1 INSTRUKCJA OBSŁUGI Ładowarka do akumulatora Nr produktu

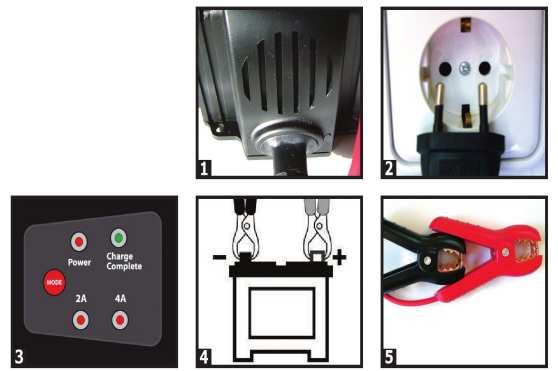

2 Obsługa urządzenia Rys. 1 Nie zakrywać otworów wentylacyjnych (od 6+12A) Rys. 2 Podłączenie do gniazda wtykowego 230 V Rys. 3 Podłączenie do wymontowanego akumulatora ołowiowo-kwasowego 12 V Rys. 4 Zasilanie dioda LED czerwona Zasilanie Ładowanie zakończone dioda LED zielona Prąd ładowania wybór 2 diody LED Rys. 5 Zaciski biegunów akumulatora

3 Przed montażem i uruchomieniem urządzenia należy przeczytać bardzo dokładnie niniejszą instrukcję i przechować ją, aby w razie konieczności, także w przypadku przekazania osobom trzecim, móc z niej w każdej chwili skorzystać. Spis treści 1 Wskazówki dotyczące użytkowania instrukcji 2 Ogólne wskazówki dotyczące bezpieczeństwa 3 Zakres dostawy 4 Użytkowanie zgodne z przeznaczeniem 5 Właściwości techniczne, sposób działania 6 Podłączanie urządzenia do ładowania akumulatorów 7 Pielęgnacja i czyszczenie urządzenia 8 Usuwanie błędów 9 Gwarancja 10 Utylizacja 11 Zestawienie danych technicznych 12 Zgodność 1 Wskazówki dotyczące użytkowania instrukcji UWAGA! Wskazówka dotycząca bezpieczeństwa: Nieprzestrzeganie może doprowadzić do szkód materialnych i wpłynąć negatywnie na funkcje urządzenia lub je uszkodzić. UWAGA! Wskazówka dotycząca bezpieczeństwa: wskazuje na zagrożenia związane z prądem elektrycznym lub napięciem elektrycznym. Nieprzestrzeganie może doprowadzić do szkód osobowych i materialnych. Może wystąpić zakłócenie działania urządzenia.

4 WSKAZÓWKA Uzupełniające informacje dotyczące obsługi urządzenia. Rys. Liczba/liczba: odnosi się do rysunku, np. Rys. ¼ oznacza rysunek 1 na stronie 4 Proszę przestrzegać poniższych wskazówek dotyczących bezpieczeństwa, 2 Ogólne wskazówki dotyczące bezpieczeństwa WAŻNE-!! Uwaga! Firma axhess GmbH & Co. KG, Bergstrasse 18, Hausen, nie przejmuje jakiejkolwiek odpowiedzialności za szkody i skutki wynikające z: -Błędów podczas podłączania i/lub montażu. - Użycia siły, uszkodzeń urządzenia i/lub przewodów przyłączeniowych. - Uszkodzenia urządzenia w wyniku wpływów mechanicznych i/lub przepięcia. - Jakichkolwiek zmian na urządzeniu i/lub przewodach przyłączeniowych. - Stosowania do innych niż opisane w niniejszej instrukcji celów. - Działania cieczy i/lub niewystarczającego wentylowania. - Nieautoryzowanego otwierania urządzenia. Skutkuje to m.in. utratą gwarancji. - Szkód pośrednich, które mogły powstać w wyniku użytkowania niezgodnego z przeznaczeniem i/lub uszkodzonych akumulatorów. Urządzenie należy użytkować wyłącznie zgodnie z jego przeznaczeniem. Nigdy nie użytkować urządzeń (6+12A 12 V, nr art , 12+24A 12V, nr art , 3+6A 24V, nr art , 1+12A 24V, nr art ) w wilgotnym lub mokrym otoczeniu! Stosować tylko w suchym otoczeniu! Nigdy nie użytkować urządzenia w pobliżu materiałów łatwopalnych. Nigdy nie użytkować urządzenia w otoczeniu zagrożonym wybuchem. Użytkować urządzenie tylko, jeśli istnieje wystarczająca możliwość wentylacji. Naprawy i prace konserwacyjne mogą wykonywać tylko autoryzowani fachowcy, którzy znają związane z tym zagrożenia/przepisy. Należy zawsze zwracać uwagę na bezpieczne umiejscowienie urządzenia! Urządzenie do ładowania akumulatorów musi być tak ustawione, aby nie mogło spaść ani wywrócić się. Tak zabezpieczyć urządzenie i akumulator, aby dzieci nie miały do nich dostępu! Dzieci nie mogą rozpoznać ani ocenić związanych z tym zagrożeń!

5 Nie należy narażać urządzenia na bezpośrednie promieniowanie słoneczne ani inne źródła ciepła. Należy unikać dodatkowego ogrzewania urządzenia przez wpływy zewnętrzne. Uwaga! Praca w pobliżu akumulatorów ołowiowo-kwasowych jest niebezpieczna! Akumulatory wytwarzają wybuchowe gazy podczas użytkowania i ładowania! Zawsze nosić odpowiednią odzież roboczą, rękawice ochronne i okulary ochronne, jeżeli pracuje się z akumulatorem rozruchowym! Kwas z akumulatora jest żrący! Ewentualnie pryśnięcia kwasu natychmiast spłukać dokładnie dużą ilością wody, ew. udać się do lekarza. Jeżeli kwas z akumulatora przedostanie się do oczu, natychmiast płukać przez przynajmniej 10 minut pod bieżącą wodą i udać się do lekarza. Nigdy nie palić w pobliżu akumulatora ani nie używać otwartego ognia oraz unikać tworzenia się i wyrzucania iskier! Używać urządzenia tylko do ładowania akumulatorów ołowiowo-kwasowych przeznaczonych do ponownego ładowania! Nie wolno podłączać innych rodzajów akumulatorów! Nie wolno ładować akumulatorów nie przeznaczonych do ładowania! Zagrożenie dla zdrowia! Zwracać zawsze uwagę na wystarczające, dobre wietrzenie! Nigdy nie zakrywać otworów wentylacyjnych na urządzeniu o ile takie występują! Uwaga! Przy wystąpieniu ostrego zapachu gazu zachodzi ryzyko wybuchu! Nie wyłączać urządzenia, nie zdejmować zacisków z biegunów. Natychmiast zadbać o dobre przewietrzenie! Nigdy nie trzymać akumulatorów nad głową! Akumulatorów nie wolno nigdy przykrywać! Zagrożenie sparzenia środkiem żrącym! Stosowanie akcesoriów nie poleconych przez producenta lub nie rozprowadzanych przez niego, może prowadzić do uszkodzenia urządzenia lub do obrażeń ciała! Poza tym wygasa gwarancja. Aby uniknąć uszkodzeń na kablu zasilającym i na zaciskach przyłączeniowych, nigdy nie ciągnąć za kabel, zawsze rozłączać połączenie prądowe za pomocą wtyczki/zacisku przyłączeniowego. Przewód przyłączeniowy do sieci oraz przewody do ładowania muszą być zawsze w nienagannym stanie. Jeżeli przewody są uszkodzone, nie używać urządzenia. Najpierw zlecić fachowcowi naprawę urządzenia. Nie ustawiać na urządzeniu żadnych palnych przedmiotów, jak np. świec. Nie ustawiać na urządzeniu i w jego pobliżu żadnych przedmiotów napełnionych cieczą, jak np. zbiorników z wodą, pojemników z napojami.

6 Ładować tylko akumulatory znajdujące się w nienagannym stanie. Zwrócić uwagę na wystarczający poziom cieczy w akumulatorze (w przypadku akumulatorów otwartych). Przestrzegać wskazówek producenta akumulatora/pojazdu. Znajdują się one w dokumentacji dodatkowej i książce samochodowej. Lub proszę zwrócić się do producenta akumulatora. Nigdy nie zdejmować zacisków podczas trwania procesu ładowania! Nie zwierać zacisków! Zaciski najpierw podłączyć do akumulatora zachowując prawidłową biegunowość, a dopiero później podłączyć urządzenie do sieci elektrycznej. Dla własnego bezpieczeństwa nie należy pracować bez obecności drugiej osoby lub przynajmniej tak, aby inna osoba znajdowała się w odległości, z której możliwa jest komunikacja werbalna. Osobiste metalowe przedmioty (np. pierścionki, łańcuszki, bransoletki, zegarki) należy zdjąć przed rozpoczęciem pracy na akumulatorze, aby uniknąć niezamierzonego zwarcia. Napięcia zwarcia mogą np. stopić pierścionki i w ten sposób doprowadzić do ciężkich poparzeń. 3 Zakres dostawy 1 urządzenie do ładowania akumulatorów. 1 wielojęzyczna instrukcja obsługi. 1 opakowanie przeznaczone całkowicie do recyklingu. 4 Użytkowanie zgodne z przeznaczeniem Urządzenia do ładowania akumulatorów, jak niniejsze urządzenie, służą do ładowania lub do ładowania konserwacyjnego i ciągłego zachowawczego akumulatorów ołowiowo-kwasowych. Oznacza to, że urządzenie może utrzymywać np. używany tylko sezonowo akumulator przez dłuższy czas ewentualnego nieużytkowania stale w stanie pozwalającym na rozruch. Dzięki czemu można znacznie przedłużyć żywotność akumulatora rozruchowego. Akumulator pozostaje w gotowości do rozruchu. OSTRZEŻENIE! Przed zastosowaniem urządzenia do ładowania akumulatora należy sprawdzić w dokumentacji pojazdu biegunowość, podłączenie masy oraz wskazówki dotyczące konserwacji danego akumulatora lub w razie wątpliwości skontaktować się z producentem akumulatora. Przed użyciem urządzenia należy ustalić prawidłowe przyłącza akumulatora samochodowego danego pojazdu. Patrz powyżej. Niniejsze urządzenie do ładowania akumulatorów jest odpowiednie do ładowania akumulatorów ołowiowo-kwasowych lub do utrzymywania akumulatorów stale w stanie gotowości do rozruchu.

7 Uwaga! Należy zawsze przestrzegać poniższych zasadniczych środków ostrożności podczas użytkowania urządzeń elektrycznych, dla własnego bezpieczeństwa i ochrony innych osób przed: - porażeniem prądem elektrycznym zagrożeniem pożarem - obrażeniami ciała szkodami materialnymi Urządzenie uruchamiać tylko, jeżeli obudowa i przewody są nieuszkodzone! Należy zwrócić koniecznie uwagę na to, aby wloty i wyloty powietrza urządzenia o ile występują były zawsze nieosłonięte i otwarte. Nigdy nie zakrywać urządzenia będącego w eksploatacji. Należy zawsze zwracać uwagę na wystarczającą wentylację. Podczas wykonywania prac na urządzeniu, np. czyszczenie, pielęgnacja, należy zawsze wcześniej odłączyć zasilanie energią elektryczną 230 V. Należy koniecznie przestrzegać wszystkich powyżej opisanych wskazówek dotyczących bezpieczeństwa! 5 Właściwości techniczne Urządzenie można użytkować wszędzie tam, gdzie dostępne jest przyłącze prądu przemiennego 230 V (230 V AC). Dzięki niewielkiej wadze urządzenia i kompaktowej budowie można łatwo zastosować niniejsze urządzenie w samochodach osobowych, pojazdach użytkowych, samochodach campingowych, łodziach i akumulatorach wyjętych z pojazdu. Napięcie wejściowe urządzenia odpowiada napięciu w gospodarstwach domowych. ( 230V AC 50 Hz) Proszę zawsze przestrzegać wartości mocy urządzenia oraz podłączonego do niego akumulatora. Ładować wolno tylko akumulatory ołowiowo-kwasowe przeznaczone do ponownego ładowania! Innych rodzajów akumulatorów nie wolno podłączać, nie wolno ładować akumulatorów nieprzeznaczonych do ponownego ładowania! Wskazówka! Należy koniecznie przestrzegać wskazówek dotyczących bezpieczeństwa zawartych w

8 niniejszej instrukcji obsługi oraz instrukcjach przekazanych przez producenta pojazdu i akumulatora, zanim niniejsze urządzenie zostanie podłączone do akumulatora rozruchowego 12 V. Niniejsze urządzenie do ładowania akumulatorów pracuje w pełni automatycznie i może pozostać włączone przez dłuższy czas, jeżeli jest ono podłączone do zasilania energią elektryczną 230 V. Posiada różnego rodzaju mechanizmy ochronne: Właściwości Podłączyć ładowarkę do gniazda wtykowego Zaciski zostały prawidłowo podłączone do akumulatora Uruchomić przycisk Mode Symbol akumulatora wskazuje aktualny poziom naładowania i postęp ładowania. Tu schematycznie przedstawiony akumulator od dołu do góry 1-5 Jeżeli osiągnięte jest napięcie akumulatora 14,4 V +-0,1 V. Ładowanie konserwacyjne Automatyczny start procesu ładowania. - czerwona dioda LED świeci się - czerwona dioda LED świeci się, a na wyświetlaczu wskazywany jest aktualny stan naładowania akumulatora. Za pomocą tego przycisku można wybrać pożądany prąd ładowania spośród dwóch dostępnych możliwości. Dioda LED świeci dla wybranego prądu ładowania. Symbol pioruna miga podczas trwania procesu ładowania. 5 Napięcie akumulatora osiągnęło 14,2 V, symbol pioruna przestaje migać, jednak urządzenie ładuje dalej, aż osiągnięte zostanie napięcie akumulatora wynoszące 14,4 V. 4 Pasek jest wypełniony, jeżeli napięcie akumulatora osiągnie poziom 13,6 V do 14,1 V. 3 Pasek jest wypełniony, jeżeli napięcie akumulatora osiągnie poziom12,6 V do 13,5 V. 2 Pasek jest wypełniony, jeżeli napięcie akumulatora osiągnie poziom 11,6 V do 12,5 V. 1 Pasek jest wypełniony, jeżeli napięcie akumulatora jest niższe niż 11,5 V. Świeci się zielona dioda LED Charge lub Charging complete. Akumulator jest całkowicie naładowany. Ładowarka automatycznie zatrzyma proces ładowania. Jeżeli ładowarka pozostanie podłączona do akumulatora, a napięcie akumulatora spadnie do poziomu 13,2 V +-0,1 V, ładowarka będzie utrzymywać akumulator stale w stanie gotowości do rozruchu, ładując go "metodą kapania". Jeżeli ładowarka pozostanie podłączona do akumulatora, a napięcie akumulatora spadnie, z obojętnie jakiego powodu, do 12,0 V, proces ładowania rozpocznie się automatycznie. Właściwości wyposażenia - Automatyczne zatrzymanie: automatyczny STOP, jeżeli akumulator jest naładowany - 9-stopniowy, sterowany mikroprocesorem program ładowania - Ochrona przed zwarciem - Ochrona przed przebiegunowaniem - Ochrona przed przegrzaniem

9 - Ochrona przed nadmiernym naładowaniem - Możliwość przełączania pomiędzy dwoma mocami ładowania - Zintegrowany woltomierz LCD do celów informacyjnych - Dodatkowe informacje przekazywane za pomocą czterech diod LED - Mocne, zaizolowane zaciski z oznaczeniem biegunów + i - - Grube kable do ładowania - Miejsce do przechowywania kabli na obudowie urządzenia - Symbole informujące na obudowie urządzenia są łatwe do odczytania - Kompaktowa, lekka i przyjazna w użytkowaniu budowa Ochrona przed iskrami Podczas dotknięcia się zacisków nie powstają iskry. Ochrona przed przebiegunowaniem W przypadku omyłkowego błędnego podłączenia lub pomylenia biegunowości urządzenie natychmiast się wyłączy. W ten sposób akumulator jest chroniony. Wyświetlą się symbole ER oraz zacisku. Automatyczne zatrzymanie Po osiągnięciu optymalnego stanu naładowania akumulatora urządzenie wyłączy się wzgl. przełączy się automatycznie do trybu konserwacji. Ochrona przed przegrzaniem Urządzenie wyłączy się automatycznie, jeżeli przekroczona zostanie maks. temperatura robocza. Urządzenie włączy się ponownie, jeżeli minęła odpowiednio długa przerwa na ochłodzenie. Ochrona przed nadmiernym naładowaniem Urządzenie zapobiega nadmiernemu naładowaniu akumulatora. Wyłącza się ono automatycznie, jeżeli osiągnięto optymalny stan naładowania i włącza się ponownie, jeżeli napięcie akumulatora spadnie. Urządzenie pracuje w pełni automatycznie. Aktualny stan naładowania jest wskazywany za pomocą zintegrowanej diody LED oraz informacji na wyświetlaczu.

10 Czerwona dioda LED wskazuje, że urządzenie jest podłączone do prądu z sieci i jest gotowe do pracy, wyświetlą się symbole ER oraz zacisków. Napięcie wyjściowe urządzenia do ładowania zależy od ładowanego akumulatora. Jeśli akumulator jest w pełni naładowany, zaświeci się zielona dioda LED i urządzenie przełączy się automatycznie do trybu ładowania konserwacyjnego. Urządzenie nadzoruje napięcie akumulatora i utrzymuje je na pełnym stopniu wydajności. Wskazówka: Jeżeli urządzenie pozostaje podłączone przez dłużysz czas do akumulatora, który wymaga konserwacji lub panują wysokie temperatury otoczenia, należy sprawdzać najpóźniej co cztery tygodnie poziom napełnienia wody. Proszę przestrzegać danych zalecanych przez producenta pojazdu/akumulatora. Tryb konserwacji. Jeżeli akumulator jest narażony na utratę napięcia w wyniku ekstremalnych wypływów otoczenia, urządzenie do ładowania włączy się automatycznie, aż akumulator będzie ponownie całkowicie naładowany. 6 Podłączanie ładowarki NIE są potrzebne jakiekolwiek narzędzia. Urządzenie jest gotowe do użytku. Urządzenie można podłączyć do każdego typowego gniazda wtykowego 230 V. Stosowanie przedłużacza jest możliwe, jeżeli jest to konieczne. Musi on być w nienagannym stanie, a długość nie powinna przekraczać 10 metrów. samochodzie. -W książce pojazdu należy sprawdzić, czy i jak akumulator należy odłączyć od sieci w - Jeżeli na czas ładowania należy wyjąć akumulator z pojazdu, należy zawsze najpierw zdejmować uziemione połączenie z akumulatora (minus). - Przed ładowaniem akumulatora oczyścić przyłącza (bieguny akumulatora). - Sprawdzić biegunowość biegunów akumulatora. Dodatni biegun (+) ma z reguły większą średnice niż biegun ujemny (-). -Należy zwrócić na to uwagę, aby do oczu nie przedostały się pył z akumulatora ani skorodowany osad z biegunów akumulatora oraz aby ich nie wdychać. - Nalać destylowanej wody, aż do poziomu, kiedy osiągnięty zostanie podany przez producenta akumulatora poziom napełnienia. -Dotyczy tylko baterii otwartych - W przypadku akumulatorów niewymagających konserwacji należy bardzo dokładnie trzymać się instrukcji producenta danego akumulatora.

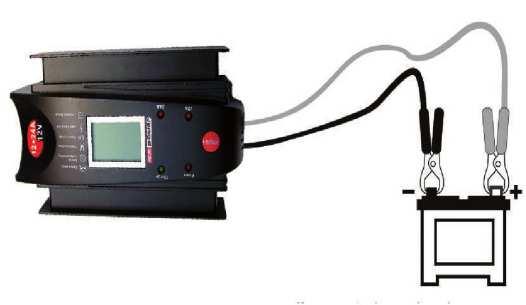

11 -Należy upewnić się, że ładowarka nie jest podłączona do sieciowego gniazda wtykowego. -W przypadku ujemnego uziemienia pojazdu, najpierw podłączyć czerwony zacisk do dodatniego bieguna (+), następnie czarny zacisk (-) do nadwozia, z dala od akumulatora i przewodu paliwowego. Zachować prawidłową kolejność! -Nie podłączać do gaźnika, przewodu paliwowego ani metalowych zacisków. Zawsze podłączać do elementu nadwozia lub bloku silnika. - W przypadku ładowania niewymontowanego akumulatora najpierw podłączyć kabel ładujący do bieguna akumulatora, który nie jest połączony w sposób przewodzący prąd z nadwoziem. Dopiero wtedy wetknąć urządzenie do ładowania do sieciowego gniazda wtykowego. Czerwona dioda LED Power świeci się. Nacisnąć Mode, rozpocznie się proces ładowania. Przycisk Mode nacisnąć 2 razy, wybrana zostanie druga pojemność ładowania. By zakończyć proces ładowania, najpierw wyciągnąć wtyczkę urządzenia z sieciowego gniazda wtykowego, odłączyć kabel ładowania od nadwozia i dopiero wtedy zdjąć kabel ładowania z akumulatora. Umiejscowienie urządzenia do ładowania Ładowarkę podłączyć w maksymalnej odległości od akumulatora, na jaką pozwala długość kabli. Nigdy nie ustawiać ładowarki bezpośrednio pod lub nad akumulatorem. Wydostające się z akumulatora gazy lub ciecze mogą uszkodzić ładowarkę. 7 Czyszczenie i pielęgnacja Urządzenie wycierać zawsze tylko suchą szmatką. Nie używać żadnych płynów lub chemicznych środków czystości. Nigdy nie zanurzać urządzenia w cieczy. Nigdy nie wylewać cieczy na urządzenie. 8 Usuwanie błędów

12 Czerwona dioda LED nie świeci się. Sieciowe gniazdo wtykowe nie ma prądu, sprawdzić bezpiecznik zasilania energia elektryczną 230 V. Ew. zastosowany przedłużacz jest niesprawny lub nie jest podłączony do sieci elektrycznej 230 V. Dioda LED lub ładowarka są uszkodzone, niezbędna jest naprawa przez autoryzowanego fachowca. Czerwona dioda LED świeci się, ale symbol prądu ładowania nie pojawił się. Pojawił się symbol ER + zacisków. Wyciągnąć wtyczkę urządzenia do ładowania z sieciowego gniazda wtykowego. Skontrolować, czy zaciski są prawidłowo podłączone do akumulatora. Sprawdzić biegunowość. Sprawdzić zamocowanie zacisków. Przerwany kabel ładowania. Nie użytkować dalej urządzenia. Czerwona dioda LED świeci się, ale akumulator nie jest ładowany prawidłowo. Wyświetlił się symbol. Prawdopodobnie akumulator jest uszkodzony. Proszę zlecić skontrolowanie akumulatora u sprzedawcy. Pojawił się symbol ER a symbol zacisków miga na wyświetlaczu. Ładowarka nie jest zasilana prądem sieciowym 230 V. Zaciski nie są podłączone wcale lub nieprawidłowo do akumulatora. Sprawdzić i ew. oczyścić przyłącza. Zwrócić uwagę na prawidłową biegunowość. Wyciągnąć wtyczkę sieciową. Akumulator traci bardzo dużo napięcia. Odłączyć urządzenie od akumulatora. Ew. akumulator jest uszkodzony, nie może zostać naładowany. Oddać akumulator do sprawdzenia. 9 Gwarancja Zasadniczo obowiązują ogólne warunki gwarancyjne firmy axhess GmbH &.Co KG. Odnoszą się one wyłącznie do błędów w produkcji i materiałowych. Jeżeli urządzenie do ładowania okaże się uszkodzone, należy oddać je do sprzedawcy. W celu uzyskania świadczeń gwarancyjnych wzgl. naprawy urządzenia proszę dołączyć koniecznie następujące dokumenty: - Kopię dowodu zakupu (paragon/rachunek) z daną zakupu Informację dotyczycące powodu reklamacji, opis błędu 10 Utylizacja Opakowanie Opakowanie jest przeznaczone do recyklingu. Materiał opakowania wyrzucić należy do odpowiedniego kontenera na śmieci przeznaczone do recyklingu. Zużyte urządzenie Jeżeli urządzenie zostanie wyłączone na zawsze z eksploatacji, należy je oddać do stosownego punktu zbiorczego, zgodnie z obowiązującymi przepisami/rozporządzeniami. W razie wątpliwości proszę zwrócić się do odpowiedzialnej firmy zajmującej się utylizacją lub stosownego urzędu gminy/miasta. Użytkownik nie poniesie żadnych dodatkowych kosztów utylizacji, ponieważ producent wniósł uprzednio stosowne opłaty w odpowiedzialnym urzędzie.

13 Informacja: Przed ostateczną utylizacją odciąć przewód zasilający i kabel ładowania. Można także zbierać przewody itp. innych zużytych urządzeń elektrycznych. W punkcie skupu metali można dostać za nie pieniądze. Odzyskiwanie metalu! W żadnym wypadku nie wolno wyrzucać urządzeń do ładowania akumulatorów razem z odpadami z gospodarstw domowych. Z reguły za akumulator rozruchowy pobierana jest opłata w formie kaucji. Stare akumulatory przekazywać zawsze do stosownej firmy zajmującej się ich utylizacją lub oddać do sprzedawcy, u którego został zakupiony. Dane techniczne Numer artykułu Oznaczenie artykułu ProflPowerl2+24A Zakres zastosowania Ładowanie i ładowanie podtrzymujące np. dla samochodów osobowych, pojazdów użytkowych, samochodów campingowych, pojazdów sezonowych, ATV, pojazdów śnieżnych, pojazdów wodnych. Sposób działania Ciągły prąd ładowania aż do pojemności akumulatora, następnie przełączenie do trybu zachowania. Do wyboru są dwa prądy ładowania. Tryb zachowania Akumulator jest zasilany trwale wyjątkowo niskim prądem ładowania. Proces ten nie uszkadza ani akumulatora ani ładowarki, nawet nie w przypadku trwałego stosowania. Urządzenia zabezpieczające Brak powstawania iskier podczas dotknięcia się zacisków lub Ochrona przed iskrami końcówek kabla. Ochrona przed Wyłączenie w przypadku pomylenia biegunowości. przebiegunowaniem Automatyczny stop Automatyczne zatrzymanie, jeżeli akumulator jest naładowany. Ochrona przed przegrzaniem Automatyczne wyłączenie w przypadku przekroczenia maks. temperatury roboczej. Ochrona przed nadmiernym Automatyczne wyłączenie ładowania, przejście do trybu zachowania. naładowaniem 12A/24A (BAH ) nr art Napięcie ładowania: /- 0.3V Prąd ładowania: 12 A +/-10% lub 24 A+/-10% Typ urządzenia: 9-stopniowe, w pełni automatyczne, przełączalne z funkcją ładowania zachowawczego Przeznaczone do typu akumulatora: 12 V ołowiowo-kwasowy (WET, MF, GEL,AGM, VRLA) Przeznaczone do pojemności Ah akumulatora: Klasa bezpieczeństwa IP IP 20 Wymiary około w mm 312 x 200 x 110 Ciężar artykułu około w kg 2,5

14 Wymiary po zapakowaniu w cm około 44 x 29 x 13 Ciężar wraz z opakowaniem około 2,95 Objaśnienia symboli i funkcji urządzenia do ładowania Symbole LCD i wskaźniki diodowe LED Przełącznik Mode Symbole LCD na wyświetlaczu Akumulator uszkodzony, głęboko rozładowany Akumulator do wymiany Błędne podłączenie Symbol Error Trwa proces ładowania Status ładowania akumulatora Woltomierz informacyjny Wskaźniki diodowe LED Symbol ten miga, jeżeli napięcie akumulatora wynosi poniżej 3 V. Symbol ten pojawia się, jeżeli nie można naładować akumulatora do poziomu 14,0 V w zaprogramowanym czasie. 2A/72 godziny; 6A/48 godzin; 12A/24 godziny Symbol ten miga, jeżeli połączenie z akumulatorem nie istnie, jest wykonane nieprawidłowo lub występuje przebiegunowanie. (pomylenie przyłączy + -). Symbol ER pojawia się, jeżeli wystąpią ww. problemy. Ładowarka nie rozpoczyna pracy, zanim problemy nie zostaną usunięte. Symbol ten miga, jeżeli proces ładowania został rozpoczęty. Symbol ten wskazuje aktualny stan naładowania akumulatora. Trzycyfrowy, cyfrowy wskaźnik stanu naładowani akumulatora wyrażony w woltach, pojawia się jak tylko ładowarka zostanie podłączona do akumulatora. Wskazuje aktualny stan naładowania podczas trwania procesu ładowania.

15 Zasilanie Zakończone ładowanie 12A Świeci się jak tylko ładowarka zostanie podłączona do źródła prądu 230 V (gniazdo wtykowe). Zielona dioda LED, świeci się jak tylko akumulator jest w pełni naładowany. Czerwona dioda LED Wskazuje wybrany prąd ładowania. 24A 24 A Czerwona dioda LED Wskazuje wybrany prąd ładowania. POWER Ładowanie zakończone 12A P Odpowiednia do wersji akumulatorów: otwarte, WET* niewymagające konserwacji, MF** żel, ŻEL*** Vlies, AGM, VRLA**** Strona 15 z 15 Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, Kraków, Polska Copyright Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
