1 SYSTEMY KLIMATYZACJI VRF Fuji Electric SERIA MINI-VRF II SERIA VRF II 5 lat gwarancji

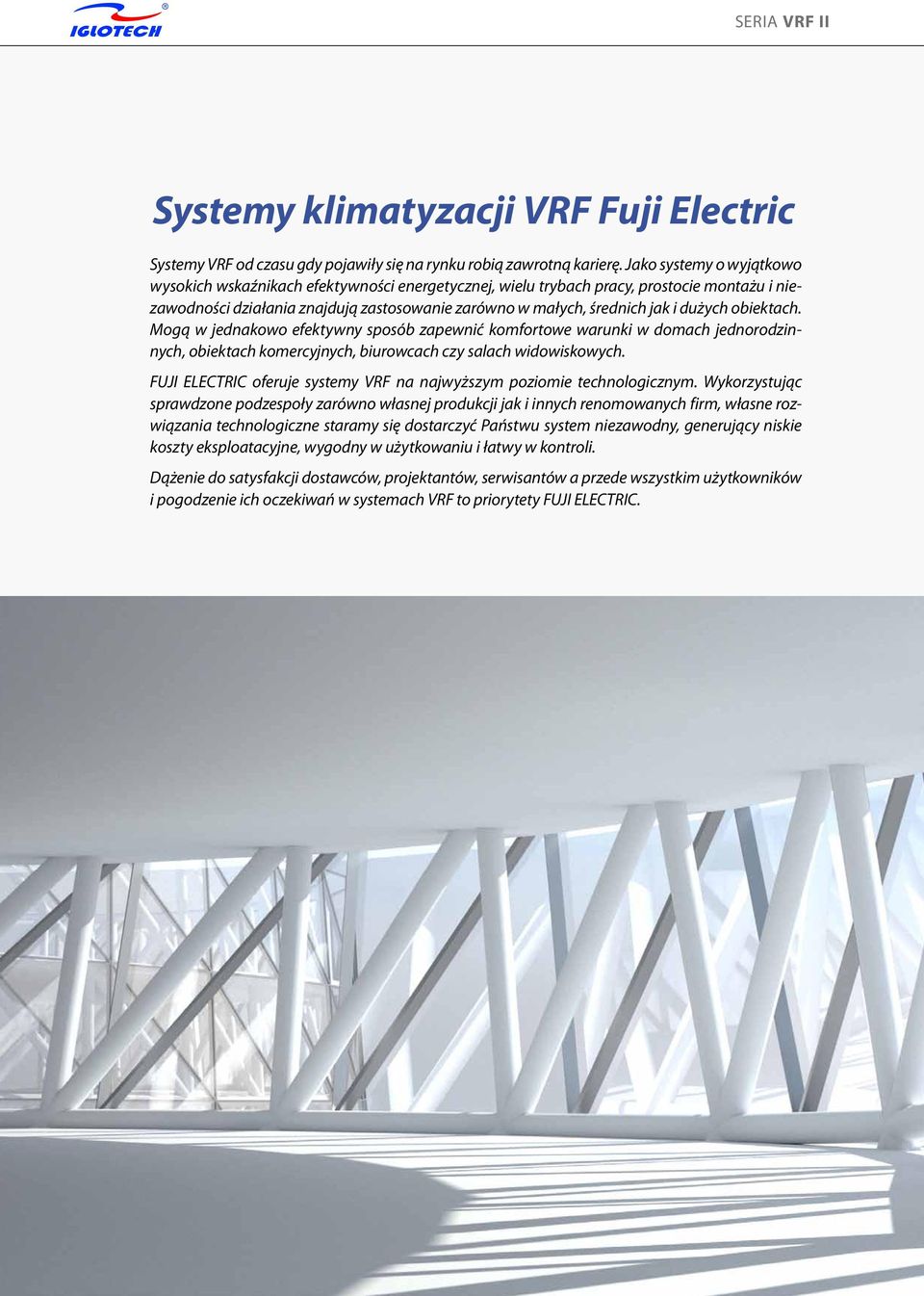

2 SERIA VRF II Systemy klimatyzacji VRF Fuji Electric Systemy VRF od czasu gdy pojawiły się na rynku robią zawrotną karierę. Jako systemy o wyjątkowo wysokich wskaźnikach efektywności energetycznej, wielu trybach pracy, prostocie montażu i niezawodności działania znajdują zastosowanie zarówno w małych, średnich jak i dużych obiektach. Mogą w jednakowo efektywny sposób zapewnić komfortowe warunki w domach jednorodzinnych, obiektach komercyjnych, biurowcach czy salach widowiskowych. FUJI ELECTRIC oferuje systemy VRF na najwyższym poziomie technologicznym. Wykorzystując sprawdzone podzespoły zarówno własnej produkcji jak i innych renomowanych firm, własne rozwiązania technologiczne staramy się dostarczyć Państwu system niezawodny, generujący niskie koszty eksploatacyjne, wygodny w użytkowaniu i łatwy w kontroli. Dążenie do satysfakcji dostawców, projektantów, serwisantów a przede wszystkim użytkowników i pogodzenie ich oczekiwań w systemach VRF to priorytety FUJI ELECTRIC. 2

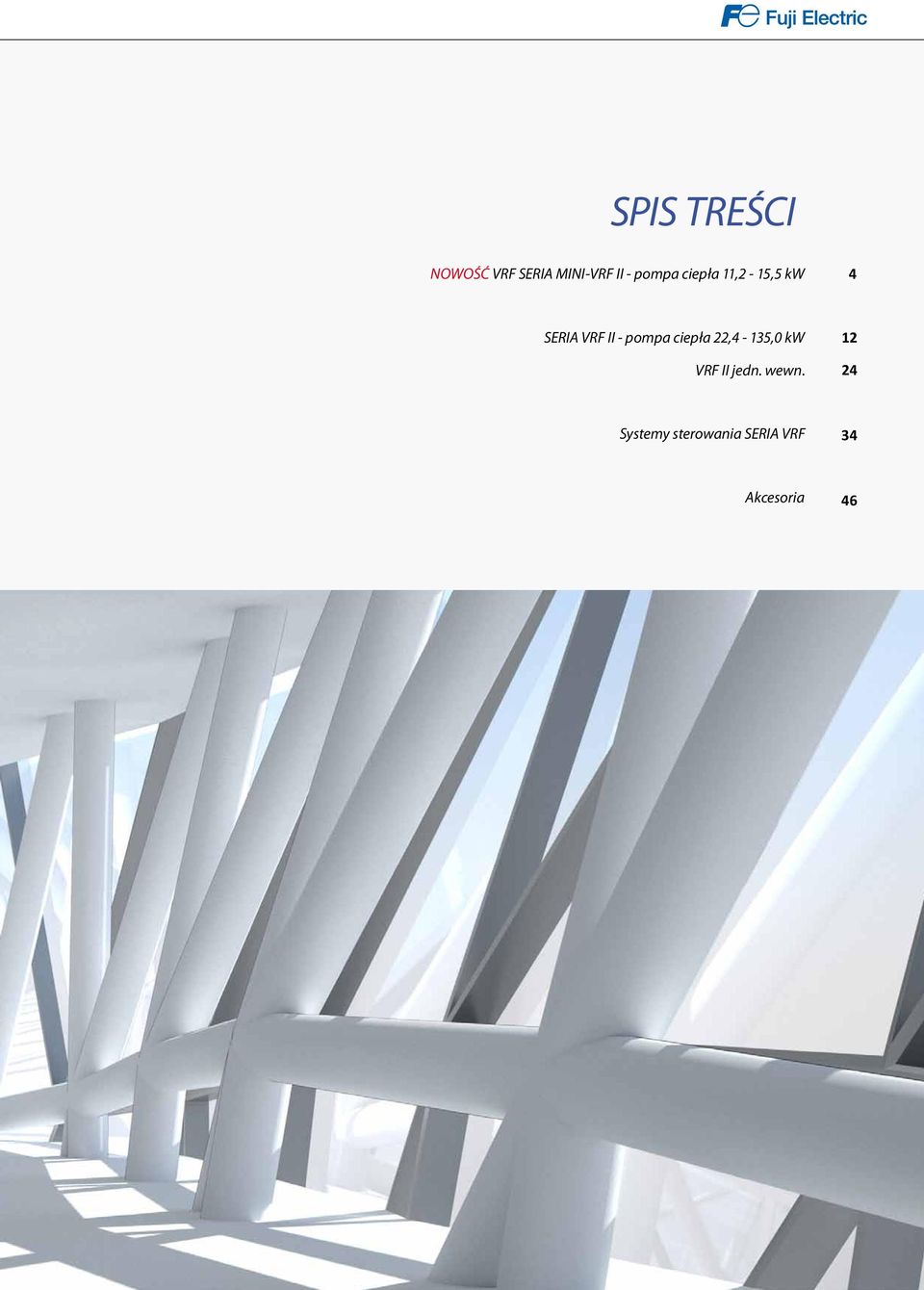

3 Spis treści NOWOŚĆ VRF SERIA MINI-VRF II - pompa ciepła 11,2-15,5 kw 4 SERIA VRF II - pompa ciepła 22,4-135,0 kw VRF II jedn. wewn Systemy sterowania SERIA VRF 34 Akcesoria 46 3

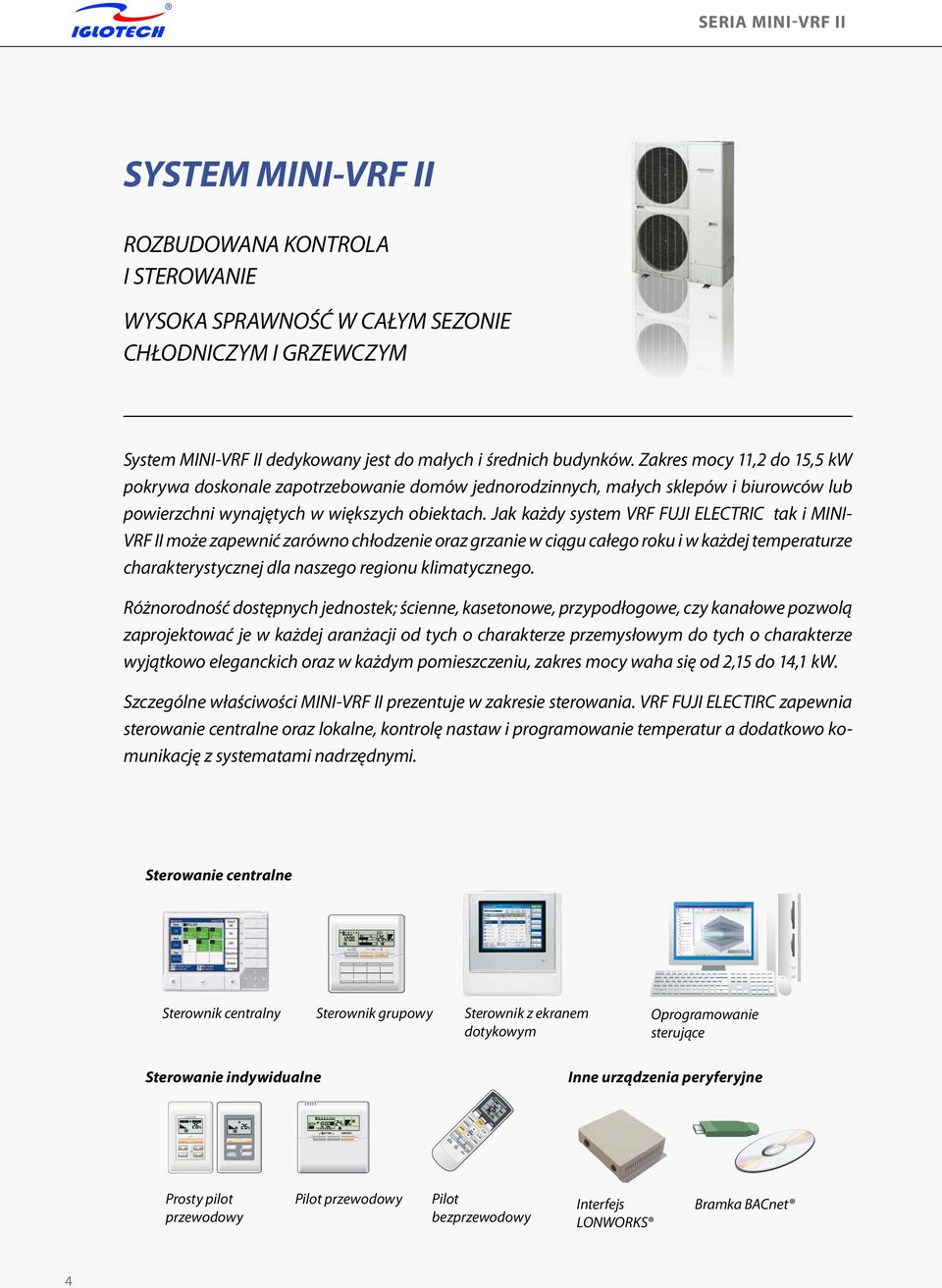

4 SERIA MINI-VRF II SYSTEM MINI-VRF II ROZBUDOWANA KONTROLA I STEROWANIE WYSOKA SPRAWNOŚĆ W CAŁYM SEZONIE CHŁODNICZYM I GRZEWCZYM System MINI-VRF II dedykowany jest do małych i średnich budynków. Zakres mocy 11,2 do 15,5 kw pokrywa doskonale zapotrzebowanie domów jednorodzinnych, małych sklepów i biurowców lub powierzchni wynajętych w większych obiektach. Jak każdy system VRF FUJI ELECTRIC tak i MINI- VRF II może zapewnić zarówno chłodzenie oraz grzanie w ciągu całego roku i w każdej temperaturze charakterystycznej dla naszego regionu klimatycznego. Różnorodność dostępnych jednostek; ścienne, kasetonowe, przypodłogowe, czy kanałowe pozwolą zaprojektować je w każdej aranżacji od tych o charakterze przemysłowym do tych o charakterze wyjątkowo eleganckich oraz w każdym pomieszczeniu, zakres mocy waha się od 2,15 do 14,1 kw. Szczególne właściwości MINI-VRF II prezentuje w zakresie sterowania. VRF FUJI ELECTIRC zapewnia sterowanie centralne oraz lokalne, kontrolę nastaw i programowanie temperatur a dodatkowo komunikację z systematami nadrzędnymi. Sterowanie centralne Sterownik centralny Sterownik grupowy Sterownik z ekranem dotykowym Oprogramowanie sterujące Sterowanie indywidualne Inne urządzenia peryferyjne Prosty pilot przewodowy Pilot przewodowy Pilot bezprzewodowy Interfejs LONWORKS Bramka BACnet 4

5 EER COP Wysoki EER / COP Klasa 6 HP Wysoka wydajność sezonowa Nasza zaawansowana, wysokowydajna technologia pozwoliła osiągnąć wysoką wydajność w ramach rzeczywistego zakresu wydajności pracy (obciążenie 50%). 100% % % % 5.75 EER COP EERC COP EER OP 4 HP 5 HP 6 HP EER Obciążenie częściowe - chłodzenie COP Obciążenie częściowe - grzanie Jednostka zewnętrzna i cechy systemu Wysoka wydajność osiągana jest dzięki zastosowaniu dużego wymiennika ciepła, dużego wentylatora śmigłowego i podwójnej, rotacyjnej sprężarki na prąd stały. Znaczne ograniczenie hałasu dzięki zoptymalizowaniu konstrukcji układu obiegu powietrza jednostki zewnętrznej. Zredukowanie strat powietrza dzięki ulepszonej konstrukcji. Długa instalacja chłodnicza dzięki zastosowaniu czujnika ciśnienia, wymiennika dochładzającego i dużego zasobnika. Rozmaite funkcje oszczędzania energii Ograniczenie punktu nastawy temp. wewn.: możliwość ustawienia górnego i dolnego limitu nastawy temperatury. Praca z ograniczoną mocą: ograniczenie maksymalnego poboru mocy. Wielostrumieniowy, duży wymiennik ciepła Duży wentylator osiowy (silnik prądu stałego) Podwójna, rotacyjna sprężarka na prąd stały Długa instalacja chłodnicza Nowoczesna technologia sterowania przepływem czynnika chłodniczego umożliwiła osiągnięcie 180 m całkowitej długości instalacji, co stwarza nowe możliwości projektowania układu. Czynna długość rur maks. 120m Różnica poziomów między jedn. zewn. i jedn. wewn. maks. 30m Całkowita długość instalacji maks. 180m Jedn. wewn. 12 typów Zakres wydajności przyłączeniowej jednostek wewnętrznych 52 modeli % Długość instalacji od pierwszego trójnika do najdalszej jedn. wewn. maks. 40m Różnica poziomów między jednostkami wewnętrznymi maks. 15m 5

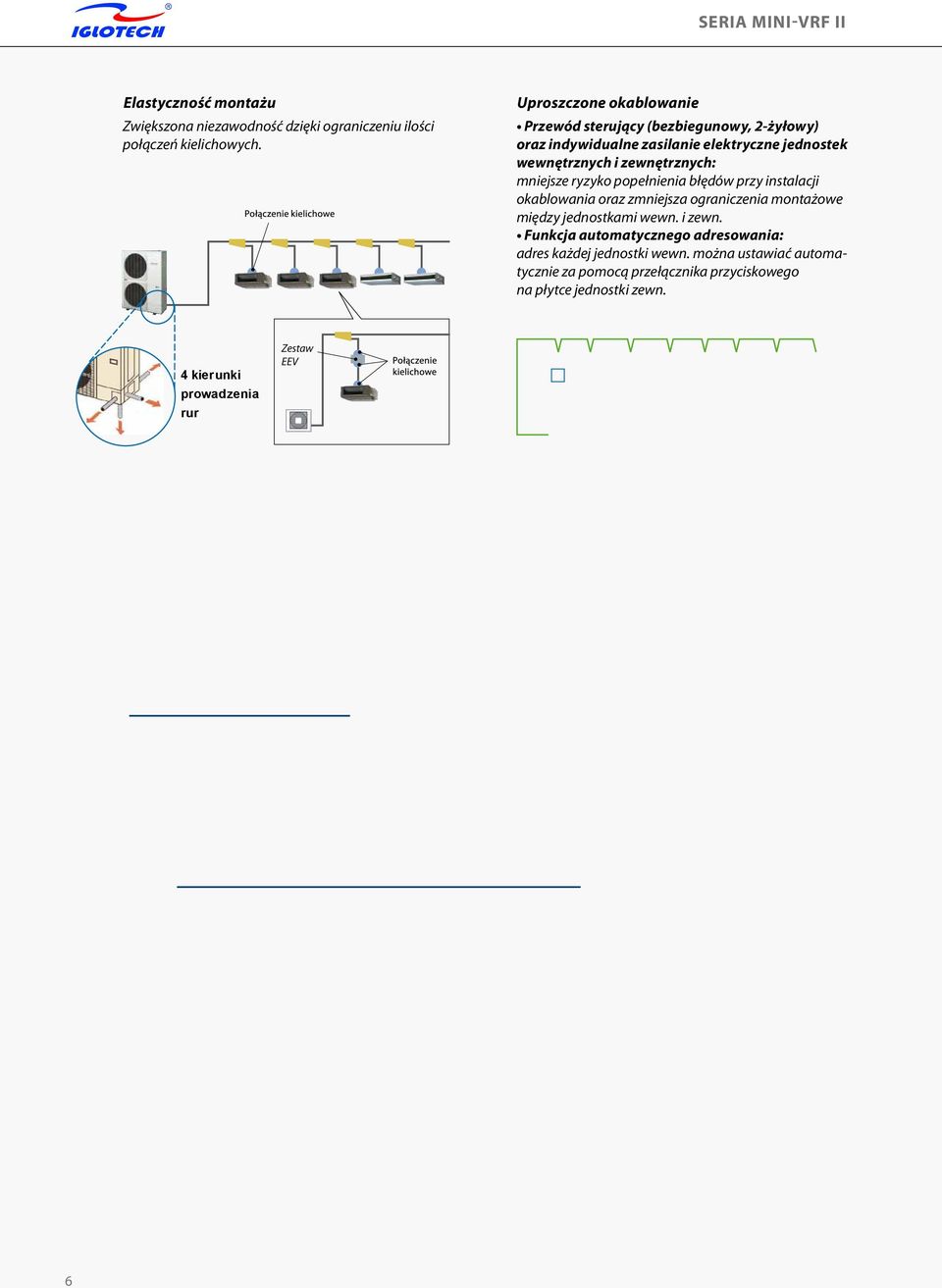

6 SERIA MINI-VRF II Elastyczność montażu Zwiększona niezawodność dzięki ograniczeniu ilości połączeń kielichowych. Seria Mini-II VRF Uproszczone okablowanie Przewód sterujący (bezbiegunowy, 2-żyłowy) oraz indywidualne zasilanie elektryczne jednostek wewnętrznych i zewnętrznych: mniejsze ryzyko popełnienia błędów przy instalacji okablowania oraz zmniejsza ograniczenia montażowe między jednostkami wewn. i zewn. Funkcja automatycznego adresowania: adres każdej jednostki wewn. można ustawiać automatycznie za pomocą przełącznika przyciskowego na płytce jednostki zewn. 4 kierunki prowadzenia rur Zestaw EEV Seria Mini-VRF II Funkcja kontroli połączeń jednostki wewnętrznej: uruchamiana na krótko umożliwia sprawdzenie poprawności wykonania okablowania i adresowania. Systemy sterowania i serwisowania Sterowniki dostosowane do zastosowania systemu. Sterownik centralny Automatyczne wyświetlanie ilości podłączonych jednostek wewnętrznych. Sterowanie indywidualne Pilot bezprzewodowy Prosty pilot przewodowy Pilot przewodowy Sterowanie centralne Sterownik grupowy Sterownik z ekranem dotykowym Oprogramowanie sterujące Sterowanie maks. 100 jednostkami wewnętrznymi Proste połączenie z systemem sterowania serii VRF II Możliwość bezpośredniego połączenia z systemem VRF II za pomocą przewodu sterującego, bez korzystania z interfejsu. Połączenie bez interfejsu MINI -VRF II VRF II 6

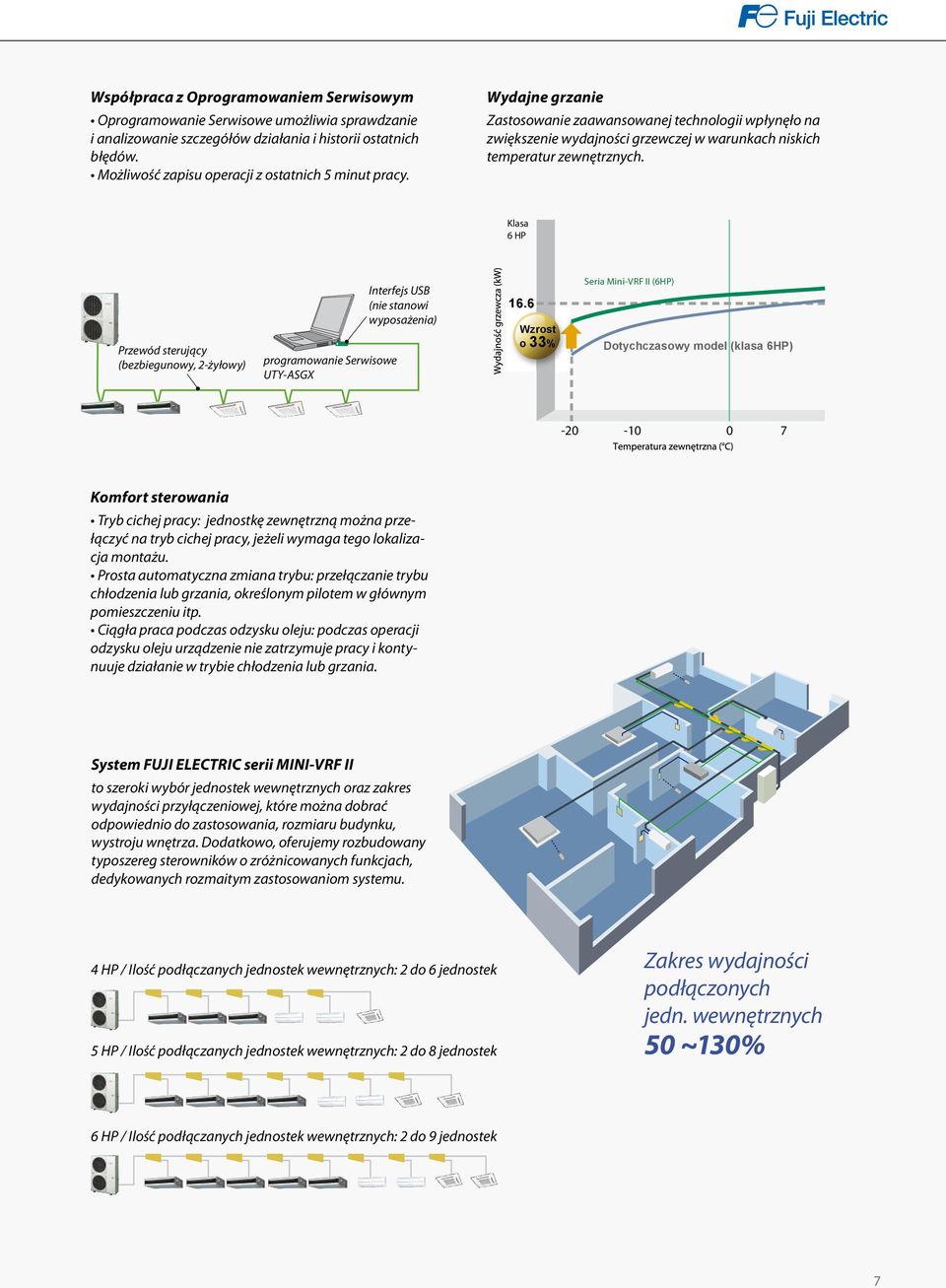

7 Współpraca z Oprogramowaniem Serwisowym Oprogramowanie Serwisowe umożliwia sprawdzanie i analizowanie szczegółów działania i historii ostatnich błędów. Możliwość zapisu operacji z ostatnich 5 minut pracy. Wydajne grzanie Zastosowanie zaawansowanej technologii wpłynęło na zwiększenie wydajności grzewczej w warunkach niskich temperatur zewnętrznych. Klasa 6 HP Przewód sterujący (bezbiegunowy, 2-żyłowy) programowanie Serwisowe UTY-ASGX Interfejs USB (nie stanowi wyposażenia) 16.6 Wzrost o 33% Seria Mini-VRF II (6HP) Dotychczasowy model (klasa 6HP) Komfort sterowania Tryb cichej pracy: jednostkę zewnętrzną można przełączyć na tryb cichej pracy, jeżeli wymaga tego lokalizacja montażu. Prosta automatyczna zmiana trybu: przełączanie trybu chłodzenia lub grzania, określonym pilotem w głównym pomieszczeniu itp. Ciągła praca podczas odzysku oleju: podczas operacji odzysku oleju urządzenie nie zatrzymuje pracy i kontynuuje działanie w trybie chłodzenia lub grzania. System FUJI ELECTRIC serii MINI-VRF II to szeroki wybór jednostek wewnętrznych oraz zakres wydajności przyłączeniowej, które można dobrać odpowiednio do zastosowania, rozmiaru budynku, wystroju wnętrza. Dodatkowo, oferujemy rozbudowany typoszereg sterowników o zróżnicowanych funkcjach, dedykowanych rozmaitym zastosowaniom systemu. 4 HP / Ilość podłączanych jednostek wewnętrznych: 2 do 6 jednostek 5 HP / Ilość podłączanych jednostek wewnętrznych: 2 do 8 jednostek Zakres wydajności podłączonych jedn. wewnętrznych 50 ~130% 6 HP / Ilość podłączanych jednostek wewnętrznych: 2 do 9 jednostek 7

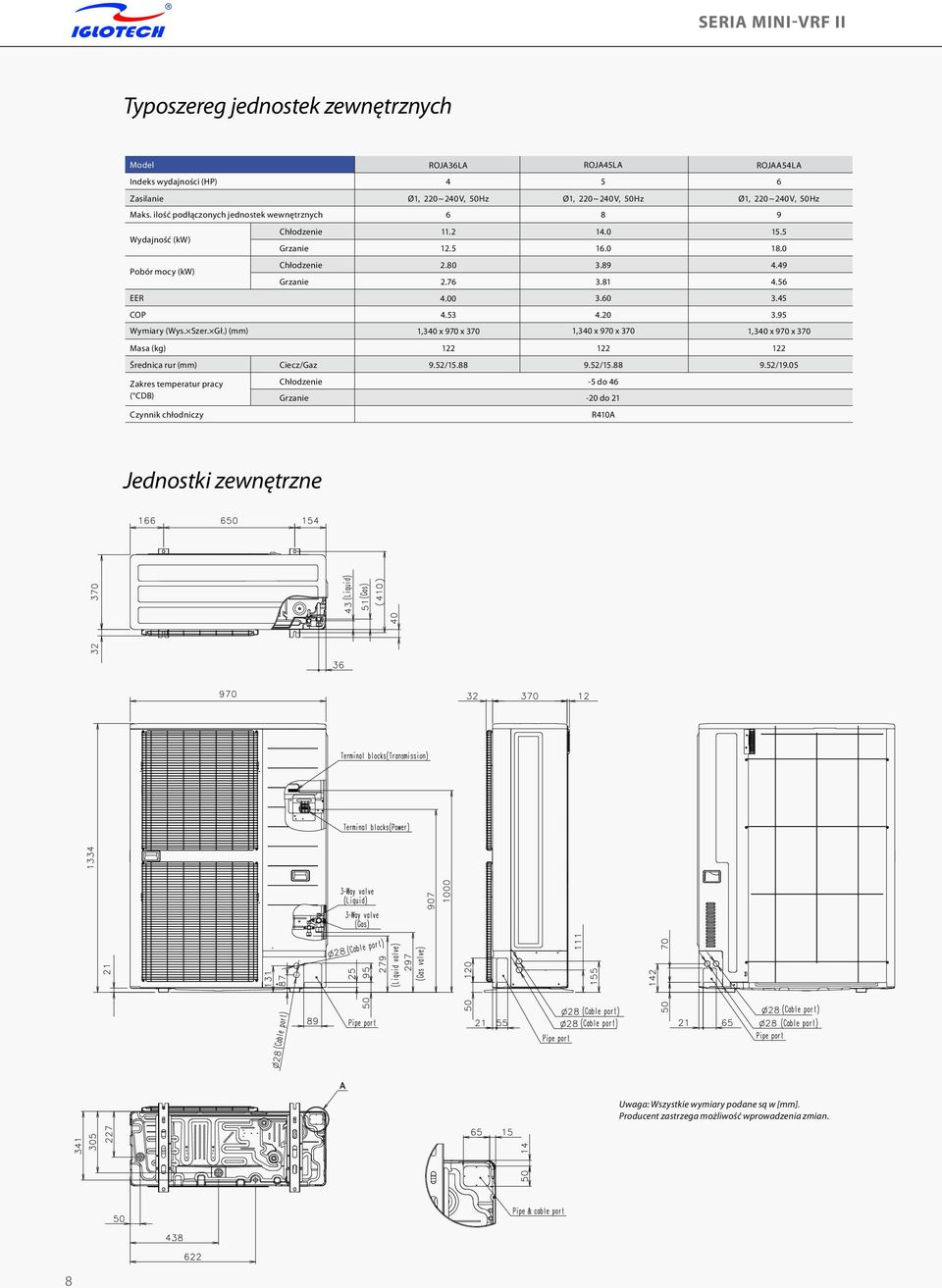

8 SERIA MINI-VRF II Typoszereg jednostek zewnętrznych Model Indeks wydajności (HP) Zasilanie Maks. ilość podłączonych jednostek wewnętrznych Chłodzenie Wydajność (kw) Grzanie Pobór mocy (kw) EER COP Wymiary (Wys. Szer. Gł.) (mm) Masa (kg) Średnica rur (mm) Zakres temperatur pracy ( CDB) Czynnik chłodniczy Chłodzenie Grzanie Ciecz/Gaz Chłodzenie Grzanie ROJA36LA ROJA45LA ROJAA54LA Ø1, 220 ~ 240 V, 50 Hz Ø1, 220 ~ 240 V, 50 Hz Ø1, 220 ~ 240 V, 50 Hz ,340 x 970 x 370 1,340 x 970 x 370 1,340 x 970 x / / / do do 21 R410A Jednostki zewnętrzne Uwaga: Wszystkie wymiary podane są w [mm]. Producent zastrzega możliwość wprowadzenia zmian. 8

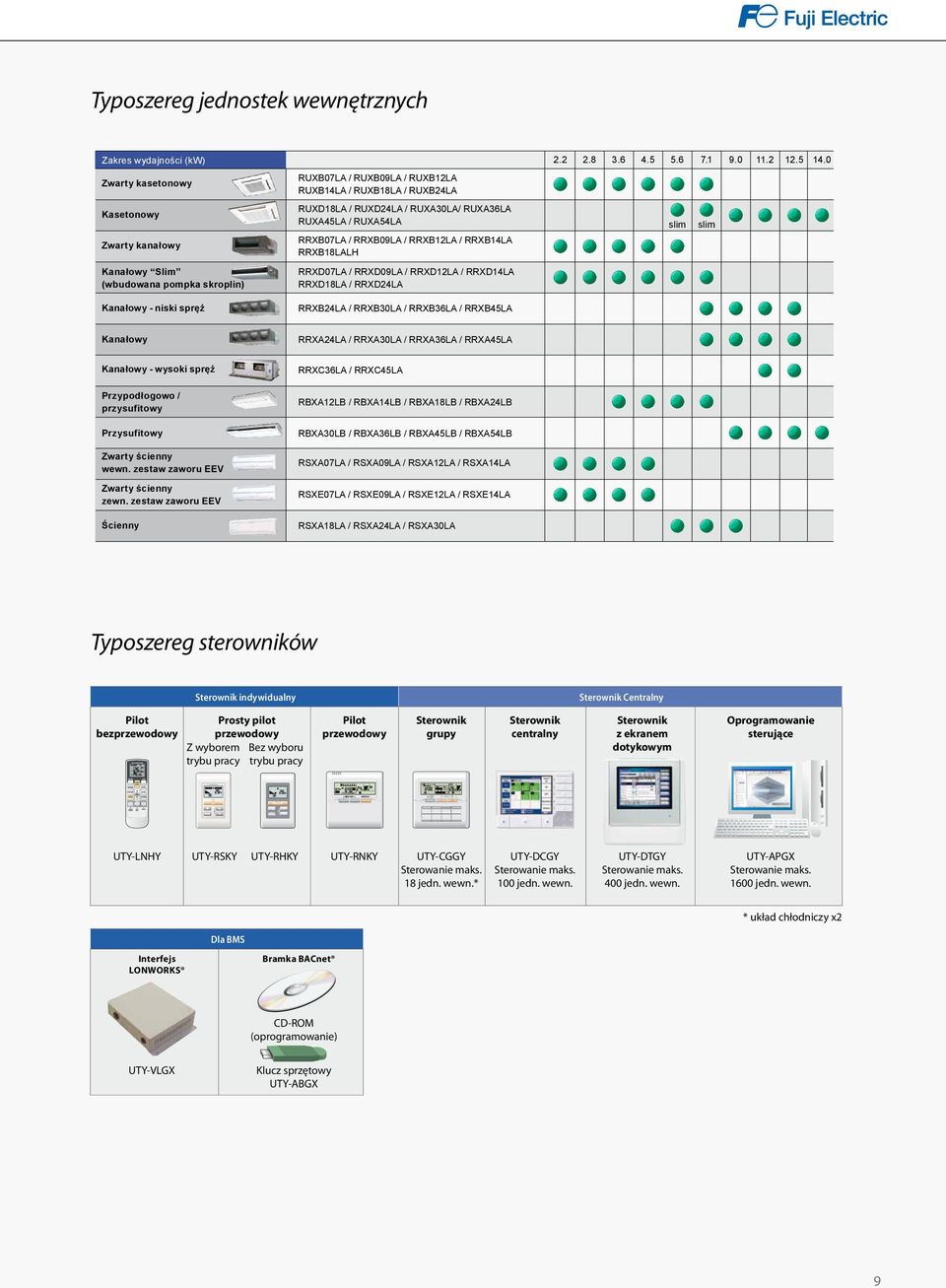

9 Typoszereg jednostek wewnętrznych Zakres wydajności (kw) Zwarty kasetonowy RUXB07LA / RUXB09LA / RUXB12LA RUXB14LA / RUXB18LA / RUXB24LA Kasetonowy Zwarty kanałowy RUXD18LA / RUXD24LA / RUXA30LA/ RUXA36LA RUXA45LA / RUXA54LA RRXB07LA / RRXB09LA / RRXB12LA / RRXB14LA RRXB18LALH slim slim Kanałowy Slim (wbudowana pompka skroplin) RRXD07LA / RRXD09LA / RRXD12LA / RRXD14LA RRXD18LA / RRXD24LA Kanałowy - niski spręż RRXB24LA / RRXB30LA / RRXB36LA / RRXB45LA Kanałowy RRXA24LA / RRXA30LA / RRXA36LA / RRXA45LA Kanałowy - wysoki spręż RRXC36LA / RRXC45LA Przypodłogowo / przysufitowy RBXA12LB / RBXA14LB / RBXA18LB / RBXA24LB Przysufitowy RBXA30LB / RBXA36LB / RBXA45LB / RBXA54LB Zwarty ścienny wewn. zestaw zaworu EEV RSXA07LA / RSXA09LA / RSXA12LA / RSXA14LA Zwarty ścienny zewn. zestaw zaworu EEV RSXE07LA / RSXE09LA / RSXE12LA / RSXE14LA Ścienny RSXA18LA / RSXA24LA / RSXA30LA Typoszereg sterowników Sterownik indywidualny Sterownik Centralny Pilot bezprzewodowy Prosty pilot przewodowy Z wyborem trybu pracy Bez wyboru trybu pracy Pilot przewodowy Sterownik grupy Sterownik centralny Sterownik z ekranem dotykowym Oprogramowanie sterujące UTY-LNHY UTY-RSKY UTY-RHKY UTY-RNKY UTY-CGGY Sterowanie maks. 18 jedn. wewn.* UTY-DCGY Sterowanie maks. 100 jedn. wewn. UTY-DTGY Sterowanie maks. 400 jedn. wewn. UTY-APGX Sterowanie maks jedn. wewn. * układ chłodniczy x2 Dla BMS Interfejs LONWORKS Bramka BACnet CD-ROM (oprogramowanie) UTY-VLGX Klucz sprzętowy UTY-ABGX 9

10 SERIA VRF II SYSTEM VRF II 10

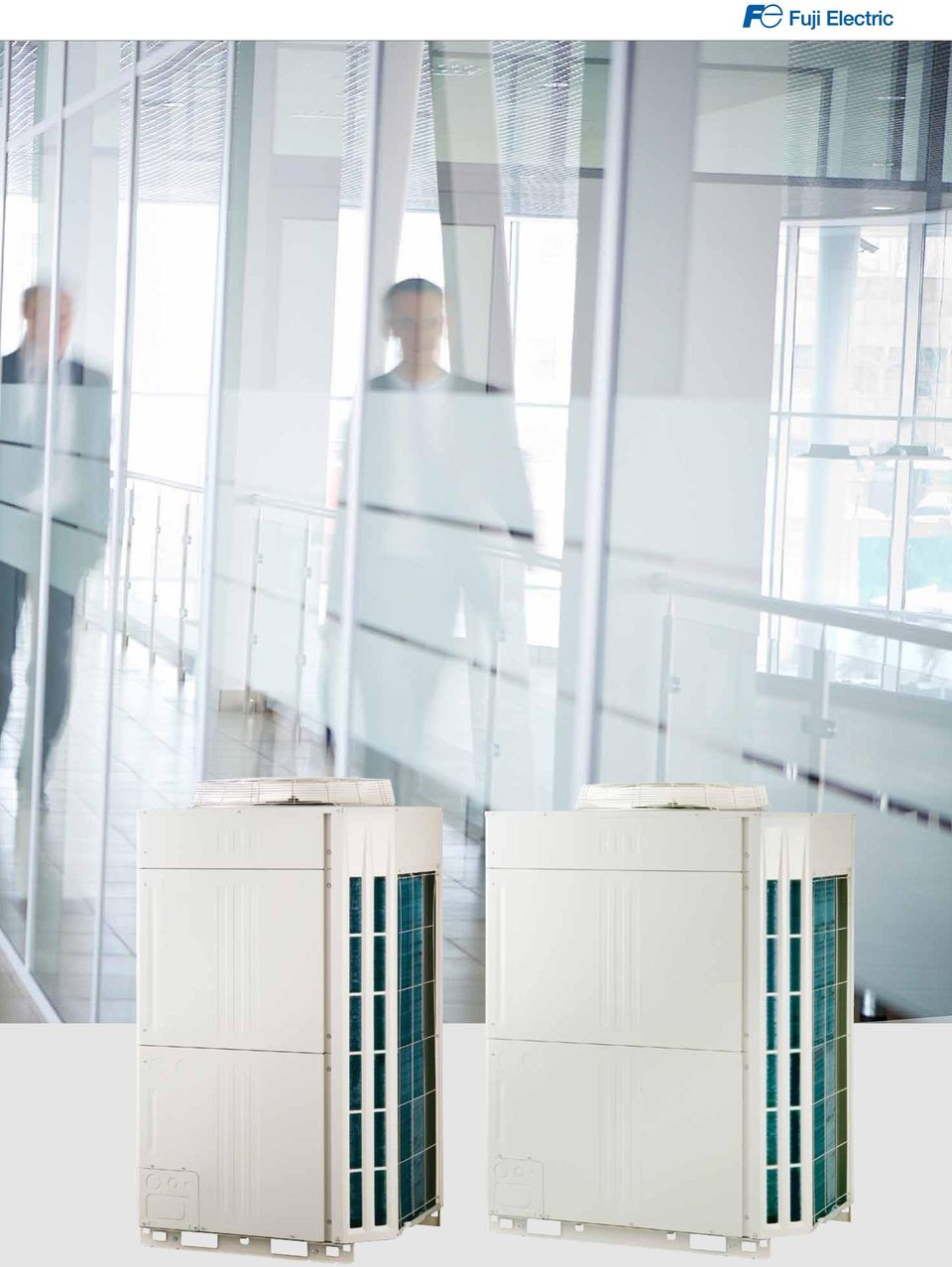

11 11

12 SERIA VRF II SYSTEM VRF II Wysoka efektywność, oszczędność miejsca i oszczędność energii. Szeroki elastyczny dostęp mocy w zakresie od 22,4 do 134,4 kw. Rozbudowane sterowanie zarówno lokalne, centralne jak i nadrzędne. Pełen wachlarz modeli jednostek wewnętrznych. 8, 10, 12HP 14, 16HP Wysoka wydajność ZNACZNIE POPRAWIONE WSPÓŁCZYNNIKI EER/COP* Wersja poprzednia Seria VRF 3.2 EER chłodzenie wzrost o 27% * Wzrost efektywności osiągnięto dzięki zastosowaniu podwójnej rotacyjnej sprężarki na prąd stały, technologii inwerterowej oraz dużego wymiennika ciepła. * EER/COP współczynnik wydajności [ = wydajność (kw) pobór mocy (kw) ]. Wartości EER/COP bazują na wewnętrznej metodzie testowania. *1. Dane dotyczą jednostki zewnętrznej 8 HP. COP grzanie wzrost o 18% *1 *1 * * EER EER COP EER COP ENERGOOSZCZĘDNA TECHNOLOGIA PODNOSZĄCA WYDAJNOŚĆ PRACY Wentylator z silnikiem prądu stałego: W porównaniu z poprzednimi modelami, pobór mocy został zmniejszony o 25% dzięki zastosowaniu kompaktowego i wysokowydajnego silnika prądu stałego. 4-płaszczyznowy wymiennik ciepła: nowa konstrukcja wymiennika znacznie poprawia skuteczność wymiany ciepła dzięki zwiększonej powierzchni wymiany. 1.7 razy większa powierzchnia Sinusoidalne sterowanie inwerterem prądu stałego: Poprzez sterowanie sinusoidalne realizowana praca jest wysokowydajna. Poprzedni model seria VRF II Podwójna sprężarka rotacyjna na prąd stały: Znacznie większa wydajność osiągana dzięki zastosowaniu podwójnej, rotacyjnej sprężarki o wysokiej mocy, z usprawnionym procesem zasysania i sprężania czynnika. W przypadku montażu wielu jednostek zewnętrznych, wlot umieszczony z przodu zwiększa wydajność powietrza przepływającego po wymienniku ciepła 12

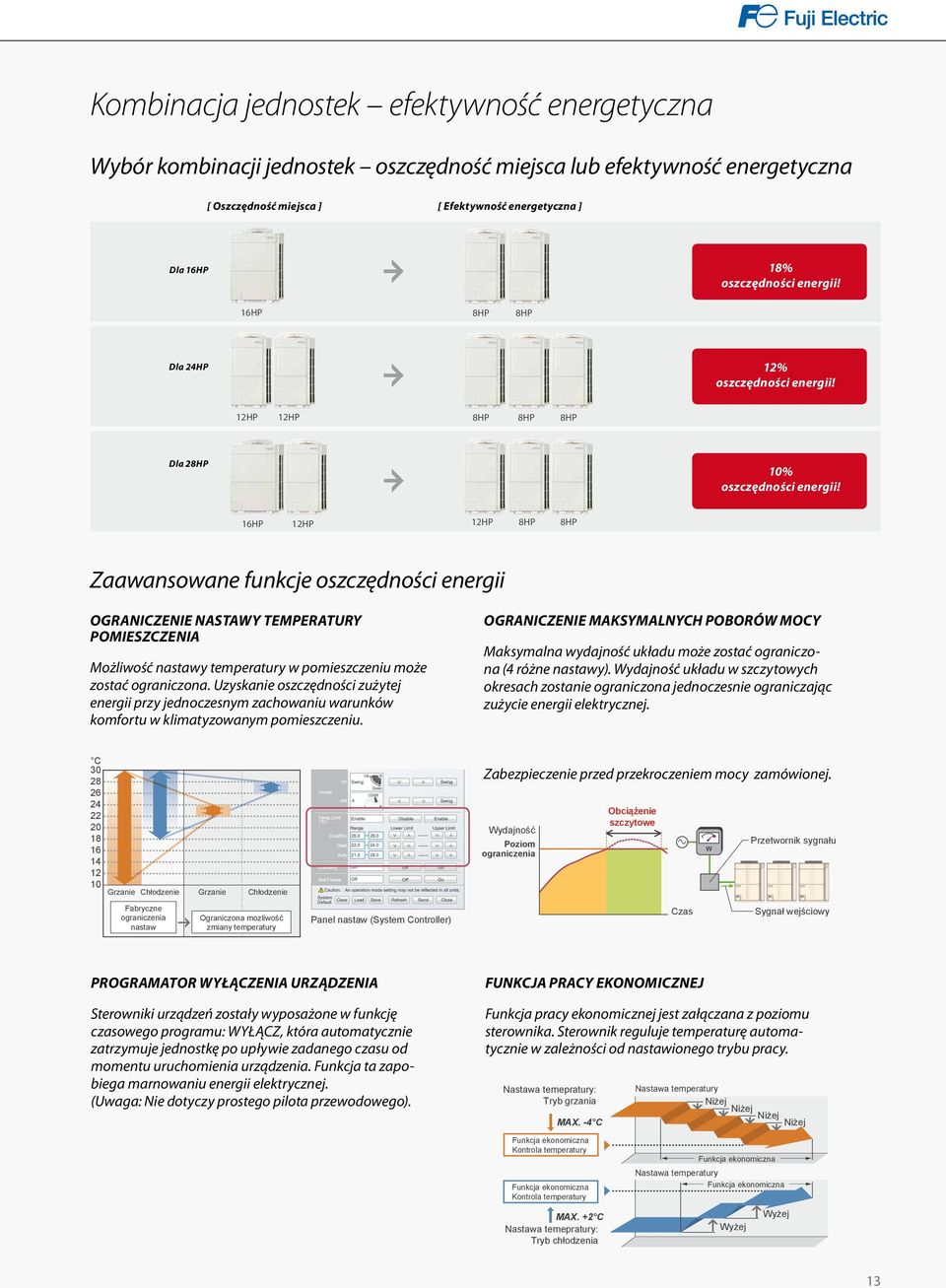

13 Kombinacja jednostek efektywność energetyczna Wybór kombinacji jednostek oszczędność miejsca lub efektywność energetyczna [ Oszczędność miejsca ] [ Efektywność energetyczna ] Dla 16HP 18% oszczędności energii! 16HP 8HP 8HP Dla 24HP 12% oszczędności energii! 12HP 12HP 8HP 8HP 8HP Dla 28HP 10% oszczędności energii! 16HP 12HP 12HP 8HP 8HP Zaawansowane funkcje oszczędności energii OGRANICZENIE NASTAWY TEMPERATURY POMIESZCZENIA Możliwość nastawy temperatury w pomieszczeniu może zostać ograniczona. Uzyskanie oszczędności zużytej energii przy jednoczesnym zachowaniu warunków komfortu w klimatyzowanym pomieszczeniu. OGRANICZENIE MAKSYMALNYCH POBORÓW MOCY Maksymalna wydajność układu może zostać ograniczona (4 różne nastawy). Wydajność układu w szczytowych okresach zostanie ograniczona jednoczesnie ograniczając zużycie energii elektrycznej. C C Grzanie Chłodzenie Fabryczne ograniczenia Grzanie Chłodzenie nastawgrzanie Fabryczne ograniczenia nastaw Grzanie Chłodzenie Ograniczona mozliwość Chłodzenie zmiany temperatury Ograniczona mozliwość zmiany temperatury PROGRAMATOR WYŁĄCZENIA URZĄDZENIA Panel nastaw (System Controller) Panel nastaw (System Controller) Sterowniki urządzeń zostały wyposażone w funkcję czasowego programu: WYŁĄCZ, która automatycznie zatrzymuje jednostkę po upływie zadanego czasu od momentu uruchomienia urządzenia. Funkcja ta zapobiega marnowaniu energii elektrycznej. (Uwaga: Nie dotyczy prostego pilota przewodowego). Wydajność Poziom ograniczenia Obciążenie szczytowe Czas W Przetwornik sygnału Sygnał wejściowy Zabezpieczenie przed przekroczeniem Obciążenie mocy zamówionej. Wydajność Poziom ograniczenia Wydajność Poziom ograniczenia Obciążenie szczytowe szczytowe Czas FUNKCJA PRACY EKONOMICZNEJ W Czas W Przetwornik sygnału Sygnał wejściowy Funkcja pracy ekonomicznej jest załączana z poziomu sterownika. Sterownik reguluje temperaturę automatycznie w zależności od nastawionego trybu pracy. Nastawa temepratury: Tryb grzania MAX. -4 C Funkcja ekonomiczna Kontrola temperatury Funkcja ekonomiczna Kontrola temperatury MAX. +2 C Nastawa temepratury: Tryb chłodzenia Nastawa temperatury Niżej Niżej Niżej Niżej Funkcja ekonomiczna Nastawa temperatury Funkcja ekonomiczna Wyżej Wyżej Przetwornik sygnału Sygnał wejściowy Nas Fu Ko Fu Ko Nas 13

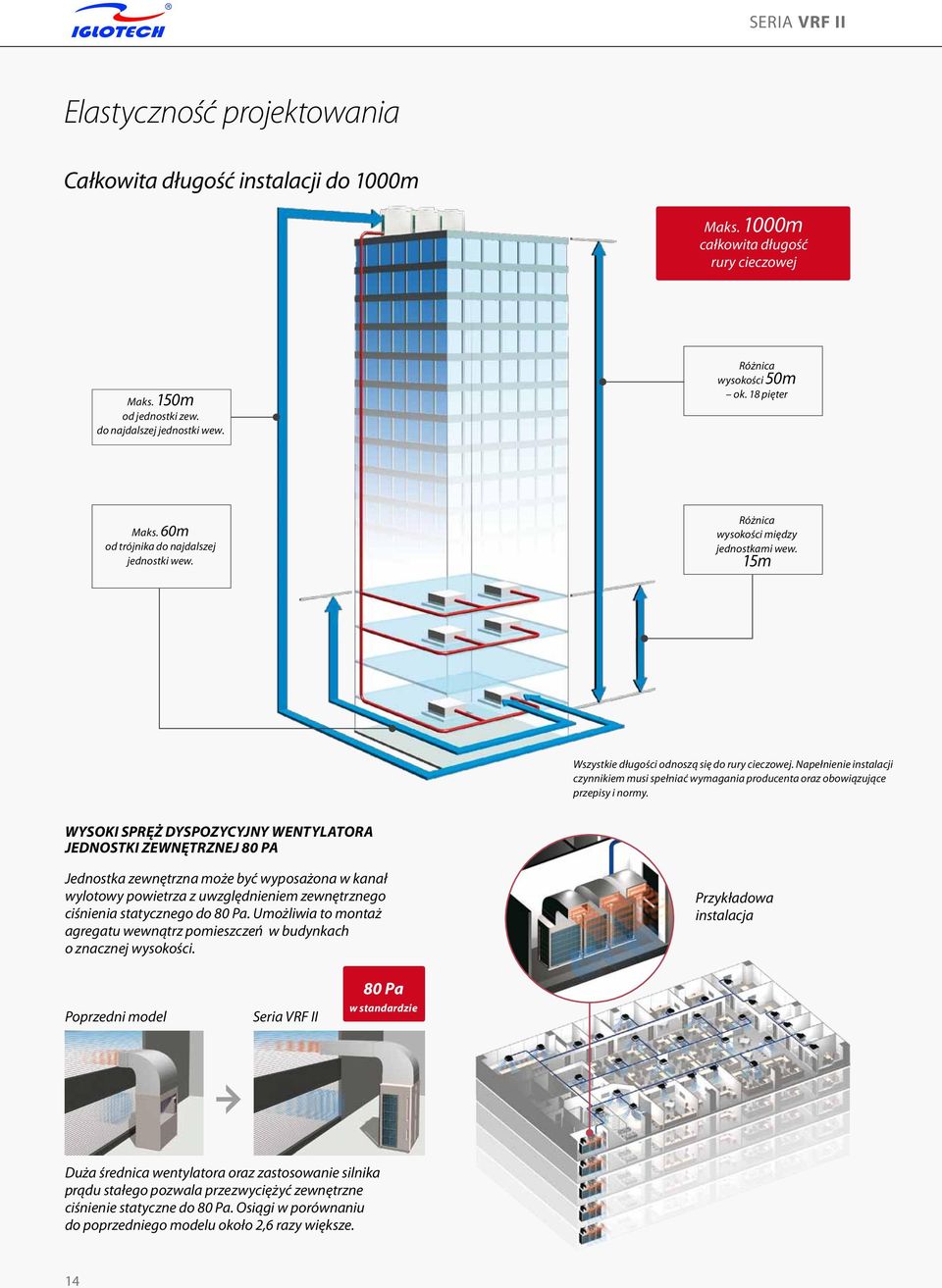

14 SERIA VRF II Elastyczność projektowania Całkowita długość instalacji do 1000m Maks. 1000m całkowita długość rury cieczowej Maks. 150m od jednostki zew. do najdalszej jednostki wew. Różnica wysokości 50m ok. 18 pięter Maks. 60m od trójnika do najdalszej jednostki wew. Różnica wysokości między jednostkami wew. 15m Wszystkie długości odnoszą się do rury cieczowej. Napełnienie instalacji czynnikiem musi spełniać wymagania producenta oraz obowiązujące przepisy i normy. WYSOKI SPRĘŻ DYSPOZYCYJNY WENTYLATORA JEDNOSTKI ZEWNĘTRZNEJ 80 PA Jednostka zewnętrzna może być wyposażona w kanał wylotowy powietrza z uwzględnieniem zewnętrznego ciśnienia statycznego do 80 Pa. Umożliwia to montaż agregatu wewnątrz pomieszczeń w budynkach o znacznej wysokości. Przykładowa instalacja Poprzedni model Seria VRF II 80 Pa w standardzie Duża średnica wentylatora oraz zastosowanie silnika prądu stałego pozwala przezwyciężyć zewnętrzne ciśnienie statyczne do 80 Pa. Osiągi w porównaniu do poprzedniego modelu około 2,6 razy większe. 14

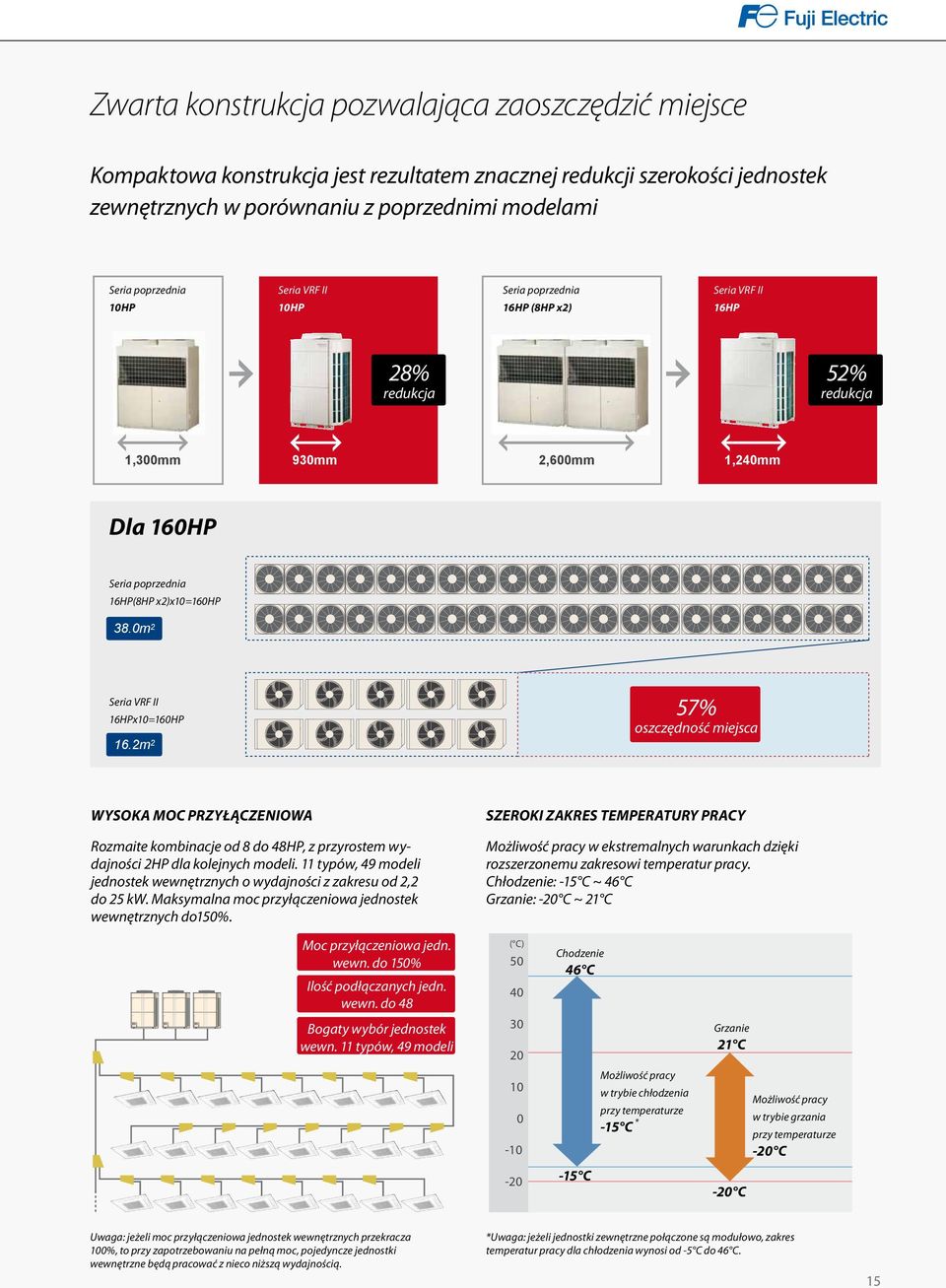

15 Zwarta konstrukcja pozwalająca zaoszczędzić miejsce Kompaktowa konstrukcja jest rezultatem znacznej redukcji szerokości jednostek zewnętrznych w porównaniu z poprzednimi modelami Seria poprzednia Seria VRF II Seria poprzednia Seria VRF II 10HP 10HP 16HP (8HP x2) 16HP 28% redukcja 52% redukcja 1,300mm 1,300mm 930mm 930mm 2,600mm 2,600mm 1,240mm 1,240mm Dla 160HP Seria poprzednia 16HP(8HP x2)x10=160hp 38.0m 38.0m 2 2 Seria VRF II 16HPx10=160HP 16.2m 16.2m % oszczędność miejsca WYSOKA MOC PRZYŁĄCZENIOWA Rozmaite kombinacje od 8 do 48HP, z przyrostem wydajności 2HP dla kolejnych modeli. 11 typów, 49 modeli jednostek wewnętrznych o wydajności z zakresu od 2,2 do 25 kw. Maksymalna moc przyłączeniowa jednostek wewnętrznych do150%. SZEROKI ZAKRES TEMPERATURY PRACY Możliwość pracy w ekstremalnych warunkach dzięki rozszerzonemu zakresowi temperatur pracy. Chłodzenie: -15 C ~ 46 C Grzanie: -20 C ~ 21 C Moc przyłączeniowa jedn. wewn. do 150% Ilość podłączanych jedn. wewn. do 48 ( C) ( C) Chodzenie C 40 Bogaty wybór jednostek wewn. 11 typów, 49 modeli Grzanie 21 C Możliwość pracy w trybie chłodzenia przy temperaturze -15 C * Możliwość pracy w trybie grzania przy temperaturze -20 C C -20 C Uwaga: jeżeli moc przyłączeniowa jednostek wewnętrznych przekracza 100%, to przy zapotrzebowaniu na pełną moc, pojedyncze jednostki wewnętrzne będą pracować z nieco niższą wydajnością. *Uwaga: jeżeli jednostki zewnętrzne połączone są modułowo, zakres temperatur pracy dla chłodzenia wynosi od -5 C do 46 C. 15

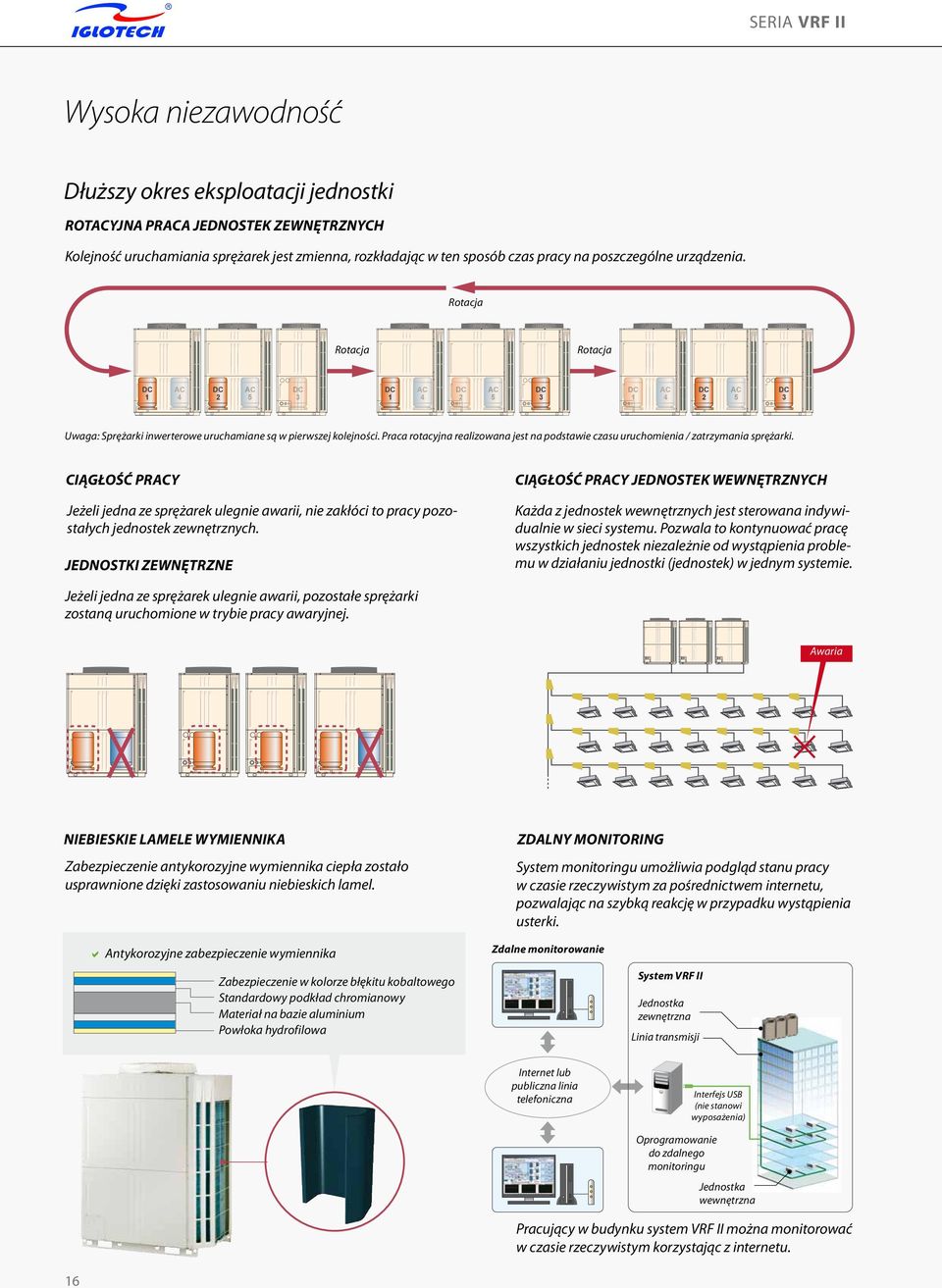

16 SERIA VRF II Wysoka niezawodność Dłuższy okres eksploatacji jednostki ROTACYJNA PRACA JEDNOSTEK ZEWNĘTRZNYCH Kolejność uruchamiania sprężarek jest zmienna, rozkładając w ten sposób czas pracy na poszczególne urządzenia. Rotacja Rotacja Rotacja DC 1 AC 4 DC 2 AC 5 DC 3 DC AC DC AC 5 DC 3 DC 1 AC DC AC DC 3 Uwaga: Sprężarki inwerterowe uruchamiane są w pierwszej kolejności. Praca rotacyjna realizowana jest na podstawie czasu uruchomienia / zatrzymania sprężarki. CIĄGŁOŚĆ PRACY Jeżeli jedna ze sprężarek ulegnie awarii, nie zakłóci to pracy pozostałych jednostek zewnętrznych. JEDNOSTKI ZEWNĘTRZNE CIĄGŁOŚĆ PRACY JEDNOSTEK WEWNĘTRZNYCH Każda z jednostek wewnętrznych jest sterowana indywidualnie w sieci systemu. Pozwala to kontynuować pracę wszystkich jednostek niezależnie od wystąpienia problemu w działaniu jednostki (jednostek) w jednym systemie. Jeżeli jedna ze sprężarek ulegnie awarii, pozostałe sprężarki zostaną uruchomione w trybie pracy awaryjnej. Awaria NIEBIESKIE LAMELE WYMIENNIKA Zabezpieczenie antykorozyjne wymiennika ciepła zostało usprawnione dzięki zastosowaniu niebieskich lamel. ZDALNY MONITORING System monitoringu umożliwia podgląd stanu pracy w czasie rzeczywistym za pośrednictwem internetu, pozwalając na szybką reakcję w przypadku wystąpienia usterki. Antykorozyjne zabezpieczenie wymiennika Zabezpieczenie w kolorze błękitu kobaltowego Standardowy podkład chromianowy Materiał na bazie aluminium Powłoka hydrofilowa Zdalne monitorowanie System VRF II Jednostka zewnętrzna Linia transmisji Internet lub publiczna linia telefoniczna Oprogramowanie do zdalnego monitoringu Interfejs USB (nie stanowi wyposażenia) Jednostka wewnętrzna Pracujący w budynku system VRF II można monitorować w czasie rzeczywistym korzystając z internetu. 16

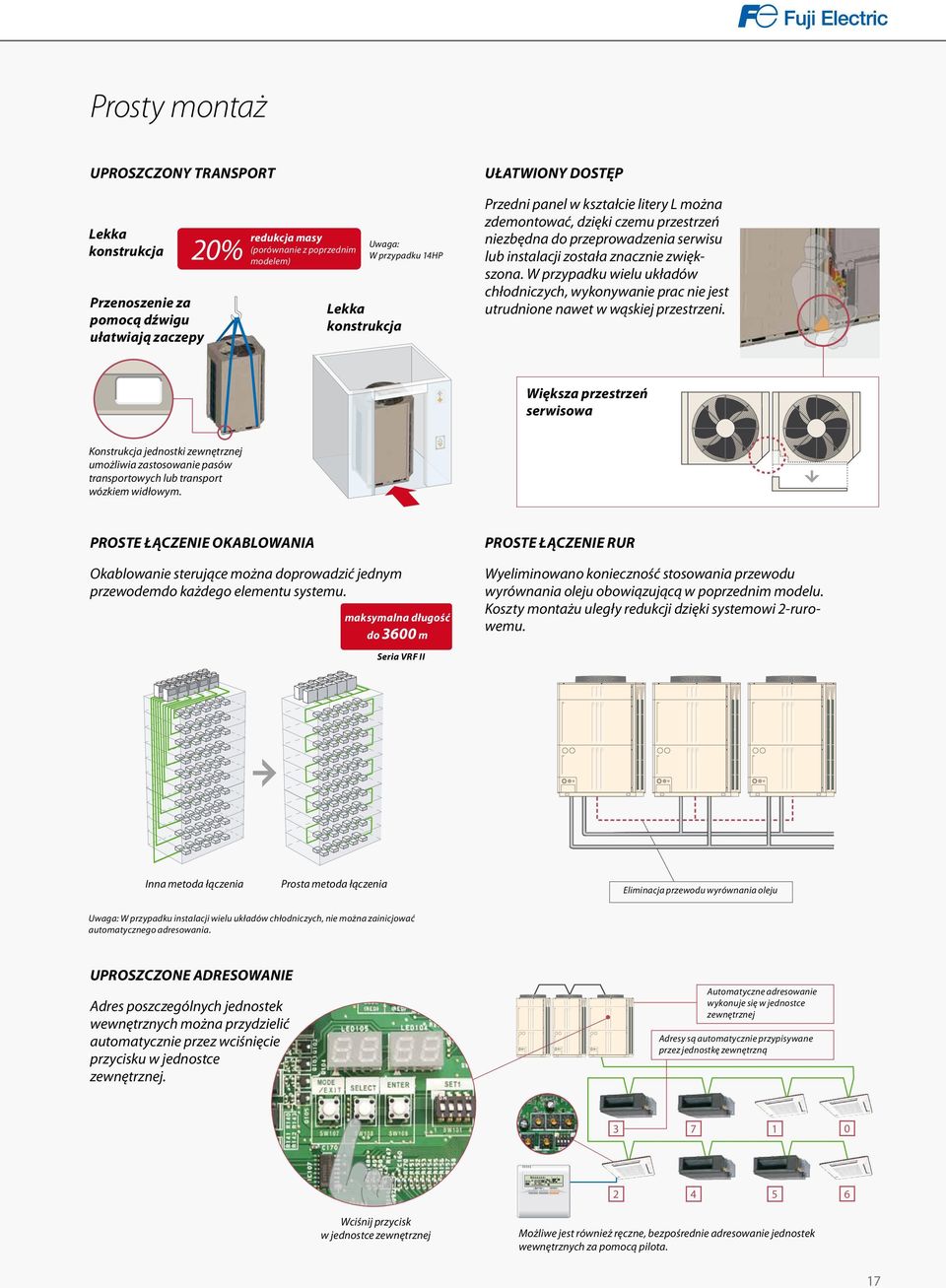

17 Prosty montaż UPROSZCZONY TRANSPORT Lekka konstrukcja Przenoszenie za pomocą dźwigu ułatwiają zaczepy 20% redukcja masy (porównanie z poprzednim modelem) Lekka konstrukcja Uwaga: W przypadku 14HP UŁATWIONY DOSTĘP Przedni panel w kształcie litery L można zdemontować, dzięki czemu przestrzeń niezbędna do przeprowadzenia serwisu lub instalacji została znacznie zwiększona. W przypadku wielu układów chłodniczych, wykonywanie prac nie jest utrudnione nawet w wąskiej przestrzeni. Większa przestrzeń serwisowa Konstrukcja jednostki zewnętrznej umożliwia zastosowanie pasów transportowych lub transport wózkiem widłowym. PROSTE ŁĄCZENIE OKABLOWANIA Okablowanie sterujące można doprowadzić jednym przewodemdo każdego elementu systemu. maksymalna długość do 3600 m PROSTE ŁĄCZENIE RUR Wyeliminowano konieczność stosowania przewodu wyrównania oleju obowiązującą w poprzednim modelu. Koszty montażu uległy redukcji dzięki systemowi 2-rurowemu. Seria VRF II Inna metoda łączenia Prosta metoda łączenia Eliminacja przewodu wyrównania oleju Uwaga: W przypadku instalacji wielu układów chłodniczych, nie można zainicjować automatycznego adresowania. UPROSZCZONE ADRESOWANIE Adres poszczególnych jednostek wewnętrznych można przydzielić automatycznie przez wciśnięcie przycisku w jednostce zewnętrznej. Automatyczne adresowanie wykonuje się w jednostce zewnętrznej Adresy są automatycznie przypisywane przez jednostkę zewnętrzną Wciśnij przycisk w jednostce zewnętrznej Możliwe jest również ręczne, bezpośrednie adresowanie jednostek wewnętrznych za pomocą pilota. 17

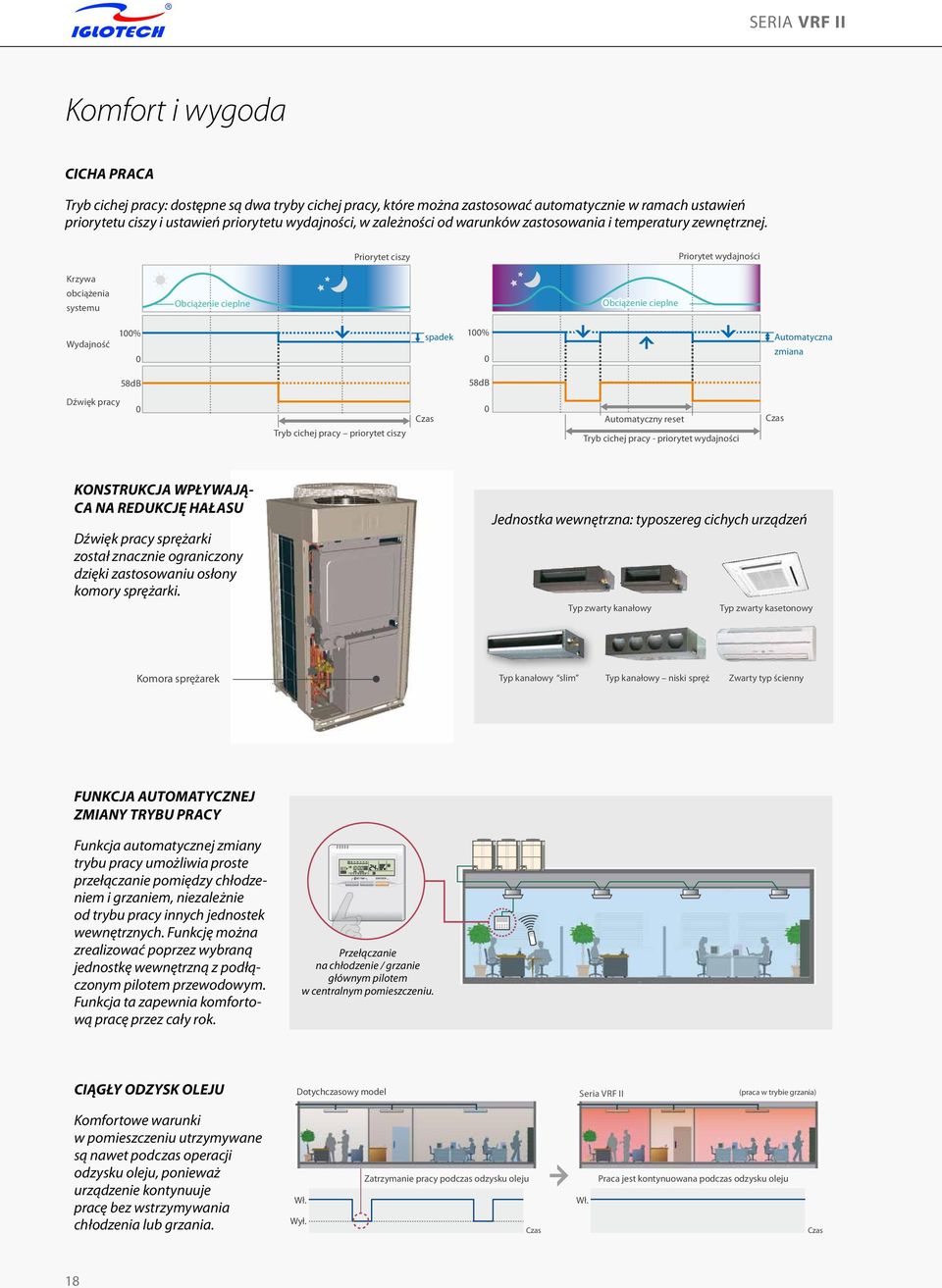

18 SERIA VRF II Komfort i wygoda CICHA PRACA Tryb cichej pracy: dostępne są dwa tryby cichej pracy, które można zastosować automatycznie w ramach ustawień priorytetu ciszy i ustawień priorytetu wydajności, w zależności od warunków zastosowania i temperatury zewnętrznej. Krzywa Krzywa obciążenia obciążenia systemu systemu 100% Wydajność 100% Wydajność dB 58dB Dźwięk pracy Dźwięk pracy 0 0 Obciążenie cieplne Obciążenie cieplne Priorytet ciszy Priorytet ciszy spadek spadek Czas Tryb cichej pracy priorytet ciszy Czas Tryb cichej pracy priorytet ciszy 100% 100% dB 58dB 0 0 Priorytet wydajności Priorytet wydajności Obciążenie cieplne Obciążenie cieplne Automatyczna Automatyczna zmiana zmiana Automatyczny reset Czas Automatyczny reset Czas Tryb cichej pracy - priorytet wydajności Tryb cichej pracy - priorytet wydajności KONSTRUKCJA WPŁYWAJĄ- CA NA REDUKCJĘ HAŁASU Dźwięk pracy sprężarki został znacznie ograniczony dzięki zastosowaniu osłony komory sprężarki. Jednostka wewnętrzna: typoszereg cichych urządzeń Typ zwarty kanałowy Typ zwarty kasetonowy Typ zwarty kanałowy Typ zwarty kasetonowy Komora sprężarek Komora sprężarek Typ kanałowy slim Typ kanałowy Slim Typ kanałowy niski spręż Typ kanałowy niski spręż Zwarty typ ścienny Zwarty typ ścienny FUNKCJA AUTOMATYCZNEJ ZMIANY TRYBU PRACY Funkcja automatycznej zmiany trybu pracy umożliwia proste przełączanie pomiędzy chłodzeniem i grzaniem, niezależnie od trybu pracy innych jednostek wewnętrznych. Funkcję można zrealizować poprzez wybraną jednostkę wewnętrzną z podłączonym pilotem przewodowym. Funkcja ta zapewnia komfortową pracę przez cały rok. Przełączanie na chłodzenie / grzanie głównym pilotem w centralnym pomieszczeniu. CIĄGŁY ODZYSK OLEJU Komfortowe warunki w pomieszczeniu utrzymywane są nawet podczas operacji odzysku oleju, ponieważ urządzenie kontynuuje pracę bez wstrzymywania chłodzenia lub grzania. Dotychczasowy model Seria VRF FE II (praca w trybie grzania) Dotychczasowy model Seria V-II (praca w trybie grzania) Zatrzymanie pracy podczas odzysku oleju Praca jest kontynuowana podczas odzysku oleju Zatrzymanie pracy podczas odzysku oleju Praca jest kontynuowana podczas odzysku oleju Wł. Wł. Wł. Wł. Wył. Wył. Czas Czas Czas Czas 18

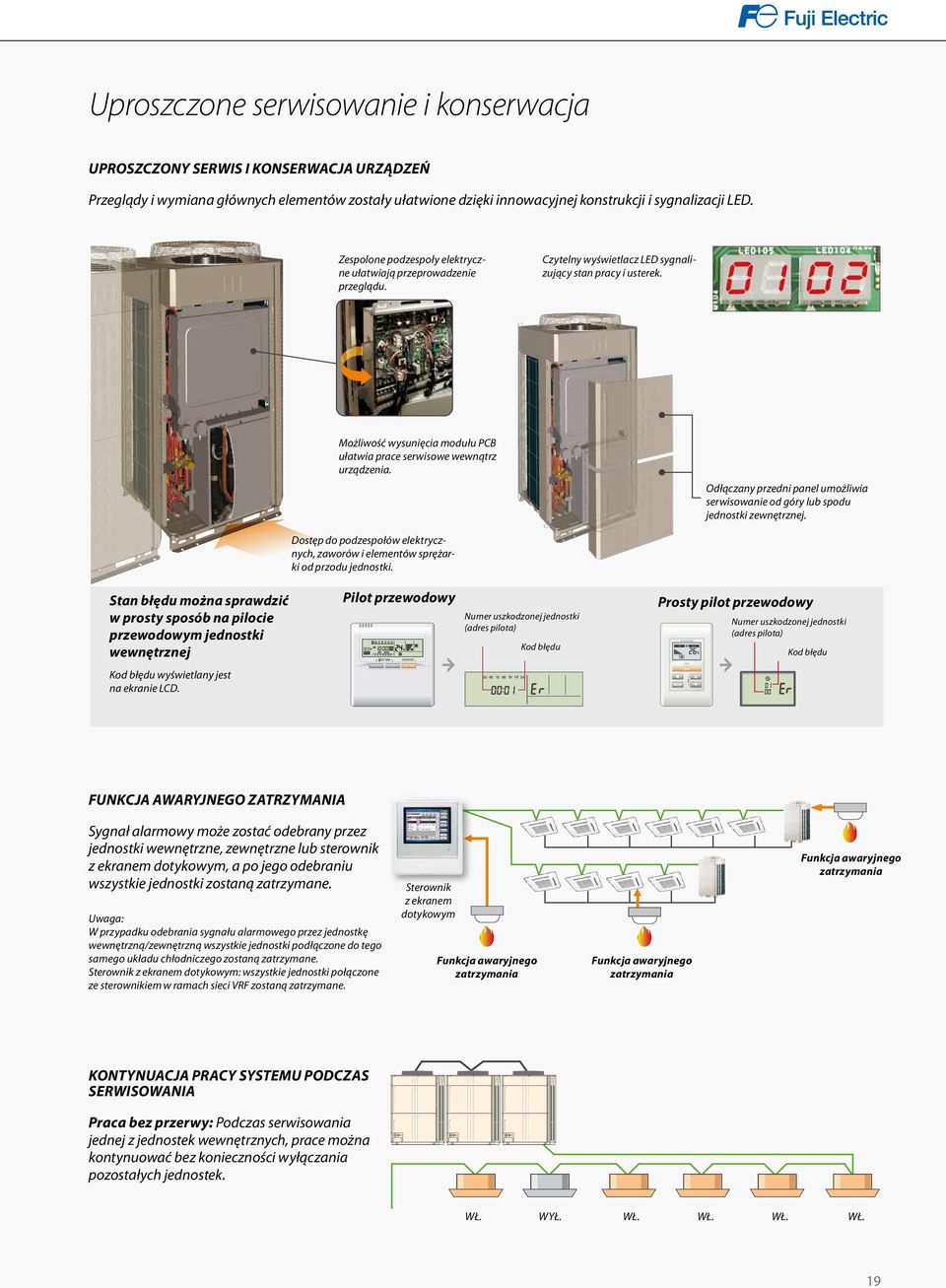

19 Uproszczone serwisowanie i konserwacja UPROSZCZONY SERWIS I KONSERWACJA URZĄDZEŃ Przeglądy i wymiana głównych elementów zostały ułatwione dzięki innowacyjnej konstrukcji i sygnalizacji LED. Zespolone podzespoły elektryczne ułatwiają przeprowadzenie przeglądu. Czytelny wyświetlacz LED sygnalizujący stan pracy i usterek. Możliwość wysunięcia modułu PCB ułatwia prace serwisowe wewnątrz urządzenia. Odłączany przedni panel umożliwia serwisowanie od góry lub spodu jednostki zewnętrznej. Dostęp do podzespołów elektrycznych, zaworów i elementów sprężarki od przodu jednostki. Stan błędu można sprawdzić w prosty sposób na pilocie przewodowym jednostki wewnętrznej Kod błędu wyświetlany jest na ekranie LCD. Pilot przewodowy Numer uszkodzonej jednostki (adres pilota) SU MO TU WE TH FR SA Kod błędu Prosty pilot przewodowy Numer uszkodzonej jednostki (adres pilota) Kod błędu FUNKCJA AWARYJNEGO ZATRZYMANIA Sygnał alarmowy może zostać odebrany przez jednostki wewnętrzne, zewnętrzne lub sterownik z ekranem dotykowym, a po jego odebraniu wszystkie jednostki zostaną zatrzymane. Uwaga: W przypadku odebrania sygnału alarmowego przez jednostkę wewnętrzną/zewnętrzną wszystkie jednostki podłączone do tego samego układu chłodniczego zostaną zatrzymane. Sterownik z ekranem dotykowym: wszystkie jednostki połączone ze sterownikiem w ramach sieci VRF zostaną zatrzymane. Sterownik z ekranem dotykowym Funkcja awaryjnego zatrzymania Funkcja awaryjnego zatrzymania Funkcja awaryjnego zatrzymania KONTYNUACJA PRACY SYSTEMU PODCZAS SERWISOWANIA Praca bez przerwy: Podczas serwisowania jednej z jednostek wewnętrznych, prace można kontynuować bez konieczności wyłączania pozostałych jednostek. WŁ. WYŁ. WŁ. WŁ. WŁ. WŁ. 19

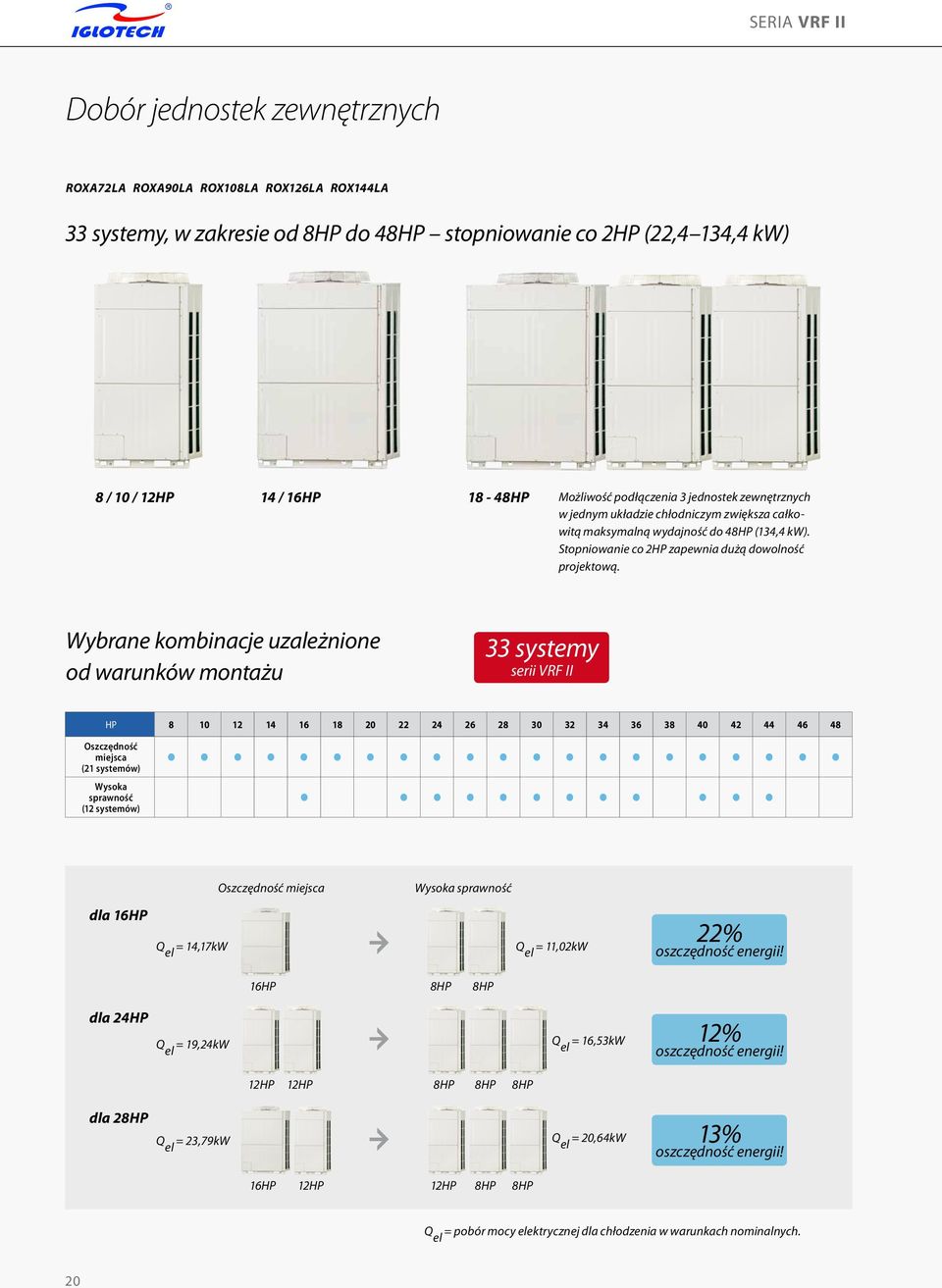

20 SERIA VRF II Dobór jednostek zewnętrznych ROXA72LA ROXA90LA ROX108LA ROX126LA ROX144LA 33 systemy, w zakresie od 8HP do 48HP stopniowanie co 2HP (22,4 134,4 kw) 8 / 10 / 12HP 14 / 16HP 18-48HP Możliwość podłączenia 3 jednostek zewnętrznych w jednym układzie chłodniczym zwiększa całkowitą maksymalną wydajność do 48HP (134,4 kw). Stopniowanie co 2HP zapewnia dużą dowolność projektową. Wybrane kombinacje uzależnione od warunków montażu 33 systemy serii VRF II HP Oszczędność miejsca (21 systemów) Wysoka sprawność (12 systemów) Oszczędność miejsca Wysoka sprawność dla 16HP Q el = 14,17kW Q el = 11,02kW 22% oszczędność energii! 16HP 8HP 8HP dla 24HP Q el = 19,24kW Q el = 16,53kW 12% oszczędność energii! 12HP 12HP 8HP 8HP 8HP dla 28HP Q el = 23,79kW Q el = 20,64kW 13% oszczędność energii! 16HP 12HP 12HP 8HP 8HP Q el = pobór mocy elektrycznej dla chłodzenia w warunkach nominalnych. 20

21 Jednostki zewnętrzne 8,10,12HP: ROXA72LA / ROXA90LA / ROX108LA 690 (rozstaw otworów) (wymiary otworów) 732 (rozstaw otworów) (rozstaw otworów) B A Widok z tyłu C 14,16HP: ROX126LA / ROX144LA 1000 (rozstaw otworów) (wymiary otworów) 840 (rozstaw otworów) 732 (rozstaw otworów) Widok z tyłu Wymiary otworu w obudowie - przód ø 43.7 Wymiary otworu w obudowie - strona lewa C Wymiary otworu w obudowie - dół Widok od dołu Przepust pod przewód transmisji Przepust pod przewód zasilający ø43.7 Przepust pod przewód transmisji Przepust pod przewód zasilający Przepust pod instalację freonową Przepust pod przewód transmisji ø Przepust pod instalację freonową ø ø 22.2 ø B Przepust pod przewód zasilający A Uwaga: Wszystkie wymiary podane są w [mm]. Producent zastrzega możliwość wprowadzenia zmian. 21

22 SERIA VRF II Jednostki zewnętrzne - dane techniczne Oszczędność miejsca Indeks wydajności HP Nazwa zestawu ROXA72LA ROXA90LA ROX108LA ROX126LA ROX144LA ROX162LA ROX180LA ROX198LA ROX216LA Jednostka zew. 1 Jednostka zew. 2 Jednostka zew. 3 ROXA72LA ROXA90LA ROX108LA ROX126LA ROX144LA ROXA90LA ROXA72LA ROX108LA ROXA72LA ROX108LA ROXA90LA ROX108LA ROX108LA Maks. ilość jednostek wewnętrznych* Zakres wydajności jedn. wewnętrznej Chłodzenie kw Zasilanie 3 fazy, V, 50Hz Wydajność Chłodzenie kw Grzanie Pobór mocy elektr. Chłodzenie kw Grzanie EER Chłodzenie W/W COP Grzanie W/W Wdatek powietrza m 3 /h 11,100 11,100 11,100 13,000 13,000 11,100 x 2 11,100 x 2 11,100 x 2 11,100 x 2 Poziom dźwięku* 2 Chłodzenie db(a) Grzanie Dyspozycyjne ciśnienie statyczne Pa Wysokość 1,690 1,690 1,690 1,690 1,690 1,690 1,690 1,690 1,690 Wymiary Szerokość mm ,240 1, x x x x 2 Głębokość Masa kg Napełnienie czynnikiem R410A kg x x 2 Średnica przewodów Ciecz ø12.70 ø12.70 ø12.70 ø12.70 ø12.70 ø15.88 ø15.88 ø15.88 ø15.88 mm chłodniczych Gaz ø22.20 ø22.20 ø28.58 ø28.58 ø28.58 ø28.58 ø28.58 ø34.92 ø34.92 Zakres temperatur Chłodzenie -15 do do do do do 46-5 do 46-5 do 46-5 do 46-5 do 46 C pracy Grzanie -20 do do do do do do do do do 21 Wysoka sprawność Indeks wydajności HP Nazwa zestawu ROX144LA ROX198LA ROX216LA ROX234LA ROX252LA ROX270LA Jednostka zew. 1 Jednostka zew. 2 Jednostka zew. 3 ROXA72LA ROXA72LA ROX126LA ROXA72LA ROXA72LA ROXA72LA ROXA72LA ROXA90LA ROXA72LA ROXA72LA ROX108LA ROXA72LA ROXA72LA ROX126LA ROXA72LA ROXA72LA Maks. ilość jednostek wewnętrznych* Zakres wydajności jedn. wewnętrznej Chłodzenie kw Zasilanie 3 fazy, 400 V, 50Hz Wydajność Chłodzenie kw Grzanie Pobór mocy elektr. Chłodzenie kw Grzanie EER Chłodzenie W/W COP Grzanie W/W Wdatek powietrza m 3 /h 11,100 x 2 13, ,100 11,100 x 3 11,100 x 3 11,100 x 3 13, ,000 x 2 Poziom dźwięku*2 Chłodzenie db(a) Grzanie Dyspozycyjne ciśnienie statyczne Pa Wysokość 1,690 1,690 1,690 1,690 1,690 1,690 Wymiary Szerokość mm 930 x , x x x x 2 + 1,240 Głębokość Masa kg Napełnienie czynnikiem R410A kg 11.2 x x x x x 2 Średnica przewodów Ciecz ø12.70 ø15.88 ø15.88 ø15.88 ø15.88 ø19.05 mm chłodniczych Gaz ø28.58 ø34.92 ø34.92 ø34.92 ø34.92 ø34.92 Zakres temperatur Chłodzenie -5 do 46-5 do 46-5 do 46-5 do 46-5 do 46-5 do 46 C pracy Grzanie -20 do do do do do do Uwaga: Dane techniczne oparte są na następujących założeniach. Chłodzenie: temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5m, różnica wysokości jednostka zew./jednostka wew.: 0m. W przypadku pracy w trybie chłodzenia dla temperatur zewnętrznych poniżej -5 C jednostka zewnętrzna powinna być zainstalowana powyżej lub na tym samym poziomie co jednostki wewnętrzne.

23 ROX234LA ROX252LA ROX270LA ROX288LA ROX306LA ROX324LA ROX342LA ROX360LA ROX378LA ROX396LA ROX414LA ROX432LA ROX126LA ROX108LA ROX144LA ROX108LA ROX144LA ROX126LA ROX144LA ROX144LA ROX108LA ROX108LA ROXA90LA ROX108LA ROX108LA ROX108LA ROX126LA ROX108LA ROX108LA ROX144LA ROX108LA ROX108LA ROX144LA ROX126LA ROX108LA ROX144LA ROX144LA ROX108LA ROX144LA ROX144LA ROX126LA ROX144LA ROX144LA ROX144LA fazy, V, 50Hz , ,100 13, ,100 13,000 x 2 13,000 x 2 11,100 x 3 11,100 x 3 13, ,100 13, ,100 13, , ,100 11,100 13,000 x 3 13,000 x ,690 1,690 1,690 1,690 1,690 1,690 1,690 1,690 1,690 1,690 1,690 1, , ,240 1,240 x 2 1,240 x x x x 2 + 1, x 2 + 1, ,240 x ,240 x 2 1,240 x 3 1,240 x x x x x x x x x x x x x 3 ø15.88 ø15.88 ø19.05 ø19.05 ø19.05 ø19.05 ø19.05 ø19.05 ø19.05 ø19.05 ø19.05 ø19.05 ø34.92 ø34.92 ø34.92 ø34.92 ø34.92 ø41.27 ø41.27 ø41.27 ø41.27 ø41.27 ø41.27 ø do 46-5 do 46-5 do 46-5 do 46-5 do 46-5 do 46-5 do 46-5do 46-5 do 46-5 do 46-5 do 46-5 do do do do do do do do do do do do do ROX288LA ROX306LA ROX324LA ROX360LA ROX378LA ROX396LA ROX108LA ROX108LA ROXA72LA ROX126LA ROX108LA ROXA72LA ROX126LA ROX126LA ROXA72LA ROX126LA ROX126LA ROX108LA ROX126LA ROX126LA ROX126LA ROX144LA ROX126LA ROX126LA fazy, 400 V, 50Hz ,100 x 3 13, ,100 x 2 13,000 x ,100 13,000 x ,100 13,000 x 3 13,000 x ,690 1,690 1,690 1,690 1,690 1, x 2 + 1, ,240 x ,240 x 2 1,240 x 3 1,240 x x x x x x 3 ø19.05 ø19.05 ø19.05 ø19.05 ø19.05 ø19.05 ø34.92 ø34.92 ø41.27 ø41.27 ø41.27 ø do 46-5 do 46-5 do 46-5 do 46-5 do 46-5 do do do do do do do 21 *1 Minimalna ilość jednostek wewnętrznych podłączonych do systemu musi być większa lub równa 2. Jedynie RRXC72 i RRXC90 mogą być podłączone pojedynczo do systemu. *2 Pomiar poziomu dźwięku przeprowadzono w komorze bezechowej. Rzeczywiste pomiary mogą odbiegać od wartości katalogowych ze względu na odbicia i interferencje dźwięku. Producent zastrzega sobie prawo do wprowadzania zmian bez powiadomienia. Średnica przewodów chłodniczych dotyczy głównego rurociągu. 23

24 SERIA MINI-VRF II, SERIA VRF II Dobór urządzenia do wielkości i typu pomieszczenia Jednostki wewnętrzne Wydajność nominalna Kod modelu Zwarty typ kasetonowy RUXB07LA RUXB09LA RUXB12LA RUXB14LA RUXB18LA Typ kasetonowy RUXD18LA Zwarty typ kanałowy RRXB07LA RRXB09LA RRXB12LA RRXB14LA RRXB18LA NOWOŚĆ Zwarty typ kanałowy SLIM NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ RRXD07LA RRXD09LA RRXD12LA RRXD14LA RRXD18LA Typ kanałowy - niski spręż Typ kanałowy Typ kanałowy - wysoki spręż NOWOŚĆ NOWOŚĆ NOWOŚĆ Typ przysufitowo-podłogowy RBXA12LB RBXA14LB RBXA18LB Typ przysufitowy Typ zwarty ścienny (wewnętrzny zestaw zaworu EEV) RSXA07LA RSXA09LA RSXA12LA RSXA14LA Typ zwarty ścienny* (zewnętrzny zestaw EEV) RSXE07LA RSXE09LA RSXE12LA RSXE14LA NOWOŚĆ Typ ścienny RSXA18LA 24 * Wymagany montaż zewnętrznego zaworu EEV. * Tylko VRF II.

25 RUXB24LA RUXD24LA RUXA30LA RUXA36LA RUXA45LA RUXA54LA NOWOŚĆ RRXD24LA RRXB24LA RRXB30LA RRXB36LA RRXB45LA RRXA24LA RRXA30LA RRXA36LA RRXA45LA RRXC36LA RRXC45LA RRXC60LA** RRXC72LA** RRXC90LA** NOWOŚĆ RBXA24LB NOWOŚĆ NOWOŚĆ NOWOŚĆ NOWOŚĆ RBXA30LB RBXA36LB RBXA45LB RBXA54LB NOWOŚĆ NOWOŚĆ RSXA24LA RSXA30LA Wszystkie urządzenia wewnętrzne można sterować indywidualnie: pilot bezprzewodowy UTY-LNHY / pilot przewodowy UTY-RNKY / prosty pilot przewodowy UTY-RHKY, UTY-RSKY. 25

26 SERIA MINI-VRF II, SERIA VRF II Zwarty typ kasetonowy Nazwa modelu RUXB07LA RUXB09LALH RUXB12LA RUXB14LA RUXB18LA RUXB24LA Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom dźwięku Wysoki ,030 Średni m 3 /h Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 245 x 570 x 570 Masa netto kg Średnica przewodów chłodniczych Ciecz ø6.35 ø9.52 Gaz mm ø12.70 ø15.88 Odprowadzenie kondensatu Wew. / Zew. ø25 / ø32 Maskownica Nazwa modelu UTG-UFFC-W Wymiary (w. x sz. x gł.) mm 50 x 700 x 700 Waga kg 2.6 Typ kasetonowy Nazwa modelu RUXD18LA RUXD24LA RUXA30LA RUXA36LA RUXA45LA RUXA54LA Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom dźwięku Wysoki 1,150 1,280 1,600 1,800 1,900 2,000 Średni m 3 /h 940 1,040 1,300 1,300 1,370 1,370 Niski ,000 1,000 1,000 1,000 Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 246 x 840 x x 840 x 840 Masa netto kg Średnica przewodów chłodniczych Ciecz Gaz mm ø15.88 ø19.05 Odprowadzenie kondensatu Wew. / Zew. ø25 / ø32 Maskownica ø9.52 Nazwa modelu UTG-UGFA-W Wymiary (w x sz. x gł.) mm 50 x 950 x 950 Waga kg Uwaga: Dane techniczne oparte są na następujących założeniach. Chłodzenie: temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5m, różnica wysokości jednostka zew./jednostka wew.: 0m. Napięcie: 230 [V] Producent zastrzega sobie prawo do wprowadzania zmian bez powiadomienia.

27 Zwarty typ kanałowy Nazwa modelu RRXB07LA RRXB09LA RRXB12LA RRXB14LA RRXB18LA Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Wysoki Średni m 3 /h Niski Dyspozycyjne ciśnienie statyczne Pa 0 do 50 0 do 50 0 do 50 0 do 50 0 do 50 Nominalne ciśnienie statyczne Pa Poziom dźwięku Wymiary (wys. x szer. x głęb.) netto Wysoka Średnia db(a) Niska mm 217 x 663 x x 953 x 595 Masa netto kg Średnica przewodów chłodniczych Odprowadzenie kondensatu Ciecz ø6.35 ø9.52 Gaz mm ø12.70 ø15.88 Wew. / Zew. ø25 / ø32 Zwarty typ kanałowy "SLIM" Nazwa modelu RRXD07LA RRXD09LA RRXD12LA RRXD14LA RRXD18LA RRXD24LA Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Wysoki Średni m 3 /h Niski Dyspozycyjne ciśnienie statyczne Pa 0 do 90 0 do 90 0 do 90 0 do 90 0 do 90 0 do 50 Nominalne ciśnienie statyczne Pa Poziom dźwięku Wymiary (wys. x szer. x głęb.) netto Wysoka Średnia db(a) Niska mm 198 x 700 x x 900 x x 1100 x 620 Masa netto kg Średnica przewodów chłodniczych Odprowadzenie kondensatu Ciecz ø6.35 ø9.52 Gaz mm ø12.70 ø15.88 Wew. / Zew. ø22 / ø26 Uwaga: Dane techniczne oparte są na następujących założeniach. Chłodzenie: temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5m, różnica wysokości jednostka zew./jednostka wew.: 0m. Napięcie: 230 [V] Producent zastrzega sobie prawo do wprowadzania zmian bez powiadomienia. 27

28 SERIA MINI-VRF II, SERIA VRF II Typ kanałowy Nazwa modelu RRXB24LA RRXB30LA RRXB36LA RRXB45LA RRXA24LA RRXA30LA RRXA36LA RRXA45LA Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Wysoki 1,100 1,410 1,710 1,970 1,280 1,280 1,720 1,720 Średni m 3 /h 920 1,280 1,600 1,790 1,210 1,210 1,670 1,670 Niski 810 1,150 1,470 1,670 1,130 1,130 1,600 1,600 Dyspozycyjne ciśnienie statyczne Pa 0 do 80 0 do 80 0 do 80 0 do do do do do 150 Nominalne ciśnienie statyczne Pa Poziom dźwięku Wysoka Wymiary (wys. x szer. x głęb.) netto Średnia db(a) Niska mm 270 x 1,135 x 700 Masa netto kg Średnica przewodów chłodniczych Odprowadzenie kondensatu Ciecz Gaz mm ø15.88 ø19.05 ø15.88 ø19.05 Wew. / Zew. ø9.52 ø25 / ø32 Typ kanałowy - wysoki spręż Nazwa modelu RRXC36LA RRXC45LA RRXC60LA* RRXC72LA* RRXC90LA* Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W ,110 1,250 Wydatek powietrza Wysoki 2,600 3,500 3,500 3,900 4,300 Średni m 3 /h 1,950 3,000 3,000 3,300 4,000 Niski 1,450 2,460 2,460 3,000 3,500 Dyspozycyjne ciśnienie statyczne Pa 100 do do do do do 300 Nominalne ciśnienie statyczne Pa Poziom dźwięku Wysoka Wymiary (wys. x szer. x głęb.) netto Średnia db(a) Niska mm 400 x 1,050 x x 1,550 x 700 Masa netto kg Średnica przewodów chłodniczych Odprowadzenie kondensatu * Tylko VRF II. Ciecz ø9.52 ø12.70 (lutowanie) Gaz mm ø19.05 ø22.22 (lutowanie) Wew. / Zew. ø25 / ø32 28 Uwaga: Dane techniczne oparte są na następujących założeniach. Chłodzenie: temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5m, różnica wysokości jednostka zew./jednostka wew.: 0m. Napięcie: 230 [V] Producent zastrzega sobie prawo do wprowadzania zmian bez powiadomienia.

29 Typ przysufitowo-podłogowy Nazwa modelu RBXA12LB RBXA14LB RBXA18LB RBXA24LB Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom dźwięku Wysoki Średni m 3 /h Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 199 x 990 x 655 Masa netto kg Średnica przewodów chłodniczych Ciecz ø6.35 ø9.52 Gaz mm ø12.70 ø15.88 Odprowadzenie kondensatu Wew. / Zew. ø25 / ø32 Typ przysufitowy Nazwa modelu RBXA30LB RBXA36LB RBXA45LB RBXA54LB Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom dźwięku Wysoki Średni m 3 /h Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 240 x 1,660 x 700 Masa netto kg Średnica przewodów chłodniczych Ciecz ø9.52 Gaz mm ø15.88 ø19.05 Odprowadzenie kondensatu Wew. / Zew. ø25 / ø32 Uwaga: Dane techniczne oparte są na następujących założeniach. Chłodzenie: temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5m, różnica wysokości jednostka zew./jednostka wew.: 0m. Napięcie: 230 [V] Producent zastrzega sobie prawo do wprowadzania zmian bez powiadomienia. 29

30 SERIA MINI-VRF II, SERIA VRF II Typ zwarty ścienny Nazwa modelu RSXA07LA RSXA09LA RSXA12LA RSXA14LA RSXE07LA RSXE09LA RSXE12LA RSXE14LA Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom dźwięku Wysoki Średni m 3 /h Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 275 x 790 x x 790 x 215 Masa netto kg 9 9 Średnica przewodów chłodniczych Ciecz ø6.35 ø6.35 Gaz mm ø12.70 ø12.70 Odprowadzenie Wew. / Zew. ø13.8 / ø15.8-ø16.7 ø13.8 / ø15.8-ø16.7 kondensatu EV zestaw - UTR-EV09XB UTR-EV14XB Uwaga: Dane techniczne oparte są na następujących założeniach. Chłodzenie: temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5m, różnica wysokości jednostka zew./jednostka wew.: 0m. Napięcie: 230 [V] Producent zastrzega sobie prawo do wprowadzania zmian bez powiadomienia. 30

31 Typ ścienny Nazwa modelu RSXA18LA RSXA24LA RSXA30LA Zasilanie Wydajność 230V, 50Hz Chłodzenie kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom dźwięku Wysoki Średni m 3 /h Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 320 x 998 x 228 Masa netto kg 15 Średnica przewodów chłodniczych Ciecz ø9.52 Gaz ø15.88 mm Odprowadzenie kondensatu Wew. / Zew. ø12 / ø16 Uwaga: Dane techniczne oparte są na następujących założeniach. Chłodzenie: temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5m, różnica wysokości jednostka zew./jednostka wew.: 0m. Napięcie: 230 [V] Producent zastrzega sobie prawo do wprowadzania zmian bez powiadomienia. 31

32 SU MO TU WE TH FR SA SERIA MINI-VRF II, SERIA VRF II Typoszereg systemów sterowania Typ MINI-VRF II Pilot VRF II Sterowanie indywidualne Pilot przewodowy UTY-RNKY UTY-RNKY Prosty pilot przewodowy UTB-RSKY UTB-RSKY Prosty pilotprzewodowy (bez wyboru trybu pracy) UTB-RHKY UTB-RHKY Pilot bezprzewodowy UTY-LNHY UTY-LNHY Odbiornik sygnału pilota UTB-YWB UTB-YWC UTB-YWB UTB-YWC Zestaw do odbioru sygnału pilota _ UTY-LRHYB1 Sterowanie centralne Sterownik grupowy UTY-CGGY UTY-CGGY Sterownik centralny UTY-DCGY UTY-DCGY Sterownik z ekranem dotykowym UTY-DTGY UTY-DTGY Oprogramowanie sterujące UTY-APGX UTY-PEGX UTY-APGX UTY-PEGX Interfejsy Interfejs grupowy UTY-VGGX UTY-VGGX Interfejs LONWORKS UTY-VLGX UTY-VLGX Interfejs BACnet UTY-ABGX UTY-ABGX Wzmacniacz sygnału UTY-VSGX UTY-VSGX Zewnętrzny przełącznikfunkcji UTR-YESA UTY-TEKX UTY-TEKX Narzędzia serwisowe Oprogramowanie serwisowe UTY-ASGX UTY-ASGX Zdalny monitoring UTY-AMGX UTY-AMGX 32

33 7 SU MO TU WE TH FR SA SU MO TU WE TH FR SA SU MO TU WE TH FR SA Tabela porównawcza sterowników Typ Typ Typ Pilot przewodowy Prosty pilot przewodowy Prosty pilot przewodowy Sterownik grupowy Sterownik centralny Sterownik z ekranem dotykowym Pilot *1 bezprzewodowy Oprogramowanie sterujące Nazwa modelu UTY-RNKY UTY-RSKY UTY-RHKY UTY-LNHY UTY-CGGY UTY-DCGY UTY-DTGY UTY-APGX Max. ilość grup pilotów podlegających sterowaniu Max. ilość jedn. wewn. podlegających sterowaniu Max. ilość grup podlegających sterowaniu _ Wł. / Wył. Ustawianie trybu pracy Ustawianie prędkości wentylatora Sterowanie Programator Wyświetlacz Funkcja sterowania klimatyzacją Nastawy temperatury Ograniczenie zakresu nastawy temperatury _ Tryb testowy Ustawianie żaluzji sterujących nawiewem góra/dół _ Ustawianie żaluzji sterujących nawiewem prawo/lewo _ Nastawa / tworzenie grup _ Blokada pilota _ Funkcja przeciwzamrożeniowa _ Tryb ekonomiczny _ Usterka _ Odszranianie Bieżący czas Dzień tygodnia Blokada pilota _ Wymuszone chłodzenie / grzanie _ Prezentacja adresu _ Czas Tydzień _ Tydzień Tydzień Rok Rok Programator systemowy Cykle wł./wył. - dzień 4 _ Cykle wł./wył. - tydzień 28 _ Programator czasu wł. / wył. _ Programator nocny Program Anulowanie nastaw programatora na 1 dzień Minimalny skok nastaw (minuty) Monitorowanie stanu pracy systemu _ Kalkulacja kosztów zużycia energii Historia błędów _ Awaryjne zatrzymanie _ *2 *2 _ Sterowanie przez internet _ z informacją o błędzie _ *1 Pilot ten nie posiada funkcji wyboru trybu pracy. *2 Funkcja dostępna wyłącznie poprzez zewnętrzny sygnał wejściowy. 33

34 SERIA MINI-VRF II, SERIA VRF II Systemy sterowania dla serii MINI-VRF II, VRF II Zarządzanie budynkiem Sterowanie centralne systemem VRF Sterowanie indywidualne systemem VRF System VRF Oprogramowanie sterujące UTY-APGX Pilot przewodowy UTY-RNKY Jedn. zew. Interfejs USB *2 (dostarczone osobno) Jedn. wew. Internet lub linia telefoniczna Prosty pilot przewodowy UTY-RSKY Zdalnie sterowany/ monitorowany system VRF Sterownik z ekranem dotykowym UTY-DTGY Prosty pilot przewodowy UTY-RHKY bez wyboru trybu pracy Wzmacniacz UTY-VSGX Sterownik centralny UTY-DCGY Odbiornik sygnału pilota UTB-YWB UTB-YWC Pilot bezprzewodowy UTY-LNHY Sterownik grupowy UTY-CGGY ( tylko VRF ) Interfejs Odbiornik sygnału pilota UTY-LRHYB1 (UTY-VGGX) System BMS/BAS *1 Bramka BACnet (oprogramowanie) UTY-ABGX Interfejs USB *2 (dostarczone osobno) lub Interfejs BMS / LONWORKS UTY-VLGX Czytnik kart Zewnętrzny przełącznik funkcji UTY-TEKX Oprogramowanie do zdalnego monitorowania UTY-AMGX (dostarczone osobno) Oprogramowanie serwisowe UTY-ASGX Urządzenie typu split /multi/ MINI-VRF II Interfejs UTY-VGGX Internet lub linia telefoniczna *2 Interfejs USB Interfejs USB*2 (VRF system side) (dostarczone osobno) (dostarczone osobno) Zdalne monitorowanie systemu VRF *1. BMS/BAS: systemy zarządzania budynkiem. *2. Interfejs USB typu U10 USB Network Interface of Echelon Corporation. Linia transmisji VRF Linia transmisji VRF Przewód pilota Kabel USB Sieć LONWORKS Ethernet Przewód sterujący split 34

35 SCHEMAT SYSTEMU OKABLOWANIA Konstrukcja okablowania systemu sterowania składa się z okablowania układu zasilania, linii transmisji oraz linii sterowania pilota. Całkowita długość okablowania (całkowita długość linii transmisji) może mieć długość do 3600m (przy zastosowaniu wzmacniaczy sygnału). Długość linii transmisji maks. 3600m Oprogramowanie sterujące UTY-APGX Możliwość sterowania maks jedn. wewn. Sterowanie klimatyzacją Monitorowanie pracy System monitorowania stanu Podział kosztów zużycia energii Układ chłodniczy 1 Układ chłodniczy 2 NW1 NW2 NW3 NW4 Interfejs USB Sterownik z ekranem dotykowym. Jeden sterownik może sterować pracą 400 grup/400 jednostek wewnętrznych. Internet lub publiczna linia telefoniczna (Zdalne monitorowanie) Interfejs grupowy Sterownik centralny. Maksymalnie 100 jednostek wewn. System zarządzania budynkiem BACnet Interfejs BACnet Sterownik grupowy Możliwość sterowania maks. 8 grupami pilota. BACnet Interfejs USB Linia sterowania pilota Możliwość sterowania maks. 16 jednostkami Odbiornik sygnału pilota. Jednostkami wewnętrznymi typu kasetonowego można sterować za pomocą pilota bezprzewodowego. Stanowisko operatora systemu BACnet LONWORKS Interfejs W systemie wyposażonym w panel dotykowy możliwe jest zastosowanie jednostek bez sterowników (sterowanych jedynie z poziomu panelu dotykowego) Odbiornik sygnału pilota Jednostkami wewnętrznymi typu kanałowego można sterować za pomocą pilota bezprzewodowego. Czytnik kart kluczy Linia transmisji Przewód 2-żyłowy, bezbiegunowy Sieć LONWORKS 2 piloty Jednostką wewnętrzną można sterować przy użyciu obu pilotów. Zewnętrzny przełącznik funkcji Jednostkami wewnętrznymi można sterować łącząc z układem czytniki kart-kluczy, w które wyposażone są np. pokoje hotelowe. System zdalnego monitorowania System monitorowania pozwala na utrzymanie pracy bez błędów i usterek. Wzmacniacz sygnału System zdalnego monitorowania Interfejs USB Interfejs grupowy Interfejs grupowy (po stronie systemu VRF) Oprogramowanie sterujące System Big multi Pojedynczy split (Zdalne monitorowanie) Internet lub publiczna linia telefoniczna Interfejs USB Oprogramowanie serwisowe Rozbudowane funkcje monitoringu i analizy w czasie montażu i serwisowania systemu. Linia transmisji Jednostka zewnętrzna Sterownik z ekranem dotykowym Prosty pilot przewodowy Przewód łączący jedn. zewn. (Zdalne monitorowanie) Jedn. wewn. (typ kasetonowy) Sterownik grupowy Pilot bezprzewodowy Linia pilota Przewód USB DOWOLNE KOMBINACJE INDYWIDUALNYCH PILOTÓW Możliwe jednoczesne stosowanie pilotów przewodowych, bezprzewodowych i prostych. (Zdalne monitorowanie) Jedn. wewn. (typ kanałowy) Oprogramowanie sterujące Pilot przewodowy Prosty pilot przewodowy Zewnętrzny przełącznik funkcji Odbiornik sygnału pilota Sieć LONWORKS Ethernet Linia sygnałowa (split) Linia sterownika grupowego 35
