Technologia zwiększonej wydajności wymiennika ciepła W jednostkach uzyskano równomierny rozkład prędkości przepływu

W efekcie zoptymalizowano wydajność wymiennika ciepła oraz uzyskano dużą oszczędność energii.

Wymiennik ciepła Rodzaj Top-flow Hi-FLEXi seria C Prędkość przepływu [m/s] czerpane Prędkość przepływu [m/s] czerpane

zapewniające cichą pracę Wentylator napędzany silnikiem DC Płynnie wirujący silnik wentylatora wykazuje tylko niski

Wentylator wysokoprzepływowy Silniki stałoprądowe w wentylatorach Wentylator wysoko-przepływowy Wysoko-wydajny

Nowe lamele w wymienniku z mniejszą stratą sprężu Kratka wylotowa o niskiej stracie ciśnienia Struktura żeberek w

1 Technologia zwiększonej wydajności wymiennika ciepła W jednostkach uzyskano równomierny rozkład prędkości przepływu powietrza w wentylatorze, jak i wymienniku ciepła. W efekcie zoptymalizowano wydajność wymiennika ciepła oraz uzyskano dużą oszczędność energii. Aktualny Model (typ z górnym wywiewem) wylotowe Efekt redukcji oporu wentylacji Spadek o 29% Wymiennik ciepła Wymiennik ciepła Rodzaj Top-flow Hi-FLEXi seria C Prędkość przepływu [m/s] czerpane Prędkość przepływu [m/s] czerpane Zmniejszone straty ciśnienia dzięki nowym lamelom Spadek o 20% Rodzaj Top-flow Hi-FLEXi seria C Technologie zapewniające cichą pracę Wentylator napędzany silnikiem DC Płynnie wirujący silnik wentylatora wykazuje tylko niski poziom drgań własnych, dzięki czemu generuje mniej hałasu. Wentylator wysokoprzepływowy Silniki stałoprądowe w wentylatorach Wentylator wysoko-przepływowy Wysoko-wydajny wentylator o średnicy Ø544 mm znacznie redukuje poziom hałasu. Nowe lamele w wymienniku z mniejszą stratą sprężu Kratka wylotowa o niskiej stracie ciśnienia Struktura żeberek w kratce jest harmonijnie dobrana do strumienia wyrzucanego przez obracające się śmigło wentylatora, dzięki czemu obniżony został opór aerodynamiczny stawiany przez kratkę wylotową. Nowe lamele w wymienniku ciepła Dzięki specjalnej konstukcji lamel uzyskaliśmy wysoką wydajność oraz niski poziom hałasu. Bardziej opływowa kratka wylotu powietrza 98

Cechy użytkowe Jednostka mimo zwartej kompaktowej konstrukcji zapewnia możliwość zastosowania jak w typowych systemach VRF.

Zastosowanie płaskiej formy obudowy poprawia elastyczność montażu, umożliwiając instalowanie w miejscach o ograniczonej powierzchni, wcześniej w ogóle

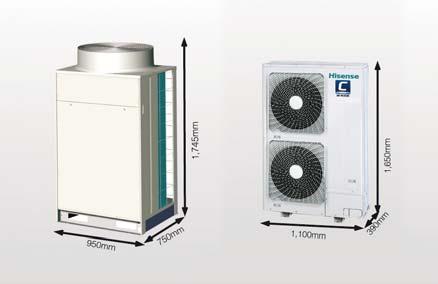

Najwyższej klasy zwarta i lekka konstrukcja W porównaniu do obecnego modelu z górnym wywiewem (top-flow) lekka i kompaktowa konstrukcja jednostki

Typ z górnym wywiewem Hi-FLEXi seria C Stosunek masy obniżony o 25% 225 kg 168 kg Top-flow 0,71 m 2 0,42 m 2 Obniżono zajmowaną powierzchnię o 40%

2 Cechy użytkowe Jednostka mimo zwartej kompaktowej konstrukcji zapewnia możliwość zastosowania jak w typowych systemach VRF. Kompaktowy i lekki korpus urządzenia ułatwia transport na miejsce oraz instalację. Zastosowanie płaskiej formy obudowy poprawia elastyczność montażu, umożliwiając instalowanie w miejscach o ograniczonej powierzchni, wcześniej w ogóle niedostępnych. Najwyższej klasy zwarta i lekka konstrukcja W porównaniu do obecnego modelu z górnym wywiewem (top-flow) lekka i kompaktowa konstrukcja jednostki zewnętrznej Hi-FLEXi serii C zapewnia łatwość i elastyczność instalacji. Typ z górnym wywiewem Hi-FLEXi seria C Stosunek masy obniżony o 25% 225 kg 168 kg Top-flow 0,71 m 2 0,42 m 2 Obniżono zajmowaną powierzchnię o 40% Urządzenia o zmniejszonej konstrukcji (slim) w eleganckiej formie Nieduża, kompaktowa jednostka zewnętrzna daje spore możliwości montażu w niewielkich przestrzeniach. Natomiast obniżone jednostki wewnętrzne (wys. tylko 192 mm) do niskich przestrzeni wewnątrzsufitowych dają się łatwo instalować w ciasnych/niskich przestrzeniach sufitowych domów mieszkalnych. Dzięki temu ww. jednostki wewnętrzne i elegancki wystrój wnętrz domów bardzo dobrze ze sobą współgrają. 99

Szeroka gama modeli dobrze dopasowana do różnorodnych projektów Szeroka gama wydajności jednostek zewnętrznych umożliwia

Projektant może wybrać właściwy typ i zakres wydajności zgodnie z ogólnym wystrojem wnętrza i jego umeblowaniem.

windą nawet w niedużych obiektach miejskich.

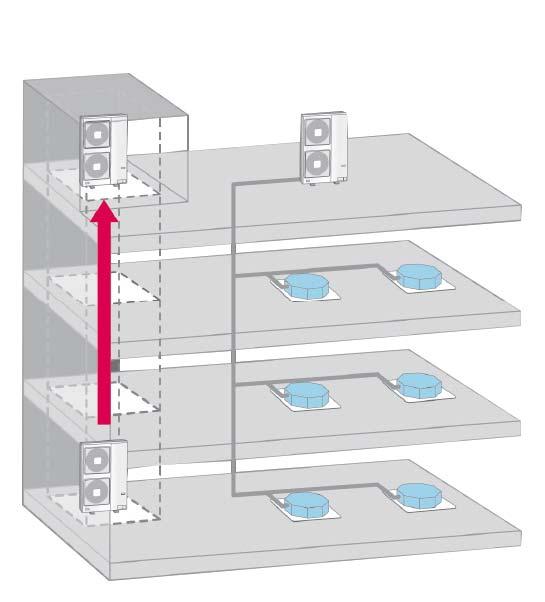

3 Szeroka gama modeli dobrze dopasowana do różnorodnych projektów Szeroka gama wydajności jednostek zewnętrznych umożliwia swobodne dobranie żądanego modelu do konkretnej aplikacji. Hisense oferuje ponadto 9 typów jednostek wewnętrznych do wyboru. Projektant może wybrać właściwy typ i zakres wydajności zgodnie z ogólnym wystrojem wnętrza i jego umeblowaniem. Większa wygoda w transporcie i podczas instalacji Mając lekki i kompaktowy korpus, jednostki daje się łatwo przewozić zwykłą windą nawet w niedużych obiektach miejskich. Dostawa agregatu na miejsce nie wymaga zastosowania specjalnego dźwigu transportowego. Nieduży ciężar i kompaktowe wymiary ułatwiają wymianę jednostek. Jednostkę można przenosić. Można ją dowieźć na miejsce instalacji windą.

Zaprojektowane na potrzeby długich instalacji rurowych Planowanie orurowanie można zaprojektować (i wykonać) na maksymalną długość 100 m (długość całkowita: 250 m.

4 Zaprojektowane na potrzeby długich instalacji rurowych Planowanie orurowanie można zaprojektować (i wykonać) na maksymalną długość 100 m (długość całkowita: 250 m. Długość orurowania: 100 m (długość równoważna: 125 m). Maks. długość odgałęzienia za 1-szym trójnikiem: 40 m. Maks. długość na dalszych odgałęzieniach: 15 m. Maks. przewyższenie pomiędzy ODU i IDU: - 50 m, gdy ODU jest wyżej niż IDU albo - 40 m, gdy IDU jest wyżej niż ODU. Całkowita długość orurowania: 250 m

5 Specyfikacje jednostek zewnętrznych [HP] 8HP 10HP 12HP Model Zasilanie Tryb: chłodzenia Tryb: grzania AC3Ø 380~415 V / 50 Hz AVW-76UESR AVW-96UESR AVW-114UESR AC3Ø 380 V / 60 Hz AVW-76U7SR AVW-96U7SR AVW-114U7SR Moc nominalna [kw] 22, ,5 [kbtu/h] 76,5 95,6 114,3 Moc pobierana [kw] 6,3 8,3 10,7 EER 3,6 3,4 3,1 Moc nominalna [kw] 25 31,5 37,5 [kbtu/h] 85,3 107,5 128 Moc pobierana [kw] 5,9 7,8 9,9 COP 4,2 4 3,8 Przepływ powietrza [m3/h] Wymiary zewnętrzne [mm] Wymiary transportowe [mm] Ciężar własny [kg] Ciężar całkowity [kg] Instalacja obiegu czynnika chłodniczego Maks. liczba podłączanych IDU Średnica rury gazowej [mm] 19,05 22,2 25,4 Średnica rury cieczowej [mm] 9,53 12,7 12, Maks. długość orurowania Przewyższenie Poziom ciśnienia akustycznego Zakres temperatur pracy ODU względem IDU [m] 50(40) 50(40) 50(40) IDU względem IDU [m] [db(a)] 53/55 56/58 56/61 Chłodzenie [ C] DB 5~43 5~43 5~43 Grzanie [ C] WB 20~15 20~15 20~15 gdzie: IDU - jednostka wewnętrzna; ODU - jednostka zewnętrzna; DB - tsuchy; WB - tmokry. UWAGI 1. Podane wyżej wydajności nominalnej mocy chłodniczej i nominalnej mocy grzewczej odnoszą się do sytuacji, gdy jednostka zewnętrzna działa ze 100% obciążeniem jednostek wewnętrznych i zostały uzyskane zgodnie z JIS B8616: Warunki w trybie chłodzenia: Temp. wewnętrzna: 27 C DB (80 F DB) *1) : 19,5 C (67 F WB) *2) : 19,0 C (66,2 F WB) Temp. zewnętrzna: 35 C DB (95 F DB) Długość orurowania: 7,5 m; przewyższenie orurowania: 0 m. Warunki w trybie grzania: Temp. wewnętrzna: 20 C DB (68 F DB) Temp. zewnętrzna: 7 C DB (45 F DB), 6 C WB (43 F WB) 2. Powyższe wartości poziomu ciśnienia akustycznego odnoszą się do następujących warunków pomiarowych. Pomiar wykonany w odległości 1,5 metra od podłogi i 1,0 m od powierzchni panelu serwisowego jednostki. Dane w tabeli odnoszą się do jednostki wykonującej tryb chłodzenie. W trybie grzanie poziom ciśnienia akustycznego wzrasta o ok. 1~2 db. Podane wyżej wartości zmierzono w komorze bezechowej, dlatego w konkretnym miejscu instalacji (na obiekcie) trzeba dodatkowo uwzględnić dźwięk odbity. 102

Wymiary jednostki zewnętrznej Wymiary [mm] 2 otwory Wlot powietrza Elementy podstawy urządzenia Otwór na rury czynnika chłodniczego 2 otwory Zacisk uziemienia (śruba M5) Wylot powietrza Panel

6 Wymiary jednostki zewnętrznej Wymiary [mm] 2 otwory Wlot powietrza Elementy podstawy urządzenia Otwór na rury czynnika chłodniczego 2 otwory Zacisk uziemienia (śruba M5) Wylot powietrza Panel serwisowy Króciec przyłączeniowy dla rury cieczowej (Øa śrubunek dla złącza kielichowego) Króciec przyłączeniowy dla rury gazowej Øb) Użyć rury łączonej na śrubunek kielichowy Øb) (jest w zestawie z fabryki) 4 otwory do przymocowania jednostki do ściany (są po obu stronach) (Wkręty samogwintujące M5) Wylot powietrza Otwór przepustowy (przebić zaślepienie) dla rur czynnika chłodniczego i przewodów zasilających Otwór przepustowy (przebić zaślepienie) dla rur czynnika chłodniczego i przewodów zasilających Odprowadzenie skroplin: Skropliny powstają w trybie grzania lub w procesie odszraniania. 1. Wybierz miejsce ustawienia jednostki, zapewniające dobry odpływ skroplin. Zapewnij odpowiedni rowek drenażowy. 2. Prowadząc przewód odprowadzający skropliny uważaj, żeby nie szedł w nachyleniu do góry, ażeby uniknąć spływania skroplin do tyłu. Zamontuj tackę skroplin pod jednostką zewnętrzną, aby zapewnić bezpieczne zbieranie wody odciekowej. Otwór na rury czynnika chłodniczego Widok od strony P Panel serwisowy Przypadek, gdy przeszkody przestrzenne wokół montowanej jednostki są po obu jej stronach, ale nie ma ich od góry: Przypadek, gdy nie ma przeszkód przestrzennych ani po obu stronach jednostki, ani od góry: UWAGI: 1. Mimo, że do jednostki został fabrycznie załadowany czynnik chłodniczy, wymagane będzie doładowanie go w ilości zależnej od faktycznie zrealizowanej długości instalacji. 2. Pod obudową jednostki znajdują się zawory odcinające. 3. W przypadku, gdy został naniesiony wymiar 170, możliwe jest wykonanie przyłączenia rur instalacyjnych od dołu w sposób, nie kolidujący z podstawą (płytą fundamentową) etc. 4. Wymiar oznaczony symbolem * to rozstaw otworów montażowych na śruby fundamentowe. 5. Jeśli długość orurowania przekracza 70 m, to do wykonania linii cieczowej trzeba użyć rury o średnicy Ø12,7, a nie Ø9,53. (Dotyczy tylko: AVW-76UE(7)SR.) Wymiar Model A B AVW-76UE(7)SR 9,53 19,05 AVW-96UE(7)SR 12,7 22,2 AVW-114UE(7)SR 12,7 22,2 103
