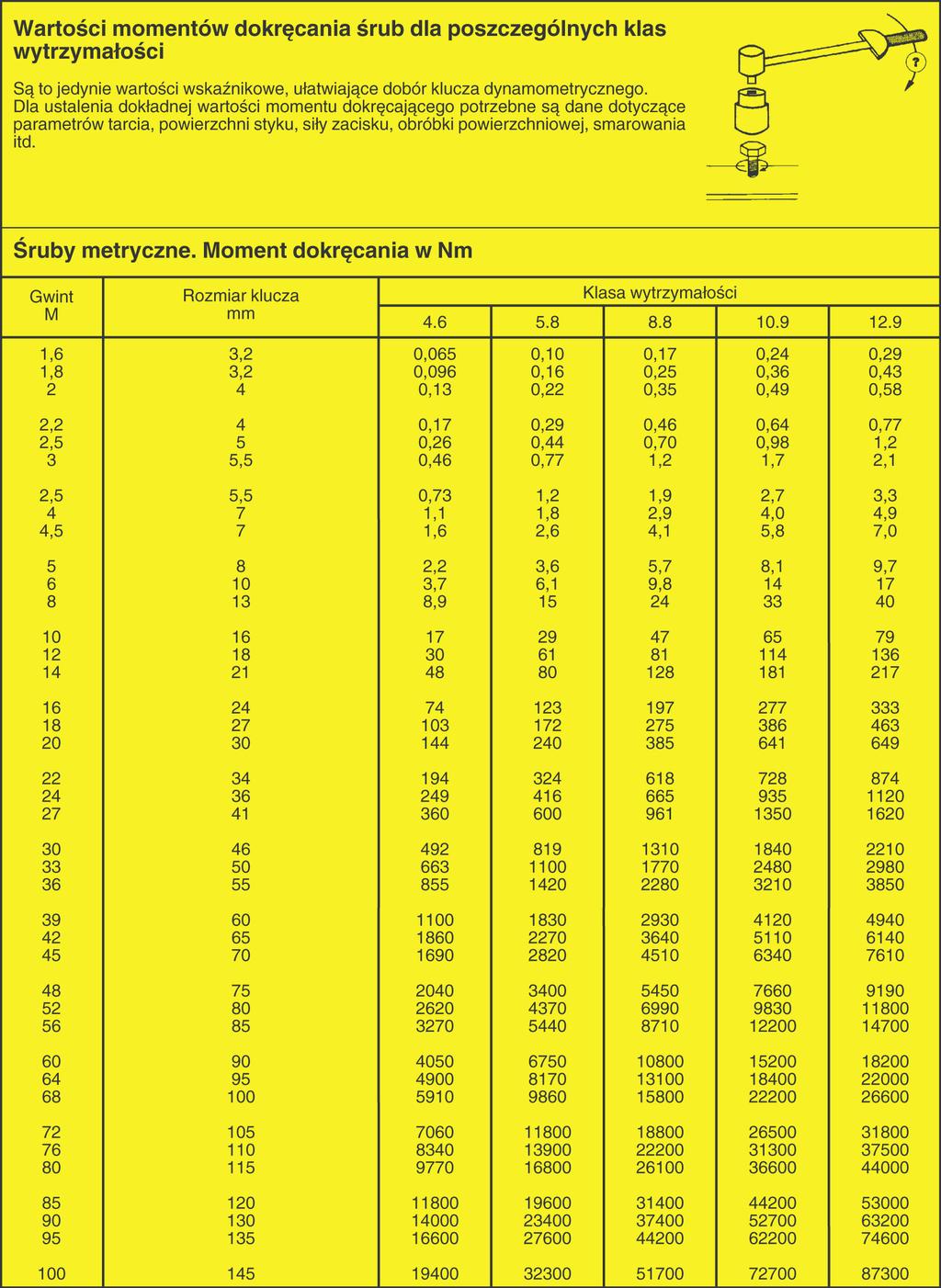

1 Klucze dynamometryczne Momenty dokręcania śrub 342

2 Momenty dokręcania śrub Klucze dynamometryczne Klasa wytrzymałości Klasa wytrzymałości 343

3 Klucze dynamometryczne Momenty dokręcania śrub 344 Klucze dynamometryczne trzaskowe Ferax. Z mechanizmem zapadkowym umożliwiającym zarówno normalne dokręcanie, jak i kontrolę końcową wartości momentu. Działanie w obu kierunkach, ale kontrola wartości momentu tylko przy obrotach w prawo. Z sygnalizacją dźwiękowo-wibracyjną. Blokada nastawionej wartości. Podziałka w Nm i kgm. (Gwarantowana dokładność ±4%.) W etui z tworzywa. Nr art Zakres momentu, maks. Nm 210 Zakres momentu, min. Nm 28 Konstrukcja Trzask. chwytu Kwadrat Rozmiar chwytu cale 1/2 Dokładność % 4 Długość mm 467

4 Klucze dynamometryczne trzaskowe Teng Tools. Z mechanizmem zapadkowym umożliwiającym zarówno normalne wkręcanie/wykręcanie śrub, jak i kontrolę końcową wartości momentu dokręcania. Działanie w obu kierunkach (przełączane dźwigienką) ale kontrola wartości momentu tylko przy obrotach w prawo. Wyposażony w skalę kątomierza - do końcowego dokręcania. Podziałka w Nm i funt stopa. Zabezpieczenie nastawy. Dokładność ± 3%. Powierzchnia matowiona dla lepszej widoczności nastawianej wartości momentu. Podziałka do końcowego dokręcania np. śrub głowic silników. Nr 1292AG-ER i 1292AG-E4R z kontrolą wartości momentu przy obrotach zarówno w prawo jak i w lewo. Do każdego klucza dołączone jest świadectwo kalibracji. Klucze dynamometryczne Nr art Nr art. dostawcy 1492AG-E 3892AG-E1 3892AG-E3 1292AG-ER 1292AG-EP Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 1/4 3/8 3/8 1/2 1/2 Dokładność % Długość mm Masa kg 0,58 0,58 0,58 1,34 1, Nr art Nr art. dostawcy 1292AG-E4 1292AG-E4R 3492AG-E 3492AG-ER 3492AG-E1 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 1/2 1/2 3/4 3/4 3/4 Dokładność % Długość mm Masa kg 2,4 2,4 3,84 3,84 6, Nr art Nr art. dostawcy 3492AG-E2 Zakres momentu, maks. Nm 980 Zakres momentu, min. Nm 140 Zakres momentu funtxstopa 700 Zakres momentu, min. funtxstopa 100 Konstrukcja Trzask. chwytu Kwadrat Rozmiar chwytu cale 3/4 Dokładność % 3 Długość mm 1213 Masa kg 6,61 Nr art. Akcesoria Opis Opak. szt Zestaw naprawczy Zestaw naprawczy Zestaw naprawczy Zestaw naprawczy Zestaw naprawczy Zestaw naprawczy Zestaw naprawczy Zestaw naprawczy Zestaw naprawczy Zestaw naprawczy 1 345

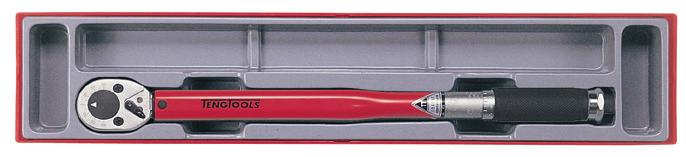

5 Klucze dynamometryczne Klucze dynamometryczne trzaskowe Teng Tools. Z mechanizmem zapadkowym umożliwiającym zarówno normalne wkręcanie/wykręcanie śrub, jak i kontrolę końcową wartości momentu dokręcania. Działanie w obu kierunkach (przełączane dźwigienką) ale kontrola wartości momentu tylko przy obrotach w prawo. Wyposażony w skalę kątomierza do dokręcania końcowego. Wskazanie w Nm i funt stopa. Zabezpieczenie nastawienia. Dokładność ±3%. Powierzchnia matowiona dla lepszej widoczności nastawianej wartości. Podziałka w stopniach do dokręcania np. głowicy silnika. Dostarczany w pojemniku z tworzywa sztucznego z miejscem na nasadki. Pasuje do skrzynek i wózków narzędziowych Teng Tools. Nr art Teng Tools Nr TTX1292 Zakres momentu obr. Nm Zakres momentu funtxstopa Czop chwytowy cale 1/2 Liczba zębów szt. 24 Długość całk. mm 465 Wymiary pojemnika mm 560x110x40 Masa kg 1.65 Nr art. Akcesoria Opis Opak. szt Zestaw naprawczy 1 Teng Tools. Zestaw zawierający dwa klucze dynamometryczne, 3/8 110 Nm i 1/2 210 Nm, wyposażone w podziałkę kątową do dociągania. Dokładność ±3%. W pojemniku wstawianym z tworzywa sztucznego. Narzędzia umieszczone są we wkładzie gąbkowym EVA posiadającym trzy warstwy o różnych barwach. Pojemniki pasują do skrzynek i wózków narzędziowych Teng Tools. Nr art Teng Tools Nr TEX1238 Ilość części szt. 2 Klucz dynamometryczny 3/8 Nm (15-81 lbf.ft) Klucz dynamometryczny 1/2 Nm ( lbf.ft) Wymiary pojemnika mm 560x110x40 Masa kg Opak. zest 1 Teng Tools. Klucze dynamometryczne z nastawioną wartością momentu, o stałym rozmiarze. Wykonane zgodnie z normą ISO Dokładność ±3%. Nr art Nr art. dostawcy TQS018 TQS042 TQS055 TQS065 Nastawiony moment Nm Konstrukcja Trzask. Trzask. Trzask. Trzask. Dokładność % Masa kg 0,396 0,428 0,546 0,576 Rozmiar klucza mm Teng Tools. Zestaw zawierający 4 klucze dynamometryczne o stałym rozmiarze z nastawionym stałym momentem. Można używać np. do dokręcania złączek mosiężnych w instalacjach klimatyzacyjnych. Wykonanie zgodnie z normą ISO Dokładność ±3%. Dostarczany w walizce z tworzywa sztucznego. Nr art Teng Tools Nr ACD01 Moment ustawiony fabrycznie Nm 18, 42, 55, 65 Rozmiar klucza mm 17, 22, 26, 29 Masa kg Opak. zest 1 346

6 Klucze dynamometryczne trzaskowe Teng Tools. Klucze dynamometryczne z nastawioną wartością momentu. Wykonanie zgodne z ISO Dokładność ±3%. Nr art Nr art. dostawcy 1292AG AG AG-120 Nastawiony moment Nm Konstrukcja Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 1/2 1/2 1/2 Dokładność % Długość mm Masa kg 1,4 1,4 1,4 1 1 Nr art Nr art. dostawcy 1292AG-140 Nastawiony moment Nm 140 Konstrukcja Trzask. chwytu Kwadrat Rozmiar chwytu cale 1/2 Dokładność % 3 Klucze dynamometryczne Długość mm 513 Masa kg 1,4 Teng Tools. Zestaw 4 kluczy dynamometrycznych z momentem ustawionym fabrycznie. Wykonane zgodnie z ISO Dokładność ±3%. Chromowane na mat. W załączeniu oddzielny wieszak ścienny. Zestaw dostarczany jest w tworzywowym pojemniku typu PS z odłączaną pokrywą, pasującym do skrzynek i wózków narzędziowych Teng Tools. Nr art Teng Tools Nr TTPSTQ04 Liczba kluczy szt. 4 Chwyt r cale 1/2 Nastawiony moment Nm 90, 110, 120, 140 Liczba zębów szt. 24 Długość kluczy mm 513 Wymiary pojemnika mm 570x262x73 Masa kg 5.8 Opak. zest 1 Nr art. Akcesoria Opis Opak. zest Sam wieszak 1 Teng Tools. Klucz dynamometryczny z 4 wartościami momentu ustawionymi fabrycznie. Dokładność ±3%. Przełączany kierunek pracy lewo-prawo. Głowiczka zapadkowa z 45 zębami. Dostarczany w etui z tworzywa sztucznego. Nr art Nr art. dostawcy Nastawiony moment Nm Nm Nm Nm 1292Q Konstrukcja Trzask. chwytu Kwadrat Rozmiar chwytu cale 1/2 Dokładność % 3 Długość mm 488 Masa kg 1,

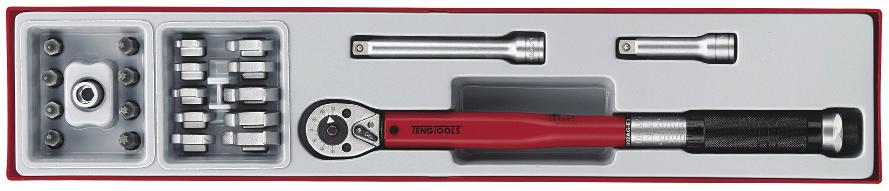

7 Klucze dynamometryczne Klucze dynamometryczne trzaskowe Teng Tools. Zestaw składający się z klucza dynamometrycznego, 10 kluczy pazurowych, 1 nasadki pod groty wymienne, 8 grotów Torx, oraz trzpieni przedłużających 75 i 125 mm. W załączeniu indywidualne świadectwo kalibracji. Dokładność ± 3%. Dostarczane w pojemniku TC, pasującym do skrzynek i wózków narzędziowych Teng Tools. Nr art Teng Tools Nr TTX3892 Rozmiar chwytu r cale 3/8 Zakres momentu ISO Nm Zakres momentu calowy funtxstopa Liczba zębów szt. 24 Długość klucza mm 365 Klucze pazurowe mm Groty typu Torx Nr TX Wymiary pojemnika mm 560x110x60 Masa kg 0.9 Opak. zest 1 Nr art. Akcesoria Opis Opak. zest Zestaw naprawczy 1 Norbar. Seria Professional z podziałką i głowicą zapadkową Automotive. Wygodna, miękka rękojeść zapewnia lepszy chwyt. Duża czytelna podziałka w dwóch systemach jednostek (ISO oraz calowy). Nastawianie wartości momentu przeprowadza się w ten sposób, że wyciąga się tylną cześć rękojeści i pokręca się ją. Wszystkie części składowe są dobrze przystosowane do użytku przemysłowego. Małowymiarowa głowica zapadkowa. Klucze dynamometryczne spełniają lub przekraczają wymagania aktualnej normy ISO Dostarczany w skrzynce z tworzywa, ze świadectwem kalibracji. Nr art ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa 37,5 37, Zakres momentu, min. funtxstopa 7,5 7, Konstrukcja Trzask. Trzask. Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 3/8 1/2 3/8 1/2 1/2 Długość mm Masa kg 0,7 0,7 0,8 0,8 1, Norbar. Seria Professional bez podziałki, z głowicą zapadkową. Wygodna, miękka rękojeść zapewnia bardzo dobry chwyt. Wszystkie części składowe są dobrze przystosowane do użytku przemysłowego. Małowymiarowa głowica zapadkowa. Klucze dynamometryczne spełniają lub przekraczają wymagania aktualnej normy ISO Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne 10592, str UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać osobno. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 3/8 1/2 3/8 1/2 1/2 Długość mm Masa kg 0,6 0,6 0,7 0,7 1, Nr art Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. chwytu Kwadrat Kwadrat Rozmiar chwytu cale 1/2 3/4 Długość mm Masa kg 1,

8 Klucze dynamometryczne trzaskowe Norbar. Seria Professional duża, z podziałką i głowicą zapadkową. Biorąc pod uwagę zakres momentu, klucze serii są lekkie. Działanie kluczy jest niezależne od długości. Czytelna podziałka nastawcza. W skład wchodzi jako standard rękojeść przedłużająca, służąca do ułatwienia dociągania większych momentów (nie dotyczy ). Klucze dynamometryczne spełniają lub przekraczają wymagania aktualnej normy ISO Dostarczane ze świadectwem kalibracji. Klucze dynamometryczne Nr art Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 3/4 3/4 3/4 1 Długość mm Masa kg 4,0 5,2 5,8 6, Norbar. Model 5. Mały klucz dynamometryczny o wysokiej dokładności, którego wartość momentu nie jest uzależniona od długości ramienia. Chwyt narzędzia typu jak pod grot wkrętakowy. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789 na klucze dynamometryczne. Dostarczane są ze świadectwem kalibracji, w skrzynce z miejscem na różne narzędzia nasadkowe i głowicę zapadkową. Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm 5 5 Zakres momentu, min. Nm 1 1 Konstrukcja Trzask. Trzask. chwytu Sześciokąt Sześciokąt Długość mm Masa kg 0,12 0,12 1 Gedore. Mini. Do precyzyjnego dokręcania elementów połączeń gwintowych, tylko w prawo. Dokładne nastawianie momentu - śrubą z blokadą ustawienia. Podziałka naniesiona w Nm i lbf-in (funtach cal). Do stosowania w mechanice precyzyjnej, elektrotechnice, przemyśle optycznym itp. Dołączone indywidualne świadectwo kalibracyjne. Dokładność ±3%. Nr art Nr art. dostawcy Zakres momentu, maks. Nm 12 Zakres momentu, min. Nm 2,5 Zakres momentu funtxcal 106 Zakres momentu, min. funtxcal 18 Konstrukcja Trzask. chwytu Kwadrat Rozmiar chwytu cale 1/4 Dokładność % 3 Masa kg 0,25 Gedore. Mini. Do precyzyjnego dokręcania elementów połączeń gwintowych, tylko w prawo. Dokładne nastawianie momentu - śrubą z blokadą ustawienia. Podziałka naniesiona w Nm i lbf-in (funtach cal). Do stosowania w mechanice precyzyjnej, elektrotechnice, przemyśle optycznym itp. Dołączone indywidualne świadectwo kalibracyjne. Dokładność ±3%. Nr Zestaw. Zawiera, oprócz klucza , 8 nasadek 1/4, 13 nasadek wkrętakowych z grotem, rękojeść wkrętaka z końcówką 1/4, trzpienie przedłużające 55 i 97 mm, oraz głowicę zapadkową Dostarczane w plastikowym etui. Nr art. ( ) Gedore nr Nr Głowica zapadkowa cale 1/4 Rozmiary nasadek (chwyt r 1/4) mm , 8, 9, 10 Nasadki z grotem płaskim mm 4, 5, 5,5, 6, 7, 8, 9, 10 Nasadki z grotem sześciok. mm 3, 4, 5, 6 Nasadki z grotem Phillip Nr 1, 2, 3 Nasadki z grotem Torx Nr TXT20. T27, T30 Masa kg

9 Klucze dynamometryczne Klucze dynamometryczne trzaskowe Gedore. Torcofix K. Działanie zapadkowe w obu kierunkach, przełączane. Podwójna sygnalizacja dźwiękowo-wibracyjna zawiadamia o osiągnięciu zadanej wartości momentu. Podziałka (wewnętrzna, chroniona w trzonie) do bezpośredniego odczytu w Nm i lbf.ft (funtxstopa). Wartość momentu nastawiana mikrometrycznie, przez pokręcanie rękojeści. Dołączone indywidualne świadectwo kalibracyjne. Gwarantowana dokładność ±3%. Nr art Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa 3, Zakres momentu, min. funtxstopa 0,75 1,5 4 Konstrukcja Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Dokładność % Długość mm Masa kg 0,30 0,45 0, Nr art. Akcesoria Opis Opak. szt ( ) Zapasowy czop chwytowy kwadratowy 1 Gedore. Dremaster DMK. Z mechanizmem zapadkowym, przełączanym do pracy w prawo lub w lewo poprzez zmianę otworu osadzenia trzpienia chwytowego. Z sygnalizacją dźwiękowo-wibracyjną, wyzwalaną w chwili osiągnięcia nastawionej wartości momentu. Podziałka (wpuszczona w trzonek i chroniona przezroczystą osłonką) wyskalowana bezpośrednio w Nm i lbf.ft (funtxstopa). Aby uniknąć pomyłki przy odczycie, wartości w Nm i lbf.ft nie są widoczne jednocześnie, konieczne jest przesunięcie osłonki aby uwidocznić właściwe jednostki. Dla zapewnienia jak najlepszego chwytu rękojeść ukształtowana jest ergonomicznie z tworzywa dwukomponentowego. Nastawianie wartości momentu przeprowadza się w ten sposób, że wyciąga się tylną cześć rękojeści i pokręca, przy czym żółty znacznik na tylnej części sygnalizuje, że nastawa klucza nie jest zablokowana. W załączeniu indywidualny certyfikat kalibracji. Gwarantowana dokładność ±3%. Nr art Nr art. dostawcy DMK 100 DMK 200 DMK 300 DMK 400 DMK 550 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 1/2 1/2 1/2 3/4 3/4 Dokładność % Długość mm Masa kg 1,1 1,30 1,50 2,40 3, Nr art Nr art. dostawcy DMK 750 DMK 850 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. chwytu Kwadrat Kwadrat Rozmiar chwytu cale 3/4 3/4 Dokładność % 3 3 Długość mm Masa kg 4,90 5, Nr art. Akcesoria Opis Opak. szt Trzpień chwytowy zapasowy Trzpień chwytowy zapasowy Trzpień chwytowy zapasowy Trzpień chwytowy zapasowy Trzpień chwytowy zapasowy Trzpień chwytowy zapasowy Trzpień chwytowy zapasowy 1

10 Klucze dynamometryczne trzaskowe Gedore. Dremaster DMUK. Z mechanizmem zapadkowym, przełączanym dźwigienką do pracy w prawo lub w lewo. Kontrola wartości momentu tylko przy obrotach w prawo. Z sygnalizacją dźwiękowo-wibracyjną, wyzwalaną w chwili osiągnięcia nastawionej wartości momentu. Podziałka (wpuszczona w trzonek i chroniona przezroczystą osłonką) wyskalowana bezpośrednio w Nm i lbf.ft (funtxstopa). Aby uniknąć pomyłki przy odczycie, wartości w Nm i lbf. ft nie są widoczne jednocześnie, konieczne jest przesunięcie osłonki aby uwidocznić właściwe jednostki. Dla zapewnienia jak najlepszego chwytu rękojeść ukształtowana jest ergonomicznie z tworzywa dwukomponentowego. Nastawianie wartości momentu przeprowadza się w ten sposób, że wyciąga się tylną cześć rękojeści i pokręca, przy czym żółty znacznik na tylnej części sygnalizuje, że nastawa klucza nie jest zablokowana. W załączeniu indywidualny certyfikat kalibracji. Gwarantowana dokładność ±3%. Klucze dynamometryczne Nr art Nr art. dostawcy DMUK 100 DMUK 200 DMUK 300 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Dokładność % Długość mm Masa kg 1,20 1,40 1, Gedore. DREMOMETER. Klucz dynamometryczny wykonany ze stopu aluminium. Tylko do pracy w prawo. Konstrukcja mechanizmu wyzwalającego zapewnia operatorowi większą kontrolę nad narzędziem, gdy wartość momentu zbliża się do nastawionej, dzięki czemu przekroczenie nastawionego momentu jest bardzo małe. Nastawa klucza nie jest uzależniona od długości ramienia. Klucz nastawia się wg podziałki za pomocą wyciąganego klucza, znajdującego się w rękojeści. Blokada nastawienia. Podziałki w Nm oraz lbf-in (funt cal) lub lbf-ft (funt stopa). Klucz spełnia lub przekracza wymagania aktualnej normy ISO Dostarczany ze świadectwem kalibracji. Nr E. Dostarczany z 2 rękojeściami przedłużającymi Nr DRL. Wyposażony w przedłużacz o regulowanej długości mm. Przeznaczony m.in. do dokręcania śrub kół w pojazdach ciężarowych. Z podwójnym czopem chwytowym. Nr DXL i DSL z podwójnym czopem chwytowym. 1) 1900 mm z 2 rękojeściami przedłużającymi. Nr art ( ) Nr art. dostawcy AM A B BC C CD Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxcal Zakres momentu, min. funtxcal Konstrukcja Trzask. Trzask. Trzask. Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 1/4 3/8 1/2 1/2 1/2 3/4 Długość mm Masa kg 0,58 1,00 2,80 1,40 2,00 2, Nr art ( ) ( ) ( ) Nr art. dostawcy D DRL DS DSL DX DXL Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxcal Zakres momentu, min. funtxcal Konstrukcja Trzask. Trzask. Trzask. Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 3/4 3/4 3/4 3/4 3/4 3/4 Długość mm Masa kg 3,20 5,00 2,90 2,90 5,60 5, Nr art ( ) Nr art. dostawcy E Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxcal Zakres momentu, min. funtxcal Konstrukcja Trzask. Trzask. chwytu Kwadrat Kwadrat Rozmiar chwytu cale 1 1 1/2 Długość mm Masa kg 11,60 13,

11 Klucze dynamometryczne Klucze dynamometryczne trzaskowe Norbar. Seria Professional z podziałką i głowicą zapadkową Industrial. Wygodna, miękka rękojeść zapewnia lepszy chwyt. Duża czytelna podziałka w dwóch systemach jednostek (ISO oraz calowy). Nastawianie wartości momentu przeprowadza się w ten sposób, że wyciąga się tylną cześć rękojeści i pokręca się ją. Wszystkie części składowe są dobrze przystosowane do użytku przemysłowego. Małowymiarowa głowica zapadkowa, kwadratowy czop chwytowy grzybkowy. Klucze dynamometryczne spełniają lub przekraczają wymagania aktualnej normy ISO Dostarczany w skrzynce z tworzywa, ze świadectwem kalibracji. Nr art Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 1/2 1/2 1/2 3/4 Długość mm Masa kg 1,0 1,4 1,4 2, Gedore. DREMOMETER. Klucz dynamometryczny wykonany ze stopu aluminium, z prostokątnym chwytem pod wymienne główki narzędziowe. Tylko do pracy w prawo. Konstrukcja mechanizmu wyzwalającego zapewnia operatorowi większą kontrolę nad narzędziem, gdy wartość momentu zbliża się do nastawionej, dzięki czemu przekroczenie nastawionego momentu jest bardzo małe. Nastawa klucza nie jest uzależniona od długości ramienia. Klucz nastawia się wg podziałki za pomocą wyciąganego klucza, znajdującego się w rękojeści. Blokada nastawienia. Podziałki w Nm i lbf-in (funt cal ) lub lbf-ft (funt stopa). Klucz spełnia lub przekracza wymagania aktualnej normy ISO Dostarczany ze świadectwem kalibracji. Pasujące główki wymienne, patrz 5478-, Nr art ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxcal Zakres momentu, min. funtxcal Konstrukcja Trzask. Trzask. Trzask. chwytu Kwadrat Kwadrat Kwadrat Długość mm Masa kg 0,95 1,25 1,70 Uchwyt narzędziowy mm Gedore. DREMOMETER. Klucz dynamometryczny wykonany ze stopu aluminium, z walcowym chwytem pod wymienne główki narzędziowe. Tylko do pracy w prawo. Konstrukcja mechanizmu wyzwalającego zapewnia operatorowi większą kontrolę nad narzędziem gdy wartość momentu zbliża się do nastawionej, dzięki czemu wartość przekroczenia nastawionego momentu jest bardzo mała. Nastawa klucza nie jest uzależniona od długości ramienia. Klucz nastawia się wg podziałki za pomocą wyciąganego klucza, znajdującego się w rękojeści. Blokada nastawienia. Podziałki w Nm i lbf-in (funt cal ) lub lbf-ft (funt stopa). Klucz spełnia lub przekracza wymagania aktualnej normy ISO Dostarczany ze świadectwem kalibracji. Klucz dostarczany z przedłużnikiem rurowym. Pasujące główki wymienne, patrz , , Nr art. ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxcal Zakres momentu, min. funtxcal Konstrukcja Trzask. Trzask. Trzask. Trzask. chwytu Główki wymienne Główki wymienne Główki wymienne Główki wymienne Długość mm Masa kg 1,00 1,45 2,00 3,00 Uchwyt narzędziowy mm Nr art Nr art. dostawcy Zakres momentu, maks. Nm 1000 Zakres momentu, min. Nm 520 Zakres momentu funtxcal 730 Zakres momentu, min. funtxcal 380 Konstrukcja Trzask. chwytu Główki wymienne Długość mm 845 Masa kg 5,50 Uchwyt narzędziowy mm 28

12 Klucze dynamometryczne trzaskowe Norbar. Seria Professional duża, z podziałką - do główek wymiennych Ø 22 mm. Biorąc pod uwagę zakres momentu, klucze serii są lekkie. Działanie kluczy jest niezależne od długości. Czytelna podziałka nastawcza. Klucze dynamometryczne spełniają lub przekraczają wymagania aktualnej normy ISO 6789 na klucze dynamometryczne. Dostarczane ze świadectwem kalibracji. Pasujące główki wymienne, patrz Nr art Nr art. dostawcy Zakres momentu, maks. Nm 550 Zakres momentu, min. Nm 110 Zakres momentu funtxstopa 400 Zakres momentu, min. funtxstopa 80 Konstrukcja Trzask. chwytu Główki wymienne Długość mm 780 Masa kg 3,6 Uchwyt narzędziowy mm 22 Klucze dynamometryczne Do główek wymiennych z chwytem prostokątnym Gedore. Torcofix-SE. Z prostokątnym gniazdem do bezpośredniego osadzania główek wymiennych. Działanie w obu kierunkach. Rękojeść z tworzywa sztucznego. Nastawianie momentu przez pokręcanie rękojeści. Wyskalowane w Nm i funt stopa. Osiągnięcie zadanej wartości sygnalizowane dźwiękowo i wibracyjnie. Okienko z lupą i pierścieniem nastawczym z podziałką mikrometryczną 0.1 lub 1 Nm. Dokładność ±3%. Dostarczane bez główek wymiennych. Dołączone indywidualne świadectwo kalibracyjne Pasujące główki wymienne, patrz 5478-, Nr art Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm 5 10 Zakres momentu funtxstopa Zakres momentu, min. funtxstopa 1,5 4 Konstrukcja Trzask. Trzask. chwytu Główki wymienne Główki wymienne Dokładność % 3 3 Długość mm Masa kg 0,3 0,45 Uchwyt narzędziowy mm Teng Tools. Klucz dynamometryczny z prostokątnym chwytem do bezpośredniego osadzania główek wymiennych. Czytelne podziałki w Nm i funt stopa. Dostarczany z indywidualnym świadectwem kalibracyjnym, spełniającym wymagania normy ISO 9000:2000. Klucz dostarczany jest w pudełku z tworzywa sztucznego, spełniającego funkcję ochronną i służącego do przechowywania. Spełnia lub przekracza wymagania normy ISO Dokładność ±3%.Główki wymienne z gniazdem chwytowym 9x12 mm patrz str. 378 Główki wymienne z gniazdem chwytowym 14x18 mm patrz str. 379 Nr art Nr art. dostawcy TQWC100 TQWC200 TQWC500 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. chwytu Główki wymienne Główki wymienne Główki wymienne Dokładność % Długość mm Masa kg 0,928 1,060 2,510 Uchwyt narzędziowy mm

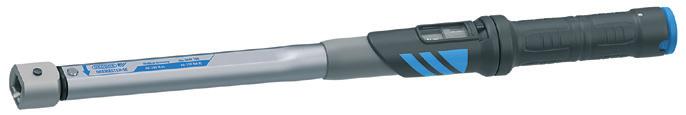

13 Klucze dynamometryczne Klucze dynamometryczne trzaskowe Do główek wymiennych z chwytem prostokątnym Gedore. Dremaster DMSE. Z prostokątnym gniazdem chwytowym do bezpośredniego osadzania główek wymiennych. Do pracy w prawo i w lewo. Z sygnalizacją dźwiękowo-wibracyjną, wyzwalaną w chwili osiągnięcia nastawionej wartości momentu. Podziałka (wpuszczona w trzonek i chroniona przezroczystą osłonką) wyskalowana bezpośrednio w Nm i lbf.ft (funtxstopa). Aby uniknąć pomyłki przy odczycie, wartości w Nm i lbf.ft nie są widoczne jednocześnie, konieczne jest przesunięcie osłonki aby uwidocznić właściwe jednostki. Dla zapewnienia jak najlepszego chwytu rękojeść ukształtowana jest ergonomicznie z tworzywa dwukomponentowego. Nastawianie wartości momentu przeprowadza się w ten sposób, że wyciąga się tylną cześć rękojeści i pokręca, przy czym żółty znacznik w tylnej części sygnalizuje, że nastawa klucza nie jest zablokowana. W załączeniu indywidualny certyfikat kalibracji. Gwarantowana dokładność do ±3%. Pasujące główki wymienne, patrz 5478-, Nr art Nr art. dostawcy DMSE 100 DMSE 150 DMSE 200 DMSE 300 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. Trzask. chwytu Główki wymienne Główki wymienne Główki wymienne Główki wymienne Dokładność % Długość mm Masa kg 0,8 1,0 1,1 1,3 Uchwyt narzędziowy mm Nr art Nr art. dostawcy DMSE 400 Zakres momentu, maks. Nm 400 Zakres momentu, min. Nm 80 Zakres momentu funtxstopa 300 Zakres momentu, min. funtxstopa 60 Konstrukcja Trzask. chwytu Główki wymienne Dokładność % 3 Długość mm Masa kg 2,0 Uchwyt narzędziowy mm Gedore. Torcofix FS. Z prostokątnym gniazdem do bezpośredniego osadzania główek wymiennych. Ze stałą wartością momentu, podawaną przy zamawianiu klucza. Działanie w obu kierunkach. Dokładność ±3%. Dostarczane bez główek wymiennych. Dołączone indywidualne świadectwo kalibracyjne. Pasujące główki wymienne, patrz 5478-, UWAGA: Przy zamawianiu należy podać żądaną wartość momentu. Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne 10592, str. 398 UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać w trybie indywidualnym. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Konstrukcja Trzask. Trzask. Trzask. Trzask. chwytu Główki wymienne Główki wymienne Główki wymienne Główki wymienne Dokładność % Długość mm Masa kg 0,21 0,27 0,34 0,75 Uchwyt narzędziowy mm

14 Klucze dynamometryczne trzaskowe Do główek wymiennych z chwytem okrągłym Gedore. Dremaster DMZ. Z podziałką - do osadzania główek wymiennych z chwytem okrągłym Ø 16 mm. Do pracy w prawo i w lewo. Z sygnalizacją dźwiękowo-wibracyjną, wyzwalaną w chwili osiągnięcia nastawionej wartości momentu. Podziałka (wpuszczona w trzonek i chroniona przezroczystą osłonką) wyskalowana bezpośrednio w Nm i lbf.ft (funtxstopa). Aby uniknąć pomyłki przy odczycie, wartości w Nm i lbf.ft nie są widoczne jednocześnie, konieczne jest przesunięcie osłonki aby uwidocznić właściwe jednostki. Dla zapewnienia jak najlepszego chwytu rękojeść ukształtowana jest ergonomicznie z tworzywa dwukomponentowego. Nastawianie wartości momentu przeprowadza się w ten sposób, że wyciąga się tylną cześć rękojeści i pokręca, przy czym żółty znacznik w tylnej części sygnalizuje, że nastawa klucza nie jest zablokowana. W załączeniu indywidualny certyfikat kalibracji. Gwarantowana dokładność do ±3%.Pasujące główki wymienne, patrz , Klucze dynamometryczne Nr art Nr art. dostawcy DMZ 100 DMZ 200 DMZ 300 DMZ 400 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. Trzask. chwytu Główki wymienne Główki wymienne Główki wymienne Główki wymienne Długość mm Masa kg 0,9 1,1 1,3 2,2 Uchwyt narzędziowy mm Nr art Nr art. dostawcy DMZ 550 DMZ 750 DMZ 850 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. chwytu Główki wymienne Główki wymienne Główki wymienne Długość mm Masa kg 3,6 4,7 5,0 Uchwyt narzędziowy mm Norbar. Seria Professional bez podziałki, do główek wymiennych z chwytem Ø 16 mm. Wygodna, miękka rękojeść zapewnia bardzo dobry chwyt. Wszystkie części składowe są dobrze przystosowane do użytku przemysłowego. Klucze dynamometryczne spełniają lub przekraczają wymagania aktualnej normy ISO Pasujące główki wymienne, patrz Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne 10592, str. [NoVersionPageNo] UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać w trybie indywidualnym. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Konstrukcja Trzask. Trzask. Trzask. Trzask. chwytu Główki wymienne Główki wymienne Główki wymienne Główki wymienne Prawo Prawo Prawo Prawo Lewo Lewo Lewo Długość mm Masa kg 0,6 0,6 0,8 1,1 Uchwyt narzędziowy mm Ilość w opak szt Lewo 355

15 Klucze dynamometryczne Klucze dynamometryczne łamane Torqueleader. TBN2 i TBN10 są to klucze dynamometryczne, które w chwili osiągnięcia nastawionego momentu miękko się uchylają, zmniejszając wartość przekroczenia momentu. Są dobrze przystosowane do prowadzenia montażu produkcyjnego i nie posiadają podziałki. Klucze posiadają zdejmowany kołnierz, umożliwiający wybór kąta łamania, tzn z powrotem automatycznym, lub 90 - z powrotem ręcznym. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO Ze świadectwem kalibracji mogą być dostarczane tylko klucze z chwytem zamontowanym na stałe. W tej serii oferowane są również modele z wysyłaniem sygnału w chwili osiągnięcia nastawionego momentu. Z chwilą wyzwolenia klucza aktywowany jest przełącznik, wysyłający sygnał prądowy. Sygnał ten może służyć jako potwierdzenie, że dany klucz osiągnął zadany moment, albo może zaświecać lampkę, lub przekazywać sygnał do układu automatyki PLC celem dalszego wykorzystania. Sygnał może być przesyłany kablem, albo drogą radiową (więcej informacji - patrz tabela). Klucze bezsygnałowe posiadają atest ESD. Standardowo klucze dostarczane są bez główek chwytowych. Pasujące główki chwytowe, patrz B&B Tools Poland oferuje usługę nastawiania wartości momentu, patrz usługi dynamometryczne. UWAGA! W przypadku usługi nastawy momentu zamówienie należy złożyć osobno. Prosimy o kontakt z działem obsługi klienta firmy Luna. Pasujące główki wymienne, patrz patrz Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne. UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać ręcznie. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art Nr art. dostawcy Zakres momentu, maks. Nm 2 10 Zakres momentu, min. Nm 0,2 1 Zakres momentu funtxstopa Zakres momentu, min. funtxstopa 1,8 9 Długość mm Masa kg 0,11 0,13 1 Torqueleader. ATB jest to spełniająca wymagania EPA seria kluczy dynamometrycznych łamanych, które w chwili osiągnięcia nastawionego momentu miękko się łamią o całe 20 stopni, zmniejszając wartość przekroczenia momentu. Zakres momentu kluczy powoduje, że mogą być one stosowane w różnych gałęziach przemysłu, od techniki lotniczej do ogólnego serwisu i napraw. Podziałka typu mikrometrycznego umożliwia szybkie i pewne nastawienie żądanej wartości momentu, a następnie jej zablokowanie aby nie dopuścić do niepożądanych zmian nastawionej wartości. Narzędzie spełnia lub przekracza wymagania aktualnej normy ISO 6789:2003. Pasujące główki wymienne, patrz str. 377 i Nr art. ( ) ( ) ( ) ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm 0,5 0, Długość mm Masa kg 0,24 0,27 0,29 0,29 0,30 0,30 Uchwyt narzędziowy mm Torqueleader. TBN25, 65 i 135 są to klucze dynamometryczne, które w chwili osiągnięcia nastawionego momentu miękko się łamią, zmniejszając wartość przekroczenia momentu. Klucze są dobrze przystosowane do prowadzenia montażu produkcyjnego i nie posiadają podziałki. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789 i dostarczane są ze świadectwem kalibracji. W tej serii oferowane są również modele z wysyłaniem sygnału w chwili osiągnięcia nastawionego momentu. Z chwilą wyzwolenia klucza aktywowany jest przełącznik, wysyłający sygnał prądowy. Sygnał ten może służyć jako potwierdzenie, że dany klucz osiągnął zadany moment, albo może zaświecać lampkę, lub wysyłać sygnał do układu automatyki PLC celem dalszego wykorzystania. Sygnał może być przesyłany kablem, albo drogą radiową (więcej informacji - patrz tabela). Standardowo klucze dostarczane są bez główek chwytowych. Pasujące główki wymienne, patrz str. 377 Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne 10592, str. 398 UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać ręcznie. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art. ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxcal Zakres momentu, min Długość mm Masa kg 0,41 0,75 0,9 1,1 Uchwyt narzędziowy mm Torqueleader. ATB jest to seria kluczy dynamometrycznych łamanych, które w chwili osiągnięcia nastawionego momentu miękko się łamią o całe 20 stopni, zmniejszając wartość przekroczenia momentu. Zakres momentu kluczy powoduje, że mogą być one stosowane w różnych gałęziach przemysłu, od techniki lotniczej do ogólnego serwisu i napraw. Podziałka typu mikrometrycznego umożliwia szybkie i pewne nastawienie żądanej wartości momentu, a następnie jej zablokowanie aby nie dopuścić do niepożądanych zmian nastawionej wartości. Narzędzie spełnia lub przekracza wymagania aktualnej normy ISO 6789:2003. Dokładność ±4% wartości nastawionej. Pasujące główki wymienne, patrz str. 369 Nr art. ( ) ( ) Rozmiar chwytu r cale 1/4 3/8 1 Nr art. ( ) ( ) Rozmiar chwytu r cale 3/8 1/2 1

16 Klucze dynamometryczne łamane Norbar. Seria przemysłowa, z podziałką i głowicą zapadkową. Klucze dynamometryczne o wzmocnionej budowie, z wyzwalaniem łamanym po przekroczeniu nastawionego momentu. Po zgięciu się narzędzia moment obrotowy obniża się. Klucze dynamometryczne spełniają lub przekraczają wymagania aktualnej normy ISO Dostarczane ze świadectwem kalibracji. Klucze dynamometryczne Nr art ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Rozmiar chwytu cale 3/4 3/4 3/4 1 3/4 3/4 Długość mm Masa kg 5,2 6,3 6,4 6,4 7,3 10, Norbar. Seria przemysłowa, z podziałką, do główek wymiennych Ø 22 mm. Klucze dynamometryczne o wzmocnionej budowie, z wyzwalaniem łamanym po przekroczeniu nastawionego momentu. Po zgięciu się narzędzia moment obrotowy obniża się. Klucze dynamometryczne spełniają lub przekraczają wymagania aktualnej normy ISO Dostarczane ze świadectwem kalibracji. Pasujące główki wymienne, patrz Nr art. ( ) Nr art. dostawcy Zakres momentu, maks. Nm 550 Zakres momentu, min. Nm 130 Zakres momentu funtxstopa 400 Zakres momentu, min. funtxstopa 100 Długość mm 935 Masa kg 4,6 Uchwyt narzędziowy mm 22 Klucze dynamometryczne wyzwalane Torqueleader. TSC i TSP to seria kluczy dynamometrycznych wyzwalanych, w których wartość przekroczenia nastawionego momentu jest bardzo mała, a więc klucz jest wyzwalany z dużą dokładnością. Ponadto nie jest ona uzależniona od długości narzędzia. Klucze zapewniają bardzo dużą dokładność dokręcenia złącza śrubowego. Niektóre modele nie mają podziałki - są nastawiane wstępnie, zapewniając dokładną wartość dokręcenia, nieuzależnioną od operatora. Wygodna rękojeść. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789 i dostarczane są ze świadectwem kalibracji. Posiadają atest ESD. B&B Tools Poland oferuje usługę nastawiania wartości momentu, patrz usługi dynamometryczne patrz str. 398 UWAGA! W przypadku usługi nastawy momentu zamówienie należy złożyć ręcznie. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art ( ) ( ) Nr art. dostawcy Nr Nr Nr Nr Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu Zakres momentu, min Rozmiar chwytu cale 1/4 1/4 1/4 1/4 Długość mm Masa kg 0,24 0,24 0,19 0, Torqueleader. TSN to seria kluczy dynamometrycznych wyzwalanych, w których wartość przekroczenia nastawionego momentu jest bardzo mała, a więc klucz jest wyzwalany z dużą dokładnością. Ponadto nie jest ona uzależniona od długości narzędzia. Klucze zapewniają bardzo dużą dokładność dokręcenia złącza śrubowego. Wszystkie modele są bez podziałki. Wynik dokręcania nie zależy od operatora. Wygodna rękojeść. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789 i dostarczane są ze świadectwem kalibracji. W tej serii oferowane są również modele z wysyłaniem sygnału w chwili osiągnięcia nastawionego momentu. Z chwilą wyzwolenia klucza aktywowany jest przełącznik, wysyłający sygnał prądowy. Sygnał ten może służyć jako potwierdzenie, że dany klucz osiągnął zadany moment, albo może zaświecać lampkę, lub przekazywać sygnał do układu automatyki PLC celem dalszego wykorzystania. Sygnał może być przesyłany kablem, albo drogą radiową (więcej informacji - patrz tabela). Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne 10592, str. 398 UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać w trybie indywidualnym. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa Rozmiar chwytu cale 1/4 3/8 1/2 Długość mm Masa kg 0,34 0,8 1,

17 Klucze dynamometryczne Klucze dynamometryczne izolowane Torqueleader. TBN I to klucz dynamometryczny w wykonaniu izolowanym, który po osiągnięciu nastawionego momentu miękko się łamie, dzięki temu wartość przekroczenia nastawionego momentu jest mała. Klucze mają izolację o wytrzymałości 50 V, umożliwiając pracę przy urządzeniach będących pod napięciem. Wszystkie modele są bez podziałki, dostarczane tylko z momentem nastawionym fabrycznie. Rękojeść jest bardzo wygodna. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789 i dostarczane są ze świadectwem kalibracji. Przy zamówieniu należy podać wartość nastawy momentu. UWAGA! W przypadku usługi nastawy momentu zamówienie należy złożyć osobno. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm 2 10 Zakres momentu, min. Nm 0,4 1,0 Zakres momentu funtxstopa Zakres momentu, min. funtxstopa 1,8 9,0 Konstrukcja Uchylny Uchylny chwytu Kwadrat Kwadrat Rozmiar chwytu cale 1/4 1/4 Długość mm Masa kg 0,17 0,17 Izolow. Tak Tak 1 Wkrętaki dynamometryczne Teng Tools. Do precyzyjnego dokręcania wkrętów i śrub. Praca tylko w prawo. Z chwytem r 1/4 oraz z adapterem do grotów g 1/4. Przydatny w mechanice precyzyjnej, elektronice i in. Dostarczany w pudełku z tworzywa. Dokładność ±6%. Nr art Nr art. dostawcy 1492SD Zakres momentu, maks. Nm 5 Zakres momentu, min. Nm 1 Teng Tools. Do precyzyjnego dokręcania wkrętów i śrub. Praca prawo- i lewoskrętna. Z chwytem r 1/4 oraz z adapterem do grotów g 1/4. Przydatny w mechanice precyzyjnej, elektronice i in. Dostarczany z pokrętłem poprzecznym z chwytem kwadratowym 1/4. Nr art Nr art. dostawcy 1492SDA Zakres momentu, maks. Nm 8 Zakres momentu, min. Nm 2 Zakres momentu funtxcal 70 Zakres momentu, min. funtxcal 20 Długość mm 160 Masa g Torqueleader. PRIME. Wkrętaki dynamometryczne bez podziałki, funkcja wyzwalania zapobiega zarówno zbyt mocnemu jak i zbyt słabemu dokręceniu. Nastawiane wstępnie dla ułatwienia montażu lub produkcji. Nastawianie wkrętaka wykonuje się na przyrządzie. Na końcówce jest przewidziane miejsce na etykietę kalibracyjną. Możliwe jest znakowanie barwne końcówki. Kontrola wartości momentu tylko przy obrotach w prawo, w lewo - tylko odkręcanie. Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać w trybie indywidualnym. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art Nr art. dostawcy Zakres momentu, maks. Nm 1,5 4,5 Zakres momentu, min. Nm 0,2 0,5 Dokładność % Długość mm Masa g

18 Wkrętaki dynamometryczne Klucze dynamometryczne Torqueleader. PRO. Wkrętaki dynamometryczne bez podziałki, funkcja wyzwalania zapobiega zarówno zbyt mocnemu jak i zbyt słabemu dokręceniu. Nastawiane wstępnie dla ułatwienia montażu lub produkcji. Ergonomiczna rękojeść dwukomponentowa. Nastawianie wkrętaka wykonuje się na przyrządzie. Na końcówce jest przewidziane miejsce na etykietę kalibracyjną. Możliwe jest znakowanie barwne końcówki. Kontrola wartości momentu tylko przy obrotach w prawo; w lewo - tylko odkręcanie. Narzędzia spełniają lub przekraczają wymagania najnowszej normy ISO 6789 i są dostarczane ze świadectwem kalibracji. Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne 10592, str. 398 UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać osobno. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm 0,25 0,25 1,5 1,5 4,5 4,5 Zakres momentu, min. Nm 0,05 0,05 0,2 0,2 0,5 0,5 Dokładność % Długość mm Masa g Nr art ( ) Nr art. dostawcy Zakres momentu, maks. Nm 13,5 13,5 Zakres momentu, min. Nm 2,5 2,5 Dokładność % 6 6 Długość mm Masa g Torquleader. Wkrętaki dynamometryczne ESD bez podziałki, funkcja wyzwalania zapobiega zarówno zbyt mocnemu jak i zbyt słabemu dokręceniu. Modele ESD są przeznaczone do bezpiecznego montażu elementów elektronicznych, oraz spełniają normy EPA z zakresu elektryczności statycznej. Nastawiane wstępnie dla ułatwienia montażu lub produkcji. Ergonomiczna rękojeść dwukomponentowa. Nastawianie wkrętaka wykonuje się na przyrządzie. Na końcówce jest przewidziane miejsce na etykietę kalibracyjną. Możliwe jest znakowanie barwne końcówki. Kontrola wartości momentu tylko przy obrotach w prawo, w lewo - tylko odkręcanie. Narzędzia spełniają lub przekraczają wymagania najnowszej normy ISO 6789 i są dostarczane ze świadectwem kalibracji. Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać osobno. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art. ( ) ( ) ( ) ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm 0,25 0,25 1,5 1,5 4,5 4,5 Zakres momentu, min. Nm 0,05 0,05 0,2 0,2 0,5 0,5 Dokładność % Długość mm Masa g Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm 13,5 13,5 Zakres momentu, min. Nm 2,5 2,5 Dokładność % 6 6 Długość mm Masa g Teng Tools. Zestaw zawiera wkrętak dynamometryczny, przedłużacz 1/4 o długości 100 mm, oprawkę do grotów, oraz 36 różnych grotów. Dokładność ±6%. Dostarczany w tworzywowym pojemniku z odłączaną pokrywą, pasującym do skrzynek i wózków narzędziowych Teng Tools. Nr art Teng Tools Nr TTSD39 Wkrętak dynamometryczny 1/4 -g Nm 1-5 Przedłużacz 1/4 - r mm 100 Groty płaskie mm 0.5x3 0.6x x x6.5 Groty krzyż. Phillips Nr Groty krzyż. Pozidriv Nr Groty typu TX Nr Groty typu TPX Nr Groty Rob Nr Groty GR Nr 2 (2 szt) Groty do gniazd sześciokątnych mm Wymiary pojemnika mm 265x142x50 Masa kg 0.66 Opak. zest 1 359

19 Klucze dynamometryczne Wkrętaki dynamometryczne Norbar. Wkrętak dynamometryczny TTS. Regulowany wkrętak dynamometryczny, z funkcją wyzwalania, nie dopuszczającą do zbyt mocnego dokręcenia śruby. Czytelna regulacja nastawionej wartości momentu, z blokadą. Narzędzia spełnia lub przewyższa wymagania najnowszej normy ISO Wykonanie trzyma tolerancję przez ponad kilka tysięcy dokręceń. Załączony certyfikat kalibracji dla kierunku prawoskrętnego. Wkrętak dostarczany jest z oprawką do grotów 1/4, jednak w przypadku wąskich tolerancji można zamiast oprawki wstawić grot typu zintegrowanego. Nr art Nr art. dostawcy Zakres momentu, maks. cnm Zakres momentu, min. cnm Długość mm Masa g Torqueleader. Wkrętaki dynamometryczne bez podziałki, wyzwalane, do pomieszczeń czystych. Oferujemy serię wkrętaków dynamometrycznych spełniających wymagania klasy 100 czystości pomieszczeń (Clean Room Class 100). Rękojeść z anodyzowanego aluminium pokrytego FTFE. Wszystkie elementy stalowe wykonane są ze stali nierdzewnej wysokiej jakości, albo pokryte są warstwą chroniącą od korozji. Uszczelnienia i środki smarne (specjalnie filtrowane) są dostosowane do tego typu zadań. Wkrętaki dynamometryczne są nastawiane wstępnie, ułatwiając prowadzenie montażu lub produkcji. Nastawianie wkrętaków dokonuje się na specjalnych przyrządach pomiarowych. Dzięki funkcji wyzwalania zapewniony jest właściwy moment dokręcenia połączenia. Działanie prawo- i lewoskrętne. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789, i dostarczane są ze świadectwem kalibracji.parab&b Tools Poland oferuje usługę nastawiania wartości momentu, patrz usługi dynamometryczne. UWAGA! W przypadku usługi nastawy momentu zamówienie należy złożyć osobno. Prosimy o kontakt z działem obsługi klienta firmy Luna. Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne 10592, str. 398 UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać ręcznie. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art. ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. cnm Zakres momentu, min. cnm Torqueleader. Ergo-Quickset. Regulowane wkrętaki dynamometryczne z funkcją wyzwalania. Łatwa i czytelna nastawa momentu, z blokadą nastawionej wartości. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789 i dostarczane są ze świadectwem kalibracji. Wszystkie wkrętaki mają atest EPA. Większe modele wyposażone są w chwyt 1/4 pod pokrętło poprzeczne, ułatwiające dociąganie większych wartości momentu. Nr art Nr art. dostawcy Zakres momentu, maks. cnm Zakres momentu, min. cnm Konstrukcja Wyzwal. Długość mm Masa g

20 Wkrętaki dynamometryczne Klucze dynamometryczne Torqueleader. Wkrętaki dynamometryczne bez podziałki, wyzwalane. Nastawiane wstępnie, ułatwiające prowadzenie montażu lub produkcji. UWAGA: Nastawianie wkrętaków dokonuje się na specjalnym przyrządzie pomiarowym! Ergonomiczna i wygodna rękojeść gumowa. Rękojeść jest odporna na większość olejów i smarów. Wyzwalanie momentu w obu kierunkach. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789:2003. Każdy model ma swoje barwne oznaczenie, dla łatwiejszego rozróżnienia. Wszystkie wkrętaki mają gniazdo chwytowe sześciokątne 1/4 dla osadzenia grotu wkrętakowego. Odpowiednie łączniki pośrednie o rozmiarach 1/4, 3/8 lub 1/2 można znaleźć w katalogu B&B TOOLS pod nazwą łączniki czworokątne. Wszystkie wkrętaki tej serii są wykonane w wersji ESD. Rozwiązaniem ekonomicznym jest nabywanie narzędzi w zestawach po 10 sztuk. Zestaw dostarczany jest w pudełku, z narzędziem regulacyjnym oraz indywidualnym świadectwem kalibracyjnym dla każdego z wkrętaków. B&B Tools Poland oferuje usługę nastawiania wartości momentu, patrz usługi dynamometryczne. UWAGA! W przypadku usługi nastawy momentu zamówienie należy złożyć osobno. Prosimy o kontakt z działem obsługi klienta firmy Luna. Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne 10592, str. 398 UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać ręcznie. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art. ( ) ( ) ( ) Nr art. dostawcy PSE 25 FH PSE 150 FH PSE 450 FH Zakres momentu, maks. cnm Zakres momentu, min. cnm 0,5 2 6 Długość mm Masa g Nr art. ( ) Nr art. dostawcy PSE 1350 FH Zakres momentu, maks. cnm 1350 Zakres momentu, min. cnm 100 Długość mm 121 Masa g 229 Torqueleader. Wkrętaki dynamometryczne bez podziałki, wyzwalane. Nastawiane wstępnie, ułatwiające prowadzenie montażu lub produkcji. Nastawianie wkrętaków dokonuje się na specjalnym przyrządzie pomiarowym. Dzięki funkcji wyzwalania zapewniony jest właściwy moment dokręcenia połączenia. Działanie prawo- i lewoskrętne. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789, i dostarczane są ze świadectwem kalibracji. Luna oferuje usługę nastawiania wartości momentu, patrz usługi dynamometryczne. UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać osobno. Prosimy o kontakt z działem obsługi klienta firmy Luna. Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. cnm Zakres momentu, min. cnm 2 0,5 2 Długość mm Masa g Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. cnm ,6 Zakres momentu, min. cnm 6 1 Długość mm Masa g

21 Klucze dynamometryczne Wkrętaki dynamometryczne Wera. Rapidaptor. Z szybkomocującym uchwytem grotu. Moment nastawiany. Do używania z grotami wkrętakowymi 1/4 g. Dokładność ±6%. Rękojeść dwukomponentowa typu Kraftform. Nr 7442 z rękojeścią pistoletową. Nr art Nr art. dostawcy Zakres momentu, maks. Nm 1,2 1,2 1,2 Zakres momentu, min. Nm 0,3 0,3 0,3 Długość mm Opak. SB 1 SB 1 SB Wera. Wkrętak dynamometryczny specjalnie przeznaczony do płytek skrawających. Płytka skrawająca musi być dokręcona z właściwym momentem aby zminimalizować ryzyko obluzowania, albo zbyt mocnego dokręcenia, sprawiającego trudności przy jej wymianie. Wkrętak dynamometryczny każdego rozmiaru posiada swój stały moment, nie ma żadnych ruchomych ani wymiennych części, które mogłyby zmienić nastawę i zakłócić bezpieczeństwo osób lub narzędzia skrawającego. Każdy wkrętak ma czytelne oznaczenie rozmiaru i momentu. Po osiągnięciu właściwej wartości momentu wkrętak przestaje ciągnąć, wydając wyraźne trzeszczenie, zapobiegając przeciążeniu śruby. Przy odkręcaniu nie ma ograniczenia momentu. Rękojeść o budowie wzmocnionej (Kraftform) wykonana z dwóch różnych materiałów - twardego tworzywa i wstawek gumowych, dla uzyskania jak najlepszego chwytu. Nr art Nr art. dostawcy 300TX 6 300TX 7 300TX 8 300TX 9 300TX TX 15 Zakres momentu, maks. Nm 0,6 0,9 1,2 1,4 2,0 3, Wera. Wkrętak dynamometryczny specjalnie przeznaczony do płytek skrawających. Płytki skrawająca musi być dokręcona z właściwym momentem aby zminimalizować ryzyko obluzowania, albo zbyt mocnego dokręcenia, sprawiającego trudności przy wymianie płytki. Wkrętak dynamometryczny każdego rozmiaru posiada swój stały moment, nie ma żadnych ruchomych ani wymiennych części, które mogłyby zmienić nastawę i zakłócić bezpieczeństwo osób lub narzędzia skrawającego. Każdy wkrętak ma czytelne oznaczenie rozmiaru i momentu. Po osiągnięciu właściwej wartości momentu wkrętak przestaje ciągnąć, wydając wyraźne trzeszczenie, zapobiegając przeciążeniu śruby. Przy odkręcaniu nie ma ograniczenia momentu. Rękojeść o budowie wzmocnionej (Kraftform) wykonana z dwóch różnych materiałów - twardego tworzywa i wstawek gumowych, dla uzyskania jak najlepszego chwytu. Nr art Nr art. dostawcy 3006 IP 3007 IP 3008 IP 3009 IP IP IP Zakres momentu, maks. Nm 0,6 0,9 1,2 1,4 2,0 3, Wera. Z rękojeścią kątową. Wkrętak dynamometryczny specjalnie przeznaczony do płytek skrawających. Płytki skrawające muszą być dokręcane z właściwym momentem aby zminimalizować ryzyko obluzowania się, albo zbyt mocnego dokręcenia, sprawiającego trudności przy wymianie płytki. Wkrętak dynamometryczny Wera każdego rozmiaru posiada swój stały moment, nie ma żadnych ruchomych ani wymiennych części, które mogłyby zmienić nastawę i zakłócić bezpieczeństwo osób lub narzędzia skrawającego. Każdy wkrętak ma czytelne oznaczenie rozmiaru i momentu. Po osiągnięciu właściwej wartości momentu wkrętak przestaje ciągnąć, wydając wyraźne trzeszczenie, zapobiegając przeciążeniu śruby. Przy odkręcaniu nie ma ograniczenia momentu. Rękojeść o budowie wzmocnionej (Kraftform) wykonana z dwóch różnych materiałów - twardego tworzywa i wstawek gumowych, dla zapewnienia jak najlepszego chwytu. Nr art Nr art. dostawcy 300 IP/5.0 Nm Zakres momentu, maks. Nm 5,0 Długość mm 160 Opak. SB 1

22 Ogranicznik momentu Klucze dynamometryczne Torqueleader. RTU tworzą serię wyzwalanych ograniczników momentu, które można używać z wkrętarkami mechanicznymi lub narzędziami ręcznymi w sytuacji gdy istnieje wymóg ograniczenia wartości momentu przy dokręcaniu. Konstrukcja ogranicznika powoduje, że w chwili osiągnięcia nastawionej uprzednio wartości następuje wyzwolenie mechanizmu ograniczającego i moment dokręcający dalej nie wzrasta. Powtarzalność wynosi ± 6%. Ograniczniki momentu nastawia się w przyrządach do pomiaru momentu. Luna oferuje usługę nastawiania żądanej wartości momentu, patrz usługi dynamometryczne 10592, str. [NoVersionPageNo] UWAGA! W przypadku usługi nastawy momentu zamówienie należy składać w trybie indywidualnym. Prosimy o kontakt z działem obsługi klienta firmy Luna Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy RTU 170 RTU 450 RTU 1000 RTU 170 HEX RTU 450 HEX RTU 1000 HEX Zakres momentu, maks. Nm 1,7 4,5 10 1,7 4,5 10 Zakres momentu, min. Nm 0, ,1 1 4 Zakres momentu funtxcal Zakres momentu, min. funtxcal 0, , Czop chwytowy, wyjście cale 3/8 3/8 3/8 1/4 1/4 1/4 Prędkość obrotowa r/min Ilość w opak szt Klucze dynamometryczne kontrolne, mechaniczne Torqueleader. Seria DS - klucze dynamometryczne kontrolne o wzmocnionej budowie. Wykonane z aluminium, dzięki temu mają małą masę w stosunku do wymiarów. Z ochroną przeciążeniową na wypadek niewłaściwego użycia. Czytelna podziałka z funkcją wskazówki ciągniętej. Niezależne od długości. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789 i dostarczane są ze świadectwem kalibracji. Klucze dostarczane w pudełku plastikowym. 1) Wraz z drążkiem przedłużającym. Nr art. ( ) ( ) ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm 0,8 1,6 2, Zakres momentu funtxcal Zakres momentu, min. funtxcal Konstrukcja Mech. Mech. Mech. Mech. Mech. Mech. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Długość mm Masa kg 0,52 0,52 0,52 0,52 0,52 1, Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxcal Zakres momentu, min. funtxcal Konstrukcja Mech. Mech. Mech. Mech. Mech. Mech. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Długość mm Masa kg 1,49 1,41 1,54 1,41 1,54 3, Nr art. ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxcal Zakres momentu, min. funtxcal Konstrukcja Mech. Mech. Mech. chwytu Kwadrat Kwadrat Kwadrat Długość mm Masa kg 4,90 16,70 16,

23 Klucze dynamometryczne Elektroniczne kontrolne klucze dynamometryczne Teng Tools. Klucz dynamometryczny, elektroniczny, łatwy w użytkowaniu. Z możliwością - dla ułatwienia użytkowania - zaprogramowania 9 indywidualnych ustawień wartości tolerancji (%), wartości momentu i jednostki pomiarowej stosownie do konkretnych wymagań. Sygnał świetlny i akustyczny zawiadamia, że wartość momentu zbliża się do zaprogramowanej wartości. Po dokręceniu śruby świecenie diod LED sygnalizuje czy wartość momentu zawierała się w ustalonych granicach (dioda zielona), czy też była poniżej pożądanego zakresu (dioda pomarańczowa) lub powyżej (dioda czerwona). Dla każdego z ustawień momentu zapamiętywanych jest 9 ostatnich wartości momentu, które można w każdej chwili przywołać. Zasilanie ze standardowych baterii AA. Klucz dynamometryczny dostarczany jest w pudełku ochronnym z tworzywa sztucznego. Narzędzie spełnia lub przekracza wymagania normy ISO 6789:2003 i dostarczane jest ze świadectwem kalibracji. Dokładność ± 1%. Nr art Nr art. dostawcy 3892D D200 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxstopa Zakres momentu, min. funtxstopa 7 15 Konstrukcja Elektron. Elektron. chwytu Kwadrat Kwadrat Pamięć Tak Tak Oprogramowanie Tak Tak do dokumentacji Długość mm Masa kg 0,904 1,2 1 Nr art. Akcesoria Opis Opak. szt Zestaw naprawczy SB Zestaw naprawczy SB

24 Klucze dynamometryczne Elektroniczne kontrolne klucze dynamometryczne BMS. Elektroniczne klucze dynamometryczne PADDY ze sterowaniem mikroprocesorowym. Mogą służyć do pomiaru momentu, lub dokładnego ustalania wartości momentu. Mają duży wyświetlacz alfanumeryczny. Dokładność +/- 1% wartości wskazywanej w zakresie % danego zakresu. Działanie w obu kierunkach. Można zaprogramować, przy użyciu komputera lub bezpośrednio na kluczu, do 99 ustalonych dowolnie wartości momentu, wraz z wartościami granicznymi min. i maks., ewentualnie wyrażonymi w postaci przedziału procentowego tolerancji. Sygnał akustyczny i świetlny zawiadamia, że wartość momentu zbliża się, lub osiąga zaprogramowaną wartość. Realizują następujące funkcje: Track, Preset, Units, Peak, Upload, Set, Backlite, Recall, Clear, Date, Language i Com. Możliwość zapamiętania do 2094 wyników pomiarów w nastepujących jednostkach: cnm, Nm, Kgfcm, Kgfm, ozins, lbins i lbft. Wyniki rejestrowane są wraz z datą i czasem pomiaru. Zasilanie z 4 baterii AA. W załączeniu kable do przesyłu danych RS232/USB oraz oprogramowanie na PC kompatybilne z Windows, Excel i SPC. Możliwość wyboru języka spośród pięciu: angielski, francuski, niemiecki, włoski i hiszpański.pasujące główki wymienne, patrz 5478-, Na rys Na rys Nr art. ( ) ( ( ) ( ) ( ) ( ) 0201) Nr art. dostawcy TW010S TW020S TW050S TW100S TW135S TW150S Zakres momentu, maks. Nm Zakres momentu, min. Nm ,5 15 Konstrukcja Elektron. Elektron. Elektron. Elektron. Elektron. Elektron. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 1/4 1/4 3/8 3/8 3/8 1/2 Dokładność % PEAK Tak Tak Tak Tak Tak Tak TRACK Tak Tak Tak Tak Tak Tak Pamięć Tak Tak Tak Tak Tak Tak Oprogramowanie Tak Tak Tak Tak Tak Tak do dokumentacji Długość mm Masa kg 0,67 0,67 0,67 0,73 0,73 1,20 Uchwyt narzędziowy mm Nr art. ( ) ( ) ( ) ( ) ( ) ( ) Nr art. dostawcy TW200S TW300S TW340S TW600S TW800S TW1000S Zakres momentu, maks. Nm Zakres momentu, min. Nm Konstrukcja Elektron. Elektron. Elektron. Elektron. Elektron. Elektron. chwytu Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Kwadrat Rozmiar chwytu cale 1/2 1/2 1/2 3/4 3/4 3/4 Dokładność % PEAK Tak Tak Tak Tak Tak Tak TRACK Tak Tak Tak Tak Tak Tak Pamięć Tak Tak Tak Tak Tak Tak Oprogramowanie Tak Tak Tak Tak Tak Tak do dokumentacji Długość mm Masa kg 1,20 1,20 1,30 3,92 3,92 3,92 Uchwyt narzędziowy mm

25 Klucze dynamometryczne Elektroniczne kontrolne klucze dynamometryczne Na rys Na rys BMS. Elektroniczne klucze dynamometryczne PADDY moment/ kąt. Mogą służyć do pomiaru momentu, lub dokładnego ustalania wartości momentu. Klucz posiada duży wyświetlacz alfanumeryczny. Dokładność +/- 1% wskazywanej wartości momentu w zakresie % danego zakresu, a przy pomiarze kąta dokładność lepsza niż 0,5 stopnia. Działanie w obu kierunkach. Można zaprogramować, przy użyciu komputera lub bezpośrednio na kluczu, do 99 ustalonych dowolnie wartości momentu, wraz z wartościami granicznymi min. i maks., ewentualnie wyrażonymi w postaci przedziału procentowego tolerancji. Sygnał akustyczny i świetlny zawiadamia, że wartość momentu zbliża się, lub osiąga zaprogramowaną wartość. Realizują następujące funkcje: Track, Peak, Just Move, Angle and Torque, Set Torque, Set Torque and Angle, Preset Recall, Upload, Clear Mode, Partial Clear oraz All Memory Clear. Możliwość zapamiętania do 2094 wyników pomiarów w następujących jednostkach: cnm, Nm, Kgfcm, Kgfm, ozins, lbins i lbft. Wyniki rejestrowane są wraz z datą i czasem pomiaru. Klucz zasilany jest z 4 baterii AA. W załączeniu kable do przesyłu danych RS232/USB oraz oprogramowanie na PC kompatybilne z Windows, Excel i SPC. Możliwość wyboru języka spośród sześciu: angielski, francuski, niemiecki, włoski, portugalski i hiszpański. Pasujące główki wymienne, patrz 5478-, Nr art. ( ) ( ) ( ) ( ) ( ) Nr art. dostawcy TAW010 TAW020 TAW050 TAW100 TAW135 Zakres momentu, maks. Nm Zakres momentu, min. Nm ,5 Konstrukcja Elektron. Elektron. Elektron. Elektron. Elektron. chwytu Główki wymienne Główki wymienne Główki wymienne Główki wymienne Główki wymienne Rozmiar chwytu cale 1/4 1/4 3/8 3/8 3/8 Dokładność % PEAK Tak Tak Tak Tak Tak TRACK Tak Tak Tak Tak Tak Pamięć Tak Tak Tak Tak Tak Oprogramowanie Tak Tak Tak Tak Tak do dokumentacji Długość mm Masa kg 0,67 0,67 0,67 0,73 0,73 Uchwyt narzędziowy mm Nr art. ( ) ( ) ( ) ( ) ( ) Nr art. dostawcy TAW150 TAW200 TAW250 TAW300 TAW340 Zakres momentu, maks. Nm Zakres momentu, min. Nm Konstrukcja Elektron. Elektron. Elektron. Elektron. Elektron. chwytu Główki wymienne Główki wymienne Główki wymienne Główki wymienne Główki wymienne Rozmiar chwytu cale 1/2 1/2 1/2 1/2 1/2 Dokładność % PEAK Tak Tak Tak Tak Tak TRACK Tak Tak Tak Tak Tak Pamięć Tak Tak Tak Tak Tak Oprogramowanie Tak Tak Tak Tak Tak do dokumentacji Długość mm Masa kg 1,20 1,20 1,20 1,20 1,30 Uchwyt narzędziowy mm Nr art. ( ) ( ) ( ) Nr art. dostawcy TAW600 TAW800 TAW1000 Zakres momentu, maks. Nm Zakres momentu, min. Nm Konstrukcja Elektron. Elektron. Elektron. chwytu Główki wymienne Główki wymienne Główki wymienne Rozmiar chwytu cale 3/4 3/4 3/4 Dokładność % PEAK Tak Tak Tak TRACK Tak Tak Tak Pamięć Tak Tak Tak Oprogramowanie Tak Tak Tak do dokumentacji Długość mm Masa kg 3,92 3,92 3,92 Uchwyt narzędziowy mm

26 Elektroniczne kontrolne klucze Klucze dynamometryczne Gedore. Torcotronic III. Elektroniczny klucz dynamometryczny sterowany mikroprocesorem, z nastawianą wartością momentu lub kąta dociągania. Mocna konstrukcja, do pracy lewo- i w prawoskrętnej. Duży, czytelny, podświetlany wyświetlacz graficzny LCD, zapewnia łatwe komunikowanie się z użytkownikiem poprzez system ikon. Nastawę wykonuje się łatwo, przy wykorzystaniu czterech przycisków, które ponadto można zablokować, aby całkowicie uniezależnić ją od operatora. Pięć różnych nastaw pomiarowych oraz pięć różnych parametrów. Ergonomiczna, przyjemna w dotyku rękojeść. Klucz posiada jednostki Nm i lbf.ft (funtxstopa), oraz ma łatwą w obsłudze funkcję kalibracji. Dokładność ±1% wskazywanej wartości ±1 cyfra, rozdzielczość wyświetlacza ±0.1 Nm ±1. Klucz wyposażony jest w pamięć do 2000 pomiarów, które można przesłać do Microsoft Excel celem dalszej analizy. W załączeniu program do PC i kabel USB. Program współpracuje tylko z systemem operacyjnym Windows XP lub późniejszym. Klucz dostarczany jest z głowicą zapadkową (grzechotką) w etui z tworzywa sztucznego, oraz ze świadectwem kalibracji.pasujące główki wymienne, patrz 5478-, Nr art ( ) Nr art. dostawcy TT3KH 120 TT3KH 350 Zakres momentu, maks. Nm Zakres momentu, min. Nm Zakres momentu funtxcal 88,5 258, Zakres momentu, min. funtxcal 7,4 51,6 Konstrukcja Elektron. Elektron. chwytu Główki wymienne Główki wymienne Rozmiar chwytu cale 1/2 1/2 Dokładność % 1 1 Pamięć Tak Tak Oprogramowanie Tak Tak do dokumentacji Masa kg 0,9 1,2 Uchwyt narzędziowy mm Norbar. Nortronic. Elektroniczny klucz dynamometryczny do kontroli momentu dokręcenia lub kąta dociągnięcia. Zwarta, solidna konstrukcja z rękojeścią wykonaną z jednego elementu aluminiowego, do pracy lewo- i prawoskrętnej, z dwoma kolorowymi wyświetlaczami typu OLED, ustawionymi w dwóch kierunkach, dla umożliwienia odczytu w każdym położeniu. Trzon z chwytem okrągłym 16 mm pod wymienne główki, dostarczany jest z głowicą zapadkową z przesuwnym czopem. Wartości nastaw wprowadza się łatwo za pomocą przycisków na kluczu lub przy użyciu załączonego programu komputerowego TDS. Bezprzewodowy przesył danych poprzez dołączany do komputera adapter mha USB 868 MHz, nr artykułu W pamięci klucza można zmagazynować do 3000 dociągnięć celem późniejszego opracowania w programie TDS. W kluczu można ustawić wskazania w Nm lub lbf.ft (funt x stopa), a także w 10 innych jednostkach używanych do pomiaru momentu. Dokładność momentu wynosi ±1% w przedziale % pełnego zakresu, i ±2% w przedziale 10-19% pełnego zakresu. Dostarczany z indywidualnym świadectwem kalibracji zarówno dla momentu jak i dla kąta. W załączeniu program komputerowy i kabel USB. Klucz dynamometryczny dostarczany jest w futerale z mocnego aluminiowego kształtownika.pasujące wymienne główki chwytowe z chwytem okrągłym 16 mm, patrz Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Rozmiar chwytu cale 3/8 1/2 1/2 1/2 Dociąganie kątowe Tak Tak Tak Oprogramowanie Tak Tak Tak do dokumentacji Długość mm Masa kg 1,2 1,2 1,45 1, Nr art. Akcesoria Opis Opak. szt ( ) ( ) Adapter bezprzewodowy USB, 868 MHz 1 ( ) ( ) Adapter bezprzewodowy USB, 868 MHz 1 ( ) ( ) Adapter bezprzewodowy USB, 868 MHz 1 ( ) ( ) Adapter bezprzewodowy USB, 868 MHz 1 367

27 368 Klucze dynamometryczne Wkrętaki dynamometryczne kontrolne, Torqueleader. Seria TT, z funkcją wskazówki wleczonej. Podziałka zarówno prawo- jak i lewoskrętna. Dla obniżenia masy wykonane z aluminium. Wygodna rękojeść. Narzędzia spełniają lub przekraczają wymagania aktualnej normy ISO 6789 i dostarczane są ze świadectwem kalibracji. Posiadają atest ESD. Nr art. ( ) ( ) Torqueleader Nr Zakres momentu ISO cnm Zakres momentu calowy funtxstopa Zakres momentu calowy ozf.in Długość mm Chwyt g wewn. cale 1/4 1/4 1/4 Pokrętło poprzeczne z przetyczką tak Atest ESD tak tak tak Masa kg Nr art Torqueleader Nr Zakres momentu ISO cnm Zakres momentu calowy funtxstopa 8-40 Zakres momentu calowy ozf.in Długość mm 250 Chwyt g wewn. cale 1/4 Pokrętło poprzeczne z przetyczką tak Atest ESD tak Masa kg 0.47 Elektroniczne wkrętaki dynamometryczne BMS. Elektroniczne klucze dynamometryczne PADDY ze sterowaniem mikroprocesorowym. Mogą służyć do pomiaru momentu, lub do dokładnego dokręcania z żądanym momentem. Klucz posiada duży wyświetlacz kolorowy typu OLED, z kątem widzenia 170 stopni. Dokładność +/- 1% wartości wskazywanej w zakresie % danego zakresu. Działanie w obu kierunkach. Można zaprogramować - przy użyciu komputera lub bezpośrednio na kluczu - do 99 ustalonych dowolnie wartości momentu, wraz z wartościami granicznymi min. i maks., ewentualnie wyrażonymi w postaci przedziału procentowego tolerancji. Sygnał akustyczny i świetlny zawiadamiają o zbliżaniu się i osiąganiu zaprogramowanej wartości momentu. Układ sterujący sam rozpoznaje jaka wkrętarka jest aktualnie dołączona. Wkrętarki i układy sterujące można kupować oddzielnie. Do dyspozycji są następujące funkcje: Track, Preset, Units, Peak, Upload, Set, Backlite, Recall, Clear, Date, Language, Com. Możliwość zapamiętania do 2094 wyników pomiarów w następujących jednostkach: cnm, Nm, Kgfcm, Kgfm, ozins, lbins i lbft. Wyniki rejestrowane są wraz z datą i czasem pomiaru. W załączeniu kabel do przesyłu danych oraz oprogramowanie na PC, kompatybilne z Windows, Excel i SPC. Możliwość wyboru języka spośród następujących: angielski, francuski, niemiecki, włoski, hiszpański, polski, portugalski, rosyjski i chiński. Nr art. ( ) ( ) ( ) Nr art. dostawcy MS05S MS150S MS200S Zakres momentu, maks. cnm Zakres momentu, min. cnm Konstrukcja Elektron. Elektron. Elektron. chwytu Kwadrat Kwadrat Kwadrat Dokładność % Długość mm Masa kg 0,72 0,72 0, Nr art. ( ) Nr art. dostawcy MS350S Zakres momentu, maks. cnm 350 Zakres momentu, min. cnm 35 Konstrukcja Elektron. chwytu Kwadrat Dokładność % 1 Długość mm 170 Masa kg 0,72

28 Klucze dynamometryczne Główka wymienna z chwytem okrągłym 16 mm Gedore. Do kluczy dynamometrycznych z chwytem okrągłym 16 mm. Nr art Czop chwytowy cale 3/8 1/2 3/8 Produkt Głowica zapadkowa Głowica zapadkowa Czop kwadratowy stały Ilość w opak szt Nr art Czop chwytowy cale 1/2 Produkt Czop kwadratowy stały Ilość w opak szt 1 Główka zapadkowa Czop kwadrat Gedore. Do kluczy dynamometrycznych z chwytem okrągłym 16 mm. Nr art. Rozmiar klucza Maks. moment Ilość w opak Opak. mm Nm szt szt ( ) ( ) Gedore. Do kluczy dynamometrycznych z chwytem okrągłym 16 mm. Nr art. Rozmiar klucza Maks. moment Ilość w opak Opak. mm Nm szt szt ( ) ( ) ( ) ( ) ( ) ( ) Klucz płaski Klucz oczkowy Gedore. Do kluczy dynamometrycznych z chwytem okrągłym 16 mm. Nr art. Rozmiar klucza Maks. moment Ilość w opak Opak. mm Nm szt szt ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) Klucz oczkowy otwarty 369

29 Klucze dynamometryczne Główka wymienna z chwytem okrągłym 16 mm Gedore. Do kluczy dynamometrycznych z chwytem okrągłym 16 mm. Adapter spaw., chwyt okrągły Nr art. Ilość w opak Opak. szt szt Adapter spaw. Główka zapadkowa Klucz płaski Główka wymienna z chwytem czworokątnym 9x12 mm Teng Tools. Główki wymienne do kluczy dynamometrycznych z chwytem prostokątnym 9x12 mm. Nr art Teng Tools Nr 3892CQ100R Rozmiar chwytu r cale 3/8 Wymiar W mm 35 Wymiar H mm 36.5 Wymiar L1 mm 20 Wymiar L mm 54.5 Masa g 148 Ilość w opak szt 1 Opak. szt SB 1 Teng Tools. Główki wymienne do kluczy dynamometrycznych z chwytem prostokątnym 9x12 mm. Nr art. Teng Tools Rozmiar klucza W H L L1 Ilość w opak Opak. Nr mm mm mm mm mm szt szt Klucz oczkowy Teng Tools. Główki wymienne do kluczy dynamometrycznych z chwytem prostokątnym 9x12 mm. Nr art. Teng Tools Rozmiar klucza W H L L1 Masa Ilość w opak Opak. Nr mm mm mm mm mm g szt szt

30 Klucze dynamometryczne Główka wymienna z chwytem czworokątnym 14x18 mm Teng Tools. Główki wymienne do kluczy dynamometrycznych z chwytem prostokątnym 14x18 mm. Nr art Teng Tools Nr 1292CQ200R 3492CQ500R Rozmiar chwytu r cale 1/2 3/4 Liczba zębów szt Wymiar W mm Wymiar H mm Wymiar L1 mm Wymiar L mm Masa g Opak. szt SB 1 SB 1 Główka zapadkowa Teng Tools. Główki wymienne do kluczy dynamometrycznych z chwytem prostokątnym 14x18 mm. Nr art. Teng Tools Rozmiar klucza W H L L1 Masa Opak. Nr mm mm mm mm mm g szt SB Klucz płaski Teng Tools. Główki wymienne do kluczy dynamometrycznych z chwytem prostokątnym 14x18 mm. Nr art. Teng Tools Rozmiar klucza W H L L1 Masa Opak. Nr mm mm mm mm mm g szt Klucz oczkowy 371

31 Klucze dynamometryczne Akcesoria do kluczy dynamometrycznych Główka zapadkowa Gedore. Główka zapadkowa (grzechotka) do współpracy z kluczami dynamometrycznymi nie posiadającymi funkcji zapadkowej, np. nr art Działanie jednokierunkowe w prawo. Nr art. ( ) ( ) Gedore nr Nr Czop chwytowy cale 1/4 3/8 3/4 Wysokość główki mm Średn. zewn. mm Minimalny roboczy kąt obrotu Norbar. Główka zapadkowa pasująca do Modelu 5, patrz str 357. Nr art. ( ) Norbar Nr Chwyt pod nasadkę cale 1/4 g Kątomierz Teng Tools. Miernik kąta obrotu stosuje się w sytuacji, gdy po osiągnięciu zadanej wartości momentu należy jeszcze śrubę dokręcić o pewien kąt. Miernik posiada ramię z magnesem, który przed operacją dokręcania dołącza się do powierzchni magnetycznej. Miernik montuje się pomiędzy kwadratowym czopem roboczym klucza dynamometrycznego, a dokręcanym elementem. Chwyt kwadratowy ½. Nr art Teng Tools Nr TQAG Chwyt kwadratowy cale 1/2 Podziałka Średn. tarczy mm 80 Wysokość mm 66.5 Długość mm 420 Masa kg Gedore. Miernik kąta obrotu stosuje się w sytuacji, gdy po osiągnięciu zadanej wartości momentu należy jeszcze śrubę dokręcić o pewien kąt. Miernik posiada giętkie, nastawiane ramię z magnesem, który dołącza się przed operacją dokręcania do powierzchni o właściwościach magnetycznych. Miernik montuje się pomiędzy kwadratowym czopem roboczym klucza dynamometrycznego, a elementem połączenia śrubowego które należy dokręcić. Obciążenie maksymalne czopu wyjściowego, w tym wartość momentu występującego podczas dokręcania wynosi ok. 390 Nm. Nr art Gedore nr Nr Chwyt kwadratowy cale 1/2 Podziałka Średn. tarczy mm 80

32 Przekładnik momentu obrotowego Teng Tools. Do dokręcania i odkręcania śrub i nakrętek. Moment obrotowy na czopie wyjściowym jest trzykrotnie większy od przykładanego. Używa się z kluczem dynamometrycznym i nasadkami maszynowymi. Nr art Nr art. dostawcy MP1400 MP2700 Zakres momentu, maks. Nm Zakres momentu funtxstopa Czop chwytowy, wejście cale 1/2 3/4 Czop chwytowy, wyjście cale 3/4 1 Średnica przekładni mm Masa kg 2,28 4,78 1 Nr art. Akcesoria Opis Opak. szt Stopa wsporcza Zestaw naprawczy Zestaw naprawczy (nowy) Stopa wsporcza Zestaw naprawczy Zestaw naprawczy (nowy) 1 O wysokim momencie Teng Tools. Do luzowania mocno dokręconych śrub i nakrętek. Używa się z kluczem dynamometrycznym i nasadkami maszynowymi. Przełożenie 1:9. Nr art Nr art. dostawcy MP91500 Czop chwytowy, wyjście cale 3/4 Masa kg 3,18 Nr art. Akcesoria Opis Opak. szt Zestaw naprawczy 1 Teng Tools. Zestaw zawierający przekładnik momentu obrotowego i klucz dynamometryczny. Moment przykładany na wejściu przekładnika ulega potrojeniu na czopie wyjściowym. Klucz dynamometryczny ma chwyt r 1/2 i zakres momentu Nm. Dostarczany w pojemniku plastikowym z odłączaną pokrywą. Pasuje do skrzynek i wózków narzędziowych Teng Tools. Nr art Teng Tools Nr TTXMP12 Przekładnik momentu obrotowego: Moment maks. Nm 1400 Czop wejściowy - wyjściowy cale 1/2-3/4 Klucz dynamometryczny: Zakres momentu ISO Nm Czop chwytowy cale 1/2 Liczba zębów szt. 24 Wymiary pojemnika mm 560x110x60 Masa kg 4.0 Opak. zest 1 373

33 O wysokim momencie Przekładnik momentu obrotowego Gedore. Przekładnik momentu obrotowego, lekki - z aluminium, o dużej sprawności, z ramieniem oporowym osadzonym na wielowypuście. Jednostopniowa przekładnia planetarna o małych luzach międzyzębowych zapewnia długą żywotność. Zęby pokryte ceramiczną warstwą teflonową, wymagającą minimalnego smarowania, dzięki temu uzyskuje się lepszą powtarzalność, również przy niskich temperaturach. Dostarczany z weryfikowalnym świadectwem kalibracyjnym (krzywa momentu wejściowego/ wyjściowego). Wszystkie przekładniki mają wymienne koło słoneczne przekładni, które jest tak obliczone by stanowiło najsłabsze ogniwo narzędzia, zmniejszając w ten sposób ryzyko uszkodzenia przekładni. Na przekładnikach umieszczona jest tabliczka z tabelą zawierająca typowe wartości momentu wejściowego/wyjściowego dla najczęściej spotykanych rozmiarów śrub. Poza tym, w opakowaniu dołączona jest tabela momentów dla większości rozmiarów śrub. Dokładność przetwornika jest ±3% lub lepsza. Zastosowania: budowa mostów, montaż belek, elementów nośnych itp., warsztaty naprawcze autobusów i ciężarówek, maszyn rolniczych, warsztaty serwisowe lotnicze i kolejowe, stocznie, rafinerie, papiernie. 1) Masa bez i z oporą standardową typu Z. 2) Jest to tylko przykładowe wskazanie klucza, który realizuje maksymalny moment przekładnika. Nr art ( ) ( ) Nr art. dostawcy DVI 20Z DVI 20L DVI 28L Zakres momentu, maks. Nm Zakres momentu funtxstopa Czop chwytowy, wejście cale 3/4 3/4 3/4 Czop chwytowy, wyjście cale Przełożenie rzeczywiste 4:1 4:1 5.5:1 Średnica przekładni mm Wysokość mm Nr art. ( ) Nr art. dostawcy DVI 28Z Zakres momentu, maks. Nm 2800 Zakres momentu funtxstopa 2100 Czop chwytowy, wejście cale 3/4 Czop chwytowy, wyjście cale 1 Przełożenie rzeczywiste 5.5:1 Średnica przekładni mm 106 Wysokość mm 146 Nr art. Akcesoria Opis Opak. szt ( ) 20 Ramię reakcyjne typu L ( ) 20 Ramię reakcyjne typu Z 1 ( ) ( ) 20 Ramię reakcyjne typu L 1 ( ) ( ) 20 Ramię reakcyjne typu Z 1 ( ) ( ) 28 Ramię reakcyjne typu L 1 ( ) ( ) 28 Ramię reakcyjne typu Z 1 ( ) ( ) 28 Ramię reakcyjne typu L 1 ( ) ( ) 28 Ramię reakcyjne typu Z 1 Norbar. Highwayman HT-3. Silne przekładniki momentu obrotowego o dużej sprawności. Rzeczywista wartość przełożenia 5:1 umożliwia łatwe nastawienie klucza dynamometrycznego, zapewniające osiągnięcie właściwego momentu końcowego. Należy podzielić wartość żądaną momentu przez przełożenie przekładnika, a następnie nastawić na kluczu dynamometrycznym wynik działania. Przekładnik dostarczany jest w mocnej skrzynce plastikowej z pasem na ramię ułatwiającym przenoszenie, zawierającej ramię oporowe, podstawę opory i przekładnik. Model posiada również dodatkowy kwadratowy czop chwytowy. Dokładność przekładników ±4% lub lepsza. 1) Masa bez/z oporą standardową. 2) Jest to przykład klucza, który realizuje maks. moment przekładnika. 374 Nr art Nr art. dostawcy Zakres momentu funtxstopa Czop chwytowy, wejście cale 1/2 3/4 Czop chwytowy, wyjście cale 3/4 1 Przełożenie rzeczywiste 5:1 5:1 Średnica przekładni mm Wysokość mm

34 Przekładnik momentu obrotowego O wysokim momencie Norbar. Mocne przekładniki momentu obrotowego o dużej sprawności dla dużych wartości momentu, z ramieniem oporowym osadzonym suwliwie.rzeczywista wartość przełożenia umożliwia łatwe nastawienie klucza dynamometrycznego, zapewniając osiągnięcie właściwej wartości końcowej momentu. Należy podzielić wartość żądaną momentu przez przełożenie przekładnika, a następnie nastawić na kluczu dynamometrycznym wynik działania. Połączenie suwliwe ramienia oporowego z podstawą zapewnia lepsze wykorzystanie narzędzia, a zarazem umożliwia osiągnięcie wyższej wartości momentu przy użyciu mniejszego przekładnika. Wszystkie modele przekładników mają wymienny czop chwytowy o przekroju kwadratowym, który jest tak obliczony by stanowił najsłabsze ogniwo narzędzia, zmniejszając w ten sposób ryzyko uszkodzenia przekładni. Przekładniki mogą posiadać zapadkowy mechanizm wspomagający (AWUR) ułatwiający pracę przy wyższych wartościach przełożenia niż 5:1. Dokładność przekładników ±4% lub lepsza. 1) Masa bez i z oporą standardową. 2) Jest to tylko przykładowe wskazanie klucza, który realizuje maks. moment przekładnika. Nr art. ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu funtxstopa Czop chwytowy, wejście cale 1/2 1/2 1/2 Czop chwytowy, wyjście cale 3/4 1 1 Mechanizm zapadkowy (AWUR) Tak Przełożenie rzeczywiste 5:1 5:1 25:1 Średnica przekładni mm Wysokość mm Nr art. ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu funtxstopa Czop chwytowy, wejście cale 1/2 1/2 1/2 Czop chwytowy, wyjście cale 1 1 1/2 1 1/2 Mechanizm zapadkowy (AWUR) Tak Tak Tak Przełożenie rzeczywiste 25:1 25:1 125:1 Średnica przekładni mm Wysokość mm Gedore. Przekładnik momentu obrotowego, lekki - z aluminium, o dużej sprawności, z ramieniem oporowym osadzonym na wielowypuście. Jednostopniowa przekładnia planetarna o małych luzach międzyzębowych zapewnia długą żywotność. Zęby pokryte ceramiczną warstwą teflonową, wymagającą minimalnego smarowania, dzięki temu uzyskuje się lepszą powtarzalność, również przy niskich temperaturach. Dostarczany z weryfikowalnym świadectwem kalibracyjnym (krzywa momentu wejściowego/ wyjściowego). Wszystkie przekładniki mają wymienne koło słoneczne przekładni, które jest tak obliczone by stanowiło najsłabsze ogniwo narzędzia, zmniejszając w ten sposób ryzyko uszkodzenia całej przekładni. Na przekładnikach umieszczona jest tabliczka zawierająca typowe wartości momentu wejściowego/wyjściowego dla najczęściej spotykanych rozmiarów śrub. Poza tym, w opakowaniu dołączona jest tabela momentów dla większości rozmiarów śrub. Dokładność przetwornika jest ±3% lub lepsza. Zastosowania: budowa mostów, montaż belek, elementów nośnych itp., warsztaty naprawcze autobusów i ciężarówek, maszyn rolniczych, warsztaty serwisowe lotnicze i kolejowe, stocznie, rafinerie, papiernie. 1) Masa bez i z oporą standardową typu Z. 2) Jest to przykładowy klucz wytrzymujący maksymalny moment przekładnika Nr art Nr art. dostawcy DVV 13Z Zakres momentu, maks. Nm 1300 Zakres momentu funtxstopa 950 Czop chwytowy, wejście cale 1/2 Czop chwytowy, wyjście cale 3/4 Przełożenie rzeczywiste 5:1 Średnica przekładni mm 80 Wysokość mm 133 Nr art. Akcesoria Opis Opak. szt ( ) Ramię reakcyjne typu R ( ) Ramię reakcyjne typu Z 1 375

35 Usługi dotyczące przekładników momentu obrotowego O wysokim momencie Przekładnik momentu obrotowego Gedore. Przekładnik momentu obrotowego, lekki - z aluminium, o dużej sprawności, z osadzonym na wielowypuście ramieniem oporowym w kształcie Z, jak na ilustracji. Przekładnia planetarna o małych luzach międzyzębowych zapewnia długą żywotność. Zęby pokryte warstwą ceramiczno-teflonową, wymagającą minimalnego smarowania, dzięki czemu uzyskuje się lepszą powtarzalność, również przy niskich temperaturach. Dostarczany z weryfikowalnym świadectwem kalibracyjnym (krzywa momentu wejściowego/wyjściowego). Unikalnym rozwiązaniem zastosowanym w tym przekładniku Gedore jest obecność sprzęgła ciernego po stronie wejściowej, zapobiegającego przeciążeniom. Dzięki temu nie ma potrzeby wymiany żadnych części, gdy dojdzie do przeciążenia - zastosowanie sprzęgła jest nieniszczącym sposobem na ochronę przetwornika przed przeciążeniami. Na przekładniku umieszczona jest tabelka zawierająca typowe wartości momentu wejściowego/wyjściowego dla najczęściej spotykanych rozmiarów śrub. Ponadto w opakowaniu załączona jest tabela momentów dla większości rozmiarów śrub. Dokładność przetwornika ±3% lub lepsza. Zastosowania: budowa mostów, montaż belek, elementów nośnych itp., warsztaty naprawcze autobusów i ciężarówek, maszyn rolniczych, warsztaty serwisowe lotnicze i kolejowe, stocznie, rafinerie, papiernie, morskie platformy wiertnicze itp. 1) Masa bez i ze standardowym ramieniem oporowym. 2) Przykładowa propozycja klucza, który realizuje maksymalny moment przekładnika. Rozmiary DVV 100ZRS, DVV 13ZRS i DVV 540ZRS są oferowane na zamówienie. Nr art. ( ) ( ) ( ) Nr art. dostawcy DVV 40Z DVV 40ZRS DVV 60ZRS Zakres momentu, maks. Nm Zakres momentu funtxstopa Czop chwytowy, wejście cale 1/2 1/2 3/4 Czop chwytowy, wyjście cale /2 Mechanizm zapadkowy (AWUR) Tak Tak Zabezpieczenie przeciążeniowe Tak Tak Tak Przełożenie rzeczywiste 16:1 16:1 18:1 Średnica przekładni mm Wysokość mm Nr art. Akcesoria Opis Opak. szt ( ) ( ) Ramię oporowe L 1 ( ) ( ) Ramię oporowe Z 1 ( ) ( ) Ramię oporowe L 1 ( ) ( ) Ramię reakcyjne Z 1 ( ) ( ) Ramię oporowe L 1 ( ) ( ) Ramię oporowe Z 1 ( ) ( ) Ramię reakcyjne Z 1 ( ) ( ) Ramię oporowe L 1 ( ) ( ) Ramię reakcyjne Z 1 ( ) ( ) Ramię reakcyjne Z Norbar. Mocne przekładniki momentu obrotowego o dużej sprawności dla dużych wartości momentu, z ramieniem oporowym przykręcanym śrubami.rzeczywista wartość przełożenia umożliwia łatwe nastawienie klucza dynamometrycznego, zapewniając osiągnięcie właściwej wartości końcowej momentu. Należy podzielić wartość żądaną momentu przez przełożenie przekładnika, a następnie nastawić na kluczu dynamometrycznym wynik działania. Połączenie suwliwe ramienia oporowego z podstawą zapewnia lepsze wykorzystanie narzędzia, a zarazem umożliwia osiągnięcie wyższej wartości momentu przy użyciu mniejszego przekładnika. Wszystkie modele przekładników mają wymienny czop chwytowy o przekroju kwadratowym, który jest tak obliczony by stanowił najsłabsze ogniwo narzędzia, zmniejszając w ten sposób ryzyko uszkodzenia przekładni. Przekładniki mogą posiadać zapadkowy mechanizm wspomagający (AWUR) ułatwiający pracę przy wyższych wartościach przełożenia niż 5:1. Dokładność przekładników ±4% lub lepsza. 1) Masa bez i z oporą standardową. 2) Jest to tylko przykładowe wskazanie klucza, który realizuje maks. moment przekładnika. Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu funtxstopa Czop chwytowy, wejście cale 1/2 1/2 Czop chwytowy, wyjście cale 1 1/2 1 1/2 Mechanizm zapadkowy (AWUR) Tak Tak Przełożenie rzeczywiste 25:1 125:1 Średnica przekładni mm Wysokość mm

36 Przekładnik momentu obrotowego O wysokim momencie Norbar. HT-52/22-AWUR Poręczny, kompaktowy przekładnik momentu o dużym przełożeniu, z ramieniem oporowym osadzonym na wielowypuście. Rzeczywista wartość przełożenia umożliwia łatwe nastawienie klucza dynamometrycznego, zapewniając osiągnięcie właściwej wartości końcowej momentu. Należy podzielić wartość żądaną momentu przez przełożenie przekładnika, a następnie nastawić na kluczu dynamometrycznym wynik działania. Przekładnik ma wymienny czop chwytowy o przekroju kwadratowym, który jest tak obliczony by stanowił najsłabsze ogniwo narzędzia, zmniejszając w ten sposób ryzyko uszkodzenia przekładni. Przekładnik jest wyposażony w mechanizm zapadkowy (AWUR) ułatwiający pracę przy wyższych wartościach przełożenia niż 5:1. Dokładność ±4% lub lepsza. 1) Masa bez i z oporą standardową. 2) Jest to tylko przykładowa propozycja klucza realizującego maks. moment przekładnika. Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu funtxstopa Czop chwytowy, wejście cale 3/8 1/2 Czop chwytowy, wyjście cale 3/4 3/4 Mechanizm zapadkowy (AWUR) Tak Tak Przełożenie rzeczywiste 22:1 22:1 Średnica przekładni mm Wysokość mm Ilość w opak szt Norbar. HT-52/ Poręczny, kompaktowy przekładnik momentu o dużym przełożeniu, z ramieniem oporowym osadzonym na wielowypuście. Rzeczywista wartość przełożenia umożliwia łatwe nastawienie klucza dynamometrycznego, zapewniając osiągnięcie właściwej wartości końcowej momentu. Należy podzielić wartość żądaną momentu przez przełożenie przekładnika, a następnie nastawić na kluczu dynamometrycznym wynik działania. Przekładnik ma wymienny czop chwytowy o przekroju kwadratowym, który jest tak obliczony by stanowił najsłabsze ogniwo narzędzia, zmniejszając w ten sposób ryzyko uszkodzenia przekładni. Dokładność ±4% lub lepsza. 1) Masa bez i z oporą standardową. 2) Jest to tylko przykładowa propozycja klucza realizującego maks. moment przekładnika. Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu funtxstopa Czop chwytowy, wejście cale 3/8 1/2 Czop chwytowy, wyjście cale 3/4 3/4 Mechanizm zapadkowy (AWUR) Nie Nie Przełożenie rzeczywiste 22:1 22:1 Średnica przekładni mm Wysokość mm Ilość w opak szt Norbar. HT-52/ Poręczny, kompaktowy przekładnik momentu o dużym przełożeniu, z ramieniem oporowym osadzonym na wielowypuście. Rzeczywista wartość przełożenia umożliwia łatwe nastawienie klucza dynamometrycznego, zapewniając osiągnięcie właściwej wartości końcowej momentu. Należy podzielić wartość żądaną momentu przez przełożenie przekładnika, a następnie nastawić na kluczu dynamometrycznym wynik działania. Przekładnik ma wymienny czop chwytowy o przekroju kwadratowym, który jest tak obliczony by stanowił najsłabsze ogniwo narzędzia, zmniejszając w ten sposób ryzyko uszkodzenia przekładni. Dokładność ±4% lub lepsza. 1) Masa bez i z oporą standardową. 2) Jest to tylko przykładowa propozycja klucza realizującego maks. moment przekładnika. Nr art. ( ) Nr art. dostawcy Zakres momentu, maks. Nm 1000 Zakres momentu funtxstopa 740 Czop chwytowy, wejście cale 1/2 Czop chwytowy, wyjście cale 3/4 Mechanizm zapadkowy (AWUR) Nie Przełożenie rzeczywiste 4.5:1 Średnica przekładni mm 52 Wysokość mm 151 Ilość w opak szt 1 Norbar. HTM Poręczny, kompaktowy przekładnik momentu o dużym przełożeniu, z ramieniem oporowym osadzonym na wielowypuście. Wyposażony w zintegrowany przetwornik momentu. Rzeczywista wartość przełożenia umożliwia łatwe nastawienie klucza dynamometrycznego, zapewniając osiągnięcie właściwej wartości końcowej momentu. Należy podzielić wartość żądaną momentu przez przełożenie przekładnika, a następnie nastawić na kluczu dynamometrycznym wynik działania. Przekładnik ma wymienny czop chwytowy o przekroju kwadratowym, który jest tak obliczony by stanowił najsłabsze ogniwo narzędzia, zmniejszając w ten sposób ryzyko uszkodzenia przekładni. Przekładnik jest wyposażony w mechanizm zapadkowy (AWUR) ułatwiający pracę przy wyższych wartościach przełożenia niż 5:1. Dokładność ±1% lub lepsza. 1) Masa bez i z oporą standardową. 2) Jest to tylko przykładowa propozycja klucza realizującego maks. moment przekładnika. Nr art. ( ) Nr art. dostawcy Zakres momentu, maks. Nm 2000 Czop chwytowy, wejście cale 1/2 Czop chwytowy, wyjście cale 1 Mechanizm zapadkowy (AWUR) Tak Przełożenie rzeczywiste 25:1 Średnica przekładni mm 72 Ilość w opak szt 1 377

37 O wysokim momencie Klucze kontrujące torcup. Nr art. ( ) Nr art. dostawcy TBW-15 Ilość w opak szt 1 Nr art. Akcesoria Opis Opak. szt ( ) ( ) Klucz kontrujące BC-19 1 ( ) ( ) Klucz kontrujące BC-22 1 ( ) ( ) Klucz kontrujące BC-24 1 ( ) ( ) Klucz kontrujące BC-27 1 ( ) ( ) Klucz kontrujące BC-46 1 ( ) ( ) Klucz kontrujące BC-50 1 ( ) ( ) Klucz kontrujące BC-55 1 ( ) ( ) Klucz kontrujące BC-60 1 ( ) ( ) Klucz kontrujące BC Klucze mechaniczne o wysokim momencie, pneumatyczne torcup. Klucze mechaniczne o wysokim momencie pneumatyczne o działaniu ciągłym serii Raptor. Lekkie i poręczne. Dzięki zastosowaniu dużego przełożenia obrotów w dół, klucze z serii Raptor osiągają moment obrotowy od 160 Nm aż do 8000 Nm. Jednostajny ruch obrotowy powoduje, że dokręcenie wykonywane jest szybko, bez rezygnowania z dokładności, utrzymując ją na poziomie ± 5%. Ponadto, wysokie obroty, niskie wibracje i niski poziom hałasu, powodują, że klucze nadają się do montażu i do prac serwisowych. Wszystkie modele Raptor wyposażone są w opatentowaną przekładnię, która zapewnia niższą temperaturę pracy, wyższą sprawność i niezawodność. Załączone standardowe ramię oporowe można łatwo ustawiać odpowiednio do powierzchni o którą ma się opierać, co jest dużą zaletą z punktu widzenia ergonomii. Przy wykorzystaniu regulatora ciśnienia (występuje jako akcesorium) można łatwo ustawić wartość momentu dokręcania. Jednocześnie klucz uzyska zasilanie czystym, naolejonym sprężonym powietrzem, co wydłuży jego żywotność. Uwaga: Inne typy ramienia oporowego oferowane są na indywidualne zapytanie. Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy RP-500 RP-1000 RR-2000 RP-3000 Zakres momentu, maks. Nm Zakres momentu, min. Nm Pneum. Pneum. Pneum. Pneum. Czop chwytowy, wyjście cale 3/4 3/4 1 1 Dokładność % ±5 ±5 ±5 ±5 Prędkość obrotowa r/min Pobór powietrza l/s Długość mm Szerokość mm Wysokość mm Masa kg 4 4,5 5,4 7,3 Ilość w opak szt Nr art. ( ) Nr art. dostawcy RP-6000 Zakres momentu, maks. Nm 8134 Zakres momentu, min. Nm 1356 Pneum. Czop chwytowy, wyjście cale 1 1/2 Dokładność % ±5 Prędkość obrotowa r/min 3 Pobór powietrza l/s 5.17 Długość mm 314 Szerokość mm 102 Wysokość mm 207 Masa kg 9,1 Ilość w opak szt 1 Nr art. Akcesoria Opis Opak. szt ( ) ( ) Regulator RP FRL 1 ( ) ( ) Regulator RP FRL 1 ( ) ( ) Regulator RP FRL 1 ( ) ( ) Regulator RP FRL 1 ( ) ( ) Regulator RP FRL 1

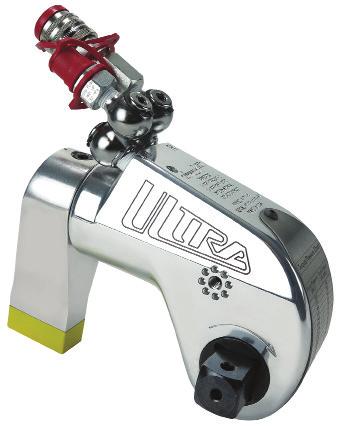

38 O wysokim momencie Klucze mechaniczne o wysokim momencie, hydrauliczne torcup. Klucze hydrauliczne o jakości premium, charakteryzujące się tym, że są lekkie, mocne i dobrze przystosowane do użytku przemysłowego. Jednostka napędowa o działaniu dwukierunkowym, zapewnia prawidłowy powrót i pełną długość skoku przy każdym dokręceniu. Seria TU z czopem kwadratowym. Narzędzia tej serii oferowane są o momencie maksymalnym ponad Nm. Na narzędziach znajduje się wygrawerowana laserowo tabela momentów. W miejscach o ograniczonej przestrzeni, korpus hydrauliczny, ze względu na swą mocną budowę, może być wykorzystywany jako opora. Narzędzie posiada doprowadzenia obrotowe w zakresie 360, co ułatwia dołączenie węży hydrauliki. Nr art. ( ) ( ) ( ) Nr art. dostawcy TU-2 TU-3 TU-7 Zakres momentu, maks. Nm Hydraul. Hydraul. Hydraul. Czop chwytowy, wyjście cale 1/ /2 Dokładność % ±3 ±3 ±3 Szerokość wraz z czopem napęd. mm Szerokość wraz z oporą mm Długość mm Szerokość mm Wysokość mm Masa kg 1,8 4,1 8,6 Ilość w opak szt Nr art. ( ) ( ) ( ) Nr art. dostawcy TU-11 TU-20 TU-27 Zakres momentu, maks. Nm Hydraul. Hydraul. Hydraul. Czop chwytowy, wyjście cale 1 1/2 2 1/2 2 1/2 Dokładność % ±3 ±3 ±3 Szerokość wraz z czopem napęd. mm Szerokość wraz z oporą mm Długość mm Szerokość mm Wysokość mm Masa kg 13,2 27,7 31,8 Ilość w opak szt Nr art. ( ) Nr art. dostawcy TU-60 Zakres momentu, maks. Nm Hydraul. Czop chwytowy, wyjście cale 2 1/2 Dokładność % ±3 Szerokość wraz z czopem napęd. mm 226 Szerokość wraz z oporą mm 363 Długość mm 391 Szerokość mm 167 Wysokość mm 292 Masa kg 59 Ilość w opak szt 1 torcup. Klucze hydrauliczne o jakości premium, charakteryzujące się tym, że są lekkie, mocne i dobrze przystosowane do użytku przemysłowego. Jednostka napędowa o działaniu dwukierunkowym, zapewnia prawidłowy powrót i pełną długość skoku przy każdym dokręceniu. Seria TX z gniazdem chwytowym sześciokątnym. Narzędzia tej serii oferowane są o momencie maksymalnym ponad Nm. Opatentowana konstrukcja, gdzie cylinder i jednostka dołączeniowa mają jednakową szerokość, co umożliwia realizowanie właściwego momentu obrotowego również w bardzo ciasnych miejscach. Narzędzie posiada doprowadzenia obrotowe w zakresie 360, co ułatwia dołączenie węży hydrauliki. Uwaga: Narzędzie TX składa się z jednostki napędowej i jednostki dołączeniowej, które muszą być zamówione razem, aby uzyskać kompletny zespół roboczy. Jednostka dołączeniowa. Patrz Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy TX-1 TX-2 TX-4 TX-8 Zakres momentu, maks. Nm Hydraul. Hydraul. Hydraul. Hydraul. Dokładność % ±3 ±3 ±3 ±3 Długość mm Szerokość mm Wysokość mm Masa kg 0,45 1,6 2,7 5 Ilość w opak szt Nr art. ( ) ( ) ( ) Nr art. dostawcy TX-16 TX-32 TX-45 Zakres momentu, maks. Nm Hydraul. Hydraul. Hydraul. Dokładność % ±3 ±3 ±3 Długość mm Szerokość mm Wysokość mm Masa kg 7,3 11,5 13 Ilość w opak szt

39 O wysokim momencie Klucze mechaniczne o wysokim momencie, hydrauliczne torcup. Jednostka dołączeniowa do kluczy hydraulicznych serii TX. Narzędzie TX składa się z jednostki napędowej i jednostki dołączeniowej, które muszą być zamówione razem, aby uzyskać kompletny zespół roboczy. Jednostka napędowa. Patrz Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy TX-1RL TX-2RL TX-4RL TX-8RL Hydraul. Hydraul. Hydraul. Hydraul. Ilość w opak szt Nr art. ( ) Nr art. dostawcy TX-16RL Hydraul. Ilość w opak szt 1 Tuleje redukcyjne Momento. Nasadki redukcyjne. Sześciokątne nasadki redukcyjne wysokiej jakości służące do zmniejszenia rozmiaru gniazda chwytuwego w głowicy kluczy hydraulicznych o wysokim momencie. Cztery serie o długości 45, 55, 70 i 85 mm. Wyposażone w magnesy utrzymujące nasadki na miejscu. Rozmiary calowe oraz inne metryczne wykonywane są na zamówienie. 380 Nr art. Nr art. dostawcy Długość Ilość w opak Opak. mm szt szt ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI Ciąg dalszy na następnej str.

40 O wysokim momencie Ciąg dalszy z poprzedniej str. Nr art. Nr art. dostawcy Długość Ilość w opak Opak. mm szt szt ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI ( ) RI Pompy hydrauliczne Rehobot Hydraulics. Mocna pompa ręczna, z funkcją szybkiego ruchu (2-stopniowa). Wbudowany zawór bezpieczeństwa. Łatwe napełnianie olejem. Pompa dostarczana jest z manometrem 110 mm z podziałką w barach i psi, oraz posiada zawór iglicowy do sterowania odciążaniem. PHS 150 jest dostarczana z wężem hydraulicznym niebieskim (ciśnienie pracy 1800 bar) o długości 3 m i szybkozłączką wewnętrzną CEJN 116. PHS 240 jest dostarczana z wężem hydraulicznym czerwonym (ciśnienie pracy 2500 bar) o długości 3 m i szybkozłączką wewnętrzną CEJN 125. Nr art ( ) Pompa ręczna typ PHS L PHS L Maks. ciśn. rob. (x10=bar) MPa Ilość oleju cm³/min Objętość nisk.ciśn. cm³ Masa kg Objętość wys.ciśn. cm³ Ilość w opak szt torcup. Dwustopniowe pompy hydrauliczne występują w wersjach zarówno o działaniu jedno- jak i dwukierunkowym. Dzięki temu możliwy jest szeroki zakres zastosowań, począwszy od hydraulicznych elementów mocujących do hydraulicznych kluczy mechanicznych. Wszystkie pompy są konstruowane z myślą o użytkowaniu przemysłowym. Istnieją zarówno modele o zasilaniu elektrycznym jak i pneumatycznym. Kalibrowany manometr pozwala na łatwe ustawienie i osiągnięcie dokładnej wartości momentu. Pompa EP 500 jest najbardziej odpowiednia dla mniejszych kluczy mechanicznych o wysokim momencie; może również obsługiwać większe, jednak przy mniejszej szybkości działania. Pompa modelu EP 1000 umożliwia wykonywanie najpoważniejszych operacji, wymagających użycia największych narzędzi. AP 1000 ma osiągi i funkcje jak pompy elektryczne, ale jest napędzana sprężonym powietrzem. Pompy dostosowane są do długotrwałej pracy z dużymi obciążeniami w najtrudniejszych warunkach. Wyposażone w naolejacz mgłowy i klatkę ochronną. Wszystkie pompy są dostarczane z wężem o długości 4.5 m i szybkozłączami. Nr art. ( ) ( ) ( ) Masa kg Pojemność zbiornika l Maks. ciśnienie rob. Bar Przepływ stopień 1 l/min Moc W Ilość w opak szt

41 Przyrządy do pomiaru momentu obrotowego Mechaniczne przyrządy pomiarowe Torqueleader. MTS jest prostym mechanicznym miernikiem momentu, służącym do kontroli wkrętaków i mniejszych kluczy dynamometrycznych w warunkach produkcyjnych. Jasna, czytelna podziałka wyskalowana w dwóch układach jednostek (odpowiednio cnm i ozf.in, lub Nm i lbf.in) ułatwia dokonanie kontroli narzędzia, dostarczając informacji o ewentualnej potrzebie przeprowadzenia kalibracji lub regulacji narzędzia dynamometrycznego. Przyrząd posiada wskazówkę wleczoną, służącą do pokazywania wartości maksymalnej, lub nastawienia wartości docelowej. Istnieje możliwość zablokowania mechanizmu, dzięki czemu narzędzie nie musi być odłączane przy regulacji momentu. Dokładność pomiaru mierników tarczowych wynosi ±2% wartości mierzonej (klasa 4) w przedziale % pełnego zakresu. Dostarczane ze świadectwem kalibracji oraz dwoma różnymi adapterami do dołączania narzędzia. Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm 0,35 1, Zakres momentu, min. Nm 0,07 0,26 0,8 2,4 Masa kg Nr art. ( ) Nr art. dostawcy Zakres momentu, maks. Nm 25 Zakres momentu, min. Nm 5 Masa kg 3.20 Torqueleader. MTP 10 jest prostym mechanicznym miernikiem momentu, służącym do kontroli wkrętaków i mniejszych kluczy dynamometrycznych w warunkach produkcyjnych. Jasna, czytelna podziałka wyskalowana w dwóch układach jednostek (cnm i ozf.in) ułatwia dokonanie kontroli narzędzia, dostarczając informacji o ewentualnej potrzebie przeprowadzenia kalibracji lub regulacji narzędzia dynamometrycznego. Dokładność pomiaru mierników tarczowych wynosi ±2% wartości mierzonej (klasa 4) w części zakresu od 20 do 100%. Dostarczane ze świadectwem kalibracji. Nr art. ( ) Nr art. dostawcy Zakres momentu, maks. Nm 0,1 Zakres momentu, min. Nm 0 Masa kg 0.98 Elektroniczne przyrządy pomiarowe Gedore. Wszechstronne przyrządy kontrolne do pomiarów momentu, prawo- i lewoskrętnych. Dla ułatwienia odczytu wyświetlacz można wyjmować. Cyfry duże, czytelne. Przyrządy dostarczane są z różnymi łącznikami przejściowymi (patrz tabela niżej). Do wyboru są cztery różne jednostki pomiarowe: Nm, cnm, lbf.ft (funtxstopa) lub lbf.in (funtxcal). Dokładność pomiarowa przyrządu wynosi ±1% wartości mierzonej ±1 cyfra. Do przyrządu dołączone jest identyfikowalne świadectwo pomiarowe. Przyrząd posiada złącze do przesyłu danych do komputera/drukarki V24/RS232. Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy 8624-B B B B100 Zakres momentu, maks. Nm Zakres momentu, min. Nm 0, Masa kg Teng Tools. Cyfrowy przyrząd pomiarowy przeznaczony do kontroli kluczy dynamometrycznych trzaskowych. Mocny i prosty. Dokładność pomiaru ±1% wartości mierzonej. W czterech różnych rozmiarach. Dostarczany ze świadectwem kalibracyjnym dla kierunku pracy w prawo. Nr art Nr art. dostawcy TORQ02 TORQ03 TORQ04 TORQ05 Zakres momentu, maks. Nm Zakres momentu, min. Nm 1,5 7, Masa kg , -0407,

42 Przyrządy do pomiaru momentu obrotowego Elektroniczne przyrządy pomiarowe Teng Tools. Cyfrowy przyrząd pomiarowy przeznaczony do kontroli kluczy dynamometrycznych trzaskowych. Mocny i prosty. Dokładność pomiaru ±1% wartości mierzonej. Nastawianie wartości żądanej i tolerancji 4 lub 6%, diody LED sygnalizują dociągnięcie poprawne lub niepoprawne. Zapamiętywana jest wartość średnia z ostatnich trzech dociągnięć w trzech poziomach, dla sporządzenia protokołu z testu. Dostarczany ze świadectwem kalibracyjnym dla kierunku pracy w prawo. Możliwość dołączenia do drukarki TORP01E. Nr art Nr art. dostawcy TORQ99E Zakres momentu, maks. Nm 400 Zakres momentu, min. Nm 10 Masa kg Teng Tools. Zestaw do kontroli momentu kluczy dynamometrycznych. Składa się ze stołu TORQS01 (nr art ), drukarki TORP01E (nr art ) i testera momentu TORQ99E (nr art ). Zawiera wszystkie elementy niezbędne do prowadzenia testów kluczy dynamometrycznych. Nr art Nr art. dostawcy TORQ Masa kg 43.5 Opak. zest 1 Teng Tools. Stojak do zamontowania testera momentu Teng Tools. Służy do pewnego zamontowanie przyrządu Teng Tools do kontroli momentu kluczy dynamometrycznych. Zapewnia dobrą pozycję roboczą do testowania kluczy dynamometrycznych. Regulowane nóżki umożliwiają zapewnienie stabilności również na nierównym podłożu. Półka do przechowywania. Nr art Nr art. dostawcy TORQS01 Masa kg 16.4 Nr art. Akcesoria Opis Opak. szt Tester momentu 30 Nm Tester momentu 150 Nm Tester momentu 500 Nm Tester momentu 1000 Nm Tester momentu Nm 1 Teng Tools. Drukarka do testera momentu TORQ99Q. Nr art Nr art. dostawcy TORP01E TORP01U Masa kg

43 Przyrządy do pomiaru momentu obrotowego Elektroniczne przyrządy pomiarowe Norbar. TST. Kompletny przyrząd z wbudowanym przetwornikiem momentu do kontroli i kalibracji mniejszych narzędzi dynamometrycznych (do 25 Nm, w zakresach rozdzielonych na trzy różne przyrządy). W skład wchodzi również symulator płytkowy do kontroli i testowania wkrętarek i kluczy mechanicznych. Przyrząd posiada ponadto dodatkowe wyjście do przetwornika z automatycznym jego rozpoznawaniem (przetworniki Norbar), włączane łatwo przyciskiem. Przyrząd jest zaprogramowany fabrycznie dla różnych typów narzędzi dynamometrycznych (kluczy kontrolnych, kluczy trzaskowych, wkrętarek i kluczy mechanicznych, narzędzi pulsacyjnych), które łatwo są wybierane jednym naciśnięciem przycisku z wykorzystaniem wyświetlacza z symbolami. Przyrząd ma również możliwość nastawienia wartości granicznych, z sygnalizacją świetlną i akustyczną przekroczenia tych wartości, lub zmieszczenia się w nich. Dostarczany z wewnętrzną baterią i możliwością zasilania z sieci napięcia przemiennego o wartości V. Przy testowaniu narzędzi pulsacyjnych zliczana jest również liczba impulsów. Regulowana częstotliwość filtru do różnych zastosowań. Może być również używany do nadzoru ciągłego - w pozycji identyfikowania mierzy i rejestruje wartość momentu 11 razy na sekundę. Wyjście analogowe zewnętrznego sygnału OK/NOK (dobrze/nie dobrze). Chroniony hasłem. Dokładność ±0.1% wartości mierzonej (klasa 0.2) w przedziale % zakresu pomiarowego, ±1%. 1) Standardowo czujnik dostarczany jest ze świadectwem kalibracji z jednostki akredytowanej dla ruchu prawoskrętnego. Na żądanie możemy dostarczyć świadectwo kalibracji dla ruchu lewoskrętnego. 2) Symulator płytkowy wchodzi w skład przyrządu, a tutaj podany jest jako część zamienna. Nr art. ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm 0,04 0,5 1,25 Przetwornik zintegrowany Tak Tak Tak 1 1 Norbar. TTT. Przyrząd współpracuje z tym samym oprogramowaniem co TST. Jest to jednak przyrząd wolnostojący bez wbudowanego przetwornika. Ma dwa wyjścia do dołączenia przetwornika zewnętrznego, z automatycznym jego rozpoznawaniem (Norbar). Przetwornik i kabel należy zamówić oddzielnie. Pasujące przetworniki, nr art patrz str. 393 Nr art. ( ) Nr art. dostawcy Norbar. T-Box. Przyrząd samodzielny, z dużym ekranem dotykowym ze zrozumiałymi ikonami ułatwiającymi obsługę. Fabrycznie zaprogramowany dla całego asortymentu Norbar, dla innych narzędzi daje się łatwo zaprogramować z wykorzystaniem ekranu dotykowego. Nadaje się zarówno do narzędzi trzaskowych, jak i hydraulicznych, impulsowych i pneumatycznych. Analiza graficzna i pokazywanie profilu połączenia śrubowego możliwe są w trybie graficznym Graph Mode. Przyrząd jest typu samodzielnego, tzn. bez wbudowanego przetwornika. Posiada cztery wejścia do dołączania zewnętrznych przetworników momentu, z automatycznym rozpoznawaniem przetwornika (Norbar). Dostarczany z oprogramowaniem TDMS firmy Norbar, służącym do przetwarzania i przechowywania danych w środowisku PC. Przyrząd może przechowywać dane z ponad dokręceń testowych, które można przeglądać z wykorzystaniem programu TDMS. Przetworniki i kabel zamawia się oddzielnie. Nr art. ( ) Nr art. dostawcy Przetwornik zintegrowany Tak Nr art. Akcesoria Opis Opak. szt ( ) ( ) Sam program Torqueleader. CAPTURE DISPLAY. Jest to samodzielny przyrząd pomiarowy przeznaczony do współpracy z przetwornikami statycznymi i obrotowymi CAPTURE, patrz nr art i Do kontroli działania kluczy i wkrętarek dynamometrycznych. Opracowany jest pod kątem prostoty obsługi, tak by czas potrzebny na zapoznanie się nowego użytkownika z przyrządem był minimalny. Dostarczany w ochronnej walizce z tworzywa sztucznego. Program CAPTURE Manager, służący do porządkowania wyników pracy i kontroli narzędzia dynamometrycznego, jest w pełni zintegrowany z MS Excel. Program ułatwia certyfikację kalibracji. Przetworniki i kabel zamawia się oddzielnie. Pasujące przetworniki, patrz nr art Nr art. ( ) Nr art. dostawcy CAPTURE DISPLAY Nr art. Akcesoria Opis Opak. szt ( ) ( ) Oprogramowanie do CAPTURE DISPLAY 1

44 Przyrządy do pomiaru momentu obrotowego Elektroniczne przyrządy pomiarowe Norbar. Pro-Test. Przyrząd pomiarowy o mocnej i prostej konstrukcji, przeznaczony do kontroli kluczy dynamometrycznych w środowisku fabrycznym. Przetwornik i wyświetlacz są oddzielnymi częściami, połączonymi kablem, dzięki czemu mogą być łatwo ustawiane w najbardziej wygodnym położeniu. Wyświetlacz jest podświetlany, o dużych i czytelnych cyfrach. Pro-Test posiada trzy rodzaje pracy: wartość aktualna momentu - przy pomiarze ciągłym, pierwsza granica górna - przy której klucz klika, i druga granica górna - najwyższa zmierzona wartość. Program ma 10 wersji językowych. Dokładność ±0.5% (klasa 1) w przedziale % pełnego zakresu przetwornika, oraz ±1% (klasa 2) w przedziale 5-20% pełnego zakresu. Wszystkie przetworniki dostarczane są ze świadectwem kalibracyjnym akredytowanej jednostki. Wszystkie przyrządy mają złącze RS-232C do przesyłania danych do komputera lub drukarki. Standardowo czujnik dostarczany jest ze świadectwem kalibracji dla ruchu prawoskrętnego. Na żądanie możemy dostarczyć świadectwo kalibracji dla ruchu lewoskrętnego. Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm 1, Nr art. Akcesoria Opis Opak. szt ( ) Uchwyt do montażu na ścianie Uchwyt do montażu na ścianie 1 ( ) Uchwyt do montażu na ścianie 1 Wyświetlacz i czujnik Norbar. TRUCHECK. Kompletny, prosty, łatwy w użyciu przyrząd pomiarowy z wbudowanym przetwornikiem momentu, przeznaczony do kontroli i kalibracji mniejszych narzędzi dynamometrycznych (do 25 Nm, biorąc pod uwagę łącznie trzy modele). Przyrząd Trucheck umożliwia pomiar na trzy sposoby: Track, Peak i First Peak (śledzenie ciągłe, szczyt i pierwszy szczyt). Port szeregowy RS232 do transmisji danych, w załączeniu kabel. Przyrząd zamocowuje się do stołu w łatwy sposób za pomocą dwóch śrub M6. Zasilanie z sieci prądu przemiennego V. Dokładność ±1% wartości wskazywanej. 1) Standardowo czujnik dostarczany jest ze świadectwem kalibracji dla ruchu prawoskrętnego. Na żądanie możemy dostarczyć świadectwo kalibracji dla ruchu lewoskrętnego. Możemy również zaoferować kalibrację akredytowaną przez Swedac. Nr art. ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm 0,1 1 1 Przetwornik zintegrowany Tak Tak Tak 1 1 Norbar. Wyposażenie do mierników momentu TST, TTT i T-box. Bez miernika. Nr Walizeczka do przenoszenia i przechowywania przyrządu TTT. Nr Walizeczka do przenoszenia i przechowywania przyrządu TST. Nr Walizeczka do przenoszenia i przechowywania przyrządu T-box. Nr art. ( ) ( ) ( ) Nr art. dostawcy Walizka Przetworniki momentu statyczne Norbar. Nr Kabel 2 m, z 10-stykową wtyczką do przetworników obrotowych Norbar. Nr Kabel 2 m, z 6-stykową wtyczką do przetworników Norbar stacjonarnych i wbudowanych Nr art. ( ) ( ) Nr art. dostawcy

45 Przyrządy do pomiaru momentu obrotowego Przetworniki momentu statyczne Norbar. Seria FMT. Przetworniki momentu umieszczone są na płycie montażowej ułatwiającej mocowanie Mogą współpracować z przyrządami pomiarowymi typu TST i TTT, oraz T-box patrz str Istnieje możliwość zamówienia przetworników z kalibracją mv/v, do użytku z przyrządami innymi niż Norbar. Takie przetworniki mają dodatkowo w oznaczeniu Norbar końcówkę.ind, i są standardowo kalibrowane w mv/v. Jeżeli istnieje potrzeba kalibracji przetwornika typu.ind w innych jednostkach niż mv/v, należy to podać w zamówieniu. Przetworniki momentu mają wbudowany chip, służący do automatycznej identyfikacji (Norbar). Dokładność ±0.5% (klasa 1) wartości mierzonej w przedziale % pełnego zakresu. Wszystkie przetworniki dostarczane są ze świadectwem kalibracyjnym akredytowanej jednostki (UKAS). Większość przetworników wyposażona jest w symulator płytkowy (do 150 Nm), do kontroli wkrętarek i kluczy mechanicznych. Przetworniki posiadają czop chwytowy sześciokątny z adapterem kwadratowym. Kabel dołączony jest do przetwornika na stałe. 1) Standardowo czujnik dostarczany jest ze świadectwem kalibracji dla ruchu prawoskrętnego. Na żądanie możemy dostarczyć świadectwo kalibracji dla ruchu lewoskrętnego. Nr art. ( ) ( ) ( ) ( ) ( ) ( ) Nr art. dostawcy log log log log log log Zakres momentu, maks. Nm Zakres momentu, min. Nm 0,04 0,5 1,25 7, Torqueleader. Statyczne przetworniki momentu - model Capture. Budowa przetworników umożliwia łatwy montaż zarówno w pozycji pionowej jak i poziomej. Przeznaczone do współpracy z przyrządem pomiarowym CAPTURE nr art Wbudowany czip Quicktec umożliwia automatyczne rozpoznawanie przetwornika CAPTURE i współpracę z przyrządem pomiarowym CAPTURE Display. Dokładność ±0.5% (klasa 1) wskazywanej wartości w przedziale % pełnego zakresu przetwornika. Przetworniki dostarczane są ze świadectwem kalibracji jednostki akredytowanej (UKAS). Symulator płytkowy do kontroli wkrętarek i kluczy mechanicznych jest dostępny na zamówienie. 1) Standardowo czujnik dostarczany jest ze świadectwem kalibracji dla ruchu prawoskrętnego. Na żądanie możemy dostarczyć świadectwo kalibracji dla ruchu lewoskrętnego. Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy CS 2 CS 10 CS 50 CS 250 Zakres momentu, maks. Nm Zakres momentu, min. Nm 0, Certyfikat kalibracji Tak Tak Tak Tak Nr art. ( ) Nr art. dostawcy CS 1500 Zakres momentu, maks. Nm 1500 Zakres momentu, min. Nm 10 Certyfikat kalibracji Tak Nr art. Akcesoria Opis Opak. szt ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 Norbar. Standardowy statyczny przetwornik momentu, oparty na tym samym koncepcie co przetwornik FMT, z wbudowanym chipem służącym do automatycznego rozpoznawania przez przyrząd pomiarowy (Norbar). Może być używany z zamocowaniem do stołu. Dostarczany jest ze świadectwem kalibracyjnym akredytowanej jednostki (UKAS), dokładność ±0.5% (klasa 1) wartości mierzonej w przedziale % pełnego zakresu. Nadaje się do użytku z przyrządem TST, TTT lub T-box. Istnieje możliwość zamówienia przetworników z kalibracją mv/v, do użytku z przyrządami innymi niż Norbar. Takie przetworniki mają dodatkowo w oznaczeniu Norbar końcówkę.ind, i są standardowo kalibrowane w mv/v. Jeżeli istnieje potrzeba kalibracji przetwornika typu.ind w innych jednostkach niż mv/v, należy to podać w zamówieniu. 1) Standardowo czujnik dostarczany jest ze świadectwem kalibracji dla ruchu prawoskrętnego. Na żądanie możemy dostarczyć świadectwo kalibracji dla ruchu lewoskrętnego. Do przyrządu TTT/TST należy używać kabel nr art. patrz str str str. 392 Nr art. ( ) ( ) ( ) ( ) ( ) ( ) Nr art. dostawcy log log log log log log Zakres momentu, maks. Nm 2, Zakres momentu, min. Nm 0,25 0,5 1 2, Certyfikat kalibracji Tak Tak Tak Tak Tak Tak Nr art. ( ) ( ) ( ) Nr art. dostawcy log log log Zakres momentu, maks. Nm Zakres momentu, min. Nm Certyfikat kalibracji Tak Tak Tak 1 1

46 Przyrządy do pomiaru momentu obrotowego Przetworniki momentu obrotowe Norbar. Przetworniki momentu typu rotacyjnego. Opierają się one na tej samej zasadzie co przetworniki FMT, z wbudowanym chipem do automatycznej identyfikacji przyrządu pomiarowego (Norbar). Przetworniki są przeznaczone do pomiaru momentu na obracających się wałach, szczególnie w kluczach mechanicznych o wysokim momencie i kluczach impulsowych. Dostarczane ze świadectwem kalibracji wydanym przez akredytowaną jednostkę (UKAS), dokładność pomiaru ±0.5% wartości mierzonej (klasa 1) w przedziale % pełnego zakresu. Najlepiej używać je z przyrządem TTT. Przetwornik można zamówić z kalibracją mv/v, do używania z innymi przyrządami kalibracyjnymi Norbarsuffix.IND. Obroty pracy ciągłej podane w tabeli zdefiniowane są przy wykorzystaniu 100% czasu pracy, natomiast obroty pracy okresowej - przy wykorzystaniu 10% całkowitego czasu pracy. Do przyrządu TTT/TST należy używać kabel nr art. patrz str str str. 392 Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy log log log log Zakres momentu, maks. Nm Zakres momentu, min. Nm 0, ,5 Certyfikat kalibracji Tak Tak Tak Tak Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy log log log log Zakres momentu, maks. Nm Zakres momentu, min. Nm Certyfikat kalibracji Tak Tak Tak Tak Torqueleader. Przetworniki momentu typu rotacyjnego. Jest tu wykorzystana ta sama idea co w przetwornikach statycznych CAPTURE, z wbudowanym chipem Quicktec do automatycznej identyfikacji przyrządu pomiarowego (Torqueleader). Przetworniki są przeznaczone do włączenia w szereg z obracającą się osią, szczególnie nadają się do kluczy mechanicznych i impulsowych. Dostarczane ze świadectwem kalibracji wydanym przez akredytowaną jednostkę (UKAS), dokładność pomiaru ±0.3% wartości mierzonej (klasa 1) w przedziale % pełnego zakresu przetwornika. Przeznaczone do współpracy z przyrządem pomiarowym CAPTURE nr art Standardowo przetwornik dostarczany jest ze świadectwem kalibracji dla ruchu prawoskrętnego. Na żądanie możemy dostarczyć świadectwo kalibracji dla ruchu lewoskrętnego. 1) Standardowo przetwornik dostarczany jest ze świadectwem kalibracji dla ruchu prawoskrętnego. Na żądanie możemy dostarczyć świadectwo kalibracji dla ruchu lewoskrętnego. Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy XR 2 HD XR 5 HD XR 20 HD XR 20 SD Zakres momentu, maks. Nm Zakres momentu, min. Nm 0,2 0,5 2 2 Certyfikat kalibracji Tak Tak Tak Tak Nr art. ( ) ( ) ( ) ( ) Nr art. dostawcy XR 75 SD XR 180 SD XR 500 SD XR 1400 SD Zakres momentu, maks. Nm Zakres momentu, min. Nm 7, Certyfikat kalibracji Tak Tak Tak Tak Nr art. Akcesoria Opis Opak. szt ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 ( ) ( ) Kabel do przetwornika 1 387

47 Przyrządy do pomiaru momentu obrotowego Uchwyty stołowe do przetworników Norbar. Uchwyty stołowe do przetworników momentu. Uchwyty zapewniają prawidłowy montaż przetworników statycznych marki Norbar, przetworników FMT oraz miernika Pro-Test. Do przetworników z zakresu 1-10 Nm dostępne są uchwyty stołowe z mechanizmem ochronnym, zapobiegającym przeciążeniu przetwornika. Uchwyty mogą być montowane poziomo lub pionowo. Nr art. ( ) ( ) ( ) ( ) ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min Przyrządy obciążające Kalibracja momentu Teng Tools. Przyrządy obciążające do kluczy dynamometrycznych. Wyposażone w elastyczną płytę podstawy, którą można dostosowywać do większości przetworników. Płyta podstawy wyposażona jest w szablony PCD dla 64, 90 i 150 mm. Nr art. ( ) ( ) Nr art. dostawcy ICR400 ICR1500 Zakres momentu, maks. Nm Masa kg Norbar. Przyrząd obciążający TWL Nr art. ( ) Nr art. dostawcy Zakres momentu, maks. Nm 1500 Zakres momentu, min. Nm 1 Na rys. z trzema przetwornikami FMT i przyrządem TTT 388

48 Przyrządy do pomiaru momentu obrotowego Przyrządy obciążające Kalibracja momentu Norbar. Przyrządy obciążające, do kalibracji kluczy dynamometrycznych. Obciążenia te umożliwiają przeprowadzanie kalibracji zgodnie z normą ISO 6789:2003, przy zminimalizowaniu wpływu operatora na jej przebieg. Przetworniki (Norbar) można łatwo wymieniać dla uzyskania różnych zakresów pomiarowych. Przyrząd ISO posiada możliwość obrócenia o 90, dzięki temu można prowadzić kalibrację w dwóch płaszczyznach. Również opora klucza ma możliwość płynnej regulacji w dwóch płaszczyznach. ISO 1500 można zamawiać z przekładnią z napędem mechanicznym lub bez niej. Zespół napędu mechanicznego można również zamawiać osobno. Dla umożliwienia kalibracji kluczy o długości mniejszej niż 100 mm dostępna jest dodatkowa mała płytka reakcyjna. Przyrząd ISO 2000 dostarczany jest z drążkiem przedłużającym, umożliwiającym kalibrację kluczy o długości do 2250 mm (bez drążka - do 1045 mm). Pasujące przetworniki patrz nr art patrz str. 394 TWL1500 jest kompatybilny z wszystkimi przetwornikami FMT i przyrządami Pro-Test (Norbar). Przyrządy obciążające dostarczane są wraz ze wszystkimi akcesoriami do montażu. Nr art. ( ) ( ) Nr art. dostawcy Zakres momentu, maks. Nm Zakres momentu, min. Nm Nr art. ( ) Nr art. dostawcy Zakres momentu, maks. Nm 2700 Zakres momentu, min. Nm 10 Na rys. ISO 1500 Na rys. ISO 2700 Płyta reakcyjna/zespół napędu mechanicznego Norbar. Płyta reakcyjna pasująca do przyrządu obciążającego ISO 1000 Nr art. ( ) Nr art. dostawcy Nr art. Akcesoria Opak. szt ( ) ( ) 1 389
