Dräger Polytron Pulsar 2 Detekcja gazów palnych

Transkrypt

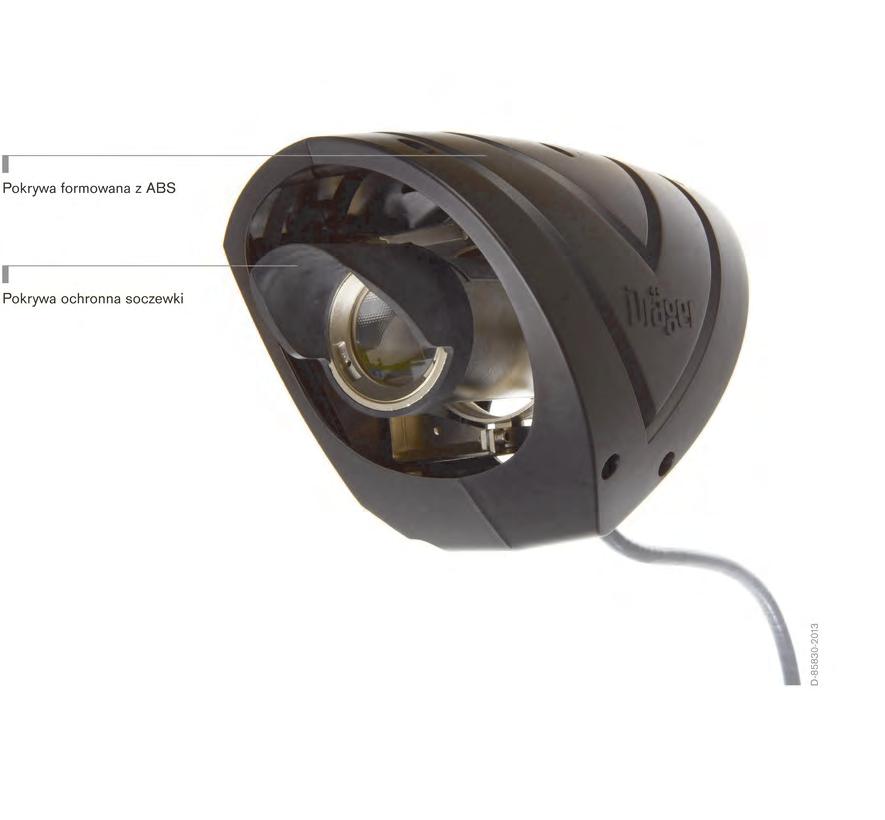

1 Dräger Polytron Pulsar 2 Detekcja gazów palnych Dräger Polytron Pulsar 2 to najnowsze osiągnięcie technologii podczerwonej detekcji gazowej Open Path Dräger Pulsar 2 posiada takie same funkcje jak standardowy Dräger Pulsar, wyposażony jest jednak w pokrywę formowaną z ABS i dostarczany z puszką połączeniową lub certyfikowanym złączem w celu zapewnienia pełnej elastyczności podczas instalacji

2 02 Dräger Polytron Pulsar 2 Zalety Dräger Polytron Pulsar 2 Dräger Pulsar 2 umożliwia detekcję szerokiego zakresu węglowodorów gazowych, m in alkanów od metanu do heksanu, propylenu, metanolu, etanolu i etylenu Prosta instalacja i rozruch System może zostać przygotowany i oddany do użycia przez jedną osobę bez specjalistycznego przeszkolenia lub umiejętności Po wstępnym wyrównaniu wzrokowym terminal ręczny zapewnia oddzielne wskazania radarowe wyrównania nadajnika i odbiornika, co ułatwia optymalizację regulacji pod kątem maksymalnej siły sygnału Wbudowana kalibracja Dräger Polytron Pulsar nie wymaga regulacji ręcznej lub zastosowana gazu testowego Po zakończeniu procedury wyrównania, rozpoczynana jest sekwencja autozerowania kończąca rozruch systemu Następuje rejestracja parametrów wyrównania i siły sygnału wykorzystywana do określania wszelkich przyszłych przesunięć lub nagromadzenia osadów na optyce Zwiększona wydajność Nieprzerwana komunikacja pomiędzy nadajnikiem i odbiornikiem wzdłuż linii sygnałowej umożliwia adaptację systemu do trudnych warunków środowiskowych oraz gwarantuje najwyższą dostępność Lampy ksenonowe o wysokiej mocy połączone z zaawansowanym algorytmem zmiany intensywności i częstotliwości uodparniają Dräger Polytron Pulsar na wpływy promieniowania słonecznego, pochodni gazowych, spawania lub rezonansu powiązanego z wibracjami maszyn wirujących, jak również zmiany środowiskowe wzdłuż linii wiązki, np mgły, opary lub śnieg Pierwsze wskazanie gazu wyzwala ponadto wyższą częstotliwość błysków, czego wynikiem jest w pełni potwierdzony odczyt gazowy ze skróconym czasem reakcji Bezawaryjność Detektor zaprojektowano tak, aby żadna usterka nie pozostała niezauważona Podczas normalnej pracy sygnał wyjścia wynosi pomiędzy 4 i 20 ma w zależności od zmierzonego stężenia gazowego Sygnał <1 ma wskazuje usterkę, a sygnał 2 ma - blokadę wiązki Poza nieprzerwanymi autotestami Dräger Polytron Pulsar generuje sygnał ostrzeżenia wstępnego 3,5 ma oznaczający, iż choć detektor nadal działa, wymaga jednak uwagi na przykład, gdy na optyce powstał osad lub nastąpiło przesunięcie nadajnika lub odbiornika Pozwala to na zaplanowanie konserwacji bez konieczności przestoju Dräger Polytron Pulsar posiada poziom nienaruszalności bezpieczeństwa SIL 2 Podgrzewana optyka Regulowane wygrzewanie wewnętrzne powierzchni optycznych zapobiega powstawaniu lodu i osadów śnieżnych na optyce nawet w najtrudniejszych warunkach pogodowych, jak również eliminuje kondensację na soczewkach

3 Dräger Polytron Pulsar 2 03 Zalety Wbudowany rejestrator danych Wewnętrzny rejestrator danych zachowuje szczegółowy zapis poprzednich 7 dni pracy i zapis skonsolidowany z poprzednich 32 tygodni Dzienniki zawierają niezbędne informacje, takie jak odczyty, zdarzenia typu blokada wiązki i alarmy gazowe, ostrzeżenia, siłę sygnału, wyrównanie, napięcie zasilające i temperaturę wewnętrzną Dräger polytron pulsar z protokołem HART Funkcje HART w detektorach Dräger Polytron Pulsar zapewniają komunikację cyfrową pomiędzy urządzeniami polowymi i strefą bezpieczną Protokół umożliwia otrzymanie w czasie rzeczywistym informacji stanu poszczególnych detektorów, jak również ich konfiguracji i danych historycznych każdego urządzenia bez dodatkowych żył kablowych Pełny dostęp ze strefy bezpiecznej Instalacja interfejsu cyfrowego AI500 zapewnia dane cyfrowe stanu detektora, jak również umożliwia przeprowadzanie konfiguracji, takich jak kalibracja gazowa lub zmiana zasięgu 4-20 ma bez konieczności fizycznego podłączania się do odbiornika w strefie zagrożenia W wypadku większych instalacji, istnieje możliwość podłączenia maks 32 jednostek AI500 z użyciem sieci wielopunktowej RS485, co pozwala na monitorowanie do 128 detektorów Dräger Polytron Pulsar stanowi to cenny atut przy planowaniu serwisu i konserwacji Biblioteka gazowa Detektor można skalibrować wstępnie dla do czterech gazów Standardowo każdy detektor posiada kalibrację na metan oraz propan - wyboru dokonuje użytkownik na miejscu Dopuszczenia na cały świat Dräger Polytron Pulsar można zastosować na całym świecie dzięki dopuszczeniom ATEX, IECEx, UL, CSA, FM, DNV i GOST Terminal ręczny Terminal ręczny to solidna, odporna na wpływy pogodowe jednostka certyfikowana do użycia w sklasyfikowanych strefach zagrożenia Terminal przeznaczony jest do wyrównywania i zerowania nadajnika oraz odbiornika Dräger Polytron Pulsar, zapewnia także funkcje konfiguracyjne i diagnostyczne Bardziej kompleksowa diagnostyka zapewniana jest przez interfejs cyfrowy AI500 z użyciem oprogramowania Dräger Polytron Pulsar i komputera osobistego zlokalizowanego w strefie bezpiecznej

4 04 Dräger Polytron Pulsar 2 Komponenty systemu Dräger REGARD system sterujący Tysiące testów i prób oraz pełna elastyczność Modularny system sterujący REGARD można przystosować do każdego zadania związanego z monitorowaniem System REGARD jest odpowiedni dla systemów SIL 2, ma dopuszczenie ATEX i spełnia standardy dyrektywy EMC ST Dräger REGARD-1 Dräger REGARD-1 to samodzielny, niezależny jednokanałowy system sterujący do detekcji zagrożeń toksycznych, tlenowych i wybuchowych System sterujący jest w pełni konfigurowalny dla pojedynczego wejścia z transmitera 4 do 20 ma lub głowicy pomiarowej Dräger Polytron SE Ex Dräger REGARD 3900 Dräger REGARD 3900 to samodzielny, niezależny system sterujący do detekcji zagrożeń toksycznych, tlenowych i wybuchowych System sterujący jest w pełni konfigurowalny pomiędzy 1 i 16 kanałami, w zależności od rodzaju ilości zainstalowanych kart wejścia/wyjścia D

5 Dräger Polytron Pulsar 2 05 Akcesoria Terminal ręczny Do łatwej regulacji ST ST AI500 i okablowanie Interfejs cyfrowy terminala ręcznego lub PC Powiązane produkty Dräger Flame 5000 Dräger Flame 5000 jest wykonanym w technologii Ex detektorem płomieni opartym na obrazowaniu barwnym Każdy detektor pracuje niezależnie i jest wyposażony w zintegrowany system CCTV, moduł przetwarzania sygnału cyfrowego oraz algorytmy oprogramowania przetwarzające obraz na żywo i interpretujące charakterystykę płomieni A to wszystko w jednym komponencie D

6 06 Dräger Polytron Pulsar 2 Powiązane produkty Dräger PIR 7000 Dräger PIR 7000 to detektor gazowy na podczerwień w wykonaniu przeciwwybuchowym, umożliwiający stałe monitorowanie palnych gazów i oparów Dzięki obudowie ze stali nierdzewnej SS 316L i bezdryftowej optyce detektor może być stosowany w najcięższych warunkach przemysłowych, np w instalacjach morskich D ST Dräger Polytron 5700 Szybki, niezawodny i ekonomiczny sposób detekcji palnych gazów i oparów w powietrzu otoczenia: zastosowany mikroprocesorowy przetwornik pomiarowy to efekt ponad 40 lat doświadczenia w zakresie technologii pomiarowej, w którym wykorzystano nowy, innowacyjny czujnik podczerwieni z bezdryftową optyką Elementy optyczne są niezwykle odporne na osady i owady mogące blokować wiązkę Czujniki DrägerSensor IR Czujniki DrägerSensor IR umożliwiają łatwe zastąpienie technologii czujników katalitycznych technologią czujników podczerwonych Czujniki IR mogą zastąpić czujniki katalityczne (pelistorowe) większości producentów bez konieczności wymiany przekaźników, kabli, skrzynek przyłączowych czy systemów sterowania ST

7 Dräger Polytron Pulsar 2 07 Dane techniczne Typ Gazy Zakres Kalibracja fabryczna Zasięg operacyjny Sygnał wyjścia Napięcie zasilające Pobór mocy Czas reakcji t95 Warunki otoczenia Obudowa Wymiary (szer x wys x gr, przybliż) Waga (przybliż) Dopuszczenia Iskrobezpieczny detektor gazowy Open Path wykorzystujący absorpcję w podczerwieni z podwójną długością fali Szeroki zakres węglowodorów, włącznie z alkanami od metanu do heksanu, propylenem, etanolem i metanolem Od 0 do 4 do 0 do 8 DGW*m Metan lub propan, wybierana Inne węglowodory gazowe na życzenie Odległość nadajnika i odbiornika: 4 do 60 m, 30 do 120 m lub 100 do 200 m Analogowy Ostrzeżenie wstępne Blokada wiązki Błąd/usterka Cyfrowy ATEX UL, CSA pomiarowy 4-20 ma 3,5 ma, zabrudzenie optyki lub przesunięcie 2 ma < 1 ma HART 18 do 30 VDC 18 do 27 VDC Maks 0,95 A przy 24 V, przy pełnym ogrzewaniu i wszystkich lampach <2 s Temperatura -40 do +60 C Ciśnienie Wilgotność IP66, stal nierdzewna 260 x 340 x 220 mm, każdy 6 kg, każdy ATEX 800 do 1100 hpa 0 do 100 % wilg wzgl, bez kondens II 2GD Ex d [ia] IIC T6/T5, -40 do +40 / +60 C IECEx Ex d [ia] IIC T6/T5, -40 do +40 / +60 C FM/ANSI FM ANSI/FM 6325, ANSI/ISA DNV A IEC UL CSA, NRTL/C Przetestowany przez FM Approvals Klasa I, Dz 1, Grupa C, D Klasa I, Dz 1, Grupa C, D Informacje zamówieniowe Dräger Polytron Pulsar 2 wersje w zależności od maks zasięgu operacyjnego i dopuszczeń nadajnik i odbiornik, każdy wyposażony w pokrywę formowaną z ABS Dostarczane z puszką połączeniową EEx e lub wtyczką i gniazdem EEx d Wyposażenie Dräger Polytron Pulsar 2 Numer części Puszka połączeniowa Dräger Polytron Pulsar 2 ATEX Jednostka interfejsu cyfrowego AI500 dla Dräger Polytron Pulsar 2 Zestaw zdalnej puszki połączeniowej/terminala ręcznego Dräger Polytron Pulsar Zestaw dostrojeniowy Dräger Polytron Pulsar 2, ATEX/CSA Adapter AI500 dla terminala ręcznego lub PC Oprogramowanie Dräger Polytron Pulsar 2 na PC z okablowaniem (obsługuje Pulsar, AI500 i terminal ręczny) Płytka tłumikowa AP Pokrywa formowana z ABS

8 08 Dräger Polytron Pulsar 2 Informacje zamówieniowe Dräger Polytron Pulsar 2 z pokrywą formowaną z ABS i puszką połączeniową Ex e Numer części Dräger Polytron Pulsar 2 ATEX 4-120m (tylko RX, etylen) Dräger Polytron Pulsar 2 ATEX m (tylko RX, etylen) Dräger Polytron Pulsar 2 ATEX 4-60m (tylko TX) Dräger Polytron Pulsar 2 ATEX m (tylko TX) Dräger Polytron Pulsar 2 ATEX m (tylko TX) Dräger Polytron Pulsar 2 ATEX 4-120m (tylko RX) Dräger Polytron Pulsar 2 ATEX m (tylko Rx) Dräger Polytron Pulsar 2 z pokrywą formowaną z ABS oraz wtyczką i gniazdem Ex d Numer części Dräger Polytron Pulsar 2 ATEX 4-120m (tylko RX, etylen) Dräger Polytron Pulsar 2 ATEX m (tylko RX, etylen) Dräger Polytron Pulsar 2 ATEX 4-60m (tylko TX) Dräger Polytron Pulsar 2 ATEX m (tylko TX) Dräger Polytron Pulsar 2 ATEX m (tylko TX) Dräger Polytron Pulsar 2 ATEX 4-120m (tylko RX) Dräger Polytron Pulsar 2 ATEX m (tylko RX) Communications & Sales Marketing PP LE Zastrzegamy prawo zmian 2015 Drägerwerk AG & Co KGaA CENTRALA Drägerwerk AG & Co KGaA Moislinger Allee Lubeka, Niemcy wwwdraegercom PRZEDSTAWICIELSTWA SIEDZIBA GŁÓWNA BYTOM ul Chorzowska Bytom Tel Fax BIURO HANDLOWE KATOWICE ul Uniwersytecka Katowice Tel Fax BIURO HANDLOWE WARSZAWA Al Jerozolimskie Warszawa Tel Fax BIURO HANDLOWE GŁOGÓW Plac Konstytucji 3 Maja Głogów Tel Fax BIURO HANDLOWE RUMIA ul Grunwaldzka Rumia Tel Fax Znajdź lokalnego przedstawiciela handlowego na stronie: wwwdraegercom/kontakt
