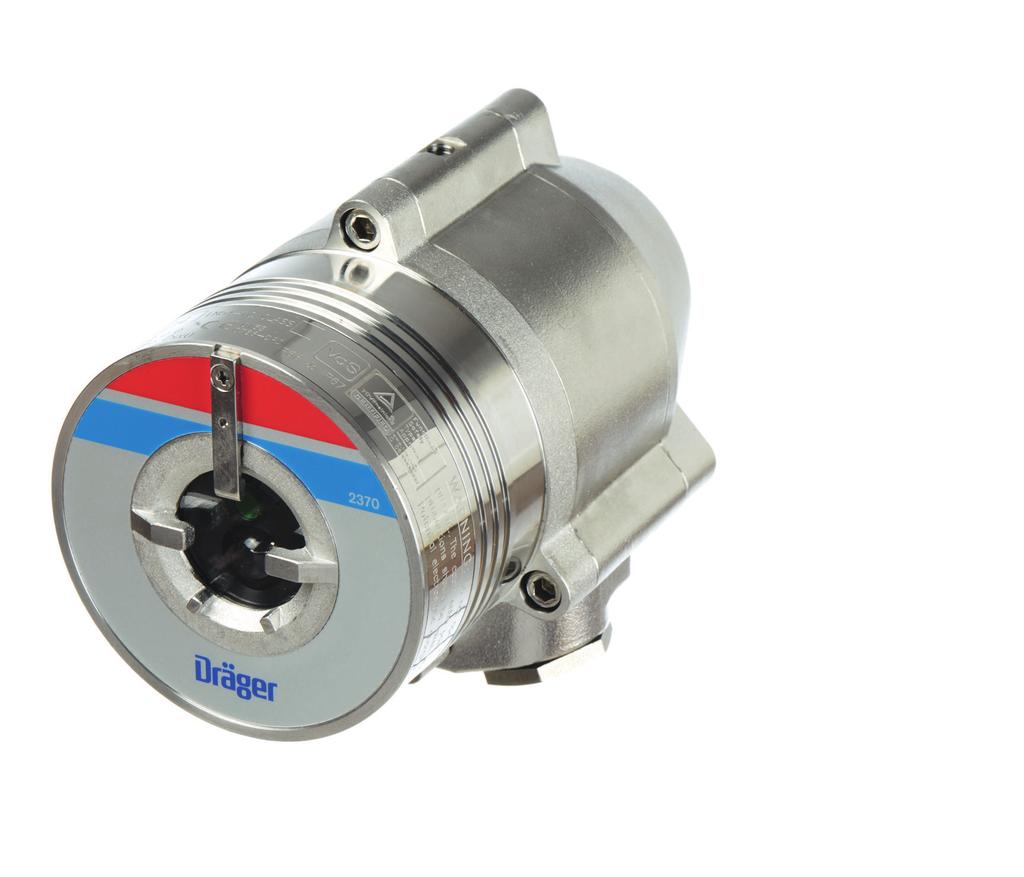

1 Dräger Flame 2370 Detektory płomienia oferuje szeroki wybór wysokiej jakości detektorów płomieni, które spełniają te wymogi. Obudowa ze stali nierdzewnej SS 316L Wskaźnik LED D Podgrzewane okno 2 x wloty kablowe

2 02 Dräger Flame 2370 Zalety Detekcja wybuchów i płomienia o wysokiej czułości w jednym urządzeniu Dräger Flame 2370 to optyczny detektor płomienia UV/IR, stworzony z myślą o szybkim i skutecznym działaniu. Urządzenie zapewnia krótki czas reakcji (20 ms w przypadku spalania wybuchowego) i wysoką niezawodność z obniżoną podatnością na fałszywe alarmy. Zaufaj ekspertowi Detektor płomienia wykrywa energię promienistą w przedziale fal krótkich ultrafioletowego i podczerwonego zakresu widma elektromagnetycznego. Sygnały z obu sensorów są następnie analizowane pod kątem częstotliwości, intensywności i czasu trwania. Równoczesne wykrycie energii promienistej w sensorach UV i IR powoduje wyzwolenie alarmu. Odporność na wszelkie warunki pogodowe Detektor Flame 2370 może być używany we wszystkich warunkach pogodowych i przy dużych wahaniach temperatury. Umożliwiają to funkcje takie jak, podgrzewane okno zapobiegające osiadaniu śniegu, lodu i kondensacji, wytrzymała, kompaktowa obudowa zewnętrzna oraz minimalny średni czas bezawaryjnej pracy na poziomie godzin. Automatyczne i ręczne testy optyki (BIT) Dzięki funkcji automatycznych testów elementów elektronicznych i optycznych detektora żadne usterki nie zostaną przeoczone. Test można uruchomić ręcznie w dowolnym momencie. Niezawodność Bezpieczeństwo działania to koncepcja sprawdzająca się dla wszystkich sektorów przemysłu. Jest fundamentalnym czynnikiem umożliwiającym zastosowanie skomplikowanej technologii w systemach związanych z bezpieczeństwem. To gwarantuje, że systemy związane z bezpieczeństwem będą oferować wymagane obniżenie ryzyka. Dräger Flame 2370 charakteryzuje się wysoką niezawodnością i spełnia wymagania normy IEC w zakresie nienaruszalności bezpieczeństwa na poziomie SIL2. Dobrze widoczna dioda LED stanu Trójkolorowa dioda LED umieszczona z przodu detektora jest dobrze widoczna dla osób pracujących w jego pobliżu. Zielony kolor oznacza normalną pracę; żółty kolor oznacza usterkę, a czerwony kolor wskazuje obecność promieniowania pochodzącego z ognia.

3 Dräger Flame Zalety Prosta instalacja i uruchamianie Instalacja jest prosta! Detektor instaluje się łatwo przy użyciu przechylnego elementu mocującego ze stali nierdzewnej, który umożliwia obracanie detektora w zakresie do 60 we wszystkich kierunkach i nakierowanie go na potencjalne źródło pożaru. Dodatkowe funkcje i zalety: Podwójny czujnik UV/IR odporny na działanie słońca Błyskawiczny czas reakcji reakcja w czasie 20 ms na sygnał nasycenia Wbudowany test automatyczny i ręczny (BIT) aby zapewnić ciągłą i niezawodną pracę Podgrzewane okno odpowiednie do pracy w trudnych warunkach pogodowych (śnieg, lód, kondensacja) Liczne opcje wyjść zapewniające maksymalną elastyczność i kompatybilność 3 przekaźniki: alarmu, usterki i pomocniczy sygnał 0 20 ma (stopniowany) Protokół HART do konserwacji i zarządzania Złącze RS-485 kompatybilne z Modbus Spełnienie wymogów dla poziomu nienaruszalności bezpieczeństwa 2 (SIL2 TÜV) Dopuszczenia umożliwiające zastosowanie w strefach zagrożonych wybuchem na całym świecie: ATEX, IECEx, FM/FMC, CSA Badania wydajności pracy przeprowadzone przez podmioty zewnętrzne: EN54-10 (VdS), FM3260 Komponenty systemu Dräger REGARD 3900 D Dräger REGARD 3900 to samodzielny, niezależny system sterujący do detekcji zagrożeń toksycznych, tlenowych i wybuchowych. System sterujący jest w pełni konfigurowalny pomiędzy 1 i 16 kanałami, w zależności od rodzaju ilości zainstalowanych kart wejścia/wyjścia.

4 04 Dräger Flame 2370 Akcesoria Symulator płomienia D Symulator płomienia emituje promieniowanie w formie unikalnych sekwencji, które są rozpoznawane przez detektor jako ogień. Dzięki temu detektory można testować w symulowanych warunkach pożarowych bez zagrożeń wiążących się z użyciem otwartego ognia. Osłona pogodowa D Osłona pogodowa chroni detektor przed różnymi warunkami pogodowymi, takimi jak śnieg czy deszcz. Wskaźnik laserowy D Czy zasięg detektora pokrywa obszar wymagający ochrony? Czy jest umieszczony w prawidłowym miejscu i czy stożek widzenia detektora obejmuje najbardziej niebezpieczne miejsce? Narzędzie pozwala instalatorowi wybrać optymalne ustawienie detektora i określić faktyczny zasięg jego działania. Osłona powietrzna D Osłona powietrzna umożliwia instalację detektorów serii Dräger Flame 2000 w trudnych warunkach otoczenia, tam gdzie mogą być narażone na działanie oparów olejowych, piasku, pyłu oraz innych cząstek.

5 Dräger Flame Powiązane produkty Dräger Flame 2000 D oferuje szeroki wybór wysokiej jakości detektorów płomieni, które spełniają te wymogi. Dräger Flame 2100 D oferuje szeroki wybór wysokiej jakości detektorów płomieni, które spełniają te wymogi. Dräger Flame 2350 D oferuje szeroki wybór wysokiej jakości detektorów płomieni, które spełniają te wymogi. Dräger Flame 2500 D oferuje szeroki wybór wysokiej jakości detektorów płomienia, które nie tylko spełniają, ale i przekraczają te wymagania.

6 06 Dräger Flame 2370 Powiązane produkty Dräger Flame 2700 D oferuje szeroki wybór wysokiej jakości detektorów płomieni, które spełniają te wymogi.

7 Dräger Flame Dane techniczne Typ Wrażliwość widmowa Wydajność pomiarów Zakres detekcji (przy najwyższym ustawieniu czułości dla płomienia o powierzchni 0,1 m2) Detektor płomienia UV/IR w wykonaniu przeciwwybuchowym do wykrywania pożarów gazów i paliw węglowodorowych, pożarów wodorowych, hydroksylowych, metali i substancji nieorganicznych UV = 0,185 0,260 μm IR = 2,5 3,0 μm Pole widzenia 100 w poziomie; 90 w pionie Paliwo m Czas reakcji Standardowo 5 sekund Reakcja w czasie 20 ms na sygnał nasycenia n-heptan / benzyna Olej napędowy / JP5 / nafta Etanol 95% Metanol IPA (alkohol izopropylowy) Wodór* Metan* , LPG* 13 Amoniak** 6 Silan** Granulki polipropylenowe Papier biurowy 1, * słup ognia o wysokości 0,75 m i szerokości 0,25 m; ** słup ognia o wysokości 0,5 m i szerokości 0,2 m Dane elektryczne Sygnały wyjścia 0 20 ma (stopniowane), HART Sygnał awarii BIT 2 ma ±10% Sygnał awarii Sygnał normalnej pracy Sygnał ostrzegawczy Sygnał alarmowy Przekaźniki RS485 Napięcie zasilania Zużycie energii Warunki środowiskowe Temperatura Wilgotność powietrza Obudowa ma 4 ma ±10% 16 ma ±5% 20 ma ±5% Alarmu, usterki i pomocniczy Styki beznapięciowe SPST o prądzie 2 A przy 30 V DC Łącze komunikacyjne kompatybilne z Modbus Znamionowe 24 V DC (18 32 V DC) Tryb gotowości: maks. 90 ma (110 ma z podgrzewanym oknem) Alarm: maks. 130 ma (160 ma z podgrzewanym oknem) od -55 do +75 C (praca) od -55 do +85 C (wersja opcjonalna i składowanie) do 95%, bez skraplania (możliwość pracy w warunkach wilg. wzgl. 100% w krótkim okresie) Materiał Stal nierdzewna SS 316 Złącza 2 x 3/4 14 NPT lub 2 x M25 x 1,5 mm Opcje materiału Waga Wymiary detektora Wytrzymałe aluminium bezmiedziowe, wykończenie w czerwonej emalii epoksydowej Detektor SS 316L 2,8 kg / aluminium 1,3 kg Przechylny element mocujący 1,0 kg 101,6 x 117 x 157 mm

8 08 Dräger Flame 2370 Dane techniczne Klasa ochrony Dopuszczenia ATEX i IECEx IP66 i IP67, NEMA 250 6P Ex II 2 G D Ex d e IIC T5 Gb Ex d e IIC T4 Gb Ex d e mb IIC T4 Gb (-55 C Ta +75 C) (-55 C Ta +85 C) (Ta = -55 C do +75 C) Ex tb IIIC T96 C Db FM/FMC/CSA Poziom nienaruszalności bezpieczeństwa Atesty dotyczące wydajności pracy Oznaczenie CE Klasa I, Dział 1, Grupy B, C i D Ex tb IIIC T106 C Db Klasa II/III, Dział 1, Grupy E, F i G Certyfikat SIL2 przyznany przez TÜV (EN61508) EN54-10 (VdS) FM3260 Ochrona EMI/RFI wg EN i EN Informacje zamówieniowe Dräger Flame 2370 (UFL111SC) Dräger Flame 2370 (UFL212SC) Dräger Flame 2370 (UFL211SC) Dräger Flame 2370 (UFL311SC) Dräger Flame 2370 (UFL111AC) Dräger Flame 2370 (UFL211AC) Dräger Flame 2370 (UFL112SF) Dräger Flame 2370 (UFL212SF) Dräger Flame 2370 (UFL312SF) Dräger Flame 2370 (UFL322SF) Akcesoria Symulator płomienia FS-1200 (UV i IR, UV) Zestaw do montażu kanałowego Dräger Flame 2xx Osłona powietrzna Dräger Flame 2xx0 Uchwyt uchylny do detektora Flame Osłona pogodowa detektora płomienia (stal nierdzewna) Osłona pogodowa detektora płomienia (ABS) Wskaźnik laserowy Dräger Flame 2xx0 Wysięgnik montażowy 3 do Dräger Flame Wysięgnik montażowy 2 do Dräger Flame Zestaw przejściówek USB RS-485 Dräger Flame Zasilacz do symulatora płomienia FS1x HART jest zastrzeżonym znakiem towarowym HART Communication Foundation Ex tb IIIC T98 C Db
