1 (Project No.) (Date) (Project Name) (Project Location) DANE TECHNICZNE DLA ARCHITEKTÓW I INŻYNIERÓW SEKCJA URZĄDZENIA ZDALNE I CZUJNIKI DO WIDEOMONITORINGU Niewielka, stałopozycyjna kamera sieciowa wysokiej rozdzielczości (HD), elektryczna funkcja dzień/noc (oprogramowanie w wersji lub nowszej) CZĘŚĆ 2 PRODUKTY 2.01 DANE TECHNICZNE KAMER SIECIOWYCH Table of Contents A. GŁÓWNE CECHY... 2 B. KAMERA... 4 C. FUNKCJE KAMERY... 6 D. OBRAZ... 7 E. INTELIGENTNA ANALIZA WIDEO F. DŹWIĘK G. WYMAGANIA SYSTEMOWE I SIEĆ H. INTERFEJSY I. DANE OGÓLNE J. ZGODNOŚĆ Z NORMAMI K. DOSTARCZANE WYPOSAŻENIE L. WYPOSAŻENIE SPRZEDAWANE ODDZIELNIE M. WYMIARY

2 A. GŁÓWNE CECHY: 1. Niewielka, stałopozycyjna kamera sieciowa wysokiej rozdzielczości (HD), elektryczna funkcja dzień/noc 2. Niewielka, stylowa konstrukcja umożliwia dyskretne prowadzenie monitoringu. 3. Jakość obrazu HD 720p (rozdzielczość maksymalna pikseli), obsługa formatu H.264 przy 30 kl./s (IP) 4. 3 formaty kompresji (H.264, MPEG-4, JPEG) i możliwość pracy dwustrumieniowej 5. Minimalne oświetlenie sceny 5,0 luksa (50 IRE [IP], AGC 30 db) i 2,7 luksa (30 IRE [IP], AGC 30 db) przy formacie obrazu 16:9 lub 4:3. 6. CMOS Exmor: Ten przetwornik zapewnia obraz o wysokiej jakości i niskim poziomie szumów. 7. Inteligentna detekcja ruchu (IMD): Ta funkcja umożliwia minimalizację liczby fałszywych alarmów, eliminując szum otoczenia, taki jak ruchy drzew, fale, odbicia od mokrych dróg czy szum związany ze wzmocnieniem. Różni się znacznie od funkcji oferowanych przez innych producentów, które zazwyczaj obejmują jedynie porównanie dwóch klatek. Kamera porównuje ze sobą 15 klatek, dzięki czemu jedynie podejrzane ruchome obiekty wywołują alarm. Umożliwia to użytkownikom skoncentrowanie się na rzeczywistych zdarzeniach oraz szybkie wyszukiwanie filmów rejestrowanych po włączeniu alarmu. 8. Distributed Enhanced Processing Architecture (DEPA): Jest to technologia inteligentnej, zdecentralizowanej analizy wideo. Oferuje ona możliwość pracy z pięcioma różnymi filtrami służącymi do wykrywania ruchomego obiektu: pojawianie się obiektu, znikanie obiektu, pozostawanie obiektu w danym obszarze przez czas dłuższy od wstępnie zdefiniowanego, liczba ruchomych obiektów oraz przekroczenie wirtualnej linki wyzwalającej przez obiekt. Kamera wykrywa ruchome obrazy oraz analizuje materiał wideo w celu określenia rozmiaru i lokalizacji ruchomego obiektu, po czym zapisuje te informacje w formie metadanych, a następnie przesyła je przez sieć. Rejestrator odbiera metadane i stosuje jeden z pięciu filtrów w celu określenia momentu spełnienia warunków alarmu

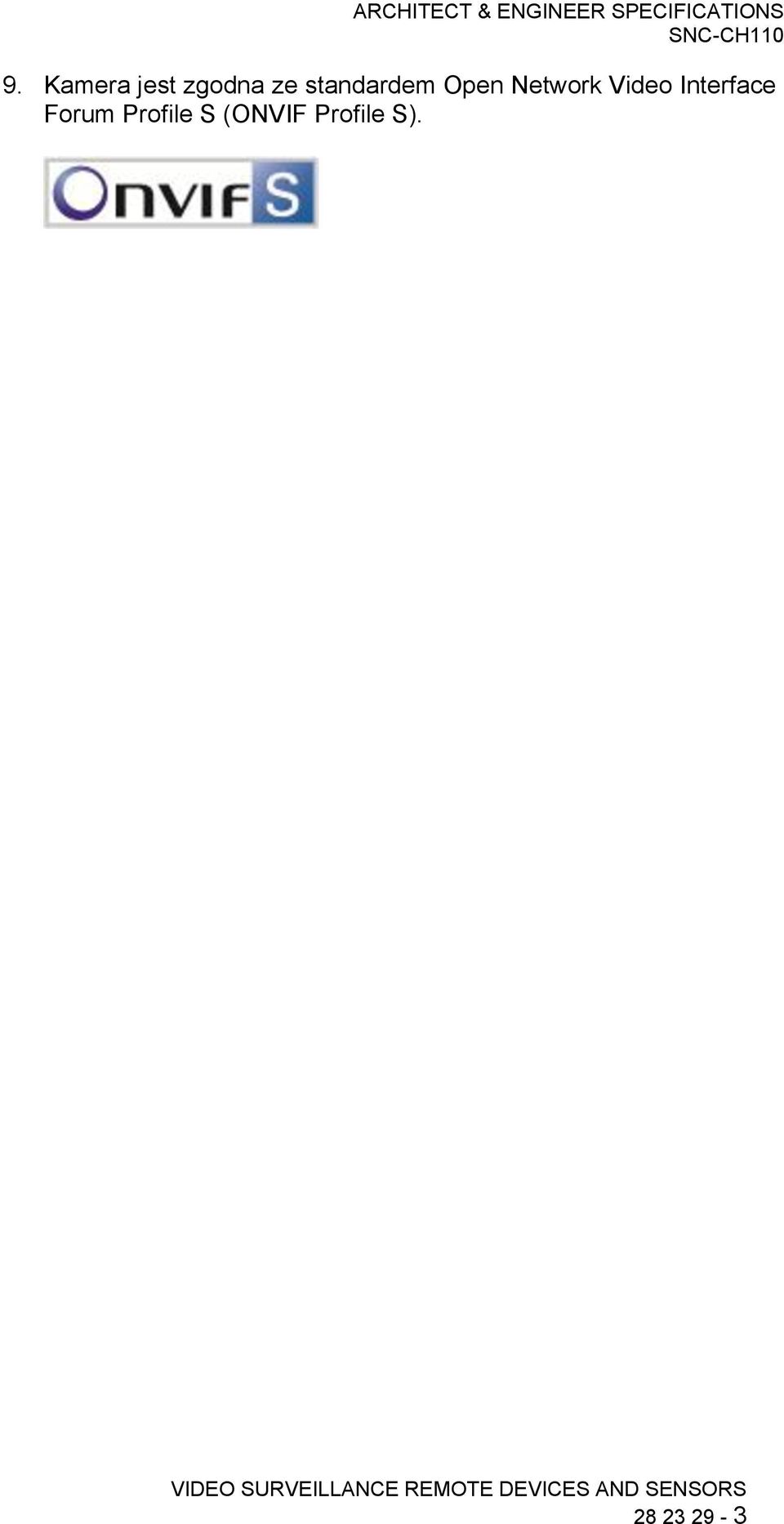

3 9. Kamera jest zgodna ze standardem Open Network Video Interface Forum Profile S (ONVIF Profile S)

4 B. KAMERA: 1. Kamera wykorzystuje Przetwornik CMOS 1/3,8 cala. 2. Liczba efektywnych pikseli wynosi (w przybliżeniu) 1,3 megapiksela. 3. Dla analogowego wyjścia MONITOR kamery można wybrać standard NTSC lub PAL. 4. Synchronizacja kamery jest przeprowadzana wewnętrznie. 5. Kamera wymaga minimalnego oświetlenia sceny 5,0 luksa (50 IRE [IP], AGC 30 db) i 2,7 luksa (30 IRE [IP], AGC 30 db) przy formacie obrazu 16:9 lub 4:3. 6. Wartość parametru AGC kamery wynosi do 30 db. 7. Kamera jest wyposażona w 7 następujących trybów kompensacji gamma: - Standardowy: sprawdza się w wielu różnych scenach. - Scena 1: rozjaśnia ciemne obszary bez utraty szczegółów jasnych elementów sceny o dużym kontraście. - Scena 2: podobny do Scena 1, ale bardziej efektywny. - Scena 3: rozjaśnia ciemne obszary sceny o dużym kontraście. - Scena 4: brak kompensacji gamma (tryb liniowy). - Scena 5: zapobiega prześwietleniu przy rejestrowaniu obiektów o dużej jasności. - Scena 6: tryb stosowany w przypadku korzystania z wyświetlacza o współczynniku gamma 1,8. 8. Szybkość migawki elektronicznej można ustawić w zakresie od 1/2 do 1/ sekundy. 9. Kamera jest wyposażona w funkcję BLC (kompensacji oświetlenia tła). 10. Dostępne ustawienia balansu bieli to ATW (ok K do K), ATW-PRO (ok K do 5800 K), lampa fluorescencyjna, lampa rtęciowa, lampa sodowa, lampa metalohalogenkowa, białe światło LED, balans bieli jednym naciśnięciem, ręczny

5 11. Kamera jest wyposażona w obiektyw o stałej ogniskowej. 12. Kąt widzenia wynosi: W poziomie: 80, Ogniskowa wynosi 2,34 mm. 14. Zakres przysłony dla obiektywu (liczba F) wynosi F2, Kamera obsługuje do 16 zdefiniowanych wstępnie tras dla każdego z 2 formatów kompresji obrazu. Obsługiwanych jest maksymalnie 5 tras

6 C. FUNKCJE KAMERY: 1. Kamera jest wyposażona w funkcję elektronicznego odwracania (e-flip), która umożliwia odwrócenie obrazu zarejestrowanego w sposób odwrócony i wyświetlenie go we właściwej orientacji. 2. Kamera obsługuje włączanie i wyłączanie funkcji redukcji szumów. 3. Kamera umożliwia nakładanie następujących informacji: - Identyfikator kamery (do 20 znaków alfanumerycznych) lub logo w formacie GIF - Data i godzina w różnych formatach, takich jak rok-miesiąc-dzień, godzina-minuta-sekunda oraz dzień-miesiąc-rok, godzina-minutasekunda - Współczynnik powiększenia (cyfrowego) - Rzeczywista liczba klatek na sekundę (kl./s) i szybkość transmisji (b/s) - Nazwa zdefiniowanej wstępnie pozycji (do 32 znaków alfanumerycznych) - Zdarzenie: czujnik IN, IMD, alarm sabotażowy - Ciąg znaków (do 61 znaków alfanumerycznych) Użytkownik może wybrać dużą, średnią lub małą czcionkę dla nałożonych danych. Informacje można nałożyć w 4 narożnikach, a także na górze, na dole i pośrodku ekranu, co daje łącznie 7 pozycji. 4. Przeglądarka internetowa kamery obsługuje następujące języki: angielski, chiński tradycyjny, chiński uproszczony, francuski, hiszpański, japoński, koreański, niemiecki, portugalski i włoski. 5. Kamera jest zgodna z przeglądarką w smartfonie umożliwiającą wyświetlanie obrazu z kamery i sterowanie obrotem/pochyleniem/zoomem (PTZ) za pomocą smartfona

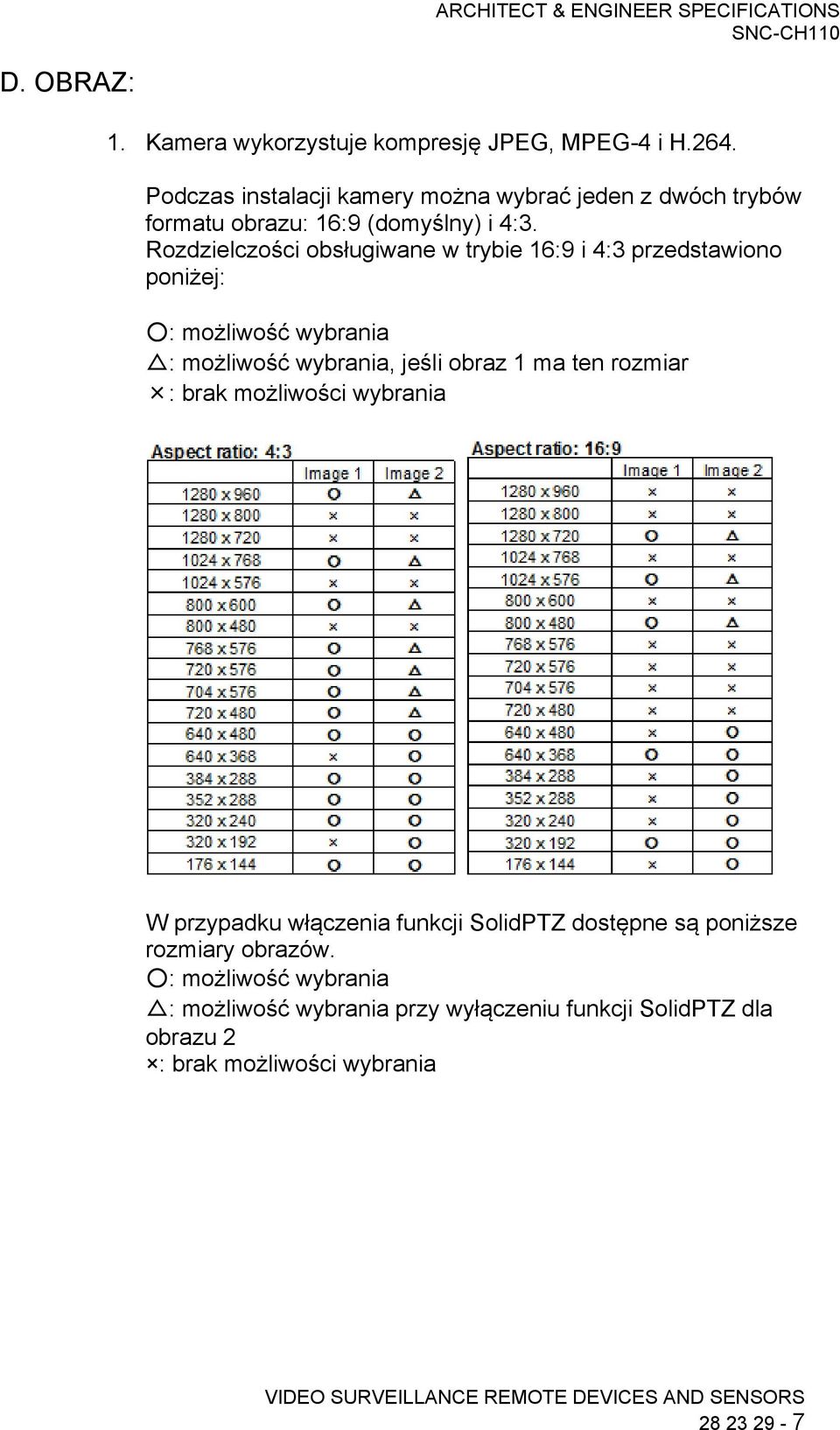

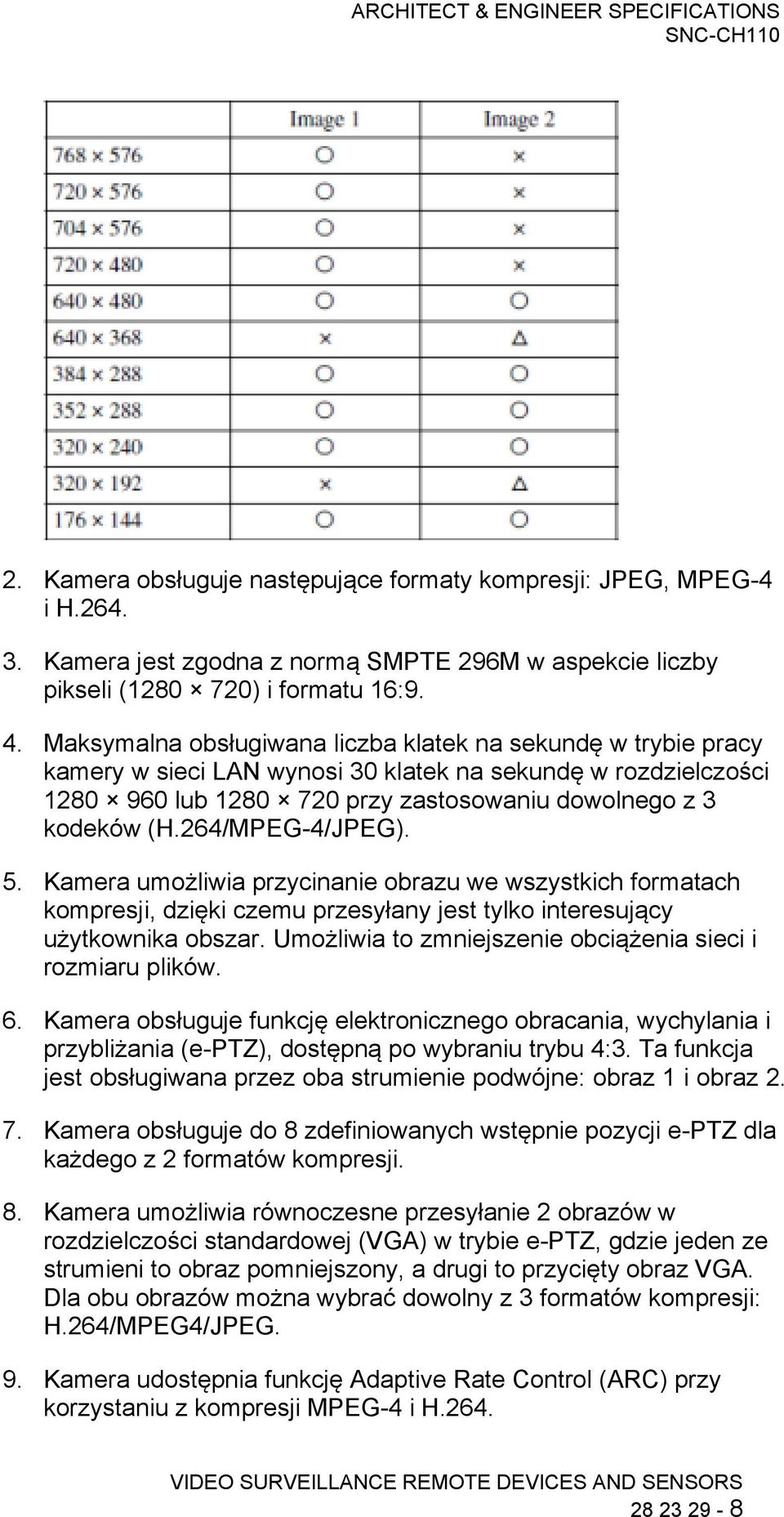

7 D. OBRAZ: 1. Kamera wykorzystuje kompresję JPEG, MPEG-4 i H.264. Podczas instalacji kamery można wybrać jeden z dwóch trybów formatu obrazu: 16:9 (domyślny) i 4:3. Rozdzielczości obsługiwane w trybie 16:9 i 4:3 przedstawiono poniżej: : możliwość wybrania : możliwość wybrania, jeśli obraz 1 ma ten rozmiar : brak możliwości wybrania W przypadku włączenia funkcji SolidPTZ dostępne są poniższe rozmiary obrazów. : możliwość wybrania : możliwość wybrania przy wyłączeniu funkcji SolidPTZ dla obrazu 2 : brak możliwości wybrania

8 2. Kamera obsługuje następujące formaty kompresji: JPEG, MPEG-4 i H Kamera jest zgodna z normą SMPTE 296M w aspekcie liczby pikseli ( ) i formatu 16:9. 4. Maksymalna obsługiwana liczba klatek na sekundę w trybie pracy kamery w sieci LAN wynosi 30 klatek na sekundę w rozdzielczości lub przy zastosowaniu dowolnego z 3 kodeków (H.264/MPEG-4/JPEG). 5. Kamera umożliwia przycinanie obrazu we wszystkich formatach kompresji, dzięki czemu przesyłany jest tylko interesujący użytkownika obszar. Umożliwia to zmniejszenie obciążenia sieci i rozmiaru plików. 6. Kamera obsługuje funkcję elektronicznego obracania, wychylania i przybliżania (e-ptz), dostępną po wybraniu trybu 4:3. Ta funkcja jest obsługiwana przez oba strumienie podwójne: obraz 1 i obraz Kamera obsługuje do 8 zdefiniowanych wstępnie pozycji e-ptz dla każdego z 2 formatów kompresji. 8. Kamera umożliwia równoczesne przesyłanie 2 obrazów w rozdzielczości standardowej (VGA) w trybie e-ptz, gdzie jeden ze strumieni to obraz pomniejszony, a drugi to przycięty obraz VGA. Dla obu obrazów można wybrać dowolny z 3 formatów kompresji: H.264/MPEG4/JPEG. 9. Kamera udostępnia funkcję Adaptive Rate Control (ARC) przy korzystaniu z kompresji MPEG-4 i H

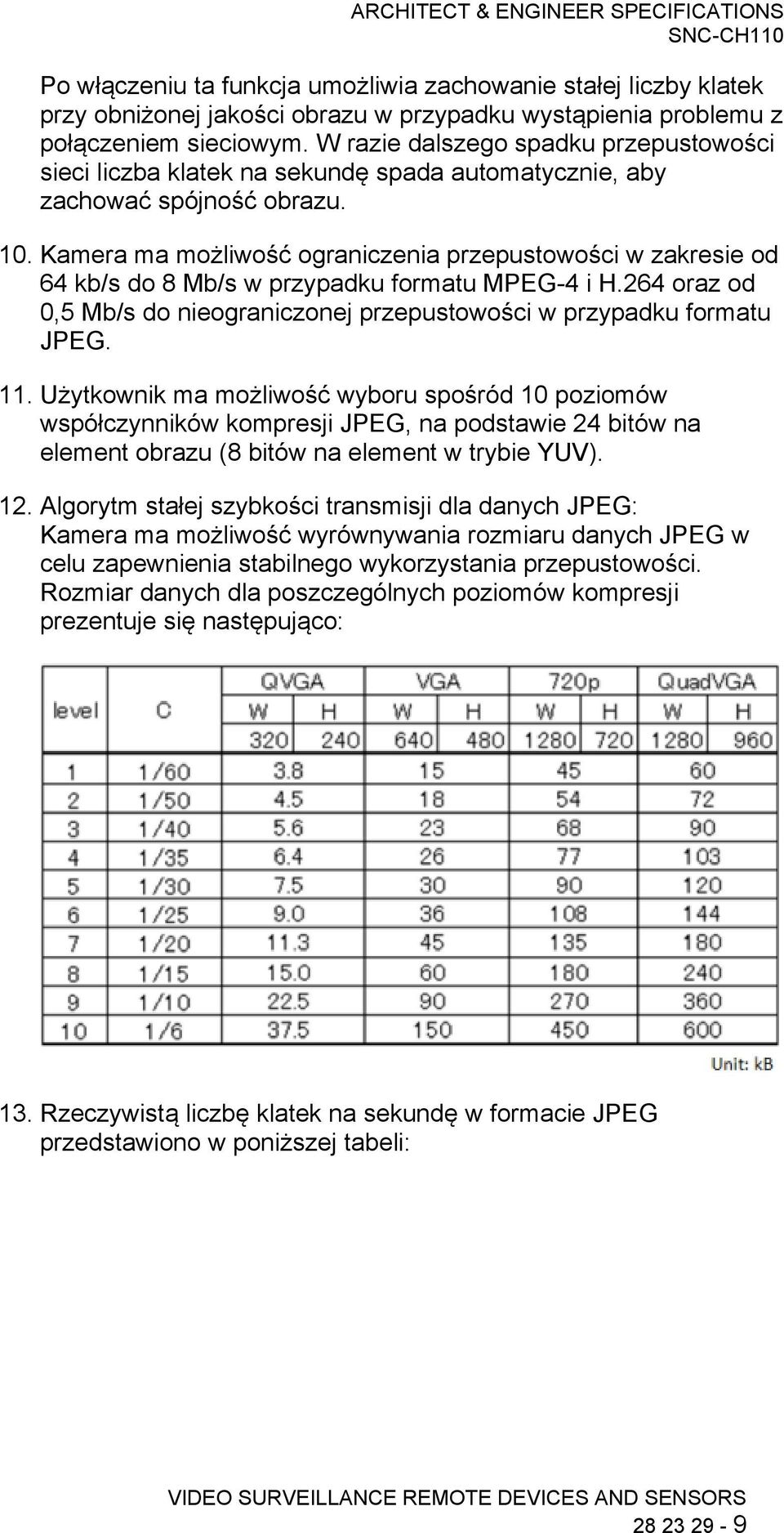

9 Po włączeniu ta funkcja umożliwia zachowanie stałej liczby klatek przy obniżonej jakości obrazu w przypadku wystąpienia problemu z połączeniem sieciowym. W razie dalszego spadku przepustowości sieci liczba klatek na sekundę spada automatycznie, aby zachować spójność obrazu. 10. Kamera ma możliwość ograniczenia przepustowości w zakresie od 64 kb/s do 8 Mb/s w przypadku formatu MPEG-4 i H.264 oraz od 0,5 Mb/s do nieograniczonej przepustowości w przypadku formatu JPEG. 11. Użytkownik ma możliwość wyboru spośród 10 poziomów współczynników kompresji JPEG, na podstawie 24 bitów na element obrazu (8 bitów na element w trybie YUV). 12. Algorytm stałej szybkości transmisji dla danych JPEG: Kamera ma możliwość wyrównywania rozmiaru danych JPEG w celu zapewnienia stabilnego wykorzystania przepustowości. Rozmiar danych dla poszczególnych poziomów kompresji prezentuje się następująco: 13. Rzeczywistą liczbę klatek na sekundę w formacie JPEG przedstawiono w poniższej tabeli:

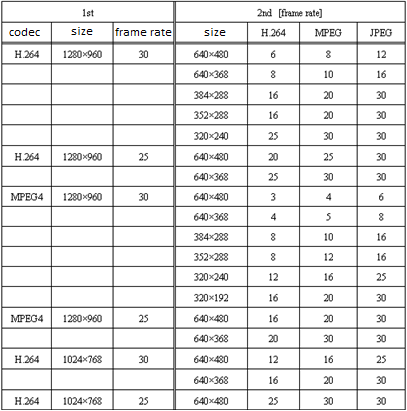

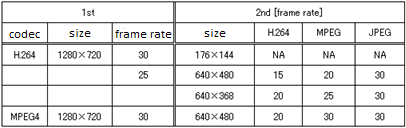

10 14. Kamera oferuje możliwość równoczesnego kodowania do 2 poniższych formatów kompresji w dowolnej kombinacji, w tym wielu wystąpień jednego formatu kompresji: JPEG, MPEG-4 i/lub H.264. Obliczona maksymalna liczba klatek na sekundę dla każdej kombinacji została przedstawiona w poniższych tabelach:

11 15. Kamera jest w stanie obsługiwać przez sieć równocześnie do 5 użytkowników. 16. Kamera udostępnia maksymalnie 6 poziomów uprawnień użytkowników. Administrator dysponuje pełnym dostępem/pełną kontrolą kamer. Pozostałe 5 poziomów dostępu można zdefiniować na potrzeby ograniczania uprawnień użytkowników do funkcji takich, jak wyświetlanie, zmiana rozmiaru obrazu itp. Dostęp do funkcji będzie określany zgodnie z poniższą tabelą:

12

13 E. INTELIGENTNA ANALIZA WIDEO: ARCHITECT & ENGINEER SPECIFICATIONS 1. Kamera jest wyposażona we wbudowaną funkcję inteligentnego wykrywania ruchu, która obsługuje technologię Distributed Enhanced Processing Architecture (DEPA). W celu zminimalizowania liczby fałszywych alarmów funkcja inteligentnego wykrywania ruchu porównuje obraz bieżący z poprzednimi 15 klatkami obrazu. Algorytm ten umożliwia kamerze eliminowanie określonych typów zakłóceń pochodzących z otoczenia, takich jak trzęsące się liście, a także szumu przy maksymalnym wzmocnieniu funkcji automatycznej regulacji wzmocnienia. 2. Kamera jest wyposażona w funkcję wykrywania manipulacji, która ostrzega operatora o próbie sabotażu kamery. Sabotaż może obejmować pokrywanie obiektywu farbą lub tkaniną oraz zmianę ustawienia kamery

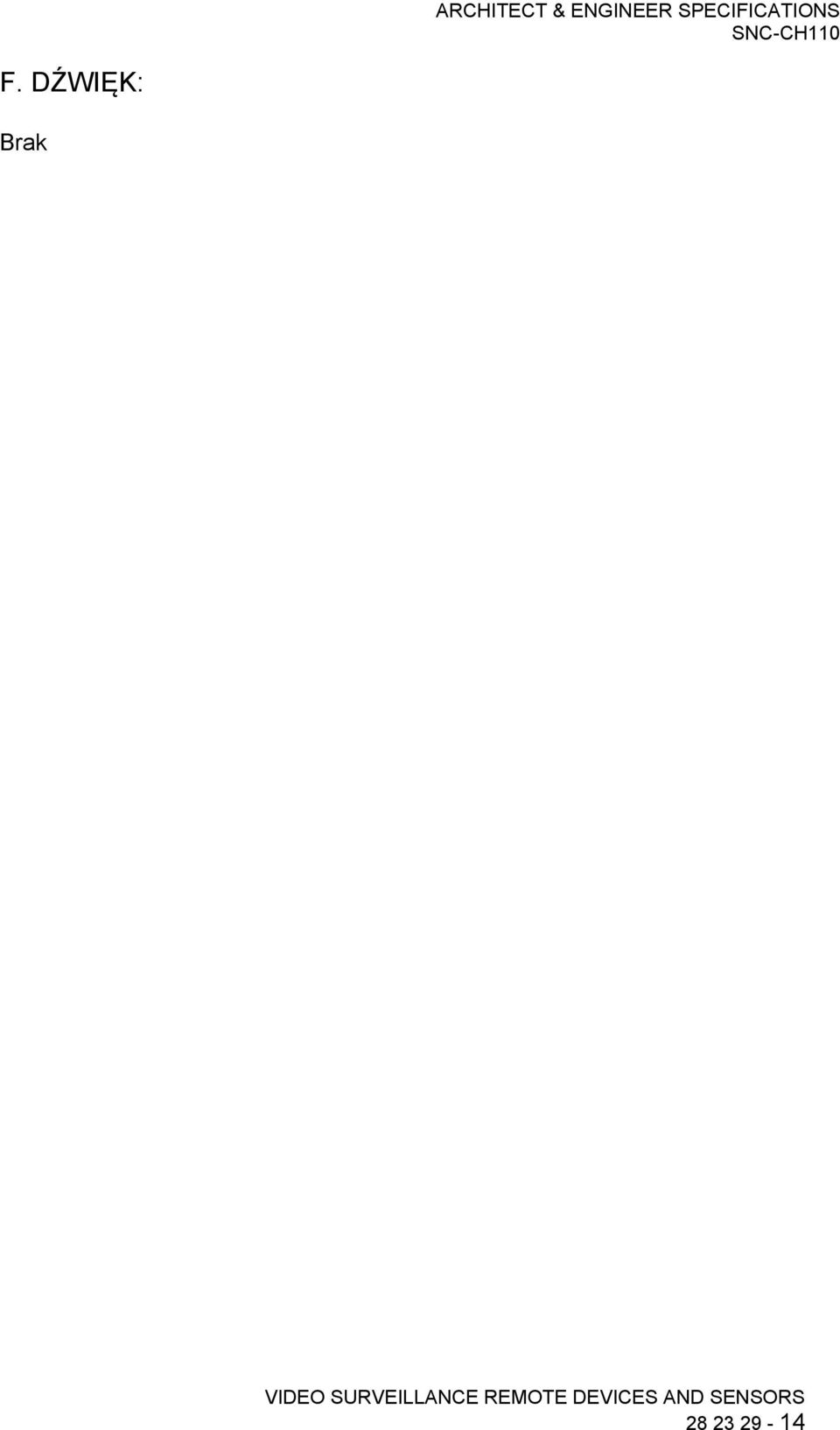

14 F. DŹWIĘK: Brak

15 G. WYMAGANIA SYSTEMOWE I SIEĆ ARCHITECT & ENGINEER SPECIFICATIONS 1. Kamera obsługuje następujące systemy operacyjne: Microsoft Windows 8 Pro* (32-/64-bitowy), Microsoft Windows 7 (32-/64- bitowy, Ultimate/Professional), Microsoft Windows Vista (32-bitowy, Ultimate/Business), Microsoft Windows XP (32-bitowy, Professional) i Microsoft DirectX 9.0c lub nowszy * Oprogramowanie w wersji 1.79 lub nowszej. 2. Minimalne wymagania dotyczące komputera PC to Procesor Intel Core2 Duo o częstotliwości 2 GHz lub wyższej, co najmniej 1 GB pamięci RAM, obsługa rozdzielczości lub wyższej, karta graficzna obsługująca obraz 24-bitowy o głębi kolorów True Color oraz połączenie sieciowe Ethernet 100Base-TX. 3. Kamera jest wyposażona we wbudowany serwer sieci Web, który umożliwia korzystanie ze standardowej przeglądarki internetowej Microsoft Windows Internet Explorer (zalecana wersja 6.0, 7.0, 8.0, 9.0 lub 10.0) w celu uzyskiwania dostępu do kamery bez konieczności stosowania specjalnych przeglądarek. 4. Do uzyskiwania dostępu do kamery przy użyciu funkcji przeglądarki bez wtyczek mogą służyć także następujące przeglądarki internetowe: Firefox w wersji 3.5, Safari w wersji 4.0 i Google Chrome w wersji 4.0. W przypadku korzystania z tych przeglądarek obraz wideo jest wyświetlany w formacie JPEG. 5. Przeglądarka bez wtyczek obsługuje także wtyczkę Flash i przeglądarkę ActiveX, która umożliwia wyświetlanie strumieni MPEG-4 i H Kamera obsługuje przeglądarkę ActiveX, która umożliwia wyświetlanie obrazu z kamery w przeglądarce Internet Explorer. Przeglądarka ActiveX umożliwia nagrywanie obrazu i dźwięku bezpośrednio na dysku twardym komputera. 7. Kamera jest w stanie generować kod HTML dla obrazu wideo, ułatwiając jego integrację ze stronami internetowymi. 8. Kamera obsługuje gadżety pulpitu Windows oraz umożliwia modyfikację przeglądarki ActiveX. 9. Kamera obsługuje następujące protokoły sieciowe: IPv4, IPv6, TCP, UDP, ARP, ICMP, IGMP, HTTP, HTTPS, FTP (tylko klient), SSL, SMTP, DHCP, DNS, NTP, RTP/RTCP, RTSP (tylko IPv4) i SNMP (v1, v2c, v3). Bezpieczeństwo sieci zapewnia hasło (podstawowe uwierzytelnianie) i filtr adresów IP

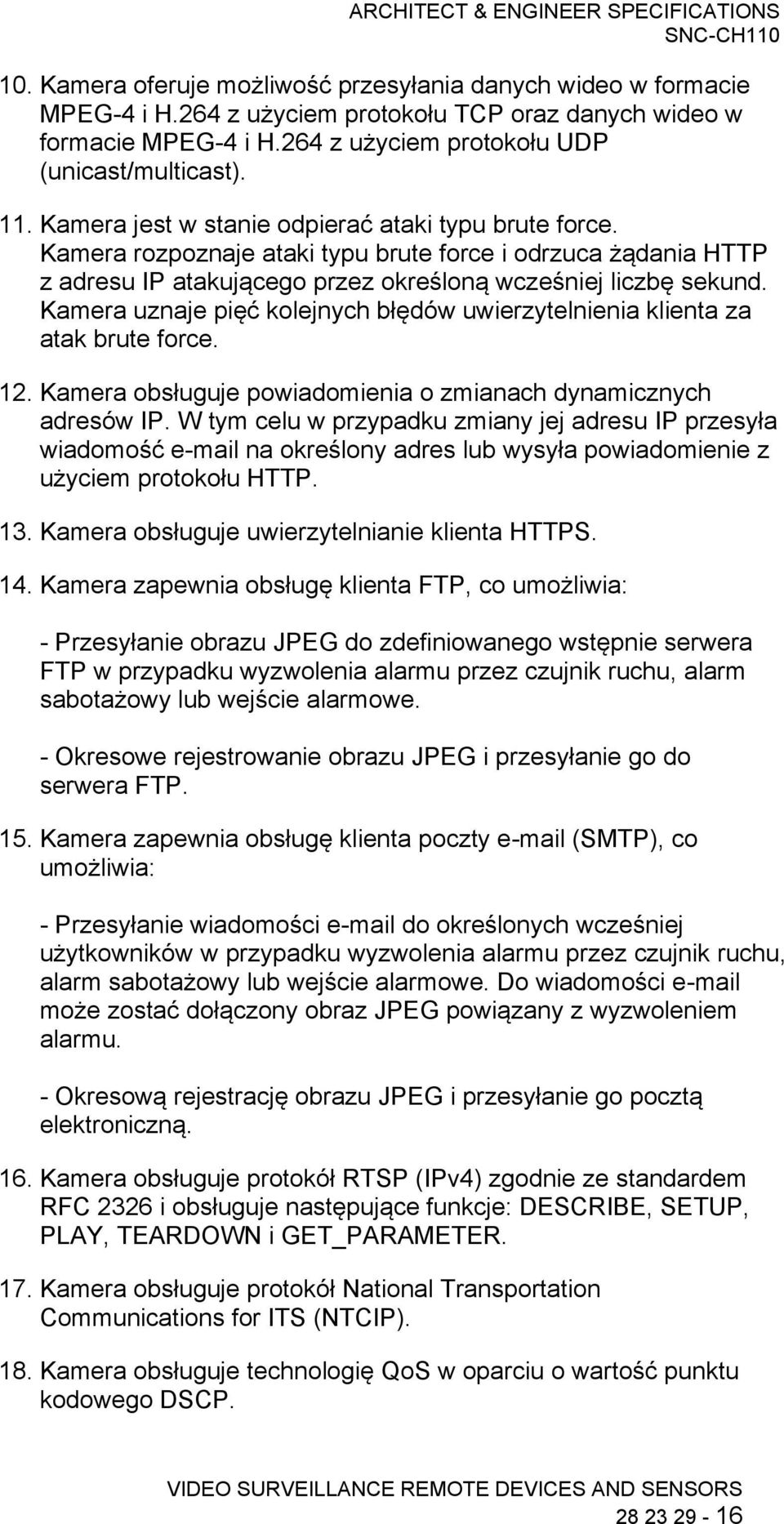

16 10. Kamera oferuje możliwość przesyłania danych wideo w formacie MPEG-4 i H.264 z użyciem protokołu TCP oraz danych wideo w formacie MPEG-4 i H.264 z użyciem protokołu UDP (unicast/multicast). 11. Kamera jest w stanie odpierać ataki typu brute force. Kamera rozpoznaje ataki typu brute force i odrzuca żądania HTTP z adresu IP atakującego przez określoną wcześniej liczbę sekund. Kamera uznaje pięć kolejnych błędów uwierzytelnienia klienta za atak brute force. 12. Kamera obsługuje powiadomienia o zmianach dynamicznych adresów IP. W tym celu w przypadku zmiany jej adresu IP przesyła wiadomość na określony adres lub wysyła powiadomienie z użyciem protokołu HTTP. 13. Kamera obsługuje uwierzytelnianie klienta HTTPS. 14. Kamera zapewnia obsługę klienta FTP, co umożliwia: - Przesyłanie obrazu JPEG do zdefiniowanego wstępnie serwera FTP w przypadku wyzwolenia alarmu przez czujnik ruchu, alarm sabotażowy lub wejście alarmowe. - Okresowe rejestrowanie obrazu JPEG i przesyłanie go do serwera FTP. 15. Kamera zapewnia obsługę klienta poczty (SMTP), co umożliwia: - Przesyłanie wiadomości do określonych wcześniej użytkowników w przypadku wyzwolenia alarmu przez czujnik ruchu, alarm sabotażowy lub wejście alarmowe. Do wiadomości może zostać dołączony obraz JPEG powiązany z wyzwoleniem alarmu. - Okresową rejestrację obrazu JPEG i przesyłanie go pocztą elektroniczną. 16. Kamera obsługuje protokół RTSP (IPv4) zgodnie ze standardem RFC 2326 i obsługuje następujące funkcje: DESCRIBE, SETUP, PLAY, TEARDOWN i GET_PARAMETER. 17. Kamera obsługuje protokół National Transportation Communications for ITS (NTCIP). 18. Kamera obsługuje technologię QoS w oparciu o wartość punktu kodowego DSCP

17 19. Oprogramowanie SNC Toolbox obejmuje aplikację IP Setup (obsługującą zarządzanie grupą kamer), narzędzie Firmware Upgrade Tool do aktualizacji oprogramowania sprzętowego, instalator niestandardowej strony głównej Custom Homepage Installer oraz narzędzie planowania ustawień grup kamer Group Camera Setting Scheduler. Oprogramowanie SNC Toolbox jest dostarczane z kamerą jako standardowe akcesorium, na dysku CD-ROM. 20. Kamera obsługuje filtrowanie adresów IP, co umożliwia ograniczenie dostępu do niej do jednej lub kilku grup wybranych użytkowników. Można utworzyć maksymalnie 10 różnych grup, określając zakres adresów IP dla każdej z nich. 21. Kamera obsługuje uwierzytelnianie IEEE 802.1X oraz: - jest zgodna z normami IEEE 802.1X; - umożliwia integrację z siecią IEEE 802.1X w celu zapewnienia wyższego poziomu bezpieczeństwa sieci; - obsługuje tryb EAP-TLS wykorzystujący parę kluczy z urzędu certyfikacyjnego (CA); - obsługuje tryb EAP-MD5; - obsługuje tryb PEAP. 22. Kamera oferuje możliwość konfiguracji portów przez użytkownika. 23. Po odebraniu polecenia CGI we wbudowanej pamięci (nieulotnej) jest zapisywany dziennik systemowy. 24. Z kamerą jest dostarczane również znajdujące się na dysku CD- ROM oprogramowanie rejestrujące (RealShot Manager Lite) jako standardowe akcesorium

18 H. INTERFEJSY: 1. Analogowe kompozytowe wyjście wideo obsługuje sygnał 1,0 Vpp przy impedancji 75 Ω. 2. Poza możliwością przesyłania obrazu przez sieć Ethernet kamera udostępnia także analogowe kompozytowe wyjście MONITOR. Analogowego kompozytowego wyjścia wideo można użyć podczas instalacji kamery w celu wyregulowania pola widzenia i ostrości. 3. Analogowe kompozytowe wyjście wideo wykorzystuje złącze AV typu minijack. 4. W tylnej części kamery znajduje się złącze RJ Połączenie z siecią jest dostępne przez 8-stykowe złącze RJ-45, 10Base-T/100Base-TX Ethernet. Obsługiwane są protokoły IPv6 i IPv4. 6. Kamera jest wyposażona w 2-stykowy interfejs we/wy znajdujący się w jej tylnej części i dostępny za pośrednictwem dostarczanego w zestawie kabla. Dostępne jest gniazdo wejścia alarmu. Gniazdo wejścia alarmu jest izolowane optycznie. 7. Kamera obsługuje izolowane optycznie wejście czujnika 1. Zastosowany interfejs to Dołączony przewód. 8. Kamera jest wyposażona w gniazdo wejścia czujnika umożliwiające podłączenie urządzeń zewnętrznych. Dla wejścia czujnika można wybrać konfigurację zestyków zwiernych lub rozwiernych. 9. Przypisanie we/wy: złącze we/wy

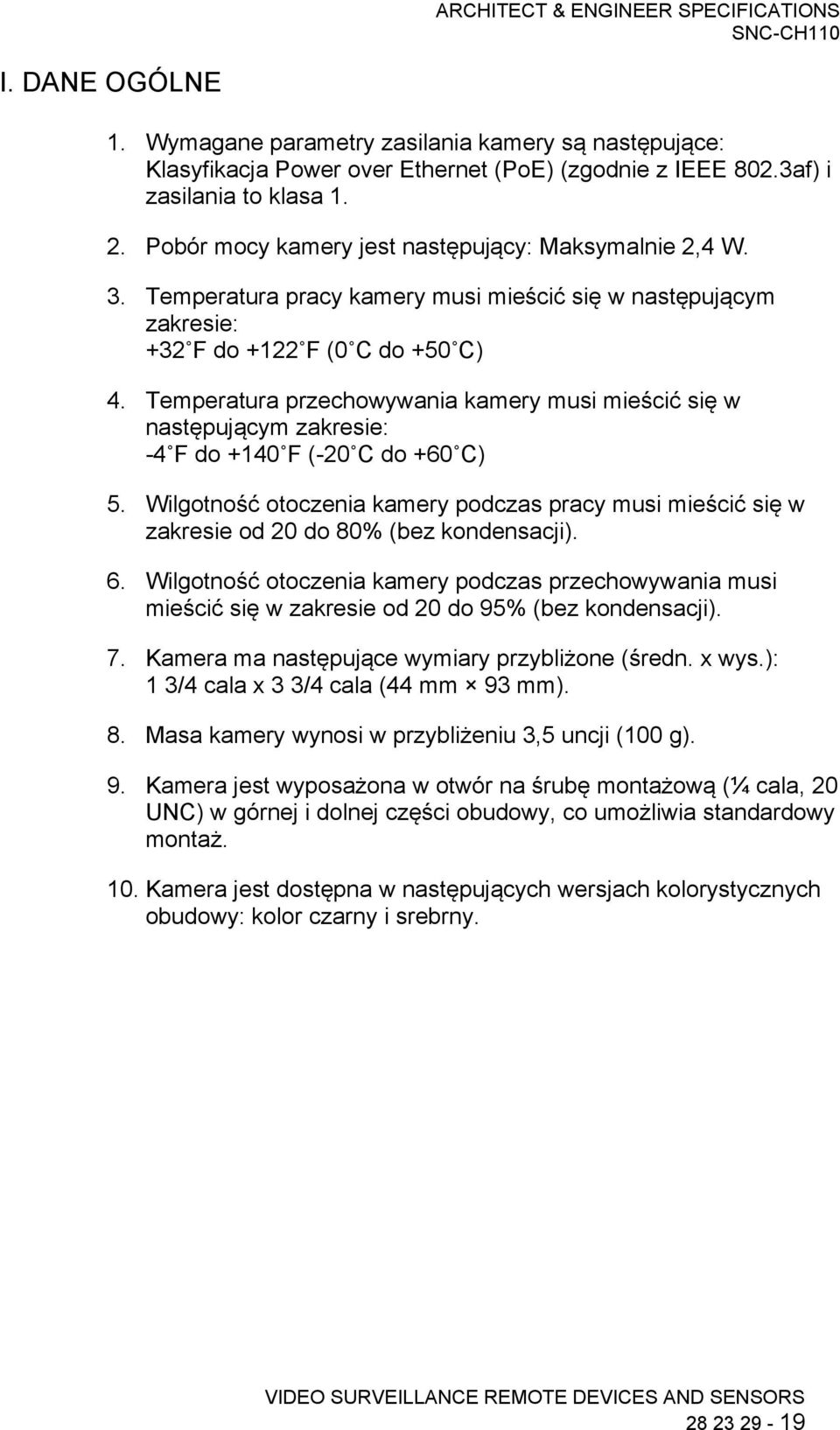

19 I. DANE OGÓLNE 1. Wymagane parametry zasilania kamery są następujące: Klasyfikacja Power over Ethernet (PoE) (zgodnie z IEEE 802.3af) i zasilania to klasa Pobór mocy kamery jest następujący: Maksymalnie 2,4 W. 3. Temperatura pracy kamery musi mieścić się w następującym zakresie: +32 F do +122 F (0 C do +50 C) 4. Temperatura przechowywania kamery musi mieścić się w następującym zakresie: -4 F do +140 F (-20 C do +60 C) 5. Wilgotność otoczenia kamery podczas pracy musi mieścić się w zakresie od 20 do 80% (bez kondensacji). 6. Wilgotność otoczenia kamery podczas przechowywania musi mieścić się w zakresie od 20 do 95% (bez kondensacji). 7. Kamera ma następujące wymiary przybliżone (średn. x wys.): 1 3/4 cala x 3 3/4 cala (44 mm 93 mm). 8. Masa kamery wynosi w przybliżeniu 3,5 uncji (100 g). 9. Kamera jest wyposażona w otwór na śrubę montażową (¼ cala, 20 UNC) w górnej i dolnej części obudowy, co umożliwia standardowy montaż. 10. Kamera jest dostępna w następujących wersjach kolorystycznych obudowy: kolor czarny i srebrny

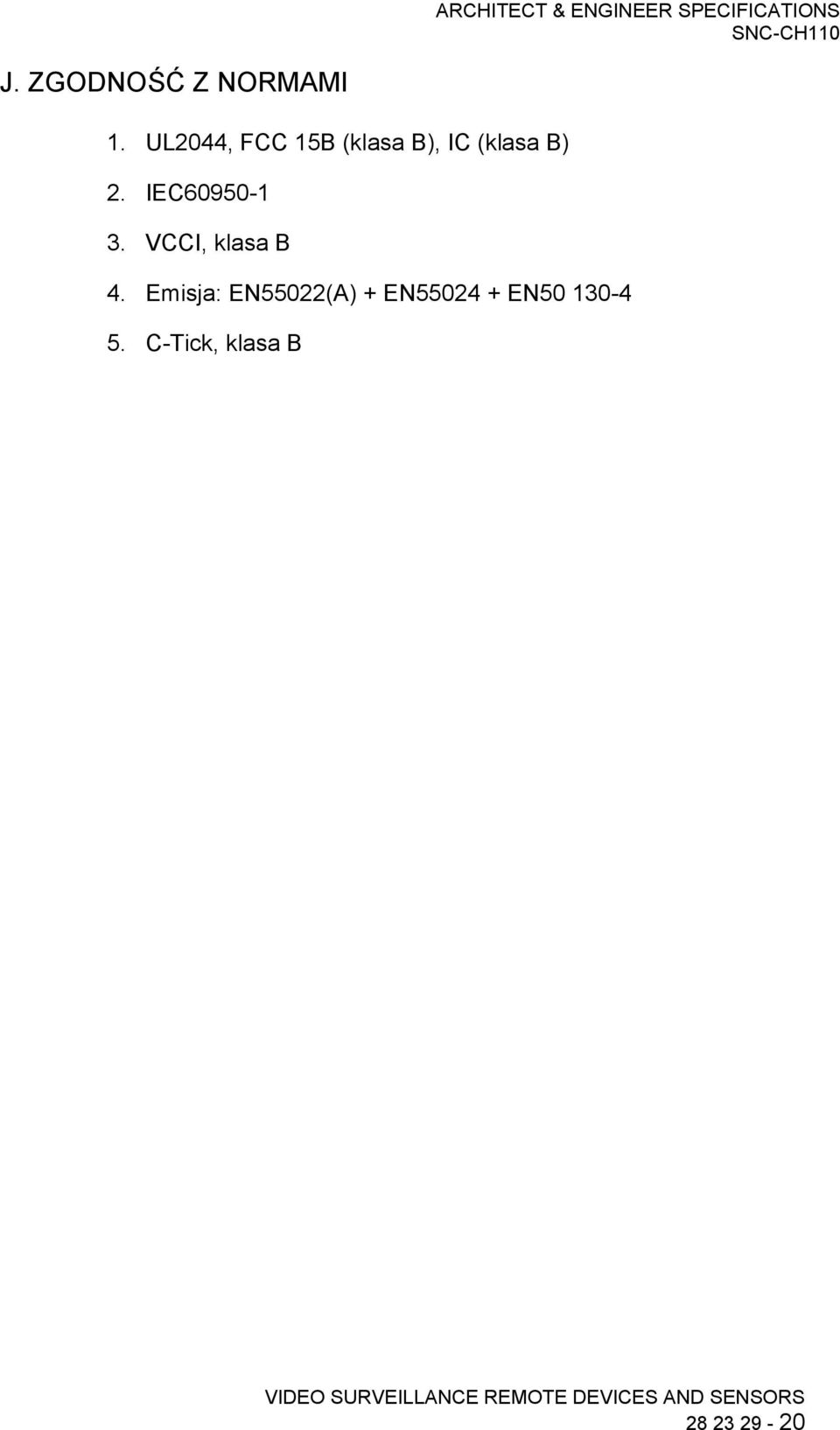

20 J. ZGODNOŚĆ Z NORMAMI 1. UL2044, FCC 15B (klasa B), IC (klasa B) 2. IEC VCCI, klasa B 4. Emisja: EN55022(A) + EN EN C-Tick, klasa B

21 K. DOSTARCZANE WYPOSAŻENIE: ARCHITECT & ENGINEER SPECIFICATIONS 1. Płyta CD-ROM (podręcznik użytkownika, SNC Toolbox, RealShot Manager Lite) (x1) 2. Instrukcja instalacji (x1) 3. Przewód do wejścia alarmowego (x1) 4. Przedni panel (z logo) (x1) 5. Przedni panel (bez logo) (x1) 6. Książeczka gwarancyjna (x1)

22 L. WYPOSAŻENIE SPRZEDAWANE ODDZIELNIE: Linka zabezpieczająca ARCHITECT & ENGINEER SPECIFICATIONS

23 M. WYMIARY:
