1 Kompleksowe rozwiązania dla 4 Systemów magazynowych 4 Transportu 4 Ochrony środowiska

2 Państwa korzyści Producent posiada certyfikację Nr. 08 Specjalizacja Od ponad 20 lat skupiamy się wyłącznie na produkcji osprzętu do wózków widłowych, systemów magazynowania i ochrony środowiska. Nasze innowacje realizujemy w nowoczesnym, stale modernizowanym w oparciu o najnowsze technnologie, zakładzie. Zaufało nam wielu światowych odbiorców, począwszy od producentów wózków widłowych po dostawców systemów techniki magazynowania, dla których produkujemy urządzenia sprzedawane pod ich uznanymi markami. ezawaryjność i bezpieczeństwo Nowoczesne metody obliczeniowe jak FEM, które stosujemy przy projektowaniu, są podstawą rzetelnego i trwałego wykonania produktów. Dużą wagę przykładamy do praktycznych możliwości stosowania naszych urządzeń w pracy ciągłej w warunkach przemysłowych. udujemy prototypy i przeprowadzamy testy wytrzymałościowe. Nie oszczędzamy na materiałach i nie idziemy na kompromisy mogące obniżyć niezawodność naszych produktów. Sprawdzone i zaakceptowane urządzenia, są seryjnie produkowane i gwarantują długoletnią, bezawaryjną oraz bezpieczną eksploatację Gwarancja Jakości Posiadamy certyfikację wg DIN EN ISO Gwarantuje to powtarzalność naszych wysokich parametrów jakościowych. Wiele naszych urządzeń jest dodatkowo certyfikowanych przez niezależne, niemieckie instytuty Fachowe doradztwo Jeżeli macie Państwo pytania odnośnie danego produktu lub szukacie indywidualnych rozwiązań, zwróćcie się do nas. hętnie doradzimy, również w Państwa zakładzie. Transport i spedycja Wiele produktów dostarczamy bezpośrednio do klienta, bez dodatkowych kosztów transportowych Składanie zamówień Zapytania oraz zamówienia można składać przez telefon, fax lub

3 Spis treści Osprzęt do wózków widłowych Pojemniki przechylne Mini Pojemniki przechylne TKS Pojemniki przechylne MK Pojemniki przechylne TK Pojemniki przechylne kompaktowe KK Pojemniki wózkowe z blachy KW Pojemniki samoprzechylne SKS Pojemniki przechylne do ustawiania w stos ST Pojemniki głębokie TK Pojemniki przechylne PE Pojemniki z dnem klapowym Pojemniki z dnem klapowym KL Pojemniki z dnem klapowym K Pojemniki przechylne wielkowymiarowe RK Pojemniki kompaktowe na wióry metalowe SKK 14 Samoczynne pojemniki przechylne na wióry metalowe SSKS 14 Platformy robocze 15 Platformy robocze 16 Żurawie do wózka widłowego 17 Przedłużki wideł GV 18 Wózki silosowe SIL 18 Manipulatory do pojemników siatkowych EURO EGW 19 Wysięgniki dźwigowe do pojemników siatkowych EURO 19 Wysięgniki, haki do przeładunku 20 Wysięgniki ig ag 20 Pługi do śniegu 21 Manipulatory do pojemników na śmieci MW 22 Szufle do wózka widłowego 22 Zbiorniki wywrotne podwójne, potrójne 24 Systemy magazynowe Regały z wysuwanymi półkami do dużych obciążeń Regały rolkowe Regały rolkowe jednostronne Regały rolkowe Regały wysuwne do blach Regały wysuwne do blach Regały wysuwne do blach Regały tablicowe Regał komorowy Regał wspornikowy wysuwny Półki wysuwane do regałów paletowych Regał do pionowego składowania blach Regał kasetowy do blach Urządzenia do manewrowania beczkami hwytaki do beczek I oraz II hwytaki do beczek 7 7 Systemy pojemników podziemnych na odpady Systemy pojemników podziemnych na odpady 8 Ochrona środowiska Systemy ochrony środowiska 9 1

4 OSPRZĘT DO WÓZKÓW WIDŁOWYH Pojemniki przechylne Mini 4 Uniwersalny pojemnik do składowania różnych materiałów, udźwig do 750 kg 4 Ze względu na niską wysokość idealny jako pojemnik odkładczy przy maszynach typu obrabiarki, wycinarki, prasy itp 4 Konstrukcja mechanizmu przechylnego pojemnika zapobiega uderzeniom skrzyni o podstawę urządzenia przy opróżnianiu - ochrona wózka widłowego 4 Skrzynia pojemnika wykonana z blachy stalowej o grubosci mm 4 Odblokowanie liną naciągową uruchamianą z siedzenia kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe 4 Zestaw kołowy z poliamidu 4 Sito oraz zawór spustowy. Podwójne dno umożliwia oddzielenie części stałych od cieczy. Następnie można je wylać za pomocą kranu 4 Dwuczęściowa ocynkowana klapa odchylna Wymiary Gł x Szer x Wys MK x 615 x 450 mm 150 dm 500 kg MK x 900 x 450 mm 250 dm 600 kg MK x 1250 x 150 mm 50 dm 750 kg

5 Pojemniki przechylne TKS 4 Nożyce wychwytowe ze sprężyną naciągową zapewniają płynny przechył pojemnika i zapobiegają uderzeniom skrzyni o podstawę urządzenia - ochrona wózka widłowego i wysypywanego materiału 4 Rama podstawy oraz skrzynia pojemnika są na stałe połączone co zapewnia optymalne prowadzenie podczas cyklu przechylania 4 Podstawa i rama pojemnika wykonana z blachy stalowej o grubości 6 mm ze wzmocnieniami poprzecznymi 4 Odblokowanie liną naciągową uruchamianą z siedzenia kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe 4 Zestaw kołowy z poliamidu, nośność 150 kg, wysokość zabudowy 210 mm 4 Sito oraz zawór spustowy. Podwójne dno umożliwia oddzielenie części stałych od cieczy. Następnie można je wylać za pomocą kranu 4 Dwuczęściowa ocynkowana klapa odchylna OSPRZĘT DO WÓZKÓW WIDŁOWYH Wymiary Gł x Szer x Wys iężar TKS x 80 x 780 mm 670 mm 500 dm 1200 kg 180 kg TKS x 1200 x 780 mm 670 mm 750 dm 1200 kg 200 kg TKS x 1580 x 780 mm 670 mm 1000 dm 1200 kg 210 kg

6 Pojemniki przechylne MK OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Pojemnik wywrotny do dużych obciążeń. Optymalne rozwiązania składowania i transportu ciężkich materiałów do produkcji oraz odpadów produkcyjnych 4 Ochrona wózka widłowego. Poprzez osadzenie wanny pojemnika na rolkach tocznych, przy opróżnianiu nie występują uderzenia na maszt wózka widłowego. Zastosowany hamulec wywrotu płynnie zatrzymuje pojemnik nie uszkadzając konstrukcji nośnej. 4 Długa żywotność, wanna pojemnika z blachy stalowej o grubości mm wraz ze wzmocnieniem krawędziowym. Rama podstawy wykonana z blachy stalowej o grubości 6 mm, ze wzmocnieniami poprzecznymi 4 ałkowita ochrona mechanizmu tocznego dzięki bocznej osłonie zabezpieczającej. 4 Odblokowania liną naciągową uruchamianą z siedzenie kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe 4 : 4 Zestaw kołowy z poliamidu, nośność 150 kg, wysokość zabudowy 210 mm 4 Zestaw kołowy z poliamidu, nośność 2500 kg, wysokość zabudowy 200 mm 4 Sito oraz zawór spustowy. Podwójne dno umożliwia oddzielenie części stałych od cieczy. Następnie można je wylać za pomocą kranu 4 Dwuczęsciowa ocynkowana klapa odchylna Wymiary Gł. x Szer. x Wys MK x 840 x 910 mm 800 mm MK x 840 x 100 mm MK-800 iężar 00 dm 1500 kg 165 kg 915 mm 500 dm 2500 kg 220 kg 10 x 1140 x 100 mm 915 mm 800 dm 000 kg 249 kg MK x 1400 x 100 mm 915 mm 1000 dm 000 kg 267 kg MK x 1640 x 100 mm 915 mm 1200 dm 000 kg 285 kg MK x 1940 x 1040 mm 90 mm 1500 dm 000 kg 25 kg MK x 2180 x 1270 mm 1055 mm 2000 dm 000 kg 92 kg MK-00 bis MK MK-800 bis MK

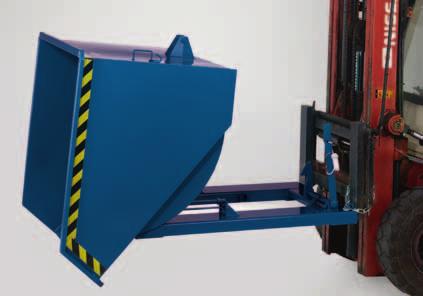

7 Pojemniki przechylne TK OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Pojemnik wywrotny do dużych obciążeń. Optymalne rozwiązanie składowania i transportu ciężkich materiałów do produkcji oraz odpadów produkcyjnych 4 Ochrona wózka widłowego. Poprzez zastosowania mechanizmu rolkowego przy opróżnianiu nie występują uderzenia na maszt wózka widłowego. Zastosowany hamulec wywrotu płynnie zatrzymuje pojemnik nie uszkadzając konstrukcji nośnej. 4 Długa żywotność, niecka wykonana z blachy stalowej o grubości mm wraz ze wzmocnieniem krawędziowym. Rama podstawy wykonana z blachy stalowej o grubości 6 mm, ze wzmocnieniami poprzecznymi 4 oczna zabezpieczająca osłona płóz kołowych 4 Ze względu na niewielką wysokość idealne jako zbiorniki odkładcze ustawiane przy maszynach 4 Odblokowania liną naciągową uruchamianą z siedzenie kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe Dodatkowe wyposażenie 4 Zestaw kołowy z poliamidu, nośność 150 kg, wysokość zabudowy 210 mm 4 Zestaw kołowy z poliamidu, nośność 2500 kg, wysokość zabudowy 200 mm 4 Sito oraz zawór spustowy służące do oddzielenia części stałych od cieczy 4 Dwuczęściowa ocynkowana klapa odchylna Wymiary Gł. x Szer. x Wys iężar TK x 850 x 800 mm 00 dm 1500 kg 152 kg TK x 850 x 900 mm 750 mm 500 dm 20 kg TK x 1200 x 900 mm 750 mm 750 dm 20 kg TK x 1550 x 900 mm 750 mm 1000 dm 249 kg TK x 1550 x 900 mm 1250 dm 26 kg TK-00 bis TK TK x 1850 x 900 mm 1500 dm 000 kg 298 kg TK-750 bis TK TK x 1700 x 1150 mm 1000 mm 2000 dm 000 kg 67 kg TK

8 Pojemniki przechylne kompaktowe KK OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Uniwersalny zbiornik wywrotny do materiałów sypkich wszelakiego rodzaju, nośność do 4 Ze względu na niewielką wysokość idealne jako zbiorniki odkładcze, ustawiane przy maszynach 4 Niecka wykonana z blachy stalowej o grubości mm, rama podstawy wykonana z blachy stalowej o grubości 6 mm 4 ezpieczne opróżnianie i długa żywotność. Mechanizm nożycowy ze sprężyną wychwytową ogranicza kąt przechylenia i zabezpiecza pojemnik przed uszkodzeniem w trakcie wywrotu 4 Odblokowanie liną naciągową uruchamianą z siedzenia kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe : 4 Zestaw kołowy z poliamidu, nośność 150 kg, wysokość zabudowy 210 mm KK-100 w pozycji wywrotnej 4 Zestaw kołowy z poliamidu, nośność 2500 kg, wysokość zabudowy 200 mm 4 Dwuczęściowa ocynkowana klapa odchylna 4 Stopy podporowe do transportu wózkiem widłowym 4 Możliwość zestawiania w stosy 4 Uchwyty do transportu dźwigiem 4 Hydrauliczny hamulec wywrotny do wyładowywania przy ustawieniu w stosy 4 Układ hydrauliczny do wywrotu i powtórnego ustawienia 4 Uchwyt do wytaczania i łatwego powtórnego ustawienia KK wraz z zestawem kołowym oraz pokrywą KK wraz z uchwytem do wytaczania 6 Wymiary Gł. x Szer. x Wys iężar KK x 780 x 680 mm 600 mm 00 dm 900 kg 115 kg KK x 780 x 800 mm 500 dm 1200 kg 125 kg KK x 1240 x 800 mm 750 dm 1500 kg 162 kg KK x 1240 x 800 mm 600 mm 1000 dm 1800 kg 184 kg KK x 110 x 980 mm 70 mm 1250 dm 195 kg KK x 10 x 980 mm 70 mm 1500 dm 205 kg KK z hydraulicznym hamulcem wywrotu KK-0 bis KK KK-75 bis KK

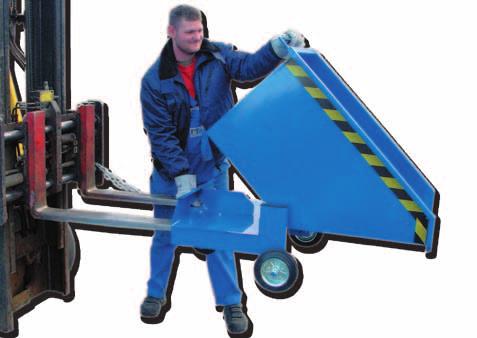

9 Pojemniki wózkowe z blachy KW 4 Wózek skrzyniowy, opróżnianie reczne, na poziomie podłogi 4 Zestaw kołowy łatwego przemieszczania, pełna guma 4 Typ R: dodatkowo z kieszeniami najazdowymi do transportu wózkiem widłowym 4 Skrzynia wykonana z blachy o grubości 2 mm, rama podstawy z blachy stalowej o grubości mm 4 Łatwe przemieszczanie oraz opróżnianie przy pomocy dodatkowego uchwytu 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe Wyposażenie 4 Dwuczęściowa ocynkowana klapa odchylna 4 Sito oraz zawór spustowy służące do oddzielenia części stałych od cieczy Wymiary Gł. x Szer. x Wys iężar KW-250R 1180 x 895 x 915 mm 825 mm 250 dm 600 kg 60 kg KW-250R 1180 x 895 x 915 mm 825 mm 250 dm 600 kg 60 kg KW-400R 1440 x 90 x 1000 mm 910 mm 400 dm 600 kg 85 kg KW-400R 1440 x 90 x 1000 mm 910 mm 400 dm 600 kg 85 kg KW-250R KW-600R 1560 x 1040 x 1125 mm 100 mm 600 dm 600 kg 110 kg KW-400R KW-600R 1560 x 1040 x 1125 mm 100 mm 600 dm 600 kg 110 kg KW-600R OSPRZĘT DO WÓZKÓW WIDŁOWYH 7

10 Pojemniki samoprzechylne SKS OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Również posiadając zestaw kołowy (Typ R) pojemnik posiada niezwykle niską wysokość zabudowy ponieważ kółka są zintegrowane z ramą 4 Ochrona wózka widłowego przy opróżnianiu w wyniku zastosowania mechanizmu rolkowego 4 Niecka wykonana z blachy stalowej o grubości mm, rama podstawy z profili stalowych wraz ze wzmocnieniami poprzecznymi 4 Minimalna długość wideł wózka: 800 mm 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe 8 4 Dwuczęściowa ocynkowana klapa odchylna Wymiary Gł. x Szer. x Wys iężar SKS-0P 150 x 80 x 790 mm 680 mm 00 dm 750 kg 110 kg SKS-50P 150 x 1280 x 790 mm 680 mm 500 dm 1000 kg 15 kg SKS-75P 1640 x 1200 x 1040 mm 905 mm 750 dm 150 kg 170 kg SKS-100P 1640 x 1580 x 1040 mm 905 mm 1000 dm 150 kg 200 kg SKS-0R 150 x 80 x 810 mm 00 dm 750 kg 115 kg SKS-0R + SKS-0P SKS-50R 150 x 1280 x 810 mm 500 dm 1000 kg 140 kg SKS-50R + SKS-75R SKS-75R 1640 x 1200 x 1060 mm 925 mm 750 dm 150 kg 175 kg SKS-50P + SKS-75P SKS-100R 1640 x 1580 x 1060 mm 925 mm 1000 dm 150 kg 205 kg SKS-100P + SKS100R

11 Pojemniki przechylne do ustawiania w stos ST 4 Pojemniki do zbierania materiałów sypkich wszelakiego rodzaju 4 Opróżnianie za pomocą trawersy 4 Ściana boczna oraz tylna posiadająca wyżłobienia profilowane 4 Gładka, ukośna ściana zsypowa 4 Podłoga i ściana czołowa z blachy o grubości mm, ściana boczna i tylna o grubosci 2 mm 4 Składowania w stosy warstwy 4 Kolor RL 5010 niebieski lub ocynkowanie ogniowe (belki poprzeczne tylko kolor RL) 4 TTrawersa do wózka widłowego 4 Trawersa do wózka i dźwigu Wymiary Gł. x Szer. x Wys iężar ST x 600 x 600 mm 600 mm 00 dm 600 kg 50 kg T ST x 800 x 900 mm 900 mm 500 dm 1000 kg 80 kg T 50 - T ST x 800 x 900 mm 900 mm 750 dm 1500 kg 90 kg T ST x 1000 x 900 mm 900 mm 900 dm 100 kg Pojemniki głębokie TK 4 Niepotrzebna lina odblokowująca, opróżnienie pojemnika przez naciśnięcie o kontener mechanizmu zapadkowego na przodzie 4 Wanna pojemnika wykonana z blachy stalowej o grubosci mm ze wzmocnieniami poprzecznymii 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Zestaw kołowy z poliamidu, obciążenie 150 kg, wysokość zabudowy 210 mm 4 Sito oraz zawór spustowy służące do oddzielenia części stałych od cieczy 4 Dwuczęściowa ocynkowana klapa odchylna iężar x 80 x 850 mm 75 mm 500 dm 1200 kg 180 kg TK x 1200 x 850 mm 75 mm 750 dm 1200 kg 200 kg TK x 1580 x 850 mm 75 mm 1000 dm 1200 kg 210 kg Wymiary Gł. x Szer. x Wys TK-500 Pojemniki przechylne PE 4 Stabilność kształtu, sztywne wykonanie z polietylenu 4 ałkowita odporność na korozję, częściowa odporność na chemikalia 4 Typ PE-R wraz z zestawem kołowym typ PE KU Wymiary Gł. x Szer. x Wys PE-0KU 4 zestaw kołowy typu KU iężar 1420 x 920 x 590 mm 40 mm 00 dm 150 kg 46 kg PE-50KU 1480 x 815 x 750 mm 420 mm 500 dm 250 kg 65 kg PE-75KU 160 x 990 x 850 mm 520 mm 750 dm 50 kg 65 kg PE-0R 120 x 925 x 60 mm 80 mm 00 dm 150 kg 5 kg PE mm 80 mm PE-50R 1480 x 815 x 80 mm 460 mm 500 dm 250 jg 46 kg PE mm 80 mm PE-75R 160 x 990 x 90 mm 560 mm 750 dm 50 kg 56 kg PE mm 80 mm PE-50KU 9

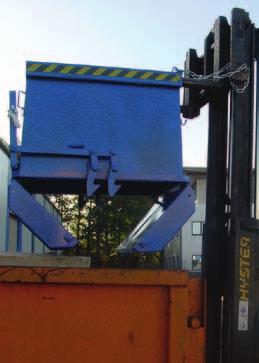

12 OSPRZĘT DO WÓZKÓW WIDŁOWYH Pojemniki z dnem klapowym 4 Ucha do dźwigu 4 Obudowa osłaniająca dźwigni 4 Mocny i trwały pojemnik z otwieranym dnem do dużych obciążeń, do transportu ciężkich materiałów produkcyjnych 4 Specjalny kształt dzwonowy zabezpiecza przed zakleszczaniem się materiału i gwarantuje pełne opróżnianie 4 Masywna i wytrzymała konstrukcja stalowa skrzyniowej klapy pojemnika 4 Ochrona pojemnika i wózka widłowego: w pojemnikach zastosowano techniczne sprężyny, projektowane pod dany typ pojemnika. Podczas opróżniania sprężyny naciągowe wyhamowują otwierane klapy i zapobiegają uderzeniom o maszt wózka widłowego 4 Odblokowanie liną naciągową uruchamianą z siedzenia kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe Wymiary Gł. x Szer. x Wys iężar x 970 x 900 mm 750 mm 500 dm 1000 kg 175 kg x 1220 x 900 mm 750 mm 750 dm 1500 kg 195 kg x 1220 x 1200 mm 1050 mm 1000 dm 1800 kg 220 kg x 1470 x 1000 mm 850 mm 1250 dm 250 kg -75 do x 1470 x 1150 mm 1000 mm 1500 dm 200 kg 280 kg -125 do x 1690 x 1250 mm 1100 mm 2000 dm 2800 kg 40 kg x 1690 x 1500 mm 150 mm 000 dm 000 kg 420 kg

13 Pojemniki z dnem klapowym KL OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Mocny i trwały pojemnik z otwieranym dnem do zbierania metali, szkła, drewna, gruzu itp. 4 Sztywna i stabilna klapa pojemnika wzmocniona stalowymi profilami zamkniętymi 4 Ochrona pojemnika i wózka widłowego: w pojemnikach zastosowano techniczne sprężyny, projektowane pod dany typ pojemnika. Podczas opróżniania sprężyny naciągowe wyhamowują otwieraną klapę i zapobiegają uderzeniom o maszt wózka widłowego 4 Samoczynne zamykanie klapy dennej przy odstawianiu 4 Odblokowanie liną naciągową uruchamianą z siedzenia kierowcy 4 Możliwość składowania w stos pojemników o różnych wymiarach 4 Zestaw kołowy 4 Ściany centrujące 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 lub cynkowanie ogniowe Wymiary Gł. x Szer. x Wys iężar KL x 1525 x 910 mm 665 mm 500 dm 1000 kg 155 kg KL x 1685 x 910 mm 665 mm 750 dm 1250 kg 185 kg KL x 1845 x 910 mm 665 mm 1000 dm 1250 kg 195 kg KL-50 bis KL

14 OSPRZĘT DO WÓZKÓW WIDŁOWYH Pojemniki z dnem klapowym K 4 Kolor RL 5010 lub cynkowanie ogniowe 4 Opcja: boczne ściany centrujące do opróżniania dozowanego 4 Ściany centrujące na klapie dennej 4 Zestaw kołowy 4 Dwuczęściowa ocynkowana klapa odchylna 4 Mocny i trwały pojemnik z otwieranym dnem do zbierania metali, szkła, drewna, gruzu itp. 4 Sztywna i stabilna klapa pojemnika wzmocniona stalowymi profilami zamkniętymi 4 Ochrona pojemnika i wózka widłowego: w pojemnikach zastosowano techniczne sprężyny, projektowane pod dany typ pojemnika. Podczas opróżniania sprężyny naciągowe wyhamowują otwieraną klapę i zapobiegają uderzeniom o maszt wózka widłowego 4 Możliwy transport wózkiem lub dźwigiem 4 Idealny do stosowania na budowach itp. Optymalizacja kosztów transportu oraz oszczędność miejsca przy składowaniu. Pojemnik można składować w stos w czterech piętrach 4 Samoczynne zamykanie klapy dennej przy odstawianiu 4 Odblokowanie liną naciągową uruchamianą z siedzenia kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu Wymiary Gł. x Szer. x Wys K x 170 x 770 mm K x 170 x 1040 mm K x 170 x 100 mm K x 2000 x 100 mm K x 2600 x 100 mm mm 800 mm 1060 mm 1060 mm 1060 mm K wraz ze ścianą centrującą iężar 500 dm 750 dm 1000 dm 1500 dm 2000 dm 1000 kg 1250 kg 1250 kg 1500 kg 145 kg 158 kg 175 kg 29 kg 260 kg K-50 bis K

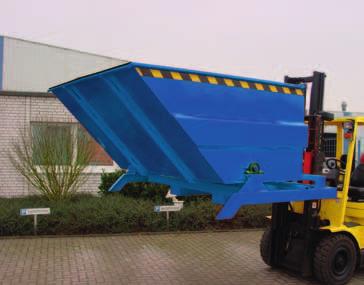

15 Pojemniki przechylne wielkowymiarowe 4 Pojemnik przechylny wielkowymiarowy do zbierania i transportu pojemnych i ciężkich materiałów do produkcji itp. 4 Konstrukcja wanny z blachy o grubości mm, wzmocniona na krawędziach, z przekształceniami w miejscach poddających się zwiększonym przeciążeniom podczas przechylania pojemnika 4 System przechylny pojemnika na łożyskach kulkowych gwarantuje niezawodność pracy i długą żywotność 4 Odblokowanie liną naciągową uruchamianą z siedzenia kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RL 5010 niebieski lub cynkowanie ogniowe RK Zestaw kołowy z poliamidu, nośność 2500 kg, wysokość zabudowy 200 mm 4 Dwuczęściowa ocynkowana klapa odchylna Uwaga: Należy uwzględnić wykres obciążeń wózka widlowego Wymiary Gł. x Szer. x Wys iężar RK x 2200 x 1210 mm 1210 mm 000 dm 000 kg 520 kg RK x 2200 x 1470 mm 1210 mm 4000 dm 000 kg 570 kg RK x 2200 x 170 mm 1210 mm 5000 dm 500 kg 610 kg OSPRZĘT DO WÓZKÓW WIDŁOWYH RK-000 wraz z pokrywą 1

16 Pojemniki kompaktowe na wióry metalowe SKK OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Wykonanie tak jak dla serii KK. Jako wyposażenie dodatkowe występuje w przypadku SKK podwójne dno z otworami oraz zawór spustowy w celu oddzielenia substancji płynnych i stałych 4 Dno podwójne z otworami jest wyjmowane w celu ułatwienia oczyszczania 4 Zawór spustowy (1 ) jest umieszczony blisko dna zbiornika co umożliwia prawie pełne opróżnienie 4 Spawy wodo- oraz olejoszczelne 4 patrz seria KK Wymiary Gł. x Szer. x Wys SKK x 780 x 680 mm 600 mm 00 dm 900 kg 10 kg SKK x 780 x 800 mm 500 dm 1200 kg 140 kg SKK x 1240 x 800 mm 750 dm 1500 kg 177 kg SKK x 1240 x 800 mm 600 mm 1000 dm 1800 kg 199 kg SKK x 110 x 980 mm 70 mm 1250 dm 210 kg SKK x 10 x 980 mm 70 mm 1500 dm 220 kg SKK-0 bis SKK SKK-75 bis SKK iężar Samoczynne pojemniki przechylne na wióry metalowe SKK 4 Wykonanie tak jak dla serii SKS. Jako wyposażenie dodatkowe występuje w przypadku SSKS sito oraz zawór spustowy. Podwójne dno umożliwia oddzielenie części stałych od cieczy. Następnie można je wylać za pomocą kranu 4 Sito jest wyjmowane w celu ułatwienia oczyszczania 4 Zawór spustowy (1 ) jest umieszczony blisko dna zbiornika co umożliwia prawie pełne opróżnienie 4 Spawy wodo- oraz olejoszczelne Wymiary Gł. x Szer. x Wys iężar SSKS-0R 150 x 80 x 810 mm 00 dm 750 kg 119 kg SSKS-50R 150 x 1280 x 810 mm 500 dm 1000 kg 144 kg SSKS-75R 1640 x 1200 x 1060 mm 925 mm 750 dm 150 kg 179 kg SSKS-100R 1640 x 1580 x 1060 mm 925 mm 1000 dm 150 kg 209 kg SKS SKS-50 bis SKS SKS

17 Świadectwo bezpieczeństwa OSPRZĘT DO WÓZKÓW WIDŁOWYH Platformy robocze Widok szczegółowy zabezpieczenie trzpieniowe wąski Niemcy Wykonanie Wymiary Gł. x Szer. x Wys Nośność iężar Deutschland 1200 x 800 x 1900 mm 00 kg 125 kg Niemcy Deutschland 800 x 1200 x mm 00 kg 125 kg 4 Zachowanie bezpieczeństwa przy robotach naprawczych i konserwacyjnych przeprowadzanych na wysokich kondygnacjach budynków, dźwigach, oświetleniach sufitowych itp. 4 Sztywna konstrukcja stalowa 4 Powierzchnie do pracy zabezpieczone przed poślizgiem 4 Zabezpieczenie trzpieniowe przed przypadkowym wysunięciem się platformy z wideł 4 Podest do odkładania narzędzi wykonanie seryjne 4 Urządzenia posiadają atesty bezpieczeństwa 4 Lakierowanie proszkowe RL Niemcy Zestaw kołowy z poliamidu 15

18 Platformy robocze OSPRZĘT DO WÓZKÓW WIDŁOWYH Wykonanie: ustria Wykonanie: składane, idealne do transportu na budowę -F Podest roboczy do transportu dźwigiem oraz wózkiem Wykonanie: Szwajcaria H -K-IV 16 F + NL H K-IV Wykonanie Wymiary Gł. x Szer. x Wys. iężar ustria 1200x 800x2100 mm 00 kg 10 kg H Szwajcaria 1200x 800x2100 mm 00 kg 140 kg K-IV do dźwigu 1200x 800x2200 mm 00 kg 150 kg F składany 1200x1080x1900 mm 00 kg 10 kg NL Holandia 1200x 800x1900 mm 00 kg 10 kg Wykonanie: Holandia NL

19 Żurawie do wózka widłowego OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Ramię dźwigu do montażu i demontażu ciężkich elementów maszyn 4 hwyt przenoszonego elementu od góry 4 Sztywna konstrukcja z elementów stalowych 4 Obrotowy hak zabezpieczajacy 4 Urządzenie posiada atesty bezpieczeństwa 4 Malowanie proszkowe RL 5010 lub cynkowanie Świadectwo bezpieczeństwa K- KN- KT- KT-5 Wykonanie bez wysięgu 1 hak bez przestawiania wysokościowego 6-krotny wysięg 2 haki bez przestawiania wysokościowego 6-krotny wysięg, 2 haki Przestawiany wysokościowo 5x do 45º 6-krotny wysięg, 2 haki Przestawiany wysokościowo 5x do 45º Głębokoś (mm) Szer. x Wys (mm) Nośność iężar x kg x kg 190 kg x kg 200 kg x kg 247 kg K KN KT KT

20 Przedłużki do wideł GV OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Szybkie i ekonomiczne rozwiązanie problemu transportu wielkogabarytowych ładunków 4 Wykonanie z blachy stalowej o grubości 6 mm 4 Zabezpieczenie przed osunięciem się poprzez blokadę trzpieniem wstawianym 4 Malowanie proszkowe RL GV-6 zabezpieczenie trzpieniem wstawianym Przy zamawianiu prosimy o podanie: 1. Długość zawawianych przedłużek 2. Szerokość i grubość posiadanych wideł Uwaga: Przedłużka zmienia położenie środka ciężkości. Należy zwracać uwagę na wykres nośności wózka widłowego oraz na odległość od środka ciężkości wózka widłowego. Długość wideł wózka musi wynosić min 60% długości przedłużki Wykonanie GV-O Otwarte (profil U) Ściana dolna przedłużacza otwarta GV-G Zamknięte Ściana dolna przedłużacza zamknięta (profil skrzynkowy) przez to możliwe większe obciążenie Wózki silosowe SIL 4 Rama i podstawa wykonane z profili stalowych wysokiej jakości 4 Skrzynia stalowa o kształcie leja z blachy stalowej o grubości mm 4 Zamek nożycowy z dźwignią ręczną zapewnia efektywne i komfortowe dozowanie wysypywanego materiału 4 Kieszenie najazdowe (200 x 60 mm), odległość 720 mm wykonanie seryjne 4 Przystosowane do grubości ziarna powyżej mm 4 Wysokośc zabudowy rolek 210 mm 10. SIL - zamek Jeśli wózek silosowy ma służyć do przewożenia materiałów sypkich o małej ziarnistości (np. piasek kwarcowy, proszki itp.) lub cieczy, urządzenie może być wyposażone w zasuwę szczelną (o średnicy wew. 100 mm) 18 Wykonanie Szer. x Gł. x Wys. Wymiary skrzyni Dł. x Szer. x Wys. SIL-S 75 stacjonarne z kieszeniami naj. 75 dm 1200 x 800 x 100 mm 1110 x 750 x 970 mm SIL-S 600 stacjonarne z kieszeniami naj. 600 dm 1200 x 800 x 1280 mm 1100 x 750 x 1200 mm SIL-F 75 jezdne, 2 rolki kierujące, 2 rolki jezdne 75 dm 1200 x 800 x 1250 mm 1110 x 750 x 970 mm SIL-F 600 jezdne, 2 rolki kierujące, 2 rolki jezdne 600 dm 1200 x 800 x 1500 mm 1100 x 750 x 1220 mm

21 Wysięgniki dźwigowe do pojemników siatkowych EURO 4 Szybki i bezpieczny transport znormalizowanych pojemników siatkowych wg DIN Niezwykle niska wysokość zabudowy umożliwi efektywne wykorzystanie nosności dźwigu 4 Możliwość stosowania razem z żurawiem, przedstawionym na stronie 17 4 Proste manewrowanie w wyniku wychylania pary haków 4 Gł. x Szer x Nośność 1000 kg 4 Malowanie proszkowe RL 5010 niebieskie EGKT wraz z ramieniem dźwigu KT- Manipulatory do pojemników siatkowych EURO EGW OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Sztywna konstrukcja spawana 4 rak elementów hydraulicznych 4 Obsługa liną naciągową z siedzenia kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem 4 Proste szybkie opróżnianie pojemników siatkowych EURO (DIN 15155) 4 Nośność 450 kg 4 Malowanie proszkowe RL 5010 niebieskie Wymiary Gł. x Szer. x Wys. EGW 1640 x 570 x 450 mm 19

22 Wysięgniki, haki do przeładunku OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Mocna stalowa konstrukcja spawana 4 Obrotowy hak zabezpieczający 4 ałkowicie ocynkowane 4 Nośnośc 2500 kg 4 Kieszeń najazdowa 188 x 88 mm Hak do przeładunku VH 4 Mocna stalowa konstrukcja spawana 4 Obrotowy hak zabezpieczający 4 ałkowicie ocynkowane 4 Nośność 500 kg 4 Kieszeń najazdowa 188 x 88 mm, rozstaw wewnętrzny 410 mm Wysięgnik do przeładunku VT Wysięgniki ig ag 4 Wysięgniki do transportu ig ag (Worki) za pomocą dźwigu lub ramienia 4 Zamknięta konstrukcja rurowa 4 Układ krzyżowy 4 Ucho na zaczep wypalane) 4 Nośność 1000 kg 4 Szer. x Gł x Malowanie proszkowe RL 5010 niebieski 20

23 OSPRZĘT DO WÓZKÓW WIDŁOWYH Pługi do śniegu Pług z opcją kółka wyrównujące 4 Pług do odśnieżania, dzięki opracowaniu konstrukcyjnemu oraz wytrzymałej budowie, efektywny i niezawodny podczas trudnych warunków zimowych 4 Trwałe i pewne sprzężenie lemiesza z ramą pługu, pozwala na odśnieżanie z całą mocą wózka widłowego, bez obaw o uszkodzenie konstrukcji nośnej pługu 4 Dociążenie wideł podwoziem pługu zwiększa przyczepność kół wózka i ułatwia odśnieżanie 4 Szybkie i proste zakładanie pługu na widły wózka 4 Prawo- i lewostronnie przestawiany lemiesz 4 Dolna listwa lemiesza wykonana ze stali, poliuretanu lub gumy - do wyboru 4 Malowanie proszkowe RL 5010 niebieskie 4 Kółka wyrównujące rtyku Wykonanie Szerokość zgarniacza Szerokość przestrzenna w wyniku przestawienia Wysokość zgarniacza SSS-15 Listwa zgarniacza stalowa 1500 mm 1500 mm / 1250 mm / 1000 mm SSS-20 Listwa zgarniacza stalowa 2000 mm 2000 mm / 1250 mm / 1000 mm SSS-25 Listwa zgarniacza stalowa 2500 mm 2500 mm / 1250 mm / 1000 mm SSP-15 Listwa zgarniacza poliuretanowa 1500 mm 1500 mm / 1250 mm / 1000 mm SSP-20 Listwa zgarniacza poliuretanowa 2000 mm 2000 mm / 1250 mm / 1000 mm SSP-25 Listwa zgarniacza poliuretanowa 2500 mm 2500 mm / 1250 mm / 1000 mm Wymiary kieszeni najazdowych (mm) dla pługu odśnieżnego

24 Manipulatory do pojemników na śmieci MW OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Szybkie opróżnianie typowych, dużych pojemników na śmieci (120 / 240 / 60 L) 4 Specjalny zamek zabezpiecza przed wypadnięciem pojemnika podczas jego przechylania 4 Sztywna konstrukcja spawana 4 rak elementów hydraulicznych 4 Jednoosobowa obsługa z siedzenia kierowcy 4 Malowanie proszkowe RL 5010 niebieskie Wymiary Gł. x Szer. x Wys. Dla pojemnika MW MW x 920 x 925 mm 120 kg MW MW x 1015 x 1020 mm 240 kg MW x 1190 x 1220 mm 65 kg MW Szufle do wózka widłowego Widok szczegółowy: nożyce wychwytowe 22 4 Szufla do przenoszenia materiałów sypkich i do odśnieżania 4 Mechaniczne wykonanie szufli nie zawiedzie w najtrudniejszych warunkach atmosferycznych, nie wymaga dodatkowej konserwacji jak wykonanie hydrauliczne. Szufla po nałożeniu na widły jest gotowa do pracy i w każdej chwili może być z wideł zdjęta - bez konieczności podłączania do układu hydraulicznego 4 Mechanizm przechylny wzmocniony stalowymi profilami i płytami, zabezpieczony nożycami wychwytowymi, zaprojektowany do bezpiecznego dla konstrukcji szufli i wózka widłowego opróżniania wysypywanego materiału 4 Udźwig do ton 4 Opróżnianie poprzez linę z siedzenia kierowcy, zamknięcie samoczynne po opuszczeniu wideł 4 Listwa zgarniająca ze stali odpornościowej 4 Malowanie proszkowe RL 5010 niebieskie

25 OSPRZĘT DO WÓZKÓW WIDŁOWYH Szufle do wózka widłowego Jako dodatkowe wyposażenie zalecamy elastyczną listwę z poliuretanu 4 Z hydraulicznym hamulcem wywrotu 4 W wykonaniu hydraulicznym Szufla w wykonaniu hydraulicznym do częściowego wyładowywania gruzu Wymiary Szer. x Gł. x Wys. Nośność iężar Koperty najazdowe (mm) SS x 1615 x 550 mm 500 dm 1500 kg 225 kg SS x 1615 x 550 mm 750 dm 255 kg SS x 1950 x 750 mm 1000 dm 290 kg SS x 1950 x 750 mm 1500 dm 40 kg

26 Zbiorniki wywrotne, podwójne, potrójne OSPRZĘT DO WÓZKÓW WIDŁOWYH 4 Zbieranie materiałów wartościowych, na zmianę w dwóch lub trzech frakcjach 4 Szybkie i ekonomiczne usuwanie odpadów, oszczędność dróg transportowych 4 Odblokowanie za pomocą liny naciągowej, uruchamianej z siedzenia kierowcy 4 Zabezpieczenie łańcuchowe przed zsunięciem się z zaczepu Typ KKT 4 Zestaw kołowy z poliamidu 4 Dwuczęsciowa, ocynkowana klapa odchylna Typ KKT Widok szczegółowy: nożyce wychwytowe 24 Typ KKD 1500 kg KKD kg KKT Wymiary Gł. x Szer. x Wys iężar Nośność KKD 1600 x 1780 x 1000 mm 270 kg 2 x 900 m KKT 1700 x 1780 x 1020 mm 25 kg x 600 m

27 Oznaczenia kolorów RL Kolor standardowy produktów: RL 5010 Na Państwa życzenie dostarczymy produkty pomalowane na 1 z 5 ukazanych tutaj kolorów bez dodatkowej dopłaty. Dalsze barwy za dopłatą. RL 2004 RL 000 RL 5018 RL 6011 RL 705 Warunki dostawy i płatności Dla wszystkich dostaw obowiązują wyłącznie nasze warunki dostawy i płatności, jakie chętnie doślemy na Państwa zapytanie. Inne od naszych warunki dostawcy wymagają naszego przyzwolenia. eny Wszystkie ceny są cenami netto bez VT-u. Nasze ceny są cenami ex work, bez wliczonej dostawy. Wszystkie dotychczasowe ceny wraz z ukazaniem się tego katalogu tracą ważność. eny dotyczą każdorazowo ukazanej na zdjęciu pozycji. Dodatki lub dekoracja nie są zawarte w cenie, o ile nie zapisano inaczej. Najniższa suma zamówienia Przy zamówieniach poniżej 100 EURO wartości towaru doliczamy opłatę roboczą w wysokości 10 EURO Opakowanie i transport Koszty transportu i opakowania będą oddzielnie wyodrębnione na rachunku Sposób płacenia Nasze rachunki są płatne w przeciągu 0 dni od daty wystawienia rachunku. Przy zapłacie w przeciągu 10 dni od daty wystawienia rachunku udzielamy 2% rabatu skonto na wartość towaru. Przy większych zamówieniach mamy prawo, domagać się wcześniejszych częściowych wpłat. Zmiany techniczne Dla dobra naszych klientów nasze produkty są wciąż ulepszane. Z tego powodu zastrzegamy sobie zmiany techniczne i wymiarowania. Przedruki Przedruki, także częściowe, są możliwe tylko za naszym pisemnym zezwoleniem Każdorazowo zastrzegamy sobie zmiany techniczne Nie bierzemy odpowiedzialności za błędy Zapraszamy do odwiedzenia nas w Internecie

28 Kompetentne rozwiązania specjalistów - Jakość i doświadczenie, które się opłaca! R-Holtwick 525 iuro w Polsce: Jeremi Rogalewski Warszawa Mob. +48 / rms@akcja.pl
