1 Kompetentne rozwiązania specjalistów Jakość i doświadczenie, które się opłaca! R-Holtwick 525 info@rms-rotherm.de Kompleksowe rozwiązania dla 4 Systemów magazynowych 4 Transportu 4 Ochrony środowiska

2 Jakość Producent posiada certyfikację wg DIN EN ISO 9001 Stanowi to podkreślenie naszych wysokich parametrów jakościowych Fachowe doradztwo Jeżeli macie pytania odnośnie konkretnego produktu lub szukacie rozwiązań problemu odnośnie konkretnego zastosowania. Zwróćcie się do nas. hętnie doradzimy Wam Również w Waszym zakładzie Transport i spedycja Wiele produktów dostarczamy bezpośrednio do klienta, bez dodatkowych kosztów transportowych Składanie zamówień Zapytania oraz zamówienia można składać przez telefon, fax lub Producent posiada certyfikację Katalog Nr. 08

3 Spis treści Ochrona środowiska Składowanie materiałów 2 Niebezpiecznych Wanny wychwytowe PSW 3 Wanny wychwytowe S3 4 Wanny wychwytowe FSW 5 Ruchome wanny wychwytowe FPW 5 Wanny wychwytowe FPW 6 Wanny wychwytowe PW 6 Wanny wychwytowe KT 7 Stacja magazynowa KT PD Polietylen 8 Stacja magazynowa KT PM Polietylen 8 Systemowe elementy podłogowe 9 SP 10 Pojemniki przechylne TKS 19 Pojemniki przechylne MK 20 Pojemniki przechylne TK 21 Pojemniki przechylne Kompaktowe KK 22 Pojemniki wózkowe z blachy KW 23 Pojemniki samoprzechylne SKS 24 Pojemniki przechylne Ustawiania w stos ST 25 Pojemniki głębokie TKA 25 Pojemniki przechylne PE 25 Pojemniki z dnem klapowym A 26 Pojemniki z dnem klapowym KK 26 Pojemniki z dnem klapowym KL 27 Pojemniki kompaktowe na wióry SKK 28 Samoczynne pojemniki przechylne Na wióry SSKS 28 Pojemniki przechylne Wielkowymiarowe RK 29 Wanny regałowe podłogowe 11 Systemowe wanny regałowe 11 Stacja magazynowa materiałów niebezpiecznych 12 Pojemniki na substancje niebezpieczne 13 Szafy na beczki FS 13 Regały do zabudowy z wanną przesuwną 14 Kontenery systemowe 15 Kontenery zabezpieczające 16 Szafy na butle gazowe GS 17 Stojaki ustawcze 18 Pojemniki na butle z gazem płynnym 18 Wyposażenie wózków widłowych Systemy magazynowe Przedłużacze wideł GV 30 Wózki silosowe SIL 30 Podesty robocze 31 Podesty robocze 32 Ramiona dźwigu 33 Wysięgniki, haki do przeładunku 34 Wysięgniki ig ag 34 Wysięgniki dźwigowe do pojemników siatkowych EURO 35 Manipulatory do pojemników siatkowych EURO EGW 35 Pługi do śniegu 36 Manipulatory do pojemników na śmieci MW 36 Ładowarki szuflowe 37 Taczki japonki 38 Taczki 4 płozowe 38 Zbiorniki wywrotne podwójne, potrójne 39 Regały z wysuwanymi pojemnikami Do dużych obciążeń 40 Regały tablicowe 40 Regały rolkowe 41 Regały rolkowe jednostronne 42 Regały rolkowe 43 Regały wysuwne do blach 44 Regały wysuwne do blach 45 Regały wysuwne do blach 46 Urządzenia do manewrowania beczkami hwytaki do beczek I oraz II 47 hwytaki do beczek 47 System pojemników podziemnych System pojemników podziemnych

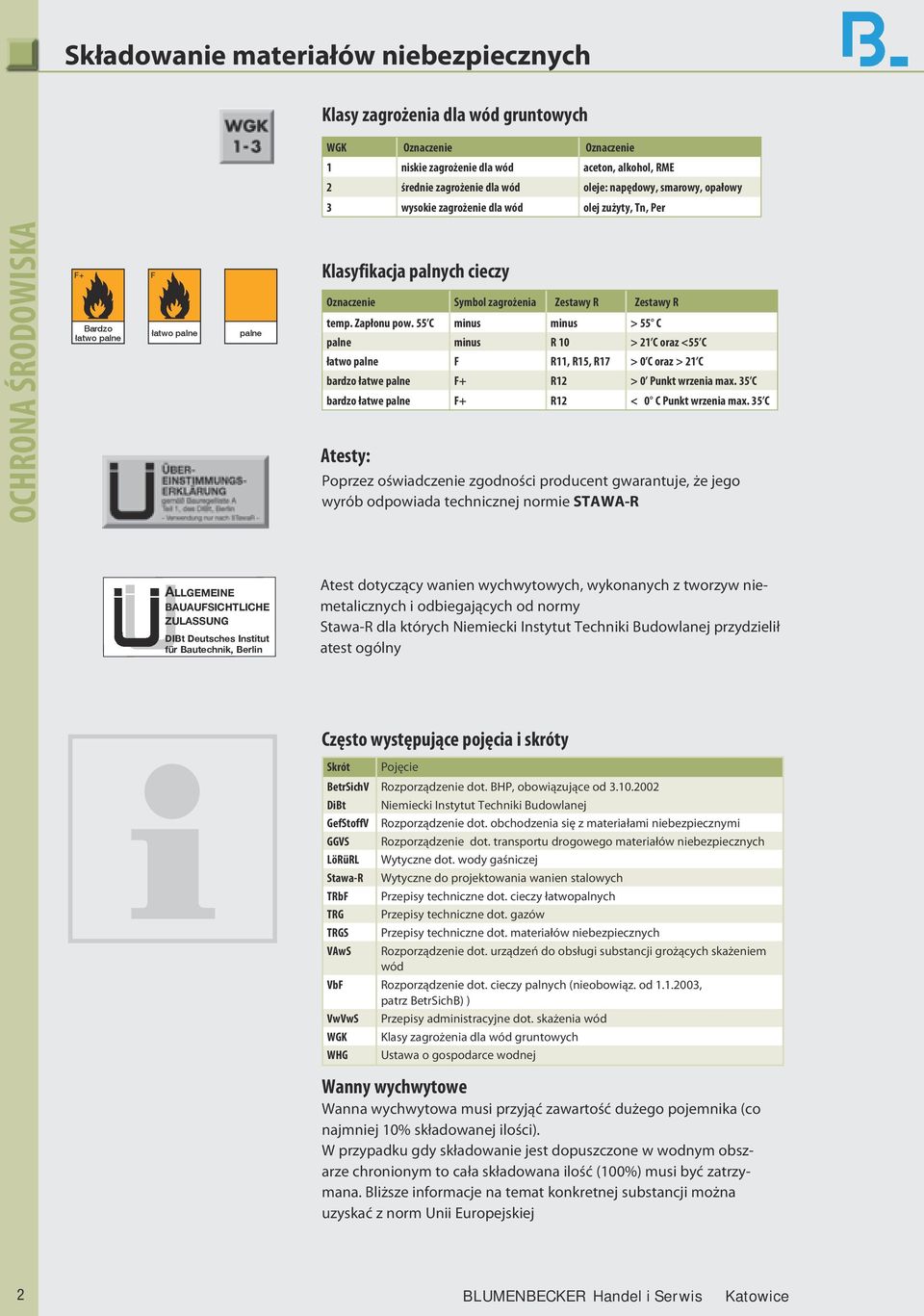

4 Składowanie materiałów niebezpiecznych Klasy zagrożenia dla wód gruntowych WGK Oznaczenie Oznaczenie 1 niskie zagrożenie dla wód aceton, alkohol, RME 2 średnie zagrożenie dla wód oleje: napędowy, smarowy, opałowy 3 wysokie zagrożenie dla wód olej zużyty, Tn, Per OHRONA ŚRODOWISKA F+ ardzo łatwo palne F łatwo palne palne Klasyfikacja palnych cieczy Oznaczenie Symbol zagrożenia Zestawy R Zestawy R temp. Zapłonu pow. 55 minus minus > 55 palne minus R 10 > 21 oraz <55 łatwo palne F R11, R15, R17 > 0 oraz > 21 bardzo łatwe palne F+ R12 > 0 Punkt wrzenia max. 35 bardzo łatwe palne F+ R12 < 0 Punkt wrzenia max. 35 Atesty: Poprzez oświadczenie zgodności producent gwarantuje, że jego wyrób odpowiada technicznej normie STAWA-R Allgemeine bauaufsichtliche zulassung DIt Deutsches Institut für autechnik, erlin Atest dotyczący wanien wychwytowych, wykonanych z tworzyw niemetalicznych i odbiegających od normy Stawa-R dla których Niemiecki Instytut Techniki udowlanej przydzielił atest ogólny zęsto występujące pojęcia i skróty Skrót Pojęcie etrsichv Rozporządzenie dot. HP, obowiązujące od Dit Niemiecki Instytut Techniki udowlanej GefStoffV Rozporządzenie dot. obchodzenia się z materiałami niebezpiecznymi GGVS Rozporządzenie dot. transportu drogowego materiałów niebezpiecznych LöRüRL Wytyczne dot. wody gaśniczej Stawa-R Wytyczne do projektowania wanien stalowych TRbF Przepisy techniczne dot. cieczy łatwopalnych TRG Przepisy techniczne dot. gazów TRGS Przepisy techniczne dot. materiałów niebezpiecznych VAwS Rozporządzenie dot. urządzeń do obsługi substancji grożących skażeniem wód VbF Rozporządzenie dot. cieczy palnych (nieobowiąz. od , patrz etrsich) ) VwVwS Przepisy administracyjne dot. skażenia wód WGK Klasy zagrożenia dla wód gruntowych WHG Ustawa o gospodarce wodnej Wanny wychwytowe Wanna wychwytowa musi przyjąć zawartość dużego pojemnika (co najmniej 10% składowanej ilości). W przypadku gdy składowanie jest dopuszczone w wodnym obszarze chronionym to cała składowana ilość (100%) musi być zatrzymana. liższe informacje na temat konkretnej substancji można uzyskać z norm Unii Europejskiej 2 LUMENEKER Handel i Serwis Katowice

5 3 OHRONA ŚRODOWISKA Wanny wychwytowe PSW 4 Zgodnie z przepisami składowanie substancji stanowiących zagrożenie dla wód gruntowych (WGK 1-3) oraz cieczy palnych (F/F+) 4 Dopuszczenie zgodnie z oświadczeniem zgodności wydanym przez Dit, ważnym na całym obszarze RFN oraz wytycznymi Stawa-R 4 Łatwy transport wózkami podnośnikowymi i przez to możliwe zastosowanie w różnych warunkach 4 Łatwe czyszczenie wanny w wyniku zastosowania Wyjmowanego ocynkowanego rusztu kratowego (obciążenie do 1000 kg/m²) 4 Kolor: RAL 5010 niebieski lub cynkowanie 4 Opcje: wykonanie ze stali szlachetnej, możliwość Zmiany wymiarów Wyposażenie 4 Ramy do ustawiania w stos (SR) oraz stojaki na beczki (FA) Umożliwiają bezpieczne opróżnianie nad wanną wychwytową PSW-4RV + FA-6 Wanny wychwytowe Wymiary szer. x gł. x wys. Pojemność Pojemność wychwytowa iężar PSW x 750 x 480 mm eczka 1 x 200 L 210 Liter 77 kg PSW x 800 x 380 mm eczki 2 x 200 L 210 Liter 87 kg PSW x 850 x 345 mm eczki 2 x 200 L 210 Liter 96 kg PSW x 850 x 250 mm eczki 3 x 200 L 210 Liter 108 kg PSW-4Q 1200 x 1200 x 305 mm eczki 4 x 200 L 210 Liter 109 kg PSW-4.2Q 1350 x 1250 x 280 mm eczki 4 x 200 L 210 Liter 123 kg PSW-4R 2600 x 850 x 250 mm eczki 4 x 200 L 210 Liter 156 kg PSW-8R 2600 x 1250 x 280 mm eczki 8 x 200 L 450 Liter 233 kg W-8R + SR-1 + SR-2 + SR-3 + stojak na beczki wykonany z PE PSW-4QV + FA-5 Wyposażenie F+ bardzo łatwo palne Wymiary szer. x gł. x wys. Pojemność iężar SRG x 1120 x 790 mm Mały wiązar na ruszcie kratowym 38 kg SRG x 1120 x 790 mm Mały wiązar na ruszcie kratowym 30 kg SR x 600 x 790 mm eczka 1 x 200 L 19 kg SR x 600 x 790 mm eczki 2 x 200 L 25 kg SR x 600 x 790 mm eczki 3 x 50 L 28 kg FA x 600 x 380 mm eczka 1 x 200 L 22 kg FA x 600 x 380 mm eczki 2 x 200 L 35 kg FA x 600 x 380 mm eczki 3 x 50 L 35 kg Stojak na beczki kg F łatwo palne palne

6 Wanny wychwytowe S3 S3-101 OHRONA ŚRODOWISKA 4 Zgodnie z przepisami składowanie substancji stanowiących zagrożenie dla wód gruntowych (WGK 1-3) oraz cieczy palnych (F/F+) 4 Dopuszczenie zgodnie z oświadczeniem zgodności wydanym przez Dit, ważnym na całym obszarze RFN oraz wytycznymi Stawa-R 4 Łatwy transport wózkami podnośnikowymi I przez to możliwe zastosowanie w różnych warunkach 4 Łatwe czyszczenie wanny w wyniku zastosowania wyjmowanego ocynkowanego rusztu kratowego (obciążenie do 1000 kg/m²) 4 Wyrób całkowicie ocynkowany zgodnie z DIN EN ISO 1461 Wyposażenie 4 Stojaki na beczki (FA) umożliwiające bezpieczne opróżnianie ponad wanną wychwytową S3-201 Stojak FA-4 ocynkowany F+ F ardzo łatwo palne łatwo palne palne Stojak FA-5 ocynkowany Wymiary x T x H Pojemność Pojemność iężar S x 800 x 380 mm eczki 2 x 200 L 210 L 87 kg S x 1200 x 305 mm eczki 2 x 200 L 210 L 116 kg FA x 600 x 380 mm eczki 1 x 200 L - 22 kg FA x 600 x 380 mm eczki 2 x 200 L - 35 kg FA x 600 x 380 mm eczki 3 x 50 L - 35 kg Stojak FA-6 ocynkowany 4 LUMENEKER Handel i Serwis Katowice

7 Wanny wychwytowe FSW 4 ezpieczny transport wewnętrzny materiałów niebezpiecznych 4 Łatwe czyszczenie wanny w wyniku zastosowania wyjmowanego ocynkowanego rusztu kratowego 4 Łatwość przemieszczania w wyniku zastosowania 2 kółek kierujących i 2 kółek tylnych z poliamidu Oraz kabłąka uchwytowego 4 Kolor: RAL 5010 lub cynkowanie ogniowe Wyposażenie 4 Pas do ciągnięcia oraz kabłąk mocujący do beczek 200 L Ruchoma wanna wychwytowa typ FSW-200 na jedną beczkę 200 L Kółka z poliamidu Ruchoma wanna wychwytowa pojemność do dwóch beczek po 200 L, lakierowana, kółka z poliamidu typ FSW OHRONA ŚRODOWISKA Wymiary szer. x gł. x wys. Pojemność Pojemność wychwytowa iężar FSW x 820 x 290 mm beczka 1 x 60 L 60 L 48 kg FSW x 840 x 570 mm beczka 1 x 200 L 200 L 74 kg FSW x 860 x 430 mm beczka 2 x 200 L 200 L 85 kg F+ ardzo łatwo palne F łatwo palne palne Ruchome wanny wychwytowe FPW z polietylenu 4 Wykonane z przyjaznego dla środowiska naturalnego polietylenu 4 Wysoka odporność na kwasy, ługi itd. 4 ynkowane ruszty kratowe 4 Kółka sterujące i tylne wykonane z poliamidu 4 Kabłąk uchwytowy 4 Nośność 500 kg/m² 4 Opcja: ruszt kratowy z PE Zulassung Zul.-Nr.: Z Allgemeine bauaufsichtliche zulassung DIt Deutsches Institut für autechnik, erlin FPW-2 z rusztem kratowym z PE V FPW-2 z rusztem kratowym ocynkowanym Wymiary szer. x gł. x wys. Pojemność Pojemność wychwytowa iężar FPW x 830 x 1170 mm eczka 1 x 60 L 60 Liter 48 kg FPW x 525 x 380 mm eczka 1 x 200 L 200 Liter 74 kg 5

8 OHRONA ŚRODOWISKA Wanny wychwytowe PPW z polietylenu Idealne do składowania czynników agresywnych itp. Kwasów oraz ługów 4 Wykonane z przyjaznego dla środowiska Naturalnego polietylenu 4 Wysoka odporność na działanie kwasów, ługów itp. 4 ynkowane ruszty kratowe 4 Odpowiednio ukształtowana stopa oraz wyjęcia na widły 4 Nośność 800 kg/m² 4 Kolor RAL 5010 niebieski 4 Opcja: ruszt kratowy z PE Zulassung Zul.-Nr.: Z Allgemeine bauaufsichtliche zulassung DIt Deutsches Institut für autechnik, erlin kratowy Wyjęcia na widły Do transportu Wózkiem widłowym PPW-4 cynkowany ruszt PPW-4, ruszt kratowy z PE Wanny wychwytowe PW Wymiary szer. x gł. x wys. Pojemność Pojemność wychwytowa iężar PPW x 800 x 280 mm 2x200 L 200 L 22 kg PPW x 1200 x 265 mm 4x200 L 225 L 40 kg PPW-4R 2395 x 815 x 350 mm 4x200 L 405 L 86 kg 4 Wykonanie takie samo jak w przypadku wanien PPE lecz bez ukształtowania stopy, do ustawiania i transportu na paletach drewnianych PW-2 ruszt kratowy z PE PW-4R, ruszt kratowy z PE Wymiary szer. x gł. x wys. Pojemność ojemność wychwytowa iężar PW x 800 x 280 mm 2 x 200 L 200 L 22 kg PW x 1200 x 210 mm 4 x 200 L 225 L 40 kg PW-4R 2395 x 815 x 285 mm 4 x 200 L 405 L 86 kg 6 LUMENEKER Handel i Serwis Katowice

9 Wanny wychwytowe KT 4 zgodne z przepisami składowanie substancji Stanowiących zagrożenie dla wód gruntowych (WGK 1-3) oraz cieczy palnych (F/F+) 4 Dopuszczenie zgodnie z oświadczeniem Zgodności wydanym przez Dit, ważnym na całym obszarze RFN oraz wytycznymi StaWA-R 4 Łatwy transport wózkami podnośnikowymi i przez to możliwe zastosowanie w różnych warunkach 4 Łatwe czyszczenie wanny w wyniku zastosowania wyjmowanego ocynkowanego rusztu kratowego (obciążenie do 1000 kg/m²) 4 Dostawa wanien KT-A wraz ze stojakiem do opróżniania lub dozowania 4 Kolor: RAL 5010 niebieski lub ocynkowany 4 Opcja: możliwa dostawa w wykonaniu ze stali szlachetnej oraz o wymiarach specjalnych OHRONA ŚRODOWISKA KT-A KT-A KT- F+ F ardzo łatwo palne łatwo palne palne KT-A KT- KT- KT-D Szerokość 1350 mm 1350 mm 1350 mm 2680 mm Głębokość 1660 mm 1600 mm 1300 mm 1300 mm Wysokość 1100 mm 700 mm 920 mm 485 mm Pojemność 1 x KT 1 x KT 1 x KT 2 x KT Pojemność Wychwytowa 1000 Liter 1000 Liter 1000 Liter 1000 Liter iężar 250 kg 215 kg 215 kg 330 kg 7

10 OHRONA ŚRODOWISKA Stacja magazynowa KT PD z polietylenu KT-PD ruszt kratowy ocynkowany Zulassung Zul.-Nr.: Z Allgemeine bauaufsichtliche zulassung DIt Deutsches Institut für autechnik, erlin 4 Wykonanie z polietylenu 4 Zgodne z przepisami składowanie Substancji stanowiących zagrożenie dla wód gruntowych (WGK 1-3) oraz cieczy palnych (F/F+) 4 Łatwy transport wózkami podnośnikowymi i przez to możliwe zastosowanie w różnych warunkach 4 Łatwe czyszczenie wanny w wyniku zastosowania wyjmowanego ocynkowanego rusztu kratowego 4 Kolor: RAL 5010 niebieski 4 Opcja: ruszt kratowy wykonany z PE F+ F ardzo łatwo palne łatwo palne Wymiary Szer. x Gł. x Wys Pojemność Pojemność wychwytowa iężar KT-PD 2480 x 1410 x 490 mm 2 x KT 1000 Li 160 kg Stacja magazynowa KT PM z polietylenu Zulassung Allgemeine bauaufsichtliche zulassung DIt Deutsches Institut für autechnik, erlin 4 Wykonanie z polietylenu 4 Zgodne z przepisami składowanie Substancji stanowiących zagrożenie dla wód gruntowych (WGK 1-3) oraz cieczy palnych (F/F+) 4 Łatwy transport wózkami podnośnikowymi i przez to możliwe zastosowanie w różnych warunkach 4 Łatwe czyszczenie wanny w wyniku zastosowania wyjmowanego ocynkowanego rusztu kratowego 4 Obciążenie do 2000 kg na jeden plac składowy 4 Kolor: RAL 5010 niebieski 4 Opcja: ruszt kratowy wykonany z PE Zul.-Nr.: Z KT-PM ruszt kratowy ocynkowany z PE KT-PM z rusztem kratowym z PE Wymiary Szer. x Gł. x Wys Pojemność Pojemność wychwytowa iężar KT-PM 1760 x 1410 x 660 mm 1 x KT 1000 L 138 kg 8 LUMENEKER Handel i Serwis Katowice

11 Systemowe elementy podłogowe 4 Ochronny system podłogowy do przezbrojonej zwykłej hali przemysłowej na magazyn do składowania substancji niebezpiecznych 4 Poszczególne elementy można zestawiać w dowolny sposób w zależności od potrzeb 4 Zgodne z przepisami składowanie Substancji stanowiących zagrożenie dla wód gruntowych (WGK 1-3) oraz cieczy palnych (F/F+) 4 Obciążenie do 5000 kg/m² 4 Obciążenie do kół jezdnych: 450 kg 4 ałkowicie ocynkowane 4 Opcja: specjalne rozwiązania konstrukcyjne, dostosowane do potrzebklienta Łącznik krzyżowy KV Element łączący VE Element dolny S Łącznik dystansowy DV Krawędziowy element mocujący R Kątownik najazdowy AE Rampa najazdowa AR OHRONA ŚRODOWISKA Wyposażenie Elementy łączeniow VE V VE V VE V Rampy najazdowe AR V AR V AR V Elementy mocujące Łącznik dystansowy Wymiary szer. x gł. x wys eispiele x 45 mm der vielfältigen 1820 Kombinationsmöglichkeiten: x 45 mm 2820 x 45 mm Wymiary szer. x gł. x wys x 720 mm 1820 x 720 mm 2820 x 720 mm Wymiary szer. x gł. x wys. 25 x 120 mm Mocujący 20 x 100 m Łącznik krzyżow Kątownik najazdowy 130 x 130 mm 730 x 730 mm 1 odenelement K 30 1 Auffahrrampe 4 Randbefestigungen F+ F ardzo łatwo palne łatwo palne palne 2 odenelemente 1 x K 30 und 1 x K 15 1 Verbindungselement, 1420 mm lang 1 Auffahrrampe 4 Randbefestigungen 2 Distanzverbinder Rampa najazdowa 3 odenelemente K 30 2 Verbindungselemente, 1420 mm lang 2 Auffahrrampen 11 Randbefestigungen 4 Distanzverbinder Elementy dolne (podłogowe) Artyku Wymiary szer. x gł. x wys Pojemność wychwytowa iężar S V 1360 x 1360 x 80 mm 80 L 96 kg S V 1360 x 1860 x 80 mm 110 L 129 kg S V 1360 x 2860 x 80 mm 170 L 197 kg S V 1860 x 2860 x 80 mm 225 L 264 kg Krawędziowy element Mocowanie krawędziowe (widok szczegółowy) 9

12 Systemowe elementy podłogowe SP z polietylenu F+ F OHRONA ŚRODOWISKA 4 Ochronny system podłogowy do przezbrojenia zwykłej hali przemysłowej na magazyn do składowania substancji niebezpiecznych 4 Poszczególne elementy można zestawiać w dowolny sposób, w zależności od potrzeb 4 Zgodne z przepisami składowanie substancji stanowiących zagrożenie dla wód gruntowych (WGK 1-3) oraz cieczy palnych (F/F+) 4 Obciążenie do 800 kg/m² 4 Wykonanie z polietylenu 4 Na wyposażeniu wyjmowane ocynkowane ruszty kratowe 4 Kolor: RAL 5010 niebieski 4 Opcja: ruszty kratowe z polietylenu Zulassung ardzo łatwo palne Zul.-Nr.: Z łatwo palne Allgemeine bauaufsichtliche zulassung DIt Deutsches Institut für autechnik, erlin palne Wymiary szer. x gł. x wys. Objętość wychwytowa iężar SP-150/ x 1500 x 150 mm 200 L 75 kg SP-150/ x 1500 x 150 mm 400 L 150 kg Wyposażenie Elementy łącznikowe VEP-150/1.5 VEP-150/3.0 Długość 1420 mm 2920 mm Rampa najazdowa Wymiary szer. x gł. ARP x 900 x 175 mm Elementy mocujące Wymiary szer. x gł. x wys Łączniki dystansowe 25 x 120 mm Krawędziowe elementy mocujące 20 x 100 mm Łączniki krzyżowe 130 x 130 mm 10 LUMENEKER Handel i Serwis Katowice

13 Wanny regałowe podłogowe 4 Posiadane regały można szybko i niedrogo przezbroić na zgodne z przepisami regały do składowania substancji niebezpiecznych 4 Dostarczamy wanny regałowe podłogowe odpowiadające wszystkim normalnie stosowanym szerokościom wnęk regałowych 4 Możliwe składowanie substancji stanowiących zagrożenie dla wód gruntowych (WGK 1-3) oraz cieczy palnych (F/F+) 4 Dopuszczenie zgodnie z oświadczeniem zgodności wydanym przez Dit, ważnym na całym obszarze RFN oraz wytycznymi StaWA-R 4 Łatwy transport wózkami podnośnikowymi i przez to możliwe zastosowanie w różnych warunkach 4 Kolor RAL 500 niebieski lub cynkowanie Wyposażenie 4 wyjmowany, cynkowany ogniowo ruszt kratowy (nośność 100 kg/m²) OHRONA ŚRODOWISKA Wymiary szer. x gł. x wys. Szerokość pola Pojemność wychwytowa RW x 1300 x 345 mm L RW x 1300 x 345 mm L RW x 1300 x 345 mm L F+ F RW x 1300 x 345 mm L RW KT 2680 x 1300 x 450 mm L ardzo łatwo palne łatwo palne palne Systemowe wanny regałowe 4 Posiadane regały można szybko i niedrogo przezbroić na zgodne z przepisami regały do składowania substancji niebezpiecznych 4 Wanny regałowe do zawieszania na trawersach zestawu regałowego 4 Możliwe składowanie substancji stanowiących zagrożenie dla wód gruntowych (WGK 1-3) oraz cieczy palnych (F/F+) 4 Dopuszczenie zgodnie z oświadczeniem zgodności wydanym przez Dit, ważnym na całym obszarze RFN oraz wytycznymi StaWA-R 4 Kolor RAL 500 niebieski lub cynkowanie F+ F ardzo łatwo palne łatwo palne palne Wymiary A / / Wysokość Pojemność wychwytowa Obciążenie SRW / 650 / 1300 mm 245 mm 220 L 1000 kg/m 2 SRW / 900 / 1300 mm 185 mm 220 L 1000 kg/m 2 SRW / 650 / 1300 mm 185 mm 220 L 1000 kg/m 2 SRW / 900 / 1300 mm 145 mm 220 L 1000 kg/m 2 SRW / 650 / 1300 mm 175 mm 220 L 1000 kg/m 2 SRW / 900 / 1300 mm 140 mm 220 L 1000 kg/m 2 : 1300 mm : 650 mm Ochrona środowiska 11

14 Stacja magazynowa materiałów niebezpiecznych OHRONA ŚRODOWISKA 4 ezpieczny transport wewnętrzny materiałów niebezpiecznych 4 Transport wanien ustawionych w trzy piętra 4 Łatwe czyszczenie wanny w wyniku zastosowania wyjmowanego ocynkowanego ogniowo rusztu kratowego (obciążenie do 850 kg/m²) 4 Dopuszczenie zgodnie z oświadczeniem zgodności wydanym przez Dit, ważnym na całym obszarze RFN oraz wytycznymi StaWA-R 4 Kolor RAL 500 niebieski lub cynkowanie Typ STW-4V Wyposażenie 4 Dodatkowe zabezpieczenia transportowe: wychylny kabłąk ochronny od przodu 4 Przekładka stosowana w przypadku składowania małych beczek STW-2 wraz z kabłąkiem ochronnym F+ F STW-2V wraz z wyposażeniem ardzo łatwo palne łatwo palne palne Wymiary szer. x gł. x wys Pojemność Pojemność wychwytowa Obciążenie iężar STW-2V 1390 x 905 x 1440 mm 2 x 200 Ltr. beczki 205 L 850 kg 150 kg STW-4V 1390 x 1310 x 1380 mm 4 x 200 Ltr. beczki 205 L 850 kg 260 kg STW x 870 x 1400 mm 2 x 200 Ltr. beczki 205 L 850 kg 136 kg STW x 1270 x 1380 mm 4 x 200 Ltr. beczki 205 L 850 kg 143 kg 12 LUMENEKER Handel i Serwis Katowice

15 4 Pewne, bezpieczne składowania materiałów niebezpiecznych w zamykanym pojemniku 4 Lekkie otwieranie pokrywy wspomagane gazowymi elementami spręzynowymi 4 Powierzchnia ustawcza w postaci rusztu kratowego, obciążenie 850 kg/m² 4 Trzystronne wycięcie wentylacyjne zapewniające naturalną wentylację pojemnika na substancje niebezpieczne 4 Pojemność: beczki 2 x 200 L 4 Pojemność wychwytowa: 205 L 4 Kolor: RAL 5010 niebieski WYPOSAŻENIE: 4 Wstawiane elementy regałowe umożliwiają składowanie w różnorodny sposób, pionowo lub poziomo Pojemniki na substancje niebezpieczne Zulassung Zul.-Nr.: Z Allgemeine bauaufsichtliche zulassung DIt Deutsches Institut für autechnik, erlin OHRONA ŚRODOWISKA Wymiary szer. x gł. x wys 1380 x 915 x 1530 mm 1380 x 915 x 1530 mm Wysokość otwarta Pokrywa GFK Pokrywa stalowa Substancje składowane WGK 1-3 WGK 1-3 bardzo łatwo zapalne SD-G 2 SD-GK 2 F zapalne SD-GK-2 Szafy na beczki FS 4 Zwarta konstrukcja umożliwiająca bezpieczne składowanie dwóch 200 L beczek 4 Otwory wentylacyjne umożliwiające stacjonarne składowanie cieczy palnych 4 Szafa ocynkowana, wanna lakierowana w kolorze niebieskim RAL Szafa ocynkowana, wanna lakierowana w kolorze niebieskim RAL Dostawa w elementach wraz z instrukcją montażu 4 Nośność: 700 kg/m² Szafa na beczki FS-1 dla dwóch beczek o pojemności 200 L Szafa na beczki FS-2 dla dwóch beczek o pojemności 200 L Wymiary szer. x gł. x wys Pojemność Pojemność wychwytowa iężar FS x 740 x 1900 mm 1 x 200 Ltr. Zwarta 220 Liter 140 kg FS x 740 x 1740 mm 2 x 200 Ltr. Zwarta 220 Liter 170 kg F+ ardzo łatwo palne F łatwo palne palne 13

16 Regały do zabudowy z wanną przesuwną OHRONA ŚRODOWISKA Regał na beczki składający się z wanny wsuwanej typ W 2 oraz z dwóch segmentów Regałowych Typ SR-2/ SR-3 Wymiary szer. x gł. x wys Pojemność Pojemnośc wychwytowa iężar Wanna wsuwana W x 1240 x 255 mm Liter 52 kg Wanna wsuwana W x 1240 x 160 mm Liter 58 kg 4 Różne możliwości łączenia, możliwe optymalne dopasowanie do Waszych fabrycznych warunków 4 Trzy poziomy regałów 4 Spuszczanie cieczy z beczek znajdujących się w pozycji pionowej odbywa się w sposób bezpieczny ponad wanną wychwytową 4 Łatwe przemieszczanie, pojedyncze segmenty regałowe mogą być transportowane za pomocą wózków widłowych 4 Dostawa w elementach wraz z instrukcją obsługi Regał na beczki składający się z wanny wsuwanej typ W 1 oraz dwóch segmentów Regałowych Typ Sr 1 oraz nośnika baniek Regał na beczki składający się z wanny wsuwanej typ W 2 oraz dwóch regałów do Zabudowy Typ SR 2 oraz nosnika baniek Regał na małe zbiorniki składający się z wanny wsuwanej typ W 2 oraz dwóch Segmentów regałowych typ SRG-2 Regał na małe zbiorniki składający się z wanny wsuwanej typ W 1 oraz dwóch Segmentów regałowych typ SRG-2 Wymiary szer. x gł. x wys Pojemność Obciążenie Do stosowania z: iężar Rama zestawiana SRG x 1120 x 790 mm Mały zbiornik 850 kg Wanna wsuwana W 1 38 kg Rama zestawiana SRG x 1120 x 790 mm Mały zbiornik 850 kg Wanna wsuwana W 2 30 kg Rama zestawiana SR x 600 x 790 mm 1 beczka 200 L 680 kg Wanna wsuwana W 1 19 kg Rama zestawiana SR x 600 x 790 mm 2 beczki 200 L 680 kg Wanna wsuwana W 2 25 kg Rama zestawiana SR x 600 x 790 mm 3 beczki 60 L 680 kg Wanna wsuwana W 2 28 kg F+ ardzo łatwo palne F łatwo palne palne 14 LUMENEKER Handel i Serwis Katowice

17 Kontenery systemowe Przykładowe rozwiązania S-A 162 S-A 163 S-A 182 OHRONA ŚRODOWISKA S-A 183 S-A 171 T S-A 172 KT 4 Kontenery systemowe do składowania materiałów niebezpiecznych na zewnątrz. Optymalne rozwiązania dla konkretnych potrzeb 4 Zgodnośc z normami WGK 1-3 oraz F/F+ 4 Wyposażenie odpowiednie do przechowywanych zbiorników (beczki, pojemniki KT) 4 Ramy wykonane z drewna oraz profili walcowanych, odpowiednio do obciążeń statycznych 4 Platformy odkładcze wykonane w postaci rusztów kratowych cynkowanych ogniowo 4 dostarczane wraz z bogatym wyposażeniem takim jak oświetlenie, ogrzewanie etc. 4 kontenery posiadające drzwi przesuwne lub skrzydłowe hętnie udzielamy porad telefonicznie. Możemy przesłać również materiał informacyjny ze wszystkimi danymi technicznymi jak wymiary etc S-A 131 KT S-A 132 KT S-A 143 S-A

18 Kontenery zabezpieczające OHRONA ŚRODOWISKA S..- 2l L wraz z regałem do zabudowy 4 lacha do bezodpływowego kierowania cieczy do wanny wychwytowej 4 Dostawa w postaci całkowicie zmontowanej 4 Standardowe wykonanie uchwytów transportowych oraz otworów wentylacyjnych 4 Dwuskrzydłowe drzwi o wymiarach 1850 x 1910 mm 4 Ściany zewnętrzne i dachowe wykonane ze specjalnej blachy profilowej ocynkowanej. Wszystkie kontenery są wykonywane w wersji umożliwiającej przechowywanie cieczy palnych (odległośc do budynków musi wynosić 10 m) 4 Dostarczane pełne wyposażenie 4 Podłoga wykonana jako wanna wychwytowa wraz z rusztem kratowym ocynkowanym, obciążenie 1000 kg/m² S- 32 L Zulassung Rampa najazdowa ocynkowana Typ Drzwi wbudowane Wymiary szer. x gł. x wys. Pojemność wychwytowa S- 21 L długa strona 2200 x 1090 x 2350 mm 300 L S- 32 L długa strona 2990 x 2270 x 2350 mm 1000 L S- 24 K krótka strona 2800 x 4100 x 2350 mm 1300 L S- 24 L długa strona 2800 x 4100 x 2350 mm 1300 L S- 52 K krótka strona 5100 x 2220 x 2350 mm 1300 L S- 52 L długa strona 5100 x 2220 x 2350 mm 1300 L S- 26 K krótka strona 2800 x 6000 x 2350 mm 2000 L S- 26 L długa strona 2800 x 6000 x 2350 mm 2000 Lr Zul.-Nr.: Z Allgemeine bauaufsichtliche zulassung DIt Deutsches Institut für autechnik, erlin F+ ardzo łatwo palne F łatwo palne palne 16 LUMENEKER Handel i Serwis Katowice

19 Szafy na butle gazowe GS 4 ałkowicie ocynkowane ogniowo 4 Zamykane drzwi skrzydłowe 4 Wykonane zgodnie z normą TGR 280 przez to nie jest konieczne dodatkowe wietrzenie przy ustawianiu na zewnątrz 4 Stabilna konstrukcja ramowa, ściany zewnętrzne siatkowe, dach oraz ściana tylna wykonana z ocynkowanej blachy profilowanej 4 Przystosowane do mocowania do podłogi 4 Przystosowane do składowania palet z butlami gazowymi 4 Możliwość składowania pojedynczych butli. Kabłąk mocujący oraz łańcuch mocujący, każdorazowo dla czterech rzędów butli 4 Dostawa w elementach wraz z instrukcją montazu 4 Alternatywnie wraz albo bez ocynkowanego zespołu podłogowego 4 Zespół podłogowy wraz z ocynkowaną powierzchnią ustawczą wykonaną z rusztów kratowych, wysokość zabudowy 120 mm GS-30 wraz z zespołem podłogowym OHRONA ŚRODOWISKA GS-15 bez zespołu podłogowego GS-8 wraz z zespołem podłogowym oraz rampą najazdową O czym powinniście wiedzieć TGR 280 (normy techniczne dot. gazów sprężonych) Dotyczy składowania na wolnym powietrzu oraz gdy co najmniej na dwie strony są otwarte Miejsce składowania nie może być dostępne dla ogólnego ruchu kołowego Składowanie w pomieszczeniach: Ściany zewnętrzne pomieszczeń magazynowych muszą co najmniej utrudniać Rozprzestrzenianiu się ognia Artyku Określenie Wymiary gabarytowe szer. x gł. x wys. Powierzchnia magazynowa szer. x gł. x wys. Pojemność składowania GS-8 Szafa na butle 970 x 1460 x 2060 mm 910 x 1340 x 2010 mm 12 butli Ø 220 mm GS-15 Szafa na butle 1660 x 1460 x 2060 mm 1600 x 1340 x 2010 mm 24 butli Ø 220 mm GS-30 Szafa na butle 3160 x 1460 x 2060 mm 3100 x 1340 x 2010 mm 48 butli Ø 220 mm G-8 Zespół podłogowy Wysokość zabudowy 120 mm G-15 Zespół podłogowy Wysokość zabudowy 120 mm G-30 Zespół podłogowy Wysokość zabudowy 120 mm AR-GS Rampa najazdow cynkowana 750 x 900 x 120 mm 17

20 OHRONA ŚRODOWISKA Stojaki ustawcze 4 całkowicie ocynkowany 4 ustawianie stosu - dwukrotne 4 przystosowany do butli 12 x 11 kg Wymiary Szer. x Gł. x Wys. (mm) GS-REG 1300 x 1000 x 850 Pojemniki na butle z gazem płynnym 4 Szafa na butle z gazem płynnym posiadająca ścianę tylną, ruszt podłogowy oraz ruszt pośredni 4 Ściany boczne oraz drzwi wykonane z blachy perforowanej 4 Dostawa w elementach do montażu na miejscu 4 całkowicie ocynkowane FGS 1 Wymiary Szer. x Gł. x Wys Pojemność (butle iężar (kg) FGS-1 840x690x1500 mm 4x33 oder 10x11 kg 85 FGS x690x1500 mm 9x33 oder 20x11 kg 185 FGS 2 18 LUMENEKER Handel i Serwis Katowice

21 Pojemniki przechylne TKS 4 Specjalna technika nożycowa zapewnia bezpieczne opróżnianie, bez uszkodzeń wózka i materiału opróżnianego 4 Rama podstawy oraz zbiornik są na stałe połączone co zapewnia optymalne prowadzenie podczas cyklu przechylania 4 Niecka wykonana z blachy stalowej o grubości 6 mm ze wzmocnieniami poprzecznymi 4 Odblokowanie liną naciągową uruchamianą z siedzenia kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RAL 5010 niebieski lub cynkowanie ogniowe Wyposażenie 4 Zestaw kołowy z poliamidu, nośność 1350 kg, wysokość zabudowy 210 mm 4 Sito oraz zawór spustowy 4 Dwuczęściowa ocynkowana klapa odchylna Wymiary kopert najazdowych (mm) A A A A WYPOSAŻENIE WÓZKÓW WIDŁOWYH Wymiary Gł x Szer x Wys Wysokość krawędzi nasypowej Pojemność Obciążenie iężar TKS x 830 x 780 mm 670 mm 500 dm kg 180 kg TKS x 1200 x 780 mm 670 mm 750 dm kg 200 kg TKS x 1580 x 780 mm 670 mm 1000 dm kg 210 kg 19

22 Pojemniki przechylne MK WYPOSAŻENIE WÓZKÓW WIDŁOWYH 4 Pojemnik wywrotny do dużych obciążeń. Optymalne rozwiązania składowania i transportu ciężkich materiałów do produkcji oraz odpadów produkcyjnych 4 Ochrona wózka widłowego. Poprzez zastosowanie otaczania nie występują uderzenia na mechanizm podnoszenia wózka przy opróżnianiu 4 Długa żywotność, niecka wykonana z blachy stalowej o grubości 3 mm wraz ze wzmocnieniem krawędziowym. Rama podstawy wykonana z blachy stalowej o grubości 6 mm, ze wzmocnieniami poprzecznymi 4 oczna zabezpieczająca osłona płóz kołowych 4 Odblokowania liną naciągową uruchamianą z siedzenie kierowcy 4 Zabezpieczenie łańcuchowe przed wysunięciem się z zaczepu 4 Kolor RAL 5010 niebieski lub cynkowanie ogniowe Wyposażenie: 4 Zestaw kołowy z poliamidu, nośność 1350 kg, wysokość zabudowy 210 mm 4 Zestaw kołowy z poliamidu, nośność 2500 kg, wysokość zabudowy 200 mm 4 Sito oraz zawór spustowy 4 Dwuczęsciowa ocynkowana klapa odchylna Wymiary Gł. x Szer. x Wys Wysokość krawędzi nasypowej Pojemność Obciążenie iężar MK x 840 x 910 mm 800 mm 300 dm kg 165 kg MK x 840 x 1030 mm 915 mm 500 dm kg 220 kg MK x 1140 x 1030 mm 915 mm 800 dm kg 249 kg MK x 1400 x 1030 mm 915 mm 1000 dm kg 267 kg MK x 1640 x 1030 mm 915 mm 1200 dm kg 285 kg MK x 1940 x 1040 mm 930 mm 1500 dm kg 325 kg MK x 2180 x 1270 mm 1055 mm 2000 dm kg 392 kg Wymiary kopert najazdowych (mm) MK-300 bis MK-500 A MK-800 bis MK-2000 A A 20 LUMENEKER Handel i Serwis Katowice
