1 TX Kocioł na zrębki i pellet TX Wyróżniony znakiem ekologicznym!

2 Ogrzewanie zrębkami, wiórami i pelletem Nazwa Fröling to więcej niż pięćdziesiąt lat nowoczesnej i wydajnej techniki grzewczej z biomasy Fröling specjalizuje się od początku w efektywne wykorzystanie drewna jako paliwa i jest pionierem w zakresie nowoczesnych systemów grzewczych. Dziś nazwa Fröling oznacza nowoczesne techniki grzewcze oparte na biomasie. Kotły Fröling opalane drewnem opałowym, zrębkami drzewnymi i pelletem stosowane są z powodzeniem w całej Europie. Wszystkie produkty są wytwarzane w naszych fabrykach w Austrii i Niemczech. Gęsta sieć serwisowa gwarantuje szybką pomoc. Zrębki drzewne i pellety jako paliwo Paliwa te (biomasa drzewna), to ekologiczny materiał opałowy, łatwo dostępny na lokalnych rynkach i niepoddający sie mechanizmom kryzysu. Ponadto produkcja takich paliw gwarantuje dodatkowe zatrudnienie na lokalnym rynku pracy. Dlatego te,, jest to optymalny materiał opałowy zarówno pod względem ekonomicznym, jak i ekologicznym. Odpady drzewne w formie gałęzi i odpadów tartacznych rozdrabnia sie za pomocą rębaków i innych urządzeń przeznaczonych do takich celów. W ten sposób powstają zrębki i wióry, które w zależności od granulacji i wilgotności klasyfikowane są według norm. Odpady przemysłu drzewnego bez żadnych dodatków (lepiszczy) są zagęszczane pod wysokim ciśnieniem i formowane do odpowiedniej unormowanej granulacji. Dzięki wysokiej wartości opałowej, dużej gęstości nasypowej są wygodne do transportu i przechowywania. Pellety sprawdzają sie jako optymalny materiał opałowy w całkowicie automatyzowanych kotłowniach przemysłowych, a przede wszystkim zapewniają bardzo wysoki komfort obsługi domowych kotłowni. Pellety, w większych ilościach, transportowane są autocysternami, z których w bardzo łatwy sposób zastaje napełniany magazyn na paliwo. 2

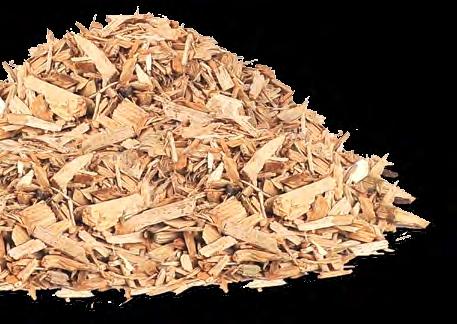

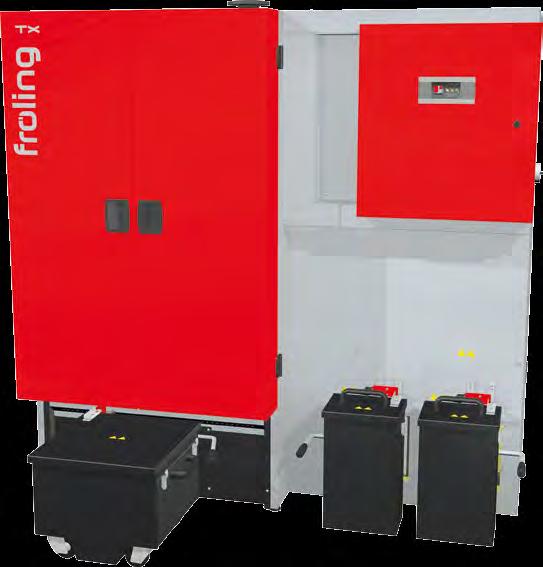

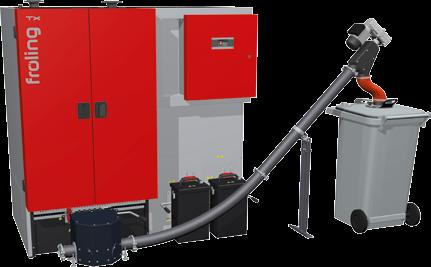

3 TX Nowy Fröling TX Pełen komfort, kompaktowa budowa, energooszczędność i niezawodność: Nowy kocioł Föling TX przekonuje każdego Klienta swoja niepowtarzalnością. Inteligentna konstrukcja jako w pełni automatyczny kocioł na wióry, zrębki i pellety, gwarantuje optymalne spalanie przy utrzymaniu wysokiej sprawności. Dla kotła TX Fröling oferujemy również dopasowane systemy podawania paliwa do każ-dych wymogów sytuacyjnych. Przemyślana w każdym punkcie technika systemowa gwarantuje optymalne wykorzystanie energii, perfekcje obsługi, bezpieczeństwo użytkowania i wysoka jakość. Fröling TX jest gwarantem jakości i bezpieczeństwa. 3

4 Wysokie wymogi inteligentne rozwiązania Argumenty wyróżniające kocioł Fröling TX: Napowietrzany ruszt schodkowy podsuszanie paliwa i optymalne spalanie. Ruchomy ruszt spalania całkowite spalanie i samoczynne oczyszczanie podczas pracy. Przemyślane usytuowanie ślimaka (odpornego na wysokie temperatury) odprowadzającego popiół. Wysokiej jakości, odporne na wysokie temperatury palenisko wyłożone szamotem umożliwiające utrzymanie wartości emisyjnych na najniższym poziomie przy zachowaniu wysokiej sprawności. Pionowo usytuowany, rurowy wymiennik ciepła, system optymalizacji sprawności (WOS) z automatycznie poruszanymi wirbulatorami czyszczącymi. Pełna i szczelna izolacja kotła minimalizująca straty ciepła promieniowania. Dotykowy sterownik H3200 4

5 TX

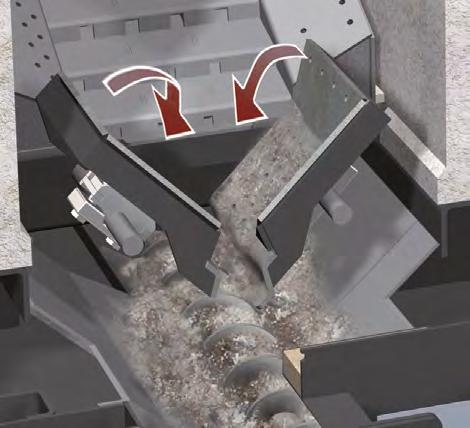

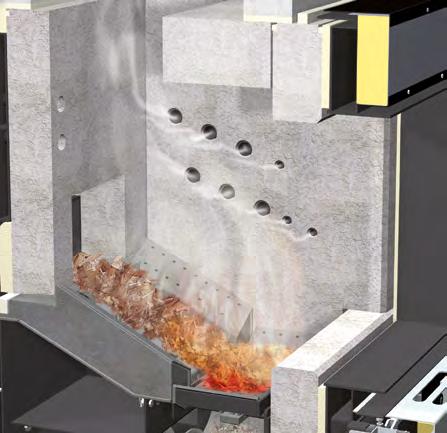

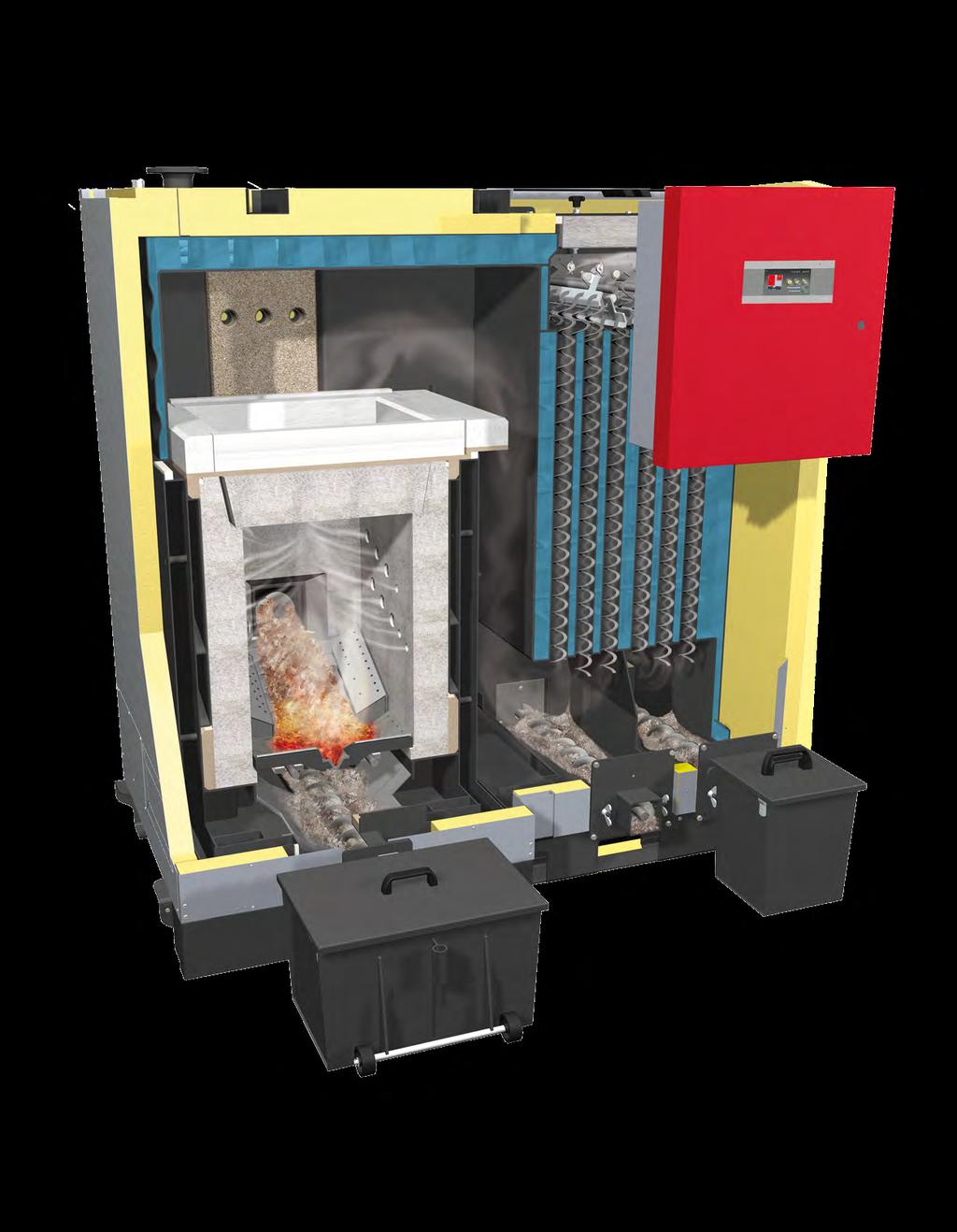

6 Przemyślane wnętrze Cecha: Zalety: Wentylowane krok ruszt Wstępne suszenie materiału Idealne warunki spalania Wentylowany ruszt schodkowy zapewnia wstępne suszenie paliwa, zapewniając w ten sposób optymalne spalanie wiórów drewnianych lub granulatu. Ze względu na to, że na ruszcie schodkowym paliwo jest równomiernie rozłożone w strefie spalania stworzone są idealne warunki spalania. Cecha: Zalety: Wysokotemperaturowe kształtki ceramiczne w komorze spalania Optymalne wartości emisji Oszczędne zużycie paliwa Komora spalania wyłożona z wysokotemperaturowych elementów ceramicznych zapewnia optymalne spalanie. Kocioł przeznaczony jest do spalania paliw suchych oraz umiarkowanie wilgotnych. Dzięki skutecznemu wypaleniu, zapewnione są niskie emisje i wydajne spalanie z wysoką wydajnością. Cecha: Zalety: Automatycznie przechylany ruszt Automatyczne samooczyszczanie Oszczędne zużycie paliwa Automatyczne zapalany przez żar Przechylenia rusztu o 90 zapewnia niezawodne czyszczenie popiołu i zanieczyszczeń z komory spalania. Dzięki ogniotrwałej budowie wykonanej ze specjalnego stopu ma zapewniona jest długa żywotność. Urządzenie nie musi być ustawione w procesie czyszczenia, dodatkowy proces zapłonu nie jest wymagany. 6

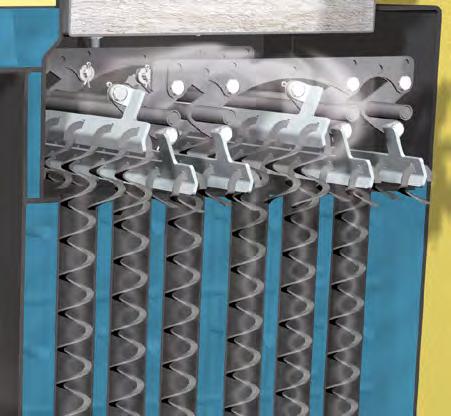

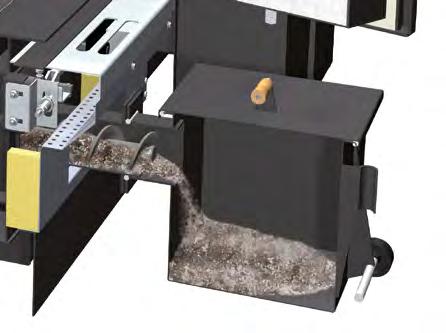

7 TX Cecha: Zalety: Poczwórny przepływ przez stojący wymiennik z automatycznym czyszczeniem (WOS) Wysoka sprawność Automatyczne czyszczenie powierzchni grzewczych Konstrukcja 4-drogowego przepływu przez wymiennik ciepła spalin co zapewnia efektywne oddzielanie popiołu. Konstrukcja ta zapewnia również efekt usuwania pyłu. Standardowo zintegrowany WOS składa się ze specjalnych elementów zawirowujących, stosowanych w rurach wymiennika ciepła oraz umożliwia automatyczne oczyszczanie powierzchni grzejnych. Kolejny plus to czyste powierzchnie grzewcze co daje wyższą wydajność, a tym samym mniejsze zużycie paliwa. Cecha: Zalety: Recyrkulacji spalin EGR (opcjonalnie) Spalania zoptymalizowane Najniższe emisje Przy recyrkulacji spalin EGR, część spalin jest mieszana z powietrzem do spalania i ponownie doprowadza się do strefy spalania. W ten sposób, w szczególności wysoka skuteczność jest osiągnięta.w tym samym czasie, EGR zapewnia optymalizację spalania i wydajności. Ponadto, jest to zmniejszenie emisji NOx. Nawet w suchych paliwach wysokiej jakości, dodatkowa ochrona cegły szamotowej jest gwarantowana. Cecha: Zalety: Łatwe czyszczenie Automatyczne usuwanie popiołu Łatwe opróżnianie pojemnika na popiołu Popiół zgromadzony w komorze spalania i wymienniku ciepła podczas spalania jest automatycznie wprowadzany do pojemnika na popiół. Postępowanie jest proste dzięki kołom transportującym i paskiem mocującym. Dodatkowa pokrywa zapewnia, że podczas transportu nie może spaść popiół z pojemnika. Opcja: Usuwanie popiołu z zbiornika XXL Ci, którzy szukają większej wygody, znajdą opcjonalne odpopielanie do 240 litrowego standardowego pojemnika. Popiół jest automatycznie wprowadzany do kosza i można go łatwo opróżnić. Zapełnienie pojemnika odbywa się w ustawionych przedziałach czasu co zapewnia maksymalny komfort. 7

8 Wygoda z maksymalnym bezpieczeństwem 1 Stabilna głowica mieszadła (łopatka sprężynowa lub ramię przegubowe) 7 Stabilny ślimak podajnika do niezawodnego podawania paliwa z automatyczną regulacją obrotów. 2 Bezobsługowa przekładnia mieszadła. 8 Oszczędzające energię koła zębate. 3 4 Silne zespoły sprężynowe zapewniają równomierne napełnianie ślimaka transportującego. Kanał ślimaka z łopatką progresywną zapewniającą płynną pracę Kontrola temperatury w pomieszczeniu magazynowym paliwa TÜB (konieczne tylko w Austrii). Otwór inspekcyjny na łatwy dostęp do magazynu 5 Przegub kulowy do ciągłego regulowanego pochylenia nagarniacza w stosunku do jednostki podajnika. 11 Pokrywa do nadzorowania zsypu paliwa 6 Płaska tylna klapa lub opatentowany dwukomorowy zawór obrotowy zapewnia znakomitą ochronę przed powrotem płomienia Cecha: Zalety: Elastyczny przegub kulowy i maksymalne bezpieczeństwo przeciwpożarowe Elastyczna instalacja niezawodny transport paliwa Najwyższe bezpieczeństwo przeciwpożarowe 8 Przegub kulowy jest stosowany jako łącznik elastyczny ślimaka transportującego, a ślimakiem podajnika. Ze względu na bezstopniową regulację inklinacji (maks. 15 C) i kąta przegubu kulowego umożliwia optymalne dostosowanie do warunków przestrzennych. Ślimak podajnika zapewnia niezawodne zasilanie paliwem wiórów drzewnych do P31S (dawniej G50) i pelletu w strefie spalania. Urządzenie zabezpieczające dopalania (opcjonalnie klapka dopalania zrębków drewnianych lub zaworem obrotowym na wióry drzewne i granulki) tworzy niezawodne uszczelnienie pomiędzy układ wyładowczy z podajnikiem, a tym samym gwarantuje maksymalne bezpieczeństwo dopalania.decydując się na użycie klapy bezpieczeństwa lub zaworu obrotowego dokonuje się, gdy kocioł zostanie dostosowany do instalacji grzewczej w fazie projektu. Zawsze wybierany jest najbardziej odpowiedni system ochrony

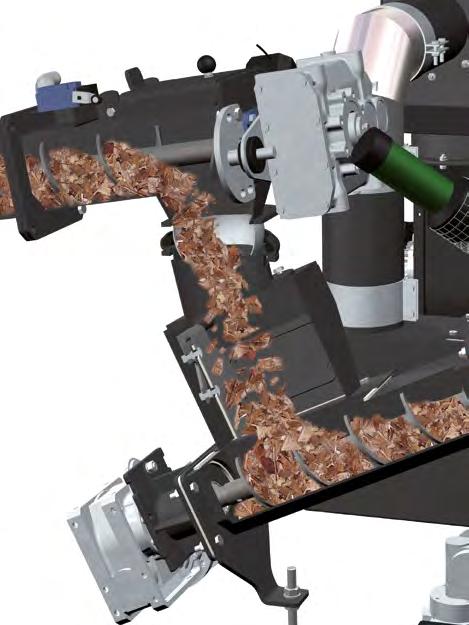

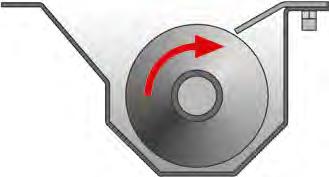

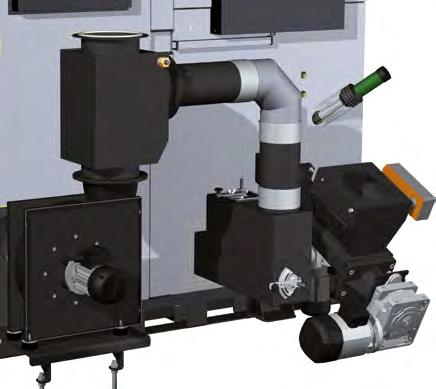

9 TX Cecha: Zalety: Opatentowany dwukomorowy zawór obrotowy Ciągły przepływ materiału Najwyższy zwrot bezpieczeństwa pożarowego Do wiórów drzewnych do P31S (dawniej G50) lub pellet 6 Opatentowana śluza celkowa zapewnia maksymalną niezawodność. Zaprojektowany system z dwóch komór o dużej objętości zapewnia ciągły materiał transportujący w strefie spalania. Dzięki optymalnemu dawkowaniu paliwa osiągane są najlepsze parametry spalania. Dwie komory dużej objętości idealnie nadają się do wiórów drzewnych do P31S (uprzednio G50). Wysokiej jakości ostrza są wymienne i mogą łatwo rozdrobnić nawet trudne sztuki w paliwie. Fröling oferuje zawory obrotowe w dwóch rozmiarach (typu I i II, do pelletu lub zrębków do P31S) co jest idealnym rozwiązaniem dla każdego zastosowania. 9

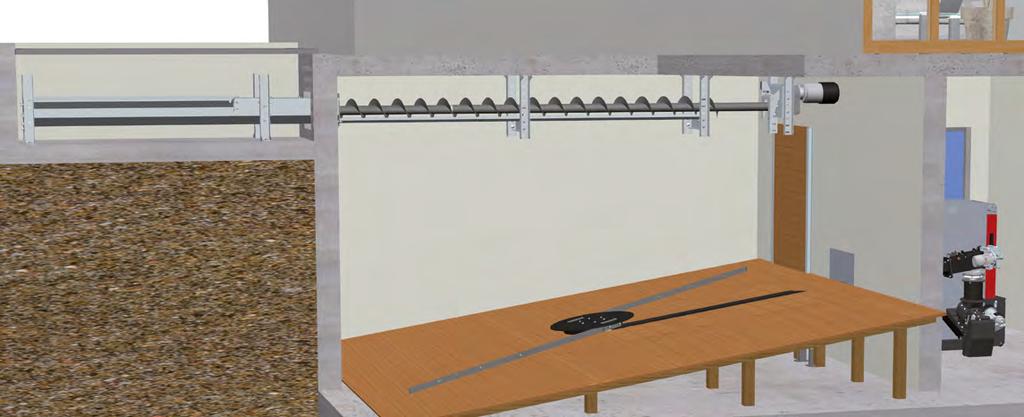

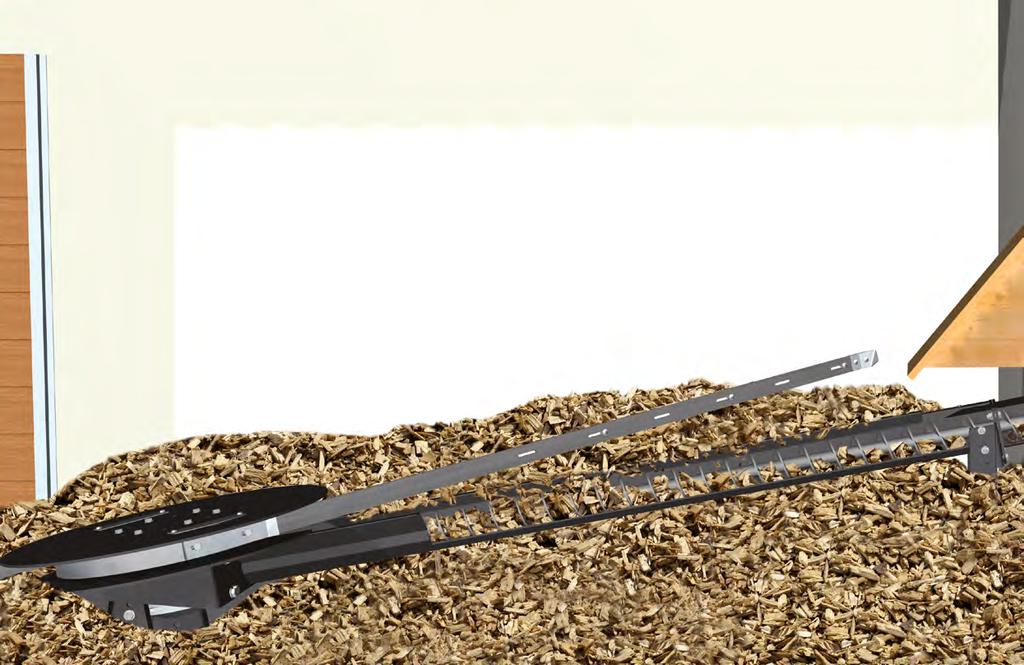

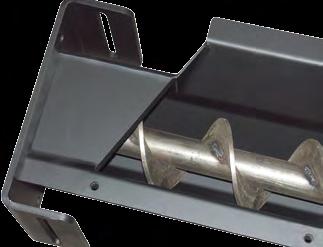

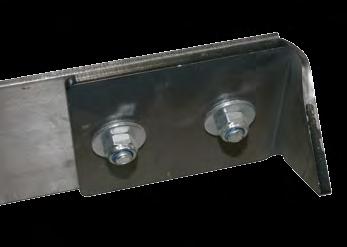

10 Fröling systemy podawania paliwa Nagarniacz z obrotowym mechanizmem piórowym Prosta i stabilna budowa tego systemu gwarantuje bezpieczeństwo i bezawaryjność działania. Ewentualne zakłócenia w działaniu spowodowane obcymi elementami, które dostały się do kanału transportującego, rozpoznawane są automatycznie i za pomocą ruchu wstecznego ślimaka usuwane. Specjalna forma kanału oraz progresywna budowa ślimaka podającego (O 150 mm) gwarantują bezawaryjne podawanie paliwa i niskie zużycie prądu. Nagarniacz piórowy FBR Do podawania paliwa z magazynu o maksymalnej średnicy do 5 metrów. System ten pracuje bezobsługowo i jest przystosowany do transportu zrębek o jednolitej strukturze (np.zrębki P16S/ P31S do M35 dawniej G30/G50 do W35). Nagarniacz przegubowy TGR Do podawania paliwa z magazynu o maksymalnej średnicy do 6 metrów. System ten pracuje bezobsługowo i jest przystosowany do transportu zrębek o zróżnicowanej strukturze, która wymaga zwiększonej intensywności podawania paliwa. Inne systemy wyładowcze na zamówienie (takie jak ruchoma podłoga,...). Szczegóły dla skutecznego działania Kanał transportowy Specjalna forma kanału oraz progresywna budowa ślimaka podającego gwarantują bezawaryjne podawanie paliwa. System pracuje płynnie i charakteryzuje się niskim oporem przesuwu. Niezależnie od ilości transportowanego paliwa, pobór mocy elektrycznej jest bardzo niski. Ostrze do cięcia Masywny nóż tnący, zainstalowany przy wejściu do kanału zamkniętego, zabezpiecza dostawanie się większych kawałków paliwa do kanału. Zwiększona niezawodność systemu i płynność przesuwu paliwa, to wynik zastosowania tego ważnego datalu. Pióra nagarniające Mocne i stabilne pióra nagarniacza gwarantują równomierne uzupełnianie kanału transportowego niezależnie od ilości paliwa znajdującego się w bunkrze. Podczas napełniania magazynu, pióra przylegają do głowicy napędzającej, a podczas zmniejszania się ilości paliwa, rozkładają się na pełnej długości. 10

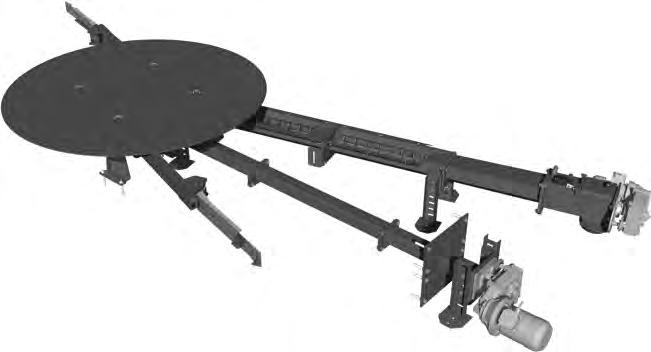

11 TX Nagarniacz z oddzielnym napędem Dla jeszcze większej elastyczności oferujemy nagarniacze z oddzielnym napędem. Specjalny typ FBR-G i TGR-G powstały jako nagarniacza napędzane niezależnie od ślimaka transportującego. Dodatkowym atutem jest elastyczny montaż i zmienna regulacja natężenia przepływu. Ślimaki transportujące mogą być również umieszczone po prawej jak i po lewej stronie nagarniacza. W celu optymalnego opróżniania magazynu paliwa można zastosować opcjonalnie ślimaki z przedłużonym korytem. Przykładowe opcje konfiguracji Pojedynczy ślimak transportowy - Lewy Pojedynczy ślimak transportowy z przedłużeniem Podwójny system podawania paliwa Podwójny system podawania paliwa z jednym ślimakiem przedłużonym 11

12 Systemy załadunku magazynu System napełniania magazynu BFSV możliwy poziomy system podawania ślimakowego BFSV-H Pionowy system napełniania magazynu gwarantujący wysoką wydajność i odległość wyrzutu (do 45 m³/h). Ślimak transportuje wióry z rynny do pionowego układu zasilającego, który transportuje paliwa do żądanej wysokości na płycie odśrodkowej. System ten wypełnia magazyn bez wytwarzania dużej ilości kurzu, zapewniając możliwie jak najszerszą dystrybucję paliwa w przestrzeni pomieszczenia. Oddzielny napęd szybkiej tarczy odśrodkowej umożliwia szczególnie dobrą odległość wyrzutu. Więcej informacji w naszej broszurze Systemy transportowe i magazynowe Ślimakowe napełnianie magazynu BFS Idealne rozwiązanie do napełniania magazynów podziemnych. Paliwo jest transportowane przy użyciu ślimaka do magazynu poprzez otwartą rynnę, która znajduje się na zewnątrz magazynu. Solidny ślimak, wraz ze specjalnym kształtem otwartego koryta, zapewnia niezawodny transport materiału. Ślimak transportowy zatrzymuje się automatycznie, gdy przestrzeń magazynu jest pełna. 12

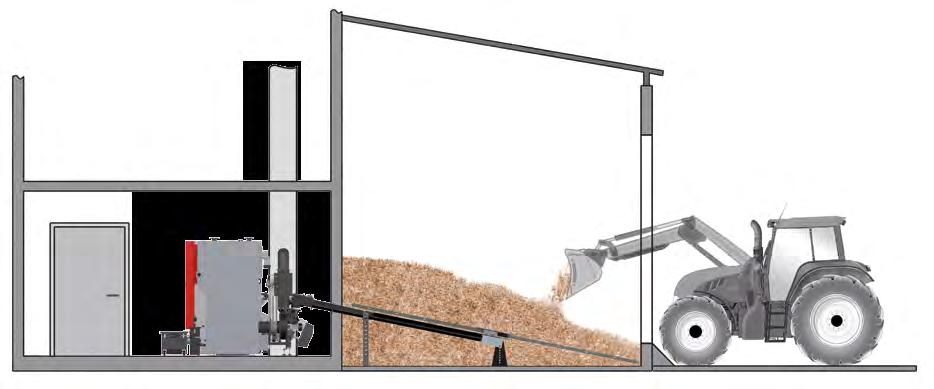

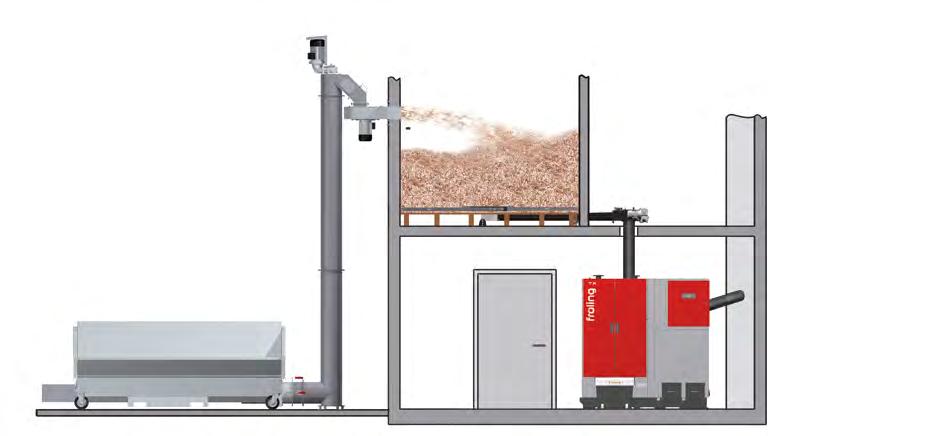

13 TX Zewnętrzny magazyn paliwa Zewnętrzny magazyn paliwa z podajnikiem BFS System pionowego napełniania magazynu BFSV 13

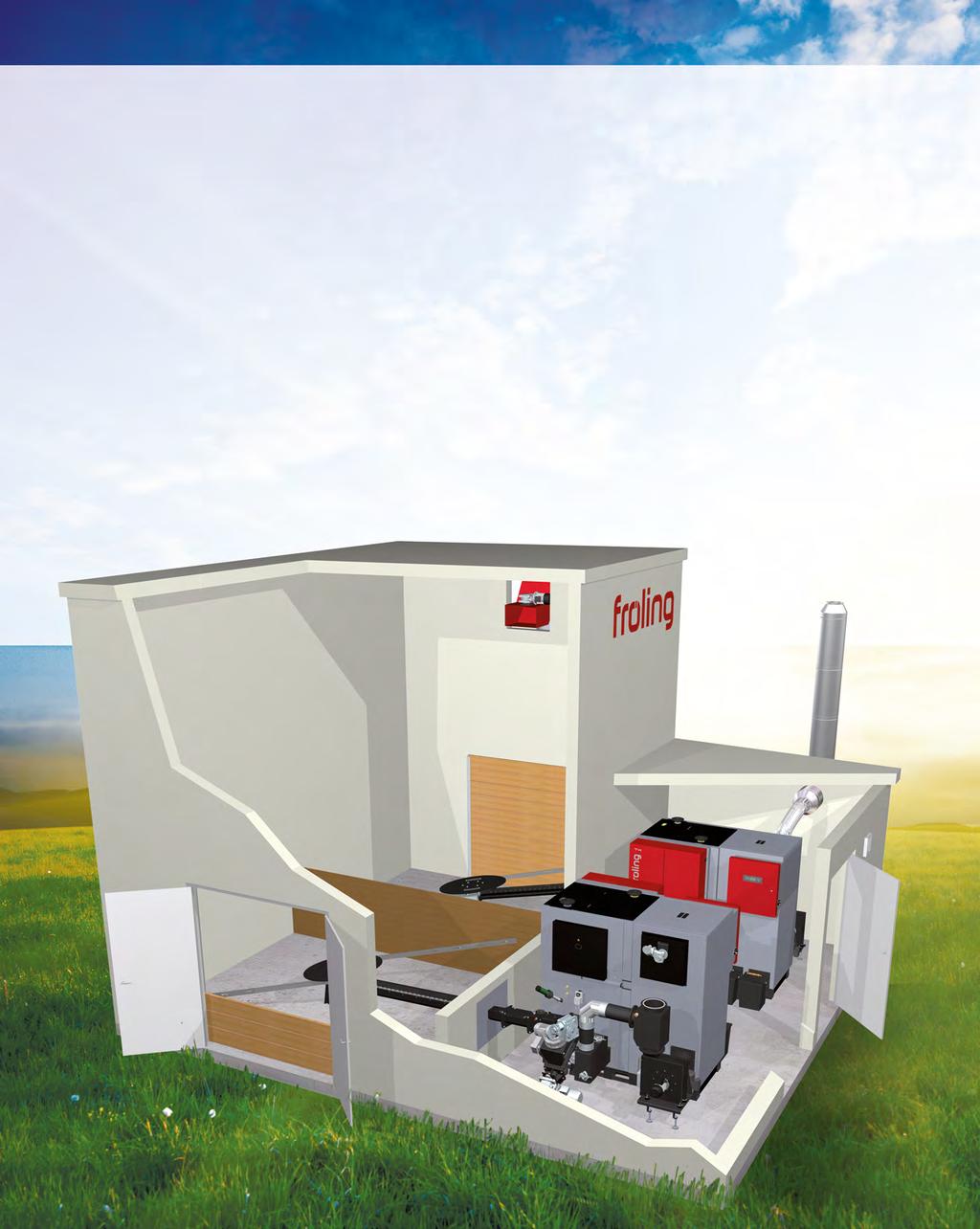

14 Elastyczne rozwiązania NOWOŚĆ! Budynek energetyczny Kontenery grzewcze umożliwiają zlokalizowanie kotłowni i magazynu paliwa w dowolnym miejscu. Ta oszczędność miejsca umożliwia instalację ogrzewania biomasy lub wsparcie w szczególności w renowacji istniejącego budynku i przystosowanie go do nowej instalacji grzewczej. Kontener energetyczny Froling jest dostępny w dwóch wersjach (Modułowe i Indywidualne) i jest idealnym rozwiązaniem pojemnościowym do ogrzewania zrębkami, pelletem i wiórkami. Mimo, że wersja modułowa (wykonana z żelbetonu) jest standardowym wzorem, oferującym doskonały stosunek ceny do wydajności, wersja indywidualna (wykonana z wyboru żelbetonu lub stali) oferuje rozwiązania niemal każdego wymagania. Kontener energetyczny to kompletne rozwiązanie z jednego źródła. Wszystkie komponenty idealnie dopasowane, takie jak: system zrębków dla TX z systemem rozładowania prefabrykowane betonowe zbrojone pojemniki ze wszystkimi niezbędnymi wycięciami i otworami liczne dodatkowe akcesoria (systemy rozładunku, wypełniające magazyn, etc.) 14

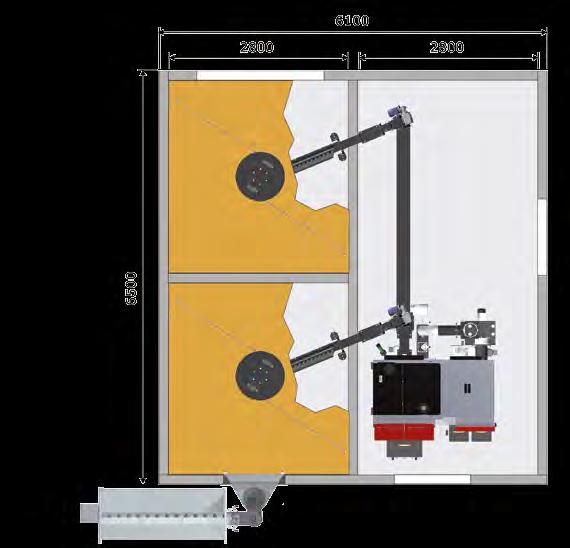

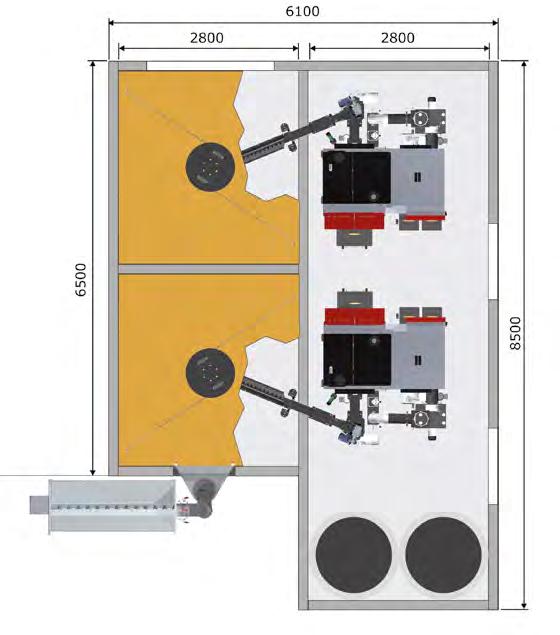

15 Kontener energetyczny Przykłady kilku opcji instalacyjnych Moc do 250kW Możliwość poszerzenia magazynu Moc do 500kW Drugi kocioł można zamontować w dowolnym momencie Możliwość powiększenia pomieszczenia na zbiorniki wody 15

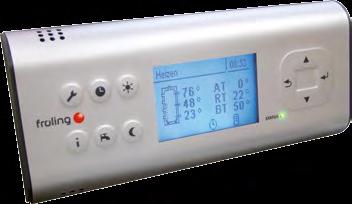

16 Przyjazny sterownik Argument : Automatyka Lambdatronic H 3200 Korzyści: perfekcyjna regulacja poprzez standardowe wyposażenie w sondę lambda duży i przejrzysty wyświetlacz, symbole graficzne obsługa poprzez menu z możliwością pomocy online obsługa kotła z pomieszczenia referencyjnego przy użyciu sterownika RBG 3200 Nowa automatyka kotła H 3200 prowadzi firmę Fröling w kierunku przyszłości. Dopasowany do potrzeb użytkownika panel sterowania wyposażony w podświetlany wyświetlacz i graficzne informacje stanu pracy, umożliwia bezproblemową i łatwą obsługę. Wykorzystanie strukturowej budowy menu ułatwia obsługującemu bezproblemowe prowadzenie poprzez wszystkie funkcje kotła i systemu. Podstawowe funkcje kotłowni i elementy sytemu grzewczego, wyszczególnione są na zewnątrz panelu. Okablowane fabrycznie podzespoły minimalizują prace podłączeniowe i tym samym koszty instalacji elektrycznej. System połączeniowy techniką magistrali (Bus-System) umożliwia montaż poszczególnych modułów regulacyjnych niezależnie od miejsca kotłowni. Usytuowanie dodatkowych modułów następuje tam, gdzie jest to konieczne : przy kotle, rozdzielaczu, w pomieszczeniu zbiorników czy w innym obiekcie związanym z systemem kotłowni. Podwyższenie komfortu dla użytkownika oferuje dodatkowo nowy sterownik pokojowy RBG Kontrola i sterowanie kotłem następuje wygodnie z dowolnie wybranego pomieszczenia. Wszystkie parametry mogą być kontrolowane i zmieniane według potrzeb. Panel sterowania z wyświetlaczem dotykowym Nowy sterownik pokojowy RBG 3200 Touch posiada nowoczesny panel dotykowy. Struktura menu jest intuicyjna i łatwa w obsłudze. 4.3 kolorowy ekran wyświetla najważniejsze funkcje i automatycznie dostosowuje oświetlenie tła do warunków. 16

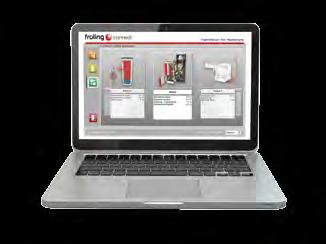

17 TX Sterowanie Online froeling-connect.com Nowa kontrola online froeling-connect.com, pozwala sprawdzać i kontrolować kocioł z dotykowym wyświetlaczem kotła w każdej chwili w dowolnym miejscu. Możesz łatwo i wygodnie przeglądać informacje o statusie i ustawieniach online (z komputera, smartfona, tabletu itp.). Można również określić, jaki status wiadomości chcesz otrzymywać SMS-em lub em. Nowa usługa froeling-connect.com pozwala właścicielowi systemu ogrzewania na włączenie dodatkowych użytkowników - na przykład instalatora, sąsiada, itp. - w celu uzyskania dostępu do kotła i monitorowania systemu ogrzewania, na przykład podczas wakacji. Indywidualne prawa dostępu Niezależna platforma Sterowanie funkcjami online Klient końcowy Obsługa klienta Administrator Wymagania systemowe: Kocioł Fröling (Płyta główna z wersją oprogramowania modułu V54.04, B05.09) z wyświetlaczem dotykowym (wersja oprogramowania V60.01, B01.20) Internet szerokopasmowy Połączenie z Internetem za pośrednictwem sieci kocioł Fröling Urządzenie kompatybilne terminal internetowy (smartfon / tablet PC / laptop / PC) z przeglądarką internetową 17

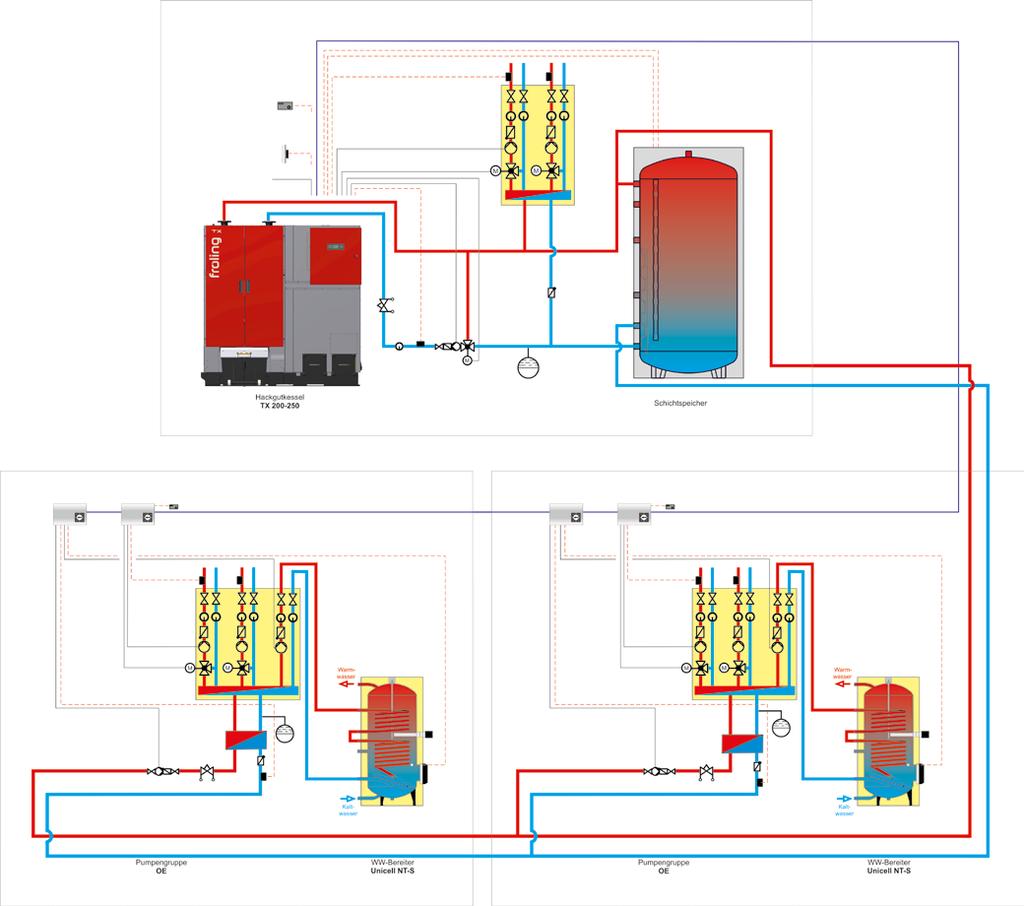

18 Przyjazny układ Wyposażenie: Systemy inżynieryjne dla optymalnego wykorzystania energii Zalety: Kompleksowe rozwiązania dla wszystkich potrzeb Idealnie dobrane składniki Integracja z energią słoneczną Przemyślany, modułowy system firmy Fröling umożliwia optymalne zarządzanie energią. Kontrola i sterowanie pracą 4 buforów, 8 zbiorników wody ciepłej, regulacja 18 obiegów grzewczych, integracja pracy systemu solarnego czy innych źródeł ciepła, przedstawiają nieograniczone możliwości systemu kontroli energii! Kocioł na zrębki TX Zbiornik warstwowy Więcej w brochurach: System TX z układem zbiorników oraz UniCell NT S 18

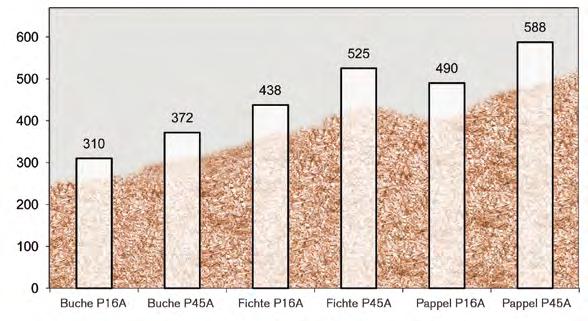

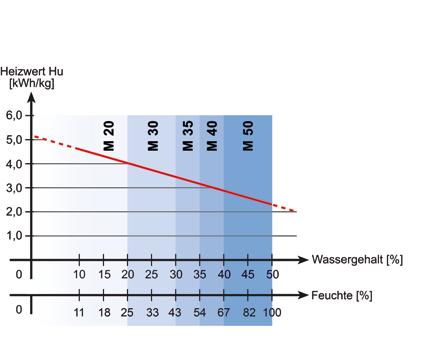

19 TX Obliczanie zapotrzebowania na paliwo Ilość zużycia paliwa zależy w dużym stopniu od jakości, wilgotności i rodzaju drewna, z którego pochodzą zrębki. Dla określenia rzędu wielkości, można zastosować następującą metodę szacunkową : zrębki, wióry: drewno twarde P16S/M30 (odpowiednik G30/W30): 2,0 mp na kw mocy kotła drewno miękkie P16S/M30 (odpowiednik G30/W30): 2,5 mp na kw mocy kotła pellety: Roczne zapotrzebowanie na paliwo w mp 1 m³ na kw mocy kotła źródło: Bayerische Forstverwaltung Przykład : roczne zapotrzebowanie na energię: około kwh (TX 150 kw, godzin pracy kotła na pełnej mocy, 92,1 % sprawność, zrębki W30) Zrębki, wióry : charakterystyka Zrębki,wióry P16S długość: 3,15-16 mm (min. 60%) przekrój: max. 2 cm 2 Zrębki,wióry P31S długość: 3,15-31,5 mm (min. 60%) przekrój: max. 4cm 2 zawartość wody: max. 35 % waga nasypowa: ca kg/mp wartość energetyczna: 3,5 kwh/kg Zależność wartości opałowej od zawartości wody i wilgotności mp/rok wartość opałowa buk P16A buk P45A jodła P16A jodła P45A topola P16A topola P45A Zalecane wymiary pomieszczenia zawartość wody [%] wilgotność [%] TX 200 / 250 Pellet: charakterystyka Minimalne odległości [mm] TX 200 TX 250 A wymagane miejsce dostępu do podajnika B odstęp wymiennika ciepła od ściany C wymagane miejsce na czyszczenie popielnika D wymagane miejsce na dostęp do retorty Minimalna długość pomieszczenia (L=dł.) Minimalna szerokość pomieszczenia (B=szer.) Minimalna wysokość pomieszczenia (H=wys.) Minimalny otwór na wprowadzenie kotła (BxH) 1000x x1950 długość: 5-30 mm (20% do 45 mm) średnica: 6 mm zawartść wody: max. 10 % waga nasypowa: ca. 650 kg/m3 zawartość popiołu: max. 0,5 % zawartość pyłu: max. 2,3 % wartość energetyczna: 4,9 kwh/kg 19

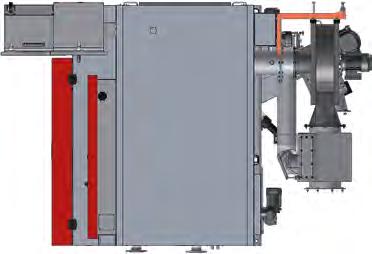

20 Dane techniczne H6 H4 H5 H2 H1 B1 L3 L1 L2 L WYMIARY - TX H1 wysokość kotła [mm] H2 Hwysokość ponad króćce [mm] H4 wysokość czopucha bez AGR [mm] H5 wysokość czopucha z AGR [mm] H6 wysokość mocowania układu podawania [mm] B1 szerokość kotła [mm] L długość całkowita systemu [mm] L1 długość kotła [mm] L2 długość jednostki stokera [mm] L3 długość pojemnika na popiół [mm] Średnica zasilanie - powrót [DN] DN 65 DN 65 Dane techniczne - TX Moc nominalna (zrębki M30 ÖNORM) [kw] Zakres mocy wyjściowej [kw] Zapotrzebowanie na paliwo przy obciążeniu znamionowym (P45A/M30) [kg/h] Średnica rury spalin [mm] Podłączenie elektryczne [V / Hz / A] 400 V / 50 Hz / 35 A Zapotrzebowanie na moc elektryczną [W] Masa własna uwzględniając dodatki [kg] Masa retorty [kg] Masa własna komory spalania [kg] Pojemność wody [l] Dopuszczalna temperatura robocza [ C] Minimalna temperatura powrotu [ C] Dopuszczalne ciśnienie robocze [bar] 3 3 Temperatura spalin przy znamionowym obciążeniu [ C] Sprawność [%] 92,9 93,7 Partnerskie przedstawicielstwo w Polsce P Wszystkie ilustracje mają jedynie charakter symboliczny! Zastrzega się możliwość wprowadzania zmian technicznych oraz błędów w druku i składzie! Źródła zewnętrznych materiałów graficznych: Heizkessel- und Behälterbau GesmbH A-4710 Grieskirchen, Industriestr. 12 AUT: Tel +43 (0) Fax +43 (0) GER: Tel +49 (0) Fax +49 (0) info@froeling.com Internet:
