1 Katalog branżowy węże techniczne Abr. FOOD IH 2016 NORRES SCHLAUCHTECHNIK WĘŻE DO PRZEMYSŁU SPOŻYWCZEGO I FARMACEUTYCZNEGO

2 NORRES SCHLAUCHTECHNIK WĘŻE DO WSZELKICH ZASTOSOWAŃ. O nas Grupa przedsiębiorstw NORRES NORRES z siedzibą w Gelsenkirchen w Niemczech jest wiodącym w skali międzynarodowej producentem węży technicznych, systemów węży oraz innowacyjnych produktów z tworzyw sztucznych. Dysponując zakładami produkcyjnymi i laboratoriami badawczymi w Ameryce, Azji i Europie NORRES jest postrzegany jako firma wytyczająca trendy, konsekwentnie tworząca nowe i ulepszająca istniejące produkty i systemy, z których wiele chronionych jest patentami i wzorami użytkowymi. NORRES, jako sprawdzony producent z sięgającymi 125 lat tradycjami, jest znany z indywidualnych rozwiązań na potrzeby klientów. Cel - oszczędność czasu i kosztów dla klientów dzięki wydajności i istotnym zaletom produktów. Portfolio produktów NORRES NORRES oferuje swoim klientom szeroką gamę produktów standardowych i niestandardowych. NORRES jako producent posiada certyfikat ISO Gwarantuje to zachowanie najwyższych standardów od projektowania, przez produkcję, aż po zakup i logistykę. Produkty NOR- RES spełniają wymagania wielu przepisów i norm, jak: dyrektywa ATEX, certyfikat UL, certyfikat zgodności FDA, dyrektywy EU i inne dyrektywy. Ponadto, NORRES oferuje przekonujące rozwiązania w zakresie osłony kabla oraz techniki ochrony środowiska z zastosowaniem wysokiej jakości materiałów, jak. Tym samym NORRES oferuje przekonujące i unikalne portfolio produktów związanych z nowatorskimi rozwiązaniami wokół przewodów elastycznych. Cel niezawodność, certyfikowana jakość i szeroka gama produktów we wszystkich asortymentach. Innowacje NORRES Wyróżnikiem NORRES jest wyjątkowo duży udział produkcji własnej, na własnych maszynach i liniach produkcyjnych w połączeniu z udokumentowanymi kompetencjami w zakresie inżynierii. Przy wysokich wymaganiach, innowacyjność i zdolność reagowania na wyzwania techniczne zapewniają najlepsze możliwe wyniki. Cel utrzymanie i zwiększenie konkurencyjnej przewagi technologicznej klientów NORRES. Usługi NORRES Kompetencja, doradztwo i jakość to oczywiste cechy usług świadczonych przez firmy z Grupy NORRES. Od doradztwa, przez nowoczesną logistykę, aż po specyficzne usługi marketingowe dla klientów: NORRES przekonuje swoimi silnymi stronami. Cel klienci NORRES otrzymują indywidualne pakiety usług z wartością dodaną w postaci współpracy zapewniającej sukces. Postaw na kompetencję i usługi lidera rynku w segmencie węży technicznych i systemów węży z NORRES zawsze pozostaniesz elastyczny! Grupa NORRES doświadczenie w jakości i usługach NORRES, rok założenia 1889, to ponad 125 lat doświadczenia i tradycji. Obecnie NORRES jest wiodącym w skali międzynarodowej producentem węży technicznych i systemów węży: węże poliuretanowe o dużej odporności na ścieranie z, węże odsysające i transportowe z PCW, TPE, PE, EVA, silikonu itp., węże odporne na wysokie temperatury do 1100 C, węże przewodzące elektrycznie i antystatyczne, elementy połączeniowe i osprzęt, wiele produktów certyfikowanych (np. dyrektywa ATEX, dyrektywy UE, produkty zgodne z FDA, z certyfikatem UL oraz inne dyrektywy), rozwiązania dostosowane do potrzeb klientów. Produkty NORRES znajdują zastosowanie np. jako węże odsysające i transportowe podczas transportu produktów sypkich w przemyśle spożywczym i farmaceutycznym, w rolnictwie, w stacjonarnych i mobilnych instalacjach do odsysania, w maszynach w przemyśle drzewnym i tworzyw sztucznych, w pojazdach komunalnych, jako systemy ochronne instalacji kablowych w elektrotechnice oraz jako energooszczędne i trwałe napowietrzacze membranowe w oczyszczalniach ścieków. NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

3 Spis treści Treść Operacyjna doskonałość...4 NORRES Jakość produktu: ikony...6 NORRES Jakość produktu: Materiał...7 Zastosowania...8 Węże poliuretanowe ( ) węże do przemysłu spożywczego...9 Węże do klimatyzacji, węże do powietrza, węże do odciągu dymów spawalniczych PVC, PE, EVA i PUR...16 Węże wyciągowo-przesyłowe PVC BARDUC i NORPLAST...17 Węże do gorącego powietrza, węże odporne na wysokie temperatury ( C)...20 Portal klienta NORRES...21 Akcesoria, elementy mocujące, technika łączenia...22 Dalsze katalogi Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 3

4 Portal Klienta online wysyłka 24h Czas rzeczywisty OPERACYJNA Operacyjna doskonałość Wyszukiwarka węży indywidualne rozwiązania pod Klienta Szybko dostępne natychmiast w użyciu: serwisy dostaw Realizacja wysyłki w ciągu 24 h: NORRES gwarantuje, że węże oznaczone tym symbolem oraz o podanych średnicach zostaną wysłane w ciągu 24 godzin (maks. 100 m na zamówienie) lub że pokryje koszty wysyłki. Realizacja wysyłki w ciągu 48 h: NORRES gwarantuje, że węże oznaczone tym symbolem oraz o podanych średnicach zostaną wysłane w ciągu 48 godzin (maks. 100 m na zamówienie) lub że pokryje koszty wysyłki. Shipping Shipping Produkt PROTAPE PUR 301 AS / lub TIMBERDUC PUR 531 AS PROTAPE PUR 330 AS / lub TIMBERDUC PUR 532 AS AIRDUC PUR 350 AS / or TIMBERDUC PUR 533 AS Ø wewnętrzna in / 2"/ 50-51; 2.36"/ 60; 3"/ 75-76; 80; 3.5"/ 89-90; 4"/ ; 5"/ ; 6"/ ; 8"/ ; 250; ; 2"/ 50-51; 2.36"/ 60; 3"/ 75-76; 80; 4"/ ; 4.72"/ 120; 5"/ ; 5.5"/ 140; 6"/ ; 6.3"/ 160; 8"/ ; 2"/ 50-51; 2.36"/ 60; 70; 3"/ 75-76; 80; 4"/ ; 4.72"/ 120; 5"/ ; 5.5"/ 140; 6"/ ; 6.3"/ 160; 8"/ ; 250; 300 długości składowania m 10 AIRDUC PUR 355 AS 1"/ 25; 1.25"/ 32; 1.5"/ 38; 40; 2"/ 50-51; 2.36"/ 60; 2.5"/ 63-65; 70; 3"/ 75-76; 80; 4"/ ; 6"/ AIRDUC PUR 356 AS 40; 1.75"/ 44-45; 2"/ 50-51; 2.36"/ 60; 2.5"/ 63-65; 3"/ 75-76; 80; 3.5"/ 89-90; 4"/ ; 5"/ ; 6"/ PROTAPE PVC 371 3"/ 75-76; 80; 4"/ ; 5"/ ; 6"/ ; 6.3"/ 160; 7"/ ; 8"/ ; 10" 10 NORPLAST PUR 385 AS 1"/ 25; 1.25"/ 32; 1.5"/ 38; 40; 2"/ 50-51; 2.36"/ 60; 2.5"/ 63-65; 70; 3"/ 75-76; 80; 3.5"/ ; 4"/ AIRDUC TPE "/ 38; 40; 2"/ 50-51; 2.36"/ 60; 3"/ 75-76; 80; 4"/ SIL 391 TWO 1"/ 25;1.5"/ 38; 1.75"/ 44-45; 2"/ 50-51; 2.5"/ 63-65; 3"/ 75-76; 80; 3.5"/ 89-90; 4 4"/ EVA 373 AS 1"/ 25; 1.25"/ 32; 1.36"/ 35; 1.5"/ 38; 40; 1.75"/ 44-45; 2"/ 50-51; 2.36"/ Ikona Shipping Shipping Shipping Shipping Shipping Shipping Shipping Shipping Shipping Shipping CP "/ 38; 40; 2"/ 50-51; 2.36"/ 60; 2.5"/ 63-65; 3"/ 75-76; 80; 3.5"/ 89-90; 4"/ ; 110; 4.5"/ ; 4.72"/ 120; 5"/ ; 5.5"/ 140; 6"/ ; 6.3"/ 160; 170; 7"/ ; 8"/ ; 225; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; Shipping Serwis montażowy Assembly Serwis montażowy z realizacją w ciągu 48h: NORRES gwarantuje, że elementy przyłączeniowe oznaczone tym symbolem oraz o podanych średnicach znamionowych zostaną zamontowane w ciągu 48 godzin (maks. 10 sztuk na zamówienie) lub że pokryje koszty wysyłki. 4 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

5 Nowoczesna logistyka Jakość Serwis Konwerter Montaż 48h Branża kategorie mobile DOSKONAŁOŚĆ Aplikacja NORRES APP bezwzględny mus dla profesjonalistów z branży węży technicznych, przeznaczona na wszystkie elektroniczne urządzenia mobilne Konwerter NORRES zapewnia zawsze właściwą jednostkę miary metryczną oraz imperialną (angielską) Narzędzie firmy NORRES do wyszukiwania węży umożliwia zawsze dokonanie właściwego wyboru Portal firmy NORRES przeznaczony wyłącznie dla klientów firmy NORRES: informacje o towarach w czasie rzeczywistym Gwarancja firmy NORRES dot. realizacji usług: dotrzymujemy słowa realizując wysyłkę dostawy w 24 godziny lub montaż w 48 godzin dla wybranych produktów i linii produktowych. App Portal klientów wyszukiwarka węży aplikacja mobilna NORRES APP zapewnia dostęp na całym świecie NORRES usługi dla naszych klientów Kompetencja w doradztwie i jakość Nowoczesne koncepcje logistyczne służące optymalizacji czasów realizacji dostaw Indywidualne pakiety usług służące realizacji koncepcji efektywnej obsługi klienta, wzmacniające wartość rynkową Kompetentny partner w zakresie długofalowo efektywnej współpracy Indywidualne rozwiązania dla klientów, oferowane przez specjalistyczną firmę w zakresie spełniających bardzo wysokie wymogi rozwiązań z zastosowaniem węży technicznych Bogaty asortyment produktów dla wszystkich branż NORRES technika w sieci Jakość produktowa: ikony Konstrukcje Informacje techniczne: Tabela danych technicznych Tabela odporności chemicznej Wykres znamionowych średnic węży Straty ciśnienia Elektrostatyczne naładowanie Przepisy dot. środków spożywczych Znak CE Lista VDA Karty charakterystyki materiałów Wskazówki dot. przycinania na długość i montażowe Normy i przepisy Normy gwintów Stopień ochrony (IP) przed wnikaniem obcych substancji Wytyczne dot. układania Pojęcia fachowe i definicje Tablice przeliczeniowe REACH Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 5

6 NORRES Jakość produktu: ikony Abr. : NORRES stosuje do wielu węży specjalną mieszankę poliuretanową, i wyróżnia się wśród wielu dostępnych na rynku węży poprzez: wyższa mechaniczna wytrzymałość mniejsza ścieralność lepsza odporność chemiczna odporność na wyższe temperatury mięknienia większa wytrzymałość na temp. lepsza elastyczność w niskich temp. Ścieranie: Węże NORRES przeznaczone są do silnie ściernych materiałów. Oferują następujące zalety: wzmocnienie geometrii ścianki w najbardziej narażonych punktach surowce o wysokiej wytrzymałości mechanicznej i ze specjalnymi dodatkami AS Ex EL Węże antystatyczne wzgl. elektrycznie przewodzące: Zgodnie z nową wytyczną ATEX i niemieckim TRGS 727 do przesyłu łatwopalnych materiałów sypkich i w obszarach zagrożonych wybuchem należy stosować węże ze ścianką przewodzącą (antystatyczne < 10 9 Ω) lub elektrycznie przewodzące (<10 3 Ω - <10 6 Ω). Prosimy zapoznać się z odpowiednimi wytycznymi i naszym dodatkiem technicznym. Specjalna przyczepność drutu: Tą ikoną są oznaczone węże firmy NORRES, produkowane specjalną, wysoce zaawansowaną metodą. Produkty te mają bardzo długi okres użytkowania również pod dużym obciążeniem, który normalnie byłby nie do osiągnięcia. Medium: Nowa ikona medium - nasz Klient z łatwością może określić do jakiego rodzaju medium jest przeznaczony wąż. Ikona medium wyróżnia media gazowe, płynne, pyły, ciała stałe jak i ciężkie ładunki. Ta innowacyjna ikona umożliwia Klientom błyskawiczny dobór odpowiedniego węża lub systemu. Flex Odporny na przejeżdżanie i deptanie: Węże NORRES oznaczone tym symbolem są częściowo lub całkowicie odporne na najeżdżanie lub odporne na deptanie. Wewnątrz gładki: Węże NORRES z tym symbolem są doskonale gładkie i mają zoptymalizowany przepływ. Mają następujące zalety: bardzo wysoka przepustowość niskie straty ciśnienia lepszy transport materiału mniejsze tarcie a tym samym dłuższa żywotność Wysoce elastyczny: Tym symbolem oznaczone są węże NORRES, które są wysoce elastyczne i mają następujące właściwości: prawie bez sił reakcji i przywracających przy naprężeniach zginających optymalne do np. ramion odciągowych +15% Ikona usługi fabrycznego cięcia węży: Jedną z nich jest również usługa optymalnego fabrycznego cięcia węży, stanowiąca uzupełnienie oferty w przypadku wielu produktów firmy NORRES. Korzystanie z tej usługi serwisowej, która uwzględnia specyfikę klienta, przynosi dodatkowe korzyści, gdyż za niewielką dopłatą produkowane są węże o indywidualnej długości, optymalnie dobrane do Państwa potrzeb. Unijne dopuszczenia do kontaktu z żywnością: Jesteśmy uprawnieni do oficjalnego stosowania logo przemysłu spożywczego UE, znaku Kieliszek/Widelec. Rozpoznacie Państwo te węże po ikonie w arkuszu danych. Gaz: Wąż nadaje się do mediów gazowych. Ciecz: Wąż jest przeznaczony do transportowania mediów ciekłych. Pył: Wąż jest odpowiedni do transportu pyłów i proszków. Media ścierne: Wąż jest odpowiedni do transportu materiałów ściernych, takich jak kruszywa, włókna i granulaty. Microbe Microbe-resistant: Nie wszystkie rodzaje tworzyw sztucznych są odporne na atak mikroorganizmów. Jest to szczególnie istotne w przypadku dłuższego kontaktu z ziemią lub podobnymi substancjami organicznymi, które stanowią dobre warunki do rozwoju mikroorganizmów. Struktura chemiczna zastosowanego materiału została specjalnie zaprojektowana w celu uzyskania odporności na atak mikroorganizmów. All rights reserved PATENTED All rights reserved Opatentowane rozwiązanie: Wiele węży i systemów firmy NORRES posiada oznaczenie opatentowane i oferuje tym samym zarówno swoim partnerom, jak i klientom unikalne produkty i rozwiązania w zakresie węży technicznych. Klienci i partnerzy mogą teraz natychmiast rozpoznać opatentowane produkty firmy NORRES na podstawie ikony Opatentowane przez NORRES oraz przekonać się o unikalności zastosowania tych rozwiązań. FOOD Dopuszczenia do kontaktu z żywnością: Węże NORRES z tym oznaczeniem mają jeden i/lub więcej certyfikatów, dopuszczeń lub atestów krajowych lub międzynarodowych do stosowania w kontakcie z żywnością. Trwale antystatyczne: Dzięki innowacyjnemu i nowatorskiemu materiałowi węże firmy NORRES oznaczone ikoną trwale antystatyczne posiadają tą właściwość na trwale. Właściwości antystatyczne nie są zależne ani od wilgotności powietrza ani nie następuje ich utrata wraz z upływem czasu. FLAME RETARD Flame retardant: Tak oznaczone węże NORRES posiadają jeden lub więcej krajowych i międzynarodowych certyfikatów, gdzie są sklasyfikowane jako ciężkopalne lub samogasnące i/lub nie przekraczają określonej prędkości spalania. HT-PUR HT-PUR: Dzięki innowacyjnemu i opatentowanemu procesowi możemy dodatkowo opleść węże, dlatego są one bardziej odporne termicznie i mniej podatne na starzenie się. Farbowanie częściowe: dzięki opatentowanej metodzie produkcji węże transparentne mogą być pofarbowane wg Państwa życzenia nawet w miejscach zgrubień, co umożliwia dalszą obserwację procesu. Podkreślcie Państwo Wasz Corporate Designs i pozycję na rynku oraz odróżnijcie się od konkurencji. FREE OF PHTHALAT Wolny od ftalanów: Węże NORRES oznaczone tą ikoną są wolne od zmiękczaczy zawierających ftalany. NORRES Jakość produktu: ikony 6 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

7 NORRES Jakość produktu: Materiał makes the difference Poliuretan to nietylko poliuretan! Jak w przypadku wielu surowców i wyrobów gotowych są i tu duże różnice jakościowe. NORRES stosuje do wielu węży specjalną mieszankę poliuretanu estrowo - eterowego, nazwano ją mieszankę poliuretanową. Te polimery składające się z twardych i miękkich segmentów mają w porównaniu do wielu innych tworzyw, mieszanek gum i prostego poliuretanu lepsze właściwości. Twarde segmenty mają ekstremalnie wysoką odporność mechaniczną, podczas gdy miękkie segmenty są jednocześnie bardzo elastyczne i o dużej wytrzymałości dynamicznej. Stosowane przez nas surowce odróżniają nasze węże od wielu dostępnych na rynku: Poliuretan firmy NORRES typu składa się ze specjalnego wysokiej jakości poliuretanu estrowo-eterowego. W porównaniu z poliuretanem niższej jakości wartość ścieralności może ulec pogorszeniu o około 30%. Wysoka czystość stosowanych surowców i małe widełki tolerancji zapewniają wysoki poziom jakości. bardzo dobre właściwości mechaniczne niska ścieralność ekstremalnie dobra odporność chemiczna i hydrolityczna NORRES z ekstremalnie długim łańcuchem molekularnym (duża masa cząsteczki, krystaliczna struktura i skład). Podczas chemicznego, hydrolitycznego i termicznego procesu podziału łańcuch molekularny ulega skróceniu. Z reguły dłuższe łańcuchy molekularne mają dłuższą żywotność. Długość łańcucha molekularnego jest ważna dla temp. mięknienia węża. Z jednej strony produkty z mają ponadprzeciętną wytrzymałość na wysokie temp., z drugiej strony przy niskich temp. ma lepszą elastyczność. lepsza odporność chemiczna i hydrolityczna wyższa temp. mięknienia większa wytrzymałość na temperaturę wyższa wytrzymałość na ciśnienie większa rezerwa bezpieczeństwa dłuższa żywotność lepsza elastyczność w niskich temperaturach mniejszy moment zgięcia w niskich temperaturach mniejsze prawdopodobieństwo pęknięcia w niskich temperaturach NORRES zawiera opracowany razem z naszymi dostawcami surowców specjalny stabilizator. Bez tego dodatku węże nie byłyby tak odporne chemicznie, hydrolitycznie i termicznie i szybciej ulegałyby procesowi starzenia. lepsza odporność chemiczna i hydrolityczna lepsza odporność na utlenianie dłuższa żywotność lepsza odporność na warunki atmosferyczne Stosowany przez nas do wielu węży poliuretan eterowy w porównaniu do poliuretanu estrowego (a także innych poliuretanów estrowych) ma następujące zalety: odporny na mikroby (Szczególnie podczas długotrwałego kontaktu z ziemią oraz silnymi zabrudzeniami w warunkach korzystnych dla mikrobów. Poliuretan eterowy ze względu na swoją chemiczną strukturę jest długookresowo odporny na mikroby. Naszym zdaniem jest to wyraźnie lepsze rozwiązanie, niż stosowanie dodatków niebezpiecznych dla zdrowia przy poliuretanie estrowym. W każdym poliuretanie estrowym występuje ryzyko, że poprzez wymycie dodatków zostanie przekroczona wartość graniczna i dodatek przedostanie się na powierzchnię węża i dojdzie do kontaktu z przesyłanym materiałem.) odporność na hydrolizę (szczególnie w kontakcie z wilgocią przy wysokich temperaturach i w klimacie tropikalnym.) lepsza odporność chemiczna niż porównywalne poliuretany estrowe lepsza elastyczność w niskich temp. niż poliuretany estrowe Podsumowanie: dłuższa żywotność większa rezerwa bezpieczeństwa wyraźna wartość dodana i więcej korzyści dla Klienta Porównanie parametrów mieszanki poliuretanu estrowego z termoplastycznym poliuretanem estrowym TPU Odporność na ścieranie 300% 250% 200% 150% 100% 50% 0% 50% NORRES Jakość produktu: specjalna mieszanka poliuretanu zmniejszenie się odporności Materiał na rozciąganie poliuretanu PCW: estrowego firmy 100 ³ NORRES -100% dni wzrost stopnia ścieralności typowego dostępnego na rynku termoplastycznego poliuretanu estrowego TPU wzrost ścieralności poliuretanu estrowego firmy NORRES zmniejszenie się odporności na rozciąganie typowego dostępnego na rynku termoplastycznego poliuretanu estrowego TPU Przykład odporności: Nasze wysokiej jakości surowce ze swoimi stabilizatorami oferują znacznie zwiększoną odporność a tym samym dłuższą żywotność, niż wiele innych produktów. Odpowiednim pomiarem jest pomiar hydrolityczny w wodzie o temp. 80 C, gdyż mechanizm chemicznego rozpadu poliester-poliuretan powoduje często rozpad łańcucha poliestrów. Nasz Ester w porównaniu do występującego na rynku estru-tpu jest przedstawiony na rys poliuretan ogólnie eterowego premium o nazwie : - poliuretan estrowy ³ - poliuretan eterowy ³ kauczuk etylenowo-propylenowy EPDM ( ³) kauczuk etylenowo-propylenowy NBR ( ³) kauczuk butadienowo-styrenowy SBR ( ³) TPR / TPE ( ³) PCW ogólnie dłuższy okres przydatności eksploatacyjnej 250 stopień ścierania zgodnie z normą DIN ISO 4649 [³] Przykład odporność na ścieranie: Odporność na ścieranie naszego poliuretanu jest wg normy ok. 2,5-5 raza lepsza niż wielu materiałów gumowych i 3-4 raza wyższa niż wiele miękkich PVC (pomiar przy 20 C). W praktyce różnice są jeszcze większe, ze względu na dobrą elastyczność i odbojność poliuretanu. 300 Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 7

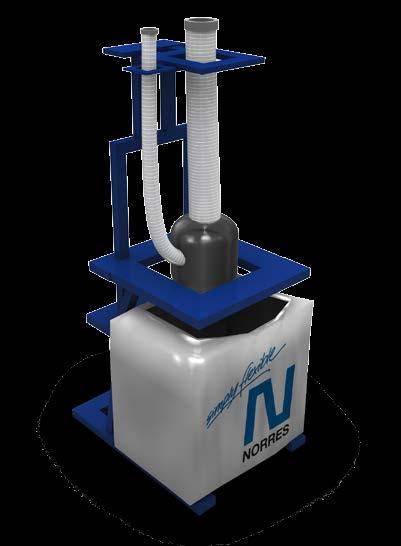

8 Zastosowania Przemysł spożywczy i farmaceutyczny Zastosowania Cysterny, pojazdy-cysterny, autocysterny: Transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze Klienci firmy NORRES polecają: AIRDUC PUR-INOX 356 FOOD-AS Sprawdzone alternatywne rozwiązania: AIRDUC PUR 356 FOOD AIRDUC PUR 356 FOOD REINFORCED BARDUC PUR-INOX 382 FOOD-AS NORPLAST PUR-C 386 AS NORPLAST PUR 387 NORPLAST PUR-C 387 AS Transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące, prasy do tabletek Klienci firmy NORRES polecają: AIRDUC PUR-INOX 355 FOOD-AS Sprawdzone alternatywne rozwiązania: AIRDUC PUR 351 FOOD AIRDUC PUR-INOX 351 FOOD-AS AIRDUC PUR 355 FOOD AIRDUC PUR 356 FOOD AIRDUC PUR-INOX 356 FOOD-AS BARDUC PUR-INOX 382 FOOD-AS BARDUC PVC 381 FOOD NORPLAST PVC 384 FOOD Mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny Klienci firmy NORRES polecają: PROTAPE PUR-C 335 FOOD-AS FLAT AIRDUC PUR-INOX 355 FOOD-AS Sprawdzone alternatywne rozwiązania: CP PUR 455 FOOD PROTAPE PUR 330 FOOD AIRDUC PUR 350 FOOD-AS AIRDUC PUR 351 FOOD AIRDUC PUR-INOX 351 FOOD-AS AIRDUC PUR 355 FOOD AIRDUC PUR 356 FOOD AIRDUC PUR-INOX 356 FOOD-AS AIRDUC PE 362 FOOD CP PTFE-INOX 475 FOOD 8 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

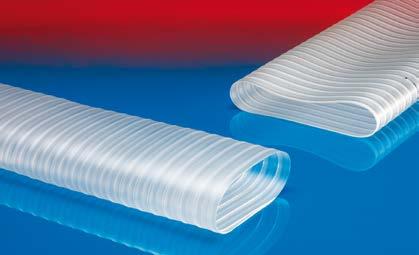

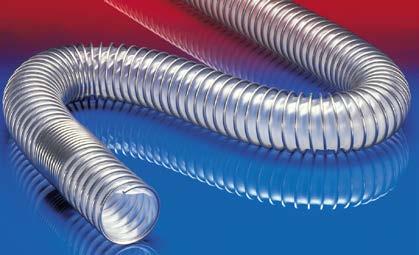

9 Węże poliuretanowe ( ) węże do przemysłu spożywczego PROTAPE PUR-C 335 FOOD-AS FLAT Abr. Flex Microbe FOOD AS Ex EL Wąż do przesiewaczy i komensatorów, odporny na drgania NEW All rights reserved PATENTED All rights reserved Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; strefy zagrożone wybuchem; przesiewarki, przesiewarki wibracyjne, przesiewacze obrotowe o skośnej osi obrotów, odsiewacze płaskie, separatory powietrzne; mieszek sprężysty, kompensator Właściwości: wysokoelastyczny; odporny na ścieranie; odporny na wibracje; ścianka dopuszczona do spożywki, zgodna z: Dyrektywą UE 10/2011, wraz z ostatnią Dyrektywą Zmieniającą 2015/174, FDA 21 CFR ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; ścianka trwale antystatyczna: rezystancja powierzchniowa <10⁹ Ω; zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: odpylanie PROTAPE Ø wewnętrzna PUR-C Ø-zewn. 335 FOOD-AS nadciśnienie FLAT Wąż do Waga przesiewaczy długości i komensatorów, Nr zam. odporny na drgania... składowania -40 C do 90 C in / bar kg/m m 2 / ,580 0, ,36 / ,560 0, / ,510 0, / ,480 0, / ,410 0, Węże poliuretanowe (Pre- PUR ) węże do przemysłu spożywczego - / ,375 0, ,72 / ,340 0, / ,330 0, / ,275 0, / ,265 0, ,5 / ,250 0, / ,230 1, / ,205 1, / ,200 1, / ,165 1, / ,150 1, / ,135 1, / ,105 2, palnych pyłów (strefa 22 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy); dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: opatentowany wąż foliowy PROTAPE ; ścianka wewnętrznie i zewnętrznie gładka; ścianka: permanentnie antystatyczny poliuretan eterowy premium ( ); grubość ścianki ok. 1,0 ; ścianka wewnętrznie gładka; skrętka uziemienia warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 208, 211, 228, CP PUR 455 FOOD Abr. Flex Microbe FOOD +15% 1 2 Wąż do przemysłu spożywczego i farmaceutycznego, super lekki Zastosowania: elastyczny wąż do gazów i ciernych pyłów, proszków, włókien; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; mieszek sprężysty, kompensator Właściwości: ochrona przed szorowaniem poprzez zewnętrzny profil zaciskowy; odporne na rozciąganie zaciśnięcie ścianek w profilu zaciskowym; wysokoelastyczny i ściśliwy 5:1; odporny na ścieranie; ścianka dopuszczona do spożywki, zgodna z: Dyrektywą UE 10/2011, wraz z ostatnią Dyrektywą Zmieniającą 2015/174, FDA 21 CFR ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: konstrukcja CP; zwoje nośne profilu zaciskowego: stal ocynkowana; ścianka: specjalny poliuretan eterowy premium (Pre PUR ) Ø wewnętrzna Ø-zewn. nadciśnienie podciśnienie promień Waga długości Nr zam. CP PUR 455 FOOD Wąż do przemysłu spożywczego gięcia i farmaceutycznego, składowania super lekki C do 90 C in / bar bar kg/m m 2 / ,280 0, , ,36 / ,235 0, , ,5 / ,215 0, , / ,190 0, , / ,175 0, , ,5 / ,155 0, , / ,140 0, , / ,130 0, , ,5 / ,125 0, , ,72 / ,120 0, , / ,110 0, , ,5 / ,100 0, , / ,095 0, , ,3 / ,090 0, , / ,080 0, , / ,080 0, , / ,070 0, , / ,060 0, , / ,055 0, , / ,045 0, , / ,040 0, , / ,035 0, , / ,030 0, , / ,030 0, , / ,025 0, , / ,020 0, , / ,020 0, , / ,015 0, , / ,015 0, , warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); stal szlachetna (INOX) profil zacisku; dwuwarstwowy akcesoria: 212, 217, 213, 228, Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 9

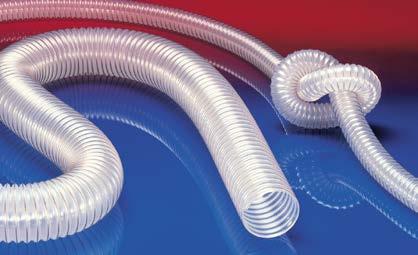

10 Węże poliuretanowe ( ) węże do przemysłu spożywczego PROTAPE PUR 330 FOOD Abr. Flex Microbe FOOD +15% Shipping Wąż do przemysłu spożywczego i farmaceutycznego, lekki All rights reserved PATENTED All rights reserved Zastosowania: elastyczny wąż do gazów i ciernych pyłów, proszków, włókien; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; Ramiona wyciągowe; Przemysł pomieszczeń czystych: wentylacja pomieszczeń czystych, maszyny do produkcji półprzewodników; Urządzenia medyczne / technika medyczna, służba zdrowia: wąż do ochrony kabli, wąż do powietrza, wąż wyciągowy Właściwości: lekkie i wzmocnione wykonanie; wysokoelastyczny i ściśliwy 3:1; odporny na ścieranie; aprobata zgodna z rozporządzeniem UE 10/2011 oraz najnowszym rozporządzeniem 2015/174, wydana przez niezależny instytut kontroli technicznej dla całego węża wykonanego z poliuretanu, dopuszczonego do kontaktu z żywnością wg wymogów norm Amerykańskiej Agencji ds. Żywności i Leków FDA 21 CFR oraz ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; dostosowany do przepisów dyrektywy RoHS PROTAPE Ø wewnętrzna PUR Ø-zewn. 330 FOOD nadciśnienie Wąż podciśnienie do przemysłu promień spożywczego Waga i długości farmaceutycznego, Nr zam. lekki. -40 C do 90 C gięcia składowania in / bar bar 1 / ,600 0, , / ,345 0, , ,25 / ,260 0, , ,5 / ,060 0, , / ,015 0, , / ,815 0, , ,36 / ,680 0, , ,5 / ,630 0, , / ,585 0, , / ,545 0, , / ,510 0, , ,5 / ,455 0, , / ,410 0, , / ,375 0, , ,5 / ,355 0, , ,72 / ,340 0, , / ,330 0, , / ,315 0, , ,5 / ,295 0, , / ,275 0, , ,3 / ,255 0, , / ,235 0, , / ,230 0, , / ,205 0, , / ,180 0, , / ,165 0, , / ,165 0, , / ,135 0, , / ,115 0, , / ,105 0, , / ,090 0, , / ,080 0, , stali sprężynowej umieszczony w ściance węża; ścianka: specjalny poliuretan eterowy premium (Pre PUR ); grubość ścianki ok. 0,6 kg/m m Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: opatentowany wąż foliowy PROTAPE ; drut ze warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 212, 217, 213, 228, 223, NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

11 Węże poliuretanowe ( ) węże do przemysłu spożywczego AIRDUC PUR 350 FOOD-AS Abr. Microbe FOOD AS Ex EL +15% Wąż do przemysłu spożywczego i farmaceutycznego, średniociężki Zastosowania: elastyczny wąż do gazów i ciernych pyłów, proszków, włókien; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; strefy zagrożone wybuchem; Przemysł pomieszczeń czystych: wentylacja pomieszczeń czystych, maszyny do produkcji półprzewodników; Fabryki papieru, przemysł papierniczy: ścieki, powietrze zużyte; Urządzenia medyczne / technika medyczna, służba zdrowia: wąż do ochrony kabli, wąż do powietrza, wąż wyciągowy Właściwości: średniociężkie wykonanie; bardzo odporny na ścieranie; ścianki przystosowane do kontaktu z żywnością wg 21 CFR oraz ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; ścianka trwale antystatyczna: rezystancja powierzchniowa <10⁹ Ω; zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: odpylanie palnych pyłów (strefa 22 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy); zgodny z DIN Typ 2; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: AIRDUC wąż profilowy; drut ze stali sprężynowej zatopiony na stałe w ściance; ścianka: permanentnie antystatyczny poliuretan eterowy premium ( ); grubość ścianki ok. 0,7 AIRDUC Ø wewnętrzna PUR Ø-zewn. 350 FOOD-AS nadciśnienie Wąż podciśnienie do przemysłu promień spożywczego Waga długości i farmaceutycznego, Nr zam. średniociężki... gięcia składowania -40 C do 90 C in / bar bar kg/m m 1 / ,585 0, , / ,245 0, , ,25 / ,105 0, , ,5 / ,780 0, , / ,360 0, , ,75 / ,390 0, , / ,350 0, , / ,240 0, , ,36 / ,140 0, , ,5 / ,020 0, , / ,975 0, , / ,910 0, , / ,855 0, , ,5 / ,760 0, , / ,690 0, , / ,625 0, , ,5 / ,600 0, , ,72 / ,570 0, , / ,550 0, , / ,525 0, , ,5 / ,490 0, , / ,455 0, , ,3 / ,415 0, , / ,390 0, , / ,355 0, , / ,350 0, , / ,315 0, , / ,265 0, , / ,240 0, , / ,236 0, , / ,220 0, , / ,210 0, , / ,200 0, , / ,196 0, , / ,170 0, , / ,167 0, , / ,150 0, , / ,135 0, , / ,120 0, , warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 212, 217, 213, 228, 233, 234, 247, 249, FOOD, 242, 243 FOOD, 244 FOOD, 245 FOOD, 246 FOOD, 223, Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 11

12 Węże poliuretanowe ( ) węże do przemysłu spożywczego AIRDUC PUR 351 FOOD Abr. Microbe FOOD FLAME RETARD +15% Wąż do przemysłu spożywczego i farmaceutycznego, średnio ciężki i wzmocniony Zastosowania: elastyczny wąż do gazów i ciernych pyłów, proszków, włókien; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; odkurzacze przemysłowe, odkurzacze Właściwości: średniociężkie wykonanie; bardzo odporny na ścieranie; aprobata zgodna z rozporządzeniem UE 10/2011 oraz najnowszym rozporządzeniem 2015/174, wydana przez niezależny instytut kontroli technicznej dla całego węża wykonanego z poliuretanu, dopuszczonego do kontaktu z żywnością wg wymogów norm Amerykańskiej Agencji ds. Żywności i Leków FDA 21 CFR oraz ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; trudno zapalny wg UL94-HB; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: AIRDUC wąż profilowy; drut ze stali sprężynowej zatopiony na stałe w ściance; ścianka: specjalny poliuretan eterowy premium (Pre PUR ); grubość ścianki ok. 1,0 AIRDUC Ø wewnętrzna PUR Ø-zewn. 351 FOOD nadciśnienie Wąż do podciśnienie przemysłu promień spożywczego Waga i farmaceutycznego, długości Nr zam. średnio ciężki i wzmocniony... gięcia składowania in / -40 C do 90 C bar bar kg/m m 1 / ,690 0, , / ,260 0, , ,25 / ,120 0, , ,36 / ,940 0, , ,5 / ,795 0, , / ,710 0, , ,75 / ,525 0, , / ,370 0, , / ,255 0, , ,36 / ,150 0, , ,5 / ,060 0, , / ,990 0, , / ,920 0, , / ,860 0, , ,5 / ,770 0, , / ,690 0, , / ,630 0, , ,5 / ,605 0, , ,72 / ,580 0, , / ,560 0, , / ,535 0, , ,5 / ,495 0, , / ,460 0, , ,3 / ,435 0, , / ,410 0, , / ,400 0, , / ,385 0, , / ,350 0, , / ,310 0, , / ,280 0, , / ,255 0, , / ,250 0, , / ,230 0, , / ,200 0, , / ,170 0, , warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 212, 212 EC, 217, 213, 228, 233, 234, 247, 249, FOOD, 242, 243 FOOD, 244 FOOD, 245 FOOD, 246 FOOD, 223, AIRDUC PUR-INOX 351 FOOD-AS Abr. Microbe FOOD AS Ex EL +15% NEW Wąż do przemysłu spożywczego i farmaceutycznego, średnio ciężki i wzmocniony, drut stal nierdzewna (INOX) Zastosowania: elastyczny wąż do gazów i ciernych pyłów, proszków, włókien; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; strefy zagrożone wybuchem Właściwości: średniociężkie wykonanie; bardzo odporny na ścieranie; aprobata zgodna z rozporządzeniem UE 10/2011 oraz najnowszym rozporządzeniem 2015/174, wydana przez niezależny instytut kontroli technicznej dla całego węża wykonanego z poliuretanu, dopuszczonego do kontaktu z żywnością wg wymogów norm Amerykańskiej Agencji ds. Żywności i Leków FDA 21 CFR ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; ścianka trwale antystatyczna: AIRDUC Ø wewnętrzna PUR-INOX Ø-zewn. 351 nadciśnienie FOOD-AS podciśnienie Wąż do promień przem. spoż. Wagai farmaceutycznego, długości Nr średnio zam. ciężki i wzmocniony, drut stal nierdz. (INOX)... gięcia składowania in / -40 C do 90 C bar bar kg/m m 1 / ,30 0, , ,25 / ,120 0, , ,5 / ,795 0, , / ,710 0, , / ,370 0, , ,36 / ,150 0, , ,5 / ,060 0, , / ,990 0, , / ,920 0, , / ,860 0, , / ,690 0, , / ,560 0, , / ,460 0, , / ,385 0, , / ,345 0, , rezystancja powierzchniowa <10⁹ Ω; zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: transport pneumatyczny palnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), odpylanie palnych pyłów (strefa 22 wewnątrz), przesył cieczy palnych (strefa 0, 1, 2 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy), do zastosowania w strefie 0 (gazy); dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: AIRDUC wąż profilowy; drut ze stali sprężynowej zatopiony na stałe w ściance; spirala: drut ze stali nierdzewnej (INOX); ścianka: permanentnie antystatyczny poliuretan eterowy premium ( ); grubość ścianki ok. 1,0 warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 212, 212 EC, 217, 213, 228, 233, 234, 247, 249, FOOD, 242, 243 FOOD, 244 FOOD, 245 FOOD, 246 FOOD, 223, NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

13 Węże poliuretanowe ( ) węże do przemysłu spożywczego AIRDUC PUR 355 FOOD Abr. Microbe FOOD FLAME RETARD +15% Wąż do przemysłu spożywczego i farmaceutycznego, ciężki Zastosowania: elastyczny wąż do przesyłu ciernych proszków, materiałów stałych, granulatów i do gazów; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; Samoloty, porty lotnicze, pojazdy szynowe, pociąg, pociągi, koleje, łodzie, statki, jachty: usuwanie nieczystości z toalet; odkurzacze przemysłowe, odkurzacze; rolnictwo: pneumatyczne transportery zboża; Obory i stajnie: transport paszy, urządzenia paszowe; Fabryki papieru, przemysł papierniczy: ścieki, powietrze zużyte; Przemysłowe maszyny do mycia: mycie strumieniem wody Właściwości: ciężkie wykonanie; bardzo odporny na ścieranie; podwyższona wytrzymałość na ciśnienie i podciśnienie; aprobata zgodna z rozporządzeniem UE 10/2011 oraz najnowszym rozporządzeniem 2015/174, wydana przez niezależny instytut kontroli technicznej dla całego węża wykonanego z poliuretanu, dopuszczonego do kontaktu z żywnością wg wymogów norm AIRDUC Ø wewnętrzna PUR Ø-zewn. 355 FOOD nadciśnienie Wąż do podciśnienie przemysłu promień spożywczego Waga i farmaceutycznego, długości Nr zam. ciężki C do 90 C gięcia składowania in / bar bar kg/m m - / ,895 1, , / ,470 0, , / ,280 0, , ,25 / ,095 0, , ,36 / ,955 0, , / ,925 0, , / ,900 0, , ,75 / ,595 0, , / ,330 0, , ,36 / ,955 0, , ,5 / ,815 0, , / ,690 0, , / ,575 0, , / ,480 0, , / ,190 0, , / ,960 0, , / ,800 0, , ,5 / ,725 0, , / ,600 0, , / ,485 0, , Amerykańskiej Agencji ds. Żywności i Leków FDA 21 CFR oraz ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; trudno zapalny wg UL94-V2; zgodny z DIN Typ 3; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: AIRDUC wąż profilowy; drut ze stali sprężynowej zatopiony na stałe w ściance; ścianka: specjalny poliuretan eterowy premium (Pre PUR ); grubość ścianki ok. 1,4-1,5 warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 212, 216, 212 EC, 217, 213, 228, 231, 232, 233, 234, 247, 249, FOOD, 242, 243 FOOD, 244 FOOD, 245 FOOD, 246 FOOD, 223, AIRDUC PUR-INOX 355 FOOD-AS Abr. Microbe FOOD AS Ex EL +15% NEW Wąż do przemysłu spożywczego i farmaceutycznego, ciężki, drut stal nierdzewna (INOX) Zastosowania: elastyczny wąż do przesyłu ciernych proszków, materiałów stałych, granulatów i do gazów; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu bigbag, młyny; odkurzacze przemysłowe, odkurzacze; strefy zagrożone wybuchem; Obory i stajnie: transport paszy, urządzenia paszowe Właściwości: ciężkie wykonanie; bardzo odporny na ścieranie; podwyższona wytrzymałość na ciśnienie i podciśnienie; aprobata zgodna z rozporządzeniem UE 10/2011 oraz najnowszym rozporządzeniem 2015/174, wydana przez niezależny instytut kontroli technicznej dla całego węża wykonanego z poliuretanu, dopuszczonego do kontaktu z żywnością wg wymogów norm Amerykańskiej Agencji ds. Żywności i Leków FDA 21 CFR ; bezwonny i bezsmakowy; odporny AIRDUC Ø wewnętrzna PUR-INOX Ø-zewn. 355 nadciśnienie FOOD-AS podciśnienie Wąż do promień przemysłu Waga spożywczego długości i farmaceutycznego, Nr zam. ciężki, drut stal nierdzewna (INOX)... gięcia składowania in / -40 C do 90 C bar bar kg/m m 1 / ,470 0, , ,25 / ,095 0, , ,5 / ,925 0, , / ,900 0, , / ,330 0, , ,36 / ,955 0, , ,5 / ,815 0, , / ,690 0, , / ,575 0, , / ,480 0, , / ,190 0, , / ,960 0, , / ,800 0, , / ,700 0, , / ,630 0, , na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; ścianka trwale antystatyczna: rezystancja powierzchniowa <10⁹ Ω; zgodny z ATEX 2014/34/ EU i niemiecką normą TRGS 727: transport pneumatyczny palnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), odpylanie palnych pyłów (strefa 22 wewnątrz), przesył cieczy palnych (strefa 0, 1, 2 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy), do zastosowania w strefie 0 (gazy); zgodny z DIN Typ 3; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: AIRDUC wąż profilowy; drut ze stali sprężynowej zatopiony na stałe w ściance; spirala: drut ze stali nierdzewnej (INOX); ścianka: permanentnie antystatyczny poliuretan eterowy premium ( ); grubość ścianki ok. 1,4-1,5 warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 212, 216, 212 EC, 217, 213, 228, 231, 232, 233, 234, 247, 249, FOOD, 242, 243 FOOD, 244 FOOD, 245 FOOD, 246 FOOD, 223, Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 13

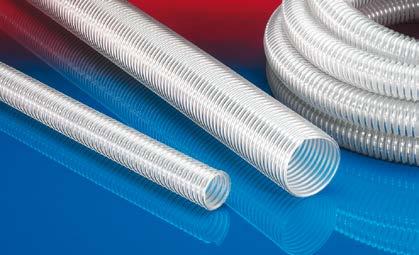

14 Węże poliuretanowe ( ) węże do przemysłu spożywczego AIRDUC PUR 356 FOOD Abr. Microbe FOOD +15% Wąż do przemysłu spożywczego i farmaceutycznego, superciężki Zastosowania: elastyczny wąż do przesyłu ekstremalnie ciernych materiałów sypkich, granulatów, kamieni; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; rolnictwo: pneumatyczne transportery zboża; Obory i stajnie: transport paszy, urządzenia paszowe; Fabryki papieru, przemysł papierniczy: ścieki, powietrze zużyte; Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern; Cysterny, pojazdy silosowe/autocysterny: napełnianie cystern, opróżnianie cystern: np. przesył ryżu, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze Właściwości: superciężkie wykonanie; ekstremalnie odporny na ścieranie dzięki celowemu wzmocnieniu pod drutem i małemu skokowi spirali węża; bardzo wysoka odporność na ciśnienie, podciśnienie i ciśnienie szczytowe; aprobata zgodna z rozporządzeniem UE 10/2011 AIRDUC Ø wewnętrzna PUR Ø-zewn. 356 FOOD nadciśnienie Wąż do podciśnienie przemysłu promień spożywczego Waga i farmaceutycznego, długości Nr zam. superciężki -40 C do 90 C gięcia składowania in / bar bar kg/m m 1,25 / ,895 1, , ,5 / ,160 1, , / ,960 1, , / ,425 1, , / ,450 1, , ,36 / ,995 1, , ,5 / ,830 1, , / ,765 1, , / ,575 1, , / ,415 1, , / ,380 1, , / ,260 1, , / ,815 0, , / ,785 0, , / ,465 0, , / ,435 0, , / ,215 0, , / ,205 0, , oraz najnowszym rozporządzeniem 2015/174, wydana przez niezależny instytut kontroli technicznej dla całego węża wykonanego z poliuretanu, dopuszczonego do kontaktu z żywnością wg wymogów norm Amerykańskiej Agencji ds. Żywności i Leków FDA 21 CFR oraz ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; zgodny z DIN Typ 4; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: AIRDUC wąż profilowy; drut ze stali sprężynowej zatopiony na stałe w ściance; ścianka: specjalny poliuretan eterowy premium (Pre PUR ); grubość ścianki ok. 2,0-2,5 ; wzmocnienie stref najbardziej narażonych na ścieranie warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 216, 211, 228, 231, 232, 233, 234, 247, 249, FOOD, 242, 243 FOOD, 244 FOOD, 245 FOOD, 246 FOOD AIRDUC PUR-INOX 356 FOOD-AS Abr. Microbe FOOD AS Ex EL +15% Wąż do przemysłu spożywczego i farmaceutycznego, super ciężki, drut stal nierdzewna (INOX) NEW Zastosowania: elastyczny wąż do przesyłu ekstremalnie ciernych materiałów sypkich, granulatów, kamieni; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; rolnictwo: pneumatyczne transportery zboża; Obory i stajnie: transport paszy, urządzenia paszowe; Fabryki papieru, przemysł papierniczy: ścieki, powietrze zużyte; Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern Właściwości: superciężkie wykonanie; ekstremalnie odporny na ścieranie dzięki celowemu wzmocnieniu pod drutem i małemu skokowi spirali węża; bardzo wysoka odporność na ciśnienie, podciśnienie i ciśnienie szczytowe; aprobata zgodna z rozporządzeniem UE 10/2011 oraz najnowszym rozporządzeniem 2015/174, wydana przez niezależny instytut kontroli technicznej dla całego węża wykonanego z poliuretanu, dopuszczonego do kontaktu z żywnością wg wymogów norm Amerykańskiej Agencji ds. Żywności i Leków FDA 21 CFR oraz ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny AIRDUC Ø wewnętrzna PUR-INOX Ø-zewn. 356 nadciśnienie FOOD-AS podciśnienie Wąż do promień przem. spożywczego Waga długości i farmaceutycznego, Nr zam. super ciężki, drut stal nierdzewna (INOX)... gięcia składowania in / -40 C do 90 C bar bar kg/m m 1,25 / ,150 1, , ,5 / ,380 1, , / ,170 1, , / ,650 1, , / ,650 1, , ,36 / ,150 1, , ,5 / ,050 1, , / ,910 1, , / ,710 1, , / ,540 1, , / ,540 1, , / ,380 1, , ,5 / ,100 1, , / ,120 1, , / ,910 1, , / ,920 1, , / ,540 0, , / ,510 0, , / ,280 0, , / ,270 0, , przy niskich temperaturach; ścianka trwale antystatyczna: rezystancja powierzchniowa <10⁹ Ω; zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: transport pneumatyczny palnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), odpylanie palnych pyłów (strefa 22 wewnątrz), przesył cieczy palnych (strefa 0, 1, 2 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy), do zastosowania w strefie 0 (gazy); zgodny z DIN Typ 4; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: AIRDUC wąż profilowy; drut ze stali sprężynowej zatopiony na stałe w ściance; spirala: drut ze stali nierdzewnej (INOX); ścianka: permanentnie antystatyczny poliuretan eterowy premium ( ); grubość ścianki ok. 2,0-2,5 ; wzmocnienie stref najbardziej narażonych na ścieranie warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 216, 211, 228, 231, 232, 233, 234, 247, 249, FOOD, 242, 243 FOOD, 244 FOOD, 245 FOOD, 246 FOOD 14 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

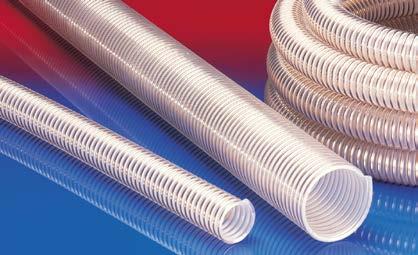

15 Węże poliuretanowe ( ) węże do przemysłu spożywczego AIRDUC PUR 356 FOOD REINFORCED Abr. Microbe FOOD +15% Wąż do przemysłu spożywczego i farmaceutycznego, super ciężki i wzmocniony Zastosowania: elastyczny wąż do przesyłu ekstremalnie ciernych materiałów sypkich, granulatów, kamieni; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; Obory i stajnie: transport paszy, urządzenia paszowe; węże przesyłowe do surowców w postaci proszków, granulatów, piasku, kwarcu, żwiru, stłuczki szklanej oraz wiórów; Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern; Cysterny, pojazdy-cysterny, autocysterny: przesył granulatu drzewnego typu pellets, granulatu z tworzyw sztucznych, proszków z tworzyw sztucznych; Cysterny, pojazdy silosowe/autocysterny: napełnianie cystern, opróżnianie cystern: np. przesył ryżu, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze Ø AIRDUC wewnętrzna PUR Ø-zewn. 356 nadciśnienie FOOD REINFORCED podciśnienie promień Wąż do przemysłu Waga spożywczego długości i farmaceutycznego, Nr zam. super ciężki i wzmocniony... gięcia składowania -40 C do 90 C in / bar bar kg/m m - / ,010 1, , / ,950 1, , ,36 / ,465 1, , ,5 / ,310 1, , / ,200 1, , / ,795 1, , / ,790 1, , / ,620 1, , ,5 / ,385 1, , / ,360 1, , / ,100 1, , / ,070 1, , ,5 / ,815 0, , / ,695 0, , / ,660 0, , / ,410 0, , / ,395 0, , /174, wydana przez niezależny instytut kontroli technicznej dla całego węża wykonanego z poliuretanu, dopuszczonego do kontaktu z żywnością wg wymogów norm Amerykańskiej Agencji ds. Żywności i Leków FDA 21 CFR oraz ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: AIRDUC wąż profilowy; drut ze stali sprężynowej zatopiony na stałe w ściance; ścianka: specjalny poliuretan eterowy premium (Pre PUR ); grubość ścianki ok. 3,0-3,5 ; wzmocnienie stref najbardziej narażonych na ścieranie Właściwości: superciężkie i wzmocnione wykonanie; ekstremalnie odporny na ścieranie dzięki celowemu wzmocnieniu pod drutem i małemu skokowi spirali węża; bardzo wysoka odporność na ciśnienie, podciśnienie i ciśnienie szczytowe; aprobata zgodna z rozporządzeniem UE 10/2011 oraz najnowszym rozporządzeniem warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 211, 230 BARDUC PUR-INOX 382 FOOD-AS Abr. Microbe FOOD AS Ex EL +15% NEW BARDUC Ø wewnętrzna PUR-INOX Ø-zewn. nadciśnienie 382 FOOD-AS podciśnienie Wąż do promień przem. spoż. Waga i farmaceutycznego, długości Nr zam. super ciężki, gładki wewn. i na zewn., drut stal nierdz. gięcia (INOX)... składowania -40 C do 90 C in / bar bar kg/m m 1,25 / ,500 1, , ,5 / ,500 1, , / ,500 1, , / ,000 1, , ,36 / ,000 1, , ,5 / ,000 1, , / ,000 1, , / ,000 1, , / ,000 0, , / ,000 0, , Wąż do przemysłu spożywczego i farmaceutycznego, super ciężki, gładki wewnątrz i na zewnątrz, drut stal nierdzewna (INOX) Zastosowania: elastyczny wąż do przesyłu ekstremalnie ciernych materiałów sypkich, granulatów, kamieni; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek; strefy zagrożone wybuchem; Obory i stajnie: transport paszy, urządzenia paszowe; Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern; Cysterny, pojazdy silosowe/autocysterny: napełnianie cystern, opróżnianie cystern: np. przesył ryżu, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze Właściwości: superciężkie wykonanie; bardzo odporny na ścieranie; bardzo wysoka odporność na ciśnienie, podciśnienie i ciśnienie szczytowe; aprobata zgodna z rozporządzeniem UE 10/2011 oraz najnowszym rozporządzeniem 2015/174, wydana przez niezależny instytut kontroli technicznej dla całego węża wykonanego z poliuretanu, dopuszczonego do kontaktu z żywnością wg wymogów norm Amerykańskiej Agencji ds. Żywności i Leków FDA 21 CFR ; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; bardzo elastyczny przy niskich temperaturach; ścianka trwale antystatyczna: rezystancja powierzchniowa <10⁹ Ω; zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: transport pneumatyczny palnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), odpylanie palnych pyłów (strefa 22 wewnątrz), przesył cieczy palnych (strefa 0, 1, 2 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy), do zastosowania w strefie 0 (gazy); dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: konstrukcja BARDUC ; drut ze stali sprężynowej zatopiony w ściance; spirala: drut ze stali nierdzewnej (INOX); gładki wewnątrz i na zewnątrz; ścianka: permanentnie antystatyczny poliuretan eterowy premium ( ); grubość ścianki ok. 4-6 w zależności od średnicy warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); nadruk według specyfikacji klienta akcesoria: 211 Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 15

16 Węże do klimatyzacji, węże do powietrza, węże do odciągu dymów spawalniczych PVC, PE, EVA i PUR AIRDUC PE 362 FOOD Polietylenowy wąż do przemysłu spożywczego i farmaceutycznego, średniociężki Zastosowania: elastyczny wąż do gazów i pyłów, proszków, włókien; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transport: ryż, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; Przemysł tytoniowy: maszyny do produkcji papierosów, wewnątrz zakładowy przesył tytoniu; odciągi galwanizacyjne; Przemysł chemiczny: odciągi oparów chemicznych, węże wahadła gazowego przy ramionach za i wyładunkowych, wyciągi oparów farbiarskich Właściwości: średniociężkie wykonanie; ścianki przystosowane do kontaktu z żywnością wg FDA 21 CFR i 3.2, FCN741, wg dyrektywy 2002/72/WE łącznie z dyrektywą zmieniającą 975/2009 oraz rozporządzeniem 10/2011; bezwonny i bezsmakowy; dobra odporność na ługi i kwasy; bardzo dobra odporność chemiczna; dostosowany do przepisów dyrektywy RoHS bar bar kg/m m Węże do klimatyzacji, węże do powietrza, węże do odciągu dymów spawalniczych PVC, PE, EVA i PUR FOOD +15% AIRDUC Ø wewnętrzna PE 362 Ø-zewn. FOOD nadciśnienie Polietylenowy podciśnienie wąż do promień przemysłu Wagaspożywczego długości i farmaceutycznego, średniociężki... gięcia składowania Nr zam. -35 C do 80 C in / 1 / ,130 0, , / ,040 0, , / ,980 0, , ,25 / ,920 0, , ,5 / ,775 0, , / ,740 0, , / ,595 0, , ,36 / ,495 0, , ,5 / ,460 0, , / ,425 0, , / ,395 0, , / ,375 0, , ,5 / ,330 0, , / ,300 0, , / ,270 0, , ,72 / ,250 0, , / ,240 0, , / ,200 0, , ,3 / ,185 0, , / ,150 0, , / ,120 0, , Konstrukcja, materiał: AIRDUC wąż profilowy; drut ze stali sprężynowej zatopiony na stałe w ściance; ścianka: specjalny polietylen (PE); grubość ścianki ok. 0,8 warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); kolory specjalne: całościowo barwiony; nadruk według specyfikacji klienta akcesoria: 212, 212 EC, 217, 213, 228, 223, Zakres temperatur: -35 C do 80 C 16 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

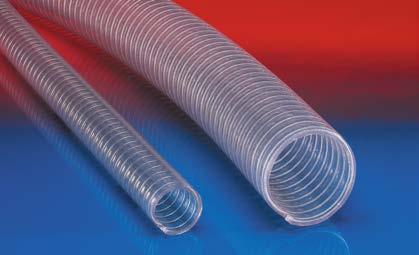

17 Węże wyciągowo-przesyłowe PVC BARDUC i NORPLAST BARDUC PVC 381 FOOD FREE OF PHTHALAT Wąż PVC, wąż do przemysłu spożywczego i farmaceutycznego, ciężki, gładki wewnątrz na zewnątrz. odporny na podciśnienie Zastosowania: elastyczny wąż do cieczy oraz proszków, materiałów sypkich, granulatów oraz do gazów; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; Przemysł tworzyw sztucznych, przesył granulatów oraz proszków: urządzenia do przesyłu granulatów, transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, transportery pneumatyczne, systemy dozujące, napełnianie worków typu big-bag, opróżnianie worków typu big-bag, szatkownice i niszczarki, młyny, ekstrudery; Samoloty, porty lotnicze, pojazdy szynowe, pociąg, pociągi, koleje, łodzie, statki, jachty: usuwanie nieczystości z toalet; rolnictwo: nawadnianie, nawozy, środki owadobójcze; Obory i stajnie: transport paszy, urządzenia paszowe; przemysł budowlany: obniżenie wód gruntowych; przyczepy kempingowe, samochody kempingowe, łodzie, statki, jachty: instalacje sanitarne, przewody do wody; Sprężarki / kompresory, sprężarki bocznokanałowe, pompy podciśnieniowe, pompy ciśnieniowe, pompy; Fabryki papieru, przemysł papierniczy: ścieki, powietrze zużyte; Przemysłowe maszyny do mycia: mycie strumieniem wody; Podnośniki podciśnieniowe, urządzenia do podnoszenia podciśnieniowego: podciśnieniowy przewód doprowadzający Właściwości: ciężkie wykonanie; bardzo wysoka odporność na ciśnienie, podciśnienie i ciśnienie szczytowe; ścianki przystosowane BARDUC Ø wewnętrzna PVC Ø-zewn. 381 FOOD nadciśnienie Wąż PVC, podciśnienie wąż do promień przem. spoż. Waga i farmaceutycznego, długości Nr zam. ciężki, gładki wewn. na zewn., odporny na podciśnienie... gięcia składowania in / -20 C do 70 C bar bar kg/m m - / ,000 0, , / ,000 0, , / ,000 0, , / ,000 0, , /8 / ,000 0, , / ,000 0, , Węże wyciągowoprzesyłowe PVC BARDUC i NORPLAST 3/4 / ,000 0, , / ,000 0, , / ,000 0, , / ,000 0, , / ,000 0, , ,25 / ,000 0, , ,36 / ,000 0, , ,5 / ,000 0, , / ,000 0, , / ,000 0, , ,75 / ,000 0, , / ,000 0, , ,36 / ,600 0, , ,5 / ,600 0, , / ,600 0, , / ,600 0, , / ,600 0, , ,5 / ,600 0, , / ,600 0, , do kontaktu z żywnością wg dyrektywy 10/2011WE & 2015/174; dobra odporność na ługi i kwasy; dobra odporność chemiczna; bez ftalanów; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -20 C do 70 C; krótkotrwale do 80 C Konstrukcja, materiał: konstrukcja BARDUC ; drut ze stali sprężynowej zatopiony w ściance; gładki wewnątrz i na zewnątrz; ścianka: wysokiej jakości miękki PVC; grubość ścianki ok. 3-8 w zależności od średnicy warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); kolory specjalne: całościowo barwiony; nadruk według specyfikacji klienta akcesoria: 211 FOOD NORPLAST PUR-C 386 AS Abr. AS Ex EL 1 3 NORPLAST Ø wewnętrzna PUR-C Ø-zewn. 386 nadciśnienie AS Antystatyczny podciśnienie wąż promień poliuretanowy, Waga długości ciężki, linka uziemiająca. Nr zam. -20 C do 70 C in / bar bar gięcia kg/m składowania m 1,5 / 38 46,0 5,000 0, ,7 0, / 40 48,8 5,000 0, ,0 0, ,75 / ,0 5,000 0, ,3 0, / ,0 5,000 0, ,0 0, ,36 / 60 69,0 5,000 0, ,6 1, ,5 / ,0 5,000 0, ,6 1, / 70 79,0 5,000 0, ,2 1, / ,0 5,000 0, ,1 1, / 80 90,0 4,000 0, ,1 1, ,5 / ,0 4,000 0, ,7 1, / ,0 4,000 0, ,6 2, FREE OF PHTHALAT Antystatyczny wąż poliuretanowy, ciężki, linka uziemiająca Zastosowania: elastyczny wąż do przesyłu ciernych proszków, materiałów stałych, granulatów i do gazów; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; Przemysł tworzyw sztucznych, przesył granulatów oraz proszków: urządzenia do przesyłu granulatów, transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, transportery pneumatyczne, systemy dozujące, napełnianie worków typu big-bag, opróżnianie worków typu big-bag, szatkownice i niszczarki, młyny, ekstrudery; strefy zagrożone wybuchem; węże przesyłowe do surowców w postaci proszków, granulatów, piasku, kwarcu, żwiru, stłuczki szklanej oraz wiórów; Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern; Cysterny, pojazdy-cysterny, autocysterny: przesył granulatu drzewnego typu pellets, granulatu z tworzyw sztucznych, proszków z tworzyw sztucznych; systemy ogrzewania z wykorzystaniem granulatu drzewnego typu pellets: przesył granulatu drzewnego Właściwości: ciężkie wykonanie; bardzo odporny na ścieranie; podwyższona wytrzymałość na ciśnienie i podciśnienie; dobra odporność chemiczna; bez ftalanów; Linka uziemiająca do odprowadzenia ładunku elektrostatycznego; rezystancja skrośna i powierzchniowa warstwy ochronnej (inlinera) <10⁹ Ω; zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: odpylanie palnych pyłów (strefa 22 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy); dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -20 C do 70 C; krótkotrwale do 80 C Konstrukcja, materiał: NORPLAST wąż w całości z tworzywa sztucznego; zwoje nośne z twardego tworzywa umieszczone w ściance węża; spirala: twarde PVC; wewnątrz gładki; ścianka: antystatyczna poliuretanowa rura wewnętrzna, na zewnątrz miękki PVC; skrętka uziemienia warianty dostaw: inne wymiary i długości dostępne na zamówienie; transparentny (standard); kolory specjalne: pofarbowana spirala, całościowo barwiony; nadruk według specyfikacji klienta akcesoria: 211, Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 17

18 Węże wyciągowo-przesyłowe PVC BARDUC i NORPLAST NORPLAST PUR 387 Abr. 1 2 Wąż poliuretanowy, superciężki Zastosowania: elastyczny wąż do przesyłu ekstremalnie ciernych materiałów sypkich, granulatów, kamieni; pojazdy ssące: rozsypywanie żwiru na dachach; pojazdy ssące, pojazdy do zasysu sypkich materiałów, czyszczenie przemysłowe, sprzątanie w elektrowniach; Obory i stajnie: transport paszy, urządzenia paszowe; węże przesyłowe do surowców w postaci proszków, granulatów, piasku, kwarcu, żwiru, stłuczki szklanej oraz wiórów; Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern, przesył granulatu drzewnego typu pellets, granulatu z tworzyw sztucznych, proszków z tworzyw sztucznych Właściwości: ochrona przed szorowaniem dzięki zewnętrznej specjalnej powierzchni ślizgowej (chroniącej posadzki, przedłużającej okres żywotności, korzystnej dla użytkownika); superciężkie wykonanie; ekstremalnie odporny na ścieranie; bardzo wysoka odporność na ciśnienie, podciśnienie i ciśnienie szczytowe; dobra odporność chemiczna; bardzo elastyczny przy niskich temperaturach; dostosowany do przepisów dyrektywy RoHS NORPLAST Ø wewnętrzna PUR Ø-zewn. 387 nadciśnienie Wąż poliuretanowy, podciśnienie superciężki... promień Waga długości Nr zam. -20 C in / do 70 C bar bar gięcia kg/m składowania m wąż standardowy, inliner (dodatkowa wewnętrzna powłoka ochronna) niebieski 3 / ,000 0, ,0 2,200 13, ,5 / ,500 0, ,0 2,600 13, / ,000 0, ,0 3,300 13, / ,000 0, ,5 4,200 13, / ,000 0, ,0 6,400 13, wąż elastyczny, inliner (dodatkowa wewnętrzna powłoka ochronna) żółty 5 / ,000 0, ,5 4,200 13, wąż zewnętrznie gładki, inliner (dodatkowa wewnętrzna powłoka ochronna) czerwony 5 / ,000 0, ,5 4,200 13, Zakres temperatur: -20 C do 70 C; krótkotrwale do 80 C Konstrukcja, materiał: NORPLAST wąż w całości z tworzywa sztucznego; zwoje nośne z twardego tworzywa umieszczone w ściance węża; spirala: twarde PVC; wewnątrz gładki; ścianka: poliuretan typu Premium ( ) warstwa wewn. ok. 2,00, zewn. miękkie PCW warianty dostaw: inne wymiary i długości dostępne na zamówienie; rura wewn. niebieska + ścianki zewn. przezroczyste (standard); kolory specjalne: pofarbowana spirala, całościowo barwiony; nadruk według specyfikacji klienta akcesoria: 211 NORPLAST PUR-C 387 AS Abr. AS Ex EL Antystatyczny wąż poliuretanowy, super ciężki, linka uziemiająca Zastosowania: elastyczny wąż do przesyłu ekstremalnie ciernych materiałów sypkich, granulatów, kamieni; pojazdy ssące, pojazdy do zasysu sypkich materiałów, czyszczenie przemysłowe, sprzątanie w elektrowniach; strefy zagrożone wybuchem; węże przesyłowe do surowców w postaci proszków, granulatów, piasku, kwarcu, żwiru, stłuczki szklanej oraz wiórów; Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern, przesył granulatu drzewnego typu pellets, granulatu z tworzyw sztucznych, proszków z tworzyw sztucznych Właściwości: ochrona przed szorowaniem dzięki zewnętrznej specjalnej powierzchni ślizgowej (chroniącej posadzki, przedłużającej okres żywotności, korzystnej dla użytkownika); ekstremalnie odporny na ścieranie; bardzo wysoka odporność na ciśnienie, podciśnienie i ciśnienie szczytowe; dobra odporność chemiczna; bardzo elastyczny przy niskich temperaturach; Linka uziemiająca do odprowadzenia ładunku elektrostatycznego; rezystancja skrośna i powierzchniowa warstwy ochronnej (inlinera) <10⁹ Ω; zgodny z ATEX 2014/34/EU i niemiecką normą TRGS 727: transport pneumatyczny palnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), odpylanie palnych pyłów (strefa 22 wewnątrz), przesył cieczy palnych (strefa 0, 1, 2 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy), do zastosowania w strefie 0 (gazy); dostosowany do przepisów dyrektywy RoHS NORPLAST Ø wewnętrzna PUR-C Ø-zewn. 387 nadciśnienie AS Antystatyczny podciśnienie wąż promień poliuretanowy, Waga długości super ciężki, linka Nr zam. uziemiająca in / -20 C do 70 C bar bar gięcia kg/m składowania m 3 / ,0 0,9 512,0 2,200 13, ,5 / ,5 0,9 595,0 2,600 13, / ,0 0,9 799,0 3,300 13, / ,0 0,9 1036,5 4,200 13, / ,0 0,9 1324,0 6,400 13, Zakres temperatur: -20 C do 70 C; krótkotrwale do 80 C Konstrukcja, materiał: NORPLAST wąż w całości z tworzywa sztucznego; zwoje nośne z twardego tworzywa umieszczone w ściance węża; spirala: twarde PVC; wewnątrz gładki; ścianka: antystatyczna poliuretanowa rura wewnętrzna, na zewnątrz miękki PVC; skrętka uziemienia warianty dostaw: inne wymiary i długości dostępne na zamówienie; rura wewn. niebieska + ścianki zewn. przezroczyste (standard); kolory specjalne: pofarbowana spirala, całościowo barwiony; nadruk według specyfikacji klienta akcesoria: NORRES Schlauchtechnik Am Stadthafen Gelsenkirchen, Germany Phone info@norres.de

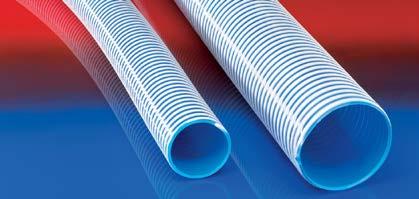

19 Węże wyciągowo-przesyłowe PVC BARDUC i NORPLAST NORPLAST PVC 384 FOOD 1 2 Wąż PVC, wąż do przemysłu spożywczego i farmaceutycznego, ciężki Zastosowania: elastyczny wąż do cieczy oraz proszków, materiałów sypkich, granulatów oraz do gazów; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; Obory i stajnie: transport paszy, urządzenia paszowe; Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern; Cysterny, pojazdy silosowe/autocysterny: napełnianie cystern, opróżnianie cystern: np. przesył ryżu, suche środki spożywcze, produkty zbożowe, cukier, mleko w proszku, proszki, kawa, herbata, zboże, mąka, mrożone środki spożywcze Właściwości: ciężkie wykonanie; ścianki przystosowane do kontaktu z żywnością wg dyrektywy 10/2011; dobra odporność na ługi i kwasy; dobra odporność chemiczna; bez ftalanów; dostosowany do przepisów dyrektywy RoHS NORPLAST Ø wewnętrzna PVC Ø-zewn. 384 nadciśnienie FOOD Wąż podciśnienie PVC, wąż promień do przemysłu Waga spożywczego długości i farmaceutycznego, Nr zam. in / ciężki... bar bar kg/m m gięcia składowania -5 C 1 do / 2570 C 31 5,000 0, ,8 0, ,25 / ,000 0, ,3 0, ,5 / ,000 0, ,9 0, / ,000 0, ,4 0, / ,000 0, ,0 0, ,36 / ,000 0, ,7 0, ,5 / ,000 0, ,5 1, / ,000 0, ,6 1, / ,000 0, ,3 1, ,5 / ,000 0, ,6 1, / ,000 0, ,8 2, / ,000 0, ,9 3, / ,000 0, ,9 4, Zakres temperatur: -5 C do 70 C; krótkotrwale do 80 C Konstrukcja, materiał: NORPLAST wąż w całości z tworzywa sztucznego; zwoje nośne z twardego tworzywa umieszczone w ściance węża; spirala: twarde PVC; gładki wewnątrz i na zewnątrz; ścianka: wysokiej jakości miękki PVC warianty dostaw: inne wymiary i długości dostępne na zamówienie; przezroczysty z czerwoną spiralą (standard); kolory specjalne: pofarbowana spirala, całościowo barwiony; nadruk według specyfikacji klienta akcesoria: 211; FOOD Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 19

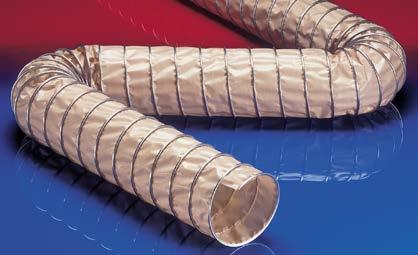

20 Węże do gorącego powietrza, węże odporne na wysokie temperatury ( C) CP PTFE-INOX 475 FOOD Flex FOOD +15% 1 2 Wąż z profilem zaciskowym, wąż do przemysłu spożywczego i farmaceutycznego, wysoce odporny na chemikalia (do +270 C) Zastosowania: elastyczny wąż do gorących i zimnych gazów oraz pyłów, proszków, włókien; przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; mieszarki, suszarki, maszyny do pakowania, systemy napełniania i opróżniania worków typu big-bag, młyny; Ramiona wyciągowe; Przemysł chemiczny: odciągi oparów chemicznych, węże wahadła gazowego przy ramionach za i wyładunkowych, wyciągi oparów farbiarskich; Fabryki papieru, przemysł papierniczy: ścieki, powietrze zużyte Właściwości: ochrona przed szorowaniem poprzez zewnętrzny profil zaciskowy; odporne na rozciąganie zaciśnięcie ścianek w profilu zaciskowym; wysokoelastyczny i ściśliwy 4:1; bardzo dobra żaroodporność; ścianka wewnętrzna przystosowana do kontaktu z żywnością wg dyrektywy WE 10/2011; ścianki przystosowane do kontaktu z żywnością wg 21 CFR ; bezwonny i bezsmakowy; antyadhezyjny; dobra odporność na ługi i kwasy; bardzo dobra odporność chemiczna; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -150 C do 250 C; krótkotrwale do 270 C CP Ø wewnętrzna PTFE-INOX Ø-zewn. 475 FOOD nadciśnienie Wąż z podciśnienie prof. zaciskowym, promień wąż Waga do przem. długości spoż. i farmaceutycznego, wys. odporny na chemikalia (do +270 C)... gięcia składowania Nr zam C do 250 C in / bar bar kg/m m 2 / ,420 0, , ,36 / ,375 0, , ,5 / ,360 0, , / ,330 0, , / ,315 0, , ,5 / ,290 0, , / ,190 0, , / ,180 0, , Węże do gorącego powietrza, węże odporne na wysokie temperatury ( C) 4,5 / ,175 0, , ,72 / ,170 0, , / ,165 0, , ,5 / ,155 0, , / ,105 0, , ,3 / ,100 0, , / ,095 0, , / ,090 0, , / ,085 0, , / ,080 0, , / ,060 0, , / ,050 0, , / ,040 0, , / ,035 0, , / ,030 0, , / ,020 0, , / ,020 0, , / ,015 0, , / ,015 0, , / ,015 0, , / ,010 0, , Konstrukcja, materiał: konstrukcja CP; profil zaciskowo-oporowy; całość stal szlachetna (INOX); ścianka: tkanina szklana powleczona PTFE warianty dostaw: inne wymiary i długości dostępne na zamówienie; dwuwarstwowy akcesoria: 212, 217, 213, 228, NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

21 Portal klienta Portal klienta NORRES Informacja Portal klienta NORRES zapewnia kluczowe informacje i przejrzystość NORRES stawia na aktualne informacje przez całą dobę. Każdego dnia na Portal klienta NORRES: Aktualne sprawdzanie stanu magazynu bez logowania dla wszystkich zapytań Po wprowadzeniu numeru zlecenia można dokładnie sprawdzić status Indywidualne zapytania i warunki dla stałych klientów z loginem Dzięki Portal klienta NORRES klienci i partnerzy NORRES oszczędzają czas i zyskują jednocześnie na wydajności organizacji. Nieograniczony czasowo i szybki przegląd palety produktów NORRES oraz statusu zamówienia to niezaprzeczalny plus, a jednocześnie kolejna usługa firmy NORRES dla swoich partnerów, klientów i wszystkich zainteresowanych rozwiązaniami z zakresu węży NORRES. Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi. 21

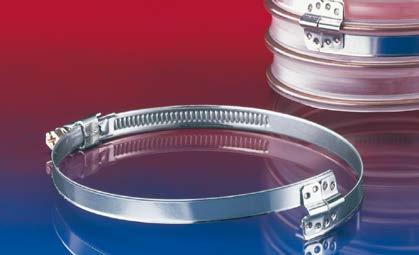

22 Akcesoria, elementy mocujące, technika łączenia CLAMP 212 Spiralna opaska zaciskowa z mostkiem do mocowania zewnętrznie pofałdowanych węży ze spiralą Właściwości: w wysokim stopniu szczelne i odporne na rozciąganie połączenie dzięki specjalnej geometrii mostka; łatwy do szybkiego montażu; wielokrotnego użytku; dostosowany do przepisów dyrektywy RoHS Konstrukcja, materiał: jakość: W2; taśma opaski: stal szlachetna = AISI 304; śruba: stal ocynkowana; korpus: stal szlachetna = AISI 430; mostek: stal szlachetna = AISI 304 (INOX) warianty dostaw: inne wymiary dostępne na życzenie akcesoria: 228; CLAMP odpowiedni 212 Spiralna do opaska zakres zaciskowa mocowania z mostkiem szerokość taśmy do mocowania wewn. Ø wężazewnętrznie pofałdowanych węży ze spiralą Akcesoria, elementy mocujące, technika łączenia Nr zam. AIRDUC & PROTAPE CP Ø 38-65, PROTAPE TPE 326 MEMORY Ø AIRDUC & PROTAPE 45, CP & PROTAPE TPE 326 MEMORY NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

23 Akcesoria, elementy mocujące, technika łączenia CLAMP 216 Opaska uszczelniająca do wodoszczelnego mocowania ciężkich i zewnętrznie pofałdowanych węży ze spiralą Właściwości: szczelne i odporne na rozciąganie połączenie, uzyskane poprzez specjalną geometrię spirali; łatwy do szybkiego montażu; wielokrotnego użytku; dostosowany do przepisów dyrektywy RoHS Konstrukcja, materiał: jakość: W2; taśma opaski: stal szlachetna = AISI 430; drut opaski: stal szlachetna = AISI 301 (INOX); śruba: stalowa chromianowana; korpus: stal szlachetna = AISI 430 warianty dostaw: inne wymiary dostępne na życzenie akcesoria: 228; CLAMP 216 Opaska odpowiedni uszczelniająca do do wodoszczelnego mocowania ciężkich wewn. Ø i zewnętrznie węża pofałdowanych węży ze spiralą Nr zam. opaska uszczelniająca odpowiednia do węży AIRDUC 345, 355, 534, o średnicy wewnętrznej < opaska uszczelniająca odpowiednia do węży AIRDUC 356, o średnicy wewnętrznej < opaska uszczelniająca odpowiednia do węży AIRDUC 345, 355, 534, AIRDUC 356, o średnicy wewnętrznej Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 23

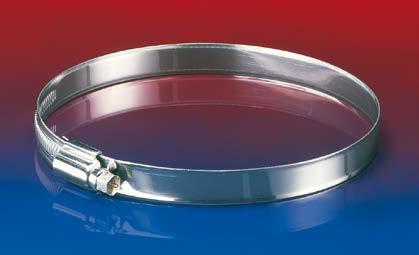

24 Akcesoria, elementy mocujące, technika łączenia CLAMP 208 CLAMP odpowiedni 208 do Opaska zakres do mocowania węży szerokość lekkich taśmyi gładkich jedn. opakow. na zewnątrz... VPE Nr zam. wewn. Ø węża Opaska do mocowania węży lekkich i gładkich na zewnątrz Właściwości: łatwy do szybkiego montażu; wielokrotnego użytku; dostosowany do przepisów dyrektywy RoHS Konstrukcja, materiał: jakość: W1; taśma opaski: stal ocynkowana; śruba: stal ocynkowana; korpus: stal ocynkowana; jakość: W2; taśma opaski: stal szlachetna = AISI 430; śruba: stal ocynkowana; korpus: stal szlachetna = AISI 430; jakość: W4; taśma opaski: stal szlachetna = AISI 304; śruba: stal szlachetna = AISI 304; korpus: stal szlachetna = AISI 304 warianty dostaw: inne wymiary dostępne na życzenie akcesoria: 228; 223; materiał W sztuk 24 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

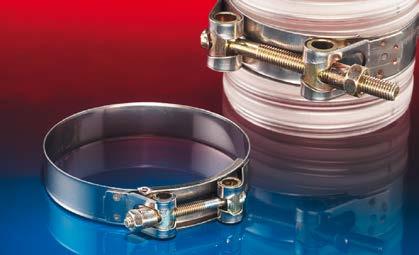

25 Akcesoria, elementy mocujące, technika łączenia CLAMP 211 Stabilna opaska ze sworzniem przegubowym do mocowania ciężkich i zewnętrznie gładkich węży Właściwości: łatwy do szybkiego montażu; wielokrotnego użytku; dostosowany do przepisów dyrektywy RoHS Konstrukcja, materiał: jakość: W1; taśma opaski: stal ocynkowana; śruba: stal ocynkowana; jakość: W2; taśma opaski: stal szlachetna = AISI 430; śruba: stal ocynkowana; jakość: W4; taśma opaski: stal szlachetna = AISI 304; śruba: stal szlachetna = AISI 304 warianty dostaw: inne wymiary dostępne na życzenie akcesoria: CLAMP zakres 211 mocowania Stabilna opaska szerokość sworzniem taśmy przegubowym jedn. opakow. VPE do mocowania ciężkich i zewnętrznie gładkich węży sztuk Nr zam. materiał W CLAMP 212 EC Spiralna opaska zaciskowa z mostkiem i z uziemieniem do mocowania zewnętrznie pofałdowanych węży ze spiralą Właściwości: uziemienie bez rozizolowywania drutu i uszkadzania węża; w wysokim stopniu szczelne i odporne na rozciąganie połączenie dzięki specjalnej geometrii mostka; łatwy do szybkiego montażu; wielokrotnego użytku; dostosowany do przepisów dyrektywy RoHS Konstrukcja, materiał: jakość: W2; taśma opaski: stal szlachetna = AISI 430; śruba: stal ocynkowana; korpus: stal szlachetna = AISI 430; mostek: stal szlachetna = AISI 304 (INOX); śruba uziemiająca: stal szlachetna (INOX) warianty dostaw: inne wymiary dostępne na życzenie akcesoria: CLAMP odpowiedni 212 EC do Spiralna opaska zakres mocowania zaciskowa z mostkiem szerokość i z taśmy Nr zam. uziemieniem wewn. Ø węża do mocowania zewnętrznie pofałdowanych węży ze spiralą Opaska zaciskowa z przewodem uziemiającym Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 25

26 Akcesoria, elementy mocujące, technika łączenia CLAMP 217 Spiralna opaska zaciskowa z oczkiem do mocowania zewnętrznie pofałdowanych węży ze spiralą Właściwości: w wysokim stopniu szczelne i odporne na rozciąganie połączenie dzięki specjalnej geometrii mostka; łatwy do szybkiego montażu; wielokrotnego użytku; dostosowany do przepisów dyrektywy RoHS Konstrukcja, materiał: jakość: W2; taśma opaski: stal szlachetna = AISI 430; śruba: stal ocynkowana; korpus: stal szlachetna = AISI 430; mostek: stal szlachetna = AISI 304 (INOX); oczko mocujące: stal ocynkowana warianty dostaw: inne wymiary dostępne na życzenie CLAMP odpowiedni 217 Spiralna do opaska zakres zaciskowa mocowania z oczkiem do mocowania wewn. Ø wężazewnętrznie pofałdowanych węży ze szerokość taśmy Nr zam. spiralą akcesoria: CLAMP 213 Spiralna opaska zaciskowa z zatrzaskiem do mocowania zewnętrznie pofałdowanych węży ze spiralą Właściwości: w wysokim stopniu szczelne i odporne na rozciąganie połączenie dzięki specjalnej geometrii mostka; łatwy do szybkiego montażu; wielokrotnego użytku; dostosowany do przepisów dyrektywy RoHS Konstrukcja, materiał: jakość: W2; taśma opaski: stal szlachetna CLAMP 213 odpowiedni Spiralna do opaska zaciskowa z zatrzaskiem szerokość taśmy Nr zam. do mocowania wewn. zewnętrznie Ø węża pofałdowanych węży ze spiralą = AISI 430; zamknięcie: stal szlachetna (INOX); mostek: stal szlachetna = AISI 304 warianty dostaw: inne wymiary dostępne na życzenie akcesoria: CONNECT 228 Elastyczna taśma ochronna na opaskę NEW Właściwości: łatwy do szybkiego montażu; wielokrotnego użytku; bardzo odporny na ścieranie; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C CONNECT 228 odpowiedni Elastyczna do taśma ochronna na Nr zam. opaskę wewn. Ø węża 1,5 / / ,36 / ,5 / / ,5 / / ,5 / / / ,3 / ,5 / / / warianty dostaw: inne wymiary dostępne na życzenie; czarny (standard); kolory specjalne: całościowo barwiony akcesoria: 212; 216; 208; Konstrukcja, materiał: ścianka: poliuretan 26 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

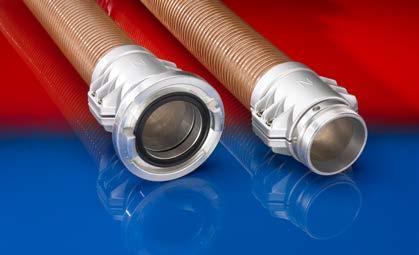

27 Akcesoria, elementy mocujące, technika łączenia CONNECT 230 Specjalne szybkozłącze z półobejmami zaciskowymi, przeznaczone do silosów i pojazdów-cystern, wyposażonych w szybkozłącza: typu Storz, przyłącze gwintowane itd. Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: specjalny, ukształtowany w formie gwintu profil dwóch półobejm zaciskowych, dostosowany do zewnętrznego kształtu węża; łatwy do szybkiego montażu; wielokrotnego użytku; odporny na wibracje; gwint zgodny z DIN ISO 228; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C CONNECT śred. 230 Spec. Odstępszybkozłącze gwint z półobejmami Pasująca do zacisk., węża przezn. masa do Nr zam. silosów znamionowa i pojazdów-cystern, zaczepów wyp. w szybkozłącza: typu Storz, przyłącze gwint. kg / szt. montaż z uziemieniem drutu ze stali sprężynowej do króćca; (proszę oddzielnie wybrać wąż, króciec oraz system łączenia węży) Króciec gwintowany z aluminium 75 - G , G , króciec gwintowany ze stali ocynkowanej galwanicznie 75 - G , G , Nasadka gwintowa stal nierdzewna (stemplowana) = AISI G , G , Nasadka gwintowa stal nierdzewna (stemplowana) = AISI 316L 75 - G , G , Zacisk uszczelka: Aluminium , , aluminiowe złącze typu Storz , , Konstrukcja, materiał: dwie półobejmy zaciskowe z aluminium; śruba i nakrętka: oksydowana stal ocynkowana; króciec: materiał wg tabeli warianty dostaw: inne wymiary dostępne na życzenie Assembly CONNECT SAFETY CLAMP ASSEMBLY 231 Microbe FOOD Assembly 1 CONNECT śred. SAFETY CLAMP odpowiedni ASSEMBLY do 231 Uniwersalne jedn. opakow. szybkozłącze VPE z dwoma Nr zam NEW półobejmami znamionowa zaciskowymi, ew. wewn. razem Ø węża z montażem... 3 All rights reserved PATENTED All rights reserved Uniwersalne szybkozłącze z dwoma półobejmami zaciskowymi, ew. razem z montażem Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: specjalna wkładka uszczelniająca, ukształtowana w formie gwintu, dopasowana do zewnętrznego kształtu węża; łatwy do szybkiego montażu; wielokrotnego użytku; odporny na wibracje; Uszczelnienie z dopuszczeniem spożywczym wg: FDA 21 CFR i , rozporządzenie unijne 10/2011 oraz najnowsze rozporządzenie 2015/174; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: AIRDUC wąż profilowy; opatentowane szybkozłącze; dwie półobejmy zaciskowe z aluminium; wkładka uszczelniająca z poliuretanu eterowego premium ( ); śruba i nakrętka: oksydowana stal ocynkowana; króciec: opcjonalnie do wyboru warianty dostaw: inne wymiary dostępne na życzenie akcesoria: 234, 245, 247, 249 sztuk montaż z uziemieniem drutu ze stali sprężynowej do króćca; (proszę oddzielnie wybrać wąż, króciec oraz system łączenia węży) 25 ø ø ø ø ø ø Ø ø ø System zaciskowy (zacisk, uszczelka, śruba i nakrętka) ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø Część zapasowa uszczelka ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 27

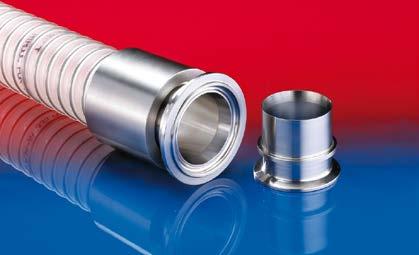

28 Akcesoria, elementy mocujące, technika łączenia CONNECT PRESS ASSEMBLY 232 Microbe FOOD Assembly Szybkozłącze zaciskowe łącznie z montażem NEW All rights reserved PATENTED All rights reserved Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: specjalna wkładka uszczelniająca, ukształtowana w formie gwintu, dopasowana do zewnętrznego kształtu węża; odporny na wibracje; Uszczelnienie z dopuszczeniem spożywczym wg: FDA 21 CFR i , rozporządzenie unijne 10/2011 oraz najnowsze rozporządzenie 2015/174; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: opatentowane szybkozłącze; AIRDUC wąż profilowy; tuleja: stal nierdzewna = AISI 316L; wkładka uszczelniająca z poliuretanu eterowego premium ( ); króciec: opcjonalnie do wyboru warianty dostaw: inne wymiary dostępne na życzenie akcesoria: 234, 245, 247, 249 CONNECT PRESS śred. ASSEMBLY 232 Szybkozłącze odpowiedni zaciskowe do łącznie z montażem... Nr zam. znamionowa wewn. Ø węża Montaż: wciskanie; z uziemieniem drutu ze stali sprężynowej do króćca; (proszę oddzielnie wybrać wąż, króciec oraz system łączenia węży) 25 ø ø ø ø ø ø Ø ø ø system łączenia węży (tuleja wciskana, wkładka uszczelniająca); tuleja: Aluminium ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø system łączenia węży (tuleja wciskana, wkładka uszczelniająca); tuleja wciskana ze stali szlachetnej (z próbą stali) = AISI 316L ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø ø NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

29 Akcesoria, elementy mocujące, technika łączenia CONNECT MOULD ASSEMBLY 233 Microbe FOOD Assembly Szybkozłącze odlewane łącznie z montażem NEW Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: odporny na wibracje; ścianki przystosowane do kontaktu z żywnością wg dyrektywy 10/2011; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: AIRDUC wąż profilowy; ścianka: specjalny poliuretan eterowy premium (Pre PUR ); króciec: opcjonalnie do wyboru warianty dostaw: inne wymiary dostępne na życzenie akcesoria: 234, 245, 247, 249 CONNECT śred. MOULD ASSEMBLY masa 233 Szybkozłącze odlewane odpowiedni łącznie do z montażem... Nr zam. znamionowa wewn. Ø węża kg / szt. Montaż odlewanie; materiał odlewniczy biały, z dopuszczeniem do kontaktu ze środkami spożywczymi; z uziemieniem drutu ze stali sprężynowej do króćca; (proszę oddzielnie wybrać wąż i króciec) 25 0,060 ø ,070 ø ,100 ø ,110 ø ,155 ø ,220 ø ,320 Ø ,400 ø ,700 ø Montaż odlewanie; materiał odlewniczy biały, z dopuszczeniem do kontaktu ze środkami spożywczymi; bez uziemienia; (proszę oddzielnie wybrać wąż i króciec) 25 0,060 ø ,070 ø ,100 ø ,110 ø ,155 ø ,220 ø ,320 Ø ,400 ø ,700 ø Montaż odlewanie; materiał odlewniczy czarny, bez dopuszczenia do kontaktu ze środkami spożywczymi; z uziemieniem drutu ze stali sprężynowej do króćca; (proszę oddzielnie wybrać wąż i króciec) 25 0,060 ø ,070 ø ,100 ø ,110 ø ,155 ø ,220 ø ,320 Ø ,400 ø ,700 ø Montaż odlewanie; bez uziemienia; materiał odlewniczy czarny, bez dopuszczenia do kontaktu ze środkami spożywczymi; (proszę oddzielnie wybrać wąż i króciec) 25 0,060 ø ,070 ø ,100 ø ,110 ø ,155 ø ,220 ø ,320 Ø ,400 ø ,700 ø Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 29

30 ID G Akcesoria, elementy mocujące, technika łączenia CONNECT THREAD FITTING 234 FOOD Assembly króciec gwintowany L NEW Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: gwint zgodny z DIN ISO 228; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C warianty dostaw: inne wymiary dostępne na życzenie; szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe akcesoria: 231, 232, 233 CONNECT śred. THREAD FITTING gwint 234 króciec masa gwintowany... odpowiedni do Nr zam. znamionowa wewn. Ø węża kg / szt. króciec gwintowany wg DIN ISO 228; Aluminium; (proszę oddzielnie wybrać wąż i montaż) 25 G1 0,120 ø G1 1/4 0,160 ø G1 1/2 0,180 ø G1 1/2 0,210 ø G2 0,290 ø G2 1/2 0,310 ø G3 0,400 Ø G3 0,480 ø G4 0,700 ø króciec gwintowany wg DIN ISO 228; stal ocynkowana galwanicznie; (proszę oddzielnie wybrać wąż i montaż) 25 G1 0,360 ø G1 1/4 0,450 ø G1 1/2 0,520 ø G1 1/2 0,610 ø G2 0,850 ø G2 1/2 0,896 ø G3 1,000 Ø G3 1,400 ø G4 2,030 ø króciec gwintowany wg DIN ISO 228; stal szlachetna (z próbą stali) = AISI 304; (proszę oddzielnie wybrać wąż i montaż) 25 G1 0,360 ø G1 1/4 0,450 ø G1 1/2 0,520 ø G1 1/2 0,610 ø G2 0,850 ø G2 1/2 0,896 ø G3 1,000 Ø G3 1,400 ø G4 2,030 ø króciec gwintowany wg DIN ISO 228; stal szlachetna (z próbą stali) = AISI 316L; (proszę oddzielnie wybrać wąż i montaż) 25 G1 0,360 ø G1 1/4 0,450 ø G1 1/2 0,520 ø G1 1/2 0,610 ø G2 0,850 ø G2 1/2 0,896 ø G3 1,000 Ø G3 1,400 ø G4 2,030 ø NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

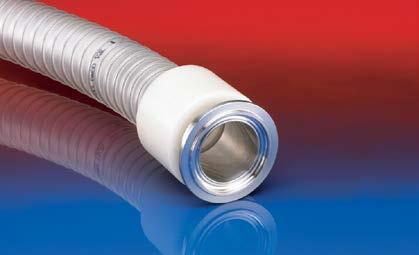

31 Akcesoria, elementy mocujące, technika łączenia CONNECT TRI-CLAMP FITTING 245 FOOD Assembly Króciec TRI-Clamp w oparciu o normy DIN oraz ISO 2852 Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: armatura: stal szlachetna (z próbą stali) = AISI 316L; odpowiednie akcesoria składające się z: uszczelki (z białego silikonu, FDA), króćca (ze stali szlachetnej , z próbą stali), opaski (ze stali szlachetnej) warianty dostaw: inne wymiary dostępne na życzenie; szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe akcesoria: 231, 232, 233 CONNECT śred. TRI-CLAMP średnica znamionowa FITTING zewn. 245 ØKróciec TRI- masa Clamp znamionowaw oparciu o normy DIN kołnierza oraz ISO 2852 w calach kg / szt. odpowiedni do wewn. Ø węża Nr zam. króciec TRI-CLAMP DIN 32676; stal szlachetna (z próbą stali) = AISI 316L; (proszę oddzielnie wybrać wąż i montaż) 25-50,5 0,090 ø ,5 0,090 ø ,5 0,080 ø ,0 0,160 ø ,0 0,180 ø ,0 0,380 ø ,0 0,420 ø króciec TRI-Clamp ISO 2852; stal szlachetna (z próbą stali) = AISI 316L; (proszę oddzielnie wybrać wąż i montaż) - 1" 50,5 0,090 ø /2" 50,5 0,110 ø " 64,0 0,160 ø /2" 77,5 0,170 ø " 91,0 0,350 Ø " 119,0 0,420 ø odpowiednie akcesoria; uszczelka DIN 32676; biały silikon 25-50,5 - ø ,5 - ø ,5 - ø ,0 - ø ,0 - ø ,0 - ø ,0 - ø odpowiednie akcesoria; uszczelka ISO 2852; biały silikon - 1" 50,5 - ø /2" 50,5 - ø " 64,0 - ø /2" 77,5 - ø " 91,0 - Ø " 119,0 - ø odpowiednie akcesoria; króciec do przyspawania DIN ,5 - ø ,5 - ø ,5 - ø ,0 - ø ,0 - ø ,0 - ø ,0 - ø odpowiednie akcesoria; króciec do przyspawania ISO " 50,5 - ø /2" 50,5 - ø " 64,0 - ø /2" 77,5 - ø " 91,0 - Ø " 119,0 - ø odpowiednie akcesoria; opaska zaciskowa; stal szlachetna 25 / 32 / 38 1" 50, / " 64, /2" 77, " 91, , " 119, Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 31

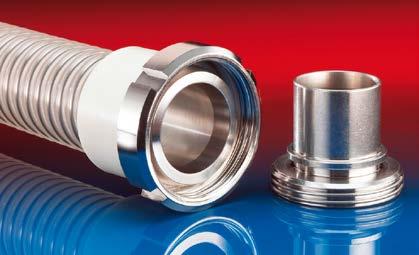

32 Akcesoria, elementy mocujące, technika łączenia CONNECT DAIRY FITTING 247 FOOD Assembly CONNECT śred. DAIRY ø wewn. FITTING 247 gwint Króciec zgodny masa z normą DIN odpowiedni 2826/ do Nr zam. znamionowa d1 wewn. Ø węża Króciec zgodny z normą DIN 2826/11887 Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: armatura: stal nierdzewna = AISI 304 lub (ostemplowana) = AISI 316Ti; Złącze gwintowane z jasnoniebieską nitrylową uszczelką (NBR) warianty dostaw: inne wymiary dostępne na życzenie; szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe akcesoria: 231, 232, 233 kg / szt. króciec stożkowy wg DIN 2826/11851; stal szlachetna (z próbą stali) = AISI 304; (proszę oddzielnie wybrać wąż i montaż) 25 21,00 RD 52x1/6 0,360 ø ,00 RD 58x1/6 0,440 ø ,00 RD 65x1/6 0,510 ø ,00 RD 65x1/6 0,600 ø ,90 RD 78x1/6 0,840 ø ,00 RD 95x1/6 1,470 ø ,60 RD 110x1/4 1,750 Ø ,00 RD 110x1/4 1,950 ø ,50 RD 130x1/4 2,670 ø króciec gwintowany wg DIN 2826/11851; stal szlachetna (z próbą stali) = AISI 304; (proszę oddzielnie wybrać wąż i montaż) 25 21,00 RD 52x1/6 0,270 ø ,00 RD 58x1/6 0,310 ø ,00 RD 65x1/6 0,350 ø ,00 RD 65x1/6 0,380 ø ,90 RD 78x1/6 0,500 ø ,00 RD 95x1/6 0,850 ø ,60 RD 110x1/4 0,960 Ø ,00 RD 110x1/4 1,070 ø ,50 RD 130x1/4 1,410 ø króciec stożkowy wg DIN 2826/11851; stal szlachetna (z próbą stali) = AISI 316Ti; (proszę oddzielnie wybrać wąż i montaż) 25 21,00 RD 52x1/6 0,360 ø ,00 RD 58x1/6 0,440 ø ,00 RD 65x1/6 0,510 ø ,00 RD 65x1/6 0,600 ø ,90 RD 78x1/6 0,840 ø ,00 RD 95x1/6 1,470 ø ,60 RD 110x1/4 1,750 Ø ,00 RD 110x1/4 1,940 ø ,50 RD 130x1/4 2,670 ø króciec gwintowany wg DIN 2826/11851; stal szlachetna (z próbą stali) = AISI 316Ti; (proszę oddzielnie wybrać wąż i montaż) 25 21,00 RD 52x1/6 0,270 ø ,00 RD 58x1/6 0,310 ø ,00 RD 65x1/6 0,350 ø ,00 RD 65x1/6 0,380 ø ,90 RD 78x1/6 0,500 ø ,00 RD 95x1/6 0,850 ø ,60 RD 110x1/4 0,960 Ø ,00 RD 110x1/4 1,070 ø ,50 RD 130x1/4 1,410 ø CONNECT ASEPTIC FITTING 249 FOOD Assembly Króciec aseptyczny w oparciu o normę DIN Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: armatura: stal szlachetna (z próbą stali) = AISI 316L CONNECT śred. ASEPTIC zewn. Ø FITTING ø wewn. 249 Króciec gwint aseptyczny masa w oparciu odpowiedni o normę do DIN Nr zam. znamionowa kołnierza d1 wewn. Ø węża kg / szt. króciec aseptyczny wg DIN , kształt uszczelki A Clamp; stal szlachetna (z próbą stali) = AISI 316L; (proszę oddzielnie wybrać wąż i montaż) 25 50,50 26,00-0,150 ø ,50 32,00-0,180 ø ,00 38,00-0,190 ø ,50 50,00-0,340 ø ,00 66,00-0,400 ø ,00 81,00-0,450 ø ,00 100,00-0,330 ø króciec aseptyczny wg DIN , kształt uszczelki A połączenie gwintowane / króciec stożkowy; stal szlachetna (z próbą stali) = AISI 316L; (proszę oddzielnie wybrać wąż i montaż) 25-26,00 RD 52x1/6 0,360 ø ,00 RD 58x1/6 0,440 ø ,00 RD 65x1/6 0,360 ø ,00 RD 78x1/6 0,440 ø ,00 RD 95x1/6 1,380 ø ,00 RD 110x1/4 1,900 ø ,00 RD 130x1/4 2,610 ø warianty dostaw: inne wymiary dostępne na życzenie; szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe akcesoria: 231, 232, NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

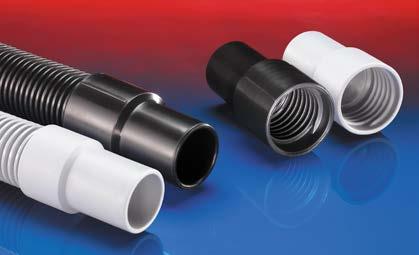

33 Akcesoria, elementy mocujące, technika łączenia CONNECT Abr. Microbe Assembly Miękka złączka do nasuwania na króćce lub do wsuwania do rur Zastosowania: odkurzacze przemysłowe, odkurzacze; Pojazdy komunalne: zamiatarki; Pojazdy komunalne: kosiarki, urządzenia do zbierania liści; Maszyny szorująco-zbierające, maszyny do czyszczenia podłóg Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe; bardzo odporny na ścieranie; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: ścianka: specjalny poliuretan eterowy premium (Pre PUR ) warianty dostaw: inne wymiary dostępne na życzenie; czarny (standard); kolory specjalne: całościowo barwiony; szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe CONNECT zalecana 240 zalecana Miękka głębokość złączka całkowita do nasuwania masa na króćce odpowiedni lub do do wsuwania Nr zam. do rur Ø króćca długość króćca wkręcania na wąż długość kg / szt. wewn. Ø węża Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , , , , , , , , , , , , , , Do nakręcenia; Nadaje się do węża , , , , , , , , , , , , , wstępnie zmontowane , , , , , , , , , , , , , CONNECT 240 EC Abr. Microbe AS Ex EL CONNECT zalecana 240 zalecana EC Miękka głębokość złączka do całkowita nasuwania na masa króćce odpowiedni lub do wsuwania do Nr do zam. rur; elektrycznie Ø króćca przewodzący... długość wkręcania długość wewn. Ø węża króćca na wąż kg / szt. Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , , , , , odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; ścianki permanentnie antystatyczne: rezystancja skrośna i powierzchniowa <10³ Ω; dostosowany do przepisów dyrektywy RoHS Miękka złączka do nasuwania na króćce lub do wsuwania do rur; elektrycznie przewodzący Zastosowania: odkurzacze przemysłowe, odkurzacze Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); bardzo odporny na ścieranie; Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: ścianka wykonanie przewodząca elektrycznie < 10³ Ω: elektrycznie przewodzący premium ester poliuretan ( ) warianty dostaw: inne wymiary dostępne na życzenie; czarny (standard); kolory specjalne: całościowo barwiony Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 33

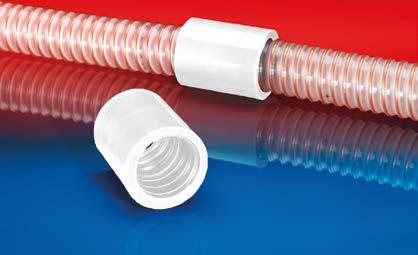

34 Akcesoria, elementy mocujące, technika łączenia CONNECT FOOD NEW Miękka złączka do nasuwania na króćce lub do wsuwania do rur; do kontaktu z żywnością Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek; odkurzacze przemysłowe, odkurzacze Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe; bardzo odporny na ścieranie; ścianki przystosowane do kontaktu z żywnością wg dyrektywy 10/2011WE & 2015/174; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: ścianka: specjalny poliuretan eterowy premium (Pre PUR ) warianty dostaw: inne wymiary dostępne na życzenie; kolory specjalne: całościowo barwiony Abr. Microbe FOOD Assembly CONNECT zalecana 240 zalecana FOOD głębokość Miękka całkowita złączka do nasuwania masa odpowiedni na króćce do lub do Nr wsuwania zam. do Ø króćca rur; do kontaktu długość z żywnością... wkręcania długość wewn. Ø węża króćca na wąż kg / szt. Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , , , , , , , , , , , , , , Do nakręcenia; Nadaje się do węża , , , , , , , , , , , , , wstępnie zmontowane , , , , , , , , , , , , , , CONNECT 242 Abr. Microbe Assembly króciec gwintowany Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe; bardzo odporny na ścieranie; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; gwint zgodny z DIN ISO 228; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: ścianka: specjalny poliuretan eterowy premium (Pre PUR ) warianty dostaw: inne wymiary dostępne na życzenie; czarny (standard); kolory specjalne: całościowo barwiony; szczelny na gazy CONNECT gwint G 242 głębokość króciec gwintowany... długość całkowita masa odpowiedni do Nr zam. wkręcania na wąż gwintu długość kg / szt. wewn. Ø węża Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, 345 2,00" 45 23,8 86 0, ,25" 45 25,5 87 0, ,50" 45 26,5 89 0, ,00" 47 29,8 97 0, ,00" 51 35, , ,00" 58 40, , ,00" 68 40, , Do nakręcenia; Nadaje się do węża 356 2,00" 45 23,8 86 0, ,25" 45 25,5 87 0, ,50" 45 26,5 89 0, ,00" 47 29,8 97 0, ,00" 51 35, , ,00" 58 40, , ,00" 68 40, , wstępnie zmontowane; (proszę wybrać wąż oddzielnie) 2,00" 45 23,8 86 0, ,25" 45 25,5 87 0, ,50" 45 26,5 89 0, ,00" 47 29,8 97 0, ,00" 51 35, , ,00" 58 40, , ,00" 68 40, , i ciecze, w wykonaniu zatopionym na stałe 34 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

35 Akcesoria, elementy mocujące, technika łączenia CONNECT 243 Abr. Microbe Assembly Rura z wywiniętym kołnierzem, kompatybilna z najpowszechniej stosowanymi systemami w branży wentylacji, np. wg standardu firmy Jacob Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe; bardzo odporny na ścieranie; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: rura z wywiniętym obrzeżem: blacha ocynkowana; ścianka: specjalny poliuretan eterowy premium (Pre PUR ) warianty dostaw: inne wymiary dostępne na życzenie; czarny CONNECT odpowiedni do 243 Rura głębokość z wywiniętym całkowita kołnierzem, masa kompatybilna odpowiedni z najpowszechniej do Nr zam. Ø stosowanymi systemu rurowego systemami wkręcania w branży długość wentylacji, np. wg standardu wewn. firmy Ø węża na wąż Jacob kg / szt. Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , , , , , , , Do nakręcenia; Nadaje się do węża , , , , , , , wstępnie zmontowane , , , , , , , (standard); kolory specjalne: całościowo barwiony; stal szlachetna (INOX); szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe CONNECT 243 FOOD Abr. Microbe FOOD Assembly Rura z wywiniętym kołnierzem, kompatybilna z najpowszechniej stosowanymi systemami w branży wentylacji, np. wg standardu firmy Jacob; do kontaktu z żywnością Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe; bardzo odporny na ścieranie; ścianki przystosowane do kontaktu z żywnością wg dyrektywy 10/2011WE & 2015/174; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS CONNECT odpowiedni do 243 FOOD głębokość Rura z wywiniętym całkowita kołn., masa komp. z naj. odpowiedni stosowanymi do syst. Nr zam. w br. Ø wentylacji, systemu rurowego np. wg wkręcania stand. firmy Jacob; długośćdo kontaktu z żywnością wewn.... Ø węża na wąż kg / szt. Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , , , , , , , Do nakręcenia; Nadaje się do węża , , , , , , , wstępnie zmontowane , , , , , , Konstrukcja, materiał: rura z wywiniętym obrzeżem:stal szlachetna (INOX); ścianka: specjalny poliuretan eterowy premium (Pre PUR ) Zakres temperatur: -40 C do 90 C warianty dostaw: inne wymiary dostępne na życzenie; kolory specjalne: całościowo barwiony Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 35

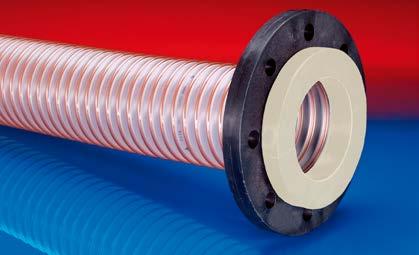

36 Akcesoria, elementy mocujące, technika łączenia CONNECT 244 Abr. Microbe Assembly Ruchomy kołnierz odpowiedni do przeciwkołnierza zgodnie z normą DIN 2632/2633, układ otworów wg DIN 2501 Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe; bardzo odporny na ścieranie; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: ruchomy kołnierz: polipropylen (PP) z wkładem stalowym; ścianka: specjalny poliuretan eterowy premium (Pre PUR ) warianty dostaw: inne wymiary dostępne na życzenie; kolory specjalne: całościowo barwiony; szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe odpowiedni CONNECT do Ø 244 koła Ruchomy osi otworów kołnierz liczba oraz odpowiedni Ø całkowita do przeciwkołnierza masa odpowiedni do Ø zgodnie wewn. rury z normą DIN 2632/2633, otworów układ na śrubyotworów długośćwg DIN wewn. Ø węża 2501 kg / szt. Nr zam. Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , x , , x , , x , , x , , x , , x , , x , , x , Do nakręcenia; Nadaje się do węża , x , , x , , x , , x , , x , , x , , x , , x , Do nakręcenia; Nadaje się do węża , x , , x , , x , wstępnie zmontowane; (proszę wybrać wąż oddzielnie) 51, x , , x , , x , , x , , x , , x , , x , , x , CONNECT 244 FOOD Ruchomy kołnierz odpowiedni do przeciwkołnierza zgodnie z normą DIN 2632/2633, układ otworów wg DIN 2501; do kontaktu z żywnością Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe; bardzo odporny na ścieranie; ścianki przystosowane do kontaktu z żywnością wg dyrektywy 10/2011WE & 2015/174; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: ruchomy kołnierz: polipropylen (PP) z wkładem stalowym; ścianka: specjalny poliuretan eterowy premium (Pre PUR ) Abr. Microbe FOOD Assembly odpowiedni CONNECT do 244 Ø koła FOOD osi otworów Ruchomy liczba kołnierz oraz Ø odp. całkowita do przeciwkołnierza masa odpowiedni zgodnie do Nr zam. z Ø normą wewn. rury DIN 2632/2633, układ otworów otworów na śruby wg długość DIN 2501; do kontaktu wewn. Ø węża z żywn. kg / szt. Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , x , , x , , x , , x , , x , , x , , x , , x , Do nakręcenia; Nadaje się do węża , x , , x , , x , , x , , x , , x , , x , , x , wstępnie zmontowane; (proszę wybrać wąż oddzielnie) 51, x , , x , , x , , x , , x , , x , , x , , x , warianty dostaw: inne wymiary dostępne na życzenie; kolory specjalne: całościowo barwiony 36 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

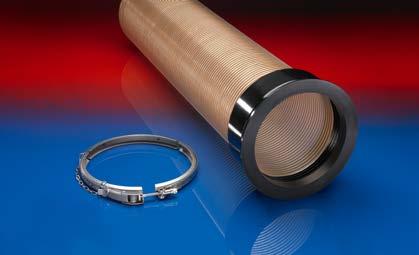

37 Akcesoria, elementy mocujące, technika łączenia CONNECT 245 CONE FLANGE Abr. Microbe Assembly Kołnierz stożkowy, szybkozłącze odpowiednie do króćca wg normy DIN 3016 część 3 Zastosowania: Koparki ssące; Pojazdy komunalne: zamiatarki Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); bardzo odporny na ścieranie; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS CONNECT śred. zewn. 245 ØCONE całkowita FLANGE masa Kołnierz odpowiedni stożkowy, do pojedyncza część znamionowa szybkozłącze kołnierza odpowiednie długość do króćca wg wewn. normy Ø węża DIN 3016 część 3 kg / szt. Nr zam , ø 250 kołnierz stożkowy, czarny, nasuwany , VAC-TRUCK ORANGE kołnierz stożkowy, Ø250 czarny, nasuwany , VAC-TRUCK ORANGE TRI-CLAMP kołnierz Ø 250; 355/356 Ø250 stożkowy, czarny, odlew ,240 - opaska zaciskowa szybkozłączna , ø 250 Kołnierz stożkowy wzmocniony, czarny, nakręcany , VAC-TRUCK ORANGE Kołnierz stożkowy wzmocniony, Ø250 czarny, nakręcany , VAC-TRUCK ORANGE Kołnierz stożkowy wzmocniony, und 356 Ø250 czarny, odlew ,50 - Szybkozłącze wzmocnione Konstrukcja, materiał: ścianka: specjalny poliuretan eterowy premium (Pre PUR ) warianty dostaw: inne wymiary dostępne na życzenie; czarny (standard); kolory specjalne: całościowo barwiony; szczelny na gazy i ciecze, w wykonaniu zatopionym na stałe Zakres temperatur: -40 C do 90 C CONNECT 245 Abr. Microbe Assembly Złącze typu TRI-Clamp odpowiednie do króćca wg DIN Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); bardzo odporny na ścieranie; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: ścianka: specjalny poliuretan eterowy premium (Pre PUR ) warianty dostaw: inne wymiary dostępne na życzenie; kolory specjalne: całościowo barwiony akcesoria: TRI-CLAMP 245 CONNECT śred. 245 zewn. Złącze Ø typu Rura TRI-Clamp całkowita odpowiednie masa do króćca odpowiedni wg DIN do znamionowa kołnierza Ø wewn. długość wewn. Ø węża Nr zam. kg / szt. Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, Do nakręcenia; Nadaje się do węża , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, wstępnie zmontowane; (proszę wybrać wąż oddzielnie) 32 50, ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 37

38 Akcesoria, elementy mocujące, technika łączenia CONNECT 245 FOOD Złącze typu TRI-Clamp odpowiednie do króćca wg DIN 32676; do kontaktu z żywnością Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); bardzo odporny na ścieranie; ścianki przystosowane do kontaktu z żywnością wg dyrektywy 10/2011WE & 2015/174; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 90 C Konstrukcja, materiał: ścianka: specjalny poliuretan eterowy premium (Pre PUR ) warianty dostaw: inne wymiary dostępne na życzenie; kolory specjalne: całościowo barwiony Abr. Microbe FOOD Assembly CONNECT śred. 245 zewn. FOOD Ø Złącze Ruratypu TRI-Clamp całkowita odpowiednie masa odpowiedni do króćca do wg DIN Nr 32676; zam. znamionowa do kontaktu z kołnierza żywnością... Ø wewn. długość wewn. Ø węża kg / szt. Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, Do nakręcenia; Nadaje się do węża , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, wstępnie zmontowane; (proszę wybrać wąż oddzielnie) 32 50, ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,0 0, , ,5 0, akcesoria: TRI-CLAMP 245 CONNECT 246 Abr. Microbe Assembly Złącze śrubowe do podłączenia, przedłużenia lub naprawy węży ze spiralą Zastosowania: odkurzacze przemysłowe, odkurzacze Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); bardzo odporny na ścieranie; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS CONNECT śred. 246 głębokość Złącze śrubowe całkowita do podłączenia, masa przedłużenia odpowiedni lub naprawy do węży Nr zam. ze spiralą znamionowa wkręcania na wąż długość kg / szt. wewn. Ø węża Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , , , , , , , , , Do nakręcenia; Nadaje się do węża , , , , , , , , warianty dostaw: inne wymiary dostępne na życzenie; kolory specjalne: całościowo barwiony Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: ścianka: specjalny poliuretan eterowy premium (Pre PUR ) 38 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

39 Akcesoria, elementy mocujące, technika łączenia CONNECT 246 FOOD Złącze śrubowe do podłączenia, przedłużenia lub naprawy węży ze spiralą; do kontaktu z żywnością Zastosowania: przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki; transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, systemy dozujące; prasy do tabletek; odkurzacze przemysłowe, odkurzacze Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); bardzo odporny na ścieranie; ścianki przystosowane do kontaktu z żywnością wg dyrektywy 10/2011WE & 2015/174; bezwonny i bezsmakowy; odporny na mikroby i hydrolizę; dobra odporność na oleje, benzynę oraz chemikalia; dostosowany do przepisów dyrektywy RoHS Abr. Microbe FOOD Assembly CONNECT śred. 246 głębokość FOOD Złącze śrubowe całkowita do podłączenia, masa przedłużenia odpowiedni do lub naprawy Nr zam. węży ze znamionowa spiralą; do kontaktu wkręcania z żywnością... długość wewn. Ø węża na wąż kg / szt. Do nakręcenia; Nadaje się do węża 350, 351, 355, 533, 341, , , , , , , , , , Do nakręcenia; Nadaje się do węża , , , , , , , Zakres temperatur: -40 C do 90 C; krótkotrwale do 125 C Konstrukcja, materiał: ścianka: specjalny poliuretan eterowy premium (Pre PUR ) warianty dostaw: inne wymiary dostępne na życzenie; kolory specjalne: całościowo barwiony CONNECT 223 CONNECT zakres 223 Opaska długość termokurczliwa odpowiedni do łączenia do węży jedn. ze opakow. sobą VPE lub węża z Nr króćcem... zam. redukcji wewn. Ø węża Opaska termokurczliwa do łączenia węży ze sobą lub węża z króćcem Właściwości: dopasowujący się do każdej powierzchni; łatwy do szybkiego montażu; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -40 C do 125 C Konstrukcja, materiał: poliolefina warianty dostaw: inne wymiary dostępne na życzenie; czarny (standard) mufy ok. sztuk akcesoria: 208; Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 39

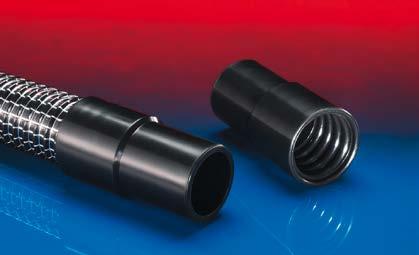

40 Akcesoria, elementy mocujące, technika łączenia CONNECT 226 CONNECT zalecana 226 zalecana Miękka złączka głębokośćdo węży całkowita typu SuperFlex... masa odpowiedni do Nr zam. Ø króćca długość króćca wkręcania na wąż długość kg / szt. wewn. Ø węża , , , , , , , , , Miękka złączka do węży typu SuperFlex Zastosowania: odkurzacze przemysłowe, odkurzacze Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); dobra odporność na ługi i kwasy; dobra odporność chemiczna; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -20 C do 70 C; krótkotrwale do 80 C Konstrukcja, materiał: ścianka: wysokiej jakości miękki PVC warianty dostaw: inne wymiary dostępne na życzenie; czarny (standard) CONNECT 227 Miękka złączka do węży typu EVA Zastosowania: odkurzacze przemysłowe, odkurzacze Właściwości: łatwy do szybkiego montażu; wielokrotnego użytku; dobra odporność na ługi i kwasy; dobra odporność chemiczna; dostosowany do przepisów dyrektywy RoHS Zakres temperatur: -20 C do 70 C; krótkotrwale do 80 C CONNECT zalecana 227 zalecana Miękka złączka głębokośćdo węży całkowita typu EVA Ø króćca długość króćca wkręcania na wąż długość masa kg / szt. odpowiedni do wewn. Ø węża Nr zam. kolor szary , , , , kolor czarny , , , , przewodząca ładunek elektryczny < 10⁴Ω kolor czarny , , , Konstrukcja, materiał: ścianka: wysokiej jakości miękki PVC; ścianka wykonanie przewodząca elektrycznie < 10⁴ Ω: elektrycznie przewodzący wysokogatunkowy miękki PVC warianty dostaw: inne wymiary dostępne na życzenie; szary (standard); czarny (standard) 40 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

41 d1 d1 l1 l1 l3 l3 l2 l2 d2 Akcesoria, elementy mocujące, technika łączenia CONNECT Łącznik / redukcja węża z blachy Właściwości: łatwy do szybkiego montażu; do wielokrotnego użytku (wersja z wężem nakręcanym); dostosowany do przepisów dyrektywy RoHS Zakres temperatur: 200 C Konstrukcja, materiał: blacha ocynkowana warianty dostaw: inne wymiary dostępne na życzenie; stal szlachetna (INOX) akcesoria: 212; 216; 208; 211; 212 EC; 217; 213; 228; 223 CONNECT odpowiedni do odpowiedni Łącznik do / długość redukcja długość węża z wewn. blachy Ø węża d1 wewn. Ø węża d2 króćca l1 króćca l2 całkowita długość l3 grubość ścianki masa kg / szt. Nr zam. łącznik węża ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,7 1, ,7 1, ,7 1, ,7 1, ,7 1, ,7 1, ,7 2, ,7 2, redukcja węża ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,7 1, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 1, ,6 0, ,7 1, ,7 1, Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 41

42 l a t b d s l a d s Akcesoria, elementy mocujące, technika łączenia CONNECT 202 l a a l CONNECT s 202 Elementy a do połączenia l i mocowania masa węży odpowiedni metalowych... do Nr zam. wewn. Ø węża d s Elementy do połączenia i mocowania węży metalowych Właściwości: dostosowany do przepisów dyrektywy RoHS; Zamek bagnetowy 202: cylindryczny zamek bajonetowy, ewentualnie sprzęgło z kołkiem lub kołnierz w kształcie L, jednostronnie rozszerzony do zamocowania metalowego węża Konstrukcja, materiał: stal szlachetna (INOX) warianty dostaw: inne wymiary dostępne na życzenie kg / szt. połączenie bagnetowe 202 z kołkiem, ze stali szlachetnej (INOX) 1, , , , , , , , , , , , , , , , , , , , , , , , , , połączenie bagnetowe 202 ze szczeliną w kształcie L, ze stali szlechetnej (INOX) 1, , , , , , , , , , , , , , , , , , , , , , , , , , Montaż; (proszę wybrać wąż oddzielnie); Lutowanie (ocynk) Montaż; (proszę wybrać wąż oddzielnie); Nity CONNECT CONNECT s b Elementy t do połączenia a li mocowania masa węży odpowiedni metalowych... do Nr zam. wewn. Ø węża Elementy do połączenia i mocowania węży metalowych Właściwości: dostosowany do przepisów dyrektywy RoHS; Gniazdo 203: gniazdo cylindryczne, jednostronnie rozszerzony do zamocowania metalowego węża; króciec szczelinowy 204: cylindryczny króciec z dwoma szczelinami, jednostronne rozszerzenie służące do wsunięcia metalowego węża Konstrukcja, materiał: stal szlachetna (INOX) warianty dostaw: inne wymiary dostępne na życzenie kg / szt. króciec 203 stal szlachetna (INOX) 1, , , , , , , , , , , , , , , , , , , , , , , , , , króciec ze szczelinami 204 ze stali szlachetnej (INOX) 1, , , , , , , , , , , , , , , , , , , , , , , , , , Montaż; (proszę wybrać wąż oddzielnie); Lutowanie (ocynk) Montaż; (proszę wybrać wąż oddzielnie); Nity NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

43 Akcesoria, elementy mocujące, technika łączenia CONNECT 205 l a b d s k d1 Elementy do połączenia i mocowania węży metalowych Właściwości: dostosowany do przepisów dyrektywy RoHS; Kołnierz 205: gniazdo cylindryczne z obrotowym kołnierzem, jednostronnie rozszerzony do zamocowania metalowego węża Konstrukcja, materiał: stal szlachetna (INOX) CONNECT liczba s205 Elementy b kdo połączenia d1 a i mocowania l masawęży odpowiedni metalowych... do Nr zam. oraz Ø wewn. Ø węża otworów na śruby kg / szt. kołnierz 205 ze stali szlachetnej (INOX) 4x9,5 1, , x9,5 1, , x9,5 1, , x9,5 1, , x9,5 1, , x9,5 1, , x9,5 1, , x11,5 1, , x11,5 1, , x11,5 1, , x11,5 1, , x11,5 1, , Montaż; (proszę wybrać wąż oddzielnie); Nity Montaż; (proszę wybrać wąż oddzielnie); Lutowanie (ocynk) warianty dostaw: inne wymiary dostępne na życzenie CONNECT 206 CONNECT 206 liczba Elementy do połączenia i mocowania odpowiedni węży do metalowych... Nr zam. klamer wewn. Ø węża Elementy do połączenia i mocowania węży metalowych Właściwości: dostosowany do przepisów dyrektywy RoHS; Szybkozłącze 206, szybkozłącze z kilkoma mocowaniami, ewentualnie sprzęgło z klamrą lub płaskim kołnierzem, jednostronnie rozszerzony do zamocowania metalowego węża Konstrukcja, materiał: stal szlachetna (INOX) sztuk szybkozłącze 206 złącze z zaciskami ze stali szlachetnej (INOX) szybkozłącze 206 kołnierz ze stali szlachetnej (INOX) Montaż; (proszę wybrać wąż oddzielnie); Nity Montaż; (proszę wybrać wąż oddzielnie); Lutowanie (ocynk) warianty dostaw: inne wymiary dostępne na życzenie Dalsze dane techniczne podano na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie podane wartości zostały wyznaczone w temperaturze 20 C i są wartościami przybliżonymi. 43

44 Katalog węże techniczne Katalog branżowy węże techniczne Pre-PUR Abr. FOOD Pre-PUR Abr. FOOD Asortyment węży do ochrony kabli Katalog branżowy węże techniczne FLAME RETARD FOOD Pre-PUR Abr. FOOD Asortyment węży stosowanych w technice napowietrzania Katalog branżowy węże techniczne FLAME RETARD FOOD Pre-PUR Abr. FOOD Katalog branżowy węże techniczne Katalog branżowy węże techniczne Pre-PUR Abr. FOOD Pre-PUR Abr. FOOD Katalog branżowy węże techniczne Katalog branżowy węże techniczne Pre-PUR Abr. FOOD Pre-PUR Abr. FOOD Dalsze katalogi Dalsze katalogi WSZYSTKIE KATALOGI NORRES DOSTĘPNE DO ŚCIĄGNIĘCIA NA STRONIE Informacja IH 2016 CM3 ES4 IH 2016 IH 2016 NORRES SCHLAUCHTECHNIK WĘŻE DO WSZELKICH ZASTOSOWAŃ. NORRES INDUSTRIAL HOSES ASORTYMENT WĘŻY DO OCHRONY KABLI NORRES SCHLAUCHTECHNIK ASORTYMENT WĘŻY STOSOWANYCH W TECHNICE NAPOWIETRZANIA NORRES SCHLAUCHTECHNIK WĘŻE DO POJAZDÓW KOMUNALNYCH I MASZYN CZYSZCZĄCYCH NORRES SCHLAUCHTECHNIK WĘŻE DO PRZEMYSŁU SPOŻYWCZEGO I FARMACEUTYCZNEGO IH 2016 Katalog węże techniczne CM3 Asortyment węży do ochrony kabli ES4 Asortyment węży stosowanych w technice napowietrzania Katalog branżowy "Węże do pojazdów komunalnych i maszyn czyszczących" Katalog branżowy "Węże do przemysłu spożywczego i farmaceutycznego" IH 2016 IH 2016 IH 2016 IH 2016 IH 2016 NORRES SCHLAUCHTECHNIK WĘŻE DO PRZEMYSŁU ROLNICZEGO NORRES SCHLAUCHTECHNIK WĘŻE DO POJAZDÓW TRANSPORTU PUBLICZNEGO NORRES SCHLAUCHTECHNIK WĘŻE DO PRZEMYSŁU TWORZYW SZTUCZNYCH NORRES SCHLAUCHTECHNIK WĘŻE DO ODCIĄGU DYMÓW I PYŁÓW NORRES SCHLAUCHTECHNIK WĘŻE DO POJAZDÓW SSĄCYCH Katalog branżowy "Węże do przemysłu rolniczego" Katalog branżowy "Węże do pojazdów transportu publicznego" Katalog branżowy "Węże do przemysłu tworzyw sztucznych" Katalog branżowy "Węże do odciągu dymów i pyłów" Katalog branżowy "Węże do pojazdów ssących" 44 NORRES Polska Sp. z.o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne, Polska Tel

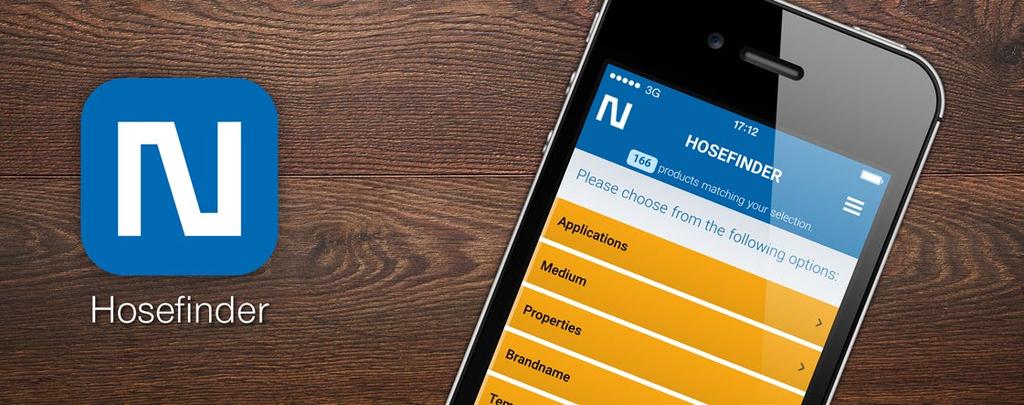

45 Wyszukiwarka węży fimy NORRES BEZPOŚREDNI DOSTĘP DO MOBILNEJ WYSZUKIWARKI WĘŻY Instrukcja Krok 1 Należy zeskanować pokazany obok kod QR lub uruchomić następującą stronę w swojej mobilnej przeglądarce: Krok 4 W otwierającym się menu należy wybrać opcję Do ekranu głównego. Krok 2 Wyszukiwarka węży pojawia się w Państwa przeglądarce i można z niej natychmiast korzystać. Krok 5 Widoczna jest ikona aplikacji, którą można trwale dodać do własnego ekranu głównego naciskając opcję Dodawanie. Krok 3 W celu uzyskania trwałego szybkiego dostępu do wyszukiwarki węży, należy umieścić zakładkę na Państwa ekranie głównym. W systemie operacyjnym Apple ios należy nacisnąć w tym celu na symbol oznaczony w zrzucie ekranu. W systemie Android proszę po prostu dodać jeden skrót. Gotowe! Aplikacja internetowa wyszukiwarki węży firmy NORRES została właśnie zainstalowana na Państwa smartfonie i jest zawsze pod ręką. Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Dalsze dane techniczne są dostępne na stronie Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 C i są one wartościami przybliżonymi.

46 Firma NORRES dostępna na całym świecie Germany UK Poland China France Czech Republic USA Taiwan Produkcja, magazyn, sprzedaż Magazyn, sprzedaż NORRES Schlauchtechnik GmbH Am Stadthafen Gelsenkirchen GERMANY Phone Fax info@norres.de NORRES France SARL 27 D rue des Blancs Monts Z.A.C. Les Blancs Monts Cormontreuil FRANCE Phone info@norres.fr NORRES Polska Sp. z o.o. ul. Rolna 9 Sady k. Poznania Tarnowo Podgórne POLAND Phone info@norres.pl NORRES Czech s.r.o Novoveská 552/5j Ostrava, Mariánské Hory CZECH REPUBLIC Phone info@norres.cz NORRES UK LTD Unit 10, Mount Street Business Park Nechells, Birmingham, B7 5QU UNITED KINGDOM Phone info@norres.co.uk NORRES North America Inc Foundation Drive South Bend, IN UNITED STATES Phone Toll Free NORRES 0 info@norres.us NORRES Industrial Hoses (Shanghai) Co., Ltd. 上海浦东新区上丰路 955 号 4 幢一层西首 West of Floor 1, Building 4, No. 955, Shang Feng Rd., Pudong, Shanghai P.R. CHINA Phone info@norres.cn NORRES Taiwan Co,. Ltd. 桃園市蘆竹區經國路 892 號 5 樓 5F., No. 892, Jingguo Rd., Luzhu Dist. Taoyuan City TAIWAN (R.O.C.) Phone info@norres.tw
