1 :: :: Węże dla przemysłu KATALOG Strona 1 z 18

2 Szanowni Państwo! Oferujemy bogaty wybór przewodów i węży technicznych z tworzyw sztucznych, mających zastosowanie w wielu specjalistycznych gałęziach przemysłu, takich jak: wentylacja i klimatyzacja, przetwórstwo drewna, przemysł spożywczy, przemysł chemiczny, przemysł petrochemiczny, przemysł farmaceutyczny, przemysł hutniczy, przemysł górniczy, przemysł maszynowy, oraz wiele innych gałęzi przemysłu. W zależności od rodzaju medium, oferujemy węże z: polichlorku winylu poliuretanu, polietylenu, polipropylenu, teflonu, tkanin technicznych, węże metalowe. Węże są wykonane w szerokim zakresie średnic, od 20 do 1000 mm. oraz długościach do 30 metrów bieżących. Gwarancją jakości przewodów jest system zarządzania jakością w zakresie projektowania i produkcji przewodów technicznych zgodnym z normą DIN EN ISO System został wprowadzony i potwierdzony certyfikatem TÜV CERT TÜV NORD. Zapewniamy krótkie terminy realizacji zamówionych produktów maksymalnie do 7 dni roboczych (przy większych ilościach terminy do uzgodnienia). Zapraszamy do współpracy! SPIS TREŚCI: 1. Węże PCV PCV standard i lutniowinyl PCV wzmocniony typ A i typ B Węże PUR PUR standard PUR wzmocniony typ A, typ B i typ C PUR super wzmocniony typ D, typ P, typ SP, typ M i typ MA PUR elasto PUR elektro PUR SP dla rolnictwa i przemysłu spożywczego Węże KL (różne rodzaje) Węże METALOWE Obejmy do węży...18 Strona 2 z 18

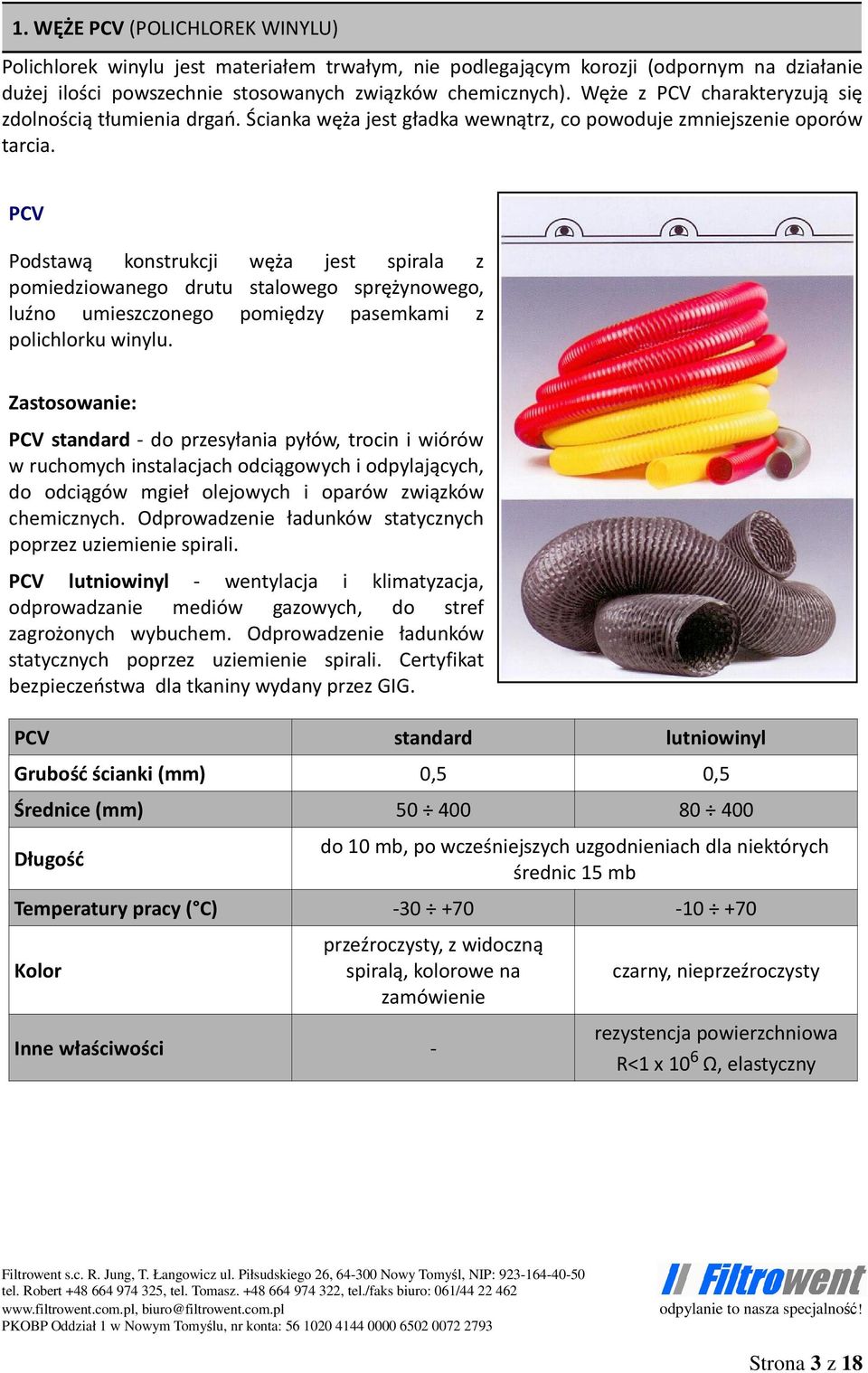

3 1. WĘŻE PCV (POLICHLOREK WINYLU) Polichlorek winylu jest materiałem trwałym, nie podlegającym korozji (odpornym na działanie dużej ilości powszechnie stosowanych związków chemicznych). Węże z PCV charakteryzują się zdolnością tłumienia drgań. Ścianka węża jest gładka wewnątrz, co powoduje zmniejszenie oporów tarcia. PCV Podstawą konstrukcji węża jest spirala z pomiedziowanego drutu stalowego sprężynowego, luźno umieszczonego pomiędzy pasemkami z polichlorku winylu. Zastosowanie: PCV standard - do przesyłania pyłów, trocin i wiórów w ruchomych instalacjach odciągowych i odpylających, do odciągów mgieł olejowych i oparów związków chemicznych. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. PCV lutniowinyl - wentylacja i klimatyzacja, odprowadzanie mediów gazowych, do stref zagrożonych wybuchem. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Certyfikat bezpieczeństwa dla tkaniny wydany przez GIG. PCV standard lutniowinyl Grubość ścianki (mm) 0,5 0,5 Średnice (mm) do 10 mb, po wcześniejszych uzgodnieniach dla niektórych średnic 15 mb Temperatury pracy ( C) przeźroczysty, z widoczną spiralą, kolorowe na zamówienie Inne właściwości - czarny, nieprzeźroczysty rezystencja powierzchniowa R<1 x 10 6 Ω, elastyczny Strona 3 z 18

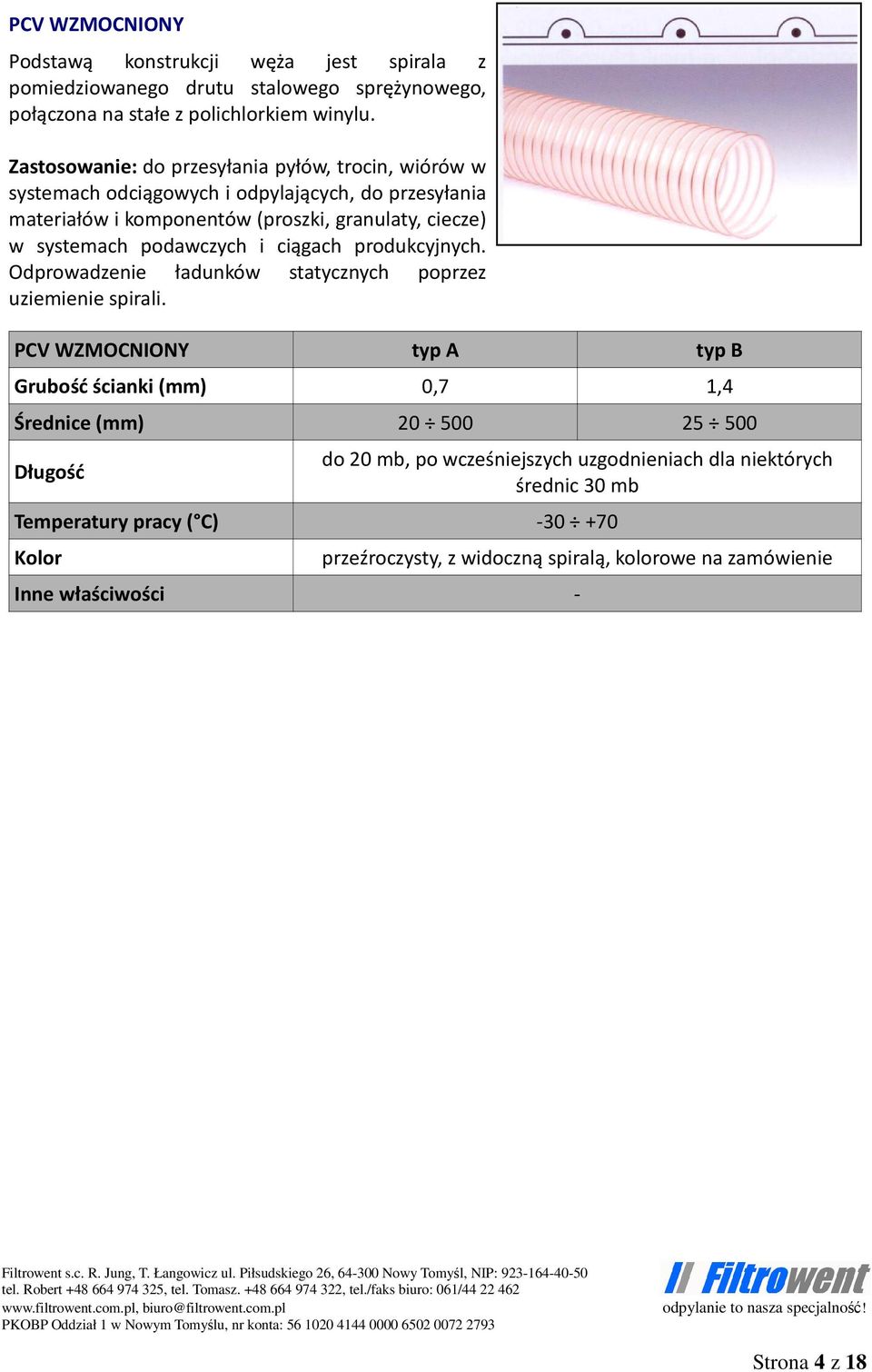

4 PCV WZMOCNIONY Podstawą konstrukcji węża jest spirala z pomiedziowanego drutu stalowego sprężynowego, połączona na stałe z polichlorkiem winylu. Zastosowanie: do przesyłania pyłów, trocin, wiórów w systemach odciągowych i odpylających, do przesyłania materiałów i komponentów (proszki, granulaty, ciecze) w systemach podawczych i ciągach produkcyjnych. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. PCV WZMOCNIONY typ A typ B Grubość ścianki (mm) 0,7 1,4 Średnice (mm) do 20 mb, po wcześniejszych uzgodnieniach dla niektórych średnic 30 mb Temperatury pracy ( C) przeźroczysty, z widoczną spiralą, kolorowe na zamówienie Inne właściwości - Strona 4 z 18

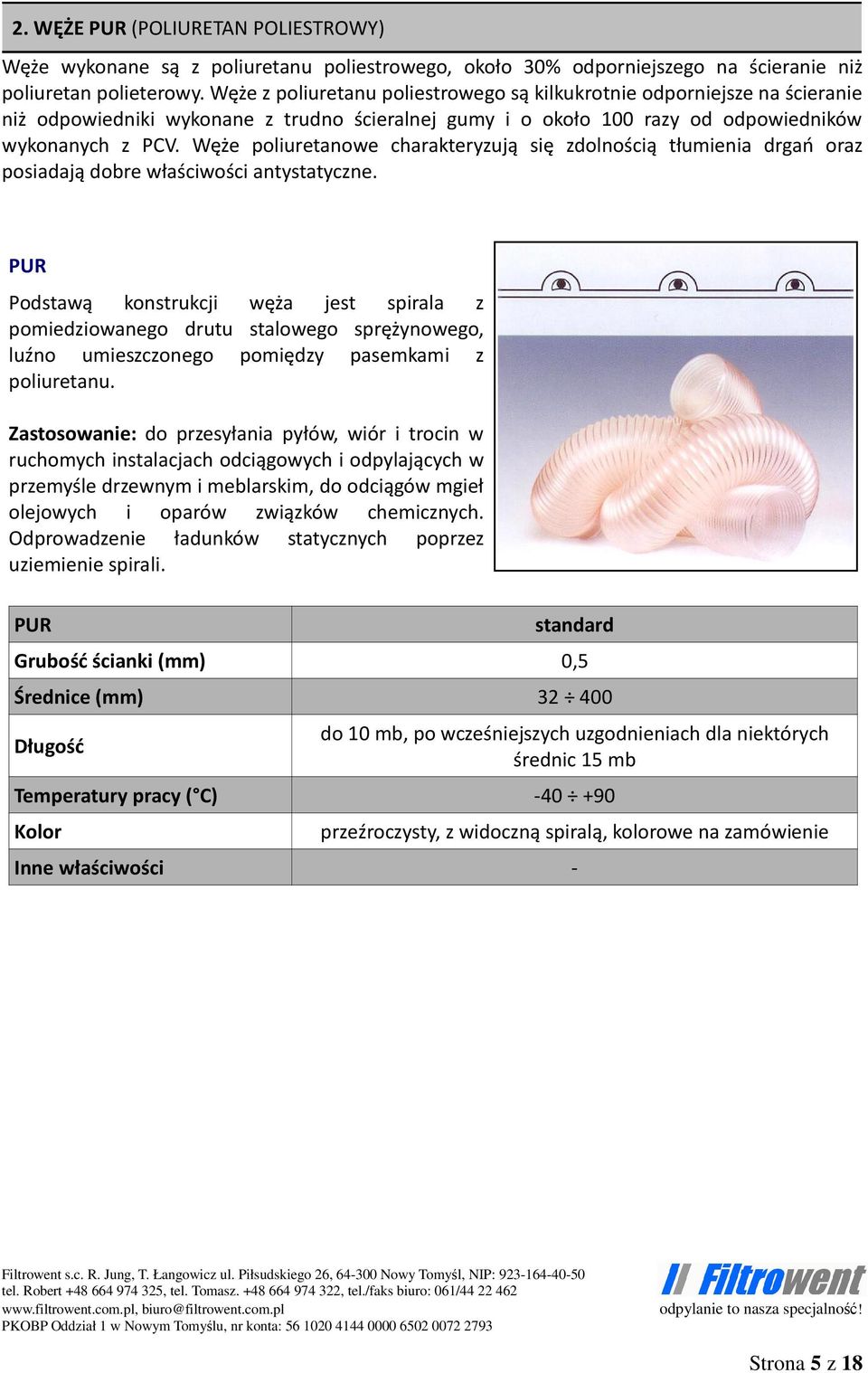

5 2. WĘŻE PUR (POLIURETAN POLIESTROWY) Węże wykonane są z poliuretanu poliestrowego, około 30% odporniejszego na ścieranie niż poliuretan polieterowy. Węże z poliuretanu poliestrowego są kilkukrotnie odporniejsze na ścieranie niż odpowiedniki wykonane z trudno ścieralnej gumy i o około 100 razy od odpowiedników wykonanych z PCV. Węże poliuretanowe charakteryzują się zdolnością tłumienia drgań oraz posiadają dobre właściwości antystatyczne. PUR Podstawą konstrukcji węża jest spirala z pomiedziowanego drutu stalowego sprężynowego, luźno umieszczonego pomiędzy pasemkami z poliuretanu. Zastosowanie: do przesyłania pyłów, wiór i trocin w ruchomych instalacjach odciągowych i odpylających w przemyśle drzewnym i meblarskim, do odciągów mgieł olejowych i oparów związków chemicznych. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. PUR standard Grubość ścianki (mm) 0,5 Średnice (mm) do 10 mb, po wcześniejszych uzgodnieniach dla niektórych średnic 15 mb Temperatury pracy ( C) przeźroczysty, z widoczną spiralą, kolorowe na zamówienie Inne właściwości - Strona 5 z 18

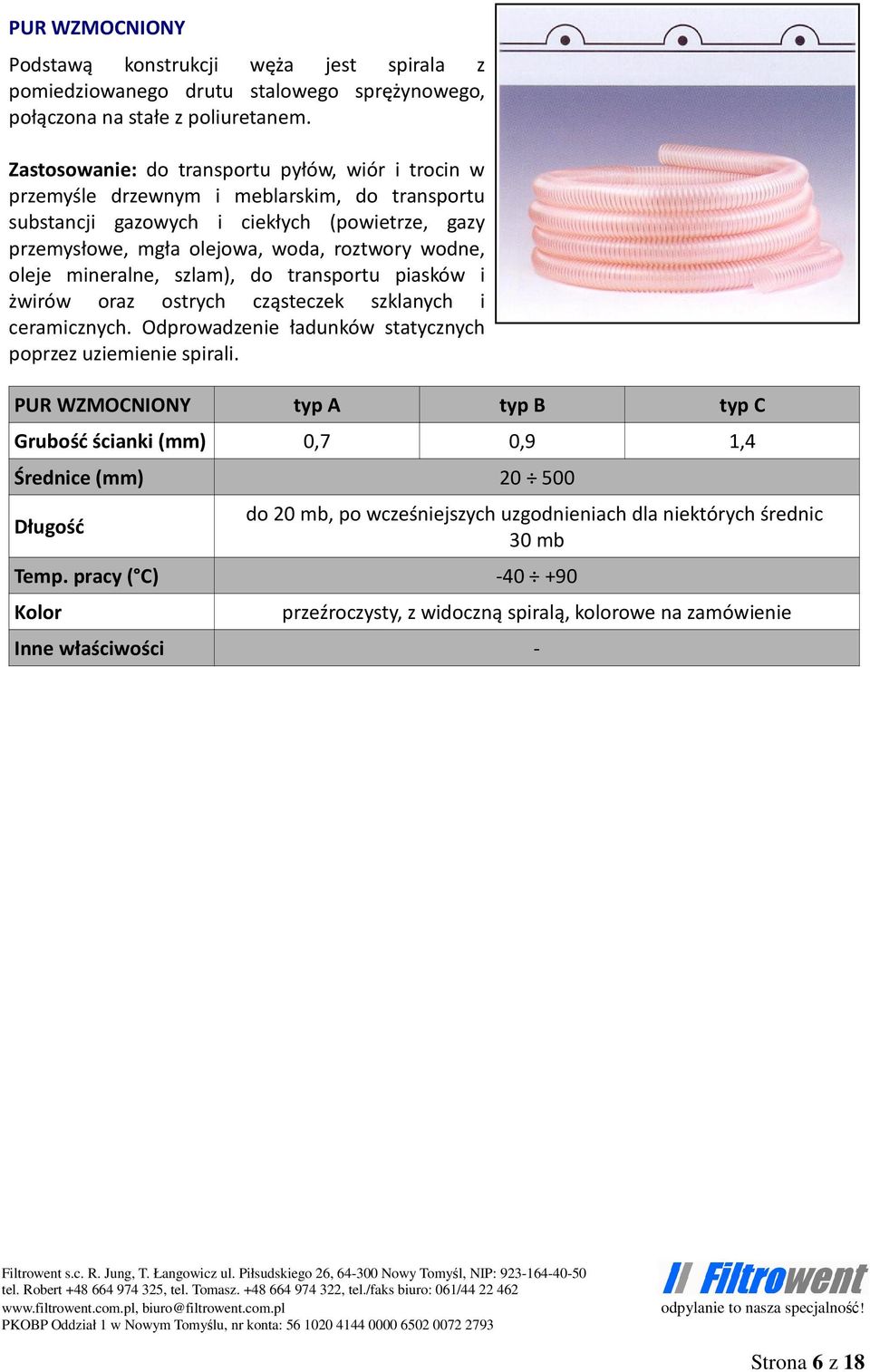

6 PUR WZMOCNIONY Podstawą konstrukcji węża jest spirala z pomiedziowanego drutu stalowego sprężynowego, połączona na stałe z poliuretanem. Zastosowanie: do transportu pyłów, wiór i trocin w przemyśle drzewnym i meblarskim, do transportu substancji gazowych i ciekłych (powietrze, gazy przemysłowe, mgła olejowa, woda, roztwory wodne, oleje mineralne, szlam), do transportu piasków i żwirów oraz ostrych cząsteczek szklanych i ceramicznych. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. PUR WZMOCNIONY typ A typ B typ C Grubość ścianki (mm) 0,7 0,9 1,4 Średnice (mm) do 20 mb, po wcześniejszych uzgodnieniach dla niektórych średnic 30 mb Temp. pracy ( C) przeźroczysty, z widoczną spiralą, kolorowe na zamówienie Inne właściwości - Strona 6 z 18

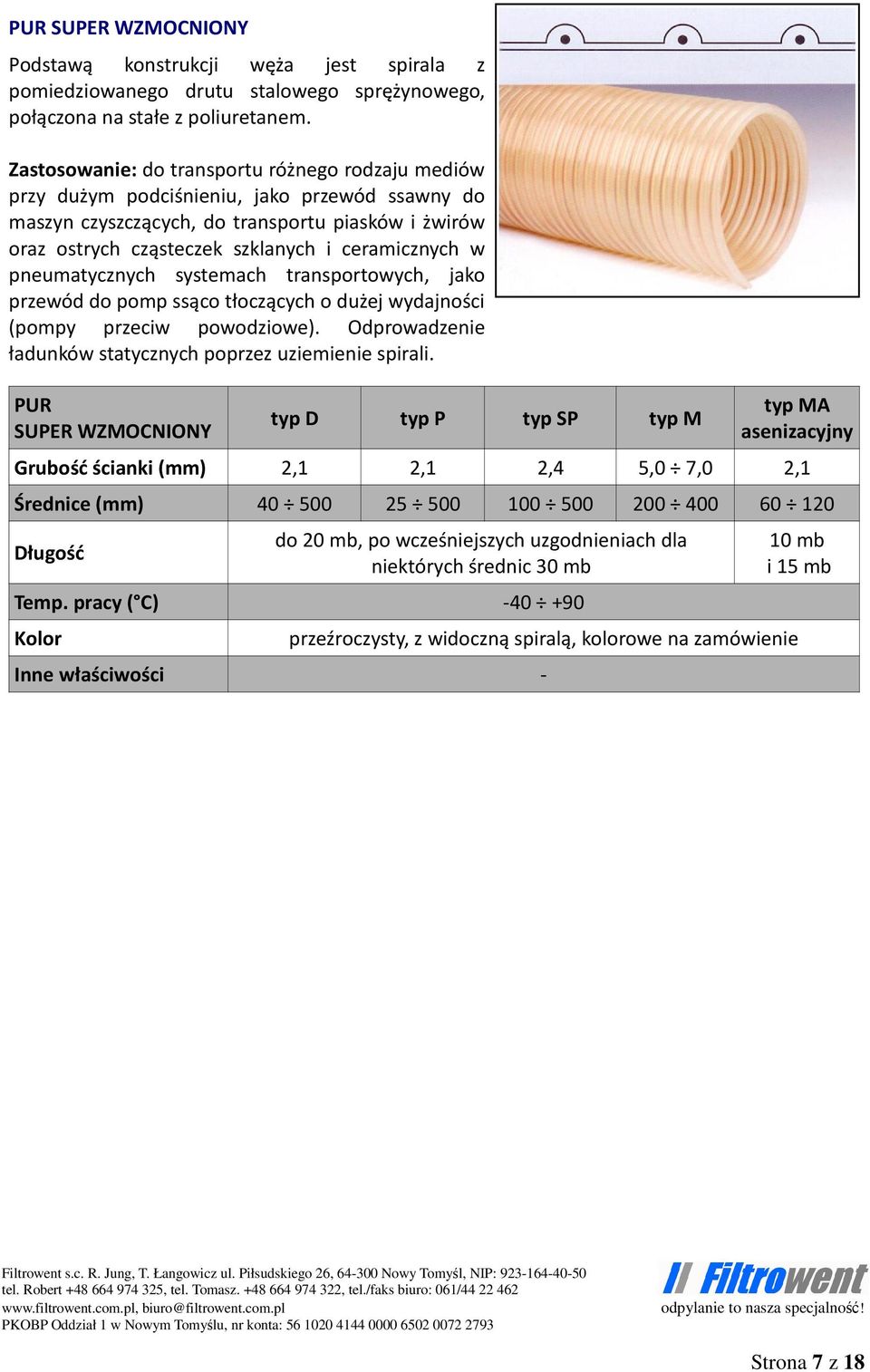

7 PUR SUPER WZMOCNIONY Podstawą konstrukcji węża jest spirala z pomiedziowanego drutu stalowego sprężynowego, połączona na stałe z poliuretanem. Zastosowanie: do transportu różnego rodzaju mediów przy dużym podciśnieniu, jako przewód ssawny do maszyn czyszczących, do transportu piasków i żwirów oraz ostrych cząsteczek szklanych i ceramicznych w pneumatycznych systemach transportowych, jako przewód do pomp ssąco tłoczących o dużej wydajności (pompy przeciw powodziowe). Odprowadzenie ładunków statycznych poprzez uziemienie spirali. PUR SUPER WZMOCNIONY typ D typ P typ SP typ M typ MA asenizacyjny Grubość ścianki (mm) 2,1 2,1 2,4 5,0 7,0 2,1 Średnice (mm) do 20 mb, po wcześniejszych uzgodnieniach dla niektórych średnic 30 mb Temp. pracy ( C) przeźroczysty, z widoczną spiralą, kolorowe na zamówienie Inne właściwości - 10 mb i 15 mb Strona 7 z 18

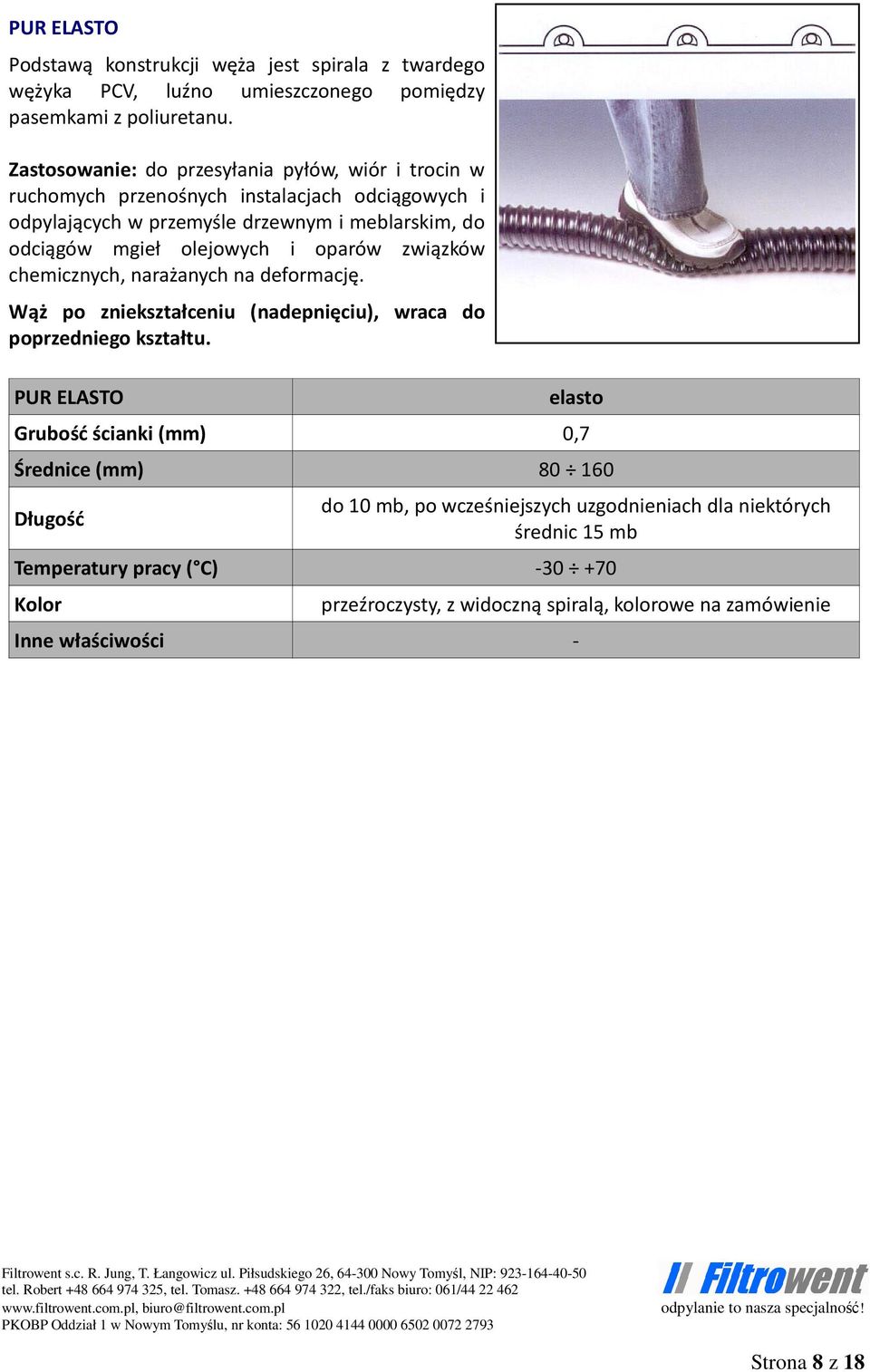

8 PUR ELASTO Podstawą konstrukcji węża jest spirala z twardego wężyka PCV, luźno umieszczonego pomiędzy pasemkami z poliuretanu. Zastosowanie: do przesyłania pyłów, wiór i trocin w ruchomych przenośnych instalacjach odciągowych i odpylających w przemyśle drzewnym i meblarskim, do odciągów mgieł olejowych i oparów związków chemicznych, narażanych na deformację. Wąż po zniekształceniu (nadepnięciu), wraca do poprzedniego kształtu. PUR ELASTO elasto Grubość ścianki (mm) 0,7 Średnice (mm) do 10 mb, po wcześniejszych uzgodnieniach dla niektórych średnic 15 mb Temperatury pracy ( C) przeźroczysty, z widoczną spiralą, kolorowe na zamówienie Inne właściwości - Strona 8 z 18

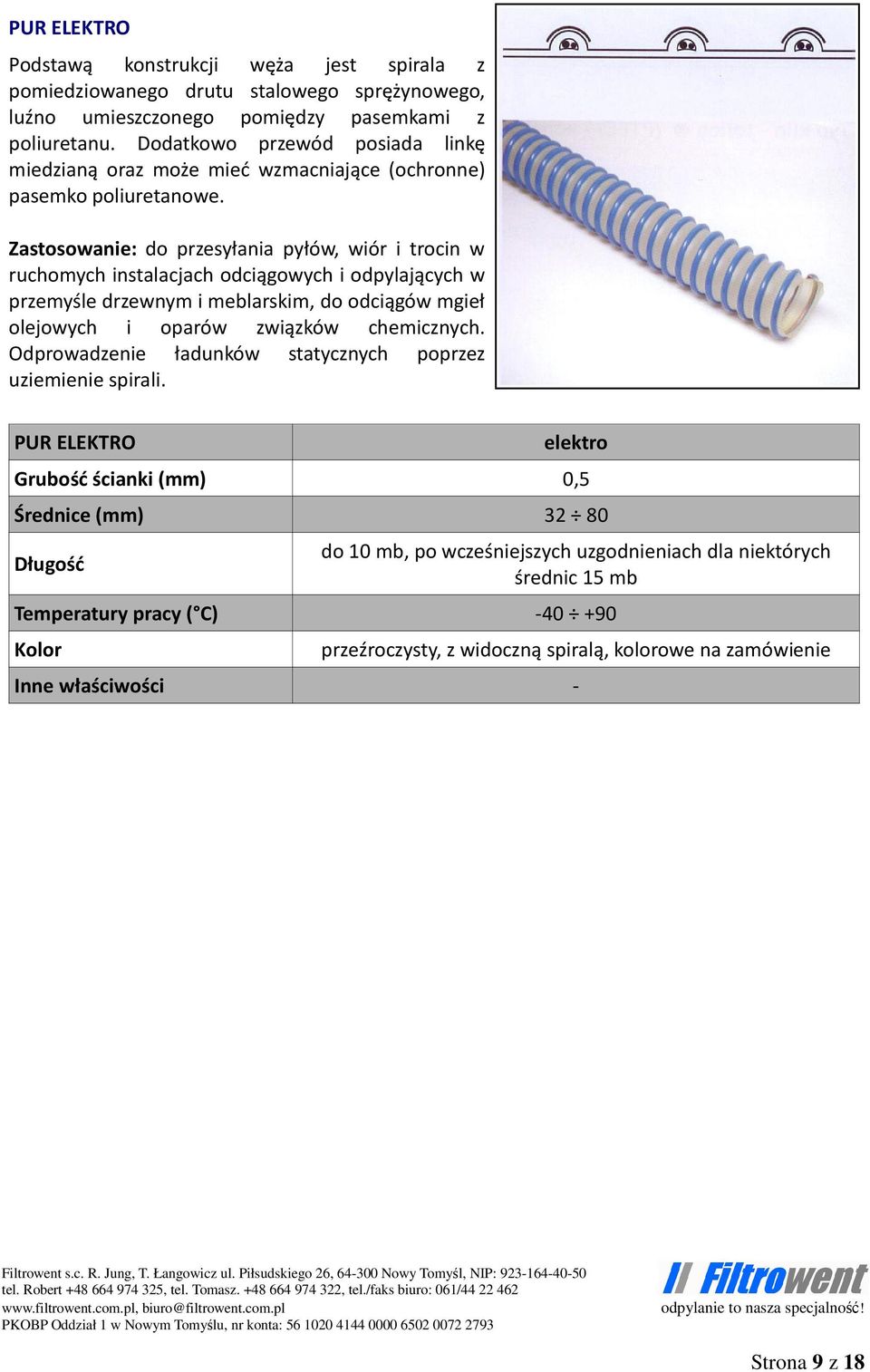

9 PUR ELEKTRO Podstawą konstrukcji węża jest spirala z pomiedziowanego drutu stalowego sprężynowego, luźno umieszczonego pomiędzy pasemkami z poliuretanu. Dodatkowo przewód posiada linkę miedzianą oraz może mieć wzmacniające (ochronne) pasemko poliuretanowe. Zastosowanie: do przesyłania pyłów, wiór i trocin w ruchomych instalacjach odciągowych i odpylających w przemyśle drzewnym i meblarskim, do odciągów mgieł olejowych i oparów związków chemicznych. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. PUR ELEKTRO elektro Grubość ścianki (mm) 0,5 Średnice (mm) do 10 mb, po wcześniejszych uzgodnieniach dla niektórych średnic 15 mb Temperatury pracy ( C) przeźroczysty, z widoczną spiralą, kolorowe na zamówienie Inne właściwości - Strona 9 z 18

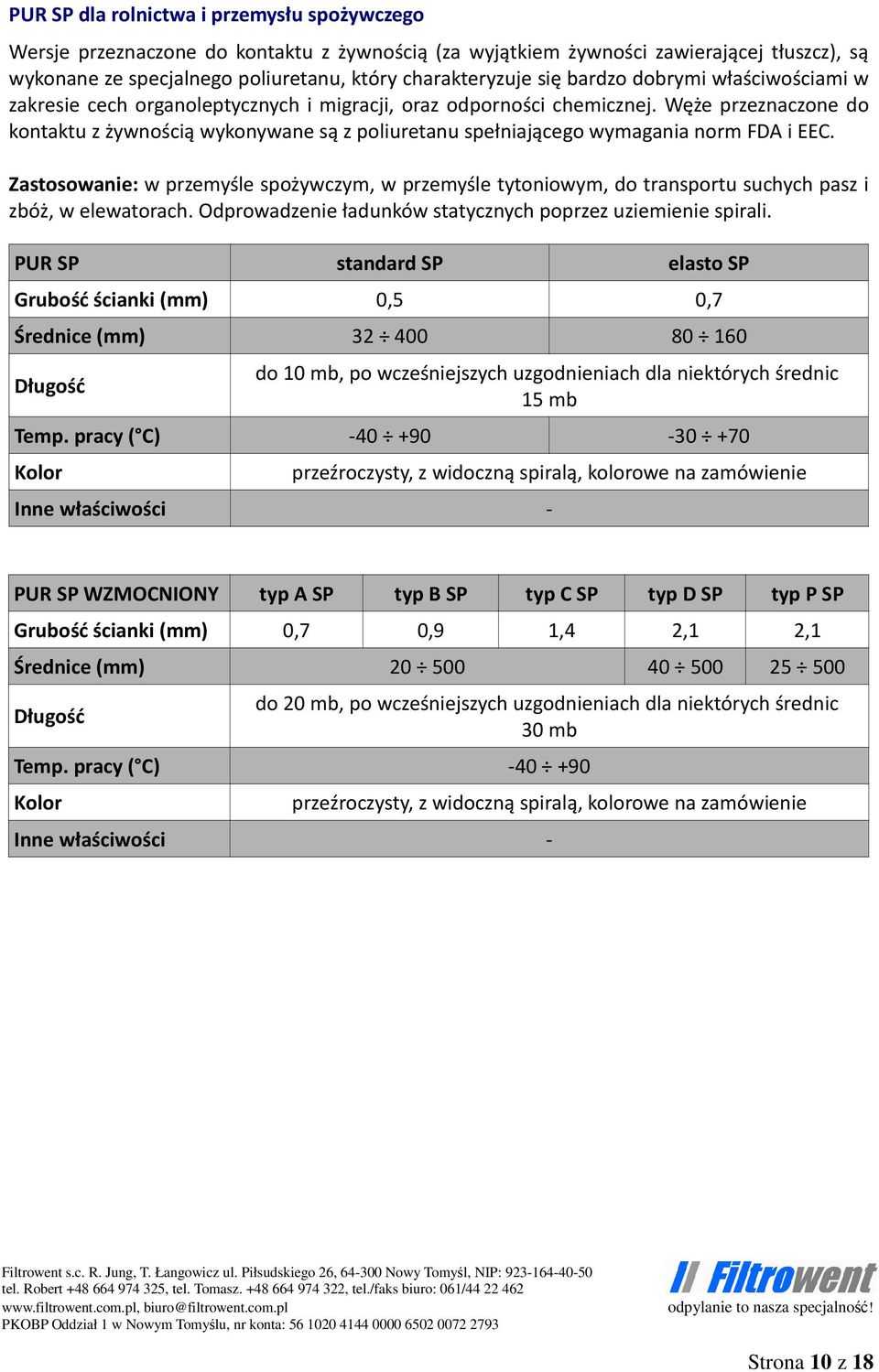

10 PUR SP dla rolnictwa i przemysłu spożywczego Wersje przeznaczone do kontaktu z żywnością (za wyjątkiem żywności zawierającej tłuszcz), są wykonane ze specjalnego poliuretanu, który charakteryzuje się bardzo dobrymi właściwościami w zakresie cech organoleptycznych i migracji, oraz odporności chemicznej. Węże przeznaczone do kontaktu z żywnością wykonywane są z poliuretanu spełniającego wymagania norm FDA i EEC. Zastosowanie: w przemyśle spożywczym, w przemyśle tytoniowym, do transportu suchych pasz i zbóż, w elewatorach. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. PUR SP standard SP elasto SP Grubość ścianki (mm) 0,5 0,7 Średnice (mm) do 10 mb, po wcześniejszych uzgodnieniach dla niektórych średnic 15 mb Temp. pracy ( C) przeźroczysty, z widoczną spiralą, kolorowe na zamówienie Inne właściwości - PUR SP WZMOCNIONY typ A SP typ B SP typ C SP typ D SP typ P SP Grubość ścianki (mm) 0,7 0,9 1,4 2,1 2,1 Średnice (mm) do 20 mb, po wcześniejszych uzgodnieniach dla niektórych średnic 30 mb Temp. pracy ( C) przeźroczysty, z widoczną spiralą, kolorowe na zamówienie Inne właściwości - Strona 10 z 18

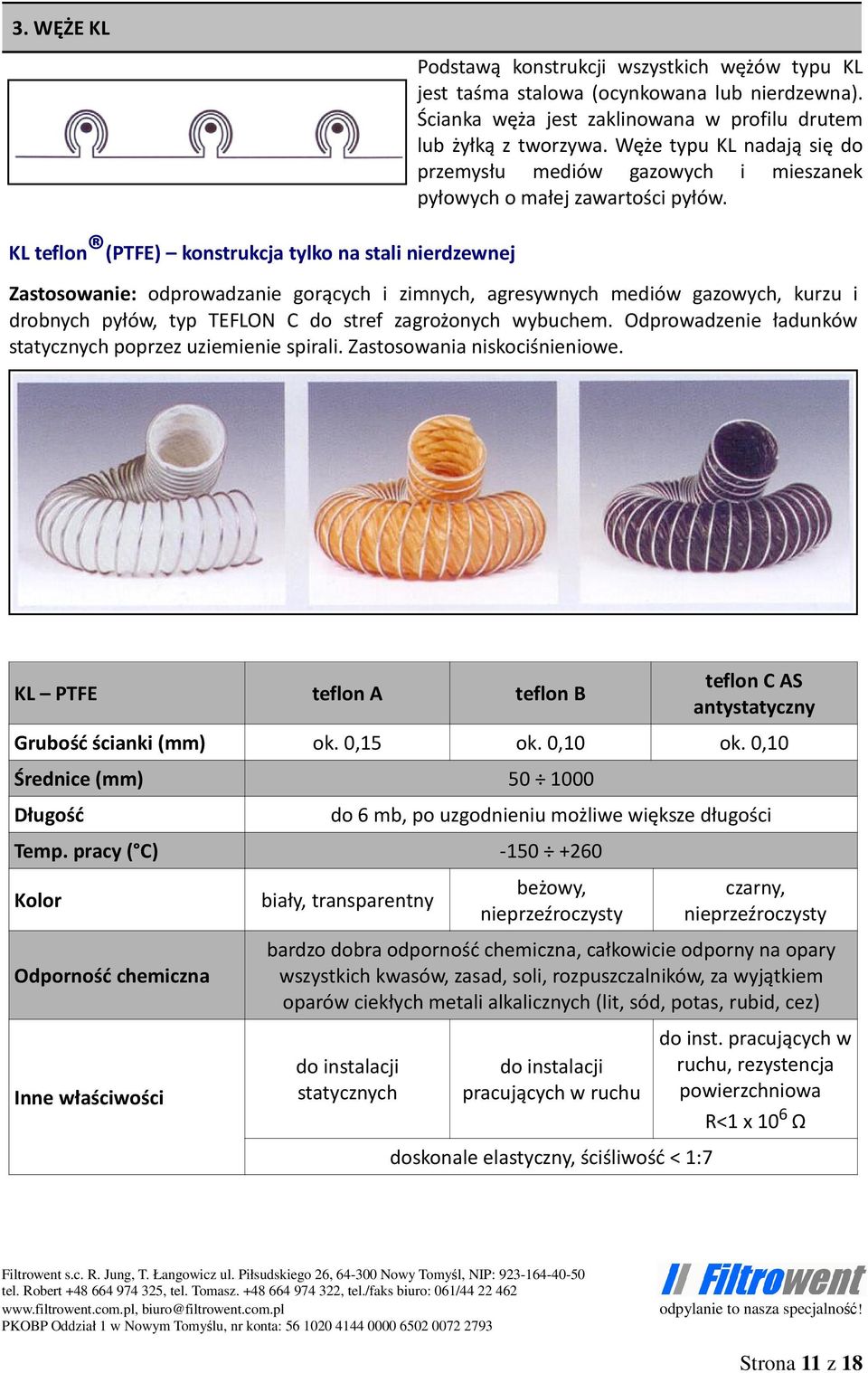

11 3. WĘŻE KL Podstawą konstrukcji wszystkich wężów typu KL jest taśma stalowa (ocynkowana lub nierdzewna). Ścianka węża jest zaklinowana w profilu drutem lub żyłką z tworzywa. Węże typu KL nadają się do przemysłu mediów gazowych i mieszanek pyłowych o małej zawartości pyłów. KL teflon (PTFE) konstrukcja tylko na stali nierdzewnej Zastosowanie: odprowadzanie gorących i zimnych, agresywnych mediów gazowych, kurzu i drobnych pyłów, typ TEFLON C do stref zagrożonych wybuchem. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. KL PTFE teflon A teflon B teflon C AS antystatyczny Grubość ścianki (mm) ok. 0,15 ok. 0,10 ok. 0,10 Temp. pracy ( C) Odporność chemiczna Inne właściwości biały, transparentny beżowy, nieprzeźroczysty czarny, nieprzeźroczysty bardzo dobra odporność chemiczna, całkowicie odporny na opary wszystkich kwasów, zasad, soli, rozpuszczalników, za wyjątkiem oparów ciekłych metali alkalicznych (lit, sód, potas, rubid, cez) do instalacji statycznych do instalacji pracujących w ruchu doskonale elastyczny, ściśliwość < 1:7 do inst. pracujących w ruchu, rezystencja powierzchniowa R<1 x 10 6 Ω Strona 11 z 18

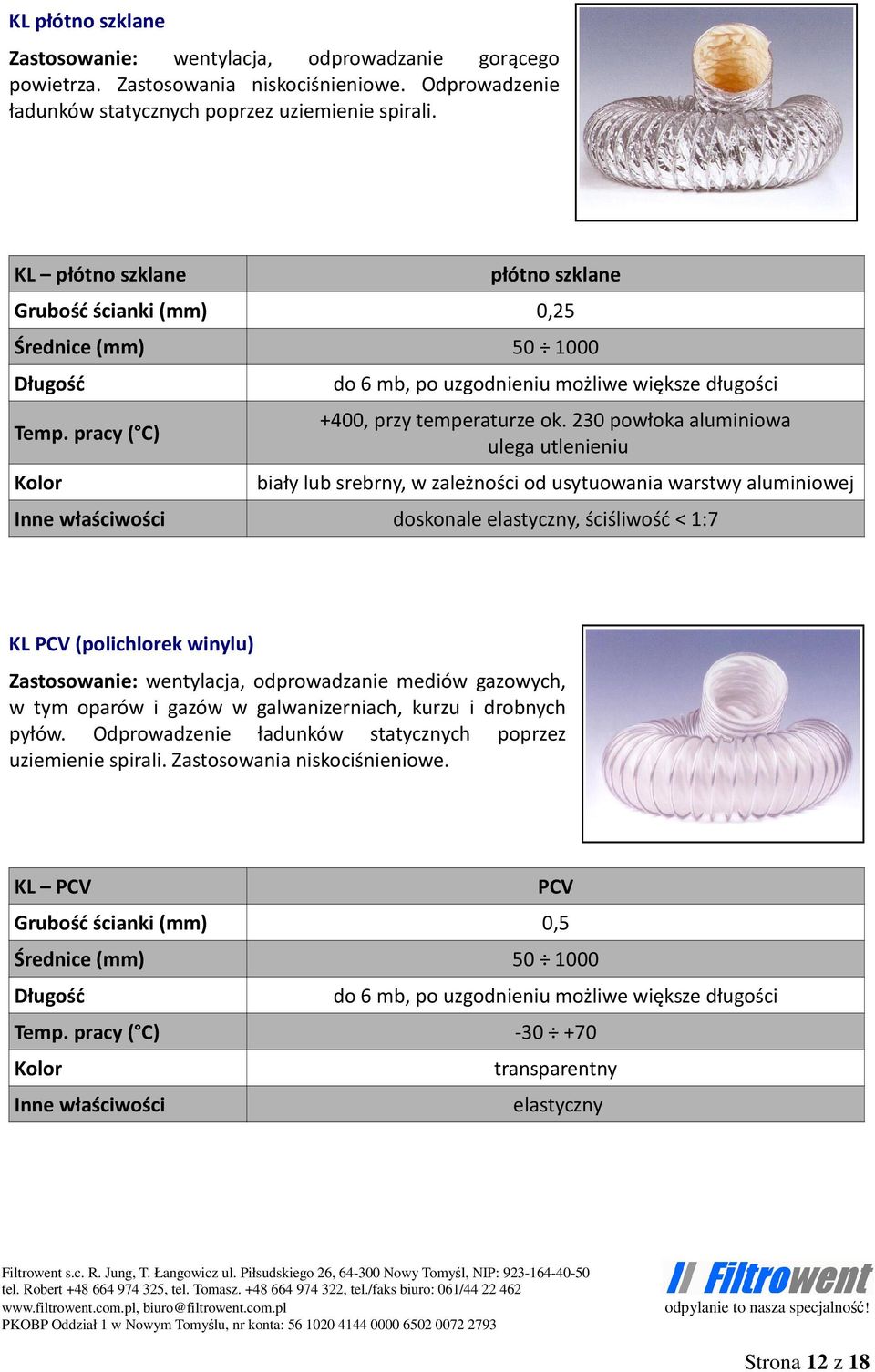

12 KL płótno szklane Zastosowanie: wentylacja, odprowadzanie gorącego powietrza. Zastosowania niskociśnieniowe. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. KL płótno szklane płótno szklane Grubość ścianki (mm) 0,25 Temp. pracy ( C) +400, przy temperaturze ok. 230 powłoka aluminiowa ulega utlenieniu biały lub srebrny, w zależności od usytuowania warstwy aluminiowej Inne właściwości doskonale elastyczny, ściśliwość < 1:7 KL PCV (polichlorek winylu) Zastosowanie: wentylacja, odprowadzanie mediów gazowych, w tym oparów i gazów w galwanizerniach, kurzu i drobnych pyłów. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. KL PCV PCV Grubość ścianki (mm) 0,5 Temp. pracy ( C) transparentny Inne właściwości elastyczny Strona 12 z 18

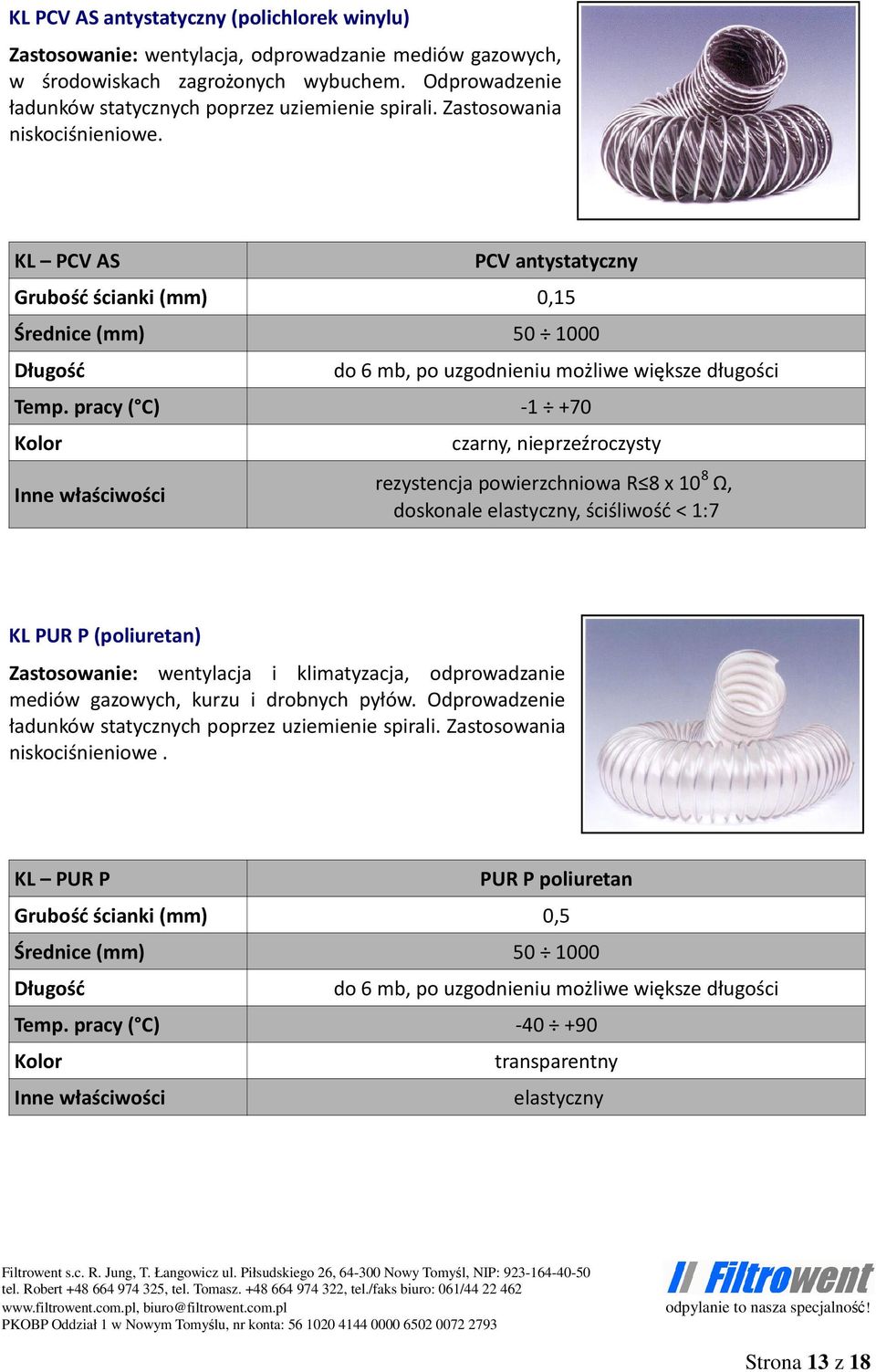

13 KL PCV AS antystatyczny (polichlorek winylu) Zastosowanie: wentylacja, odprowadzanie mediów gazowych, w środowiskach zagrożonych wybuchem. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. KL PCV AS PCV antystatyczny Grubość ścianki (mm) 0,15 Temp. pracy ( C) Inne właściwości czarny, nieprzeźroczysty rezystencja powierzchniowa R 8 x 10 8 Ω, doskonale elastyczny, ściśliwość < 1:7 KL PUR P (poliuretan) Zastosowanie: wentylacja i klimatyzacja, odprowadzanie mediów gazowych, kurzu i drobnych pyłów. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. KL PUR P PUR P poliuretan Grubość ścianki (mm) 0,5 Temp. pracy ( C) transparentny Inne właściwości elastyczny Strona 13 z 18

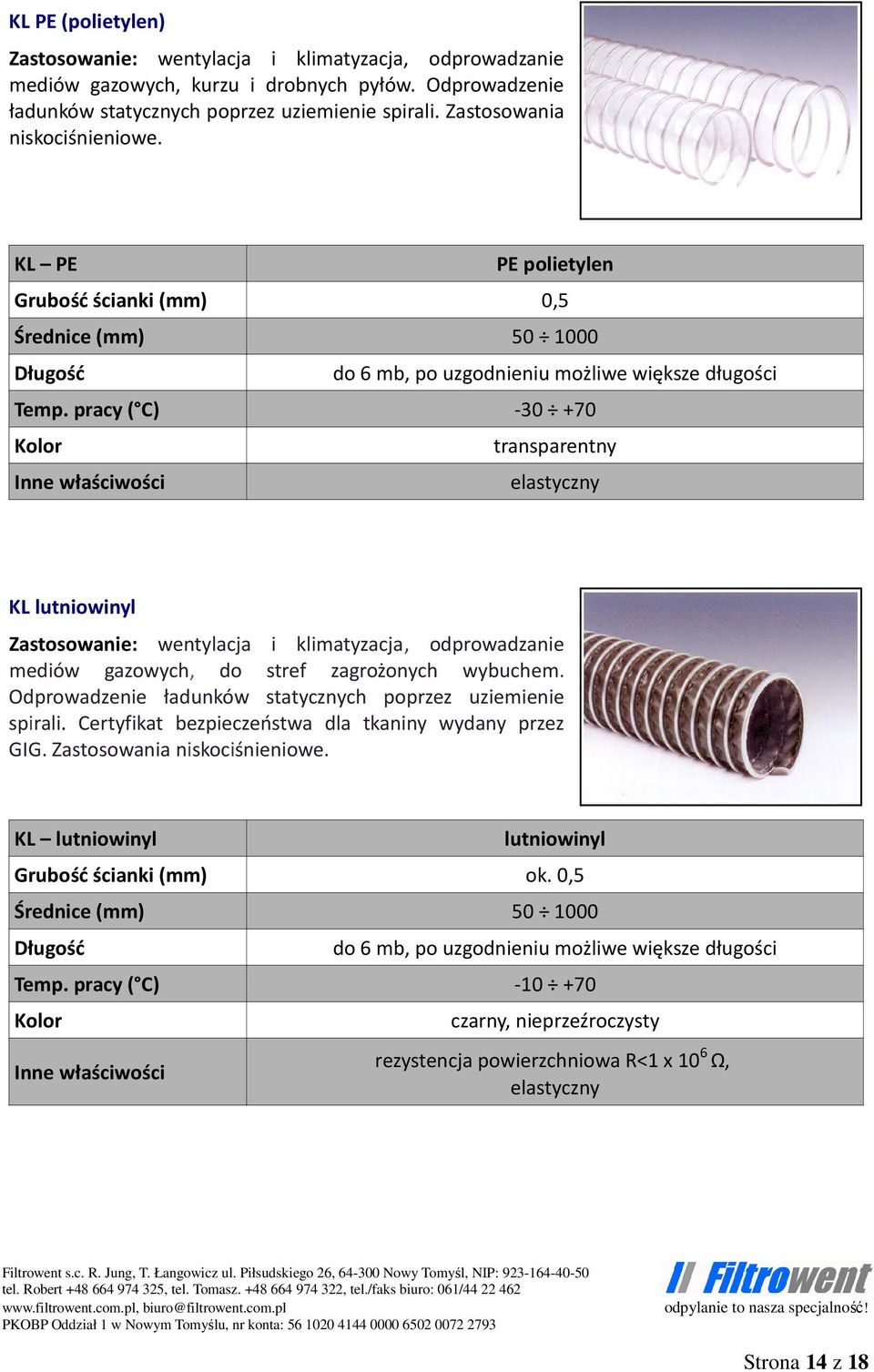

14 KL PE (polietylen) Zastosowanie: wentylacja i klimatyzacja, odprowadzanie mediów gazowych, kurzu i drobnych pyłów. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. KL PE PE polietylen Grubość ścianki (mm) 0,5 Temp. pracy ( C) transparentny Inne właściwości elastyczny KL lutniowinyl Zastosowanie: wentylacja i klimatyzacja, odprowadzanie mediów gazowych, do stref zagrożonych wybuchem. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Certyfikat bezpieczeństwa dla tkaniny wydany przez GIG. Zastosowania niskociśnieniowe. KL lutniowinyl lutniowinyl Grubość ścianki (mm) ok. 0,5 Temp. pracy ( C) Inne właściwości czarny, nieprzeźroczysty rezystencja powierzchniowa R<1 x 10 6 Ω, elastyczny Strona 14 z 18

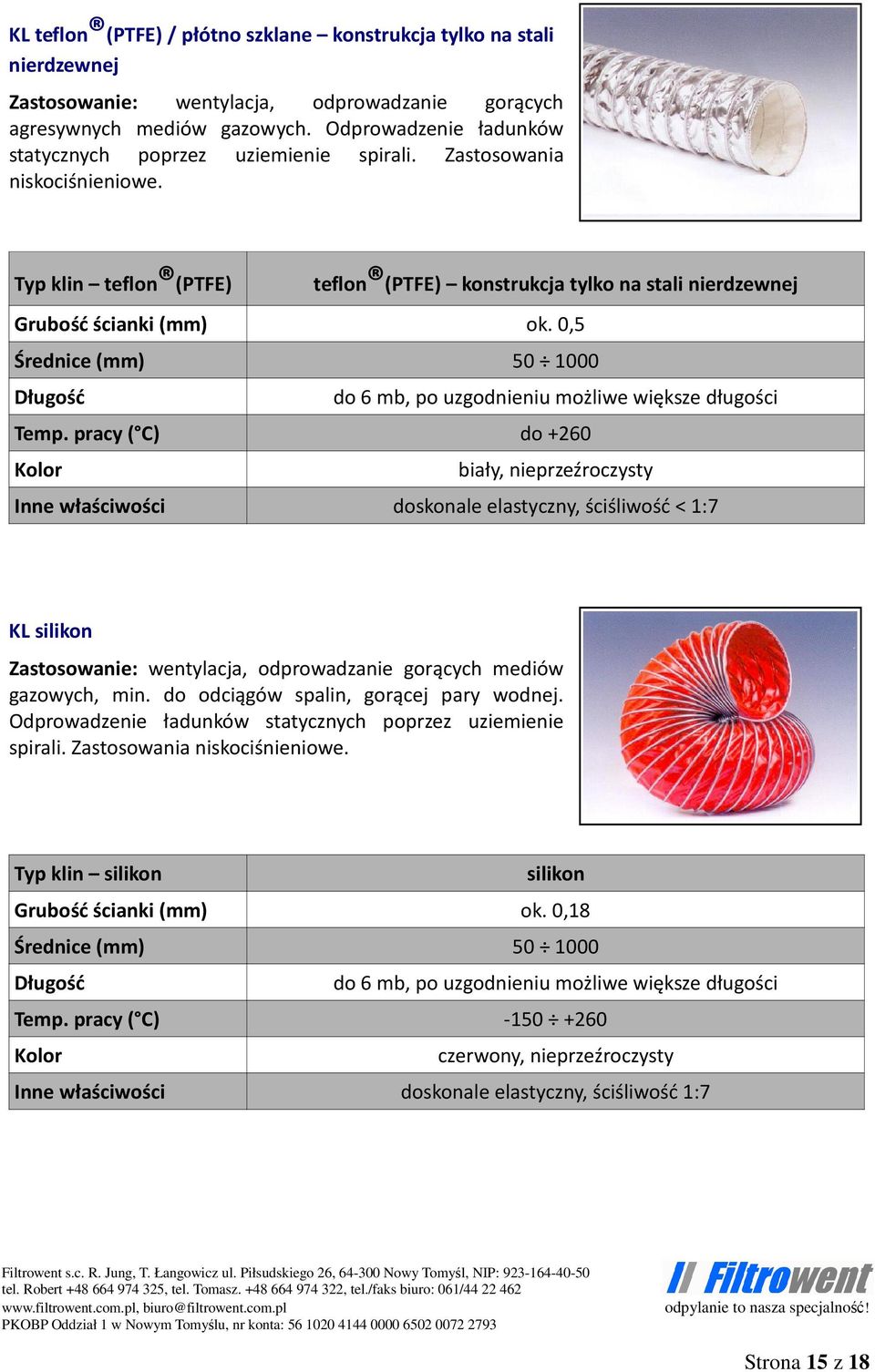

15 KL teflon (PTFE) / płótno szklane konstrukcja tylko na stali nierdzewnej Zastosowanie: wentylacja, odprowadzanie gorących agresywnych mediów gazowych. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. Typ klin teflon (PTFE) teflon (PTFE) konstrukcja tylko na stali nierdzewnej Grubość ścianki (mm) ok. 0,5 Temp. pracy ( C) do +260 biały, nieprzeźroczysty Inne właściwości doskonale elastyczny, ściśliwość < 1:7 KL silikon Zastosowanie: wentylacja, odprowadzanie gorących mediów gazowych, min. do odciągów spalin, gorącej pary wodnej. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. Typ klin silikon silikon Grubość ścianki (mm) ok. 0,18 Temp. pracy ( C) czerwony, nieprzeźroczysty Inne właściwości doskonale elastyczny, ściśliwość 1:7 Strona 15 z 18

16 KL nitryl Zastosowanie: wentylacja, odprowadzanie mediów gazowych, min. opary rozpuszczalników, paliw płynnych. Odprowadzenie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. KL nitryl nitryl Grubość ścianki (mm) ok. 0,40 0,45 Temp. pracy ( C) zielony, nieprzeźroczysty Inne właściwości doskonale elastyczny, ściśliwość < 1:7 KL wysokotemperaturowy - dwustronne Zastosowanie: dwuwarstwowy A do odciągów spalin i gazów spawalniczych przy występowaniu iskier wewnątrz węża. Zastosowania niskociśnieniowe. Dwuwarstwowy B przy dostarczaniu zimnego powietrza w gorących środowiskach z możliwością występowania iskier na zewnątrz węża. Zastosowania niskociśnieniowe. KL wysokotemp. dwustronny A dwustronny B Ścianka zewnętrzna tkanina szklana aluminizowana tkanina stalowa Ścianka wewnętrzna tkanina stalowa tkanina szklana aluminizowana Odporność termiczna ( C) do +500 Inne właściwości doskonale elastyczny, ściśliwość < 1:7 Strona 16 z 18

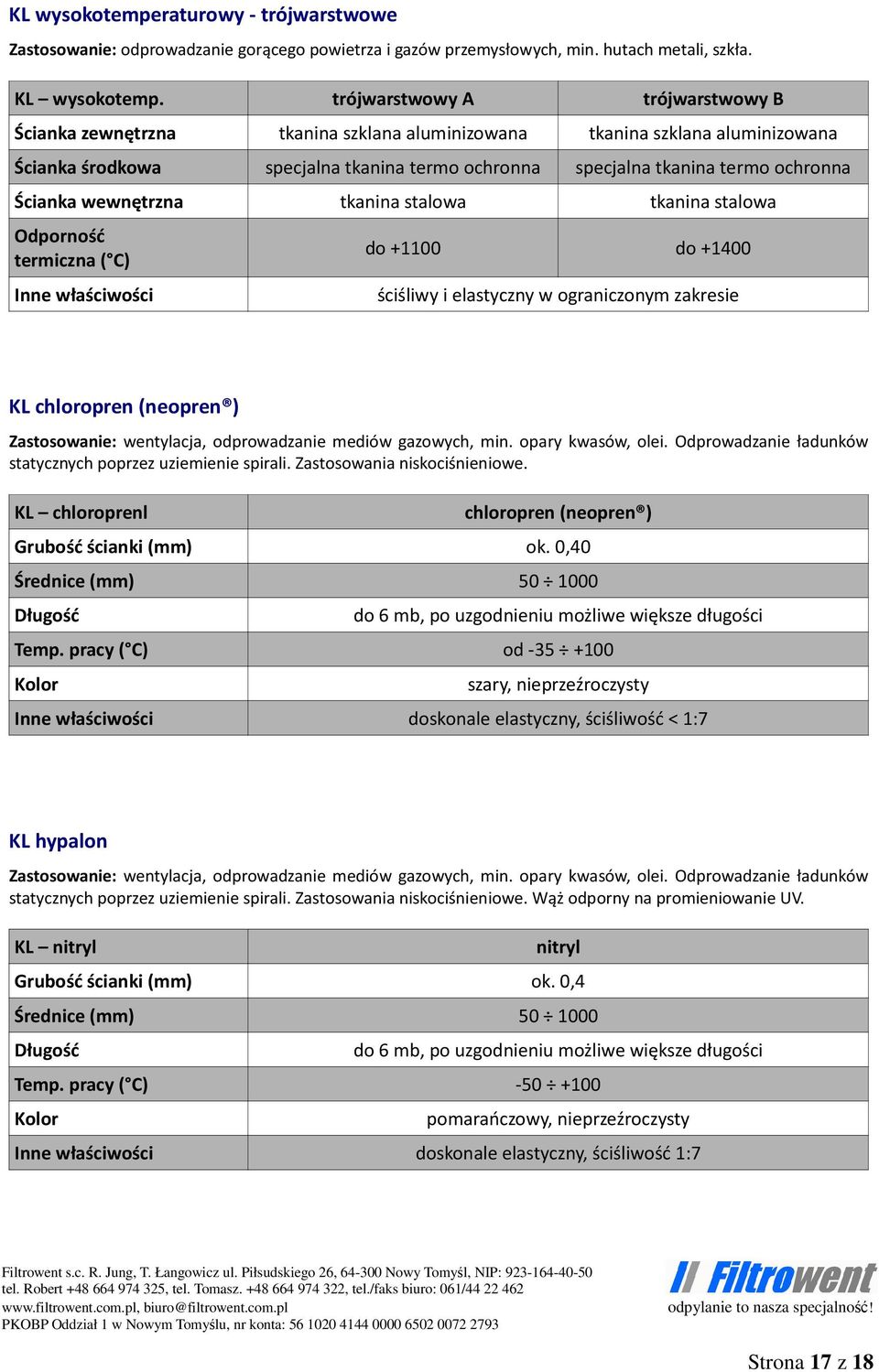

17 KL wysokotemperaturowy - trójwarstwowe Zastosowanie: odprowadzanie gorącego powietrza i gazów przemysłowych, min. hutach metali, szkła. KL wysokotemp. trójwarstwowy A trójwarstwowy B Ścianka zewnętrzna tkanina szklana aluminizowana tkanina szklana aluminizowana Ścianka środkowa specjalna tkanina termo ochronna specjalna tkanina termo ochronna Ścianka wewnętrzna tkanina stalowa tkanina stalowa Odporność termiczna ( C) Inne właściwości do do ściśliwy i elastyczny w ograniczonym zakresie KL chloropren (neopren ) Zastosowanie: wentylacja, odprowadzanie mediów gazowych, min. opary kwasów, olei. Odprowadzanie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. KL chloroprenl chloropren (neopren ) Grubość ścianki (mm) ok. 0,40 Temp. pracy ( C) od szary, nieprzeźroczysty Inne właściwości doskonale elastyczny, ściśliwość < 1:7 KL hypalon Zastosowanie: wentylacja, odprowadzanie mediów gazowych, min. opary kwasów, olei. Odprowadzanie ładunków statycznych poprzez uziemienie spirali. Zastosowania niskociśnieniowe. Wąż odporny na promieniowanie UV. KL nitryl nitryl Grubość ścianki (mm) ok. 0,4 Temp. pracy ( C) pomarańczowy, nieprzeźroczysty Inne właściwości doskonale elastyczny, ściśliwość 1:7 Strona 17 z 18

18 4. WĘŻE METALOWE Węże metalowe są wykonane z taśmy stalowej ocynkowanej lub nierdzewnej, z uszczelnieniem lub bez. WĘŻE METALOWE Zastosowanie: do przesyłania pyłów, wiór, trocin, jako wąż osłonowy i wentylacyjny w hutach szkła, nierdzewne w przemyśle spożywczym. Węże metalowe metalowe Grubość ścianki (mm) 0,3 0,5 Średnice (mm) Odporność termiczna ( C) Inne właściwości do 10 mb, po uzgodnieniu możliwe dłuższe odcinki do +120 elastyczny 5. OBEJMY DO WĘŻY OBEJMY Typ Złączki Obejmy Obejmy z mostkiem Zakres średnic Strona 18 z 18
