ZGŁOSZENIE ZAMIARU WYKONANIA ROBÓT

Transkrypt

1 ZGŁOSZENIE ZAMIARU WYKONANIA ROBÓT A.N.I. P R A C O W N I A P R O J E K T O W A A n n a S m ó l s k a MROWINO, ul. RADZIWOJA 1, ROKIETNICA tel.: UTWARDZENIE TERENU BOISKA. NAZWA OBIEKTU: UTWARDZENIE TERENU BOISKA SZKOLNEGO przy Szkole Podstawowej nr 3 w Szamotułach ADRES SZAMOTUŁY, dz. nr 727/2 OBIEKTU: gm. Szamotuły INWESTOR: SZKOŁA PODSTAWOWA NR 3 im. Adama Mickiewicza ul. Szczuczyńska Szamotuły, PROJEKTANT: Autor projektu: mgr inŝ. arch. Anna Smólska mgr inŝ. Marek Widelski nr upr 31/83/Pw POZNAŃ / CZERWIEC 2009

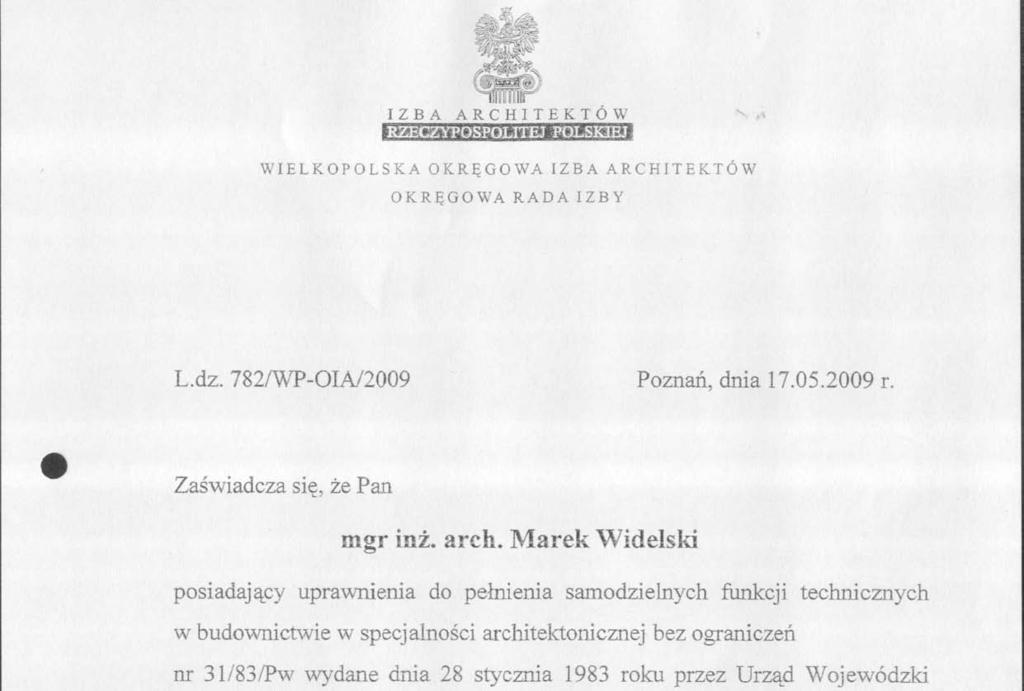

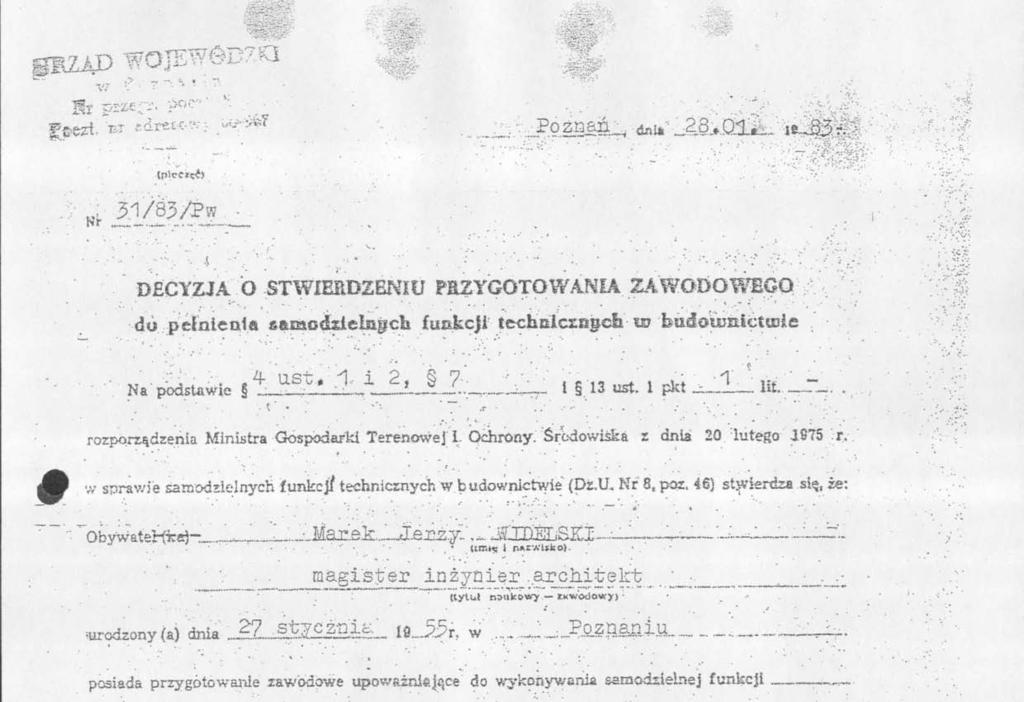

2 S Z A M O T U Ł Y,, d z. n r, / 2,, g m. S z a m o t u ł y ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Oświadczenie projektanta 3. Kserokopia uprawnień i przynaleŝność do Izby 4. Informacja BIOZ 5. Plan zagospodarowania terenu 6. Opis do planu 7. Opis techniczny ZGŁOSZENIE ZAMIARU WYKONANIA ROBÓT BUDOWLANYCH I N W E S T O R : S Z K O Ł A P O D S T A W O W A N R 3 U L. S Z C Z U C Z Y Ń K S A 5, S Z A M O T U Ł Y

3 S Z A M O T U Ł Y,, d z. n r, / 2,, g m. S z a m o t u ł y OŚWIADCZENIE PROJEKTANTA Oświadczam Ŝe dokumentacja projektowa utwardzenia terenu boiska przy Szkole Podstawowej nr 3 zlokalizowana w Szamotułach, przy ul. Szczuczyńskiej 5, dz. nr 727/2, gm. Szamotuły została wykonana zgodnie z obowiązującym Prawem i zasadami wiedzy technicznej. ZGŁOSZENIE ZAMIARU WYKONANIA ROBÓT BUDOWLANYCH I N W E S T O R : S Z K O Ł A P O D S T A W O W A N R 3 U L. S Z C Z U C Z Y Ń K S A 5, S Z A M O T U Ł Y

4

5

6 S Z A M O T U Ł Y,, d z. n r, / 2,, g m. S z a m o t u ł y INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Opracowana zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 z 2003r. poz. 1126) (Wykonano w oparciu o rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 z 2003r. poz. 401) 6.1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Przedmiotem opracowania projektowego, którego dotyczy niniejsza informacja są roboty ziemne polegające na utwardzeniu terenu boiska szkolnego przy Szkole Podstawowej nr 3, zlokalizowanych na działce o numerze ewidencyjnym gruntu 727/2, połoŝonej w miejscowości Szamotuły, przy ul. Szczuczyńskiej 5, gm. Szamotuły Wykaz istniejących obiektów budowlanych Na przedmiotowej działce istnieje obecnie budynek Szkoły Podstawowej, sala gimnastyczna oraz budynek gospodarczy Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. Przed przystąpieniem do jakichkolwiek prac budowlanych naleŝy działkę ogrodzić wzdłuŝ granic własności ogrodzeniem tymczasowym, zabezpieczającym przed dostępem osób postronnych. NaleŜy umieścić właściwe tablice ostrzegawcze informujące o zakazie wstępu na teren budowy Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skale i rodzaje zagroŝeń, oraz miejsce ich wystąpienia. a) roboty ziemne naleŝy wykonać za pomocą sprzętu cięŝkiego lub ręcznie po wytyczeniu geodezyjnym planowanego obiektu zgodnie z rzutem fundamentów. Przed przystąpieniem do robót sprawdzić czy operatorzy maszyn przeszli odpowiednie przeszkolenie w zakresie bhp i czy posiadają odpowiednie kwalifikację. Na działce występują grunty zwarte. W czasie wykonywania robót ziemnych miejsca niebezpieczne naleŝy ogrodzić i umieścić napisy ostrzegawcze. b)roboty zbrojarskie i betoniarskie W przygotowanych wykopach na warstwie podbetonu ułoŝyć zbrojenie wykonane zgodnie z projektem. Chodzenie po ułoŝonych elementach zbrojenia jest zabronione. Podczas wylewania masy betonowej do wykopu i przygotowanego deskowania ścian fundamentowych naleŝy zadbać o stopniowe i równomierne jej rozprowadzenie. c)roboty murarskie i tynkarskie nie występują d) rusztowania i ruchome podesty robocze Rusztowania i ruchome podesty robocze powinny być wykonane zgodnie z dokumentacją producenta albo projektem indywidualnym. Osoby zatrudnione przy montaŝu i demontaŝu rusztowań oraz monterzy ruchomych podestów roboczych powinni posiadać wymagane uprawnienia. Rusztowania naleŝy ustawiać na podłoŝu ustabilizowanym i wyprofilowanym ze spadkiem umoŝliwiającym odpływ wód opadowych. Rusztowanie z elementów metalowych powinno być uziemione i posiadać instalację piorunochronną. e)roboty na wysokości Osoby przebywające stanowiskach pracy, znajdujące się na wysokości co najmniej 1 m od podłogi lub ziemi powinny być zabezpieczone przed upadkiem z wysokości balustradą o wysokości 1,1 m. Przemieszczane w poziomie stanowisko pracy powinno mieć zapewnione mocowanie końcówki linki bezpieczeństwa do pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na wysokości około 1,5 m wzdłuŝ zewnętrznej strony krawędzi przejścia. Długość linki bezpieczeństwa, szelek bezpieczeństwa nie powinna być większa niŝ 1,5 m. f)roboty dachowe nie występują g) roboty dekarskie i izolacyjne Kotły do podgrzewania masy bitumicznej powinny być zaopatrzone w pokrywy i szczelnie zamknięte, oraz wypełnione nie więcej niŝ do ¾ ich wysokości Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Roboty szczególnie niebezpieczne nie występują Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiająca szybką ewakuacje na wypadek poŝaru, awarii i innych zagroŝeń. Strefy szczególnego zagroŝenia zdrowia nie występują. Kierownik budowy jest zobowiązany w oparciu o powyŝszą informację do sporządzenia planu bezpieczeństwa i ochrony zdrowia na budowie przed jej rozpoczęciem. Opracował: mgr inŝ. Marek Widelski nr upr. 31/83/Pw ZGŁOSZENIE ZAMIARU WYKONANIA ROBÓT BUDOWLANYCH I N W E S T O R : S Z K O Ł A P O D S T A W O W A N R 3 U L. S Z C Z U C Z Y Ń K S A 5, S Z A M O T U Ł Y

7

8 S Z A M O T U Ł Y,, d z. n r, / 2,, g m. S z a m o t u ł y OPIS DO PLANU zagospodarowania działki Lokalizacja: Szamotuły, ul. Szczuczyńska 5, dz. nr 727/2, Inwestor : Szkoła Podstawowa nr 3 w Szamotułach ul. Szczuczyńska 5, Szamotuły 1. Przedmiot opracowania Przedmiotem opracowania jest ogólna koncepcja zagospodarowania części działki przeznaczonych pod funkcję sportową i edukacyjną. Kompleks budynków Szkoły Podstawowej nr 3 w Szamotułach, zlokalizowany na dz. nr 727/2, w Szamotułach. Inwestycja polega na zagospodarowaniu boiska szkolnego poprzez wykonanie utwardzeń, wyznaczenia terenów zieleni, ścieŝek ogrodowych oraz zaproponowaniu lokalizacji lamp ogrodowych oraz elementów małej architektury, ławeczek, śmietników, itp. 2. Podstawa opracowania Mapka geodezyjna Prawo budowlane Ustalenia z inwestorem Wizja lokalna 3. Charakterystyka terenu Działka nr 727/2, jest działką zabudowaną budynkiem Szkoły Podstawowej, budynkiem Sali gimnastycznej oraz budynkiem gospodarczym. Część działki została wybrukowana kostką betonową w kolorze szarym. Na budynku szkoły przy wejściach znajdują się zawory ze spustem zimnej wody, a w budynku garaŝowym zasilanie elektryczne. Teren opracowania jest terenem płaskim. Działka nie podlega ochronie konserwatorskiej ani nie została objęte obszarem NATURA Opracowywany teren porośnięty jest trawą. 4. Istniejące uzbrojenie działki Działka jest działką w pełni uzbrojoną. Odprowadzenie wód deszczowych planuje się podłączyć do istniejącej studzienki kanalizacji deszczowej 5. Rozliczenie powierzchni działki Powierzchnia utwardzeń istniejących 595 m 2 Powierzchnia utwardzeń nowoprojektowanych 1 458,75 m 2 Powierzchnia trawy sianej 1 320,0 m 2 6. Opis projektowanej inwestycji Planowana inwestycja polegać będzie na robotach ziemnych związanych z wybrukowaniem połowy boiska kostka brukową typu pol-bruk, gr. 8cm. 8. Projektowany poziom terenu pomiędzy 70-71,00 m n.p.m 10. Odprowadzenie wód deszczowych do istniejącej kanalizacji deszczowej Opracował: mgr inŝ. Marek Widelski nr upr. 31/83/Pw ZGŁOSZENIE ZAMIARU WYKONANIA ROBÓT BUDOWLANYCH I N W E S T O R : S Z K O Ł A P O D S T A W O W A N R 3 U L. S Z C Z U C Z Y Ń K S A 5, S Z A M O T U Ł Y

9 S Z A M O T U Ł Y,, d z. n r, / 2,, g m. S z a m o t u ł y OPIS TECHNICZNY Projektu utwardzenia terenu boiska szkolnego przy Szkole Podstawowej nr 3 w Szamotułach. Teren objęty opracowaniem podzielono na 2 strefy powierzchnię wybrukowaną i powierzchnię zieloną, zlokalizowane w Szamotułach przy ul. Szczuczyńskiej 5, na działce o nr 727/2, obręb Szamotuły, gm. Szamotuły. W ramach pow. wybrukowanej planuje się pozostawić istniejącą część utwardzeń, wzdłuŝ których planuje się wykonać spadki wód deszczowych do istniejącej studzienki kanalizacyjnej. 1. Podstawa opracowania Zlecenie Inwestora na opracowania ww. dokumentacji Mapa zasadnicza w skali 1:500 Wizja lokalna Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz. 430) 2. Temat i zakres opracowania Tematem niniejszego opracowania jest ogólna koncepcja zagospodarowania części działki przeznaczonej pod funkcję sportową i edukacyjną. Inwestycja polega na zagospodarowaniu boiska szkolnego poprzez wykonanie utwardzeń, wyznaczenia terenów zieleni, ścieŝek ogrodowych oraz zaproponowaniu lokalizacji lamp ogrodowych oraz elementów małej architektury, ławeczek, śmietników, itp. zlokalizowanych przy Szkole Podstawowej nr 3 w Szamotułach. 3. Stan istniejący Na terenie objętym opracowaniem znajduje się kompleks budynków Szkoły Podstawowej nr 3 w Szamotułach. Teren jest w pełni uzbrojony. 4. Ławeczki Zaproponowano 18 ławeczek o wymiarach 1,5m x 3,0 m, oraz 3 ławeczki o wymiarach 1,5m x 6,0m. Na całym terenie przewidziano równieŝ 4 kosze na śmieci. Do wyboru przez Inwestora. 5. Oświetlenie Zaproponowano lokalizację lamp ogrodowych oraz elementy małej architektury. 6. Utwardzenia Utwardzenie boiska szkolnego, oraz chodników zaprojektowano z kostki brukowej typu pol-bruk bez fazy np. cegiełka w kolorze szarym o grubości 8cm, na podsypce cementowo-piaskowej grubości 4 cm, podbudowa z chudego betonu B-7,5, gr. 15cm ostatnią warstwę tworzy piasek gr.15cm, z obrzeŝami betonowymi 8x30x100cm na podsypce cementowo-piaskowej. ZGŁOSZENIE ZAMIARU WYKONANIA ROBÓT BUDOWLANYCH I N W E S T O R : S Z K O Ł A P O D S T A W O W A N R 3 U L. S Z C Z U C Z Y Ń K S A 5, S Z A M O T U Ł Y

10 S Z A M O T U Ł Y,, d z. n r, / 2,, g m. S z a m o t u ł y Zaprojektowano równieŝ kostkę o gr. 8cm w kolorze czerwonym z której będą wykonane pola do gry w klasy, oraz kostkę o gr. 8cm w kolorze grafitowym z której wykonany będzie okrąg wraz z napisem SP 3, na tych samych podbudowach. 7. Roboty ziemne i rozbiórkowe Ze względu na istniejące uzbrojenie roboty ziemne i rozbiórkowe naleŝy wykonać z naleŝytą ostroŝnością. Nadmiar urobku naleŝy zagospodarować na własne działce lub wywieźć na wysypisko miejskie. Opracowano: mgr inŝ. marek Widelski nr upr. 31/83/Pw ZGŁOSZENIE ZAMIARU WYKONANIA ROBÓT BUDOWLANYCH I N W E S T O R : S Z K O Ł A P O D S T A W O W A N R 3 U L. S Z C Z U C Z Y Ń K S A 5, S Z A M O T U Ł Y

11

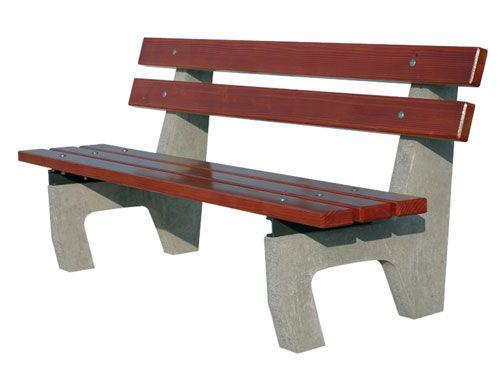

12 PRZYKŁADOWE ŁAWECZKI Wymiary: - długość: 180 cm - szerokość: 58 cm - wysokość: 41 cm Materiały: - podstawa Ŝeliwna - drewno świerkowe MontaŜ: - przez przykręcenie do podłoŝa Wymiary: - długość: 180 cm - szerokość: 62 cm - wysokość: 80 cm Materiały: - podstawa betonowa - drewno świerkowe MontaŜ: - przez wkopanie przedłuŝonego elementu betonowego Wymiary: - długość: 180 cm - szerokość: 35 cm - wysokość: 43 cm Materiały: - podstawa betonowa - drewno świerkowe MontaŜ: - przez wkopanie przedłuŝonego elementu betonowego

13 PRZYKŁADOWE KOSZE Wymiary: - długość: 100 cm - średnica: 39 cm - pojemność: 35 l Materiały: - słupek stalowy - drewno świerkowe MontaŜ: - przez zabetonowanie elementu kotwiącego Cena: 440 zł netto Wymiary: - długość: 1000 cm - średnica: 39 cm - pojemność: 35 l Materiały: - słupek stalowo-ŝeliwny - drewno świerkowe MontaŜ: - przez zabetonowanie elementu kotwiącego Cena: 530 zł netto

14 PRZYKŁADOWE LAMPY Lampa stojąca EVIA 110 Lampa dostępna z kloszem mlecznym, przeźroczystym przydymionym oraz przydymionym pryzmatycznym Materiał: obudowa - tworzywo sztuczne, klosz - polimetakrylan Kolor: czarny Wymiary H x D: 110cm x 20cm śarówka: 1 x max 40W E27 230V Klasa szczelności: IP 43 Producent: BRILUX Lampa stojąca CELIO 110 Lampa dostępna z kloszem przeźroczystym lub przeźroczystym przydymionym Materiał: obudowa - tworzywo sztuczne, klosz - poliwęglan Kolor: czarny Wymiary H x D: 110cm x 20cm śarówka: 1 x max 60W E27 230V Klasa szczelności: IP 43 Producent: BRILUX PrzybliŜony czas realizacji zamówienia: 7-14 dni
