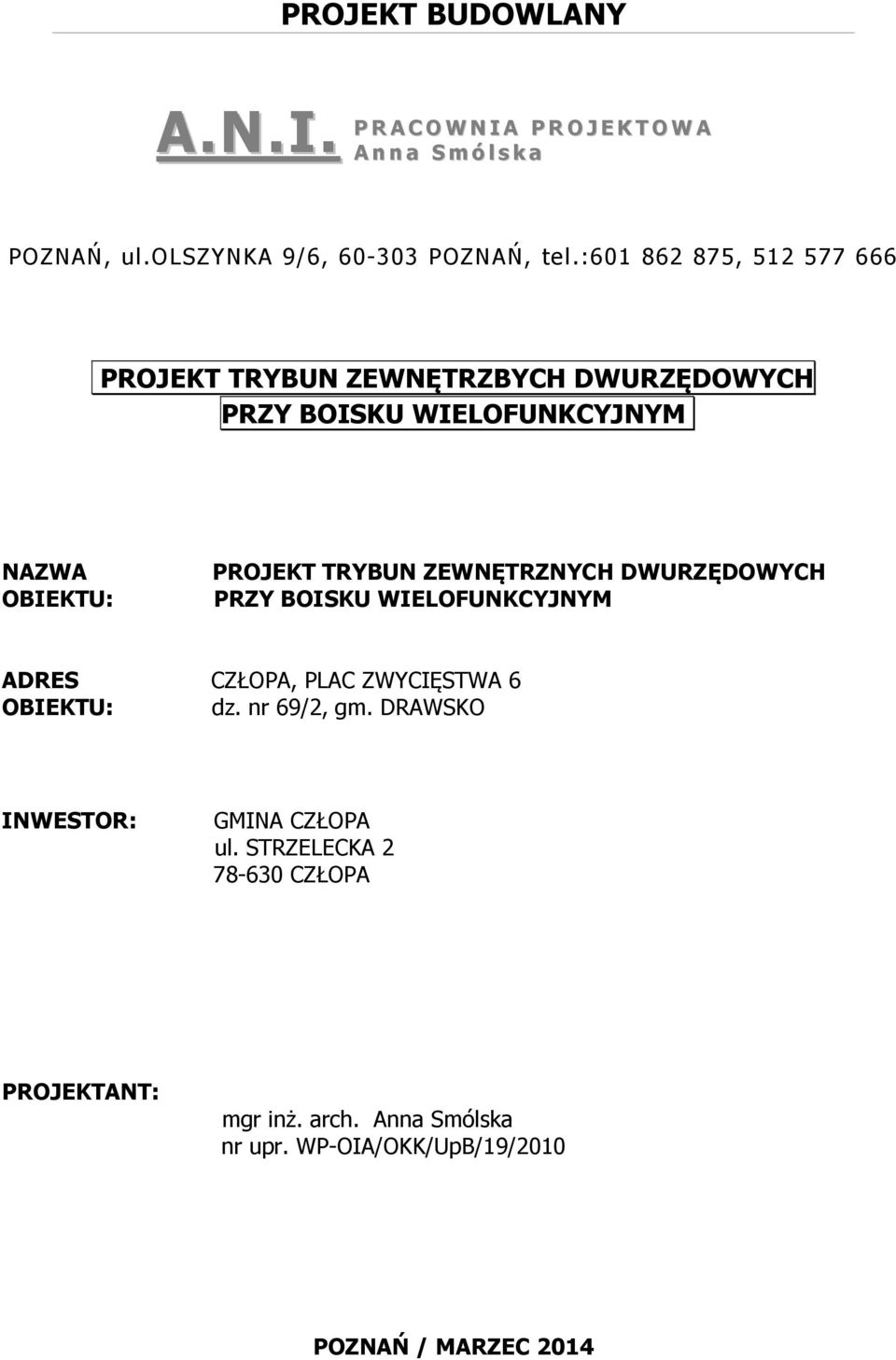

1 PROJEKT BUDOWLANY A.N.I. PRACOWNIA PROJEKTOWA Anna Smólska POZNAŃ, ul.olszynka 9/6, POZNAŃ, tel.: , PROJEKT TRYBUN ZEWNĘTRZBYCH DWURZĘDOWYCH PRZY BOISKU WIELOFUNKCYJNYM NAZWA OBIEKTU: PROJEKT TRYBUN ZEWNĘTRZNYCH DWURZĘDOWYCH PRZY BOISKU WIELOFUNKCYJNYM ADRES CZŁOPA, PLAC ZWYCIĘSTWA 6 OBIEKTU: dz. nr 69/2, gm. DRAWSKO INWESTOR: GMINA CZŁOPA ul. STRZELECKA CZŁOPA PROJEKTANT: nr upr. WP-OIA/OKK/UpB/19/2010 POZNAŃ / MARZEC 2014

2 ZAWARTOŚĆ OPRACOWANIA A. CZĘŚĆ OPISOWA I DOKUMENTY: 1. Strona tytułowa 2. Oświadczenie projektanta 3. Kserokopia uprawnień i przynależność do Izby 4. Informacja BIOZ 5. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego 6. Plan zagospodarowania terenu rysunek Opis do planu zagospodarowania 8. Opis techniczny do projektu B. CZĘŚĆ RYSUNKOWA: 9. Rzut i przekrój trybun rysunek 02

3 OŚWIADCZENIE PROJEKTANTA Zgodnie z art. 20 ust. 4 ustawy Prawo budowlane, zmienionej ustawą z dnia 16 kwietnia r. (Dz. U. Nr 93 poz. 888) oświadczam, że dokumentacja projektowa trybun zewnętrznych dwurzędowych, zlokalizowanych w Człopie przy Placu Zwycięstwa 6 na dz. nr 69/2 gm. Człopa została wykonana zgodnie z obowiązującymi przepisami prawa i zasadami wiedzy technicznej. nr upr. WP-OIA/OKK/UpB/19/2010

4 4. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Opracowana zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120 z 2003r. poz. 1126) (Wykonano w oparciu o rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 z 2003r. poz. 401) 4.1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Przedmiotem opracowania projektowego, którego dotyczy niniejsza informacja jest projekt trybun dwurzędowych przy boisku wielofunkcyjnym, zlokalizowanym na działce o numerze ewidencyjnym gruntu 69/2 położonej w miejscowości Człopa, gm. Człopa. Inwestycja składa się z budowy 1 obiektu trybun dwurzędowych Wykaz istniejących obiektów budowlanych Na terenie działki istnieje boisko wielofunkcyjne oraz budynki Szkoły Podstawowej i Gimnazjum Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Przed przystąpieniem do jakichkolwiek prac budowlanych należy ogrodzić fragmenty działki wzdłuż granic objętych opracowaniem - ogrodzeniem tymczasowym, zabezpieczającym przed dostępem osób postronnych. Należy umieścić właściwe tablice ostrzegawcze informujące o zakazie wstępu na teren budowy Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skale i rodzaje zagrożeń, oraz miejsce ich wystąpienia. a) roboty ziemne należy wykonać za pomocą sprzętu ciężkiego lub ręcznie po wytyczeniu geodezyjnym planowanego obiektu zgodnie z rzutem fundamentów. Przed przystąpieniem do robót sprawdzić czy operatorzy maszyn przeszli odpowiednie przeszkolenie w zakresie bhp i czy posiadają odpowiednie kwalifikację. Na działce występują grunty zwarte. W czasie wykonywania robót ziemnych miejsca niebezpieczne należy ogrodzić i umieścić napisy ostrzegawcze. b)roboty zbrojarskie i betoniarskie W przygotowanych wykopach na warstwie podbetonu ułożyć zbrojenie wykonane zgodnie z projektem. Chodzenie po ułożonych elementach zbrojenia jest zabronione. Podczas wylewania masy betonowej do wykopu i przygotowanego deskowania ścian fundamentowych należy zadbać o stopniowe i równomierne jej rozprowadzenie. c)roboty murarskie i tynkarskie nie występują d) rusztowania i ruchome podesty robocze Rusztowania i ruchome podesty robocze powinny być wykonane zgodnie z dokumentacją producenta albo projektem indywidualnym. Osoby zatrudnione przy montażu i demontażu rusztowań oraz monterzy ruchomych podestów roboczych powinni posiadać wymagane uprawnienia. Rusztowania należy ustawiać na podłożu ustabilizowanym i wyprofilowanym ze spadkiem umożliwiającym odpływ wód opadowych. Rusztowanie z elementów metalowych powinno być uziemione i posiadać instalację piorunochronną. e)roboty na wysokości Osoby przebywające stanowiskach pracy, znajdujące się na wysokości co najmniej 1 m od podłogi lub ziemi powinny być zabezpieczone przed upadkiem z wysokości balustradą o wysokości 1,1 m. Przemieszczane w poziomie stanowisko pracy powinno mieć zapewnione mocowanie końcówki linki bezpieczeństwa do pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na wysokości około 1,5 m wzdłuż zewnętrznej strony krawędzi przejścia. Długość linki bezpieczeństwa, szelek bezpieczeństwa nie powinna być większa niż 1,5 m. f)roboty dachowe nie występują g) roboty dekarskie i izolacyjne Kotły do podgrzewania masy bitumicznej powinny być zaopatrzone w pokrywy i szczelnie zamknięte, oraz wypełnione nie więcej niż do ¾ ich wysokości Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Roboty szczególnie niebezpieczne nie występują Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiająca szybką ewakuacje na wypadek pożaru, awarii i innych zagrożeń. Strefy szczególnego zagrożenia zdrowia nie występują. Kierownik budowy jest zobowiązany w oparciu o powyższą informację do sporządzenia planu bezpieczeństwa i ochrony zdrowia na budowie przed jej rozpoczęciem. Opracowała: nr upr WP-OIA/OKK/UpB/19/2010

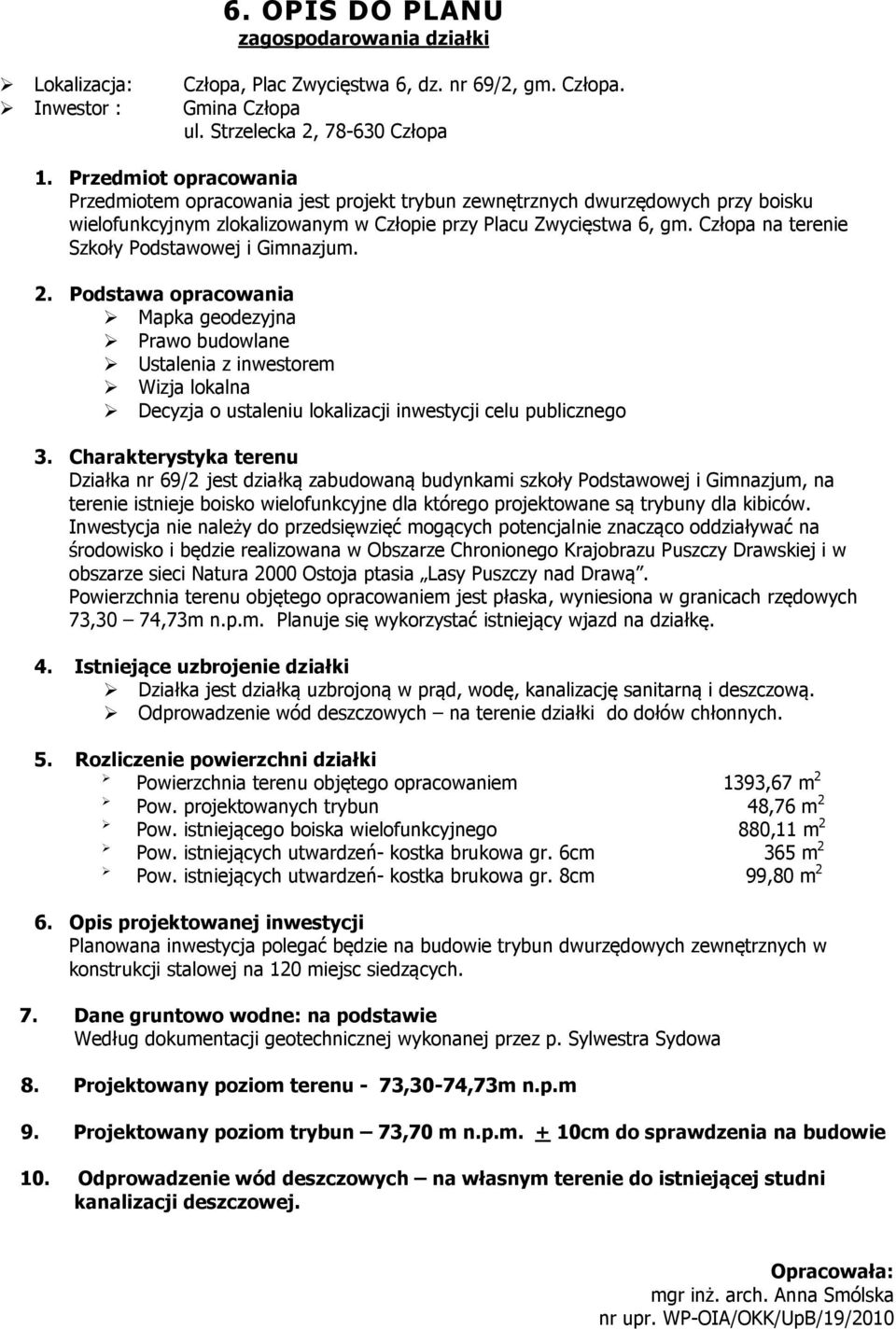

5 6. OPIS DO PLANU zagospodarowania działki Lokalizacja: Człopa, Plac Zwycięstwa 6, dz. nr 69/2, gm. Człopa. Inwestor : Gmina Człopa ul. Strzelecka 2, Człopa 1. Przedmiot opracowania Przedmiotem opracowania jest projekt trybun zewnętrznych dwurzędowych przy boisku wielofunkcyjnym zlokalizowanym w Człopie przy Placu Zwycięstwa 6, gm. Człopa na terenie Szkoły Podstawowej i Gimnazjum. 2. Podstawa opracowania Mapka geodezyjna Prawo budowlane Ustalenia z inwestorem Wizja lokalna Decyzja o ustaleniu lokalizacji inwestycji celu publicznego 3. Charakterystyka terenu Działka nr 69/2 jest działką zabudowaną budynkami szkoły Podstawowej i Gimnazjum, na terenie istnieje boisko wielofunkcyjne dla którego projektowane są trybuny dla kibiców. Inwestycja nie należy do przedsięwzięć mogących potencjalnie znacząco oddziaływać na środowisko i będzie realizowana w Obszarze Chronionego Krajobrazu Puszczy Drawskiej i w obszarze sieci Natura 2000 Ostoja ptasia Lasy Puszczy nad Drawą. Powierzchnia terenu objętego opracowaniem jest płaska, wyniesiona w granicach rzędowych 73,30 74,73m n.p.m. Planuje się wykorzystać istniejący wjazd na działkę. 4. Istniejące uzbrojenie działki Działka jest działką uzbrojoną w prąd, wodę, kanalizację sanitarną i deszczową. Odprowadzenie wód deszczowych na terenie działki do dołów chłonnych. 5. Rozliczenie powierzchni działki Powierzchnia terenu objętego opracowaniem 1393,67 m 2 Pow. projektowanych trybun 48,76 m 2 Pow. istniejącego boiska wielofunkcyjnego 880,11 m 2 Pow. istniejących utwardzeń- kostka brukowa gr. 6cm 365 m 2 Pow. istniejących utwardzeń- kostka brukowa gr. 8cm 99,80 m 2 6. Opis projektowanej inwestycji Planowana inwestycja polegać będzie na budowie trybun dwurzędowych zewnętrznych w konstrukcji stalowej na 120 miejsc siedzących. 7. Dane gruntowo wodne: na podstawie Według dokumentacji geotechnicznej wykonanej przez p. Sylwestra Sydowa 8. Projektowany poziom terenu - 73,30-74,73m n.p.m 9. Projektowany poziom trybun 73,70 m n.p.m. + 10cm do sprawdzenia na budowie 10. Odprowadzenie wód deszczowych na własnym terenie do istniejącej studni kanalizacji deszczowej. Opracowała: nr upr. WP-OIA/OKK/UpB/19/2010

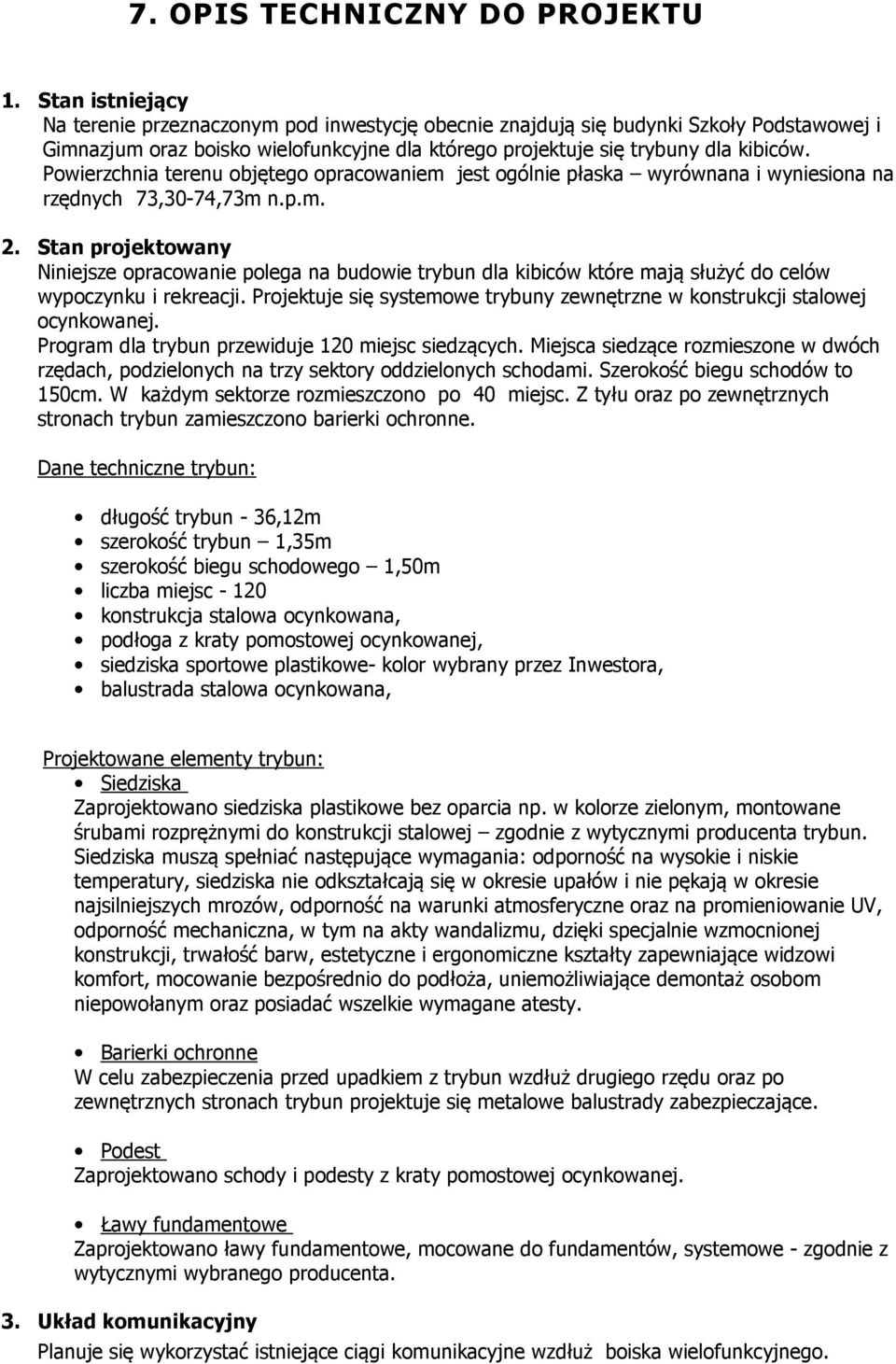

6 7. OPIS TECHNICZNY DO PROJEKTU 1. Stan istniejący Na terenie przeznaczonym pod inwestycję obecnie znajdują się budynki Szkoły Podstawowej i Gimnazjum oraz boisko wielofunkcyjne dla którego projektuje się trybuny dla kibiców. Powierzchnia terenu objętego opracowaniem jest ogólnie płaska wyrównana i wyniesiona na rzędnych 73,30-74,73m n.p.m. 2. Stan projektowany Niniejsze opracowanie polega na budowie trybun dla kibiców które mają służyć do celów wypoczynku i rekreacji. Projektuje się systemowe trybuny zewnętrzne w konstrukcji stalowej ocynkowanej. Program dla trybun przewiduje 120 miejsc siedzących. Miejsca siedzące rozmieszone w dwóch rzędach, podzielonych na trzy sektory oddzielonych schodami. Szerokość biegu schodów to 150cm. W każdym sektorze rozmieszczono po 40 miejsc. Z tyłu oraz po zewnętrznych stronach trybun zamieszczono barierki ochronne. Dane techniczne trybun: długość trybun - 36,12m szerokość trybun 1,35m szerokość biegu schodowego 1,50m liczba miejsc konstrukcja stalowa ocynkowana, podłoga z kraty pomostowej ocynkowanej, siedziska sportowe plastikowe- kolor wybrany przez Inwestora, balustrada stalowa ocynkowana, Projektowane elementy trybun: Siedziska Zaprojektowano siedziska plastikowe bez oparcia np. w kolorze zielonym, montowane śrubami rozprężnymi do konstrukcji stalowej zgodnie z wytycznymi producenta trybun. Siedziska muszą spełniać następujące wymagania: odporność na wysokie i niskie temperatury, siedziska nie odkształcają się w okresie upałów i nie pękają w okresie najsilniejszych mrozów, odporność na warunki atmosferyczne oraz na promieniowanie UV, odporność mechaniczna, w tym na akty wandalizmu, dzięki specjalnie wzmocnionej konstrukcji, trwałość barw, estetyczne i ergonomiczne kształty zapewniające widzowi komfort, mocowanie bezpośrednio do podłoża, uniemożliwiające demontaż osobom niepowołanym oraz posiadać wszelkie wymagane atesty. Barierki ochronne W celu zabezpieczenia przed upadkiem z trybun wzdłuż drugiego rzędu oraz po zewnętrznych stronach trybun projektuje się metalowe balustrady zabezpieczające. Podest Zaprojektowano schody i podesty z kraty pomostowej ocynkowanej. Ławy fundamentowe Zaprojektowano ławy fundamentowe, mocowane do fundamentów, systemowe - zgodnie z wytycznymi wybranego producenta. 3. Układ komunikacyjny Planuje się wykorzystać istniejące ciągi komunikacyjne wzdłuż boiska wielofunkcyjnego.

7 4. Ogrodzenie terenu Istniejące boisko wielofunkcyjne ogrodzone jest od strony budynku szkoły siatką o wysokości 1,5m, natomiast pozostałe ogrodzenie o wysokości 4,0m na słupkach stalowych wypełnienie z siatki stalowej. W ogrodzeniu zamontowane są trzy furtki oraz jedna brama umożliwiająca wjazd na teren boiska. 5. Odwodnienie terenu - istniejące Przewiduje się odprowadzenie ścieków deszczowych do dołów chłonnych zlokalizowanych na terenie działki. 6. Informacja o wpływie inwestycji na środowisko Inwestycja nie należy do przedsięwzięć mogących potencjalnie znacząco oddziaływać na środowisko i będzie realizowana w Obszarze Chronionego Krajobrazu Puszczy Drawskiej i w obszarze sieci Natura 2000 Ostoja ptasia Lasy Puszczy nad Drawą. 7. Uwagi końcowe Wszystkie zastosowane materiały budowlane i wyroby winny posiadać wymagane atesty i odpowiadać Polskim Normom. Roboty budowlane i rzemieślnicze wykonać zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami. Przy przeprowadzaniu robót budowlanych przestrzegać przepisów BHP. W razie zaistnienia wątpliwości bądź stwierdzenia rozbieżności rozwiązań projektowych ze stanem faktycznym wykonawca winien niezwłocznie skontaktować się z projektantem. Prace należy prowadzić pod nadzorem osoby posiadającej uprawnienia budowlane. Po zakończeniu prac budowlanych teren należy uporządkować i przekazać w użytkowanie. Opracowała: nr upr. WP-OIA/OKK/UpB/19/2010

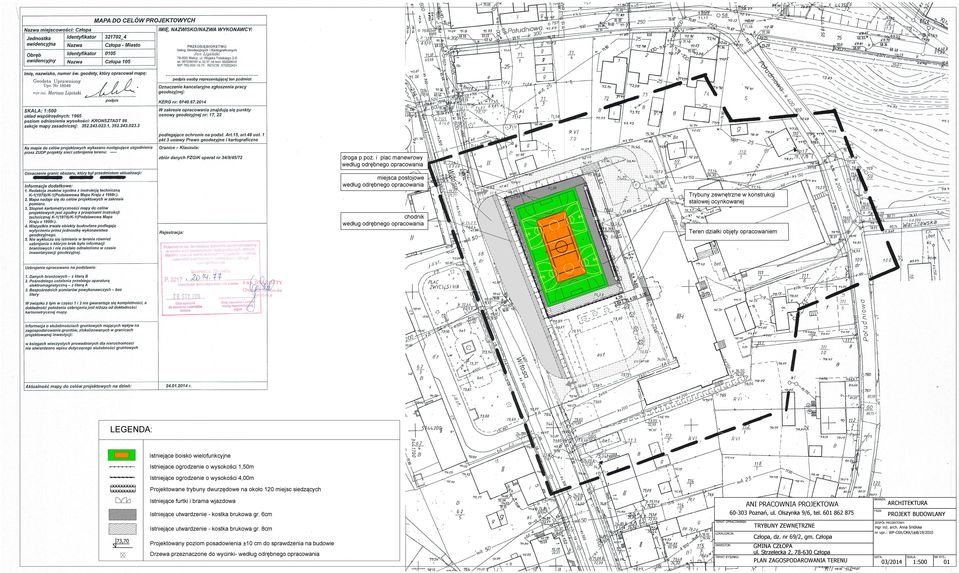

8 droga p.poż. i plac manewrowy według odrębnego opracowania miejsca postojowe według odrębnego opracowania Trybuny zewnętrzne w konstrukcji stalowej ocynkowanej chodnik według odrębnego opracowania 73,70 Teren działki objęty opracowaniem LEGENDA: Istniejące boisko wielofunkcyjne Istniejace ogrodzenie o wysokości 1,50m Istniejące ogrodzenie o wysokości 4,00m Projektowane trybuny dwurzędowe na około 120 miejsc siedzących Istniejące furtki i brama wjazdowa Istniejące utwardzenie - kostka brukowa gr. 6cm ANI PRACOWNIA PROJEKTOWA Poznań, ul. Olszynka 9/6, tel TEMAT OPRACOWANIA: Istniejące utwardzenie - kostka brukowa gr. 8cm 73,70 TRYBUNY ZEWNĘTRZNE LOKALIZACJA: Projektowany poziom posadowienia ±10 cm do sprawdzenia na budowie Człopa, dz. nr 69/2, gm. Człopa INWESTOR: Drzewa przeznaczone do wycinki- według odrębnego opracowania TEMAT RYSUNKU: GMINA CZŁOPA ul. Strzelecka 2, Człopa PLAN ZAGOSPODAROWANIA TERENU BRANŻA: FAZA: ARCHITEKTURA PROJEKT BUDOWLANY ZESPÓŁ PROJEKTOWY: nr upr.: WP-OIA/OKK/UpB/19/2010 DATA: 03/2014 SKALA: 1:500 NR RYS.: 01

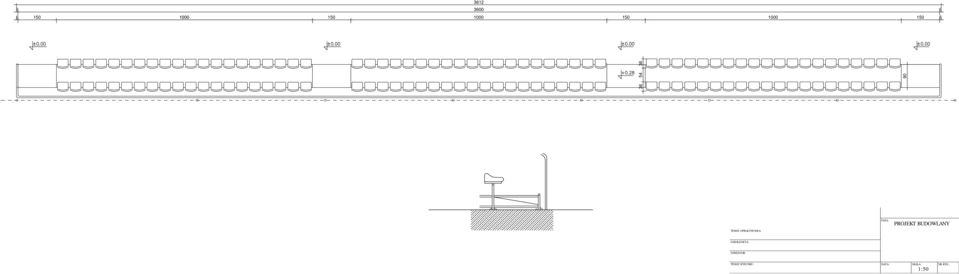

9 TEMAT OPRACOWANIA: FAZA: PROJEKT BUDOWLANY LOKALIZACJA: INWESTOR: TEMAT RYSUNKU: DATA: SKALA: 1:50 NR RYS.:
