1 25 Jahre Qualität & Service Armaturen u. Dichtungstechnik Cennik Stal nierdzewna / STAINLESS STEEL Opaski naprawcze oraz przyłączeniowe Dla dostawców energii i wody Opaski naprawcze Kröner GmbH Armaturen und Dichtungstechnik Gewerbegebiet - Ostring 29 D Hochdorf / Plochingen Telefon +49 (0) 711 / Fax +49 (0) 711 / Internet

2 Stal nierdzewna - opaski naprawcze Nakrętka Śruba ( pokryta teflonem) Podkładka Obejma Listwa napinająca Wspornik Mostek łączący Płytka wsporcza Uszczelka gumowa OPIS TECHNICZNY ** * Wszystkie części metalowe są wykonane ze stali nierdzewnej (A2) AISI 304. Dla oczyszczalni ścieków oraz przemysłu chemicznego oferujemy opaski wykonane ze stali nierdzewnej (A4) AISI 316. * Dla ochrony przed korozją, opaski po spawaniu poddawane są pasywowaniu. * Śruby są pokryte Teflonem*, aby zapobiec zapiekaniu. Śruby mająrozmiar M14 im16. * Pod śrubami znajduje się podkładka o dużej średnicy, która wywiera nacisk na listwę napinającą. * Uszczelka gumowa ma strukturę wafla i brzegi ścięte ukośnie. * Mostek łączący połączony jest z gumą w procesie wulkanizacji. Wszystkie opaski naprawcze mogą zostać wyposażone w uszczelke gumową z NBR, EPDM do wody pitnej, EPDM 140 do instalcji grzewczych bądz Vitonu ( patrz następna strona). * Końcówki uszczelki gumowej pokryte są silikonem. ZASTOSOWANIE : Opaski naprawcze stosowane są do trwałego uszczelnienia oraz łączenia przewodów wodociągowych, gazowych lub olejowych. Dopuszczalne ciśnienie robocze zależy od rodzaju rur, uszkodzenia, średnicy zewnętrznej i typu opaski. Opaski naprawcze wykonane są w 100 % ze stali nierdzewnej Nr (A2) i przeznaczone do szybkiej i trwałej naprawy popękanych, dziurawych lub porowatych przewodów rurowych. Opaska widoczna na zdjęciu Typ RS-2 może zostać użyta do rur o różnych średnicach zewnętrznych. Przewody o nierególarnych średnicach nie stanowią problemu, ponieważ opaski mają tolerancje. W przypadku rur HDPE opaski należy stosować tylko tymczasowo. W celu uzyskania dodatkowych informacji prosimy o kontakt. ** Informacje dotyczące poszczególnych typów opasek, znajdują się na dalszych stronach. Przystosowane do gazu i wody = DIN 3535 Tel : / Fax : / www. kroener.pl - 1 -

3 Stal nierdzewna - Opaski naprawcze Zalety : 1. Stal nierdzewna jest najlepszym materiałem stosowanym do produkcji opasek naprawczych. 2. Stal nierdzewna - opaski naprawcze maja niewielką wagę i są bardzo poręczne. 3. Stal nierdzewna - opaski naprawcze posiadają mniej śrub i nakrętek, ponieważ jej częsci są stabilniejsze niż w innych opaskach. 4. Jedyną ruchomą częścią jest listwa napinająca, ponieważ pozostałe części tworzą spójną całość. Podczas montażu nie ma niebezpieczeństwa zagubienia poszczególnych części. 6. Śruby pokryte są teflonem aby zapobiec zapieczeniu nakrętki na gwincie. - Stal nierdzewna - Opaski naprawcze są standardowo wyposażone w uszczelkę gumową z NBR do wody i gazu bądz EPDM do wody pitnej. - Na życzenie mogą być wyposażone w uszczelkę z siliconu lub vitonu - Nasze produkty dostępne są także ze stali nierdzewnej AISI 316 (A4) Typowe zastosowanie naszych /Stal nierdzewna - opasek naprawczych: Pęknięcia przewodów Miejsca porowate w rurach żeliwnych i stalowych Otwory w rurach żeliwnych, stalowych oraz PVC Szczeliny w rurach żeliwnych, stalowych oraz PVC Ubytki W na spawach Łączenie rur rozciętych Łączenie rur z nierównościami lub z przesunięciem -2- Tel : / Fax : /

4 Stal nierdzewna - Opaski naprawcze Opis techniczny: Uwaga! 1. Uwagi * Długość opaski nie może byc mniejsza niż średnica zewnętrzna rury. * W przypadku uszkodzenia, długość opaski powinna być o 150 mm większa od jego szerokosci. (dla rur o średnicy nie większej niż 350 mm; dla większych objętości minimum 200 mm). * Maksymalna odległość pomiędzy końcami łączonych rur nie może być większa ni ż 10 mm. * Maksymalny kąt pomiędzy końcami łączonych rur nie może byćwiększy niż 2 stopnie. * Maksymalna różnica średnic zewnętrznych rur, które mają być łączone, nie może być większa ni ż 3mm. 2. Zakresy średnic zew.rur Typ Ilość osłon Zakres ś r.zew. od Zakres śr.zew. do Tolerancja RS mm mm 4 mm RS mm mm 7 mm RS mm i większe 10 mm RS mm i większe 20 mm RS mm i większe 30 mm 3. Zakres ciśnieniowy (bar) Wielkość ciśnienia, przy którym opaska może być używana, zależy od rodzaju opaski, średnicy zewnętrznej, rodzaju rury itd Prosimy korzystać z poniższej tabeli : Typ Śr.zew w mm do wody do gazu RS RS RS Uwaga: przy większym cś i nieniu bądz innym typie rury, prosimy o kontakt. 4. Śruby M12, M14 oraz M16 dla wiekszych śednic. Odległość pomiędzy śrubami wynosi 100 mm do Ø 250 mm i 75 mm przy większych średnicach. 5. Nakretki Ciężkie Hexagon-nakrętki, wielkość klucza: 19, 22 i 24 mm. 6. Uszczelka gumowa Opaski naprawcze są dostępne w poniższych wydaniach: Guma: Temperatura: Anwendung: NBR - czarna EPDM - czarna EPDM czarna Mieszanka 2196-NI 585 Mieszanka EW DE Spec. mieszanka 90 C C C bis 70 C max. do 140 C gaz, woda, oleje, oraz inne do wody pitnej (W270) do wody gorącej i pary substancje chemiczne ( instalacje grzewcze) 7. Autoryzacje Europa : EN 681 / EN 682 / EN 549 Niemcy : DVGW - DIN 3535, Registriernr. : NG BP0097 Baumusterprüfung: T2 / vom (GWI) Anglia : BCG LC6/PS / BS 2494 Type W / BS 6920 Belgia : Belgaqua-hydrocheck Frankreich : XP P Tel : / Fax : / www. kroener.pl -3-

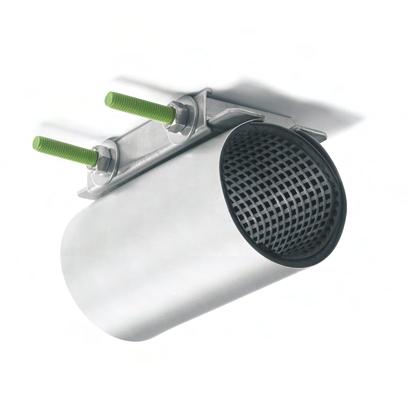

5 Stal nierdzewna - Opaski naprawcze TYP RS-0 Opaska składa się z jednej częś ci. Przystosowana do długotrwalej naprawy całkowicie złamanych rur do 2" Ø nomina lej. Standardowe-długości: 75 oraz 150 mm TYP RS-1 Opaska składa się z jednej części. Forma ta jest dostępna dla rur o śr.zew. od mm Przykład: Opaska x 200 pasuje na rury o średnicy zew. pomię dzy 108 a 118 mm, a jej długość wynosi 200 mm Zakres tolerancji : Rury do Ø 100 mm Rury od Ø 100 mm Możliwa długość opaski od 150 do 600 mm. 7 mm 10 mm TYP RS-2 Opaska RS-2 składa się z dwóch części. Forma ta jest dostępna dla rur o śr.zew. od 88 do 110 mm. Przykład : Opaska x 300 pasuje na rury o średnicy zew. pomię dzy 210 a 230 mm, a jej długość wynosi 300 mm Zakres tolerancji : 20 mm Możliwa długość opaski od 150 do 600 mm. TYP RS-3 Opaska RS-3 składa się z trzech części. Forma ta jest dostępna dla rur o śr.zew. od 280 do 310 mm. W przypadku mniejszych zakresów oferujemy opaski z zakresem toleracji do 26 mm. Zakres tolerancji : 30 mm Możliwa długość opaski od 300 do 600 mm. -4- Tel : / Fax : /

6 Stal nierdzewna - Opaski naprawcze TYP RS-1A (z odejściem) Opaska RS-1A składa się z jednej części. Kostrukcja jest identyczna jak Typ RS-1, jednak z przyspawanym przyłączem gwintowanym, gwint wewnętrzny lub zewnętrzny (DIN 2999). W zależności od zakresu opaski możliwa jest dostawa z przyłączem gwintowanym od 1/2 do 4. Gwintowanie jest możliwe zgodnie z ISO- lub DIN-norm ą. Możliwa długośc opaski od 150 do 600 mm. TYP RS-2A (z odejściem) Opaska RS-2A składa się z dwóch częś ci. Kostrukcja jest identyczna jak Typ RS-2, jednak z przyspawanym przyłączem gwintowanym, gwint wewnętrzny lub zewnętrzny (DIN 2999). W zależności od zakresu opaski możliwa jest dostawa z przyłączem gwintowanym od 1/2 do 4. Gwintowanie jest możliwe zgodnie z ISO- lub DIN-norma. Możliwa długość opaski od 150 do 600 mm. Opaska do nawiercania TYP SSS Ta specjalna opaska jest cała wykonana ze stali nierdzewnej V2A, Górna połowa opaski ma szerokość 150 mm, przystosowana do przyłącza gwintowanego do 1 1/4, od 1 1/2-4 jest ona 200 mm szeroka. Przyłącze jest z obu stron przyspawane. Zakres opaski wynosi mm. Dzięki niej jest możliwe nawiercenie różnego rodzaju mediów. Gwint przyłącza wykonany jest zgodnie z DIN Zakres: 1/2-4. Inne przyłącza wykonujemy na zamówienie. Opaska przyłączeniowa TYP SST Opska przyłączeniowa jest cała wykonana ze stali nierdzewnej Składa się z 2 cześci i jest dostępna o długości do 600 mm z różnymi króćcami kołnierzowymi. Jest ona najlżejsząopaskąprzyłączeniowąjaka istnieje na rynku. Jej niewielka waga zapewnia łatwy i szybki mont aż. Uszczelnienie całego obwodu rury powoduje wzmocnienie rury. Tel : / Fax : /

7 Cennik : Opaski naprawcze Stal nierdzewna / STAINLESS STEEL Opaski naprawcze NEN - EN - ISO 9001 : 2000 Numer : KC Centrum Gas - Technologie dla sieci wodnych i gazowych szczeg ólnie praktyczne : rury - żeliwne rury - stalowe rury - włókno cementowe rury -zpe rury - z PCW Prosimy o kontakt z nami: bez utrudnień, szybko i sprawnie! -6- Tel : / Fax : /

8 Stal nierdzewna - Opaska naprawcza Typ RS-0 * * Opis : Opaska naprawcza TYP RS-0 - jednoczęściowa Wszystkie części metalowe ze stali nierdzewnej (V2A) Materia ł : Stal nierdzewna V2A (1.4301) Śruby powlekane teflonem. * Zakres tolerancji : dla rur Ø mm = ca. 4 mm * Uszczelka gumowa : NBR (Nitrilkautschuk)- do gazu, wody, oleju oraz innych substancji Wytrzymałość na temperatury od -40 C do +106 C Inne rodzaje gumy także dostępne (strona 15) * Zastosowanie : Woda : do 16 bar Gaz : do 1 bar Opaski przeznaczone sa do naprawy uszkodzonych rur z żeliwa, stali, PVC/PE oraz AC.. Przystosowane do gazu i wody DIN Lekkie i proste w montażu! DN Dla rur o zew. Ø mm Cal Ciśnienie robocze / bar woda gaz Długość Nr artykułu / , , / , , , , " , , / , , / , , / , , , ,60 Do realizacji zamówienia konieczne są : 1.) Ø zewnętrzna naprawianego przewodu... mm 2.) Długość opaski 3.) Rodzaj umoszczelki gumowej... mm... Tel : / Fax : / www. kroener.pl -7-

9 Stal nierdzewna - Opaska Typ RS-1 * Opis : Opaska naprawcza TYP RS-1 - jednoczęściowa Wszystkie części metalowe ze stali nierdzewnej (V2A) * Materia ł : Stal nierdzewna V2A (1.4301) Śruby powlekane teflonem. Typ RS-1 * Zakres tolerancji : dla rur Ø mm = ca. 7 mm dla rur Ø mm = ca. 10 mm * Uszczelka gumowa : NBR (Nitrilkautschuk)- do gazu, wody, oleju oraz innych substancji Wytrzymałość na temperatury od -40 C do +106 C Inne rodzaje gumy także dostępne (strona 15) * Zastosowanie : Woda : do 16 bar Gaz : do 6 bar Opaski przeznaczone są do naprawy uszkodzonych rur z żeliwa, stali, PVC/PE oraz AC.. Przystosowane do gazu i wody DIN Lekkie i proste w montażu! DN Dla rur o zew. Ø mm Ciśnienie robocze / bar woda gaz Długość Nr artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,30 * inne długości/zakresy na życzenie także dostępne -8- Tel : / Fax : /

10 Stal nierdzewna - Opaska naprawcza Typ RS-1 DN Dla rur o zew. Ø mm Ciśnienie robocze / bar woda gaz Długość Nr artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,60 * inne długości/zakresy na życzenie także dostępne Tel : / Fax : / www. kroener.pl -9-

11 Stal nierdzewna - Opaska naprawcza Typ RS-1 DN Dla rur o zew. Ø mm Ciśnienie robocze / bar woda gaz *inne długości/zakresy na życzenie także dostępne Długość Nr artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Tel : / Fax : /

12 Stal nierdzewna - Opaska naprawcza Typ RS-1 DN Dla rur o Ciśnienie robocze / bar Długość Nr zew. Ø mm woda gaz artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,20 * inne długości/zakresy na życzenie także dostępne Tel : / Fax : / www. kroener.pl -11-

13 Stal nierdzewna - Opaska naprawcza Typ RS-1 DN Dla rur o Ciśnienie robocze / bar Długość Nr zew. Ø mm woda gaz artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,80 *inne długości/zakresy na życzenie także dostępne -12- Tel : / Fax : /

14 Stal nierdzewna - Opaska naprawcza Typ RS-1 DN Dla rur o Ciśnienie robocze / bar Długość Nr zew. Ø mm woda gaz artykułu , , , , , ,50 * Inne długości produkujemy na życzenie zleceniodawcy. * Oczywiście dostępne sąwszystkie opaski z innymi rodzajami gumy : NBR, EPDM, EPDM 140, Viton oraz Silicon * Opaski z odejściem / do nawiercania : Typ RS-1A z przyspawanym przyłączem gwintowym znajdziecie Państwo na strone 23 Uszczelka gumowa : (informacja konieczna do wykonania zamówienia) Wszystkie opaski wymienione w naszym cenniku sa dostępne: NBR - czarna Mieszanka 2196-NI C gaz, woda, oleje,, oraz inne aubstancje chemiczne EPDM - czarna Mieszanka EW DE do 70 C d o wody pitenej (W270) EPDM czarna Spe c. mieszanka 90 C C max. wytrzymałość na temp. 140 C Do gorącej wody i pary ( Instalacje grzewcze) Wszystkie opaski dostarczamy z żółtymi osłonami na śrubach, by zapobiec skaleczeniom. Tel : / Fax : / www. kroener.pl -13-

15 Stal nierdzewna - Opaska naprawcza Typ RS-2 * Opis : Opaska naprawcza TYP RS-2 - dwuczęściowa Wszystkie części metalowe ze stali nierdzewnej (V2A) * * Materia ł : Stal nierdzewna V2A (1.4301) Śruby powlekane teflonem. Zakres tolerancji : dla rur Ø mm = ca. 20 mm Typ RS-2 * Uszczelka gumowa : NBR (Nitrilkautschuk)- do gazu, wody, oleju oraz innych substancji Wytrzymałość na temperatury od -40 C do +106 C Inne rodzaje gumy także dostępne (strona 15) * Zastosowanie : Woda : do 16 bar Gaz : do 6 bar Opaski przeznaczone są do naprawy uszkodzonych rur z żeliwa, stali, PVC/PE oraz AC.. Przystosowane do gazu i wody DIN Lekkie i proste w montażu! DN Dla rur o zew. Ø mm Ciśnienie robocze / bar woda gaz Długość Nr artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Tel : / Fax : /

16 Stal nierdzewna - Opaska naprawcza Typ RS-2 DN Dla rur o Ciśnienie robocze / bar Długość Nr zew. Ø mm woda gaz artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,20 Tel : / Fax : / www. kroener.pl -15-

17 Edelstahl/STAINLESS Stal nierdzewna - Opaska SEAL naprawcza Reparaturschellen Typ RS-2 Typ RS-2 DN Dla rur o Ciśnienie robocze / bar Długość Nr zew. Ø mm woda gaz artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Tel : / Fax : /

18 Stal nierdzewna - Opaska naprawcza Typ RS-2 DN Dla rur o zew. Ø mm Ciśnienie robocze / bar woda gaz Długość Nr artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,90 Uszczelka gumowa : (informacja konieczna do wykonania zamó wienia) Cenny zamieszczone w naszym katalogu dotyczą wykonania z gumą NBR lub EPDM. Tel : / Fax : / www. kroener.pl -17-

19 Stal nierdzewna - Opaska naprawcza Typ RS-3 * Opis : Opaska naprawcza TYP RS-2 - trzyczęściowa Wszystkie części metalowe ze stali nierdzewnej (V2A) * * Materia ł : Stal nierdzewna V2A (1.4301) Śruby powlekane teflonem. Zakres tolerancji : dla rur Ø mm = ca. 30 mm Typ RS-3 * Uszczelka gumowa : NBR (Nitrilkautschuk)- do gazu, wody, oleju oraz innych substancji Wytrzymałośc na temperatury od -40 C do +106 C Inne rodzaje gumy także dostępne (strona 15) * Zastosowanie : Woda : do 16 bar Gaz : do 6 bar Opaski przeznaczone są do naprawy uszkodzonych rur z żeliwa, stali, PVC/PE oraz AC.. DN Dla rur o zew. Ø mm Ciśnienie robocze / bar woda gaz Długość Nr artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Tel : / Fax : /

20 Stal nierdzewna - Opaska naprawcza Typ RS-3 Dla rur o Ciśnienie robocze / bar Długość Nr DN zew. Ø mm woda gaz artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,70 Tel : / Fax : / www. kroener.pl -19-

21 Stal nierdzewna - Opaska z odejściem Typ RS-1A * Opis : Jednoczęściowa opaska z odejściem Typ RS-1A, przyspawane przyłącze gwintowane, gwint wewnętrzny lub zewnętrzny (DIN 2999). Wszystkie cześci metalowe ze stali nierdzewnej (V2A) * * Zakres ś red.zewnetrznej rur : jak Typ RS-1 (strona 8-13) Uszczelka gumowa : NBR - do gazu i wody EPDM do wody pitnej Typ RS-1A Lekkie i proste w montażu! Dopłata za przyłą cze gwintowane: ( + Typ RS-1) : Odejście / cal Dla rur Ø zew. w mm 1/2 wszystkie Ø zew. 16,90 3/4 wszystkie Ø zew. 18,70 1 wszystkie Ø zew. 21,70 1 1/4 od Ø zew. 80 mm 26,50 1 1/2 od Ø zew. 80 mm 29,00 2 od Ø zew. 100 mm 33,20 2 1/2 od Ø zew. 100 mm 52,40 3 od Ø zew. 100 mm 68,50 4 od Ø zew. 100 mm 104,50 Przykład: Opaska z odejściem Typ RS-1A dla rury żeliwnej DN 100 (118 mm), długość 200 mm: Typ RS-1A Zakres Ø : mm Długo ść : 200 mm 56,40 Euro Przyłącze : 1 cal 21,70 Euro 78,10 Euro -20- Tel : / Fax : /

22 Stal nierdzewna - Opaska z odejściem Typ RS-2A * Opis : Dwuczęściowa opaska z odejściem Typ RS-2A, przyspawane przyłącze gwintowane, gwint wewnętrzny lub zewnętrzny (DIN 2999). Wszystkie części metalowe ze stali nierdzewnej (V2A) * * Zakres ś red.zewnetrznej rur : jak Typ RS-2 (strona 14-17) Uszczelka gumowa : NBR - do gazu i wody EPDM do wody pitnej Typ RS-2A Lekkie i proste w montażu! Dopłata za przyłą cze gwintowane: ( + Typ RS-2) : Odejście / cal Dla rur Ø zew. w mm 1/2 wszystkie Ø zew. 16,90 3/4 wszystkie Ø zew. 18,70 1 wszystkie Ø zew. 21,70 1 1/4 od Ø zew. 80 mm 26,50 1 1/2 od Ø zew. 80 mm 29,00 2 od Ø zew. 100 mm 33,20 21/2 od Øzew.100mm 52,40 3 od Ø zew. 100 mm 68,50 4 od Ø zew. 100 mm 104,50 Przykład: Opaska z odejściem Typ RS-2A dla rury żeliwnej DN 100 (118 mm), długość 200 mm: Typ RS-2A Zakres Ø : mm Długo ść : 200 mm 87,50 Euro Przyłącze : 1 cal 21, 70 Euro 109,20 Euro Tel : / Fax : / www. kroener.pl -21-

23 Stal nierdzewna - Opaska przyłączeniowa Typ SST * Opis : Dwuczęściowa opaska przyłączeniowa Typ SST, przyspawane odejście z króćcem kołnierzowym Wykonane zgodnie z danymi od zleceniodawcy Wszystkie części metalowe ze stali nierdzewnej (V2A) * Zakres śred.zewnetrznej rur : od mm * * Zakres tolerancji : mm Uszczelka gumowa : NBR - do gazu i wody EPDM do wody pitnej Typ SST * Zastosowanie : Woda :do 16 bar Gaz :do 6 bar DN Dla rur o Ciśnienie robocze / bar Długość Nr zew. Ø mm woda gaz artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Tel : / Fax : /

24 Stal nierdzewna - Opaska przyłączeniowa Typ SST DN Dla rur o Ciśnienie robocze / bar Długość Nr zew. Ø mm woda gaz artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,20 Tel : / Fax : / www. kroener.pl -23-

25 Stal nierdzewna - Opaska przyłączeniowa Typ SST DN Dla rur o Ciśnienie robocze / bar Długość Nr zew. Ø mm woda gaz artykułu , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,90 Inne długości produkujemy na życzenie zleceniodawcy. Dopłata za króciec z koł nierzem: ( + SST): Wielkość kołnierza dowolna od Ø 50 mm, jednak nie większa niż zewnętrzna średnica rury. Króćciec DN Kołnierz - ND Długość 50 PN 10/ ,90 65 PN 10/ ,20 80 PN 10/ , PN 10/ , PN 10/ , PN 10/ , PN , PN , PN , Tel : / Fax : /

26 Stal nierdzewna - Opaska do nawiercania Typ SSS * Opis : Dwuczęściowa opaska do nawiercania Typ SST, z przyspawanym odejściem. Gwint wewnętrzny lub zewnętrzny (DIN 2999). Wszystkie części metalowe ze stali nierdzewnej (V2A) * Zakres śred.zewnetrznej rur : od mm Nowo ść! * * Zakres tolerancji : dla rur Ø mm = mm Uszczelka gumowa : NBR - do gazu i wody * Zastosowanie : Woda :do 16 bar Gaz : do 6 bar Typ SSS Niewielka waga!- Prosty montaż! Dla rur o zew. Ø mm Ciśnienie robocze / bar Długość Cena z gwintem Cena wewnętrznym na zapytanie lub zewnętrznym 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" ,40 49,40 52, ,00 49,40 52,50 59, ,00 49,40 52,50 59,60 64,00 67, ,00 49,40 52,50 59,60 64,00 67, ,60 50,00 53,10 60,20 64,60 68, ,60 50,00 53,10 60,20 64,60 68, ,40 50,60 53,90 60,80 65,20 69, ,10 56,40 59,60 66,60 71,10 74, ,10 56,40 59,60 66,60 71,10 74, ,70 57,60 60,20 67,20 71,70 75, ,20 96,20 98,70 105,70 110,20 114, ,10 96,20 99,60 106,40 111,20 114, ,20 101,20 104,80 111,40 116,30 119, ,40 114,70 119,50 125,90 130,10 134, ,50 120,30 124,60 131,00 134,60 139, ,60 125,60 129,00 135,80 142,70 144,30 Tel : / Fax : / www. kroener.pl -25-

27 Stal nierdzewna - Zestaw Kombi Niesamowite! Zestaw ten umożliwi Państwu naprawy uszkodzonych przewodów rurowych w zakresie śred.zewnetrznych od 213 do 669 mm, bez konieczności utrzymywania dużego magazynu. Opis : W skrzyni znajduje się 5 cześci opasek, o różnej wielkości. Wszystkie są oznaczone literami od A do E. Zaletą tego zestawu jest możliwość montażu ponad 20 różnych wielkości opasek oraz dokupienia wykorzystanych części, przy redukcji stanu magazynu z ponad 20 sztuk do jednej skrzynki. Po wykorzystaniu części opasek, prosimy o dokupienie brakujących, aby skrzynka była kompletna w przypadku kolejnego użycia! Zakres ciśnienia (bar) przy którym opaska może być stosowana zależy od ilości użytych części. Uwaga: Prosimy zwrócić uwagę na poniższą tabel ę: Zakres śr.zew. dowody dogazu Przy wiekszym ciśnieniu prosimy o kontakt. Zakres opaski Potrzebne części A+B A+C B+C A+D B+D A+E C+D B+E C+E A+B+C A+B+D A+C+D A+B+E B+C+D A+C+E B+C+E A+D+E B+D+E C+D+E A+B+C+D A+B+C+E A+B+D+E A+C+D+E B+C+D+E -26- Tel : / Fax : /

28 Stal nierdzewna - Zestaw - Kombi * Opis : Zestaw naprawczy - Kombi w drewnianej skrzyni do rur Ø od mm Stal nierdzewna (V2A) Uszczelka gumowa: NBR lub EPDM * Zastosowanie : Zestaw składa sie z 5 różnych części ó ą ń kł ać ż odó rurowych od DN 200 do 600 mm będzie możliwa. ęś ą i, naprawę ż ś różnych opasek naprawczych. jś ęś ł * Zawarto ść : Wszystkie części mają szerokość od i są, kt re mog Pa stwo dowolnie s ad, tak e naprawa uszkodzonych przew w Wszystkie cz ci zapakowane s w jednej skrzyn co pozwala na w ka dej sytuacji, bez konieczno ci magazynowania wielu Po wykorzystaniu jakie cz ci, prosimy o uzupe nienie skrzyni. oznaczone literkami A,B,C,DiE. 400 mm mm Dla rur o zew. Ø mm Ceny : Ciśnienie robocze / bar woda gaz Długość Część Długość Nr artykułu Cena/szt. zapytanie 400 mm 600 mm 400 mm 600 mm A ,70 203,50 B ,00 223,40 C ,80 239,60 D ,10 243,00 E ,20 279,30 Skrzynia ,10 306,20 Zestw-Kombi Części A, B, C, D, E ze skrzynią , ,50 Tel : / Fax : / www. kroener.pl Potrzebne części A+B A+C B+C A+D B+D A+E C+D B+E C+E A+B+C A+B+D A+C+D A+B+E B+C+D A+C+E B+C+E A+D+E B+D+E C+D+E A+B+C+D A+B+C+E A+B+D+E A+C+D+E B+C+D+E -27-

29 Stal nierdzewna - Tuleja wzmacniajaca Typ MK Typ MK * Opis : Tuleja wzmacniająca Typ MK z wyprofilowanym klinem V2A Dla rur o Ø zewnetrznej w mm... Dla wszystkich PE-HD-rur -28- PN 16/SDR11 - PE 100 Zgodnie z DIN 8074/75 PE - Xa - rury wodne PE-Xa-rury gazowe PN10/SDR17 * Materiał : Stal nierdzewna (V2A) 1,4301 (AISI 304) * Zastosowanie : Nierdzewne tuleje wzmacniające zostały specjalnie zaprojektowane do wzmacniania rur HDPE- i PVC. Wszystkie t uleje dostarczane sa z wyprofilowanym klinem, który wyrównuje tolerancje rur HDPE- bądz PVC. Ta specjalna konstrukcja umożliwia całkowite zabezpieczenie końców rur od wewnątrz. Do wnętrza rury wprowadzana jest tuleja bez klina. Następnie należy umocować klin za pomocą gumowego młodka. SDR - Stopień / Nr Cena na / szt. Dla rur o wymiarach Długość w mm Ciśnienie artykułu zapytanie 63 x 3,8-3,6 SDR , ,30 63 x 5,8-5,1 SDR ,30 63 x 8,6 SDR 7, ,30 75 x 4,5-4,3 SDR , ,00 75 x 6,8-6,5 SDR ,00 75 x 10,3 SDR 7, ,00 90 x 2,7-2, ,10 90 x 5,4-5,1 SDR , ,10 90 x 8,2-7,8 SDR ,10 90 x 12,3 SDR 7, , x 6,6-6,3 SDR , ,20 110x10,0-9,5 SDR ,60 110x15,1 SDR 7, , x 3,7-3, , x 7,4-7,1 SDR , , x 11,4 SDR , x 8,3-8,0 SDR , , x 12,7 SDR , x 4,5-3, , x 9,5-9,1 SDR , , x 14,6 SDR ,00 180x6, ,80 180x10,7-10,2 SDR17+17, ,70 180x15, , x 16,4 SDR ,70 D ługość klina : 220 mm Tel : / Fax : /

30 Stal nierdzewna - Tuleja wzmacniajaca Typ MK Dla rur o wymiarach SDR - Stopień / Ciśnienie Długość w mm Nr artykułu 200x6, , x 11,9-11,4 SDR 17, , x 18,2 SDR , x 6,3-5,5 SDR , x 13,4-12,8 SDR , , x 20,5 SDR ,60 250x9,6 SDR , x 14,8-14,2 SDR , , x 22,7 SDR ,50 280x8,7 SDR , x 16,6-15,9 SDR , , x 25,4 SDR ,80 315x9,2 SDR , x 12,4 SDR , x 18,7-17,9 SDR , , x 28,6 SDR , x 21,1-20,1 SDR , , x 32,3 SDR , x 35, , x 40, , x 12,4 SDR , x 15,4 SDR , x 20, , x 22,7-23,7 SDR , , x 25,2 SDR 17, , x 26,7 SDR , x 21, , x 28,3 SDR 17, ,30 D ługość klina : 220 mm Inne wielkości dostarczamy na zamówienie. Rura PCW Tuleja wzmacniająca Tel : / Fax : / www. kroener.pl -29-

31 Stal nierdzewna - Narzędzia montażowe * Opis : klucz dynamometryczny ½ Zakres Nm Typ : TORCOFIX - K Nowa konstrukcja, wysoka jakość czytelna skala, chroniona szkłem powiękrzającym. Spełnia wszystkie oczekiwania użytkownika * Zastosowanie : Użycie tego klucza z odpowiednimi końcówkami gwarantuje prawidłowy montaż opasek naprawczych. Nakrętki M19moment siły -> 80Nm Nakrętki M22moment siły -> 85Nm Nakrętki M 24 moment siły -> 110 Nm Opis Nr Artykułu Klucz dynamometryczny ½" Nm ,50 * Specjalna końcówka M ,50 Specjalna końcówka M ,00 Specjalna końcówka M ,40 * Zmiany cen możliwe Specjalna końcówka M 19 Specjalna końcówka M24 Specjalna końcówka M Tel : / Fax : /

32 Opaski Edelstahl/STAINLESS naprawcze / Stal nierdzewna SEAL - Montageanleitung - Instrukcja montażu Jednoczęściowa opaska naprawcza: Wieloczęściowe opaski naprawcze: 1. Przygotowanie : - Prosimy oczyścić rurę z zanieczyszczeń. - Porównajcie Państwo śred.zew. rury oraz wielkość opaski. - Jako środek smarowy prosimy używać szarego mydła. - Gumę i rurę dokładnie posmarować. 2. Montaż : - Zdjąć żółte osłony śrub. - Odkręcić nakrętki do końca gwintów, nie ściągając ich. - Otworzyć opaskę. - Założyć opaskę na rurę. - Zaczepić listwę napinającą o płytkę wsporczą i ręcznie dokręcić nakrętki. - Wszystkie nakrętki równomiernie dokręcić kluczem długości 300 mm. - Wskazane jest jednak użycie klucza dynamometrycznego. 3. Dokręcenie kluczem dynamometrycznym : - Jeżeli używany jest klucz dynamometryczny zalecamy: Śruba : M12 Nakrętki : 19 mm klucz Nm 65 Śruba : M14 Nakrętki : 22 mm klucz Nm 85 Śruba : M16 Nakrętki : 24 mm klucz Nm Uwaga : po 20 minutach ponownie sprawdzić moment siły i e wentualnie dokręcić. - Prosimy sprawdzić szczelność opaski przed zasypaniem wykopu Prosty montaż Tel : / Fax : / www. kroener.pl -31-

33 Stal nierdzewna - Opaski naprawcze / Opakowanie Wszystkie opaski naprawcze dostarczamy zapakowane w przyjaznych dla środowiska opakowaniach, opisane, z dołączoną instrukcją montażu. Zapraszamy - sprawdzcie Państwo Naszą ofertę! -32- Tel : / Fax : /

34 Film instruktażowy do opasek naprawczych Na stronie zobaczycie Państwo jak proste i szybkie jest stosowanie opasek naprawczych Kröner typu RS-1 i typu RS-2 w praktyce. Opaska naprawcza Typ RS-1 Montageanleitung für KRÖNER Rohrbruchdichtschellen Typ RS-1 (einteilig) Video starten Opaska naprawcza Typ RS-2 Montageanleitung für KRÖNER Rohrbruchdichtschellen Typ RS-2 (zweiteilig) Video starten Tu zobaczycie Państwo jak prosty jest montaż naszych opasek naprawczych! Tel : / Fax : / www. kroener.pl -33-

35 Tabela wymiarów rur ciśnieniowych Średnica zewnętrzna w mm DN -34- GGG- Rury żeliwne DIN Rury PVC Rury PE PE-U ZM-U PN 8/16 PN 25 PN 40 Gw.-Rohr Sieder. DIN 8062 DIN 8074 PN10 PN12,5 PN ,7 31, ,4 44, ,3 51, ,3 57, , ,9 88, , , , , , , , , , , , , Rury żeliwne DIN 2431 Rury stalowe DIN/ISO Tel : / Fax : / Rury AC

36 Tabela wymiarów rur ciśnieniowych Średnica zewnętrzna w mm DN Stal Żeliwo Żeliwo stare Rury AC-Ø zew. PN6 PN10 PN12,5 PN , , , , , , , , , , , , , PVC/ HD-PE Typ RS Typ RS , Auf Anfrage Auf Anfrage Auf Anfrage Auf Anfrage Typ RS Do realizacji zamówienia konieczne są : 1.) Ø zewnętrzna naprawianego przewodu... mm 2.) Długość opaski 3.) Rodzaj uszczelki gumowej... mm... Tel : / Fax : / www. kroener.pl -35-
