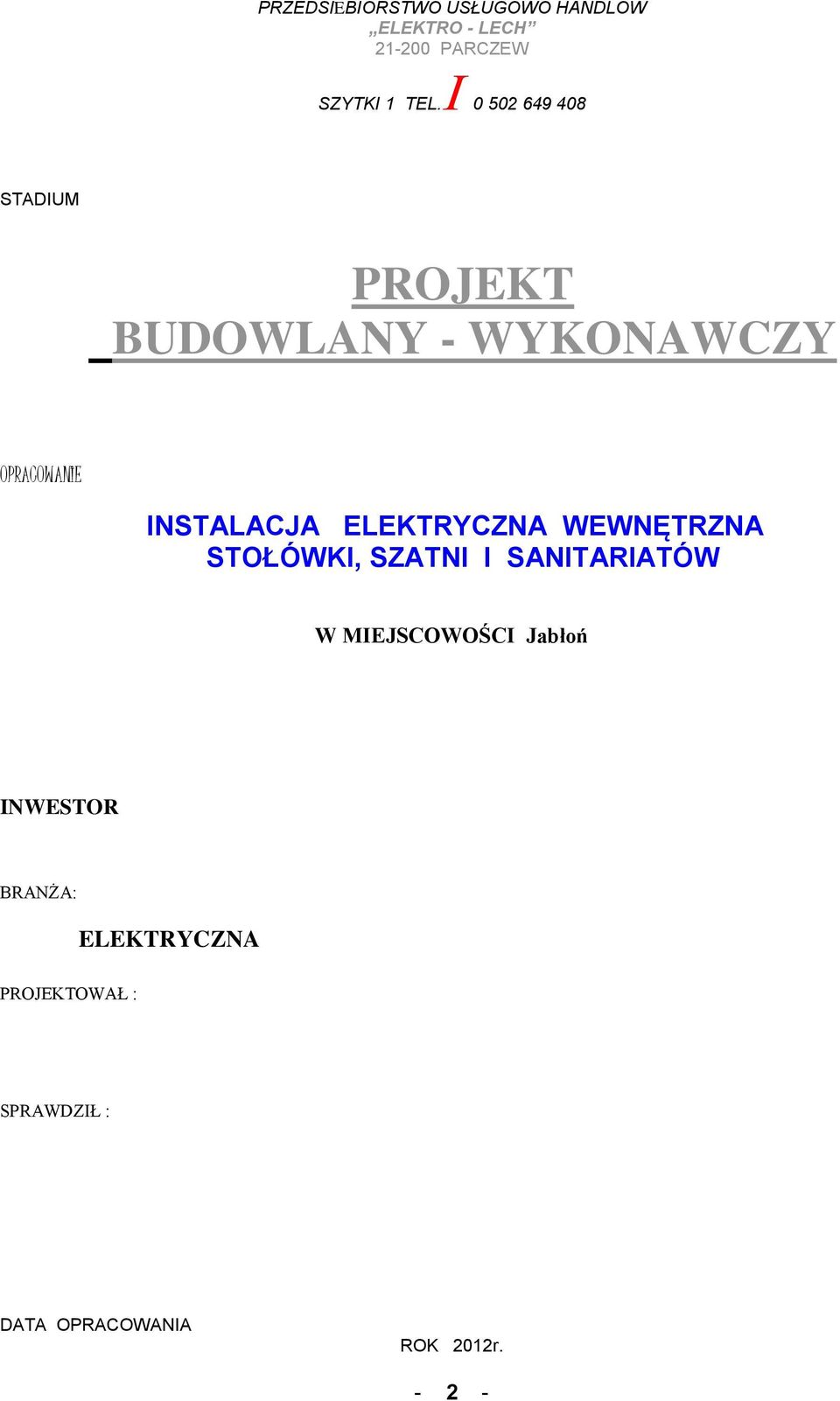

1 PRZEDSIEBIORSTWO USŁUGOWO HANDLOW ELEKTRO - LECH PARCZEW SZYTKI 1 TEL STADIUM PROJEKT BUDOWLANY - WYKONAWCZY OPRACOWANIE INSTALACJA ELEKTRYCZNA WEWNĘTRZNA STOŁÓWKI, SZATNI I SANITARIATÓW W MIEJSCOWOŚCI Jabłoń INWESTOR BRANŻA: ELEKTRYCZNA PROJEKTOWAŁ : SPRAWDZIŁ : DATA OPRACOWANIA ROK 2012r

2 1. Opis techniczny 1.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt techniczny instalacji elektrycznej w udynku STOŁÓWKI, SZATNI I SANITARIATÓW zlokalizowanego Jabłoń,ul. A. Zamoyskiego Podstawa opracowania Podstawę opracowania stanowią : zlecenie Inwestora na wykonanie prac projektowych zapewnienie dotychczasowego użytkowania obiektu o dostawie energii elektrycznej uzgodnienia robocze z Inwestorem w sprawie rozwiązań technicznych w obiekcie obowiązujące PN,PBUE i przepisy branżowe związane z projektem 1.3 Temat opracowania Projekt obejmuje swoim zakresem instalację elektryczną wewnętrzną w pomieszczeniach w budynku STOŁÓWKI, SZATNI I SANITARIATÓW zlokalizowanego Jabłoń Technikum ul.... dz.nr. i zawiera : Projekt obejmuje instalacje elektryczną za pomiarem rozliczeniowym energii elektrycznej czynnej i nie wymaga w związku z tym uzgodnienia w Zakładzie Energetycznym Zakres opracowania - wewnętrzną linię zasilającą do R.G.NN - rozdzielnię TB- NN część rozdzielczą - instalacje oświetlenia podstawowego, awaryjnego, ewakuacyjnego - instalacja elektryczna gniazd wtyczkowych 230V ogólnego przeznaczenia - instalacja elektryczna gniazd wtyczkowych 400V ogólnego przeznaczenia - instalacja połączeń wyrównawczych - instalacja odgromowa - ochrona od porażeń prądem elektrycznym - ochrona od skutków przetężeń - ochrona od skutków przepięć 1.5. Zasilanie w energię elektryczną Obiekt Budynku zasilany jest w energię elektryczną przyłączem kablowym nn z istniejącej stacji trafo. Budynek zasilany będzie i rozliczany ze zużycia energii elektrycznej czynnej w oparciu o umowę inwestora dotychczasowym Zakładem Energetycznym. Pomiar energii znajduje się w istniejącej tablicy głównej na zewnątrz budynku Rozdzielnia T.B. NN

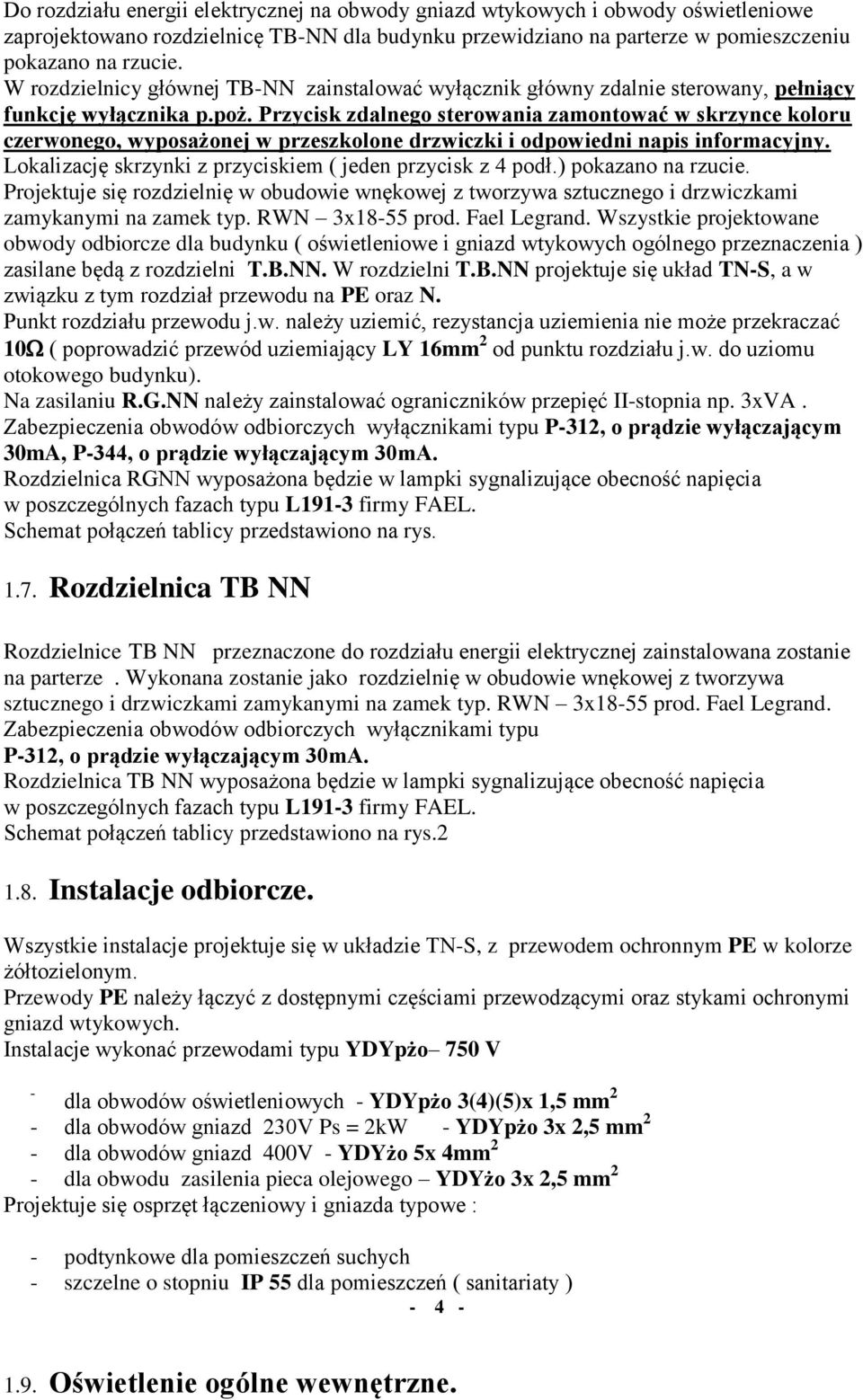

3 Do rozdziału energii elektrycznej na obwody gniazd wtykowych i obwody oświetleniowe zaprojektowano rozdzielnicę TB-NN dla budynku przewidziano na parterze w pomieszczeniu pokazano na rzucie. W rozdzielnicy głównej TB-NN zainstalować wyłącznik główny zdalnie sterowany, pełniący funkcję wyłącznika p.poż. Przycisk zdalnego sterowania zamontować w skrzynce koloru czerwonego, wyposażonej w przeszkolone drzwiczki i odpowiedni napis informacyjny. Lokalizację skrzynki z przyciskiem ( jeden przycisk z 4 podł.) pokazano na rzucie. Projektuje się rozdzielnię w obudowie wnękowej z tworzywa sztucznego i drzwiczkami zamykanymi na zamek typ. RWN 3x18-55 prod. Fael Legrand. Wszystkie projektowane obwody odbiorcze dla budynku ( oświetleniowe i gniazd wtykowych ogólnego przeznaczenia ) zasilane będą z rozdzielni T.B.NN. W rozdzielni T.B.NN projektuje się układ TN-S, a w związku z tym rozdział przewodu na PE oraz N. Punkt rozdziału przewodu j.w. należy uziemić, rezystancja uziemienia nie może przekraczać 10 ( poprowadzić przewód uziemiający LY 16mm 2 od punktu rozdziału j.w. do uziomu otokowego budynku). Na zasilaniu R.G.NN należy zainstalować ograniczników przepięć II-stopnia np. 3xVA. Zabezpieczenia obwodów odbiorczych wyłącznikami typu P-312, o prądzie wyłączającym 30mA, P-344, o prądzie wyłączającym 30mA. Rozdzielnica RGNN wyposażona będzie w lampki sygnalizujące obecność napięcia w poszczególnych fazach typu L191-3 firmy FAEL. Schemat połączeń tablicy przedstawiono na rys Rozdzielnica TB NN Rozdzielnice TB NN przeznaczone do rozdziału energii elektrycznej zainstalowana zostanie na parterze. Wykonana zostanie jako rozdzielnię w obudowie wnękowej z tworzywa sztucznego i drzwiczkami zamykanymi na zamek typ. RWN 3x18-55 prod. Fael Legrand. Zabezpieczenia obwodów odbiorczych wyłącznikami typu P-312, o prądzie wyłączającym 30mA. Rozdzielnica TB NN wyposażona będzie w lampki sygnalizujące obecność napięcia w poszczególnych fazach typu L191-3 firmy FAEL. Schemat połączeń tablicy przedstawiono na rys Instalacje odbiorcze. Wszystkie instalacje projektuje się w układzie TN-S, z przewodem ochronnym PE w kolorze żółtozielonym. Przewody PE należy łączyć z dostępnymi częściami przewodzącymi oraz stykami ochronymi gniazd wtykowych. Instalacje wykonać przewodami typu YDYpżo 750 V - dla obwodów oświetleniowych - YDYpżo 3(4)(5)x 1,5 mm 2 - dla obwodów gniazd 230V Ps = 2kW - YDYpżo 3x 2,5 mm 2 - dla obwodów gniazd 400V - YDYżo 5x 4mm 2 - dla obwodu zasilenia pieca olejowego YDYżo 3x 2,5 mm 2 Projektuje się osprzęt łączeniowy i gniazda typowe : - podtynkowe dla pomieszczeń suchych - szczelne o stopniu IP 55 dla pomieszczeń ( sanitariaty ) Oświetlenie ogólne wewnętrzne.

4 Dla realizacji oświetlenia ogólnego wewnątrz projektowanego Budynku zastosowano oprawy oświetleniowe ONR 418W wyposażone w energooszczędne źródła światła: głównie świetlówki liniowe bądź kompaktowe. Barwa światła dzienna biała ( Pollylux 830).Zgodnie z uzgodnieniem z Inwestorem. Zastosowano istniejące oprawy do zawieszania, wbudowania bądź nadbudowania w zależności od rodzaju sufitu. W zależności od pomieszczeń stosować osprzęt i oprawy szczelne o stopniu ochrony IP54. Sterowanie indywidualnie wyłącznikami zainstalowanymi w pomieszczeniach Oświetlenie zewnętrzne. Dla oświetlenia zewnętrznego zaprojektowano oprawy instalowane na budynku przy wejściach nad drzwiami o stopniu ochrony IP54 i natężeniu co najmniej 50Lux u podłoża. Sterowanie oświetleniem zewnętrznym za pomocą zegaru umieszczonego w TBNN Oświetlenie awaryjne. Oświetlenie awaryjne ( bezpieczeństwa i ewakuacyjne) wykonane będzie z części oświetlenia podstawowego wewnętrznego. W tym celu wykorzystane zostaną oprawy z wbudowanymi bateriami akumulatorów i układami je ładującymi. Oświetlenie ewakuacyjne zastosowane będzie wzdłuż dróg ewakuacyjnych w całym obiekcie, przy wyjściach ( awaryjnych ). Oprawy załączone do pracy normalnej przechodzą w tryb pracy awaryjnej w czasie t<2 sek. od momentu spowodowanego awarią zaniku napięcia. Oprawy ewakuacyjne działają przez 3 godziny. Oświetlenie bezpieczeństwa zapewnia 10% wymaganego normą natężenia oświetlenia na stanowisku pracy. Oprawy oznaczono Aw i należy podłączać je zgodnie z DTR ( doprowadzić przewody 4-ro żyłowe). Dla oświetlenia ewakuacyjnego zaprojektowano oprawy kierunkowe z piktogramem wskazującym kierunek wyjścia. Oprawy oznaczono Ew Gniazda wtykowe ogólnego przeznaczenia 230V i 400V Instalacje wykonać przewodem YDYpżo 3x 2,5mm 2 750V i YDY żo 5x4mm 2. Przewody układać pod tynkiem w wykutych bruzdach Zasilenie 230V dla urządzeń Dla zasilania urządzeń ( komputer, telefon, TV ) przewiduje się wydzieloną ( osobne zabezpieczenia tablicę) sieć zasilającą. W miejscach oznaczonych na planie wykonane powinny zostać wypusty zasilające bądź zamontowane gniazda wtykowe zespolone LEGRAND z kluczem. Osprzęt firmy Legrand. Patrz również rozdział: Instalacja logiczna Zasilanie urządzeń wentylacyjnych 230V

5 Wykonać zasilenie do urządzeń wentylacyjnych przewodami YDY 3x2,5mm 2 pokazanych na rzucie pomieszczeń. - w pomieszczeniach sanitariatów będą wentylatory kanałowe. ( zasilanych z instalacji oświetleniowej, włączenie wentylatorów kanałowych razem z oświetleniem) Instalacja komputer i telefon W ramach przystosowania budynku do wykonania sieci TV i telefon przewiduje się wykonanie rur instalacyjnych oraz korytek kablowych podtynkowych zakończonych puszkami podtynkowymi zespolonymi. Sieć projektuje się wykonać przewodem LSZH FTP 4x2x0,75 kategorii 5e- doprowadzenie do każdego punktu przyłączeniowego dwóch kabli. Przewody zakończyć zapasami bądź jeśli tak pokazano na planie gniazdami RJ 45. Dla instalacji logicznych i TV zastosować osobne rury i korytka instalacyjne. Gniazda logiczne podwójne typu 2UTP kat. 5 umieszczone w puszce podtynkowej. Gniazda wyposażone w opisy z numerem gniazda oraz przeznaczenie portu gniazda- symbol słuchawki telefonicznej lub komputera. Miejsce wyprowadzenia rurarzu ( lokalizacja głowicy telefonicznej i węzła dystrybucyjnego ) oraz stanowisk komputerowych ustalić na roboczo z Inwestorem Dodatkowa ochrona od porażeń Jako system dodatkowej ochrony od porażeń zastosować system szybkie wyłączenie zasilania za pomocą samoczynnych wyłączników instalacyjnych i wyłączników ochrony różnicowoprądowych zainstalowane będą we wszystkich obwodach odbiorczych. W pomieszczeniu należy zainstalować szynę ekwipotencjalną firmy DEHN typu K12, którą należy połączyć z główną szyną wyrównawczą w pomieszczeniu rozdzielni głównej przewodem LgYżo 16mm 2. Do szyny ekwipotencjalnej K12 należy przyłączyć przewody PE na RKNN UPS oraz metalowe przedmioty przewodzące prąd znajdujące się w pom. Dla tablic rozdzielczych jako środek dodatkowej ochrony od porażeń zastosować obudowy w izolacji 2- giej kl. W obwodach chronionych zastosować przewody 3 i 5 żyłowe (n x L,N,PE ). Żyły neutralne (N)- posiadają izolację koloru niebieskiego a ochronne (PE) koloru żółtozielonego. Zasilanie tablic wykonać kablami 5-cio żyłowymi. Zacisk PE w tablicy łączyć przewodem ochronnym z uziomem sztucznym i szyną wyrównawczą budynku. Zaciski PE i N w całej instalacji izolować od siebie. W złączu kablowym połączyć je ze sobą i uziemić. Gniazda wtykowe stosować ze stykiem ochronnym ( n x P + N + PE ). Należy pouczyć użytkowników budynku o konieczności comiesięcznego dokonywania kontroli (testu) wyłączników ochronnych. Całość do wykonania zgodnie z PN-92/E-05009/41. Dopuszczalny czas wyłączania linii zasilającej nie może przekroczyć 5 s, a obwodów odpływowych 0,4s. Rezystancja izolacji przewodów powinna być większa od 0,5 M. Rezystancja uziemienia Barwa izolacji żył kabli i przewodów powinna być następująca:

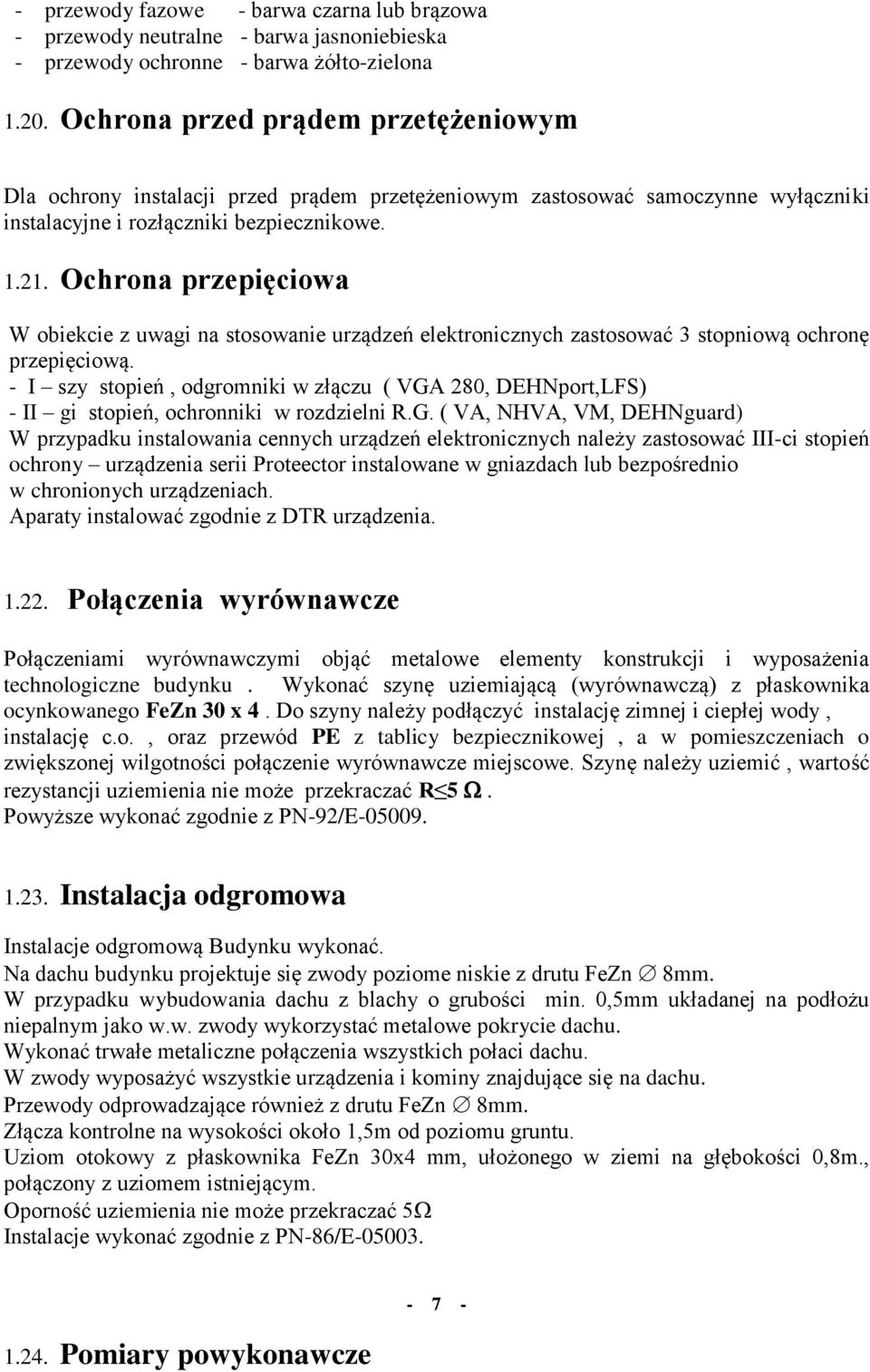

6 - przewody fazowe - barwa czarna lub brązowa - przewody neutralne - barwa jasnoniebieska - przewody ochronne - barwa żółto-zielona Ochrona przed prądem przetężeniowym Dla ochrony instalacji przed prądem przetężeniowym zastosować samoczynne wyłączniki instalacyjne i rozłączniki bezpiecznikowe Ochrona przepięciowa W obiekcie z uwagi na stosowanie urządzeń elektronicznych zastosować 3 stopniową ochronę przepięciową. - I szy stopień, odgromniki w złączu ( VGA 280, DEHNport,LFS) - II gi stopień, ochronniki w rozdzielni R.G. ( VA, NHVA, VM, DEHNguard) W przypadku instalowania cennych urządzeń elektronicznych należy zastosować III-ci stopień ochrony urządzenia serii Proteector instalowane w gniazdach lub bezpośrednio w chronionych urządzeniach. Aparaty instalować zgodnie z DTR urządzenia Połączenia wyrównawcze Połączeniami wyrównawczymi objąć metalowe elementy konstrukcji i wyposażenia technologiczne budynku. Wykonać szynę uziemiającą (wyrównawczą) z płaskownika ocynkowanego FeZn 30 x 4. Do szyny należy podłączyć instalację zimnej i ciepłej wody, instalację c.o., oraz przewód PE z tablicy bezpiecznikowej, a w pomieszczeniach o zwiększonej wilgotności połączenie wyrównawcze miejscowe. Szynę należy uziemić, wartość rezystancji uziemienia nie może przekraczać R 5. Powyższe wykonać zgodnie z PN-92/E Instalacja odgromowa Instalacje odgromową Budynku wykonać. Na dachu budynku projektuje się zwody poziome niskie z drutu FeZn 8mm. W przypadku wybudowania dachu z blachy o grubości min. 0,5mm układanej na podłożu niepalnym jako w.w. zwody wykorzystać metalowe pokrycie dachu. Wykonać trwałe metaliczne połączenia wszystkich połaci dachu. W zwody wyposażyć wszystkie urządzenia i kominy znajdujące się na dachu. Przewody odprowadzające również z drutu FeZn 8mm. Złącza kontrolne na wysokości około 1,5m od poziomu gruntu. Uziom otokowy z płaskownika FeZn 30x4 mm, ułożonego w ziemi na głębokości 0,8m., połączony z uziomem istniejącym. Oporność uziemienia nie może przekraczać 5 Instalacje wykonać zgodnie z PN-86/E Pomiary powykonawcze - 7 -

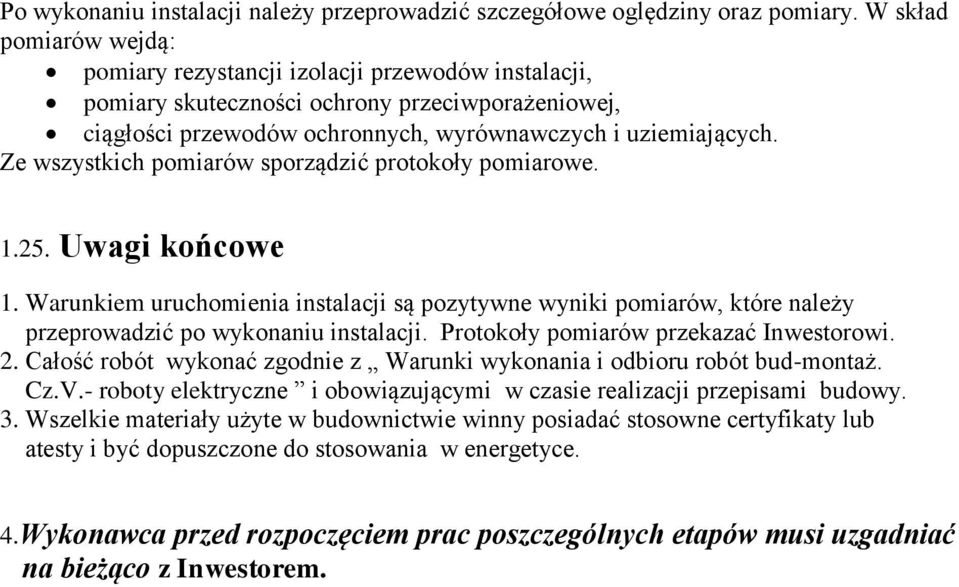

7 Po wykonaniu instalacji należy przeprowadzić szczegółowe oględziny oraz pomiary. W skład pomiarów wejdą: pomiary rezystancji izolacji przewodów instalacji, pomiary skuteczności ochrony przeciwporażeniowej, ciągłości przewodów ochronnych, wyrównawczych i uziemiających. Ze wszystkich pomiarów sporządzić protokoły pomiarowe Uwagi końcowe 1. Warunkiem uruchomienia instalacji są pozytywne wyniki pomiarów, które należy przeprowadzić po wykonaniu instalacji. Protokoły pomiarów przekazać Inwestorowi. 2. Całość robót wykonać zgodnie z Warunki wykonania i odbioru robót bud-montaż. Cz.V.- roboty elektryczne i obowiązującymi w czasie realizacji przepisami budowy. 3. Wszelkie materiały użyte w budownictwie winny posiadać stosowne certyfikaty lub atesty i być dopuszczone do stosowania w energetyce. 4.Wykonawca przed rozpoczęciem prac poszczególnych etapów musi uzgadniać na bieżąco z Inwestorem.
