REGULATORY MOCY BIERNEJ DLA SYMETRYCZNYCH I ASYMETRYCZNYCH OBCIĄŻEŃ

Wielkość: px
Rozpocząć pokaz od strony:

Download "REGULATORY MOCY BIERNEJ DLA SYMETRYCZNYCH I ASYMETRYCZNYCH OBCIĄŻEŃ"

Transkrypt

1 ELMA energia ul. Wioślarska Olsztyn Tel: Fax: REGULATORY MOCY BIERNEJ DLA SYMETRYCZNYCH I ASYMETRYCZNYCH OBCIĄŻEŃ UNIVAR TRIVAR VARCOM

2 Mikroprocesorowe regulatory mocy biernej Univar06, Univar12, Trivar12 i Varcom12 Informacje ogólne Mikroprocesorowe regulatory mocy biernej Univar, Trivar i Varcom należą stanowią najnowszą pozycję w rodzinie produktów proponowanych przez ELMA energia. Zależnie od wersji umożliwiają sterowanie urządzeniami regulującymi pracę baterii kondensatorów w oparciu o pomiar prądu w jednej bądź trzech fazach. Regulatory Univar, Trivar i Varcom wyróżniają się bardzo prostą konfiguracją i obsługą, niezawodnością pracy, szybkim czasem reakcji na zmiany obciążenia, zaawansowanym algorytmem pracy, dużą wyrozumiałością na błędy montażowe oraz małymi gabarytami. Dodatkowo wszystkie regulatory wyposażone są w algorytm samodiagnostyki, który pozwala działać niezawodnie urządzeniu nawet w przypadku błędnie podłączonego przekładnika prądowego (wykrywa automatycznie kierunek przepływu prądu), funkcję nauki, dzięki której przy pierwszym załączeniu automatycznie konfiguruje ilość członów i ich moce, funkcję monitorowania mocy poszczególnych kondensatorów umożliwiając dokładną regulację mocy biernej w długim okresie czasu (w przypadku współpracy z kondensatorami, których pojemność spada w trakcie użytkowania). Univar06, Univar12 Mikroprocesorowe regulatory typu Univar stanowią rozwiązanie dla obiektów o symetrycznym obciążeniu sieci. Sterowanie baterią kondensatorów oparte jest na pomiarze prądu w jednej fazie i kompensowaniu mocy biernej do zadanego współczynnika mocy kondensatorami trójfazowymi. Regulatory Univar są uniwersalnym rozwiązaniem dla obiektów nie posiadających swoich służb energetycznych, gdyż ich konfiguracja odbywa się automatycznie, a eksploatacja jest bezobsługowa. Podstawowe dane techniczne: Napięcie zasilające Częstotliwość znamionowa [Hz] Pomiar Ilość wyjść stycznikowych Zakres ustawianego cosφ Univar06 230VAC 50/60 Univar12 Z jednej fazy poprzez przekładnik prądowy x/5a 6 12 Od 0,8 indukcyjnego do 0,8 pojemnościowego

3 Trivar12 Mikroprocesorowe regulatory Trivar w odróżnieniu od regulatorów Univar pozwalają na sterowanie bateriami kondensatorów także w sieciach asymetrycznych. Dzięki pobieraniu sygnałów prądowych z wszystkich trzech faz regulator dopasowuje poziom współczynnika cosφ tak, by uniknąć zjawiska przekompensowania w którejkolwiek z faz. Regulator umożliwia podłączanie kondensatorów trójfazowych oraz jednofazowych połączonych zarówno międzyfazowo jak i podłączonych pomiędzy fazę a N. Dzięki takiemu rozwiązaniu regulatory Trivar pozwalają na bardzo dokładną regulację mocy biernej w każdej z faz nawet przy dużej asymetrii. Regulatory Trivar pozwalają z poziomu panelu monitorować łączną wartość cosφ oraz tgφ oraz wartość cosφ i tgφ w każdej fazie oddzielnie. Regulatory Trivar wyposażone są w port transmisji danych RS485 umożliwiający monitorowanie i sterowanie baterią kondensatorów na odległość. Podstawowe dane techniczne: Napięcie zasilające Częstotliwość znamionowa [Hz] Pomiar Ilość wyjść stycznikowych Zakres ustawianych ram cosφ Trivar12 230VAC 50/60 Z trzech faz poprzez przekładniki prądowe x/5a 12 Od 0,8 indukcyjnego do 0,8 pojemnościowego (ustawiając tgφ umożliwiający ustawienie skokowo cosφ z dokładnością do 4 cyfr po przecinku)

4 Varcom12 Mikroprocesorowe regulatory Varcom12 są efektem połączenia wiedzy, zastosowania najnowocześniejszych technologii oraz zrozumienia i otwarcia na potrzeby klientów. Regulatory Varcom12 są najbardziej zaawansowanymi urządzeniami regulującymi pracę baterii kondensatorów opartej na stycznikach do załączania obwodów pojemnościowych. Mikroprocesorowe regulatory mocy biernej Varcom są urządzeniami regulującymi pracę baterii kondensatorów w oparciu o pomiar prądu w trzech fazach. Umożliwia sterowanie kondensatorami trójfazowymi, jednofazowymi podłączonymi międzyfazowo oraz jednofazowymi podłączonymi faza N. Tym samym pozwala on na dokładną kompensację w każdej fazie indywidualnie. Regulatory Varcom wyposażone są w kolorowy, 3,2 calowy ekran TFT o rozdzielczości 320x240 pikseli, który ułatwia monitorowanie pracy baterii oraz pozwala na wyświetlenie wielu dodatkowych parametrów pomocnych w diagnostyce sieci zasilającej. Regulatory Varcom monitorują moce każdego z członów aktualizując ich rzeczywistą moc, co pozwala na dokładną kompensację mocy biernej w długim okresie eksploatacji urządzenia nawet w przypadku kondensatorów, które z biegiem czasu tracą część swojej pojemności. Zmiany mocy poszczególnych kondensatorów można obserwować na dodatkowych ekranach. z faz. Regulatory Varcom posiadają algorytm pracy uniemożliwiający wystąpienie przekompensowania w którejkolwiek Dodatkowo regulatory Varcom sterują pracą kondensatorów w taki sposób, aby człony o tych samych mocach zużywały się w równym czasie. System operacyjny regulatorów Varcom posiada funkcję podpowiedzi rozwiązania problemów oznaczonych jako Uwaga i Alarm, co umożliwia samodzielną diagnostykę urządzenia kompensacyjnego bez ingerowania w jego składniki. Regulatory Varcom są wyposażone w port transmisji danych umożliwiający monitoring i sterowanie baterią kondensatorów z komputera poprzez konwerter RS485 USB i RS485 Ethernet. generatora. Regulatory Varcom umożliwiają sterowanie pracą kondensatorów, dławików indukcyjnych oraz sterowanie pracą Podstawowe dane techniczne: Napięcie zasilające Częstotliwość znamionowa [Hz] Pomiar Ilość wyjść stycznikowych Zakres ustawianych ram cosφ Varcom 230VAC 50/60 Z trzech faz poprzez przekładniki prądowe x/5a 12 Od 0,8 indukcyjnego do 0,8 pojemnościowego (ustawiając tgφ umożliwiający ustawienie skokowo cosφ z dokładnością do 4 cyfr po przecinku)

5 Ekrany i mierzone parametry: % chwilowe zużycie energii Cosφ Współczynnik mocy Moc wypadkowa Podgląd pracy poszczególnych członów Historia pracy członów

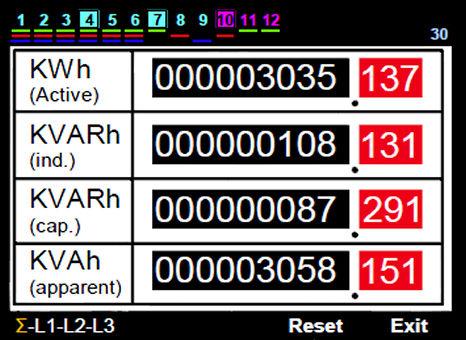

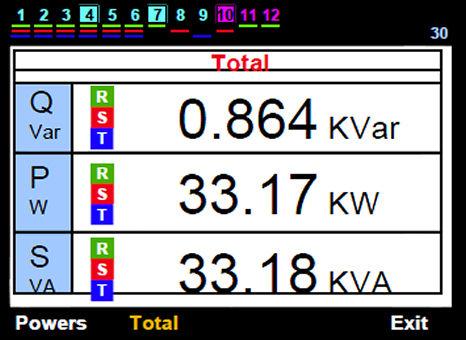

6 Licznik mocy czynnej i biernej Pomiar mocy biernej, czynnej i pozornej Pomiar napięcia, prądu i częstotliwości Pomiar wyższych harmonicznych do 31

7 OFERTA ELMA energia: Kondensatory energetyczne nn i SN Styczniki do załączania obwodów pojemnościowych nn i SN Automatycznie regulowane baterie kondensatorów nn Baterie kondensatorów nn i SN z dławikami ochronnymi Baterie kondensatorów SN i WN statyczne oraz regulowane automatycznie Pasywne filtry wyższych harmonicznych nn, SN i WN Transformatorowe filtry pasywne SN Filtry aktywne Systemy kompensacji nadążnej średnich napięć SVC i STATCOM Tyrystorowe kompensatory nadążne średnich i wysokich napięć TSC Kompensacja farm wiatrowych Usługi projektowe, pomiarowe i elektromontażowe Łączniki tyrystorowe nn od 10kVar do 900kVar Sterowniki do systemów kompensacji nn z łącznikami tyrystorowymi Trójfazowe kompensatory nadążne nn, w tym z kompensacją każdej fazy indywidualnie KOMPENSATORY ATSC Układ kompensacji dynamicznej ATSC przeznaczone są do nadążnej kompensacji mocy biernej w trójfazowych sieciach rozdzielczych o napięciu do 30kV. Pojedynczy człon składa się z baterii kondensatorów nn, załączanych łącznikami tyrystorowymi oraz transformatora obniżającego SN/nn o parametrach reaktancyjnych dobranych tak, aby wraz z kondensatorami tworzyć układ filtra odstrojonego wyższych harmonicznych. Kompensatory ATSC mogą stanowić część układu hybrydowego z filtrem aktywnym (kompensacja mocy biernej i filtracja w.h.) Podstawowe dane techniczne: Moc znamionowa: do 11MVar Napięcie znamionowe: 6-36kV Stopień regulacji: kVar Czas odpowiedzi zdalnej regulacji: 14-20ms Częstotliwość: 50Hz (na życzenie 60Hz) SZCZEGÓLNIE POLECANA DLA: - MASZYN WYCIĄGOWYCH - WALCOWNI HUT Transformatorowe filtry pasywne LC. Instalacja na napięcie 21,4kV. Realizacja Elma energia
