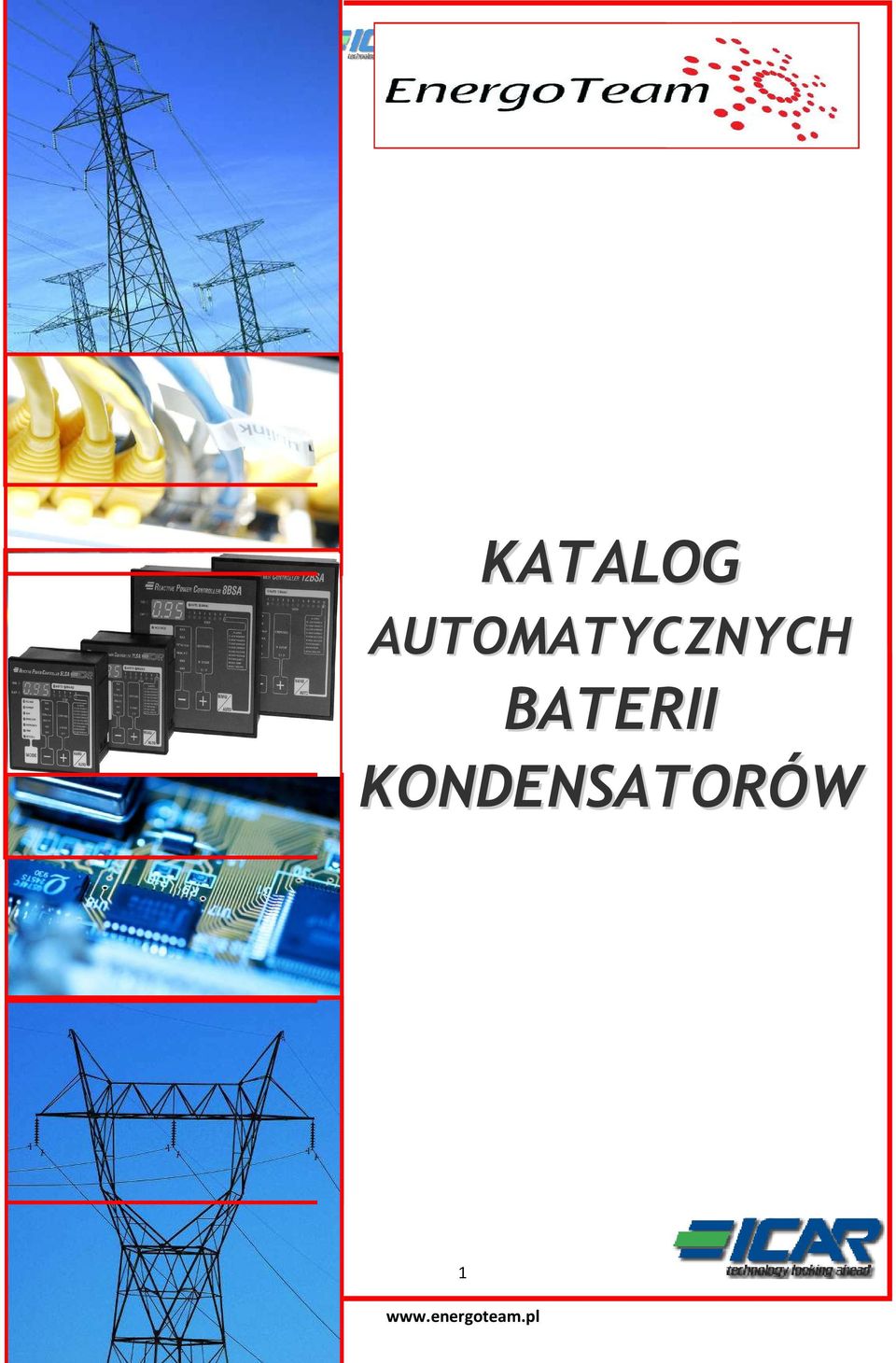

1 KATALOG AUTOMATYCZNYCH BATERII KONDENSATORÓW 1

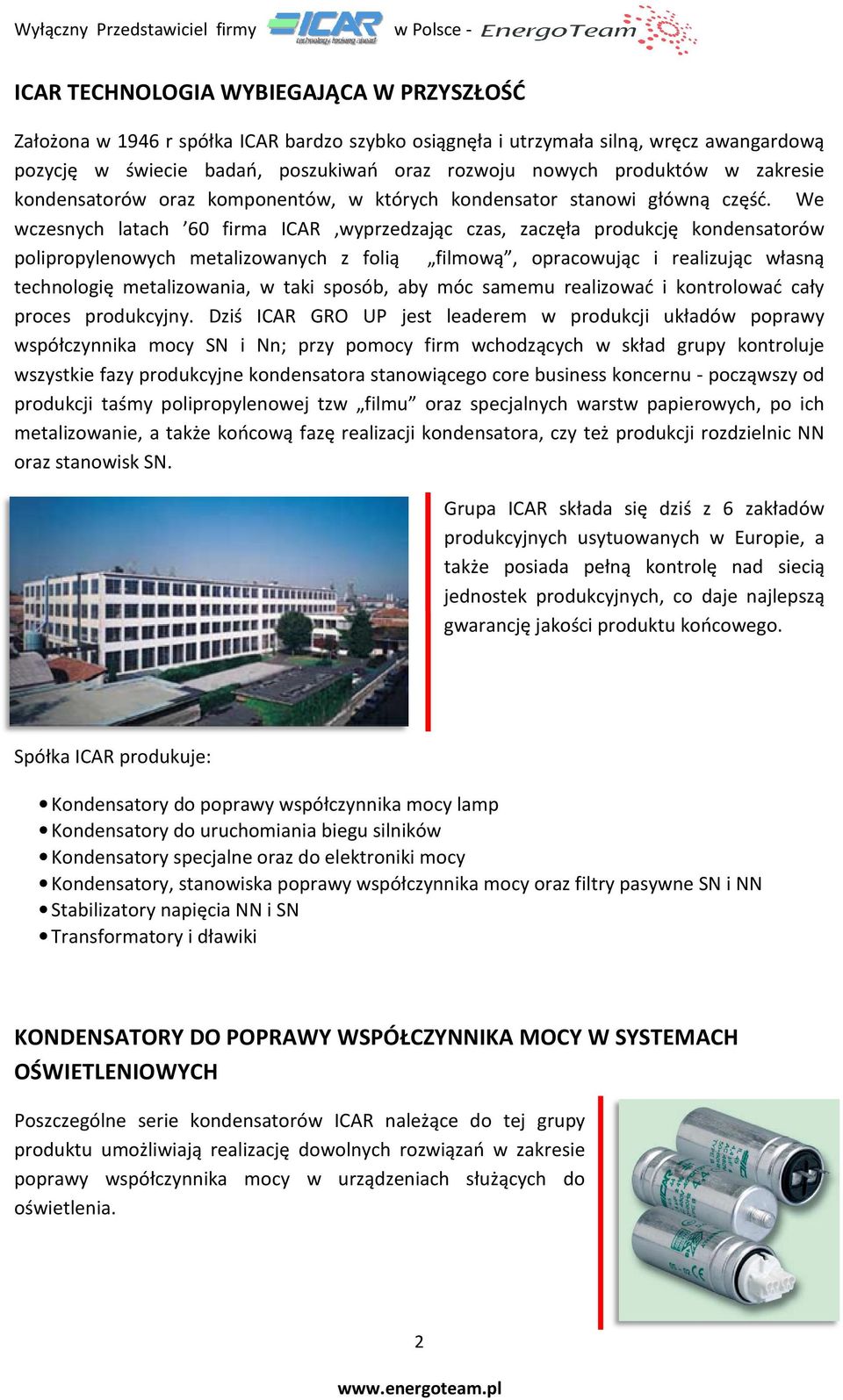

2 ICAR TECHNOLOGIA WYBIEGAJĄCA W PRZYSZŁOŚĆ Założona w 1946 r spółka ICAR bardzo szybko osiągnęła i utrzymała silną, wręcz awangardową pozycję w świecie badań, poszukiwań oraz rozwoju nowych produktów w zakresie kondensatorów oraz komponentów, w których kondensator stanowi główną część. We wczesnych latach 60 firma ICAR,wyprzedzając czas, zaczęła produkcję kondensatorów polipropylenowych metalizowanych z folią filmową, opracowując i realizując własną technologię metalizowania, w taki sposób, aby móc samemu realizować i kontrolować cały proces produkcyjny. Dziś ICAR GRO UP jest leaderem w produkcji układów poprawy współczynnika mocy SN i Nn; przy pomocy firm wchodzących w skład grupy kontroluje wszystkie fazy produkcyjne kondensatora stanowiącego core business koncernu - począwszy od produkcji taśmy polipropylenowej pylenowej tzw filmu oraz specjalnych warstw papierowych, po ich metalizowanie, a także końcową fazę realizacji kondensatora, czy też produkcji rozdzielnic NN oraz stanowisk SN. Grupa ICAR składa się dziś z 6 zakładów produkcyjnych usytuowanych w Europie, a także posiada pełną kontrolę nad siecią jednostek produkcyjnych, co daje najlepszą gwarancję jakości produktu końcowego. Spółka ICAR produkuje: Kondensatory do poprawy współczynnika mocy lamp Kondensatory do uruchomiania biegu silników Kondensatory specjalne oraz do elektroniki mocy Kondensatory, stanowiska poprawy współczynnika mocy oraz filtry pasywne SN i NN Stabilizatory napięcia NN i SN Transformatory i dławiki KONDENSATORY DO POPRAWY WSPÓŁCZYNNIKA MOCY W SYSTEMACH OŚWIETLENIOWYCH Poszczególne serie kondensatorów ICAR należące do tej grupy produktu umożliwiają realizację dowolnych rozwiązań w zakresie poprawy współczynnika mocy w urządzeniach służących do oświetlenia. 2
3 Wielokrotność łączeń i systemów mocowań proponowana w seriach produktu realizowanych w plastikowej obudowie typu A oraz metalowej obudowie typu B sprawia, że kondensator ICAR może być stosowany zarówno w równoległych, jak i szeregowych układach poprawy współczynnika mocy. Marka ENEC oraz UL są przykładem zgodności kondensatorów ICAR z obowiązującymi normami, a także są świadectwem ich jakości. KONDENSATORY DO URUCHOMIANIA SILNIKÓW Posiadana gama produktów jest najszerszą z prezentowanych na rynku. Zawiera m.in. kondensatory polipropylenowe (folia filmowa) wykorzystywane dla napięcia od 250V do 500V, z przewidzianym okresem żywotności do godzin. Wszystkie końcówki i elementy mocowania prezentowane w katalogu pozwalają na zastosowanie kondensatora ICAR w każdej instalacji. Szczególny design kondensatora ICAR wyróżnia nasze komponenty ze względu na ich jakość oraz niezawodność. Marki IMQ, VDE oraz UL gwarantują zgodność kondensatorów ICAR z międzynarodowymi normami. KONDENSATORY STOSOWANE W ELEKTRONICE MOCY ORAZ KONDENSATORY SPECJALNE Kondensatory polipropylenowe z tzw. folii filmowej lub papierowe metalizowane są wykorzystywane do: Filtrów na wejściu po stronie prądu stałego w inwertorach przemysłowych (seria LNK) lub trakcji (seria LNK i Bioenergy D) Filtrów na wyjściu po stronie prądu zmiennego w inwertorach i UPS ach (seria LNF) Zabezpieczenia półprzewodników (serie THY i MSR) Różnych zastosowań przy prądzie stałym i zmiennym (seria MSR i Bioenergy A) Pieców indukcyjnych średniej częstotliwości i zastosowań medycznych Kondensatorów specjalnych do gromadzenia energii 3
4 KONDENSATORY I STANOWISKA POPRAWY WSPÓŁCZYNNIKA MOCY SN Oferujemy szeroką gama kondensatorów SN o mocy od 50 do 800kvar, dostępnych jako jednofazowe i trójfazowe dla napięcia roboczego do 24kV, a także kompozycje stanowisk poprawy współczynnika mocy do użytku wewnętrznego i zewnętrznego. STABILIZATORY NAPIĘCIA Elektrodynamiczne i statyczne stabilizatory jedno i trójfazowe NN i SN od 1 do 4000kVA z mikroprocesorem. Elektrodynamiczne klimatyzatory liniowe, jedno i trójfazowe NN i SN od 1 do 2000kVA z mikroprocesorem. POPRAWA WSPÓŁCZYNNIKA MOCY NN Kondensatory oraz stałe lub automatyczne układy poprawy współczynnika mocy NN, standardowe lub z filtrami blokującymi do poprawy współczynnika mocy, które wykorzystywane są w instalacjach o wysokich harmonicznych. Stała poprawa współczynnika mocy od 5kvar do kilkuset kvar, automatyczna poprawa współczynnika mocy od 12kvar do kilku Mva.; Standardowe rozwiązania stosowane przy powszechnie wykorzystywanym napięciu oraz rozwiązania specjalne realizowane ad hoc dla specjalnych wartości napięcia do 660/690V. Filtry pasywne służące do wyeliminowania harmonicznych w instalacjach. 4

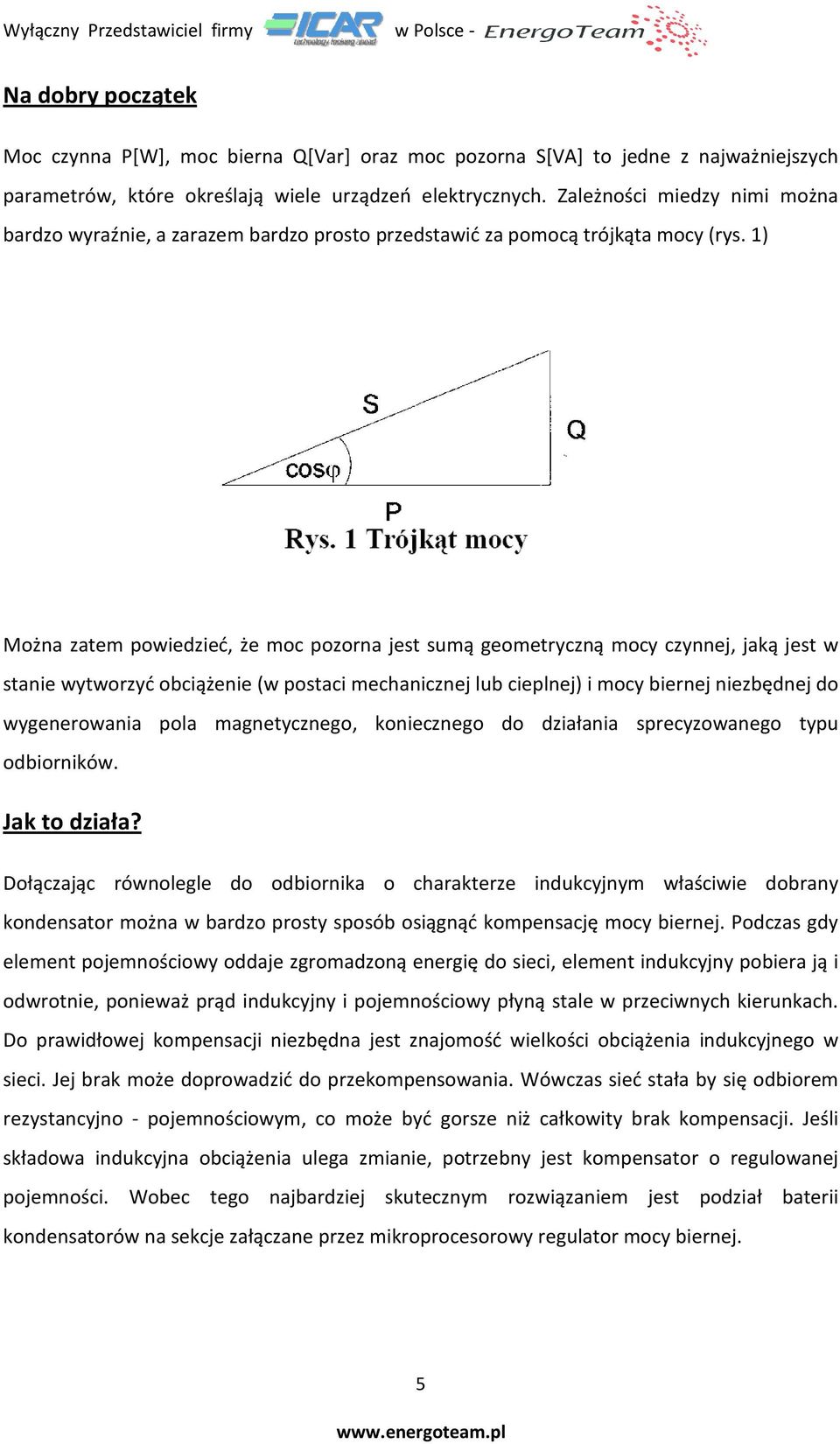

5 Na dobry początek Moc czynna P[W], moc bierna Q[Var] oraz moc pozorna S[VA] to jedne z najważniejszych parametrów, które określają wiele urządzeń elektrycznych. Zależności miedzy nimi można bardzo wyraźnie, a zarazem bardzo prosto przedstawić za pomocą trójkąta mocy (rys. 1) Można zatem powiedzieć, że moc pozorna jest sumą geometryczną mocy czynnej, jaką jest w stanie wytworzyć obciążenie (w postaci mechanicznej lub cieplnej) i mocy biernej niezbędnej do wygenerowania pola magnetycznego, koniecznego do działania sprecyzowanego typu odbiorników. Jak to działa? Dołączając równolegle do odbiornika o charakterze indukcyjnym właściwie dobrany kondensator można w bardzo prosty sposób osiągnąć kompensację mocy biernej. Podczas gdy element pojemnościowy oddaje zgromadzoną energię do sieci, element indukcyjny pobiera ją i odwrotnie, ponieważ prąd indukcyjny i pojemnościowy płyną stale w przeciwnych kierunkach. Do prawidłowej kompensacji niezbędna jest znajomość wielkości obciążenia indukcyjnego w sieci. Jej brak może doprowadzić do przekompensowania. Wówczas sieć stała by się odbiorem rezystancyjno - pojemnościowym, co może być gorsze niż całkowity brak kompensacji. Jeśli składowa indukcyjna obciążenia ulega zmianie, potrzebny jest kompensator o regulowanej pojemności. Wobec tego najbardziej skutecznym rozwiązaniem jest podział baterii kondensatorów na sekcje załączane przez mikroprocesorowy regulator mocy biernej. 5
6 Kompensacja metody Przy wyborze metody kompensacji należy się kierować przede wszystkim: możliwościami umiejscowienia kondensatorów, aspektami ekonomicznymi, stratami w przesyłaniu energii czy spadkami napięcia oraz kosztami zakupu urządzeń i ich utrzymania. A oto 3 metody kompensacji: indywidualna, centralna i grupowa. Kompensacja indywidualna Polega ona na bezpośrednim dołączeniu kondensatora do zacisków kompensowanego urządzenia. Jest to metoda, która nie wymaga dodatkowych urządzeń sterujących, ponieważ kondensator jest uruchamiany i zatrzymywany tym samym łącznikiem co urządzenie. Stosuje się ją do jednostek stosukowo dużych, powyżej 150 kw. Mocne strony kompensacji indywidualnej: 1. Niska cena jednostkowa 2. Łatwe podłączenie 3. Nie są wymagane regulatory automatyczne, styczniki, bezpieczniki 4. Zmniejszone zostaje obciążenie przewodów zasilających odbiorniki. Słabe strony kompensacji indywidualnej: 1. Jednostki kompensujące są rozdrobnione 2. Konieczne jest instalowanie kondensatorów przy kompensowanych urządzeniach ( występują trudności z wygospodarowaniem miejsca przy urządzeniu, które pracuje często w trudnych warunkach) 3. Kondensatory nie są wykorzystywane w czasie, kiedy odbiorniki nie pracują. Kompensacja centralna Baterie są instalowane w rozdzielni głównej lub stacji transformatorowej. Uzasadnieniem dla kompensacji centralnej w zakładzie przemysłowym są przede wszystkim dyrektywne wartości współczynnika mocy, względy taryfowe oraz ekonomiczny współczynnik mocy. Wyliczenia ekonomiczne mogą wykazać słuszność podziału baterii oraz jej lokalizacji po stronie dolnego czy też górnego napięcia zasilania zakładu. 6
7 Kompensacja grupowa Grupa odbiorników zasilanych z jednej rozdzielni zostaje objęta kompensacją. Bateria kondensatorów jest zazwyczaj sterowana automatycznie. Do automatyzacji procesu kompensacji mocy biernej konieczne jest zastosowanie urządzeń zawierających poza kondensatorami także obwody kontrolne, pomiarowe, zabezpieczające, sterujące mocą pojemnościową. Dokonując wyboru metody kompensacji należy przeprowadzić analizę techniczną i gospodarczą warunków lokalnych w zakładzie. Atutami kompensacji grupowej oraz centralnej jest lepsze wykorzystanie kondensatorów, dzięki niezależnej pracy od działania ania poszczególnych odbiorników, dają one również możliwość instalowani baterii kondensatorów w rozdzielni. Ponad to automatycznie regulowana bateria o odpowiedniej owiedniej mocy pozwoli całkowicie zaspokoić zapotrzebowanie na moc bierną w zakładzie. Wyższe harmoniczne Układy tyrystorowe prostowniki, falowniki oraz elementy nieliniowe (spawarki)itp. są źródłem wyższych harmonicznych. Ich obecność wpływa znacząco na wartość prądu płynącego przez kondensator. Dopuszczalną wartością przeciążenia kondensatora jest 130% prądu znamionowego. W momencie przekroczenia tej wartości, kompensacja mocy biernej tradycyjną baterią kondensatorów nie jest możliwa. Wzrost prądu płynącego przez kondensator niszczy bezpieczniki. W takim przypadku wymiana bezpiecznika na większy nie rozwiąże problemu, należy, jeżeli podejrzewamy występowanie wyższych harmonicznych, przeprowadzić pomiary wskazujące czy ich poziom wymaga zastosowania dławików ochronnych. Nie zawsze jednak poziom występujących wyższych harmonicznych wymusza zastosowanie dławików. 7

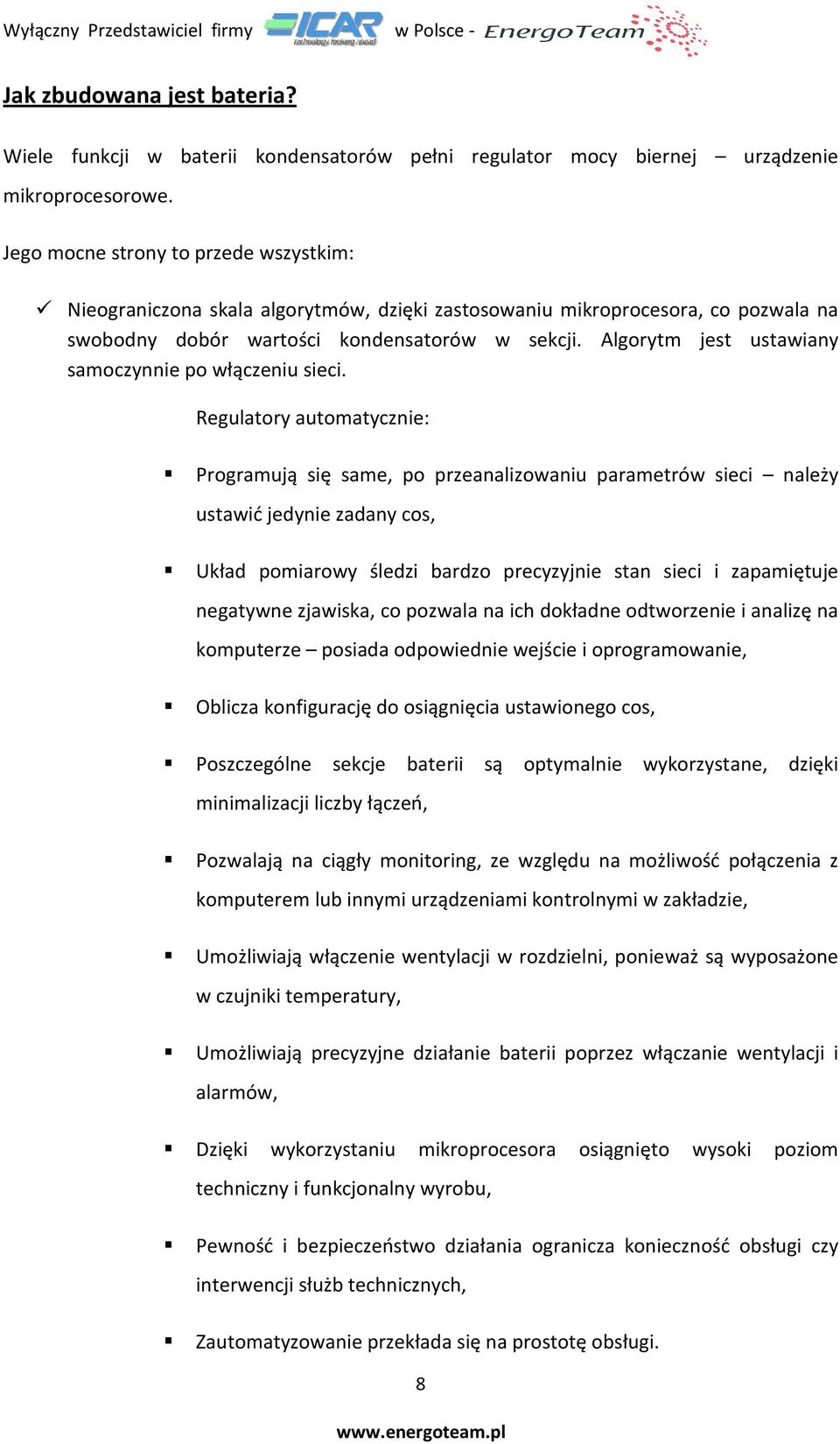

8 Jak zbudowana jest bateria? Wiele funkcji w baterii kondensatorów pełni regulator mocy biernej urządzenie mikroprocesorowe. Jego mocne strony to przede wszystkim: Nieograniczona skala algorytmów, dzięki zastosowaniu mikroprocesora, co pozwala na swobodny dobór wartości kondensatorów w sekcji. Algorytm jest ustawiany samoczynnie po włączeniu sieci. Regulatory automatycznie: Programują się same, po przeanalizowaniu parametrów sieci należy ustawić jedynie zadany cos, Układ pomiarowy śledzi bardzo precyzyjnie stan sieci i zapamiętuje negatywne zjawiska, co pozwala na ich dokładne odtworzenie i analizę na komputerze posiada odpowiednie wejście i oprogramowanie, Oblicza konfigurację do osiągnięcia ustawionego cos, Poszczególne sekcje baterii są optymalnie wykorzystane, dzięki minimalizacji liczby łączeń, Pozwalają na ciągły monitoring, ze względu na możliwość połączenia z komputerem lub innymi urządzeniami kontrolnymi w zakładzie, Umożliwiają włączenie wentylacji w rozdzielni, ponieważ są wyposażone w czujniki temperatury, Umożliwiają precyzyjne działanie baterii poprzez włączanie wentylacji i alarmów, Dzięki wykorzystaniu mikroprocesora osiągnięto wysoki poziom techniczny i funkcjonalny wyrobu, Pewność i bezpieczeństwo działania ogranicza konieczność obsługi czy interwencji służb technicznych, Zautomatyzowanie przekłada się na prostotę obsługi. 8
9 Kondensatory - produkowane są jako jednostki cylindryczne we wzmocnionej, aluminiowej obudowie. Wbudowane nadciśnieniowe zabezpieczenia oraz rezystory rozładowcze dają gwarancję bezpieczeństwa w momencie przeciążenia. Kondensatory suche nie są toksyczne, nie stanowią zagrożenia dla środowiska. Dzięki niemal jednakowym rozmiarom kondensatory można poprawnie rozmieścić w rozdzielni. W przypadku przebicia następuje samoregeneracja dielektryka. Straty mocy czynnej są ograniczone do minimum (mniej niż 0,5 W/kVar). Filtry wyższych harmonicznych - ich zadaniem jest ograniczanie niekorzystnego wpływu wyższych harmonicznych prądu na sieć energetyczną i urządzenia z nią współpracujące. Kompensują one moc bierna pobieraną przez układ napędowy i uniemożliwiają przedostawanie się wyższych harmonicznych do sieci. Dobierz moc baterii na podstawie rachunku za energię elektryczną. Poniżej przedstawiamy wzór, który dzięki wykorzystaniu danych z rachunku za energię elektryczną, pozwoli na obliczenie potrzebnej mocy baterii. Należy jednak pamiętać aby wziąć pod uwagę rachunki z miesięcy, w których pobór mocy przez urządzenia był najwyższy, inaczej dobrana moc baterii może okazać się za niska. Gdzie: A C energia czynna pobrana A B - energia bierna pobrana P max wskaźnik mocy maksymalnej tgφ wartość tangensa z umowy z Zakładem Energetycznym 9
10 Dobierz moc baterii na podstawie danych znamionowych odbiorników P N moce czynne znamionowe odbiorników (kw) Q N moce bierne znamionowe odbiorników (kvar) ; moc bierną odbiornika obliczamy ze wzoru: Q N =P N x tgφn tgφn obliczony z cosφn odbiornika tgφz wartość tangensa Φ, którą chcemy uzyskać, np. z umowy z Zakładem Energetycznym tgφo wartość tangensa Φ odbiorników obliczona ze wzoru: Moc potrzebnej baterii QC obliczamy z zależności: Gdzie: P max = ΣP N 10
11 Energoteam Sp. z o.o.. oferuje następujące typy automatycznych baterii kondensatorów: HP10 automatyczna bateria kondensatorów wyposażona w kondensatory 415V 50Hz, która pracuje w sieci z THDIr%<10% oraz THDIc%<70% HP20 automatyczna bateria kondensatorów wyposażona w kondensatory 460V 50Hz, która pracuje w sieci z THDIr%<18% oraz THDIc%<70% HP30 automatyczna bateria kondensatorów wyposażona w kondensatory 550V 50Hz, która pracuje w sieci z THDIr%<25% oraz THDIc%<85% FH20 automatyczna bateria kondensatorów wyposażona w kondensatory 415V 50Hz, a także dławiki wyższych harmonicznych 180Hz, która pracuje w sieci z THDIr%<60% FH30 automatyczna bateria kondensatorów wyposażona w kondensatory 415V 50Hz, a także dławiki i wyższych harmonicznych 135Hz, która pracuje w sieci z THDIr%>60% 11
12 Jak odczytać dane z katalogu? 12
13 13
14 14
15 15
16 16
17 17
18 RYSUNKI 18
19 19
20 20
21 21
22 22
23 23
24 24
25 25
26 26
27 27
28 28
29 29
30 30
31 31
32 Energoteam Sp. z o.o. Al. Jana Pawła II 80/ Warszawa Tel. (22) Fax (22) biuro@energoteam.pl 32
