1 Paweł Nowak ul. Porębskiego 27/ Gdańsk tel NIP: Regon: PROJEKT WYKONAWCZY Opracowanie branżowe: ELEKTROENERGETYKA Przedsięwzięcie: Obiekt: Inwestor: Przebudowa na typ rondo skrzyżowania drogi wojewódzkiej nr 101 z drogami powiatowymi nr 1517G i nr 1518G w Kosakowie nych Urząd Gminy w Kosakowie ul. Żeromskiego Kosakowo Stanowisko: Projektant: Sprawdzający: Gdańsk, wrzesień 2007r. Imię Nazwisko, specjalność nr uprawnień: mgr inż. Piotr Burkhardt upr. nr POM/0148/POOE/06 specjalność inst. sieci, inst. i urz. elektr. Andrzej Parysek upr. nr 1567/GD/84 specjalność inst.-inż. Podpis: Rozwiązania zawarte w niniejszym opracowaniu podlegają ochronie prawa autorskiego i mogą być powielane oraz udostępniane osobom trzecim jedynie na podstawie pisemnego zezwolenia z zastrzeżeniem wszelkich skutków prawnych. Nr konta: BRE Bank

2

3 Spis zawartości opracowania 1. Podstawa i zakres opracowania 1.1. Podstawa opracowania Zakres opracowania Opis techniczny Wstęp Przedmiot projektu Inwentaryzacja Przebudowa sieci elektroenergetycznej Przebudowa linii kablowych Załączniki Uprawnienia projektowe autorów projektu Zaświadczenia potwierdzające wpis na listę członków POIIB Zgoda na przebudowę sieci elektroenergetycznych ENERGA Decyzja o lokalizacji inwestycji celu publicznego Opinia ZUD Uzgodnienie ENERGA OPERATOR Wykaz właścicieli nieruchomości na których zaprojektowano sieci i mapa z zaznaczonym schematycznie przebiegiem sieci oraz zgody właścicieli nieruchomości Obliczenia techniczne Zestawienie materiałów Zestawienie montażowe Zestawienie demontażowe Rysunki... Spis rysunków 1. Przebudowa sieci elektroenergetycznej. Plan sytuacyjny. - 1:500 rys. nr 1 2. Schemat przebudowy sieci elektroenergetycznej rys. nr 2 8. Informacja BIOZ Oświadczenie o kompletności...

4 2. Podstawa i zakres opracowania 1.1 Podstawa opracowania: DGN Pracownia Drogowa Projekt Wykonawczy Projekt opracowano na podstawie: Umowy z Inwestorem na wykonanie projektu, Mapy sytuacyjno-wysokościowej do celów projektowych w skali 1:500, wizja lokalna w terenie uzgodnienia z gestorami sieci obowiązujących norm i przepisów 1.2 Zakres opracowania Przebudowa elektroenergetycznych linii kablowych SN Numer linii Typ zastosowanego kabla Długość przebudowywanego odcinka 5665 XRUHAKxS 1x220/50 20kV 34m 5666 XRUHAKxS 1x120/50 20kV 70m Przebudowa elektroenergetycznych linii kablowych nn. Numer odcinka linii kablowej Typ zastosowanego kabla Długość przebudowywanego odcinka 1 YAKY 4x120 84m

5 3. Opis techniczny 2.1. Wstęp Przedmiot projektu Przedmiotem opracowania jest przebudowa istniejących urządzeń elektroenergetycznych w celu usunięcia kolizji z projektowanym układem drogowym Inwentaryzacja Sieci elektroenergetyczne nn.-0,4kv i SN-15kV. Na terenie przebudowywanego skrzyżowania występują linie kablowe SN 15kV oraz linie kablowe nn 0,4kV. Zakres przebudowy i układ połączeń sieci elektroenergetycznych pokazano na planach sytuacyjnych oraz schemacie przebudowy sieci Przebudowa sieci elektroenergetycznej Przebudowa linii kablowych. W obszarze objętym inwestycją występują linie kablowe SN-15kV oraz linie kablowe nn.-0,4kv. Linie te kolidują z zakresem przebudowy skrzyżowania ulic Żeromskiego i Chrzanowskiego w Kosakowie i należy je przebudować w celu usunięcia kolizji z projektowanym układem drogowym. Przebudowy należy dokonać poprzez wykonanie wstawek kablowych na kolizyjnych odcinkach linii i ułożeniu ich poza obrysem projektowanych jezdni. Pod projektowanymi jezdniami linie kablowe należy układać w rurach ochronnych, np. AROT SRS 160 dla linii kablowych SN-15kV oraz AROT SRS 110 dla linii kablowych nn.-0,4kv. Trasy układania wstawek kablowych, typy i przekroje kabli oraz muf kablowych pokazano na planie sytuacyjnym rys. Nr 1.

6 3. Załączniki 3.1. Uprawnienia projektowe autorów projektu

7 3.2. Zaświadczenie potwierdzające wpis na listę członków POIIB

8

9

10

11

12

13

14

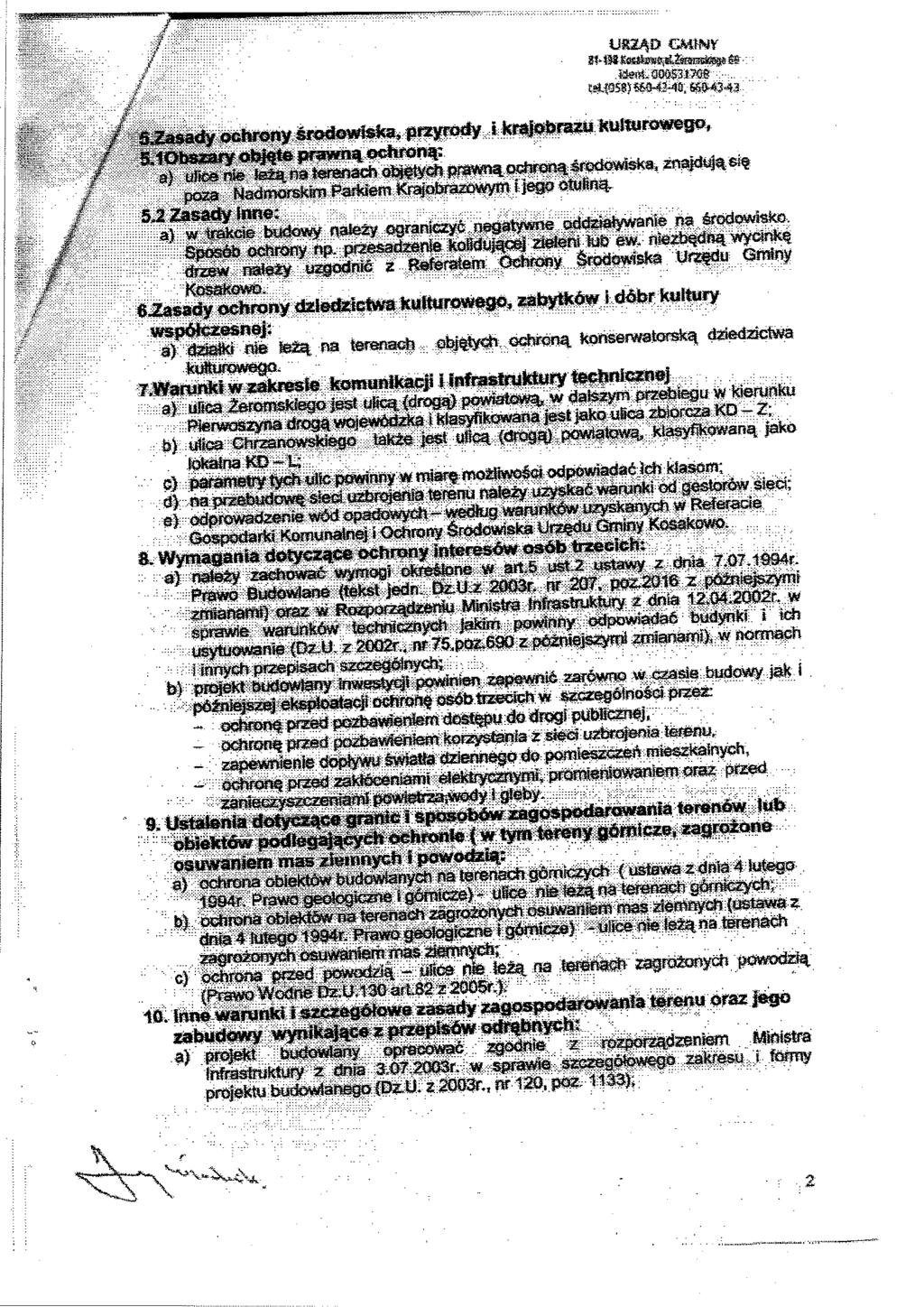

15 3.4. Decyzja o lokalizacji inwestycji celu publicznego

16

17

18

19 3.5. Opinia ZUD

20 3.6. Uzgodnienie ENERGA-OPERATOR

21

22

23 4. Wykaz właścicieli nieruchomości, na których zaprojektowano sieci i mapa z zaznaczonym schematycznie przebiegiem sieci oraz zgody właścicieli nieruchomości Lp Numer działki Planowane przedsięwzięcie obejmuje następujące działki Arkusz Obręb Właściciel 1 163/16 1 Kosakowo Gmina Kosakowo 2 148/6 2 Kosakowo Skarb Państwa Kosakowo Skarb Państwa Kosakowo Skarb Państwa Zgody właścicieli nieruchomości Zgody właścicieli nieruchomości w tym konkretnym przypadku nie są wymagane, ponieważ zaprojektowane sieci zgodnie z powyższą tabelą przebiegają przez tereny publiczne i są wymienione jako działki objęte inwestycją, zgodnie z decyzją o lokalizacji inwestycji celu publicznego pkt. 4c.

24

25

26

27

28 5. Obliczenia techniczne Zaprojektowana przebudowa sieci elektroenergetyczne nie spowodowała pogorszenia jej parametrów, które należałoby uwzględnić przy obliczeniach technicznych. Linie kablowe zarówno nn.-0,4kv jak i SN-15kV zostały wykonane kablami o przekrojach jak istniejące linie lub większych. Długość zaprojektowanej przebudowy ww. linii również nie uległa znacznemu zwiększeniu, a w niektórych przypadkach uległa zmniejszeniu. Uwzględniając powyższe fakty przeprowadzenie obliczeń technicznych jest zbędne.

29 6. Zestawienie materiałów 6.1. Zestawienie montażowe Numer linii Typ zastosowanego kabla 5665 XRUHAKxS 1x120/50 20kV 5666 XRUHAKxS 1x120/50 20kV Długość linii kablowej (długość kabla) 15kV Długość rur Typ mufy Ilość muf ochronnych kablowej kablowych SRS 160mm 34m(102m) 12m mufa przelotowa BARNIER m(210m) 19m mufa przejściowa BARNIER Wykopy liniowe Opaski kabl. Piasek na podsypkę Folia kalandr owana 6 30m 9szt. 2,4m 3 6m m 21szt. 5,3m 3 13,2m 2 Numer odcinka linii kablowej Typ zastosowanego kabla Długość linii kablow. 0,4kV Średnica rur Typ Ilość muf Wykopy ochronnych/długość mufy kablowych liniowe rur ochronnych kablow. SRS 1 YAKY 4x120 84m 110mm/11m ZRMZ 120 Opaski kablow. Piasek na podsypkę Folia kalandrowana 1 szt. 70m 7szt. 5,6m 3 14m Zestawienie demontażowe Materiały z demontażu należy przekazać właścicielowi sieci ENERGA-OPERATOR Demontaż linii kablowych SN Numer linii Typ demontowanego kabla Długość demontowanego kabla 5665 XRUHAKXs 1x120 90m 5666 XRUHAKXs 1x m Demontaż linii kablowych nn. Numer Typ demontowanego kabla Długość demontowanego kabla odcinka linii kablowej 1 YAKY 4x120 80m

30 7. Rysunki Spis rysunków 1. Przebudowa sieci elektroenergetycznej. Plan sytuacyjny. - 1:500 rys. nr 1 2. Schemat przebudowy sieci elektroenergetycznej rys. nr 2

31

32

33 8. Informacja BIOZ Opracowanie branżowe: ELEKTROENERGETYKA Przedsięwzięcie: Obiekt: Inwestor: Przebudowa na typ rondo skrzyżowania drogi wojewódzkiej nr 101 z drogami powiatowymi nr 1517G i nr 1518G w Kosakowie Urząd Gminy w Kosakowie ul. Żeromskie eromskiego Kosakowo Stanowisko: Projektant: Gdańsk, wrzesień 2007r. Imię Nazwisko, specjalność nr uprawnień: mgr inż. Piotr Burkhardt upr. nr POM/0148/POOE/06 specjalność inst. sieci, inst. i urz. elektr. Podpis:
