1 CEMB SM Montażownica automatyczna Ramię odchylane pneumatycznie do tyłu Blokowanie pneumatyczne głowicy Dwie prędkości obrotowe Zbijak podwójnego działania Ramię dodatkowe do niskiego profilu (tylko w wersji SM 630 HP2) Dane techniczne: - Zakres uchwytu obręczy z zewnątrz Zakres uchwytu obręczy z wewnątrz Max. średnica koła 39,5 (1000mm) - Max szerokość koła 12 (315mm) - Zasilanie pneumatyczne 8bar - Max. nacisk zbijaka kg - Moc silnika - 0,8 kw - Prędkość obrotu 6-12 obr/min - Zasilanie 400V/50Hz - Waga 220/290 kg SM 630 Akcesoria standardowe : - nakładki na szczęki do felg ALU - wkładki ochronne do ALU do głowicy - nakładki ochronne na krawędź obręczy - nakładka na płetwę zbijaka - pędzel i łyżka monterska - zespół przygotowania powietrza Ramię HP2 (opcja)

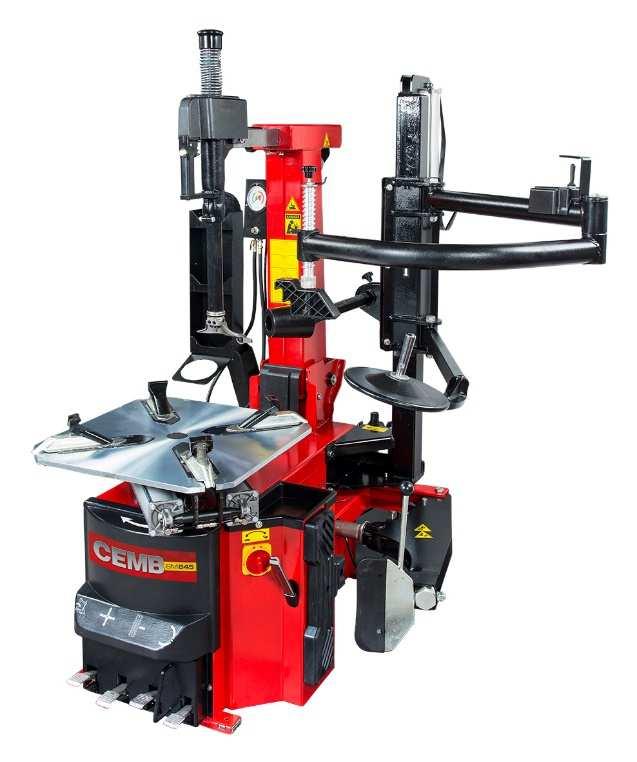

2 CEMB SM 645 Montażownica automatyczna z ramieniem pomocniczym Ramię odchylane pneumatycznie do tyłu Blokowanie pneumatyczne głowicy Dwie prędkości obrotowe Zbijak podwójnego działania Zbijak z regulowana głębokością działania (wejścia w obręcz) Ramię dodatkowe do niskiego profilu w standardzie Dane techniczne: SM Zakres uchwytu obręczy z zewnątrz Zakres uchwytu obręczy z wewnątrz Max. średnica koła 39,5 (1000mm) - Max szerokość koła 13,5 (350mm) - Zasilanie pneumatyczne 8bar - Max. nacisk zbijaka kg - Moc silnika - 0,8 kw - Prędkość obrotu 6-12 obr/min - Zasilanie 400V/50Hz - Waga 355 kg Akcesoria standardowe : Wzmocnione wsparcie kolumny do pracy z niskimi profilami - nakładki na szczęki do felg ALU - wkładki ochronne do ALU do głowicy - nakładki ochronne na krawędź obręczy - nakładka na płetwę zbijaka - pędzel i łyżka monterska - zespół przygotowania powietrza Przybornik na osprzęt

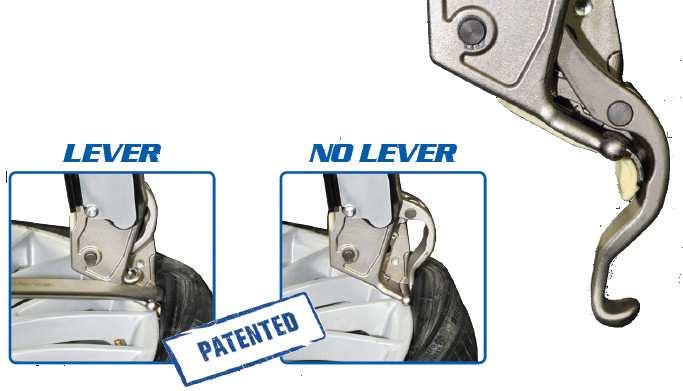

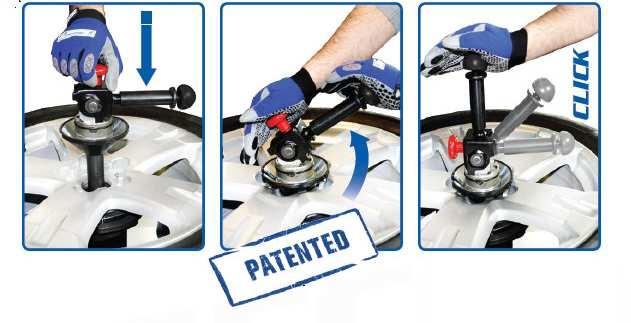

3 GIULIANO CROSS AGE EVO PLUS - super automatyczna montażownica RBB 2X - Pneumatyczny system zbijania stopki za pomocą dwóch odrębnych dysków po obu stronach zamocowanej obręczy. Z i góry i z dołu QC - Montaż obręczy ze stożkiem centralnym poprzez śrubę szybkomocującą SMART LOCK Najszybszy na rynku system montażu ręcznego koła. Wystarczy obrót o 90 stopni do pełnego zablokowania koła. GIUALIANO PATENT. LVL System demontażu opony bez użycia łyżki BP1 PLUS - ramię pneumatyczne do niskiego profilu z funkcją automatycznego, samoczynnego podnoszenia pod koniec procedury montażu opony oraz powrotu do pozycji spoczynkowej. GIUALIANO PATENT. QX PLUS Bez łyżkowy system montażu / demontażu opony odpowiedni do opon typu Run Flat oraz UHP. Dodatkowo można szybko zmienić głowicę na standardową zależnie od rodzaju opony. Sterowanie za pomocą uproszczonego panelu z wyborem trybu pracy Dwie prędkości stołu wraz z łagodnym startem (MOTOINWERTER) Pompowanie kół za pomocą pedału CD CONCEPT - Dysk zbijający stopkę został przesunięty poza oś centralną koła. Przemieszcza się po łuku. Uzyskano szybszą i łatwiejszą penetrację do kanału centralnego obręczy.

4 CROSS AGE EVO PLUS jest trzecią generacją maszyny z rodziny CROSS AGE które były już dwukrotnie nagradzane w 2001 i 2013 roku nagrodą w konkursie Top 20 Tools. W odróżnieniu od poprzedniej generacji dodano trzy nowe udogodnienia: QX Plus, BP1 Plus oraz Center Driven Concept. QX PLUS to system który łączy możliwość działania w systemie bez łyżkowej obsługi koła (niski i ultra niski profil) z możliwością szybkiej zmiany na głowicę klasyczną. Mamy zatem niejako dwie Montażownice w jednej. Klasyczną i dedykowaną do niskiego profilu. Zachowując cechy tradycyjną głowicę montażową dodano dźwignię, napędzaną siłownikiem pneumatycznym, przenoszącą stopkę opony nad krawędź felgi. Skutkiem tego jest wyeliminowanie łyżki monterskiej i wysiłku fizycznego operatora. Ruch pneumatycznego pazura został przetestowany i dopasowany do wszystkich typów opon i felg dostępnych na rynku, zapewniając doskonałe wyniki pod względem bezpieczeństwa dla opony i felgi, jak również pod względem wydajności. BP1 PLUS mocne ramię pneumatyczne do niskiego profilu. Dodatkowe udogodnienie polega na tym, że pod koniec procedury montażu opony następuje samoczynne zwolnienie nacisku na stopkę i bok opony oraz powrót ramienia do pozycji spoczynkowej. Wyklucza konieczność stosowania dodatkowych klamer i korali montażowych. Nie wymagane są dodatkowe czynności ze strony operatora.

5 CD CONCEPT dysk zbijający przemieszcza się teraz po łuku (a nie góra dół). Oś nacisku została celowo przesunięta poza otwór centralny obręczy dzięki czemu uzyskano łatwiejszą i szybsza penetrację zbijaka do kanału centralnego obręczy przy obrocie zgodnym z ruchem wskazówek zegara. Daje nam to idealne dobranie geometrii zbijania (odparzania) w zależności od obsługiwanej opony. Zbijak w formie talerza obrotowego wywiera na oponę mniejszą siłę przyłożenia z lepszą skutecznością zbijania. Na kompletne zbicie stopki wystarczy teraz tylko jeden obrót. Montażownica CROSS AGE w porównaniu do tradycyjnej monterki posiada : - Stół montażowy z montażem SMART LOCK : wykonany w formie wrzeciona na którym kładziemy koło i mocujemy je za pomocą stożka. Daje nam to bardzo szybkie i bardzo proste mocowanie koła oraz jego idealne centrowanie co zapobiega pływaniu koła i ewentualne rysowanie felgi o głowicę montażową. Takie rozwiązanie eliminuje szczęki, prowadnice szczęk, siłowniki pneumatyczne napędu szczęk, obrotowy rozdzielacz powietrza oraz krzyżak pod stołem elementy często zużywające się oraz generujące wysokie koszty napraw okresowych. Przy zastosowaniu adaptorów, możemy również bezproblemowo mocować felgi bez otworu centralnego (francuskie) i felgi odwrotne. System SMART LOCK pozwala na montaż w zaledwie 2 sekundy szybciej niż uchwyt pneumatyczny.!!!

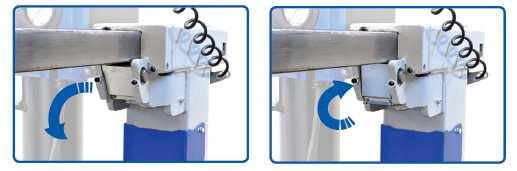

6 Blokowanie QUADRA LOCK kwadratowe, poziome ramię zostało wyposażone w mechanizm blokujący z przodu i z tyłu. Eliminuje to jakakolwiek elastyczność maszyny mogącą pojawić się podczas pracy z kołami o ultra niskim profilu. Dane techniczne: - Zakres uchwytu obręczy Max. średnica koła 47 (1200mm) - Max szerokość koła 16 (406mm) - Zasilanie pneumatyczne 8-10bar - Siła nacisku zbijaka N - Max. moment obrotowy stołu Nm - 2 prędkości obrotowe stołu 7 16 obr/min - Moc silnika 0,75 kw - Zasilanie 230V/50Hz - Waga 395 kg Wyposażenie standardowe

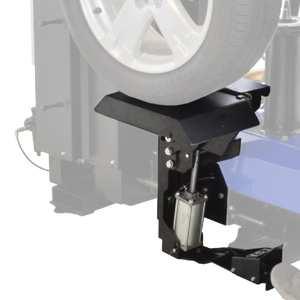

7 Wyposażenie opcjonalnie: Winda koła WL 4 Inflator Rekomendowane akcesoria dodatkowe do montażownicy Cross Age: Adaptor do felg FPM 456, kół odwróconych oraz do obręczy bez otworu centralnego KOD Zestaw bolców stożkowych do obręczy FPM 456 KOD Zestaw bolców sferycznych do obręczy FPM 456 KOD Uchwyt do kół lekkich pojazdów dostawczych LTK3 otwór 110mm do 190mm KOD

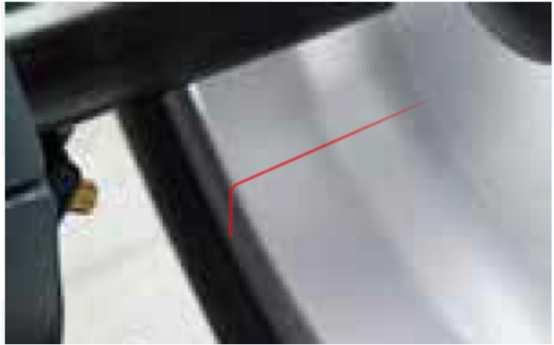

8 CEMB ER 60 - wyważarka do kół samochodów osobowych i dostawczych MAKSIMUM WYDAJNOŚCI PRZY MINIMUM PRZESTRZENI automatyczny pomiar dwóch wymiarów koła hamulec elektromagnetyczny koła laser wskazujący miejsce naklejenia ciężarka na godz. 6 blokowanie koła w miejscu niewywagi dystansownik z automatycznym blokowaniem w miejscu naklejenia ciężarka WBA - maszyna zaprojektowana zgodnie z technologią WBA (Wheel Best Access) najlepszego dostępu do wnętrza obręczy VDD niezwykle szybki i dokładny system pomiarowy (< 6s) dokładność wyważania 0,5 g, szerokość obręczy średnice obręczy elektroniczny wyświetlacz LED automatyczny cykl wyważania uchwyt dla ciężarków klejonych program SPLIT - ciężarek ukryty za ramionami felgi 5 funkcji ALU Laser wskazujący Podajnik ciężarków z automatycznym blokowaniem Akcesoria standardowe :

9 CEMB ER 80 - wyważarka do kół samochodów osobowych i dostawczych ERGONOMIA NA NAJWYŻSZYM POZIOMIE sterownie panelami dotykowymi automatyczny wszystkich wymiarów koła w tym sonarowy pomiar szerokości hamulec elektromagnetyczny koła laser wskazujący miejsce naklejenia ciężarka na godz. 6 oświetlenie wnętrza obręczy blokowanie koła w miejscu niewywagi dystansownik z automatycznym blokowaniem w miejscu naklejenia ciężarka WBA - maszyna zaprojektowana zgodnie z technologią WBA (Wheel Best Access) najlepszego dostępu do wnętrza obręczy VDD niezwykle szybki i dokładny system pomiarowy (< 6s) Dokładność wyważania 0,5 g, Szerokość obręczy Średnice obręczy Program SPLIT - ciężarek ukryty za ramionami felgi SPOTTER - laser wskazujący oświetlenie LED

10 CEMB ER 85 - wyważarka monitorowa do kół samochodów osobowych i dostawczych SZEROKIE MOŻLIWOŚCI, PRZY ERGONOMII NA NAJWYŻSZYM POZIOMIE sterownie monitorem dotykowym automatyczny wszystkich wymiarów koła w tym sonarowy pomiar szerokości uchwyt pneumatyczny mocujący koło na wałku hamulec elektromagnetyczny koła SPOTTER precyzyjny laser wskazujący miejsce naklejenia ciężarka na godz. 6 określający położenie ciężarka zarówno kątowe jak i wzdłużne oświetlenie wnętrza obręczy blokowanie koła w miejscu niewywagi dystansownik z automatycznym blokowaniem w miejscu naklejenia ciężarka WBA - maszyna zaprojektowana zgodnie z technologią WBA (Wheel Best Access) najlepszego dostępu do wnętrza obręczy VDD niezwykle szybki i dokładny system pomiarowy (< 6s) Dokładność wyważania 0,5 g, Szerokość obręczy Średnice obręczy Program SPLIT - ciężarek ukryty za ramionami felgi SPOTTER - laser wskazujący oświetlenie LED sonar pomiaru nie centryczności uchwyt pneumatyczny aktywna grafika

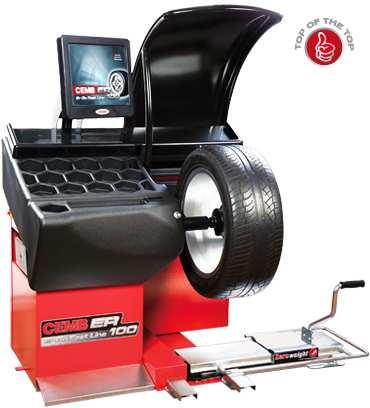

11 ER wyważarka do kół samochodów osobowych i dostawczych z uchwytem pneumatycznym, monitorem dotykowym i laserowym wskazaniem miejsca naklejenia ciężarka Wyposażona w: Dane techniczne: - Uchwyt pneumatyczny, kleszcze do ciężarków, zestaw stożków do obsługi kół sam. osobowych i dostawczych o średnicy otworu centralnego ø mm oraz cyrkiel. Informacje ogólne: - Komputerowa - Napęd bezpośredni wałka bez przekładni pasowej - Płaski monitor LCD o rozdzielczości 1024 x 768 (z dotykowym ekranem) - Grafika 3D - VDD - nowy system pomiarowy skracający czas wyważania - system inteligentnej korekcji umożliwiający skrócenie procesu wyważania i oszczędność ciężarków - SE uchwyt pneumatyczny - Hamulec koła elektromagnetyczny - 100% dokładności pozycjonowania - automatyczny program zatrzymujący i blokujący koło w miejscu niewywagi - Laserowe wskazanie miejsca naklejenia ciężarka - Proste i przyjazne oprogramowanie minimalizujące możliwość popełnienia błędu - Automatyczny cykl wyważania - Automatyczny pomiar trzech wymiarów koła (odległości, średnicy, szerokości) - EMS i LR sonar - automatyczny pomiar niecentryczności w dwóch płaszczyznach osiowej i promieniowej - Funkcja pomiaru głębokości bieżnika opony i stożkowatości (zataczanie koła) - Wskazanie ułożenia kompletu kół na samochodzie - Możliwość pomiaru parametrów samej felgi (po prostowaniu) - Program SPLIT - ciężarek ukryty za ramionami felgi ALU - Automatyczny system minimalizacji niewywagi statycznej - Światło LED w miejscu naklejenia ciężarków - Program optymalizacji ułożenia opony względem felgi - Funkcja autokalibracji - Funkcja autodiagnozy - Licznik pomiarów dzienny i całkowity, zegar - Drukarka atramentowa Akcesoria standardowe : - Szerokość obręczy - 1, Średnica obręczy Czas wyważania ok. 4,9sec. (koło 15 kg) - Dokładność wyważania - +/- 0.5 gram - Max. ciężar koła - 75kg - Moc - 1,1kW - Zasilanie 220V / 50Hz - Posiada referencje firm: OPCJA: Automatyczna winda pneumatyczna, sterowana z pulpitu wyważarki

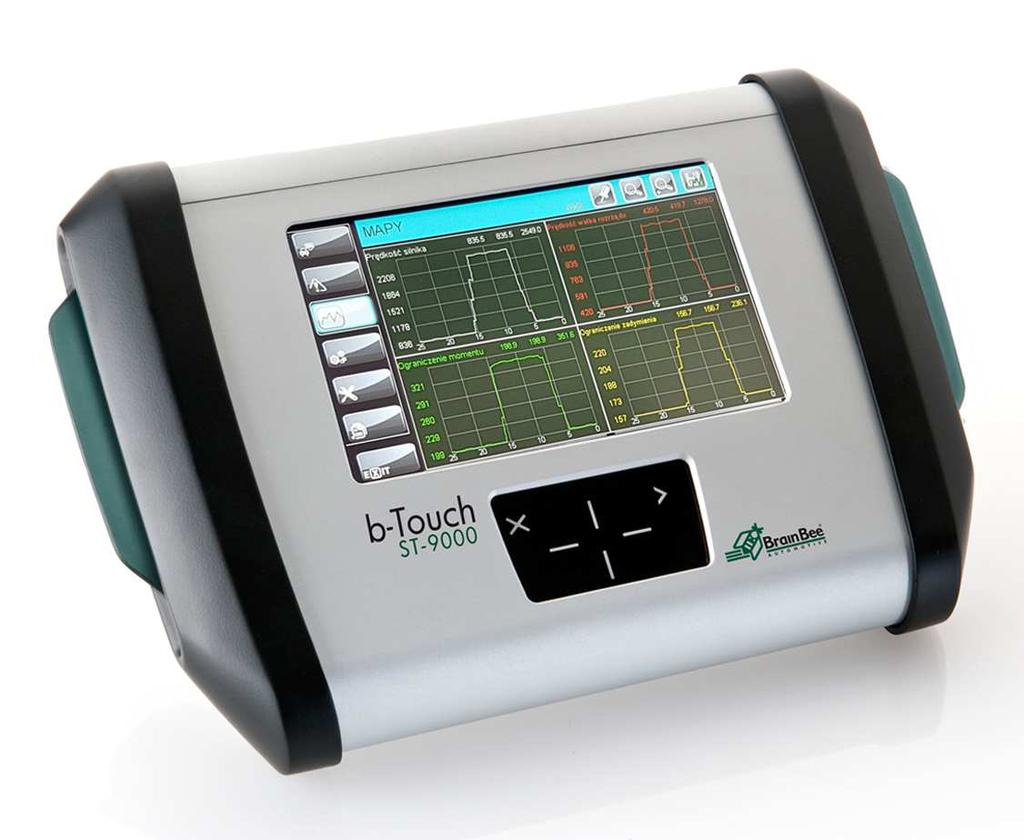

12 Urządzenie diagnostyczne B-Touch ST-9000 B-Touch uniwersalny tester diagnostyczny B-Touch multifunkcjonalny tester diagnostyczny do obsługi samochodów europejskich i azjatyckich. WSZYSTKO POD KONTROLĄ Dostępne funkcje: - odczyt informacji ECU - odczyt parametrów pracy - odczyt i kasowanie błędów - regulacje - aktywacje elementów wykonawczych - kodowanie - lokalizacja złącz Pass-Through autoryzowana przez producentów samochodów, zaawansowana diagnostyka systemów pokładowych NOWE MOŻLIWOŚCI: INTELLIGENCE przeszukiwanie wszystkich sterowników pojazdu na zawartość błędów związanych z badanym systemem DYNAMIC TESTS - specjalistyczne procedury testowe połączone z aktywacjami elementów wykonawczych dające obraz stanu technicznego badanych podzespołów QUICK bezpośredni dostęp do wybranych funkcji poprzez wpisanie słowa kluczowego B-TOUCH BPS-INFO baza danych na licencji HAYNES PRO zawierająca schematy, opisy techniczne, wartości nominalne parametrów, pomoc techniczną* MULTILANGUAGE - dostęp do różnych wersji językowych. DISPLAY GRAPHS wizualizacja parametrów pracy w formie graficznej AUTONOMY - własne zasilanie w postaci wydajnej baterii litowo-jonowej, do 3 h pracy.

13 FUNCJONALNOŚĆ SOLIDNOŚĆ zastosowane materiały czyli połączenie aluminium i specjalnego tworzywa sztucznego zapewniają najwyższą trwałość i wytrzymałość przy jednoczesnym zachowaniu nowoczesnego wyglądu. EKRAN DOTYKOWY - B-Touch wyposażony jest w 7 kolorową matrycę dotykową ZINTEGROWANA BATERIA wbudowana bateria litowo-jonowa zapewniająca 3 godzinną ciągłość pracy. Ładowanie poprzez dołączoną ładowarkę lub w trakcie pracy poprzez złącze diagnostyczne PAMIĘĆ WEWNĘTRZNA 2GB rozmiar wewnętrznej karty pamięci zapewnia możliwość aktualizacji oprogramowania przez wiele lat pracy DODATKOWA KLAWIATURA dodatkowa klawiatura zapewniająca pełną obsługę KOMPATYBILNY ZE ŚRODOWISKIEM WINDOWS Dzięki oprogramowaniu Up&Go B-TOUCH jest w pełni kompatybilny z systemem WINDOWS dając wiele możliwości funkcjonalnych w tym na przykład profesjonalną archiwizację wyników badań. ROZBUDOWANA BAZA DANYCH B-Touch jest zaopatrzony w niezwykle rozbudowaną bazę danych pojazdów europejskich, azjatyckich w tym samochodów dostawczych i busów. 4 aktualizacje oprogramowania rocznie.

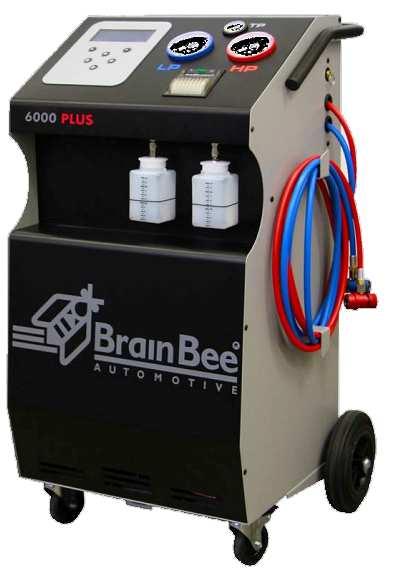

14 CLIMA 6000 PLUS PRINTER automatyczne urządzenie do obsługi klimatyzacji samochodowej SUPER CHARGE maksymalna efektywność opróżniania niezależnie od warunków klimatycznych OIL CLEAN najwyższa sprawność odseparowywania oleju od czynnika chłodniczego HPV TECHNOLOGY wysokowydajna pompa próżniowa Pressure Equipment Directive urządzenie spełnające normę PED związaną z ciśnieniem bezpieczeństwa zabezpieczenie na poziomie aż 20 bar Funkcje automatyczne: - usuwa czynnik chłodniczy i olej z układu - oddziela olej od czynnika chłodniczego - automatyczna regeneracja czynnika chłodniczego - wytwarza podciśnienie usuwając z układu wodę i zanieczyszczenia - przeprowadza test szczelności układu klimatyzacji - wtłoczenie oleju i czynnika chłodniczego do układu klimatyzacji - możliwość obsługi samochodów hybrydowych Funkcje manualne: - odpowietrzanie butli wewnętrznej - diagnostyka ciśnieniowa sprawności układu analogowe manometry - płukanie układu flushing (opcja). Wyposażenie: - zestaw dużych manometrów umożliwiających stałą kontrolę ciśnienia w układzie oraz ciśnienia w butli z czynnikiem, - cyfrowy wyświetlacz LCD ukazujący m.in. poszczególne etapy automatycznego cyklu pracy, - wbudowany podajnik świeżego oleju oraz pojemnik na zużyty olej z wagą, - butla na czynnik chłodniczy z wagą, - pompa próżniowa wysokiej jakości, - zespół węży serwisowych (3m) wraz z szybkozłączami ECO LOCK, - złącze RS232 umożliwiające aktualizację danych oraz oprogramowania, - zintegrowana baza danych - drukarka termiczna Złącza które ograniczają efekt wypływu czynnik do otoczenia podczas odłączania przewodów, co minimalizuje straty drogiego czynnika Dane techniczne: - rodzaj czynnika chłodniczego R134a, - tryb pracy: automatyczny - zasilanie: 230 V/50 Hz, - pompa próżniowa: wydajność: 6 m3/h, minimalne wytwarzane podciśnienie: 0,02 bar, - pojemność butli: 12l, - długość węży serwisowych: 3 m, - wymiary: 62 x 53 x 96 cm, - waga: 65 kg.

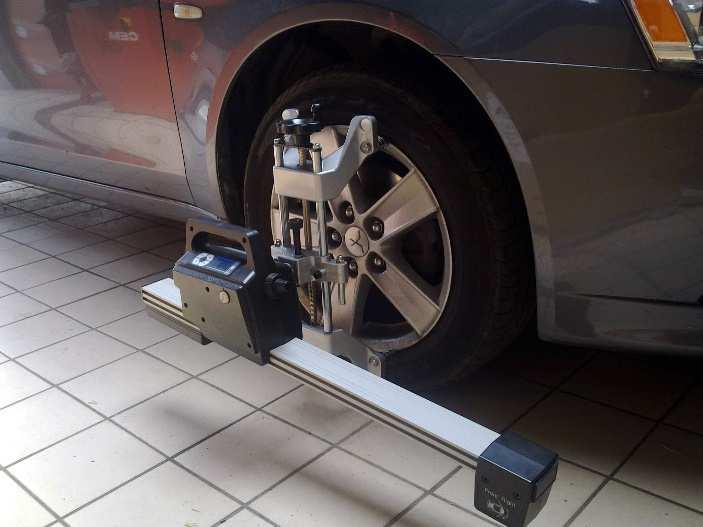

15 HWA-E58 Urządzenie do ustawiania geometrii kół Cechy: 4 czujniki CCD zabezpieczone filtrami antyrefleksyjnymi Komunikacja bezprzewodowa wykorzystująca ultranowoczesną technologię ZIGBEE ( większy zasięg, mniejsze zużycie energii, szybsza transmisja danych) Sterowanie z głowic pomiarowych Kompensacja przez podniesienie osi lub metodą push-pull Pomiar przedniej osi bez konieczności zakładania tylnych głowic System operacyjny Windows Program autodiagnozy Ładowanie głowic za pomocą przewodów Wyposażenie standardowe: 2 głowice pomiarowe przednie wraz z tylnymi czujnikami elektronicznymi 2 uchwyty uniwersalne dla głowic przednich 2 uchwyty typu Quick dla czujników tylnych Komputer PC z monitorem i drukarką 4 baterie litowe 2 obrotnice mechaniczne Blokada kierownicy Blokada pedału hamulca Baza danych dla ponad pojazdów

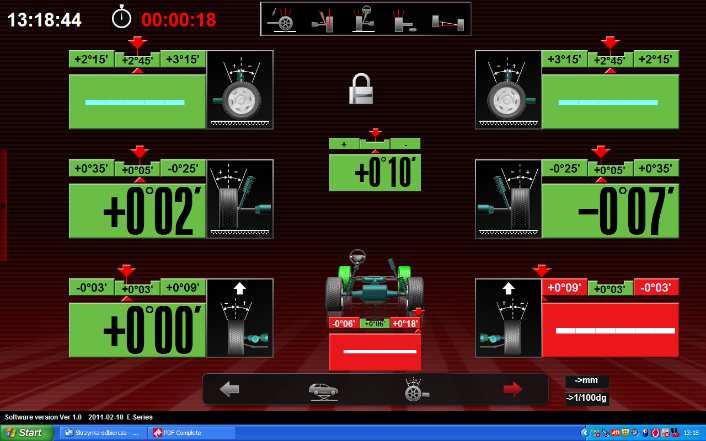

16 Podpowiedzi programu Podpowiedzi programu Ekran wynikowy sumaryczny Regulacje

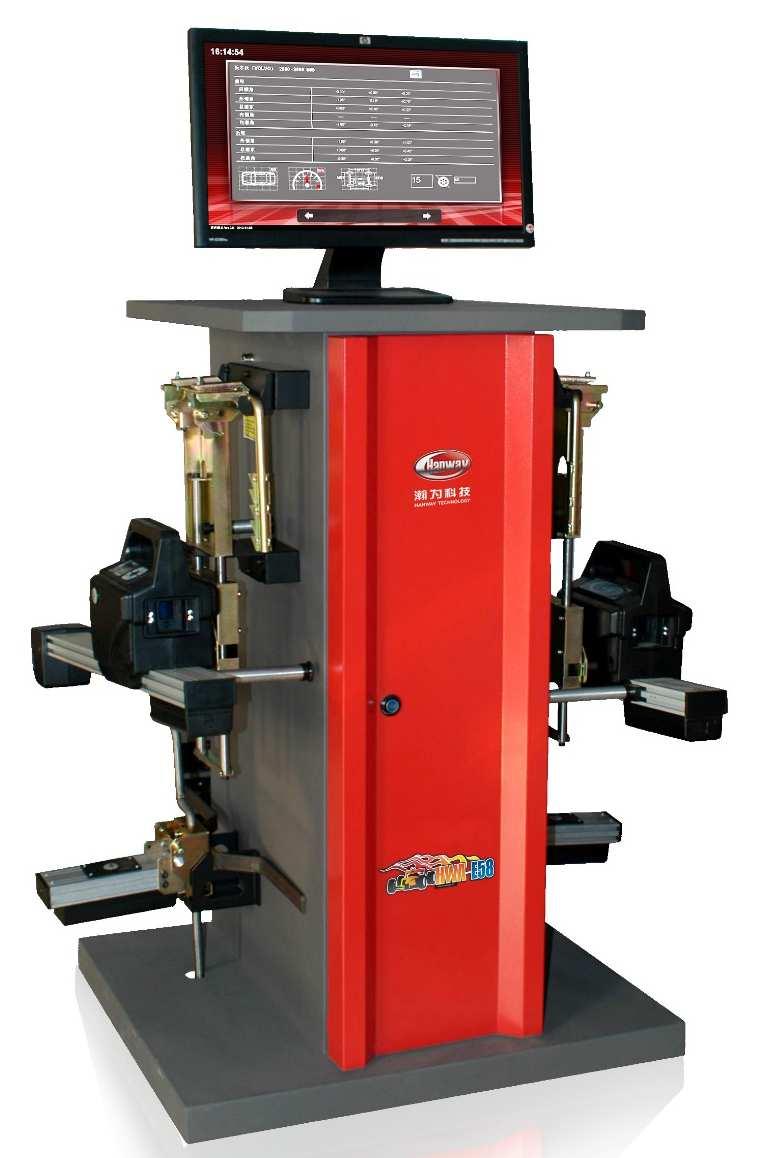

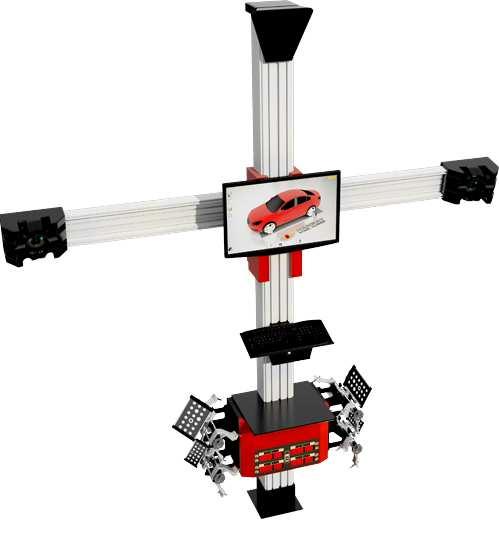

17 HWA-V18 / V58 urządzenie do pomiaru i regulacji geometrii kół 3D DOSTĘPNE MODELE Model V-18 ITS posiada manualną regulację wysokości belki pomiarowej. Dedykowana jest zatem do stanowisk pomiarowych organizowanych na kanale diagnostycznym. Model V-58 ITS posiada z kolei system automatycznego przesuwu kamer pozwalający na zachowanie ciągłej komunikacji z ekranami pasywnymi na kołach pojazdu niezależnie od wysokości podniesienia dźwignika. Belka pomiarowa samoczynnie zmienia wysokość wraz ze zmianą wysokości pojazdu na podnośniku. Dedykowana jest zatem do stanowisk pomiarowych organizowanych na podnośniku diagnostycznym (czterokolumnowym, nożycowym lub stemplowym. CECHY I KONFIGURACJA: najwyższa dokładność pomiaru osiągnięta dzięki zastosowaniu kamer cyfrowych wysokiej rozdzielczości, pasywne ekrany pomiarowe małych rozmiarów porównywalne z dłonią człowieka, kompensacja bicia obręczy wykonywana poprzez przetoczenie o niewielki odcinek drogi pojazdu do przodu lub do tyłu, możliwość pominięcia kompensacji po wykonaniu poprawnej kompensacji przy kolejnym pomiarze tego samego auta, współpraca na różnych ławach pomiarowych począwszy od kanału poprzez podnośniki czterokolumnowe, nożycowe, a kończąc na dwukolumnowych gdzie wykorzystywana jest funkcja zamrażania wyników, pomiar samochodów osobowych oraz dostawczych w tym aut przedłużanych o rozstawach osi przekraczających 4,5 metra (np. Ducato Maxi) za pomocą opcji zmiany wrażliwości kamer pomiarowych, wielomarkowa baza danych rozbudowana o instruktaże video poprawnej regulacji danego pojazdu oraz funkcje specjalne w tym np.: współpraca z czujnikiem Romessa w Mercedesie, belką VAG 1925 w pojazdach grupy VW oraz pomiarami wysokości w pojazdach francuskich, pomiar przy znacznym natężeniu światła zewnętrznego dzięki mocnym diodom ultrafioletowym oraz filtrom przeciwzakłóceniowym, uchwyty pomiarowe o dużym zakresie montażu od 11 do 25, regulacja wysokości masztu w każdej wersji wyposażenia w modelu V18 za pomocą wygodnej dźwigni ręcznej, a w modelu V58 automatycznie za pomocą silnika krokowego, w wersji z wózkiem mobilnym możliwość współpracy na różnych ławach pomiarowych bez ponownej kalibracji urządzenia do stanowiska, rozbudowany siedmiosegmentowy wyświetlacz LED zabudowany na czole szafki ułatwiający regulację z pozycji kanału.

18 WYPOSAŻENIE STANDARDOWE: WYPOSAŻENIE WERSJA STANDARDOWA V18: kompletne urządzenie z możliwością regulacji wysokości masztu za pomocą dźwigni oraz rozbudowanym wyświetlaczem siedmiosegmentowym, czteropunktowe uchwyty o rozpiętości z ekranami pasywnymi, blokada kierownicy z regulacją siły naciągu, blokada hamulca zasadniczego, lekkie obrotnice ze stopów aluminium, wypełnienia pod obrotnice, kliny blokujące koła pojazdu, dwustronne pazurki montażowe na felgi stalowe oraz ze stopów aluminium, komputer klasy PC z systemem Windows 7 Professional, monitor LCD 22, kolorowa drukarka atramentowa, WYPOSAŻENIE WERSJI V58 (JAK W V18 ORAZ DODATKOWO) możliwość automatycznego posuwu masztu z kamerami za pomocą silnika krokowego - preferowane instalacje podnośnikowe, WYPOSAŻENIE OPCJONALNE: Płyty rozprężne na oś tylną Wózek mobilny,

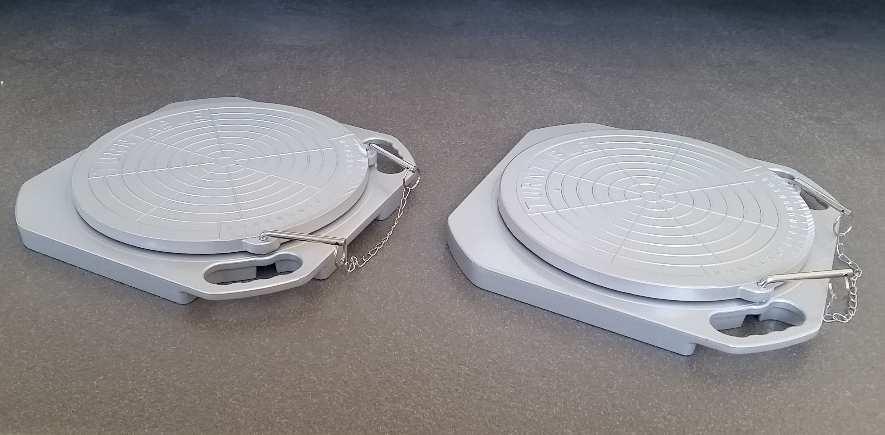

19 Uchwyty do 25 w standardzie. Małe, wygodne ekrany pomiarowe Ultralekkie obrotnice ALU Proste, przejrzyste oprogramowanie i rozwinięta baza danych wraz z informacją o warunkach pomiaru
