PROGRAM FUNKCJONALNO UŻYTKOWY

Transkrypt

1 PROGRAM FUNKCJONALNO UŻYTKOWY Nazwa zamówienia: Przedmiotem jest kompleksowe uzbrojenie (sieć wodociągowa, hydrofornia, kanalizacja deszczowa) terenów inwestycyjnych objętych statusem Słupskiej Specjalnej Strefy Ekonomicznej Redzikowo - Wieszyno. Adres obiektu: Redzikowo Gmina Słupsk Nazwa zamawiającego: GMINA SŁUPSK Słupsk, ul. Sportowa 34 Słupsk kwiecień 2009r.

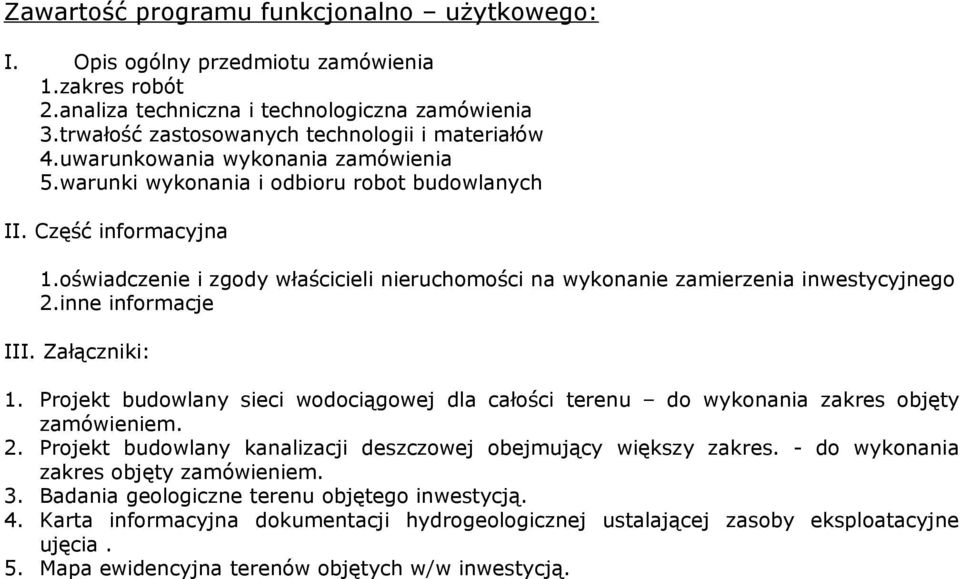

2 Zawartość programu funkcjonalno użytkowego: I. Opis ogólny przedmiotu zamówienia 1.zakres robót 2.analiza techniczna i technologiczna zamówienia 3.trwałość zastosowanych technologii i materiałów 4.uwarunkowania wykonania zamówienia 5.warunki wykonania i odbioru robot budowlanych II. Część informacyjna 1.oświadczenie i zgody właścicieli nieruchomości na wykonanie zamierzenia inwestycyjnego 2.inne informacje III. Załączniki: 1. Projekt budowlany sieci wodociągowej dla całości terenu do wykonania zakres objęty zamówieniem. 2. Projekt budowlany kanalizacji deszczowej obejmujący większy zakres. - do wykonania zakres objęty zamówieniem. 3. Badania geologiczne terenu objętego inwestycją. 4. Karta informacyjna dokumentacji hydrogeologicznej ustalającej zasoby eksploatacyjne ujęcia. 5. Mapa ewidencyjna terenów objętych w/w inwestycją.

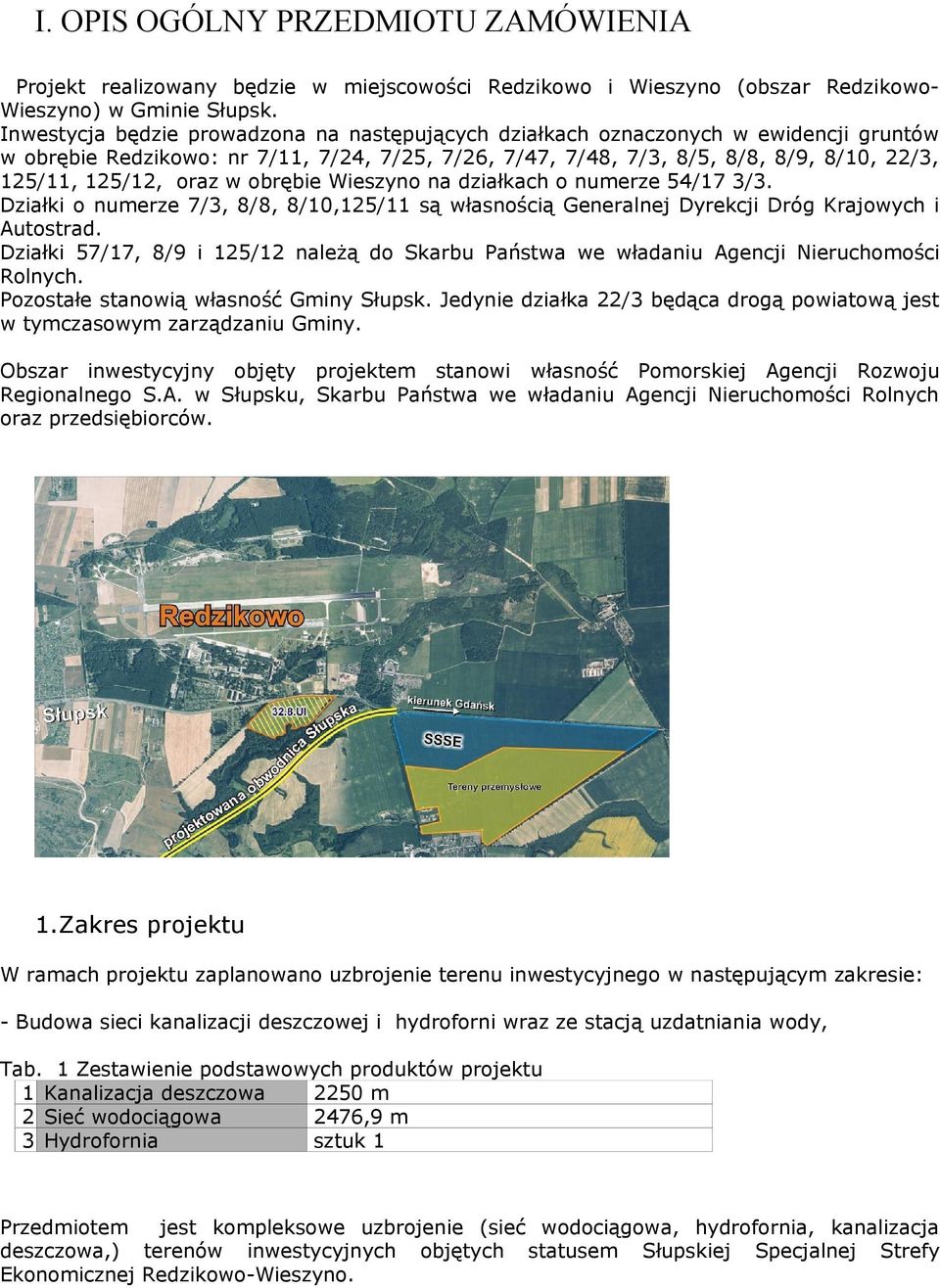

3 I. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Projekt realizowany będzie w miejscowości Redzikowo i Wieszyno (obszar Redzikowo- Wieszyno) w Gminie Słupsk. Inwestycja będzie prowadzona na następujących działkach oznaczonych w ewidencji gruntów w obrębie Redzikowo: nr 7/11, 7/24, 7/25, 7/26, 7/47, 7/48, 7/3, 8/5, 8/8, 8/9, 8/10, 22/3, 125/11, 125/12, oraz w obrębie Wieszyno na działkach o numerze 54/17 3/3. Działki o numerze 7/3, 8/8, 8/10,125/11 są własnością Generalnej Dyrekcji Dróg Krajowych i Autostrad. Działki 57/17, 8/9 i 125/12 należą do Skarbu Państwa we władaniu Agencji Nieruchomości Rolnych. Pozostałe stanowią własność Gminy Słupsk. Jedynie działka 22/3 będąca drogą powiatową jest w tymczasowym zarządzaniu Gminy. Obszar inwestycyjny objęty projektem stanowi własność Pomorskiej Agencji Rozwoju Regionalnego S.A. w Słupsku, Skarbu Państwa we władaniu Agencji Nieruchomości Rolnych oraz przedsiębiorców. 1.Zakres projektu W ramach projektu zaplanowano uzbrojenie terenu inwestycyjnego w następującym zakresie: - Budowa sieci kanalizacji deszczowej i hydroforni wraz ze stacją uzdatniania wody, Tab. 1 Zestawienie podstawowych produktów projektu 1 Kanalizacja deszczowa 2250 m 2 Sieć wodociągowa 2476,9 m 3 Hydrofornia sztuk 1 Przedmiotem jest kompleksowe uzbrojenie (sieć wodociągowa, hydrofornia, kanalizacja deszczowa,) terenów inwestycyjnych objętych statusem Słupskiej Specjalnej Strefy Ekonomicznej Redzikowo-Wieszyno.

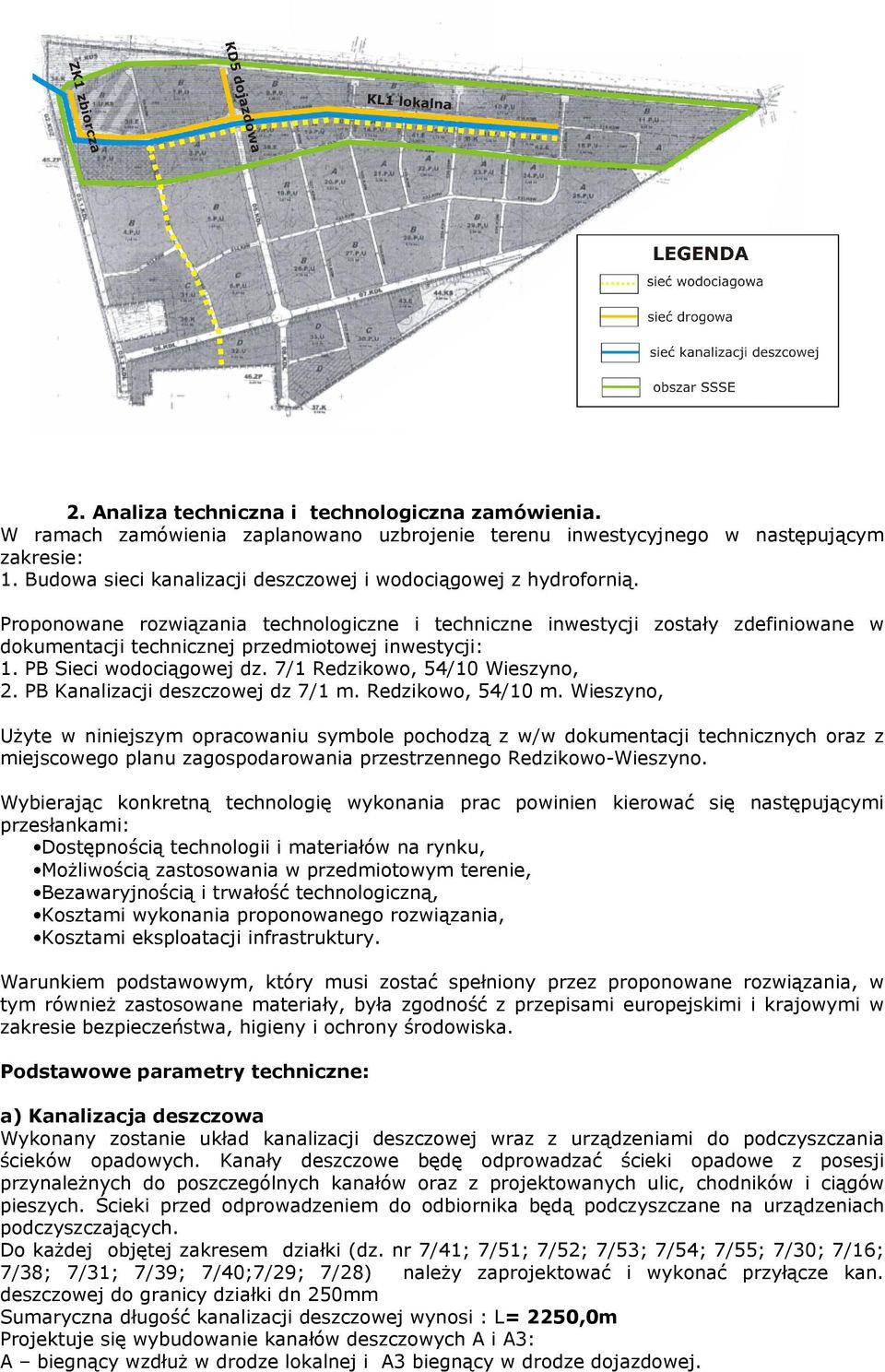

4 2. Analiza techniczna i technologiczna zamówienia. W ramach zamówienia zaplanowano uzbrojenie terenu inwestycyjnego w następującym zakresie: 1. Budowa sieci kanalizacji deszczowej i wodociągowej z hydrofornią. Proponowane rozwiązania technologiczne i techniczne inwestycji zostały zdefiniowane w dokumentacji technicznej przedmiotowej inwestycji: 1. PB Sieci wodociągowej dz. 7/1 Redzikowo, 54/10 Wieszyno, 2. PB Kanalizacji deszczowej dz 7/1 m. Redzikowo, 54/10 m. Wieszyno, Użyte w niniejszym opracowaniu symbole pochodzą z w/w dokumentacji technicznych oraz z miejscowego planu zagospodarowania przestrzennego Redzikowo-Wieszyno. Wybierając konkretną technologię wykonania prac powinien kierować się następującymi przesłankami: Dostępnością technologii i materiałów na rynku, Możliwością zastosowania w przedmiotowym terenie, Bezawaryjnością i trwałość technologiczną, Kosztami wykonania proponowanego rozwiązania, Kosztami eksploatacji infrastruktury. Warunkiem podstawowym, który musi zostać spełniony przez proponowane rozwiązania, w tym również zastosowane materiały, była zgodność z przepisami europejskimi i krajowymi w zakresie bezpieczeństwa, higieny i ochrony środowiska. Podstawowe parametry techniczne: a) Kanalizacja deszczowa Wykonany zostanie układ kanalizacji deszczowej wraz z urządzeniami do podczyszczania ścieków opadowych. Kanały deszczowe będę odprowadzać ścieki opadowe z posesji przynależnych do poszczególnych kanałów oraz z projektowanych ulic, chodników i ciągów pieszych. Ścieki przed odprowadzeniem do odbiornika będą podczyszczane na urządzeniach podczyszczających. Do każdej objętej zakresem działki (dz. nr 7/41; 7/51; 7/52; 7/53; 7/54; 7/55; 7/30; 7/16; 7/38; 7/31; 7/39; 7/40;7/29; 7/28) należy zaprojektować i wykonać przyłącze kan. deszczowej do granicy działki dn 250mm Sumaryczna długość kanalizacji deszczowej wynosi : L= 2250,0m Projektuje się wybudowanie kanałów deszczowych A i A3: A biegnący wzdłuż w drodze lokalnej i A3 biegnący w drodze dojazdowej.

5 Jako obiekt budowlany liniowy, zlokalizowany pod powierzchnią terenu, nie wymaga trwałego wydzielenia terenu. Planuje się wybudowanie urządzeń podczyszczających ścieki opadowe, w układzie technologicznym urządzeń podczyszczających: kanał dopływowy osadnik kanał łączący separator kanał odpływowy Ilość przetłaczanych ścieków opadowych z poszczególnych układów zależy od prawdopodobieństwa wystąpienia deszczu i wynosi: układ A, dla C=1 Qd m.=675,0 l/s Ścieki z układu A po przejściu przez układ urządzeń podczyszczających odprowadzone będą do rowu w Redzikowie - dopływ rzeki Glaźna. Dodatkowo zostaną wykonane studnie, przykanaliki i wpusty wg załącznika - projektu budowlanego który stanowić będzie koncepcję do projektu objętego zamówieniem. Zastosowane materiały : Kanały wykonane zostaną z rur z tworzyw sztucznych typ GRP o średnicy 250 do 600 mm, dopuszcza sie stosowanie rur PCV SN8 z litą ścianką Przykanaliki wykonane będą z rur z tworzyw typ GPR d=j 200mm i 250mm, dopuszcza się stosowanie rur PCV SN8 z litą ścianką. Studnie kanalizacyjne betonowe Osadnik podczyszczalni betonowy zbiornik o średnicy DN/ID 2500,0mm Przepustowość osadnika wirowego zapewniająca zatrzymanie zawiesiny do stężenia 100,00mg/ l wymaganego dla separatora Q=600,0 l/s Separator ścieków deszczowych lamelowy - proponowany typ: UNICON 90/900 S produkcji ECOL-UNICON. Średnica separatora D=2500,0 mmm Przepustowość separatora Qmin=90,0 l/s Qmax=900,0 l/s Przyjęte urządzenia zapewnią podczyszczanie ścieków opadowych Studzienki z elementów betonowych muszą odpowiadać normie PN-B/10729:1999 i EN 476:1997. Zwieńczenie studzienek zgodnie z PN-93/H74124 i EN 476 Wymagania dotyczące elementów z betonu: beton wibroprasowany klasy B45, lub polimerobeton wodoszczelność W8, mrozoodporność F-50, nasiąkliwość - < 4%, odporność chemiczna na ścieki, elementy posiadają aprobatę techniczną. Element denny wraz z kinetą posiada wysokość użyteczną hmin 1000mm Poszczególne elementy obudowy są ze sobą łączone za pomocą uszczelek gumowych Otwory pod kanały wlotowe i kanały wylotowe są wykonane jako szczelne Rozwiązania instalacyjno techniczne Geodezyjne wytyczenie tras kanałów, obsługa budowy i montaż powinny być przeprowadzone zgodnie z Rozporządzeniem MGPiB (Dz.U. z 1995 nr 25 poz. 133). Roboty ziemne Roboty ziemne będą wykonywane mechanicznie, ziemia na odkład. Przy czym należy przestrzegać norm PN-B/06050:1999 i PB-B-1072:2000. Ściany wykopu nieumocnione. Grunt kat. III-IV. Przed rozpoczęciem prac wykonawca powinien zapoznać się z umiejscowieniem wszystkich istniejących instalacji, na które może mieć wpływ prowadzona inwestycja. Odwodnienie wykopów Odwodnienie wykopu poprzez bezpośrednie wypompowywanie wody z dna wykopu. Prace montażowe Przed przystąpieniem do prac montażowych (kanałów, wpustów, przykanalików) należy dokonać odbioru technicznego wykopu i podłoża zgodnie z PN-92/B Odcinek roboczy do odbioru technicznego odcinek pomiędzy dwiema studzienkami. (Układanie kanału można

6 rozpocząć po wykonaniu podsypki i odbiorze podłoża. Montaż - wykonane z rur z żywic poliestrowych wzmocnionych włóknem szklanym z wypełniaczem zgodnie z DIN 16868, wykonywanych w technologii nawojowej). Uzbrojenie kanału Uzbrojenie kanałów deszczowych to typowe studzienki rewizyjno-połączeniowe z elementów betonowych o średnicy D=1,20m, DN/ID1500mm. Na trasie kanałów w węzłach połączeniowych zaprojektowano studzienki połączeniowe typowe, kompletne z elementów betonowych i żelbetonowych, beton B 45 łączonych na uszczelkę gumową typu Forsheda o średnicy DN/ID 1200 mmm DN/ID1500mm. Kanalizacja deszczowa Lp. Charakterystyka Jm. Ilość 1 Długość m 2250,0 b) Sieć wodociągowa wraz z hydrofornią Zamierzeniem budowlanym jest budowa sieci wodociągowej dostarczającej wodę z ujęcia wód głębinowych ( 2 studnie ) usytuowanego na działce 3/3 w obrębie Wieszyno. Wykonana zostanie sieć wodociągowa o sumarycznej długości około L= 2 476,9 m Projektowane są przewody wodociągowe w obrębie dróg KZ1 - KL1 Projektuje się wybudowanie: przewód wodociągowy W1, 1595,2 m, przewód wodociągowy W2 od węzła W54-163m, przewód wodociągowy W3 718,7 m Jako obiekt budowlany liniowy, zlokalizowany pod powierzchnią terenu, nie wymaga trwałego wydzielenia terenu. UWAGA : Od miejsca włączenia hydroforni do węzła W8 należy zmienić średnicę wodociągu z zaprojektowanej dn110 na dn225 (428,7m) Do każdej objętej zakresem działki (dz. nr 7/41; 7/51; 7/52; 7/53; 7/54; 7/55; 7/30; 7/16; 7/38; 7/31; 7/39; 7/40;7/29; 7/28) należy zaprojektować i wykonać przyłącze wodociągowe do granicy działki dn 80 PE Zastosowane materiały Przewody wodociągowe zostaną wykonane z rur PE100 o średnicach 110mm i 225mm Średnica zewnętrzna d=225 mm o długości 428,7 m, Średnica zewnętrznej d=110 mm o długości 2048,2 m. Ponadto zastaną zastosowane kształtki PE łuki, na rurociągach PE o średnicy zewnętrznej 110 mm i 225 mm Oznakowanie trasy wodociągu zostanie wykonane z tworzywa sztucznego Rozwiązania instalacyjno-techniczne Roboty ziemne Roboty ziemne będą wykonywane mechanicznie, ziemia na odkład. Przy czym należy przestrzegać norm PN-B/06050:1999 i PB-B-1072:2000. Ściany wykopu nieumocnione. Grunt kat. III-IV. Przed rozpoczęciem prac wykonawca powinien zapoznać się z umiejscowieniem wszystkich istniejących instalacji, na które może mieć wpływ prowadzona inwestycja. W miejscu skrzyżowań z istniejącym uzbrojeniem, roboty ziemne wykonywane będą ręcznie, będą prowadzone bardzo ostrożnie i zabezpieczone. Odwodnienie wykopów Odwodnienie wykopu poprzez bezpośrednie wypompowywanie wody z dna wykopu. Prace montażowe

7 Rury PE ciśnieniowe łączone będą metodą zgrzewania. Po wykonaniu zostaną przeprowadzone próby szczelności sieci wodociągowych wykonanych z rur PE odpowiednio dla rur o średnicy 225 mm oraz 110 mm Ponadto zostanie przeprowadzona dezynfekcja rurociągów sieci wodociągowych. Uzbrojenie przewodu Na trasie przewodu zaprojektowano zasuwy liniowe, odcinające i hydranty. Zastosowano zasuwy kołnierzowe: DN 80, DN 100, PN16 z żeliwa sferoidalnego, wewnątrz i na zewnątrz epoksydowane. Śruby i podkładki ze stali nierdzewnej A2 Klin z żeliwa sferoidalnego z nawulkanizowaną zewnątrz i wewnątrz powłoką elastomerową. Zasuwy musza odpowiadać normie: PN-85/M-74006, odwiercenie PN-85/H-74306, kołnierze PN-87/H Węzły montażowe rozwiązano z zastosowaniem kształtek kołnierzowych (trójniki, kolanka, łuki redukcje i króćce dwukołnierzowe i jednokołnierzowe) z żeliwa sferoidalnego PN10. Do hydrantów zastosowano kolanka kołnierzowe ze stopką. Zastosowano teleskopową obudowę do zasuw wraz ze skrzynka uliczna do zasuw wraz ze skrzynką uliczną do zasuw, która musi odpowiadać PN-77/M Zastosowano hydranty podziemne wolnoprzelotowe z przyłączem kołnierzowym DN 80, PN16 o głębokości zabudowy H=1250 mm, wielkość B o parametrach zgodnych z normą PN-77/M Hydrofornia wraz ze stacją uzdatniania wody. Planuje się wykonać hydrofornię wraz ze stacją uzdatniania wody. Hydrofornię należy lokalizować na działce 3/3 w miejscu łatwo dostępnym dla samochodów obsługi. Wokół ujęć i hydroforni przewidzieć ogrodzenie z bramą zamykaną na klucz. Teren hydroforni powinien być oświetlony. Należy zaprojektować utwardzoną drogę dojazdową umożliwiającą dojazd do projektowanego budynku oraz ujęć wody 1 i 2. Kompletną dokumentację techniczną należy wykonać w oparciu o dane z nowo wykonanych dwóch ujęć wody na dz. nr 3/3 ( załącznik dokumentacja hydrogeologicznej ustalająca zasoby eksploatacyjne ujęcia ). Należy przewidzieć ogrodzenie terenu na którym zostanie zaprojektowana hydrofornia wraz ze stacją uzdatniania wody z zachowaniem wymaganych stref ochronnych. Dopuszcza się budynek hydroforni wraz ze stacją uzdatniania wody jako stalowy o konstrukcji lekkiej ze ścianami z płyt warstwowych. Praca stacji i hydroforni powinna być w pełni automatyczna, zaś jedynymi czynnościami wymaganymi od obsługi poza dozorem i bieżącą konserwacją urządzeń wymaganą w DTR tych urządzeń) powinny być wykonywane jedynie prace związane z okresowym przygotowaniem roboczego roztworu podchlorynu sodu w miarę zużycia, w przypadku konieczności prowadzenia procesu dezynfekcji wody. Należy zaprojektować zasilanie energetyczne oraz instalacje elektryczne dla nowo projektowanego obiektu oraz nowo wybudowanych ujęć wody. Sieć wodociągowa Lp. Charakterystyka Jm. Ilość 1 Przewód wodociągowy W1 m 1595,2 2 Przewód wodociągowy W2 m 163,0 3 Przewód wodociągowy W3 m 718,7 4 Hydrofornia szt. 1 Zastosowane materiały 5 Rury PE 100 o średnicy zew. d=225mm m 428,7 5 Rury PE 100 o średnicy zew. d=110mm m 2048,2 Źródło: PB Sieci wodociągowej dz. 7/1 Redzikowo, 54/10 Wieszyno System kanalizacji deszczowej i wodociągowej powinien zostać zaprojektowany w sposób umożliwiający dalszy rozwój sieci. Źródło: PB Sieci wodociągowej dz. 7/1 Redzikowo, 54/10 Wieszyno

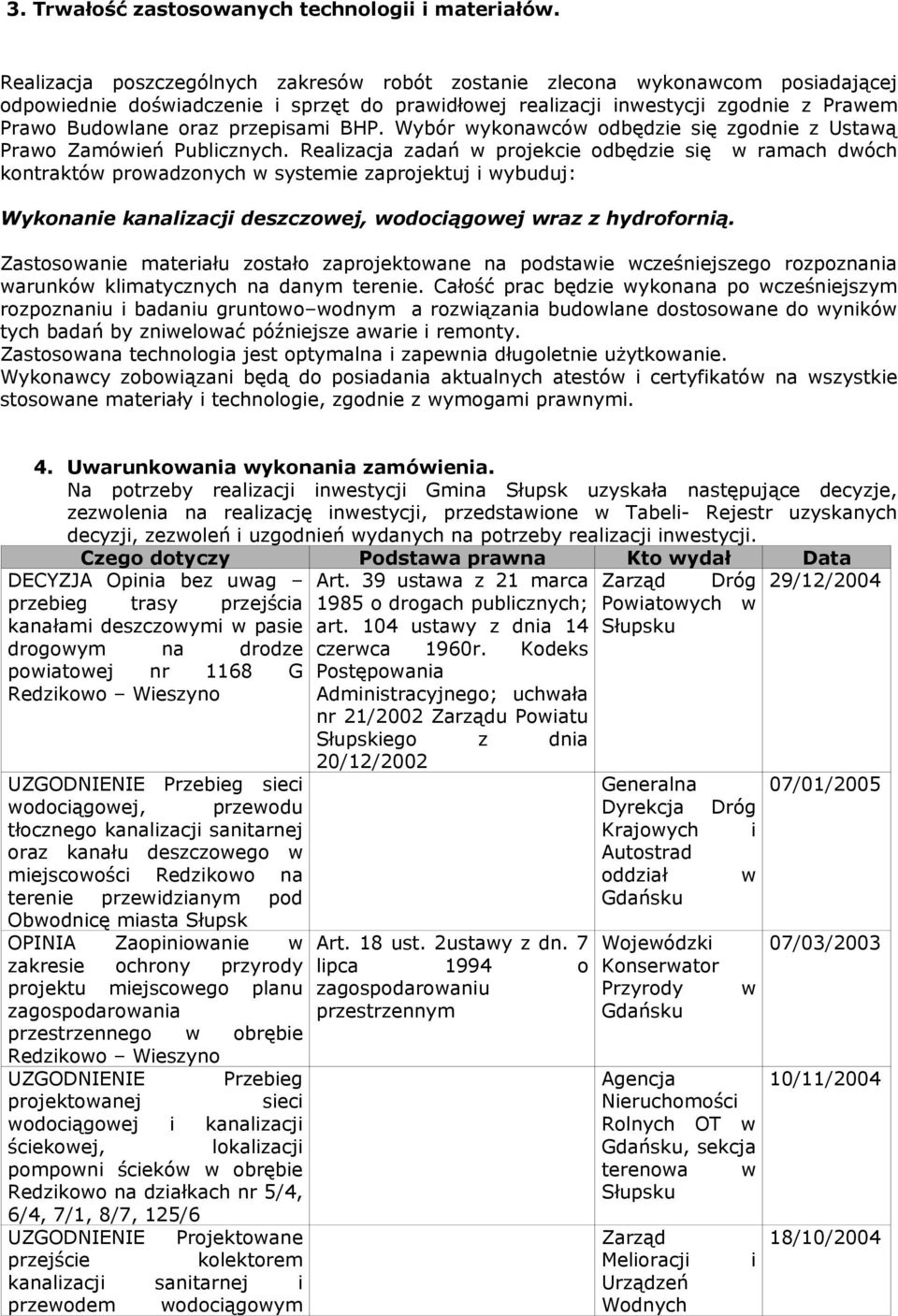

8 3. Trwałość zastosowanych technologii i materiałów. Realizacja poszczególnych zakresów robót zostanie zlecona wykonawcom posiadającej odpowiednie doświadczenie i sprzęt do prawidłowej realizacji inwestycji zgodnie z Prawem Prawo Budowlane oraz przepisami BHP. Wybór wykonawców odbędzie się zgodnie z Ustawą Prawo Zamówień Publicznych. Realizacja zadań w projekcie odbędzie się w ramach dwóch kontraktów prowadzonych w systemie zaprojektuj i wybuduj: Wykonanie kanalizacji deszczowej, wodociągowej wraz z hydrofornią. Zastosowanie materiału zostało zaprojektowane na podstawie wcześniejszego rozpoznania warunków klimatycznych na danym terenie. Całość prac będzie wykonana po wcześniejszym rozpoznaniu i badaniu gruntowo wodnym a rozwiązania budowlane dostosowane do wyników tych badań by zniwelować późniejsze awarie i remonty. Zastosowana technologia jest optymalna i zapewnia długoletnie użytkowanie. Wykonawcy zobowiązani będą do posiadania aktualnych atestów i certyfikatów na wszystkie stosowane materiały i technologie, zgodnie z wymogami prawnymi. 4. Uwarunkowania wykonania zamówienia. Na potrzeby realizacji inwestycji Gmina Słupsk uzyskała następujące decyzje, zezwolenia na realizację inwestycji, przedstawione w Tabeli- Rejestr uzyskanych decyzji, zezwoleń i uzgodnień wydanych na potrzeby realizacji inwestycji. Czego dotyczy Podstawa prawna Kto wydał Data DECYZJA Opinia bez uwag przebieg trasy przejścia kanałami deszczowymi w pasie drogowym na drodze powiatowej nr 1168 G Redzikowo Wieszyno UZGODNIENIE Przebieg sieci wodociągowej, przewodu tłocznego kanalizacji sanitarnej oraz kanału deszczowego w miejscowości Redzikowo na terenie przewidzianym pod Obwodnicę miasta Słupsk OPINIA Zaopiniowanie w zakresie ochrony przyrody projektu miejscowego planu zagospodarowania przestrzennego w obrębie Redzikowo Wieszyno UZGODNIENIE Przebieg projektowanej sieci wodociągowej i kanalizacji ściekowej, lokalizacji pompowni ścieków w obrębie Redzikowo na działkach nr 5/4, 6/4, 7/1, 8/7, 125/6 UZGODNIENIE Projektowane przejście kolektorem kanalizacji sanitarnej i przewodem wodociągowym Art. 39 ustawa z 21 marca 1985 o drogach publicznych; art. 104 ustawy z dnia 14 czerwca 1960r. Kodeks Postępowania Administracyjnego; uchwała nr 21/2002 Zarządu Powiatu Słupskiego z dnia 20/12/2002 Art. 18 ust. 2ustawy z dn. 7 lipca 1994 o zagospodarowaniu przestrzennym Zarząd Dróg Powiatowych w Słupsku Generalna Dyrekcja Dróg Krajowych i Autostrad oddział w Gdańsku Wojewódzki Konserwator Przyrody w Gdańsku Agencja Nieruchomości Rolnych OT w Gdańsku, sekcja terenowa w Słupsku Zarząd Melioracji i Urządzeń Wodnych 29/12/ /01/ /03/ /11/ /10/2004

9 pod rowem w miejscowości Redzikowo ZEZWOLENIE Przejście sieci wodociągowej pod drogą krajową nr 6 i umieszczenie sieci wodociągowej w pasie drogowym w/w drogi w miejscowości Redzikowo Decyzja NR 19/05 Pozwolenie na budowę kanalizacji ściekowej, pompowni, przewodów tłocznych oraz sieci wodociągowej na działkach nr 7/1 w Redzikowie i 54/10 w Wieszynie Decyzja 52/05 Pozwolenie na budowę sieci wodociągowej W1 do Redzikowa i W2 Redzikowo- Wieszyno oraz pompowni PR wraz z przewodem tłocznym na dz. nr 7/1 Art.39 ust.1, ust.3, ust.5 art. 40 ust.2 pkt.2 ustawy z dnia 1985r. o drogach publicznych, art. 104 ustawy z dnia 14 czerwca 1960r. Kodeks Postępowania Administracyjnego Art. 28, art. 33 ust. 1, art. 34 ust. 4 i art. 36 ustawy z dnia 7 lipca 1994r. Prawo budowlane, art.104 ustawy z dnia 14 czerwca 1960r. Kodeks Postępowania Administracyjnego Art. 28, art. 33 ust. 1, art. 34 ust. 4 i art. 36 ustawy z dnia 7 lipca 1994r. Prawo budowlane, art.104 ustawy z dnia 14 czerwca 1960r. Kodeks Postępowania Administracyjnego Województwa Pomorskiego w Gdańsku Generalna Dyrekcja Dróg Krajowych i Autostrad oddział w Gdańsku Starostwo Powiatowe w Słupsku Starostwo Powiatowe w Słupsku 07/01/ /01/ /02/2005 UWAGA : Na potrzeby zrealizowania inwestycji polegającej na uzbrojeniu obszaru Redzikowo- Wieszyno Gmina wykonała dokumentację techniczną dotyczącą: 1. Budowy kanalizacji deszczowej, 2. Budowy sieci wodociągowej, oraz uzyskała wymagane prawem uzgodnienia i pozwolenia określone w tabeli powyżej. W celu realizacji określonego w projekcie zakresu robót istnieje potrzeba sporządzenia całej dokumentacji technicznej i uzyskania pozwolenia na budowę hydroforni wraz ze stacją uzdatniania wody i włączeniem jej do zaprojektowanej już sieci wodociągowej. Koniecznym jest jednak przeprowadzenie nowej procedury Oceny Oddziaływania na Środowisko spełniającego wymagania określone prawem. Realizacja zadania odbywać się będzie w systemie zaprojektuj i wybuduj: (odrębne postępowanie na branżę drogową i odrębne na branżę kanalizacji deszczowej, wodociągowej oraz hydroforni). W związku z tym, procesem aktualizacji i wykonania dokumentacji technicznej oraz uzyskaniem pozwoleń na budowę dla każdego zakresu zajmie się wykonawca. Mapy do celów projektowych w skali 1:500 całego obszaru objętego zamówieniem wykona wykonawca. Zamawiający upoważni Wykonawcę wyłonionego w przetargu nieograniczonym do występowania w jego imieniu, podejmowania wszelkich działań w celu uzyskania uzgodnień, opinii i decyzji na etapie projektowania, uzyskania decyzji pozwolenia na budowę, rozpoczęcie robót budowlanych, oraz uzyskanie pozwolenia na użytkowanie lub uzyskanie braku sprzeciwu przed przystąpieniem do użytkowania. Dokumentacje techniczną przed złożeniem o wydanie pozwolenia na budowę należy uzgodnić z Zamawiającym

10 Roboty budowlane prowadzone będą pod nadzorem inspektora wyznaczonego przez Zamawiającego. UWAGA! W związku z kolejnym etapem jakim jest budowa dróg należy : Obsypkę sięgającą do górnej krawędzi rury zagęszczać warstwami grubości 10-30cm. Jeżli do zagęszczenia gruntu używane będą urządzenia mechaniczne, to nie powinny one być stosowane w odległości mniejszej ni 50cm od górnej krawędzi rury i tylko wtedy, gdy materiał zasypu wykopu został wstępnie zagęszczony do gęstości 85% wg standardowej metody Proctora. Całość wykonać zgodnie z PN-EN Materiał zasypu powinien być zgodny z PN-86-B Zagęszczenie wykopów w obrębie korpusu drogowego powinno odpowiadać normie PN- S/-2205:98. Zagęszczenie gruntu pod kanalizacje deszczowa i wodociąg w korpusie drogi wykonać do 95% zmodyfikowanej wartości Proctora, a poza korpusem do wartości 85% wartości Proctora. W trakcie wykonywania prac ziemnych, należy codziennie po zakończeniu robót zabezpieczyć wykop. Wykonanie powyższych robót ma być potwierdzone każdorazowo wpisem do dziennika budowy. 5. Warunki wykonania i odbioru robót budowlanych Wykonanie zaprojektowanych sieci wodociągowych i kanalizacyjnych misi być zgodne z zatwierdzonym projektem technicznym i uzyskaną decyzją pozwolenia na budowę, Warunkami technicznymi wykonania i odbioru sieci wodociągowych i kanalizacyjnych (COBRTI INSTAL)Roboty budowlane prowadzone będą pod nadzorem inspektora wyznaczonego przez Zamawiającego. I.CZĘŚĆ INFORMACYJNA 1. Oświadczenia i zgody - Uzgodnienia wejść na grunty obce, nie należące do Gminy Słupsk Wykonawca uzyska od właścicieli na etapie projektu technicznego, Na podstawie tych uzgodnień i wykazu wszystkich nr działek Zamawiający przygotuje oświadczenie o dysponowaniu gruntami na cele budowlane. 2. Inne informacje Inwestor zapewni wykonawcy pomoc merytoryczną i pomoc w zakresie wszelkich materiałów dostępnych w Urzędzie Gminy a przydatnych w procesie projektowania i wykonawstwa. II.Załączniki 1. Projekt budowlany sieci wodociągowej dla całości terenu do wykonania zakres objęty zamówieniem. 2.Projekt budowlany kanalizacji deszczowej obejmujący większy zakres. - do wykonania zakres objęty zamówieniem. 3.Badania geologiczne terenu objętego inwestycją.
