3

4 4

5 Spis treści OPIS TECHNICZNY: 1. ZAKRES OPRACOWANIA 6. PODSTAWA OPRACOWANIA 6. WENTYLACJA, KLIMATYZACJA 6 4. INSTALACJA GRZEWCZA 8 5. INFORMACJA BIOZ 9 RYSUNKI: Numer Tytuł Skala W01 RZUT LOKALU WENTYLACJA, KLIMATYZACJA 1:50 5

6 1 ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy wielobranżowy. Rozwiązania wykonane dla przebudowy lokalu Poczty Polskiej Krakowie, os. Centrum E5. Opracowanie obejmuje rozwiązania: instalacji wentylacji mechanicznej instalacji klimatyzacji instalacji grzewczych dla grzejników PODSTAWA OPRACOWANIA Dokumentację opracowano na podstawie: podkładów architektonicznych, uzgodnień międzybranżowych, książki standardów Poczty Polskiej zlecenia i konsultacji z Zamawiającym wizji lokalnej obowiązujących norm i przepisów, WENTYLACJA, KLIMATYZACJA Wszystkie pomieszczenia będą miały zapewnioną właściwą ilość powietrza świeżego, wynikającą z ilości ludzi w pomieszczeniach, poprzez instalację wentylacji mechanicznej nawiewnej i wywiewnej. Powietrze świeże czerpane będzie poprzez czerpnię ścienna. Przy pomocy wentylatora oznaczonego w projekcie symbolem N1 powietrze doprowadzane będzie instalacją kanałową do poszczególnych nawiewników. Powietrze będzie filtrowane w filtrze kasetowym i ogrzewane w nagrzewnicy elektrycznej kanałowej NE1. Wyciąg powietrza zapewni instalacja z wykorzystaniem wentylatora kanałowego W1 zlokalizowanego w Sali obsługi ponad sufitem podwieszanym. Wyrzut powietrza wyprowadzony został na ścianę elewacyjną, zakończony wyrzutnią ścienną. Tłumiki akustyczne zostały zaprojektowane przed i za wentylatorem nawiewnym i wyciągowy. W pomieszczeniu Sali obsługi zaprojektowana została klimatyzacja bazująca na klimatyzatorach MULTISPLIT. Agregat skraplający zlokalizowany został na ścianie elewacyjnej budynku. Od należy odprowadzić skropliny do pionu znajdującego się w pomieszczeniu WC. Dla zapewnienia wentylacji postojowej pomieszczenia poza godzinami pracy wentylatory pracować będą okresowo, załączane przez zegar sterujący. Wejście do lokalu zabezpieczone zostało kurtyną powietrzną z nagrzewnicą elektryczną KP1 6

7 Automatyka, regulacja i sterowanie Instalacja wentylacyjna i klimatyzacyjna wymaga odpowiedniej automatyki kontrolnopomiarowej, zapewniającej zabezpieczenia odbiorników siłowych oraz sterowanie pracą zespołów wentylacyjnych. Układy automatyki zapewnią utrzymanie wymaganych parametrów termicznych powietrza w pomieszczeniach. Wentylatory N1 i W1 musza zostać sprzężone w jeden układ i załączane jednym włącznikiem Klimatyzatory posiadają własne układy automatyki. Wymagane jest doprowadzenie zasilania do klimatyzatorów i poprowadzenie przewodów sterujących pomiędzy jednostkami wewnętrznymi. Dodatkowo wymagany jest układu automatycznej regulacji temperatury powietrza nawiewanego do pomieszczenia przez zespół wentylator N1 z nagrzewnicą elektryczna NE1. Układ zapewni : 1 ) Regulację temperatury pow. nawiewanego na poziomie ok. 0 OC ) Zabezpieczenie nagrzewnicy przeciw pracy w przypadku braku przepływu powietrza. ) Zabezpieczenie przeciwprzegrzaniowe nagrzewnicy. Ochrona termiczna Należy zaizolować kanały wentylacji mechanicznej na odcinku od czerpni do zespołu nawiewnego matą kauczukową o grubości 0mm Instalacje należy tak montować aby były one oddalone od siebie na odległość umożliwiającą ewentualny demontaż i założenie nowej izolacji cieplnej w razie jej uszkodzenia. Mocowania przewodów z przekładką termiczną między przewodem a obejmą. Przewody freonowe do instalacji chłodniczej izolować kauczukiem syntetycznym o grubości 1mm Ochrona akustyczna Podłączenie każdego nawiewnika i wywiewnika zostanie wykonane 1,5m odcinkiem tłumiącego przewodu elastycznego typu Sonodec5. Montaż urządzeń i instalacji Zabudowa sufitu podwieszanego w rejonach montażu urządzeń i przepustnic regulacyjnych powinna zapewnić dostęp dla konserwacji a jednocześnie posiadać wysoką izolacyjność akustyczną. Przejścia przewodów przez ściany uszczelniać pianką poliuretanową lub wełną mineralną półtwardą. Na magistralach powietrznych zamontować klapy rewizyjne służące do czyszczenia przewodów. Podwieszenie urządzeń i przewodów w przestrzeni międzystropowej wykonane zostanie za pomocą zawiesi systemowych z perforowanymi kształtownikami, prętami gwintowanymi i kołkami metalowymi, Skropliny od klimatyzatorów zostaną odprowadzone do kanalizacji poprzez odpowiedni syfon na odpływie. 7

8 Całość robót montażowych zostanie wykonana zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych Część II Roboty Instalacji Sanitarnych i Przemysłowych. Zestawienie pomieszczeń Pomieszczenie Powierz. Kubatura V nawiew Napływ V wyrzut Krotn. Opis Zespół POCZTA m m m/h m/h m/h 1/h 1 SALA OBSŁUGI 68,50 191, ,0 N1 W1 Zestawienie urządzeń L.p. Model/Producent Urządzenie Napięcie Pobór mocy [] [] [] [V] [kw] 1 TD/00 SILENT / SYSTEMAIR N1 Wentylator 0 0,095 TD/00 SILENT / SYSTEMAIR W1 Wentylator 0 0,095 DH0060B NE1 Nagrzewnica SCM15ZJS TCS / MITSUBISHI X FDTC60VD / MITSUBISHI KZ1 Jednostka zewnętrzna KW1, KW Jednostka zewnętrzna 0,90 5 SMART 100 KP1 Kurtyna powietrzna 400 4,6 Zestawienie klimatyzatorów: Lp Zespoły Typ Qch Qgrz. Waga Napięcie 1 KW1 FDTC60VD 6,0 6,8 18,5 0 KW FDTC60VD 6,0 6,8 18,5 0 4 INSTALACJA GRZEWCZA Nowo projektowana aranżacja pozwala na zachowanie instalacji grzewczej bez konieczności modyfikacji. Istniejące grzejniki pozostają bez zmian. Opis sporządził: mgr inż. Wojciech Żwan 8

9 5 INFORMACJA BIOZ Przedmiotem opracowania jest projekt wykonawczy wielobranżowy. Rozwiązania wykonane dla przebudowy lokalu Poczty Polskiej Krakowie, os. Centrum E5. Nazwa i adres Jednostki Projektowej: Biuro Projektów Instalacyjnych ECOCAD Sp. z o.o. ul. Ekologiczna Chwaszczyno Zakres robót zamierzenia budowlanego i kolejność realizacji poszczególnych obiektów Zamierzenie budowlane obejmuje: realizację wewnętrznych instalacji wentylacji mechanicznej i klimatyzacji Kolejność realizacji: zagospodarowanie placu budowy łącznie z przygotowaniem budowy dla całej inwestycji, realizacja poszczególnych instalacji. Elementy zagospodarowania mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Na terenie prowadzonych robót brak jest istniejących elementów stwarzających zagrożenie dla ludzi. Przewidywane zagrożenia mogące wystąpić podczas realizacji robót budowlanych Zagrożenia przy realizacji instalacji to : porażenie prądem elektrycznym podczas wykonywania prac przy pomocy urządzeń elektromechanicznych, upadek pracownika z wysokości (podczas montażu instalacji wewnętrznej) obrażenia ciała spowodowane użytkowaniem elektronarzędzi porażenie prądem elektrycznym przy braku zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi, uderzenie spadającym przedmiotem osoby postronnej korzystającej z ciągu pieszego usytuowanego w pobliżu montażu instalacji (brak wygrodzenia strefy niebezpiecznej), zagrożenia wynikające z wciągania na dach za pomocą dźwigów elementów central oraz urządzeń chłodniczych ( zerwanie liny, przesunięcie środka ciężkości materiału). Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do robót osoby dopuszczające do pracy i kierujące pracą powinny : 9

10 zapoznać pracowników ze sposobem przygotowania miejsca pracy, omówić z pracownikami sposoby wykonania robót, przeszkolić pracowników w zakresie BHP, wskazać występujące zagrożenia, przedstawić zasady postępowania w przypadku wystąpienia zagrożenia, określić zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby, omówić zasady stosowania przez pracowników środków ochrony indywidualnej oraz właściwej odzieży i obuwia roboczego, Pracownicy przed przystąpieniem do pracy, powinni być zapoznani z ryzykiem zawodowym związanym z pracą na danym stanowisku pracy. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. Na terenie budowy powinny być wyznaczone oznakowane, utwardzone i odwodnione miejsca do składania materiałów i wyrobów. Składowiska materiałów, wyrobów i urządzeń technicznych należy wykonać w sposób wykluczający możliwość wywrócenia, zsunięcia, rozsunięcia się lub spadnięcia składowanych wyrobów i urządzeń. Materiały drobnicowe powinny być ułożone w stosy o wysokości nie większej niż,0 m, a stosy materiałów workowanych ułożone w warstwach krzyżowo do wysokości nieprzekraczającej 10 warstw. Teren budowy powinien być wyposażony w sprzęt niezbędny do gaszenia pożarów, który powinien być regularnie sprawdzany, konserwowany i uzupełniany, zgodnie z wymaganiami producentów i przepisów przeciwpożarowych. Rodzaj, ilość i rozmieszczenie gaśnic przenośnych powinno być zgodne z wymaganiami p.poż. Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być montowane, eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz powinny spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności. Maszyny i inne urządzenia techniczne, podlegające dozorowi technicznemu, mogą być używane na terenie budowy tylko wówczas, jeżeli wystawiono dokumenty uprawniające do ich eksploatacji. Wykonawca, użytkujący maszyny i inne urządzenia techniczne, nie podlegające dozorowi technicznemu, powinien udostępnić organom kontroli dokumentację techniczno ruchową lub instrukcję obsługi tych maszyn lub urządzeń. Operatorzy lub maszyniści żurawi, maszyn budowlanych, kierowcy wózków i innych maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje. W celu zapobieżenia niebezpieczeństwom wynikającym z robót należy : określić sposoby powiadamiania pracowników o zaistniałym zagrożeniu np. pożaru oraz określić drogę ewakuacji wytyczoną wcześniej trasą, zapewnić pracownikom stosownie do potrzeb: sprzęt, narzędzia oraz środki ochrony indywidualnej, wyznaczyć odpowiednie osoby do prowadzenia bezpośredniego nadzoru nad pracami niebezpiecznymi, 10

11 Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca, pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagrożenia. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku. Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami. Na podstawie w/w informacji Kierownik budowy jest obowiązany sporządzić, lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia. Opracowanie: mgr inż. Wojciech Żwan 11

12 nagrzewnice kanałowe DH Zastosowanie Nagrzewnice DH są stosowane w systemach wentylacji mechanicznej nawiewnej gdzie jest potrzeba podniesienia temperatury w okresach zimowych lub utrzymania temperatury w pomieszczeniach na stałym poziomie. Można wykorzystać nagrzewnice w procesach technologicznych wymagających dostarczenia powietrza o stałej temperaturze. Konstrukcja Elektryczne nagrzewnice kanałowe przystosowane do montażu bezpośrednio w okrągłych kanałach wentylacyjnych o standardowych średnicach ( mm).obudowa nagrzewnic wykonana jest z blachy stalowej malowanej proszkowo, a elementy grzewcze ze stali nierdzewnej. Nagrzewnice posiadają standardowo montowany podwójny układ zabezpieczenia przed przegrzaniem: pierwszy o o element automatyczny (temp. +75 C), drugi z odblokowaniem ręcznym (temp. +85 C). Nagrzewnice o kanałowe powinny być dobierane tak, aby temperatura powietrza wylotowego nie przekraczała +40 C. Prędkość przepływu powietrza przez nagrzewnice nie może być mniejsza niz 1,5 m/s. Na zamówienie urządzenie może być dostarczane w dowolnym kolorze z palety RAL (standardowo RAL 9010 biały). Schemat podłączenia elektrycznego rys. 14, 15, 16, str , rys. a d, str Oznaczenia DH 15 / 09 / S sposób zasilania S 1 x 0V B x 400V T x 400V współczynnik mocy 0, = 900 W średnica kanału nagrzewnica kanałowa Zalecany montaż Akcesoria termostat termostat regulator regulator TS TK1 PULSER TTC str. 818 str. 818 str str

13 nagrzewnice kanałowe DH Wymiary [mm] B C Typ D A B C H (średnica kanału) D H DH DH DH DH DH DH DH DH A Tabela mocy grzewczych Typ moc ilość el. zasilanie * wielkość grzewczych [kw] [V] DH*0 S 6x0,5kW 1 x x1kw DH*0 B x1kw x xkW DH*0 T x1kw x DH*45 T 4,5 x1,5kw x DH*50 B 5 xkw+1x1kw x kw+kw x DH*60 B 6 xkw x DH*60 T 6 xkw x DH*90 T 9 6x1,5kW x xkw wybierz średnicę kanału (np. 50mm) dopasuj moc oraz rodzaj zasilania (np. 6kW / x400v) odczytaj numer artykułu oraz typ nagrzewnicy (np DH50/60T) Typ moc ilość el. zasilanie * wielkość grzewczych [kw] [V] DH*0 S 0, 1x0,kW 1 x DH*05 S 0,5 1x0,5kW 1 x DH*06 S 0,6 x0,kw 1 x DH*09 S 0,9 x0,kw 1 x DH*10 S 1 x0,5kw 1 x DH*1 S 1, 4x0,kW 1 x DH*15 S 1,5 x0,5kw 1 x DH*0 S 4x0,5kW 1 x DH*5 S,5 x0,66kw 1 x x0,5kW DH*0 S 6x0,5kW 1 x x1kw DH*0 B x1kw x xkW DH*0 T x1kw x DH*45 T 4,5 x1,5kw x DH*50 B 5 xkw+1x1kw x kw+kw DH*60 B 6 xkw x DH*60 T 6 xkw x DH*90 T 9 6x1,5kW x xkw DH*10 T 1 6xkW x DH*150 T 15 xkw+xkw x DH*180 T 18 xkw+xkw x Venture Industries Sp. z o.o. ul. Mokra 7, 0509 Łomianki Kiełpin tel , fax , venture@venture.pl

14 nagrzewnice kanałowe DH Dobór nagrzewnic DH v [m/s] [K] V [m /h] Opory przepływu nagrzewnic kanałowych DH [Pa] [m/s] Dobór nagrzewnic elektrycznych P = Q c w ΔT ρ P moc grzewcza [W] Q wydatek powietrza [m /h] ΔT różnica temperatur [K] c w ciepło właściwe powietrza [J/kgK] ρ gęstość powietrza [kg/m ] 19

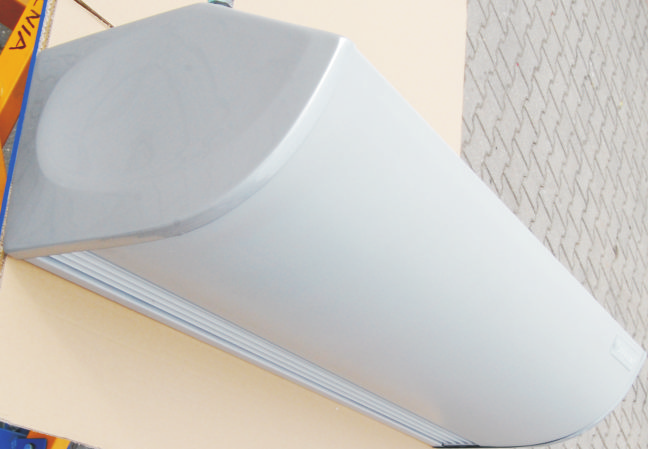

15 SMART KURTYNY POWIETRZNE SMART 71 ZASTOSOWANIE Kurtyny powietrzne służą do ochrony przed niekontrolowanym napływem powietrza zewnętrznego przez drzwi lub otwory budowlane w takich obiektach jak: galerie handlowe i supermarkety; restauracje, bary; budynki użyteczności publicznej, urzędy; hotele, banki; szpitale, apteki; magazyny itp. Przystosowane są do czerpania i podgrzewania powietrza z wewnątrz pomieszczenia. Mogą być również stosowane bez podgrzewania powietrza jako tzw. kurtyny zimne. Kurtyny przeznaczone są do stosowania w drzwiach i otworach budowlanych o wysokościach ~,5m. Przeznaczone są w zasadzie do umieszczania nad drzwiami ale możliwa jest ich praca także jako kurtyny pionowe. Możliwe jest umieszczanie kurtyn obok siebie, tak aby łączna ich długość była zbliżona do szerokości drzwi. KURTYNY POWIETRZNE OPIS URZĄDZENIA Kurtyny składają się z: obudowy z blachy stalowej ze szczeliną nawiewną i z bocznymi ściankami z tworzywa; nagrzewnicy wodnej lub elektrycznej; wentylatora o poprzecznym przepływie powietrza. Kurtyny wykonywane są w dwóch długościach 100 i 15cm. WARUNKI PRACY 0 Nagrzewnice wodne zasilane są wodą o temperaturze 110/70 C lub niższej i ciśnieniu do 1MPa. Zasilanie elektryczne kurtyn z nagrzewnicami wodnymi i zimnych jest jednofazowe 1~0V/50Hz, natomiast kurtyn z nagrzewnicami elektrycznymi trójfazowe ~400V/50Hz (z wyjatkiem SMART100E). Nagrzewnice elektryczne posiadają zabezpieczenie przed przekroczeniem dopuszczalnej temperatury grzałek. OZNACZENIA Kurtyna powietrzna dla drzwi SMART 15 W Długość kurtyny Nagrzewnica 100; 15cm wodna (W); elektryczna (E); kurtyna zimna (Z) Wykonanie kurtyn o długości 100 cm z nagrzewnicami jednofazowymi należy dodatkowo zaznaczyć w zamówieniu.

16 SMART DANE TECHNICZNE Podstawowe wymiary 80/1 14 d ½ wlot 1 d ½ wylot 100/ KURTYNY POWIETRZNE Typ kurtyny SMART Długość [cm] Parametry wentylatorów w kurtynach Napięcie [V] 0 Moc silnika [kw] 0,10 Prąd [A] 0,60 Obroty [obr/min] 150 Masa kurtyn [kg] Z nagrzewnicą wodną Z nagrzewnicą elektryczną 4 Bez nagrzewnicy 19 6 Moce cieplne kurtyn z nagrzewnicami wodnymi Typ kurtyny Wydajność powietrza [m /h] ,5 8,1 19,4 9 8,6 10,4 1 1,7 17,6 7,0 9,4 4 1,4 15,9 5 5,5 8,5 8 1,1 14, 8 5,0 9,5 4 1,6 16, 5 5,9 8,5 7 1, 14,4 8 4,5 7,6 0 1,0 1,5 1,8 6,7 4 0,8 11, 4,0 7,7 0 1, 1,0 1,9 6,7 1,0 11,4 4,0 5,8 7 0,8 9,9 7, 5,0 0 0,6 8,4 1 1,6 5,9 17 0,7 10,1 17,6 5,0 0 0,5 8,5 0 1,7 4, 0,4 7,1 4 1,0,4 8 0, 5,7 7 1,0 1,5; ; 4,5 1; ; * SMART Długość [cm] Parametry o wody [ C] 90/70 80/60 70/50 60/40 Temp. powietrza o napływ. [ C] Typ kurtyny Długość [cm] Moc cieplna [kw] kw Moce cieplne kurtyn z nagrzewnicami elektrycznymi o Moc cieplna [kw], temperatura powietrza wypływającego [ C] i opory przepływu wody [kpa] o C o kpa kw C kpa SMART O * nagrzewnica jednofazowa (przyrost temperatury powietrza dla max wydajności powietrza 6 C ) Wydajności powietrza kurtyn zimnych'' i kurtyn z nagrzewnicami elektrycznymi są o ~10% wyższe od wydajności powietrza kurtyn z nagrzewnicami wodnymi. ; 6; 9

17 SMART Zasięgi strumienia powietrza kurtyn Odległość od kurtyny [m] 0 1 Długości 100 i 15 7,5,,0,7 Prędkość w osi strumienia powietrza [m/s] Głośność pracy kurtyn z nagrzewnicami wodnymi i z regulatorami prędkości obrotowej wentylatora Pozycja regulatora obrotów 5 bieg 4 bieg bieg bieg 1 bieg,5,5 Wydajność powietrza [m /h] ,4 Dla łagodniejszych warunków pracy można zwiększyć zakres stosowania kurtyn. SMART 100 SMART 15 Głośność [db(a)] Z odległ. 1m Z odległ. m Wydajność powietrza [m /h] Głośność [db(a)] Z odległ. 1m Z odległ. m KURTYNY POWIETRZNE Głośność pracy poziom ciśnienia akustycznego z odległości 1 i m od kurtyn z uwzględnieniem zdolności pochłaniania pomieszczenia A=50m i współczynnika kierunkowego Q=. Głośność pracy kurtyn zimnych'' i kurtyn z nagrzewnicami elektrycznymi wzrasta o ~db(a) w stosunku do głośności kurtyn z nagrzewnicami wodnymi. AUTOMATYKA Opis działania oraz doboru układów kurtyn powietrznych zamieszczony jest w dziale STEROWANIE I AUTOMATYKA KURTYN POWIETRZNYCH w niniejszym katalogu.

18 011 High Performance Air Conditioning seria SR Residential Air Conditioners System Inverter MultiSplit (RAC) 50Hz 11R0EA0

19 INWERTER MULTISPLIT System Inwerter MultiSplit System MultiSplit umożliwia pojedynczej jednostce zewnętrznej obsługę do 6 jednostek wewnętrznych, wybranych z dostępnych ośmiu typoszeregów, w zakresie od 6.0 kw do 1 kw. Klimatyzator ścienny ZJX, ZK, ZJ SRK Klimatyzator kanałowy SRR Klimatyzator kasetonowy z nawiewem 4stronnym FDTC Klimatyzator przypodłogowy SRF Klimatyzator podstropowy FDEN Klimatyzator kanałowy FDUM JEDNOSTKA ZEWNĘTRZNA SCM40ZJS, SCM45ZJS SCM50ZJS1, SCM60ZJS1 Ilość SCM71ZJS1, SCM80ZJS1 SCM100ZJS1, SCM15ZJS1 SCM40ZJS SCM45ZJS SCM50ZJS1 SCM60ZJS1 SCM71ZJS1 SCM80ZJS1 SCM100ZJS1 SCM15ZJS1 Min 4* 4* Max * W przypadku kombinacji SRKZJXS, SRK71ZKS, FDEN50VD można podłączyć tylko jednostki wewnętrzne. W przypadku SRK71ZKS+SRK71ZKS można podłączyć tylko jednostki wewnętrzne.

20 Jedne z najwyższych współczynników wydajności Nowe modele SCM40 ~ 80ZJS reprezentują najwyższy poziom COP (współczynnik wydajności) w branży, zarówno w odniesieniu do jednostek zewnętrznych, jak i wewnętrznych (seria SRK). W jednostkach zewnętrznych zastosowano najnowsze technologie: nowoczesne sprężarki sterowane inwerterem (kontrola wektorowa), specjalną konstrukcję żeber w kształcie litery M. Jednostki wewnętrzne najnowszej serii SRK stosować można uniwersalnie, zarówno w systemie split, jak i multisplit. EER w funkcji chłodzenia COP w funkcji ogrzewania Poprzedni Obecny A CLASS Poprzedni Obecny A CLASS PRZYŁĄCZA RUROWE Ograniczenia Maksymalna dopuszczalna długość rurociągu dla poszczególnych jednostek zewnętrznych oraz maksymalna dozwolona różnica wysokości dla jednostek zewnętrznych pokazane są w tabeli poniżej różnica wysokości długość rurociągu dla jednej jednostki wewnętrznej całkowita długość rurociągu dla najniższego punktu instalacji jedn. wewn. (A) dla najwyższego punktu instalacji jedn. wewn. (B) maks. różnica wys. pomiędzy jednostkami wewn. (C) dł. rurociągu bez konieczności doładow. czynnika chłodn. SCM40/45ZJS do 5 m do 0 m do 15 m do 15 m do 5 m 0 m SCM50/60ZJS1 do 5 m do 40 m do 15 m do 15 m do 5 m 40 m SCM71/80ZJS1 do 5 m do 70 m do 0 m do 0 m do 5 m 40 m SCM100/15ZJS1 do 5 m do 90 m do 0 m do 0 m do 5 m 50 m SCM40/45ZJS SCM50/60ZJS1 SCM71/80ZJS1 SCM100ZJS1 SCM15ZJS1 C B C B C B C B C B A A A A A SPECYFIKACJA JEDNOSTEK ZEWNĘTRZNYCH Model 4 SCM40ZJS SCM45ZJS SCM50ZJS1 SCM60ZJS1 SCM71ZJS1 SCM80ZJS1 1 Faza, 0/0/40V, 50Hz Zasilanie Nominalna wydajność chłodnicza ISOT1 Nominalna wydajność ogrzewania ISOT1 Moc elektryczna (chłodzenie) dla 0V Moc elektryczna (ogrzewanie) dla 0V Klasa energetyczna Chł./Ogrz. EER (chłodzenie) COP (ogrzewanie) Prąd pracy Prąd rozruchu (max) Poziom mocy akustycznej Poziom ciśnienia akustycznego Przepływ powietrza * Wymiary zewnętrzne (HXWXD) Waga netto Czynnik chłodniczy * Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie kw kw kw kw A A A db(a) db(a) db(a) db(a) Chłodzenie m /min Ogrzewanie mm kg (1.8~5.9) (1.4~) 0.84(0.49~1.90) 0.90(0.47~) A/A //.5 4.1//.8 4.1//.8(14) (1.8~6.4) 5.6(1.4~7.4) 1.04(0.49~4) 1.0(0.47~.57) A/A /4.6/ /5./ /5./(14) (1.8~) 6.0(1.4~) 1.08(0.50~5) 1.1(0.48~.58) A/A /4.7/ 6.0/5.8/ 6.0/5.8/(15) (1.8~) 6.8(1.5~) 1.4(0.50~.9) 1.51(0.60~0) A/A /6.5/6. /6.8/6.6 /6.8/6.6(17) (1.8~) (1.5~) (0.48~.75) (0.60~.5) A/A /7.6/7. // //(0) (1.8~) (1.5~) 6(0.48~.8).6(0.6~.4) A/A // 10.4// 10.4//(0) X850(+65)X90 750X(+7)X R410A Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Wydajność całkowita podłączanych 5 pokoi 6 pokoi SCM100ZJS1 SCM15ZJS1 (1.8~1.0) 1.0(1.5~).86(0.65~).9(0.70~.40) A/A /1.4/11.9 //1. // (1.8~) (1.5~).90(0.65~4.80) 5(0.70~.4) A/A //16. //1 1// X970(+7)X70 9 kw SCM40ZJS SCM45ZJS SCM50ZJS1 SCM60ZJS1 SCM71ZJS1 SCM80ZJS1 SCM100ZJS1 SCM15ZJS

21 SYSTEM INWERTER MULTISPLIT Multi System JEDNOSTKA WEWNĘTRZNA Series SRKZJX Klimatyzator ścienny FUNKCJE Self Clean Operation Komfort Dystrybucja powietrza AutoFlap Memory UP/DOWN Lateral Auto Allergen Filter SUN Filter Swing Positioning of installation Wygoda i ekonomia Economy OFF Timer DRY Sleep Standardowe wyposażenie 4h Timer On Timer Serwis MC Self Diagnostic Detachable Inne Backup Switch Auto Restart 4h ION Luminous SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej * Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącza rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) db(a) db(a) m /min mm kg mm (cal) mm (cal) SRK0ZJXS Hi:9 Me:0 Lo:1 Hi:8 Me: Lo:5 Hi:11.5 Me: Lo:5.0 Hi:1.0 Me: Lo: Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. SRK5ZJXS SRK5ZJXS SRK50ZJXS1 SRK60ZJXS Hi:41 Me:1 Lo: Hi:41 Me:4 Lo:7 Hi: Me: Lo:5.0 Hi:1 Me: Lo: Hi:4 Me: Lo: Hi:4 Me:5 Lo:7 Hi: Me: Lo:5.0 Hi: Me:11.0 Lo: Hi:47 Me:40 Lo:7 Hi:48 Me:40 Lo: Hi: Me:11.0 Lo: Hi: Me:1 Lo: Hi:51 Me:41 Lo:9 Hi:48 Me:41 Lo:4 Hi:1 Me: Lo: Hi:1 Me:15.0 Lo: XX0 15 Antyalergenowy x 1, Fotokatalityczny, zmywalny, odwaniający x 1 6.5(1/4") (/8") 1.7(1/") Series SRKZK Klimatyzator ścienny FUNKCJE Self Clean Allergen Operation Filter SUN Filter Komfort Standardowe wyposażenie Dystrbucja powietrza AutoFlap Memory Air Scroll UP/DOWN Lateral Swing Wygoda i ekonomia Economy OFF Timer DRY Sleep 4h Timer On Timer Serwis MC Self Diagnostic Detachable Inne Backup Switch Auto Restart Luminous SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej * Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącza rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) db(a) db(a) m /min mm kg mm (cal) mm (cal) Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. SRK71ZKS Hi:49 Me:45 Lo:9 Ulo:6 Hi:46 Me:4 Lo:8 Ulo:5 Hi:1 Me:1 Lo: Ulo: Hi:1.5 Me:1 Lo:1 Ulo: 18X1098X48 15 Antyalergenowy x 1, Fotokatalityczny, zmywalny, odwaniający x 1 6.5(1/4") 15.88(5/8") 4

22 Series SRKZJ Klimatyzator ścienny FUNKCJE Self Clean Allergen Operation Filter SUN Filter Komfort Standardowe wyposażenie Dystrybucja powietrza AutoFlap Memory UP/DOWN Lateral Auto Swing Positioning of installation Wygoda i ekonomia Economy OFF Timer DRY Sleep 4h Timer On Timer Serwis MC Self Diagnostic Detachable Inne Backup Switch Auto Restart Luminous SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej * Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącza rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) db(a) db(a) m /min mm kg mm (cal) mm (cal) SRK0ZJS Hi: Me:7 Lo:1 Hi:6 Me:1 Lo:4 Hi: Me:5.6 Lo:4.8 Hi: Me:6. Lo:5.0 SRK5ZJS Hi:4 Me:8 Lo:1 Hi:9 Me:1 Lo:4 Hi: Me:6.0 Lo:5.0 Hi:10.6 Me:6.5 Lo: Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 94X798X9 SRK5ZJS Hi:4 Me: Lo: Hi:4 Me:7 Lo:5 Hi: Me:6.4 Lo:5.0 Hi: Me: Lo:6.1 Antyalergenowy x 1, Fotokatalityczny, zmywalny, odwaniający x 1 6.5(1/4") (/8") SRK50ZJS Hi:46 Me:7 Lo:6 Hi:45 Me:7 Lo:1 Hi:11. Me: Lo:5. Hi: Me: Lo: 1.7(1/") FDENVD Klimatyzator podstropowy Sterownik przewodowy Sterownik bezprzewodowy FUNKCJE Komfort Dystrybucja powietrza AutoFlap Memory UP/DOWN Wygoda i ekonomia OFF Timer Sleep DRY RCE5 (opcja) 4h Timer RCHE (opcja) On Timer RCNEE (opcja) Serwis MC Self Diagnostic Inne Backup Switch Auto Restart SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącze rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) m /min m /min mm kg mm (cal) mm (cal) Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Dla trybu PowerfulHi. Poziom ciśnienia akustycznego: Chłodzenie db(a):46 Ogrzewanie:46, Przepływ powietrza: 1m /min. FDEN50VD Hi:9 Me:8 Lo:7 Hi:9 Me:8 Lo:7 Hi:11 Me:9 Lo:7 Hi:11 Me:9 Lo:7 10X1070X690 8 Zmywalny x 6.5(1/4") 1.7(1/") 5

23 SYSTEM INWERTER MULTISPLIT SRFZJX Klimatyzator przypodłogowy FUNKCJE Self Clean Enzyme Operation Filter SUN Filter Komfort Dystrybucja powietrza AutoFlap Memory UP/DOWN Air outlet selection Standardowe wyposażenie Wygoda i ekonomia Economy OFF Timer DRY Sleep 4h Timer On Timer Serwis MC Self Diagnostic Detachable Inne Backup Switch Auto Restart Luminous SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej * Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącze rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz SRRZJ Klimatyzator kanałowy Model kw kw db(a) db(a) db(a) db(a) m /min mm kg mm (cal) mm (cal) SRF5ZJXS Hi:40 Me: Lo:6 Hi:40 Me:5 Lo:8 Hi: Me:7.6 Lo:5.8 Hi:10.5 Me: Lo:6.6 Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. SRF5ZJXS Hi:41 Me:4 Lo:8 Hi:41 Me:6 Lo:1 Hi: Me: Lo:6.4 Hi: Me: Lo: X860X Naturalny filtr enzymatyczny x 1, Fotokatalityczny, zmywalny, odwaniający x 1 6.5(1/4") (/8") 1.7(1/") SRF50ZJXS Hi:46 Me:4 Lo: Hi:47 Me:41 Lo: Hi:11.5 Me: Lo:6.6 Hi:1.0 Me: Lo:7.6 FUNKCJE Komfort Self Clean Operation Wygoda i ekonomia Economy OFF Timer DRY Sleep 4h Timer On Timer Serwis MC Self Diagnostic Inne Backup Switch Auto Restart Luminous Standardowe wyposażenie AKCESORIA DODATKOWE DO KLIMATYZATORÓW KANAŁOWYCH RBF1 RTS1 RFJ 4 RDU1E Filtr powietrza Kratka wlotu powietrza Dyfuzor Pompka skroplin 6 SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Przyłącze rurowe * ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) db(a) db(a) m /min m /min mm kg mm (cal) mm (cal) SRR5ZJS SRR5ZJS SRR50ZJS SRR60ZJS Hi:40 Me:5 Lo:9 Hi:41 Me:8 Lo:1 Hi: Me:7.0 Lo:5.0 Hi: Me: Lo: (1/4") (/8") Hi:4 Me:7 Lo:0 Hi:4 Me:40 Lo: Hi: Me: Lo: Hi:11.0 Me: Lo:7.0 Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 0X740X Hi:48 Me:4 Lo: Hi:48 Me:45 Lo:6 Hi:10.5 Me: Lo:5.0 Hi:1 Me:11.5 Lo: 6.5(1/4") 1.7(1/") Hi:51 Me:44 Lo:5 Hi:51 Me:47 Lo:8 Hi: Me: Lo: Hi:15.0 Me: Lo:

24 FDTCVD Klimatyzator kasetonowy z nawiewem 4stronnym Sterownik przewodowy Sterownik bezprzewodowy FUNKCJE Komfort Dystrybucja powietrza AutoFlap Memory UP/DOWN Wygoda i ekonomia OFF Timer Sleep DRY 4h Timer RCE5 (opcja) On Timer RCHE (opcja) Serwis MC RCNTC4WER (opcja) Self Diagnostic Inne Backup Switch Auto Restart SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Przyłącze rurowe * ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Jednostka Panel Jednostka Panel Ciecz Gaz Model kw kw db(a) db(a) m /min m /min mm mm kg kg mm (cal) mm (cal) FDTC5VD FDTC5VD FDTC50VD FDTC60VD.5.4 Hi:6 Me: Lo:9 Hi:8 Me: Lo: Hi:9 Me:8 Lo:6.5 Hi: Me: Lo:7 6.5(1/4") (/8").5 Hi:40 Me:6 Lo:0 Hi:4 Me:5 Lo: Hi: Me:9 Lo:7 Hi:10 Me:9 Lo:8 48X570X570 5X700X Hi:4 Me:6 Lo:0 Hi:4 Me:6 Lo: Hi:11.5 Me:9 Lo:7 Hi:11.5 Me:9 Lo:8 6.5(1/4") 1.7(1/") Hi:46 Me:9 Lo:0 Hi:46 Me:9 Lo: Hi: Me:10 Lo:7 Hi: Me:10 Lo:8 Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Dla trybu PowerfulHi. Poziom hałasu db(a): 5VD(Chłodz.:8 Ogrzew.:9), 5VD(Chłodz.:41 Ogrzew.:4), 40/50/60VD(Chłodz.:47 Ogrzew.:47), Przepływ powietrza: 5VD(Chłodz.:10 Ogrzew.:10.5), 5VD(Chłodz.:11 Ogrzew.:11.5), 50/60VD(Chłodz.: Ogrzew.:) FDUMVF Klimatyzator kanałowy mały/średni spręż Sterownik przewodowy Sterownik bezprzewodowy RCE5 (opcja) RCHE (opcja) RCNKITE (opcja) FUNKCJE Komfort Wygoda i ekonomia OFF Timer Sleep DRY 4h Timer On Timer Serwis MC Self Diagnostic Inne Backup Switch Auto Restart Filtr UMFLIEF (opcja) SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącze rurowe * ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) m /min m /min mm kg mm (cal) mm (cal) FDUM50VF Hi: Me:9 Lo:6 Hi: Me:9 Lo:6 Hi:10 Me:9 Lo:8 Hi:10 Me:9 Lo:8 80X750X65 9 Zakup lokalny 6.5(1/4") 1.7(1/") Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Dla trybu PowerfulHi. Poziom hałasu db(a): 5VD(Chłodz.:8 Ogrzew.:9), 5VD(Chłodz.:41 Ogrzew.:4), 40/50/60VD(Chłodz.:47 Ogrzew.:47), Przepływ powietrza: 5VD(Chłodz.:10 Ogrzew.:10.5), 5VD(Chłodz.:11 Ogrzew.:11.5), 50/60VD(Chłodz.: Ogrzew.:) 7

25 System sterowania Możliwe użycie sterownika przewodowego Model Interfejs Sterownik SRK6/71HES1 nie wymagany RCE1R SRK0~60ZJXS/S1 SRK6/71/80ZKS SRK5/5ZJRS SCBIKNE SRK0~50ZJS SRF5/5/50ZJXS/S1 RCE5 SRR5/5/50/60ZJS FDTC5~60VD FDUM50VF nie wymagany FDEN50VD Jeśli wymagany jest sterownik bezprzewodowy, użyj RCNTC4WER interfejs Możliwe połączenie z siecią SUPERLINKII Model Interfejs Sterownik SRK0~60ZJXS/S1 SRK6/71/80ZKS SRK5/5ZJRS SRK0~50ZJS SRF5/5/50ZJXS/S1 SRR5/5/50/60ZJS FDUM50VF FDEN50VD FDTC5~60VD SCBIKNE SCADNAE SCADNAE RCE5 seria RAC (SRK0~60ZJXS/S1) seria RAC (SRF5/5/50ZJXS/S1) seria PAC SCBIKNE SCBIKNE SCSLNAE RCE5 RCE5 RCE5 SCADNAE SCADNAE SCADNAE Wyposażony w złącze CnT XR1 CnT XR XR XR4 XR5 XR1~4 : DC1v XR5 : 0~40V XR5 HOTEL XR1 XR XR XR4 HOTEL wspólne wyjście 1 (praca) wyjście (ogrzewanie) wyjście (włącz. spręż.) wyjście 4 (alarm) wejście Zasilanie Model SRK6/71HES1 FDTC5~60VD FDUM50VF FDEN50VD SRK0~60ZJXS/S1 SRK6/71/80ZKS SRK5/5ZJRS SRK0~50ZJS SRF5/5/50ZJXS/S1 SRR5/5/50/60ZJS Interfejs nie wymagany SCBIKNE 8

26 Jednostki zewnętrzne SCM mogą obsługiwać kombinacje złożone z maksymalnie 6, wybranych z ośmiu typoszeregów, o łącznej maksymalnej wydajności od 6,0 kw do 19,5 kw (patrz: tabele MultiSplit). Dozwolone są kombinacje wszystkich typów urządzeń (ZJ, ZJX, ZK, VD, VF). Tabele kombinacji prezentują wydajności, pobór mocy i prądu dla systemów złożonych tylko z jednostek ZJX (najwyższe współczynniki EER i COP) oraz dla systemów złożonych z innych typów niż ZJX. SCM40ZJS <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM40ZJS <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM45ZJS <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

27 SYSTEM INWERTER MULTISPLIT (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM45ZJS <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM50ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza Cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

28 (Chłodzenie) Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza Cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM50ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza Cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM60ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

29 SYSTEM INWERTER MULTISPLIT (Ogrzewanie) Wydajność ogrzewania (kw) Pobór mocy (W) Pobór prądu (A) Wydajność ogrzewania w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM60ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność chłodnicza (kw) Pobór mocy (W) Pobór prądu (A) Wydajność chłodnicza w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V

30 SCM60ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność ogrzewania (kw) Pobór mocy (W) Pobór prądu (A) Wydajność ogrzewania w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM60ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność chłodnicza (kw) Pobór mocy (W) Pobór prądu (A) Wydajność chłodnicza w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V

31 SYSTEM INWERTER MULTISPLIT SCM71ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

32 SCM71ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

33 SYSTEM INWERTER MULTISPLIT SCM71ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

34 SCM71ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

35 SYSTEM INWERTER MULTISPLIT SCM80ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

36 SCM80ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

37 SYSTEM INWERTER MULTISPLIT SCM80ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność ogrzewania (kw) Pobór mocy (W) Pobór prądu (A) Wydajność ogrzewania w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V

38 SCM80ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność chłodnicza (kw) Pobór mocy (W) Pobór prądu (A) Wydajność chłodnicza w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V

39 SYSTEM INWERTER MULTISPLIT SCM100ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

40 4 5 pokoi Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM100ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

41 SYSTEM INWERTER MULTISPLIT pokoi Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

42 5 pokoi Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max Min. Standard Max. 0V 0V 40V SCM100ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

43 SYSTEM INWERTER MULTISPLIT 4 5 pokoi Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

44 SCM100ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

45 SYSTEM INWERTER MULTISPLIT 4 5 pokoi Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza Cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM15ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

46 SCM15ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

47 SYSTEM INWERTER MULTISPLIT pokoi 6 pokoi Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max Min. Standard Max. 0V 0V 40V

48 6 pokoi Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max Min. Standard Max. 0V 0V 40V SCM15ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

49 SYSTEM INWERTER MULTISPLIT Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

50 4 5 pokoi 6 pokoi Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room D pokój room E pokój room F pokój room Min. Standard Max Min. Standard Max. 0V 0V 40V

51 SYSTEM INWERTER MULTISPLIT 6 pokoi Wydajność chłodnicza (kw) Pobór mocy (W) Pobór prądu (A) Wydajność chłodnicza w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max Min. Standard Max. 0V 0V 40V SCM15ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 4 1 pokój Wydajność ogrzewania (kw) Pobór mocy (W) Pobór prądu (A) Wydajność ogrzewania w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V

52 Wydajność ogrzewania (kw) Pobór mocy (W) Pobór prądu (A) Wydajność ogrzewania w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max Min. Standard Max. 0V 0V 40V

53 SYSTEM INWERTER MULTISPLIT pokoi Wydajność ogrzewania (kw) Pobór mocy (W) Pobór prądu (A) Wydajność ogrzewania w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max Min. Standard Max. 0V 0V 40V

54 5 pokoi 6 pokoi Wydajność ogrzewania (kw) Pobór mocy (W) Pobór prądu (A) Wydajność ogrzewania w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max Min. Standard Max. 0V 0V 40V

55 SYSTEM INWERTER MULTISPLIT 6 pokoi Wydajność ogrzewania (kw) Pobór mocy (W) Pobór prądu (A) Wydajność ogrzewania w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM15ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 8 1 pokój Wydajność chłodnicza (kw) Pobór mocy (W) Pobór prądu (A) Wydajność chłodnicza w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V

56 Wydajność chłodnicza (kw) Pobór mocy (W) Pobór prądu (A) Wydajność chłodnicza w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V

57 SYSTEM INWERTER MULTISPLIT pokoi Wydajność chłodnicza (kw) Pobór mocy (W) Pobór prądu (A) Wydajność chłodnicza w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V

58 5 pokoi 6 pokoi Wydajność chłodnicza (kw) Pobór mocy (W) Pobór prądu (A) Wydajność chłodnicza w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój D pokój E pokój F pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V

59 Wymiary JEDNOSTKA WEWNĘTRZNA Klimatyzator ścienny SRK0ZJXS SRK5ZJXS SRK5ZJXS SRK50ZJXS1 SRK60ZJXS1 SRK6ZKS SRK71ZKS SRK80ZKS Jednostka: mm Ozn. A B C D E F G Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Otwór na przewody Otwór na rury (po obu stronach) Model 0,5,5 ø (/8 ) (Kielich) Model 50,60 ø1.7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) (ø65) (ø65) VP16 Ozn. A B C D E F G Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Otwór na przewody Otwór na rury (po obu stronach) ø15.88 (5/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) (ø65) (ø65) VP16 Otwory na rury (patrz: rysunek powyżej) Terminal przyłączeniowy (Przestrzeń serwisowa) Tablica instalacyjna Jednostka (Przestrzeń serwisowa) (Przestrzeń serwisowa) (Przestrzeń serwisowa) Otwory mocujące Tablica instalacyjna Otwory na rury (patrz: rysunek powyżej) Jednostka (Przestrzeń serwisowa) (Przestrzeń serwisowa) (Przestrzeń serwisowa) Przestrzeń instalacyjna i serwisowa widoczna od frontu Otwory mocujące Przestrzeń instalacyjna i serwisowa widoczna od frontu (Przestrzeń serwisowa) SRK5ZJRS SRK5ZJRS SRK0ZJS SRK5ZJS SRK5ZJS SRK50ZJS Ozn. A B C D E F G Opis SRK5ZJPS SRK5ZJPS SRK50ZJPS (Przestrzeń serwisowa) Tablica instalacyjna Jednostka (Przestrzeń serwisowa) (Przestrzeń serwisowa) (Przestrzeń serwisowa) Otwory na rury (patrz: rysunek powyżej) Tablica instalacyjna Jednostka Terminal przyłączeniowy (Przestrzeń serwisowa) (Przestrzeń serwisowa) Przestrzeń instalacyjna i serwisowa widoczna od frontu SRK6HES1 SRK71HES1 SRK0HGS SRK8HGS SRK40HGS (Przestrzeń serwisowa) Tablica instalacyjna Jednostka (Przestrzeń serwisowa) (Przestrzeń serwisowa) (Przestrzeń serwisowa) (Przestrzeń serwisowa) Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Otwór na przewody Otwór na rury (po obu stronach) Model 0~5 ø (/8 ) (Kielich) Model 50 ø1.7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) (ø65) (ø65) VP16 Ozn. A B C D E F G Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Otwór na przewody Otwór na rury (po obu stronach) Model 09, 1,5,5 ø (/8 ) (Kielich) Model 18,50 ø1.7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) (ø65) (ø65) VP16 Otwory na rury (patrz: rysunek powyżej) (Przestrzeń serwisowa) Przestrzeń instalacyjna i serwisowa widoczna od frontu Ozn. A B C D E F G Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Otwór na przewody Otwór na rury (po obu stronach) ø15.88 (5/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) (ø65) (ø65) VP16 Ozn. A B C D E F G Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Otwór na przewody Otwór na rury (po obu stronach) Model 0,8 ø (/8 ) (Kielich) Model 40 ø1.7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) (ø65) (ø65) VP16 Otwory mocujące Otwory na rury (patrz: rysunek powyżej) (Przestrzeń serwisowa) Otwory na rury (patrz: rysunek powyżej) Tablica instalacyjna Terminal przyłączeniowy (Przestrzeń serwisowa) (Przestrzeń serwisowa) Otwory mocujące (Przestrzeń serwisowa) Przestrzeń instalacyjna i serwisowa widoczna od frontu 4 Przestrzeń instalacyjna i serwisowa widoczna od frontu

60 Wymiary JEDNOSTKA WEWNĘTRZNA Klimatyzator ścienny SRK50HES1 SRK56HES1 Ozn. A B C D E F Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Otwór na rury (po obu stronach) ø1.7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) (ø65) (ø65) VP16 Jednostka: mm (Przestrzeń serwisowa) Tablica instalacyjna (Przestrzeń serwisowa) prawy lewy (Przestrzeń serwisowa) (Przestrzeń serwisowa) Otwory na rury (patrz: rysunek powyżej) Przestrzeń instalacyjna i serwisowa widoczna od frontu Klimatyzator przypodłogowy SRF5ZJXS SRF5ZJXS SRF50ZJXS1 Ozn. A B C D E F G Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Otwór w ścianie na rury po prawej Otwór w ścianie na rury po lewej Odprowadzenie skroplin Śruba mocująca jedn. wewnętrzną Otwór na rury (po obu stronach) Model 5,5 ø (/8 ) (Kielich) Model 50 ø1.7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) (ø65) (ø65) VP16 ø5 Tablica instalacyjna Jednostka (Przestrzeń serwisowa) (Przestrzeń serwisowa) Przestrzeń instalacyjna i serwisowa widoczna od frontu (Przestrzeń serwisowa) Otwory na rury (patrz: rysunek powyżej) Klimatyzator kanałowy SRR5ZJS SRR5ZJS SRR50ZJS SRR60ZJS Rozstaw śrub mocujących Skrzynka kontrolna Ozn. A B C D E Model Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Odprowadzenie skroplin Śruby mocujące Zasilanie Opis SRR5ZJS SRR50ZJS 5ZJS 60ZJS ø9,5 (/8 ) ø1,7 (1/ ) (Kielich) (Kielich) (ø65) (1/4 ) (Kielich) VP16 (M8) (ø5) Rozstaw śrub mocujących Terminal przyłączeniowy Wylot powietrza Otwory na połączenia wkrętami Wlot powietrza 4

61 Wymiary JEDNOSTKA WEWNĘTRZNA Klimatyzator kasetonowy z nawiewem 4stronnym FDTC5VD FDTC5VD FDTC40VD FDTC50VD FDTC60VD Jednostka: mm Otwory śrub mocujących Otwory śrub mocujących PANEL Ozn. A B C D F G Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Odprowadzenie skroplin Otwór na przewody Śruby mocujące Wejście kanału powietrza zużytego Model 5,5 ø (/8 ) (Kielich) Model 40,60 ø1.7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) VP0 (I.D.0,0.D6) Uwaga () ø5 (M10 lub M8) (do wybicia) Przestrzeń instalacyjna i serwisowa Skrzynka kontrolna Przewód skroplin (Akcesoria) Wlot powietrza Kratka powietrza powrotnego Otwór Otwory na połączenia wkrętami Przeszkoda lub więcej lub więcej W przypadku instalacji więcej niż jednej jednostki należy zachować między nimi przestrzeń min mm. lub więcej Uchwyt do podwieszenia lub mniaj Maks. wysokość podnoszenia pompy Klimatyzator kanałowy mały/średni spręż FDUM50VF Otwory śrub mocujących Wymiary kanału Otwory na połączenia wkrętami Widok A Wymiary kanału Powietrze powrotne Przewód skroplin (Akcesoria) Uchwyt do podwieszenia Otwory śrub mocujących Wymiary kanału Kanał powietrza nawiewanego Skrzynka kontrolna Maks. wysokość podnoszenia pompy lub mniej Otwory na połączenia wkrętami Otwór Widok B Otwory na połączenia wkrętami Ozn. A B C1 C D E F G H Opis Przyłącze rurowe (gaz) Przyłącze rurowe (ciecz) Odprowadzenie skroplin Odprowadzenie skroplin (drenaż grawitacyjny) Otwór na przewody Śruby mocujące Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego Otwór inspekcyjny ø1.7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) VP0 Uwaga () VP0 (M10) (ø150) (do wybicia) (ø15) (do wybicia) (450x450) Wymiary kanału Klimatyzator podstropowy FDEN50VD 4 10 (Rozstaw śrub mocujących) 4 Otwory na śruby mocujące 90 (Rozstaw śrub mocujących) (M8 to M10X 4 szt. (nie załączone) Przestrzeń instalacyjna i serwisowa Wylot powietrza Przyłącze rurowe (ciecz) Przyłącze rurowe (gaz) Odprowadzenie skroplin (1) (VP0 (I.D.0)) lub więcej 100 lub więcej 150 lub więcej 00 Przeszkoda 5 lub więcej Tabliczka identyfikacyjna Uwaga (1): Odprowadzenie skroplin wewnątrz jednostki ze spadkiem 10 mm. Odprowadzenie skroplin (1) (VP0(I.D.0)) 76 Kratka wlotu powietrza Przyłącze rurowe (gaz) Odprowadzenie skroplin (1) (VP0(I.D.0)) Przyłącze rurowe (ciecz) 44

62 Wymiary JEDNOSTKA ZEWNĘTRZNA SRC0ZJXS SRC5ZJXS SRC5ZJXS SRC5ZJRS SRC5ZJRS SRC40ZJXS SRC50ZJXS SRC60ZJXS SRC50ZJS SRC50ZJPS Jednostka: mm Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,5 (/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Wlot Wlot Wylot (Przestrzeń serwisowa) Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø1,7 (/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x5 miejsc M10x4 miejsca Wlot Wlot Wylot (Przestrzeń serwisowa) Minimalna przestrzeń instalacyjna Wymiary Przykłady instalacji Minimalna przestrzeń instalacyjna otwarte otwarte otwarte Przykłady instalacji Wymiary otwarte otwarte otwarte otwarte otwarte otwarte otwarte Terminal instalacyjny Terminal przyłączeniowy SRC0ZJS SRC5ZJS SRC5ZJS SRC5ZJPS SRC5ZJPS SRC0HGS SRC8HGS SRC40HGS Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,5 (/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Wlot Wlot Wylot (Przestrzeń serwisowa) Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej 0,8: ø9,5 (/8 ) (Kielich) 40: ø1,7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Wlot Wlot Wylot (Przestrzeń serwisowa) Minimalna przestrzeń instalacyjna Minimalna przestrzeń instalacyjna Przykłady instalacji Wymiary Przykłady instalacji Wymiary otwarte otwarte otwarte otwarte otwarte otwarte Terminal przyłączeniowy Terminal przyłączeniowy SRC50HES1 SRC56HES1 SRC6HES1 Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø1,7 (1/ ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Wlot Wlot Wylot (Przestrzeń serwisowa) Minimalna przestrzeń instalacyjna Przykłady instalacji Wymiary SRC6ZKS SRC71ZKS SRC80ZKS SRC71HES1 Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø15,88 (5/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Wlot (Przestrzeń Wlot serwisowa) Wylot Minimalna przestrzeń instalacyjna Przykłady instalacji Wymiary otwarte otwarte Terminal przyłączeniowy Terminal przyłączeniowy Panel serwisowy Panel serwisowy 45

63 Wymiary JEDNOSTKA ZEWNĘTRZNA SCM40ZJS SCM45ZJS SCM100ZJS1 Jednostka: mm Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,5 (/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Wlot Wlot Wylot Minimalna przestrzeń instalacyjna Przestrzeń serwisowa dla elementów elektrycznych Środek ciężkości Terminal przyłączeniowy Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,5 (/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Wymiary Przykłady instalacji Terminal przyłączeniowy Środek ciężkości Panel serwisowy Wlot Przykłady inst. Wymiary Wlot (Przestrzeń serwisowa) Wylot Przestrzeń serwisowa dla elementów elektrycznych Minimalna przestrzeń instalacyjna SCM50ZJS1 SCM60ZJS1 SCM15ZJS1 Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,5 (/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Wlot Wlot Wylot Przestrzeń serwisowa dla elementów elektrycznych Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,5 (/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Minimalna przestrzeń instalacyjna Środek ciężkości Terminal przyłączeniowy Przykłady instalacji Wymiary Terminal przyłączeniowy Panel serwisowy Środek ciężkości Wlot (Przestrzeń serwisowa) Wlot Wylot Przestrzeń serwisowa dla elementów elektrycznych Przykłady inst. Wymiary otwarte otwarte otwarte Minimalna przestrzeń instalacyjna SCM71ZJS1 SCM80ZJS1 Ozn. A B C D E Opis Zawór serwisowy (gaz) Zawór serwisowy (ciecz) Otwór na kable/rury (do wybicia) Otwór przewodu skroplin Otwór śruby mocującej ø9,5 (/8 ) (Kielich) ø6,5 (1/4 ) (Kielich) ø0x miejsca M10x4 miejsca Wlot Wlot Wylot Minimalna przestrzeń instalacyjna Przykłady instalacji Wymiary Przestrzeń serwisowa dla elementów elektrycznych Terminal przyłączeniowy 46

64 Przed pierwszym uruchomieniem Grzanie parametry Wydajności ogrzewania (kw) zaprezentowane w katalogu oszacowano w zgodzie z wymogami standardu ISO, tj. przy temperaturze zewnętrznej +7 C i temperaturze wewnętrznej +0 C. Gdy temperatura na zewnątrz spada, obniża się również wydajność grzania. Gdy temperatura na zewnątrz jest bardzo niska i przy tym grzanie jest niewystarczające, należy uruchomić inne urządzenia grzewcze. Wskaźnik poziomu dźwięku Poziomy natężenia dźwięku (skala A) są mierzone, zgodnie ze standardami ISO, w komorze akustycznej. W przypadku rzeczywistej instalacji, poziom hałasu jest normalnie większy niż poziom hałasu podany w katalogu. Wynika to z efektu odgłosów otoczenia oraz zjawiska echa. Należy wziąć to pod uwagę podczas wyboru miejsca instalowania. Stosowanie w środowisku par oleju Należy unikać instalacji jednostki klimatyzatora w takim otoczeniu, gdzie występuje rozproszony w powietrzu olej, jak np. sprężarkownia, hala fabryczna. Jeśli olej połączy się z wymiennikiem ciepła, spadnie jego sprawność, może wytworzyć się para, a syntetyczne części klimatyzatora mogą ulec deformacji lub uszkodzeniu. Stosowanie w kwaśnym lub zasadowym środowisku Jeśli jednostka klimatyzatora jest używana w otoczeniu kwaśnym lub zasadowym, takim jak gorące źródła mające wysokie stężenie gazów siarkowych, miejscach, gdzie wylot wymiennika ciepła jest zablokowany, lub nabrzeżach, gdzie jednostka jest poddawana wpływowi bryzy morskiej, ścianka tylna lub wymiennik ciepła itp. skorodują. Stosowanie w miejscach o wysokim suficie Gdy wysokość pomieszczenia jest znaczna, dobrze jest wspomóc działanie klimatyzatora dodatkowym wentylatorem pokojowym poprawiającym cyrkulację powietrza (zwłaszcza przy grzaniu). Środki ostrożności Zastosowania klimatyzatora Klimatyzator opisany w katalogu jest urządzeniem grzewczo/chłodzącym przeznaczonym do użytkowania w miejscach przebywania ludzi. Nie należy stosować go w miejscach niezalecanych przez producenta zgodnie z DTR. Mogłoby to spowodować zmianę jakości parametrów pracy itp. Nie należy stosować klimatyzatora do chłodzenia pojazdów lub statków. Mogą nastąpić wycieki wody lub inne uszkodzenia. Przed użyciem Przed pierwszym uruchomieniem klimatyzacji należy przeczytać starannie Instrukcję użytkowania. Wyciek czynnika chłodniczego Czynnik chłodniczy (R410A) stosowany w klimatyzacji jest nietoksyczny i niepalny w warunkach normalnych. Jednakże, z uwagi na możliwość wystąpienia przecieku do pomieszczenia, muszą być przeprowadzone pomiary w małych pomieszczeniach, dla których mógłby być przekroczony próg tolerancji. Należy uwzględnić te pomiary dla zastosowania odpowiednich urządzeń wentylacyjnych itp. Stosowanie w rejonach o dużych opadach śniegu Należy uwzględnić poniższe uwagi podczas instalacji jednostki zewnętrznej w rejonach o występowaniu obfitych i częstych opadów śniegu. Obecność śniegu Należy zamontować osłonę przeciwśnieżną w taki sposób, aby śnieg nie przeszkadzał na wlocie powietrza, nie dostał się do środka i nie spowodował zmrożenia jednostki zewnętrznej. Zwały śniegu W rejonach obfitych opadów śniegu, zwały śniegu (zaspy) mogą zablokować wlot powietrza. W takim przypadku poniżej jednostki zewnętrznej musi być zamontowana obudowa o wysokości 50 cm lub wyższa, chroniąca od przewidywanych opadów śniegu. Automatyczne odszranianie Gdy panuje niska temperatura i duża wilgotność, na wymienniku ciepła jednostki zewnętrznej zbierze się szron. Jeśli urządzenie pracuje nadal, spadnie jego sprawność grzewcza. Szron zostanie usunięty w procesie automatycznego odszraniania. Po grzaniu przez ok. 10 min. urządzenie zatrzyma się i szron zostanie usunięty. Po rozmrożeniu klimatyzator ponownie zacznie dostarczać ciepłe powietrze. Serwis klimatyzatora Po kilku sezonach pracy w klimatyzatorze gromadzi się brud, powodując obniżenie wydajności pracy. Oprócz regularnych obsług serwisowych zalecane jest zawarcie kontraktu na usługi pozaserwisowe wykonywane przez specjalistę (odpłatne). Instalacja Instalację klimatyzacji należy zawsze powierzyć dystrybutorowi lub specjaliście. Niewłaściwe zainstalowanie może doprowadzić do wycieków wody, spięć elektrycznych, pożaru itp. Jako akcesoria należy stosować oryginalne produkty zalecane przez producenta. Należy pamiętać o solidnym i stabilnym zamocowaniu jednostek wewnętrznej i zewnętrznej. Miejsce instalacji Nie należy instalować klimatyzatora w miejscu, gdzie może wyciekać gaz palny lub gdzie może nastąpić iskrzenie. Instalacja w tym miejscu, gdzie mógłby wytwarzać się, przepływać lub gromadzić się gaz palny, lub też w miejscu, w którym występują włókna węglowe, może doprowadzić do pożaru. Mitsubishi Heavy Industries, Ltd. AirConditioning & Refrigeration Systems Headquarters 165, Konan chome, Minatoku, Tokyo, Japan Nasze fabryki są certyfikowane ISO9001 i ISO Certified ISO 9001 Certified ISO ISO Certificate E5 BIWAJIMA PLANT Mitsubishi Heavy Industries, Ltd. Airconditioning & Refrigeration Systems Headquarters Certified ISO 9001 Certificate number : JQA0709 MITSUBISHI HEAVY INDUSTRIES MAHAJAK AIR CONDITIONERS CO., LTD. Certified ISO 9001 Certificate Number : BIWAJIMA PLANT Mitsubishi Heavy Industries, Ltd. Airconditioning & Refrigeration Systems Headquarters Certified ISO Certificate number : JQAEM056 MITSUBISHI HEAVY INDUSTRIES MAHAJAK AIR CONDITIONERS CO.,LTD. Certificate Number : E5 IMPORTER AUTORYZOWANY PRZEDSTAWICIEL 811 Gdynia, ul. Hutnicza tel.: , fax: marketing@elektronikasa.com.pl Warszawa, ul. Pu awska 58 tel.: , fax: HB9111R0EA0 Sierpień 011(4B)R Ponieważ preferujemy politykę ciągłego rozwoju, zastrzegamy sobie prawo do wprowadzania zmian bez powiadomienia. Drukowano w Polsce

65 Nawiewniki sufitowe kwadratowe TSO Nawiewnik sufitowy perforowany Opis Kwadratowy, perforowany nawiewnik lub wywiewnik sufitowy TSO ze skrzynką rozprężną PER jako elementem wyposażenia dodatkowego. Zmianę kształtu obszaru dystrybucji nawiewnika TSO otrzymuje się za pomocą przesłony SSO. Wymiary Funkcje TSO jest dyfuzorem nawiewnym lub wywiewnym przeznaczonym do montażu w suficie. TSO posiada perforowaną płytę czołową i króciec przyłączeniowy zaopatrzony w uszczelkę gumową. Charakteryzuje się wysoką indukcją, pozwalającą na różnicę temperatur ΔT=10 K. Możliwa jest zmiana obszaru dystrybucji przy użyciu przesłony SSO na dystrybucję jedno dwu lub trójkierunkową. Przesłonę SSO można przyciąć do żądanej długości. Konstrukcja Dyfuzor TSO jest wytwarzany z ocynkowanej blachy stalowej malowanej proszkowo na kolor biały (RAL 9010) i jest dostępny w następujących średnicach: Ø 100, Ø 15, Ø 160, Ø 00, Ø 50, Ø 15 i Ø 400 mm. Montaż Dyfuzor TSO można łatwo zamontować bezpośrednio w kanale o przekroju kołowym za pomocą nitów. Jeżeli dyfuzor TSO jest montowany ze skrzynką rozprężną PER, należy zapewnić prosty odcinek o długości 4 średnic kanału przed skrzynką rozprężną PER. Akcesoria Płyta sufitowa (600 x 600 mm) Skrzynka rozprężna izolowana z demontowaną przepustnicą i końcówkami do pomiaru ciśnienia. Przesłona TPP PER SSO Wymiar otworu TSO A B C D E F G H I J øk D1 D øl PER PER PER PER PER PER A øc TPP TPP TPP TPP TPP TPP Nawiew Poziom mocy akustycznej, L w L w (db) = L pa + K ok (L pa = wykres K ok = tabela) współczynnik korekcji K ok Częstotliwości środkowe pasma, Hz K K 4K 8K TSO TSO TSO TSO TSO TSO TSO TSO 15 + PER TSO PER TSO 00 + PER TSO 50 + PER TSO 15 + PER TSO PER Tolerancja ±6 ± ± ± ± ± ± ±4 Wywiew Poziom mocy akustycznej, L w L w (db) = L pa + K ok (L pa = wykres K ok = tabela) współczynnik korekcji K ok Częstotliwości środkowe pasma, Hz K K 4K 8k TSO TSO TSO TSO TSO TSO TSO TSO 15 + PER TSO PER TSO 00 + PER TSO 50 + PER TSO 15 + PER TSO PER Tolerancja ±6 ± ± ± ± ± ± ±4 Nawiew, wywiew Tłumienie dźwięku, L (db) Częstotliwości środkowe pasma, Hz K K 4K 8k TSO TSO TSO TSO TSO TSO TSO TSO 15 + PER TSO PER TSO 00 + PER TSO 50 + PER TSO 15 + PER TSO PER

66 Nawiewniki sufitowe kwadratowe Nawiew powietrza TSO zasięg TSO 15 + PER TSO PER TSO TSO 00 + PER TSO 50 + PER TSO 15 + PER TSO PER 69

67 Nawiewniki sufitowe kwadratowe Wywiew powietrza TSO TSO 15 + PER TSO PER TSO 00 + PER TSO 50 + PER TSO 15 + PER TSO PER 70

68 wentylatory łazienkowe SILENT Zastosowanie Wentylatory Silent przeznaczone są do wentylacji pomieszczeń małej i średniej wielkości w szczególności łazienek, WC, kuchni, itp. Konstrukcja Seria SILENT, dzięki zastosowaniu alternatywnych rozwiązań konstrukcyjnych (mocowania antywibracyjne silnika) charakteryzuje się niskim poziomem ciśnienia akustycznego. Dodatkowo wszystkie modele wyposażone są standardowo w klapę zwrotną oraz lampkę kontrolną. Silnik elektryczny Silnik z mocowaniami antywibracyjnymi Ten sposób mocowania zapobiega wibracjom i emisji hałasu Silnik elektryczny 0V 50Hz z łożyskami kulkowymi. Wentylatory posiadają zabezpieczenie przed porażeniem prądem w klasie II, stopień ochrony IP 45 i termiczny wyłącznik bezpieczeństwa. o Przystosowane są do pracy w temperaturze do +40 C. Schemat podłączenia elektrycznego rys., 4, 5 str. 775, rys. 6, 7, 8, 8a str Klapa zwrotna Gdy wentylator jest wyłączony, klapa zwrotna zapobiega dostawaniu się do pomieszczenia powietrza zewnętrznego i wydostawaniu się powietrza ogrzanego. Gdy wentylator działa, klapa zwrotna otwiera się, aby umożliwić wydajne usunięcie niechcianego powietrza. Dane techniczne Typ prędkość pobór mocy napięcie wydajność klasa izolacji poziom ciśnienia masa obrotowa max. max. / IP akustycznego* 1 [min ] [W] [V] [m /h] [db(a)] [kg] SILENT II/IP 45 6,5 0,57 SILENT 100 1V /IP 57 6,5 0,57 SILENT 100 ECOWATT II/IP 45 6,5 0,57 SILENT II/IP 45,0 0,77 SILENT II/IP 45,0 1,5 SILENT 00 PLUS II/IP 45 6,0 1,65 * mierzone w odległości m Wyposażenie dla wentylatorów z białą obudową Typ CZ CZ CRZ CRIZ CHZ CDZ CHZ CZ CRZ CHZ CZ CRZ CHZ CZ CRZ CHZ (1)* VISUAL PLUS PLUS PLUS Lampka kontrolna Klapa zwrotna Opóźnienie czasowe regulowane Automatyczny timer Czujnik wilgotności Czujnik ruchu Łożyska kulkowe * użyj transformatora CT1/14 dla wentylatorów ze srebrną obudową Typ CZ CRZ CRIZ CZ (1V) CHZ CZ CRZ SILVER SILVER SILVER SILVER* SILVER SILVER SILVER Lampka kontrolna Klapa zwrotna Opóźnienie czasowe regulowane Automatyczny timer Regulowany czujnik wilgotności Łożyska kulowe * użyj transformatora CT1/14 CHZ SILVER CZ SILVER 00 CRZ SILVER CHZ SILVER 46 Venture Industries Sp. z o.o. ul. Mokra 7, 0509 Łomianki Kiełpin tel , fax , venture@venture.pl

69 wentylatory łazienkowe SILENT Wyposażenie dla wentylatorów ECOWATT Typ Silnik DC Lampka kontrolna Klapa zwrotna Opóźnienie czasowe regulowane Automatyczny timer Regulowany czujnik wilgotności Łożyska kulowe 100 ECOWATT CZ CRZ CHZ CZDZ CZ SILVER CRZ SILVER CHZ SILVER CDZ SILVER Charakterystyki pracy Wymiary [mm] SILENT 100, SILENT 100 ECOWATT Ciśnienie statyczne ,5,5 1,5 1 0, ,00 0,01 0,0 Q [m/h] Q [m/s] SILENT Ciśnienie statyczne Q [m/h] 0,00 0,01 0,0 0,0 0,04 0,05 Q [m/s] 47

70 wentylatory łazienkowe SILENT Charakterystyki pracy Wymiary [mm] SILENT 00, SILENT 00 PLUS Ciśnienie statyczne Q [m/h] 0,00 0,0 0,04 0,06 0,08 Q [m/s] 46 Venture Industries Sp. z o.o. ul. Mokra 7, 0509 Łomianki Kiełpin tel , fax , venture@venture.pl

71 T³umiki akustyczne do okr¹g³ych przewodów wentylacyjnych TAR Atest Higieniczny: HK/B/075/01/010 TAR s¹ przeznaczone do t³umienia ha³asu przenoszonego przez przewody okr¹g³e instalacji wentylacyjnej. S¹ umieszczane pomiêdzy wentylatorem a przewodami wentylacyjnymi nawiewnymi lub wyci¹gowymi oraz przed nawiewnikami dostarczaj¹cymi powietrze do pomieszczeñ o wysokich wymaganiach komfortu akustycznego. T³umik akustyczny TAR z przy³¹czem ko³nierzowym. SMAY Sp. z o.o. / ul. Ciep³ownicza 9 / 1587 Kraków tel / fax / info@smay.eu

72 T³umiki akustyczne TAR Wykonanie Obudowa zewnêtrzna t³umika jest wykonana z blachy ocynkowanej. We wnêtrzu obudowy znajduje siê wk³ad t³umi¹cy z niepalnego materia³u dÿwiêkoch³onnego zabezpieczony przes³on¹ z perforowanej blachy ocynkowanej. Standardowo TAR s¹ wyposa one w przy³¹cza nyplowe dostosowane do znormalizowanych œrednic przewodów okr¹g³ych typu spiro. Na zamówienie mo liwe jest wykonanie t³umików z przy³¹czami mufowymi lub ko³nierzowymi. Zastosowanie Obudowa t³umika jest wykonana w klasie szczelnoœci A i pozwala na stosowanie t³umików TAR przy ciœnieniu wewn¹trz instalacji wentylacyjnej do 60 Pa. Zaleca siê stosowanie t³umików TAR przy prêdkoœciach przep³ywu powietrza nie przekraczaj¹cych 1 m/s. Monta T³umiki TAR mo na montowaæ w pozycji pionowej lub poziomej przy pomocy zawiesi. Wymiary i masa w³asna 76 wersja 5..5

73 Dobór TAR wersja

74 Dobór TAR 78 wersja 5..5

75 Dobór TAR Wartoœci t³umienia w db w pasmach czêstotliwoœci D³ugoœæ t³umika Czêstotliwoœæ Œrednica przy³¹cza d [mm] [mm] [Hz] L = 500 L = 1000 L = Szumy w³asne t³umików L w [db(a)] Œrednica t³umika [mm] Szumy w³asne t³umików TR dla przep³ywów innych ni podanych w tabeli nale y wyznaczyæ metod¹ interpolacji. wersja

76 Akcesoria i sposób zamówienia TAR Przy zamówieniu nale y podaæ informacje wed³ug poni szego sposobu: Gdzie: <od> TAR <od > < L > < J> œrednica wewnêtrzna t³umika w mm: 80, 100, 15, 160, 00, 50, 15, 400, 500, 60, <L> d³ugoœæ t³umika w mm: 500, 1000, 1500 lub niestandardowa <J> przy³¹cze: * brak = nypel M = mufa K = ko³nierz * wartoœci opcjonalne, w przypadku ich nie podania zostan¹ zastosowane wartoœci domyœlne Przyk³ad zamówienia: TAR M 70 wersja 5..5

77 wentylatory kanałowe TD SILENT Zastosowanie Wentylator kanałowy przeznaczony do wentylacji pomieszczeń o niskim stopniu zapylenia, przystosowany do montażu w pozycji pionowej lub poziomej w kanałach wentylacyjnych o średnicach od 100 do 15 mm. TD SILENT charakteryzują się bardzo niskim poziomem hałasu. Wentylatory TD SILENT dzięki zwartej budowie i małej wysokości polecane są do montażu w sufitach podwieszanych. Idealne do wentylacji budynków użyteczności publicznej, bibliotek, sal konferencyjnych, biur, restauracji, sal szkolnych, studiów dźwiękowych. Konstrukcja Oryginalna konstrukcja umożliwia konserwację bez konieczności demontażu kanałów wentylacyjnych. Obudowy TD SILENT wykonane są z polipropylenu (modele od 50 do 1000) lub blachy stalowej malowanej farbą epoksydową (modele 100,000), natomiast wirnik z tworzywa sztucznego ABS lub aluminium. Dzięki zastosowaniu nowatorskich rozwiązań konstrukcyjnych charakterystycznych dla technologii SilentS&P (m.in. mocowania antywibracyjne silnika, aerodynamiczna geometria wnętrza, zintegrowany zespół tłumików wewnętrznych) charakteryzują się niskim poziomem emitowanego hałasu i drgań. Przyłącza wentylatora są wyposażone w łączniki elastyczne z szybkozłączkami opaski "Quickfix" umożliwiające montaż wentylatora w kanale bez używania narzędzi. Dostępne modele jednobiegowe z regulowanym opóźnienie czasowym (10min). Silnik elektryczny Wentylatory TD SILENT wyposażone są w jednofazowe 0, 50Hz, dwubiegowe silniki o stopniu ochrony IP44 i klasie izolacji uzwojenia B (modele od 50 do 1000) lub F (modele 100,000). Silniki wyposażone w łożyska kulkowe. Wszystkie silniki przystosowane do napięciowej regulacji prędkości obrotowej (poza wentylatorami TD SILENT T wyposażonymi w regulowane opóźnienie czasowe). Wszystkie silniki posiadają termiczne zabezpieczenie uzwojenia przed przeciążeniem topikowe w modelach 50 i 50 i bezpiecznik automatyczny w pozostałych modelach. Konstrukcja kompaktowej puszki przyłączeniowej umożliwia podłączenie przewodu zasilającego z dowolnej o strony 60 (tylko modele od 50 do 1000). Schemat podłączenia elektrycznego rys. 1, 1a, str Modele montaż Opaski zaciskowe na ssaniu i tłoczeniu z materiałem elastycznym absorbującym drgania Konstrukcja wsporcza Skrzynka zaciskowa, o obracająca sie o 60 Akcesoria filtr zest. filtr. nagrzewnica klapa zwrotna złącze pdrg. tłumik kratka anemostat nawiewny przepustnica DF DFK... +EU DH CAR ACOP PL AKUCOMP KWO CKT/CKK IRIS str. 14 str. 15 str. 17 str. 18 str. 17 str. 1 str. 845 str. 80 str. 19 regulator regulator regulator higrostat czujnik termostat termostat TWIN BASE prestostat REGUL REB RMB HIG SQA TS TK1 str. 80 str. 814 str. 814 str. 818 str. 818 str. 818 str. 818 str. 5 str Venture Industries Sp. z o.o. ul. Mokra 7, 0509 Łomianki Kiełpin tel , fax , venture@venture.pl
