STEROWANIE GRZEJNIKAMI Z WENTYLATORAMI

Transkrypt

1 STEROWAIE GRZEJIKAMI Z WETYATORAMI Sterowanie mocą grzewczą urządzeń wyposażonych w wentylatory polega na załączaniu i wyłączaniu wentylatorów, a także na zmianie ich prędkości obrotowej. Sterowanie pracą urządzeń dokonywane jest w odniesieniu do temperatury powietrza w pomieszczeniu, przy założeniu stałej dostępności czynnika grzewczego dla ogrzewania lub chłodniczego dla chłodzenia. ZASTOSOWAIE ZAWORÓW iezbędne jest zastosowanie dla każdego urządzenia PK..OC standardowych zaworów odcinających i zaworu termostatycznego dla zapewnienia właściwej regulacji przepływu dzięki nastawie wstępnej. Zastosowanie standardowych głowic termostatycznych dla zaworów nie jest możliwe. Opcjonalnie stosuje się siłowniki termiczne, które otwierają i zamykają przepływ czynnika równocześnie z załączeniem wentylatorów. ZASADA DZIAŁAIA Kiedy temperatura w pomieszczeniu spadnie poniżej oczekiwanej wartości (lub wzrośnie powyżej w przypadku chłodzenia) termostat umieszczony w punkcie referencyjnym pomieszczenia ogrzewanego / chłodzonego włącza ogrzewanie (chłodzenie) przez załączenie wentylatorów na ustalonej prędkości obrotowej (dostępne są 3 poziomy do wyboru ręcznego, w przypadku urządzeń programowalnych zalecane jest wybranie opcji automatycznego przełączania biegów). W przypadku, gdy czynnik grzewczy ma temperaturę poniżej 35 C wentylatory nie załączą się, ponieważ obwód zasilania silników jest rozłączony przez progowy czujnik temperatury na elemencie konwektorowym. Klimakonwektory dodatkowo wyposażone są w progowy czujnik temperatury dla czynnika chłodniczego. Wszystkie urządzenia PK..OC mogą być zasilane napięciem prądu stałego 13 V lub 24 V. owo opracowany system zasilania, przy napięciu 24V prądu stałego, zapewnia: bezpieczne napięcie zasilania, łatwą instalację i wyższą niezawodność dzięki prostemu schematowi elektryczny i mniejszej liczbie elementów systemu, możliwość bezpiecznego prowadzenia instalacji na większe odległości. SYSTEM 24 V DC W pomieszczeniu ogrzewanym: termostat Siemens RDG 160T SYSTEM 13 V DC W pomieszczeniu ogrzewanym: wybrany termostat W rozdzielnicy elektrycznej: zasilacz 24V DC W rozdzielnicy elektrycznej: zasilacz 12V DC moduł RBox Silniki wentylatorów zasilane są napięciem 13 V / 24 V, o ich uruchomieniu i prędkości obrotowej decyduje prąd sterujący (0 10 V). W systemie 24V DC prąd sterujący jest generowany przez termostat RDG 160T. W systemie 13V DC prąd sterujący jest generowany przez moduł RBox, który jest centralnym elementem przyłączeniowym, wymagającym zasilania 230 V AC, do którego podłączone są wszystkie składniki systemu. DOBÓR ZASIACZY Aby wybrać zasilacz właściwej mocy należy zsumować moce poboru prądu podane w tabelach stosowanych urządzeń i zastosować zasilacz o mocy przekraczającej uzyskaną sumę. W przypadku stosowania siłowników termicznych na zaworach należy dodać 2W na każdy siłownik. Jeśli we współpracy z jednym termostatem stosowana jest większa liczba urządzeń PK..OC, zalecane jest zastosowanie urządzeń systemu 24 V DC.

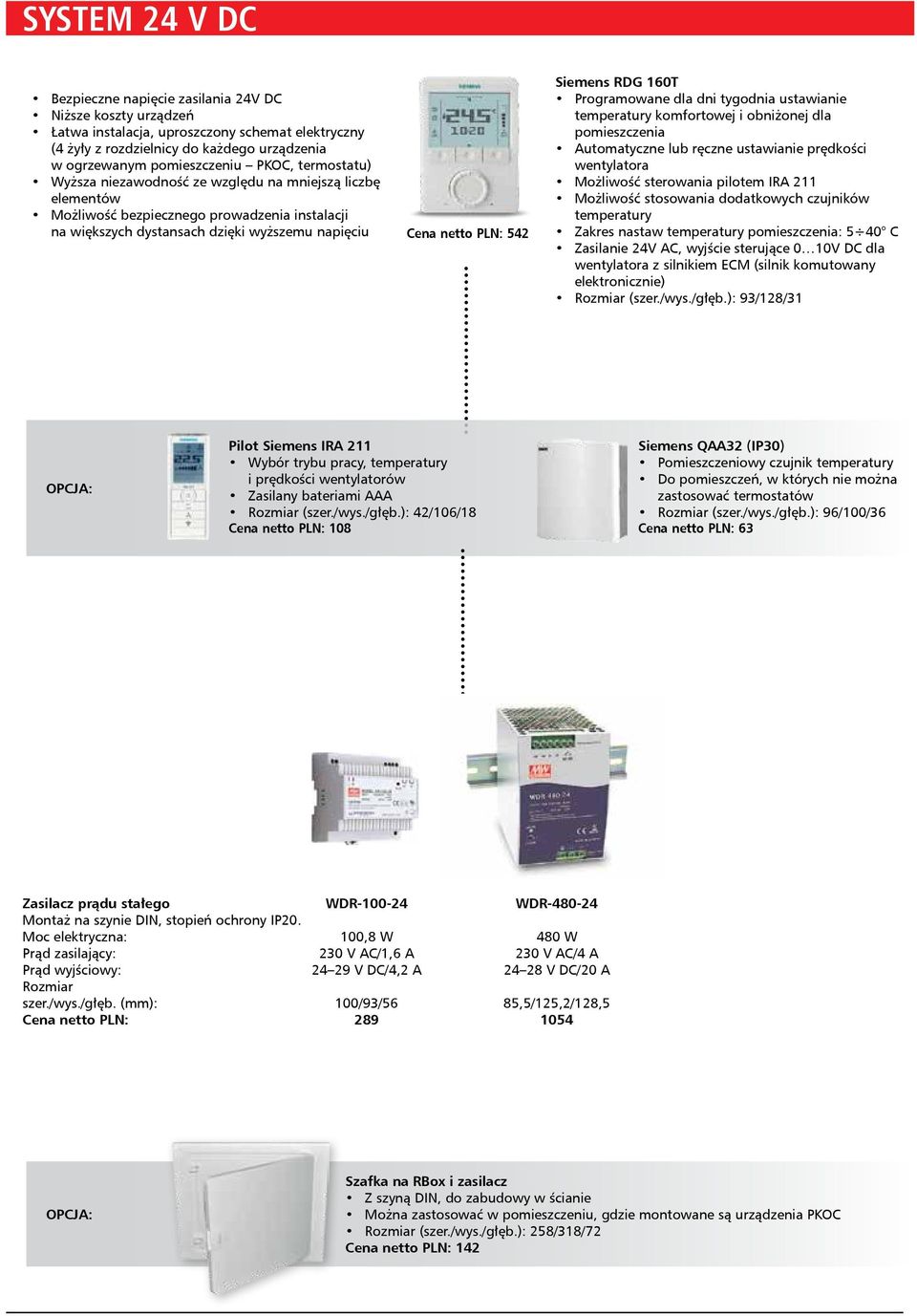

2 SYSTEM 24 V DC Bezpieczne napięcie zasilania 24V DC iższe koszty urządzeń Łatwa instalacja, uproszczony schemat elektryczny (4 żyły z rozdzielnicy do każdego urządzenia w ogrzewanym pomieszczeniu PKOC, termostatu) Wyższa niezawodność ze względu na mniejszą liczbę elementów Możliwość bezpiecznego prowadzenia instalacji na większych dystansach dzięki wyższemu napięciu Cena netto P: 542 Siemens RDG 160T Programowane dla dni tygodnia ustawianie temperatury komfortowej i obniżonej dla pomieszczenia Automatyczne lub ręczne ustawianie prędkości wentylatora Możliwość sterowania pilotem IRA 211 Możliwość stosowania dodatkowych czujników temperatury Zakres nastaw temperatury pomieszczenia: 5 40 C Zasilanie 24V AC, wyjście sterujące 0 10V DC dla wentylatora z silnikiem ECM (silnik komutowany elektronicznie) Rozmiar (szer./wys./głęb.): 93/128/31 OPCJA: Pilot Siemens IRA 211 Wybór trybu pracy, temperatury i prędkości wentylatorów Zasilany bateriami AAA Rozmiar (szer./wys./głęb.): 42/106/18 Cena netto P: 108 Siemens QAA32 (IP30) Pomieszczeniowy czujnik temperatury Do pomieszczeń, w których nie można zastosować termostatów Rozmiar (szer./wys./głęb.): 96/100/36 Cena netto P: 63 Zasilacz prądu stałego WDR WDR Montaż na szynie DI, stopień ochrony IP20. Moc elektryczna: 100,8 W 480 W Prąd zasilający: 230 V AC/1,6 A 230 V AC/4 A Prąd wyjściowy: V DC/4,2 A V DC/20 A Rozmiar szer./wys./głęb. (mm): 100/93/56 85,5/125,2/128,5 Cena netto P: OPCJA: Szafka na RBox i zasilacz Z szyną DI, do zabudowy w ścianie Można zastosować w pomieszczeniu, gdzie montowane są urządzenia PKOC Rozmiar (szer./wys./głęb.): 258/318/72 Cena netto P: 142

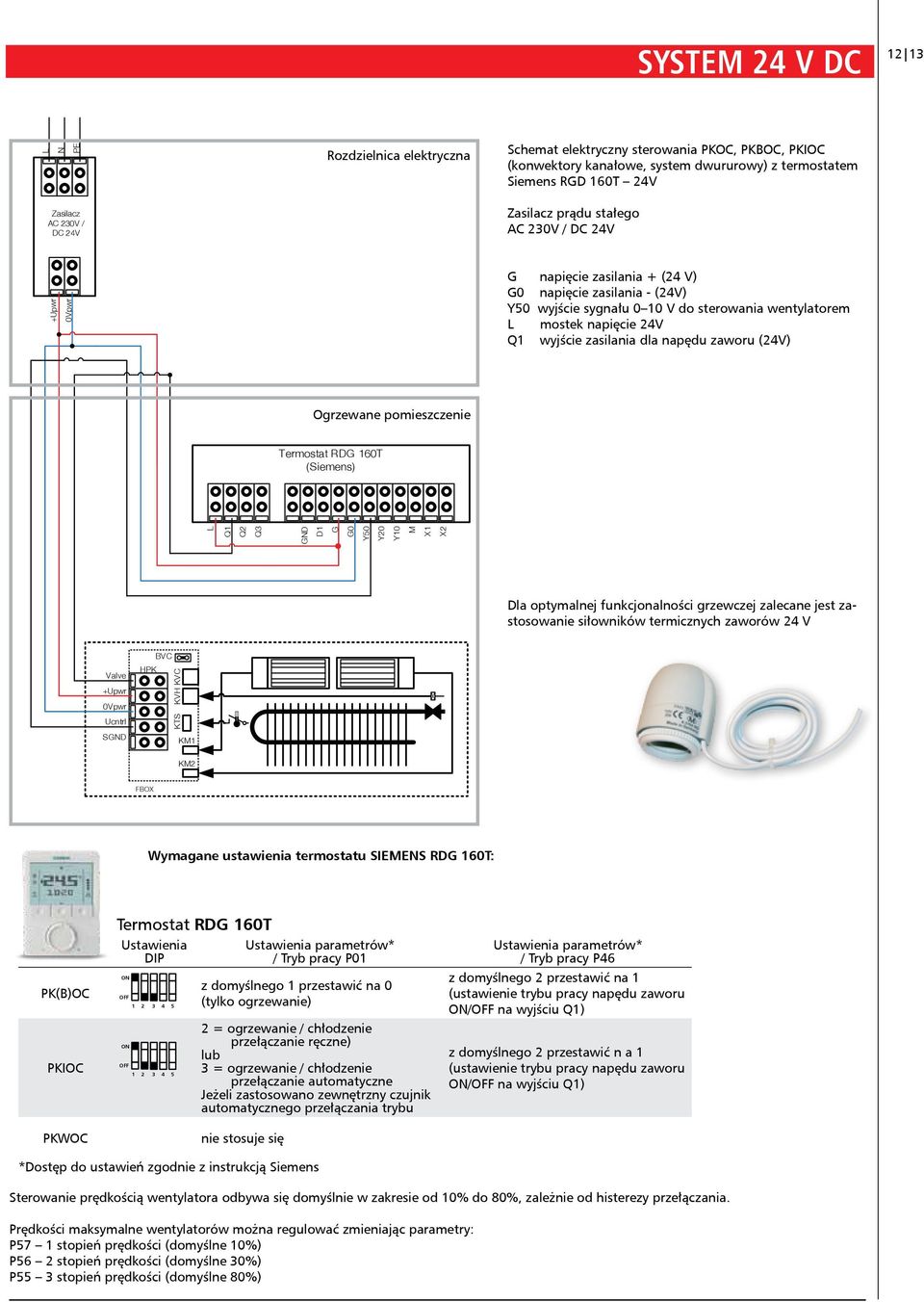

3 SYSTEM 24 V DC Rozdzielnica elektryczna Schemat elektryczny sterowania PKOC, PKBOC, PKIOC (konwektory kanałowe, system dwururowy) z termostatem Siemens RGD 160T 24V Zasilacz AC 230V / DC 24V Zasilacz prądu stałego AC 230V / DC 24V G napięcie zasilania + (24 V) G0 napięcie zasilania - (24V) Y50 wyjście sygnału 0 10 V do sterowania wentylatorem mostek napięcie 24V Q1 wyjście zasilania dla napędu zaworu (24V) Ogrzewane pomieszczenie Termostat RDG 160T (Siemens) Q1 Q2 Q3 GD D1 G G0 Y50 Y20 Y10 M X1 X2 Dla optymalnej funkcjonalności grzewczej zalecane jest zastosowanie siłowników termicznych zaworów 24 V SGD KTS KVH KVC Wymagane ustawienia termostatu SIEMES RDG 160T: PK(B)OC PKIOC PKWOC Termostat RDG 160T Ustawienia DIP O O Ustawienia parametrów* / Tryb pracy P01 z domyślnego 1 przestawić na 0 (tylko ogrzewanie) 2 = ogrzewanie / chłodzenie przełączanie ręczne) lub 3 = ogrzewanie / chłodzenie przełączanie automatyczne Jeżeli zastosowano zewnętrzny czujnik automatycznego przełączania trybu nie stosuje się Ustawienia parametrów* / Tryb pracy P46 z domyślnego 2 przestawić na 1 (ustawienie trybu pracy napędu zaworu O/ na wyjściu Q1) z domyślnego 2 przestawić n a 1 (ustawienie trybu pracy napędu zaworu O/ na wyjściu Q1) *Dostęp do ustawień zgodnie z instrukcją Siemens Sterowanie prędkością wentylatora odbywa się domyślnie w zakresie od 10% do 80%, zależnie od histerezy przełączania. Prędkości maksymalne wentylatorów można regulować zmieniając parametry: P57 1 stopień prędkości (domyślne 10%) P56 2 stopień prędkości (domyślne 30%) P55 3 stopień prędkości (domyślne 80%)

4 SYSTEM 13 V DC KROK 1 Wybór termostatu pomieszczeniowego naściennego dla każdego pomieszczenia ogrzewanego/chłodzonego za pomocą PK..OC. Wybór w oparciu o preferencje dotyczące funkcji i wyglądu. Wszystkie urządzenia wykonane są w II klasie bezpieczeństwa wg E i mają stopień ochrony obudowy IP30 wg E Wszystkie wykonane są z tworzywa w kolorze białym RA Pełna specyfikacja techniczna dostępna w materiałach firmy Siemens. Cena netto P: 155 Cena netto P: 516 Cena netto P: 503 Siemens RAB11 Ustawianie pokrętłem bieżącej, oczekiwanej temperatury powietrza w pomieszczeniu Ustawianie prędkości wentylatora przełącznikiem 3-pozycyjnym Przełącznik grzanie/chłodzenie Zakres nastaw temperatury pomieszczenia: 8 30 C apięcie przełączane do 250 V, prąd: 0,2 6(2) A Rozmiar (szer./wys./głęb.): 96/110/35,4 ie obsługuje PKWOC Siemens RDF 600 Programowane dla dni tygodnia, ustawianie temperatury komfortowej i obniżonej dla pomieszczenia Automatyczne lub ręczne ustawianie prędkości wentylatora Możliwość sterowania pilotem IRA 211 Możliwość stosowania dodatkowych czujników temperatury Zakres nastaw temperatury pomieszczenia: 5 40 C apięcie przełączane do 250 V, prąd: maks. 5(4) A Rozmiar po zamontowaniu (szer./wys./ głęb.): 86/86/16; montaż w standardowej puszce podtynkowej o średnicy 50 mm Siemens RDG 100T Programowane dla dni tygodnia ustawianie temperatury komfortowej i obniżonej dla pomieszczenia Automatyczne lub ręczne ustawianie prędkości wentylatora Możliwość sterowania pilotem IRA 211 Możliwość stosowania dodatkowych czujników temperatury Zakres nastaw temperatury pomieszczenia: 5 40 C apięcie przełączane do 250 V, prąd: maks. 5(4) A Rozmiar (szer./wys./głęb.): 93/128/31 OPCJA: Pilot Siemens IRA 211 Współpracuje z RDF 600 i RDG 100T Wybór trybu pracy, temperatury i prędkości wentylatorów Zasilany bateriami AAA Rozmiar (szer./wys./głęb.): 42/106/18 Cena netto P: 108 Siemens QAA32 (IP30) Pomieszczeniowy czujnik temperatury Do pomieszczeń, w których nie można zastosować termostatów Współpracuje z RDF 600 i RDG 100T Rozmiar (szer./wys./głęb.): 96/100/36 Cena netto P: 63 KROK 2 Centralnym elementem sterowania jest moduł przyłączeniowy RBox, który generuje sygnał sterujący pracą PK..OC. RBox jest konieczny do każdego termostatu. KROK 3 Wybór odpowiedniej mocy zasilacza prądu stałego, ewentualnie w przypadku sterowania większą ilością urządzeń PK(B)OC dobór kilku zasilaczy. Zasady doboru patrz str. 16. Cena netto P: 286 Moduł RBox Centralny moduł sterujący z separatorem optycznym Prąd zasilający: 230 V Prąd wyjściowy (sygnałowy): 0 10 V 3 potencjometry do precyzyjnego ustawiania prędkości wentylatorów Rozmiar (szer./wys./głęb.): 52/23/40 Stopień ochrony IP20 Montaż na szynie DI Zasilacz prądu stałego DR 60 DR 100 Montaż na szynie DI, stopień ochrony IP20. apięcie należy ustawić na 13 V. Moc elektryczna: 60 W 100 W Prąd zasilający: 230 V AC/0,88 A 230 V AC/1,6 A Prąd wyjściowy: 11,1 13,2 V DC/4 A V DC/6,7 A Rozmiar szer./wys./głęb. (mm): 73/93/56 100/93/56 Cena netto P: OPCJA: Szafka na RBox i zasilacz Z szyną DI, do zabudowy w ścianie Można zastosować w pomieszczeniu, gdzie montowane są urządzenia PKOC Rozmiar (szer./wys./głęb.): 258/318/72 Cena netto P: 142

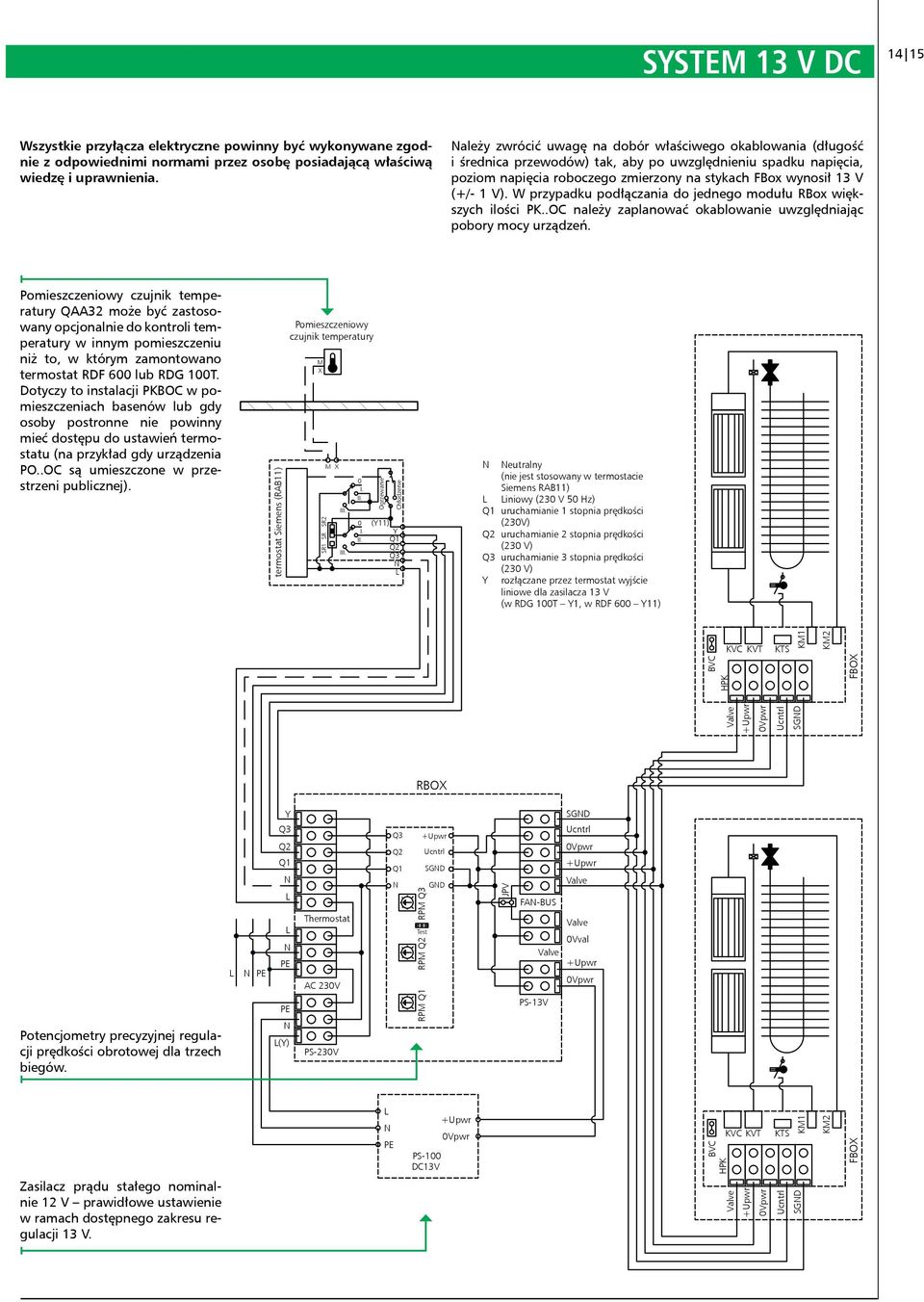

5 SYSTEM 13 V DC Wszystkie przyłącza elektryczne powinny być wykonywane zgodnie z odpowiednimi normami przez osobę posiadającą właściwą wiedzę i uprawnienia. ależy zwrócić uwagę na dobór właściwego okablowania (długość i średnica przewodów) tak, aby po uwzględnieniu spadku napięcia, poziom napięcia roboczego zmierzony na stykach FBox wynosił 13 V (+/- 1 V). W przypadku podłączania do jednego modułu RBox większych ilości PK..OC należy zaplanować okablowanie uwzględniając pobory mocy urządzeń. Pomieszczeniowy czujnik temperatury QAA32 może być zastosowany opcjonalnie do kontroli temperatury w innym pomieszczeniu niż to, w którym zamontowano termostat RDF 600 lub RDG 100T. Dotyczy to instalacji PKBOC w pomieszczeniach basenów lub gdy osoby postronne nie powinny mieć dostępu do ustawień termostatu (na przykład gdy urządzenia PO..OC są umieszczone w przestrzeni publicznej). termostat Siemens (RAB11) Pomieszczeniowy czujnik temperatury M X SR1 SR SR2 M X III. III. 0 I. II. 0 I. II. Ogrzewanie Chłodzenie (Y11) Y Q1 Q2 Q3 eutralny (nie jest stosowany w termostacie Siemens RAB11) iniowy (230 V 50 Hz) Q1 uruchamianie 1 stopnia prędkości (230V) Q2 uruchamianie 2 stopnia prędkości (230 V) Q3 uruchamianie 3 stopnia prędkości (230 V) Y rozłączane przez termostat wyjście liniowe dla zasilacza 13 V (w RDG 100T Y1, w RDF 600 Y11) KVC KVT KTS SGD RBOX Potencjometry precyzyjnej regulacji prędkości obrotowej dla trzech biegów. Y Q3 Q2 Q1 (Y) Thermostat AC 230V PS-230V Q3 Q2 Q1 SGD RPM Q1 RPM Q2 RPM Q3 Test GD JPV FA-BUS PS-13V SGD 0Vval Zasilacz prądu stałego nominalnie 12 V prawidłowe ustawienie w ramach dostępnego zakresu regulacji 13 V. PS-100 DC13V KVC KVT KTS SGD

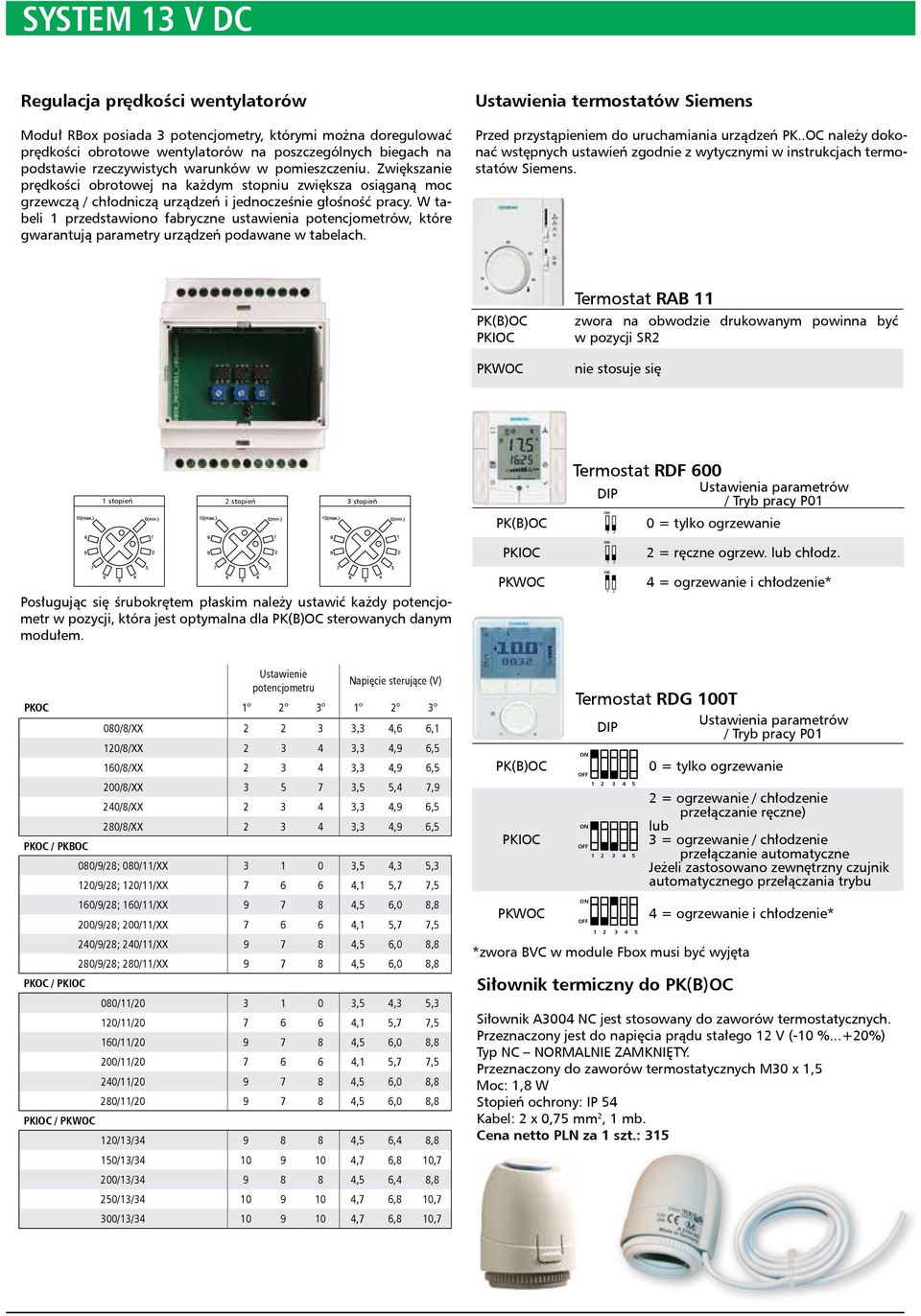

6 SYSTEM 13 V DC Regulacja prędkości wentylatorów Moduł RBox posiada 3 potencjometry, którymi można doregulować prędkości obrotowe wentylatorów na poszczególnych biegach na podstawie rzeczywistych warunków w pomieszczeniu. Zwiększanie prędkości obrotowej na każdym stopniu zwiększa osiąganą moc grzewczą / chłodniczą urządzeń i jednocześnie głośność pracy. W tabeli 1 przedstawiono fabryczne ustawienia potencjometrów, które gwarantują parametry urządzeń podawane w tabelach. Ustawienia termostatów Siemens Przed przystąpieniem do uruchamiania urządzeń PK..OC należy dokonać wstępnych ustawień zgodnie z wytycznymi w instrukcjach termostatów Siemens. PK(B)OC PKIOC PKWOC Termostat RAB 11 zwora na obwodzie drukowanym powinna być w pozycji SR2 nie stosuje się 1 stopień 2 stopień 3 stopień PK(B)OC Termostat RDF 600 DIP Ustawienia parametrów / Tryb pracy P01 O 0 = tylko ogrzewanie 1 2 PKIOC O = ręczne ogrzew. lub chłodz. Posługując się śrubokrętem płaskim należy ustawić każdy potencjometr w pozycji, która jest optymalna dla PK(B)OC sterowanych danym modułem. PKWOC O = ogrzewanie i chłodzenie* Ustawienie apięcie sterujące (V) potencjometru PKOC /8/XX ,3 4,6 6,1 120/8/XX ,3 4,9 6,5 160/8/XX ,3 4,9 6,5 200/8/XX ,5 5,4 7,9 240/8/XX ,3 4,9 6,5 280/8/XX ,3 4,9 6,5 PKOC / PKBOC 080/9/28; 080/11/XX ,5 4,3 5,3 120/9/28; 120/11/XX ,1 5,7 7,5 160/9/28; 160/11/XX ,5 6,0 8,8 200/9/28; 200/11/XX ,1 5,7 7,5 240/9/28; 240/11/XX ,5 6,0 8,8 280/9/28; 280/11/XX ,5 6,0 8,8 PKOC / PKIOC 080/11/ ,5 4,3 5,3 120/11/ ,1 5,7 7,5 160/11/ ,5 6,0 8,8 200/11/ ,1 5,7 7,5 240/11/ ,5 6,0 8,8 280/11/ ,5 6,0 8,8 PKIOC / PKWOC 120/13/ ,5 6,4 8,8 150/13/ ,7 6,8 10,7 200/13/ ,5 6,4 8,8 250/13/ ,7 6,8 10,7 300/13/ ,7 6,8 10,7 PK(B)OC PKIOC PKWOC Termostat RDG 100T DIP Ustawienia parametrów / Tryb pracy P01 O O O 0 = tylko ogrzewanie *zwora w module Fbox musi być wyjęta Siłownik termiczny do PK(B)OC 2 = ogrzewanie / chłodzenie przełączanie ręczne) lub 3 = ogrzewanie / chłodzenie przełączanie automatyczne Jeżeli zastosowano zewnętrzny czujnik automatycznego przełączania trybu 4 = ogrzewanie i chłodzenie* Siłownik A3004 C jest stosowany do zaworów termostatycznych. Przeznaczony jest do napięcia prądu stałego 12 V (-10 %...+20%) Typ C ORMAIE ZAMKIĘTY. Przeznaczony do zaworów termostatycznych M30 x 1,5 Moc: 1,8 W Stopień ochrony: IP 54 Kabel: 2 x 0,75 mm 2, 1 mb. Cena netto P za 1 szt.: 315

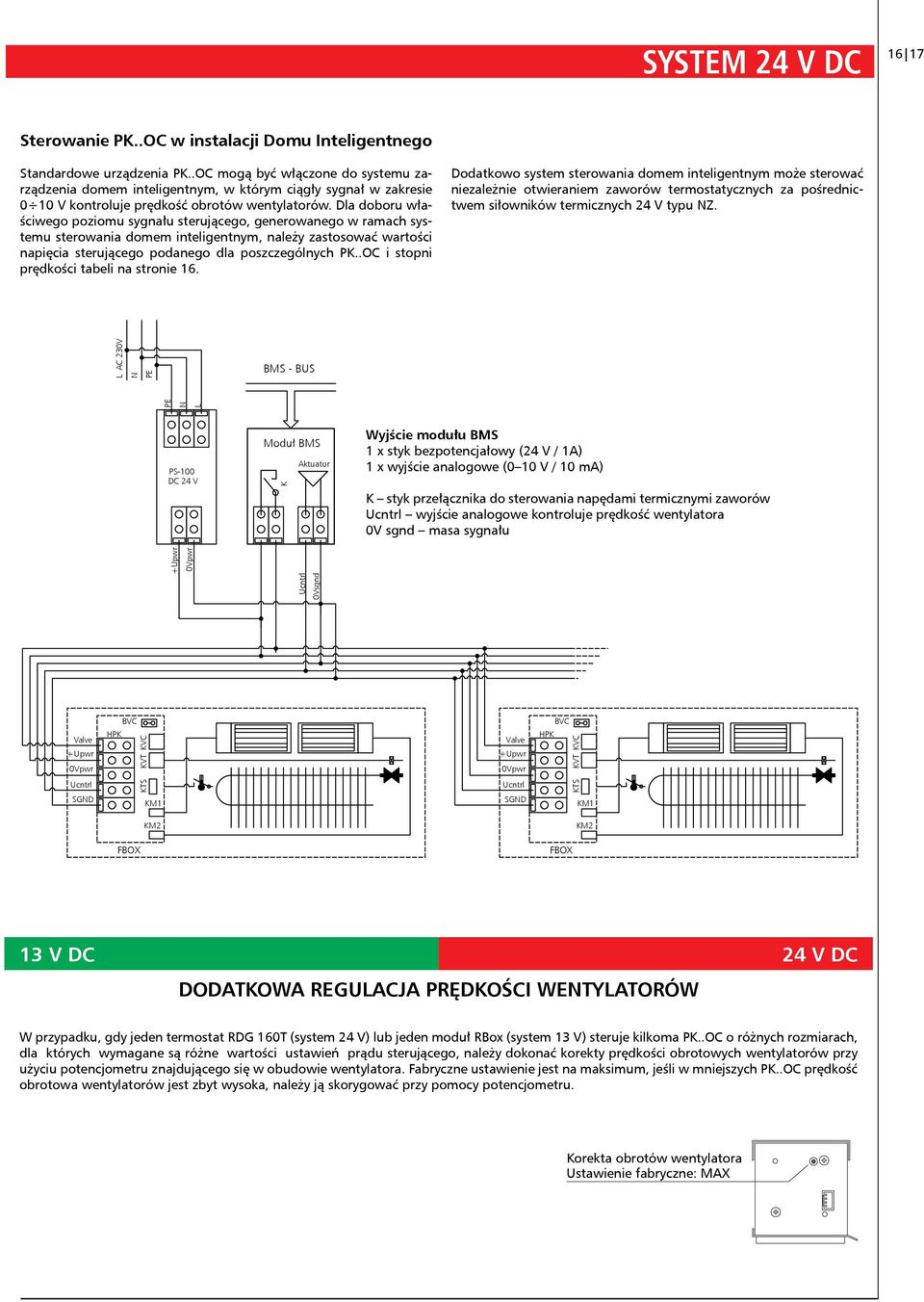

7 SYSTEM 24 V DC Sterowanie PK..OC w instalacji Domu Inteligentnego Standardowe urządzenia PK..OC mogą być włączone do systemu zarządzenia domem inteligentnym, w którym ciągły sygnał w zakresie 0 10 V kontroluje prędkość obrotów wentylatorów. Dla doboru właściwego poziomu sygnału sterującego, generowanego w ramach systemu sterowania domem inteligentnym, należy zastosować wartości napięcia sterującego podanego dla poszczególnych PK..OC i stopni prędkości tabeli na stronie 16. Dodatkowo system sterowania domem inteligentnym może sterować niezależnie otwieraniem zaworów termostatycznych za pośrednictwem siłowników termicznych 24 V typu Z. AC 230V BMS - BUS PS-100 DC 24 V Moduł BMS K Aktuator Wyjście modułu BMS 1 x styk bezpotencjałowy (24 V / 1A) 1 x wyjście analogowe (0 10 V / 10 ma) K styk przełącznika do sterowania napędami termicznymi zaworów wyjście analogowe kontroluje prędkość wentylatora 0V sgnd masa sygnału 0Vsgnd KVT KVC KVT KVC SGD KTS SGD KTS 13 V DC 24 V DC DODATKOWA REGUACJA PRĘDKOŚCI WETYATORÓW W przypadku, gdy jeden termostat RDG 160T (system 24 V) lub jeden moduł RBox (system 13 V) steruje kilkoma PK..OC o różnych rozmiarach, dla których wymagane są różne wartości ustawień prądu sterującego, należy dokonać korekty prędkości obrotowych wentylatorów przy użyciu potencjometru znajdującego się w obudowie wentylatora. Fabryczne ustawienie jest na maksimum, jeśli w mniejszych PK..OC prędkość obrotowa wentylatorów jest zbyt wysoka, należy ją skorygować przy pomocy potencjometru. Korekta obrotów wentylatora Ustawienie fabryczne: MAX

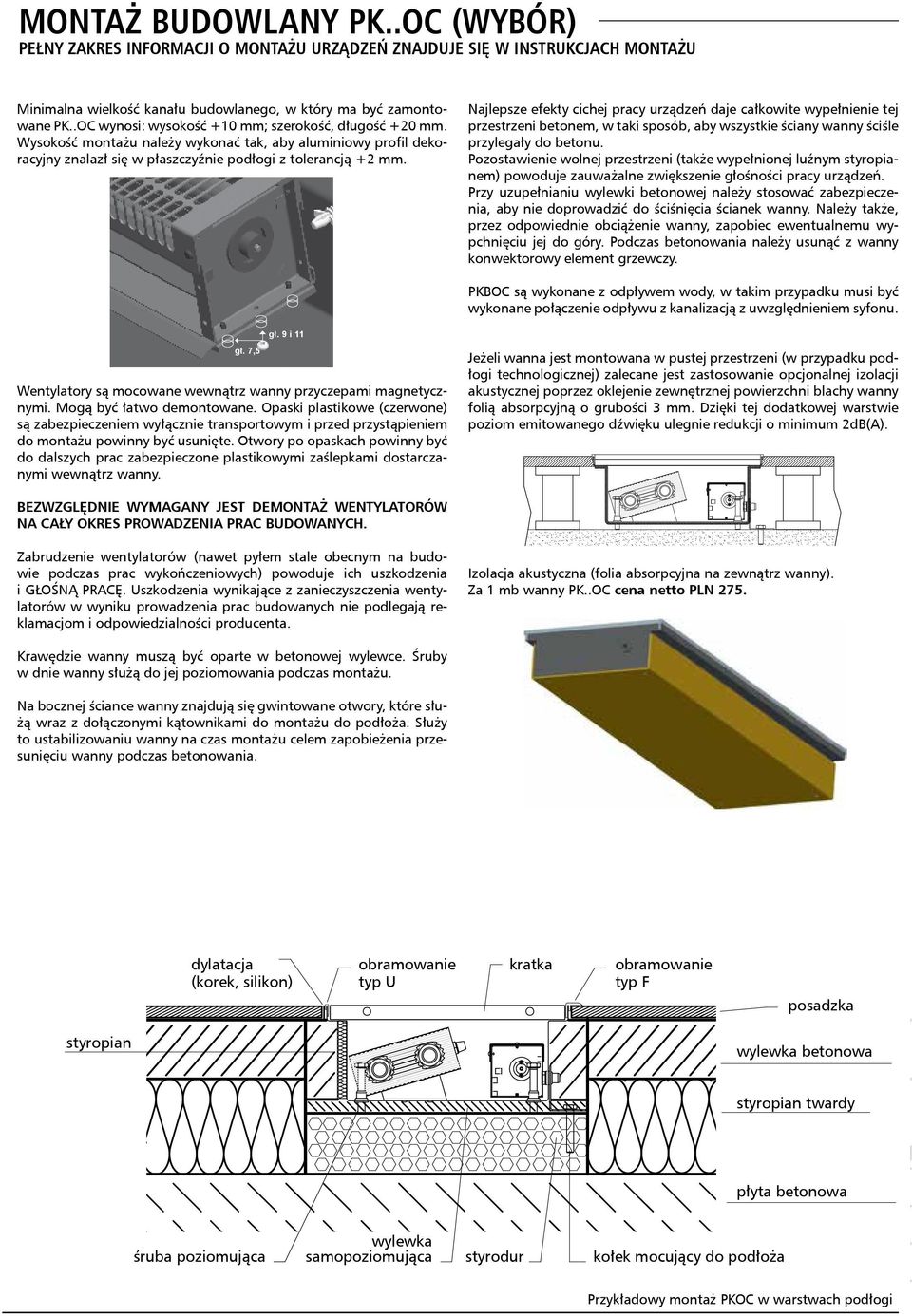

8 MOTAŻ BUDOWAY PK..OC (WYBÓR) ŁY ZAKRES IFORMACJI O MOTAŻU URZĄDZEŃ ZAJDUJE SIĘ W ISTRUKCJACH MOTAŻU Minimalna wielkość kanału budowlanego, w który ma być zamontowane PK..OC wynosi: wysokość +10 mm; szerokość, długość +20 mm. Wysokość montażu należy wykonać tak, aby aluminiowy profil dekoracyjny znalazł się w płaszczyźnie podłogi z tolerancją +2 mm. ajlepsze efekty cichej pracy urządzeń daje całkowite wypełnienie tej przestrzeni betonem, w taki sposób, aby wszystkie ściany wanny ściśle przylegały do betonu. Pozostawienie wolnej przestrzeni (także wypełnionej luźnym styropianem) powoduje zauważalne zwiększenie głośności pracy urządzeń. Przy uzupełnianiu wylewki betonowej należy stosować zabezpieczenia, aby nie doprowadzić do ściśnięcia ścianek wanny. ależy także, przez odpowiednie obciążenie wanny, zapobiec ewentualnemu wypchnięciu jej do góry. Podczas betonowania należy usunąć z wanny konwektorowy element grzewczy. PKBOC są wykonane z odpływem wody, w takim przypadku musi być wykonane połączenie odpływu z kanalizacją z uwzględnieniem syfonu. gł. 7,5 gł. 9 i 11 Wentylatory są mocowane wewnątrz wanny przyczepami magnetycznymi. Mogą być łatwo demontowane. Opaski plastikowe (czerwone) są zabezpieczeniem wyłącznie transportowym i przed przystąpieniem do montażu powinny być usunięte. Otwory po opaskach powinny być do dalszych prac zabezpieczone plastikowymi zaślepkami dostarczanymi wewnątrz wanny. Jeżeli wanna jest montowana w pustej przestrzeni (w przypadku podłogi technologicznej) zalecane jest zastosowanie opcjonalnej izolacji akustycznej poprzez oklejenie zewnętrznej powierzchni blachy wanny folią absorpcyjną o grubości 3 mm. Dzięki tej dodatkowej warstwie poziom emitowanego dźwięku ulegnie redukcji o minimum 2dB(A). BEZWZGĘDIE WYMAGAY JEST DEMOTAŻ WETYATORÓW A CAŁY OKRES PROWADZEIA PRAC BUDOWAYCH. Zabrudzenie wentylatorów (nawet pyłem stale obecnym na budowie podczas prac wykończeniowych) powoduje ich uszkodzenia i GŁOŚĄ PRACĘ. Uszkodzenia wynikające z zanieczyszczenia wentylatorów w wyniku prowadzenia prac budowanych nie podlegają reklamacjom i odpowiedzialności producenta. Izolacja akustyczna (folia absorpcyjna na zewnątrz wanny). Za 1 mb wanny PK..OC cena netto P 275. Krawędzie wanny muszą być oparte w betonowej wylewce. Śruby w dnie wanny służą do jej poziomowania podczas montażu. a bocznej ściance wanny znajdują się gwintowane otwory, które służą wraz z dołączonymi kątownikami do montażu do podłoża. Służy to ustabilizowaniu wanny na czas montażu celem zapobieżenia przesunięciu wanny podczas betonowania. dylatacja (korek, silikon) obramowanie typ U kratka obramowanie typ F posadzka styropian wylewka betonowa styropian twardy płyta betonowa śruba poziomująca wylewka samopoziomująca styrodur kołek mocujący do podłoża Przykładowy montaż PKOC w warstwach podłogi
