4 prowadzenie pobieranie próbek z rurociągu CQR Neotecha rozpoczęła produkcję systemów do poboru próbek dla przemysłu chemicznego i farmaceutycznego w 1976 r.

5 prowadzenie zawory do pobierania próbek z rurociągu CQR Terminologia poboru próbek Z rurociągu Ze zbiornika Z reaktora Pobieranie otwarte Pobieranie zamknięte

6 prowadzenie zawory do poboru próbek z rurociągu CQR Dlaczego stosujemy specjalne zawory do poboru próbek? Aby pobrać wiarygodną próbkę Aby chronić środowisko Aby chronić pracowników Aby zwiększyć bezpieczeństwo Aby pobrać dokładnie potrzebną wielkość próbki

7 CQR Pobór próbek z rurociągu do butelek

8 Zawory do poboru próbek z rurociągu Sapro z przyłączem do butelek

9 Zawory do poboru próbek z rurociągu Sapro z przyłączem do butelek Reprezentatywna próbka Samopowrotna dźwignia MoŜliwość załoŝenia kłódki Standardowy adapter wykonany z PTFE z gwintem ISO GL 45 Adaptery y do innych gwintów

10 Zawory do poboru próbek z rurociągu Sapro z przyłączem do butelek Maksymalne ciśnienie: 16 bar Zakres temperatur : korpus stal nierdzewna -20ºC to 200ºC : korpus wykładany -20ºC to 180ºC Certyfikat EN B

11 Cechy i zalety systemu Sapro z butelką Dźwignia ze spręŝyna samopowrotną Bezpieczeństwo Blokada dźwigni w standardzie Bezpieczeństwo Port do wykrywania wycieku Zapobieganie awaryjnego wycieku MoŜliwośc montaŝu kłódki Bezpieczeństwo

12 CQR Akcesoria do poboru prób do butelek

13 Akcesoria do poboru próbek do butelek CQR Skrzynka bezpieczeństwa ze stali nierdzewnej Bezpieczne laminowane szkło Gazoszczelna Profilowane dno z odpływem (gwint G ½ ) Opcja z zaworem odpowietrzającym Opcja z zamocowanymi rękawiczkami

14 Akcesoria do poboru próbek do butelek CQR spornik butelki do adaptera z igłą

15 Akcesoria do poboru próbek do butelek CQR Podpora butelki

16 Akcesoria do poboru próbek do butelek CQR Kosz butelki

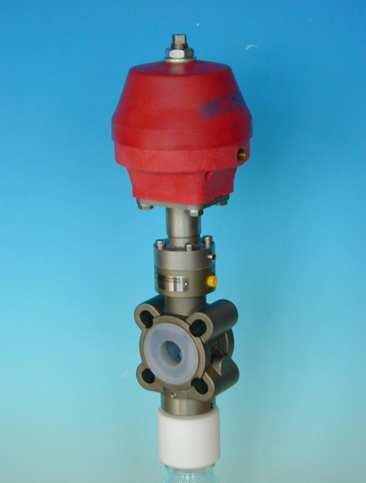

17 Akcesoria do poboru próbek do butelek CQR Sapro z napędem pneumatycznym

18 Akcesoria do poboru próbek do butelek CQR Czujnik obecności butelki Solenoid valve Pressure switch Pneumatic actuator Sapro 220V Supply pressure Throttling valve

19 CQR Pobór próbek z rurociagu do styrzykawki

20 Zawory do pobór próbek z rurociągu CQR Pobór próbek hermetyczny (do strzykawki) Pobór próbek otwarty (do butelki)

21 Zawory do pobór próbek z rurociągu CQR

22 Zawory do pobór próbek z rurociągu pobór hermetyczny (do strzykawki) Rozłączona Połączona pozycja zamknięta Połączona pozycja otwarta

23 Zawory do pobór próbek z rurociągu do strzykawki 100% reprezentatywna próbka Odporna na błędy obsługa NajwyŜszy poziom bezpieczeństwa poboru próbek Jeden rozmiar połaczenia bagnetowego pasuje do wszystkich rozmiarów zaworu

24 Cechy i zalety systemu Sapro ze strzykawką Pobór jest hermetyczny Bezpieczeństwo obsługi i środowika Strzykawka jest wygodna do uŝycia w laboratorium Łatwy montaŝ igły do dozowania próbki Połączenie bagnetowa z blokadą Eliminuje ryzyku błędu obsługi 100% bezpieczeństwa Strzykawka nie moze bycprzepełniona Nie ma ryzyka rozlania próbki

25 Akcesoria do Sapro ze strzykawką Stojak laboratoryjny Mały DuŜy

26 CQR Pobór próbek ze zbiornika

27 Zawory do poboru próbek ze zbiornika Oferowane są trzy opcje zaworu ze strzykawką

28 CQR Zawory do poboru próbek ze zbiornika do strzykawki

29 Zawory do poboru próbek ze zbiornika do strzykawki CQR Cechy i zalety Bezpieczne dwustopniowe podłączanie do zbiornika MoŜliwość przepłukania strefy międzu zaworem i zbiornikiem SpręŜyny sa odizolowane od medium Brak martwej strefy

30 CQR Pobór próbek o wysokiej temperaturze

31 Zawory do poboru próbek o wysokiej temperaturze Temp. Max. 350 ºC Materiał: stal nierdzewna lub Hasteloy Uszczelnienie grafitowe Ciśnienie max. 16 bar Zakres średnic DN25-DN100

32 CQR Pobór próbek proszkowych

33 Zawór do poboru próbek proszkowych CQR Pobiera suche próbki w aplikacjach bezciśnieniowych Określona wielkość próbki bez moŝliwości przepełnienia Łatwy montaŝ

34 Zawór do poboru próbek proszkowych

35 Zawory do poboru próbek Sapro - dzieło sztuki CQR
