INSTRUKCJA OBSŁUGI PRASA TRANSFEROWA DANE TECHNICZNE. wersja infolinia:

Transkrypt

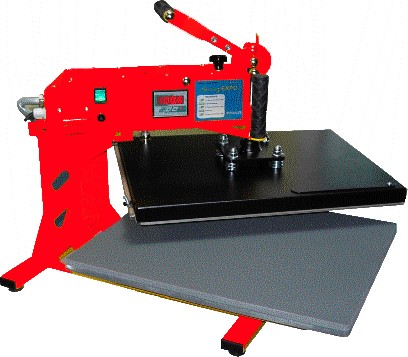

1 INSTRUKCJA OBSŁUGI PRASA TRANSFEROWA DANE TECHNICZNE Wy miar w cm x 59 x 89 cm Waga kg Napięcie zasilania VAC Moc W Bezpiecznik A Zakres tem pe ratury C Max. nacis k kg Płyta robocza x 50 cm Zakres czasu m in 59 sek Max. wahania temperatury prz y 180 C ( w ew netrzna temp. plyty grzewczej) /+3 C wersja infolinia: serwis@grawerton.pl 1 / 5

2 wersja infolinia: / 5

3 URUCHOMIENIE PRASY Zanim prasa zostanie włączona po raz pierwszy, należy skontrolować czy gniazdko nie jest uszkodzone. Prasę włącza się zielonym przyciskiem. Na wyświetlaczu pokaże się aktualna temperatura płyty grzewczej, a prasa natychmiast zacznie się rozgrzewać do ustalonej temperatury (dioda LED 1 świeci się). R E G U L A C J A N A C IS K U Wielkość nacisku reguluje się śrubą znajdującą się na maszcie prasy. Podczas ustawiania nacisku pras musi być otwarta. Obracając śrubę w prawo zwiększamy nacisk. Obracając śrubę regulacyjną w lewo zmniejszamy nacisk. UWAGA Po każdorazowej zmianie nacisku należy przeprowadzić próbę zamknięcia prasy. Ustawienie zbyt dużego nacisku może doprowadzić do uszkodzenia prasy i utrate gwarancji. KONSERWACJA PRASY Wszystkie prace konserwacyjne należy przeprowadzać przy wyłączonej prasie. Należy również wyciągnąć wtyczkę z gniazdka. CZYSZCZENIE PRASY Powierzchnia robocza płyty grzewczej oraz płyty dolnej powinny być utrzymywane w czystości. Płytę grzewczą należy czyścić czystą i suchą ściereczką. Należy unikać bezpośredniego kontaktu z płytą grzewczą niebezpieczeństwo poparzenia. Piankę silikonową należy czyścić miękką ściereczką. Do czyszczenia pianki można zastosować łagodne środki czyszczące. Zabrania się stosowania rozpuszczalników i benzyny do czyszczenia prasy. WYMIANA PIANKI SILIKONOWEJ Przed wymianą pianki silikonowej należ wyłączyć prasę, wyciągnąć wtyczkę z gniazdka i odczekać aż się prasa ochłodzi. Do wymiany należy przygotować nową piankę, silikon i szpachelkę do rozprowadzenia silikonu. 1. Usunąć starą piankę z płyty aluminiowej za pomocą noża. 2. Nałożyć za pomocą szpachelki warstwę silikonu na płytę. 3. Położyć nową piankę na silikon.. 4. Zamknąć prasę tak aby wyrównać warstwę silikonu. 5. Następnie otworzyć prasę i upewnić się czy obie płyty leżą poprawnie. 6. Pozostawić piankę na 24 godziny, do wyschnięcia. 7. Po 24 godzinach zdjąć płytę grzewczą i obciąć wystające krawędzie pianki silikonowej. wersja infolinia: serwis@grawerton.pl 3 / 5

4 1F25 FILTER S10 F1 SCHALTPLAN SCHEMATPOLACZEN RED Swing DIGITAL THERMOREGULATOR S10 Hauptsc halter/ Wlac znik glówny / M ain switc her S1 tim e sta rt (c za rny / sc h w a rz / b lac k ) Te m p e ra tu rse n so r ( - ) (n ie b ie ski / b la u / b lu e ) Te m te ra tu rse nso r (+ ) (c ze rw o n y / ro t / re d ) F1 bezpie c znik / Sic herung / fuse 12A grza lka / Heizelem ent / He e ting elem e nt c zujnik / Te m p e ra tu rse n so r / 7 uziem ienie / Sc hutzleitung / Nonfuset earth conbuctor 230VAC S S1 S1 time start K V CRYDOM 25A D2450 Relais 50A Przekaznik elektronic zny 230VAC 7N391K 3 6 Temperatursicherung A3K1 Z 540 Temperatursicherung A3K1 Z 540 Temperatursensor KTY 84-1 Heizelement/grzalka 2300W Heizplatte/p lyta grzewcza 40 x 50 cm wersja infolinia: serwis@grawerton.pl 4 / 5

5 TESTING REPORT PL new Economy RED Swing PRESS4050 CAP Mug-O-lite Podstawa ( w ykonanie, ostre kraw ędzie) Mechanizm y, lakier, smarowanie Płyty robocze, symetria, silicon, teflon Praca przy 220 C godzin Podłącze elektryczne ( uziemienie, kabel zasilający) Wgrzewanie transferów Elektronika, max. temperatura 220, histeryza na 0, skalowanie Tabliczka znamionowa Praca przy 180 C godzin Naklejki ostrzegawcze Tolerancja tem peratury przy 180 C / C Deklaracja zgodności Dnia Podpis Numer seryjny CE Prasa Red Swing jest zgodna z odpowiednimi dyrektywami: Dyrektywa maszynowa (89/37) Dyrektywa niskonapięciowa (72/23) Dyrektywa Kompatybilności elektromagnetycznej EMC 89/ /68 EWG Zastosowane normy i specyfikacje techniczne: PN -EN :2001; PN - EN :1999 EN : 1994+A11+A1+A12+A13+A14+A15 EN :1993 +A1+A2 EN :1997 EN :1995 +A1+A2 EN :1995 EN EN wersja infolinia: serwis@grawerton.pl 5 / 5
