1 Instrukcja obsługi Wersja Prasa Transferowa RED Proffe 1 /

2 1. Wstęp 1.1 Spis treści 1. Wstęp Spis treści Budowa prasy Budowa prasy Dane techniczne Wymienne płyty grzewcze Wymienne płyty dolne Zabezpieczenia prasy Bezpieczeństwo w miejscu pracy 2. Czynności przygotowawcze Uwagi dotyczące transportu Instrukcja montażu prasy Napięcie zasilania Przygotowanie prasy do pracy Praca na prasie Programowanie elektroniki Zastosowanie prasy i przykładowe ustawienia Regulacja nacisku Wymiana i obracanie płyty grzewczej Wymiana i obracanie płyty dolnej 4. Konserwacja 5. Części zamienne i rysunki Rysunek 1 Prasa 5. 2 Rysunek 2 Płyty robocze 5. 3 Tabela części zamiennych Codzienna konserwacja 4.2 Miesięczna konserwacja 4.3 Instrukcja wymiany głównego bezpiecznika 4.4 Instrukcja wymiany bezpiecznika w zasilaczu 4.5 Instrukcja wymiany elektroniki 4.6 Instrukcja wymiany pianki silikonowej 4.7 Instrukcja wymiany bezpiecznika temperatury 4.8 Usuwanie awarii 4.9 Schemat połączeń 4.10 Sprawozdanie kontrolne 4.11 CE- Deklaracja zgodności /

3 Budowa prasy Sprężyna naciągowa Dźwignia blokująca regulację nacisku Pokrętło ustawienia nacisku Otwory do mocowania naciągacza koszulek Płyta dolna Amortyzatory Cerata teflonowa Płyta grzewcza Ramię dociskowe z gumowym uchwytem Przyciski elektroniki Wyświetlacz elektroniki Włącznik głowny Bezpiecznik główny Wąż spiralny z wtyczką płyty grzewczej Mocowanie teflonu Pokrywa tylna Korpus prasy Kabel z wtyczką 3 /

4 1.3 Budowa prasy RED Proffe widok z tyłu 16. Wąż spiralny z wtyczką płyty grzewczej 21. Pokrywa 22. Lampka kontrolna zasilacza (kontrola przez otwory) 1.4 Dane techniczne Wymiary w cm: x 46 x 60 Waga kg Zasilanie VAC/2000W Bezpiecznik A Max. temperatura C Zakres temperatury C Nacisk kg Czas wgrzewania sek min. Powierzchnia płyt x 45 cm Dokładność wskazań termoregulatora. 0,1 C 4 /

5 1.5 Wymienne płyty grzewcze Prasę można wyposażyć dodatkowo w płyty grzewcze o innych rozmiarach. Instrukcja wymiany płyt znajduje się w rozdziale Wymienne płyty dolne 1 Prasę można wyposażyć dodatkowo w płyty dolne o innych rozmiarach. Instrukcja wymiany płyt znajduje się w rozdziale cm Płyta grzewcza 38 x 45 cm Płyta grzewcza 20 x 20 cm Płyta grzewcza 10 x 13 cm Czapki płyta grzewcza 8 x 16 cm Płyta 38 x 45 cm Płyta 20 x 20 cm Płyta 12 x 12 cm Czapki płyta 8 x 16 cm Płyta 10 x 45 cm Płyta trapezowa 20 x 38 x 43 cm 38 cm 43 cm Zabezpieczenia prasy W celu zapewnienia maksymalnego bezpieczeństwa pracy, urządzenie RED Proffe zostało wyposażone w kilka niezależnych zabezpieczeń. Główny bezpiecznik 12A Bezpiecznik 12A znajduje się w górnej części prasy. W przypadku przeciążenia chroni on prasę przed uszkodzeniem. Jeżeli bezpiecznik został uszkodzony, należy go wymienić. Instrukcja wymiany bezpiecznika znajduje się w rozdziale 4.3. Bezpiecznik 0,315A Bezpiecznik znajduje się w zasilaczu 12VAC (w górnej części prasy). Chroni on obwód elektroniki 12VAC przed przeciążeniem. Jeżeli bezpiecznik został uszkodzony, należy go wymienić. Instrukcja wymiany bezpiecznika znajduje się w rozdziale 4.4. Bezpiecznik temperatury Bezpiecznik temperatury znajduje się bezpośrednio na płycie grzewczej i przerywa dopływ prądu w przypadku, gdy temperatura grzałki osiągnie 260 C. Jeżeli bezpiecznik temperatury rozłączy obwód, temperatura płyty spada do ok. 90 C, następnie ponownie wzrasta. Należy wówczas jak najszybciej zainstalować nowy bezpiecznik temperatury. Instrukcja wymiany bezpiecznika temperatury znajduje się w rozdziale 4.7. Sygnał dźwiękowy 3 sekundy przed końcem wygrzewania na prasie rozlega się sygnał dźwiękowy, który ostrzega przed zakończeniem wygrzewania. Wyłączenie automatyczne Jeżeli prasa po zakończeniu wygrzewania w ciągu 10 sekund się nie otworzy, grzałki wyłączają się automatycznie, aby zapobiec przegrzaniu i uszkodzeniu prasy. 5 /

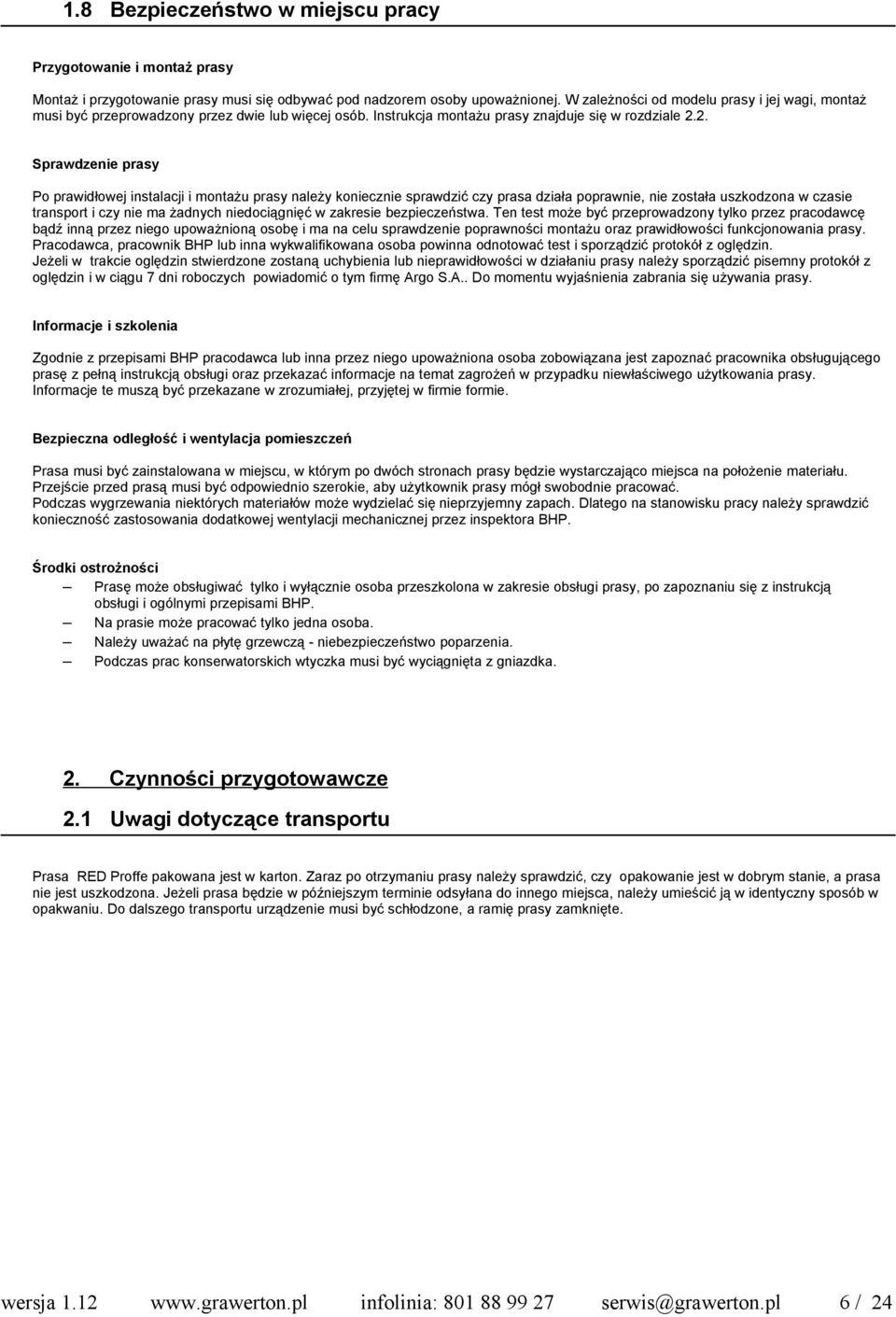

6 1.8 Bezpieczeństwo w miejscu pracy Przygotowanie i montaż prasy Montaż i przygotowanie prasy musi się odbywać pod nadzorem osoby upoważnionej. W zależności od modelu prasy i jej wagi, montaż musi być przeprowadzony przez dwie lub więcej osób. Instrukcja montażu prasy znajduje się w rozdziale 2.2. Sprawdzenie prasy Po prawidłowej instalacji i montażu prasy należy koniecznie sprawdzić czy prasa działa poprawnie, nie została uszkodzona w czasie transport i czy nie ma żadnych niedociągnięć w zakresie bezpieczeństwa. Ten test może być przeprowadzony tylko przez pracodawcę bądź inną przez niego upoważnioną osobę i ma na celu sprawdzenie poprawności montażu oraz prawidłowości funkcjonowania prasy. Pracodawca, pracownik BHP lub inna wykwalifikowana osoba powinna odnotować test i sporządzić protokół z oględzin. Jeżeli w trakcie oględzin stwierdzone zostaną uchybienia lub nieprawidłowości w działaniu prasy należy sporządzić pisemny protokół z oględzin i w ciągu 7 dni roboczych powiadomić o tym firmę Argo S.A.. Do momentu wyjaśnienia zabrania się używania prasy. Informacje i szkolenia Zgodnie z przepisami BHP pracodawca lub inna przez niego upoważniona osoba zobowiązana jest zapoznać pracownika obsługującego prasę z pełną instrukcją obsługi oraz przekazać informacje na temat zagrożeń w przypadku niewłaściwego użytkowania prasy. Informacje te muszą być przekazane w zrozumiałej, przyjętej w firmie formie. Bezpieczna odległość i wentylacja pomieszczeń Prasa musi być zainstalowana w miejscu, w którym po dwóch stronach prasy będzie wystarczająco miejsca na położenie materiału. Przejście przed prasą musi być odpowiednio szerokie, aby użytkownik prasy mógł swobodnie pracować. Podczas wygrzewania niektórych materiałów może wydzielać się nieprzyjemny zapach. Dlatego na stanowisku pracy należy sprawdzić konieczność zastosowania dodatkowej wentylacji mechanicznej przez inspektora BHP. Środki ostrożności Prasę może obsługiwać tylko i wyłącznie osoba przeszkolona w zakresie obsługi prasy, po zapoznaniu się z instrukcją obsługi i ogólnymi przepisami BHP. Na prasie może pracować tylko jedna osoba. Należy uważać na płytę grzewczą - niebezpieczeństwo poparzenia. Podczas prac konserwatorskich wtyczka musi być wyciągnięta z gniazdka. 2. Czynności przygotowawcze 2.1 Uwagi dotyczące transportu Prasa RED Proffe pakowana jest w karton. Zaraz po otrzymaniu prasy należy sprawdzić, czy opakowanie jest w dobrym stanie, a prasa nie jest uszkodzona. Jeżeli prasa będzie w późniejszym terminie odsyłana do innego miejsca, należy umieścić ją w identyczny sposób w opakwaniu. Do dalszego transportu urządzenie musi być schłodzone, a ramię prasy zamknięte. 6 /

7 2.2 Instrukcja montażu prasy Prasa dostarczana jest w kartonie. Należy ją w dwie osoby ostrożnie wyjąć z kartonu. Następnie przy pomocy klucza 10, należy odkręcić sklejkę zabezpieczającą podstawę prasy. Prasę należy ustawić na stabilnej powierzchni. 2.3 Napięcie zasilania Prasę RED Proffe należy podłączyć do zasilania o napięciu 230VAC/50Hz. Prasa wyposażona jest w wtyczkę. Należy zwrócić szczególną uwagę na to, czy gniazdko jest w dobrym stanie i czy podłączony jest w gniazdku obwód ochronny. 2.4 Przygotowanie prasy do pracy Przy włączaniu prasy rączka prasy musi być zawsze u góry, tzn. prasa musi być otwarta. Prasa musi być także otwarta gdy trwa rozgrzewanie. Aby włączyć prasę należy przełączyć zielony włącznik znajdujący się po lewej stronie prasy. Zielony włącznik się świeci i prasa rozgrzewa się aż do zaprogramowanej temperatury. Po zakończeniu pracy włącznik musi być wyłączony, a wtyczka wyciągnięta z gniazdka. 7 /

8 3. Praca na prasie 3. Programowanie elektroniki Przeprasowanie Przed każdym przeprasowaniem należy krótko nacisnąć krótko przycisk 1 (setup), na wyświetlaczu pojawi się czas przeprasowania 2. Po upływie czasu przeprasowania automatycznie pojawia się na wyświetlaczu czas wygrzewania Programowanie elektroniki 1. Nacisnąć przycisk 1 (setup) przez 5 sekund. Na wyświetlaczu pojawi się: Temperatura. 2. Przyciskami + i ustawić odpowiednią temperaturę. 3. Nacisnąć krótko przycisk 1 (setup). 8 /

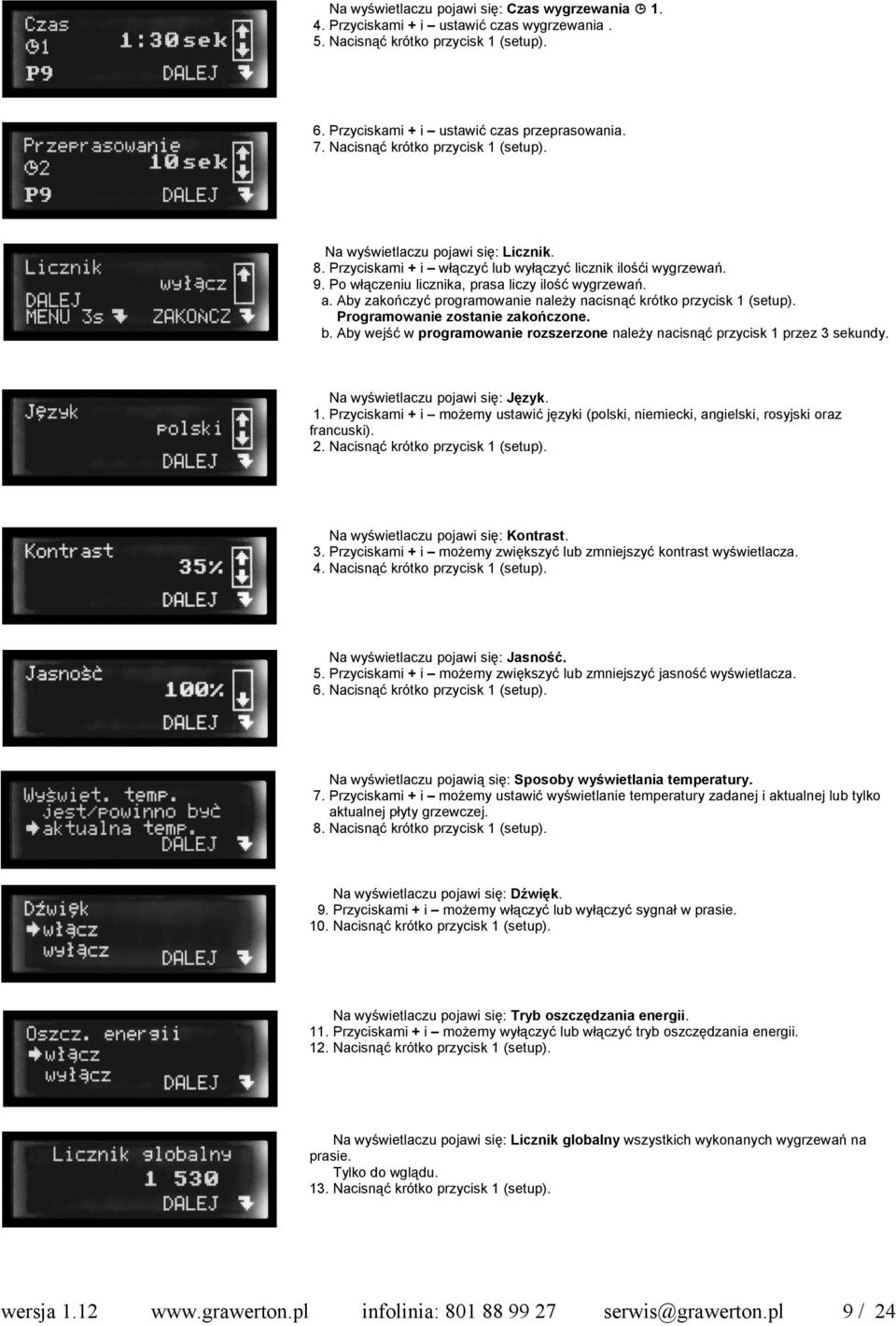

9 Na wyświetlaczu pojawi się: Czas wygrzewania Przyciskami + i ustawić czas wygrzewania. 5. Nacisnąć krótko przycisk 1 (setup). 6. Przyciskami + i ustawić czas przeprasowania. 7. Nacisnąć krótko przycisk 1 (setup). Na wyświetlaczu pojawi się: Licznik. 8. Przyciskami + i włączyć lub wyłączyć licznik ilośći wygrzewań. 9. Po włączeniu licznika, prasa liczy ilość wygrzewań. a. Aby zakończyć programowanie należy nacisnąć krótko przycisk 1 (setup). Programowanie zostanie zakończone. b. Aby wejść w programowanie rozszerzone należy nacisnąć przycisk 1 przez 3 sekundy. Na wyświetlaczu pojawi się: Język. 1. Przyciskami + i możemy ustawić języki (polski, niemiecki, angielski, rosyjski oraz francuski). 2. Nacisnąć krótko przycisk 1 (setup). Na wyświetlaczu pojawi się: Kontrast. 3. Przyciskami + i możemy zwiększyć lub zmniejszyć kontrast wyświetlacza. 4. Nacisnąć krótko przycisk 1 (setup). Na wyświetlaczu pojawi się: Jasność. 5. Przyciskami + i możemy zwiększyć lub zmniejszyć jasność wyświetlacza. 6. Nacisnąć krótko przycisk 1 (setup). Na wyświetlaczu pojawią się: Sposoby wyświetlania temperatury. 7. Przyciskami + i możemy ustawić wyświetlanie temperatury zadanej i aktualnej lub tylko aktualnej płyty grzewczej. 8. Nacisnąć krótko przycisk 1 (setup). Na wyświetlaczu pojawi się: Dźwięk. 9. Przyciskami + i możemy włączyć lub wyłączyć sygnał w prasie. 10. Nacisnąć krótko przycisk 1 (setup). Na wyświetlaczu pojawi się: Tryb oszczędzania energii. 11. Przyciskami + i możemy wyłączyć lub włączyć tryb oszczędzania energii. 12. Nacisnąć krótko przycisk 1 (setup). Na wyświetlaczu pojawi się: Licznik globalny wszystkich wykonanych wygrzewań na prasie. Tylko do wglądu. 13. Nacisnąć krótko przycisk 1 (setup). 9 /

10 Na wyświetlaczu pojawi się: Czas pracy prasy. Tylko do wglądu. 14. Nacisnąć krótko przycisk 1 (setup). Na wyświetlaczu pojawią się: Uszkodzenia. Można sprawdzić obwody: - bezpiecznika temperatury - czujnika temeratury - przekaźnika mocy 15. Aby zakończyć programowanie należy wcisnąć krótko przycisk 1 (setup). Reset elektroniki prasy Uwaga! Reset elektroniki można przeprowadzić tylko i wyłącznie po konsultacji z producentem prasy. Aby zresetować prasę należy wcisnąć jednocześnie przycisk 1 (setup) i przycisk 2 (czas). Przy czym należy pamiętać, aby nacisnąć przycisk 1 (setup) sekunde wcześniej. Trzymać dwa przyciski przez 30 sekund. Następnie należy potwierdzić resetowanie poprzez nacisnięcie przycisku 2 (czas), bądź anulować resetowanie poprzez naciśniecie przycisku 3 (Temperatura). 3.2 Zastosowanie prasy i przykładowe ustawienia Prasa wykorzystywana jest do przenoszenia transferów i folii transferowych na tekstylia. Aby osiągnąć wymagany efekt należy skontaktować się z producentem materiałów. Oto niektóre przykładowe ustawienia: Folia Flex Folia FlexS Folia Flock Sublimacja 150 C 160 C 155 C 160 C 150 C 160 C 190 C 205 C czas 12 sekund czas 12 sekund czas 15 sekund czas 50 sekund Podane powyżej informacje mogą ulec zmianie, dlatego należy zawsze przeprowadzić test. 10 /

11 3.3 Regulacja nacisku Na prasie RED Preoffe można precyzyjnie ustawić siłę nacisku. Aby ustawić nacisk należy: Położyć materiał na płycie roboczej. Zamknąć płytę grzewczą sprawdzając tym samym nacisk. Przekręcić dźwignię nr 4 w lewo, aby odblokować śrubę regulacji nacisku. Odkręcić pokrętło regulacji nacisku nr 3 w prawo (-) do momentu, aż płyta grzewcza nie będzie wywierała żadnego nacisku na płytę dolną. Jest to pozycja wyjściowa, nacisk jest równy 0. Maksymalny nacisk prasy wynosi 4 pełne obroty pokrętła regulacji nacisku w lewo. Po ustawieniu wymaganego nacisku, przekręcić dźwignię nr 4 w prawo, aby zablokować ustawienie. Po każdej zmianie nacisku należy prasę zamknąć, aby sprawdzić siłę nowo ustawionego nacisku. Szkody powstałe poprzez ustawienie zbyt dużego nacisku nie podlegają gwarancji. Nakrętki płyty dolnej nr 1 i 2 należy po każdej zmianie siły nacisku ręcznie dokręcić. Do każdego rodzaju materiału stosuje się inny nacisk. Na przykład: Flock Flex Sublimacja Puzzle 0,5 do 1,5 obroty 1,0 do 2,0 obroty 1,0 do 2,5 obroty 3,0 do 4,0 obroty 11 /

12 3.4 Wymiana i obracanie płyty grzewczej Aby wymienić płytę grzewczą należy wyłączyć prasę i poczekać aż płyta ostygnie. Po wystygnięciu wyciągnąć wtyczkę płyty grzewczej z prasy. Lekko poluzować śrubę mocującą płytę grzewczą (1) za pomocą klucza imbusowego. Opuścić rączkę prasy w dół tak aby płyta grzewcza leżała dokładnie na płycie dolnej. Następnie do końca odkręcić śrubę mocującą płytę grzewczą i powoli podnieść rączkę prasy do góry. Płyta grzewcza została odkręcona. Należy płytę grzewczą ostrożnie położyć na miękkim podłożu, tak aby nie uszkodzić teflonu. Następnie położyć drugą płytę grzewczą na płycie dolnej i przykręcić ją za pomocą klucza imbusowego. Wpiąć wtyczkę płyty grzewczej do prasy. W przypadku montażu płyty grzewczej do czapek należy najpierw przykręcić za pomocą klucza imbusowego element przedłużający do płyty grzewczej do czapek. Obracanie płyty grzewczej o 90 Aby obrócić płytę grzewczą o 90, należy najpierw wyłączyć prasę i lekko poluzować śrubę mocującą płytę grzewczą (1). Wyciągnąć wtyczkę płyty grzewczej z prasy i obrócić płytę o 90. Po obróceniu płyty należy ponownie przykręcić śrubę mocującą płytę grzewczą (1), a wtyczkę podłączyć do prasy. 3.5 Wymiana i obracanie płyty dolnej Aby wymienić płytę dolną należy odkręcić śruby mocujące płytę dolną (1 i 2). Po czym można zdjąć płytę dolną. Po wymianie płyty dolnej należy ją przymocować śrubami mocującymi (1 i 2). Śruby mocujące muszą być przykręcane stroną stożkową do góry. Aby ułatwić naciąganie koszulek na płytę dolną, można ją obrócić o 90. W tym celu należy odkręcić śruby nr 1 i 2, przełożyć płytę o 90 i następnie przykręcić śruby nr 1 i Konserwacja 4.1 Codzienna konserwacja Powierzchnia robocza płyty grzewczej oraz płyty dolnej powinny być utrzymywane w czystości. Płytę grzewczą można czyścić czystą i suchą ściereczką. Należy unikać bezpośredniego kontaktu z płytą grzewczą niebezpieczeństwo poparzenia. Piankę silikonową należy 12 /

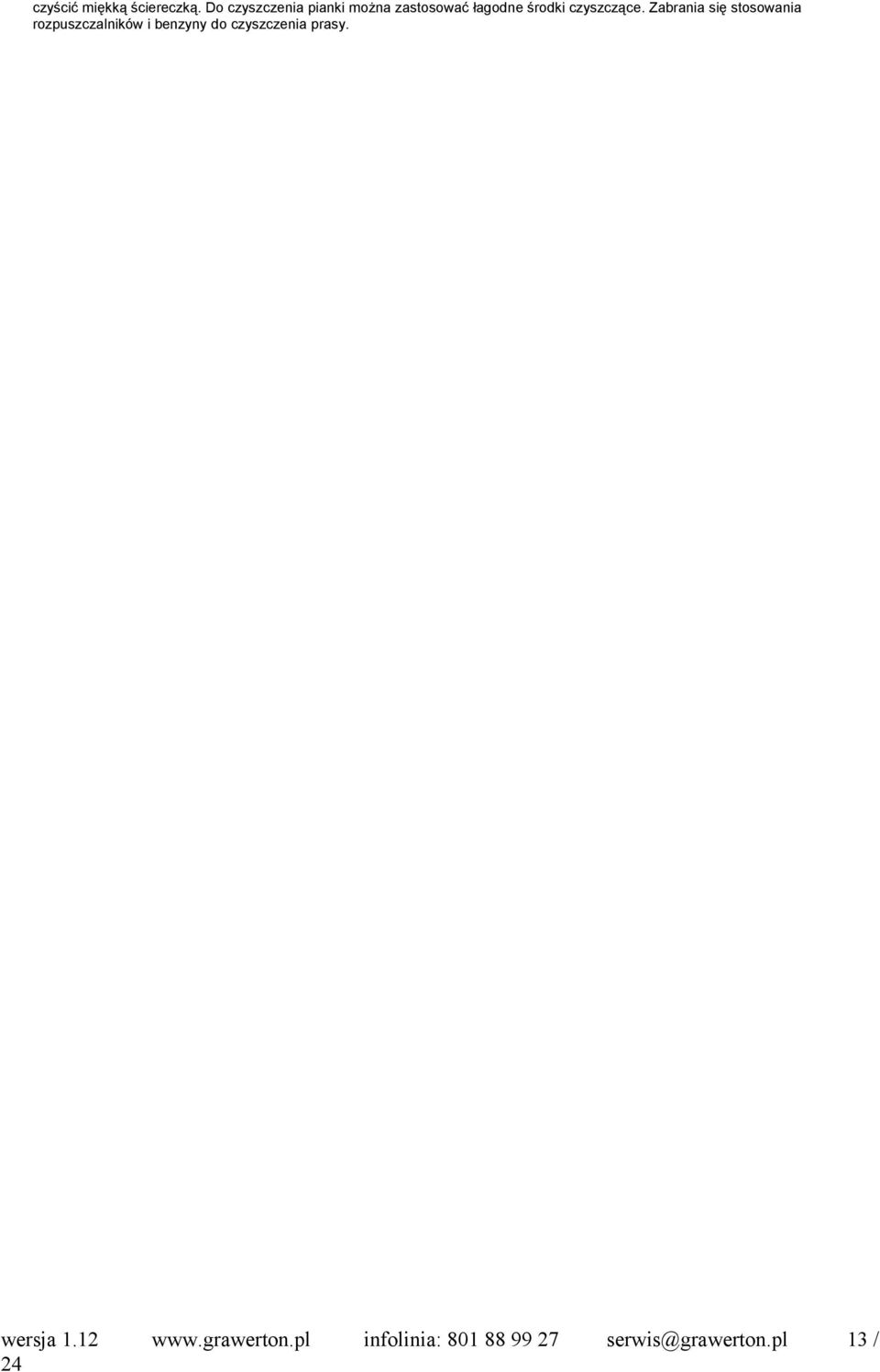

13 czyścić miękką ściereczką. Do czyszczenia pianki można zastosować łagodne środki czyszczące. Zabrania się stosowania rozpuszczalników i benzyny do czyszczenia prasy. 13 /

14 4.2 Miesięczna konserwacja Przed rozpoczęciem konserwacji prasy należy sprawdzić czy jest ona wyłączona, a płyta grzewcza jest zimna. Wyciągnąć wtyczkę z gniazdka. Niektóre ruchome części należy nasmarować. Smarowanie powinno być przeprowadzane po każdych 200 godzinach pracy maszyny. Można użyć do tego zwykłego smaru samochodowego, który jest odporny na temperaturę do 160 C. Przy każdej prasie znajduje się strzykawka ze smarem. Na prasie znajdują się 4 punkty które muszą zostać nasmarowane po każdych 200 godzinach pracy maszyny. Przy smarowaniu należy ramię naciskowe prasy powoli opuszczać i podnosić, aby dokładnie rozprowadzić smar Na niebieskim ramieniu przy korpusie prasy (zdjęcie 1). Na żółtym ramieniu przy korspusie prasy (zdjęcie 2). Na łączniku przy żółtym ramieniu (zdjęcie 3). Na łączniku przy niebieskim ramieniu (zdjęcie 4). 4.3 Instrukcja wymiany głównego bezpiecznika Jeżeli prasa po włączeniu nie działa, a główny włącznik się świeci, należy sprawdzić główny bezpiecznik w prasie. Bezpiecznik 12A znajduje się w górnej części prasy RED Proffe (zdjęcie 1). Aby wymienić bezpiecznik, należy najpierw wyłączyć prasę. Następnie odkręcić gniazdo bezpiecznikowe (zdjęcie 1). Wymienić bezpiecznik, (zdjęcie 2) i ponownie przykręcić gniazdo bezpiecznika (zdjęcie 3). 14 /

15 4.4 Instrukcja wymiany bezpiecznika w zasilaczu Prasa wyposażona jest w zasilacz 1,5A/12Volt i elektronikę o napięciu 12Volt. Zasilacz znajduje się w tylnej części prasy. Zasilacz wyposażony jest w lampkę kontrolną. Jest ona widoczna przez otwory w tylniej części prasy (zdjęcie 1). Jeżeli lampka kontrolna się świeci oznacza to, że zasilacz działa poprawnie. Jeżeli lampka kontrolna się nie świeci należy wymienić w zasilaczu bezpiecznik 0,315 A. Aby wymienić bezpiecznik należy najpierw wyłączyć prasę, a następnie odłączyć wąż spiralny od prasy (zdjęcie 2). Po czym odkręcić śruby pokrywy prasy i zdjąć pokrywę. (zdjęcie 3 i 4). Następnie należy odkręcić mocowanie zasilacza, wyciągnąć dochodzące do niego przewody i wyjąć zasilacz z dolnej części prasy (zdjęcie 5). Odkręcić śrubę mocującą i otworzyć zasilacz (zdjęcie 6 i 7). Bepiecznik pokazany na zdjęciu 8 należy wymienić. Po wymianie zmontować zasilacz i włożyć go ponownie do prasy. Następnie złożyć prasę. 4.5 Instrukcja wymiany elektroniki W prasie znajduje się elektronika, która steruje temperaturą i czasem prasy. Znajduje się ona w górnej części prasy. Aby wymienić elektronikę należy najpierw wyłączyć prasę. Zdjąć pokrywę tylną prasy, jak w rozdziale 4.4 (zdjęcie 1-3). Wypiąć zieloną wtyczkę z elektroniki (zdjęcie 4), odkręcić blaszkę mocującą (zdjęcie 5) i wyjąć elektronikę z prasy (zdjęcie 6). Włożyć nową elektronikę i wpiąć w nią zieloną wtyczkę oraz przymocować elektronikę w górnej części prasy. Po czym złożyć ponownie prasę. 15 /

16 4.6 Instrukcja wymiany pianki silikonowej Przed wymianą pianki silikonowej należ wyłączyć prasę, wyciągnąć wtyczkę z gniazdka i odczekać aż się prasa ochłodzi. Do wymiany należy przygotować nową piankę, silikon i szpachelkę do rozprowadzenia silikonu Usunąć starą piankę z płyty aluminiowej za pomocą noża. Nałożyć za pomocą szpachelki warstwę silikonu na płytę. Położyć nową piankę na silikon. Odkręcić płytę grzewczą i położyć ją na piankę silikonową. Zamknąć ramię dociskowe prasy, tak aby wyrównać warstwę silikonu. Następnie otworzyć prasę i upewnić się czy obie płyty leżą poprawnie. Pozostawić piankę na godziny, do wyschnięcia. Po godzinach zdjąć płytę grzewczą i obciąć wystające krawędzie pianki silikonowej. 4.7 Instrukcja wymiany bezpiecznika temperatury Przed wymianą bezpiecznika temperatury należy wyłączyć prasę, wyciągnąć wtyczkę z gniazdka i odczekać aż prasa się ochłodzi. Odkręcić pokrywę na płycie grzewczej i wyciągnąć izolację (zdjęcie 1). Odkręcić bezpiecznik temperatury (zdjęcie 2) i zamontować nowy (zdjęcie3). Przykręcić go do płyty grzewczej, włożyć izolację i ponownie przykręcić pokrywę. 16 /

17 4.8 Usuwanie awarii OBJAWY RODZAJ AWARII 1. Prasa nie działa Wyświetlacz nie działa Przepalony bezpiecznik główny 12A SPOSÓB NAPRAWY Wymienić bezpiecznik główny 12A nie pali się dioda zasilacza 2. Prasa nie grzeje jeżeli bezpiecznik główny został sprawdzony Wymienić bezpiecznik 1,6A w zasilaczu lub zasilacz. Awaria zasilacza lub przepalony bezpiecznik zasilacza Zielony włącznik świeci dioda zasilacza świeci 3. Awaria elektroniki Wymienić elektronikę Err 5 Uszkodzony bezpiecznik temperatury na płycie grzewczej Wymienić bezpiecznik temperatury pod osłoną płyty grzewczej Err 1 Uszkodzony czujnik temperatury lub Sprawdzić przewody do czujnika temperatury przerwany przewód czujnika Prasa nie odlicza czasu lub wymienić go Po naciśnięciu i przytrzymaniu palcem przycisku start prasa 1. Blaszka załączająca przycisk start odgięta 2. Awaria przycisku start Po naciśnięciu i przytrzymaniu palcem przycisku start prasa Wadliwe przyciski lub przewody Otworzyć pokrywę, sprawdzić czy nie odłączyły się przewody odlicza czas. Dogiąć blaszkę załączającą przycisk start nie odlicza czasu. Wymienić przycisk start Przyciski programatora nie działają, nie można zaprogramować nowej temp. lub czasu sterujące od przycisków. Sprawdzić stan przycisków i instalacji. Wymienić przyciski. Err 6 Temperatura płyty grzewczej nie zgadza się ze wskazaniem Awaria przekaźnika CRYDOM wymienić przekaźnik Awaria pamięci elektroniki Wykonać reset elektroniki Uszkodzona elektronika lub przekaźnik CRYDOM Sprawdzić elektronikę i przekaźnik CRYDOM na wyświetlaczu. Prasa nie dogrzewa lub przegrzewa Err 7 17 /

18 4.9 Schemat połączeń 18 /

19 4.10 Sprawozdanie kontrolne Końcowa kontrola Prasy: o o o o o - Podstawa, lakier - Smarowanie - Płyty grzewcze, robocze, silikon, teflon - Podłącze elektryczne (uziemienie, kabel zasilający) - Elektronika, max. temperatura 220 o o o o o o - Elektronika, kontrola wszystkich funkcji - Praca przy 180 C godzin - Tolerancja temperatury przy 180 C / C - Praca przy 220 C godzin - Test na folii transferowej - Naklejki ostrzegawcze Numer seryjny Data podpis CE- Deklaracja zgodności Prasa transferowa Red Proffe jest zgodna z odpowiednimi dyrektywami: Prasa transferowa XXL, XXLs, digi CAP s, digi CAP, digi CAP 2, Picollo plus, yellowcap, yellowpress4050, Swing, Swing S, Airpress, Airpress X, Airpress 4, Bigomatik70100, Bigomatik5880, Półautomat HA5070, HA3550, Flash 4050, SUPRA 130, SUPRA 150, SUPRA 180, SUPRA 210 Typ numer seryjny których dotyczy niniejsza deklaracja, są zgodne z odpowiednimi dyrektywami: Dyrektywa maszynowa (89/37) Dyrektywa niskonapięciowa (72/23) Dyrektywa Kompatybilności elektromagnetycznej EMC 89/ /68 EWG Zastosowane normy i specyfikacje techniczne: PN -EN :2001; PN - EN :1999 EN : 1994+A11+A1+A12+A13+A14+A15 EN :1993 +A1+A2 EN :1997 EN :1995 +A1+A2 EN :1995 EN EN /

20 5 Części zamienne i rysunki 5.1 Rysunek Nr 1 Prasa 20 /

21 5.2 Rysunek Nr 2 Płyty robocze 21 /

22 5.3 Tabela części zamiennych 22 /

23 Symbol Opis Śruba ozdobna M4x8 Śruba ozdobna M4x12 Kostka 20x30, mocowanie amortyzarota Nakrętka samokątrująca M-8 Podkładka Ø8 Rafi zielony Podkładka Ø10 Amortyzator Dławica M16 x 1,5 Podkładka amortyzatora górna i dolna Guma amortyzatora Nakrętka M-6 Śruba utwardzana M10 x 20 Dolne ramię Gumka Ø10 Nakrętka M8 Płaskownik do naciągu sprężyn Nakrętka M-10 Śruba meblowa M-6 x 15 Stópka gumowa Płaskownik łączący ramiona Nakrętka M12 x 6 Imbus dociskowy M12 x 10 Dławica M12 x 10 Gumka ramienia górnego Sprężyna S-01 Wałek Ø10 x 88 Wałek Ø10 x 96 Ramię dociskowa Wałek Ø10 x 138 Chwyt gumowy Kapselki zabezpieczające Korpus Podkładka teflonowa Wąż spiralny Wtyczka Wieland Płaskownik mocowania teflonu Pręt Ø2 mm mocowania teflonu Śruba stożkowa M4 x 30 Sprężyna S-04 Pręt mocowania teflonu Teflon Sprężyna R /

24 Pokrywa tylna Korek plastikowy 80 x 40 Korek plastikowy 40 x 20 Trzpień kulisty Nakrętka kołpakowa M10 Śruba imbusowa M8 x 20 Mocowanie płyty grzewczej Nakrętka do płyty dolnej Śruba ozdobna M4 x 10 Trójkąt Pokrywa płyty 38 x 45 Płyta grzewcza 38x45 Płyta riobocza z pianką silikonową 38x45 Śruba regulacji nacisku z mocowaniem płyty grzewczej Mieszek gumowy Nakrętka regulacji nacisku Nakrętka M-8 x 4 Śruba imbusowa zakończona stożkiem M-8 x 35 Rękojeść nastawna L=65 M8 50 eleven Śruba stożkowa M4 x 30 Śruba M3 x 5 Śruba maszynowa M5 x 15 Czujnik temperatury Bezpiecznik temperatury Płyta aluminiowa z grzałką Nakładka kulista Szybka czerwona Śruba imbusowa M10 Imbus dociskowy M6 x 12 Włącznik główny Gniazdo bezpiecznika Naciąg do czapek Kulka Ø 10 Bonex Osłona plastikowa Ø35 Blaszka mocująca 50 x 80 Korek plastikowy 30 x 50 Elektronika CRYDOM Filtr Podkładka koronkowa Ø8 /
