1 katalog produktowy wyd.4 inteligentne instalacje elektryczne

2 Domito jest innowacyjnym systemem zintegrowanego sterowania domem. Integruje, kontroluje i steruje oświetleniem, ogrzewaniem, klimatyzacją, urządzeniami RTV i AGD, bramami i roletami, systemem zabezpieczeń i wieloma innymi funkcjami nowoczesnego domu. System Domito powstał w 2006 roku jako owoc pracy specjalistów firmy MCD Electronics. W fazie projektowej założone zostały trzy główne cele: po pierwsze - stworzyć rozwiązanie, na które będzie stać nie tylko najbogatszych - jak to jest w przypadku drogich zagranicznych systemów; po drugie - maksymalnie uprościć proces instalacji i użytkowania systemu - tak, by każdy elektryk (z umiejętnością obsługi komputera na poziomie podstawowym) potrafił wykonać taką instalację i tak, by każdy użytkownik był w stanie z niej bez trudu korzystać; po trzecie - stworzyć system typu dom inteligentny, jakościowo i funkcjonalnie nie odbiegający, a nawet przewyższający inne systemy tego typu; W oparciu o powyższe założenia powstał system Domito, który jest jednocześnie tani, prosty w instalacji i obsłudze, a ponadto wielofunkcyjny i o wysokiej jakości. Katalog, który trzymają Państwo w rękach prezentuje podstawowe elementy systemu Domito i ich dokładną specyfikację oraz opis funkcjonalności. Jakość naszych produktów potwierdzają pozytywne wyniki badań zgodności z normami bezpieczeństwa i kompatybilności elektromagnetycznej przeprowadzone przez czołowe laboratoria badawcze w Polsce. 2

3 Moduł przekaźnikowy DBW / DBW Spis treści Moduł ściemniacza DBW Czujnik temperatury V DSZ-A Kompensator mocy biernej DKM Czujnik zmierzchowy V DSZ-A Moduł 4x ( V) DBW Czujnik nasłonecznienia V DSZ-A Multisensor DSW-D Pilot 4-przyciskowy DIW Multisensor DSW-D Pilot 8-przyciskowy DIW Multisensor z zadajnikiem 10 temperatury pomieszczeń 10 DSW-D Zasilacz DZW Inteligentny moduł rozszerzeń wejść i wyjść cyfrowych DH-RCC Interfejs serwisowy USB DIU Czujnik temperatury DSW-A Interfejs ethernetowy DIE

4 Moduł przekaźnikowy DBW / DBW umożliwia włączanie i wyłączanie urządzeń elektrycznych o poborze prądu nie przekraczającym 10A 8 wyjść przekaźnikowych ze stykiem przełącznym 8 wejść parametryzowanych z poziomu aplikacji jako: - analogowe V - cyfrowe, aktywne stanem niskim lub wysokim - interfejs szeregowy do podłączenia Inteligentnych Modułów Wejściowych (możliwe podłączenie 8 multisensorów) zegar czasu rzeczywistego z wyświetlaczem i podtrzymaniem bateryjnym (tylko dla DBW-91003) sygnalizacja stanu pracy urządzenia poprzez zastosowanie: po 8 diod LED dla wejść i wyjść, 3 diod LED do sygnalizacji stanu zasilania, transmisji oraz stanów alarmowych podtrzymanie pamięci konfiguracji i nastaw przy braku napięcia zasilającego Warunki pracy: Maksymalny prąd zasilania Zakres temperatur Wejścia Wyjścia: Wyjścia przekaźnikowe Wyjścia zasilania czujników Typy obciążeń: W kategorii AC-1 W kategorii DC-1 W kategorii AC-3 Lampy żarowe i halogenowe 230V Lampy fluorescencyjne: dla kompensacji szeregowej dla kompensacji równoległej Lampy halogenowe 12V z transformatorem Podłączenie Zegar czasu rzeczywistego Sygnalizacja pracy urządzenia Złącze do podłączenia komputera Interfejs komunikacji sieciowej VDC 450 ma -5 C C 8 wejść uniwersalnych 8 wyjść przekaźnikowych przełącznych 1NO/NC 2 x 14V/150mA z wbudowanej przetwornicy Dla styku NO Dla styku NC 10 A / 250 VAC 6 A /250 VAC 10 A / 24V DC 6 A / 24V DC 0,9kW 0,5kW 2000 W 1000 W 1000 W 450 W 750 W 300 W 500 VA 400 VA zaciski śrubowe, przewód 2,5mm2 max. tylko w DBW zielonych LED, 9 żółtych LED, 1 czerwona LED TAK RS-485 Stopień ochrony IP 20 Montaż Wymiary zewnętrzne (dł. x szer. x wys.) szyna DIN 35mm 160 x 90 x 58 (szerokość 9 modułów) LED - sygnalizacja transmisji LED - sygnalizacja zasilania LED - sygnalizacja aktywnego wyjścia o1 o2 o3 o4 o5 o6 o7 o8 outputs 8x max 10A µ 230V~ S/N: wyjścia przekaźnikowe ze stykami zwiernymi i rozwiernymi 250 VAC / 10A złącze serwisowe zegar systemowy czasu rzeczywistego Szkic obudowy Vo= +14VDC max 150mA Vo address i1 i2 i3 i4 i5 i6 i7 i8 U inputs 8x in =20-28V DC Ui 1-8= V I max =450mA i1 i2 i3 i4 max 150mA ON OFF Vo i5 i6 i7 i F +V RS-485 A B service DBW x Relay 10A ta= -5 C C masa wejścia dla czujników linia transmisyjna B wyjścia napięcia zasilania czujników LED - sygnalizacja aktywnego wejścia LED - sygnalizacja błędu ustalanie adresu jednostki w sieci zasilanie modułu linia transmisyjna A 4

5 RS-485 Katalog produktów DOMITO Przykładowy schemat podłączenia transmisja RS-485 przewód B transmisja RS-485 przewód A M V DC N ~230 V L magistrala ta= -5 C C AB A B o1 o2 o3 o4 o5 o6 o7 o8 outputs 8x max 10A µ 230V~ S/N: DBW x Relay 10A service i2 i4 i6 i8 i5 address i1 i2 i3 i4 i5 i6 i7 i8 ON OFF i1 i2 i3 i4 Vo i5 i6 i7 i F +V POWER A B U in =20-28V DC I max =450mA inputs 8x Ui 1-8= V Vo= +14VDC max 150mA max 150mA Vo V0 = 14 V i7 i3 i1 5

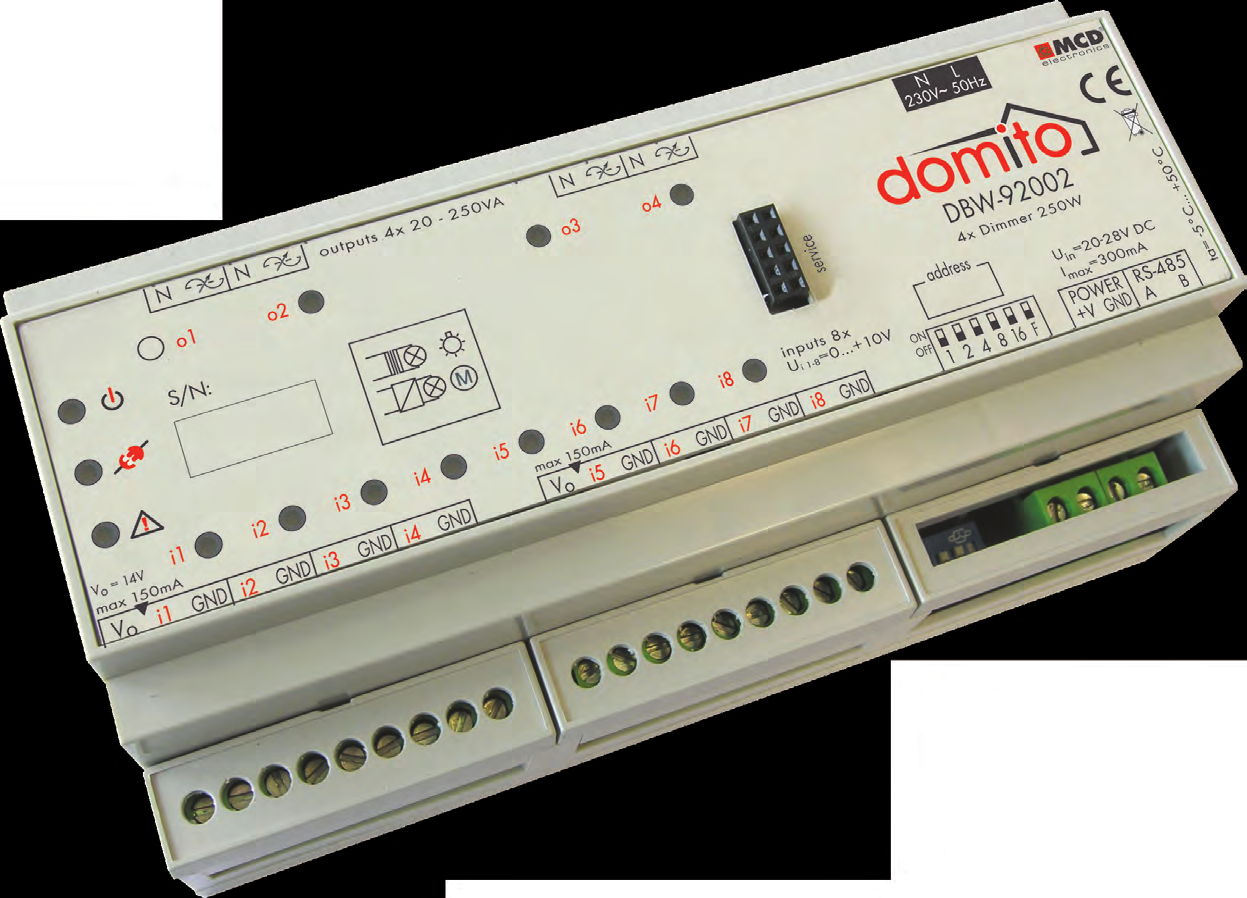

6 Moduł ściemniacza DBW posiada 4 niezależne wyjścia ze sterowaniem fazowym może współpracować z: - lampami żarowymi o mocy W - lampami halogenowymi 230V o mocy W - lampami halogenowymi 12V o mocy W z transformatorem elektronicznym lub konwencjonalnym (wymaga zastosowaniu kompensatora) 8 wejść parametryzowanych z poziomu aplikacji jako: - analogowe V - cyfrowe aktywne stanem niskim lub wysokim - interfejs szeregowy do podłączenia Inteligentnych Modułów Wejściowych zastosowanie: 8 zielonych diod LED dla wejść, 4 żółtych dla wyjść oraz 3 diody LED do sygnalizacji stanu zasilania, transmisji oraz stanów awaryjnych wyjścia odporne na zwarcia i przeciążenia podtrzymanie pamięci konfiguracji i nastaw przy braku napięcia zasilającego Warunki pracy: Maksymalny prąd zasilania Zakres temperatur Wejścia Wyjścia: Wyjścia zasilania czujników Wyjścia sterowania fazowego Obciążenie znamionowe na kanał: przy wykorzystaniu wszystkich kanałów obciążenie pojemnościowe obciążenie indukcyjne obciążenie rezystancyjne przy wykorzystaniu tylko jednego kanału obciążenie pojemnościowe obciążenie indukcyjne obciążenie rezystancyjne Napięcie sieci zasilające wyjścia Napięcie izolacji (pomiędzy BUS/ sieć 230V AC) Podłączenie Sygnalizacja pracy urządzenia Złącze do podłączenia komputera Interfejs komunikacji sieciowej VDC 350 ma -5 C C 8 wejść uniwersalnych V 2 x 14V/150mA z wbudowanej przetwornicy 4 x VA VA VA W W VA VA 230V AC +/- 10%, 50Hz 4kV AC zaciski śrubowe, przewód 2,5mm2 max. 9 zielonych LED, 5 żółtych LED, 1 czerwona LED TAK RS-485 Stopień ochrony IP 20 Montaż Wymiary zewnętrzne (dł. x szer. x wys.) szyna DIN 35mm 160 x 90 x 58 (szerokość 9 modułów) LED - sygnalizacja transmisji LED - sygnalizacja zasilania LED - sygnalizacja aktywnego wyjścia N N outputs 4x VA N N o1 o2 o3 wyjścia sterowania fazowego VA o4 wyjścia sterowania fazowego VA przewód neutralny N przewód neutralny N N L 230V~ 50Hz złącze serwisowe przewód fazowy L Szkic obudowy S/N: Vo = 14V max 150mA Vo M DBW x Dimmer 250W U in =20-28V DC I max =300mA inputs 8x i1 i2 i3 i4 i5 i6 i7 i8 Ui 1-8= V max 150mA ON OFF i1 i4 Vo i5 i6 i7 i F +V POWER i2 i3 1 A B service masa wejścia dla czujników address RS-485 ta= -5 C C linia transmisyjna B wyjście napięcia zasilania czujników LED - sygnalizacja aktywnego wejścia LED - sygnalizacja błędu ustalanie adresu jednostki w sieci zasilanie modułu linia transmisyjna A 6

7 RS-485 Katalog produktów DOMITO Przykładowy schemat podłączenia N L magistrala ~230 V lampa halogenowa 12 V lampa żarowa 230 V 12 V transformator 12 V transformator elektroniczny kompensator N L 230V~ 50Hz N N outputs 4x VA N N o3 o4 o2 o1 S/N: DBW x Dimmer 250W service ta= -5 C C M address i1 i2 i3 i4 i5 i6 i7 i8 ON OFF POWER i1 i2 i3 i4 Vo i5 i6 i7 i F +V A B U in =20-28V DC I max =300mA inputs 8x Ui 1-8= V Vo = 14V max 150mA max 150mA Vo transmisja RS-485 przewód B transmisja RS-485 przewód A V DC V0 = 14 V i2 i4 i6 i8 i5 i1 i3 i7 Kompensator mocy biernej DKM-001 zabezpieczenie wyjścia ściemniającego przy pracy z obciążeniem indukcyjnym lub pojemnościowym przystosowany do montażu wewnątrz budynku Warunki pracy: Maksymalne napięcie pracy Montaż: Mocowanie Miejsce pracy Stopień ochrony IP 20 Wymiary zewnętrzne (szer. x wys. x grub.) 250 VRMS lub 320 VDC 0 C C na szynę DIN 35 mm w szafie sterowniczej lub rozdzielnicy instal. 75x80x8 mm 7

8 Moduł V DBW wyjścia analogowe umożliwiające sterowanie pracą urządzeń wyposażonych w interfejs 0-10V, takich jak: głowice termoelektryczne, ściemniacze dla lamp fluorescencyjnych, ściemniacze, serwo-napędy 4 wyjścia przekaźnikowe ze stykiem przełącznym (230V AC/10A) 8 wejść parametryzowanych z poziomu aplikacji jako: - analogowe V - cyfrowe, aktywne stanem niskim lub wysokim - interfejs szeregowy do podłączenia Inteligentnych Modułów Wejściowych sygnalizacja stanu pracy urządzenia poprzez zastosowanie: po 8 diod LED dla wejść i wyjść, 3 diody LED do sygnalizacji stanu zasilania, transmisji oraz stanów alarmowych wyjścia odporne na zwarcie i przeciążenie podtrzymanie pamięci konfiguracji i nastaw przy braku napięcia zasilającego Warunki pracy: Maksymalny prąd zasilania Zakres temperatur Wejścia Wyjścia: Wyjścia analogowe Wyjścia przekaźnikowe Wyjścia zasilania czujników Specyfikacja wyjść analogowych: Zakres napięć wyjściowych Maksymalny prąd wyjściowy Typy obciążeń dla wy. przekźnikowych: W kategorii AC-1 W kategorii DC-1 W kategorii AC-3 Lampy żarowe i halogenowe 230V Lampy fluorescencyjne: dla kompensacji szeregowej dla kompensacji równoległej Lampy halogenowe 12V z transformatorem Podłączenie Sygnalizacja pracy urządzenia Złącze do podłączenia komputera Interfejs komunikacji sieciowej VDC 450 ma -5 C C 8 wejść uniwersalnych V 4 x 0..10V / 25mA 4 x styki przełączne (230V AC/10A) 2 x 14V/150mA z wbudowanej przetwornicy 0..10V 25mA dla pracy pasywnej; 10mA dla pracy aktywnej Dla styku NO Dla styku NC 10 A /250 VAC 6 A / 250 VAC 10 A / 24V DC 6 A / 24V DC 0,9kW 0,5kW 2000 W 1000 W 1000 W 450W 750 W 300 W 500 VA 400 VA zaciski śrubowe, przewód 2,5mm 9 zielonych LED, 9 żółtych LED, 1 czerwona LED TAK RS-485 Stopień ochrony IP 20 Montaż Wymiary zewnętrzne (dł. x szer. x wys.) szyna DIN 35mm 160 x 90 x 58 (szerokość 9 modułów) LED - sygnalizacja transmisji LED - sygnalizacja zasilania LED - sygnalizacja aktywnego wyjścia o1 o2 o3 o4 outputs 4x 0(1)-10V 25mA o5 o6 o7 o8 outputs 4x max 10A µ 230V~ service DBW x 0-10V/4x Relay inputs 8x i1 i2 i3 i4 i5 i6 i8 Ui1-i8= V max 150mA ON OFF Vo i1 i4 Vo i5 i6 i7 i F +V POWER i2 i3 1 A B Vo = 14V max 150mA S/N: wyjścia analogowe 0-10 V masa wyjścia przekaźnikowe ze stykami zwiernymi i rozwiernymi 230 VAC / 10A address złącze serwisowe U in =20-28V DC I max =450mA RS-485 ta= -5 C C Szkic obudowy masa wejścia dla czujników linia transmisyjna B LED - sygnalizacja aktywnego wejścia wyjścia napięcia zasilania czujników ustalanie adresu jednostki w sieci linia transmisyjna A 8 LED - sygnalizacja błędu zasilanie modułu

9 RS-485 Katalog produktów DOMITO Przykładowy schemat podłączenia ta= -5 C C transmisja RS-485 przewód B transmisja RS-485 przewód A V DC N L3 L2 L1 magistrala o1 o2 o3 o4 o5 o6 o7 o8 outputs 4x 0(1)-10V 25mA outputs 4x max 10A µ 230V~ ~230 V 24 V~ S/N: DBW x 0-10V/4x Relay service address i1 i2 i3 i4 i5 i6 i8 ON OFF POWER i1 i2 i3 i4 Vo i5 i6 i7 i F +V A B U in =20-28V DC I max =450mA inputs 8x Ui1-i8= V Vo = 14V max 150mA max 150mA Vo V0 = 14 V i2 i4 i6 i8 i5 i7 i3 M i1 M M 9

10 czujnik do pomiaru temperatury i wilgotności w pomieszczeniach dla układów ogrzewania i chłodzenia dodatkowe wejście binarne Multisensor DSW-D001 Warunki pracy: Maksymalny pobór prądu Interfejs komunikacyjny Czujnik temperatury: Zakres pomiaru Katalog produktów DOMITO VDC 15 ma 0 C C dwukierunkowa transmisja szeregowa +2 C C Czujnik wilgotności: Zakres pomiaru 20% - 90% Wejście binarne aktywny stanem niskim <1V Stopień ochrony IP 20 Obudowa Podłączenie: Zalecany przewód Długość przewodu biała, 80x80x25 mm min. 3x0,25mm 2 max. 100m Multisensor DSW-D002 czujnik do pomiaru temperatury i wilgotności w pomieszczeniach dla systemu ogrzewania i chłodzenia odbiornik podczerwieni zgodny z RC5 LED do potwierdzenia odbioru polecenia z pilota IRED dodatkowe wejście binarne pokrętło nastawcze wartości temperatury w pomieszczeniu dla systemów ogrzewania i chłodzenia z możliwością parametryzacji zakresu i czułości pomiar temperatury pomieszczenia za pomocą wewnętrznej sondy termicznej pomiar wilgotności przycisk ręczny może być stosowany jako przycisk potwierdzenia obecności lub wyboru rodzaju pracy: komfort, stand-by, obniżenie nocne dodatkowe wejście binarne diody LED wskazujące tryb pracy Warunki pracy: Maksymalny pobór prądu Interfejs komunikacyjny Czujnik temperatury: Zakres pomiaru VDC 15 ma 0 C C dwukierunkowa transmisja szeregowa +2 C C Czujnik wilgotności: Zakres pomiaru 20% - 90% Wejście binarne aktywny stanem niskim <1V Odbiornik podczerwieni: Kodowanie Sygnalizacja odbioru komendy pilota Stopień ochrony IP 20 Obudowa zgodne z RC5 dioda LED biała, 80x80x25 mm Multisensor z zadajnikiem temperatury pomieszczenia DSW-D101 Warunki pracy: Maksymalny pobór prądu Interfejs komunikacyjny Czujnik temperatury: Zakres pomiaru Regulacja odchyłki temperatury: Zakres VDC 20 ma 0 C C dwukierunkowa transmisja szeregowa +2 C C Czujnik wilgotności: Zakres pomiaru 20% - 90% zależny od konfiguracji Wejście binarne aktywny stanem niskim <1V Odbiornik podczerwieni: Kodowanie Sygnalizacja odbioru komendy pilota Funkcjonalność: Konfiguracja trybu pracy Elementy do obsługi i sygnalizacji: Wybór trybu pracy Sygnalizacja wybranego trybu pracy Stopień ochrony IP 20 Obudowa zgodne z RC5 dioda LED komfort, nocny, stand-by klawisz dioda LED biała, 80x80x25 mm 10

11 Szkic obudowy LED dla trybu komfort czujnik podczerwieni LED dla sygnalizacji nocnej DSW-D101 czujnik podczerwieni DSW-D001 DSW-D002 regulacja zakresu temperatury LED dla trybu stand-by przycisk potwierdzenia obecności do przełączania pomiędzy trybami pracy LED dla sygnalizacji transmisji Schemat podłączenia dla DSW-D101, DSW-D002, DSW-D o1 o2 o3 o4 o5 o6 o7 o8 outputs 8x max 10A µ 230V~ S/N: address inputs 8x i1 i2 i3 i4 i5 i6 i7 i8 Ui 1-8= V max 150mA ON OFF Vo i1 i4 Vo i5 i6 i7 i F +V POWER i2 i3 1 Vo= +14VDC max 150mA service DBW x Relay 10A U in =20-28V DC I max =450mA RS-485 A B ta= -5 C C Vo Vo czujnik ruchu DSW-DXXX Vo I - IN + 11

12 Inteligentny moduł rozszerzeń wejść i wyjść cyfrowych DH-RCC wejścia cyfrowe (binarne), które mogą wykrywać informacje pochodzące z: wyłącznika (np. klasyczny wyłącznik dzwonkowy lub wyłącznik wieloklawiszowy), czujnika ruchu, czujnika otwarcia okna lub drzwi, systemu alarmowego itp.. 4 wyjścia cyfrowe (binarne), do których można podłączyć ledy sygnalizacyjne informujące użytkownika o: stanie pewnego wejścia lub wyjścia, wystąpieniu jakiegoś alarmu/awarii, załączeniu danej funkcji itd.. moduł przeznaczony jest do zabudowy np. w puszcze pod wyłącznikiem. sposób działania modułu zależy od konfiguracji i od sterowania z modułu bazowego Domito Home. Warunki pracy Nominalny pobór prądu Maksymalny pobór prądu Wejścia cyfrowe (binarne) Liczba wejść Rodzaj sygnału wejściowego Maksymalna długość przewodu przyłączeniowego Wyjścia cyfrowe (binarne) Liczba wyjść Typ wyjść Napięcie wyjściowe Obciążalność pojedynczego wyjścia Maksymalna długość przewodu przyłączeniowego Interfejs komunikacyjny Rodzaj transmisji Maksymalna długość przewodów zasilających i magistrali komunikacyjnej Minimalny przekrój przewodów zasilających i magistrali komunikacyjnej Stopień ochrony obudowy Pozycja zabudowy Wymiary (średnica x głębokość) VDC 25 ma 225 ma -5 C C (bez kondensacji pary wodnej) 4 bezpotencjałowy 10m 4 OE (otwarty emiter) dostępna opcja OC (otwarty kolektor) = napięcie zasilania modułu 50 ma 10 m dwukierunkowa transmisja szeregowa 100 m 3x0.5mm 2 IP20 dowolna 50mm x 35mm złącze do podłączenia modułu rozszerzeń do modułu bazowego Domito Home Szkic obudowy czerwony DH-RCC x Digital Inp / 4 x Digital Out OE czarny niebieski IN4 biały czarny biały zielony IN3 IN2 IN1 VCC i-dbw NC POWER 12-24VDC OUT1 OUT2 OUT3 OUT4 zielony brązowy żółty ta = -5 C C 4 wejścia cyfrowe ze wspólnym sygnałem masy () 4 wyjścia cyfrowe ze wspólnym sygnałem masy () 12

13 Przykładowy schemat podłączenia ALARM czerwony niebieski czarny biały zielony DH-RCC x Digital Inp / 4 x Digital Out OE IN4 IN3 VCC POWER OUT VDC OUT2 i-dbw IN2 OUT3 NC IN1 OUT4 czarny biały zielony brązowy żółty czerwony niebieski czarny biały zielony DH-RCC x Digital Inp / 4 x Digital Out OE IN4 IN3 VCC POWER OUT VDC OUT2 i-dbw IN2 OUT3 NC IN1 OUT4 ta = -5 C C czarny biały zielony brązowy żółty Relaks Kolacja TV Goście ta = -5 C C czujnik ruchu Czujnik temperatury DSW-A002 przeznaczony do pomiaru temperatury w zakresie 0 C C, (opcja: -30 C C) współpracuje z wejściem analogowym V przystosowany do montażu wewnątrz budynku Warunki pracy: Maksymalny pobór prądu Czujnik temperatury: Zakres pomiaru Rozdzielczość Dokładność Wejście: Analogowe Podłączenie: Zalecny przewód Długość przewodów Stopień ochrony IP 40 Montaż Pozycja zabudowy Wymiary zewnętrzne (szer. x wys. x grub.) Wymiary elementu pomiarowego (dług. x śred.) VDC, zalecane 14VDC ok. 15 ma 0 C C 0 C C (opcja: -30 C C) 100 mv/ C +-0,5 C (typowa) V (odporne na zwarcia) min.3x0,25mm 2 max. 100m natynkowy dowolna 62x33x16 mm 50x6mm 13

14 Czujnik temperatury V DSZ-A001 dokonuje pomiaru temperatury otoczenia przeznaczony do pomiaru temperatury w pomieszczeniach mieszkalnych, szklarniach i na zewnątrz budynku przystosowany do montażu na zewnątrz budynku wartość zmierzonej temperatury przetwarzana jest na analogowy sygnał liniowy V współpracuje z wejściem analogowym V możliwość podłączenia do obcych systemów Warunki pracy Maksymalny prąd zasilania Czujnik temperatury: Zakres pomiaru Wejście: Analogowe Podłączenie: Zalecany przewód Długość przewodów Stopień ochrony Montaż Pozycja zabudowy Wymiary zewnętrzne (szer. x wys. x grub.) VDC, zalecane 14 VDC ok. 10 ma -40 C C -40 C C V (odporne na zwarcia) min. 3x0,25 mm 2 max. 100 m IP65 natynkowy dowolna 60x75x35 mm Szkic obudowy Opis rysunkowy dławik na przewody PG7 osłona czujnika temperatury DSZ-A001 czujnik temperatury 0-10V otwory mocujące VDC / 10mA 1. zasilanie V0 2. masa 3. wyjście sygnału czujnika temperatury 4. niewykorzystany 14

15 Czujnik zmierzchowy V DSZ-A101 dokonuje pomiaru natężenia oświetlenia przystosowany do montażu na zewnątrz budynku wartość zmierzonego natężenia światła przetwarzana jest na analogowy sygnał liniowy V współpracuje z wejściem analogowym V możliwość podłączenia do obcych systemów Warunki pracy Maksymalny prąd zasilania Czujnik natężenia oświetlenia: Zakresy pomiarowe Wejście: Analogowe Podłączenie: Zalecany przewód Długość przewodów Stopień ochrony Montaż Pozycja zabudowy Wymiary zewnętrzne (szer. x wys. x grub.) VDC, zalecane 14 VDC ok. 10 ma -40 C C lx, liniowy lx, liniowy V (odporne na zwarcia) min. 3x0,25 mm 2 max. 100 m IP65 natynkowy dowolna 60x75x35 mm Szkic obudowy Opis rysunkowy DSZ-A101 czujnik zmierzchowy 0-10V sensor wybór zakresu pomiarowego otwory mocujące lx lx zasilanie: VDC / 10mA zasilanie Vo 2. masa 3. niewykorzystany 4. wyjście sygnału czujnika V dławik na przewody PG7 15

16 Czujnik nasłonecznienia V DSZ-A102 dokonuje pomiaru natężenia nasłonecznienia współpracuje z wejściem analogowym V przystosowany do montażu na zewnątrz budynku wartość zmierzonego natężenia światła przetwarzana jest na analogowy sygnał liniowy V możliwość podłączenia do obcych systemów Warunki pracy Maksymalny prąd zasilania Czujnik natężenia oświetlenia: Zakresy pomiarowe Wejście: Analogowe Podłączenie: Zalecany przewód Długość przewodów Stopień ochrony Montaż Pozycja zabudowy Wymiary zewnętrzne (szer. x wys. x grub.) VDC, zalecane 14 VDC ok. 10 ma -40 C C lx, liniowy lx, liniowy V (odporne na zwarcia) min. 3x0,25 mm 2 max. 100 m IP65 natynkowy dowolna 60x75x35 mm Szkic obudowy Opis rysunkowy DSZ-A102 czujnik nasłonecznienia 0-10V sensor wybór zakresu pomiarowego otwory mocujące lx lx zasilanie: VDC / 10mA zasilanie Vo 2. masa 3. niewykorzystany 4. wyjście sygnału czujnika V dławik na przewody PG7 16

17 Pilot 4-przyciskowy DIW Typ baterii CR C C Zasięg ok. 10 m Kodowanie RC5 Liczba kanałów (przycisków) 4 nadajnik podczerwieni do zdalnego sterowania inteligentną instalacją 4 niezależne kanały (przyciski) funkcjonalność przycisków zależna od konfiguracji możliwość zastosowania kilku pilotów w jednym budynku Funkcje przycisków Sygnalizacja naciśnięcia przycisku Wymiary zewnętrzne Typ obudowy i kolor określane w konfiguracji LED czerwona 35 x 72 x 14 mm plastikowa, czarna Pilot 8-przyciskowy DIW Typ baterii 2x AA - LR6 0 C C Zasięg ok. 10 m Kodowanie RC5 nadajnik podczerwieni do zdalnego sterowania inteligentną instalacją 8 niezależnych kanałów (przycisków) funkcjonalność przycisków zależna od konfiguracji możliwość zastosowania kilku pilotów w jednym budynku Liczba kanałów (przycisków) 8 Funkcje przycisków określane w konfiguracji Wymiary zewnętrzne 38 x 157 x 20mm Typ obudowy i kolor plastikowa, czarna Zasilacz DZW Warunki pracy: Napięcie wejsciowe Napięcie wyjściowe Prąd wyjściowy Moc wyjściowa Prąd rozruchu / obciążenie Sprawność 86% V AC; V DC 24 VDC 2,5 A 60 W Zimny start, 30A przy 115 VAC, 40A przy 230 VAC C/100%, 60 C/80% zasilacz do modułów bazowych Zgodny z normami bezpieczeństwa Obudowa UL , TUV EN x 78 x 67 mm 17

18 Interfejs serwisowy USB DIU-001 Komunikacja z PC Komunikacja z systemem USB złącze serwisowe Sygnalizacja transferu dioda LED Stopień ochrony IP20 interfejs serwisowy USB umożliwia komunikację między PC a systemem Domito w celu konfiguracji, parametryzacji i uruchomienia systemu lub wizualizacji jego stanu Obudowa biała, 35 x 63 x 17 mm Interfejs ethernetowy DIE-001 umożliwia komunikację pomiędzy komputerem PC lub panelem dotykowym a systemem Domito w celu konfiguracji, parametryzacji, uruchomienia systemu lub wizualizacji jego stanu połączenie interfejsu z modułem bazowym Domito następuje poprzez złącze serwisowe, a połączenie PC z interfejsem następuje poprzez sieć ethernet (za pośrednictwem switcha, rutera lub bezpośrednio poprzez skrosowany przewód ethernetowy) Warunki pracy Maksymalny prąd zasilania Temperatura otoczenia Interfejs serwisowy TTL Typ interfejsu TTL Poziom napięciowy sygnałów Podłączenie Rodzaj przewodu podłączeniowego dla interfejsu ethernet Rodzaj przewodu podłączeniowego dla intefejsu serwisowego Przekrój przewodów zasilania elektroniki 24VDC Montaż Wymiary (szer x wys x głęb) Stopień ochrony Temperatura składowania V DC, zalecane 24V DC 50mA -5 C..+50 C (bez kondensacji pary wodnej) 10/100 BASE-T RJ45 Skrętka teleinformatyczna min. kat. 5e Przewód dostarczany przez producenta min. 0.5mm 2 Na szynę DIN 35mm w szafie sterowniczej lub rozdzielnicy instalacyjnej 53 x 90 x 58 mm IP20-15 C..+85 C 18

19 Opis rysunkowy przewód do łącza serwisowego modułów bazowych Domito interfejs serwisowy Domito gniazdo ethernetowe RJ45 SERVICE ETHERNET numer seryjny producenta DIE-001 Ethernet Interface ta = -5 C C POWER SUPPLY +24V DC złącze zasilające Schemat podłączenia Ethernet Switch o1 S/N: o2 o3 o4 o5 o6 o7 o8 outputs 8x max 10A µ 230V~ MODUŁ BAZOWY DOMITO 8x Relay 10A address U inputs 8x in =20-28V DC Ui 1-8= V I max =450mA Vo= +14VDC i1 i2 i3 i4 i5 i6 i7 i8 max 150mA max 150mA ON OFF Vo i1 i4 Vo i5 i6 i7 i8 +V POWER RS-485 i2 i F A B service DBW ta= -5 C C SERVICE DIE-001 Ethernet Interface POWER SUPPLY +24V DC ETHERNET ta = -5 C C ZASILACZ DOMITO 24V DC 19

20 MCD Electronics sp. z o.o. Lelewela 26, Żywiec tel. (33) info@domito.pl
