1 PL RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11) Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Klasyfikacja: (54) Wibroprasa uniwersalna (73) Uprawniony z rejestracji wzoru przemysłowego: TECHMATIK SPÓŁKA AKCYJNA, Radom, (PL) (45) O udzieleniu prawa z rejestracji ogłoszono: WUP 07/2013 (72) Twórca(y) wzoru przemysłowego: KUPIDURA DARIUSZ, Odechów, (PL)

2 2 PL Opis wzoru przemysłowego Przedmiotem wzoru przemysłowego jest wibroprasa uniwersalna przeznaczona do wytwarzania wyrobów betonowych, takich jak kostka brukowa, obrzeża, krawężniki, elementy małej architektury: palisady, elementy ogrodzeniowe, itp. Istotę wzoru przemysłowego stanowi nowa i posiadająca indywidualny charakter postać przedmiotu złożonego z zespołu formującego i zespołu betonu konstrukcyjnego, nadana mu przez charakterystyczne, wzajemne usytuowanie i połączenie elementów składowych, dających mu oryginalny wygląd o zwartej budowie, umożliwiający pracę w systemie stacjonarnym, we współpracy z urządzeniami transportowymi i magazynowymi, typowymi dla linii produkcyjnej wibroprasowanych wyrobów betonowych, kiedy wibroprasa nie przemieszcza się oraz w systemie kroczącym na utwardzonym terenie bez konieczności stosowania torów, kiedy wibroprasa przemieszcza się. Nowością wibroprasy uniwersalnej jest takie połączenie jej elementów składowych, że może ona wytwarzać wyroby o wysokości w zakresie od 40 mm do 600 mm samodzielnie lub we współpracy z urządzeniami transportowymi i magazynowymi linii technologicznej. Przedmiot wzoru przemysłowego uwidoczniono na materiale ilustracyjnym w postaci rysunków, na których fig. 1 przedstawia wibroprasę uniwersalną w widoku z przodu, fig. 2 - wibroprasę w widoku z jednego boku, a fig. 3 wibroprasę w widoku z drugiego boku, zaś fig. 1a, fig. 2a i fig. 3a przedstawiają wibroprasę uniwersalną w powiększeniu odpowiednio z fig. 1, fig. 2 i fig. 3. Wibroprasa uniwersalna zbudowana jest z korpusu wykonanego z zamkniętych profili stalowych, z osadzonymi w tym korpusie kołami, przeznaczonymi do przemieszczania wibroprasy po utwardzonym podłożu. Koła te napędzane są dwoma silnikami hydraulicznymi. Wibroprasa wyposażona jest w osłony siatkowe. W korpusie znajdują się dwa główne zespoły: zespół formujący i zespół betonu konstrukcyjnego. Zespół formujący odpowiada za ukształtowanie wyrobów betonowych. Proces ten odbywa się w stalowej formie składającej się z matrycy i stempla. Zespół formujący zbudowany jest z zespołu wału matrycy i zespołu wału stempla, dwóch zespołów cięgien mocowania matrycy i dwóch zespołów cięgien mocowania stempla, dwóch zespołów mocowania matrycy i zespołu mocowania stempla oraz zespołu hamulca. Zespół betonu konstrukcyjnego odpowiada za dostarczenie betonu do formy. Zespół składa się ze zbiornika betonu, zespołu szuflady zasypowej, dwóch zespołów napędowych szuflady, stacji zasilania hydraulicznego składającej się m.in. z pompy, zbiornika oleju, hydroakumulatora oraz z modułu sterowniczego. Cechy istotne wzoru przemysłowego Wibroprasa uniwersalna, według wzoru przemysłowego, charakteryzuje się tym, że składa się z dwóch głównych zespołów: zespołu formującego i zespołu betonu konstrukcyjnego umieszczonych we wspólnym korpusie wykonanym z zamkniętych profili stalowych, w którym to korpusie osadzone są koła przeznaczone do przemieszczania wibroprasy po utwardzonym podłożu, a koła te napędzane są dwoma silnikami hydraulicznymi, przy czym zespół formujący, odpowiadający za ukształtowanie wyrobów betonowych, składa się z zespołu wału matrycy i zespołu wału stempla, dwóch zespołów cięgien mocowania matrycy i dwóch zespołów cięgien mocowania stempla, dwóch zespołów mocowania matrycy i zespołu mocowania stempla oraz zespołu hamulca, a zespół betonu konstrukcyjnego, odpowiadający za dostarczenie betonu do formy, składa się ze zbiornika betonu, zespołu szuflady zasypowej, dwóch zespołów napędowych szuflady, stacji zasilania hydraulicznego składającej się, między innymi, z pompy, zbiornika oleju, hydroakumulatora oraz z modułu sterowniczego, ponadto wibroprasa wyposażona jest w osłony siatkowe, jak pokazano na materiale ilustracyjnym - fig. 1, fig. 2 i fig. 3 oraz fig. 1a, fig. 2a i fig. 3a.

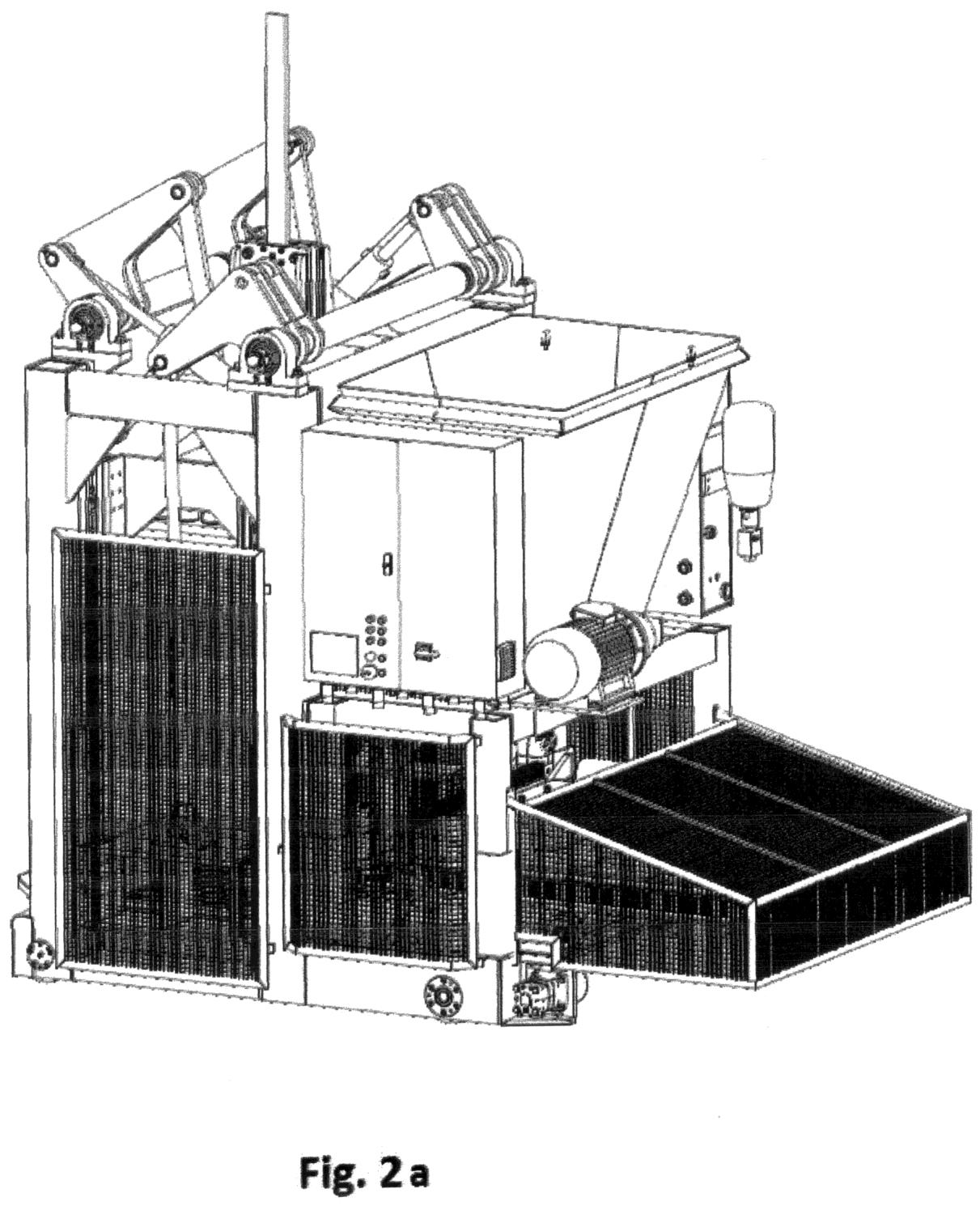

3 PL Ilustracja wzoru

4 4 PL 19677

5 PL

6 6 PL Departament Wydawnictw UP RP
