1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (51) IntCl7 B23P 19/06 B25B 13/22 (54) Przenośne urządzenie do demontażu połączeń gwintowych (43) Zgłoszenie ogłoszono: BUP 15/96 (73) Uprawniony z patentu: Fabryka Zmechanizowanych Obudów Ścianowych "FAZOS Spółka Akcyjna, Tarnowskie Góry, PL (45) O udzieleniu patentu ogłoszono: WUP 02/01 (72) Twórcy wynalazku: Jan Kuliś, Tarnowskie Góry, PL Hubert Paruzel, Boruszowice, PL Józef Pieda, Psary, PL Zenon Oblong, Tarnowskie Góry, PL Piotr Maczuch, Kielcza, PL Jerzy Stefański, Tarnowskie Góry, PL PL B1 (57) 1. Przenośne urządzenie do demontażu połączeń gwintowych posiadające siłownik połączony przegubowo z ramieniem, który to siłownik oddziałuje swoją końcówką na kształtowy zabierak, znamienne tym, że jest zbudowane z cylindrycznego korpusu (1), w którym jest osadzane obrotowo zapadkowe koło (4), przykryte rozłączną pokrywą (3), przy czym koło (4) ma wymienne zabierakowe wypusty (15) i współpracuje bezpośrednio z kształtową końcówką (10) co najmniej jednego siłownika (8). Fig. 1

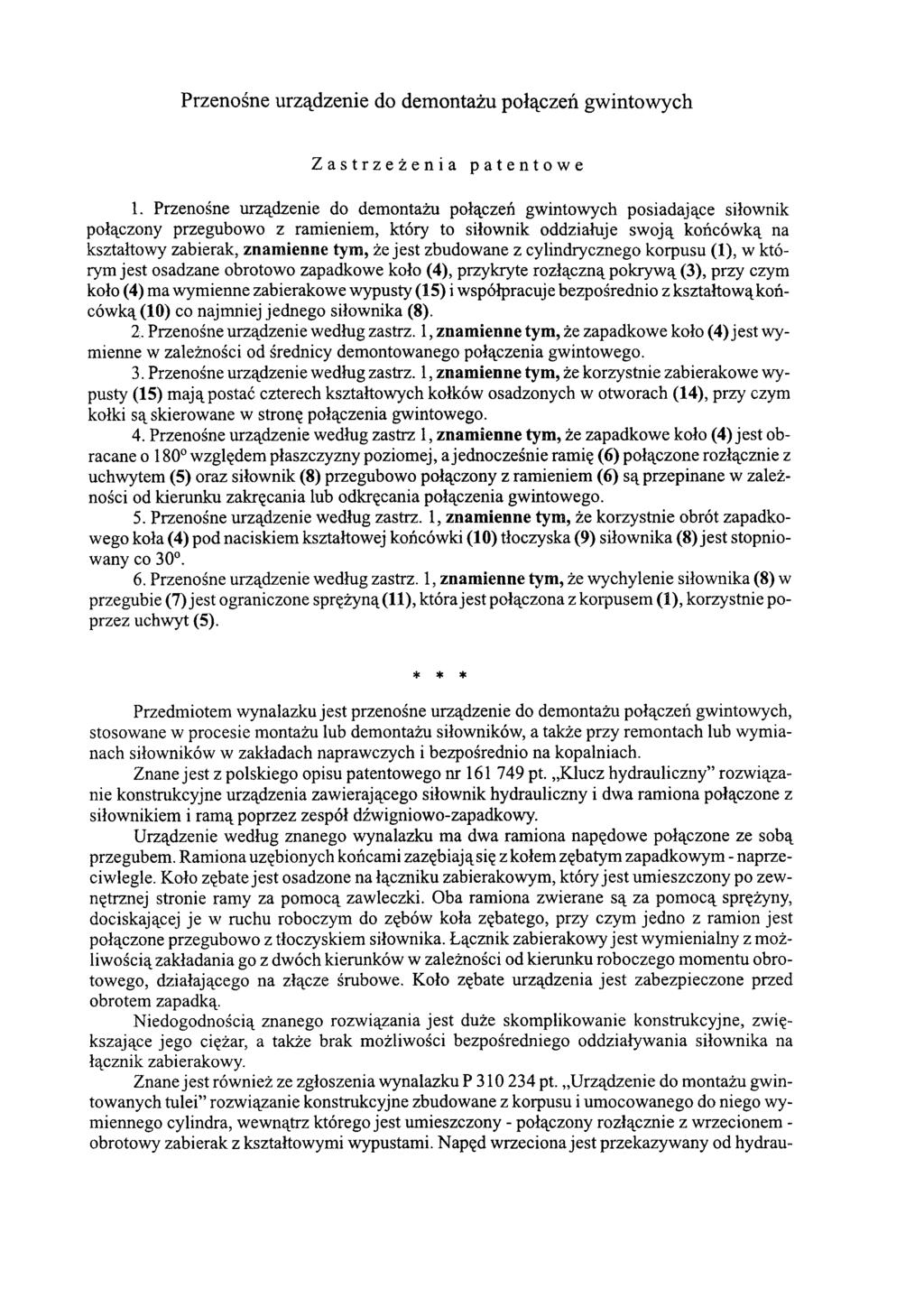

2 Przenośne urządzenie do demontażu połączeń gwintowych Zastrzeżenia patentowe 1. Przenośne urządzenie do demontażu połączeń gwintowych posiadające siłownik połączony przegubowo z ramieniem, który to siłownik oddziałuje swoją końcówką na kształtowy zabierak, znamienne tym, że jest zbudowane z cylindrycznego korpusu (1), w którym jest osadzane obrotowo zapadkowe koło (4), przykryte rozłączną pokrywą (3), przy czym koło (4) ma wymienne zabierakowe wypusty (15) i współpracuje bezpośrednio z kształtową końcówką (10) co najmniej jednego siłownika (8). 2. Przenośne urządzenie według zastrz. 1, znamienne tym, że zapadkowe koło (4) jest wymienne w zależności od średnicy demontowanego połączenia gwintowego. 3. Przenośne urządzenie według zastrz. 1, znamienne tym, że korzystnie zabierakowe wypusty (15) mają postać czterech kształtowych kołków osadzonych w otworach (14), przy czym kołki są skierowane w stronę połączenia gwintowego. 4. Przenośne urządzenie według zastrz 1, znamienne tym, że zapadkowe koło (4) jest obracane o 180 względem płaszczyzny poziomej, a jednocześnie ramię (6) połączone rozłącznie z uchwytem (5) oraz siłownik (8) przegubowo połączony z ramieniem (6) są przepinane w zależności od kierunku zakręcania lub odkręcania połączenia gwintowego. 5. Przenośne urządzenie według zastrz. 1, znamienne tym, że korzystnie obrót zapadkowego koła (4) pod naciskiem kształtowej końcówki (10) tłoczyska (9) siłownika (8) jest stopniowany co Przenośne urządzenie według zastrz. 1, znamienne tym, że wychylenie siłownika (8) w przegubie (7) jest ograniczone sprężyną (11), która jest połączona z korpusem (1), korzystnie poprzez uchwyt (5). * * * Przedmiotem wynalazku jest przenośne urządzenie do demontażu połączeń gwintowych, stosowane w procesie montażu lub demontażu siłowników, a także przy remontach lub wymianach siłowników w zakładach naprawczych i bezpośrednio na kopalniach. Znane jest z polskiego opisu patentowego nr pt. Klucz hydrauliczny rozwiązanie konstrukcyjne urządzenia zawierającego siłownik hydrauliczny i dwa ramiona połączone z siłownikiem i ramą poprzez zespół dźwigniowo-zapadkowy. Urządzenie według znanego wynalazku ma dwa ramiona napędowe połączone ze sobą przegubem. Ramiona uzębionych końcami zazębiają się z kołem zębatym zapadkowym - naprzeciwległe. Koło zębate jest osadzone na łączniku zabierakowym, który jest umieszczony po zewnętrznej stronie ramy za pomocą zawleczki. Oba ramiona zwierane są za pomocą sprężyny, dociskającej je w ruchu roboczym do zębów koła zębatego, przy czym jedno z ramion jest połączone przegubowo z tłoczyskiem siłownika. Łącznik zabierakowy jest wymienialny z możliwością zakładania go z dwóch kierunków w zależności od kierunku roboczego momentu obrotowego, działającego na złącze śrubowe. Koło zębate urządzenia jest zabezpieczone przed obrotem zapadką. Niedogodnością znanego rozwiązania jest duże skomplikowanie konstrukcyjne, zwiększające jego ciężar, a także brak możliwości bezpośredniego oddziaływania siłownika na łącznik zabierakowy. Znane jest również ze zgłoszenia wynalazku P pt. Urządzenie do montażu gwintowanych tulei rozwiązanie konstrukcyjne zbudowane z korpusu i umocowanego do niego wymiennego cylindra, wewnątrz którego jest umieszczony - połączony rozłącznie z wrzecionem - obrotowy zabierak z kształtowymi wypustami. Napęd wrzeciona jest przekazywany od hydrau-

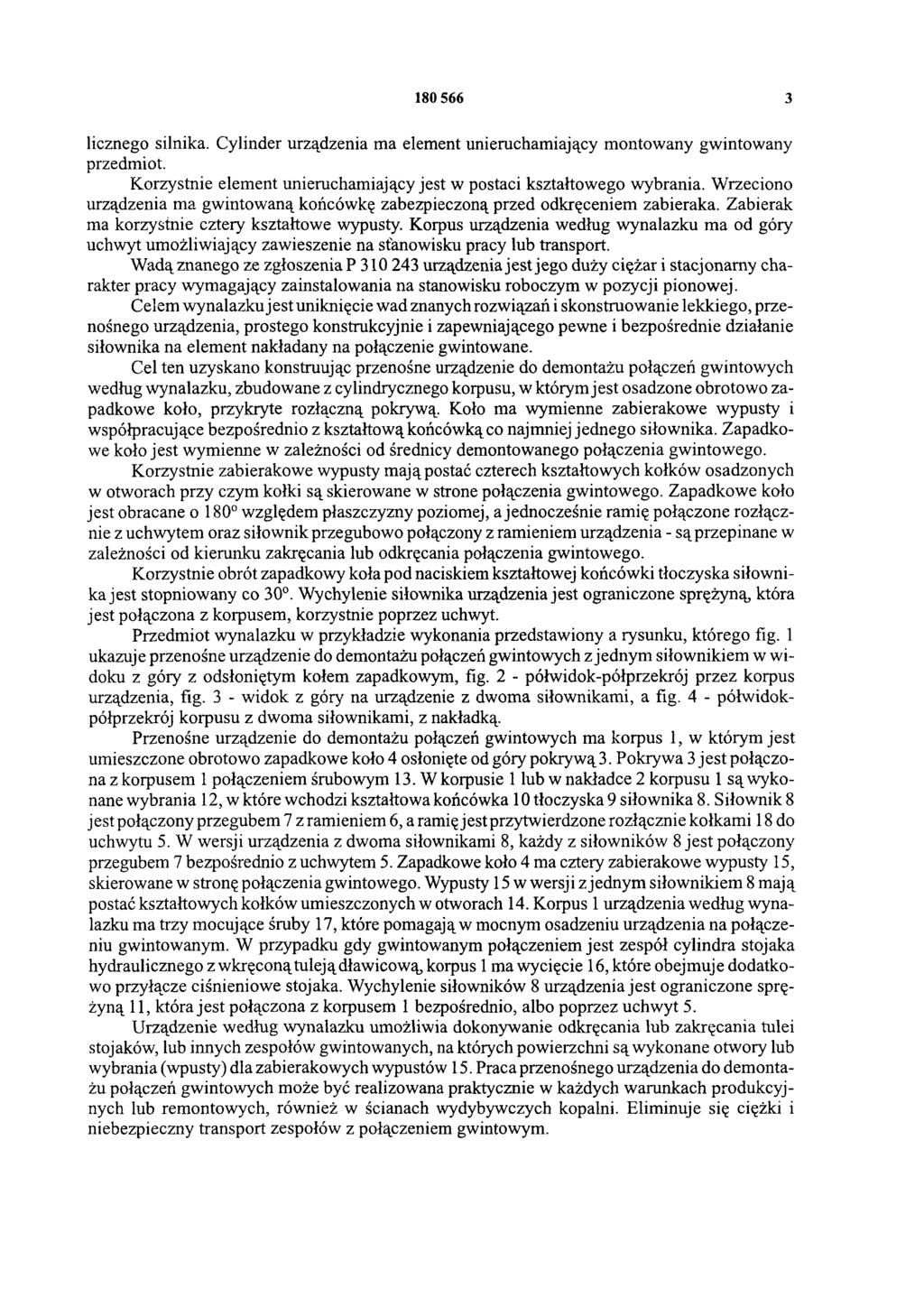

3 licznego silnika. Cylinder urządzenia ma element unieruchamiający montowany gwintowany przedmiot. Korzystnie element unieruchamiający jest w postaci kształtowego wybrania. Wrzeciono urządzenia ma gwintowaną końcówkę zabezpieczoną przed odkręceniem zabieraka. Zabierak ma korzystnie cztery kształtowe wypusty. Korpus urządzenia według wynalazku ma od góry uchwyt umożliwiający zawieszenie na stanowisku pracy lub transport. Wadą znanego ze zgłoszenia P urządzenia jest jego duży ciężar i stacjonarny charakter pracy wymagający zainstalowania na stanowisku roboczym w pozycji pionowej. Celem wynalazku jest uniknięcie wad znanych rozwiązań i skonstruowanie lekkiego, przenośnego urządzenia, prostego konstrukcyjnie i zapewniającego pewne i bezpośrednie działanie siłownika na element nakładany na połączenie gwintowane. Cel ten uzyskano konstruując przenośne urządzenie do demontażu połączeń gwintowych według wynalazku, zbudowane z cylindrycznego korpusu, w którym jest osadzone obrotowo zapadkowe koło, przykryte rozłączną pokrywą. Koło ma wymienne zabierakowe wypusty i współpracujące bezpośrednio z kształtową końcówką co najmniej jednego siłownika. Zapadkowe koło jest wymienne w zależności od średnicy demontowanego połączenia gwintowego. Korzystnie zabierakowe wypusty mają postać czterech kształtowych kołków osadzonych w otworach przy czym kołki są skierowane w stronę połączenia gwintowego. Zapadkowe koło jest obracane o 180 względem płaszczyzny poziomej, a jednocześnie ramię połączone rozłącznie z uchwytem oraz siłownik przegubowo połączony z ramieniem urządzenia - są przepinane w zależności od kierunku zakręcania lub odkręcania połączenia gwintowego. Korzystnie obrót zapadkowy koła pod naciskiem kształtowej końcówki tłoczyska siłownika jest stopniowany co 30. Wychylenie siłownika urządzenia jest ograniczone sprężyną, która jest połączona z korpusem, korzystnie poprzez uchwyt. Przedmiot wynalazku w przykładzie wykonania przedstawiony a rysunku, którego fig. 1 ukazuje przenośne urządzenie do demontażu połączeń gwintowych z jednym siłownikiem w widoku z góry z odsłoniętym kołem zapadkowym, fig. 2 - półwidok-półprzekrój przez korpus urządzenia, fig. 3 - widok z góry na urządzenie z dwoma siłownikami, a fig. 4 - półwidokpółprzekrój korpusu z dwoma siłownikami, z nakładką. Przenośne urządzenie do demontażu połączeń gwintowych ma korpus 1, w którym jest umieszczone obrotowo zapadkowe koło 4 osłonięte od góry pokrywą 3. Pokrywa 3 jest połączona z korpusem 1 połączeniem śrubowym 13. W korpusie 1 lub w nakładce 2 korpusu 1 są wykonane wybrania 12, w które wchodzi kształtowa końcówka 10 tłoczyska 9 siłownika 8. Siłownik 8 jest połączony przegubem 7 z ramieniem 6, a ramię jest przytwierdzone rozłącznie kołkami 18 do uchwytu 5. W wersji urządzenia z dwoma siłownikami 8, każdy z siłowników 8 jest połączony przegubem 7 bezpośrednio z uchwytem 5. Zapadkowe koło 4 ma cztery zabierakowe wypusty 15, skierowane w stronę połączenia gwintowego. Wypusty 15 w wersji z jednym siłownikiem 8 mają postać kształtowych kołków umieszczonych w otworach 14. Korpus 1 urządzenia według wynalazku ma trzy mocujące śruby 17, które pomagają w mocnym osadzeniu urządzenia na połączeniu gwintowanym. W przypadku gdy gwintowanym połączeniem jest zespół cylindra stojaka hydraulicznego z wkręconą tuleją dławicową, korpus 1 ma wycięcie 16, które obejmuje dodatkowo przyłącze ciśnieniowe stojaka. Wychylenie siłowników 8 urządzenia jest ograniczone sprężyną 11, która jest połączona z korpusem 1 bezpośrednio, albo poprzez uchwyt 5. Urządzenie według wynalazku umożliwia dokonywanie odkręcania lub zakręcania tulei stojaków, lub innych zespołów gwintowanych, na których powierzchni są wykonane otwory lub wybrania (wpusty) dla zabierakowych wypustów 15. Praca przenośnego urządzenia do demontażu połączeń gwintowych może być realizowana praktycznie w każdych warunkach produkcyjnych lub remontowych, również w ścianach wydybywczych kopalni. Eliminuje się ciężki i niebezpieczny transport zespołów z połączeniem gwintowym.

4

5 Fig. 3 Fig. 4
