1 PL RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11) Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Klasyfikacja: (54) Stół do masażu i rehabilitacji (45) O udzieleniu prawa z rejestracji ogłoszono: WUP 08/2013 (73) Uprawniony z rejestracji wzoru przemysłowego: HABYS SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Jasło, (PL) (72) Twórca(y) wzoru przemysłowego: WÓJCIK JERZY, Żywiec, (PL)

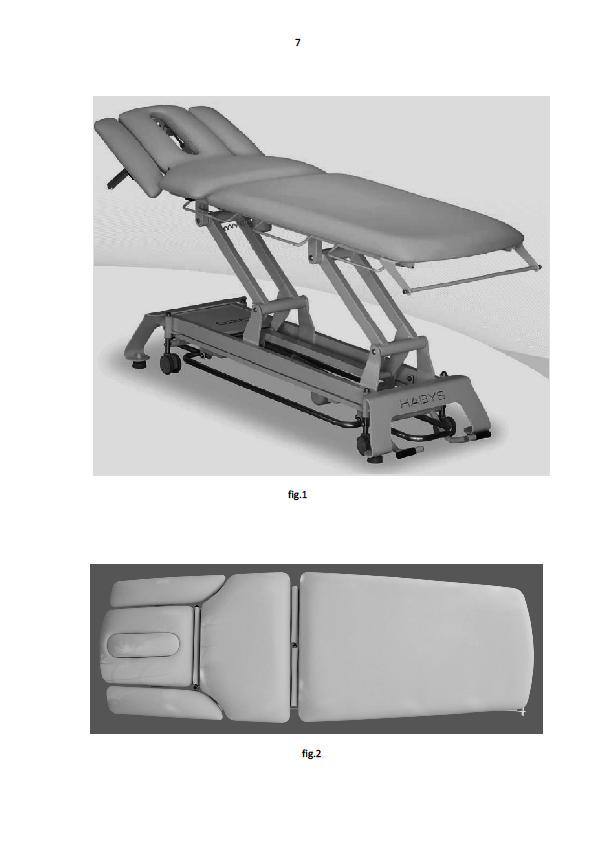

2 2 PL Opis wzoru przemysłowego Przedmiotem wzoru przemysłowego jest stół do masażu i rehabilitacji. Istota wzoru przejawia się w oryginalnym wyglądzie stołu, oryginalnym kształcie segmentowego blatu i podstawy stołu. Przedmiot wzoru został uwidoczniony na fotografii zbiorczej oraz dla lepszego zobrazowania wzoru w figurach poszczególnych odmian wzoru oraz jego istotnych elementów, na których: Fig. 1 przedstawia stół do masażu i rehabilitacji według pierwszej odmiany w widoku perspektywicznym. Fig. 2 przedstawia stół do masażu i rehabilitacji według pierwszej odmiany w widoku z góry. Fig. 3 przedstawia stół do masażu i rehabilitacji według pierwszej odmiany w widoku z dłuższego boku z rozłożonym kilkusegmentowym regulowanym blatem. Fig. 4 przedstawia stół do masażu i rehabilitacji w widoku z krótszego boku z odgiętymi segmentami zagłówka/podgłówka i podłokietników. Fig. 5 przedstawia stół do masażu i rehabilitacji według jakiejkolwiek odmiany w widoku z dłuższego boku z uwidocznionym charakterystycznym stelażem ramy sterującej wysokość stołu oraz systemem jezdnym. Fig. 6 przedstawia stół do masażu i rehabilitacji według drugiej odmiany w widoku perspektywicznym. Fig. 7 przedstawia stół do masażu i rehabilitacji według trzeciej odmiany w widoku perspektywicznym. Fig. 8 przedstawia stół do masażu i rehabilitacji według czwartej odmiany w widoku perspektywicznym. Jak uwidoczniono na fig. 1, stół do masażu i rehabilitacji według pierwszej odmiany składa się z 3-segmentowego blatu (tzw. leża) wykonanego z wysokiej jakości pianki pokrytej tapicerką w dowolnym kolorze, umieszczonej pod blatem ramy sterującej wysokość stołu oraz systemu jezdnego. Każdy element blatu (leża) jest samodzielnie pozycjonowany za pomocą sprężyn gazowych sterowanych pilotem podblatowym, co uwidoczniono na fig. 3. Jak pokazano na fig. 1 i fig. 3 największa część leża ma kształt zbliżony do prostokąta. Środkowa część ma kształt prostokąta z nałożonym na niego trapezem równoramiennym tak, że dłuższy bok prostokąta jest równocześnie podstawą trapezu. W górnej części leża umieszczono podgłówek w kształcie zbliżonym do prostokąta, w którego środkowej części wykonano owalne wycięcie na twarz (w fig. 3 z zatyczką). Po obydwu stronach podgłówka, znajdują się regulowane podłokietniki o kształcie przypominającym trapez prostokątny. Po obu stronach blatu znajdują po trzy uchwyty wykonane z pręta uformowanego w kształt prostokąta z zaokrąglonymi rogami. Do blatu przymocowano sterującą wysokością stołu ramę ze stali nierdzewnej, wykonaną z dwóch równoległych względem siebie profili, przymocowanych przegubowo: od góry do konstrukcji wspierającej blat stołu, natomiast od dołu do konstrukcji podstawy stołu, stanowiącej jednocześnie element systemu jezdnego, którego widok z dłuższego boku ujawniono na fig. 3 a widok z krótszego boku ujawniono na fig. 4. System jezdny składa się z 4 regulowanych stopek oraz 4 skrętnych kółek, przy czym stopki stanowią część fantazyjnej ramy, wygiętej na kształt odwróconej litery "U", w której centralnej części znajduje się napis "HABYS". Jak uwidoczniono na fig. 6, stół do masażu i rehabilitacji według drugiej odmiany składa się z wielo-segmentowego blatu (tzw. leża) wykonanego z wysokiej jakości pianki pokrytej tapicerką w dowolnym kolorze, umieszczonej pod blatem ramy sterującej wysokość stołu oraz systemu jezdnego. Każdy element blatu (leża) jest samodzielnie pozycjonowany za pomocą sprężyn gazowych sterowanych pilotem podblatowym, co uwidoczniono na fig. 3 w odniesieniu do wzoru według pierwszej odmiany. Jak pokazano na fig. 6 największa część leża ma kształt zbliżony do prostokąta a tuż za nią znajduje się wąska część wewnętrzna mająca również kształt prostokąta, przy czym zewnętrzne boki prostokąta są wielokrotnie krótsze od boków wewnętrznych. Wąska część leża pozwala na lepsze jego pozycjonowanie przy wykonywaniu skomplikowanych zabiegów rehabilitacyjnych. Za wąskim elementem umieszczono segment, po bokach którego znajdują się opuszczane, prostokątne półki boczne.

3 PL W górnej części leża jest podgłówek w kształcie zbliżonym do prostokąta, w którego środkowej części wykonano owalne wycięcie na twarz (w fig. 3 z zatyczką). Po obydwu stronach podgłówka, znajdują się regulowane podłokietniki o kształcie przypominającym trapez prostokątny. Po obu stronach blatu znajdują się natomiast po dwa uchwyty wykonane z pręta uformowanego w kształt prostokąta z zaokrąglonymi rogami. Do blatu przymocowano sterującą wysokością stołu ramę ze stali nierdzewnej, wykonaną z dwóch równoległych względem siebie profili, przymocowanych przegubowo: od góry do konstrukcji wspierającej blat stołu, natomiast od dołu do konstrukcji podstawy stołu, stanowiącej jednocześnie element systemu jezdnego, którego widok z dłuższego boku ujawniono na fig. 5 a widok z krótszego boku ujawniono na fig. 4. System jezdny składa się z 4 regulowanych stopek oraz 4 skrętnych kółek, przy czym stopki stanowią część fantazyjnej ramy, wygiętej na kształt odwróconej litery "U", w centralnej części której znajduje się napis "HABYS". Jak uwidoczniono na fig.7, stół do masażu i rehabilitacji według trzeciej odmiany składa się z 2-segmentowego blatu (tzw. leża) wykonanego z wysokiej jakości pianki pokrytej tapicerką w dowolnym kolorze, umieszczonej pod blatem ramy sterującej wysokość stołu oraz systemu jezdnego. Jak pokazano na fig. 7 największa część leża ma kształt zbliżony do prostokąta a tuż za nią znajduje się podgłówek w kształcie zbliżonym do prostokąta z zaokrąglonymi rogami, w którego środkowej części wykonano owalne wycięcie na twarz (w fig. 3 z zatyczką). Po obydwu stronach blatu znajdują po trzy uchwyty wykonane z pręta uformowanego w kształt prostokąta z zaokrąglonymi rogami. Do blatu przymocowano sterującą wysokością stołu ramę ze stali nierdzewnej, wykonaną z dwóch równoległych względem siebie profili, przymocowanych przegubowo: od góry do konstrukcji wspierającej blat stołu, natomiast od dołu do konstrukcji podstawy stołu, stanowiącej jednocześnie element systemu stabilizującego i podpierającego stół. System stabilizujący składa się z 4 regulowanych stopek, przy czym po dwie stopki umieszczono ze strony krótszych boków stołu i stanowią one część fantazyjnej ramy, wygiętej na kształt odwróconej litery "U", w centralnej części której znajduje się napis "HABYS". Jak uwidoczniono na fig. 8, stół do masażu i rehabilitacji według czwartej odmiany składa się z jedno-segmentowego blatu (tzw. leża) wykonanego z wysokiej jakości pianki pokrytej tapicerką w dowolnym kolorze, umieszczonej pod blatem ramy sterującej wysokość stołu oraz systemu jezdnego. Jak pokazano na fig. 8 leże ma kształt zbliżony do prostokąta z zaokrąglonymi rogami, po obu stronach którego znajdują po cztery uchwyty wykonane z pręta uformowanego w kształt prostokąta z zaokrąglonymi rogami. Do blatu przymocowano sterującą wysokością stołu ramę ze stali nierdzewnej, wykonaną z dwóch równoległych względem siebie profili, przymocowanych przegubowo: od góry do konstrukcji wspierającej blat stołu, natomiast od dołu do konstrukcji podstawy stołu, stanowiącej jednocześnie element systemu jezdnego, którego widok z dłuższego boku ujawniono na fig. 5 a widok z krótszego boku ujawniono na fig. 4. System jezdny składa się z 4 regulowanych stopek oraz 4 skrętnych kółek, przy czym stopki stanowią część fantazyjnej ramy, wygiętej na kształt odwróconej litery "U", w centralnej części której znajduje się napis "HABYS". Cechami istotnymi wzoru przemysłowego jest jego oryginalny wygląd stołu, oryginalny kształt segmentowego blatu i podstawy stołu. Cechą istotną wzoru jest sterująca wysokością stołu rama ze stali nierdzewnej, wykonana z dwóch równoległych względem siebie profili, przymocowanych przegubowo: od góry do konstrukcji wspierającej blat stołu, natomiast od dołu do konstrukcji podstawy stołu, stanowiącej jednocześnie element systemu jezdnego składającego się z 4 regulowanych stopek oraz 4 skrętnych kółek, przy czym stopki stanowią część fantazyjnej ramy, wygiętej na kształt odwróconej litery "U", w centralnej części której znajduje się napis "HABYS". Cechami istotnymi wzoru przemysłowego według pierwszej odmiany jest nadto 3-segmentowy blat (tzw. leże) którego każdy element jest samodzielnie pozycjonowany za pomocą sprężyn gazowych sterowanych pilotem podblatowym, i którego największa część ma kształt zbliżony do prostokąta, środkowa część ma kształt prostokąta z nałożonym na niego trapezem równoramiennym, tak, że dłuższy bok prostokąta jest równocześnie podstawą trapezu a górną część stanowi podgłówek w kształcie zbliżonym do prostokąta, w którego środkowej części wykonano

4 4 PL owalne wycięcie na twarz a po obu stronach regulowane podłokietniki o kształcie przypominającym trapez prostokątny. Cechami istotnymi wzoru przemysłowego według drugiej odmiany jest także wielosegmentowy blat (tzw. leże) którego każdy element jest samodzielnie pozycjonowany za pomocą sprężyn gazowych sterowanych pilotem podblatowym, i którego największa część ma kształt zbliżony do prostokąta, a za nią znajduje się wąska część wewnętrzna o kształcie prostokąta, którego zewnętrzne boki są wielokrotnie krótsze od boków wewnętrznych. Następnym elementem jest segment po bokach którego znajdują się opuszczane, prostokątne półki boczne i podgłówek w kształcie zbliżonym do prostokąta ze znajdującymi się po jego obu stronach regulowanymi podłokietnikami o kształcie przypominającym trapez prostokątny. Cechami istotnymi wzoru przemysłowego według trzeciej odmiany jest nadto 2-segmentowy blat, którego największa część ma kształt zbliżony do prostokąta a podgłówek jest w kształcie zbliżonym do prostokąta z zaokrąglonymi rogami. Cechami istotnymi wzoru przemysłowego według czwartej odmiany jest nadto jednosegmentowy blat o kształcie zbliżonym do prostokąta z zaokrąglonymi rogami.

5 PL Ilustracja wzoru

6 6 PL 19735

7 PL
