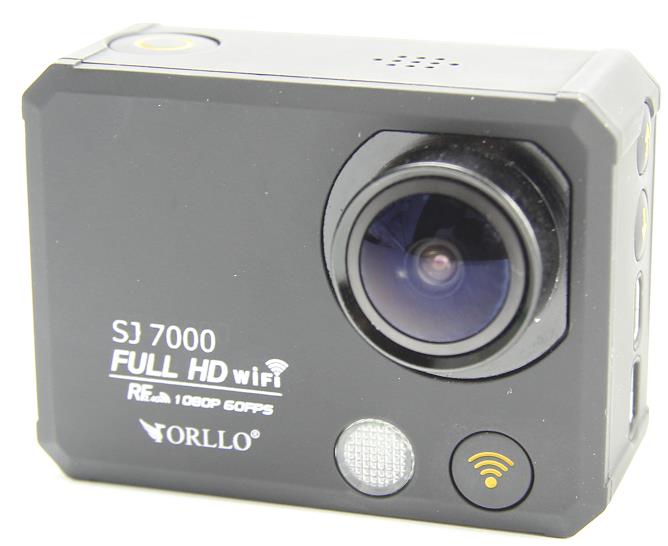

1 KAMERA SPORTOWA ORLLO SJ7000 INSTRUKCJA OBSŁUGI 1

2 2

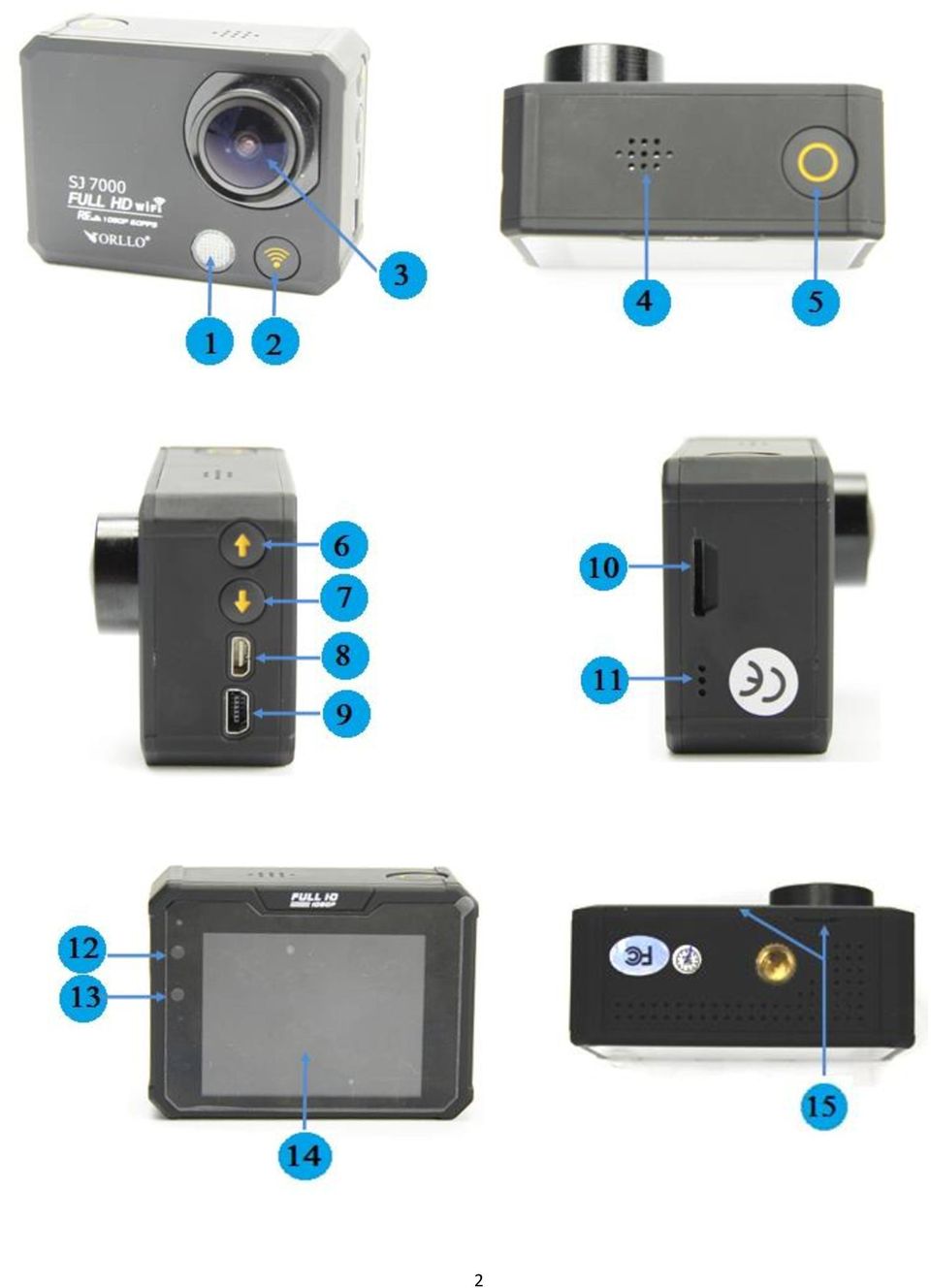

3 I.Opis Techniczny urządzenia 1. Wskaźnik WiFi 2. Przycisk wyboru oraz WiFi 3. Obiektyw 4. Głośnik 5. Przycisk uruchomienia urządzenia 6. Przycisk w górę 7. Przycisk w dół 8. Wejście HDMI 9. Gniazdo USB 10. Slot karty microsd 11. Mikrofon 12. Wskaźnik pracy 13. Wskaźnik ładowania 14. Wyświetlacz 15. Przednia pokrywa baterii/miejsce baterii Opis Funkcji przycisków oraz wyjść: 1. Dioda sygnalizująca połączenie z siecią WiFI 2. Zmiana trybu (wideo/zdjęcia/odtwarzacz) długie przytrzymanie przycisku powoduje włączanie WiFi 3. Obiektyw urządzenia 4. Głośnik urządzenia 5. Przycisk uruchomienia urządzenia/długie przytrzymanie przycisku powoduje wyłączenie 6. Przejście w górę (przytrzymanie przycisku powoduje włączenie/wyłączenie ustawień urządzenia) 7. Przejście w dół 3

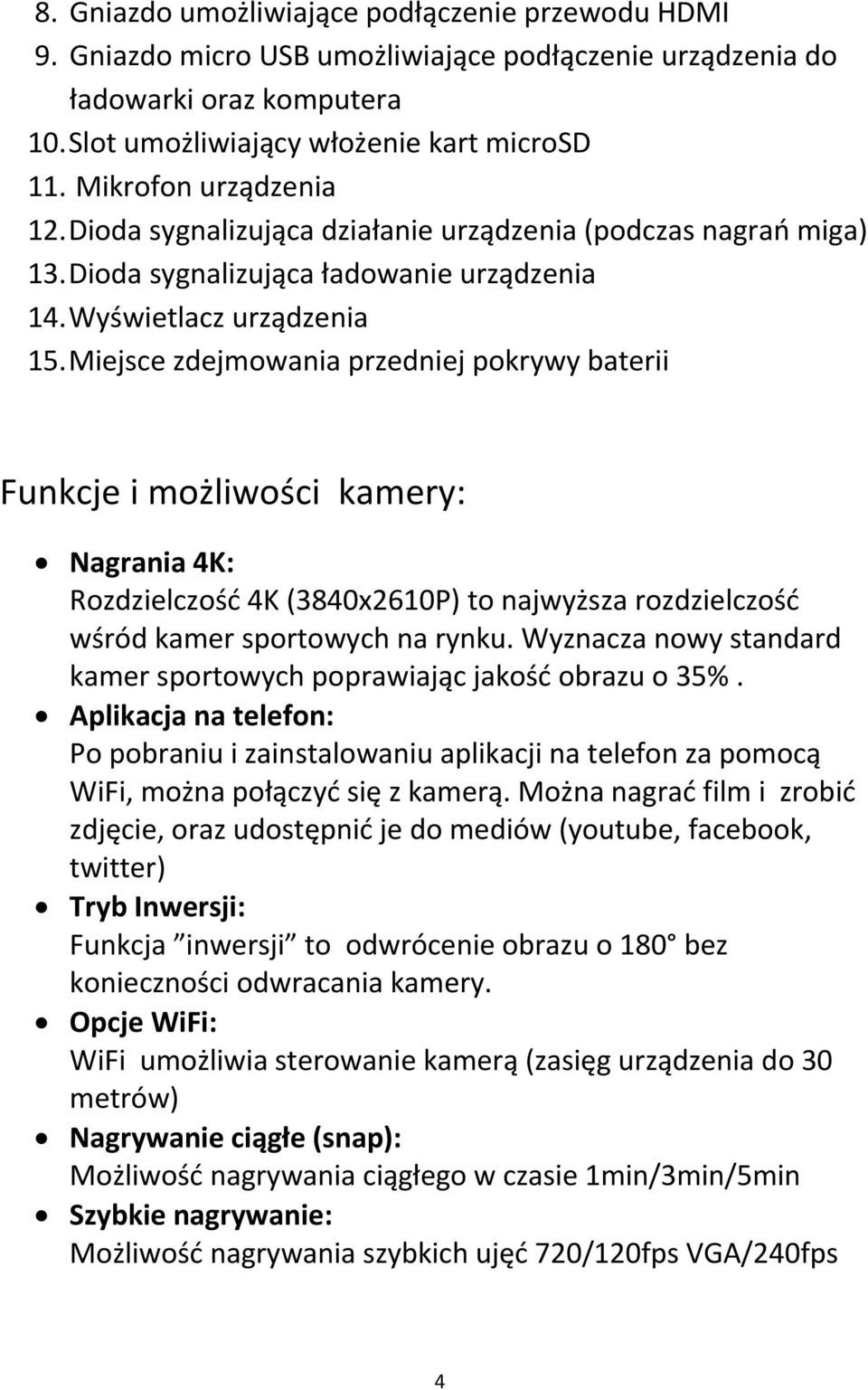

4 8. Gniazdo umożliwiające podłączenie przewodu HDMI 9. Gniazdo micro USB umożliwiające podłączenie urządzenia do ładowarki oraz komputera 10. Slot umożliwiający włożenie kart microsd 11. Mikrofon urządzenia 12. Dioda sygnalizująca działanie urządzenia (podczas nagrań miga) 13. Dioda sygnalizująca ładowanie urządzenia 14. Wyświetlacz urządzenia 15. Miejsce zdejmowania przedniej pokrywy baterii Funkcje i możliwości kamery: Nagrania 4K: Rozdzielczość 4K (3840x2610P) to najwyższa rozdzielczość wśród kamer sportowych na rynku. Wyznacza nowy standard kamer sportowych poprawiając jakość obrazu o 35%. Aplikacja na telefon: Po pobraniu i zainstalowaniu aplikacji na telefon za pomocą WiFi, można połączyć się z kamerą. Można nagrać film i zrobić zdjęcie, oraz udostępnić je do mediów (youtube, facebook, twitter) Tryb Inwersji: Funkcja inwersji to odwrócenie obrazu o 180 bez konieczności odwracania kamery. Opcje WiFi: WiFi umożliwia sterowanie kamerą (zasięg urządzenia do 30 metrów) Nagrywanie ciągłe (snap): Możliwość nagrywania ciągłego w czasie 1min/3min/5min Szybkie nagrywanie: Możliwość nagrywania szybkich ujęć 720/120fps VGA/240fps 4

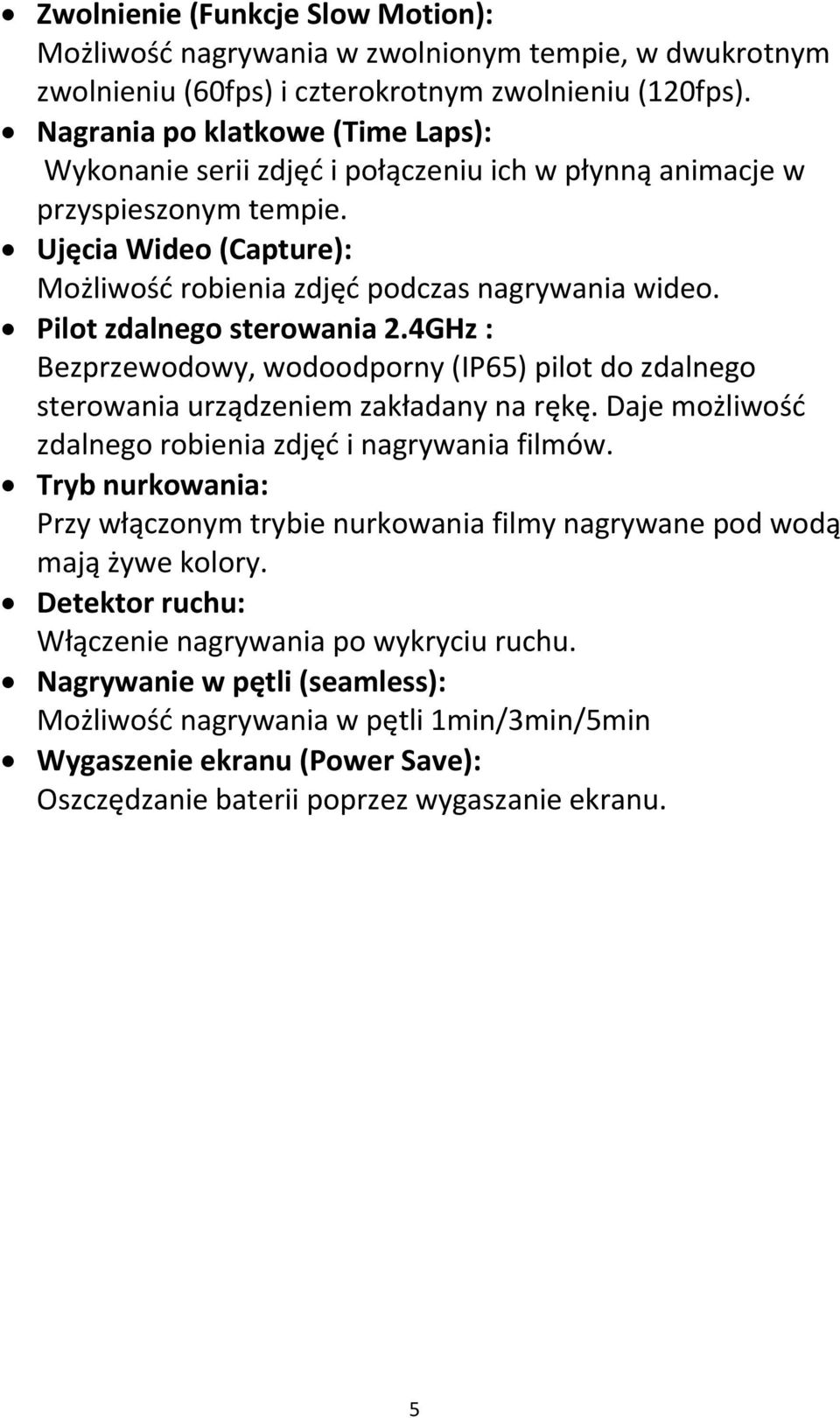

5 Zwolnienie (Funkcje Slow Motion): Możliwość nagrywania w zwolnionym tempie, w dwukrotnym zwolnieniu (60fps) i czterokrotnym zwolnieniu (120fps). Nagrania po klatkowe (Time Laps): Wykonanie serii zdjęć i połączeniu ich w płynną animacje w przyspieszonym tempie. Ujęcia Wideo (Capture): Możliwość robienia zdjęć podczas nagrywania wideo. Pilot zdalnego sterowania 2.4GHz : Bezprzewodowy, wodoodporny (IP65) pilot do zdalnego sterowania urządzeniem zakładany na rękę. Daje możliwość zdalnego robienia zdjęć i nagrywania filmów. Tryb nurkowania: Przy włączonym trybie nurkowania filmy nagrywane pod wodą mają żywe kolory. Detektor ruchu: Włączenie nagrywania po wykryciu ruchu. Nagrywanie w pętli (seamless): Możliwość nagrywania w pętli 1min/3min/5min Wygaszenie ekranu (Power Save): Oszczędzanie baterii poprzez wygaszanie ekranu. 5

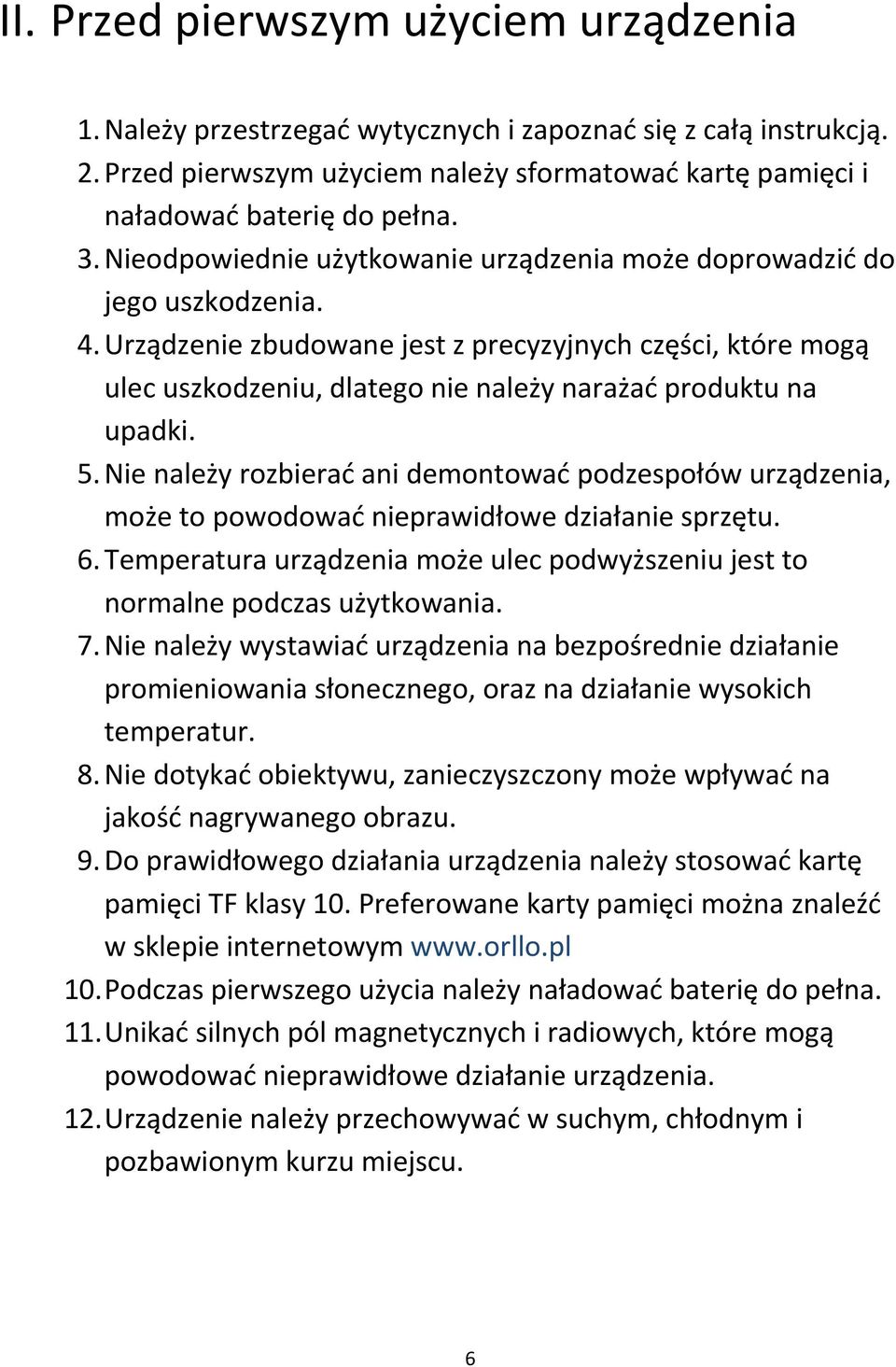

6 II. Przed pierwszym użyciem urządzenia 1. Należy przestrzegać wytycznych i zapoznać się z całą instrukcją. 2. Przed pierwszym użyciem należy sformatować kartę pamięci i naładować baterię do pełna. 3. Nieodpowiednie użytkowanie urządzenia może doprowadzić do jego uszkodzenia. 4. Urządzenie zbudowane jest z precyzyjnych części, które mogą ulec uszkodzeniu, dlatego nie należy narażać produktu na upadki. 5. Nie należy rozbierać ani demontować podzespołów urządzenia, może to powodować nieprawidłowe działanie sprzętu. 6. Temperatura urządzenia może ulec podwyższeniu jest to normalne podczas użytkowania. 7. Nie należy wystawiać urządzenia na bezpośrednie działanie promieniowania słonecznego, oraz na działanie wysokich temperatur. 8. Nie dotykać obiektywu, zanieczyszczony może wpływać na jakość nagrywanego obrazu. 9. Do prawidłowego działania urządzenia należy stosować kartę pamięci TF klasy 10. Preferowane karty pamięci można znaleźć w sklepie internetowym Podczas pierwszego użycia należy naładować baterię do pełna. 11. Unikać silnych pól magnetycznych i radiowych, które mogą powodować nieprawidłowe działanie urządzenia. 12. Urządzenie należy przechowywać w suchym, chłodnym i pozbawionym kurzu miejscu. 6

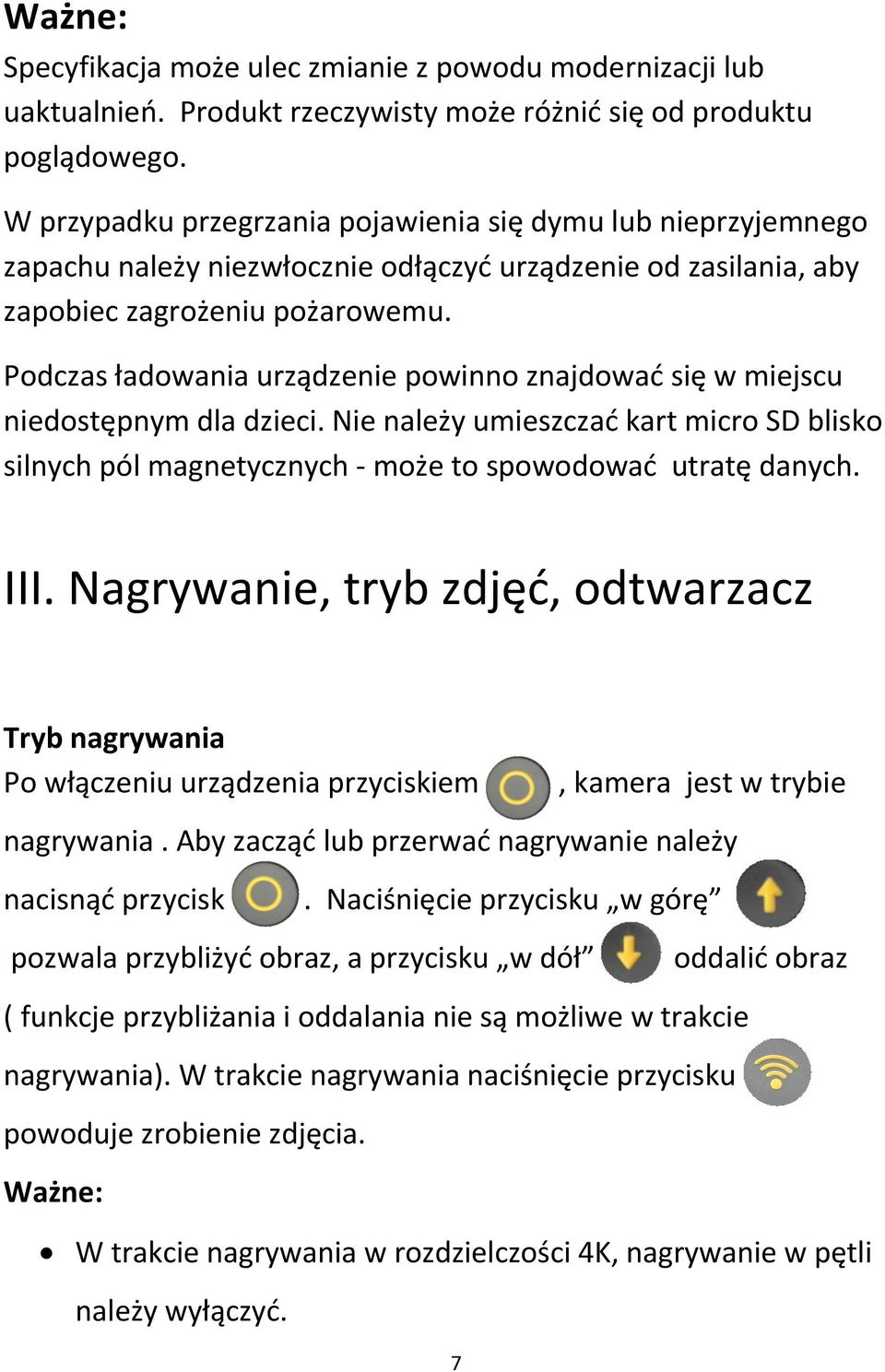

7 Ważne: Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu poglądowego. W przypadku przegrzania pojawienia się dymu lub nieprzyjemnego zapachu należy niezwłocznie odłączyć urządzenie od zasilania, aby zapobiec zagrożeniu pożarowemu. Podczas ładowania urządzenie powinno znajdować się w miejscu niedostępnym dla dzieci. Nie należy umieszczać kart micro SD blisko silnych pól magnetycznych - może to spowodować utratę danych. III. Nagrywanie, tryb zdjęć, odtwarzacz Tryb nagrywania Po włączeniu urządzenia przyciskiem, kamera jest w trybie nagrywania. Aby zacząć lub przerwać nagrywanie należy nacisnąć przycisk. Naciśnięcie przycisku w górę pozwala przybliżyć obraz, a przycisku w dół oddalić obraz ( funkcje przybliżania i oddalania nie są możliwe w trakcie nagrywania). W trakcie nagrywania naciśnięcie przycisku powoduje zrobienie zdjęcia. Ważne: W trakcie nagrywania w rozdzielczości 4K, nagrywanie w pętli należy wyłączyć. 7

8 W rozdzielczości 4K nie ma funkcji WiFi, zoom i nagrań poklatkowych. Podczas nagrywanie w pętli należy wyłączyć nagrywanie ciągłe. 1. Ikona trybu nagrywania 2. Ikona wyboru ekspozycji 3. Ikona balans bieli 4. Ikona ustawionych ilości klatek 5. Ikona bieżącej rozdzielczości 6. Ikona włączenia/wyłączenia mikrofonu 7. Czas nagrania oraz pozostały czas do nagrania na karcie pamięci 8. Ikona naładowania baterii i podłączenia ładowarki 9. Data 10. Godzina 8

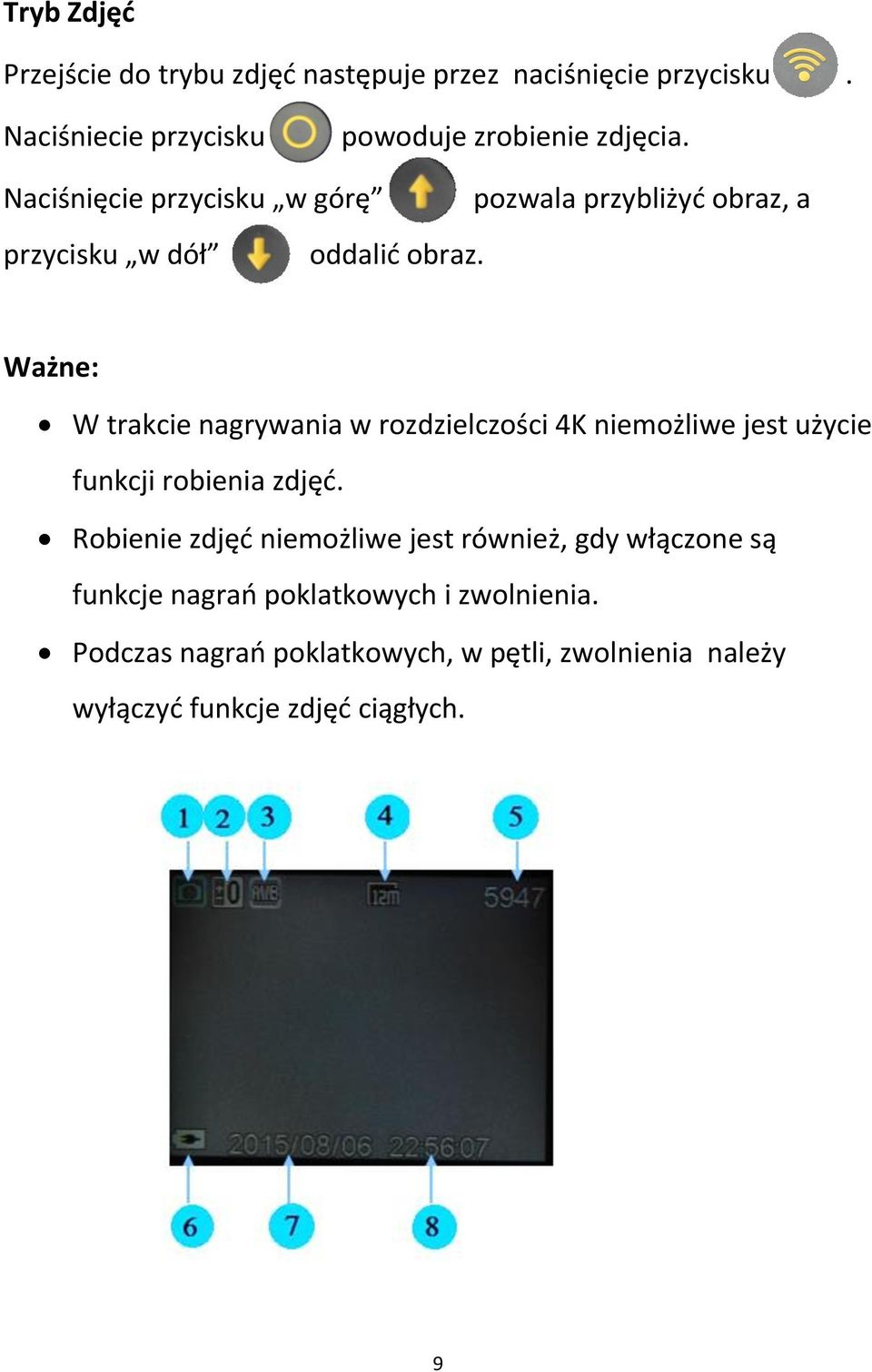

9 Tryb Zdjęć Przejście do trybu zdjęć następuje przez naciśnięcie przycisku. Naciśniecie przycisku powoduje zrobienie zdjęcia. Naciśnięcie przycisku w górę pozwala przybliżyć obraz, a przycisku w dół oddalić obraz. Ważne: W trakcie nagrywania w rozdzielczości 4K niemożliwe jest użycie funkcji robienia zdjęć. Robienie zdjęć niemożliwe jest również, gdy włączone są funkcje nagrań poklatkowych i zwolnienia. Podczas nagrań poklatkowych, w pętli, zwolnienia należy wyłączyć funkcje zdjęć ciągłych. 9

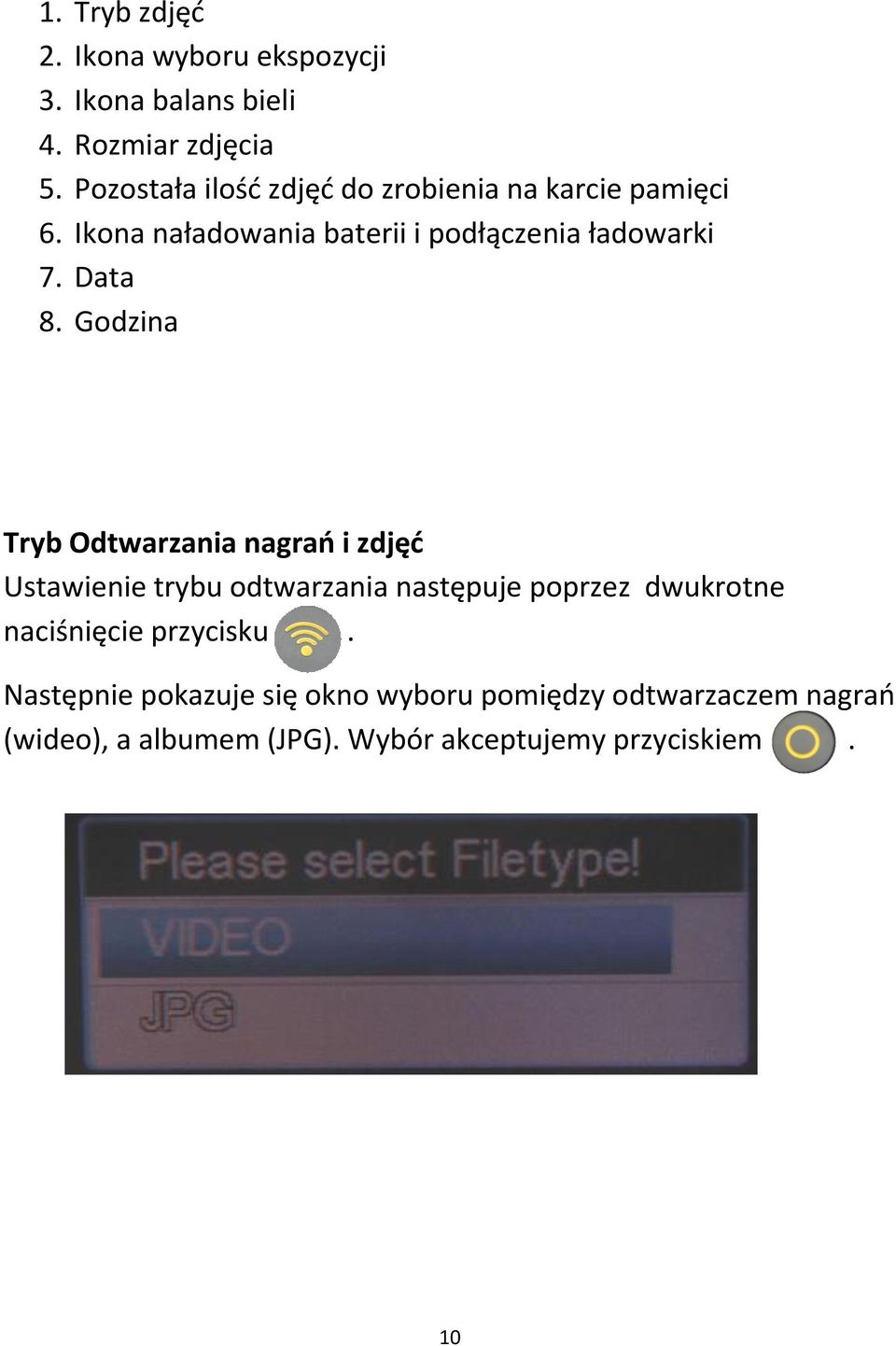

10 1. Tryb zdjęć 2. Ikona wyboru ekspozycji 3. Ikona balans bieli 4. Rozmiar zdjęcia 5. Pozostała ilość zdjęć do zrobienia na karcie pamięci 6. Ikona naładowania baterii i podłączenia ładowarki 7. Data 8. Godzina Tryb Odtwarzania nagrań i zdjęć Ustawienie trybu odtwarzania następuje poprzez dwukrotne naciśnięcie przycisku. Następnie pokazuje się okno wyboru pomiędzy odtwarzaczem nagrań (wideo), a albumem (JPG). Wybór akceptujemy przyciskiem. 10

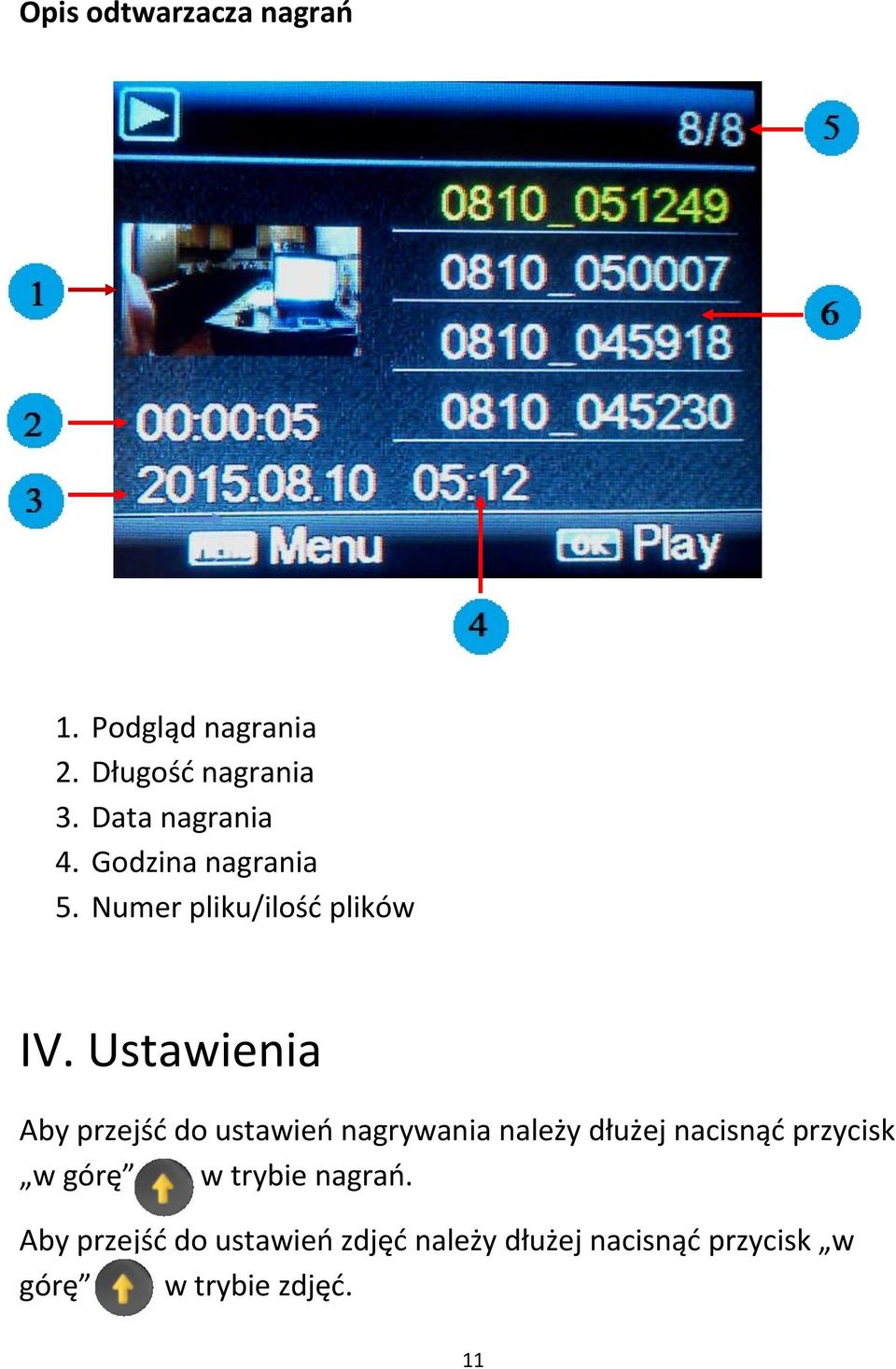

11 Opis odtwarzacza nagrań 1. Podgląd nagrania 2. Długość nagrania 3. Data nagrania 4. Godzina nagrania 5. Numer pliku/ilość plików IV. Ustawienia Aby przejść do ustawień nagrywania należy dłużej nacisnąć przycisk w górę w trybie nagrań. Aby przejść do ustawień zdjęć należy dłużej nacisnąć przycisk w górę w trybie zdjęć. 11

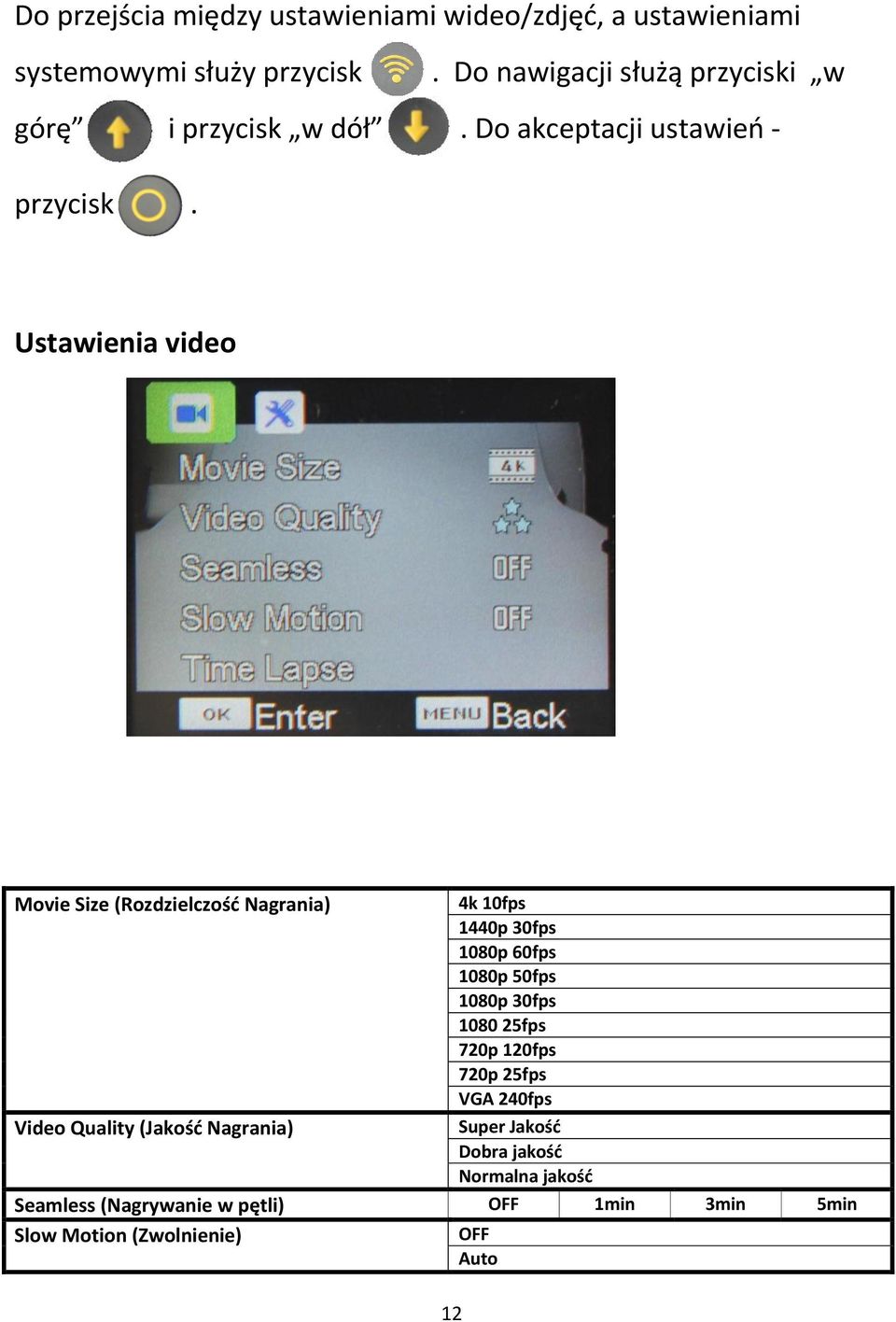

12 Do przejścia między ustawieniami wideo/zdjęć, a ustawieniami systemowymi służy przycisk. Do nawigacji służą przyciski w górę i przycisk w dół. Do akceptacji ustawień - przycisk. Ustawienia video Movie Size (Rozdzielczość Nagrania) 4k 10fps 1440p 30fps 1080p 60fps 1080p 50fps 1080p 30fps fps 720p 120fps 720p 25fps VGA 240fps Video Quality (Jakość Nagrania) Super Jakość Dobra jakość Normalna jakość Seamless (Nagrywanie w pętli) 1min 3min 5min Slow Motion (Zwolnienie) Auto 12

13 Time Lapse (nagrania po klatkowe) 0.5sek 1sek 3sek 5sek 10sek 30sek 1min White Balance (Balans Bieli) auto światło dzienne zachmurzenie wolfram fluorescencyjne Diving Mode (Tryb nurkowania) ON Wybór Ekspozycji Motion Detecion ( Detektor ruchu Date Stamp (oznaczenie daty godziny) ON data data i godzina Ustawienia zdjęć 13

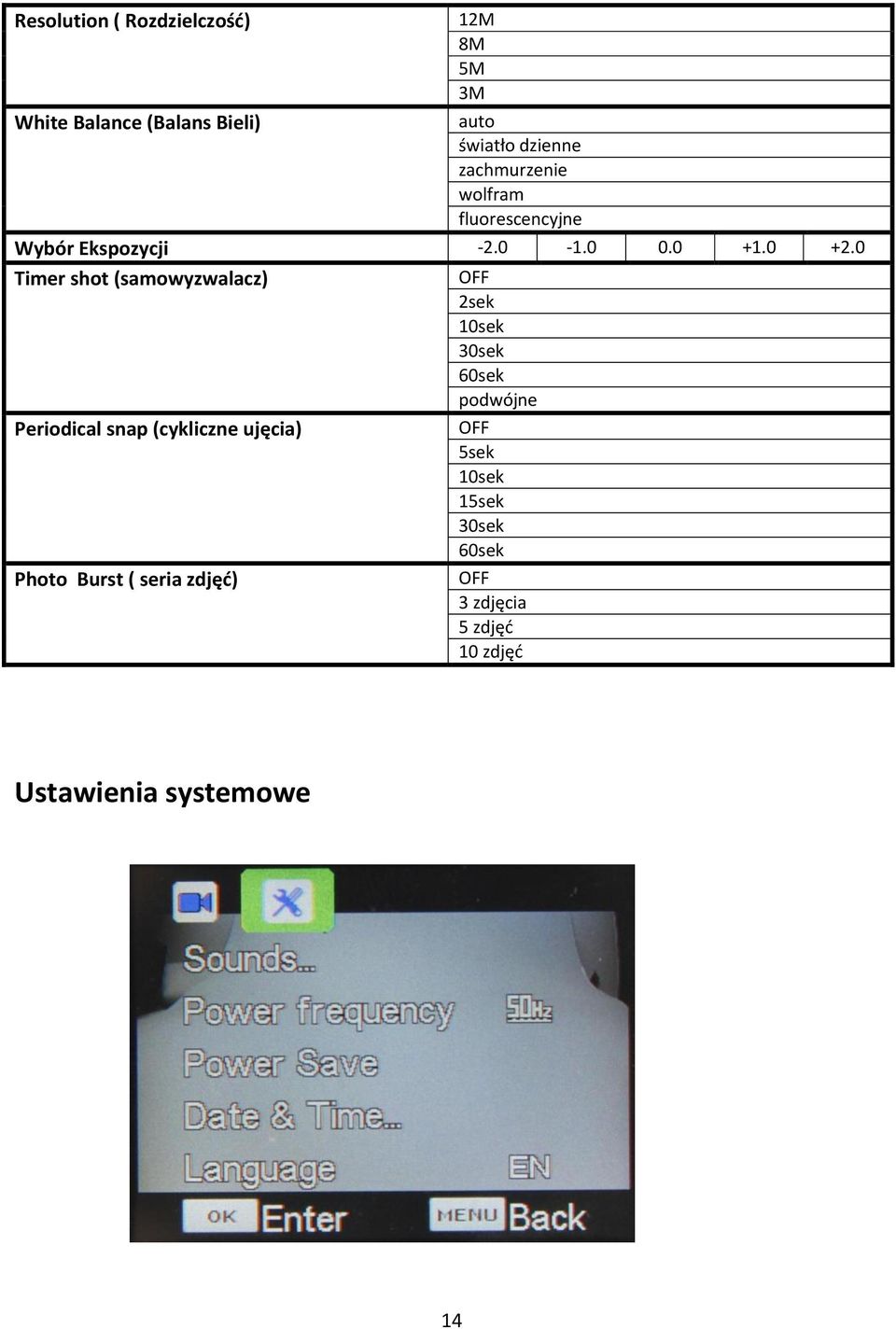

14 Resolution ( Rozdzielczość) 12M 8M 5M 3M White Balance (Balans Bieli) auto światło dzienne zachmurzenie wolfram fluorescencyjne Wybór Ekspozycji Timer shot (samowyzwalacz) Periodical snap (cykliczne ujęcia) Photo Burst ( seria zdjęć) 2sek 10sek 30sek 60sek podwójne 5sek 10sek 15sek 30sek 60sek 3 zdjęcia 5 zdjęć 10 zdjęć Ustawienia systemowe 14

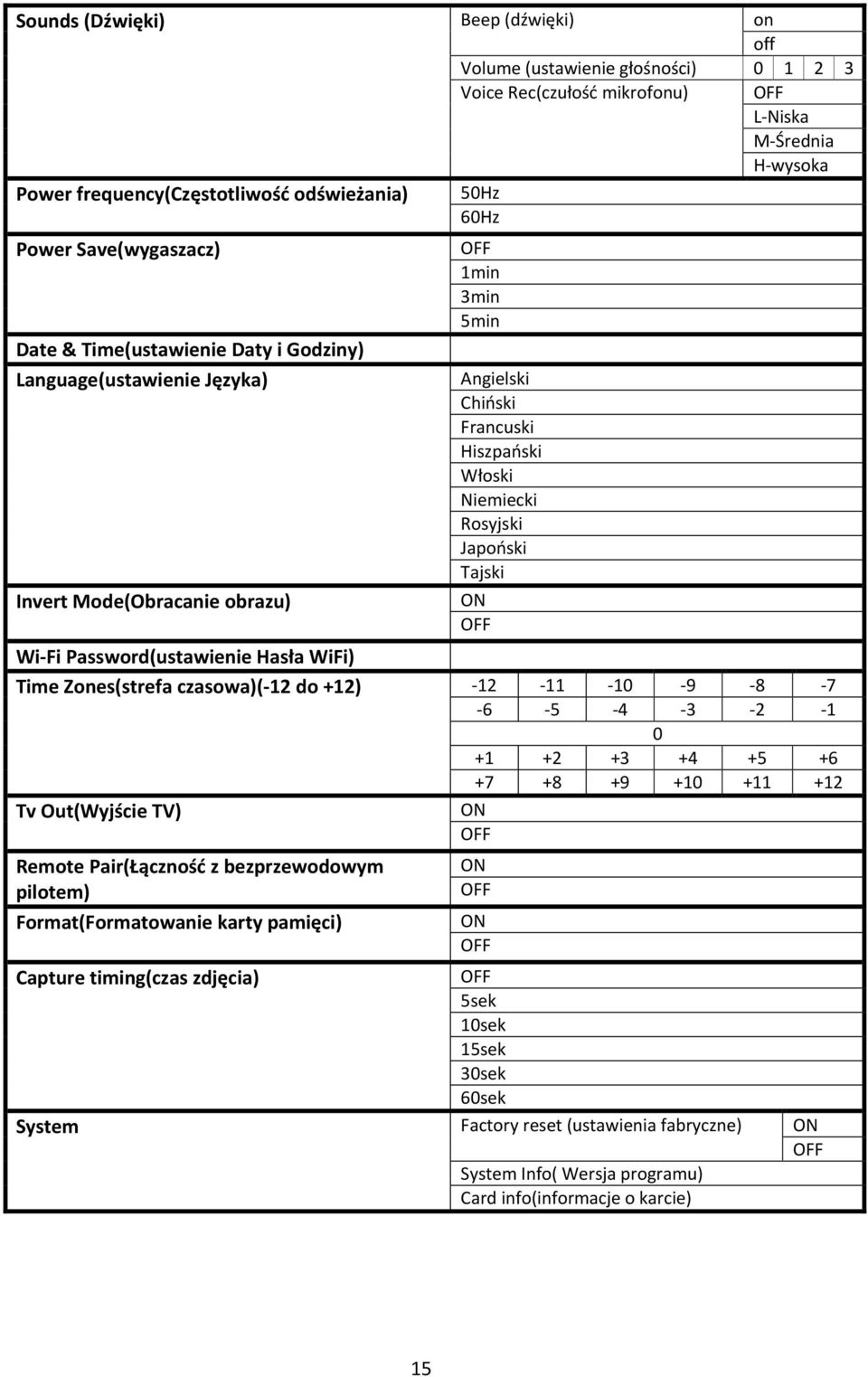

15 Sounds (Dźwięki) Beep (dźwięki) on off Volume (ustawienie głośności) Voice Rec(czułość mikrofonu) L-Niska M-Średnia H-wysoka Power frequency(częstotliwość odświeżania) 50Hz 60Hz Power Save(wygaszacz) Date & Time(ustawienie Daty i Godziny) Language(ustawienie Języka) Invert Mode(Obracanie obrazu) 1min 3min 5min Angielski Chiński Francuski Hiszpański Włoski Niemiecki Rosyjski Japoński Tajski ON Wi-Fi Password(ustawienie Hasła WiFi) Time Zones(strefa czasowa)(-12 do +12) Tv Out(Wyjście TV) ON Remote Pair(Łączność z bezprzewodowym pilotem) Format(Formatowanie karty pamięci) Capture timing(czas zdjęcia) 5sek 10sek 15sek 30sek 60sek System Factory reset (ustawienia fabryczne) ON System Info( Wersja programu) Card info(informacje o karcie) ON ON 15

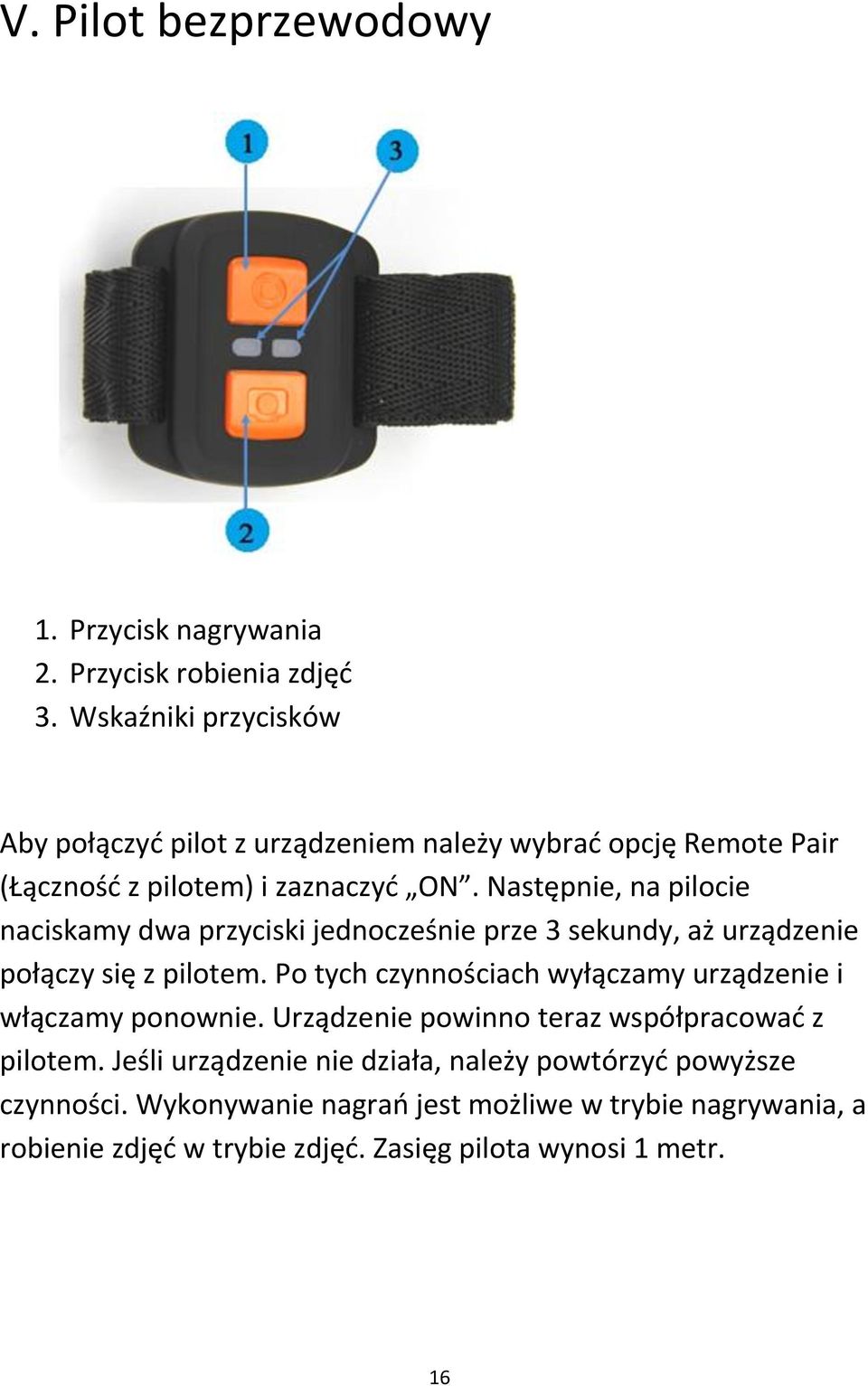

16 V. Pilot bezprzewodowy 1. Przycisk nagrywania 2. Przycisk robienia zdjęć 3. Wskaźniki przycisków Aby połączyć pilot z urządzeniem należy wybrać opcję Remote Pair (Łączność z pilotem) i zaznaczyć ON. Następnie, na pilocie naciskamy dwa przyciski jednocześnie prze 3 sekundy, aż urządzenie połączy się z pilotem. Po tych czynnościach wyłączamy urządzenie i włączamy ponownie. Urządzenie powinno teraz współpracować z pilotem. Jeśli urządzenie nie działa, należy powtórzyć powyższe czynności. Wykonywanie nagrań jest możliwe w trybie nagrywania, a robienie zdjęć w trybie zdjęć. Zasięg pilota wynosi 1 metr. 16

17 VI. WiFi Kamerę SJ7000 można połączyć przez sieć WiFi z telefonem komórkowym, za pomocą, którego można sterować kamerą. Aplikację Fbosports do sterowania kamerą można pobrać ze sklepu Play lub za pomocą QR kodu umieszczonego poniżej. Naciśnięcie przycisku WiFi włącza sieć WiFi w urządzeniu. Następnie przy włączonym WiFI w telefonie wybieramy właściwą spośród dostępnych sieci. Nazwa urządzenia (domyślna) to: customer_10036f. Następnie wpisujemy hasło: i łączymy się z siecią kamery. Odnajdujemy w telefonie aplikację, którą pobraliśmy i uruchamiamy ją. W aplikacji wybieramy również nazwę sieci WiFI urządzenia: customer_10036f oraz wpisujemy hasło: Po dodaniu urządzenia możemy sterować kamerą. 17

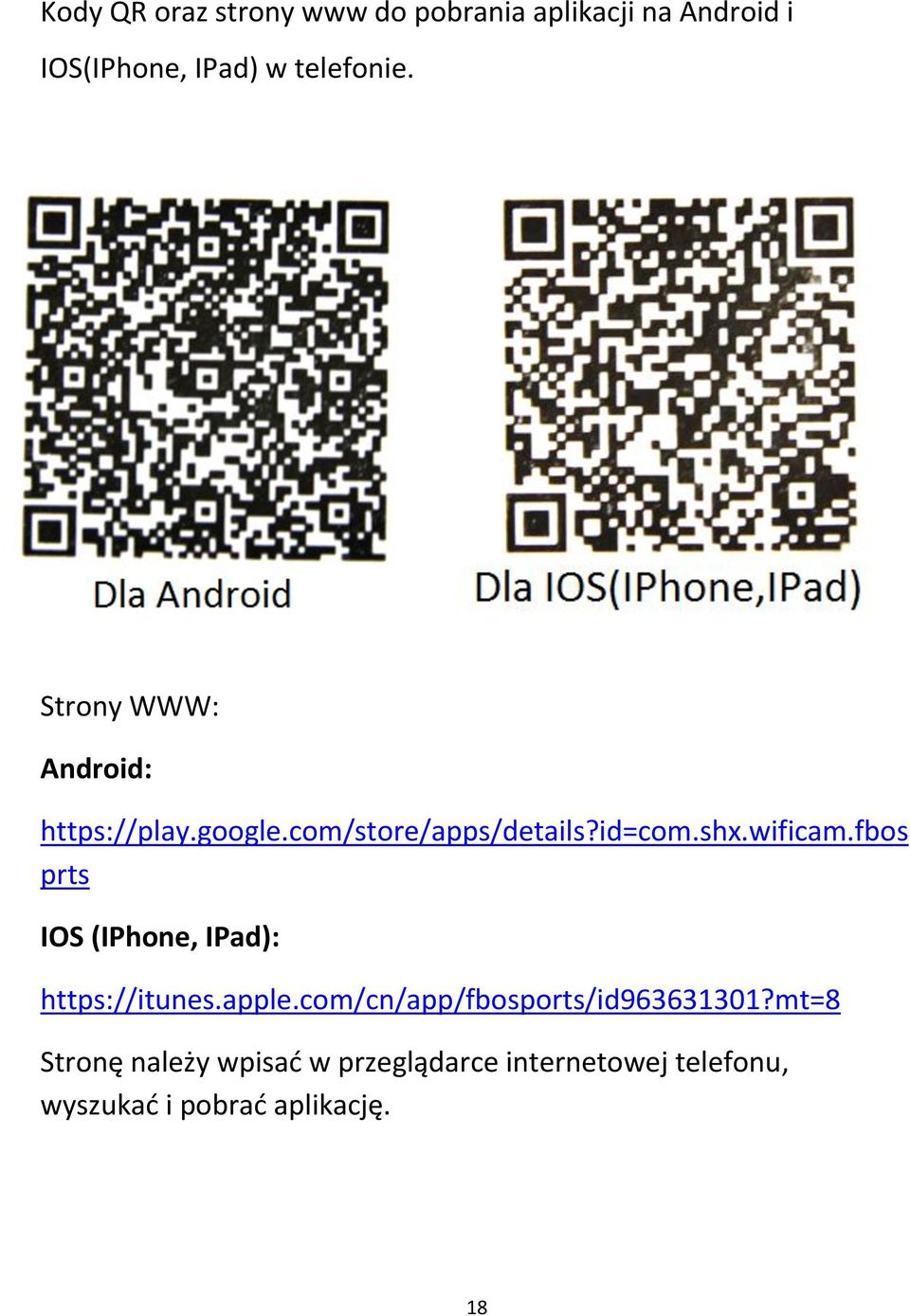

18 Kody QR oraz strony www do pobrania aplikacji na Android i IOS(IPhone, IPad) w telefonie. Strony WWW: Android: prts IOS (IPhone, IPad): Stronę należy wpisać w przeglądarce internetowej telefonu, wyszukać i pobrać aplikację. 18

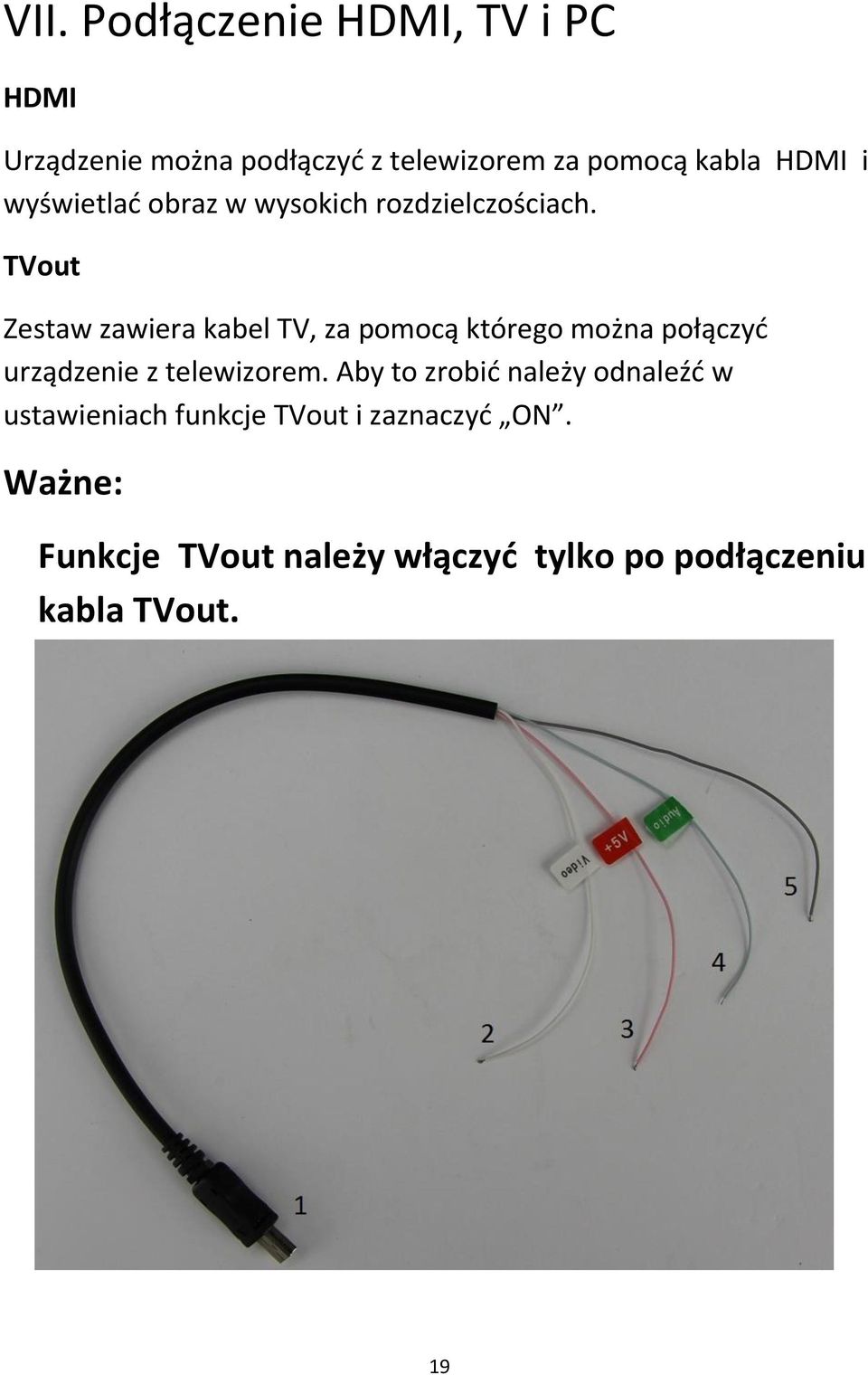

19 VII. Podłączenie HDMI, TV i PC HDMI Urządzenie można podłączyć z telewizorem za pomocą kabla HDMI i wyświetlać obraz w wysokich rozdzielczościach. TVout Zestaw zawiera kabel TV, za pomocą którego można połączyć urządzenie z telewizorem. Aby to zrobić należy odnaleźć w ustawieniach funkcje TVout i zaznaczyć ON. Ważne: Funkcje TVout należy włączyć tylko po podłączeniu kabla TVout. 19

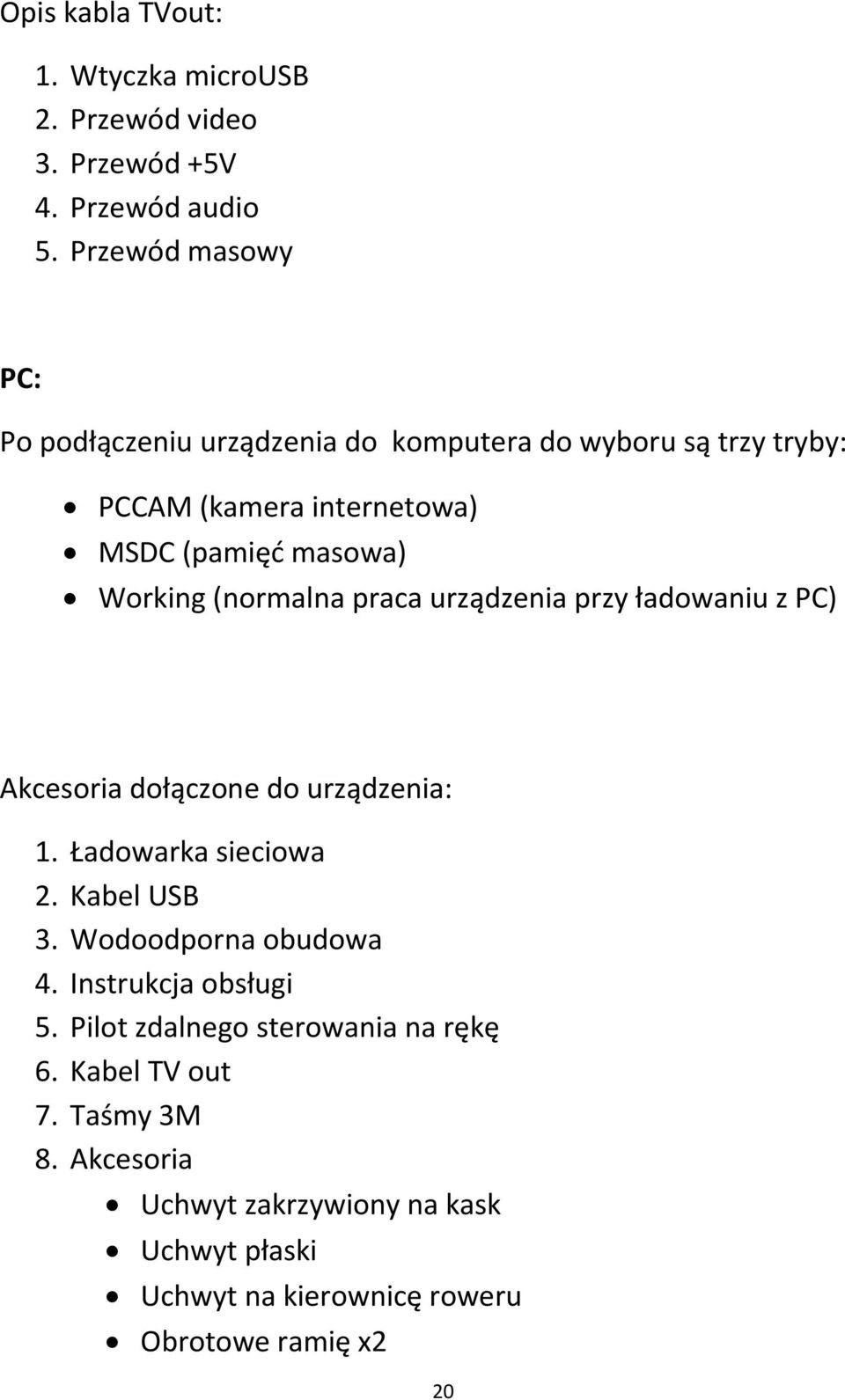

20 Opis kabla TVout: 1. Wtyczka microusb 2. Przewód video 3. Przewód +5V 4. Przewód audio 5. Przewód masowy PC: Po podłączeniu urządzenia do komputera do wyboru są trzy tryby: PCCAM (kamera internetowa) MSDC (pamięć masowa) Working (normalna praca urządzenia przy ładowaniu z PC) Akcesoria dołączone do urządzenia: 1. Ładowarka sieciowa 2. Kabel USB 3. Wodoodporna obudowa 4. Instrukcja obsługi 5. Pilot zdalnego sterowania na rękę 6. Kabel TV out 7. Taśmy 3M 8. Akcesoria Uchwyt zakrzywiony na kask Uchwyt płaski Uchwyt na kierownicę roweru Obrotowe ramię x2 20

21 Uchwyt obudowy Pasek na kask Wspornik na kask 21

22 VIII. Użytkowanie kamery pod wodą Kamerę należy umieścić w obudowie. Przed zanurzeniem obudowy w wodzie należy sprawdzić, czy na uszczelce i powierzchniach z którymi się styka, nie występują zanieczyszczenia. Należy sprawdzić również czy obudowa nie posiada rys. Nawet niewielka rysa może powodować przedostawanie się wody do wnętrza obudowy. Uszczelkę przed zamknięciem obudowy powinno się zwilżyć aby lepiej uszczelnić obudowę. Rekomenduje się, aby uszczelkę główną oraz uszczelki przycisków smarować specjalnym silikonem. Zaleca się również, aby raz w roku wymieniać uszczelki na nowe. 22

23 Specyfikacja techniczna Kamery Orllo SJ7000: Wymiary (bez obiektywu): 61x45x25mm Waga (bez baterii): 58g Obiektyw: 6G+IR jednostka przesłony f/2.8 Kąt widzenia: 170 Parametry wideo: 4K10fps, 1920x1440p30fps, 1920x1080p60/50/30/25fps, 1280x720p120/60/50/30/25fps, 640x480p240fps Parametry zdjęcia: 12M, 8M, 5M, 3M Formaty pliku: JPG/MOV H.264 Slot TF od 4GB do 32Gb (karta microsd min. Klasa 6) Wbudowany: mikrofon, głośnik Port USB: prędkość 2.0 (interfejs do ładowania i transmisji danych) (TV out) Wyświetlacz: 2 TFT rozdzielczość 960x480 Nagrywanie w pętli: 1/3/5 minut Wyjście HDMI: do bezpośredniej transmisji Wyjście TV out Wsparcie : balans bieli, kompensacja, ujęcia (poprzez dołączonego pilota), ujęcia ciągłe, film poklatkowy, obrót obrazu, zdjęcia, zwolnienie Funkcja kamery internetowej WiFi: częstotliwość 2.4GHz-2,48GHz, transmisja IEEE b/g/n, odległość 30 metrów, Wsparcie WiFi: IOS 6.1 i wyższy, Android 4.0 i wyższy Bateria: litowo-jonowa, pojemność 1050mAh Język: Chiński/Angielski/Rosyjski/Francuski/Hiszpański/Włoski /Niemiecki/Tajski Wodoodporność kamery w obudowie: do 50metrów Częstotliwość pilota: 2.4 GHz Wodoodporność pilota: IP65 Zasięg pilota zdalnego sterowania: 1 metr Zasilanie 5V 23
