1 Załącznik do instrukcji obsługi maszyn SULKY PL Urządzenie elektroniczne SULKY VISION WPB II dla rozsiewaczy SULKY serii X (modele X 36 i X 44) Instrukcja obsługi w języku polskim Przed wszelkim użyciem, należy przeczytać niniejszą instrukcję obsługi ref PL 05/2011 1

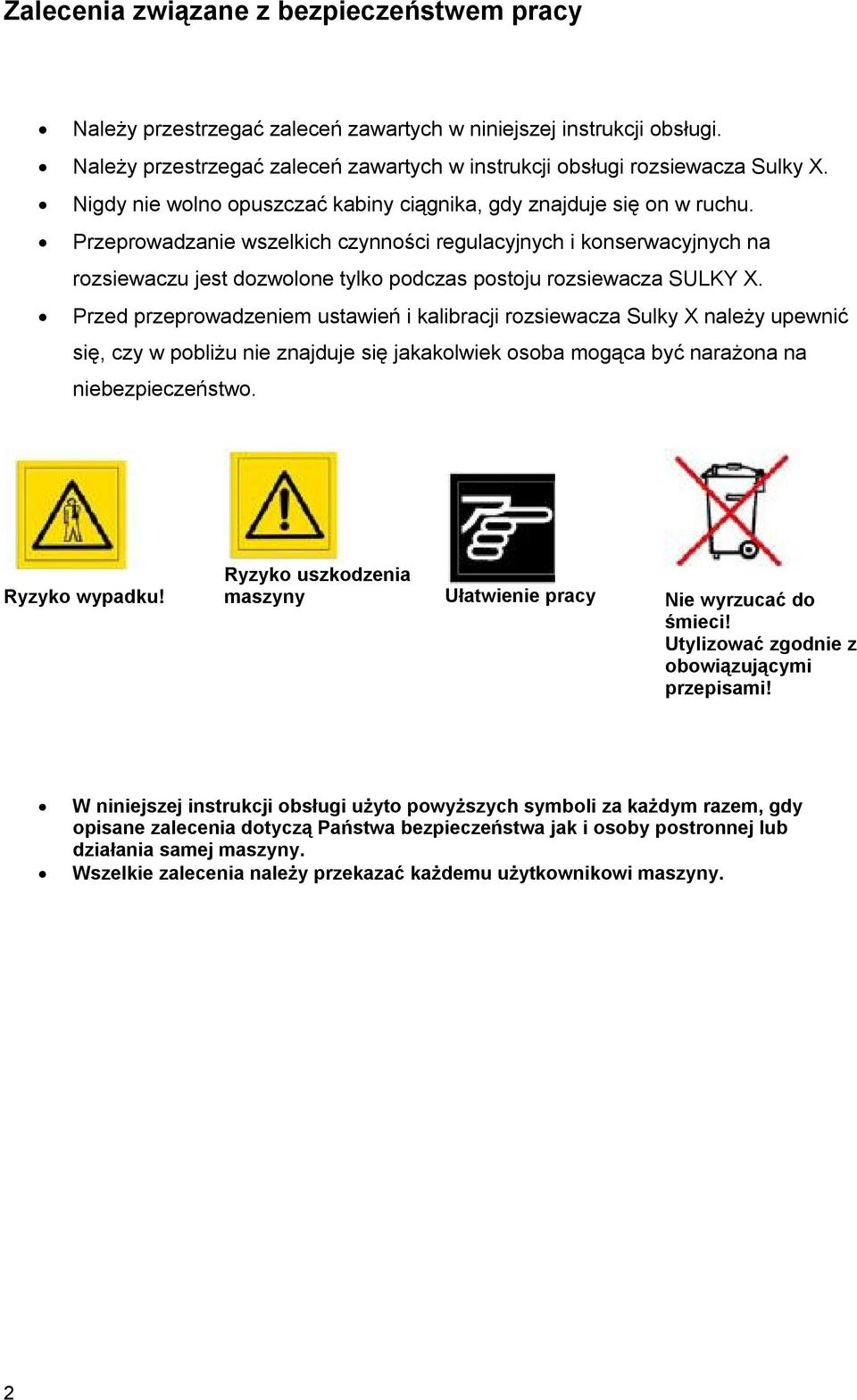

2 Zalecenia związane z bezpieczeństwem pracy Należy przestrzegać zaleceń zawartych w niniejszej instrukcji obsługi. Należy przestrzegać zaleceń zawartych w instrukcji obsługi rozsiewacza Sulky X. Nigdy nie wolno opuszczać kabiny ciągnika, gdy znajduje się on w ruchu. Przeprowadzanie wszelkich czynności regulacyjnych i konserwacyjnych na rozsiewaczu jest dozwolone tylko podczas postoju rozsiewacza SULKY X. Przed przeprowadzeniem ustawień i kalibracji rozsiewacza Sulky X należy upewnić się, czy w pobliżu nie znajduje się jakakolwiek osoba mogąca być narażona na niebezpieczeństwo. Ryzyko wypadku! Ryzyko uszkodzenia maszyny Ułatwienie pracy Nie wyrzucać do śmieci! Utylizować zgodnie z obowiązującymi przepisami! W niniejszej instrukcji obsługi użyto powyższych symboli za każdym razem, gdy opisane zalecenia dotyczą Państwa bezpieczeństwa jak i osoby postronnej lub działania samej maszyny. Wszelkie zalecenia należy przekazać każdemu użytkownikowi maszyny. 2

3 SULKY VISION WPB II 3

4 Prezentacja. 4

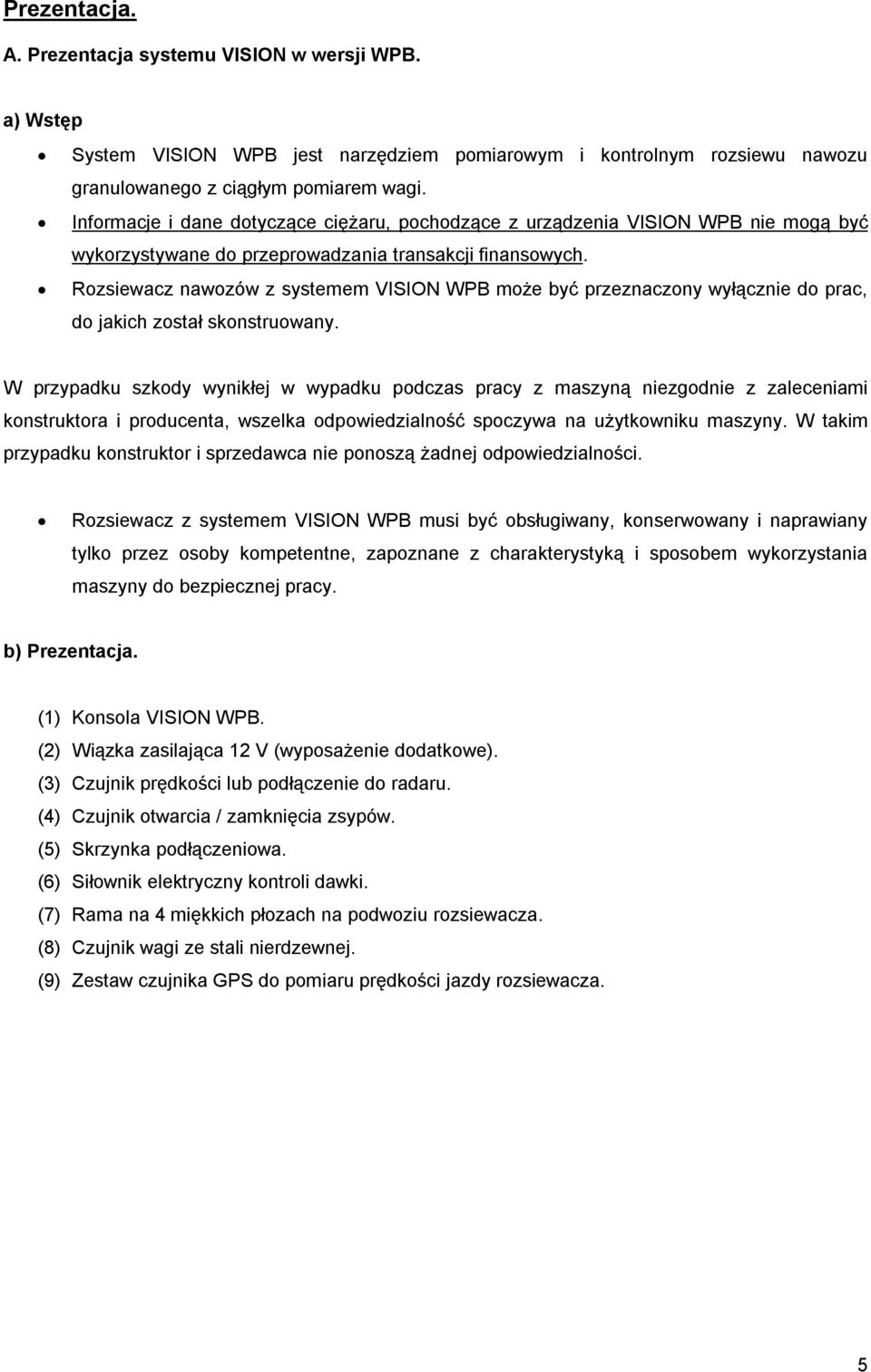

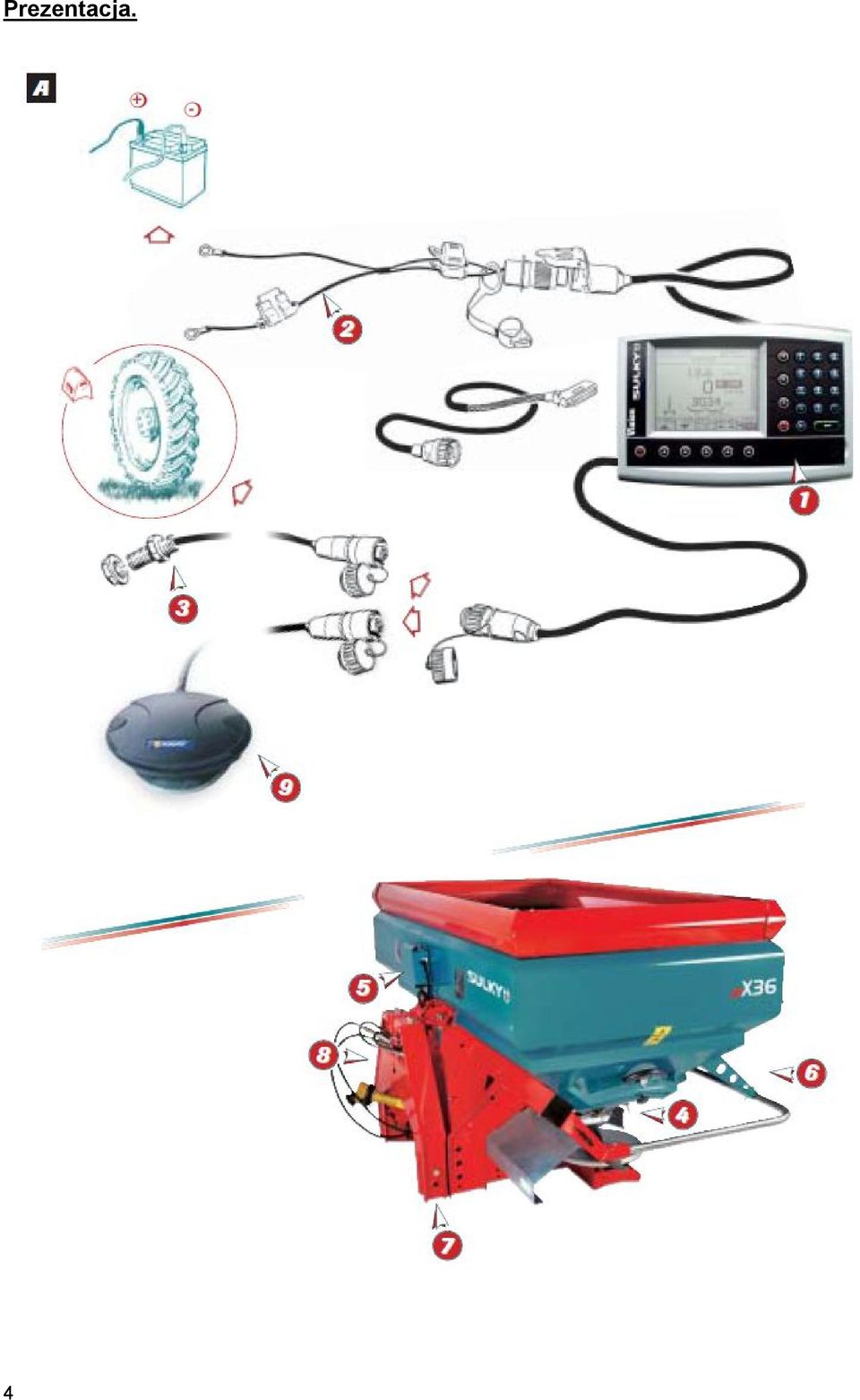

5 Prezentacja. A. Prezentacja systemu VISION w wersji WPB. a) Wstęp System VISION WPB jest narzędziem pomiarowym i kontrolnym rozsiewu nawozu granulowanego z ciągłym pomiarem wagi. Informacje i dane dotyczące ciężaru, pochodzące z urządzenia VISION WPB nie mogą być wykorzystywane do przeprowadzania transakcji finansowych. Rozsiewacz nawozów z systemem VISION WPB może być przeznaczony wyłącznie do prac, do jakich został skonstruowany. W przypadku szkody wynikłej w wypadku podczas pracy z maszyną niezgodnie z zaleceniami konstruktora i producenta, wszelka odpowiedzialność spoczywa na użytkowniku maszyny. W takim przypadku konstruktor i sprzedawca nie ponoszą żadnej odpowiedzialności. Rozsiewacz z systemem VISION WPB musi być obsługiwany, konserwowany i naprawiany tylko przez osoby kompetentne, zapoznane z charakterystyką i sposobem wykorzystania maszyny do bezpiecznej pracy. b) Prezentacja. (1) Konsola VISION WPB. (2) Wiązka zasilająca 12 V (wyposażenie dodatkowe). (3) Czujnik prędkości lub podłączenie do radaru. (4) Czujnik otwarcia / zamknięcia zsypów. (5) Skrzynka podłączeniowa. (6) Siłownik elektryczny kontroli dawki. (7) Rama na 4 miękkich płozach na podwoziu rozsiewacza. (8) Czujnik wagi ze stali nierdzewnej. (9) Zestaw czujnika GPS do pomiaru prędkości jazdy rozsiewacza. 5

6 Prezentacja 6

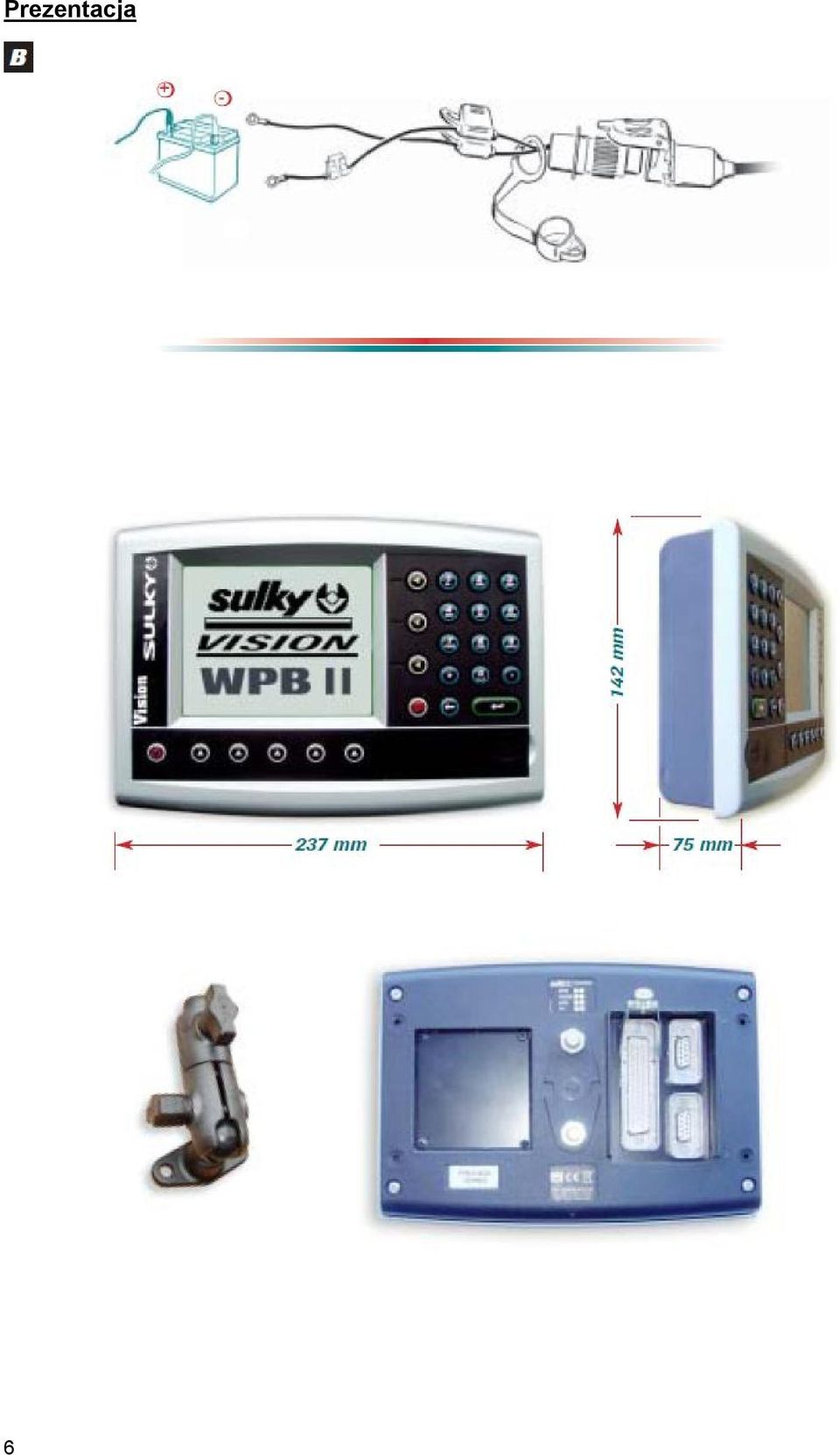

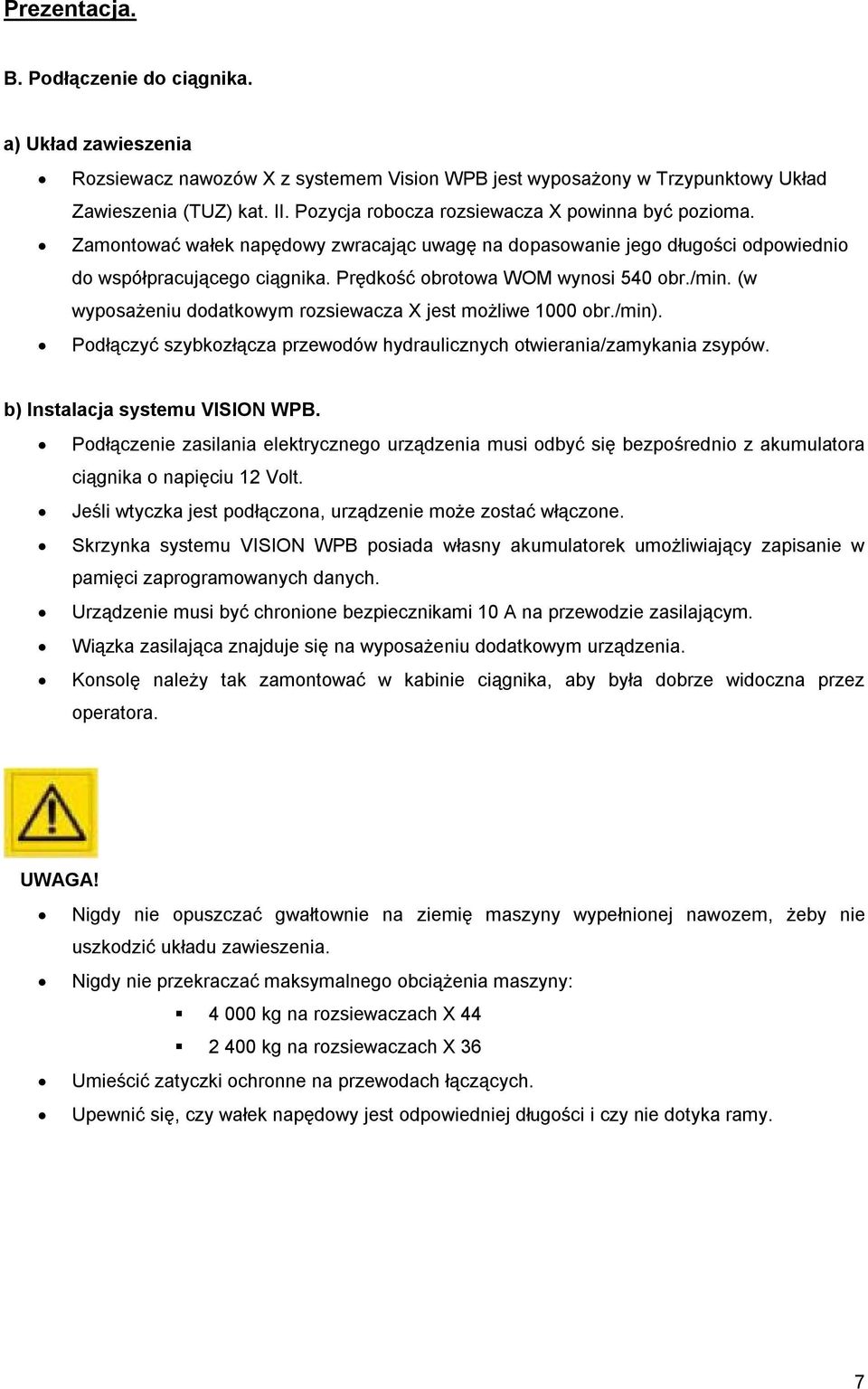

7 Prezentacja. B. Podłączenie do ciągnika. a) Układ zawieszenia Rozsiewacz nawozów X z systemem Vision WPB jest wyposażony w Trzypunktowy Układ Zawieszenia (TUZ) kat. II. Pozycja robocza rozsiewacza X powinna być pozioma. Zamontować wałek napędowy zwracając uwagę na dopasowanie jego długości odpowiednio do współpracującego ciągnika. Prędkość obrotowa WOM wynosi 540 obr./min. (w wyposażeniu dodatkowym rozsiewacza X jest możliwe 1000 obr./min). Podłączyć szybkozłącza przewodów hydraulicznych otwierania/zamykania zsypów. b) Instalacja systemu VISION WPB. Podłączenie zasilania elektrycznego urządzenia musi odbyć się bezpośrednio z akumulatora ciągnika o napięciu 12 Volt. Jeśli wtyczka jest podłączona, urządzenie może zostać włączone. Skrzynka systemu VISION WPB posiada własny akumulatorek umożliwiający zapisanie w pamięci zaprogramowanych danych. Urządzenie musi być chronione bezpiecznikami 10 A na przewodzie zasilającym. Wiązka zasilająca znajduje się na wyposażeniu dodatkowym urządzenia. Konsolę należy tak zamontować w kabinie ciągnika, aby była dobrze widoczna przez operatora. UWAGA! Nigdy nie opuszczać gwałtownie na ziemię maszyny wypełnionej nawozem, żeby nie uszkodzić układu zawieszenia. Nigdy nie przekraczać maksymalnego obciążenia maszyny: kg na rozsiewaczach X kg na rozsiewaczach X 36 Umieścić zatyczki ochronne na przewodach łączących. Upewnić się, czy wałek napędowy jest odpowiedniej długości i czy nie dotyka ramy. 7

8 Prezentacja 8

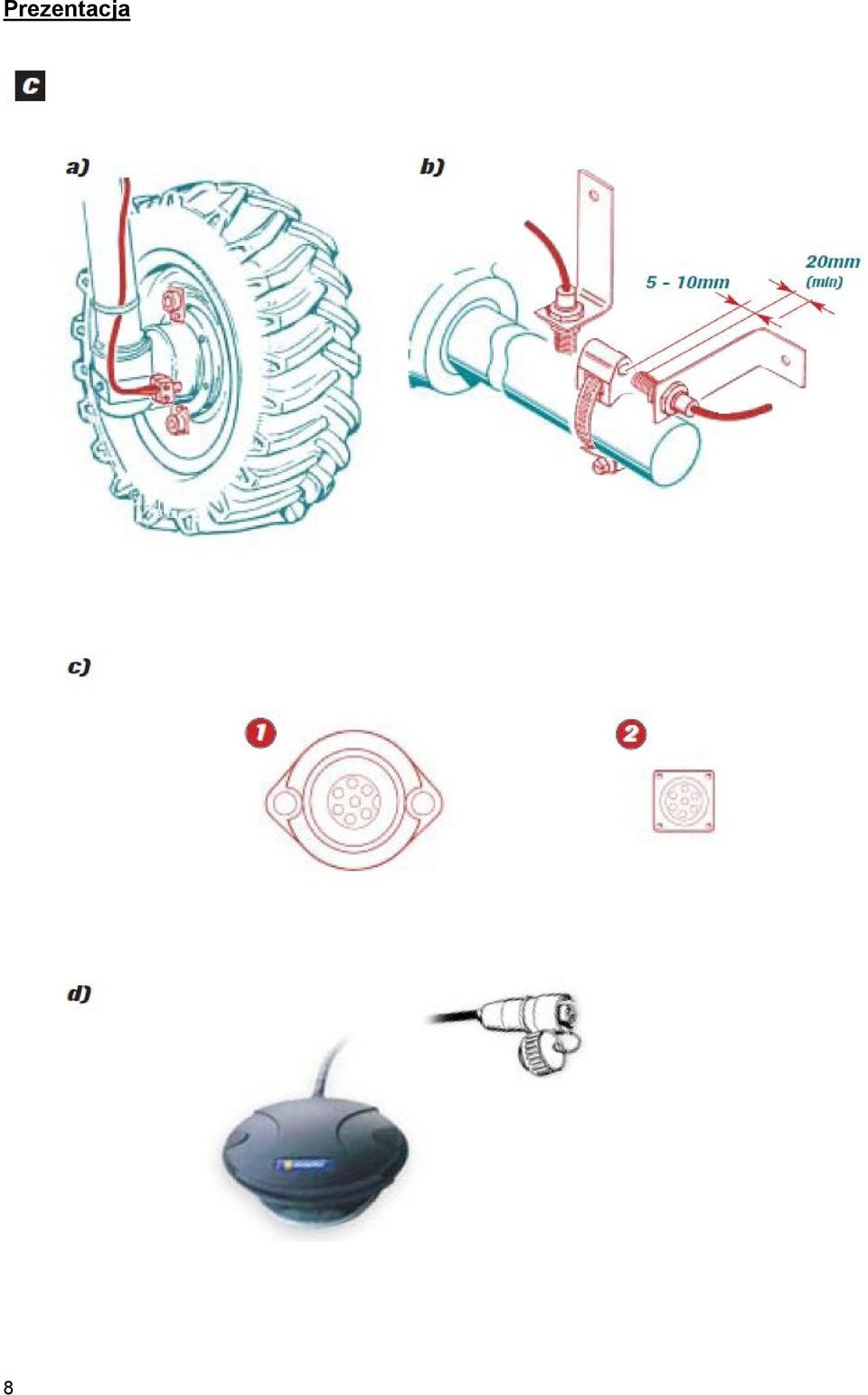

9 Prezentacja. C. Przygotowanie do pracy czujnika prędkości. Informacja dotycząca prędkości roboczej może pochodzić: od koła ciągnika, od wału napędowego przedniej osi ciągnika o napędzie 4 x 4, z informacji radaru ciągników wyposażonych fabrycznie i kompatybilnych, z czujnika (anteny) GPS. a) Od koła ciągnika. W przypadku kół o dużej średnicy, lepiej zamontować adaptację z wieloma magnesami, aby zapewnić większą dokładność odczytu. Przewidzieć przynajmniej 8 magnesów dla tylnego koła ciągnika. Uwaga: Jeśli odległość między 2 magnesami jest mniejsza lub równa 15 cm to trzeba zamienić bieguny tych magnesów Północ/Południe na obwodzie koła. b) Od wału napędowego przedniej osi ciągnika. Postępować wg instrukcji obsługi, aby zamontować czujnik. Montaż jest najprawdopodobniej jednym z najbardziej precyzyjnych, gdyż wał napędowy posiada wysokie przełożenie w stosunku do prędkości roboczej. c) Z radaru ciągnika. Adaptacja jest możliwa tylko w przypadku gniazda radaru w kabinie ciągnika (1) (2). Patrz: dodatkowe informacje załączone do ciągnika lub zwróć się do sprzedawcy ciągnika. Przykład: Fendt, John Deere, CASE IH. d) Z czujnika GPS. Podłączyć czujnik do gniazda w skrzynce, specjalnie przygotowanego do tego celu. 9

10 Prezentacja. 10

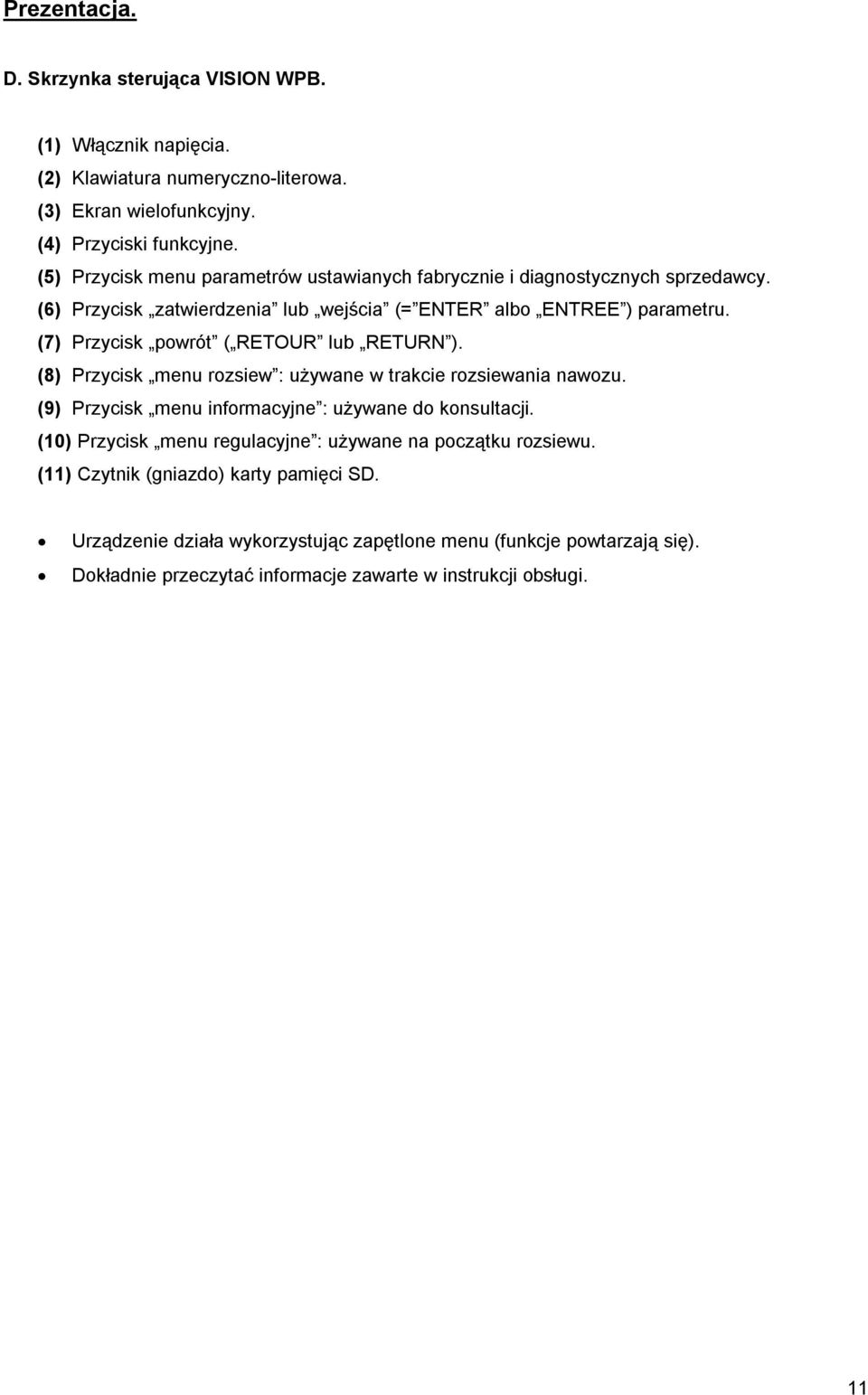

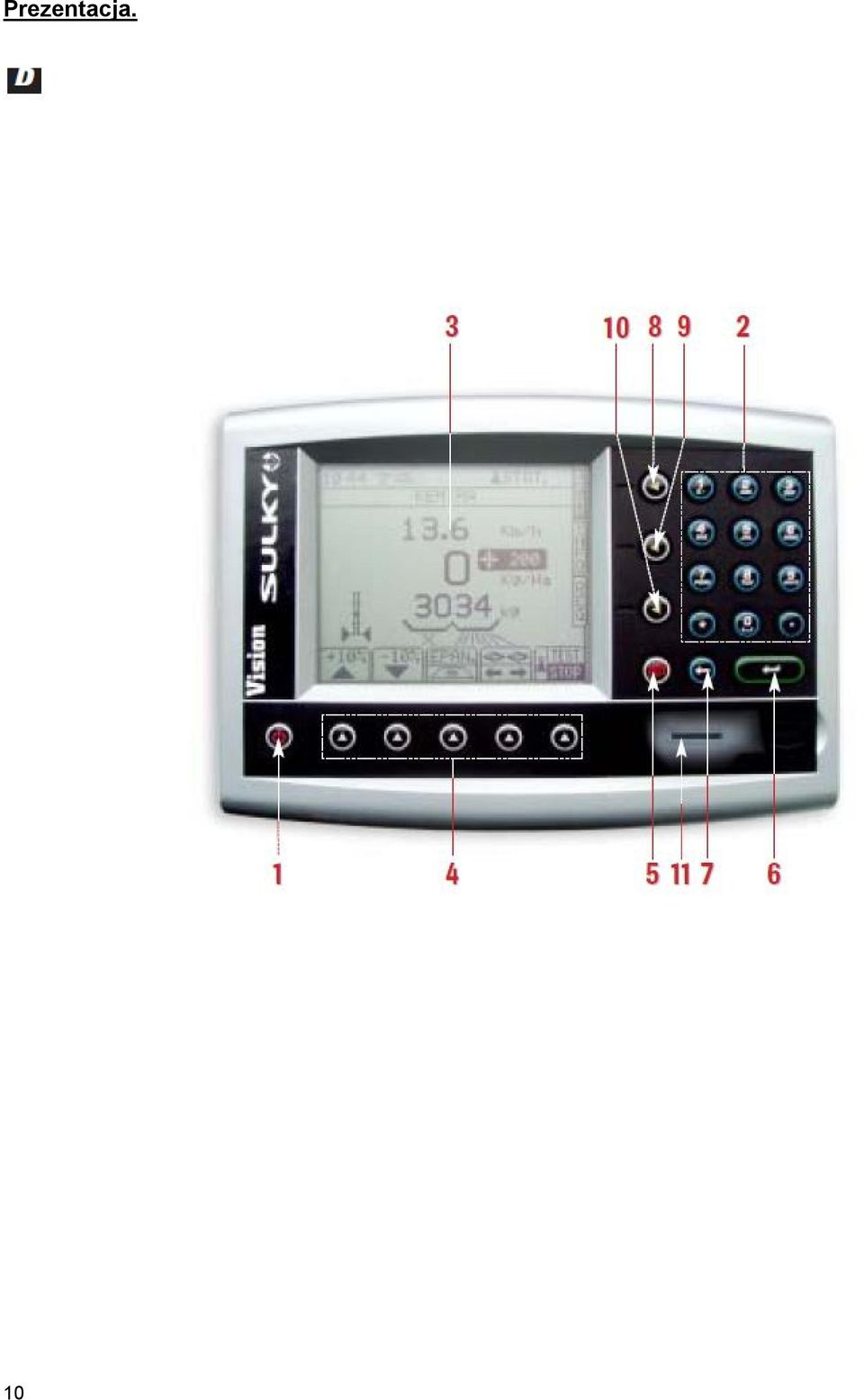

11 Prezentacja. D. Skrzynka sterująca VISION WPB. (1) Włącznik napięcia. (2) Klawiatura numeryczno-literowa. (3) Ekran wielofunkcyjny. (4) Przyciski funkcyjne. (5) Przycisk menu parametrów ustawianych fabrycznie i diagnostycznych sprzedawcy. (6) Przycisk zatwierdzenia lub wejścia (= ENTER albo ENTREE ) parametru. (7) Przycisk powrót ( RETOUR lub RETURN ). (8) Przycisk menu rozsiew : używane w trakcie rozsiewania nawozu. (9) Przycisk menu informacyjne : używane do konsultacji. (10) Przycisk menu regulacyjne : używane na początku rozsiewu. (11) Czytnik (gniazdo) karty pamięci SD. Urządzenie działa wykorzystując zapętlone menu (funkcje powtarzają się). Dokładnie przeczytać informacje zawarte w instrukcji obsługi. 11

12 Prezentacja 12

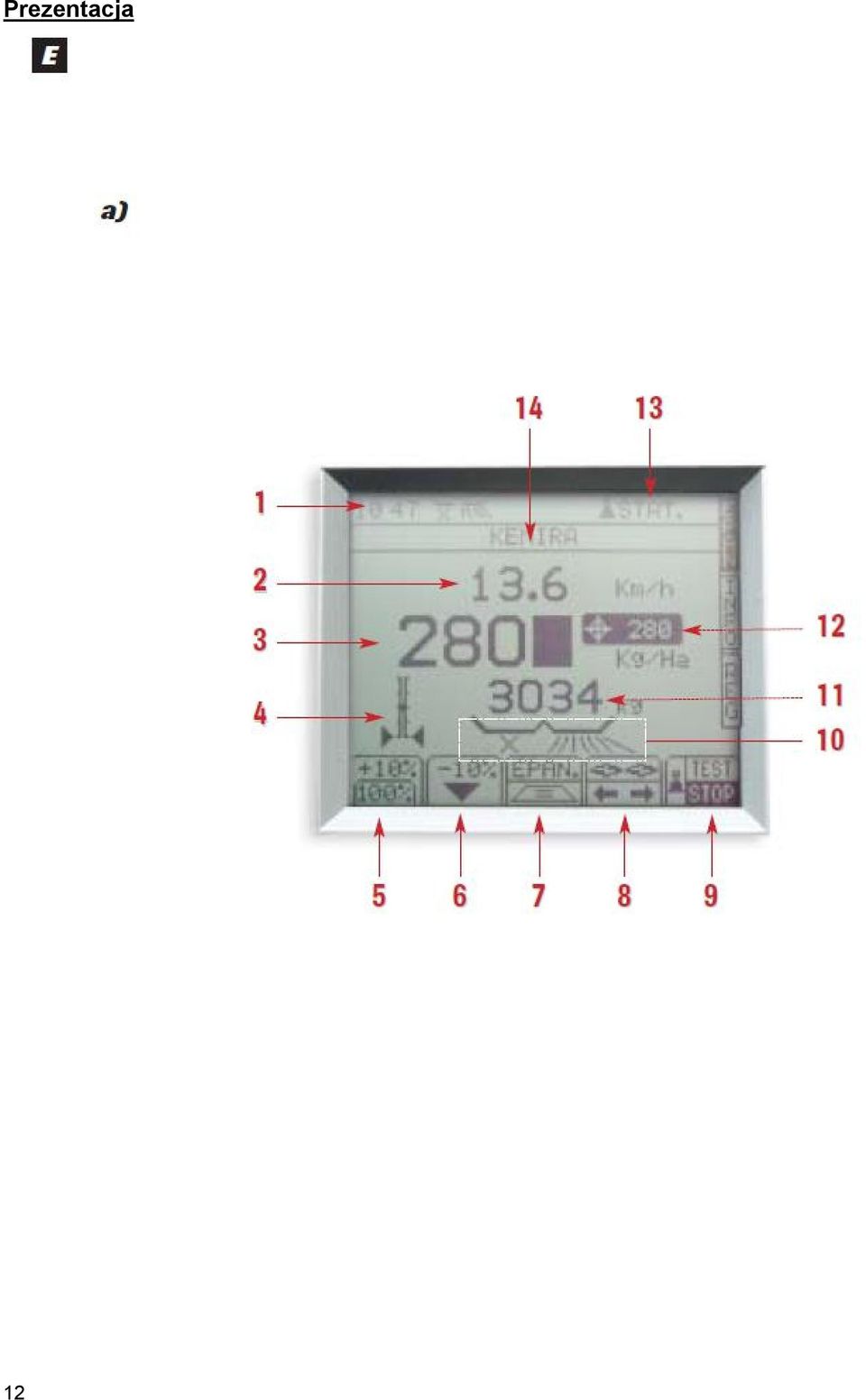

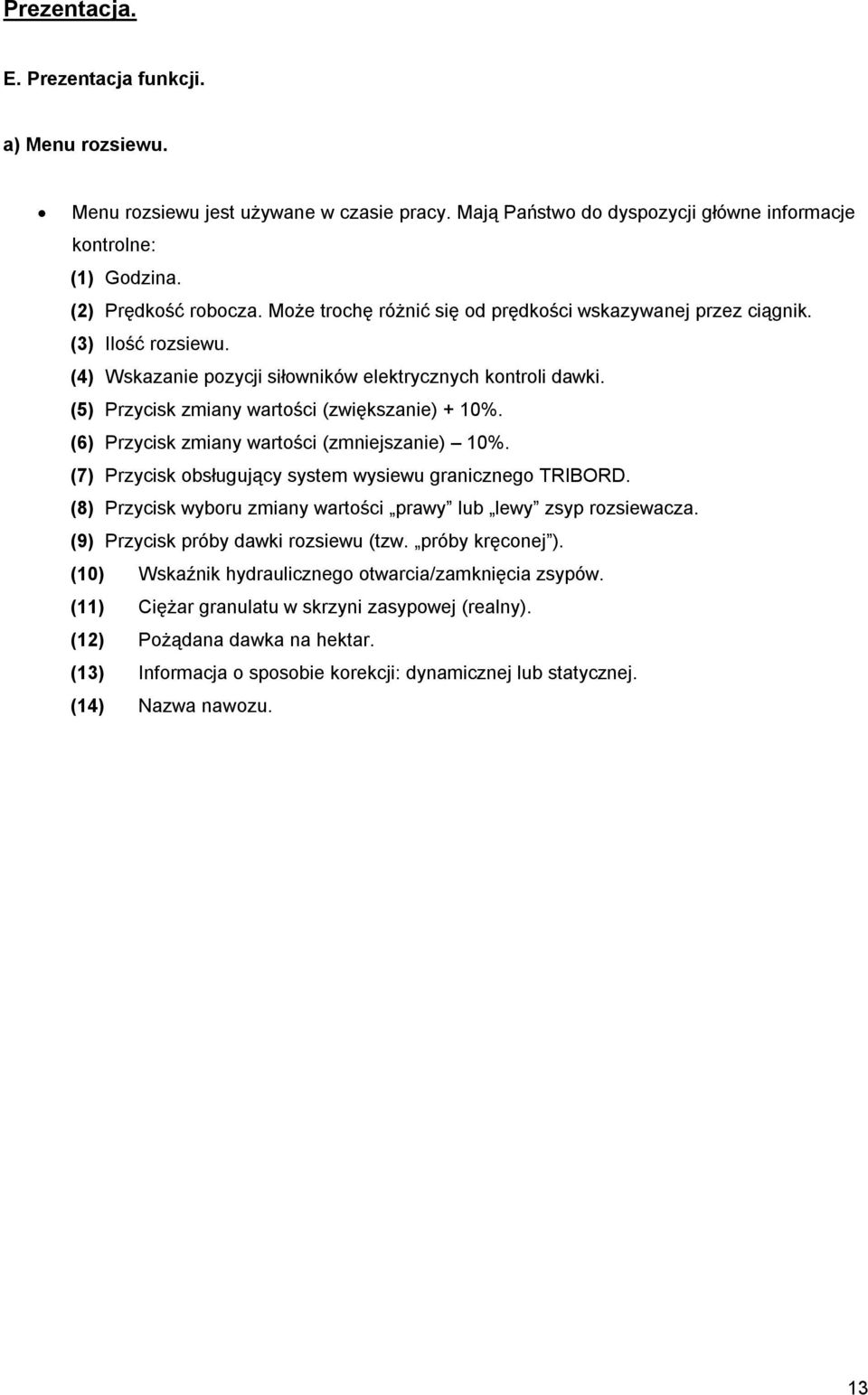

13 Prezentacja. E. Prezentacja funkcji. a) Menu rozsiewu. Menu rozsiewu jest używane w czasie pracy. Mają Państwo do dyspozycji główne informacje kontrolne: (1) Godzina. (2) Prędkość robocza. Może trochę różnić się od prędkości wskazywanej przez ciągnik. (3) Ilość rozsiewu. (4) Wskazanie pozycji siłowników elektrycznych kontroli dawki. (5) Przycisk zmiany wartości (zwiększanie) + 10%. (6) Przycisk zmiany wartości (zmniejszanie) 10%. (7) Przycisk obsługujący system wysiewu granicznego TRIBORD. (8) Przycisk wyboru zmiany wartości prawy lub lewy zsyp rozsiewacza. (9) Przycisk próby dawki rozsiewu (tzw. próby kręconej ). (10) Wskaźnik hydraulicznego otwarcia/zamknięcia zsypów. (11) Ciężar granulatu w skrzyni zasypowej (realny). (12) Pożądana dawka na hektar. (13) Informacja o sposobie korekcji: dynamicznej lub statycznej. (14) Nazwa nawozu. 13

14 Prezentacja. 14

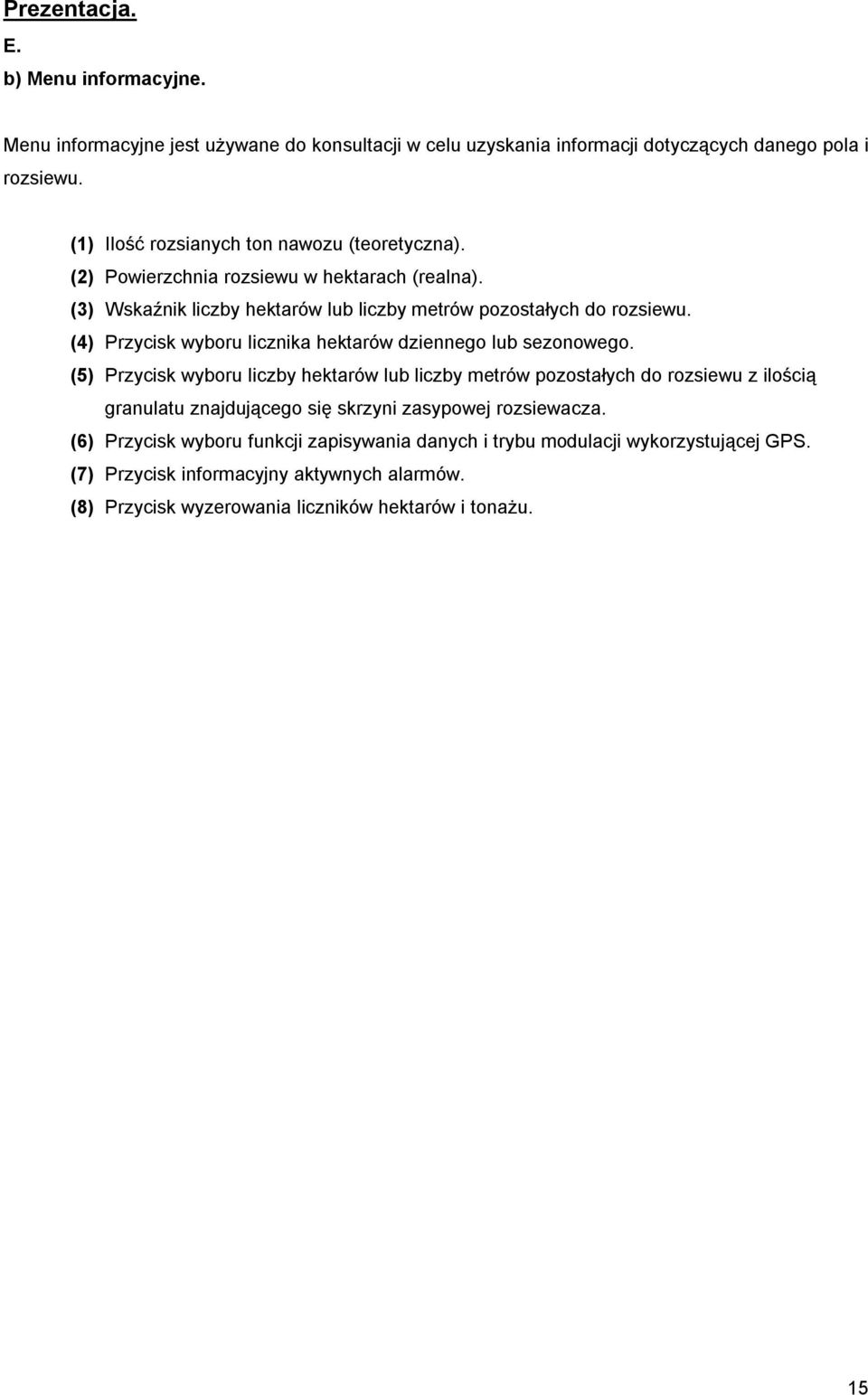

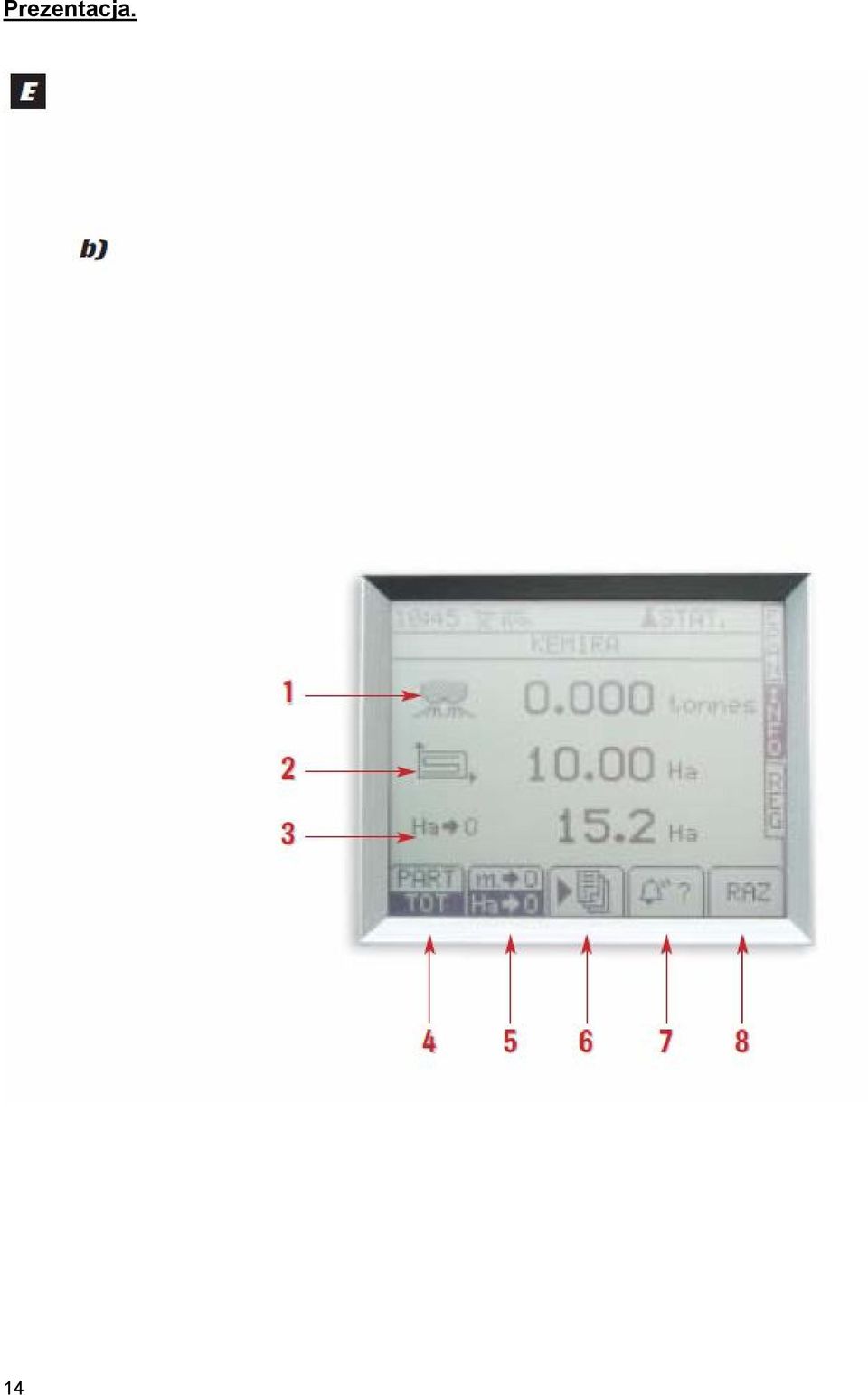

15 Prezentacja. E. b) Menu informacyjne. Menu informacyjne jest używane do konsultacji w celu uzyskania informacji dotyczących danego pola i rozsiewu. (1) Ilość rozsianych ton nawozu (teoretyczna). (2) Powierzchnia rozsiewu w hektarach (realna). (3) Wskaźnik liczby hektarów lub liczby metrów pozostałych do rozsiewu. (4) Przycisk wyboru licznika hektarów dziennego lub sezonowego. (5) Przycisk wyboru liczby hektarów lub liczby metrów pozostałych do rozsiewu z ilością granulatu znajdującego się skrzyni zasypowej rozsiewacza. (6) Przycisk wyboru funkcji zapisywania danych i trybu modulacji wykorzystującej GPS. (7) Przycisk informacyjny aktywnych alarmów. (8) Przycisk wyzerowania liczników hektarów i tonażu. 15

16 Prezentacja. 1. Heure / Date = Godzina / Data 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc 6. Choix instument = Wybór rodzaju maszyny. 16

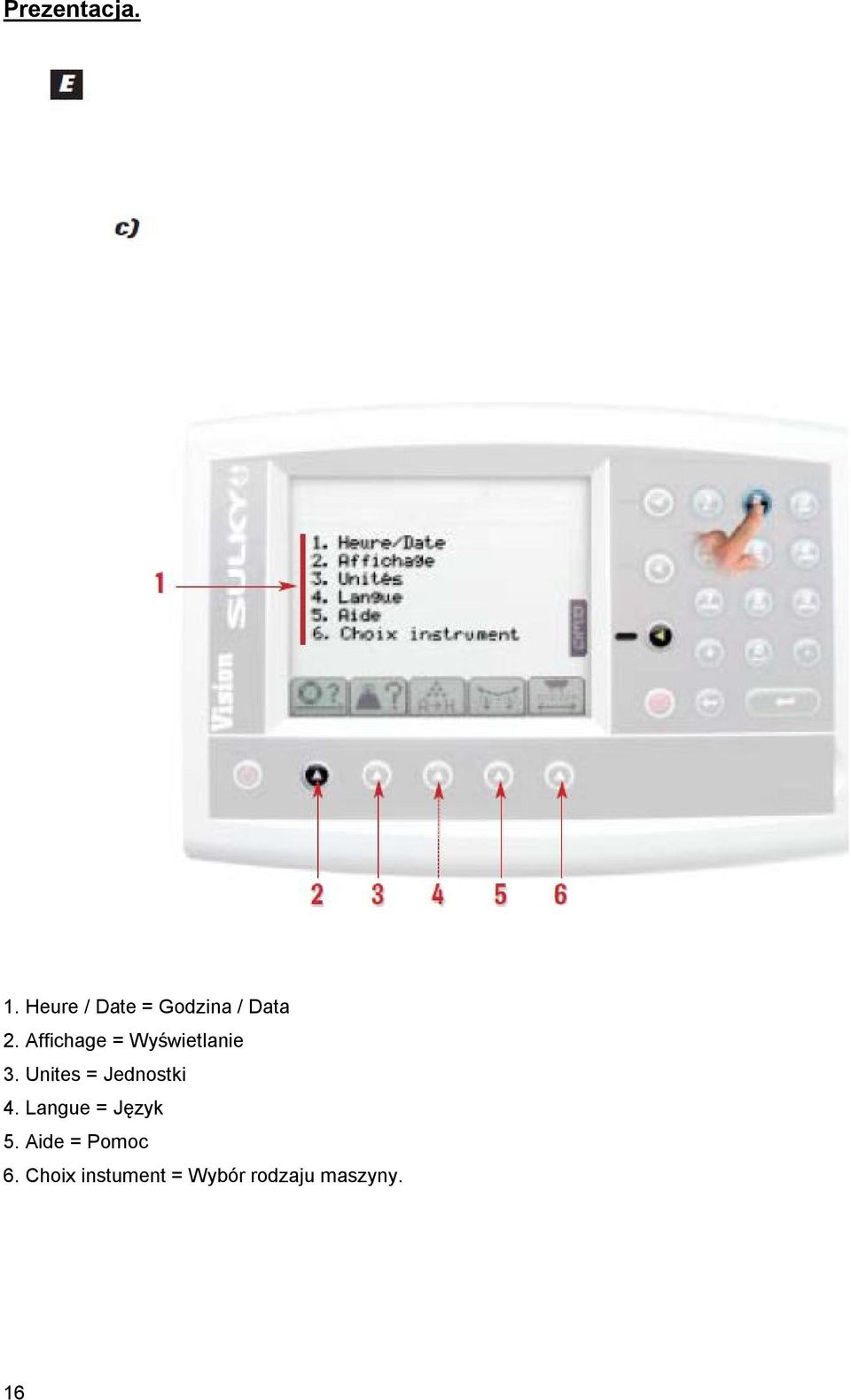

17 Prezentacja. E. Prezentacja funkcji. c) Menu regulacyjne. Menu regulacyjne jest używane podczas uruchomienia rozsiewacza X z systemem VISION WPB do zapisu definitywnych parametrów lub danych związanych z rozsiewem. (1) Parametry regulacyjne konsoli: 1 Ustawienie godziny. 2 Regulacja siły podświetlenia wyświetlacza. 3 Ustawienie jednostek pomiaru. 4 Regulacja języka obsługi używanego na ekranie. 5 Adres. Pomoc. 6 Wybór współpracującej maszyny (rozsiewacza lub siewnika). (2) Przycisk kalibracji prędkości roboczej (4 możliwości). (3) Przycisk wyboru trybu korekcji dynamiczny lub statyczny i obsługa tary (ustawienie na zero). (4) Przycisk wyboru nawozu, wpisany w pamięć (8 poziomów) i zapis Współczynnika T (= Facteur T ) odrębnego dla każdego typu nawozu. * Zapis nazwy nawozu za pomocą przycisku z gwiazdką: * Specyficzna kalibracja za pomocą przycisku zatwierdzającego: (5) Przycisk wyboru urządzenia wspomagającego ustawienie szerokości pracy rozsiewacza SULKY X (tylko w modelu X44 HI-TECH). (6) Przycisk wyboru szerokości roboczej dla obliczenia wszystkich informacji urządzenia. 17

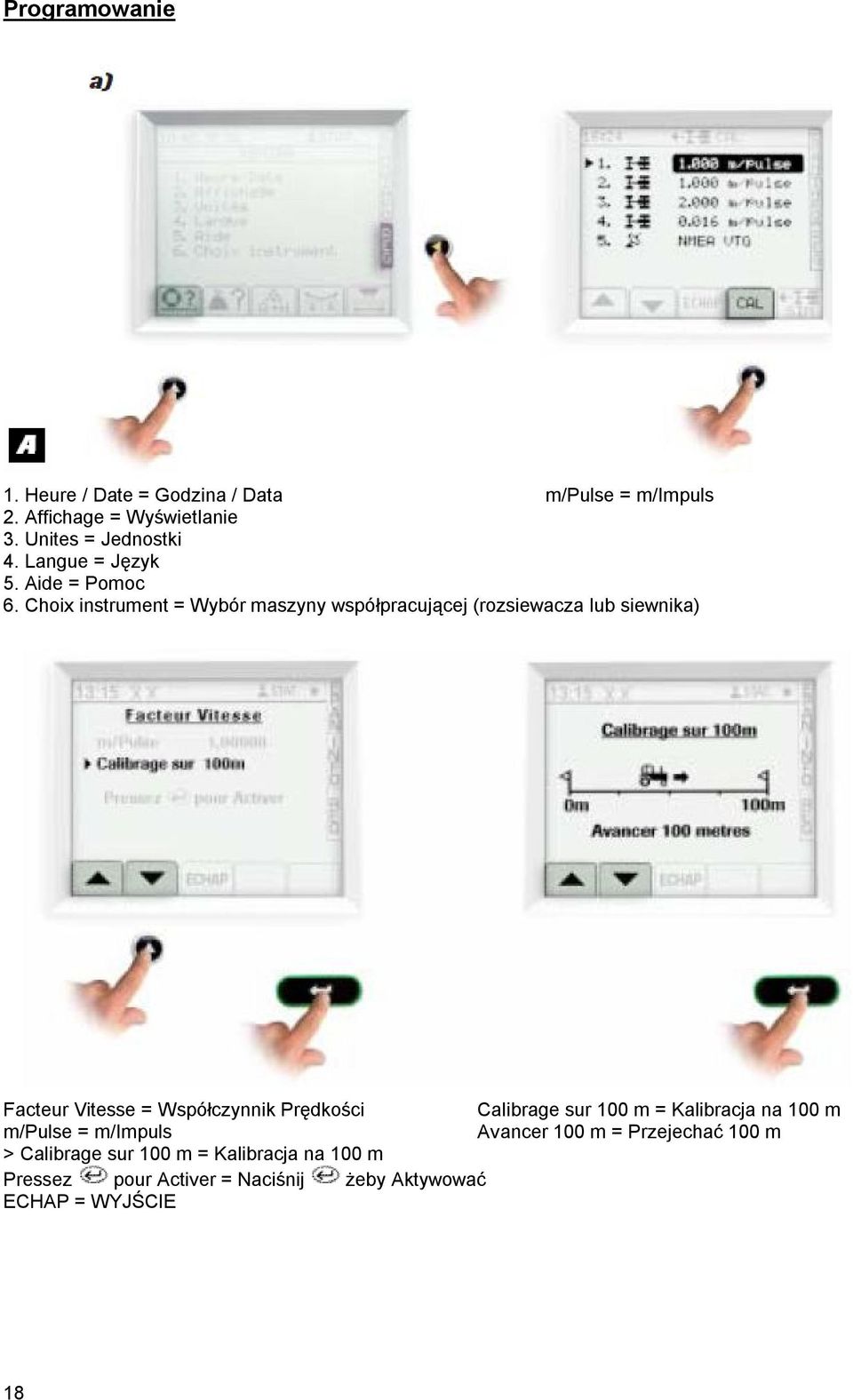

18 Programowanie 1. Heure / Date = Godzina / Data m/pulse = m/impuls 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc 6. Choix instrument = Wybór maszyny współpracującej (rozsiewacza lub siewnika) Facteur Vitesse = Współczynnik Prędkości Calibrage sur 100 m = Kalibracja na 100 m m/pulse = m/impuls Avancer 100 m = Przejechać 100 m > Calibrage sur 100 m = Kalibracja na 100 m Pressez pour Activer = Naciśnij żeby Aktywować ECHAP = WYJŚCIE 18

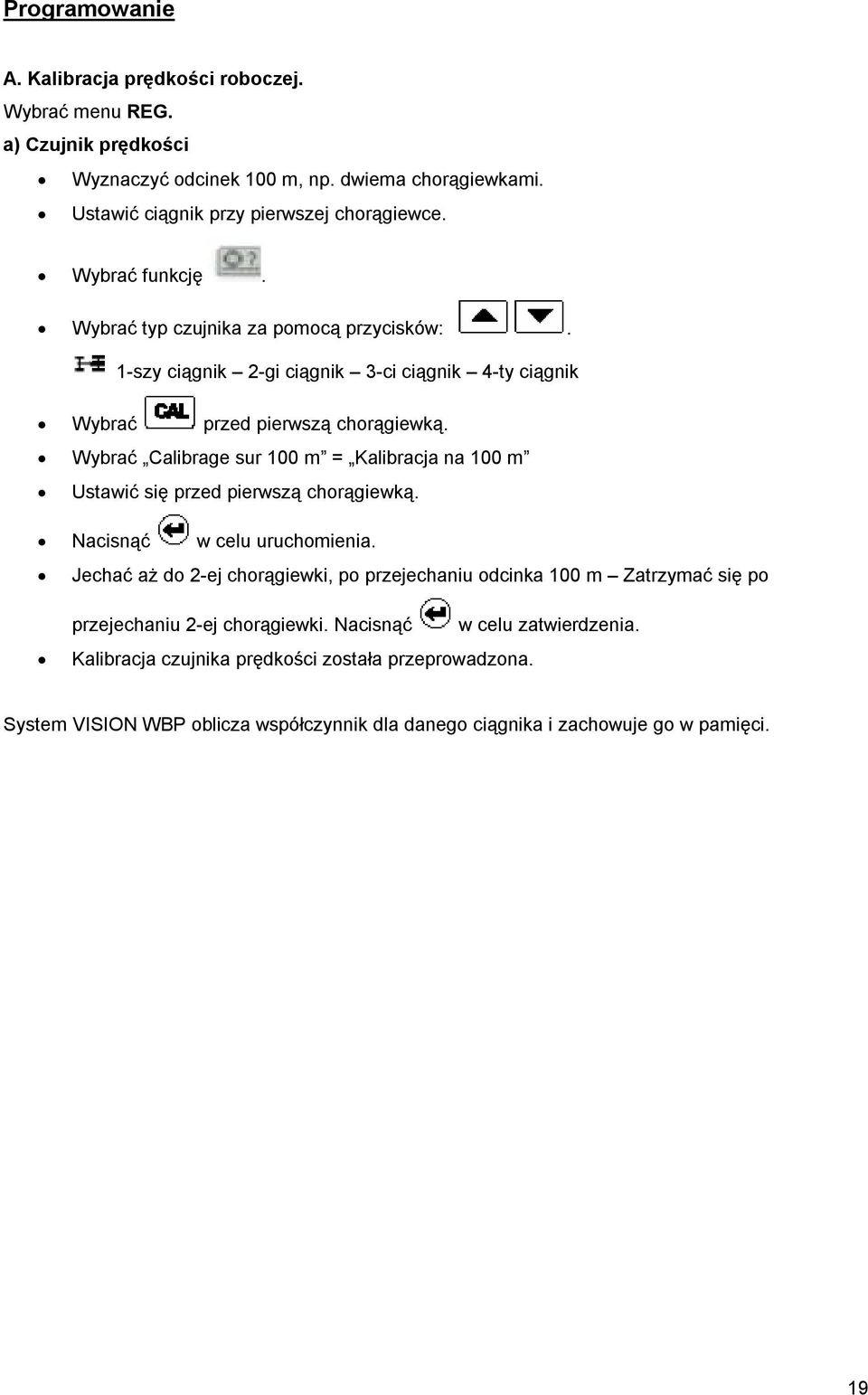

19 Programowanie A. Kalibracja prędkości roboczej. Wybrać menu REG. a) Czujnik prędkości Wyznaczyć odcinek 100 m, np. dwiema chorągiewkami. Ustawić ciągnik przy pierwszej chorągiewce. Wybrać funkcję. Wybrać typ czujnika za pomocą przycisków:. 1-szy ciągnik 2-gi ciągnik 3-ci ciągnik 4-ty ciągnik Wybrać przed pierwszą chorągiewką. Wybrać Calibrage sur 100 m = Kalibracja na 100 m Ustawić się przed pierwszą chorągiewką. Nacisnąć w celu uruchomienia. Jechać aż do 2-ej chorągiewki, po przejechaniu odcinka 100 m Zatrzymać się po przejechaniu 2-ej chorągiewki. Nacisnąć Kalibracja czujnika prędkości została przeprowadzona. w celu zatwierdzenia. System VISION WBP oblicza współczynnik dla danego ciągnika i zachowuje go w pamięci. 19

20 Programowanie 20

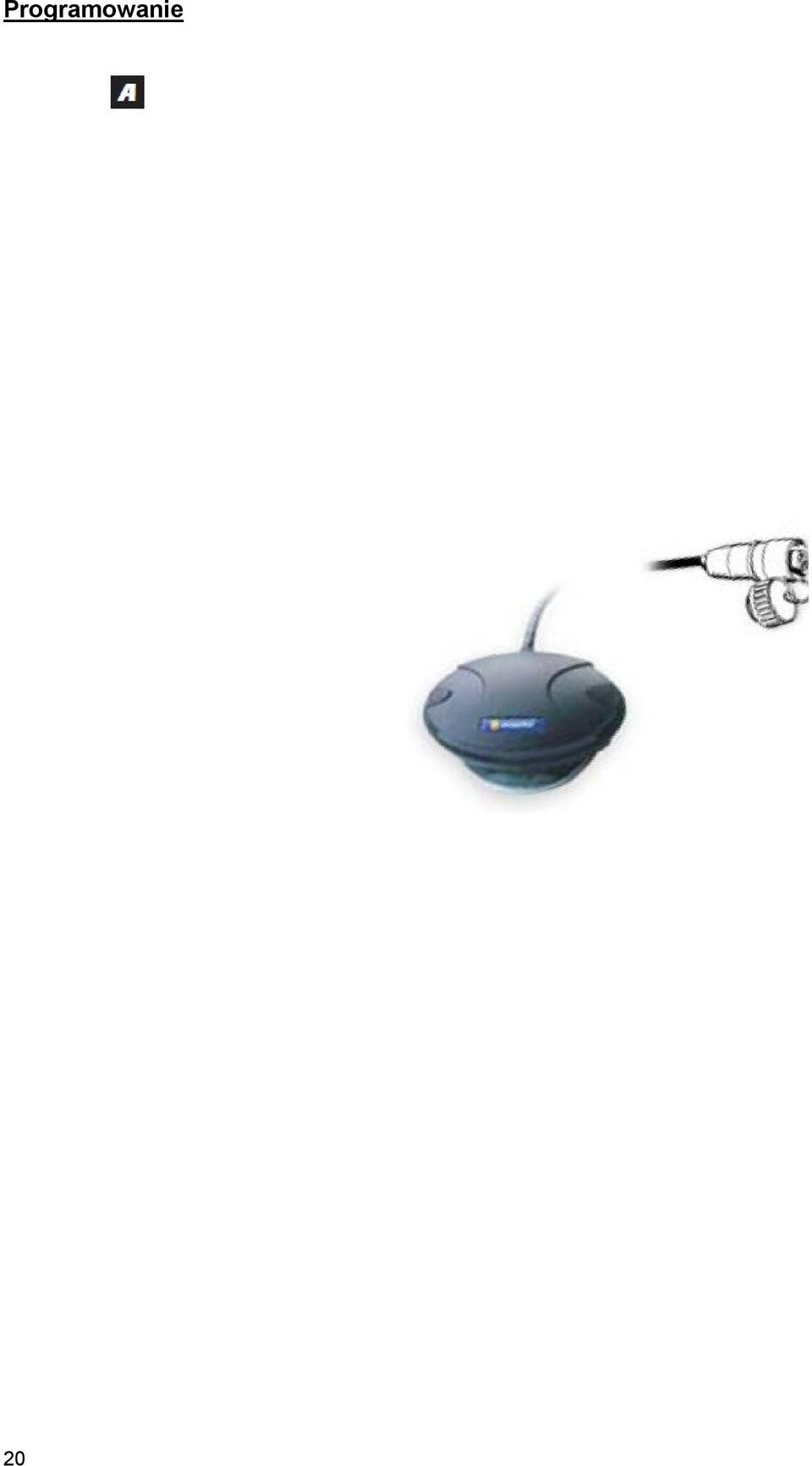

21 Programowanie b) Czujnik prędkości GPS. Czujnik zamocować na dachu kabiny ciągnika. Po włączenia napięcia należy odczekać przynajmniej 1 do 2 minut. Przeprowadzić w taki sam sposób jak test na odcinku 100 m. Ilość impulsów/metr z radarem jest dużo mniejsza niż ze standardowym czujnikiem prędkości. Uwagi: Współczynnik prędkości jest zawsze mniejszy od 1. Współczynnik prędkości może być zmieniony ręcznie: - wybrać, - wybrać 2 i zmienić za pomocą klawiatury numerycznej, - nacisnąć na, żeby wyjść. Koniecznym jest przeprowadzenie testu na odcinku 100 m podczas uruchomienia systemu VISION WPB, aby zmienić domyślne wartości fabryczne, wprowadzone do konsoli. 21

22 Programowanie. m/pulse = m/impuls Vitesse de calibrage Km/h = Prędkość kalibracji w Km/h Pour commencer Cal vitesse = Żeby zacząć kalibrację prędkości 22

23 Programowanie. A. Kalibracja prędkości roboczej. c) Symulacja prędkości roboczej. Symulacja prędkości roboczej może być wykorzystana: - kiedy występuje problem z czujnikiem prędkości, - w celu symulacji otwierania zsypu, - w celu opróżnienia rozsiewacza nawozu w czasie postoju, - w celu używania systemu VISION WPB bez DPA (bez wydatku proporcjonalnego do prędkości roboczej). Wybrać funkcję ( SIMulation = SYMulacja ). Wprowadzić prędkość roboczą za pomocą klawiatury numerycznej. Zatwierdzić przyciskiem w celu rozpoczęcia symulacji. Aby zatrzymać symulację: - wybrać i zatwierdzić przyciskiem. 23

24 Programowanie. 24

25 Programowanie B. Regulacja dawki rozsiewu. Wybrać menu REG. Wybrać funkcję. a) Tara. Wymagane jest ustawienie Tary (wyzerowanie miernika wagi) regularnie, na przykład co 3 lub 4 załadunki. Wybrać Tare (= Tara). Zatwierdzić przyciskiem, aby ustawić na zero. Uwaga: Tarę należy zawsze przeprowadzić, gdy na rozsiewaczu nawozów zamontowano jakiekolwiek doposażenie lub w wilgotnych warunkach rozsiewu, gdy na maszynie osadza się błoto (np. z kół ciągnika). Przed przeprowadzeniem tary należy upewnić się, czy w skrzyni zasypowej nie znajduje się nawóz. b) Próba dawki rozsiewu z trybem korekcji. W celu ustawienia dawki istnieją dwa tryby korekcji: statyczny i dynamiczny. Wybrać. Wybrać tryb Statyczny dla: - korekcji powyżej 200 kg rozsiewu, - testu nieznanego nawozu (współczynnik T nieznany), - użytkowania urządzenia zasilającego w nawóz (np. dodatkowy zbiornik). Wybrać tryb Dynamiczny dla: - przeprowadzenia korekcji w czasie rozsiewu nawozu, - przeprowadzenia testu znanego nawozu (test statyczny już wcześniej przeprowadzony), - wybrać w celu wyjścia. 25

26 Programowanie. 26

27 Programowanie. 1) Korekcja Statyczna. (a) Wybrać tryb Statyczny ( Statique ). Wykonać tarę, jeśli jest taka potrzeba. Załadować rozsiewacz nawozów. Wybrać menu EPAND (=ROZSIEW). Wybrać funkcję podczas postoju maszyny, zsypy hydraulicznie zamknięte. Urządzenie będzie wskazywało przez kilka sekund obliczanie ciężaru. (b) Rozsiać przynajmniej 200 kg. Począwszy od tej chwili, STOP musi pulsować. (c) Zatrzymać rozsiew i ciągnik na płaskim, równym terenie. Zamknąć hydraulicznie zsypy. (d) Wybrać funkcję. Urządzenie będzie wskazywało przez kilka sekund obliczanie ciężaru. Począwszy od tej chwili, współczynnik T (= Facteur T ), który charakteryzuje ten nawóz, zostanie uaktualniony i zapisany w pamięci aż do przeprowadzenia kolejnej próby dawki. System VISION WPB działa w trybie DPA (= wydatek proporcjonalny do prędkości roboczej) do końca pola. Test może zostać ponownie przeprowadzony w każdej chwili. Mogą Państwo przejść na tryb korekcji dynamicznej. 27

28 Programowanie. 28

29 Programowanie. 2) Korekcja dynamiczna. (*). (a) Wybrać tryb Dynamiczny ( Dynamique ). Wykonać tarę, jeśli jest taka potrzeba. Załadować rozsiewacz nawozów. (b) Wybrać menu EPAND (=ROZSIEW). Wybrać funkcję DYN / STAT. i przestawić na AUTO/STOP Rozsiać nawóz znajdujący się w skrzyni zasypowej rozsiewacza. Korekcja Współczynnika T ( Facteur T ) zostanie automatycznie dopasowany co 60 sekund a otwarcie zsypów zostanie poprawione, jeśli wystąpi taka konieczność. Uwaga: (*) Należy pamiętać o przeprowadzeniu pierwszego testu statycznego przed przeprowadzeniem próby dynamicznej dla każdego typu nawozu. (c) Na końcu pola, zsypy hydraulicznie zamknięte. Wybrać funkcję AUTO/STOP i przestawić na DYN / STAT w celu zatrzymania korekcji. WAŻNE: W trybie korekcji dynamicznej, należy obowiązkowo znajdować się na funkcji STOP : podczas napełniania, gdy skrzynia zasypowa osiągnęła najniższy poziom (</= 2000 kg), podczas transportu, podczas współpracy z urządzeniem zasilającym (dodatkowym zbiornikiem). 29

30 Programowanie. Selection du Produit = Wybór Produktu Produit : A = Produkt : A Facteur T : Współczynnik T pour editer les noms = żeby edytować nazwy pour calibrage = żeby kalibrować Calibrage Produit = Kalibracja Produktu Tremie 1 = Zbiornik 1 1. Test de calibrage = Test kalibracji 2. Facteurs calibrage = Współczynniki kalibracji 30

31 B Programowanie. c) Próba dawki rozsiewu podczas postoju maszyny. W przypadku, gdy rozsiewacz nawozów ma zostać wykorzystany do rozsiewania specyficznych nawozów granulowanych takich jak środki przeciwko ślimakom lub do rozsiewu małych dawek na hektar zaleca się przeprowadzenie skalibrowania Współczynnika T na maszynie znajdującej się w postoju. Zamontować zestaw dawki rozsiewu po prawej stronie (patrz instrukcja obsługi rozsiewacza X). Wybrać funkcję. Wybrać w celu kalibracji produktu. Wybrać 1 test kalibracji.(= test de calibrage ) Włączyć WOM na 540 obr./min i otworzyć prawy zsyp w taki sposób, aby wiaderko zostało wypełnione w ¾ pojemności. Po napełnieniu wiaderka: Wprowadzić otrzymaną wagę i zatwierdzić przyciskiem. Urządzenie obliczy nowy Współczynnik T ( Facteur T ), specyficzny dla tego nawozu. Rozsiewanie będzie odbywało się bez korekcji, ale wyłącznie w trybie DPA (Wydatek proporcjonalny do prędkości roboczej) nie wybierać funkcji Test i Auto. Wybrać ECHAP w celu wyjścia. 31

32 Programowanie. 1. Heure/Date = Godzina/Data 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc Noms des Produits = Nazwy Środków (Nawozów) Reducteur = Reduktor (Drobne granulaty) Selection du Produit = Wybór Środka (nawozu) Produit = Środek (Nawóz) Facteur T = Współczynnik T pour editer les noms = żeby edytować nazwy pour calibrage = żeby skalibrować 32

33 Programowanie. C. Wybór nawozu. Aby w pełni wykorzystać możliwości systemu VISION WPB, zaleca się wprowadzenie do pamięci urządzenia różnych typów nawozu granulowanego. Możliwych jest 8 wpisów do pamięci. Przed każdym rozsiewem należy wybrać odpowiedni nawóz lub najbliższy nawóz, przypominający swoimi charakterystykami nawóz wcześniej wprowadzony (podobna granulometria i gęstość...). Domyślne fabryczne ustawienie Współczynników T ( Facteurs T ) wynosi 1. Po każdym przeprowadzeniu próby dawki rozsiewu z wiaderkiem, konsola zachowuje w pamięci ostatni wyliczony Współczynnik T ( Facteur T ). Wybrać. Wybrać produkt (nawóz) za pomocą przycisków ze strzałkami Wybrać gwiazdkę, jeśli chcą Państwo zapisać nazwę nawozu za pomocą klawiatury alfabetycznej. Uwaga: Jeśli znamy Współczynnik T ( Facteur T ) (Współczynnik zsypowy odrębny dla każdego nawozu i rozsiewacza), jest możliwe jego ręczne wybranie: Wybrać Współczynnik T ( Facteur T ) za pomocą przycisków ze strzałkami Wprowadzić wartość za pomocą klawiatury numerycznej i zatwierdzić przyciskiem. Wybrać w celu wyjścia. Przykład dla średniego współczynnika T: Ammonitrate (= saletra amonowa) 33,5 % T = 0,95 Nawóz kompletny 17/17/17 T = 1 Chlorek potasowy 18/46 T = 0,86 / T = 0,87 itp. 33

34 Programowanie. 1. Heure/Date = Godzina/Data 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc Largeur 1 = Szerokość 1 32 metres = 32 metry Largeur 1 = Szerokość 1 32 metres = 32 metry 34

35 Programowanie. D. Wybór szerokości roboczej. Dokonać wyboru szerokości zapisanej w systemie VISION WPB celem dopasowania jej do szerokości rozsiewu w pracy. Wybrać Wprowadzić wartość za pomocą klawiatury numerycznej w metrach a następnie zatwierdzić przyciskiem. Wybrać ECHAP w celu wyjścia. 35

36 Programowanie. 36

37 Programowanie. E. Funkcja rozsiewu granicznego Tribord 3D. 1) Wybór funkcji rozsiewu granicznego Tribord. Nacisnąć jeden raz na przycisk z napisem EPAN wydajnościowym, zaczekać 2 do 3 sekund. w celu uruchomienia funkcji Tribord w trybie Wyświetli się ikona TRIB * Jeśli naciśnie się 2 razy na przycisk EPAN, to umożliwiony będzie rozsiew w trybie ochrony środowiska, spełniający wymagania normy EN, dawka z prawej strony rozsiewacza zostanie automatycznie zmniejszona o 15%. Wyświetli się ikona TRIB * Po 3-cim naciśnięciu na przycisk EPAN powraca się do normalnego rozsiewu nawozu. UWAGA: Jeśli w systemie wystąpi awaria to zostanie wyświetlony komunikat: Problem TRIBORD Napis będzie pulsować. 37

38 Programowanie. 38

39 Programowanie. F. Funkcja zmiany dawki rozsiewu. Jedno naciśnięcie na przycisk +10% lub 10% umożliwia zmianę dawki rozsiewu na hektar. Po każdym kolejnym naciśnięciu na przycisk lub, pojawi się nowy piktogram lub W celu powrotu do zaprogramowanej dawki należy przytrzymać naciśnięty przycisk lub. 39

40 Programowanie. 40

41 Programowanie. G. Funkcje systemu JUSTAX. Justax jest systemem ułatwiającym ustawienie szerokości pracy rozsiewacza nawozów. System składa się z: - czujnika (1) ustawionego po lewej stronie rozsiewacza, - Siłownika elektrycznego (2) nadzorującego ustawienie zsypu po lewej stronie rozsiewacza. Aby wykorzystać system, należy: Na maszynie: Zwrócić uwagę na poprawne ustawienie czujnika na odpowiednim wskaźniku (3) odpowiadającemu pożądanej szerokości roboczej w zależności od używanych łopatek rozsiewających (4): lub lub Zablokować 2 czujniki (= 2 sondy) w pozycji pionowej (5). Prosimy o zapoznanie się z dołączoną instrukcją obsługi Systemu JUSTAX i przestrzegać podanych w niej zaleceń. 41

42 Programowanie. 42

43 Programowanie. G. Na konsoli elektronicznej: - Wybrać menu REG. - Wybrać piktogram systemu Justax - Uruchomić rozsiew na długości minimum 100 m, najlepiej na płaskim terenie, na pełną szerokość roboczą. - Wskazanie (1) potwierdza zaprogramowaną na konsoli szerokość roboczą. - Kursor (2) umożliwia odczyt konieczny do wycentrowania rozsiewu nawozu. Idealną pozycją jest pozycja wycentrowana (wypośrodkowana). - W celu wypośrodkowania pokrycia powierzchni przez rozsiewany nawóz należy użyć przycisków (3). Odpowiednio naciskać je: lewy w celu zmniejszenia szerokości pracy; prawy w celu zwiększenia szerokości pracy. - W czasie rozsiewania nawozu, należy poświęcić trochę czasu na odpowiedni odczyt pozycji kursora (2). Gdy wyśrodkowanie zostało zoptymalizowane, to można wprowadzić do pamięci wartość ustawienia (4). Pozycja ustawienia rynienki zsypowej jest przedstawiona w miejscu (5). Przestawienie na prawej stronie rozsiewacza musi być przeprowadzone ręcznie. Dźwignia (6) po prawej stronie od ustawienia szerokości roboczej musi być ustawiona na takiej samej wartości jak dźwignia lewa. Po przeprowadzeniu ustawienia należy złożyć pionowe czujniki do poziomu. WAŻNE: Tylko zestaw kuwet do sprawdzania szerokości roboczej rozsiewacza i równomierności pokrycia pozwala określić poprawne ustawienie rozsiewacza nawozów. Potwierdzenie poprawnego ustawienia szerokości roboczej rozsiewacza nawozów z wykorzystaniem zestawu kontrolnego jest zalecane. 43

44 Programowanie. Affichage = Wyświetlanie 44

45 Programowanie. H. Funkcje uzupełniające. 1) Godzina/Data. Wybrać: 1. Ustawić wartości za pomocą przycisków i klawiatury numerycznej. Wybrać ECHAP w celu wyjścia. 2) Wyświetlanie (patrz przykład na stronie obok). (a) Wybrać: 2. (b)(c) Ustawić siłę podświetlenia za pomocą przycisków i. (d) Wybrać ECHAP w celu wyjścia. 3) Jednostki. Wybrać: 3. Domyślnie ustawiono system metryczny. Wybrać ECHAP w celu wyjścia. 4) Język. Wybrać: 4. Wybrać język za pomocą przycisków. Wybrać ECHAP w celu wyjścia. 5) Pomoc. 6) Wybór maszyny: - Wybrać 6. - Wybrać rozsiewacz z VISION WPB lub siewnik. - Zatwierdzić ustawienie. 45

46 Uruchomienie. 1. Heure/Date = Godzina/Data 2. Affichage = Wyświetlanie 3. Unites = Jednostki 4. Langue = Język 5. Aide = Pomoc 46

47 Uruchomienie. A (1) Wybrać menu regulacyjne REG. (2) Sprawdzić, czy wszystkie wprowadzone parametry są poprawne: - współczynnik prędkości, - współczynnik pracy (szerokości roboczej) (3) Wybrać tryb ważenia. (4) Wybrać TARĘ (TARE) i ustawić na zero. (5) Wybrać Państwa nawóz. UWAGA: Od tej chwili można wypełnić nawozem granulowanym skrzynię zasypową rozsiewacza. 47

48 Uruchomienie. 48

49 Uruchomienie. B 1. Wybrać menu informacyjne INFO. 2. Wybrać licznik odczytu powierzchni PAR/TOT (CZĘŚCIOWY/CAŁKOWITY). 3. Każdy licznik można wyzerować dzięki funkcji RAZ. 4. W razie pojawienia się alarmu i pojawieniu się symbolu na wyświetlaczu, należy wybrać przycisk w celu uzyskania powodów alarmu. 5. Wybrać przycisk w celu zapisania danych. 49

50 Uruchomienie. C. 1. Wybrać menu rozsiewu EPAN. 2. Sprawdzić: - czy wybrany nawóz jest dobry, - czy zsypy zostały hydraulicznie zamknięte. - czy wybrano poprawny tryb korekcji (Dynamiczny lub Statyczny). 3. Wybrać dawkę na hektar. - wykorzystać w tym celu klawiaturę numeryczną a następnie zatwierdzić. 4. Przeprowadzić rozsiew i wybrać korekcję Test lub Auto. 5. Rozsiewanie DPA (wydatek proporcjonalny do prędkości pracy). Mogą Państwo zmienić dawkę na hektar wybierając przyciski +10% lub na 10% a następnie wrócić do początkowego ustawienia naciskając na przycisk. 6. Mogą Państwo wybierać modulację strony lewej lub prawej rozsiewacza. 7. Mogą Państwo uruchomić wysiew graniczny systemu Tribord 3D. 50

51 Informacje Noms des Produits = Nazwy Produktów (Nawozów granulowanych) Reducteur = Reduktor 51

52 Informacje A. Zapisywanie danych. a) Zapisywanie nazw. Konsola Vision WPB umożliwia bezpośrednie zapisanie na ekranie przydatne informacje: nazwę nawozu lub nazwę przykładowego pola. Wykorzystać w tym celu klawiaturę numeryczną i symbole: a następnie zaakceptować. 52

53 Informacje Reglages generaux Ustawienia ogólne, Port du haut = Port górny, Charg PC = Zapis do PC Reglage des ports = Ustawienie portów 53

54 Informacje. A. b) Zapisanie danych. PRZED należy skonfigurować porty. - Wybrać menu ustawiania parametrów. - Wybrać ustawienia ogólne ( Reglages generaux ). - Wybrać pozycję 6 ustawienia portów za pomocą przycisków ze strzałkami lub i. - Ustawić port górny ( Port du haut ) na pozycję Charge PC ( Zapis do PC komputera) za pomocą przycisków a następnie zatwierdzić 54

55 Informacje. Pas d enr. en cours = brak zapisu w trakcie, Memoire interne = Pamięć wewnętrzna Espace utilise 0/1 = Użyta przestrzeń 0/1, Memoire Externe = Pamięć zewnętrzna Debut tache = Początek zadania, Veuillez saisir la ref. de la ferme = Prosimy wprowadzić nr gospodarstwa Debut tache = Początek zadania, Veuillez saisir Fonciton 1, FUNC 1 = Prosimy wybrać Funkcję 1 Enr de memo en cours = Zapis danych w trakcie Ferme: 1, Champ 7, Demarre 2007/00/15 14:25 = Gospodarstwo: 1, Pole: 7, Data rozpoczęcia... 55

56 Informacje. PROCEDURA CELEM ZAPISANIA DANYCH PÓL 1) Zapis parametrów pól. System Vision WPB może zapisywać parametry rozsiewu Wybrać menu informacyjne INFO. Wybrać funkcję umieszczoną na dole i pośrodku ekranu. Wybrać tryb DEBUT (= POCZĄTEK). Wybrać Nr gospodarstwa (np. i zatwierdzić Wybrać Nr pola (np. i zatwierdzić. Istnieje możliwość zapisania do 12 funkcji (używając klawiatury literowo numerycznej) oraz możliwość odczytu listy zapisanej wcześniej (patrz procedura poniżej) wykorzystując w tym celu przyciski LIST : i a następnie zatwierdzić. Każdej funkcji można nadać nazwę składającą się maksymalnie z 9 znaków. Przykład: Funkcja 1: JD 6920 i zatwierdzić. Funkcja 2: Pszenica i zatwierdzić. UWAGA! W celu zapamiętania funkcji należy zatwierdzić wszystkie 12 funkcji. Jeśli nie chcą Państwo wybrać żadnej funkcji, to należy nacisnąć na przycisk PASS FONC (= POMIŃ FUNKCJE ) Teraz są Państwo gotowi do rozsiewania nawozu. Nacisnąć przycisk ECHAP ( WYJŚCIE ). Na końcu pola: Powrócić do menu INFO i wybrać Wybrać ikonę FIN ( KONIEC ) Dane Państwa pola zostały zapisane. 56

57 Informacje. Reglages generaux = Ustawienia ogólne Nom/Valeur fonction = Nazwa/Wartość funkcji FUNC 1 = FUNKCJA 1 Fonction suivante = Funkcja następna 57

58 Informacje. A. EDYCJA LISTY FUNKCJI. - Wejść do menu. - Wejść do menu USTAWIENIA OGÓLNE AP ( REGLAGES GENERAUX AP ) - Wejść do menu za pomocą przycisków lub Nom/Valeur fonction ( Nazwa/Wartość funkcji ). - Za pomocą przycisku zmienić funkcję (np. wybrać nazwę używanego ciągnika). - Listę dla tej funkcji można edytować za pomocą przycisków i oraz klawiatury numerycznej (np. JD 6920). - Zatwierdzić przyciskiem w celu przejścia do kolejnej funkcji. UWAGA: Sprawdzić, czy dla każdej funkcji ikona znajdująca się na dole, po lewej stronie wskazuje: - jeśli jest inaczej, to zmodyfikować ustawienie. 2. Wykorzystywanie informacji zebranych z pól. Wybrać menu INFO wybrać ikonę. Na konsoli VISION zostanie wyświetlona wolna pamięć (np. 3/75). W celu wykorzystania zapisów w pamięci lub zapisania ich do komputera PC należy: - Wybrać ikonę. - Vison wyświetli ostatnie zapisane pole, w celu wyświetlenia danych z następnych pól należy wykorzystać przyciski 58

59 Informacje. Reglages generaux Ustawienia ogólne, Reglage des ports = Ustawienie portów Port du haut = Port górny, Charg PC = Zapis do PC 59

60 Informacje. A. d) Przesłanie zapisanych danych pól do komputera PC lub do karty pamięci SD. PROCEDURA PRZESŁANIA DANYCH Z KONSOLI VISION DO KOMPUTERA PC. 1) Przed odłączeniem urządzenia VISION od ciągnika: Sprawdzić ustawienie portów konsoli VISION: - Wejść do menu. - Wejść do menu USTAWIENIA OGÓLNE AP ( REGLAGES GENERAUX AP ) - Wejść do programu Regulacja portów ( Reglage des ports ) za pomocą przycisków lub. - Za pomocą przycisków, pod opisem PORT DU HAUT ( PORT GÓRNY ) ustawić CHARG. PC ( ZAPIS DANYCH DO PC ) i zatwierdzić przyciskiem. 2) Podłączenie urządzenia VISION i komputera PC. Do podłączenia użyć przewodu RS 232 między konsolą Vision (Górny port) a komputerem PC (np. COM 1). Zasilanie elektryczne z akumulatora o stałym napięciu 12 Volt, z transformatorem, za pomocą przewodu RS 232. Przewód niebieski = przewód ujemny (-). Przewód brązowy = przewód dodatni (+). 60

61 Informacje. 61

62 Informacje. A. 3. Przesyłanie danych. a) Uruchomić konsolę VISION i komputer PC. b) Na komputerze z systemem Windows (przynajmniej w wersji Windows 98). W menu: Wybrać START > PROGRAMY > AKCESORIA > KOMUNIKACJA > HYPER TERMINAL. Pojawi się okno Nowe połączenie. Nadać nazwę np. Azot 1 a następnie zatwierdzić. Pojawi się okno Połączenie wybrać typ używanego portu (np. COM 1). W oknie Właściwości portu wybrać: Bity/sekundę: Bity/dane: 8 Bity zatrzymania: 1 Kontrola przepływu Xon/Xoff. Następnie zatwierdzić. Od tej chwili mogą Państwo zapisywać dane z urządzenia VISION. C) Na konsoli Vision: Wybrać menu INFO Wybrać ikonę:. Konsola VISION wyświetli dostępną pojemność (np. 3/75). W celu sprawdzenia danych w pamięci lub zapisania ich w komputerze należy wybrać ikonę 62

63 Informacje. 63

64 Informacje. Konsola VISION wyświetla ostatnie zapisane pole. W celu odczytu innych pól wykorzystać przyciski a następnie IMPR ( WYDRUK ). W celu przesłania tylko danych ostatniego zapisanego pola należy nacisnąć na DERN ( OSTATNIE ) a następnie IMPR ( WYDRUK ). W celu przesłania całego zestawu danych wszystkich pól należy nacisnąć na PLAGE ( ZAKRES ) a następnie IMPR ( WYDRUK ). Potem wybrać rozmieszczenie na stronie (Układ wydruku): - Tryb tekstowy TEXT MODE (zalecany), - Tryb CSV CSV MODE, - Następnie zatwierdzić. Następnie urządzenie wyświetla pasek postępu: W tym momencie, informacje z jednego pola lub wielu pól będą pojawiały się w komputerze PC. Należy pamiętać o zapisaniu pliku na komputerze! - przesunąć do góry kursor znajdujący się w prawej stronie ekranu, aby zapewnić lepsze pole widzenia danych). 4) Odczyt danych zapisanych na komputerze. - Otworzyć Hyper Terminal. - Anulować połączenie. - Wybrać ikonę OTWÓRZ w celu otwarcia pliku. - Wybrać plik. Np. wcześniej utworzony Azot 1. - Plik otwiera się z zapisanymi wszystkimi funkcjami. UWAGA!~Przesunąć kursor z prawej strony do góry w celu odczytania danych pola. 64

65 Informacje. 65

66 Informacje. A. PROCEDURA PRZESYŁU DANYCH Z URZĄDZENIA VISION NA KARTĘ DANYCH SD. - Ustawić parametry górnego portu modułu danych RDS. Menu INFO. Wybrać ikonę:. Konsola VISION wyświetli dostępną pojemność (np. 3/75). W celu sprawdzenia danych w pamięci lub zapisania ich w komputerze należy wybrać ikonę Konsola VISION wyświetla ostatnie zapisane pole. W celu odczytu innych pól wykorzystać przyciski a następnie IMPR ( WYDRUK ). W celu przesłania tylko danych ostatniego zapisanego pola należy nacisnąć na DERN ( OSTATNIE ) a następnie IMPR ( WYDRUK ). W celu przesłania całego zestawu danych wszystkich pól należy nacisnąć na PLAGE ( ZAKRES ) a następnie IMPR ( WYDRUK ). Potem wybrać rozmieszczenie na stronie (Układ wydruku): - Tryb tekstowy TEXT MODE (zalecany), - Tryb CSV CSV MODE, - Następnie zatwierdzić. Następnie urządzenie wyświetla pasek postępu: W tym momencie, informacje z jednego pola lub wielu pól będą zapisywane na karcie pamięci SD. 66

67 Informacje. Pas d enr. en cours = brak zapisu w trakcie, Memoire interne = Pamięć wewnętrzna Espace utilise 0/1 = Użyta przestrzeń 0/1, Memoire Externe = Pamięć zewnętrzna RECHERCHE = SZUKA DEBUT = POCZĄTEK 67

68 Informacje. B. Modulacja automatyczna PROCEDURA UŻYCIA CZYTNIKA KART PAMIĘCI SD Z WYKORZYSTANIEM MODULACJI GPS. NA KOMPUTERZE PC: - Wcześniej należy przygotować mapę kartograficzną z zaleceniami rozsiewu dla każdego pola (np. za pomocą oprogramowania agrimap ). Plik zawierający mapę musi posiadać następujące parametry identyfikacyjne, przykład poniżej: f01, gdzie: 7 jest numerem pola, 5 jest numerem zadania do przeprowadzenia (np. rozsiewu nawozu), 1 jest numerem gospodarstwa. Na karcie pamięci SD należy utworzyć folder i nazwać go: RDS_DATA.XXX (ten folder jest tworzony automatycznie podczas pierwszego podłączenia konsoli Vision). W tym folderze należy umieścić jeden plik lub wiele plików zawierających karty z zaleceniami. NA KONSOLI VISION: - Należy najpierw podłączyć antenę czujnika GPS, z tyłu konsoli Vision, w dolnym porcie. W celu wprowadzenia parametrów należy: Uruchomić menu parametrów. - Wejść do menu USTAWIENIA OGÓLNE AP ( REGLAGES GENERAUX AP ) - Przejść do Regulacja portów ( Reglage des ports ) za pomocą przycisku. - Za pomocą przycisków ze strzałkami ustawić parametry do używanej anteny (np lub 9600). Przed użyciem czytnika kart pamięci należy ustawić parametry portu wg procedury opisanej wcześniej. Port górny należy ustawić na Moduł danych RDS ( Module des donnees RDS ) 68

69 Informacje. Pas d enr. en cours = brak zapisu w trakcie, Memoire interne = Pamięć wewnętrzna Espace utilise 0/1 = Użyta przestrzeń 0/1, Memoire Externe = Pamięć zewnętrzna Debut tache = Początek zadania, Veuillez saisir la ref. de la ferme = Prosimy wprowadzić nr gospodarstwa Debut tache = Początek zadania, Veuillez saisir Fonciton 1, FUNC 1 = Prosimy wybrać Funkcję 1 Enr de memo en cours = Zapis danych w trakcie Ferme: 1, Champ 7, Demarre 2007/00/15 14:25 = Gospodarstwo: 1, Pole: 7, Data rozpoczęcia... 69

70 Informacje. B. Wprowadzenie danych do konsoli VISION. - użyć przycisku, - nacisnąć na przycisk DEBUT ( POCZĄTEK ), - nacisnąć na 1 w celu zastosowania planu i zatwierdzić przyciskiem, - wybrać nr gospodarstwa i zatwierdzić przyciskiem, - wybrać nr pola i zatwierdzić przyciskiem, - wybrać przycisk PASSE FONCS. Odczekać aż urządzenie Vision pobierze dane (jest to przedstawiane na dole wyświetlacza). Na końcu nacisnąć na przycisk ECHAP ( WYJŚCIE ). Urządzenie jest gotowe do rozsiewu, w menu rozsiewu EPAN dawka musi odpowiadać zalecanej. Na końcu pola należy wrócić do menu informacyjnego INFO i wybrać a potem przycisk KONIEC ( FIN ). Urządzenie wygeneruje plik, w którym znajdzie się mapa odpowiadająca wykonanemu rozsiewowi nawozu. 70

71 Informacje. PARAMETRAGE = PARAMETRY 1. Capteurs = 1. Czujniki 2. Technicien = 2. Technik 3. Usine = 3. Fabryka 4. Reglages generaux AP = Ogólne ustawienia AP * Diagnostique = * Diagnostyka Diagnostique = Diagnostyka Traps Open = Otwarcie zsypów 71

72 Informacje C. Diagnostyka Wybrać tryb. o Wybrać. o Pojawią się domyślne parametry systemu Vision WPB. Każda czynność przeprowadzana na tym etapie na konsoli lub na skrzynce połączeniowej musi być przeprowadzana przez osobę kompetentną, ze znajomością obsługi urządzenia, przeszkoloną przez Sulky-Burel. Prosimy o skontaktowanie się ze Sprzedawcą. 72

73 Informacje. 73
