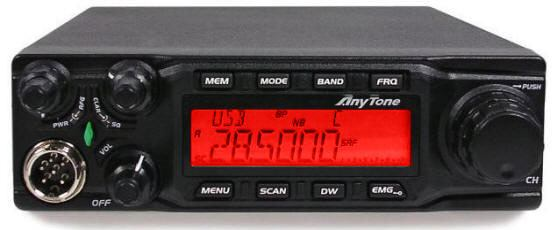

RADIOTELEFON ANYTONE AT-6666

Transkrypt

1 RADIOTELEFON ANYTONE AT-6666 INSTRUKCJA OBSŁUGI V.2.3 Wybrane funkcje radiotelefonu: Modulacje: FM, AM, SSB Rozdzielczości strojenia: 100Hz, 1KHz, 10KHz, 100KHz, 1MHz, Clarifier: RX-RIT,TX-XIT RX/TX-RIT/XIT lub OFF- wyłączone obie regulacje Zakres przestrajania Clarifier: ± 1.5KHz, zrealizowany cyfrowo TXRepeater Niezależne częstotliwości nadawania i odbioru. Praca przez przemienniki lub w tzw. SPLIT 9-poziomowy ASQ - automatyczna blokada szumów, tylko dla modulacji AM/FM SQ- ręczna blokada szumów RF GAIN regulowana czułość odbiornika RF PWR regulowana moc nadawania SCAN skaner pamięci/kanały/częstotliwości RB - programowalny Roger Beep ( sygnalizacja końca nadawania) NB/ANL - filtry przeciwzakłóceniowe DW nasłuch dwóch kanałów / częstotliwości (DUAL-WATCH) +10KHZ przesunięcie 10kHz SWR - pomiar wartości SWR TSR blokada nadawania po przekroczeniu określonego poziomu wartości SWR DC - Wskaźnik napięcia zasilania. S/RF wskaźnik siły sygnału (S-metr) TOT ograniczone czasowo nadawanie HI-CUT - filtr dolnoprzepustowy EMG CALL częstotliwość alarmowa ECHO funkcja echo podczas nadawania PA mode wzmacniacz nagłośnieniowy (Tuba) Funkcja blokady przycisków Siedem kolorów podświetlania LCD Sześć pamięci kanałów Kodowanie CTCSS/DCS (Opcjonalnie z modułem CTCSS) Duży, czytelny wyświetlacz LCD. Funkcjonalne menu oraz dostępne gniazdo programowania na panelu tylnym radiotelefonu Uwaga: Nie jest to typowe gniazdo USB. Wymaga podłączenia do PC za pomocą specjalnego przewodu do programowania radiotelefonów Anytone. Podłączenie zwykłym kablem USB grozi uszkodzeniem radiotelefonu lub komputera. Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 1

2 Dziękujemy za zakup naszego produktu! Proszę przeczytać przed zainstalowaniem i rozpoczęciem użytkowania radiotelefonu AT MONTAŻ RADIOTELEFONU Znajdź odpowiednie miejsce na montaż radiotelefonu. Przykręć uchwyt do podłoża. Podczas instalowania radiotelefonu wewnątrz samochodu, upewnij się, że nie zostanie uszkodzona jego instalacja elektryczna. Jeżeli jest to tylko możliwe, skorzystaj z pomocy wykwalifikowanego elektryka samochodowego lub zapytaj o taką usługę swojego dostawcę. W przypadku samodzielnej instalacji, pamiętaj by nie instalować radia w pobliżu systemu grzewczego, klimatyzacji. Nie naciskaj przycisku PTT (nadawania) przed podłączeniem anteny. Radiotelefon przymocuj solidnie. Uwaga: Brak anteny, niewłaściwa albo uszkodzona czy też niepoprawnie zestrojona antena, skutkuje uszkodzeniem radioodbiornika nie podlegającym naprawie gwarancyjnej. Uwaga: Podczas nadawania, obudowa radiotelefonu, zwłaszcza radiator znajdujący się w tylnej części obudowy, może nagrzewać się do znacznych temperatur. Aby uniknąć poparzenia, nie dotykać radiatora. Należy też pamiętać aby nie zakrywać urządzenia i zapewnić prawidłowe chłodzenie okolic radiatora. Nie używać radiotelefonu w otoczeniu o znacznej temperaturze (np. w rozgrzanym od słońca pojeździe). Nie zabudowywać w okolicach nawiewu gorącego powietrza lub w miejscu o bezpośrednim nasłonecznieniu. Nie zastosowanie się do tego ostrzeżenia może skutkować uszkodzeniami ciała lub mienia. 2.INSTALACJA ANTENY Aby dobrać odpowiednią antenę, oraz sposób zamocowania anteny, skontaktuj się z wykwalifikowanym specjalistą. Przewód jakim należy łączyć radiotelefon powinien być przeznaczony do instalacji 50ohm (np. RG58). Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 2

3 Wtyk antenowy należy wkręcić do pasującego gniazda, znajdującego się na tylnym panelu CB radia. Ostrzeżenie! 1. Nie włączaj nadawania dopóki antena nie zostanie prawidłowo podłączona do radia. 2. Aby uniknąć ryzyka pożaru, porażenia, oraz wszelkich uszkodzeń mienia, nie montuj urządzenia we własnym zakresie. Skontaktuj się z właściwym serwisem. 3. Jeżeli montujesz antenę na pojeździe, stosuj się do ogólnych zaleceń odnośnie montażu. Zasugeruj się poniższą ilustracją w celu doboru odpowiedniego miejsca montażu na pojeździe. 4. Antena zamontowana na maszcie lub na budynku, winna być obowiązkowo podłączona do instalacji odgromowej. Zmiana bezpiecznika Radiotelefon adoptuje bezpiecznik o parametrach: 15A, 250V. Jeśli bezpiecznik przepali się, należy określić przyczynę, a następnie rozwiązać problem. Po rozwiązaniu problemu, należy wymienić bezpiecznik na nowy. Jeżeli po podłączeniu urządzenia bezpiecznik ponownie przepali się, natychmiast odłącz radiotelefon z zasilania i skontaktuj się z autoryzowanym serwisem. Instalacja bezpiecznika. 1. Otwórz plastik ochronny. 2. Wsuń bezpiecznik w wtyczki odpowiednio z jednej jak i z drugiej strony. 3. Wsuń zamontowany bezpiecznik wraz z wyczkami w plastik ochronny. 4. Zamknij plastik ochronny. Instalacja głośnika zewnętrznego Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 3

4 Głośnik zewnętrzny powinien mieć impedancje 8 Om. Dodatkowo powinien mieć zamontowany wtyk typu mini Jack 3.5 mm. 1. Znajdź odpowiednie miejsce na instalacje głośnika. 2. Zamontuj głośnik według własnych preferencji. 3. Gniazdo mini USB komputer PC. Zasilanie Z uwagi na duży pobór prądu, zaleca się zasilać radiotelefon niezależnie od zapłonu samochodu, najlepiej wprost pod zaciski akumulatora, pamiętając o prawidłowym zabezpieczeniu jak najbliżej zacisków akumulatora. Podłącz ujemny przewód zasilania radiotelefon (czarny) do karoserii samochodu, lub bezpośrednio do ujemnego bieguna akumulatora samochodowego. Podłącz dodatni przewód zasilania radioodbiornika (czerwony), do dodatniego bieguna akumulatora. Można także podłączyć dodatni przewód zasilania, poprzez skrzynkę z bezpiecznikami w miejscu, w którym, dostępne jest ciągłe napięcie 12V (niezabezpieczone) doprowadzone bezpośrednio z akumulatora. Bezpiecznik 15A jest już dostępny na przewodzie zasilania urządzenia. Przedni panel Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 4

5 Opis przycisków i pokręteł 1. [MEM] Zapisywanie oraz usuwanie pamiętanych kanałów. 2. [MODE] Wybór rodzaju modulacji (FM, AM, USB, LSB, PA-mode). 3. [BAND] Wybór tzw. czterdziestek (A-I). 4. [FRQ] Przełączanie nr kanału / częstotliwość. 5. [MENU] Wejście do MENU. 6. [SCAN] Włączenie/wyłączenie skanera. 7. [DW] Włączenie/wyłączenie funkcji DUAL WATCH. 8. [EMG] Szybki wybór kanału ratunkowego, lub blokada przycisków. 9. [PWR] Regulacja mocy wyjściowej podczas nadawania (RF Power). 10.[RFG] Regulacja poziom czułości odbiornika (RF Gain). 11.[SQ] Włączenie automatycznej blokady szumów ASQ (lewe skrajne położenie) lub obracając stopniowo w prawo, włączenie oraz regulacja ręcznej blokady szumów SQ, zaczynając od najniższej wartości, (Wybór jednego z dziewięciu progów otwarcia ASQ dostępny jest z poziomu MENU). 12.[CLAR] Regulacja precyzyjna odbiornika lub nadajnika w modulacji SSB. 13.[VOL/OFF] Włącznik radiotelefonu, oraz regulacja siły głosu. 14.[CH] Pokrętło strojenia, zmiana kanałów lub częstotliwości. Po wciśnięciu pokrętła [PUSH] dostępny jest wybór kroku przestrajania 15.Wskaźnik odbieranie/nadawanie. 16. Gniazdo mikrofonu. 17. Wyświetlacz [LCD]. Wyświetlacz LCD 1. Wciśnięty krótko przycisk MENU. 2. Włączona precyzyjna regulacja częstotliwości odbieranej (tzw RIT). Tylko w modulacji SSB. Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 5

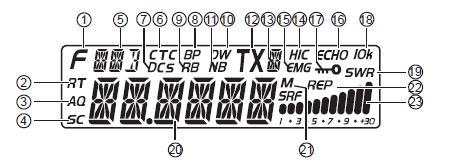

6 3. Ikona pojawi się gdy ustawimy automatyczną blokadę szumów ASQ. 4. Ikona miga gdy zostanie uruchomiona funkcja SCAN. 5. Pole wskazuje wybrany rodzaj modulacji AM, FM, USB/LSB 6. Symbol pojawi gdy ustawimy kod CTCSS (tylko z opcjonalnym modułem CTCSS/DCS) 7. Symbol pojawi gdy ustawimy kod DCS (tylko z opcjonalnym modułem CTCSS/DCS) 8. Włączony BEEP (dźwięk naciskania przycisków) 9. Symbol pojawi się gdy uruchomimy funkcję RB, sygnalizacja końca nadawania. 10. Aktywna funkcja nasłuchu na dwóch kanałach, DUAL WATCH. 11. Włączony filtr redukcji zakłóceń, Noise Blanker (NB). 12. Ta ikona sygnalizuje rozpoczęcie nadawania. 13. Ikona informuje o wybranej aktualnie tzw. Czterdziestce (A-I). Uwaga: Częstotliwość każdego kanału, dowolnej czterdziestki, może być dowolnie zmieniona, pokrętłem zmiany częstotliwości/kanałów, lub z poziomu programowania przez kabel USB z PC. Oznacza to, że tzw. czterdziestki oraz fabrycznie wpisane do nich częstotliwości są tylko umowne. Kanały traktuje się więc jako banki pamięci. W trybie częstotliwościowym, zmiana częstotliwości nie skutkuje automatycznie zmianą kanału, numery kanału nie podążają za zmianą częstotliwości. 14. Symbol informujący o włączonym filtrze dolnoprzepustowym HI-CUT (HIC). 15. Symbol EMG sygnalizuje, że właśnie znajdujemy się na kanale ratunkowym. 16. Symbol sygnalizuje włączone echo podczas nadawania. Uwaga: Regulacja czasu pogłosu oraz natężenia, dostępna jest wewnątrz radiotelefonu za pomocą dwóch potencjometrów montażowych oznaczonych jako W901 DEL, oraz W900 VOL. Wskazane jest aby regulacji dokonała osoba z odpowiednim doświadczeniem w zakresie serwisowania i napraw radiotelefonów. 17. Ikona oznacza, że wszystkie przyciski panelu przedniego są zablokowane. 18. Ikona wskazująca włączone przesunięcie +10KHz. 19. Ikona informująca że podczas nadawania będzie wyświetlana aktualna wartość SWR. 20. Aktualna częstotliwość lub numer kanału. 21. Symbol sygnalizuje użytkownikowi, że znajduje się w trybie szybkiej pamięci. 22. Symbol informujący o włączonej funkcji Repeter (niezależna częstotliwość nadawania i odbierania) 23. Wskaźnik poziomu sygnału odbierania. Podczas nadawania, wskaźnik mocy wyjściowej nadajnika. Tylny panel Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 6

7 18. Gniazdo programowania PC. Uwaga: Nie jest to typowe gniazdo USB. Wymaga podłączenia do PC za pomocą specjalnego przewodu do programowania radiotelefonów Anytone. Podłączenie zwykłym kablem USB grozi uszkodzeniem radiotelefonu lub komputera. 19. Gniazdo mini Jack 3,5mm - głośnik zewnętrzny, 20. Gniazdo podłączenia anteny 50ohm. Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 7

8 Mikrofon Przedsiębiorstwo Handlowo Usługowe MERX 1. Przełącznik kanałów w dół, 2. Przełącznik kanałów w górę, 3. Przycisk nadawania PTT (Push To Talk), 4. Wtyk mikrofonu, 5. Mikrofon, 6. Przewód. Jak korzystać z radiotelefonu? ON/OFF Włączanie/Wyłączanie 1. Przekręć pokrętło [VOL/OFF] zgodnie z wskazówkami zegara, radiotelefon zostanie włączony. 2. Ustaw pokrętło [VOL/OFF] dla odpowiedniej siły głosu. 3. Aby wyłączyć urządzenie, przekręcić pokrętło [VOL/OFF] do oporu przeciwnie do wskazań zegara. Regulacja głośności Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 8

9 Jeżeli urządzenie jest już włączone, na wyświetlaczu [LCD] znajduje się szereg informacji o aktualnym stanie urządzenia 1. Aby pogłośnić, przekręć pokrętło [VOL/OFF] zgodnie z wskazówkami zegara. Na wyświetlaczu zostanie chwilowo wyświetlona aktualna wartość siły głosu VOL w przedziale Aby ściszyć, przekręć pokrętło [VOL/OFF] przeciwnie do wskazówek zegara. Na wyświetlaczu zostanie chwilowo wyświetlona aktualna wartość siły głosu VOL w przedziale RF Power Podczas nadawania możemy dopasować moc, za pomocą pokrętła [PWR]. 1. Aby zwiększyć moc, przekręć pokrętło [PWR] zgodnie z wskazówkami zegara. 2. Aby zmniejszyć moc, przekręć pokrętło [PWR] w przeciwnym kierunku. RF Gain Podczas odbioru, w zależności od panujących warunków propagacji i zakłóceń, możemy regulować czułość odbiornika. Zmniejszając czułość odbiornika, poziom szumów i zakłóceń maleje. Zwiększa się natomiast odporność na przesterowanie odbiornika dużymi sygnałami. Maleje także siła odbieranych sygnałów. Optymalny punkt ustawienia zależy od aktualnych warunków odbiorczych, należy wybrać kompromisowo między akceptowalnym poziomem szumów i zakłóceń a siłą odbieranych sygnałów. Wraz ze wzrostem czułości odbiornika rośnie siła odbieranych sygnałów ale także narasta poziom szumu z głośnika. Jest to normalne zjawisko. 1. Aby zmniejszyć tłumienie RF Gain, przekręć pokrętło [RFG] zgodnie z wskazówkami zegara, spowoduje to zwiększenie czułości odbiornika. 2. Aby zmniejszyć tłumienie RF Gain, przekręć pokrętło [RFG] w przeciwnym kierunku. SQ - ręczna blokada szumów SQUELCH ASQ Automatyczna blokada szumów W sytuacji gdy zachodzi taka konieczność, możemy włączyć ręczną albo automatyczną blokadę szumów lub niepożądanych sygnałów. Na przykład wtedy, gdy nie chcemy tracić czułości odbiornika regulacją RF-Gain, jednocześnie pozbywając się niechcianych szumów itp. Z chwilą obrócenia pokrętła regulacji [SQ], pojawi się na wyświetlaczu jedna z trzech informacji o stanie SQ/ASQ: 1. [ASQ-xx] -Ten napis jest wyświetlany po obróceniu regulatora w lewe skrajne położenie. Informuje że aktualnie włączona jest automatyczna blokada szumów. Wartość xx oznacza poziom progu otwarcia ASQ. Wartość progu otwarcia ASQ ustawiany w MENU radiotelefonu (jedna z wartości 1-9). 2. [SQL] - Informuje że blokady szumów ASQ oraz SQ są wyłączone. 3. [SQL-xx] Napis informuje ze włączona jest ręczna blokada szumów. Wartość xx informuje o aktualnie wybranym poziomie blokady SQ. Zmiana poziomu SQ w zakresie 1-36 możliwa jest obracając pokrętło [SQ] w lewo bądź w prawo. SSB CLARIFIER precyzyjne dostrojenie do korespondenta w modulacji SSB Podczas pracy w modulacji SSB zachodzi konieczność precyzyjnego dostrojenia do sygnału stacji przeciwnej. Służy do tego celu regulacja RIT oraz XIT. Dostępne są cztery kombinacje RIT/XIT, XIT, RIT oraz OFF. Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 9

10 1. Aby precyzyjnie dostroić radiotelefon podczas nadawania oraz odbierania (RIT/XIT), należy wpierw wejść do ustawień MENU urządzenia następnie, w pozycji FIN ustawić wartość RT. Po wyjściu z MENU, zmieniając położenie pokrętła [CLAR] ustawiamy precyzyjnie dostrojenie częstotliwości nadawania i odbioru w zakresie +/-1.5kHz. 2. Aby precyzyjnie dostroić radiotelefon tylko podczas nadawania (XIT), należy wpierw wejść do ustawień MENU urządzenia, następnie w pozycji FIN ustawić, wartość T. Po wyjściu z MENU, zmieniając położenie pokrętła [CLAR] ustawiamy precyzyjnie dostrojenie częstotliwości nadawania w zakresie +/- 1.5kHz. 3. Aby precyzyjnie dostroić radiotelefon tylko podczas odbioru (RIT) najczęściej wykorzystywana funkcja podczas łączności należy wpierw wejść do ustawień MENU urządzenia i w pozycji FIN ustawić, wartość R. Po wyjściu z MENU, zmieniając położenie pokrętła [CLAR] ustawiamy precyzyjnie dostrojenie podczas odbioru w zakresie +/-1.5kHz. 4. W celu wyłączenia funkcji precyzyjnego dostrajania, w MENU urządzenia w pozycji FIN wybieramy wartość OFF. Od tej chwili pokrętło [CLAR] jest nieaktywne a najmniejszy krok dostrojenia wynosi 100Hz, przy czym realizowany jest za pomocą głównego pokrętła zmiany kanałów/częstotliwości. Wybór kanału nadawania i odbioru W kanałowym trybie pracy na wyświetlaczu widoczny jest [CH-xx], pczy czym xx oznacza aktualny numer kanału. 1. Aby przełączyć kanał na inny, należy przekręcić pokrętło [CH] w lewo lub prawo. 2. Każdorazowe wciskanie przycisku [PUSH] wbudowanego w pokrętło [CH] powoduje zwiększenie numeru kanału o 10 w górę. Zmiana częstotliwości nadawania i odbioru. W trybie pracy częstotliwościowym, na wyświetlaczu widoczna jest aktualna częstotliwość w jednostkach MHz z dokładnością do 100Hz. Przykładowo: oznacza 28 megaherców 458 kiloherców i 300 herców. Należy mieć na uwadze przyjęty tzw. bandplan, czyli w skrócie opisując, na jakiej częstotliwości i w jakiej modulacji można pracować. 1. Aby zmienić aktualny krok przestrajania w trybie częstotliwościowym, wciśnij [PUSH] na pokrętle [CH]. Każdorazowe naciskanie zmienia wartość kroku 100Hz, 1kHz, 10kHz, 100kHz, 1MHz. 2. Miganie danej cyfry na wyświetlaczu częstotliwości oznacza wybrany krok przestrajania. 3. Następnie, zmianę częstotliwości można dokonać poprzez przekręcenie pokrętła [CH] w lewo lub prawo. Przyciski funkcyjne [MEM] W 6 komórkach pamięci przechowywane są niezależnie, częstotliwość, rodzaj modulacji oraz rodzaj pracy (normalny/txrepeater). Wywołanie z pamięci MEM 1. Aby użyć zapamiętanych kanałów (m1 m6), należy wcisnąć krótko przycisk [MEM]. W trybie częstotliwościowym zniknie ikona, wskazująca na aktualną czterdziestkę (A-J), natomiast wyświetli się ikona [M]. W trybie kanałowym zniknie napis [CH-xx] i wyświetli się [MEM-Mx], gdzie x oznacza numer pamięci. 2. Następnie przy pomocy pokrętła [CH], wybrać jeden z sześciu zapamiętanych kanałów. 3. Aby wyjść z trybu pamięci wciśnij przez krótki czas przycisk [MEM]. Zapisywanie do pamięci Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 10

11 1. Aby zapisać aktualną częstotliwość do pamięci, wraz z rodzajem modulacji oraz ewentualnie rodzajem pracy TXRepeater, będąc w trybie częstotliwościowym lub kanałowym wciskamy długo przycisk [MEM] aż pojawi się napis MEM- z migającym Mx, gdzie x oznacza numer pamięci Za pomocą pokrętła [CH] wybieramy numer pamięci M1 M2. 3. Następnie ponownie długo naciskamy przycisk [MEM] do momentu aż numer kanału przestanie migać. Usuwanie zapamiętanych kanałów. 1. Aby usunąć zawartość wybranej pamięci M1-M6, należy wpierw wejść w tryb pamięci (tak jak wywołanie z pamięci). 2. Następnie naciskamy długo przycisk [MEM] do chwili aż zacznie migać pamiętana częstotliwość lub numer komórki pamięci MEM-Mx (w zależności od tego czy znajdujemy się w trybie kanałowym czy częstotliwościowym) 3. Pokrętłem [CH] wybieramy numer pamięci do usunięcia. 4. Ponownie długo naciskamy przycisk [MEM], do czasu aż numer pamięci zniknie. [MODE] Wybieranie rodzaju modulacji lub trybu PA 1. Aby wybrać jeden z rodzajów modulacji FM, AM, USB, LSB lub tryb PA, należy wciskać przycisk [MODE]. Wyświetlana jest informacja o aktualnie wybranej modulacji. [BAND] Wybieranie podzakresów częstotliwości, tzw. czterdziestek 1. Aby wybrać interesujący podzakres częstotliwości A-B-C-D-E-F-G-H-I, należy wciskać przycisk [BAND]. Wyświetlana jest informacja o aktualnym podzakresie. [FRQ] Przełączanie trybów kanałowego i częstotliwości. 1. Użyj przycisku [FRQ] aby wybrać jeden z trybów pracy, kanałowy lub częstotliwościowy. [MENU] Dostępne są trzy rodzaje MENU: Menu główne, menu funkcji podręcznych I, oraz menu funkcji podręcznych II. Wejście do Menu głównego: 1. Aby wejść do MENU głównego naciśnij długo przycisk [MENU] 2. Postępuj zgodnie z informacjami zawartymi w opisie MENU GŁÓWNE na stronie 14 Wejście do Menu funkcji podręcznych I: 1. Naciśnij krótko przycisk [MENU], w lewym górnym rogu pojawi się ikona [F] 2. Następnie naciśnij przycisk [PUSH] wbudowany w pokrętło zmiany kanałów [CH] 3. Postępuj zgodnie z informacjami zawartymi w opisie MENU FUNKCJI PODRĘCZNYCH I na stronie 12 Wejście do Menu funkcji podręcznych II: Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 11

12 1. Naciśnij długo przycisk [PUSH] wbudowany w pokrętło zmiany kanałów [CH] 2. Postępuj zgodnie z informacjami zawartymi w opisie MENU FUNKCJI PODRĘCZNYCH II na stronie 13 [SCAN] Funkcja skaner umożliwia pracę w trzech trybach. Skaner po częstotliwościach, skaner po kanałach lub skaner po pamięciach. 1. Wciskając przycisk [SCAN], zacznie migać ikona [SC], uruchomiony zostanie skaner. 2. Można zmienić kierunek skanowania za pomocą pokrętła zmiany kanałów [CH] 3. Wciskając przycisk [SCAN] ponownie, radiotelefon zakończy skanowanie. Dodawanie / usuwanie numerów kanałów, częstotliwości lub pamięci na listę skanowania. 1. Wciśnij przycisk [SCAN] przez co najmniej 2 sekundy aby dodać lub usunąć aktualny kanał, częstotliwość lub numer pamięci do listy skanera. 2. Widoczna ikona [SC] oznacza, że dana częstotliwość, kanał lub numer pamięci są dodane do listy. 3. Brak ikony [SC] oznacza, że dana częstotliwość, kanał lub numer pamięci nie są przypisane do listy. Będą pomijane podczas skanowania. [DUAL WATCH] 1. Wciskając przycisk [DW], pojawi się ikona [DW]. Uruchomiony zostaje tryb nasłuchu na dwóch kanałach lub częstotliwościach. 2. Wciskając ponownie przycisk [DW] lub wciśnięcie PTT, spowoduję wyłączenie funkcji DW. 3. Wciskając przycisk [DW] ponownie, radiotelefon zakończy tryb nasłuchu dwóch kanałów lub częstotliwości. Ustawienia kanałów DUAL WATCH 1. Wybierz żądany kanał lub częstotliwość, następnie wciśnij przycisk [DW] przez 2 sekundy. Na wyświetlaczu pojawi się migająca ikona [DW]. 3. Wybierz drugi żądany kanał lub częstotliwość, następnie wciśnij przycisk [DW] przez 2 sekundy. Kanały lub częstotliwości zostają zapamiętane oraz natychmiastowo zostanie uruchomiony tryb nasłuchu DUAL WATCH. [EMG] 1. Wciskając przycisk [EMG], na ekranie pojawi się ikona EMG. 2. Pierwsze wciśnięcie przycisku [EMG] spowoduje wybranie kanału CH9. 3. Drugie wciśnięcie przycisku [EMG] spowoduje wybranie kanału CH Trzecie wciśnięcie przycisku [EMG] spowoduje powrót do kanału, sprzed uruchomienia funkcji. Funkcja blokady przycisków 1. Wciśnięcie przycisku [EMG] przez co najmniej 2 sekundy spowoduje zablokowanie przycisków, Na ekranie LCD pojawi się ikona " ". 3. Ponowne wciśnięcie [EMG], odblokuje klawisze. 4. Gdy przyciski są zablokowane, jedynie przycisk nadawania [PTT] jest aktywny. Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 12

13 Menu funkcji podręcznych I 1. Przy pomocy pokrętła [CH], wybierz pozycję menu, następnie wciśnij przycisk [PUSH]. 2. Aby zmienić wartość funkcji, posłuż się pokrętłem [CH]. 3. Aby zatwierdzić i wyjść, wciśnij przycisk [PUSH] lub odczekaj chwilę. 4. Wciśnij inny przycisk, lub poczekaj 5 sekund żeby zapisać ustawienia i wyjść. LP Funkcje Wyświetlacz Opis 1. Busy Chanel lockout Blokada nadawania przy zajętym kanale 2. Offset Direction Przesunięcie częstotliwości nadawania (tryb REPEATER lub SPLIT) 3. CTCSS/DCS* OFF: Wyłącz funkcję ON: Włącz funkcję Domyślnie: OFF. REP+: Częstotliwość nadawania powyżej częstotliwości odbieranej, zazwyczaj praca w tzw. SPLIT. REP-: Częstotliwość nadawania poniżej częstotliwości odbieranej, zazwyczaj praca z przemiennikami (REPEATER) OFF: Wyłączone. Częstotliwości nadawania i odbierania równe. Domyślnie: OFF. CTCSS: 67.0~250.3Hz, w sumie 38 grup DCS: D023N~D754N, w sumie 104 grup; OFF: Wyłącz funkcję CTCSS/DCS Domyślnie: OFF. 4. Add/delete Scan list Dodawanie usuwanie do listy skanowania 5. Public Data Parametry kanałów wspólne indywidualne * CTCSS/DCS dostępne po zainstalowaniu opcjonalnego modułu ADD: LCD wyświetla ikonę "SC", Oznacza to że dany kanał jest już zapisany do listy skanowanych. DEL: LCD nie wyświetla ikony "SC", Oznacza to że dany kanał nie jest zapisany do listy skanowanych. Domyślnie: OFF. OFF: Wybierz niezależny kanał ON: Wybierz publiczny kanał Domyślnie: ON. Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 13

14 Menu funkcji podręcznych II 1. Przy pomocy pokrętła [CH], wybierz pozycję menu, następnie wciśnij przycisk [PUSH]. 2. Aby zmienić wartość funkcji, posłuż się pokrętłem [CH]. 3. Aby zatwierdzić i wyjść, wciśnij przycisk [PUSH] lub odczekaj chwilę. 4. Wciśnij inny przycisk, lub poczekaj 5 sekund żeby zapisać ustawienia i wyjść. LP Funkcje Wyswietlacz Opis 1. HI-CUT Filtr audio dolnoprzepustowy 2. NB/ANL Filtry przeciwzakłóceniowe i przeciwszumowe 3. ECHO Dodawanie efektu pogłosu do własnej modulacji 4. 10KHz Przesunięcie częstotliwości OFF: Wyłącz funkcję ON: Włącz funkcję Domyślnie: OFF. OFF: Wyłącz funkcję ON: Włącz funkcję Domyślnie: ON. OFF: Wyłącz funkcję ON: Włącz funkcję Domyślnie: OFF. OFF: Wyłącz funkcję ON: Włącz funkcję Domyślnie: OFF. OFF- 5, W sumie 6 grup. Domyślnie: OFF. 5. ROGER Dodawanie sygnału dźwiękowego na końcu nadawania Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 14

15 Menu główne 1. Wciśnij przycisk na co najmniej 2 sekundy, aby przejść do menu funkcji. 2. Wciśnij przycisk [PUSH] na pokrętle [CH], aby przejść do menu funkcji kanałowych. 3. Przy pomocy pokrętła [CH], wybierz pozycję menu, następnie wciśnij przycisk [PUSH]. 4. Aby wybrać/zmienić wartość funkcji, posłuż się pokrętłem [CH]. 5. Aby wyjść do poprzedniego menu, wciśnij przycisk [PUSH] 6. Wciśnij inny przycisk, lub poczekaj 5 sekund żeby zapisać ustawienia i wyjść. LP Funkcje Wyświetlacz Opis 1. BEEP Dźwięk przycisków 2. INDICATOR Wyświetlanie informacji podczas nadawania. OFF: Wyłącz funkcję ON: Włącz funkcję Domyślnie: ON. OFF: Podczas nadawania wyświetlana jest częstotliwość SWR: Podczas nadawania wyświetlana jest zmierzona wartość SWR. TOT: Podczas nadawania wyświetlany jest pozostały czas nadawania [TOT] DC: Podczas nadawania wyświetlana jest wartość napięcia zasilania radiotelefonu. Domyślnie: OFF. 3. MIC GAIN Ustawienie wzmocnienia mikrofonu 4. MONITOR GAIN Siła sygnału podczas podsłuchu własnej modulacji 5. TOT Ustawienie dopuszczalnego czasu nadawania 6. SWR PROTECTION Ochrona nadajnika przy przekroczonej wartości SWR 1 36 poziomów Domyślnie: OFF poziomów Domyślnie: OFF 1-600s, OFF, Max 10 minut Domyślnie: 180s OFF: Wyłącz funkcję ON: Włącz funkcję Domyślnie: ON. Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 15

16 7. Voltage Protection Kontrola zasilania Przedsiębiorstwo Handlowo Usługowe MERX OFF: Wyłącz funkcję ON: Włącz funkcję Domyślnie: ON. 8. Scan Type Typ skanowania SQ: Normalna funkcja skanowania TI: Czasowa funkcja skanowania Domyślnie: SQ. 9. Clarifier Precyzyjne dostrojenie RIT/XIT 10. Backlight Color Kolory podświetlenia OFF: wyłączony R: włączony RIT T: włączony XIT RT: włączony RIT & XIT Domyślnie: R KOLORY PODŚWIETLANIA: biały, niebieski, zielony, żółty, czerwony, fioletowy, cyjanowy. Domyślnie: biały. 11. TX REP Frequency Praca z przemiennikami, SHIFT lub tzw. SPLIT Zakres częstotliwości: 100Hz 5MHz Domyślnie: 100KHz. 12. Channel Switch Setup Wybór sposobu przestrajania CHAN: Przestrajanie kanałowe FREQ: Tryb wolny częstotliwościowy Domyślnie: FREQ 13. ASQ level Próg otwarcia automatycznej blokady szumów 14. Reset Przywrócenie ustawień domyślnych Wartość ASQ Domyślnie: 05 OPT: przywrócenie wszystkich ustawień domyślnych ALL: Przywrócenie wszystkich ustawień domyślnych oraz reset kanałów i częstotliwości. Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 16

17 SPECYFIKACJA RADIOTELEFONU OGÓLNE ZAKRES CZĘSTOTLIWOŚCI PASMA CZĘSTOTLIWOŚCI ILOSC KANAŁÓW KONTROLA CZĘSTOTLIWOŚCI ROZDZIELCZOŚĆ DOSTRAJANIA TOLERANCJA CZĘSTOTLIWOŚCI DOPUSZCZALNY ZAKRES TEMPERATUR PRACY MIKROFON MHz(programowalne) A/B/C/D/E/F/G/H/I 40 KANAŁÓW W KAŻDYM PAŚMIE Phase-Locked-Loop Synthesizer 100Hz, 1KHz, 10KHz, 100KHz, 1MHz 5ppm -20C ~+50C PRZYCISKI: PTT, UP, DN ZASILANIE 13,8V WYMIARY [mm] CIĘŻAR GNIAZDO ANTENY 245(L) x 158(W) x 48(H) 1.5 [KG] SO239 NADAJNIK MOC WYJŚCIOWA MAKSYMALNY POBÓR PRĄDU MODULACJE Zniekształcenia IMD SSB Tłumienie nośnej SSB Tłumienie niepożądanej wstęgi SSB PASMO PRZENOSZENIA IMPEDNACJA WYJŚCIOWA AM: 12W / FM:30W / SSB: 60W(PEP) 12A FM/AM/USB/LSB trzeciego rzędu lepiej niż -25dB; piątego rzędu lepiej niż -35dB >55 [db] >50 [db] AM/FM: Hz SSB: Hz 50 [Ohm] Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 17

18 CZUŁOŚĆ Moc sąsiedniokanałowa Częstotliwości lustrzane tłumienie Częstotliwości pośrednie (IF Frequency) Zakres regulacji RF-Gain Zakres działania automatycznej regulacji wzmocnienia AGC) Moc wyjściowa AUDIO Pasmo przenoszenia Głośnik wbudowany ODBIORNIK SSB: 0.25μV dla 10dB(S+N)/N AM:1.0μV dla 10dB(S+N)/N FM: 1.0μV dla 20 db (S+N)/N (All at greater than 1/2 watt of audio output) AM/FM: >60dB poniżej częstotliwości nadawania SSB: >70dB poniżej częstotliwości nadawania >65dB AM/FM: MHz 1st IF, 455KHz 2nd IF SSB: MHz ~45dB Zmiany poziomu sygnału audio poniżej 10dB w zakresie napięć wejściowych 10uV - 100mV doprowadzonych do gniazda antenowego 3 [Wat] AM/FM: Hz SSB: Hz 8 [Ohm]. Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 18

19 DEKLARACJA ZGODNOŚCI Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 19

20 Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 20

21 Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 21

22 Karta Gwarancyjna Warunki Gwarancji 1. Sprzedawca udziela gwarancji na okres 24 miesięcy od daty zakupu urządzenia AT W celu dokonywania naprawy gwarancyjnej należy dostarczyć produkt do punktu sprzedaży wraz z ważną kartą gwarancyjną, dowodem zakupu (FV, paragon) oraz numerem seryjnym z tabliczki znamionowej urządzenia. 3. Gwarancji nie podlega: - użytkowanie urządzenia niezgodnie z przeznaczeniem i instrukcją obsługi, - wprowadzenie zmian w instalacji i urządzeniu; zerwanie plomb firmowych, - dalsza eksploatacja pomimo wystąpienia pierwszych objawów wadliwej pracy urządzenia, - stopień końcowy urządzenia, - gwarancji nie podlegają wszelkie uszkodzenia mechaniczne. 4. Gwarancja traci ważność w przypadku stwierdzenia samowolnych napraw przez użytkownika. 5. W przypadku utraty uprawnień z niniejszej umowy naprawa będzie dokonywana odpłatnie za zgodą reklamującego. Oświadczam, że zapoznałem (am) się i akceptuje warunki zawarte w umowie gwarancyjnej zamieszczonej w instrukcji obsługi. MODEL Data zakupu* Numer seryjny (s/n)* AT-6666 *uzupełnia sprzedający. Pieczęć i podpis kupującego Pieczęć i podpis sprzedającego... Pełna nazwa: Przedsiębiorstwo Handlowo Usługowe MERX Dariusz Migacz, Krzysztof Poręba, Spółka Jawna Str. 22
