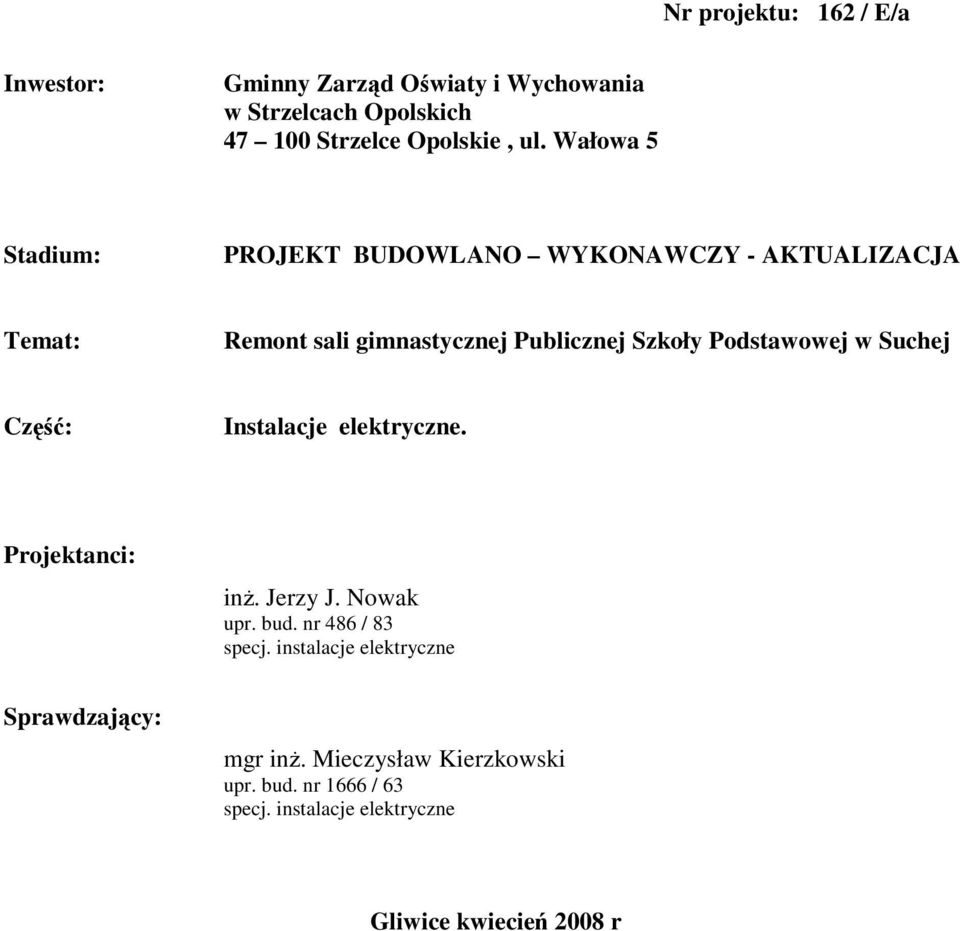

1 Nr projektu: 162 / E/a Inwestor: Gminny Zarząd Oświaty i Wychowania w Strzelcach Opolskich Strzelce Opolskie, ul. Wałowa 5 Stadium: PROJEKT BUDOWLANO WYKONAWCZY - AKTUALIZACJA Temat: Remont sali gimnastycznej Publicznej Szkoły Podstawowej w Suchej Część: Instalacje elektryczne. Projektanci: inŝ. Jerzy J. Nowak upr. bud. nr 486 / 83 specj. instalacje elektryczne Sprawdzający: mgr inŝ. Mieczysław Kierzkowski upr. bud. nr 1666 / 63 specj. instalacje elektryczne Gliwice kwiecień 2008 r

2 SPIS DOKUMENTACJI. 1. Strona tytułowa 162 / E- ST 2. Spis dokumentacji 162 / E- SD 3. Opis techniczny 162 / E - OT 4. Zestawienie materiałów 162 / E - ZM 5. Przedmiar robót 162 / E K/a 6. Rysunki: 6.1. Plan instalacji elektrycznych 162 / E Plan instalacji odgromowej 162 / E 03

3 OPIS TECHNICZNY. SPIS TREŚCI 0.0. Informacje ogólne: 0.1. Przedmiot i zakres opracowania Podstawa opracowania Instalacje elektryczne: 1.1. Wskaźniki techniczne Zasilanie w energię elektryczną sali gimnastycznej Tablica sali gimnastycznej TSG 1.4. Instalacja oświetleniowa sali Instalacja gniazd wtyczkowych 230V Instalacja wentylacji Ochrona przeciwporaŝeniowa Ochrona przepięciowa Instalacja wyrównawcza Instalacja odgromowa Tablica wyników sportowych Obliczenia techniczne Uwagi końcowe.

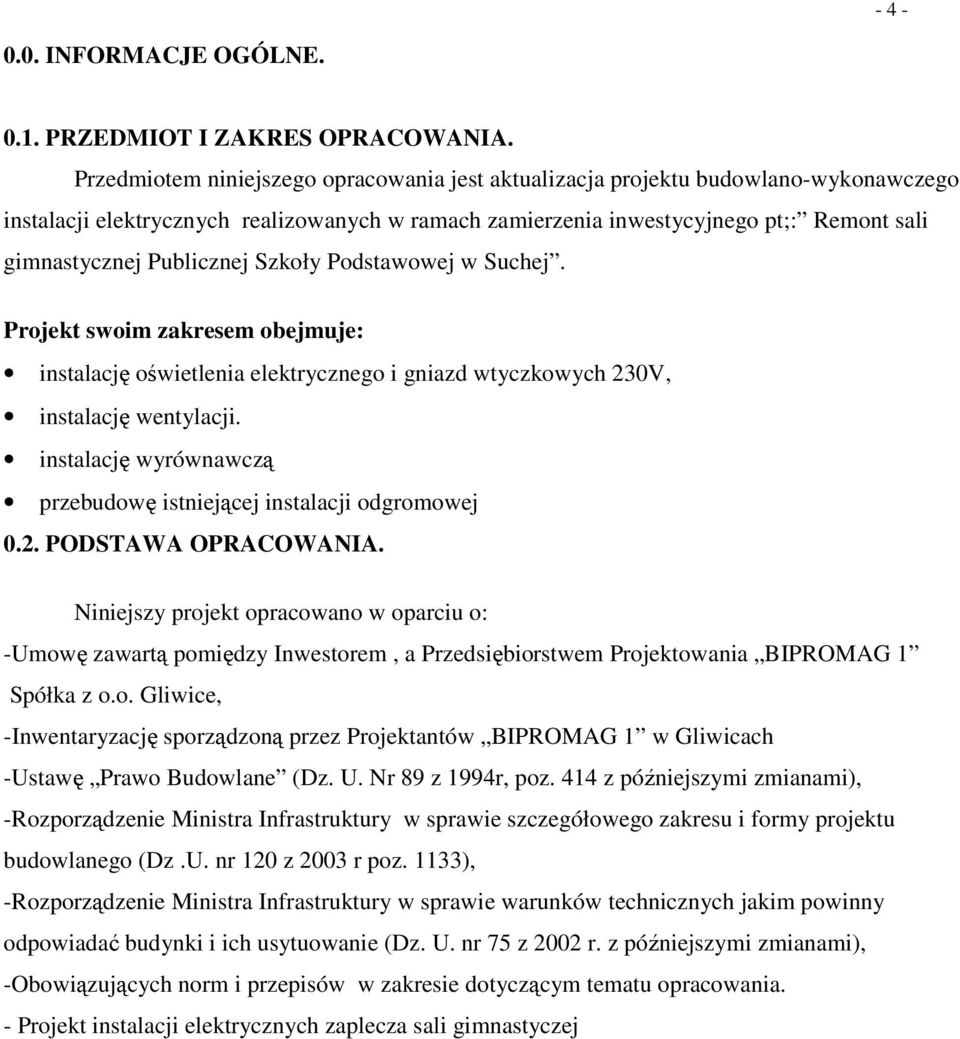

4 INFORMACJE OGÓLNE PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem niniejszego opracowania jest aktualizacja projektu budowlano-wykonawczego instalacji elektrycznych realizowanych w ramach zamierzenia inwestycyjnego pt;: Remont sali gimnastycznej Publicznej Szkoły Podstawowej w Suchej. Projekt swoim zakresem obejmuje: instalację oświetlenia elektrycznego i gniazd wtyczkowych 230V, instalację wentylacji. instalację wyrównawczą przebudowę istniejącej instalacji odgromowej 0.2. PODSTAWA OPRACOWANIA. Niniejszy projekt opracowano w oparciu o: -Umowę zawartą pomiędzy Inwestorem, a Przedsiębiorstwem Projektowania BIPROMAG 1 Spółka z o.o. Gliwice, -Inwentaryzację sporządzoną przez Projektantów BIPROMAG 1 w Gliwicach -Ustawę Prawo Budowlane (Dz. U. Nr 89 z 1994r, poz. 414 z późniejszymi zmianami), -Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. nr 120 z 2003 r poz. 1133), -Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 2002 r. z późniejszymi zmianami), -Obowiązujących norm i przepisów w zakresie dotyczącym tematu opracowania. - Projekt instalacji elektrycznych zaplecza sali gimnastyczej

5 INSTALACJE ELEKTRYCZNE Wskaźniki techniczne. Napięcie zasilania instalacji Układ sieci zasilającej Układ sieci projektowanej Moc zapotrzebowana Ochrona przeciwporaŝeniowa Ochrona przeciwprzepięciowa 04/0,231kV 50Hz TNC TNS Pz = 14,1 kw - samoczynne wyłączenie zasilania - ochronniki kl. B + C 1.2. Zasilanie w energię elektryczną sali gimnastycznej. Po wyremontowaniu instalacji elektrycznej Sali z zapleczem moc zapotrzebowana wynosić będzie 14,1 kw. Istniejąca tablica Sali gimnastycznej zasilana jest z tablicy Szkoły TG kablem typu YAKY 4x10mm 2. Istniejący kabel na tablicy TG zabezpieczyć bezpiecznikiem 3x 35A Tablica sali gimnastycznej TSG Tablica sali gimnastycznej TSG została zrealizowana wyprzedzająco w 2007 roku Instalacja oświetleniowa sali. Zgodnie z wytycznymi Urzędu Kultury Fizycznej i Turystyki przewiduje się oświetlenie podstawowe o natęŝeniu min. 300 lux. Do oświetlenia sali przewiduje się projektory metalohalogenkowe 250W. Dla sali przewiduje się równieŝ oświetlenie ewakuacyjne przy zastosowaniu opraw halogenowych 2x10W. Oprawy instalowane będą w określonych na planie miejscach na wysokości 5,8m z odpowiednimi kątami nacelowań. Mocowane będą na ścianach sali gimnastycznej. Sterowanie oświetlenia sali dokonywane będzie z szafki sterowniczej ST umiejscowionej przy wejściu na salę. Instalacja oświetlenia sali zostanie wykonana przewodami o przekroju 2,5 mm 2 dla projektorów i przewodami o przekroju 1,5 mm 2 dla opraw awaryjnych. Instalację oświetleniową wykonać przewodami typu YDYŜo 750V w korytkach kablowych 90x60 na wysokości 6m. W pionach od tablicy do korytek przewody układać w rurkach RB32 pod tynkiem.

6 Instalacja gniazd wtyczkowych 230V. Instalację gniazd wtyczkowych 230V projektuje się jako podtynkową przewodami o przekroju YDYŜo 3x2,5mm 2 750V. Zasilanie gniazd wtyczkowych przewiduje się oddzielnymi obwodami 1- fazowymi 230V wyprowadzonymi z tablicy TSG. Na Sali zaprojektowano gniazdka wtyczkowe o wzmocnionej konstrukcji odpornej na uderzenia piłką. 1.6.Instalacja wentylacji. Instalacja wentylacji mechanicznej Sali gimnastycznej obejmie zasilanie wentylatorów ściennych. Sterowanie wentylacją sali odbywać się będzie ze skrzynki, w której umieszczone będą regulatory pracy wentylatorów. Włączanie wentylatorów zaprojektowano poprzez łączniki p/t umiejscowione przy skrzynce z regulatorami. Instalację elektryczną wentylatorów Sali wykonać przewodami YDYŜo 3x2,5mm 2 750V. Instalacja prowadzona będzie w pionach w rurach instalacyjnych i korytkach kablowych jak pokazano na planie instalacji. 1.7.Ochrona przeciwporaŝeniowa. Oprócz ochrony podstawowej, którą spełniają obudowy i izolacje projektowanych urządzeń elektrycznych przed poraŝeniem prądem elektrycznym zastosowano jako ochronę dodatkową system samoczynnego odłączenia zasilania w układzie sieci TN-S. Ochrona zrealizowana będzie przy pomocy nadprądowych wyłączników instalacyjnych, róŝnicowoprądowych wyłączników i bezpieczników topikowych. Zastosowane będą równieŝ połączenia wyrównawcze. W systemie ochrony spełniane będą wymagania PN-IEC zapewniające odłączenie zasilania w czasie t 0,4 s. Przed oddaniem obiektu do eksploatacji naleŝy pomiarowo sprawdzić skuteczność ochrony przeciwporaŝeniowej, a jej wyniki przedstawić w postaci protokołu Ochrona przepięciowa. Niniejszy projekt obejmować będzie ochronę przed przepięciami spowodowanymi przez wyładowania atmosferyczne bezpośrednie, indukowane oraz przepięcia sieciowe łączeniowe i zwarciowe. Ochronę tworzyć będą ograniczniki przepięć hybrydowe klasy B + C dla sieci TNS usytuowane na tablicy TSG.

7 Instalacja wyrównawcza. W sali naleŝy wykonać połączenia wyrównawcze, które polegać będą na połączeniu urządzeń przewodzących obcych z główną szyną wyrównawczą zgodnie z normą PN-IEC , to jest rur przewodzących, konstrukcji stalowych, oraz osłony i obudowy, które przypadkowo mogą znaleźć się pod napięciem. Szynę zaprojektowano bednarką FeZn 20x4mm pomalowaną na kolor zielono-ŝółty mocowaną uchwytami do ściany Sali obok korytka kablowego dla instalacji elektrycznych. Szynę naleŝy uziemić poprzez złącza kontrolne, w dwóch punktach pokazanych na planie instalacji. Na zejściu bednarki układać ją w rurkach RB p/t. Ze względu na zastosowanie w obiekcie ochrony przepięciowej wartość uziemienia powinna być mniejsza od 10Ω. Z szyny wyrównawczej naleŝy wyprowadzić przewody wyrównawcze LYŜo 1x16mm 2 łącząc urządzenia jw. Połączenia wykonać zaciskami krzyŝowymi czterośrubowymi Instalacja odgromowa. Prace związane z dociepleniem dachu sali gimnastycznej wiąŝą się z częściową wymianą instalacji odgromowej. W związku z tym naleŝy: - zdemontować zwody poziome na dachu sali - po remoncie na dachu sali wykonać zwód poziomy zdemontowanymi prętami stalowymi ocynkowanymi 8mm, na projektowanych wspornikach klejonych - wykonać połączenia zaprojektowanych zwodów na dachu Sali z istniejącymi przewodami odprowadzającymi i istniejącymi zwodami na dachu zaplecza poprzez złącza krzyŝowe czterośrubowe Tablica wyników sportowych. Do prowadzenia zawodów sportowych zrealizowany zostanie zestaw urządzeń umoŝliwiający przekazywanie informacji o wyniku zawodów. W skład zestawu wejdą: - tablica wyników, - pulpit sterujący sędziego. Zastosowany system umoŝliwi sędziowanie zawodów: koszykówki, siatkówki, piłki halowej. Instalację naleŝy wykonać poprzez montaŝ: - tablicy wyników na firmowej konstrukcji mocowanej do ściany, - skrzynki p/t z gniazdem sygnałowym i gniazdem 230V dla podłączania pulpitu sterującego sędziego, - instalacji elektrycznej zasilającej elementy systemu, - instalacji linii sygnałowych układanych listwach instalacyjnych,

8 - 8 - Wykonanie instalacji tablicy wyników naleŝy zlecić firmie posiadająca referencje do wykonywania tego typu instalacji. Zakup i montaŝ ujęty został w przedmiarze wyposaŝenia sali sportowej OBLICZENIA TECHNICZNE. Sprawdzenie obciąŝalności dopuszczalnej długotrwałej istniejącego kabla YAKY 4x10mm 2 zasilającego istniejącą tablice sali oraz dobór zabezpieczenia kabla na istniejącej tablicy Szkoły: P Z = 14,1kW U = 400V cosϕ = 0,8 Prąd w linii zasilającej wyniesie: I P 3 Z OBL = = = 26 3 U 14, ,8 A Istniejący kabel YAKY 4x10mm 2 posiada obciąŝalność dopuszczalną długotrwałą I dd =65A. I I B I N I Z 1,45 I 26 A 35 A 65 A 2 Z 56 A 94 A gdzie: I B prąd obliczeniowy I N prąd znamionowy urządzeń zabezpieczających I Z obciąŝalność prądowa długotrwała zabezpieczających kabli] I 2 prąd zadziałania urządzeń zabezpieczanych PowyŜsze warunki są spełnione. Dobiera się zabezpieczenie istniejącego kabla na tablicy Szkoły TG typu 3x35A.

9 UWAGI KOŃCOWE. Wszystkie roboty związane z instalacją elektryczną, wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych, cz. V instalacje elektryczne oraz obowiązującymi normami i przepisami. Po wykonaniu robót wykonać pomiary rezystancji izolacji, uziemienia sprawdzić działanie ochrony przeciwporaŝeniowej. Wyniki pomiarów zawrzeć w stosownych protokołach odbioru.

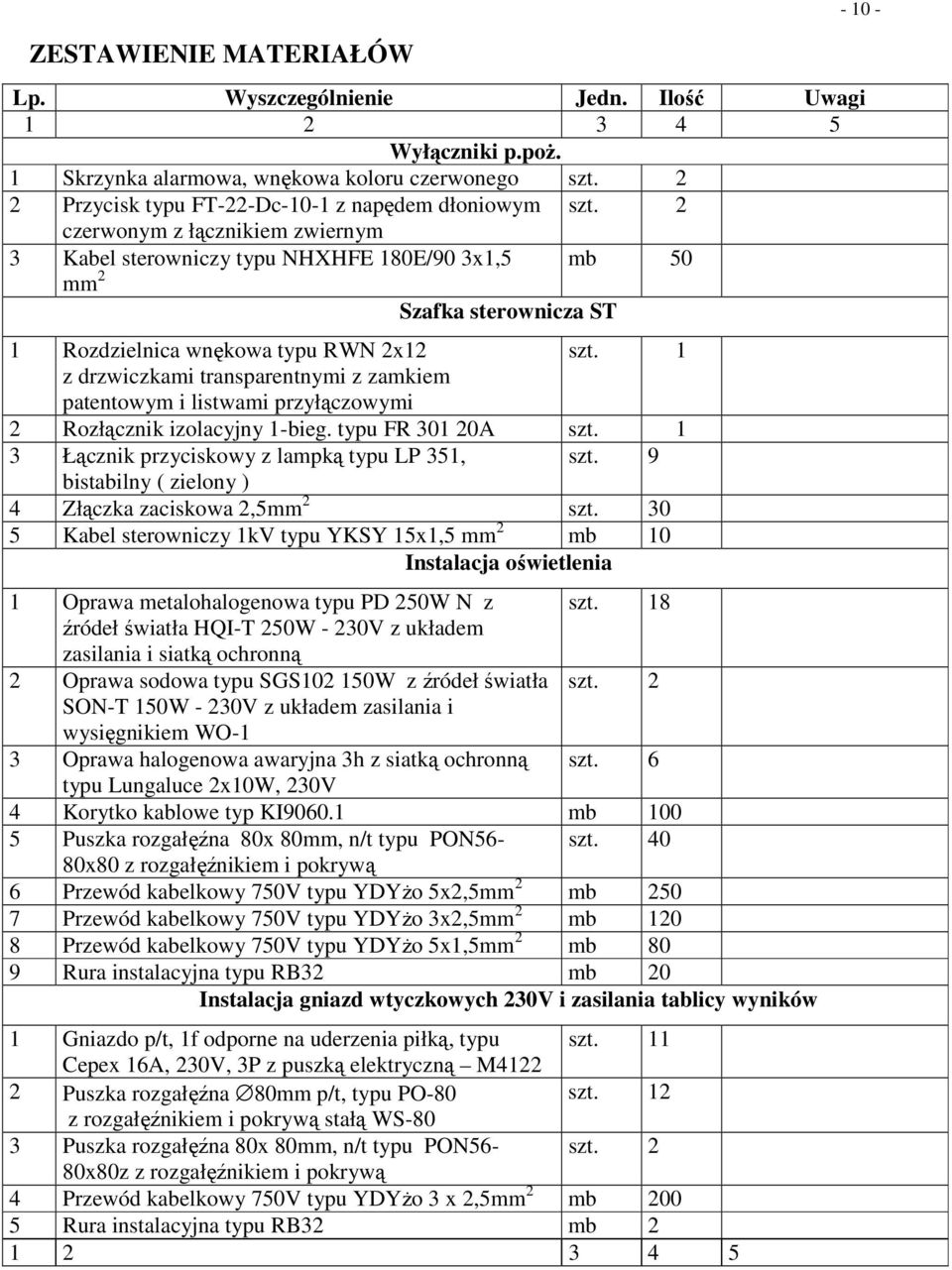

10 ZESTAWIENIE MATERIAŁÓW Lp. Wyszczególnienie Jedn. Ilość Uwagi Wyłączniki p.poŝ. 1 Skrzynka alarmowa, wnękowa koloru czerwonego szt. 2 2 Przycisk typu FT-22-Dc-10-1 z napędem dłoniowym szt. 2 czerwonym z łącznikiem zwiernym 3 Kabel sterowniczy typu NHXHFE 180E/90 3x1,5 mm 2 mb 50 Szafka sterownicza ST 1 Rozdzielnica wnękowa typu RWN 2x12 szt. 1 z drzwiczkami transparentnymi z zamkiem patentowym i listwami przyłączowymi 2 Rozłącznik izolacyjny 1-bieg. typu FR A szt. 1 3 Łącznik przyciskowy z lampką typu LP 351, szt. 9 bistabilny ( zielony ) 4 Złączka zaciskowa 2,5mm 2 szt Kabel sterowniczy 1kV typu YKSY 15x1,5 mm 2 mb 10 Instalacja oświetlenia 1 Oprawa metalohalogenowa typu PD 250W N z szt. 18 źródeł światła HQI-T 250W - 230V z układem zasilania i siatką ochronną 2 Oprawa sodowa typu SGS W z źródeł światła szt. 2 SON-T 150W - 230V z układem zasilania i wysięgnikiem WO-1 3 Oprawa halogenowa awaryjna 3h z siatką ochronną szt. 6 typu Lungaluce 2x10W, 230V 4 Korytko kablowe typ KI mb Puszka rozgałęźna 80x 80mm, n/t typu PON56- szt x80 z rozgałęźnikiem i pokrywą 6 Przewód kabelkowy 750V typu YDYŜo 5x2,5mm 2 mb Przewód kabelkowy 750V typu YDYŜo 3x2,5mm 2 mb Przewód kabelkowy 750V typu YDYŜo 5x1,5mm 2 mb 80 9 Rura instalacyjna typu RB32 mb 20 Instalacja gniazd wtyczkowych 230V i zasilania tablicy wyników 1 Gniazdo p/t, 1f odporne na uderzenia piłką, typu szt. 11 Cepex 16A, 230V, 3P z puszką elektryczną M Puszka rozgałęźna 80mm p/t, typu PO-80 szt. 12 z rozgałęźnikiem i pokrywą stałą WS-80 3 Puszka rozgałęźna 80x 80mm, n/t typu PON56- szt. 2 80x80z z rozgałęźnikiem i pokrywą 4 Przewód kabelkowy 750V typu YDYŜo 3 x 2,5mm 2 mb Rura instalacyjna typu RB32 mb

11 Zasilanie wentylatorów sali 1 Przewód kabelkowy 750V typu YDYŜo 3 x 2,5mm 2 mb Rura instalacyjna typu RB32 mb 6 4 Łącznik zwykły 1-bieg. p/t typu WPt-1F szt. 2 16A,250V, IP20 5 Ramka jednokrotna typu RU-11F szt. 2 6 Puszka końcowa 60mm, p/t typu PK-60 szt. 2 7 Skrzynka (p/t) dla regulatorów wentylatorów kpl. 1 o wym. 400x400x150 Instalacja wyrównawcza 1 Taśma stalowa ocynkowana Fe/Zn 20x4 mb 50 2 Uchwyt do bednarki szt Przewód kabelkowy typu LY 16 mm 2 mb 40 4 Złącze krzyŝowe 4-śrubowe (1.d.) szt Złącze kontrolne (taśma-taśma) (3.b.) szt. 2 6 Rura do prowadzenia przewodu wyrównawczego pod mb 12 tynkiem typu RB 32 Instalacja odgromowa 1 Drut stalowy ocynkowany Fe/Zn 8mm mb 10 2 Drut stalowy ocynkowany Fe/Zn 8mm mb 180 z demontazu 3 Uchwyt na lepik (przyklejany) do prowadzenia drutu szt. 180 H=15cm, S (12.j.) 4 Złącze rynnowe do połączenia rynny z drutem (10.a.) szt. 8 5 Złącze krzyŝowe 4-śrubowe (1.d.) szt. 30 Instalacja tablicy wyników sportowych 1 Tablica wyników typu ESK 101 zawierającą grafikę umoŝliwiająca wyświetlanie: - punktów uzyskanych przez kaŝdą z druŝyn - ilości fauli druŝyny w koszykówce lub sety w siatkówce - kropek sygnalizujących wzięte czasy dla druŝyny - strzałek sygnalizujących kto serwuje - cyfry wskazującej graną część gry kpl. 1 Edukacyjne Systemy Komputerowe Raszyn k/w-wy lub innych producentów o tych samych parametrach zakup i montaŝ ujęty w wyposaŝeniu sali sportowej 2 Pulpit sterujący sędziego kpl. 1 zakup i montaŝ ujęty w wyposaŝeniu sali sportowej 3 Przewód sterowniczy w listwie instalacyjnej wg producenta tablicy wyników 4 Rura instalacyjna typu RB32 mb 6 5 Skrzynka (p/t) podłączeniowa z gniazdem 230V dla kpl. 1 pulpitu sędziego o wym. 300x200x150 DemontaŜe 1 Oprawa rtęciowa szt Oprawa świetlówkowa szt. 14 mb 60 zakup i montaŝ ujęty w wyposaŝeniu sali sportowej

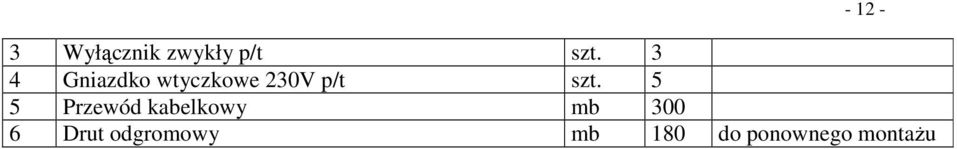

12 Wyłącznik zwykły p/t szt. 3 4 Gniazdko wtyczkowe 230V p/t szt. 5 5 Przewód kabelkowy mb Drut odgromowy mb 180 do ponownego montaŝu
