Technika mocowania kabli i przewodów Łatwe wiązanie, mocowanie i prowadzenie kabli i przewodów

Transkrypt

1 Technika mocowania kabli i przewodów Łatwe wiązanie, mocowanie i prowadzenie kabli i przewodów

2 Wprowadzenie Technika mocowania kabli i przewodów, jak to się wszystko zaczęło 1 Opaski zaciskowe Ty-Rap, które zostały pierwotnie wymyślone, aby ułatwić łączenie w wiązki setek metrów przewodów instalowanych wewnątrz samolotów pasażerskich, znaleźć można dzisiaj praktycznie wszędzie począwszy od silników w samochodach wyścigowych aż po wyposażenie domowych warsztatów. Samozaciskowa i w zasadzie niezniszczalna, nowatorska konstrukcja opaski zaciskowej Ty-Rap pokazuje, jak można rozwiązać złożony problem przy użyciu prostych rozwiązań. Mój ojciec nie miał formalnego wykształcenia, lecz był najbardziej pomysłową osobą jaką kiedykolwiek spotkałem wspomina Robert, syn Maurusa Logana. Nigdy nie uważał, że przyjęty dotąd sposób wykonywania różnych rzeczy jest wystarczająco dobry i zawsze zastanawiał się nad sposobem jego ulepszenia. Wynalezienie opasek zaciskowych jest doskonałym przykładem sposobu, w jaki pracował. Maurus Logan, wynalazca opasek Ty-Rap. W przypadku opaski zaciskowej przysłowiowa żarówka zapaliła się w głowie Maurusa Logana podczas zwiedzania fabryki samolotów Boeinga w 1956 roku. Układanie okablowania samolotu było bardzo żmudnym i drobiazgowym przedsięwzięciem z użyciem tysięcy metrów przewodów, które rozkładano na płytach ze sklejki o długości 15 metrów i łączono za pomocą pokrytych woskiem, nylonowych sznurków wiązanych w węzły. Każdy węzeł musiał być mocno zaciśnięty, co wymagało od pracownika owinięcia sobie sznurka wokół palców przy wiązaniu. Często powodowało to pękanie skóry na palcach, dopóki nie utworzyła się na nich warstwa stwardniałego naskórka. Logan był przekonany, że musi istnieć łatwiejszy i mniej bolesny dla pracowników sposób wykonywania tego ważnego zadania. Przez następne kilka lat Logan eksperymentował z różnymi narzędziami i materiałami. Ostatecznie 24 czerwca 1958 roku został złożony wniosek patentowy na trwałą i łatwą w zastosowaniu opaskę zaciskową Ty-Rap. A reszta, jak to mówią, jest już historią

3 2 2 Technika mocowania kabli i przewodów I ABB

4 Spis treści Wysokiej jakości opaski zaciskowe Ty-Rap Wysokiej jakości opaski zaciskowe Ty-Rap 4 Właściwości i zalety 6 Wysokiej jakości opaski zaciskowe Ty-Rap 8 Struktura kodu zamówieniowego produktu 8 Opaski zaciskowe z poliamidu 6.6 bezbarwne 9 Opaski zaciskowe z poliamidu 6.6 czarne, odporne na promieniowanie UV 10 Opaski zaciskowe z poliamidu 6.6 kolorowe 11 Opaski zaciskowe z poliamidu 6.6 bezbarwne w opakowaniu z eurozawieszką 12 Opaski zaciskowe z poliamidu 6.6 czarne, odporne na promieniowanie UV w opakowaniu z eurozawieszką 13 Opaski zaciskowe z poliamidu 6.6 w opakowaniu zbiorczym przemysłowym 14 Opaski zaciskowe z poliamidu 6.6 w wielu kolorach odporne na promieniowanie UV 15 Opaski zaciskowe z nadrukiem 15 Ty-Rap Profesjonalny zestaw montażowy, Ty-Rap Kieszeń na opaski zaciskowe 16 Opaski zaciskowe z poliamidu 6.6 odporne na ogień 17 Opaski zaciskowe z poliamidu 6.6 odporne na wysokie temperatury 18 Opaski zaciskowe z poliamidu 6.6 odporne na wysokie temperatury i promieniowanie UV 19 Opaski zaciskowe z poliamidu 4.6 odporne na bardzo wysokie temperatury 20 Opaski zaciskowe z poliamidu 12 odporne na promieniowanie UV 21 Opaski zaciskowe z polipropylenu odporne na warunki atmosferyczne 22 Opaski zaciskowe wykrywalne 23 Opaski zaciskowe z fluoropolimeru ECTFE 24 Opaski zaciskowe z fluoropolimeru ETFE 25 Opaski zaciskowe Specjalne wykonanie 26 Opaski zaciskowe z oczkiem montażowym 26 Opaski zaciskowe z uchwytem zatrzaskowym 27 Opaski zaciskowe do montażu przelotowego 28 Opaski zaciskowe z kołkiem / gwoździem do mocowania 30 Rozpinane opaski zaciskowe 31 Opaski zaciskowe z tabliczką opisową 35 Tabliczki opisowe 37 System mocowania opasek zaciskowych 38 Wstępnie zmontowane opaski zaciskowe Deltec 38 Taśma zaciskowa w szpulach, podwójne główki zaciskowe 39 Zestawy Deltec, elementy dystansowe do przewodów 40 Uchwyty mocujące 41 Opaski zaciskowe z tworzywa sztucznego Opaski zaciskowe ze stali nierdzewnej Uchwyty mocujące i wyposażenie Systemy ochrony kabli i przewodów Narzędzia do opasek zaciskowych Specyfikacje materiałowe ABB I Technika mocowania kabli i przewodów 3

5 Wprowadzenie Wysokiej jakości opaski zaciskowe Ty-Rap 4 4 Technika mocowania kabli i przewodów I ABB

6 Ty-Rap Wysokiej jakości opaski zaciskowe Firma Thomas & Betts (teraz członek Grupy ABB) wynalazła opaski zaciskowe Ty-Rap w celu rozwiązania problemu łączenia w wiązki setek sztuk przewodów stosowanych przy produkcji samolotów, które zrewolucjonizowały technikę mocowania. Marka Ty-Rap jest dzisiaj wyznacznikiem doskonałości i innowacyjności w systemach zarządzania okablowaniem. 5 Bogata oferta opasek zaciskowych firmy ABB została opracowana w celu ułatwienia i przyspieszenia prac związanych z mocowaniem, wiązaniem i prowadzeniem przewodów w przemyśle, budownictwie, branży telekomunikacyjnej, realizowanych zarówno przez firmy instalacyjne, producentów maszyn i urządzeń jak i domowych majsterkowiczów. Tam gdzie wymagana jest wytrzymałość, estetyka, niezawodność i efektywność prac, profesjonaliści wybierają oryginalną i zapewniającą najwyższą jakość markę opasek zaciskowych i wyposażenia. Umieszczona w główce opaski zapadka wykonana z niemagnetyzującej i odpornej na korozję stali nierdzewnej gwarantuje najmocniejsze i najtrwalsze mocowanie dostępne na rynku. Opaski Ty-Rap mogą być stosowane w najbardziej trudnych warunkach: przy dużej wilgotności, wysokich i niskich temperaturach, itp. Opaski Ty-Rap stworzone w celu zmniejszenia nakładów pracy i zapewnienia wysokiej efektywności są powszechnie wykorzystywane w wielu różnych zastosowaniach. Wybór opaski zaciskowej Ty-Rap to gwarancja jakości, wydajności i innowacyjności, które ułatwią każdą pracę. Thomas & Betts Członek Grupy ABB Od czerwca 2012 roku Thomas & Betts (T&B) jest członkiem Grupy ABB. ABB jest wiodącym na świecie dostawcą technologii energetyki i automatyki. Grupa ABB zatrudnia około pracowników w ponad 100 krajach świata. Portfolio grupy jest teraz uzupełnione o następujące linie produktów i marek flagowych firmy Thomas & Betts: - Prowadzenie i mocowanie kabli i przewodów opaski zaciskowe Ty-Rap i Ty-Met, izolacja termokurczliwa Shrink-Kon, kanały kablowe T&B - System ochrony kabli i przewodów osłony z nylonu i metalowe obejmujące marki: PMA, Adaptaflex, Kopex-Ex, Harnessflex - Połączenia kablowe i sterowanie w systemach elektroenergetycznych ochrona odgromowa i ochrona przed przepięciami Furse, Elastimold, Joslyn Hi-Voltage - Oświetlenie awaryjne systemy oświetlenia awaryjnego, systemy akumulatorowe, w tym marki VanLien, Kaufel, Emergi-Lite - Produkty do stref niebezpiecznych oświetlenie i szafki w wykonaniu przeciwwybuchowym DTS, przewody i złączki Kopex-Ex ABB I Technika mocowania kabli i przewodów 5

7 Właściwości i zalety Wysokiej jakości opaski zaciskowe Ty-Rap 6 Tam gdzie wymagana jest wytrzymałość, estetyka, niezawodność i efektywność prac, profesjonaliści wybierają oryginalną i zapewniającą najwyższą jakość markę opasek zaciskowych i wyposażenia. System mocowania Ty-Rap obejmuje szeroką ofertę opasek zaciskowych, opasek z tabliczką opisową, obejm, uchwytów mocujących, wyposażenia pomocniczego do wiązania kabli i przewodów oraz narzędzi do montażu. Stosowanie systemu mocowania Ty-Rap we wszelkich pracach związanych z okablowaniem przyspiesza i zwiększa niezawodność łączenia w wiązki przewodów elektrycznych, dzięki temu obniżając koszty. Zaokrąglone krawędzie główki i taśmy opaski gwarantują wygodę podczas stosowania i chronią przed uszkodzeniem przewodów ostrymi krawędziami. Płynne przejście pomiędzy taśmą a główką zabezpiecza przed pękaniem materiału w tym najbardziej krytycznym miejscu. Krawędzie główki są również zaokrąglone, co zapewnia maksymalne zabezpieczenie przed zranieniem. Gładka, pozbawiona nacięć powierzchnia zmniejsza miejsca koncentracji naprężeń, dzięki czemu opaski Ty-Rap są bardziej wytrzymałe i cieńsze niż typowe opaski z nacięciami. Obniżona wysokość główki umożliwia wykonywanie mocowań w wąskich przestrzeniach. Brak ząbkowania zapewnia płynną regulację długości (prawidłowe zaciśnięcie za każdym razem). Grip of Steel Niemagnetyczna zapadka ze stali nierdzewnej klasy 316 odpornej na korozję w wodzie morskiej która blokuje taśmę opaski, gwarantuje pewne, niezawodne i trwałe mocowanie w trudnych warunkach pracy. Teksturowana powierzchnia zapobiega przesuwaniu się opaski względem wiązki pod wpływem drgań i zewnętrznych wstrząsów. 6 Technika mocowania kabli i przewodów I ABB

8 Karbowana końcówka gwarantuje pewny chwyt przy zaciskaniu opaski na wiązce. 7 Szeroki zakres uzyskanych aprobat: Germanischer Lloyd, Lloyd Register of Shipping, Bureau Veritas, UL, VG, MIL i IEC E49405 TYPE APPROV ED Szeroka gama kombinacji wymiarowych: zakres długości do 1143 mm dostępnych w 6 standardowych szerokościach i z wytrzymałością na zerwanie do 780 N, które umożliwiają mocowanie wiązek przewodów o średnicy do 330 mm. Dedykowane narzędzia do montażu, zapewniające automatyczne odcinanie niepotrzebnej końcówki opaski Ty-Rap oraz wciśnięcie obciętej krawędzi do wewnątrz główki, co eliminuje ryzyko skaleczenia się wystającą ostrą krawędzią. Szeroki wybór specjalnych materiałów: oprócz poliamidu 6.6 (w wykonaniu standardowym, odpornym na promieniowanie UV, odpornym na wysokie temperatury, odpornym na ogień, odpornym na wysokie temperatury i promieniowanie UV), poliamidu 4.6 (odpornym na bardzo wysokie temperatury) oraz poliamidu 12, opaski zaciskowe Ty-Rap mogą być wykonane z polipropylenu, fluoropolimeru ECTFE, fluoropolimeru ETFE oraz niedawno wprowadzonego wykrywalnego poliamidu 6.6 i wykrywalnego polipropylenu. UL 94 V-0, UL 94 V-2 i UL 94 HB. Końcówka z wygięciem ku górze zapewnia szybkie i łatwe wsuwanie taśmy do główki zaciskowej oraz ułatwia podnoszenie opasek leżących na płaskiej powierzchni. Bogaty wybór kolorów: na życzenie opaski mogą być dostarczane w jednym z 10 dostępnych standardowych kolorów oraz z indywidualnym nadrukiem. Różne rodzaje dostępnych opakowań, m.in. wygodne, przemysłowe opakowania zbiorcze, przyspieszające wykonywanie prac montażowych. Opakowania nadające się do recyklingu przyczyniają się do ochrony środowiska naturalnego. Szeroki wybór specjalnych opasek zaciskowych z zapadką ze stali nierdzewnej: opaski z oczkiem montażowym lub dołączonym kołkiem/ gwoździem, opaski z uchwytem zatrzaskowym, opaski z tabliczką opisową i wiele innych Odporne na promieniowanie UV Odporne na ogień Odporne na wysokie temperatury Odporne na warunki atmosferyczne Elastyczne w niskich temperaturach Szeroka oferta uchwytów zaciskowych i wyposażenia. Odporne na promieniowanie Odporne na chemikalia Ograniczone wydzielanie dymu Wykrywalne ABB I Technika mocowania kabli i przewodów 7

9 Struktura kodu zamówieniowego produktu Wysokiej jakości opaski zaciskowe Ty-Rap 8 Kod produktowy opasek Ty-Rap Opaska zaciskowa TY Kod wymiaru XXXXM TY C 5 25M X R Materiał Wielkość opakowania Właściwości materiału Opakowanie z eurozawieszką brak Standardowy, Poliamid 6.6 H Odporny na temperaturę Poliamid 6.6 (+105 C) HT Odporny na wysokie temperatury Poliamid 4.6 (+150 C) C Poliamid 12 P Polipropylen Z Fluoropolimer ETFE V Fluoropolimer ECTFE D Wzmocniony poliacetal odporny na warunki atmosferyczne* brak Standardowy, 1000/500 szt. B Opakowanie zbiorcze przemysłowe 1000 szt. 5 Małe opakowania 100/50 szt. X Czarny, odporny na promieniowanie UV X-A Czarny, odporny na promieniowanie UV i odporny na temperaturę (+105 C) FR Odporny na ogień wg UL 94 V-0 -NDT Wykrywalny poliamid 6.6 -PDT Wykrywalny sprężysty polipropylen brak = bezbarwny 0 = czarny 1 = brązowy 2 = czerwony 3 = pomarańczowy 4 = żółty 5 = zielony 6 = niebieski 7 = fioletowy 8 = szary 9 = biały * Tylko opaski Deltec Uwaga: Nylon (poliamid) jest materiałem z natury nieodpornym na warunki środowiskowe. Opaski Ty-Fast zawierają optymalny poziom wilgoci po procesie produkcji i powinny być przechowywane w suchych i chłodnych pomieszczeniach bez wystawienia na bezpośrednie działanie światła słonecznego. Opaski zaciskowe są pakowane w opakowania z tworzywa w celu zachowania odpowiedniej wilgotności i nie powinny być wyjmowane aż do momentu ich użycia. 8 Technika mocowania kabli i przewodów I ABB

10 Opaski zaciskowe z poliamidu 6.6 bezbarwne Wysokiej jakości opaski zaciskowe Ty-Rap Standardowe wykonanie (z poliamidu 6.6), przeznaczone do większości zastosowań wewnątrz budynków Dostępne w kilku długościach i w 6 standardowych szerokościach z wytrzymałością na zerwanie do 780 N, przeznaczone do większości najbardziej wymagających zastosowań Szeroki zakres dostępnych kolorów Opakowanie: zbiorcze w torebkach polietylenowych do recyklingu Dostępne również w małych torebkach z eurozawieszką (patrz strona 12) oraz opakowaniach zbiorczych przemysłowych (patrz strona 14) 9 Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -60 C do +85 C Bezbarwny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Norma MIL Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość na zerwanie Narzędzia L W od... do [mm] [mm] [mm] [mm] [N] [sztuk] TY23M MS ,4 1,0 1, TYB2315M 178 2,4 1,0 1, TY232M 203 2,4 1,0 1, TY234M 356 2,4 1,0 1, ERG50 TY24M MS ,6 1, WT193A TY242M 204 3,6 1, TY26M 284 3,6 1, TY244M 368 3,6 1, TY25M MS ,8 1, ERG50 TY253M MS ,8 1, ERG120 TY28M MS ,8 1, WT193A TY271M 150 7,6 1, TY272M 223 6,9 1, TY27M MS ,9 1, ERG120 TY275M 457 6,9 1, L-500-EU TY277M 617 6,9 1, TY29M MS ,9 1, TY53510M 889 8,2 1,7 do WT3D TY54513M ,2 1,7 do L-500-EU Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 * * * * TYPE APPROV ED * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego ABB I Technika mocowania kabli i przewodów 9

11 Opaski zaciskowe z poliamidu 6.6 czarne, odporne na promieniowanie UV Wysokiej jakości opaski zaciskowe Ty-Rap 10 Wykonanie odporne na promieniowanie UV, szczególnie zalecane do zastosowań zewnętrznych Wykonanie w kolorze czarnym (2% zawartość węgla wg specyfikacji wojskowych) Dostępne również w wykonaniu odpornym na temperaturę i odpornym na promieniowanie UV, do zastosowań zewnętrznych, w których wymagana jest również odporność na wysokie temperatury (do +105 C). Patrz strona 19 (seria TY...MX-A) Dostępne w kilku długościach i w 6 standardowych szerokościach z wytrzymałością na zerwanie do 780 N, przeznaczone do większości najbardziej wymagających zastosowań Opakowanie: zbiorcze w torebkach polietylenowych do recyklingu Dostępne również w małych torebkach z eurozawieszką (patrz strona 12) oraz opakowaniach zbiorczych przemysłowych (patrz strona 14) Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -60 C do +105 C Czarny (inne dostępne kolory patrz strona 15) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Norma MIL Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TY23MX MS ,4 1,0 1, TYB2315MX 178 2,4 1,0 1, TY232MX 203 2,4 1,0 1, ERG50 TY234MX 356 2,4 1,0 1, WT193A TY24MX MS ,6 1, TY242MX 204 3,6 1, TY26MX 284 3,6 1, TY244MX 368 3,6 1, TY25MX MS ,8 1, ERG50 TY253MX MS ,8 1, ERG120 TY28MX MS ,8 1, WT193A TY271MX 150 7,6 1, TY272MX 223 6,9 1, ERG120 TY27MX MS ,9 1, L-500-EU TY275MX 457 6,9 1, TY277MX 617 6,9 1, TY29MX MS ,9 1, TY53510MX 889 8,2 1,7 do WT3D TY54513MX ,2 1,7 do L-500-EU Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 * * * * TYPE APPROV ED * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego 10 Technika mocowania kabli i przewodów I ABB

12 Opaski zaciskowe z poliamidu 6.6 kolorowe Wysokiej jakości opaski zaciskowe Ty-Rap Opaski Ty-Rap z poliamidu 6.6 mogą być dostarczane na życzenie w jednym z 10 dostępnych standardowych kolorów. Dostępne w kilku długościach i w 6 standardowych szerokościach z wytrzymałością na zerwanie do 780 N, przeznaczone do większości najbardziej wymagających zastosowań Standardowe opakowanie zawiera 1000/500 sztuk, na życzenie możliwość dostarczenia w mniejszym opakowaniu (100 sztuk) Informacje o dostępności produktów oraz minimalnej ilości sztuk w zamówieniu można uzyskać u lokalnego przedstawiciela handlowego 11 Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -60 C do +85 C Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod Norma MIL Długość Szerokość Grubość Ø wiązki Minimalna Ilość *** Narzędzia produktu L W od... do wytrzymałość na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TY23M-* MS ,4 1,0 1, TY232M-* 203 2,4 1,0 1, TY234M-* 356 2,4 1,0 1, ERG50 TY24M -* MS ,6 1, WT193A TY242M-* 204 3,6 1, TY26M-* 284 3,6 1, TY244M-* 368 3,6 1, TY25M-* MS ,8 1, ERG50 TY253M-* MS ,8 1, ERG120 TY28M-* MS ,8 1, WT193A TY271M-* 150 7,6 1, TY272M-* 223 6,9 1, TY27M-* MS ,9 1, ERG120 TY275M-* 457 6,9 1, L-500-EU TY277M-* 617 6,9 1, TY29M-* MS ,9 1, TY53510M-* 889 8,2 1,7 do WT3D TY54513M-* ,2 1,7 do L-500-EU Przy zamawianiu opasek zaciskowych w określonym kolorze należy w kodzie produktu wstawić w miejsce * kod żądanego koloru: 0 = czarny, 1 = brązowy, 2 = czerwony, 3 = pomarańczowy, 4 = żółty, 5 = zielony, 6 = niebieski, 7 = fioletowy, 8 = szary i 9 = biały Na przykład: Kod TY23M-1 oznacza opaskę zaciskową TY23M w kolorze brązowym. Informacje o dostępności produktów można uzyskać u lokalnego przedstawiciela handlowego. ** Niektóre aprobaty mogą nie dotyczyć wszystkich kodów produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego *** W celu zamówienia mniejszych ilości należy w kodzie produktu dodać po oznaczeniu TY cyfrę 5 przykładowo: Produkt TY523M-2 jest jednakowy jak TY23M-2, lecz dostarczany w torebkach po 100 szt. Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 ** ** ** E49405 TYPE APPROV ED ABB I Technika mocowania kabli i przewodów 11

13 Opaski zaciskowe z poliamidu 6.6 bezbarwne w opakowaniu z eurozawieszką Wysokiej jakości opaski zaciskowe Ty-Rap 12 Główne właściwości opasek zaciskowych Ty-Rap są podane na stronach 6 i 7. Standardowe wykonanie (z poliamidu 6.6), przeznaczone do większości zastosowań wewnątrz budynków Pakowane w małych polietylenowych torebkach z eurozawieszką, idealne do prezentacji i promocji w punktach sprzedaży (na stojakach) Dostępne w kilku długościach i w 6 standardowych szerokościach z wytrzymałością na zerwanie do 780 N, przeznaczone do większości najbardziej wymagających zastosowań Szczególnie przydatne przy krótkich seriach produkcyjnych: 100 sztuk (dla opasek zaciskowych o szerokości od 2,4 mm do 4,8 mm ) lub 50 sztuk (dla opasek zaciskowych o szerokości 6,9 mm i powyżej) Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -60 C do +85 C Bezbarwny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Norma MIL Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TY523MR MS ,4 1,0 1, TY5232MR 203 2,4 1,0 1, TY5234M* 356 2,4 1,0 1, ERG50 TY524MR MS ,6 1, WT193A TY5242MR 204 3,6 1, TY526MR 284 3,6 1, TY5244MR 368 3,6 1, TY525MR MS ,8 1, ERG50 TY5253MR MS ,8 1, ERG120 TY528MR MS ,8 1, WT193A TY5271MR 150 7,6 1, TY5272MR 223 6,9 1, TY527MR MS ,9 1, ERG120 TY5275M* 457 6,9 1, L-500-EU TY5277M* 617 6,9 1, TY529M* MS ,9 1, * Produkty o kodzie TY5234M, TY5275M, TY5277M i TY529M nie są dostarczane w opakowaniu z eurozawieszką Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 ** ** ** ** TYPE APPROV ED ** Niektóre aprobaty mogą nie dotyczyć wszystkich kodów produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego 12 Technika mocowania kabli i przewodów I ABB

14 Opaski zaciskowe z poliamidu czarne, odporne na promieniowanie UV - w opakowaniu z eurozawieszką Wysokiej jakości opaski zaciskowe Ty-Rap Główne właściwości opasek zaciskowych Ty-Rap są podane na stronach 6 i 7. Wykonanie odporne na promieniowanie UV, szczególnie zalecane do zastosowań zewnętrznych Wykonanie w kolorze czarnym (2% zawartość węgla wg specyfikacji wojskowych) Pakowane w małych polietylenowych torebkach z eurozawieszką, idealne do prezentacji i promocji w punktach sprzedaży (na stojakach) Dostępne w kilku długościach i w 6 standardowych szerokościach z wytrzymałością na zerwanie do 780 N, przeznaczone do większości najbardziej wymagających zastosowań Szczególnie przydatne przy krótkich seriach produkcyjnych: 100 sztuk (dla opasek zaciskowych o szerokości od 2,4 mm do 4,8 mm ) lub 50 sztuk (dla opasek zaciskowych o szerokości 6,9 mm i powyżej) 13 Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -60 C do +105 C Czarny (inne dostępne kolory patrz strona 15) Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Norma MIL Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TY523MXR MS ,4 1,0 1, TY5232MXR 203 2,4 1,0 1, TY5234MX* 356 2,4 1,0 1, ERG50 TY524MXR MS ,6 1, WT193A TY5242MXR 204 3,6 1, TY526MXR 284 3,6 1, TY5244MXR 368 3,6 1, TY525MXR MS ,8 1, ERG50 TY5253MXR MS ,8 1, ERG120 TY528MXR MS ,8 1, WT193A TY5271MXR 150 7,6 1, TY5272MXR 223 6,9 1, ERG120 TY527MXR MS ,9 1, L-500-EU TY5275MX* 457 6,9 1, TY5277MX* 617 6,9 1, TY529MX* MS ,9 1, * Produkty o kodzie TY5234MX, TY5275MX, TY5277MX i TY529MX nie są dostarczane w opakowaniu z eurozawieszką Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 ** ** ** ** TYPE APPROV ED ** Niektóre aprobaty mogą nie dotyczyć wszystkich kodów produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego ABB I Technika mocowania kabli i przewodów 13

15 Opaski zaciskowe z poliamidu 6.6 w przemysłowym opakowaniu zbiorczym Wysokiej jakości opaski zaciskowe Ty-Rap 14 Opcjonalne opakowanie, szczególnie przydatne przy ręcznym mocowaniu dużej ilości opasek: Przemysłowe opakowanie zbiorcze zawierające 1000 sztuk łatwe wyjmowanie opasek, co pozwala zaoszczędzić czas To wygodne opakowanie umożliwia szybką pracę bez zbędnych przestojów Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -60 C do +85 C (bezbarwne) od -60 C do +105 C (czarne) Bezbarwny lub czarny odporny na promieniowanie UV (inne dostępne kolory patrz strona 15) Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu, odporne na promieniowanie UV (czarne) Kod produktu Norma MIL Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TYB23M MS bezbarwny 92 2,4 1,0 1, TYB23MX MS czarny, odporny na 92 2,4 1,0 1, promieniowanie UV TYB232M bezbarwny 203 2,4 1,0 1, ERG50 TYB232MX czarny, odporny na 203 2,4 1,0 1, WT193A promieniowanie UV TYB24M MS bezbarwny 140 3,6 1, TYB24MX MS czarny, odporny na 140 3,6 1, promieniowanie UV TYB25M MS bezbarwny 186 4,8 1, ERG50, ERG120 TYB25MX MS czarny, odporny na 186 4,8 1, WT193A promieniowanie UV Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 * * * * TYPE APPROV ED * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego 14 Technika mocowania kabli i przewodów I ABB

16 Opaski zaciskowe z poliamidu 6.6 w wielu kolorach odporne na promieniowanie UV Wysokiej jakości opaski zaciskowe Ty-Rap Wielokolorowe opaski zaciskowe TY25M w jednym, wygodnym opakowaniu Dostarczane w torebkach po 100 szt. zawierających dziesięć opasek w każdym z 10 standardowych kolorów (TY25M-0 do TY25M-9) Szczególnie przydatne w zastosowaniach zewnętrznych, gdzie wymagane jest oznakowanie barwne lub estetyka wykonania (dopasowanie do koloru przewodu lub uchwytu mocującego), zwłaszcza przy wiązaniu przewodów w instalacjach telekomunikacyjnych, telewizji kablowej i satelitarnej 15 Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -60 C do +85 C Czarny, brązowy, czerwony, pomarańczowy, żółty, zielony, niebieski, fioletowy, szary, biały (10 opasek z każdego koloru) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Długość Szerokość Grubość Ø wiązki Min. wytrzymałość Ilość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TY525M-CLRS 186 4,8 1, ERG50, ERG120, WT193A Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 TYPE APPROV ED Opaski zaciskowe z nadrukiem Wysokiej jakości opaski zaciskowe Ty-Rap ABB oferuje możliwość zamawiania opasek zaciskowych z dowolnym nadrukiem, który jest wykonywany na własnych urządzeniach drukujących, co zapewnia elastyczne reagowanie na potrzeby klientów i szybkie dostawy. Usługa ta jest dostępna dla opasek o min. szerokości 4,6 mm (dla minimalnej ilości około 5000 sztuk w partii) Dostępne są następujące metody nadruku: Termodruk Wysoka trwałość nadruku Podstawowy zestaw znaków zgodny z normą DIN 1451 (wysokość znaków 3 mm) y tekstu: Czerwony, pomarańczowy, żółty, jasnożółty, zielony, niebieski, brązowy, ciemnobrązowy, czarny, biały Druk atramentowy Wysoka trwałość nadruku Standardowy nadruk w kolorze czarnym Nadruk jest odporny na ścieranie i warunki atmosferyczne Informacje o innych zestawach znaków i specjalnych krojach czcionki nadruku można uzyskać u lokalnego przedstawiciela handlowego. ABB I Technika mocowania kabli i przewodów 15

17 Ty-Rap Profesjonalny zestaw montażowy Wysokiej jakości opaski zaciskowe 16 Poręczny zestaw zawierający profesjonalny wybór produktów do mocowania Ty-Rap umieszczonych w jednym, wygodnym pudełku Ergonomiczne narzędzie do montażu opasek typu ERG50 z krótkim czasem nastawy i mocowania 500 szt. opasek Ty-Rap TY525MR 500 szt. opasek Ty-Rap TY525MXR odpornych na promieniowanie UV 100 szt. opasek Ty-Rap TY525M zapakowanych w poręcznej, lekkiej kieszeni Ty-Rap Kieszeń na opaski zaciskowe Wysokiej jakości opaski zaciskowe Kieszeń na opaski zaciskowe Ty-Rap przyśpiesza i ułatwia pracę Informacje techniczne Warstwa zewnętrzna wykonana z trwałego, lekkiego poliestru oraz wnętrze z twardego winylu Wzmocnione wycięcie w kształcie rombu (do 203 mm, mm) lub prostokątne (do 102 mm) ułatwiające wyjmowanie opasek Poręczny zaczep na pasek i uchwyt z chromowanej stali do łatwego zamocowania Odpinana klapka ułatwia ponowne napełnianie kieszeni opaskami Mieści 100 szt. oryginalnych opasek zaciskowych Ty-Rap Kod produktu Ty-Tote-23 Ty-Tote-25 Opis Ty-Rap Tote Kieszeń na opaski zaciskowe, długość 102 mm (zawiera 1 opakowanie opasek TY523M) Ty-Rap Tote Kieszeń na opaski zaciskowe, długość 203 mm (zawiera 1 opakowanie opasek TY525M) 16 Technika mocowania kabli i przewodów I ABB

18 Opaski zaciskowe z poliamidu 6.6 odporne na ogień Wysokiej jakości opaski zaciskowe Ty-Rap Wykonanie odporne na ogień Idealne do zastosowań wymagających niskiej palności i niskiej gęstości wytwarzanego dymu, takich jak pojazdy transportu publicznego, konstrukcja tuneli itp. 17 Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -20 C do +65 C Biały Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Długość Szerokość L W od... do Grubość Ø wiązki Minimalna wytrzymałość na zerwanie Ilość Narzędzia [mm] [mm] [mm] [mm] [N] [sztuk] TY23MFR 92 2,4 1,0 1, TY232MFR 203 2,4 1,0 1, ERG 50, WT193A TY24MFR 140 3,6 1, TY25MFR 186 4,8 1, ERG50, ERG120 TY28MFR 360 4,8 1, WT193A TY27MFR 340 7,0 1, ERG120, L-500-EU Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 ABB I Technika mocowania kabli i przewodów 17

19 Opaski zaciskowe z poliamidu 6.6 odporne na wysokie temperatury Wysokiej jakości opaski zaciskowe Ty-Rap 18 Wykonanie odporne na temperatury do 105 C. Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -60 C do +105 C Bezbarwny (może posiadać zielonkawy odcień) Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Długość Szerokość L W od... do Grubość Ø wiązki Minimalna wytrzymałość na zerwanie Ilość Narzędzia [mm] [mm] [mm] [mm] [N] [sztuk] TYH23M / TYHB23M 92 2,4 1,0 1, TYH232M 203 2,4 1,0 1, TYH24M 140 3,6 1, ERG50 TYH242M* 208 3,6 1, WT193A TYH26M 284 3,6 1, TYH25M 186 4,8 1, ERG50 TYH253M* 290 4,8 1, ERG120 TYH28M 360 4,8 1, WT193A TYH272M* 222 7,6 1,6 4, TYH27M 340 7,0 1,6 4, L-500-EU, ERG120 TYH29M* 771 6,9 1,5 4, * Brak aprobaty UL Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E Technika mocowania kabli i przewodów I ABB

20 Opaski zaciskowe z poliamidu 6.6 odporne na wysokie temperatury i promieniowanie UV Wysokiej jakości opaski zaciskowe Ty-Rap - Wykonanie odporne na temperaturę i odporne na promieniowanie UV, do zastosowań zewnętrznych, w których wymagana jest również odporność na wysokie temperatury (do +105 C). - Do produkcji, napraw i remontów maszyn i urządzeń, takich jak wyposażenie transportowe, uprawowe (ogrodnicze/rolnicze), maszyny budowlane, pojazdy rekreacyjne 19 Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -60 C do +105 C Czarny Klasa palności UL 94 V-2 Pozostałe właściwości Kod produktu Długość Szerokość L W od... do Odporne na promieniowanie UV i wysokie temperatury, bez halogenków i silikonu Grubość Ø wiązki Minimalna wytrzymałość na zerwanie Ilość Narzędzia [mm] [mm] [mm] [mm] [N] [sztuk] TY23MX-A 92 2,3 0,9 4, TY24MX-A 140 3,6 1,1 5, ERG50, ERG120* TY25MX-A 186 4,8 1,2 6, WT193A TY27MX-A 340 6,9 1, ERG120, L-500-EU * Narzędzie ERG120 nie może być stosowane do TY23MX-A oraz TY24MX-A Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 ABB I Technika mocowania kabli i przewodów 19

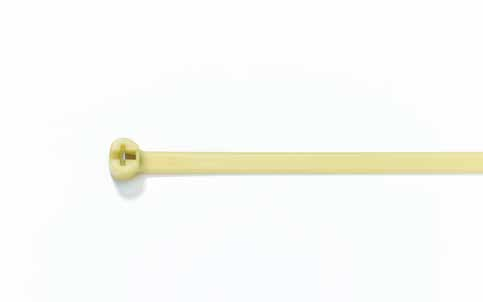

21 Opaski kablowe z poliamidu 4.6 odporne na bardzo wysokie temperatury Wysokiej jakości opaski zaciskowe Ty-Rap 20 Przeznaczone do ekstremalnych, ciągłych temperatur pracy: od -40 C do +150 C (w powietrzu) Do zastosowań charakteryzujących się wysokimi temperaturami roboczymi w przemyśle, produkcji, konserwacji i remontach maszyn i urządzeń oraz budownictwie komercyjnym, takich jak: obróbka metali, przetwórstwo papieru, systemy oświetleń, przemysł motoryzacyjny Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur Od -40 C do +170 C Jasnozielony Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na bardzo wysokie temperatury, bez halogenków i silikonu Kod produktu Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TYHT23M 92 2,3 0,9 1, ERG120* TYHT25M 186 4,8 1,2 4, ERG50 TYHT28M 360 4,8 1,3 4, WT193A TYHT27M 340 6,9 1,6 4, ERG120 TYHT277M 617 7,0 1,6 4, L-500-EU * Narzędzie ERG120 nie może być stosowane do TYHT23M Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do Technika mocowania kabli i przewodów I ABB

22 Opaski zaciskowe z poliamidu 12 odporne na promieniowanie UV Wysokiej jakości opaski zaciskowe Ty-Rap Wykonanie z poliamidu 12 odpornego na promieniowanie UV, który zachowuje elastyczność w zimnych i suchych warunkach pracy. Większa odporność na starzenie i większa odporność chemiczna w porównaniu do poliamidu Materiał Taśma Poliamid 12 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -40 C do +85 C Czarny Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TYC25MX 186 4,8 1,1 3, ERG50 TYC525MX 186 4,8 1,1 3, ERG120 TYC28MX 360 4,8 1,1 3, WT193A TYC272MX 222 7,6 1, TYC27MX 340 7,0 1, ERG120 TYC527MX 340 7,0 1, L-500-EU TYC29MX 771 7,6 1, Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 ABB I Technika mocowania kabli i przewodów 21

23 Opaski zaciskowe z polipropylenu odporne na warunki atmosferyczne Wysokiej jakości opaski zaciskowe Ty-Rap 22 Polipropylen odporny na warunki atmosferyczne, zapewniający większą odporność na chemikalia Odporny na działanie kwasów nieorganicznych, alkoholi wielowodorotlenowych, soli obojętnych i zasadowych Materiał Taśma Polipropylen Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur Od -40 C do +85 C Czarny Klasa palności UL 94 HB Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TYP23MX 92 2,4 1, TYP25MX 186 4,8 1,1 3, ERG50 TYP28MX 360 4,8 1,1 3, WT193A TYP27MX 340 7,0 1, ERG120, L-500-EU Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do Technika mocowania kabli i przewodów I ABB

24 Wykrywalne opaski zaciskowe Wysokiej jakości opaski zaciskowe Ty-Rap Wykrywalne opaski zaciskowe Ty-Rap oferowane przez firmę ABB zawierają unikalny związek (zastrzeżony patentem), który jest wykrywany przez urządzenia rentgenowskie, wykrywacze metali i urządzenia do kontroli wizualnej. 23 Szczególnie zalecane do zastosowań w przemyśle spożywczym, farmaceutycznym i innych branżach z kontrolą zanieczyszczeń realizowaną przy użyciu systemów wykrywania, gdzie niedozwolone jest dostanie się do produktu końcowego fragmentów opaski zaciskowej (np. obciętych końcówek) Wykrywane przez detektory metali z ustawioną minimalną wykrywaną średnicą kulki żelaza równą 1,5 mm Wykrywane przez urządzenia RTG Jasnoniebieski kolor ułatwia identyfikację wzrokową Pomagają w uzyskaniu zgodności z dyrektywą UE HACCP Dostępne w standardowym wykonaniu z poliamidu 6.6 lub z pływającego polipropylenu do instalacji zawierających ciecze Dostępne w 5 różnych rozmiarach w wygodnych, małych torebkach z eurozawieszką: 5 NDT, 4PDT Materiał Taśma Poliamid 6.6 lub polipropylen Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -40 C do +85 C Jasnoniebieski Klasa palności UL 94 V-2 (poliamid 6.6) UL 94 HB (polipropylen) Pozostałe właściwości Bez halogenków i silikonu Kod produktu Materiał Długość Szerokość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [N] [sztuk] WYKRYWALNY POLIAMID 6.6 TY523M-NDT Poliamid , ERG50, WT193A TY524M-NDT Poliamid , TY525M-NDT Poliamid ,8 3, ERG50, ERG120 TY528M-NDT Poliamid ,8 3, WT193A TY527M-NDT Poliamid , ERG120, L-500-EU WYKRYWALNY POLIPROPYLEN TY523M-PDT Polipropylen 92 2, TY525M-PDT Polipropylen 186 4,8 3, ERG50, WT193A TY528M-PDT Polipropylen 360 4,8 3, TY527M-PDT Polipropylen 340 7, ERG120, L-500-EU Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 ABB I Technika mocowania kabli i przewodów 23

25 Opaski zaciskowe z fluoropolimeru ECTFE Wysokiej jakości opaski zaciskowe Ty-Rap 24 Wyróżniająca się właściwość: obniżona gęstość dymu wytwarzanego podczas spalania Zalecane do miejsc, w których niezalecane jest powstawanie dymu, takich jak komory rozprężne Materiał Taśma Fluoropolimer ECTFE Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur Od -60 C do +160 C Bordowy Klasa palności UL 94 V-0 Pozostałe właściwości Niska gęstość wytwarzanego dymu Kod produktu Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TYV23M 92 2,4 1,0 1, ERG50 TYV523M 92 2,4 1,0 1, WT193A TYV25M 186 4,8 1, ERG50, ERG120 TYV525M 186 4,8 1, WT193A Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E Technika mocowania kabli i przewodów I ABB

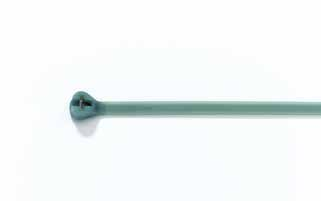

26 Opaski zaciskowe z fluoropolimeru ETFE Wysokiej jakości opaski zaciskowe Ty-Rap Wykonanie z fluoropolimeru ETFE, odpornego na chemikalia i promieniowanie Brak uwalniania gazów umożliwia stosowanie w warunkach stanu nieważkości Najbardziej uniwersalny materiał z tworzywa sztucznego na opaski zaciskowe Typowe zastosowania: elektrownie jądrowe, przemysł kosmiczny itp. 25 Materiał Taśma Fluoropolimer ETFE Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur Od -60 C do +170 C Akwamaryn Klasa palności UL 94 V-0 Pozostałe właściwości Bez silikonu, obojętne dla większości rozpuszczalników i chemikaliów, hydrolitycznie stabilne, odporne na promieniowanie. Brak uwalniania gazów umożliwia stosowanie w warunkach stanu nieważkości. Kod produktu Długość Szerokość Grubość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TYZ23M* 92 2,4 1,0 1, TYZ523M* 92 2,4 1,0 1, TYZ25M 186 4,8 1, ERG50 TYZ525M 186 4,8 1, ERG120** TYZ28M 360 4,8 1, WT193A TYZ528M 360 4,8 1, TYZ27M 340 7,0 1, ERG120, L-500-EU TYZ527M 340 7,0 1, * Produkty o kodzie TYZ23M i TYZ523M są objęte aprobatą UL (E49405), wszystkie inne elementy posiadają ocenę UL recognized ** Narzędzie ERG120 nie jest przewidziane do opasek TYZ23M Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 ABB I Technika mocowania kabli i przewodów 25

27 Opaski zaciskowe z oczkiem montażowym Specjalne opaski zaciskowe z zapadką stalową 26 Możliwość mocowania bezpośrednio do podłoża za pomocą wkrętów, śrub lub nitów Jednoczesne wiązanie i mocowanie przewodów za pomocą łatwego w wymianie elementu. Typowe zastosowania: produkcja wiązek kablowych oraz wstępny i ostateczny montaż wiązek i części. Łatwy w wymianie sposób mocowania przewodów, rur i części we wszystkich rodzajach i rozmiarach maszyn i urządzeń oraz instalacji wewnętrznych i zewnętrznych. Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -40 C do +85 C Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Średnica Długość Szerokość Grubość Ø wiązki Min. Ilość Narzędzia otworu montażowegmałość L W od... do wytrzy- na zerwanie [mm] [mm] [mm] [mm] [mm] [N] [sztuk] TY33M bezbarwny 3, ,3 0, TY533M bezbarwny 3, ,3 0, TY33MX czarny, odp. na pr. UV 3, ,3 0, ERG50 TY533MX czarny, odp. na pr. UV 3, ,3 0, WT193A TY34M bezbarwny 4, ,5 1, TY534M bezbarwny 4, ,5 1, TY34MX czarny, odp. na pr. UV 4, ,5 1, TY534MX czarny, odp. na pr. UV 4, ,5 1, TY635M bezbarwny 4, ,7 1,1 3, TY635MX czarny, odp. na pr. UV 4, ,7 1,1 3, TY35M bezbarwny 5, ,7 1,1 3, TY535M bezbarwny 5, ,7 1,1 3, ERG50 TY35MX czarny, odp. na pr. UV 5, ,7 1,1 3, ERG120 TY535MX czarny, odp. na pr. UV 5, ,7 1,1 3, WT193A TY1435M bezbarwny 6, ,7 1,1 3, TY37M bezbarwny 6, ,7 2, TY537M bezbarwny 6, ,7 2, ERG120 TY37MX czarny, odp. na pr. UV 6, ,7 2, L-500-EU TY537MX czarny, odp. na pr. UV 6, ,7 2, TYF35M bezbarwny 4, ,7 1,2 3, ERG50, ERG120 TYF535M bezbarwny 4, ,7 1,2 3, WT193A Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 TY...M, TY...MX TYF35M, TYF535M E49405 Aprobata VG * * * VG95387 część 4, typ B * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego 26 Technika mocowania kabli i przewodów I ABB

28 Opaski zaciskowe z uchwytem zatrzaskowym Specjalne opaski zaciskowe z zapadką stalową Wiązanie przewodów z jednoczesnym mocowaniem Do szybkiego montażu wstępnego lub finalnego w płytach o grubości do 4,0 mm Szybkie i pewne mocowanie za pomocą uchwytu 27 Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -40 C do +85 C Bezbarwny lub czarny odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Średnica Długość L otworu montażowego Szerokość W Grubość Średnica wiązki od... do Minimalna wytrzymałość na zerwanie Zakres grubości panelu/ ścianki montażowej Ilość Narzędzia [mm] [mm] [mm] [mm] [mm] [N] [mm] [sztuk] ZATRZASK ROZPRĘŻNY TY54SM bezbarwny 4,5 5, ,5 1, ,1 2, TY54SMX czarny, odp. na prom. UV 4,5 5, ,5 1, ,1 2, ERG50 ERG120 TY38M bezbarwny 6,4 6, ,7 1,3 3, ,0 4, WT193A TY38MX czarny, odp. na prom. UV 6,4 6, ,7 1,3 3, ,0 4, ZATRZASK STANDARDOWY bezbarwny 5,8 7, ,8 1,1 3, ,2 3, WT193A X czarny, odp. na prom. UV 5,8 7, ,8 1,1 3, ,2 3, ERG50 ERG120 ** Narzędzie ERG120 stosować tylko do opasek TY38M i TY38MX Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 TY E49405 * * * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego ABB I Technika mocowania kabli i przewodów 27

29 Opaski zaciskowe do montażu przelotowego Specjalne opaski zaciskowe z zapadką stalową 28 Przeznaczone do montażu w trudno dostępnych miejscach Szybkie mocowanie w zasłoniętych ściankach i podwoziach pojazdów Odkręcić zapinkę mocującą Przełożyć końcówkę opaski przez otwór montażowy Założyć zapinkę na końcówkę opaski Zacisnąć opaskę i odciąć niepotrzebną końcówkę Po zamocowaniu zapinka estetycznie zakrywa otwór montażowy Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -40 C do +85 C Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Średnica Długość Szerokość Grubość Ø wiązki otworu montażowego L W od... do Min. wytrzymałość na zerwanie Ilość Narzędzia [mm] [mm] [mm] [mm] [mm] [N] [sztuk] TYG34M bezbarwny 6,4 7, ,6 1, TYG534M bezbarwny 6,4 7, ,6 1, ERG50 TYG34MX czarny, odp. na pr. UV 6,4 7, ,6 1, WT193A TYG534MX czarny, odp. na pr. UV 6,4 7, ,6 1, Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E Technika mocowania kabli i przewodów I ABB

30 Opaski zaciskowe do montażu przelotowego Specjalne opaski zaciskowe Przeznaczone do montażu w trudno dostępnych miejscach Szybkie mocowanie w zasłoniętych ściankach i podwoziach pojazdów Idealne do montażu w podwoziu pojazdów. Możliwość rozpięcia przed ostatecznym zaciśnięciem Po zamocowaniu zapinka estetycznie zakrywa otwór montażowy 29 Materiał Poliamid 6.6 Zakres temperatur pracy Od -40 C do +85 C Czarny, odporny na promieniowanie UV Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu otworu montażowego Kod produktu Średnica Długość Szerokość Grubość Ø wiązki L W od... do Minimalna wytrzymałość na zerwanie Ilość Narzędzia [mm] [mm] [mm] [mm] [mm] [N] [sztuk] TY41M 8,1 17, ,7 1, ERG120 TY541M 8,1 17, ,7 1, Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 ABB I Technika mocowania kabli i przewodów 29

31 Opaski zaciskowe z kołkiem/ gwoździem do mocowania Specjalne opaski zaciskowe z zapadką stalową 30 - TY545MX, z dołączonym gwoździem do mocowania w drewnie lub podobnych materiałach - TY544MX, z dołączonym kołkiem do montażu w betonie lub podobnych materiałach (murarskich) - Bardzo łatwe mocowanie Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur pracy Od -40 C do +85 C Czarny, odporny na promieniowanie UV Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Średnica Kod produktu Długość Szerokość Grubość Ø wiązki Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 Min. wytrzymałość Głębokość Ilość otworu montażowego Narzędzia otworu L W od... do na zerwanie montażowego [mm] [mm] [mm] [mm] [mm] [N] [mm] [sztuk] TY544MX 6, ,6 1,0 3, min ERG50, ERG120 TY545MX 200 4,7 1,0 4,7 38, WT193A TY544MX TY545MX 30 Technika mocowania kabli i przewodów I ABB

32 Rozpinane opaski zaciskowe Specjalne opaski zaciskowe - Do tymczasowego, lecz pewnego łączenia przewodów w wiązki, szczególnie przy okablowaniu szaf sterowniczych - Bardzo łatwe mocowanie - Dostępne w 2 długościach do różnych zastosowań - Możliwość wielokrotnego użytku - Niewymagane użycie narzędzi 31 Materiał Poliamid 6.6 Zakres temperatur pracy Od -40 C do +85 C Bezbarwny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Długość Szerokość Grubość Ø wiązki Minimalna Ilość L W od... do wytrzymałość na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TYR ,7 1, TYR ,7 1, Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 Przełóż końcówkę opaski przez główkę. Odchyl końcówkę opaski z powrotem do tyłu i wsuń z boku zaczepu. W celu rozpięcia opaski wyjmij jej końcówkę z zaczepu i wysuń z główki. ABB I Technika mocowania kabli i przewodów 31

33 Rozpinane taśmy zaciskowe z wbudowaną klamrą Specjalne opaski zaciskowe 32 - Do tymczasowego, lecz pewnego łączenia przewodów w wiązki, szczególnie przy okablowaniu szaf sterowniczych - Bardzo łatwe mocowanie - Dostępne w 2 długościach do różnych zastosowań - Możliwość wielokrotnego użytku - Niewymagane użycie narzędzi Materiał Poliamid 6.6 Zakres temperatur pracy Od -40 C do +85 C Bezbarwny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Długość Szerokość Grubość Ø wiązki Minimalna Ilość L W od... do wytrzymałość na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TY ,7 2, TY ,7 2, Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 Wsuń końcówkę taśmy w dolną szczelinę w główce. Zaciśnij końcówkę a następnie odchyl do tyłu. Włóż końcówkę taśmy z boku pod zatrzask, do zamocowania w gnieździe. 32 Technika mocowania kabli i przewodów I ABB

34 Rozpinane taśmy zaciskowe, 2-częściowe, wstępnie zmontowane Specjalne opaski zaciskowe - Wzmocnione taśmy zaciskowe, cięte na długość, ze zmontowanymi główkami - Dostępne również w szpulach z osobno dostarczanymi główkami (patrz strona 34) - Wykonane z polipropylenu odpornego na promieniowanie UV, idealne do zastosowań wymagających odporności na chemikalia (główka wykonana ze sztywnego poliamidu 6.6 odpornego na warunki atmosferyczne) - Wysoka wytrzymałość (670 N) - Łatwo rozpinane do wielokrotnego stosowania - Dwie wersje wykonania główki: typ A: bez otworu montażowego typ B: z otworem montażowym - Typowe zastosowania: Mocowanie przewodów, rur i innych elementów wewnątrz i na zewnątrz budynków w różnych branżach przemysłu, przemyśle stoczniowym, chemicznym itp. 33 Materiał Taśma Polipropylen odporny na warunki atmosferyczne Materiał Główka Poliamid 6.6 Zakres temperatur pracy Główka: od -40 C do +85 C Opaska: od -55 C do +110 C Czarny, odporny na promieniowanie UV Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków Kod produktu Średnica Długość Szerokość Grubość Ø wiązki Minimalna Ilość otworu montażowego L W od... do wytrzymałość na zerwanie [mm] [mm] [mm] [mm] [mm] [N] [sztuk] TY53418PX 6, ,2 1, TY5418PX ,2 1, TY5424PX ,2 1, TY5442PX ,2 1, TY5460PX ,2 1, Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 TY54XXPX TY53418PX ABB I Technika mocowania kabli i przewodów 33

35 Rozpinane taśmy zaciskowe, 2-częściowe, dostarczane na szpuli z osobno mocowanymi główkami Specjalne opaski zaciskowe 34 - Wzmocnione taśmy zaciskowe na szpuli z osobno mocowanymi główkami - Dostępne również w wykonaniu ciętym na długość ze zmontowanymi główkami (patrz strona 33) - Wykonane z polipropylenu odpornego na promieniowanie UV, idealne do zastosowań wymagających odporności na chemikalia (główka wykonana ze sztywnego poliamidu 6.6 odpornego na warunki atmosferyczne) - Wysoka wytrzymałość (670 N) - Łatwo rozpinane do wielokrotnego stosowania - Dwie wersje wykonania główki: typ A: bez otworu montażowego typ B: z otworem montażowym - Typowe zastosowania: Mocowanie przewodów, rur i innych elementów wewnątrz i na zewnątrz budynków w różnych branżach przemysłu, przemyśle stoczniowym, chemicznym itp. - Produkt nr : taśma zaciskowa na szpuli (300 m) z polipropylenu odpornego na warunki atmosferyczne - Produkt nr : osobna główka, typ A (bez otworu montażowego), z poliamidu 6.6 odpornego na warunki atmosferyczne (200 szt.) - Produkt nr : osobna główka, typ B (z otworem montażowym), z poliamidu 6.6 odpornego na warunki atmosferyczne (200 szt.) Otwór montażowy Ø 6,9 mm - Produkt nr TY4100PX: zestaw zawierający 30 m taśmy zaciskowej na szpuli + 50 osobnych główek, typ A Materiał Taśma Polipropylen odporny na warunki atmosferyczne Materiał Główka Poliamid 6.6 Zakres temperatur pracy Główka: od -40 C do +85 C Opaska: od -55 C do +110 C Czarny, odporny na promieniowanie UV Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków Kod produktu Taśma zaciskowa, wymiary Osobne główki zaciskowe Minimalna wytrzymałość na zerwanie Długość Szerokość Grubość Ilość Typ zestawu [mm] [mm] [mm] [sztuk] [N] ,2 1, Typ A, bez otworu montażowego Typ B, z otworem montażowym 670 TY4100PX 30 13,2 1,8 50 Typ A, bez otworu montażowego 670 Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do TY4100PX Technika mocowania kabli i przewodów I ABB

36 Opaski zaciskowe z tabliczką opisową Specjalne opaski zaciskowe z zapadką stalową - Opaski zaciskowe z tabliczką do trwałego oznakowywania i wiązania przewodów - Po zamocowaniu opasek typu TY512M, TY51M tabliczka jest umieszczona na wiązce, zaś w opaskach typu TY532M i TY53M tabliczka wystaje poza wiązkę - Seria 51M jest zgodna z normą MIL (MS ) - Łatwe mocowanie - Wszystkie krawędzie są zaokrąglone w celu ułatwienia montażu - Dostępne w opakowaniach zbiorczych (500/1000 sztuk) lub w małych opakowaniach (100 sztuk) 35 Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur Od -40 C do +85 C Bezbarwny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Norma MIL Długość Szerokość Grubość Ø wiązki Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 Min wytrzymałość etykiety Wymiary na zerwanie Ilość Narzędzia L W od... do [mm] [mm] [mm] [mm] [N] [mm] [sztuk] TY51M MS ,4 1, ,4 x 7,9 500 TY551M MS ,4 1, ,4 x 7,9 100 TY512M 210 2,4 1, ,4 x 7, ERG50 TY5512M 210 2,4 1, ,4 x 7,9 100 WT193A TY53M 102 2,4 1, ,6 x 9,3 500 TY553M 102 2,4 1, ,6 x 9,3 100 TY532M 212 2,4 1, ,6 x 9, TY5532M 212 2,4 1, ,6 x 9,3 100 Informacje o innych dostępnych materiałach i kolorach można uzyskać u lokalnego przedstawiciela handlowego TY53M, TY553M, TY532M, TY5532M TY51M, TY551M, TY512M, TY5512M E49405 ABB I Technika mocowania kabli i przewodów 35

37 Opaski zaciskowe z tabliczką opisową Specjalne opaski zaciskowe z zapadką stalową 36 - Opaski zaciskowe z tabliczką do trwałego oznakowywania i wiązania przewodów - Tabliczka umieszczona jest na wiązce - 5 wersji wykonania, zawierających od 1 do 4 taśm, w opakowaniach zbiorczych i małych - 4 wersje wykonania (z 1 do 3 taśm) zgodne z normą MIL - Łatwe mocowanie - Oznakowanie wiązek o średnicy do 102 mm - Opaski posiadają wszystkie krawędzie zaokrąglone i gładkie powierzchnie w celu ułatwienia montażu Materiał Taśma Poliamid 6.6 Materiał Zapadka Stal nierdzewna klasy 316 Zakres temperatur Od -40 C do +85 C Bezbarwny Aprobaty MIL: MS , -2, -3, -4 Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Norma MIL Kod produktu Długość Szerokość Grubość Ø wiązki L W od... do Min. wytrzymałość etykiety Wymiary na zerwanie Ilość [mm] [mm] [mm] [mm] [N] [mm] [sztuk] Narzędzia TY48M MS ,8 1, ,1 x 57, TY548M MS ,8 1, ,1 x 57,2 100 TY46M MS ,8 1,1 9, ,1 x 27, ERG50 TY546M MS ,8 1,1 9, ,1 x 27,0 100 ERG120 TY46MD MS ,8 1,1 9, x 2 29,7 x 27,0 500 WT193A TY546MD MS ,8 1,1 9, x 2 29,7 x 27,0 50 TY46MT MS ,8 1,1 9, x 3 46,0 x 27,0 500 TY546MT MS ,8 1,1 9, x 3 46,0 x 27,0 100 TY46MF 184 4,8 1,1 9, x 4 63,1 x 27,0 250 TY546MF 184 4,8 1,1 9, x 4 63,1 x 27,0 50 Informacje o innych dostępnych materiałach i kolorach można uzyskać u lokalnego przedstawiciela handlowego Opis struktury kodu zamówieniowego produktu: patrz strona 8 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 TY46MT, TY546MT E Technika mocowania kabli i przewodów I ABB

38 Wstępnie zmontowane opaski zaciskowe Deltec System mocowania kabli opaskami z metalową zapadką - Zapewnia wytrzymałe, trwałe i efektywne kosztowo mocowanie przewodów i kabli komunikacyjnych i napowietrznych - Podwójna główka mocująca posiadająca odporne na korozję zapadki ze stopu miedzi - Pewne połączenie na wiele lat: konstrukcja zaprojektowana do wytrzymania w warunkach zewnętrznych przez minimum 20 lat - Brak ostrych krawędzi chroni przed urazami operatora i uszkodzeniami przewodu - Łatwość i niskie koszty montażu - Bardzo wytrzymałe opaski zaciskowe, po zamocowaniu odporne na wysokie siły zrywające (1110 N) - Dostępne w wykonaniach ciętych na długość i wstępnie zmontowanych lub pakowanych na szpulach z osobnymi główkami, oferujących pełną elastyczność - Szeroki wybór elementów dystansowych i wyposażenia - Miesiąc i rok produkcji wycechowany na materiale taśmy 37 Materiał Taśma i główka Wzmocniony poliacetal odporny na warunki atmosferyczne Materiał Zapadka Stop miedzi odporny na korozję w wodzie morskiej Zakres temperatur pracy Od -40 C do +85 C Klasa palności UL 94 HB Czarny Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków, bardzo wysoka odporność na wilgoć i zasolenie Kod produktu Długość Szerokość Ø wiązki Minimalna Ilość Narzędzia L W od... do wytrzymałość na zerwanie [mm] [mm] [mm] [N] [sztuk] TYD510M 1300,5 10, CSS ,0 12, WT3D TYD5135M 342,9 12, L-500-EU CSS ,4 12, TYD5270M 685,8 12, narzędzi patrz strony 126 do 139 Uwaga: zalecana maksymalna siła naciągu dla opasek Deltec wynosi 90 N dla jednej taśmy. Zalecane odstępy przy mocowaniu opasek wynoszą od 35 do 40 cm. Weryfikacja, czy podane zalecenie jest odpowiednie do konkretnego zastosowania, leży po stronie użytkownika.,,, ABB I Technika mocowania kabli i przewodów 37

39 Taśma zaciskowa zwijana na szpuli System mocowania kabli opaskami z metalową zapadką 38 - Taśma zaciskowa zwijana na szpuli z osobno mocowaną główką - Pełna elastyczność przy montażu i brak odpadów: taśmy cięte na żądaną długość - Łatwe przechowywanie: oszczędność powierzchni do składowania - Wygodne w montażu Materiał Wzmocniony poliacetal odporny na warunki atmosferyczne Zakres temperatur pracy Od -40 C do +85 C Klasa palności UL 94 HB Czarny Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków, bardzo wysoka odporność na wilgoć i zasolenie Kod produktu Długość na Szerokość Min. wytrzymałość Ilość Narzędzia szpuli L W na zerwanie [m] [mm] [N] [szpule] TYD-50R 15,2 12, WT3D ,8 12, L-500-EU narzędzi patrz strony 126 do 139 Uwaga: zalecana maksymalna siła naciągu dla opasek Deltec wynosi 90 N dla jednej taśmy. Zalecane odstępy przy mocowaniu opasek wynoszą od 35 do 40 cm. Weryfikacja, czy podane zalecenie jest odpowiednie do konkretnego zastosowania, leży po stronie użytkownika. 38 Technika mocowania kabli i przewodów I ABB

40 Podwójne główki zaciskowe System mocowania kabli opaskami z metalową zapadką Materiał taśma Wzmocniony poliacetal odporny na warunki atmosferyczne Materiał Zapadka Stop miedzi odporny na korozję w wodzie morskiej Zakres temperatur pracy Od -40 C do +85 C Klasa palności UL 94 HB Czarny Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków, bardzo wysoka odporność na wilgoć i zasolenie 39 Kod produktu Długość Szerokość Wysokość Ilość L W H [mm] [mm] [mm] [sztuk] TYD-LH 21,6 19,1 12, ,6 19,1 12, Do montażu na taśmie Deltec dostarczanej w szpulach Zestawy Deltec Wysokiej jakości opaski zaciskowe Ty-Rap - Wygodne zestawy zawierające kilka szpul z taśmą oraz osobno mocowane główki zaciskowe zapewniają efektywne wykonywanie prac montażowych - Dwie dostępne do wyboru konfiguracje zestawów Kod produktu Szpule Główki zaciskowe Długość na szpuli Ilość Ilość [mm] [szpule] [sztuk] CSS-5K 15, CSS-10K 15, ABB I Technika mocowania kabli i przewodów 39

41 Elementy dystansowe do przewodów Wysokiej jakości opaski zaciskowe Ty-Rap 40 - Przeznaczone do wszystkich rozmiarów przewodów elementy dystansowe o wysokości 12,7 mm, z możliwością piętrowania w zestawy o żądanej wysokości, co eliminuje konieczność magazynowania wielu elementów o różnych wysokościach - Specjalnie zaprojektowany kształt zapewniający dobre przyleganie taśmy zaciskowej po obu bokach i przewodu, co ogranicza przesuwanie się elementu dystansowego i zapobiega uszkodzeniom przewodu - Przeznaczony do kabli koncentrycznych - Możliwość stosowania do przewodów ułożonych równolegle i krzyżujących się Materiał Polipropylen odporny na warunki atmosferyczne Zakres temperatur pracy Od -40 C do +85 C Klasa palności UL 94 HB Czarny Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków Kod produktu Długość Szerokość Wysokość Ilość L W H [mm] [mm] [mm] [sztuk] TCP ,3 30,5 12,7 25 TCP360 53,3 30,5 12,7 100 opaska zaciskowa przewód opaska zaciskowa przewód 40 Technika mocowania kabli i przewodów I ABB

42 Zaczepy i zawieszki System mocowania kabli opaskami z metalową zapadką - Możliwość mocowania przewodów do dowolnych rodzajów powierzchni 41 Materiał Stal ocynkowana Metaliczny Kod produktu Wymiary Średnica otworu montażowego Ilość A B C D E [mm] [mm] [mm] [mm] [mm] [mm] [sztuk] CSS-B 48,4 14,3 7,1 15,1 5,6 6,7 (2x) 50 CSS-H 22,5 22,2 29,8 13, ,9 50 Uwaga: inne uchwyty mocujące wykonane z nylonu patrz strony 89 do 108 CSS-H CSS-B C E A D B A D B C ABB I Technika mocowania kabli i przewodów 41

43 42 42 Technika mocowania kabli i przewodów I ABB

44 Spis treści Opaski zaciskowe z tworzywa sztucznego Wysokiej jakości opaski zaciskowe Ty-Rap Opaski zaciskowe z tworzywa sztucznego 4 42 Struktura kodu zamówieniowego produktu 46 Standardowe opaski zaciskowe Pakowane w torebki 47 Standardowe opaski zaciskowe Pakowane w pojemniki 48 Opaski zaciskowe wydłużone 49 Opaski zaciskowe do dużych obciążeń 50 Opaski zaciskowe odporne na ogień wg UL 94 V-0 51 Specjalne opaski zaciskowe z tworzywa sztucznego 52 Opaski zaciskowe z oczkiem montażowym 52 Opaski zaciskowe rozpinane z uchwytem zatrzaskowym 53 Rozpinane opaski zaciskowe 54 Opaski zaciskowe z tabliczką opisową 55 Specjalne opaski zaciskowe z podwójną główką zaciskową 56 Niskoprofilowe elementy mocujące 57 Opaski zaciskowe z zapięciem na rzepy 58 Opaski zaciskowe Twist Tail z poliamidu Opaski montażowe do dużych obciążeń 61 Opaski montażowe do dużych obciążeń z podwójną główką 61 Wyposażenie 63 Opaski zaciskowe ze stali nierdzewnej Uchwyty mocujące i wyposażenie Systemy ochrony kabli i przewodów Narzędzia do opasek zaciskowych Specyfikacje materiałowe ABB I Technika mocowania kabli i przewodów 43

45 Wprowadzenie Opaski zaciskowe z tworzywa sztucznego Technika mocowania kabli i przewodów I ABB

46 Ty-Fast, Col-Ty, Safe-Ty i Ty-Grip Opaski zaciskowe z tworzywa sztucznego ABB oferuje szeroki wybór opasek zaciskowych z tworzywa sztucznego przeznaczonych do większości najbardziej wymagających zastosowań. 45 Ty-Fast Opaski zaciskowe z tworzywa sztucznego Opaski zaciskowe w całości z tworzywa sztucznego są dostępne z zakresem długości od 112 mm do 1214 mm i szerokości od 2,4 mm do 13,2 mm oraz wytrzymałością taśmy na zerwanie do wartości 1120 N. Opaski umożliwiają łączenie w wiązki o średnicach do 381 mm. Opaski są wykonane z poliamidu 6.6 bez halogenków i silikonu i są dostępne w 12 różnych kolorach. Opaski zaciskowety-fast są zgodne z wieloma międzynarodowymi normami, takimi jak UL, Germanischer Lloyd, Lloyd s Register of Shipping, Bureau Veritas, normy MIL i QPL. Najnowocześniejsze zrobotyzowane linie obróbcze i urządzenia do przeładunku surowca zapewniają integralność produktów i materiałów w całym procesie produkcyjnym. Uformowana z poliamidu zapadka umożliwia łatwe wkładanie taśmy i dużą siłę blokowania. Płaska główka o zaokrąglonym kształcie zmniejsza możliwość zaczepiania o inne elementy, końcówka taśmy z nowym, obustronnym karbowaniem gwarantuje pewny chwyt i wygodne zaciskanie opaski. Zakończenie Sure Grip uniemożliwia wypadnięcie taśmy z główki podczas wsuwania, przed ostatecznym zaciśnięciem ręką lub za pomocą narzędzia. Opaski montażowe do dużych obciążeń Col-Ty opaski montażowe do dużych obciążeń są przeznaczone głównie do mocowania i łączenia przewodów w wiązki w branży instalacyjnej i budowlanej. Col-Ty jest idealnym rozwiązaniem do stref niebezpiecznych, miejsc o niskich temperaturach i dużej wilgotności. Col-Ty posiadają płaską podwójną główkę zaciskową oraz ząbkowanie wykonane na zewnętrznej stronie opaski, co eliminuje ryzyko uszkodzenia przewodu. Niskoprofilowe elementy mocujące Opaski Safe-Ty firmy ABB dzięki swojej konstrukcji doskonale nadają się do zastosowań, gdzie wymagane jest dokładne łączenie przewodów w wąskich przestrzeniach. Specjalna, kabłąkowata konstrukcja umożliwia lepsze dopasowanie do kształtu wiązki i ułatwia zaciskanie w pobliżu przegród i w innych wąskich przestrzeniach. Opaski zaciskowe z zapięciem na rzepy Opaski zaciskowe Ty-Grip są wyjątkowo łatwe do rozpinania i ponownego użycia, dzięki czemu doskonale nadają się do zastosowań, w których przewidywane są częste zmiany mocowania przewodów lub wymagające stałego dostępu do nich. Brak ryzyka nadmiernego ściśnięcia przewodów sprawia, że opaski Ty-Grip z zapięciem na rzepy są idealnym rozwiązaniem do mocowania światłowodów, okablowania sieci komputerowych, kabli telekomunikacyjnych itp. ABB I Technika mocowania kabli i przewodów 45

47 Struktura kodu zamówieniowego produktu Opaski zaciskowe z tworzywa sztucznego 46 Kod Ty-Fast Opaska zaciskowa TY Kod wymiaru XXXX TY X 100 Kod szerokości opaski Kod długości opaski Kod szerokości opaski/ wytrzymałości na zerwanie / materiał Kod opakowania Standardowe opaski o szerokości do 13,2 mm Dla długości od 112 mm do 1214 mm 18 = 2,4 mm / (80 N) 30 = 3,3 mm / (130 N) 40 = 3,6 mm / (180 N) 50 = 4,6 mm / (220 N) 120 = 7,6 mm / (540 N) 175 = 8,8 mm / (780 N) 250 = 13,2 mm / (1120 N) Wszystkie produkty są wykonane z poliamidu 6.6 bez halogenków, z klasą palności UL 94 V-2, do temperatur pracy od -40 C do +85 C brak = bezbarwny X = czarny, odporny na promieniowanie UV 1 = brązowy 2 = czerwony 3 = pomarańczowy 4 = żółty 5 = zielony 6 = niebieski 7 = fioletowy 8 = szary 9 = biały 39 = odporny na wysokie temperatury zakres temperatury: od -40 C do +105 C, bezbarwny [Puste] = Opakowanie zbiorcze (1000 / 500 / 50 opasek w zależności od wielkości opaski) 50 = 50 opasek w torebce z eurozawieszką (tylko dla produktu TY ) 100 = 100 opasek w torebce z eurozawieszką (niedostępne dla produktów nr TY , TY , TY i TY ) Uwaga: Nylon (poliamid) jest materiałem z natury nieodpornym na warunki środowiskowe. Opaski Ty-Fast zawierają optymalny poziom wilgoci po procesie produkcji i powinny być przechowywane w suchych i chłodnych pomieszczeniach bez wystawienia na bezpośrednie działanie światła słonecznego. Opaski zaciskowe są pakowane w opakowania z tworzywa w celu zachowania odpowiedniej wilgotności i nie powinny być wyjmowane aż do momentu ich użycia. 46 Technika mocowania kabli i przewodów I ABB

48 Standardowe opaski zaciskowe Opaski zaciskowe z tworzywa sztucznego Najnowocześniejsze zrobotyzowane linie obróbcze i urządzenia do przeładunku surowca zapewniają integralność produktów i materiałów w całym procesie produkcyjnym. - Uformowana z poliamidu zapadka umożliwia łatwe wkładanie taśmy i dużą siłę blokowania - Płaska główka o zaokrąglonym kształcie zmniejsza możliwość zaczepiania o inne elementy - Końcówka taśmy z ulepszonym, obustronnym karbowaniem gwarantuje pewny chwyt i wygodne zaciskanie opaski - Zakończenie Sure Grip uniemożliwia wypadnięcie taśmy z główki podczas wsuwania, przed ostatecznym zaciśnięciem ręką lub za pomocą narzędzia - Szybkie i łatwe zaciskanie opaski zwiększa wydajność i redukuje zmęczenie operatora 47 Materiał Poliamid 6.6 (*) Zakres temperatur Od -40 C do +85 C Standardowo bezbarwny (*) Aprobaty MIL: MS 3367-x (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu (*) Informacje o dostępności innych materiałów i kolorów patrz struktura kodu zamówieniowego produktu na stronie 46 Kod produktu Norma MIL Długość Szerokość Ø wiązki L W od... do Minimalna Ilość wytrzymałość na zerwanie Narzędzia [mm] [mm] [mm] [N] [sztuk] TY MS ,4 1, TY ,4 1, TY ,4 1, TY ,4 1, TY ,3 1, ERG50 TY MS ,6 1, WT193A TY ,6 1, TY ,6 1, TY ,6 1, TY ,6 1, TY MS ,6 1, ERG50 TY ,6 1, ERG120 TY MS ,6 1, WT193A TY MS ,6 1, TY ,6 4, TY ,6 4, ERG120 TY MS ,6 4, /100 L-500-EU TY ,6 4, WT3D TY ,6 4, TY MS ,6 4, Opis struktury kodu zamówieniowego produktu patrz strona 46 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 ** ** ** ** TYPE APPROV ED ** Niektóre aprobaty mogą nie dotyczyć wszystkich kodów produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego ABB I Technika mocowania kabli i przewodów 47

49 Standardowe opaski zaciskowe pakowane w pojemniki Opaski zaciskowe z tworzywa sztucznego 48 - Opaski zaciskowe Ty-Fast zapakowane w wygodny pojemnik z tworzywa - Idealny produkt do sprzedaży detalicznej - Różne wymiary dostępne w jednym opakowaniu: 112 mm x 2,4 mm, 141 mm x 3,6 mm i 186 mm x 4,7 mm - Wytrzymałość na zerwanie od 80 N do 220 N - Dostępne 3 różne zestawy opakowań: 1 zestaw z opaskami bezbarwnymi i 2 zestawy z opaskami w kolorze czarnym - Doskonałe do różnych zastosowań z niewielką liczbą wykonywanych mocowań Materiał Poliamid 6.6 Zakres temperatur pracy Od -40 C do +85 C Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu: Ilość Norma MIL Długość Szerokość Średnica wiązki Minimalna wytrzymałość na zerwanie Narzędzia L W od... do [sztuk] [mm] [N] [mm] [N] JTN-500-EU 2 x 100 bezbarwny ,4 1, x 100 bezbarwny MS ,6 1, ERG50, WT193A 2 x 100 bezbarwny MS ,6 1, ERG50, ERG120, WT193A JTB-500-EU 2 x 100 czarny, odp. na pr. UV ,4 1, x 100 czarny, odp. na pr. UV MS ,6 1, ERG50, WT193A 2 x 100 czarny, odp. na pr. UV MS ,6 1, ERG50, ERG120, WT193A JTB1-500-EU 2 x 100 czarny, odp. na pr. UV ,4 1, x 100 czarny, odp. na pr. UV MS ,6 1, ERG50, WT193A 1 x 100 czarny, odp. na pr. UV MS ,6 1, ERG50, ERG120, WT193A Opis struktury kodu zamówieniowego produktu patrz strona 46 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 TYPE APPROV ED 48 Technika mocowania kabli i przewodów I ABB

50 Opaski zaciskowe wydłużone Opaski zaciskowe z tworzywa sztucznego - Opaski zaciskowe z wydłużoną taśmą (długość do 1214 mm) - Wysoka wytrzymałość na zerwanie (780 N) do wymagających zastosowań, w których występują duże obciążenia - Opaski zaciskowe z wydłużoną taśmą Ty-Fast są dostępne w kolorze bezbarwnym dla zastosowań wewnętrznych oraz w kolorze czarnym, odpornym na promienie UV do zastosowań zewnętrznych 49 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Długość Szerokość Ø wiązki L W od... do Opis struktury kodu zamówieniowego produktu patrz strona 46 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 Min. wytrzymałość na zerwanie Ilość Narzędzia [mm] [mm] [mm] [N] [sztuk] TY X czarny, odp. na pr. UV 930 8, TY Bezbarwny 930 8, WT3D TY X czarny, odp. na pr. UV , L300FR TY Bezbarwny , L-500-EU TY X czarny, odp. na pr. UV , WT193A TY Bezbarwny , E49405 TYPE APPROV ED ABB I Technika mocowania kabli i przewodów 49

51 Opaski zaciskowe do dużych obciążeń Opaski zaciskowe z tworzywa sztucznego 50 - Bardzo wysoka wytrzymałość na zerwanie (1120 N) do wymagających zastosowań, w których występują duże obciążenia - Dostępne w kolorze bezbarwnym dla zastosowań wewnętrznych oraz w kolorze czarnym, odporne na promienie UV do zastosowań zewnętrznych Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Długość Szerokość Ø wiązki L W od... do Min. wytrzymałość na zerwanie Ilość Narzędzia [mm] [mm] [mm] [N] [sztuk] TYL300M bezbarwny , TYL300MX czarny, odp. na pr. UV , L-500-EU TYL546M bezbarwny , TYL546MX czarny, odp. na pr. UV , Opis struktury kodu zamówieniowego produktu patrz strona 46 Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do Technika mocowania kabli i przewodów I ABB

52 Opaski zaciskowe odporne na ogień wg UL 94 V-0 Opaski zaciskowe z tworzywa sztucznego - Opaski zaciskowe z tworzywa sztucznego podobnie jak seria opasek Ty-Rap odpornych na ogień wykonane są z niepalnego poliamidu 6.6 o niskiej gęstości wydzielanego dymu i spełniają wymagania klasy UL 94 V-0. - Idealne do zastosowań wymagających niskiej palności i niskiej gęstości wytwarzanego dymu, takich jak pojazdy transportu publicznego, budynki użyteczności publicznej, tunele, itp. 51 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Mleczno-biały Klasa palności UL 94 V-0 Pozostałe właściwości Ograniczone zagrożenie pożarowe (niska gęstość wytwarzanego dymu), bez halogenków i silikonu Kod produktu Długość L Szerokość W Ø wiązki od... do Minimalna wytrzymałość na zerwanie Ilość [mm] [mm] [mm] [N] [sztuk] Narzędzia TS1025HF 100 2, TS1435HF 140 3,6 2, ERG50 TS2045HF 200 4, WT193A TS2845HF 280 4, TS3645HF 370 4, TS3675HF 370 7, ERG120, L-500-EU, WT3D Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 ABB I Technika mocowania kabli i przewodów 51

53 Opaski zaciskowe z oczkiem montażowym Specjalne opaski zaciskowe z tworzywa sztucznego 52 - Możliwość mocowania opasek bezpośrednio do podłoża za pomocą wkrętów, śrub lub nitów - Jednoczesne wiązanie i mocowanie przewodów za pomocą łatwego w wymianie elementu. - Typowe zastosowania: produkcja wiązek kablowych oraz wstępny i ostateczny montaż wiązek i części. - Wykonanie odporne na promieniowanie UV, szczególnie zalecane do zastosowań zewnętrznych Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Długość Szerokość Rozmiar śruby mocującej Ø wiązki Min. wytrzymałość Ilość na zerwanie Narzędzia L W od... do [mm] [mm] [mm] [N] [sztuk] L-5-30MH-0-C czarny, odp. na pr. UV 152 3,3 M ERG50 L-5-30MH-9-C bezbarwny 152 3,3 M WT193A L-7-50MH-0-C czarny, odp. na pr. UV 208 4,7 M L-7-50MH-9-C bezbarwny 208 4,7 M ERG50 L-11-50MH-0-C czarny, odp. na pr. UV 314 4,7 M ERG120 L-11-50MH-9-C bezbarwny 314 4,7 M WT193A L-14-50MH-0-C czarny, odp. na pr. UV 382 4,7 M WT3D L-14-50MH-9-C bezbarwny 382 4,7 M L MH-0-C czarny, odp. na pr. UV 382 7,6 M ERG120 L MH-9-C bezbarwny 382 7,6 M L-500-EU, WT3D Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E Technika mocowania kabli i przewodów I ABB

54 Opaski zaciskowe rozpinane z uchwytem zatrzaskowym Specjalne opaski zaciskowe z tworzywa sztucznego - Wiązanie przewodów z jednoczesnym mocowaniem - Do szybkiego montażu wstępnego lub finalnego w płytach o grubości do 2,7 mm - Szybkie i pewne mocowanie za pomocą uchwytu - Do mocowania w otworach montażowych 6,35 mm - Produkty z kodem zawierającym xxx-pmr-xxx umożliwiają rozpinanie 53 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Długość Szerokość Ø wiązki Minimalna Ilość wytrzymałość Narzędzia L W od... do na zerwanie [mm] [mm] [mm] [N] [sztuk] STANDARDOWE OPASKI Z UCHWYTEM ZATRZASKOWYM L-5-50PM-0-C czarny, odp. na pr. UV 147 4, ERG50 L-5-50PM-9-D bezbarwny 147 4, ERG120 L-7-50PM-0-C czarny, odp. na pr. UV 208 4, L-500-EU L-7-50PM-9-C bezbarwny 208 4, WT193A ROZPINANE OPASKI Z UCHWYTEM ZATRZASKOWYM TB-4-50PMR-9-C-EU* bezbarwny 110 4, ERG50, ERG120 L-5-50PMR-0-C czarny, odp. na pr. UV 147 4, L-500-EU L-5-50PMR-9-C bezbarwny 147 4, WT193A L-7-50PMR-9-C bezbarwny 208 4, WT1-TB, WT2-TB * Brak aprobaty UL Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 ABB I Technika mocowania kabli i przewodów 53

55 Rozpinane opaski zaciskowe Specjalne opaski zaciskowe z tworzywa sztucznego 54 - Łatwo rozpinane do wielokrotnego stosowania. Wykonanie odporne na promieniowanie UV, szczególnie zalecane do zastosowań zewnętrznych. Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Długość Szerokość Ø wiązki L W od... do Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 Min. wytrzymałość na zerwanie Ilość Narzędzia [mm] [mm] [mm] [N] [sztuk] L-5-50R-0-C czarny, odp. na pr. UV 150 7, L-8-50R-0-C czarny, odp. na pr. UV 198 7, L-500-EU L-8-50R-9-C bezbarwny 198 7, WT3D L-10-50R-0-C czarny, odp. na pr. UV 298 7, ERG120 L-10-50R-9-C bezbarwny 298 7, E Technika mocowania kabli i przewodów I ABB

56 Opaski zaciskowe z tabliczką opisową Specjalne opaski zaciskowe z tworzywa sztucznego - Opaski zaciskowe z tabliczką do trwałego oznakowywania i wiązania przewodów - Teksturowana powierzchnia tabliczki ułatwiająca pisanie 55 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Długość Szerokość Wymiary etykiety Ø wiązki Min. wytrzymałość na zerwanie Ilość Narzędzia L W maks. [mm] [mm] [mm] [mm] [N] [sztuk] L-4-18ID-9-C 102 2,5 7,9 x 24, ERG50 L-4-18ID-9-M 102 2,5 7,9 x 24, WT193A L-7-50ID-9-C 200 4,7 30 x 13, ERG50, ERG120 L-7-50ID-9-M 200 4,7 30 x 13, WT193A, L-500-EU Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 E49405 ABB I Technika mocowania kabli i przewodów 55

57 Specjalne opaski zaciskowe z podwójną główką zaciskową Specjalne opaski zaciskowe z tworzywa sztucznego 56 - Opaski zaciskowe z podwójną główką zaciskową umożliwiają równoległe prowadzenie dwóch wiązek przewodów przy użyciu jednej opaski. - Dostępne w 3 różnych długościach. Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Długość Szerokość Średnica wiązki Min. wytrzymałość Ilość Narzędzia L W Pętla 1 od... do Pętla 2 od... do na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] TB-8-50RLDH 200 4,8 2,5 47 2, ERG50, ERG120 TB-12-50RLDH 300 4,8 2,5 72 2, WT193A TB-15-50RLDH 370 4,8 2, , L-500-EU Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 Pętla 1 Pętla 2 56 Technika mocowania kabli i przewodów I ABB

58 Niskoprofilowe elementy mocujące Safe-Ty Specjalne opaski zaciskowe z tworzywa sztucznego Opaski Safe-Ty firmy ABB dzięki swojej konstrukcji doskonale nadają się do zastosowań, gdzie wymagane jest dokładne łączenie przewodów w wąskich przestrzeniach. Specjalna konstrukcja umożliwia lepsze dopasowanie do kształtu wiązki i ułatwia zaciskanie w pobliżu przegród i w innych wąskich przestrzeniach. - Płaska, profilowana główka zmniejsza wartość wymaganego prześwitu montażowego i zwiększa estetykę wiązki przewodów - Ścianka ochronna eliminuje kontakt z ostrymi krawędziami - Kabłąkowata konstrukcja zapewnia dobre dopasowanie do kształtu wiązki okablowania - Dostępne w różnych kolorach i wymiarach - Zalecane do wszystkich zastosowań, w których wymagany jest estetyczny wygląd i bezpieczeństwo użytkownika (dzięki zaokrąglonym krawędziom): place zabaw, wystawy sklepowe, itp. 57 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny lub odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Długość Szerokość Ø wiązki Min. wytrzymałość na zerwanie Ilość Narzędzia L W D od... do ** [mm] [mm] [mm] [N] [sztuk] SF bezbarwny* 118 2,4 3,2 3,2 25, / 1000 SF100-18X czarny, odp. na pr. UV 118 2,4 3,2 3,2 25, / 1000 ERG50 SF bezbarwny* 206 2,4 3,2 3,2 50, / 1000 WT193A SF200-18X czarny, odp. na pr. UV 206 2,4 3,2 3,2 50, / 1000 SF bezbarwny* 201 4,7 4,5 4,7 44, / 1000 SF175-50X czarny, odp. na pr. UV 201 4,7 4,5 4,7 44, / 1000 ERG50 SF bezbarwny* 288 4,7 4,5 4,7 76, / 1000 ERG120 SF300-50X czarny, odp. na pr. UV 288 4,7 4,5 4,7 76, / 1000 WT193A SF bezbarwny* 369 4,7 4,5 9,5 101, / 1000 L-500-EU SF400-50X czarny, odp. na pr. UV 369 4,7 4,5 9,5 101, / 1000 SF bezbarwny* 370 7,6 6,9 9,5 101, / 1000 SF X czarny, odp. na pr. UV 370 7,6 6,9 9,5 101, / 1000 ERG120 SF bezbarwny* 533 7,6 6,9 9,5 152, / 1000 L-500-EU SF X czarny, odp. na pr. UV 533 7,6 6,9 9,5 152, / 1000 WT3D * W celu zamówienia innych kolorów dodać do kodu produktu cyfrę odpowiadającą żądanemu kolorowi: 0 = czarny, 1 = brązowy, 2 = czerwony, 3 = pomarańczowy, 4 = żółty, 5 = zielony, 6 = niebieski, 8 = szary i 9 = biały. Na przykład: SF (kolor czerwony) ** Standardowa liczba sztuk = W celu zamówienia torebek zawierających 100 szt. dodać do kodu produktu przyrostek -100, na przykład. SF Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 Uwaga: Nylon (poliamid) jest materiałem z natury nieodpornym na warunki środowiskowe. Opaski Safe-Ty zawierają optymalny poziom wilgoci po procesie produkcji i powinny być przechowywane w suchych i chłodnych pomieszczeniach bez wystawienia na bezpośrednie działanie światła słonecznego. Opaski zaciskowe są pakowane w opakowania z tworzywa w celu zachowania odpowiedniej wilgotności i nie powinny być wyjmowane aż do momentu ich użycia. ABB I Technika mocowania kabli i przewodów 57

59 Ty-Grip Opaski zaciskowe z zapięciem na rzepy Specjalne opaski zaciskowe 58 Te opaski zaciskowe są wyjątkowo łatwe do rozpinania i ponownego użycia, dzięki czemu doskonale nadają się do zastosowań, w których przewidywane są częste zmiany mocowania przewodów lub wymagające stałego dostępu do nich. - Szybkie wiązanie i możliwość regulacji siły zacisku - Brak ryzyka nadmiernego ściśnięcia przewodów sprawia, że opaski Ty-Grip z zapięciem na rzepy są idealnym rozwiązaniem do mocowania światłowodów, okablowania sieci komputerowych, kabli telekomunikacyjnych, itp. - Dostępne w różnych kolorach do oznakowywania poszczególnych wiązek - Dostępne różne rozmiary do różnych zakresów średnic wiązek - Przykręcane i samoprzylepne uchwyty mocujące zapewniają różne warianty montażu Seria FO Strona z haczykami materiał Poliamid Strona z pętelkami materiał Polietylen małej gęstości Zakres temperatur pracy Od -20 C do +104 C Standardowy kolor: czarny patrz uwaga pod tabelą Klasa palności UL 94 HB Wytrzymałość na odrywanie 0,8 N/cm Opaski okrągłe serii FO posiadające wygodną główkę ze szczeliną są przeznaczone do zaciskania wiązek przewodów o ustalonej średnicy. opasek serii FOL Strona z haczykami materiał Poliamid Zakres temperatur Od -20 C do +93 C Standardowy kolor: czarny patrz uwaga pod tabelą Klasa palności UL 94 HB Wytrzymałość na odrywanie 0,8 N/cm Kod produktu Maksymalna średnica wiązki Długość Szerokość Wytrzymałość na zerwanie L W [mm] [mm] [mm] [N] [sztuk] OPASKI OKRĄGŁE SERIA FO FO ,8 228,6 12, FO ,8 228,6 19, FO ,9 330,2 12, FO ,9 330,2 19, FO FR* 88,9 330,2 19, OPASKI Z KLAMRĄ SERIA FOL FOL ,2 304,8 19, FOL ,0 457,2 19, Ilość * W celu zamówienia innych kolorów dodać do kodu produktu cyfrę odpowiadającą żądanemu kolorowi: 0 = czarny, 1 = brązowy, 2 = czerwony, 3 = pomarańczowy, 4 = żółty, 5 = zielony, 6 = niebieski, 8 = szary i 9 = biały. Na przykład: SF (kolor czerwony) ** Standardowa liczba sztuk = W celu zamówienia torebek zawierających 100 szt. dodać do kodu produktu przyrostek -100, na przykład. SF Opaski serii FOL z klamrą wykonaną z mocnego poliamidu zapewniają zwiększoną siłę i stabilność mocowania. 58 Technika mocowania kabli i przewodów I ABB

60 Ty-Grip Opaski zaciskowe z zapięciem na rzepy Specjalne opaski zaciskowe Te opaski zaciskowe są wyjątkowo łatwe do rozpinania i ponownego użycia, dzięki czemu doskonale nadają się do zastosowań, w których przewidywane są częste zmiany mocowania przewodów lub wymagające stałego dostępu do nich. - Szybkie wiązanie i możliwość regulacji siły zacisku - Brak ryzyka nadmiernego ściśnięcia przewodów sprawia, że opaski Ty-Grip z zapięciem na rzepy są idealnym rozwiązaniem do mocowania światłowodów, okablowania sieci komputerowych, kabli telekomunikacyjnych, itp. - Dostępne w różnych kolorach do oznakowywania poszczególnych wiązek - Dostępne różne rozmiary do różnych zakresów średnic wiązek - Przykręcane i samoprzylepne uchwyty mocujące zapewniają różne warianty montażu 59 Seria FOS i FOR Strona z haczykami materiał Poliamid Strona z pętelkami materiał Polietylen małej gęstości Zakres temperatur pracy Od -20 C do +104 C Standardowy kolor: czarny patrz uwaga pod tabelą Klasa palności UL 94 HB Wytrzymałość na odrywanie 0,8 N/cm Taśmy rzep serii FOS są dostarczane jako paski cięte na długość, zapewniające łatwe wiązanie przewodów. Kod produktu Maksymalna średnica wiązki Długość Szerokość Wytrzymałość na zerwanie L W [mm] [mm] [mm] [N] [sztuk] TAŚMA RZEP W PASKACH SERII FOS FOS ,1 152,4 19, FOS ,3 304,8 19, FOS ,0 457,2 19, TAŚMA RZEP ZWIJANA SERII FOR FOR Różne 4572,0 19, FOR FR* Różne 4572,0 19, * Standardowy kolor: czarny W miejsce -0 w kodzie produktu należy wstawić odpowiadający numer koloru: 1 = czarny, 2 = czerwony, 3 = pomarańczowy, 4 = żółty, 5 = zielony, 6 = niebieski, 8 = szary i 9 = biały Na przykład: FOS oznacza opaskę typu FOS w kolorze czerwonym Ilość * FOR FR jest wykonana z materiału odpornego na ogień Opaski z zapięciem na rzep serii FOR dostarczane w zwojach umożliwiają cięcie pasków o żądanej długości, zapobiegając powstawaniu niepotrzebnych odpadów. Informacje o dostępności produktów w innych kolorach można uzyskać u lokalnego przedstawiciela handlowego. ABB I Technika mocowania kabli i przewodów 59

61 Opaski zaciskowe Twist Tail z poliamidu 6.6 Opaski zaciskowe z tworzywa sztucznego nie wymagane użycie narzędzi 60 - Nowa opaska zaciskowa z tworzywa sztucznego o unikalnej opatentowanej konstrukcji, - Szybki i łatwy montaż, bez użycia narzędzi - Wytrzymała konstrukcja z poliamidu 6.6 o minimalnej wytrzymałości na zerwanie równej 130 N - Bezpieczne odłamywanie końcówki opaski, bez odprysków i pozostawiania ostrych krawędzi - Do ogólnych zastosowań, wewnątrz i na zewnątrz budynków - Dostępne w 3 różnych długościach i 2 kolorach (białym i czarnym, odpornym na promieniowanie UV) Materiał Poliamid 6.6 Zakres temperatur pracy Do +85 C Biały lub czarny odporny na promieniowanie UV Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu, czarne odporne na promieniowanie UV Kod produktu: Długość Szerokość Grubość Średnica wiązki Ilość [mm] [mm] [mm] [mm] [sztuk] TT L-EU biały 181 4,7 1, TT L-EU czarny 181 4,7 1, TT L-EU biały 282 4,7 1, TT L-EU czarny 282 4,7 1, TT L-EU biały 358 4,7 1, TT L-EU czarny 358 4,7 1, Technika mocowania kabli i przewodów I ABB

62 Col-Ty Opaski montażowe do dużych obciążeń z podwójną główką Opaski montażowe do dużych obciążeń - Do mocowania i łączenia przewodów w wiązki w branży instalacyjnej i budowlanej - Płaska podwójna główka zaciskowa* - Ząbkowanie wykonane na zewnętrznej stronie opaski eliminuje ryzyko uszkodzenia przewodu - Idealne rozwiązanie do stref niebezpiecznych, miejsc o niskich temperaturach i dużej wilgotności 61 Materiał Poliester Zakres temperatur Od -40 C do +80 C Czarny Klasa palności UL 94 HB Pozostałe właściwości Odporne na promieniowanie UV Kod produktu Długość Szerokość Grubość Ø wiązki Min. wytrzymałość na zerwanie Ilość Narzędzia L W od... do [mm] [mm] [mm] [mm] [N] [sztuk] CTP C* , CTP C , L300-FR CTP C , L-500-EU CTP C , WT3D CTP C , * Produkt nr CTP C posiada pojedynczą główkę zaciskową Opis materiałów i charakterystyk patrz strony 140 do 151 narzędzi patrz strony 126 do 139 Podwójna główka zaciskowa Pojedyncza główka zaciskowa ABB I Technika mocowania kabli i przewodów 61

63 Col-Ty Wyposażenie Opaski montażowe do dużych obciążeń 62 - Przykręcane za pomocą śruby 5 mm - Uchwyt mocujący oczkowy do opasek o szerokości do 9 mm Materiał Poliamid 11/12 Zakres temperatur Od -40 C do +80 C Czarny Klasa palności UL 94 HB Pozostałe właściwości Odporne na promieniowanie UV Kod produktu L l S H F d2 Ilość [mm] [mm] [mm] [mm] [mm] [mm] [sztuk] CT ,9 10,5 17,6 13,8 9,4 5, Technika mocowania kabli i przewodów I ABB

64 Col-Ty Wyposażenie Opaski montażowe do dużych obciążeń - Uchwyt ścienny do otworu Ø 8 mm - Po wywierceniu otworu wbić uchwyt przy użyciu młotka 63 Materiał Poliamid 11/12 Zakres temperatur Od -40 C do +80 C Czarny Klasa palności UL 94 HB Pozostałe właściwości Odporne na promieniowanie UV Kod produktu L Ød1 S H I F f Ilość [mm] [mm] [mm] [mm] [mm] [mm] [mm] [sztuk] CT ,1 9,6 13,2 16 6,3 9,5 2,4 100 ABB I Technika mocowania kabli i przewodów 63

65 64 64 Technika mocowania kabli i przewodów I ABB

66 Spis treści Opaski zaciskowe ze stali nierdzewnej Wysokiej jakości opaski zaciskowe Ty-Rap Opaski zaciskowe z tworzywa sztucznego Opaski zaciskowe ze stali nierdzewnej Właściwości i zalety 68 Opaski z zatrzaskiem kulkowym Standardowe szerokości, niepowlekane 70 Opaski z zatrzaskiem kulkowym Standardowe szerokości, całkowicie powlekane 71 Opaski z zatrzaskiem kulkowym Opaski zaciskowe do dużych obciążeń, niepowlekane 72 Opaski z zatrzaskiem kulkowym Opaski zaciskowe do dużych obciążeń, całkowicie powlekane 73 Opaski perforowane niepowlekane 74 Opaski perforowane całkowicie powlekane 75 Opaski taśmowe 76 Opaski rozpinane 77 System oznakowania ze stali nierdzewnej 78 Taśmy zaciskowe zwijane na szpuli z osobno mocowanymi główkami 79 Uchwyty mocujące 80 Tabele doboru i specyfikacje 81 Uchwyty mocujące i wyposażenie Systemy ochrony kabli i przewodów Narzędzia do opasek zaciskowych Specyfikacje materiałowe ABB I Technika mocowania kabli i przewodów 65

67 Wprowadzenie Opaski zaciskowe ze stali nierdzewnej Technika mocowania kabli i przewodów I ABB

68 Ty-Met Opaski zaciskowe ze stali nierdzewnej Opaski zaciskowe ze stali nierdzewnej Opaski zaciskowe ze stali nierdzewnej Ty-Met są najlepszym rozwiązaniem do mocowania przewodów i kabli w obszarach niebezpiecznych i ciężkich warunkach pracy, wewnątrz i na zewnątrz budynków, występujących w przemyśle petrochemicznym i przetwórstwa żywności, elektrowniach, kopalniach, stoczniach, instalacjach morskich i innych środowiskach agresywnych. 67 Opaski zaciskowe ze stali nierdzewnej TY-Met charakteryzują się wysoką wytrzymałością mechaniczną oraz odpornością chemiczną i temperaturową. Opaski są dostępne w kilku różnych typach: - Z zatrzaskiem kulkowym: szybki i niezawodny mechanizm samoblokujący - Perforowane: łatwy montaż i mechanizm blokujący o dużej sile mocowania - Taśmowe: w wersji wstępnie zmontowanej lub zwijanej na szpuli z osobno mocowaną główką - Rozpinane: możliwość demontażu i ponownego użycia - Identyfikacja przewodów: trwałe oznakowanie w trudnych i ekstremalnych warunkach pracy - Stosowanie taśmy zwijanej na szpuli z osobno montowanymi główkami zapewnia efektywny kosztowo montaż bez niepotrzebnych odpadów Opaski zaciskowe Ty-Met posiadają międzynarodowe certyfikaty, takie jak UL, Germanischer Lloyd, Lloyd's Register i Det Norske Veritas. Wszystkie typy są dostępne w wykonaniu ze stali nierdzewnej klasy 316 (dodatkowo odpornej na korozję w wodzie morskiej) Dostępne w wersji niepowlekanej (do zastosowań w wysokich temperaturach) lub wykonaniu całkowicie pokrytym nietoksyczną powłoką bez halogenków, zapewniającą najwyższą ochronę przewodów i rąk instalatora oraz zwiększoną izolację pomiędzy różnymi rodzajami materiałów. Ofertę produktową uzupełnia zestaw dedykowanych narzędzi ręcznych ABB I Technika mocowania kabli i przewodów 67

69 Właściwości i zalety Opaski zaciskowe ze stali nierdzewnej 68 Opaski z zatrzaskiem kulkowym Łatwy montaż i mechanizm blokujący o dużej sile zacisku (ze stalową kulką) Kątowa/zaokrąglona końcówka zapewniająca bezpieczne obchodzenie się i łatwe wsuwanie Zaokrąglone krawędzie i gładkie powierzchnie do szybkiego i bezpiecznego montażu ręcznego Niepowlekane lub całkowicie pokryte nietoksycznym poliestrem, bez halogenków Opaski perforowane Samoblokujący mechanizm (zapadka i zębatka) Odporne na promieniowanie UV Duża szczelina na końcówce opaski umożliwia użycie do zaciskania narzędzia z zaczepem Odporne na wysokie temperatury Niskoprofilowa, płaska główka (bez ostrych krawędzi) zapewnia łatwy i bezpieczny montaż Niepowlekane lub całkowicie pokryte nietoksycznym poliestrem, bez halogenków Elastyczne w niskich temperaturach Opaski rozpinane Unikalna konstrukcja z klamrą umożliwia demontaż i ponowne użycie Odporne na warunki atmosferyczne Odporne na ogień Możliwość montażu ręcznego lub w razie potrzeby z użyciem narzędzia z zaczepem umieszczanym w dużej szczelinie wykonanej na końcówce opaski Odporne na chemikalia Dodatkowe zakładki boczne mogą być odgięte na zamocowanej opasce w celu zwiększenia wytrzymałości na zerwanie Całkowicie pokryte nietoksycznym poliestrem, bez halogenków Odporne na promieniowanie 68 Technika mocowania kabli i przewodów I ABB

70 Identyfikacja przewodów Trwały sposób oznakowania do trudnych i ekstremalnych warunków pracy, wewnątrz i na zewnątrz budynków 69 Uchwyty do oznaczników kablowych dla 6, 10 lub 16 oznaczników Uchwyty do oznaczników kablowych można zamocować przy użyciu opasek ze stali nierdzewnej Ty-Met Oznaczniki kablowe i uchwyty wykonane są z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej Wytłoczone oznaczniki są łatwe do odczytania, nawet w przypadku zabrudzenia kurzem, farbą lub zanieczyszczeniami Oznaczniki można mocować na uchwytach lub bezpośrednio na opaskach ze stali nierdzewnej Ty-Met Taśmy zaciskowe zwijane na szpuli z osobno mocowanymi główkami Taśmy i osobne główki wykonane są z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej Dopasowane, łatwe w montażu główki Dostępne w 5 szerokościach do 19,1 mm, do szerokiego zakresu zastosowań Szpule z taśmą o długości 25 metrów zapewniają efektywne kosztowo i elastyczne mocowanie obiektów o dowolnych rozmiarach i kształtach Taśmy są całkowicie powlekane nietoksycznym polipropylenem, bez halogenków ABB I Technika mocowania kabli i przewodów 69

71 Opaski z zatrzaskiem kulkowym Standardowe szerokości, niepowlekane Opaski zaciskowe ze stali nierdzewnej 70 Opaski zaciskowe ze stali nierdzewnej z zatrzaskiem kulkowym firmy ABB są samoblokujące się i nie wymagają czasochłonnego zagniatania czy zaginania. - Mechanizm blokujący o dużej sile zacisku (z kulką ze stali nierdzewnej) - Szybki, łatwy i niezawodny montaż - Standardowe szerokości (od 4,6 do 7,9 mm) przeznaczone do większości zastosowań wewnątrz i na zewnątrz budynków - Wersja niepowlekana przeznaczona jest do obszarów o wysokich temperaturach pracy - Dostępne 2 klasy niemagnetycznej stali nierdzewnej: klasa 304 do standardowych zastosowań i klasa 316 z dodatkową odpornością na korozję w wodzie morskiej - Zastosowanie: do mocowania przewodów i rur w obszarach niebezpiecznych i ciężkich warunkach pracy występujących w przemyśle petrochemicznym i przetwórstwa żywności, elektrowniach, kopalniach, stoczniach, instalacjach morskich i innych środowiskach agresywnych Materiał A. Stal nierdzewna, niemagnetyzująca klasy 304 B. Stal nierdzewna, niemagnetyzująca klasy 316 Zakres temperatur Od -80 C do +300 C Metaliczny Klasa palności Całkowicie niepalne Pozostałe właściwości Odporne na promieniowanie UV Kod produktu Kod produktu Długość Szerokość Stal nierdzewna Stal nierdzewna Grubość materiału Ø wiązki L W od... do Min. wytrzymałość na zerwanie [mm] [mm] [mm] [mm] [N] [sztuk] YLS A YLS B 100 4,6 0, YLS A YLS B 125 4,6 0, YLS A YLS B 150 4,6 0, YLS A YLS B 200 4,6 0, YLS A YLS B 300 4,6 0, YLS A YLS B 360 4,6 0, YLS A YLS B 520 4,6 0, YLS A YLS B 680 4,6 0, YLS A YLS B 840 4,6 0, YLS A YLS B ,6 0, YLS A YLS B ,6 0, YLS A YLS B ,6 0, CT3 YLS A YLS B 100 7,9 0, CT6 YLS A YLS B 125 7,9 0, YLS A YLS B 150 7,9 0, YLS A YLS B 200 7,9 0, YLS A YLS B 300 7,9 0, YLS A YLS B 360 7,9 0, YLS A YLS B 520 7,9 0, YLS A YLS B 680 7,9 0, YLS A YLS B 840 7,9 0, YLS A YLS B ,9 0, YLS A YLS B ,9 0, YLS A YLS B ,9 0, Ilość Narzędzia E Technika mocowania kabli i przewodów I ABB * * TYPE APPROV ED * PRODUKTY Z CERTYFIKACJĄ TYPU * * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego

72 Opaski z zatrzaskiem kulkowym Standardowe szerokości, całkowicie powlekane Opaski zaciskowe ze stali nierdzewnej Opaski zaciskowe ze stali nierdzewnej z zatrzaskiem kulkowym firmy ABB są samoblokujące się i nie wymagają czasochłonnego zagniatania czy zaginania. - Mechanizm blokujący o dużej sile zacisku (z kulką ze stali nierdzewnej) - Szybki, łatwy i niezawodny montaż - Standardowe szerokości (od 4,6 do 7,9 mm) przeznaczone do większości zastosowań wewnątrz i na zewnątrz budynków - Wykonane z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej - Całkowicie powlekane nietoksyczną powłoką z poliestru, bez halogenków, zapewniającą najwyższą ochronę przewodów i rąk instalatora oraz zwiększoną izolację pomiędzy różnymi rodzajami materiałów. - Zastosowanie: do mocowania przewodów i rur w obszarach niebezpiecznych i ciężkich warunkach pracy, występujących w przemyśle petrochemicznym i przetwórstwa żywności, elektrowniach, kopalniach, stoczniach, instalacjach morskich i innych środowiskach agresywnych 71 Materiał Stal nierdzewna, niemagnetyzująca klasy 316 Powłoka Poliester Zakres temperatur Od -80 C do +150 C Czarny Klasa palności Całkowicie niepalne Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków, nietoksyczne Kod produktu: Długość Szerokość Grubość materiału Ø wiązki Min. wytrzymałość na zerwanie L W od... do [mm] [mm] [mm] [mm] [N] [sztuk] YLS BC 100 4,6 0, YLS BC 125 4,6 0, YLS BC 150 4,6 0, YLS BC 200 4,6 0, YLS BC 300 4,6 0, YLS BC 360 4,6 0, YLS BC 520 4,6 0, YLS BC 680 4,6 0, YLS BC 840 4,6 0, YLS BC ,6 0, YLS BC ,6 0, YLS BC ,6 0, CT3 YLS BC 100 7,9 0, CT6 YLS BC 125 7,9 0, YLS BC 150 7,9 0, YLS BC 200 7,9 0, YLS BC 300 7,9 0, YLS BC 360 7,9 0, YLS BC 520 7,9 0, YLS BC 680 7,9 0, YLS BC 840 7,9 0, YLS BC ,9 0, YLS BC ,9 0, YLS BC ,9 0, Ilość Narzędzia * TYPE APPROV ED * * * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego PRODUKTY Z CERTYFIKACJĄ TYPU ABB I Technika mocowania kabli i przewodów 71

73 Opaski z zatrzaskiem kulkowym Opaski zaciskowe do dużych obciążeń, niepowlekane Opaski zaciskowe ze stali nierdzewnej 72 Opaski zaciskowe ze stali nierdzewnej z zatrzaskiem kulkowym firmy ABB są samoblokujące się i nie wymagają czasochłonnego zagniatania czy zaginania. - Mechanizm blokujący o dużej sile zacisku (z kulką ze stali nierdzewnej) - Szybki, łatwy i niezawodny montaż - Wersja do dużych obciążeń (szerokości 12 mm i 16 mm) do ekstremalnych warunków pracy, wewnątrz i na zewnątrz budynków - Wersja niepowlekana, przeznaczona do obszarów o wysokich temperaturach pracy - Wykonane z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej - Zastosowanie: do mocowania przewodów i rur w obszarach niebezpiecznych i ciężkich warunkach pracy, występujących w przemyśle petrochemicznym i przetwórstwa żywności, elektrowniach, kopalniach, stoczniach, instalacjach morskich i innych środowiskach agresywnych Materiał Stal nierdzewna, niemagnetyzująca klasy 316 Zakres temperatur Od -80 C do +300 C Metaliczny Klasa palności Całkowicie niepalne Pozostałe właściwości Odporne na promieniowanie UV Kod produktu Długość Szerokość Materiał Ø wiązki Min. wytrzymałość na zerwanie L W od... do [mm] [mm] [mm] [mm] [N] [sztuk] YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, CT3 YLS B ,0 0, CT7 YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, CT7 YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, YLS B ,0 0, Ilość Narzędzia 72 Technika mocowania kabli i przewodów I ABB

74 Opaski z zatrzaskiem kulkowym Opaski zaciskowe do dużych obciążeń, całkowicie powlekane Opaski zaciskowe ze stali nierdzewnej Opaski zaciskowe ze stali nierdzewnej z zatrzaskiem kulkowym firmy ABB są samoblokujące się i nie wymagają czasochłonnego zagniatania czy zaginania. - Mechanizm blokujący o dużej sile zacisku (z kulką ze stali nierdzewnej) - Szybki, łatwy i niezawodny montaż - Wersja do dużych obciążeń (szerokości 12 mm i 16 mm) do ekstremalnych warunków pracy, wewnątrz i na zewnątrz budynków - Wykonane z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej - Całkowicie powlekane nietoksyczną powłoką z poliestru, bez halogenków, zapewniającą najwyższą ochronę przewodów i rąk instalatora oraz zwiększoną izolację pomiędzy różnymi rodzajami materiałów. - Zastosowanie: do mocowania przewodów i rur w obszarach niebezpiecznych i ciężkich warunkach pracy, występujących w przemyśle petrochemicznym i przetwórstwa żywności, elektrowniach, kopalniach, stoczniach, instalacjach morskich i innych środowiskach agresywnych 73 Materiał Stal nierdzewna, niemagnetyzująca klasy 316 Powłoka Poliester w kolorze czarnym Zakres temperatur Od -80 C do +150 C Klasa palności Całkowicie niepalne Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków, nietoksyczne Kod produktu: Długość Szerokość Materiał Ø wiązki Min. wytrzymałość na zerwanie L W od... do [mm] [mm] [mm] [mm] [N] [sztuk] YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, CT3 YLS BC ,0 0, CT7 YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, CT7 YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, YLS BC ,0 0, Ilość Narzędzia ABB I Technika mocowania kabli i przewodów 73

75 Opaski perforowane niepowlekane Opaski zaciskowe ze stali nierdzewnej 74 Perforowane opaski zaciskowe ze stali nierdzewnej firmy ABB posiadają płaska, niskoprofilową główkę do łatwego montażu. - Samoblokujący mechanizm (zapadka i zębatka) nie wymaga czasochłonnego zagniatania czy zaginania - Płaska, niskoprofilowa główka (bez ostrych krawędzi) zapewnia łatwy montaż - Wykonane z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej - Wersja niepowlekana do zastosowań w wysokich temperaturach - Zwiększona długość użytkowa opaski (szczeliny wykonane aż do krawędzi końcówki) umożliwia spinanie wiązek o większych średnicach - Duża szczelina na końcówce opaski umożliwia użycie do zaciskania narzędzia z zaczepem - Zastosowanie: Mocowanie przewodów i rur w obszarach niebezpiecznych i ciężkich warunkach pracy, wewnątrz i na zewnątrz budynków, występujących w przemyśle petrochemicznym i przetwórstwa żywności, elektrowniach, kopalniach, stoczniach, instalacjach morskich i innych środowiskach agresywnych Materiał Stal nierdzewna klasy 316 Powłoka Niepowlekane Zakres temperatur Od -80 C do +300 C Metaliczny Klasa palności Całkowicie niepalne Pozostałe właściwości Odporne na promieniowanie UV Kod produktu Długość Szerokość Materiał Ø wiązki Min. wytrzymałość na zerwanie Ilość Narzędzia L W od... do [mm] [mm] [mm] [mm] [N] [sztuk] YLD B 150 7,0 0, YLD B 225 7,0 0, YLD B 300 7,0 0, CT1-TB YLD B 450 7,0 0, CT2-TB YLD B 610 7,0 0, CT3 YLD B ,0 0, CT4-TB YLD B ,0 0, CT5 YLD B ,0 0, WT3S YLD B ,0 0, YLD B ,0 0, T * * * * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego TYPE APPROV ED PRODUKTY Z CERTYFIKACJĄ TYPU 74 Technika mocowania kabli i przewodów I ABB

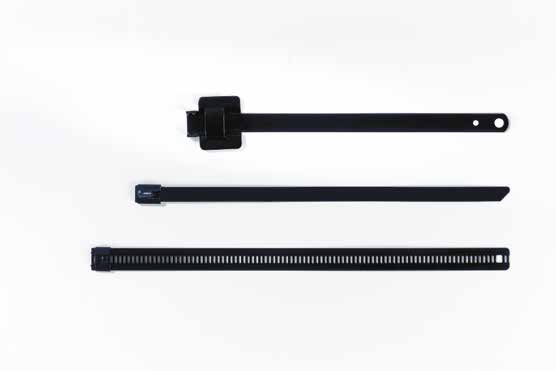

76 Opaski perforowane całkowicie powlekane Opaski zaciskowe ze stali nierdzewnej Perforowane opaski zaciskowe ze stali nierdzewnej firmy ABB posiadają płaska, niskoprofilową główkę do łatwego montażu. - Samoblokujący mechanizm (zapadka i zębatka) nie wymaga czasochłonnego zagniatania czy zaginania - Płaska, niskoprofilowa główka (bez ostrych krawędzi) zapewnia łatwy montaż - Wykonane z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej - Całkowicie powlekane nietoksyczną powłoką z poliestru, bez halogenków, zapewniającą najwyższą ochronę przewodów i rąk instalatora oraz zwiększoną izolację pomiędzy różnymi rodzajami materiałów. - Zwiększona długość użytkowa opaski (szczeliny wykonane aż do krawędzi końcówki) umożliwia spinanie wiązek o większych średnicach - Duża szczelina na końcówce opaski umożliwia użycie do zaciskania narzędzia z zaczepem - Zastosowanie: Mocowanie przewodów i rur w obszarach niebezpiecznych i ciężkich warunkach pracy, wewnątrz i na zewnątrz budynków, występujących w przemyśle petrochemicznym i przetwórstwa żywności, elektrowniach, kopalniach, stoczniach, instalacjach morskich i innych środowiskach agresywnych 75 Materiał Stal nierdzewna klasy 316 Powłoka Poliester Zakres temperatur Od -80 C do +150 C Czarny Klasa palności Całkowicie niepalne Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków, nietoksyczne Kod produktu Długość Szerokość Materiał Ø wiązki Min. wytrzymałość na zerwanie L W od... do Ilość [mm] [mm] [mm] [mm] [N] [sztuk] Narzędzia YLD BC 150 7,0 0, YLD BC 225 7,0 0, YLD BC 300 7,0 0, YLD BC 450 7,0 0, CT1-TB YLD BC 610 7,0 0, CT2-TB YLD BC ,0 0, CT3 YLD BC ,0 0, CT4-TB YLD BC ,0 0, CT5 YLD BC ,0 0, WT3S YLD BC ,0 0, T * * * * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego TYPE APPROV ED PRODUKTY Z CERTYFIKACJĄ TYPU ABB I Technika mocowania kabli i przewodów 75

77 Opaski taśmowe Opaski zaciskowe ze stali nierdzewnej 76 Opaski taśmowe posiadają niezawodny mechanizm samoblokujący i są dostępne w wykonaniu ciętym na długość i wstępnie zmontowanym lub w postaci taśmy zwijanej na szpuli z osobno montowanymi główkami - Samoblokujący mechanizm (zapadka i zębatka) nie wymaga czasochłonnego zagniatania czy zaginania - Główka i taśma wykonane z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej - Wersja niepowlekana do zastosowań w wysokich temperaturach - Dostępne w wersji wstępnie zmontowanej o długościach do 728 mm lub w postaci 2 szpul zawierających taśmę o długości 152,4 metrów każda z osobno montowanymi główkami (zamawiane dodatkowo), zapewniających efektywne kosztowo (brak odpadów) mocowanie obiektów o dowolnych rozmiarach i kształtach - Zastosowanie: do mocowania przewodów i rur w obszarach niebezpiecznych i ciężkich warunkach pracy, występujących w przemyśle petrochemicznym i przetwórstwa żywności, elektrowniach, kopalniach, stoczniach, instalacjach morskich i innych środowiskach agresywnych Materiał Stal nierdzewna klasy 316 Powłoka Niepowlekane Zakres temperatur Od -80 C do +300 C Metaliczny Klasa palności Całkowicie niepalne Pozostałe właściwości Odporne na promieniowanie UV Kod produktu Długość Szerokość Maks. Min. wytrzymałość Ilość Narzędzia L W Ø wiązki na zerwanie [mm] [mm] [mm] [N] [sztuk] PASKI WSTĘPNIE ZMONTOWANE TYS , CT1-TB, CT2-TB, TYS , CT3, CT4-TB, TYS , CT5, WT3S TYS , TAŚMA NA SZPULI TYS ,8 m (2 szpule o dł. 152,4 m) 7,9 Dowolna 890 CT1-TB, CT2-TB, CT3, CT4-TB, CT5, WT3S Osobne główki TYS5200H Technika mocowania kabli i przewodów I ABB

78 Opaski rozpinane Opaski zaciskowe ze stali nierdzewnej Rozpinane opaski zaciskowe ze stali nierdzewnej firmy ABB posiadają unikalną konstrukcję z klamrą umożliwiającą demontaż i ponowne użycie. - Łatwo rozpinane do wielokrotnego stosowania - Wykonane z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej - Całkowicie pokryte nietoksyczną powłoką z poliestru, bez halogenków, zapewniającą najwyższą ochronę przewodów i rąk instalatora oraz zwiększoną izolację pomiędzy różnymi rodzajami materiałów - Możliwość montażu ręcznego, lub w razie potrzeby narzędzia z zaczepem mocowanym w szczelinie w końcówce opaski - Dodatkowe zakładki boczne mogą być odgięte na zamocowanej opasce w celu zwiększenia wytrzymałości na zerwanie - Zastosowanie: Mocowanie przewodów i rur w obszarach niebezpiecznych i ciężkich warunkach pracy, wewnątrz i na zewnątrz budynków, występujących w przemyśle petrochemicznym i przetwórstwa żywności, elektrowniach, kopalniach, stoczniach, instalacjach morskich i innych środowiskach agresywnych 77 Materiał Stal nierdzewna klasy 316 Powłoka Poliester Zakres temperatur Od -80 C do +150 C Czarny Klasa palności Całkowicie niepalne Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków, nietoksyczne Kod produktu Długość Szerokość L W od... do Materiał Ø wiązki Min. wytrzymałość na zerwanie Ilość [mm] [mm] [mm] [mm] [N] [sztuk] Narzędzia YRL BC 150 5,0 0, (1334 dla DNV) 100 YRL BC 230 5,0 0, (1334 dla DNV) 100 YRL BC 330 5,0 0, (1334 dla DNV) 100 YRL BC 450 5,0 0, (1334 dla DNV) 100 YRL BC 650 5,0 0, (1334 dla DNV) 100 CT1-TB YRL BC ,0 0, (2000 dla DNV) 100 CT2-TB YRL BC ,0 0, (2000 dla DNV) 100 CT4-TB YRL BC ,0 0, (2000 dla DNV) 100 YRL BC ,0 0, (2000 dla DNV) 100 YRL BC ,0 0, (2000 dla DNV) 100 YRL BC ,0 0, (2000 dla DNV) 100 YRL BC ,0 0, (2000 dla DNV) 100 T * * * * Niektóre aprobaty mogą nie dotyczyć wszystkich produktów. Informacje o wyłączeniach z aprobat można uzyskać u lokalnego przedstawiciela handlowego TYPE APPROV ED PRODUKTY Z CERTYFIKACJĄ TYPU ABB I Technika mocowania kabli i przewodów 77

79 System oznakowania ze stali nierdzewnej Opaski zaciskowe ze stali nierdzewnej 78 Nowy system umożliwiający trwałe oznakowanie przewodów do stosowania w trudnych i ekstremalnych warunkach pracy, wewnątrz i na zewnątrz budynków. - Oznaczniki z wytłoczonymi znakami (litery, cyfry i symbole) - Wytłoczone znaki wystają ponad powierzchnię oznacznika, dzięki czemu są łatwe do odczytania, nawet w przypadku zabrudzenia kurzem, farbą lub zanieczyszczeniami - Uchwyty do oznaczników kablowych dla 6, 10 lub 16 oznaczników - Oznaczniki kablowe i uchwyty wykonane są z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej - Oznaczniki można umieszczać na uchwytach do oznaczników (mocowanych opaskami ze stali nierdzewnej Ty-Met ) lub bezpośrednio na opaskach ze stali nierdzewnej Ty-Met o szerokości do 7,9 mm Kod produktu Opis L W H T Opakowanie [mm] [mm] [mm] [mm] [sztuk] Kod produktu Opis L W H T Opakowanie [mm] [mm] [mm] [mm] [sztuk] OZNACZNIKI Z WYTŁOCZONYMI ZNAKAMI, NIEPOWLEKANE YID-CHAR-A Litera A 9,2 8 2,5 0, YID-CHAR-U Litera U 9,2 8 2,5 0, YID-CHAR-B Litera B 9,2 8 2,5 0, YID-CHAR-V Litera V 9,2 8 2,5 0, YID-CHAR-C Litera C 9,2 8 2,5 0, YID-CHAR-W Litera W 9,2 8 2,5 0, YID-CHAR-D Litera D 9,2 8 2,5 0, YID-CHAR-X Litera X 9,2 8 2,5 0, YID-CHAR-E Litera E 9,2 8 2,5 0, YID-CHAR-Y Litera Y 9,2 8 2,5 0, YID-CHAR-F Litera F 9,2 8 2,5 0, YID-CHAR-Z Litera Z 9,2 8 2,5 0, YID-CHAR-G Litera G 9,2 8 2,5 0, YID-CHAR-1 Cyfra 1 9,2 8 2,5 0, YID-CHAR-H Litera H 9,2 8 2,5 0, YID-CHAR-2 Cyfra 2 9,2 8 2,5 0, YID-CHAR-I Litera I 9,2 8 2,5 0, YID-CHAR-3 Cyfra 3 9,2 8 2,5 0, YID-CHAR-J Litera J 9,2 8 2,5 0, YID-CHAR-4 Cyfra 4 9,2 8 2,5 0, YID-CHAR-K Litera K 9,2 8 2,5 0, YID-CHAR-5 Cyfra 5 9,2 8 2,5 0, YID-CHAR-L Litera L 9,2 8 2,5 0, YID-CHAR-6 Cyfra 6 lub 9 9,2 8 2,5 0, YID-CHAR-M Litera M 9,2 8 2,5 0, YID-CHAR-7 Cyfra 7 9,2 8 2,5 0, YID-CHAR-N Litera N 9,2 8 2,5 0, YID-CHAR-8 Cyfra 8 9,2 8 2,5 0, YID-CHAR-O Litera O 9,2 8 2,5 0, YID-CHAR-BLANK Puste pole 9,2 8 2,5 0, YID-CHAR-P Litera P 9,2 8 2,5 0, YID-CHAR-PLUS Symbol + 9,2 8 2,5 0, YID-CHAR-Q Litera Q 9,2 8 2,5 0, YID-CHAR-MINUS Symbol - 9,2 8 2,5 0, YID-CHAR-R Litera R 9,2 8 2,5 0, YID-CHAR-SLASH Symbol / 9,2 8 2,5 0, YID-CHAR-S Litera S 9,2 8 2,5 0, YID-CHAR-EARTH Symbol 9,2 8 2,5 0, YID-CHAR-T Litera T 9,2 8 2,5 0, YID-CHAR-SINE Symbol ~ 9,2 8 2,5 0, Aby uzyskać cyfrę 9 (dziewięć), użyć cyfry 6 (sześć) odwróconej do góry nogami, jako cyfry 0 (zero) użyć litery O C W L T Kod produktu Opis L W T C Opakowanie [mm] [mm] [mm] [mm] [sztuk] UCHWYTY DO OZNACZNIKÓW KABLOWYCH, NIEPOWLEKANE YID-STRIP-6 Uchwyty do 6 oznaczników kablowych 93 7,9 0, YID-STRIP-10 Uchwyty do 10 oznaczników kablowych 133 7,9 0, YID-STRIP-16 Uchwyty do 16 oznaczników kablowych 188 7,9 0, Uchwyty do oznaczników kablowych można zamocować przy użyciu opasek ze stali nierdzewnej Ty-Met o szerokości do 7,9 mm T L H W 78 Technika mocowania kabli i przewodów I ABB

80 Taśmy zaciskowe zwijane na szpuli z osobno mocowanymi główkami Opaski zaciskowe ze stali nierdzewnej Rozszerzony zakres taśm zwijanych na szpuli, z osobno montowanymi główkami do efektywnego kosztowo montażu bez niepotrzebnych odpadów - Taśmy i główki są wykonane z odpornej na korozję stali nierdzewnej klasy 316 o wysokiej wytrzymałości mechanicznej i chemicznej - Taśmy są całkowicie pokryte nietoksyczną powłoką z czarnego polipropylenu, bez halogenków, zapewniającą najwyższą ochronę przewodów i rąk instalatora oraz zwiększoną izolację pomiędzy różnymi rodzajami materiałów - Efektywne kosztowo i elastyczne: szpule z taśmą o długości 25 metrów umożliwiają mocowanie obiektów o dowolnych rozmiarach i kształtach - Osobno zamawiane główki są łatwe w montażu - Dostępne w 5 szerokościach do 19,1 mm, do szerokiego zakresu zastosowań 79 Informacje techniczne Materiał Stal nierdzewna, niemagnetyzująca klasy 316 Powłoka Polipropylen Taśmy i główki: metaliczny Powłoka: czarny Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków, nietoksyczne Kod produktu W1 W2 T1 T2 Długość Narzędzia [mm] [mm] [mm] [mm] [m] TAŚMY ZWIJANE NA SZPULACH, CAŁKOWICIE POKRYTE POWŁOKĄ Z POLIPROPYLENU YBR BC 6,4 7,2 0,48 1,25 25 YBR BC 9,5 10,3 0,48 1,25 25 YBR BC 12,7 13,5 0,48 1,25 25 CT8 YBR BC 15,9 16,7 0,48 1,25 25 YBR BC 19,1 18,9 0,48 1,25 25 T2 W1 W2 T1 L Kod produktu Długość Szerokość Ilość L W [mm] [mm] [sztuk] OSOBNO MONTOWANE GŁÓWKI, NIEPOWLEKANE YBRH-6.4 9,3 15,9 100 YBRH ,0 15,9 100 YBRH ,5 22,3 100 YBRH ,4 22,3 100 YBRH ,7 22,3 100 L W ABB I Technika mocowania kabli i przewodów 79

81 Uchwyty mocujące Opaski zaciskowe ze stali nierdzewnej 80 - Uchwyty mocujące wykonane są z odpornej na korozję stali nierdzewnej klasy Wersja niepowlekana do zastosowań w wysokich temperaturach (od -80 C do +300 C) Kod produktu Długość L Szerokość W Wymiar A Średnica otworu montażowego Do opasek ze stali nierdzewnej o szerokości do [mm] [mm] [mm] [mm] [mm] [sztuk] TCS25 57,1 25,4 31,8 6,7 (x2) 8,7 50 Ilość 80 Technika mocowania kabli i przewodów I ABB

82 Tabele doboru i specyfikacje Opaski zaciskowe ze stali nierdzewnej Typ Materiał Powłoka Seria Kształt Zakres Opakowanie Ilość Szerokość Długość [mm] [mm] Opaski z zatrzaskiem kulkowym Klasa 304 Bez powłoki YLS-4.6- A 4, Torebka 100 szt. opasek w torebce Stal nierdzewna YLS-7.9- A 7, Torebka 100 szt. opasek w torebce Klasa 316 Bez powłoki YLS-4.6- B 4, Torebka 100 szt. opasek w torebce Stal nierdzewna YLS-7.9- B 7, Torebka 100 szt. opasek w torebce Poliester YLS-4.6- BC 4, Torebka 100 szt. opasek w torebce YLS-7.9- BC 7, Torebka 100 szt. opasek w torebce Opaski z zatrzaskiem kulkowym, Klasa 316 Bez powłoki YLS-12- B 12, Torebka 50 /25 szt. opasek w torebce do dużych obciążeń Stal nierdzewna YLS-16- B 16, Torebka 50 /25 szt. opasek w torebce Poliester YLS-12- BC 12, Torebka 50 /25 szt. opasek w torebce YLS-16- BC 16, Torebka 50 /25 szt. opasek w torebce Opaski perforowane Klasa 316 Bez powłoki YLD-7- -B 7, Torebka 100 szt. opasek w torebce Stal nierdzewna YLD-12- -B 12, Torebka 100 szt. opasek w torebce Poliester YLD-7- -BC 7, Torebka 100 szt. opasek w torebce YLD-12- -BC 12, Torebka 100 szt. opasek w torebce Opaski taśmowe Stal nierdzewna klasy 316 Bez powłoki TYS8 do TYS28 Paski wstępnie zmontowane 7, Torebka 50 szt. opasek w torebce 81 TYS1000 Pasek na rolce 7,9 152,4 m Szpula (1) 304,8 m (2 x 152,4 m) TYS5200H Główki 7,9 Torebka 50 sztuk w torebce Opaski rozpinane Klasa 316 Poliester YRL-5- -BC 5, Torebka 100 szt. opasek w torebce Stal nierdzewna YRL-10- -BC 10, Torebka 100 szt. opasek w torebce System oznakowania Stal nierdzewna klasy 316 Bez powłoki YID-CHAR- Znaki Wszystkie litery i cyfry + 6 symboli Torebka 100 sztuk w torebce YID-STRIP- Paski Torebka 100 sztuk w torebce Taśmy zaciskowe zwijane na szpuli z osobno mocowanymi główkami Stal nierdzewna klasy 316 Polipropylen YBR- -BC Taśmy 6,4-9,5-12,7-15,9-19,1 Bez powłoki YBRH- Główki 6,4 9,5 12,7 Szpula (1) Torebka 25 metrów w szpuli 100 sztuk w torebce Szpula (1): Szpula w opakowaniu kartonowym ABB I Technika mocowania kabli i przewodów 81

83 82 82 Technika mocowania kabli i przewodów I ABB

84 Spis treści Uchwyty mocujące, obejmy do przewodów i inne elementy mocujące Wysokiej jakości opaski zaciskowe Ty-Rap Opaski zaciskowe z tworzywa sztucznego Opaski zaciskowe ze stali nierdzewnej Uchwyty mocujące i wyposażenie Informacje ogólne 86 Uchwyty mocujące 87 Obejmy do przewodów 109 Wyposażenie do przewodów płaskich 115 Systemy ochrony kabli i przewodów 118 Narzędzia do opasek zaciskowych Specyfikacje materiałowe ABB I Technika mocowania kabli i przewodów 83

85 Wprowadzenie Wyposażenie Technika mocowania kabli i przewodów I ABB

86 Wyposażenie do opasek Ty-Rap i Ty-Fast Wyposażenie Linię produktową opasek zaciskowych klasy premium firmy ABB uzupełnia szeroka oferta uchwytów mocujących, obejm do przewodów oraz innych elementów mocujących, zapewniających profesjonalne rozwiązania do najbardziej wymagających zastosowań związanych z zarządzaniem instalacji. 85 Szeroki zakres dostępnych materiałów obejmuje wykonania ze standardowego Poliamidu 6.6 aż do wersji z wysokowytrzymałego fluoropolimeru ETFE przeznaczone do trudnych warunków pracy. Aby umożliwić dobór do różnych zastosowań, produkty te dostępne są w szerokim zakresie kształtów i konstrukcji oraz sposobów mocowania, począwszy od wersji samoprzylepnych aż do mocowanych klejem lub za pomocą śrub. Typowe zastosowania obejmują mocowanie okablowania w: - Szafach sterowniczych i urządzeniach sterujących maszyn i urządzeń - Urządzeniach biurowych i gospodarstwa domowego - Sprzęcie wojskowym i medycznym - Wyposażeniu oświetleniowym i elektronicznym Dzięki nowej serii uchwytów mocujących TC345 ABB oferuje wiodące w branży rozwiązania, które oferują większą użyteczność i wytrzymałość: - Nowe budowa i materiały zapewniają zwiększoną wytrzymałość - Specjalny klej przeznaczony do uchwytów z poliamidu ABB I Technika mocowania kabli i przewodów 85

87 Informacje ogólne Uchwyty mocujące i wyposażenie 86 Samoprzylepne uchwyty mocujące i obejmy do montażu za pomocą śrub lub nitów Główna różnica pomiędzy uchwytem mocującym i obejmą do przewodów polega na sposobie mocowania wiązki przewodów: obejmy są zaciskane bezpośrednio na wiązce, podczas gdy uchwyt wymaga użycia opaski zaciskowej do zamocowania wiązki. ABB oferuje szeroki zakres uchwytów mocujących i obejm do przewodów, które mogą być mocowane klejem samoprzylepnym, śrubami lub nitami. - Standardowy materiał: Poliamid Dostępne w różnych typach i wykonaniach materiałowych do różnych zastosowań - Dostępne w szerokim zakresie rozmiarów - Zakres temperatur pracy: od -40 C do +85 C (krótkotrwale do +105 C) - Niskoprofilowy kształt - Łatwe w montażu - Bardzo mocny i trwały klej - Tam, gdzie to wymagane, wyposażenie ABB posiada aprobatę UL - Samoprzylepne uchwyty mocujące umożliwiają montaż kabli i przewodów w miejscach, gdzie nie mogą być wiercone otwory montażowe - Umożliwiają mocowanie na podłożach wykonanych z różnych materiałów oraz trwałe łączenie tłoczonych tabliczek i płyt w przemyśle elektrotechnicznym Typowe powierzchnie - Tworzywo - Szkło - Drewno - Metal - Papier - Powierzchnie malowane - Ceramika 86 Technika mocowania kabli i przewodów I ABB

88 2-przelotowe Uchwyty mocujące - Do mocowania przelotowego opasek zaciskowych o szerokości do 7,6 mm - Możliwe jest jednoczesne zamocowanie w uchwycie dwóch opasek zaciskowych o szerokości do 4,8 mm - 4 dostępne wykonania materiałowe: standardowy poliamid 6.6 (bezbarwny), poliamid 6.6 odporny na promieniowanie UV (czarny), poliamid 6.6 odporny na ogień oraz fluoropolimer ETFE (akwamaryn) - Dostarczane w wykonaniu z klejem kauczukowym (z polimeru syntetycznego) na piance zamkniętokomórkowej (montaż: samoprzylepny lub śrubą) lub bez kleju samoprzylepnego (montaż: śrubą lub klejem dwuskładnikowym*): 87 TC347, TC347A, TC5347AR, TC347X i TC5347AX Materiał Poliamid 6.6 Zakres temperatur pracy Od -40 C do +85 C (wykonanie samoprzylepne: od 0 C do +65 C) Klasa palności UL 94 V-2 (patrz tabela) Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu TC347FR (odporne na ogień) Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Klasa palności UL 94 V-0 Bezbarwny Pozostałe właściwości Bez halogenków i silikonu TCZ347 (fluoropolimer) Materiał Fluoropolimer ETFE Zakres temperatur Od -46 C do +150 C Klasa palności UL 94 V-0 Akwamaryna Pozostałe właściwości Bez silikonu, obojętne dla większości rozpuszczalników i chemikaliów, hydrolitycznie stabilne, odporne na promieniowanie Kod produktu Sposób mocowania Wymiary Do opasek Średnica otworu montażowego Ilość L W H o szerokości do [mm] [mm] [mm] [mm] [mm] [sztuk] TC347 bezbarwny śrubą / klejem* 7,8 28,6 28,6 7,6 4,4 (2x) 1000 TC347X czarny, odp. na prom. UV śrubą / klejem* 7,8 28,6 28,6 7,6 4,4 (2x) 1000 TC347FR bezbarwny/odp. na ogień śrubą / klejem* 7,8 28,6 28,6 7,6 4,4 (2x) 1000 TCZ347 akwamaryna śrubą / klejem* 7,8 28,6 28,6 7,6 4,4 (2x) 500 TC347A bezbarwny samoprzylepny / śrubą 8,5 29,0 29,0 7,6 4,4 (2x) 1000 TC5347AR bezbarwny samoprzylepny / śrubą 8,5 29,0 29,0 7,6 4,4 (2x) 100 TC5347AX czarny, odp. na prom. UV samoprzylepny / śrubą 8,5 29,0 29,0 7,6 4,4 (2x) 100 * Mocowanie klejem = Produkt nr TC2PA (specyfikacje patrz strona 143) ABB I Technika mocowania kabli i przewodów 87

89 4-przelotowe wzmocnione Uchwyty mocujące 88 - Specjalna budowa i materiały zapewniają zwiększoną wytrzymałość - Niskoprofilowy kształt (wysokość: 5,1 mm) wymaga mniej przestrzeni i zmniejsza siły zginania działające na uchwyty mocujące - Stożkowe wloty ułatwiają wkładanie opasek zaciskowych - Dłuższe użebrowanie (aż do krawędzi uchwytu) zapewnia lepsze przyleganie - Specjalny klej (przeznaczony do uchwytów z poliamidu) zapewnia wysoką wytrzymałość na oderwanie - 2 rodzaje materiału samoprzylepnego: - na bazie kauczuku, zapewniający natychmiastową przyczepność (czas wiązania 15 minut) - na bazie akrylu, umożliwiający korektę położenia uchwytu (czas wiązania: 24 do 72 godzin) - Dwa otwory umożliwiające dodatkowe przykręcenie śrubami, jeżeli wymagane jest pewniejsze mocowanie - Dostarczane w kompletach 2 szt. w celu łatwego odklejania od podkładki ochronnej Materiał korpus Poliamid lub poliamid odporny na promieniowanie UV lub poliamid odporny na ogień (patrz tabela) Materiał klej samoprzylepny Na bazie kauczuku lub akrylu (patrz tabela) Zakres temperatur pracy Od -40 C do +85 C (wykonanie samoprzylepne: od 0 C do +65 C) Klasa palności UL 94 V-2 lub UL 94 V-0 (dla poliamidu odpornego na ogień) Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Sposób mocowania Wymiary Do Średnica Ilość opasek otworu montażowego L W H o szerokości do [mm] [mm] [mm] [mm] [mm] [sztuk] TC345 bezbarwny klejem* / śrubą 28,6 28,6 5,1 5,2 4, TC345A bezbarwny samoprzylepny (na bazie kauczuku) 28,6 28,6 5,1 5,2 4, / śrubami TC5345A bezbarwny samoprzylepny (na bazie kauczuku) 28,6 28,6 5,1 5,2 4,0 100 / śrubami TC345AX czarny, odporny na promieniowanie UV samoprzylepny (na bazie kauczuku) / śrubami 28,6 28,6 5,1 5,2 4, TC5345AX TC345AFR TC345AHTFR TC5345AHTFR czarny, odporny na promieniowanie UV bezbarwny/odporny na ogień bezbarwny/odporny na ogień bezbarwny/odporny na ogień samoprzylepny (na bazie kauczuku) / śrubami samoprzylepny (na bazie kauczuku) / śrubami samoprzylepny (na bazie akrylu) / śrubami samoprzylepny (na bazie akrylu) / śrubami * Mocowanie klejem = Produkt nr TC2PA (specyfikacje patrz strona 143) 28,6 28,6 5,1 5,2 4, ,6 28,6 5,1 5,2 4, ,6 28,6 5,1 5,2 4, ,6 28,6 5,1 5,2 4, Technika mocowania kabli i przewodów I ABB

90 4-przelotowe Uchwyty mocujące - Dostarczane w wykonaniu z klejem kauczukowym (z polimeru syntetycznego) na piance zamkniętokomórkowej lub bez kleju (montaż: śrubą lub klejem dwuskładnikowym*) - Dostępny w wykonaniu ze standardowego poliamidu 6.6 (bezbarwny) lub poliamidu 6.6 odpornego na promieniowanie UV (czarny) 89 Materiał Poliamid 6.6 * Zakres temperatur pracy Od -40 C do +85 C (wykonanie samoprzylepne: od 0 C do +65 C) Klasa palności UL 94 V-2 Bezbarwny lub czarny odporny na promieniowanie UV (patrz tabela) Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Sposób mocowania Zakres temperatur Wymiary Do opasek Średnica otworu montażowego L W H o szerokości do [mm] [mm] [mm] [mm] [mm] [sztuk] DO OPASEK O SZEROKOŚCI DO 3.0 MM TC050x050A bezbarwny samoprzylepny 0 C do +70 C 12,7 12,7 4,5 3, TC050x050A-C bezbarwny samoprzylepny 0 C do +70 C 12,7 12,7 4,5 3,0 100 TC050x050AX czarny, odporny na samoprzylepny 0 C do +70 C 12,7 12,7 4,5 3, promieniowanie UV TC050x050AX-C czarny, odporny na samoprzylepny 0 C do +70 C 12,7 12,7 4,5 3,0 100 promieniowanie UV DO OPASEK O SZEROKOŚCI DO 3.6 MM TC344 bezbarwny śrubą / klejem* -40 C do +85 C 19,1 19,1 4,9 3,6 3, TC5344 bezbarwny śrubą / klejem* -40 C do +85 C 19,1 19,1 4,9 3,6 3,0 100 TC344A bezbarwny samoprzylepny / śrubą 0 C do +70 C 19,1 19,1 4,9 3,6 3, TC5344AR bezbarwny samoprzylepny / śrubą 0 C do +70 C 19,1 19,1 4,9 3,6 3,0 100 TC344AX czarny, odporny na samoprzylepny / śrubą 0 C do +70 C 19,1 19,1 4,9 3,6 3, promieniowanie UV TC5344AX czarny, odporny na samoprzylepny / śrubą 0 C do +70 C 19,1 19,1 4,9 3,6 3,0 100 promieniowanie UV Ilość * Mocowanie klejem = Produkt nr TC2PA (specyfikacje patrz strona 143) ABB I Technika mocowania kabli i przewodów 89

91 4-przelotowe do szerokich opasek zaciskowych Uchwyty mocujące 90 - Dostarczane w wykonaniu z klejem kauczukowym (z polimeru syntetycznego) na piance zamkniętokomórkowej lub bez kleju (montaż: śrubą lub klejem dwuskładnikowym*) - Dostępny w wykonaniu ze standardowego poliamidu 6.6 (bezbarwny) lub poliamidu 6.6 odpornego na promieniowanie UV (czarny) Materiał Poliamid 6.6 * Zakres temperatur pracy Od -40 C do +85 C (wykonanie samoprzylepne: od 0 C do +65 C) Klasa palności UL 94 V-2 Bezbarwny lub czarny odporny na promieniowanie UV (patrz tabela) Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Sposób mocowania Zakres temperatur Wymiary Do opasek Średnica otworu montażowego L W H o szerokości do [mm] [mm] [mm] [mm] [mm] [sztuk] DO OPASEK O SZEROKOŚCI DO 7,9 MM (UCHWYT 38,1 MM x 38,1 MM) TC150x150 bezbarwny śrubą / klejem* -60 C do +85 C 38,1 38,1 7,4 7,9 4,3 500 TC150x150L bezbarwny śrubą / klejem* -60 C do +85 C 38,1 38,1 7,4 7,9 4,3 50 TC150x150A bezbarwny samoprzylepny / śrubą 0 C do +70 C 38,1 38,1 7,4 7,9 4,3 500 TC150x150A-L bezbarwny samoprzylepny / śrubą 0 C do +70 C 38,1 38,1 7,4 7,9 4,3 50 TC150x150AX czarny, odp. na p. UV samoprzylepny / śrubą 0 C do +70 C 38,1 38,1 7,4 7,9 4,3 500 TC150x150AX-L czarny, odp. na p. UV samoprzylepny / śrubą 0 C do +70 C 38,1 38,1 7,4 7,9 4,3 50 DO OPASEK O SZEROKOŚCI DO 7,9 MM (UCHWYT 50,8 MM x 50,8 MM) TC200x200 bezbarwny śrubą / klejem* -60 C do +85 C 50,8 50,8 7,4 7,9 4,3 500 TC200x200L bezbarwny śrubą / klejem* -60 C do +85 C 50,8 50,8 7,4 7,9 4,3 50 TC200x200A bezbarwny samoprzylepny / śrubą 0 C do +70 C 50,8 50,8 7,4 7,9 4,3 500 TC200x200A-L bezbarwny samoprzylepny / śrubą 0 C do +70 C 50,8 50,8 7,4 7,9 4,3 50 TC200x200AX czarny, odp. na p. UV samoprzylepny / śrubą 0 C do +70 C 50,8 50,8 7,4 7,9 4,3 500 DO OPASEK O SZEROKOŚCI DO 19,1 MM (UCHWYT 50,8 MM x 50,8 MM) TC368 bezbarwny śrubą / klejem* -60 C do +85 C 50,8 50,8 6,6 19,1 4,3 500 TC368A bezbarwny samoprzylepny / śrubą 0 C do +70 C 50,8 50,8 6,6 19,1 4,3 500 Ilość * Mocowanie klejem = Produkt nr TC2PA (specyfikacje patrz strona 143) 90 Technika mocowania kabli i przewodów I ABB

92 Uchwyty niskoprofilowe Uchwyty mocujące - Niski profil - Łatwe w użyciu - Samoprzylepne lub mocowane klejem dwuskładnikowym 91 Materiał Poliamid 6.6 Zakres temperatur pracy Od -40 C do +85 C (wykonanie samoprzylepne: od 0 C do +65 C) Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu, odporne na promieniowanie UV (czarne) Kod produktu Sposób mocowania Wymiary Do opasek Masa Ilość H T W L E F o szerokości do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC817-TB bezbarwny klejem* 4,8 11,0 11,0 4, TC342 bezbarwny klejem* 5,7 29,0 29,0 7,5 21,0 4, TC342X czarny, odporny na klejem* 5,7 29,0 29,0 7,5 21,0 4, promieniowanie UV TC342A bezbarwny samoprzylep. 5,7 0,8 29,0 29,0 7,5 21,0 4, TC5342A bezbarwny samoprzylep. 5,7 0,8 29,0 29,0 7,5 21,0 4, TC342A-X czarny, odporny na samoprzylep. 5,7 0,8 29,0 29,0 7,5 21,0 4, promieniowanie UV * Mocowanie klejem = Produkt nr TC2PA (specyfikacje patrz strona 143) ABB I Technika mocowania kabli i przewodów 91

93 Samoprzylepny uchwyt kołyskowy Uchwyty mocujące 92 - Do opasek zaciskowych o szerokości do 7,6 mm - Dostarczane w kompletach 2 szt. z klejem kauczukowym z polimeru syntetycznego na piance zamkniętokomórkowej - Możliwość dodatkowego zamocowania wkrętem samogwintującym M3,5 w celu pewniejszego mocowania Materiał Poliamid 6.6 Zakres temperatur pracy Od 0 C do + 65 C Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Sposób mocowania Samoprzylepny lub śrubą Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Wymiary Do opasek o szerokości Ilość H T L W do [mm] [mm] [mm] [mm] [mm] [sztuk] MCNY L bezbarwny 7,2 0,8 31,7 25,4 7,6 50 MCNY C bezbarwny 7,2 0,8 31,7 25,4 7,6 100 MCNY D bezbarwny 7,2 0,8 31,7 25,4 7,6 500 MCNY C czarny, odporny na promieniowanie UV 7,2 0,8 31,7 25,4 7,6 100 * Mocowanie klejem = Produkt nr TC2PA (specyfikacje patrz strona 143) Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. Szczelina 92 Technika mocowania kabli i przewodów I ABB

94 Uchwyt pryzmowy Uchwyty mocujące - Uchwyty do mocowania opasek zaciskowych z pryzmą - Do mocowania śrubą lub nitem - Pryzmowy kształt zapobiega obracaniu się wiązki w uchwycie - Duża siła mocowania dzięki kompaktowej konstrukcji - Nieprzewodzący prądu, niekorozyjny, odporny na paliwa, smary i większość chemikaliów materiał - Dostępne w wykonaniu z nylonu standardowego, odpornego na promieniowanie UV lub odpornego na wysokie temperatury w kolorze czarnym 93 Materiał Poliamid 6.6 lub poliamid 6.6 odporny na temperaturę Zakres temperatur pracy Od -40 C do +85 C (bezbarwne) od -40 C do +105 C (odporne na promieniowanie UV, czarne) Bezbarwny lub czarny, odporny na promieniowanie UV (patrz tabela) Sposób mocowania Śrubą Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu, odporne na promieniowanie UV (czarne) Kod produktu Wymiary Do opasek Średnica otworu montażowego Ilość H W L D o szerokości do [mm] [mm] [mm] [mm] [mm] [mm] [sztuk] TC140 bezbarwny 6,7 8,7 14,2 1,8 2,4 3,0 500 TC5140 bezbarwny 6,7 8,7 14,2 1,8 2,4 3,0 100 TC141 bezbarwny 7,5 11,1 17,0 2,3 4,8 3,8 500 TC5141 bezbarwny 7,5 11,1 17,0 2,3 4,8 3,8 100 TC142 bezbarwny 10,7 14,2 23,4 2,9 7,6 5,2 500 TC5142 bezbarwny 10,7 14,2 23,4 2,9 7,6 5,2 100 TC142X* czarny, odporny na promieniowanie 10,7 14,2 23,4 2,9 7,6 5,2 500 UV / odporny na temperaturę TC5142X* czarny, odporny na promieniowanie UV / odporny na temperaturę 10,7 14,2 23,4 2,9 7,6 5,2 100 * Brak aprobaty UL Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. ABB I Technika mocowania kabli i przewodów 93

95 Uchwyt pryzmowy Uchwyty mocujące 94 - Uchwyty do mocowania opasek zaciskowych z kształtką siodłową - Do mocowania śrubą lub nitem - Pryzmowy kształt zapobiega obracaniu się wiązki w uchwycie - Duża siła mocowania dzięki kompaktowej konstrukcji - Materiał nieprzewodzący prądu, niekorozyjny, odporny na paliwa, smary i większość chemikaliów - Dostępne w kolorze czarnym, odpornym na promieniowanie UV i odpornym na wysokie temperatury Materiał Poliamid 6.6 lub poliamid 6.6 odporny na wysokie temperatury Zakres temperatur pracy Od -40 C do +85 C (bezbarwne) od -40 C do +105 C (odporne na promieniowanie UV, czarne) Bezbarwny lub czarny, odporny na promieniowanie UV Sposób mocowania Śrubą lub nitem Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu, odporne na promieniowanie UV (czarne) Kod produktu Wymiary Do opasek Średnica Ilość H W L D o szerokości do [mm] [mm] [mm] [mm] [mm] [mm] [sztuk] SMNY D bezbarwny 7,1 9,8 15,2 4,7 4,8 4,2 500 SMNY D czarny, odporny na promieniowanie UV / odporny na temperaturę 7,1 9,8 15,2 4,7 4,8 4,2 500 Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. Szczelina 94 Technika mocowania kabli i przewodów I ABB

96 Uchwyt mocujący półokrągły Uchwyty mocujące Uchwyty mocujące półokrągłe umożliwiają mocowanie przewodów na 3 możliwe sposoby: - Przewody mogą być mocowane do płaskiej powierzchni, do której przykręcany jest uchwyt - Wiązki przewodów mogą być montowane równolegle względem siebie - Wiązki przewodów mogą być montowane prostopadle względem siebie Możliwość użycia do mocowania przedmiotów cylindrycznych o średnicach od 12,7 do 31,8 mm 95 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania Śrubą Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Do opasek o szerokości Średnica Masa Ilość H W L D do [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC92 14,3 15,1 15,1 12,7 31,8 4,8 3, Średnica od 12,7 do 31,8 mm D φ 3,9 mm Wiązka przewodów Uchwyt mocujący półokrągły ABB Opaski zaciskowe Ty-Rap ABB I Technika mocowania kabli i przewodów 95

97 Mini uchwyty mocujące przykręcane Uchwyty mocujące 96 - Kompaktowy kształt uchwytu - Do mocowania śrubą lub nitem - Łatwy w użyciu dzięki profilowanemu otworowi do wprowadzania opaski Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania Śrubą z łbem dociskowym Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Do opasek Średnica Masa Ilość H W L D o szerokości do [mm] [mm] [mm] [mm] [mm] [sztuk] [g/100] [sztuk] TC814-TB 4,8 9,5 19,1 2,0 4,8 3, TC112-TB 4,8 9,5 19,1 2,0 4,8 4, TC812-TB 4,8 9,5 19,1 2,0 4,8 5, Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. T & B E Technika mocowania kabli i przewodów I ABB

98 Mini uchwyty mocujące przykręcane Uchwyty mocujące - Bardzo niski profil - Do mocowania śrubą lub nitem - Łatwy w użyciu dzięki profilowanemu otworowi do wprowadzania opaski 97 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania Śrubą lub nitem Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Do opasek Średnica otworu montażowego Masa Ilość H W L o szerokości średnica D1 średnica D2 do [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC804-TB 2,4 7,9 10,2 2,4 2,3 4, TC104 2,4 7,9 10,3 2,4 3, TC102 3,2 12,7 19,1 4,8 4,4 8, TC502 3,2 12,7 19,1 4,8 4,4 8, TC804-TB TC104 TC102 E49405 ABB I Technika mocowania kabli i przewodów 97

99 Mocowane śrubą do szerokich opasek zaciskowych Uchwyty mocujące 98 - Bardzo niski profil - Do mocowania śrubą lub nitem - Łatwy w użyciu dzięki profilowanemu otworowi do wprowadzania opaski - Pewne mocowanie dzięki 2 otworom montażowym Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania 2 śrubami Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Do opasek Średnica Masa Ilość H W L D E o szerokości do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC815-TB 6,4 19,1 31,2 19,9 6,4 7,6 5, Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. E Technika mocowania kabli i przewodów I ABB

100 Mocowane śrubą do poprzecznego mocowania przewodów Uchwyty mocujące - Bardzo niski profil - Do mocowania śrubą lub nitem - Łatwy w użyciu dzięki profilowanemu otworowi do wprowadzania opaski - Możliwość poprzecznego zamocowania dwóch opasek zaciskowych w celu pewnego łączenia krzyżujących się przewodów 99 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania Śrubą lub nitem Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Do opasek o szerokości Średnica Masa Ilość H W L D E do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC828-TB 3,8 10,1 22,5 1,5 13,4 4,8 4, TC5828 3,8 10,1 22,5 1,5 13,4 4,8 4, E49405 ABB I Technika mocowania kabli i przewodów 99

101 Mocowane śrubą do poprzecznego mocowania przewodów Uchwyty mocujące przelotowe i 4-przelotowe uchwyty mocujące Kod produktu Sposób mocowania Szerokość Długość Do opasek o Otwór montażowy Ilość szerokości (2x) H D do [mm] [mm] [mm] [mm] [sztuk] TC5344A-NDT samoprzylepny*/śrubą 19,1 19,1 3, TC5344A-PDT samoprzylepny*/śrubą 19,1 19,1 3, TC344A-NDT samoprzylepny*/śrubą 19,1 19,1 3, TC5347A-NDT samoprzylepny*/śrubą ,6 4,4 100 TC5347A-PDT samoprzylepny*/śrubą ,6 4,4 100 TC347A-NDT samoprzylepny*/śrubą ,6 4, Uchwyt pryzmowy Kod produktu Sposób mocowania Szerokość Długość Do opasek o Średnica otworu Ilość szerokości montażowego H D do [mm] [mm] [mm] [mm] [sztuk] TC5141-NDT śrubą 11,1 17 4,8 3,8 100 TC5141-PDT śrubą 11,1 17 4,8 3,8 100 TC141-NDT śrubą 11,1 17 4,8 3,8 500 TC5142-NDT śrubą 14,2 23,4 7,6 5,2 100 TC5142-PDT śrubą 14,2 23,4 7,6 5,2 100 TC142-NDT śrubą 14,2 23,4 7,6 5,2 500 Mini uchwyty mocujące przykręcane Kod produktu Sposób mocowania Szerokość Długość Do opasek o szerokości Średnica otworu montażowego Ilość H D do średnica D1 średnica D2 [mm] [mm] [mm] [mm] [mm] [sztuk] TC5102-NDT śrubą 12,7 19,1 4,8 4,4 8,7 100 TC102-NDT śrubą 12,7 19,1 4,8 4,4 8, TC102-PDT śrubą 12,7 19,1 4,8 4,4 8, Uchwyty niskoprofilowe Kod produktu Sposób mocowania Szerokość Długość Do opasek o szerokości Ilość H D do [mm] [mm] [mm] [sztuk] TC5342A-NDT samoprzylepny* ,8 100 TC5342A-PDT samoprzylepny* ,8 100 TC342A-NDT samoprzylepny* , * Przygotowanie powierzchni: przed zamocowaniem uchwytu podłoże należy oczyścić preparatem czyszczącym na bazie alkoholu. Montaż: Powierzchnia, do której będzie mocowane wyposażenie, musi być czysta i sucha. W przypadku mocowania z użyciem syntetycznego kleju kauczukowego pozostawić na 15 minut do prawidłowego związania kleju i zapewnienia maksymalnej przyczepności. 100 Technika mocowania kabli i przewodów I ABB

102 - Bardzo niski profil - Do mocowania śrubą lub nitem - Łatwy w użyciu dzięki profilowanemu otworowi do wprowadzania opaski - Możliwość poprzecznego zamocowania dwóch opasek zaciskowych w celu uzyskania pewnych połączeń krzyżujących się przewodów 101 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania Śrubą lub nitem Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Do opasek Średnica Masa Ilość H W L D E o szerokości do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC826-TB 5,7 12,7 23,8 5,3 2,0 4,8 4, Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. E49405 Uchwyty mocujące podporowe, przykręcane Uchwyty mocujące - Pewne podparcie przewodów dzięki 2 otworom montażowym uchwytu - Możliwość mocowania śrubami lub nitami - Możliwość podwójnego mocowania przewodów lub na krzyż (dwoma opaskami zaciskowymi) - Możliwość mocowania przewodów równolegle lub przelotowo - Możliwość mocowania wiązek o dużych średnicach Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania 2 śrubami lub 2 nitami Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Do opasek Średnica Masa Ilość H W L G E F o szer. do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC106 25,4 19,1 25,4 12,7 4,6 16,5 7,6 3,3 (2x) TC109 11,1 9,9 14,3 7,1 1,7 7,0 4,8 2,4 (2x) E49405 ABB I Technika mocowania kabli i przewodów 101

103 Przykręcane uchwyty do mocowania wielu wiązek Uchwyty mocujące Uchwyty do mocowania opaskami zaciskowymi do 6 wiązek jednocześnie - Prowadzenie opaski podczas zakładania zapewnia szybki montaż Produkty nr TC1101 do TC Proste i wytrzymałe płaskie uchwyty do jednoczesnego mocowania wielu przewodów, wiązek lub innych komponentów - Zgodny z normą MIL (MS ) - Zgodny z normą VG (VG 95387, pkt 2) Produkty nr TC375 i TC376 - Do montażu pionowego i dwustronnego Produkty nr TC101 i TC103 - Wydłużony otwór mocujący na jednym końcu zapewnia większą elastyczność podczas montażu Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania 2 śrubami (1 śrubą dla produktów nr TC376 i TC375) Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu TC375 i TC376 Kod Wg normy produktu MIL Wymiary Maks. Do opasek H W L D E liczba wiązek o szer. do Średnica otworu montażowego [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC101 3,2 12,7 50,0 35,6 9,5 1 4,8 5, TC103 5,1 15,8 79,0 59,6 18,6 1 7,6 6, TC1101 MS ,2 12,7 44,0 31,8 9,5 1 4,8 3, TC1102 MS ,2 12,7 76,0 31,8 9,5 2 4,8 3, TC1103 MS ,2 12,7 108,0 31,8 9,5 3 4,8 3, TC1104 MS ,2 12,7 140,0 31,8 9,5 4 4,8 3, TC1105 MS ,2 12,7 171,0 31,8 9,5 5 4,8 3, TC1112 MS ,2 15,9 244,0 38,1 14,3 6 7,6 3, TC1113 MS ,2 15,9 53,3 38,1 14,3 1 7,6 3, TC1114 MS ,2 15,9 91,4 38,1 14,3 2 7,6 3, TC1115 MS ,2 15,9 130,0 38,1 14,3 3 7,6 3, TC1116 MS ,2 15,9 168,0 38,1 14,3 4 7,6 3, TC1117 MS ,2 15,9 206,0 38,1 14,3 5 7,6 3, TC375 19,1 17,5 93,0 6,4 5 4,8 4, TC376 17,0 17,5 44,0 6,4 2 4,8 4, Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. Masa Ilość TC TC1117 TC101 & TC103 E Technika mocowania kabli i przewodów I ABB

104 Odporne na warunki atmosferyczne do dużych obciążeń Uchwyty mocujące - Uchwyt do opasek zaciskowych do montażu na zewnątrz budynków - Mocne, odporne na warunki atmosferyczne i trwałe rozwiązanie do mocowania na zewnątrz budynków rur, przewodów, kabli, itp. 103 Produkty nr TC5358 i TC Wbudowany kołek do montażu w ścianach - Łatwy montaż: po wywierceniu otworu wystarczy wbić kołek przy użyciu młotka - Żebrowany kołek zapewnia wysoką wytrzymałość na wyrwanie i trwałość Produkty nr TC5355 do TC Mocowane śrubami - Ergonomiczny kształt zapewnia łatwe mocowanie Materiał Poliamid 6. 6 odporny na promieniowanie UV Zakres temperatur Od -40 C do +85 C Czarny Sposób mocowania Śrubą (dotyczy tylko produktów TC5355 do TC5357) Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Wymiary Do opasek Średnica otworu montażowego Masa Ilość H W L E F f o szerokości do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] UCHWYT KOŁYSKOWY TC ,9 19,1 44,5 11,1 28,6 12,7 4, TC ,9 19,1 44,5 11,1 28,6 12,7 5, TC ,9 19,1 44,5 11,1 28,6 12,7 6, KOŁEK ŚCIENNY TC ,8 9,9 9,9 7,1 5,6 2,3 4,8 6,4 (w ścianie) TC ,4 19,1 19,1 8,1 14,0 3,1 12,7 9,5 (w ścianie) TC5355-TC5356-TC5357 TC5358-TC5359 ABB I Technika mocowania kabli i przewodów 103

105 Uchwyty zatrzaskowe do mocowania jednostronnego Uchwyty mocujące Uchwyty zatrzaskowe do mocowania w obudowach, płytach czołowych, itp. - Wyposażone w zatrzask do mocowania oraz dwa otwory do opasek o szerokości 2,8 mm lub 4,8 mm - Niskoprofilowy kształt Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania Zatrzaskowy Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Grubość płyty Do opasek o szerokości H W G E F od... do do Średnica otworu montażowego [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC121-TB 10,4 11,2 3,4 2,0 6,1 0,1 3,2 2,4 lub 4,8 6, Masa Ilość E Technika mocowania kabli i przewodów I ABB

106 Uchwyty zatrzaskowe do montażu powierzchniowego Uchwyty mocujące - Uchwyty zatrzaskowe do mocowania w obudowach, płytach czołowych, itp. - Z zatrzaskiem mocującym do montażu powierzchniowego - Niskoprofilowy kształt 105 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny (TC823-TB i TC5823) Czarny, odporny na promieniowanie UV (TC823X) Sposób mocowania Zatrzaskowy Klasa palności UL 94 V-2 Pozostałe właściwości Odporne na promieniowanie UV (czarne), bez halogenków i silikonu Kod produktu Wymiary Grubość płyty Do opasek o otworu Średnica szerokości montażowego H W L G E F od... do do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC823-TB 16,8 11,1 11,1 3,6 5,1 5,8 0,1 3,2 4,8 6,2 6, TC ,8 11,1 11,1 3,6 5,1 5,8 0,1 3,2 4,8 6,2 6, TC823X* 16,8 11,1 11,1 3,6 5,1 5,8 0,1 3,2 4,8 6,2 6, Masa * Brak aprobaty UL Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. Ilość T&B E49405 ABB I Technika mocowania kabli i przewodów 105

107 Uchwyty mocowane nitem Uchwyty mocujące Uchwyt o kompaktowym kształcie ze zintegrowanym nitem - Łatwe w instalacji w otworach przelotowych i nieprzelotowych: wystarczy uderzyć młotkiem w rozprężną osłonę - Oznakowanie barwne uchwytów w zależności od średnicy otworu, w celu uniknięcia pomyłek Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C (patrz tabela) Sposób mocowania Nitowane Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod Wymiary Do opasek produktu o szerokości Średnica otworu montażowego W L F E G H J do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC116-TB czerwony 12,7 19,1 3,2 13,9 8,6 15 3,9 4,8 3,7 70, TC118-TB niebieski 12,7 19,1 3,2 13,9 8,6 15 4,5 4,8 4,4 71, TC120 żółty 12,7 19,1 3,2 13,9 8,6 15 5,2 4,8 4,9 71, Masa Ilość L E Technika mocowania kabli i przewodów I ABB

108 Uchwyty aluminiowe Uchwyty mocujące - Uchwyt mocujący o bardzo wysokiej wytrzymałości, mocowany do podłoża klejem, śrubą lub samoprzylepny - Niski profil - Miękki materiał umożliwia dopasowanie kształtu do dowolnego podłoża - Niewielka masa - Brak starzenia w bardzo wysokich temperaturach 107 Materiał Aluminium (3003, ASTMB-209) Zakres temperatur pracy Od -100 C do +450 C (wykonanie samoprzylepne: od 0 C do +65 C) Metaliczny Sposób mocowania Klejem (*) lub śrubą lub samoprzylepny Klasa palności Ogniotrwały Pozostałe właściwości Odporne na promieniowanie UV Kod produktu Średnica Wymiary Do opasek Sposób mocowania Masa H W L E F o szer. do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC105AP samoprzylepny / śrubą 3,8 13,2 25,4 4,8 0,8 4,8 4, TC105 śrubą 3,8 13,2 25,4 4,8 0,8 4,8 4, TC5105 śrubą 3,8 13,2 25,4 4,8 0,8 4,8 4, TC824-TB klej dwuskładnikowy* 3,8 9,5 34,9 0,8 4, * Mocowanie klejem = Produkt nr TC2PA (specyfikacje patrz strona 143) Ilość TC824-TB TC105 i TC105AP ABB I Technika mocowania kabli i przewodów 107

109 Elastyczne obejmy do przewodów odporne na wysokie temperatury Obejmy do przewodów Uformowana w obejmie podkładka zwiększa wytrzymałość i poprawia wygląd - Dzięki elastycznemu kształtowi obejmy idealnie nadają się do zastosowań w montażu - 14 dostępnych średnic i 2 szerokości z otworami montażowymi pod śruby M4 i M5 - Wytłoczony kod produktu ułatwia identyfikację - Do zastosowań zewnętrznych Materiał Poliamid 6.6 odporny na wysokie temperatury Zakres temperatur Od -40 C do +105 C Czarny Sposób mocowania Śrubą Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Ilość Średnica nominalna Średnica po E T W Z X D zamknięciu D1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [sztuk] W4NY C 3,17 2,89 8,46 1,02 9,52 4,24 6, W4NY C 4,76 4,36 9,02 1,02 9,52 4,24 5, W4NY C 6,34 5,94 9,70 1,02 9,52 4,24 4, W4NY C 7,93 7,54 10,71 1,02 9,52 4,24 5, W4NY C 9,52 9,11 11,53 1,02 9,52 4,24 5, W4NY C 12,69 12,29 12,45 1,02 9,52 4,24 6, W6NY C 14,28 13,90 16,68 1,52 12,69 5,15 5, W6NY C 15,87 15,46 16,17 1,52 12,69 5,15 7, W6NY C 17,46 17,06 17,63 1,52 12,69 5,15 8, W6NY C 19,04 18,64 18,44 1,52 12,69 5,15 8, W6NY C 20,63 20,24 19,71 1,52 12,69 5,15 8, W6NY C 22,22 21,81 18,62 1,52 12,69 5,15 7, W6NY C 25,39 24,99 22,38 1,52 12,69 5,15 7, W6NY D* 31,73 31,16 25,65 1,52 12,69 5,15 8, Dostępne również w opakowaniach 1000 szt. Informacje o innych dostępnych kolorach można uzyskać u lokalnego przedstawiciela handlowego. * Dostępne tylko w opakowaniu 500 szt. T 108 Technika mocowania kabli i przewodów I ABB

110 Perforowane obejmy do przewodów o regulowanej średnicy Obejmy do przewodów - Perforowana obejma do przewodów umożliwia łatwe rozpinanie i ponowne zaciskanie - Dostępne w prefabrykowanych długościach z klejem kauczukowym na piance zamkniętokomórkowej - Możliwość dodatkowego zamocowania śrubą w celu zwiększenia wytrzymałości na oderwanie 109 Materiał Poliamid 6.6 Zakres temperatur pracy Od 0 C do +65 C Szary Sposób mocowania Samoprzylepny lub śrubą Klasa palności UL 94 V-2 (obejma) Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary H W L S Zakres średnic wiązki Średnica otworu montażowego Ilość [mm] [mm] [mm] [mm] [mm] [mm] [sztuk] ULNY C 59, ,7 2, ULNY C 79, ,0 2, ULNY C 85, ,0 3, Informacje o innych dostępnych ilościach można uzyskać u lokalnego przedstawiciela handlowego. Otwór na śrubę ABB I Technika mocowania kabli i przewodów 109

111 Obejmy zapadkowe Obejmy do przewodów Rozpinane obejmy do opasek zaciskowych - Mocowanie samoprzylepne, śrubą lub nitem - Jednoczęściowa budowa ze zintegrowaną blokadą - Wewnętrzny kształt zabezpiecza wrażliwe przewody, światłowody, itp. - Wymaganą wysokość można ustawić w 3 lub 6 przestawieniach na ząbkowaniu - Duża powierzchnia podstawy i warstwa mocnego kleju gwarantuje wysoką przyczepność - Warstwa kleju jest naniesiona na piankę (o grubości 0,8 mm), co zapewnia trwałe mocowanie na różnych materiałach Materiał Poliamid 6.6 Zakres temperatur pracy Od -40 C do +85 C (wykonanie samoprzylepne: od 0 C do +65 C) Bezbarwny Sposób mocowania Samoprzylepny lub śrubą Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Sposób mocowania H H maks. min. Wymiary W L D E Wys. mocowanego obszaru od... do F Szer. mocowanego obszaru Średnica otworu montażowego [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC349A-TB samoprzylepny 14,5 11,5 25,0 25,0 2,7 6 8, (na bazie kauczuku) / śrubą TC349AN samoprzylepny 14,5 11,5 25,0 25,0 2,7 6 8, (na bazie akrylu) / śrubą TC5349A-TB samoprzylepny 14,5 11,5 25,0 25,0 2,7 6 8, (na bazie kauczuku) / śrubą TC350A-TB samoprzylepny 22,0 18,0 25,0 25,0 4,7 6 12,5 15 4, (na bazie kauczuku) / śrubą TC350AN samoprzylepny 22,0 18,0 25,0 25,0 4,7 6 12,5 15 4, (na bazie akrylu) / śrubą TC5350A-TB samoprzylepny 22,0 18,0 25,0 25,0 4,7 6 12,5 15 4, (na bazie kauczuku) / śrubą TC350 śrubą 21,3 17,2 25,0 25,0 4,0 6 12,5 15 4, TC5350 śrubą 21,3 17,2 25,0 25,0 4,0 6 12,5 15 4, Masa Ilość TC349A-TB TC349AN TC5349A-TB TC350 TC350AN TC5350 TC350A-TB TC5350A-TB 110 Technika mocowania kabli i przewodów I ABB

112 Otwierane obejmy do przewodów Obejmy do przewodów - Prosty montaż - Możliwość mocowania za pomocą zatrzasku lub kleju - Do produkcji seryjnej lub jako tymczasowe podparcie podczas montażu okablowania - Zaokrąglone końcówki obejmy zapewniają wygodne otwieranie - Produkt nr TC95 posiada 2-stopniową blokadę 111 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania Zatrzaskowy Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Do grubości ścian Średnica otworu montażowego Masa Ilość H W L D T od... do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC88 22,6 12,7 19,1 12,7 2,5 2,5 3,6 5, TC95 40,5 12,7 19,1 25,4 2,5 2,5 3,6 5, ABB I Technika mocowania kabli i przewodów 111

113 Otwierane obejmy do przewodów ze sprężynami Obejmy do przewodów Obejmy do mocowania przewodów gumowaną taśmą z tkaniny - Wbudowane sprężyny pewnie utrzymują wiązkę przewodów w żądanym położeniu - Zaokrąglone górne końce obejmy ułatwiają wkładanie przewodów - Dwa otwory montażowe, umieszczone wzdłuż osi wiązki kablowej gwarantują pewne zamocowanie Materiał Korpus Poliamid 6.6 Materiał Taśma elastyczna Gumowane włókno wiskozowe Materiał Sprężyna Stal Zakres temperatur Od -40 C do +85 C Bezbarwny Sposób mocowania 2 śrubami Klasa palności UL 94 V-2 (korpus) Pozostałe właściwości Bez halogenków Kod produktu Wymiary Maks. średnica wiązki Średnica otworu montażowego H L W E F [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] TC ,5 31,8 22,2 2,5 19 3, TC ,7 38,1 25,4 2,5 32 3, Masa Ilość 112 Technika mocowania kabli i przewodów I ABB

114 Samoprzylepne obejmy dociskowe Obejmy do przewodów - Dostępne w wersji z mocowaniem na pełnym obwodzie (seria PCNY) lub półobwodzie (seria HCNY) - 4 rozmiary do mocowania wiązek o średnicach do 12 mm - Obejmy są dostarczane w kompletach 2 szt. na piance zamkniętokomórkowej z klejem kauczukowym 113 Materiał Poliamid 6.6 (obejma) Zakres temperatur pracy Od 0 C do +65 C Bezbarwny Sposób mocowania Samoprzylepny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Ilość D L B H W [mm] [mm] [mm] [mm] [mm] [sztuk] KOŁEK ŚCIENNY PCNY D 3,17 19,30 9,65 5,36 9, PCNY C 6,35 35,05 17,52 8,23 12, PCNY D 6,35 35,05 17,52 8,23 12, PCNY C 9,52 37,32 18,61 11,29 15, PCNY D 9,52 37,32 18,61 11,29 15, PCNY C 12,69 40,57 20,19 14,85 19, PCNY D 12,69 40,57 20,19 14,85 19, KOŁEK ŚCIENNY HCNY C 3,17 12,52 9,65 4,57 9, HCNY M 3,17 12,52 9,65 4,57 9, HCNY C 6,35 21,97 17,52 8,25 12, HCNY M 6,35 21,97 17,52 8,25 12, HCNY C 9,52 24,88 19,05 10,54 15, HCNY M 9,52 24,88 19,05 10,54 15, HCNY C 12,69 28,19 20,83 14,22 19, HCNY M 12,69 28,19 20,83 14,22 19, PCNY HCNY ABB I Technika mocowania kabli i przewodów 113

115 Samoprzylepne obejmy do okrągłych przewodów Obejmy do przewodów Obejmy do mocowania wiązek różnego typu przewodów o średnicach od 4 mm do 15,8 mm - Obejmy są dostarczane w kompletach 2 szt. na piance zamkniętokomórkowej z klejem kauczukowym - Elastyczna, odginana końcówka umożliwia usuwanie lub dodawanie przewodów Materiał Poliamid 6.6 (obejma) Zakres temperatur pracy Od 0 C do +65 C Bezbarwny lub czarny Sposób mocowania Samoprzylepny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Wymiary Maks. średnica wiązki Ilość H W L [mm] [mm] [mm] [mm] [sztuk] RANY D bezbarwny 6,4 16,0 14,8 4,2 500 RANY D bezbarwny 10,4 25,4 25,4 4,2 500 RANY D czarny 10,4 25,4 25,4 4,2 500 RANY D bezbarwny 15,8 25,4 25,4 4,2 500 RANY D bezbarwny 14,2 31,8 28,5 4,2 500 Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. 114 Technika mocowania kabli i przewodów I ABB

116 Obejmy do przewodów Wyposażenie do przewodów płaskich - Obejmy te umożliwiają bezpieczne i estetyczne mocowanie od 1 do 25 płaskich przewodów - Wysokość obejmy jest dopasowywana dokładnie do żądanej liczby płaskich przewodów - Przeznaczone do przewodów płaskich zawierających do 60 żył o średnicy 1,27 mm (szerokość 76,2 mm) - Możliwość ponownego odmocowania w celu późniejszego dodania lub usunięcia przewodu - Bardzo wysoka siła mocowania - Wszystkie wersje mogą być montowane za pomocą wkrętów z łbem stożkowym lub nitów - Niektóre wersje wyposażone są w dodatkową piankę samoprzylepną do szybkiego montażu 115 Materiał Poliamid 6.6 (obejma) Zakres temperatur pracy Od -40 C do +85 C (wykonanie samoprzylepne: od 0 C do +65 C) Bezbarwny Sposób mocowania Samoprzylepny lub do mocowania śrubą lub nitem Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Sposób mocowania H H maks. min. Wymiary Przyczepność kleju na stali / otwór montaż. W L D E szer. rozstaw otworów wew. od... do [mm] [mm] [mm] [mm] [mm] [mm] [mm] [g/100] [sztuk] FCC-1 śruby z łbem stożk. 21,0 8,0 12,7 32,5 25,4 M FCC-1A śruby z łbem stożk. / 21,0 8,8 12,7 32,5 25,4 76 N/cm samoprzylepny FCC-2 śruby z łbem stożk. 36,0 8,0 12,7 57,9 39,1 50,8 M FCC-2A śruby z łbem stożk. / 36,0 8,8 12,7 57,9 39,1 50,8 76 N/cm samoprzylepny FCC-3 śruby z łbem stożk. 36,0 8,0 12,7 83,3 64,5 76,2 M FCC-3A śruby z łbem stożk. / samoprzylepny 36,0 8,8 12,7 83,3 64,5 76,2 76 N/cm Masa Ilość ABB I Technika mocowania kabli i przewodów 115

117 Uchwyty płaskie do przewodów z PCV Wyposażenie do przewodów płaskich Uchwyt do mocowania jednej lub kilku warstw przewodów płaskich - Dostępne w prefabrykowanych długościach z klejem kauczukowym na piance zamkniętokomórkowej Materiał PCV (uchwyt) Zakres temperatur pracy Od 0 C do +65 C Szary Sposób mocowania Samoprzylepny Klasa palności UL 94 V-0 (uchwyt) Pozostałe właściwości Odporne na promieniowanie UV Kod produktu Wymiary Ilość H T W [mm] [mm] [mm] [sztuk] FRPV C 5, ,4 100 FRPV D 5, , Technika mocowania kabli i przewodów I ABB

118 Uchwyt z odchylanym klipsem Wyposażenie do przewodów płaskich - Uchwyt do mocowania jednej warstwy lub wielu warstw przewodów płaskich - Odginany, środkowy klips umożliwia usuwanie lub dodawanie żądanych przewodów - Materiał nieprzewodzący prądu, niekorozyjny, odporny na paliwa, smary i większość chemikaliów - Obejmy typu FANY są dostarczane w kompletach 2 szt. na piance zamkniętokomórkowej z klejem kauczukowym - Obejma typu FSNY posiada dodatkowy otwór montażowy do przykręcania (śrubą M4) 117 Materiał Poliamid 6.6 (uchwyt) Zakres temperatur pracy Od -40 C do +85 C (wykonanie samoprzylepne: od 0 C do +65 C) Bezbarwny Sposób mocowania Samoprzylepny lub śrubą Klasa palności UL 94 V-2 (uchwyt) Pozostałe właściwości Bez halogenków i silikonu Kod produktu Sposób mocowania Wymiary Ilość H T W [mm] [mm] [mm] [sztuk] FSNY C śruba M4 3,17 30,15 25, FANY C samoprzylepny 7,14 25,40 25, FANY D samoprzylepny 7,14 25,40 25, Informacje o innych dostępnych kolorach i ilościach można uzyskać u lokalnego przedstawiciela handlowego. FANY FSNY ABB I Technika mocowania kabli i przewodów 117

119 Technika mocowania kabli i przewodów I ABB

120 Spis treści Oploty kablowe i osłony spiralne Wysokiej jakości opaski zaciskowe Ty-Rap Opaski zaciskowe z tworzywa sztucznego Opaski zaciskowe ze stali nierdzewnej Uchwyty mocujące i wyposażenie Systemy ochrony kabli i przewodów Samozamykające się oploty kablowe tkane 122 Samozamykające się oploty kablowe tkane odporne na ogień 122 Oploty kablowe plecione 123 Osłony spiralne 124 Ekstrudowane osłony krawędzi 125 Narzędzia do opasek zaciskowych Specyfikacje materiałowe ABB I Technika mocowania kabli i przewodów 119

121 Wprowadzenie Oploty kablowe i osłony spiralne Technika mocowania kabli i przewodów I ABB

122 Bind-It Oploty kablowe i osłony spiralne Systemy ochrony kabli firmy ABB obejmują szeroką ofertę różnych produktów: - Samozamykające się oploty kablowe tkane - Oploty kablowe plecione - Osłony spiralne - Ekstrudowane osłony krawędzi 121 Samozamykające się oploty kablowe znane lepiej pod marką Bind-It to wytrzymałe i jednocześnie lekkie osłony przeznaczone do łączenia w wiązki przewodów i kabli oraz ich ochrony przed ścieraniem, ostrymi krawędziami i przetarciami. Bind-It to samozamykające się oploty, które umożliwiają bardzo szybki i prosty montaż oraz demontaż. Oploty Bind-It są również dostępne w wersji odpornej na ogień. Do uszczelniania zakończeń produktu nie jest konieczne użycie żadnego źródła ciepła. Końcówki osłony mogą być zamocowane za pomocą opasek zaciskowych Ty-Rap. Oferowane przez firmę ABB oploty plecione służą do wiązania i ochrony kabli. Osłony plecione stanowią zamknięte rury ochronne i są dostępne również w wykonaniu odpornym na ogień. Produkt ten jest przeznaczony głównie do stosowania wewnątrz szaf i obudów elektrycznych. W celu uniknięcia strzępienia się końcówek osłony, jej zakończenia należy zgrzać przy użyciu urządzenia do zgrzewania oplotu. Osłony spiralne są stosowane głównie do ochrony wiązek przewodów. Ten produkt jest dostępny w wykonaniu bezbarwnym oraz odpornym na promieniowanie UV oraz dostarczany w torebkach z eurozawieszką do sprzedaży detalicznej. Ostatnie z produktów w ofercie ABB stanowią osłony krawędzi, które są używane do zabezpieczania krawędzi blach i przetłoczeń, gdzie może występować ocieranie przewodów. Dzięki sprężystym ściankom bocznym osłony oferują pewne zamocowanie na zabezpieczanych krawędziach. ABB I Technika mocowania kabli i przewodów 121

123 Samozamykające się oploty kablowe tkane Oploty kablowe i osłony spiralne Zapewniają doskonałą ochronę wiązek przewodów przed ścieraniem się - Do uszczelniania zakończeń produktu nie jest konieczne użycie żadnego źródła ciepła jak w przypadku osłon plecionych - Dzięki samozamykającej się konstrukcji osłony można mocować na wiązkach, w których przewody są już zakończone lub wymagają rozdzielenia - Oploty Bind-It są dostępne w nominalnych wielkościach od 5 mm do 38 mm Materiał Jedno- lub wielowłóknowy poliester Zakres temperatur pracy Od -70 C do +125 C Temperatura topnienia +255 C Klasa temperaturowa w przemyśle motoryzacyjnym T3 Czarny Klasa palności Samogasnące, typ B (FMVSS-302 Metoda badania D ) Odporność na ścieranie PSA D : R8 Wytrzymałość elektryczna od 1 kv AC Wykonanie odporne na ogień - Samozamykający się oplot kablowy wykonany z jednowłóknowego lub wielowłóknowego poliestru - Stosowany do ochrony mechanicznej i konserwacji wiązek przewodów i kabli - Konstrukcja charakteryzująca się 100% pokryciem przewodu zapewnia doskonałą odporność na przecięcie i ścieranie - Do uszczelniania zakończeń produktu nie jest konieczne użycie żadnego źródła ciepła jak w przypadku typowych osłon plecionych - Dzięki samozamykającej się konstrukcji osłony można mocować na wiązkach, w których przewody są już zakończone lub wymagają rozdzielenia - Oploty Bind-It są dostępne w nominalnych wielkościach od 5 mm do 50 mm Wykonanie odporne na ogień Materiał Jedno- lub wielowłóknowy poliester Zakres temperatur Od -50 C do +125 C Temperatura topnienia +240 C Klasa temperaturowa w przemyśle motoryzacyjnym T3 Czarny Klasa palności Odporne na ogień (I3-F1), NF Temperatura zapłonu Według PN-EN ISO Odporność na ścieranie PSA D : R8 Gęstość optyczna dymu Wg NFX ; : Zgodny, Wskaźnik gęstości dymu: 12 Wskaźnik tlenowy Według PN-EN ISO ; OI = 36,9% Wytrzymałość elektryczna od 1 kv AC Pozostałe właściwości Bez halogenków * Nominalna wielkość jest określana przez owinięcie produktu wokół trzpienia kontrolnego o danym rozmiarze w celu uzyskania zakładki na kącie 90 stopni (wartość uśredniona). Kod produktu Wymiar nominalny* [mm] [m] CPS05W-150-EU CPS08W-100-EU CPS13W-50-EU CPS19W-25-EU CPS25W-25-EU CPS29W-15-EU CPS32W-15-EU CPS38W-15-EU Długość na szpuli Kod produktu Wymiar nominalny* [mm] [m] CPS05W-150-FR-EU CPS08W-100-FR-EU CPS13W-50-FR-EU CPS19W-25-FR-EU CPS25W-25-FR-EU CPS29W-15-FR-EU CPS32W-15-FR-EU CPS38W-15-FR-EU CPS50W-15-FR-EU Długość na szpuli 122 Technika mocowania kabli i przewodów I ABB

124 Oploty kablowe plecione Oploty kablowe i osłony spiralne - Standardowy kolor czarny lub szary - Poliester nieodporny na ogień w klasie UL 94 V-2 - Dostępne w średnicach nominalnych od 3 do 50 mm do osłony wiązek o średnicach od 1 do 66 mm, oferując możliwość swobodnego dodawania lub usuwania przewodów z wiązek kablowych - Dla zastosowań w temperaturach pracy w zakresie od -50 C do C - Dobra odporność chemiczna - Bez halogenków - Do ochrony i wiązania kabli i przewodów wewnątrz szaf i obudów elektrycznych 123 W celu uniknięcia strzępienia się końcówek osłony, jej zakończenia należy zgrzać przy użyciu urządzenia do zgrzewania oplotu (kod produktu WT-HSG). Materiał Poliester Zakres temperatur Od -50 C do +150 C Czarny lub szary Klasa palności UL 94 V-2 Pozostałe właściwości Dobra odporność chemiczna, bez halogenków 1:2 Kod produktu Kod produktu Średnica nominalna przy dostawie Czarny Szary Rozszerzalny zakres średnic [mm] [mm] [m] CPS3B-100 CPS3G CPS4B-100 CPS4G CPS5B-100 CPS5G CPS6B-100 CPS6G CPS8B-100 CPS8G CPS10B-100 CPS10G CPS12B-50 CPS12G CPS15B-50 CPS15G CPS20B-25 CPS20G CPS25B-25 CPS25G CPS30B-25 CPS30G CPS40B-25 CPS40G CPS50B-25 CPS50G Długość na mini szpuli ABB I Technika mocowania kabli i przewodów 123

125 Osłony spiralne Oploty kablowe i osłony spiralne Do ochrony wiązek o średnicach od 4 mm do 130 mm - Montaż osłon na przewodzie z pozostawionymi przerwami zapewnia większą elastyczność, zaś montaż bez przerw zapewnia maksymalną odporność na ścieranie, izolację i sztywność - Kierunek zwijania osłony w lewo - Dostarczane w torebkach z eurozawieszką - Dostępne w kolorze bezbarwnym i czarnym, odpornym na promieniowanie UV Materiał Polietylen Zakres temperatur pracy Od +10 C do +80 C Bezbarwny i czarny, odporny na promieniowanie UV Klasa palności UL 94 HB Pozostałe właściwości Odporne na promieniowanie UV, bez halogenków i silikonu Kod produktu Średnica zewnętrzna Skok Nominalna grubość Min. maks. średnica wiązki [mm] [mm] [mm] [mm] [m] SRPE-6-9 bezbarwny 6,0 7,0 0, SRPE-8-9 bezbarwny 8,0 10,8 0, SRPE-10-9 bezbarwny 10,0 11,4 0,8 7, SRPE-12-9 bezbarwny 12,0 13,9 0, SRPE-15-9 bezbarwny 15,0 15,0 1, SRPE-19-9 bezbarwny 19,0 18,2 1, SRPE-24-9 bezbarwny 24,0 19,6 1, SRPE-6-0 czarny, odporny na promieniowanie UV 6,0 7,0 0, SRPE-8-0 czarny, odporny na promieniowanie UV 8,0 10,8 0, SRPE-10-0 czarny, odporny na promieniowanie UV 10,0 11,4 0,8 7, SRPE-12-0 czarny, odporny na promieniowanie UV 12,0 13,9 0, SRPE-15-0 czarny, odporny na promieniowanie UV 15,0 15,0 1, SRPE-19-0 czarny, odporny na promieniowanie UV 19,0 18,2 1, SRPE-24-0 czarny, odporny na promieniowanie UV 24,0 19,6 1, Długość Nominalna grubość Średnica zewnętrzna Skok 124 Technika mocowania kabli i przewodów I ABB

126 Ekstrudowane osłony krawędzi Oploty kablowe i osłony spiralne - Stosowane do zabezpieczania krawędzi blach i przetłoczeń, gdzie może występować ocieranie przewodów - Dostępne w 8 wielkościach i długości 30,5 m do blach o grubościach od 1 mm do 6,35 mm - Sprężyste ścianki boczne osłony oferują z reguły pewne zamocowanie na zabezpieczanych krawędziach, w przeciwnym przypadku zamocować klejem epoksydowym 125 Materiał Poliamid 6.6 Zakres temperatur Od -40 C do +85 C Bezbarwny lub czarny Klasa palności UL 94 V-2 Pozostałe właściwości Bez halogenków i silikonu Kod produktu Szerokość Grubość T Długość na wewnętrzna A H W szpuli [mm] [mm] [mm] [mm] [m] GRNY C bezbarwny 1,01 1,01 4,82 3,17 30,5 GRNY C bezbarwny 1,32 1,01 4,82 3,17 30,5 GRNY C bezbarwny 1,57 1,14 5,08 4,32 30,5 GRNY C bezbarwny 2,15 1,14 5,08 4,32 30,5 GRNY C bezbarwny 2,54 1,14 5,58 5,33 30,5 GRNY C bezbarwny 3,17 1,27 5,58 5,23 30,5 GRNY C bezbarwny 4,74 1,27 6,85 6,98 30,5 GRNY C bezbarwny 6,35 1,27 7,11 9,39 30,5 GRNY C czarny 1,01 1,01 4,82 3,17 30,5 GRNY C czarny 1,32 1,01 4,82 3,17 30,5 GRNY C czarny 1,57 1,14 5,08 4,32 30,5 GRNY C czarny 2,15 1,14 5,08 4,32 30,5 GRNY C czarny 2,54 1,14 5,58 5,33 30,5 GRNY C czarny 3,17 1,27 5,58 5,23 30,5 GRNY C czarny 4,74 1,27 6,85 6,85 30,5 GRNY C czarny 6,35 1,27 7,11 9,39 30,5 ABB I Technika mocowania kabli i przewodów 125

127 Technika mocowania kabli i przewodów I ABB

128 Spis treści Narzędzia do opasek zaciskowych Wysokiej jakości opaski zaciskowe Ty-Rap Opaski zaciskowe z tworzywa sztucznego Opaski zaciskowe ze stali nierdzewnej Uchwyty mocujące i wyposażenie Systemy ochrony kabli i przewodów Narzędzia do opasek zaciskowych Tabela doboru produktów 128 Narzędzia do opasek zaciskowych z tworzywa sztucznego 132 Narzędzia do opasek ze stali nierdzewnej 136 Specyfikacje materiałowe 140 ABB I Technika mocowania kabli i przewodów 127

129 Wprowadzenie Narzędzia do opasek zaciskowych Technika mocowania kabli i przewodów I ABB

130 Narzędzia do opasek zaciskowych Ty-Rap i Ty-Met Narzędzia do opasek zaciskowych Firma ABB oferuje kompleksowy zakres narzędzi montażowych, który uzupełnia szeroką ofertę opasek zaciskowych. Oferowany zakres obejmuje niedrogie narzędzia do wykonywania okresowych napraw oraz małych serii produkcyjnych, jak również trwałe i ergonomiczne narzędzia z regulacją napinania i automatycznym obcinaniem końcówek, dostępne również w wersji z napędem pneumatycznym. 129 W szczególności narzędzia ręczne typu ERG50 i ERG120 oraz nowe narzędzie pneumatyczne typu ERG50P oferują najwyższy poziom niezawodności i wydajności, w połączeniu ze zwiększoną ergonomią i wygodą użytkowania. Te ergonomiczne narzędzia z regulacją napinania i automatycznym obcinaniem końcówek doskonale nadają się do wydajnego montażu wszelkiego typu opasek zaciskowych z tworzywa sztucznego w zastosowaniach w przemyśle (producenci maszyn i urządzeń, przedsiębiorstwa zajmujące się konserwacją i naprawami itp.) oraz budownictwie. ERG50, ERG50P i ERG120 Wysoka niezawodność i wydajność - Zaprojektowane do zastosowań wymagających bardziej wytrzymałych i trwałych narzędzi - Konstrukcja oferuje największą liczbę funkcji dostępną na rynku Zwiększona ergonomia i komfort użytkowania - Optymalna konstrukcja i najwyższej jakości materiały zapewniają maksymalny komfort - Mniejsze obciążenia działające na operatora, mniejsze zmęczenie i ryzyko urazu w wyniku długotrwałego stosowania (takiego jak zespół cieśni nadgarstka) - Wersja z napędem pneumatycznym (ERG50P) oferuje jeszcze większą wygodę użytkowania Zwiększona wydajność - Krótkie czasy nastawy i mocowania - Pewność uzyskiwania powtarzalnych, profesjonalnych połączeń ABB I Technika mocowania kabli i przewodów 129

131 Tabela doboru produktów Narzędzia do opasek zaciskowych 130 Kod produktu Cechy Zaciskanie Obcinanie Do opasek zaciskowych NARZĘDZIA DO OPASEK ZACISKOWYCH Z TWORZYWA ERG50 Ergonomiczne narzędzie pneumatyczne o najwyższej niezawodności i wydajności regulowane automatyczne 2,4 mm 4,8 mm ERG120 Ergonomiczne narzędzie pneumatyczne o najwyższej niezawodności i wydajności regulowane automatyczne 4,8 mm 7,6 mm ERG50P Ergonomiczne narzędzie pneumatyczne o najwyższej niezawodności i wydajności regulowane automatyczne 2,4 mm 4,8 mm WT199 Półautomatyczne narzędzie ręczne zgodne z normą MIL (Norma MIL nr MS ) regulowane automatyczne 2,4 mm 4,8 mm WT193A Sztywna konstrukcja, idealna do seryjnej produkcji przemysłowej, np. zespołów kablowych regulowane automatyczne 2,4 mm 4,8 mm WT1-TB Narzędzie do zaciskania opasek bez regulacji, przeznaczone do okresowych napraw i małych serii produkcyjnych bez regulacji obcinanie poprzez obrót narzędzia 2,4 mm 4,8 mm WT197 Półautomatyczne narzędzie ręczne zgodne z normą MIL (Norma MIL nr. MS ) regulowane automatyczne 4,8 mm 7,6 mm WT2-TB Narzędzie do zaciskania opasek bez regulacji, przeznaczone do okresowych napraw i małych serii produkcyjnych bez regulacji obcinanie poprzez obrót narzędzia 4,8 mm 7,6 mm L300-FR Wytrzymała i sprawdzona w praktyce trwała konstrukcja bez regulacji ręczne 7,6 mm 9 mm WT3D Sztywny metalowy korpus z rączkami z tworzywa sztucznego, przeznaczone do napinania i obcinania opasek zaciskowych do dużych obciążeń bez regulacji obcinanie poprzez obrót narzędzia 7,6 mm 12,7 mm L-500-EU Wytrzymała metalowa konstrukcja regulowane automatyczne 4,7 mm 13,3 mm 130 Technika mocowania kabli i przewodów I ABB

132 Tabela doboru produktów Narzędzia do opasek zaciskowych Kod produktu Cechy Zaciskanie Obcinanie Do opasek zaciskowych 131 NARZĘDZIA DO OPASEK ZACISKOWYCH ZE STALI NIERDZEWNEJ TY-MET CT1-TB Zaczep hakowy zapewniający dodatkową siłę przy ręcznym napinaniu opasek zaciskowych bez regulacji brak cięcia Opaski rozpinane, perforowane i taśmowe CT2-TB Narzędzie ręczne bez regulacji bez regulacji brak cięcia Opaski rozpinane, perforowane i taśmowe WT3S Sztywne narzędzie metalowe z gumowymi rączkami bez regulacji brak cięcia Opaski perforowane i taśmowe CT3 Ekonomiczne narzędzie do napinania opasek bez regulacji ręczne Opaski perforowane, taśmowe i z zatrzaskiem kulkowym (o szerokości do 12 mm) L600 Narzędzie do napinania opasek bez regulacji ręczne (obcinanie poprzez obrót narzędzia) Opaski z zatrzaskiem kulkowym (szerokość: 4,6 mm do 7,9 mm) CT4-TB Poręczne narzędzie z unikalną konstrukcją rączki, która może być mocowana w 3 różnych położeniach. Szczególnie przydatne w wąskich przestrzeniach o minimalnym dostępie bez regulacji ręczne Opaski rozpinane, perforowane i taśmowe CT5 Narzędzie z regulowanym napinaniem i automatycznym obcinaniem opasek regulowane automatyczne Opaski perforowane i taśmowe CT6 Narzędzie z regulowanym napinaniem i automatycznym obcinaniem opasek regulowane automatyczne Opaski z zatrzaskiem kulkowym (szerokość: 4,6 mm do 7,9 mm) CT7 Narzędzie do napinania i obcinania opasek, z mechanizmem zapadkowym bez regulacji ręczne Opaski z zatrzaskiem kulkowym (szerokość: 12 mm do 16 mm) CT8 Narzędzie do napinania i obcinania opasek, z mechanizmem zapadkowym bez regulacji ręczne Taśmy zaciskowe zwijane na szpuli (wszystkie szerokości) ABB I Technika mocowania kabli i przewodów 131

133 Narzędzia do opasek zaciskowych z tworzywa sztucznego: ERG50, ERG120 i ERG50P Narzędzia do opasek zaciskowych 132 Ergonomiczne narzędzia firmy ABB oferują najwyższy poziom niezawodności i wydajności, w połączeniu ze zwiększoną ergonomią i wygodą użytkowania. Te ergonomiczne narzędzia z regulacją napinania i automatycznym obcinaniem końcówek doskonale nadają się do wydajnego montażu wszelkiego typu opasek zaciskowych z tworzywa sztucznego w zastosowaniach w przemyśle (producenci maszyn i urządzeń, przedsiębiorstwa zajmujące się konserwacją i naprawami itp.) oraz budownictwie. Narzędzia są dostępne w wersji ręcznej (ERG50 i ERG120) oraz w wersji pneumatycznej (ERG50P) przeznaczonej do wykonywania dużej liczby połączeń bez powodowania zmęczenia operatora. Zaprojektowane do zastosowań wymagających bardziej wytrzymałych i trwałych narzędzi, oferują największą liczbę funkcji dostępną na rynku: - Końcówka z możliwością obrotu o 360 (opatentowana) umożliwia stosowanie narzędzia w dowolnym położeniu - Blokada regulacji naciągu, do uzyskania jednakowej siły napinania - Umieszczone z przodu pokrętło zapewnia łatwy dostęp i szybką regulację siły napinania - Regulowany rozstaw rączek (tylko w narzędziach ręcznych) umożliwia dostosowanie do wielkości dłoni operatora. - Mechanizm przeciwodrzutowy (opatentowany) zmniejsza odbijanie narzędzia - Optymalna konstrukcja i najwyższej jakości materiały: ergonomiczny kształt z zaokrąglonymi krawędziami, miękkie gumowe rączki, dobrze wyważony środek ciężkości - Najdłuższa dostępna na rynku długość skoku (25,4 mm) oznacza mniej cykli napinania, co zapewnia oszczędność czasu i kosztów - Mechanizm ustawczy wysokiej/niskiej siły naciągu (zgłoszenie patentowe oczekuje na rejestrację) umożliwia wybór pomiędzy ustawieniem duża siła i długi skok lub mała siła i krótki skok (tylko w narzędziach ręcznych) - Opaska kablowa jest obcinana równo z krawędzią główki, bez pozostawiania wystającej krawędzi, a obcięta końcówka pozostaje wewnątrz narzędzia, zapewniając czystość przy montażu - Łatwy dostęp do gniazda z zapasowym ostrzem, w przypadku niezbędnej wymiany (każde narzędzie jest dostarczane z zapasowym ostrzem) Dzięki temu występują mniejsze obciążenia działające na operatora, mniejsze zmęczenie operatora i ryzyko urazu w wyniku długotrwałego stosowania (takiego jak zespół cieśni nadgarstka) ERG50 Typ narzędzia Ergonomiczne narzędzie ręczne końcówki Czarny Do opasek zaciskowych Opaski z tworzywa Do opasek o szerokości 2,4 mm 4,8 mm Właściwości Regulacja napinania, automatyczne obcinanie, wciskanie zakończenia taśmy po zakończeniu mocowania opasek zaciskowych Ty-Rap Masa 260 g Wymiary (wys. x szer. x głęb.) 178 x 127 x 38 mm Wymienne ostrza Produkt nr ERG50B ERG120 Typ narzędzia Ergonomiczne narzędzie ręczne końcówki Pomarańczowy Do opasek zaciskowych Opaski z tworzywa Do opasek o szerokości 4,8 mm 7,6 mm Właściwości Regulacja napinania, automatyczne obcinanie, wciskanie zakończenia taśmy po zakończeniu mocowania opasek zaciskowych Ty-Rap Masa 278 g Wymiary (wys. x szer. x głęb.) 178 x 127 x 38 mm Wymienne ostrza Produkt nr ERG120B ERG50P Typ narzędzia Ergonomiczne narzędzie pneumatyczne końcówki Czarny Do opasek zaciskowych Opaski z tworzywa Do opasek o szerokości 2,4 mm 4,8 mm Właściwości Regulacja napinania, automatyczne obcinanie, wciskanie zakończenia taśmy po zakończeniu mocowania opasek zaciskowych Ty-Rap, dwa uchwyty do zawieszania, dostarczane z wężem pneumatycznym (2,7 m) Ciśnienie robocze Sprężone powietrze, niesmarowane o ciśnieniu 6 do 7 bar Masa 415 g (bez węża pneumatycznego) Wymiary (wys. x szer. x głęb.) 245 x 155 x 40 mm Wymienne ostrza Produkt nr ERG50B 132 Technika mocowania kabli i przewodów I ABB

134 Narzędzia do opasek zaciskowych z tworzywa sztucznego Narzędzia do opasek zaciskowych Kod produktu: WT193A - Wysokiej jakości narzędzie ręczne, napinanie i obcinanie opaski zaciskowej w czasie jednej operacji - Sztywny, metalowy korpus o niewielkiej masie - Regulacja napinania zapewniająca optymalne ściśnięcie wiązki - Sztywna konstrukcja, idealna do seryjnej produkcji przemysłowej, np. zespołów kablowych 133 Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Wymienne ostrza Narzędzie ręczne do dużych obciążeń Opaski z tworzywa 2,4 mm 4,8 mm Regulacja napinania, automatyczne obcinanie 300 g 182 x 135 x 19,5 mm Produkt nr R Kod produktu: WT199 - Półautomatyczne narzędzie ręczne - Norma MIL nr MS Regulacja napinania zapewniająca optymalne ściśnięcie wiązki - Sztywna metalowa konstrukcja - Idealne narzędzie do seryjnej produkcji przemysłowej, np. zespołów kablowych w przemyśle wojskowym Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne półautomatyczne Opaski z tworzywa 2,4 mm 4,8 mm Regulacja napinania, automatyczne obcinanie, zgodne z normą MIL (MS ) 410 g 163 x 134 x 24 mm Kod produktu: WT197 - Narzędzie ręczne półautomatyczne - Zgodne z normą MIL nr MS Regulacja napinania zapewniająca optymalne ściśnięcie wiązki - Sztywna metalowa konstrukcja - Idealne narzędzie do seryjnej produkcji przemysłowej, np. zespołów kablowych w przemyśle wojskowym Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne półautomatyczne Opaski z tworzywa 4,8 mm 7,6 mm Regulacja napinania, automatyczne obcinanie, zgodne z normą MIL (MS ) 420 g 165 x 135 x 29 mm ABB I Technika mocowania kabli i przewodów 133

135 Narzędzia do opasek zaciskowych z tworzywa sztucznego Narzędzia do opasek zaciskowych 134 Kod produktu: WT3D - Przeznaczone do napinania i obcinania opasek zaciskowych do dużych obciążeń - Sztywny metalowy korpus z rączkami z tworzywa sztucznego Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne do opasek zaciskowych Deltec, opasek montażowych Col-Ty i innych szerokich opasek zaciskowych Opaski z tworzywa 7,6 mm 12,7 mm Napinanie, ręczne obcinanie (obracając narzędzie) 225 g 178 x 112 x 20 mm Kod produktu: L-500-EU - Narzędzie o sztywnej metalowej konstrukcji idealne do mocowania opasek zaciskowych ABB o szerokości od 4,7 mm do 13,3 mm - Nastawić regulator siły napinania do żądanego stopnia zaciśnięcia opaski - Naciśnięcie spustu powoduje automatyczne napinanie i obcięcie opaski zaciskowej Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Narzędzie ręczne Opaski z tworzywa 4,7 mm 13,3 mm Napinanie, automatyczne obcinanie Kod produktu: L300-FR - Narzędzie o sztywnej metalowej konstrukcji idealne do mocowania opasek zaciskowych ABB o szerokości od 7,6 mm do 9 mm - Zamocować opaskę do żądanego zaciśnięcia i nacisnąć spust w celu obcięcia niepotrzebnej końcówki równo z krawędzią główki opaski - Sprawdzona w praktyce trwałość Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne do opasek montażowych Col-Ty i innych szerokich opasek zaciskowych Biały Opaski z tworzywa 7,6 mm 9 mm Napinanie, ręczne obcinanie 330 g 195 x 100 x 25 mm 134 Technika mocowania kabli i przewodów I ABB

136 Narzędzia do opasek zaciskowych z tworzywa sztucznego Narzędzia do opasek zaciskowych Kod produktu: WT1-TB - Narzędzie do napinania i obcinania opasek z tworzywa, przeznaczone do okresowych napraw i małych serii produkcyjnych 135 Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Ekonomiczne narzędzie ręczne Pomarańczowy Opaski z tworzywa 2,4 mm 4,8 mm Napinanie bez regulacji, obcinanie poprzez obrót narzędzia 28,4 g 134 x 55 x 27 mm Kod produktu: WT2-TB - Narzędzie do napinania i obcinania opasek z tworzywa, przeznaczone do okresowych napraw i małych serii produkcyjnych Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Ekonomiczne narzędzie ręczne Czarny Opaski z tworzywa 4,8 mm 7,6 mm Napinanie bez regulacji, obcinanie poprzez obrót narzędzia 28,4 g 134 x 55 x 27 mm ABB I Technika mocowania kabli i przewodów 135

137 Narzędzia do opasek ze stali nierdzewnej Narzędzia do opasek zaciskowych 136 Kod produktu: CT1-TB - Zaczep hakowy przeznaczony do opasek rozpinanych, perforowanych i taśmowych ze stali nierdzewnej - Zapewnia dodatkową siłę przy ręcznym napinaniu opasek zaciskowych Typ narzędzia Do opasek zaciskowych Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne Opaski rozpinane, perforowane i taśmowe ze stali nierdzewnej Napinanie, bez obcinania 50 g 85 x 106 x 15 mm Kod produktu: CT2-TB - Narzędzie do napinania opasek rozpinanych, perforowanych i taśmowych - Umożliwia napinanie opasek zaciskowych z optymalną siłą za pomocą jednego ruchu nadgarstka Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne Opaski rozpinane, perforowane i taśmowe ze stali nierdzewnej Do 12 mm Napinanie, bez obcinania 300 g 195 x 90 x 30 mm Kod produktu: WT3S - Sztywne narzędzie metalowe z gumowymi rączkami przeznaczone do napinania opasek perforowanych i taśmowych ze stali nierdzewnej - Po napięciu opaski ze stali nierdzewnej można łatwo obciąć przy użyciu szczypiec tnących bocznych Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne Opaski perforowane i taśmowe ze stali nierdzewnej Do 12 mm Napinanie, bez obcinania 225 g 178 x 112 x 20 mm 136 Technika mocowania kabli i przewodów I ABB

138 Narzędzia do opasek ze stali nierdzewnej Narzędzia do opasek zaciskowych Kod produktu: CT3 Ekonomiczne narzędzie do napinania opasek - Obcinanie ręczne za pomocą dźwigni 137 Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne Opaski perforowane, taśmowe i z zatrzaskiem kulkowym ze stali nierdzewnej, powlekane i niepowlekane Do 12 mm Napinanie, ręczne obcinanie 550 g 210 x 155 x 35 mm Kod produktu: L600 - Narzędzie do zaciskania z obcinaniem poprzez obrót narzędzia Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne Opaski z zatrzaskiem kulkowym ze stali nierdzewnej, powlekane i niepowlekane 4,6 mm 7,9 mm Napinanie, ręczne obcinanie (obracając narzędzie) 600 g 200 x 140 x 40 mm Kod produktu: CT4-TB - Poręczne narzędzie przeznaczone do opasek rozpinanych, perforowanych i taśmowych ze stali nierdzewnej - Unikalna konstrukcja rączki, która może być mocowana w 3 różnych położeniach. Szczególnie przydatne w wąskich przestrzeniach o minimalnym dostępie Typ narzędzia Do opasek zaciskowych Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne Opaski rozpinane, perforowane i taśmowe ze stali nierdzewnej Napinanie, ręczne obcinanie 1200 g 156 x 180 x 80 mm ABB I Technika mocowania kabli i przewodów 137

139 Narzędzia do opasek ze stali nierdzewnej Narzędzia do opasek zaciskowych 138 Kod produktu: CT5 - Przeznaczone do powlekanych i niepowlekanych opasek perforowanych i taśmowych ze stali nierdzewnej - Regulacja siły napinania - Automatyczne obcinanie po osiągnięciu żądanego napięcia opaski Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne z regulowanym napinaniem Opaski perforowane i taśmowe ze stali nierdzewnej, powlekane i niepowlekane Do 12 mm Regulacja napinania, automatyczne obcinanie 430 g 173 x 158 x 22 mm Kod produktu: CT6 - Przeznaczone do powlekanych i niepowlekanych opasek z zatrzaskiem kulkowym ze stali nierdzewnej - Regulacja siły napinania - Automatyczne obcinanie po osiągnięciu żądanego napięcia opaski Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Właściwości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne z regulowanym napinaniem Opaski z zatrzaskiem kulkowym ze stali nierdzewnej, powlekane i niepowlekane 4,6 mm 7,9 mm Regulacja napinania, automatyczne obcinanie 430 g 173 x 158 x 22 mm 138 Technika mocowania kabli i przewodów I ABB

140 Narzędzia do opasek ze stali nierdzewnej Narzędzia do opasek zaciskowych Kod produktu: CT7 - Narzędzie do napinania i obcinania opasek, z mechanizmem zapadkowym - Przeznaczone do powlekanych i niepowlekanych opasek z zatrzaskiem kulkowym ze stali nierdzewnej o szerokości 12 mm i 16 mm 139 Typ narzędzia Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne z mechanizmem zapadkowym 1300 g 270 x 170 x 60 mm Kod produktu: CT8 - Narzędzie do napinania i obcinania opasek, z mechanizmem zapadkowym - Przeznaczone do taśm mocujących zwijanych na szpuli, o dowolnej szerokości - Wydłużona końcówka pozostawia nadmiar 45 mm taśmy po obcięciu do ułatwienia montażu Typ narzędzia Do opasek zaciskowych Do opasek o szerokości Masa Wymiary (wys. x szer. x głęb.) Narzędzie ręczne z mechanizmem zapadkowym Taśmy mocujące zwijane na szpuli Wszystkie szerokości (do 19,1 mm) 1570 g 310 x 200 x 60 mm ABB I Technika mocowania kabli i przewodów 139

141 Technika mocowania kabli i przewodów I ABB
