Znaczenie przycisków na sterowniku przewodowym

Wielkość: px
Rozpocząć pokaz od strony:

Download "Znaczenie przycisków na sterowniku przewodowym"

Transkrypt

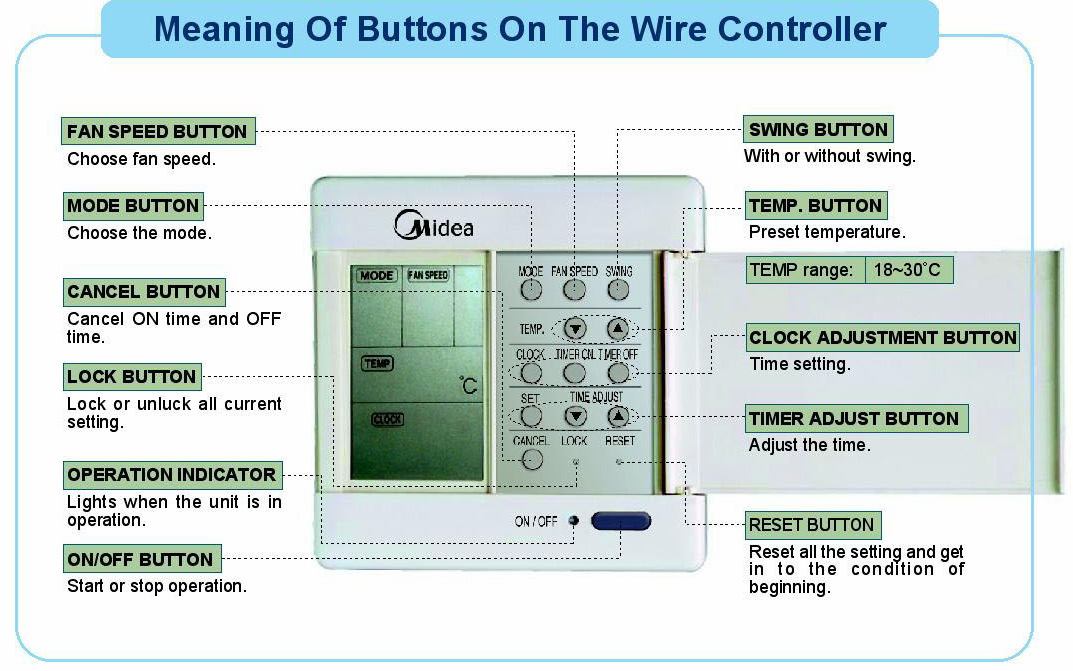

1 2. Sterownik przewodowy Znaczenie przycisków na sterowniku przewodowym PRZYCISK PRĘDKOŚCI WENTYLATORA Wybierz prędkość wentylatora. PRZYCISK WYBORU TRYBU Wybierz tryb. PRZYCISK ANULOWANIA Anuluj WŁĄCZENIE i WYŁĄCZENIE czasu PRZYCISK BLOKOWANIA Zablokuj lub odblokuj wszystkie bieŝące ustawienia. WSKAŹNIK DZIAŁANIA Światełka podczas działania urządzenia. WŁĄCZNIK/WYŁĄCZNIK Rozpocznij lub przerwij działanie. PRZYCISK RUCHU WAHADŁOWEGO Włączanie lub wyłączanie ruchu wahadłowego. PRZYCISK TEMPERATURY Ustawianie temperatury. ZAKRES TEMPERATUR: 18~30 C PRZYCISK USTAWIANIA ZEGARA Ustawianie godziny. PRZYCISK USTAWIANIA TIMERA Ustawianie czasu. PRZYCISK RESETOWANIA Zresetuj wszystkie ustawienia i wróć do ustawień początkowych. Stały główny sterownik przewodowy jest dostępny dla urządzeń chłodząco-grzewczych jako standard. Funkcja wentylatora średniej prędkości (Mid-speed) może być regulowana za pomocą przełącznika (SW1) na panelu głównym sterownika przewodowego w sposób opisany poniżej. 1. WŁĄCZONY 2. WŁĄCZONY 1. WŁĄCZONY 2. WYŁĄCZONY 1. WYŁĄCZONY 2. WŁĄCZONY 1. WYŁĄCZONY 2. WYŁĄCZONY Wentylator Midspeed Chłodzenie i ogrzewanie Wentylator Midspeed Tylko ogrzewanie Wentylator Midspeed Chłodzenie i ogrzewanie Wentylator Midspeed Tylko chłodzenie Klienci mogą dostosować powyższe ustawienia do modelu urządzenia i swoich własnych wymagań. Po zmianie ustawień należy koniecznie wyłączyć i ponownie włączyć zasilanie.

2 Część 2 Autodiagnostyka i rozwiązywanie problemów 2.1 Jednostka wewnętrzna Nr Typ Znaczenie Migająca dioda Uwagi 1 zabezpieczenie Zabezpieczenie przed przetężeniem kompresora występujące cztery razy na godzinę Lampki wskaźnikowe działania, timer, odmrażanie (tylko wentylatora) migają jednocześnie z 2 zabezpieczenie Zabezpieczenie zewnętrzne (brak fazy, kolejność faz i czujnik temperatury) 3 błąd prawidłowy kanał kontrolny czujnika temperatury pomieszczenia 4 błąd prawidłowy kanał kontrolny czujnika aparatu wyparnego Wszystkie lampki migają z Lampka timera miga z Lampka działania miga z Cała jednostka jest wyłączona. może powrócić do normalnego działania, jeżeli zasilanie nie zostanie odłączone Powraca do normalnego działania po usunięciu błędów (przy wadliwym działaniu T3 w 5HP nie może automatycznie powrócić do normalnego działania) 5 błąd prawidłowy kanał kontrolny czujnika skraplacza 6 błąd Bezpiecznik temperatury stopił się (zapasowy) Lampka odmrażania miga z częstotliwością 5 Lampka działania i lampka timera migają z 2.2 Diody (LED) słuŝące do wskazywania problemów na zewnątrz (trójfazowe, typ HP) Typ Znaczenie LED1 LED2 LED3 W normie W porządku Wyłączona Wyłączona Włączona Kolejność faz Włączona Wyłączona Włączona Przeciążenie Wyłączona Włączona Włączona Brak fazy Włączona Włączona Włączona Zabezpieczenie ciśnienia Włączona Włączona Włączona

3 2.2.1 Błąd kolejności faz Błąd kolejności faz Zmienić kolejność dwóch przewodów zasilania Włączyć ponownie jednostkę Jeżeli problem nie daje się rozwiązać, zewnętrzna płytka z obwodem drukowanym jest wadliwa

4 2.2.2 Przeciążenie Przeciążenie Normalnie sprawdzić napięcie. Maksymalne napięcie dla MOU-24HN2 wynosi 6,7 A Maksymalne napięcie dla MOU-30HN2 wynosi 7,9 A Czy napięcie mieści się w odpowiednim zakresie? Zewnętrzna płytka z obwodem drukowanym jest wadliwa Prawdopodobne przyczyny: 1. Zewnętrzny wentylator jest wadliwy 2. Kompresor jest wadliwy 3. Za dużo czynnika chłodniczego 4. Do instalacji chłodniczej dostało się powietrze 5. Wymiennik ciepła jest bardzo zabrudzony Brak fazy Brak fazy Sprawdzić czy zasilanie jest trójfazowe V? Sprawdzić połączenie zasilania z terminalem. Czy napięcie w zewnętrznym terminalu jest trójfazowe V? Zewnętrzna płytka z obwodem drukowanym jest wadliwa

5 2.2.4 Zabezpieczenie ciśnienia lub temperatury Czy przełącznik zabezpieczenia temperaturowego K1 jest otwarty? Zabezpieczenie ciśnienia lub temperatury Czy K1 lub K2 są otwarte? Czy przełącznik zabezpieczenia ciśnieniowego K2 jest otwarty? 1. Przewód przy K1 jest luźny 2. W środku chłodniczym znajduje się powietrze lub inny gaz 3. Wymiennik ciepła jest zabrudzony 4. Zewnętrzny wentylator lub śmigło wentylatora jest 5. Jednostka zewnętrzna jest źle wentylowana 6. Wyciek czynnika chłodniczego 7. Przełącznik K1 jest wadliwy 1. Przewód przy K2 jest luźny 2. W środku chłodniczym znajduje się powietrze lub inny gaz 3. Wymiennik ciepła jest zabrudzony 4. Zewnętrzny wentylator lub śmigło wentylatora jest 5. Jednostka zewnętrzna jest źle wentylowana 6. Za dużo czynnika chłodniczego 7. Przełącznik K2 jest wadliwy 2.2 Diody (LED) słuŝące do wskazywania problemów na zewnątrz (trójfazowe, typ 4~7 HP) Typ Znaczenie LED1 LED2 LED3 Kolejność faz Miga Wyłączona Wyłączona Brak fazy Miga Wyłączona Wyłączona Zabezpieczenie ciśnienia Miga Miga Wyłączona Przeciążenie Wyłączona Wyłączona Miga z obwodem otwartym i krótkim spięciem Wyłączona Miga Miga T3 z obwodem otwartym i krótkim spięciem Wyłączona Miga Wyłączona T4 zabezpieczenia kondensatora przed przegrzaniem Miga Miga Miga

6 2.3.1 Błąd kolejności faz Błąd kolejności faz Zmiana kolejności podłączenia dwóch przewodów do źródła zasilania Włączyć jednostkę ponownie Jeżeli problem nie daje się rozwiązać, zewnętrzna płytka z obwodem drukowanym jest wadliwa Przeciążenie Przeciążenie Sprawdzić napięcie normalnie Maksymalne napięcie dla MOU-36HN2 wynosi 9,4 A Maksymalne napięcie dla MOU-48HN2 wynosi 10,9 A Maksymalne napięcie dla MOU-60HN2 wynosi 13,2 A Czy napięcie mieści się w odpowiednim zakresie? Zewnętrzna płytka z obwodem drukowanym jest wadliwa 1. Zewnętrzny wentylator jest wadliwy 2. Kompresor jest wadliwy 3. Za dużo czynnika chłodniczego 4. Powietrze dostało się do instalacji chłodniczej 5. Wymiennik ciepła jest bardzo zabrudzony

7 2.3.3 Brak fazy Brak fazy Sprawdzić czy zasilanie jest trójfazowe V? Sprawdzić połączenie źródła zasilania z terminalem Czy napięcie w zewnętrznym terminalu jest trójfazowe V? Zewnętrzna płytka z obwodem drukowanym jest wadliwa Zabezpieczenie ciśnienia lub temperatury Zabezpieczenie ciśnienia lub temperatury Czy K1 lub K2 są otwarte? Czy przełącznik zabezpieczenia temperaturowego K1 jest otwarty? 1. Przewód przy K1 jest luźny 2. W środku chłodniczym znajduje się powietrze lub inny gaz 3. Wymiennik ciepła jest zabrudzony 4. Zewnętrzny wentylator lub śmigło wentylatora jest 5. Jednostka zewnętrzna jest źle wentylowana 6. Wyciek czynnika chłodniczego 7. Przełącznik K1 jest wadliwy Czy przełącznik zabezpieczenia ciśnieniowego K2 jest otwarty? 1. Przewód przy K2 jest luźny 2. Ze środkiem chłodniczym wymieszało się powietrze lub inny gaz 3. Wymiennik ciepła jest zabrudzony 4. Zewnętrzny wentylator lub śmigło wentylatora jest 5. Jednostka zewnętrzna jest źle wentylowana 6. Za dużo czynnika chłodniczego 7. Przełącznik K2 jest wadliwy

8 2.3.5 z obwodem otwartym i krótkim spięciem T3 Czy połączenie ze złączką czujnika temperatury jest prawidłowe? Naprawić złączkę Sprawdzić opór czujnika temperatury zgodnie z Załącznikiem 1 Czy opór jest normalny? Wewnętrzna płytka z obwodem drukowanym jest wadliwa Wymienić czujnik z obwodem otwartym i krótkim spięciem T4 Czy połączenie ze złączką czynnika temperatury jest prawidłowe? Sprawdzić opór czujnika temperatury zgodnie z Załącznikiem 1 Czy opór jest normalny? Wymienić czujnik Wewnętrzna płytka z obwodem drukowanym jest wadliwa Wymienić czujnik

9 2.3.7 Zabezpieczenie kondensatora przed przegrzaniem Zabezpieczenie kondensatora przed przegrzaniem Sprawdzić opór czujnika temperatury zgodnie z Załącznikiem 1 Czy mieści się w normie? Wymienić czujnik 1. W środku chłodniczym znajduje się powietrze lub inny gaz 2. Wymiennik ciepła jest zabrudzony 3. Zewnętrzny wentylator lub śmigło wentylatora jest 4. Jednostka zewnętrzna jest źle wentylowana 5. Wyciek czynnika chłodniczego 6. Zewnętrzna płytka z obwodem drukowanym jest wadliwa
