1 INSTRUKCJA MONTAŻU I UŻYTKOWANIA KUCHENEK MIKROFALOWYCH Z FUNKCJĄ PIEKARNIKA CREATIVE CCMO 4507 TC LIFELINE LCMO 4507 TC Generalny przedstawiciel DOM BIANCO Sp. z o.o. al. Krakowska 5, Raszyn tel. (+48) , fax (+48)

2 - 2 - W imieniu firmy Fulgor-Milano dziękujemy za zaufanie i zakup naszej kuchenki mikrofalowej. Od 1949 roku nasza firma opracowuje nowe rozwiązania technologiczne i rozszerza swoją ofertę produktową. Jednocześnie stale pracujemy nad podnoszeniem jakości produkowanych urządzeń. Gratulujemy dokonanego wyboru! Zakupione urządzenie będzie Państwu służyć przez wiele lat. Urządzenie jest przeznaczone do użytkowania w indywidualnych gospodarstwach domowych i odpowiada wymaganiom wszystkich obowiązujących w tym zakresie przepisów. Piekarnik wyprodukowano z przeznaczeniem do przygotowywania i podgrzewania potraw. Wszelkie inne zastosowania będą uznane za niewłaściwe. Urządzenia Fulgor-Milano wykonane są z różnorodnych materiałów najwyższej jakości. Odcień i faktura powierzchni może nieznacznie różnić się w danym egzemplarzu, jak również w danej grupie kolorystycznej. Nie jest to podstawa do reklamacji produktu. Producent i Generalny przedstawiciel nie ponoszą żadnej odpowiedzialności za szkody i straty wynikłe z niewłaściwego użycia urządzenia. Więcej informacji o ofercie Fulgor na

3 - 3 - Spis treści 1. Zasady użytkowania 4 2. Bezpieczeństwo użytkowania 4 3. Wprowadzenie 8 4. Ustawianie zegara Włączanie Panel sterowania Funkcje pieczenia tradycyjnego Programowanie kuchenki Funkcje wykorzystujące działanie mikrofal Gotowe przepisy Wymiana lampki Wytyczne montażu kuchenki Podłączenie elektryczne 26 Więcej informacji o ofercie na

4 Zasady użytkowania Niniejsza instrukcja jest integralną częścią urządzenia i z tego względu powinna być przechowywana w jego pobliżu w łatwo dostępnym miejscu przez cały okres użytkowania kuchenki. Zalecamy uważne przeczytanie instrukcji oraz zapoznanie się z zawartymi w niej zaleceniami przed przystąpieniem do użytkowania kuchenki. Instalacja powinna być wykonana przez odpowiednio wykwalifikowane osoby i zgodnie z obowiązującymi przepisami i normami. Urządzenie jest przeznaczone do użytkowania w indywidualnych gospodarstwach domowych i odpowiada wymaganiom wszystkich obowiązujących przepisów. Piekarnik wyprodukowano z przeznaczeniem do przygotowywania i podgrzewania potraw. Wszelkie inne zastosowania będą uznane za niewłaściwe. Producent i Generalny przedstawiciel nie ponoszą żadnej odpowiedzialności za szkody i straty wynikłe z niewłaściwego użycia urządzenia. Urządzenie jest przeznaczone do pieczenia potraw, nie wolno za jego pomocą ogrzewać pomieszczeń. Urządzenie jest oznakowane zgodnie z wymaganiami dyrektywy 2002/96/WE o zużytym sprzęcie elektrycznym i elektronicznym WEEE (w Polsce ustawa z dnia 19 lipca 2005 r. o zużytym sprzęcie elektrycznym i elektronicznym wraz z późniejszymi zmianami i uzupełnieniami). Powyższa dyrektywa i ustawa stanowi ramowe zasady utylizacji i recyklingu zużytych urządzeń elektrycznych i elektronicznych. Przed uruchomieniem urządzenia należy usunąć z jego obudowy i wnętrza wszelkie nalepki oraz folie i elementy opakowaniowe. Podczas pracy kuchenka bardzo się rozgrzewa. Należy uważać, aby nie dotknąć do elementów grzewczych znajdujących się wewnątrz urządzenia. Nie wolno dopuścić do zasłonięcia otworów wentylacyjnych oraz otworów służących do usuwania nadmiaru ciepła. Nie wolno opierać się ani siadać na otwartych drzwiczkach. Do czyszczenia nie wolno używać zmywaków metalowych oraz ostrych przedmiotów, gdyż mogą one doprowadzić do uszkodzenia powierzchni. Należy używać normalnych środków do mycia naczyń nie zawierających substancji ściernych, a w razie potrzeby drewnianych lub plastikowych narzędzi. Po umyciu dokładnie spłukać i wytrzeć do sucha za pomocą miękkiej szmatki lub irchy. Nie wolno pozostawiać resztek potraw zawierających duże ilości cukru (np. dżemy) wewnątrz kuchenki. Po przyschnięciu mogą one zniszczyć powierzchnię. Nie wolno używać plastikowych naczyń i pojemników wysoka temperatura może doprowadzić do ich stopienia i uszkodzenia urządzenia. Nie wolno podgrzewać w piekarniku potraw w szczelnie zamkniętych puszkach powstające podczas pieczenia duże ciśnienie może doprowadzić do eksplozji puszki. Nie wolno pozostawiać urządzenia bez dozoru, jeżeli istnieje prawdopodobieństwo wytopienia się z potraw tłuszczów. Mogą one ulec zapaleniu. Na rozgrzane powierzchnie nie wolno lać wody, także do blach powstająca wtedy para może doprowadzić do oparzeń oraz uszkodzenia powierzchni. 2. BEZPIECZEŃSTWO UŻYTKOWANIA UWAGI ZWIĄZANE Z KORZYSTANIEM Z MIKROFAL Niebezpieczeństwo pożaru! Korzystaj z funkcji mikrofal tylko do przygotowania produktów spożywczych. Wszelkie inne zastosowania mogą być niebezpieczne lub spowodować uszkodzenie. Na przykład, podgrzewane części odzieży może spowodować pożar. Niebezpieczeństwo obrażeń! Porcelanowe i ceramiczne naczynia mogą mieć małe otwory w uchwytach i pokrywach. Jeśli woda dostanie się do nich, naczynie może pęknąć. Nie należy używać naczyń, które są nieodpowiednie dla kuchenek mikrofalowych. Niebezpieczeństwo poparzenia! Gorące produkty spożywcze mogą podgrzać naczynie. Zawsze należy stosować rękawice ochronne do wyjmowania naczyń i akcesoriów z komory kuchenki. Moc mikrofal i czas podgrzewania. Niebezpieczeństwo pożaru! Nigdy tego ustawiaj zbyt wysokiej mocy mikrofal lub długiego czasu gotowania. Jedzenie może się zapalić i spowodować uszkodzenie urządzenia. Przestrzegać zasad z niniejszej instrukcji. Opakowania. Niebezpieczeństwo pożaru! Nigdy nie podgrzewaj jedzenia w opakowaniu. Żywność podgrzewana w pojemnikach z tworzywa sztucznego, papieru lub innych materiałów łatwopalnych musi być pod stałym nadzorem Użytkownika. Niebezpieczeństwo poparzenia! Opakowanie hermetyczne może eksplodować. Postępuj zgodnie z instrukcjami pokazanymi na opakowaniu. Zawsze należy stosować rękawicę ochronna do wyjęcia gotowego dania.

5 - 5 - Napoje niebezpieczeństwo poparzenia! Podczas podgrzewania płynów należy pamiętać, że moment wrzenia może być opóźniony. Oznacza to, że płyn może osiągnąć temperaturę wrzenia, bez tworzenia typowych małych bąbelków. Nawet niewielkie poruszenie naczyniem może spowodować nagłe wykipienie i przepełnienie naczynia. Podczas podgrzewania płynów, zawsze włóż do naczynia np. łyżkę. Ostrzeżenie! Do kuchenki nie wolno wkładać samych elementów metalowych (np. sztućców). W komorze muszą być także produkty spożywcze absorbujące mikrofale. Elementy metalowe, takie jak łyżki, muszą pozostawać co najmniej 2 cm od ścian komory i wewnętrznej powierzchni drzwi. W przeciwnym wypadku w komorze może dojść do iskrzenia i poważnego uszkodzenia wnętrza, lub drzwi. Niebezpieczeństwo wybuchu! Nigdy nie podgrzewać napojów lub innych rodzajów żywności w zamkniętych pojemnikach. Nigdy, nadmiernie nie podgrzewać napojów alkoholowych. Żywność dla niemowląt. Niebezpieczeństwo poparzenia! Nigdy nie podgrzewać żywności dla dzieci w zamkniętym pojemniku. Zawsze należy zdjąć pokrywę lub smoczek. Po zakończeniu ogrzewania, zawsze starannie wstrząsnąć lub wymieszać zawartość tak, że ciepło podgrzanej jest równomierne w całej objętości. Sprawdzić temperaturę przed podaniem jedzenia dla dziecka. Niebezpieczeństwo poparzenia! Nigdy nie gotować jaj w skorupkach. Nigdy nie podgrzewać jajek na twardo, ponieważ mogą eksplodować nawet po wyłączeniu kuchenki mikrofalowej. Dotyczy to również mięczaków i skorupiaków. W przypadku smażenia jajka sadzonego, należy przebić żółtko. W przypadku żywności z twardą skórką takiej, jak jabłka, pomidory, ziemniaki, lub kiełbaski, należy przebić skórkę lub skórę przed gotowaniem. Niebezpieczeństwo pożaru! Nigdy nie susz jedzenia w kuchence mikrofalowej. Nigdy nie rozmrażaj zbyt długo, lub przy zbyt wysokim poziomie mocy żywności o niskiej zawartości wody (np. pieczywa). Nigdy nie należy używać kuchenki mikrofalowej do podgrzewania tylko oleju. Przygotowując słodycze zawierające bardzo soczyste owoce, nie przepełniać naczynia do pieczenia. Soki owocowe, które wypływają z naczynia do pieczenia mogą zostawić trwałe plamy. Ryzyko uszkodzenia! Nigdy nie należy używać emaliowanych naczyń w kuchence mikrofalowej, bo mogą spowodować iskrzenie i uszkodzenie kuchenki. Komora urządzenia musi być chłodzona tylko przy zamkniętych drzwiczkach. Sprawdź że nic nie przykleiło się do drzwi urządzenia. Nawet jeżeli drzwi są tylko uchylone, sąsiadujące szafki mogą z czasem ulec uszkodzeniu. Jeśli uszczelka drzwi jest bardzo brudna, drzwi urządzenia nie zamykają się prawidłowo. Podczas działania urządzenia sąsiadujące szafki mogą ulec uszkodzeniu. Zadbaj o to, żeby uszczelka drzwi była zawsze czysta. Nie opieraj się i nie stawiaj naczyń, ani akcesoriów na otwartych drzwiach urządzenia. Włącz kuchenkę jedynie wtedy, gdy umieścisz w środku jedzenie. Bez potrawy wewnątrz komory, urządzenie może zostać przeciążone, a nawet bezpowrotnie uszkodzone! Nie pozostawiać wilgotnych artykułów spożywczych w komorze gotowania, przez dłuższy okres czasu.

6 - 6 - Instalacja urządzenia powinna odbywać się zgodnie z obowiązującymi przepisami i normami, szczególnie rozporządzeniem Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 z 2002 r., poz. 690 wraz z późniejszymi zmianami i uzupełnieniami) oraz zasadami podanymi w niniejszej instrukcji. W interesie bezpieczeństwa Użytkownika jest, aby wszelkie czynności związane z podłączeniem i serwisowaniem urządzeń elektrycznych były wykonywane przez mających odpowiednie uprawnienia pracowników autoryzowanych serwisów. Także odłączenia urządzenia elektrycznego od instalacji powinna dokonywać osoba mająca odpowiednie uprawnienia. Przed przystąpieniem do jakichkolwiek prac związanych z czyszczeniem i/lub obsługą bieżącą urządzenia kuchenkę należy odłączyć od zasilania. W przypadku podłączania do gniazdka sieciowego należy upewnić się, że gniazdko i wtyczka są kompatybilne i zgodne z obowiązującymi przepisami. Gniazdko sieciowe musi być łatwo dostępne po zainstalowaniu kuchenki. Nie wolno odłączać kuchenki od sieci elektrycznej ciągnąc za przewód zasilający. W przypadku uszkodzenia przewodu podłączeniowego należy skontaktować się z autoryzowanym serwisem. Urządzenie musi być podłączone do uziemienia, a uziemienie musi być sprawne i zgodne z obowiązującymi przepisami i normami. Natychmiast po zainstalowaniu kuchenki należy dokonać krótkiej kontroli prawidłowości jego działania zgodnie z zasadami podanymi w niniejszej instrukcji. Jeżeli urządzenie nie będzie funkcjonować, należy odłączyć je od instalacji elektrycznej i wezwać najbliższy, autoryzowany serwis. Nie wolno podejmować prób samodzielnej naprawy urządzenia. W piekarniku i obok niego nie wolno przechowywać materiałów i substancji łatwopalnych. Podczas użytkowania urządzenie rozgrzewa się do wysokich temperatur. Należy uważać, aby nie dotknąć elementów grzewczych znajdujących się we wnętrzu urządzenia. Urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi) mające ograniczone zdolności psychiczne, fizyczne i mentalne, a także osoby niemające odpowiedniego doświadczenia o ile nie zostały odpowiednio poinstruowane lub nie znajdują się pod dozorem osób odpowiedzialnych za ich bezpieczeństwo. Należy uważać, aby dzieci nie przebywały w pobliżu kuchenki podczas jego pracy ani nie bawiły się nim. Nie wolno wsuwać ostrych narzędzi do szczelin znajdujących się w urządzeniu. Ważne! Ze względów bezpieczeństwa, przed czyszczeniem kuchenki, zawsze należy wyjąć wtyczkę z gniazdka lub kabel zasilania kuchenki. Nie stosować substancji kwasowych lub alkalicznych do czyszczenia kuchenki (sok z cytryny, ocet, sól, pomidory itp.). Nie stosować produktów na bazie chloru, kwasu, lub produktów ściernych do czyszczenia powierzchni kuchenki. Nie należy używać pary pod ciśnieniem do czyszczenia urządzenia. Para może uszkodzić podzespoły elektroniczne powodując zwarcie. Nie wolno wprowadzać żadnych zmian konstrukcyjnych urządzenia. Podczas pracy urządzeń elektrycznych nie wolno rozpylać w ich pobliżu żadnych sprejów. Tak samo nie wolno używać do czyszczenia środków w spreju, jeżeli piekarnik jest rozgrzany. Producent i Generalny Przedstawiciel nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za szkody w zdrowiu i życiu ludzi albo szkody materialne spowodowane nieprzestrzeganiem powyższych zasad lub wynikające z ingerencji w dowolną część lub podzespół urządzenia, a także ze stosowania nieoryginalnych części zamiennych.

7 - 7 - ODPOWIEDZIALNOŚĆ ZA ŚRODOWISKO NATURALNE Odpowiedzialność Producenta Urządzenie jest oznakowane zgodnie z wymogami dyrektywy 2002/96 WG w sprawie zużytego sprzętu elektrycznego i elektronicznego (w Polsce ustawa z dnia 19 lipca 2005 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego wraz z późniejszymi zmianami i uzupełnieniami). Przepisy te obowiązują na całym terytorium UE oraz stanowią ramy postępowania w zakresie recyklingu i utylizacji tego typu urządzeń. Po zużyciu kuchenki należy go przekazać do właściwej zbiornicy zużytego sprzętu elektrycznego i elektronicznego lub przekazać sprzedawca podczas zakupu nowego urządzenia o tym samym przeznaczeniu. Zwrot odbywa się na zasadzie sztuka za sztukę. Właściwa utylizacja zużytego sprzętu pozwala na ograniczenie jego ewentualnego negatywnego wpływu na środowisko oraz zdrowie ludzi, a także pozwala na odzysk cennych surowców wtórnych. Niewłaściwe postępowanie ze zużytym sprzętem jest zagrożone odpowiedzialnością karną na mocy obowiązujących ustaw. Wyrób nie zawiera substancji szkodliwych w ilościach mogących być realnym zagrożeniem dla środowiska oraz zdrowia ludzi zgodnie z obowiązującymi dyrektywami UE. Odpowiedzialność Użytkownika Opakowania naszych wyrobów są wykonane z materiałów niezanieczyszczających środowiska naturalnego i nadających się do recyklingu. Prosimy o prawidłową utylizację tych pozostałości. Adresy punktów skupu surowców wtórnych i firm zajmujących się recyklingiem otrzymacie Państwo u sprzedawcy oraz we właściwych jednostek samorządowej i państwowej administracji lokalnej. Pozostałości opakowania nie wolno pozostawiać w domu bez nadzoru, gdyż mogą stanowić zagrożenie dla zdrowia i życia dzieci, szczególnie plastikowe torby. Zużyte urządzenie należy zutylizować zgodnie z zasadami podanymi w p Przed zutylizowaniem zużytego urządzenia należy zdemontować drzwiczki kuchenki i pozostawić akcesoria w środku w położeniu roboczym. W ten sposób zapobiegnie się przypadkowemu zatrzaśnięci u się dzieci w środku podczas zabaw. Należy też odciąć przewód podłączeniowy po uprzednim wyjęciu wtyczki z gniazdka. Lokalizacja tabliczki znamionowej Tabliczka znamionowa z danymi technicznymi, numerem rejestracyjnym oraz marką urządzenia jest umieszczona w miejscu widocznym po otwarciu drzwiczek kuchenki (na dole). Tabliczki znamionowej nie wolno usuwać.

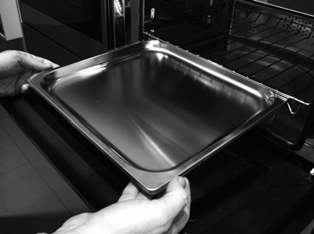

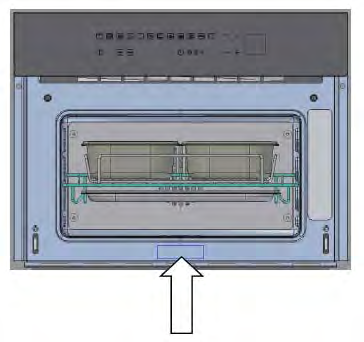

8 WPROWADZENIE Szanowni Państwo, Wasz nowy piekarnik jest sterowany przez panel elektroniczny, który stale monitoruje działanie urządzenie w celu poprawy jego wydajności. Funkcjonalność panelu stoi na najwyższym, światowym poziomie. Precyzyjny i niezawodny panel sterowania jest także elegancki, dyskretny i bardziej intuicyjny niż kiedykolwiek! Tylko kilka przycisków, a wiele funkcji. Użytkownik nie ma problemu z wprowadzeniem kombinacji lub sekwencji poleceń, dzięki czemu można skoncentrować się na przepisach. Wystarczą 2 kliknięcia i piekarnik jest gotowy do pracy! Kuchenka ma elegancki panel dotykowy, ale Użytkownik wybierając funkcję musi delikatnie przycisnąć ikonę. Jest to zamierzony efekt - nie jest to panel dotykowy, taki jak w popularnych telefonach komórkowych! Dzięki temu zapewniamy bezpieczeństwo użytkowania i zapobiegamy przypadkowemu włączeniu funkcji. Przed podłączeniem do zasilania Przed pierwszym użyciem wnętrze kuchenki, oraz wszystkie akcesoria należy dokładnie oczyścić wilgotną szmatką z wodą i detergentem, a następnie wytrzeć do sucha. Po podłączeniu zasilania zaleca się wygrzanie komory kuchenki w maksymalnej temperaturze, przez ok. 30 minut (opisane w dalszej części instrukcji (punkt 5, strona 10). Półka grilla ma w swojej tylnej części specjalne wygięcie, które ze względów bezpieczeństwa zapobiega całkowitemu jej wysunięciu. Aby wyjąć półkę grilla należy ją delikatnie pociągnąć do siebie, aż zatrzyma ją blokada, a następnie podnieść wystającą krawędź do góry (pod kątem ok. 45 stopni), aż będzie możliwe całkowite wysunięcie półki. Wkładanie półki na miejsce: należy ustawić półkę pod kątem 45 stopni, włożyć tylną część w prowadnice, lekko wsunąć, a następnie opuścić półkę do pozycji poziomej i wsunąć do końca. Taca ociekowa pod grillem nie ma blokady i wysuwa się bez potrzeby jej unoszenia.

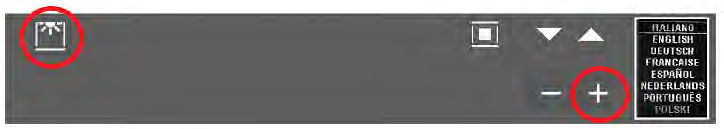

9 -9- Montaż i podłączenie Szanowni Państwo, zakupiony piekarnik, to wyrafinowane urządzenie elektroniczne. Do jego instalacji wymagana jest obecność osób mających odpowiednie uprawnienia elektryczne SEP. Również prawidłowe ustawienie kuchenki w meblach wymaga doświadczonych montażystów. (Szczegóły w instrukcji montażu w dalszej części instrukcji) Po podłączeniu do zasilania elektrycznego Gdy piekarnik jest podłączony do sieci elektrycznej po raz pierwszy, lub po powrocie zasilania po awarii kuchenka pracuje w trybie demonstracyjnym (DEMO). Kuchenka zasygnalizuje podłączenie do sieci elektrycznej podwójnym sygnałem dźwiękowym Tryb demonstracyjny Jest to tryb pracy kuchenki po każdej awarii zasilania, a także przy pierwszym podłączeniu. Kuchenka pokazuje kontrolki sterowania w fabrycznie zaprogramowanej kolejności. Wszystkie ikony są podświetlone i kolejno zmieniają kolor z białego na czerwony. W trybie DEMO elementy grzejne nie są zasilane! Panel sterowania jest nieaktywny, a więc piekarnik nie będzie reagował na polecenia! Aby rozpocząć użytkowanie kuchenki należy przez ok. 5 sekund naciskać delikatnie ikonę oświetlenia (pierwsza, z lewej, w górnym rzędzie). Kuchenka zasygnalizuje dźwiękiem gotowość do pracy. Następnym krokiem jest wybór języka obsługi. Fabrycznie ustawiony język angielski można zmienić, naciskać jednocześnie przycisk oświetlenia i znak + (z prawej strony, w dolnym rzędzie). Ekran poprosi o wybranie języka obsługi. Użyj przycisków GÓRA/DÓŁ, aby wybrać żądany język. Użyj przycisku, aby zatwierdzić wybór. Od teraz, wybrany język nie ulega zmianie, nawet, gdy są przerwy w dostawie prądu. Po ustawieniu języka należy ustawić zegar. Bez ustawienia zegara kuchenka nie pozwoli wybrać funkcji ikony nie będą aktywne. Na tym etapie uruchamiania urządzenia nie zadziała naciskanie przycisku ON/OFF (co najwyżej uruchomimy blokadę panelu).

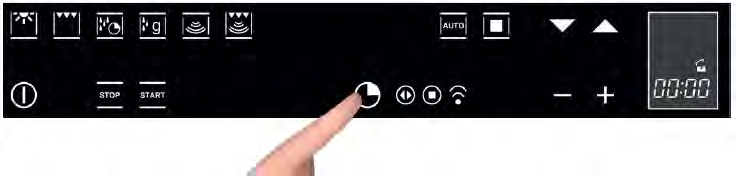

10 Ustawianie zegara Po ustawieniu języka należy ustawić zegar. Bez ustawienia zegara kuchenka nie pozwoli wybrać funkcji ikony nie będą aktywne. Na tym etapie uruchamiania urządzenia nie zadziała naciskanie przycisku ON/OFF (co najwyżej uruchomimy blokadę panelu). Aby ustawić aktualny czas, naciśnij przycisk z symbolem zegara "TIMER, przez co najmniej 3 sekundy. Naciśniecie krócej spowoduje ustawienie alarmu dźwiękowego. Każde polecenie jest potwierdzane sygnałem dźwiękowym. Ustaw zegar przyciskami + / -. Podczas ustawiania prawidłowego czasu, migają dwie kropki oddzielające godziny od minut. Po zakończeniu ustawień nie trzeba potwierdzać ustawionego czasu. Wystarczy pozostawić panel na chwilę, a kropki przestaną migać i na wyświetlaczu pozostanie ustawiona godzina. Dostępne funkcje, gdy kuchenka nie pracuje. - Włączenie oświetlenia komory kuchenki Naciskając ikonę oświetlenia można włączać i wyłączać oświetlenie komory. - Zmiana języka obsługi ekranu Gdy piekarnik jest wyłączony, można zmienić język wyświetlacza naciskając jednocześnie oświetlenia, oraz symbol + w prawym, dolnym rogu wyświetlacza, przez co najmniej 3 sekundy. Następnie użyj przycisków GÓRA/DÓŁ, aby wybrać żądany język. Użyj przycisku, aby zatwierdzić wybór. - Ustawianie minutnika (timera). Patrz odpowiedni rozdział na stronie 16.

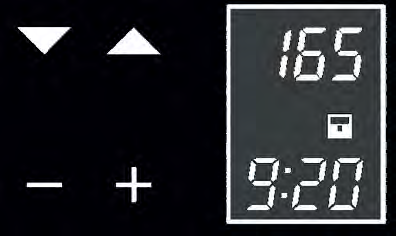

11 Włączanie kuchenki Aby włączyć kuchenkę należy nacisnąć symbol na rysunku. Poza włączeniem oświetlenia i timera, ten przycisk uaktywnia wszystkie ikony podświetlając ich tło. UWAGA: Należy pamiętać, że kuchenka włącza się tylko wtedy, gdy funkcja blokady panelu sterowania (ochrona przed przypadkowym włączeniem, opis funkcji poniżej) jest wyłączona. Na wyświetlaczu, przez ok. 1 minutę pojawia się napis ON / WŁĄCZONY. Kuchenka czeka na wybór funkcji. Jeśli Użytkownik nie wybierze funkcji, ze względów bezpieczeństwa kuchenka automatycznie wyłączy się, a na wyświetlaczu, przez kilka sekund pojawi się napis OFF / WYŁĄCZONY. Po podłączeniu kuchenki Przed pierwszym użyciem, ale po podłączeniu i oczyszczeniu wnętrza kuchenki należy go wygrzać przez około 30 minut w maksymalnej temperaturze. Eliminuje to wszystkie pozostałe po produkcji oleje, które mogą powodować nieprzyjemne zapachy podczas gotowania. Użyj funkcji termoobiegu. Funkcja blokady panelu sterowania Funkcja ta umożliwia blokowanie sterowania urządzeniem. Aby włączyć, lub wyłączyć tę funkcję należy naciskać przycisk przez co najmniej 3 sekundy. Możesz włączyć lub wyłączyć tę funkcję w dowolnym czasie. Symbol otwartej kłódki oznacza, że funkcja blokady nie jest aktywna. Symbol zamkniętej kłódki oznacza, że funkcja jest aktywna.

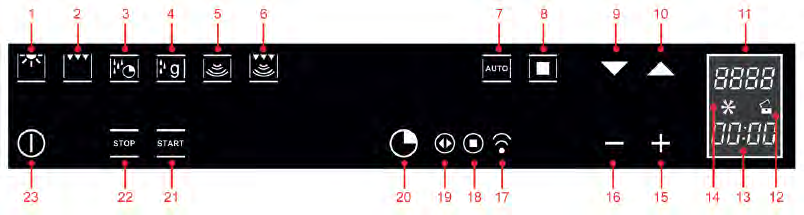

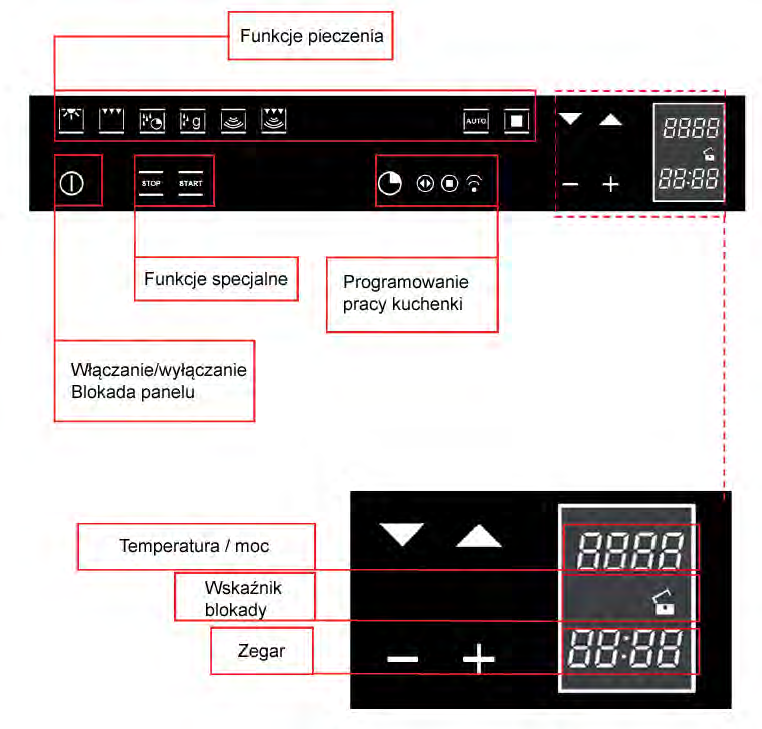

12 Panel sterowania PODSTAWOWE FUNKCJE PIECZENIA (JAK W ZWYKŁYM PIEKARNIKU) 1-2 FUNKCJE PIECZENIA Z UŻYCIEM MIKROFAL 3-6 ZAPROGRAMOWANE FABRYCZNIE PRZEPISY 7-8 PRZEWIJANIE MENU GÓRA/DÓŁ 9-10 WYŚWIETLACZ CYFROWY USTAWIANIE CZASU PIECZENIA FUNKCJE TIMERA I ZEGARA START / STOP PRZYCISKI ROZPOCZĘCIA / ZATRZYMANIA FUNKCJI WYŁĄCZNIK ON/OFF + FUNKCJA BLOKADY PANELU 23 1 oświetlenie komory 2 grill 3 rozmrażanie na czas 4 rozmrażanie wg wagi 5 mikrofale (jak w zwykłej kuchence MV) 6 mikrofale z grillem 7 dostęp do fabrycznie zaprogramowanych przepisów 8 przycisk zatwierdzenia wyboru (OK.) 9 przewijanie menu w dół 10 przewijanie menu w górę 11 wyświetlacz temperatury (zadanej i aktualnej) 12 symbol włączenia/wyłączenia blokady panelu (kłódka) 13 wyświetlacz godziny i czasu ustawienia timera 14 wskaźnik odliczania czasu (countdown) 15 dodanie wartości parametru (np. temperatury, lub czasu) 16 zmniejszenie wartości parametru (np. temperatury, lub czasu) 17 funkcja minutnika (nie zatrzymuje pracy kuchenki) 18 funkcja przygotowania potrawy na konkretną godzinę 19 funkcja gotowania przez zadany czas 20 dostęp do funkcji timera 21 START przycisk rozpoczęcia pracy 22 STOP przycisk zatrzymania pracy 23- wyłącznik główny ON / OFF Istnieje możliwość wstrzymania programu gotowania (pauza). Funkcja jest aktywowana poprzez ponowne naciśnięcie wybranej ikony funkcji. Podczas wstrzymania ikona będzie migać, a Użytkownik może w tym czasie wykonać zaplanowane czynności (obrócenie, sprawdzenie potrawy, itd.). Po zamknięciu drzwiczek, aby wyłączyć pauzę, należy ponownie nacisnąć ikonę funkcji, w przeciwnym razie kuchenka nie dokończy programu!.

13 -13- Funkcje panelu sterowania W piekarniku można przygotować potrawy korzystając z siedmiu funkcji. Aby aktywować funkcję, wystarczy dotknąć odpowiedni symbol. Każda funkcja ma fabrycznie ustawioną temperaturę, wybraną na podstawie testów typowych przepisów kulinarnych. Ustawienia fabryczne mogą być łatwo zmienione przez Użytkownika na podstawie własnego doświadczenia. Uwaga: Podczas pracy dostępne części kuchenki mogą stać się bardzo gorące. Należy zapewnić bezpieczeństwo dzieciom, aby nie próbowały dotknąć gorących elementów kuchenki.

14 Funkcje pieczenia Oświetlenie komory. Włącza się, gdy otwierane są drzwi kuchenki. Przycisk jest do dyspozycji Użytkownika przez cały czas pracy kuchenki. Oświetlenie można włączyć i wyłączyć w dowolnej chwili. Pozostawione oświetlenie wyłączy się automatycznie po ok. 3 minutach. W piekarniku działa grzałka grilla w górnej części komory. Kuchenka nagrzewa się szybko (do 230 C ok. 15 min). Ten tryb jest wykorzystywany do pieczenia cienkich, lub średniej grubości kawałków mięsa najlepiej na 2, lub 3 półce od dołu. Rozgrzej kuchenkę przez ok. 2 min. Zanim włożysz do środka potrawę. Rozmrażanie na czas. Rozmrażanie wg wagi potrawy. Mikrofale. Mikrofale i grzałka grilla. Dostęp do gotowych receptur, zaprogramowanych fabrycznie. Poniższa tabela przedstawia wyniki testów pieczenia prowadzonych w naszych laboratoriach przez profesjonalnego kucharza. Dane z tabeli prosimy traktować jako punkt wyjścia do własnych eksperymentów kulinarnych. Własne przepisy dają najlepsze wyniki!

15 Prosty wybór funkcji pieczenia Dzięki nowoczesnemu panelowi sterowania wystarczą 2 dotknięcia, aby rozpocząć pieczenie: włącz kuchenkę, a następnie wybierz najbardziej odpowiednią funkcję! Kuchenka ma zaprogramowane fabryczne nastawy temperatury dla każdej funkcji. Użytkownik może je dowolnie zmieniać, ale jeśli uzna je za właściwe, to nie musi nic robić. Kuchenka rozpocznie pracę automatycznie, w kilka sekund! Pamiętaj, że przy takim sposobie rozpoczęcia pracy, kuchenka będzie działać bez ograniczenia czasowego. Jeśli nie zadasz czasu pracy - kuchenka nie wyłączy się automatycznie! Ustawianie temperatury Piekarnik wyposażony jest w czujnik temperatury o dokładności ± 5 C. Wymaganą temperaturę można zmienić w każdej chwili. Po wybraniu funkcji pieczenia, wystarczy użyć przycisków GÓRA/DÓŁ, aby wybrać żądaną temperaturę. Zakres ustawień wynosi od 50 C do MAX (230 C). Nie trzeba potwierdzać zmiany, sterowanie włącza się samoistnie, po kilku sekundach. Podczas nagrzewania się kuchenki miga symbol Celsjusza ( C), co oznacza potwierdzenie, że kuchenka nagrzewa się, aż do osiągnięcia wybranej temperatury. Osiągnięcie zadanej temperatury jest sygnalizowane dźwiękiem, a symbol Celsjusza ( C) przestaje migać. UWAGA: niektóre modele mogą wyświetlać aktualną, a nie zadaną temperaturę w piekarniku - miga wtedy symbol Celsjusza ( C). Jeśli chcesz sprawdzić, jaka temperatura została zadana, naciśnij jeden z przycisków GÓRA/DÓŁ. Jeśli chcesz, możesz z nich skorzystać, aby zmienić ustawioną temperaturę. Zachowaj ostrożność podczas otwierania drzwiczek gorące powietrze i para wodna może gwałtownie wydostać się z urządzenia. Ciepło odpadowe (resztkowe) Podczas pieczenia kuchenka magazynuje ciepło. Ciepło to jest utrzymywane w izolacji od reszty szafek kuchennych dzięki zastosowaniu warstwy izolacji cieplnej i pewnych rozwiązań technicznych (np. wentylatora chłodzenia). Ciepło z kuchenki odprowadzane jest stopniowo w czasie i może być jeszcze przydatne w kuchni. Wyświetlacz pokazuje napis CIEPŁO ODPADOWE i temperaturę wewnętrzną kuchenki, aż spadnie do 50 C. Wykorzystaj tę cechę, aby podtrzymać temperaturę potrawy, lub do delikatnego zakończenia pieczenia!

16 Sterowanie oświetleniem komory kuchenki Oświetlenie włącza się automatycznie przy wszystkich funkcjach pieczenia. Możne je włączać, lub wyłączać wg własnego uznania, kiedy chcesz! Oświetlenie włącza się zwykle na czas ogrzewania się kuchenki do zadanej temperatury i wyłącza się po ok. 3 minutach po jej osiągnięciu, aby oszczędzać energię. Aby sprawdzić postęp pieczenia, może być konieczne włączenie światła wewnętrznego. Wystarczy nacisnąć ikonę oświetlenia, a światło włączy się na ok. 3 minuty. Jeśli chcesz, możesz je wyłączyć szybciej naciskając ponownie ikonę oświetlenia. Niektóre modele są wyposażone w sterowanie oświetleniem w powiązaniu z otwieraniem drzwi. Funkcja ta wykorzystuje czujnik położenia drzwi. Ich otwarcie jest sygnalizowane sygnałem dźwiękowym i włączeniem się lampki. Oświetlenie się wyłącza się, gdy drzwi są zamknięte, lub po 3 minutach. 8. PROGRAMOWANIE PIEKARNIKA (tylko dla funkcji grilla) Czas pieczenia kuchenki można zaprogramować na trzy sposoby. Czas pieczenia można połączyć z wybraną funkcją pieczenia. Funkcje zegara mogą być wybrane w kolejności od lewej do prawej dotykając symbolu zegara. Każde dotknięcie powoduje podświetlenie się właściwego symbolu. Programowanie timera: długość czasu pieczenia Dotknij ikony 1 raz, a odpowiedni symbol zostanie podświetlony. Timer zastąpi aktualny czas wyświetlając 0. Migające kropki wskazują, że można zaprogramować czas pieczenia. Po wprowadzeniu długości czasu pieczenia, na wyświetlaczu pojawi się ponownie aktualny czas, a dodatkowo zaświeci się symbol "czas pieczenia. Od tego momentu zaczyna się odliczanie zadanego czasu (a nie od momentu osiągnięcia zadanej temperatury). Po upływie zadanego czasu, kuchenka emituje sygnał dźwiękowy i zatrzymuje się. Na wyświetlaczu pojawi się następujący komunikat: "PROGRAM ZAKOŃCZONY WYJĄĆ POTRAWĘ (PROGRAM ENDED REMOVE FOOD). Aby wyłączyć sygnał dźwiękowy naciśnij dowolny przycisk, lub otwórz drzwi. Po ok. minucie, kuchenka wyłączy się automatycznie, jeśli inne funkcje pieczenia nie zostały ustawione.

17 Programowanie czasu zakończenia pieczenia (pieczenie na zadaną godzinę) Funkcja to umożliwia zakończenie programu o określonej godzinie po upływie zadanego czasu pieczenia. Naciśnij symbol timera dwa razy. Po pierwszym naciśnięciu podświetli się symbol, a po drugim symbol godziny zakończenia programu. Także separator godzin i minut (dwie kropki) będzie migać sygnalizując, że można ustawić czas końca pieczenia. Ustaw godzinę zakończenia pieczenia, naciskając symbole "+" i "-". Po ustaleniu godziny zakończenia pieczenia, wyświetlacz będzie migać podając aktualny czas ponownie, a symbol czasu zakończenia będzie się świecić. Od tego momentu zaczyna się odliczanie. Po zakończeniu programu (o godzinie zadanej przez Użytkownika) kuchenka emituje sygnał dźwiękowy i zatrzymuje się. Na wyświetlaczu pojawi się następujący komunikat: PROGRAM ZAKOŃCZONY WYJĄĆ POTRAWĘ (PROGRAM ENDED REMOVE FOOD). Aby wyłączyć sygnał dźwiękowy naciśnij dowolny przycisk, lub otwórz drzwi. Po ok. 8 sekundach kuchenka wyłączy się automatycznie, jeśli inne funkcje pieczenia nie zostały ustawione. Programowanie timera: pieczenia z opóźnieniem Programowanie z określeniem godziny zakończenia pieczenia (delay cooking). Pieczenie programowane jest funkcją, która pozwala na zakończenie pracy kuchenki o zadanej godzinie, po której kuchenka wyłączy się automatycznie. Poprzez połączenie tych dwóch trybów, "czas pieczenia" i "pieczenie na zadany czas", można tak zaprogramować kuchenkę, że pieczenie rozpocznie później niż w chwili obecnej. Na przykład, jeśli chcesz wyjść o 08: 30 i chcesz, żeby pieczeń była gotowa powrocie, o godzinie 13: 00, należy: a) przygotować pieczeń i umieścić ją w piekarniku b) włączyć kuchenkę, wybrać funkcję pieczenia i ustawić temperaturę. c) następnie ustawić długość czasu pieczenia, która załóżmy wynosi 2 godziny

18 d) teraz należy ustawić godziną zakończenia pieczenia. Sterownik zwykle dodaje czas pieczenia do chwili obecnej, więc proponuje koniec-czasu pieczenia. W naszym przypadku - 10:30 (8: : 00). e) Zmień godzinę zakończenia pieczenia, w naszym przykładzie na godzinę 13:00. Kuchenka przejdzie w tryb gotowości, o oświetlenie zgaśnie. Symbol wybranego programu podświetlony jest na czerwono, a symbol wybranego czasu zakończenia pieczenia na biało. Kuchenka rozpocznie pracę z odpowiednim opóźnieniem tak, aby czas pieczenia na danym programie zakończył się o wybranej przez Użytkownika godzinie. Sterownik automatycznie wyłączy kuchenkę o godzinie 11:00 (13: 00-2: 00) i wyłączy go o godzinie 13:00. Twoja pieczeń będzie gotowa, gdy wrócisz do domu! Programowanie timera: minutnik Minutnik jest funkcją ustawienia czasu, która jest niezależna od działania kuchenki, to znaczy, jej działanie nie powoduje zatrzymania, lub wyłączenia kuchenki, ale funkcja ta działa tylko jak alarm. Można ustawić go w dowolnym czasie, np. po to żeby przypomnieć, że trzeba sprawdzić potrawę gotowaną na płycie grzewczej. Funkcja jest dostępna nawet wtedy, gdy piekarnik jest wyłączony. Naciśnij ikonę timera jeden raz. Jeśli używasz kuchenki - naciśnij symbol funkcji trzykrotnie: Separator godzin i minut (dwie kropki) będzie migać sygnalizując, że można ustawić czas. Ustaw minutnik naciskając symbole "+" i "-". Od tego momentu zaczyna się odliczanie. Po upływie zadanego czasu, kuchenka emituje sygnał dźwiękowy. Naciśnij dowolny przycisk, aby wyłączyć sygnał dźwiękowy. Programowanie timera: anulowanie programu Aby anulować program, należy zmniejszyć wcześniej ustawioną wartość czasu do zera lub wyłączyć kuchenkę.

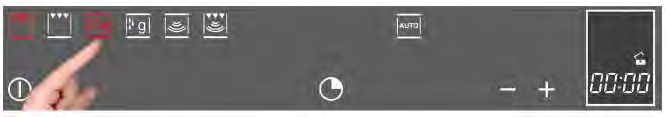

19 GOTOWANIE Z WYKORZYSTANIEM MIKROFAL Mikrofale są przekształcane w ciepło wewnątrz żywności. W kuchence można podgrzewać potrawy tylko przy użyciu mikrofal, lub w połączeniu z innymi rodzajami podgrzewania. Ta sekcja zawiera informacje o naczyniach oraz instrukcje konfiguracji kuchenki mikrofalowej. PRAWIDŁOWE UŻYTKOWANIE NACZYŃ Ostrzeżenia dot. zastawy! W kuchence można używać naczyń ze szkła żaroodpornego, ceramiki, porcelany, lub tworzyw ogniotrwałych. Materiały te są przepuszczalne dla mikrofal. Możliwe jest również używanie zwykłych talerzy. W ten sposób nie będzie konieczne przekładanie potrawy. Naczynia ze złotymi lub srebrnymi ozdobami mogą być stosowane tylko wtedy, gdy producent gwarantuje, że mogą one być stosowane w kuchenkach mikrofalowych. Pamiętaj, że podczas korzystania z kuchenki w trybie mikrofal, danie musi być umieszczone na obrotowym talerzu. Przy użyciu kuchenki w trybie pracy mikrofal i grzałek elektrycznych, najlepiej jest umieścić naczynie do gotowania na okrągłym wsporniku grilla tak, żeby potrawa znalazła się nad środkiem talerza obrotowego. NIEPRAWIDŁOWE UŻYTKOWANIE NACZYŃ Nieodpowiednie naczynia metalowe naczynia nie mogą być używane. Metal nie jest przepuszczalny dla mikrofal. Żywności w metalowych pojemnikach pozostanie zimna. Ostrzeżenie! Do kuchenki nie wolno wkładać samych elementów metalowych (np. sztućców). W komorze muszą być także produkty spożywcze absorbujące mikrofale. Elementy metalowe, takie jak łyżki, muszą pozostawać co najmniej 2 cm od ścian komory i wewnętrznej powierzchni drzwi. W przeciwnym wypadku w komorze może dojść do iskrzenia i poważnego uszkodzenia wnętrza, lub drzwi. Ostrzeżenie! Półkę grilla należy wyjąć podczas użytkowania kuchenki w trybie kuchenki mikrofalowej i podczas korzystania z programów łączących pracę mikrofal z pracą grzałek elektrycznych. Płaskiej półki grill należy używać tylko podczas korzystania z tradycyjnych funkcji kuchenki. Testowanie naczyń. Nigdy nie włączaj kuchenki, zanim nie umieścisz w środku potrawy do podgrzania. Jedynym wyjątkiem jest sprawdzanie przydatności naczynia. Jeżeli jesteś pewien, czy naczynie może być używane w kuchence mikrofalowej, zalecamy przeprowadzenie następującej próby: - włóż puste naczynie do kuchenki na pół - 1 minutę przy maksymalnej mocy, - wyjmij i sprawdź temperaturę naczynia. Naczynie musi być zimne lub lekko ciepłe. Jeśli jest gorące, lub podczas pracy kuchenki pojawiły się iskry naczynie nie nadaje się od podgrzewania potraw. Rozmrażanie na czas Włącz kuchenkę przyciskiem, a następnie wybierz ikonę rozmrażania na czas. Korzystając z przycisków + /- można zmieniać czas rozmrażania co 5 sekund. Jeśli przytrzymasz przycisk dłużej niż 3 sekundy, czas ustawiania przyspieszy się. Po zakończeniu wprowadzania ustawień, naciśnij migający przycisk START. Urządzenie rozpocznie pracę, a na wyświetlaczu rozpocznie się odliczanie czasu. Moc mikrofal będzie regulowana automatycznie w celu uzyskania jak najlepszego rezultatu. W pewnym momencie, kuchenka zatrzyma odliczanie czasu, a na wyświetlaczu pojawi się komunikat OBRÓCIĆ POTRAWĘ (TURN OVER THE FOOD). Kuchenka czeka na działanie Użytkownika. Otwórz drzwiczki i obróć potrawę, aby rozmrażała się równomiernie. Jeśli nie chcesz obracać rozmrażanej potrawy, to otwórz i zamknij drzwiczki, a kuchenka będzie kontynuować rozmrażanie. Po upływie zadanego czasu, kuchenka emituje sygnał dźwiękowy i zatrzymuje się. Na wyświetlaczu pojawi się następujący komunikat: PROGRAM ZAKOŃCZONY WYJĄĆ POTRAWĘ (PROGRAM ENDED REMOVE FOOD). Aby wyłączyć sygnał dźwiękowy naciśnij dowolny przycisk, lub otwórz drzwi.

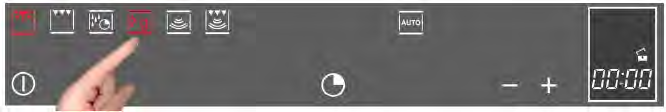

20 Rozmrażanie wg wagi Włącz kuchenkę przyciskiem, a następnie wybierz ikonę rozmrażania wg wagi. Na wyświetlaczu pojawi się lista produktów spożywczych. Korzystając z przycisków GÓRA/DÓŁ wybierz rodzaj rozmrażanej potrawy i potwierdź przyciskiem. Teraz należy ustawić wagę rozmrażanej potrawy. Na wyświetlaczu pojawi się domyślna waga 50 g; którą należy zmienić za pomocą przycisków GÓRA/DÓŁ, a następnie potwierdzić przyciskiem. Po zakończeniu wprowadzania ustawień, należy nacisnąć migającą ikonę START. Urządzenie rozpocznie pracę. Moc mikrofal będzie regulowana automatycznie w celu uzyskania jak najlepszego rezultatu. W pewnym momencie, kuchenka zatrzyma odliczanie czasu, a na wyświetlaczu pojawi się komunikat OBRÓCIĆ POTRAWĘ (TURN OVER THE FOOD). Kuchenka czeka na działanie Użytkownika. Otwórz drzwiczki i obróć potrawę, aby rozmrażała się równomiernie. Jeśli nie chcesz obracać rozmrażanej potrawy, to otwórz i zamknij drzwiczki, a kuchenka będzie kontynuować rozmrażanie. Po upływie zadanego czasu, kuchenka emituje sygnał dźwiękowy i zatrzymuje się. Na wyświetlaczu pojawi się następujący komunikat: PROGRAM ZAKOŃCZONY WYJĄĆ POTRAWĘ (PROGRAM ENDED REMOVE FOOD). Aby wyłączyć sygnał dźwiękowy naciśnij dowolny przycisk, lub otwórz drzwi. Poniższa tabela zawiera listę programów rozmrażania dla głównych kategorii produktów spożywczych. Program Waga Czas podgrzewania Długość przerw [g] [min] [min] Pieczywo Warzywa Mięso Ryby

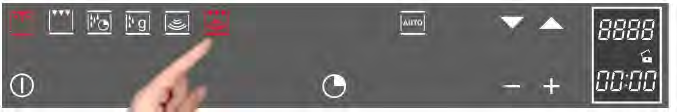

21 Funkcja samych mikrofal Włącz kuchenkę przyciskiem, a następnie wybierz ikonę MIKROFALE. 1. Wybierz moc mikrofal. Na wyświetlaczu pojawi się domyślna moc 150 W; którą należy zmienić za pomocą przycisków GÓRA/DÓŁ, a następnie potwierdzić przyciskiem. Moc można zmieniać co 150 W, a maksymalny poziom wynosi 900 W. 2. Korzystając z przycisków + /- ustaw czas pracy kuchenki. Minimalna zmiana czasu pracy wynosi 5 sekund. Jeśli przytrzymasz przycisk dłużej niż 3 sekundy, przyspieszysz zmianę czasu na wyświetlaczu. Po zakończeniu wprowadzania ustawień, naciśnij migający przycisk START. Urządzenie rozpocznie pracę, a na wyświetlaczu rozpocznie się odliczanie czasu. Uwaga! Zawsze należy wprowadzić czas pracy kuchenki. Bez tego, przycisk START nie będzie aktywny. Po upływie zadanego czasu, kuchenka emituje sygnał dźwiękowy i zatrzymuje się. Na wyświetlaczu pojawi się następujący komunikat: PROGRAM ZAKOŃCZONY WYJĄĆ POTRAWĘ (PROGRAM ENDED REMOVE FOOD). Aby wyłączyć sygnał dźwiękowy naciśnij dowolny przycisk, lub otwórz drzwi. WSKAZÓWKA: kuchenka zapamiętuje poziom mocy ostatnio ustawiony przez Użytkownika! Funkcja mikrofal z grzałką grilla Włącz kuchenkę przyciskiem, a następnie wybierz ikonę MIKROFALE I GRILL. 1. Wybierz moc mikrofal. Na wyświetlaczu pojawi się domyślna moc 150 W; którą należy zmienić za pomocą przycisków GÓRA/DÓŁ, a następnie potwierdzić przyciskiem. Moc można zmieniać co 150 W, a maksymalny poziom wynosi 450 W. 2. Korzystając z przycisków + /- ustaw czas pracy kuchenki. Minimalna zmiana czasu pracy wynosi 5 sekund. Jeśli przytrzymasz przycisk dłużej niż 3 sekundy, przyspieszysz zmianę czasu na wyświetlaczu. Po zakończeniu wprowadzania ustawień, naciśnij migający przycisk START. Urządzenie rozpocznie pracę, a na wyświetlaczu rozpocznie się odliczanie czasu. Uwaga! Zawsze należy wprowadzić czas pracy kuchenki. Bez tego, przycisk START nie będzie aktywny. Po upływie zadanego czasu, kuchenka emituje sygnał dźwiękowy i zatrzymuje się. Na wyświetlaczu pojawi się następujący komunikat: PROGRAM ZAKOŃCZONY WYJĄĆ POTRAWĘ (PROGRAM ENDED REMOVE FOOD). Aby wyłączyć sygnał dźwiękowy naciśnij dowolny przycisk, lub otwórz drzwi. WSKAZÓWKA: kuchenka zapamiętuje poziom mocy ostatnio ustawiony przez Użytkownika!

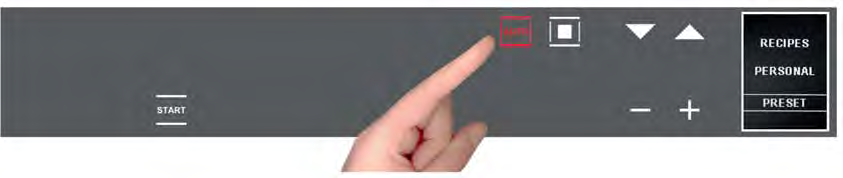

22 Automatyczne funkcje kuchenki mikrofalowej: zaprogramowane przepisy Aby uzyskać dostęp do przepisów, należy wykonać następujące czynności: Włącz kuchenkę przyciskiem. Wybierz funkcję AUTO. Na wyświetlaczu pojawią się napis PRZEPISY i 2 opcje: - OSOBISTE (PERSONAL), czyli przepisy własne, - USTAWIONE(PRESET), czyli przepisy zaprogramowane fabrycznie. Wybierz żądane ustawienie za pomocą przycisków GÓRA/DÓŁ. Użyj przycisku, aby zatwierdzić wybór. Jeśli w pamięci urządzenia nie zostały zapisane żadne przepisy własne pojawi się napis BRAK PRZEPISÓW ZAPISANYCH Na wyświetlaczu pojawi się lista wyboru potraw. Naciskając przyciski GÓRA/DÓŁ, wybierz potrawę i naciśnij przycisk, aby zatwierdzić wybór. Naciśnij przyciski GÓRA/DÓŁ i wybierz typ potrawy i naciśnij przycisk, aby zatwierdzić wybór. Naciśnij przyciski GÓRA/DÓŁ i wybierz wagę potrawy i naciśnij przycisk, aby zatwierdzić wybór Po zakończeniu ustawień, wyświetlacz podsumowuje ustawiony przepis i sugestię, na którym poziomie (licząc od dołu) należy ustawić półkę z potrawą w komorze. Pojawia się czas trwania programu, a migający separator godzin i minut (00:30) sygnalizuje, że można ustawić czas. Jeśli chcesz zmienić długość pieczenia - naciskaj symbole "+" i "-". Można również nacisnąć przycisk START i rozpocząć program pieczenia. Zegar rozpocznie odliczanie zadanego czasu. UWAGA: większość programów rozpoczyna odliczanie czasu pieczenia od momentu naciśnięcia przycisku START (a nie od momentu osiągnięcia przez kuchenkę zadanej temperatury). Należy to przewidzieć programując czas pieczenia samodzielnie. Programy fabryczne mają wydłużony czas pieczenia o czas dochodzenia kuchenki do zadanej temperatury. Niektóre przepisy korzystają z wstępnego nagrzewania, więc potrawę należy włożyć do kuchenki dopiero wtedy, gdy osiągnie zadaną temperaturę, a na wyświetlaczu pojawi się komunikat: WSTĘPNE NAGRZEWANIE ZAKOŃCZONE WŁÓŻ POTRAWĘ (PRE-HEATING FNINISHED PUT IN THE DISH).

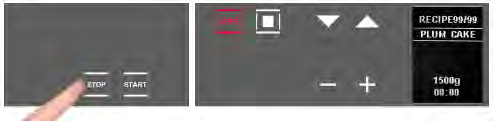

23 Po upływie zadanego czasu, kuchenka emituje sygnał dźwiękowy i zatrzymuje się. Na wyświetlaczu pojawi się następujący komunikat: PROGRAM ZAKOŃCZONY WYJĄĆ POTRAWĘ (PROGRAM ENDED REMOVE FOOD). Aby wyłączyć sygnał dźwiękowy naciśnij dowolny przycisk, lub otwórz drzwi. Uwaga: w każdej chwili, jeśli popełnisz błąd, wybierając wartości i / lub chcesz zmienić ustawienia swojego przepisu, można wybrać przycisk STOP, który anuluje ustawienia i pozwala zacząć od początku procedury. UWAGA: W przypadku pieczenia wg własnego przepisu, na koniec pieczenia rozlegnie się sygnał dźwiękowy, a na wyświetlaczu pojawi się napis Czy chcesz zapamiętać?. Przeczytaj w następnym rozdziale jak zapamiętać własny przepis! Przepisy własne Wybierając program z listy programów fabrycznych, można zmienić jego ustawienia (np. czas, lub temperaturę). Po zmianie parametrów programu fabrycznego i zakończeniu pieczenia możesz zapisać swój przepis na następny raz. Gdy pod koniec cyklu pieczenia zmodyfikowanego przepisu na wyświetlaczu pojawi się napis CHCESZ ZAPISAĆ PRZEPIS?, należy: - naciskając "+" i "-" wybrać TAK, i potwierdzić wybór przyciskiem, - na wyświetlaczu pojawi się czas zastosowany w przepisie, - czas można zmienić naciskając "+" i "-". Wybór potwierdzić przyciskiem, - na wyświetlaczu pojawi się waga zastosowana w przepisie, - wagę można zmienić naciskając "+" i "-". Wybór potwierdzić przyciskiem, - na wyświetlaczu pojawi się komunikat Przepis zapisany POS. 001 ", i tak dalej, w porządku rosnącym dla kolejnych przepisów. Za każdym razem, gdy w menu wybierzesz OSOBISTE (PERSONAL), znajdziesz je zapisane w pamięci sterownika. Jeśli nie ma wystarczającej ilości pamięci do zapisania kolejnych, własnych przepisów na wyświetlaczu pojawi się komunikat: PAMIĘĆ PEŁNA NIE MOŻNA ZAPISAĆ (MEMORY FULL UNABLE TO SAVE). Nowy przepis można jednak zapisać, usuwając inny z pamięci w następujący sposób: - wybierz AUTO, aby przejść do menu gotowych programów, - naciskając przyciski GÓRA/DÓŁ wybierz sekcję OSOBISTE (PERSONAL), w której znajdziesz wszystkie zapisane wcześniej przepisy (jeśli w pamięci urządzenia nie zostały zapisane żadne przepisy własne pojawi się napis BRAK PRZEPISÓW ZAPISANYCH), - naciskając przyciski GÓRA/DÓŁ wybierz przepis, który chcesz usunąć. Uwaga: Menu zawiera nazwy domyślnie. Gdy pojawi się przepis do usunięcia, naciśnij i przytrzymaj przycisk STOP, aż pojawi się kolejny ekran. Domyślnie, wybór jest ustawiony na NIE, ale przez naciśnięcie przycisków GÓRA/DÓŁ "+" i "-" możesz zmienić wybór na TAK. Wybór potwierdź przyciskiem. Wyświetlacz poinformuje, że przepis został usunięty (PRZEPIS USUNIĘTY).

24 Wymiana lampki oświetlenia komory kuchenki WAŻNE: odłącz urządzenie od zasilania, aby uniknąć porażenia prądem elektrycznym! Wymieniana żarówka musi spełniać następujące wymagania: a) musi być przeznaczona do pracy w wysokich temperaturach (do 300 C); b) musi być zasilana napięciem zgodnym z zasilaniem kuchenki podanym na tabliczce znamionowej z numerem seryjnym kuchenki; c) moc - 25W; d) Typ złącza - G9. Najczęstszym typem źródła światła są halogeny. Nie należy dotykać ich bezpośrednio palcami. Znajdujący się na palcach tłuszcz może je uszkodzić w trakcie pracy. - Aby uniknąć uszkodzenia, wyjmij elementy wyposażenia z komory i rozłóż ściereczkę wewnątrz kuchenki; - Wykręć śrubki mocujące ramkę - Wyjmij starą lampkę, wysuwając z gniazda, uważając żeby nie pękła; - Włóż nową żarówkę uważając, aby nie dotykać jej rękami (zalecamy użycie jednorazowych rękawiczek lateksowych; - Załóż ponownie ramkę ze stali nierdzewnej, uważając żeby nie przyciąć silikonowej uszczelki; - Wkręć śrubki ze stali nierdzewnej, - Podłącz urządzenie do sieci elektrycznej. Dane techniczne: Zasilanie Maksymalny pobór mocy Moc mikrofal Moc grzałki grilla Częstotliwość mikrofal V, 50 Hz 3200 W 900 W 1500 W 2450 MHz

25 Instalacja kuchenki Piekarnik może być zainstalowany pod blatem kuchennym, w kolumnie (w słupku meblowym), lub nad szufladą. Wymiary szafki muszą być takie, jak przedstawiono na rysunkach poniżej. Materiał szafek meblowych musi być w stanie wytrzymać podwyższoną temperaturę. Piekarnik musi być wyśrodkowany w stosunku do ścianek szafki i zamocowany za pomocą śrub i plastikowych tulei, jak pokazano na rysunku. Należy uważać, aby nie dokręcać śrub zbyt mocno i nie uszkodzić plastikowych tulejek. Zaleca się, aby kuchenkę w przeznaczonym miejscu ustawiały dwie osoby. Piekarnika nie wolno przemieszczać trzymając za drzwiczki i ich uchwyt. Nie wolno naciskać na otwarte drzwiczki. Piekarnik można ustawiać w dowolnych meblach kuchennych pod warunkiem, że są one wykonane z materiałów termoodpornych. Upewnij się, że szafka kuchenki posiada niezbędne otwory wentylacyjne. Instalacja kuchenki kompaktowego o wysokości 45 cm

26 Połączenia elektryczne Podłączenie elektryczne musi być przeprowadzone przez wykwalifikowanych fachowców. Urządzenie musi być uziemione zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do pracy, należy odłączyć zasilanie. Przed podłączeniem kuchenki do zasilania sieciowego, upewnij się, że: - Napięcie zasilania jest zgodne z danymi na tabliczce znamionowej z przodu kuchenki. - Zasilanie ma skuteczne uziemienie (masa) i jest zgodne z obowiązującymi przepisami. Kabel zasilający powinien być tak ułożony, aby nie osiągnąć temperatury 50 C powyżej temperatury otoczenia. Przyłącze stałe (bez wtyczki) Linia zasilająca kuchenkę powinna być zabezpieczona wyłącznikiem dwubiegunowym zgodnie z zasadami wykonywania instalacji. Wyłącznik powinien być umieszczony w pobliżu urządzenia i w łatwo dostępnym miejscu i powinien zapewniać klasę III zabezpieczenia przeciwprzepięciowego. Połączenie poprzez wtyczkę i gniazdko Upewnij się, że wtyczka i gniazdko są tego samego typu. Należy unikać stosowania adapterów, rozgałęziaczu i przedłużaczy, ponieważ mogą one spowodować przegrzanie i ryzyko pożaru. Producent i Generalny Przedstawiciel nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za szkody w zdrowiu i życiu ludzi albo szkody materialne spowodowane nieprzestrzeganiem powyższych zasad montażu. Typy kabli i minimalne przekroje

27 SERWIS W godzinach od do zadzwoń na: Telefon (22) lub telefon komórkowy: lub wyślij na adres: serwis@dombianco.com.pl DOM BIANCO Sp. z o.o. al. Krakowska 5, Raszyn tel , fax
