1 Stratos Sprawdzone i przetestowane artykulatory Precyzja. Funkcjonalność. Design.

2 WYPRÓBOWANA I PRZETESTOWANA KONSTRUKCJA NOWA TECHNOLOGIA Stratos to nazwa precyzyjnych artykulatorów o wysokiej jakości i ergonomicznej konstrukcji. Firma Ivoclar Vivadent ma swojej ofercie artykulatory, które zostały zaprojektowane konsekwentnie do potrzeb i w odpowiedzi na wymagania klienta. Są one wyposażone w kompleksowy asortyment akcesoriów. STRATOS 100 Artykulator o WARTOŚCIACH ŚREDNICH STRATOS 200 Artykulator BIOFUNKCJONALNY STRATOS 300 Artykulator o WARTOŚCIACH INDYWIDUALNYCH Artykulator o wartościach średnich, pozwalający na łatwe ustawienie zębów w protezach ruchomych. Częściowo ustawialny artykulator do uniwersalnego zastosowania, dla uzupełnień stałych i ruchomych. Artykulator posiadający możliwości indywidualnych płynnych ustawień w celu odtworzenia ruchów funkcyjnych, dla zastosowania przy uzupełnieniach stałych, ruchomych oraz prac na implantach. Specjalnie zaprojektowane wygięcia kolumn głównych stwarzają idealny dostęp do przestrzeni roboczej. W połączeniu z różnymi akcesoriami, artykulator może być indywidualnie rozbudowywany i ekonomicznie wykorzystywany. Picture library Dusseldorf, Germany Naukowy Funkcjonalny Precyzyjny Sprawdzony Stratos jest wynikiem połączenia wiedzy uczelnianej oraz wiedzy dentystów i techników dentystycznych. Liczne badania pozwoliły na odkrycie funkcjonalności, które zostały wdrożone w te artykulatory. Do rozwoju artykulatorów Stratos wykorzystano najnowsze metody tworzenia (CAD). Z pomocą licznych symulacji komputerowych, obsługa tych urządzeń i ich funkcje zostały zoptymalizowane. Najnowocześniejsze metody produkcji (CAM) i regularne kontrole jakości za pomocą urządzeń pomiarowych 3D w trakcie i po produkcji, zapewniają precyzję funkcji artykulatorów Stratos. Intensywne testy na wytrzymałość ( cykli ruchów) dowodzą jakości i trwałości artykulatorów Stratos.

3 NIEZASTĄPIONY W GABINETACH I LABORATORIACH Wyjątkowa elegancja GABINET DENTYSTYCZNY Stratos stanowi optymalną bazę do wykonania wysokiej jakości uzupełnień protetycznych. Przy pomocy tego nowoczesnego urządzenia, nawet najbardziej skomplikowane ruchy artykulacyjne są możliwe do odtworzenia. Jego elementy zostały polakierowane białym proszkiem, dzięki czemu artykulator kojarzy się z czystością i higieną. Złote i srebrne kolory kolumn głównych nadają profesjonalny i wysokiej jakości wygląd artykulatora. Co więcej, każdy z trzech typów artykulatora może być z łatwością rozpoznawalny. Dzięki dodatkowym akcesoriom do artykulatora Stratos, możesz zaprezentować swoje prace w sposób bardziej elegancki i stylowy. Indywidualna rozbudowa Niezależnie od tego czy potrzebujesz prostego artykulatora o średnich wartościach do codziennej pracy, czy częściowo regulowanego lub indywidualnie ustawialnego z niegraniczonymi możliwościami: Ivoclar Vivadent ma w swojej ofercie urządzenie, którego potrzebujesz. LABORATORIUM TECHNIKI DENTYSTYCZNEJ Ponadczasowy, ergonomiczny wygląd Stratos nadaje mu unikalny charakter. Sprawdzona konstrukcja z zagiętymi kolumnami jest cechą wyróżniającą i tworzy przestrzeń roboczą umożliwiając większą swobodę pracy. Zacznij wykorzystywać artykulator Stratos w swojej pracy a przekonasz się jak cenne są jego zalety.

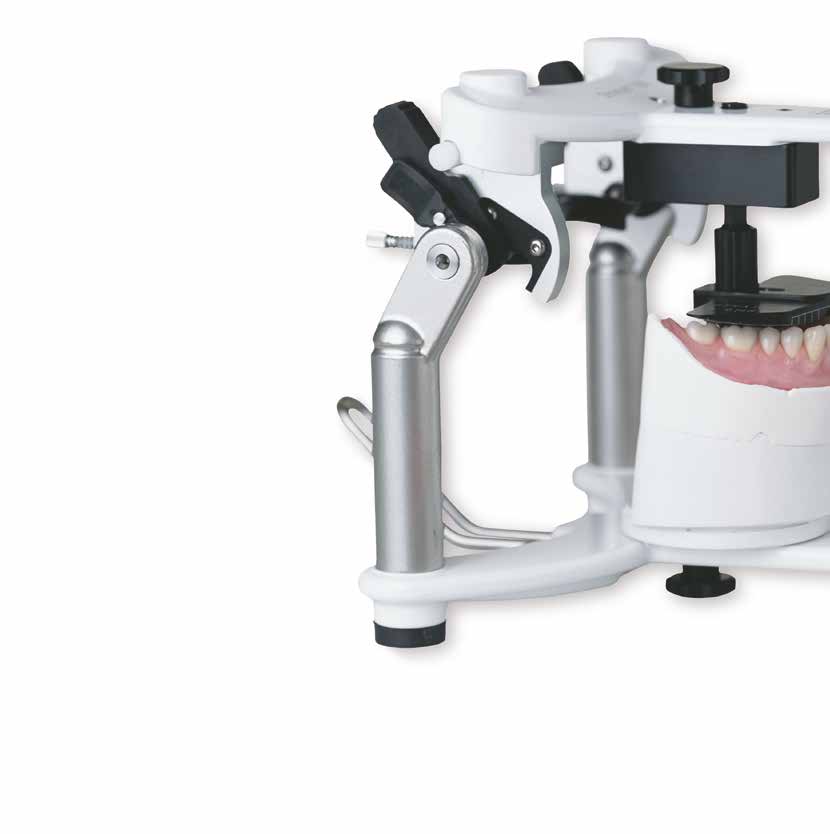

4 STRATOS 100 ARTYKULATOR O ŚREDNICH WARTOŚCIACH Stratos 100 jest prostym, bardzo ergonomicznym artykulatorem, pozwalającym na szybkie i profesjonalne ustawianie zębów firmy Ivoclar Vivadent w protezach ruchomych za pomocą kaloty. Zastosowanie: Wykonywanie protez ruchomych, System BPS Nośnik instrumentów W tym miejscu mocuje się nośnik, dzięki któremu można połączyć wszystkie akcesoria dodatkowe z artykulatorem. Zamek centryczny Umożliwia dokładne i powtarzalne ustawienie artykulatora w pozycji początkowej. Blokada otwierania Uniemożliwia zbyt szerokie otworzenie artykulatora, mogące spowodować uderzenie górnej części (np. o blat stołu) i uszkodzenie pracy. Rozłączenie części górnej i dolnej Po zwolnieniu zamka centrycznego można bardzo łatwo oddzielić część górną artykulatora od dolnej i ponownie je połączyć. Śruba protruzyjna Umożliwia przesunięcie i zablokowanie pozycji centrycznej w kierunku doprzednim. Podpora artykulatora Umożliwia stabilne utrzymanie artykulatora w pozycji nachylonej pod kątem 45, dzięki czemu umieszczona w nim praca znajduje się na linii źrenic pracującego technika. Budowa kolumnowa Powiększa pole robocze dla modeli, umożliwia lepszy dostęp z każdej strony, a także czyni artykulator bardzo poręcznym i przyjemnym w użyciu. Płytki retencyjne do mocowania modeli i Stratos 100 wyposażony jest w komplet płytek retencyjnych służących do mocowania modeli. Można je zastąpić płytkami magnetycznymi. Lakierowana powłoka Artykulator i jego elementy zostały polakierowane białym proszkiem, dzięki czemu może być czyszczony z łatwością. zawarty w zestawie

5 PROSTY PRAKTYCZNY NIESKOMPLIKOWANY ZALETY Szybki zamek centryczny Sztyft zwarciowy Umożliwia zmianę wysokości zwarcia. Zaznaczona jest na nim skala w milimetrach oraz położenie początkowe. Blokada otwarcia powyżej 120 Kalota 2D (dwupłaszczyznowa) Służy do prawidłowego ustawienia zębów z uwzględnieniem krzywych kompensacyjnych Spee i Monsona (Wilsona). Śruba protruzyjna Wskaźnik dolnego punktu siecznego Podpora artykulatora 45 Talerzyk prowadzenia siecznego 0 i Dostępne są wymienne talerzyki 15, 30 lub indywidualne. Łącznik Punkt łączenia artykulatora z nośnikiem rejestratora według płaszczyzny Campera lub Frankfurckiej - Horyzontalnej. ZAWARTOŚĆ ZESTAWU 1 Artykulator w wersji podstawowej 1 Podpora artykulatora 1 Folia ochronna 1 Płytka retencyjna do mocowania modeli 1 Wskaźnik dolnego punktu siecznego 1 Talerzyk prowadzenia siecznego 0

6 STRATOS 200 ARTYKULATOR BIOFUNKCJONALNY Stratos 200 to częściowo ustawialny artykulator do uniwersalnego zastosowania, dla uzupełnień stałych i ruchomych. Zastosowanie: Wykonywanie protez ruchomych, System BPS, protezy stałe (korony i mosty) Blokada otwierania Uniemożliwia zbyt szerokie otworzenie artykulatora, mogące spowodować uderzenie górnej części (np. o blat stołu) i uszkodzenie pracy. Wymienne wkładki stawowe Dzięki możliwości wymiany wkładek stawowych (protruzyjnych i kąta Bennett a) artykulator może być również ustawiony indywidualnie. Zamek centryczny Umożliwia dokładne i powtarzalne ustawienie artykulatora w pozycji początkowej. Rozłączenie części górnej i dolnej Po zwolnieniu zamka centrycznego można bardzo łatwo oddzielić cz górną artykulatora od dolnej i ponownie je połączyć. Śruba protruzyjna Umożliwia przesunięcie i zablokowanie pozycji centrycznej w kierunku doprzednim. Śruba przesunięcia bocznego (Side Shift) Umożliwia przesunięcie boczne od 0 do 1,5 mm. Retruzja Umożliwia ruch retruzyjny o nachyleniu 35. Podpora artykulatora Umożliwia stabilne utrzymanie artykulatora w pozycji nachylonej pod kątem 45, dzięki czemu umieszczona w nim praca znajduje się na linii źrenic pracującego technika. Budowa kolumnowa Powiększa pole robocze dla modeli, umożliwia lepszy dostęp z każdej strony, a także czyni artykulator bardzo poręcznym i przyjemnym w użyciu. System Splitcast Stratos 200 dzięki kompatybilnemu Splitcast system może być skoordynowany z innymi artykulatorami. Płytki retencyjne do mocowania modeli* Stratos 200 jest kompatybilny z płytkami retencyjnymi służącymi do mocowania modeli. Można je zastąpić płytkami magnetycznymi. i zawarty w zestawie

7 WSZECHSTRONNY PRAKTYCZNY UNIWERSALNY Nośnik instrumentów W tym miejscu mocuje się nośnik, dzięki któremu można połączyć wszystkie akcesoria dodatkowe z artykulatorem. ZALETY Wymienne wkładki toru prowadzenia Sztyft zwarciowy Umożliwia zmianę wysokości zwarcia. Zaznaczona jest na nim skala w milimetrach oraz położenie początkowe. Szybki zamek centryczny Śruba protruzyjna Przesunięcie boczne Talerzyk prowadzenia siecznego 0 i Dostępne są wymienne talerzyki 15, 30 lub indywidualne. Łącznik Punkt łączenia artykulatora z nośnikiem rejestratora według płaszczyzny Campera lub Frankfurckiej - Horyzontalnej. ZAWARTOŚĆ ZESTAWU 1 Artykulator w wersji podstawowej 1 Podpora artykulatora 1 Folia ochronna 1 Płytka retencyjna do mocowania modeli 1 Wskaźnik dolnego punktu siecznego 2 Wkładka protruzyjna 30 1 Talerzyk prowadzenia siecznego 0

8 STRATOS 300 ARTYKULATOR O WARTOŚCIACH INDYWIDUALNYCH Stratos 300 jest nowoczesnym, precyzyjnym artykulatorem, posiadającym możliwość indywidualnych płynnych ustawień. Dzięki ogromnej liczbie możliwych wariantów pracy, stanowi idealną bazę do przeprowadzenia symulacji funkcyjnych, podczas wykonywania precyzyjnych i zaawansowanych prac protetycznych. Zastosowanie: Wykonywanie protez ruchomych, System BPS, protezy stałe (korony i mosty), prace kombinowane, protezy ruchome, diagnostyka Regulator kąta Bennett a Umożliwia indywidualne ustawienie kąta Bennett a w zakresie Nośnik instrumentów W tym miejscu mocuje się nośnik, dzięki któremu można połączyć wszystkie akcesoria dodatkowe z artykulatorem. Zamek centryczny Umożliwia dokładne i powtarzalne ustawienie artykulatora w pozycji począ tkowej. Blokada otwierania Uniemożliwia zbyt szerokie otworzenie artykulatora (powyżej 120 ). Rozłączenie części górnej i dolnej Po zwolnieniu zamka centrycznego można bardzo łatwo oddzielić część górną artykulatora od dolnej i ponownie je połączyć. Regulator kąta nachylenia toru prowadzenia protruzyjnego Umożliwia indywidualne ustawienie kąta nachylenia toru prowadzenia protruzyjnego w zakresie Śruba retruzyjna Umożliwia ruch retruzyjny o nachyleniu 35 oraz przesunięcie dotylne do 2 mm. Śruba protruzyjna Umożliwia jedno lub obustronne przesunięcie i zablokowanie pozycji centrycznej w kierunku doprzednim do 4 mm. Nacięcie na kolumnach Wskazuje miejsce, przez które można przeciągnąć gumkę w celu przedstawienia przebiegu płaszczyzny okluzyjnej w artykulatorze. Podpora artykulatora Umożliwia stabilne utrzymanie artykulatora w pozycji nachylonej pod kątem 45, dzięki czemu umieszczona w nim praca znajduje się na linii źrenic pracującego technika. Śruba przesunięcia bocznego (Side Shift) Umożliwia przesunięcie boczne od 0 do 1,5 mm. Lakierowana powłoka Artykulator i jego elementy zostały polakierowane białym proszkiem, dzięki czemu może być czyszczony z łatwością. Płytki retencyjne do mocowania modeli Stratos 300 jest kompatybilny z płytkami retencyjnymi służącymi do mocowania modeli. Można je zastąpić płytkami magnetycznymi. zawarty w zestawie

9 WYSOKOJAKOŚCIOWY WSZECHSTRONNY ELASTYCZNY ZALETY Ustawienie kąta Bennett a Szybki zamek centryczny Sztyft zwarciowy Umożliwia zmianę wysokości zwarcia. Zaznaczona jest na nim skala w milimetrach oraz położenie początkowe. Śruba protruzyjna Blokada otwarcia powyżej 120 Talerzyk prowadzenia siecznego 0 i Dostępne są wymienne talerzyki 15, 30 lub wykonane indywidualnie dla danego pacjenta. Przesunięcie boczne Łącznik Punkt łączenia artykulatora z nośnikiem rejestratora według płaszczyzny Campera lub Frankfurckiej - Horyzontalnej. ZAWARTOŚĆ ZESTAWU 1 Artykulator w wersji podstawowej 1 Podpora artykulatora 1 Folia ochronna 1 Płytka retencyjna do mocowania modeli 1 Wskaźnik dolnego punktu siecznego 1 Talerzyk prowadzenia siecznego 0

10 PORÓWNANIE WŁAŚCIWOŚCI STRATOS 100, STRATOS 200 I STRATOS 300 Stratos 100 Stratos 200 Stratos 300 Condylar path curvature Promień 12.5 Promień 12.5 Promień 12.5 Przesunięcie protruzyjne 30, stałe 30, [15, 20, 25, 0 60, regulowane 35, 40, 45, 60 ]* Kąt Bennett a 15 / 30, stały 15 / 30, stały 0 30, regulowany Przesunięcie retruzyjne / 0 2 mm, regulowane Przesunięcie boczne mm, regulowane mm, regulowane Blokada pozycji centrycznej w kierunku doprzednim 0 4 mm, regulowana 0 4 mm, regulowana 0 4 mm, regulowana *Wkładki protruzyjne są dostępne w zestawie Akcesoria do wartości indywidualnych. UTS 3D ŁUK TWARZOWY Uniwersalny Łuk Twarzowy (UTS) jest bardzo efektywny i precyzyjny. Pozwala doświadczonemu użytkownikowi na przeniesienie sytuacji jamy ustnej pacjenta do artykulatora Stratos w mniej niż 3 minuty. Metoda pośrednia z użyciem nośnika rejestratora według płaszczyzny Campera (bez UTS 3D) Metoda przy zastosowaniu łuku twarzowego (UTS 3D). USTAWIENIA ARTYKULATORA Informacje na temat ustawienia artykulatora dla różnych elektronicznych rejestratorów ruchów żuchwy dostępne są na stronie:

11 STANDARDOWE AKCESORIA Różne akcesoria Kalota 3D (trójpłaszczyznowa) Służy do prawidłowego ustawienia zębów z uwzględnieniem krzywych kompensacyjnych Spee i Monsona (Wilsona), przy ustawieniu modeli według wartości indywidualnych. Talerzyk sieczny z możliwością ustawienia indywidualnego kąta prowadzenia siecznego Talerzyk sieczny pozwala na płynne ustawienie wartości kąta prowadzenia siecznego w zakresie Kalota 2 ½ D Służy do idealnego ustawienia zębów wg płaszczyzny okluzyjnej w przypadku modelu zorientowanego w artykulatorze na podstawie wartości średnich. Nośnik rejestratora według płaszczyzny Frankfurckiej-Horyzontalnej Służy do ustawienia modeli według wartości indywidualnych, jeśli do laboratorium został przekazany tylko rejestrator łuku twarzowego z widelcem wyciskowym (jeżeli płaszczyzną odniesienia rejestracji była płaszczyzna Frankfurcka-Horyzontalna). Podpora łuku twarzowego (Typ II) Element podpierający łuk twarzowy podczas montowania go do artykulatora. Kółka retencyjne Służą do retencyjnego umocowania modeli w artykulatorze za pomocą gipsu. Sztyft sieczny Sztyft sieczny stosuje się wraz z talerzykiem siecznym z możliwością ustawienia indywidualnego kąta prowadzenia siecznego. Pozwala to na płynne ustawienie atrykulatora w podniesionej lub opuszczonej na odpowiednią wysokość pozycji, która jest pokazana na skali milimetrowej. Adaptery dla łuków twarzowych innych producentów Akcesoria umożliwiające przeniesienie do artykulatora indywidualnych ustawień z łuków twarzowych innych producentów. Zestaw gumek centrycznych Gumki centryczne kompatybilne z artykulatorami Stratos 100, Stratos 200 i Stratos 300. Płytki magnetyczne z blokadą Walizka Stabilna walizka wykonana z aluminium, która chroni artykulator przed uszkodzeniem podczas transportu. (przykładowe zdjęcie) Literatura Ivoclar Vivadent Report no. 9 Stratos 200: New possibilities in biogenic prosthetics (Grünenfelder R.) out of print Ivoclar Handbook of complete denture prosthetics (Schaffner T.) Dental Labor 42 ( ) Experimentelle Untersuchung zur Zentrikgenauigkeit des Stratos 200 (Körber S., Körber K.H.) Deutsche Zahnärztliche Zeitung 50 ( ) Computerunterstützte individuelle Artikulatorjustierung (Hugger A., Klett R., Stüttgen U.) Dissertation Universität Strasbourg L articulateur biofunctionnel. Le Stratos 200 (Kraus C.) dental spectrum Ein neuer Ansatz in der abnehmbaren Prothetik (Hüe O., Mariani P.) Rheinisches Zahnärzteblatt 4/95 (8-11) Artikulatortechnik mit individuell gefrästen Bewegungssteuerungen im Zeichen der Computertechnologie (Hugger A.) Neuer Merkur Verlag BPS Totalprothese Mit System zum Ziel (Fiedler K.)

12 Akcesoria do wartości średnich zestaw d) b) c) a) a) Adaptor Część pozwalająca umocować w artykulatorze inne instrumenty: symetryzator, stolik pomocniczy, kalotę 2D i podporę widelca wyciskowego. b) Symetryzator Służy do ustawienia w artykulatorze modeli z brakami całkowitymi i częściowymi według wartości średnich. c) Kalota 2D (dwupłaszczyznowa) Służy do prawidłowego ustawienia zębów z uwzględnieniem krzywych kompensacyjnych Spee i Monsona (Wilsona), przy ustawieniu zębów według wartości średnich. d) Stolik pomocniczy Pozwala na uproszczony montaż modeli uzębionych.

13 Akcesoria do wartości indywidualnych zestaw g) f) e) h) i) e) Wskaźnik płaszczyzny Wskazuje płaszczyznę referencyjną artykulatora przy indywidualnym ustawieniu modeli. f) Podpora widelca wyciskowego Podpiera widelec z łuku twarzowego, zabezpieczając go przed odkształceniem podczas ustawiania modeli w artykulatorze. g) Nośnik rejestratora według płaszczyzny Campera. Służy do ustawienia modeli według wartości indywidualnych, jeśli do laboratorium został przekazany tylko rejestrator łuku twarzowego z widelcem wyciskowym (jeżeli płaszczyzną odniesienia rejestracji była płaszczyzna Campera). h) Talerzyki sieczne 15, 30, 0 oraz indywidualne i) Zestaw wkładek stawowych Wkładki protruzyjne: 15, 20, 25, 35, 40, 45, 60 Wkładka kąta Bennett'a: 15

14 Uzupełnienia protetyczne stałe Stratos stanowią część kategorii produktów Uzupełnienia protetyczne stałe. Produkty z tej kategorii obejmują procedury wykonania uzupełnień protetycznych stałych od uzupełnień tymczasowych do opieki pozabiegowej. Produkty te, są do siebie optymalnie dopasowane i umożliwiają przeprowadzenie wszystkich kolejnych etapów wykonania tego typu uzupełnienia. Telio IPS e.max Stratos IPS e.max Multilink Cervitec PRZYGOTOWANIE ODBUDOWANIE WYKONANIE WYKAŃCZANIE CEMENTOWANIE OPIEKA POZABIEGOWA INNE PRODUKTY Z TEJ KATEGORII: Telio Wszystko dla uzupełnień tymczasowych IPS e.max System all ceramic all you need System do każdego rodzaju uzupełnień tymczasowych Odpowiedni dla uzupełnień czasowych klasycznych oraz wspartych na implantach Kompatybilna seria produktów skoordynowanych kolorystycznie Nieograniczone możliwości aplikacji materiału Wszechstronne rozwiązanie do wszystkich wskazań Estetyczzne materiały o wysokiej wytrzymałości, wykonane w technologii Press i CAD/CAM Unikalny dwukrzemian litu (LS 2 ) i tlenek cyrkonu (ZrO 2 ), ceramiki do wykonywania wszelkich uzupełnień protetycznych, od cienkich licówek do mostów o rozległym zasięgu Różnorodność sposobów cementowania: adhezyjnie, samoadhezyjnie i konwencjonalnie Wiecej informacji na temat produktów z kategorii Uzupełnienia protetyczne stałe uzyskasz od Przedstawiciela firmy Ivoclar Vivadent lub znajdziesz na stronie internetowej Descriptions and data constitute no warranty of attributes Ivoclar Vivadent AG PL/ Ivoclar Vivadent AG Bendererstr Schaan Liechtenstein Tel Fax Ivoclar-Vivadent Polska Sp. z o.o. Al. Jana Pawła II Warszawa Poland Tel Fax
