1 System DCN multimedia System konferencyjny pl Instrukcja obsługi

2

3 System DCN multimedia Spis treści pl 3 Spis treści 1 Bezpieczeństwo 4 2 Informacje dotyczące instrukcji Odbiorcy Prawa autorskie i informacje prawne Historia dokumentu 5 3 Prezentacja systemu 6 4 Urządzenie multimedialne DCNM-MMD Obsługa mikrofonu Obsługa ekranu dotykowego Ekran główny Ekran przeglądu spotkania Ekran spotkania Ekran dyskusji Ekran ustawień dyskusji Ekrany do głosowania 14 5 Rozwiązywanie problemów 16 Bosch Security Systems B.V. Instrukcja obsługi V1.2

4 4 pl Bezpieczeństwo System DCN multimedia 1 Bezpieczeństwo Należy regularnie sprawdzać sprzęt pod kątem zużycia lub uszkodzenia. Należy zwrócić szczególną uwagę na następujące elementy: Ekran LCD: sprawdzić pod kątem pęknięć. Przewody: jeśli doszło do uszkodzenia zewnętrznej warstwy izolacyjnej, wymienić przewód. Złącza: sprawdzić pod kątem oznak nadmiernego rozciągnięcia i uszkodzenia. W razie podejrzenia uszkodzenia sprzętu lub wystąpienia potencjalnego zagrożenia dla użytkowników odpowiednio oznaczyć urządzenie i odłożyć je tak, aby nikt z niego nie korzystał. Następnie skontaktować się z pracownikiem lokalnego serwisu, aby uzyskać dalsze zalecenia V1.2 Instrukcja obsługi Bosch Security Systems B.V.

5 System DCN multimedia Informacje dotyczące instrukcji pl 5 2 Informacje dotyczące instrukcji Celem niniejszej instrukcji jest przekazanie informacji potrzebnych do prawidłowej obsługi urządzenia multimedialnego DCN multimedia. Instrukcja obsługi jest dostępna w wersji elektronicznej w formacie PDF opracowanym przez firmę Adobe. Informacje na temat produktu można również znaleźć na stronie Odbiorcy Niniejsza instrukcja przeznaczona jest dla użytkowników urządzenia multimedialnego DCN multimedia. 2.2 Prawa autorskie i informacje prawne Wszelkie prawa zastrzeżone. Powielanie i przekazywanie niniejszego dokumentu w dowolnej formie i dowolnymi środkami, w tym elektronicznymi, mechanicznymi, przez kopiowanie lub rejestrację, bez uprzedniej, pisemnej zgody wydawcy jest zabronione. Aby uzyskać zgodę na publikację całości lub fragmentów niniejszego dokumentu, należy skontaktować się z firmą Bosch Security Systems B.V.. Treść i ilustracje w niniejszej publikacji mogą ulec zmianie bez uprzedniego powiadomienia. 2.3 Historia dokumentu Data publikacji Wersja dokumentu Powód Wydanie V1.1 Zaktualizowane sekcje: 2.3, 4.1, Dodane sekcje: Wersja 1.2 Zaktualizowano część Bosch Security Systems B.V. Instrukcja obsługi V1.2

6 6 pl Prezentacja systemu System DCN multimedia 3 Prezentacja systemu System DCN multimedia to sieciowy system konferencyjny działający w oparciu o sieć Ethernet zgodną z architekturą OMNEO. Jest on wykorzystywany do emisji i przetwarzania sygnałów dźwięku, obrazu i danych V1.2 Instrukcja obsługi Bosch Security Systems B.V.

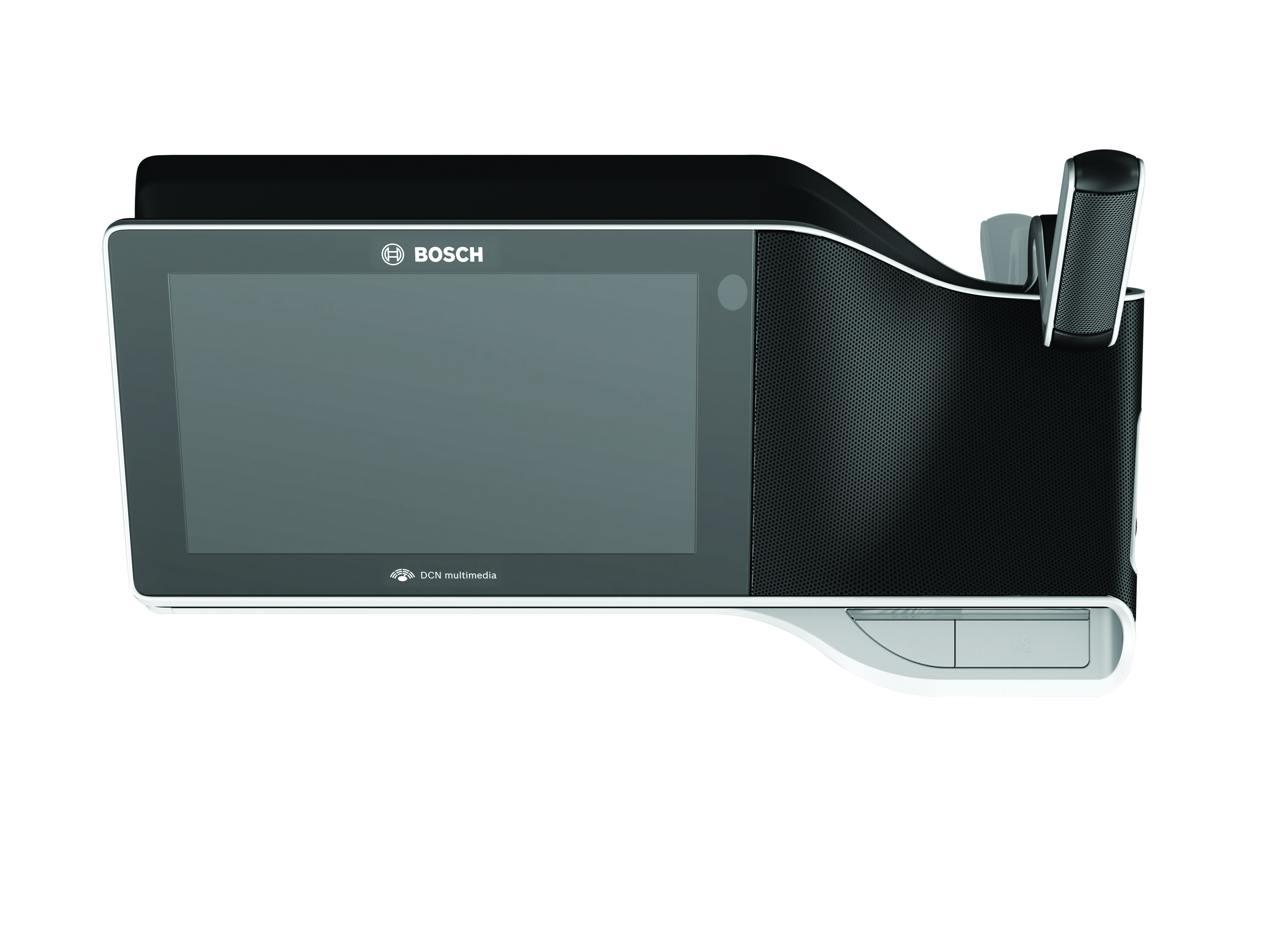

7 System DCN multimedia 4 Urządzenie multimedialne DCNM-MMD pl 7 Urządzenie multimedialne DCNM-MMD Urządzenie multimedialne wyposażone jest w pojemnościowy ekran dotykowy o wysokiej rozdzielczości, na którym podczas spotkania wyświetlany jest interfejs użytkownika. Ułatwia on przeglądanie informacji o aktualnym temacie rozmowy, a także wyświetlenie listy tematów, porządku obrad czy danych prelegenta. Ponadto, jeśli kamery stanowią część systemu, uczestnicy mogą również zobaczyć mówcę Słuchanie 1 Dwudrożne głośniki. 2 Głośność słuchawek. 3 Złącze słuchawkowe. Mówienie Obsługa mikrofonu, Strona 8 4 Pasek LED informujący o włączonym mikrofonie. 5 Dioda LED mikrofonu (dwukolorowa). 6 Mikrofony. 7 Przycisk priorytetu, wyciszenia mikrofonu, włączenia urządzenia (przycisk 3-funkcyjny). 8 Przycisk mikrofonu. Ekran dotykowy Obsługa ekranu dotykowego, Strona 10 9 Bosch Security Systems B.V. Ekran dotykowy. Instrukcja obsługi V1.2

8 8 pl Urządzenie multimedialne DCNM-MMD System DCN multimedia 4.1 Obsługa mikrofonu Opcje przycisku: Wyłączony: przycisk wyciszenia mikrofonu uczestnika. Biały: przycisk priorytetu przewodniczącego. Czerwony: przycisk włączenia urządzenia. Tryb Possible to speak: Naciśnięcie przycisku mikrofonu spowoduje włączenie mikrofonu bez umieszczania uczestnika na liście oczekujących: Gdy zapalone jest białe światełko na przycisku mikrofonu: Można w dowolnej chwili włączyć mikrofon. Uczestnik nie będzie umieszczony na liście oczekujących. Włączanie mikrofonu: Aby włączyć mikrofon na urządzeniu multimedialnym, naciśnij przycisk mikrofonu: Czerwone światło nad przyciskiem mikrofonu oznacza, że mikrofon jest włączony i można zabrać głos. Zielone światło nad przyciskiem mikrofonu oznacza, że prośba o zabranie głosu została zaakceptowana i uczestnik został umieszczony na liście oczekujących: Zielone ciągłe światło: uczestnik na liście oczekujących. Zielone migające światło: uczestnik jest pierwszy na liście oczekujących. Uczestnik może zabrać głos jedynie wtedy, gdy nad przyciskiem mikrofonu zapali się czerwone światło. Anulowanie prośby o zabranie głosu: Aby anulować prośbę o zabranie głosu, należy nacisnąć przycisk mikrofonu, gdy świeci się nad nim zielone światło: Operator systemu również ma możliwość anulowania prośby o zabranie głosu V1.2 Instrukcja obsługi Bosch Security Systems B.V.

9 System DCN multimedia Urządzenie multimedialne DCNM-MMD pl 9 Wyłączanie mikrofonu: Aby wyłączyć mikrofon, należy nacisnąć przycisk mikrofonu, gdy świeci się nad nim czerwone światło. Czerwone światło nad przyciskiem zgaśnie: Operator systemu również ma możliwość wyłączenia mikrofonu. Tryb Push-To-Talk (PTT): Jeśli urządzenie multimedialne jest w trybie Push-To-Talk, mikrofon jest włączony wyłącznie w czasie przytrzymywania naciśniętego przycisku: Bosch Security Systems B.V. Instrukcja obsługi V1.2

10 10 pl Urządzenie multimedialne DCNM-MMD System DCN multimedia 4.2 Obsługa ekranu dotykowego Ekran dotykowy urządzenia multimedialnego DCNM-MMD służy do uczestnictwa w spotkaniu oraz zarządzania nim poprzez system DCN multimedia Ekran główny Obecność niektórych elementów zależy od uprawnień użytkownika Nazwa bieżącego spotkania lub temat porządku obrad. 2 Meetings (Spotkania) przycisk przeglądu spotkania; patrz pkt Ekran przeglądu spotkania, Strona Nazwa miejsca lub nazwa uczestnika. 4 WWW przycisk przeglądarki internetowej. 5 Power off (Wyłącz) przycisk wyłączenia systemu. 6 Godzina i data. 7 Przycisk powrotu do ekranu głównego. 8 Przycisk powrotu o jeden ekran wstecz. 9 Przycisk powrotu do aktywnego spotkania. 10 Przycisk słuchawek: zapewnia dostęp do regulatora głośności słuchawek oraz dostępnych języków tłumaczeń. Wskaźnik głośności zniknie automatycznie po upływie 3 s. 11 Przycisk głównej regulacji głośności. Wskaźnik głośności zniknie automatycznie po upływie 3 s. 12 Przycisk menu z dodatkowymi opcjami: 12.1 Przycisk gongu przywołujący uczestników Przycisk konfiguracji otwierający ekran ustawień dyskusji. Patrz Ekran ustawień dyskusji, Strona Przycisk trybu prezentacji Przycisk głosowania aktywujący funkcje głosowania, w tym przyciski sterujące: Wstrzymaj, Otwórz, Wznów, Zamknij, Za, Przeciw, Wstrzymanie się od głosu. Patrz Ekrany do głosowania, Strona V1.2 Instrukcja obsługi Bosch Security Systems B.V.

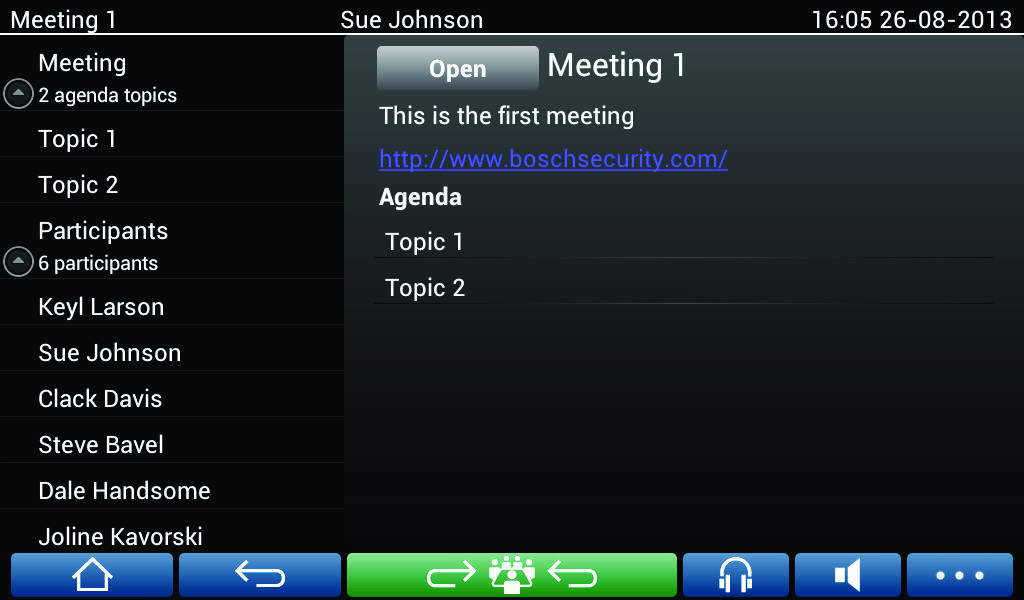

11 System DCN multimedia Urządzenie multimedialne DCNM-MMD pl Ekran przeglądu spotkania Aby wyświetlić ekran przeglądu spotkania, nacisnąć przycisk Meetings (Spotkania) na ekranie głównym (Ekran główny, Strona 10). Na ekranie przeglądu spotkania widoczne są wszystkie przygotowane spotkania. Użytkownik z odpowiednimi uprawnieniami może aktywować spotkanie, naciskając przycisk Activate (Aktywuj): Po aktywowaniu spotkania na wszystkich urządzeniach wyświetli się ekran spotkania. Patrz Ekran spotkania, Strona 11. Dotknięcie dowolnego miejsca w wierszu spotkania spowoduje otwarcie ekranu wybranego spotkania i wyświetlenie informacji na jego temat. Patrz Ekran spotkania, Strona Ekran spotkania Ekran spotkania zawiera wszystkie szczegółowe informacje o spotkaniu, w tym tematy porządku obrad i dane uczestników. Użytkownik z odpowiednimi uprawnieniami może otworzyć spotkanie: Wybrać temat, a następnie nacisnąć przycisk Open (Otwórz), aby otworzyć ekran dyskusji. Patrz Ekran dyskusji, Strona 12. Nacisnąć hiperłącze, aby wyświetlić wewnętrzną przeglądarkę z dodatkowymi informacjami. Bosch Security Systems B.V. Instrukcja obsługi V1.2

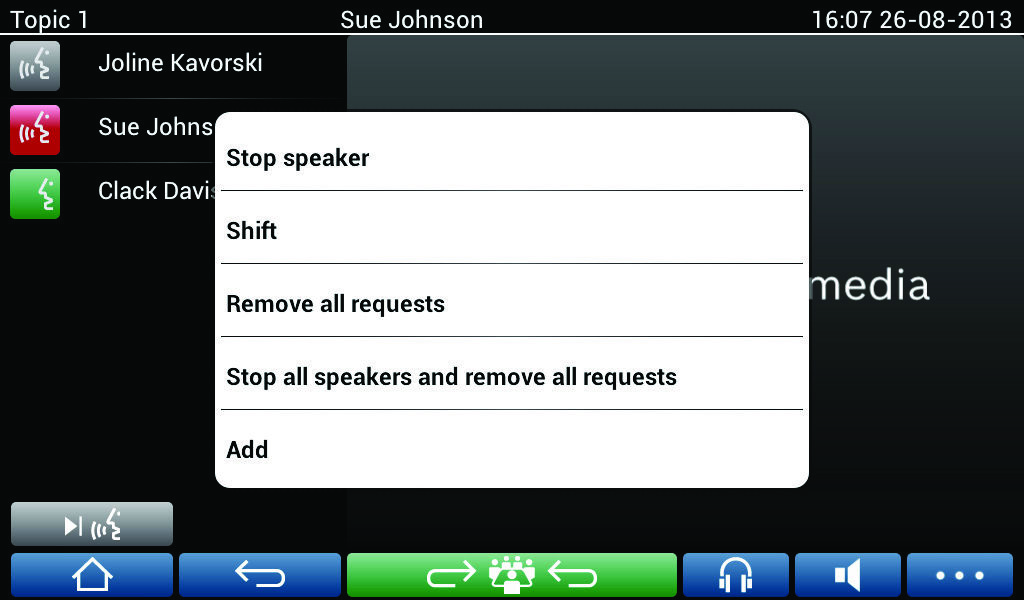

12 12 pl Urządzenie multimedialne DCNM-MMD System DCN multimedia Ekran dyskusji Na tym ekranie użytkownik z odpowiednimi uprawnieniami może zarządzać dyskusją. Po lewej stronie znajduje się lista dyskusji. Obejmuje ona uczestników przemawiających i oczekujących Szara ikona mikrofon uczestnika jest wyciszony. 2 Czerwona ikona aktualnie mówiący uczestnik. 3 Zielona ikona uczestnik czeka na zabranie głosu. 4 Przycisk zmiany statusu umożliwia zmianę statusu uczestnika z oczekujący na mówiący. Jeśli lista mówców jest pełna, najdłużej mówiący uczestnik zostanie z niej usunięty. 5 Menu kontekstowe. Służy do zarządzania dyskusją. Dotknięcie ekranu w obrębie listy dyskusyjnej umożliwia otwarcie menu kontekstowego: Stop speaker (Przerwij mówcy) przerywa wypowiedź wybranego mówcy. W zależności od liczby aktywnych mikrofonów i wybranego trybu mikrofonu pierwszy oczekujący uczestnik może zostać przesunięty na listę mówców. Shift (Przesuń) przesuwa wybranego uczestnika z grupy oczekujących do grupy mówiących. Remove all requests (Usuń wszystkie żądania) umożliwia usunięcie wszystkich oczekujących uczestników z listy. Stop all speakers and remove all requests (Przerwij wszystkim mówcom i usuń wszystkie żądania) przerywa wypowiedzi bieżących mówców i usuwa wszystkich oczekujących uczestników z listy. Add (Dodaj) otwiera menu umożliwiające dodanie uczestnika do listy jako mówiącego lub oczekującego. Aby dodać uczestnika: wybrać go, a następnie wybrać polecenie Grant the floor (Udziel głosu) lub Add to waiting list (Dodaj do listy oczekujących). W zależności od liczby aktywnych mikrofonów i wybranego trybu mikrofonu uczestnik dodany do listy oczekujących może zostać natychmiast przesunięty na listę mówców. Aby zamknąć menu kontekstowe, dotknąć ekranu poza obszarem listy dyskusyjnej i menu kontekstowego. 6 Przycisk menu. Użytkownik z odpowiednimi uprawnieniami może zarządzać ustawieniami dyskusji. W tym celu nacisnąć przycisk menu, a następnie przycisk Configure (Konfiguruj). Wyświetlony zostanie ekran z ustawieniami dyskusji. Patrz Ekran ustawień dyskusji, Strona V1.2 Instrukcja obsługi Bosch Security Systems B.V.

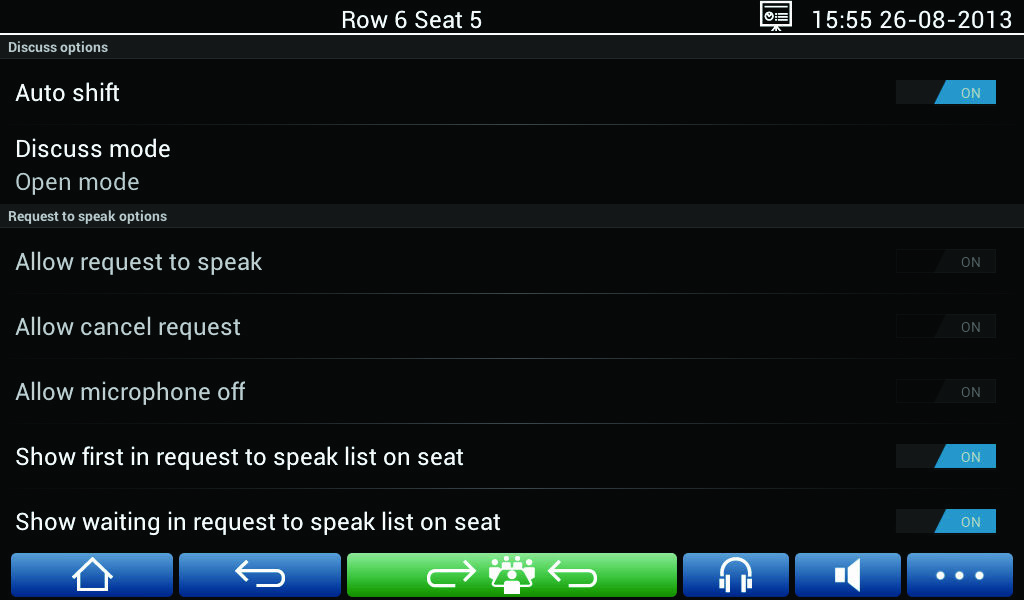

13 System DCN multimedia Urządzenie multimedialne DCNM-MMD pl Ekran ustawień dyskusji Za pomocą tego ekranu użytkownik z odpowiednimi uprawnieniami może zmieniać opcje dyskusji i żądań udzielenia głosu Opcje dyskusji i żądań udzielenia głosu widoczne opcje można zmieniać za pomocą suwaka ON (WŁ.)/OFF (WYŁ.) 2 (w zależności od uprawnień i funkcji). Więcej informacji na temat opcji dyskusji i żądań udzielenia głosu można znaleźć w instrukcji konfiguracji systemu DCN multimedia za pośrednictwem komputera (patrz część: Aplikacja Meeting). 2 Suwak ON/OFF (WŁ./WYŁ.). Służy do włączania i wyłączania opcji. Bosch Security Systems B.V. Instrukcja obsługi V1.2

14 14 pl Urządzenie multimedialne DCNM-MMD System DCN multimedia Ekrany do głosowania Korzystanie z opcji głosowania i sterowanie nią jest możliwe po naciśnięciu przycisku głosowania w menu (w zależności od uprawnień). Patrz Ekran główny, Strona 10sekcja Sterowanie głosowaniem Dotknij przycisku Otwórz, który rozpoczyna sesję głosowania. Sterowanie sesją głosowania odbywa się za pośrednictwem przycisków Wstrzymaj, Wznów lub Zamknij. Oddany głos Uczestnictwo w głosowaniu umożliwiają przyciski Za, Przeciw lub Wstrzymanie się od głosu. Przed oddaniem głosu wszystkie przyciski są oznaczone kolorami: Za (zielony), Przeciw (czerwony), Wstrzymanie się od głosu (żółty). Kiedy głos zostanie oddany oznaczenie koloru pozostanie tylko przy użytym przycisku V1.2 Instrukcja obsługi Bosch Security Systems B.V.

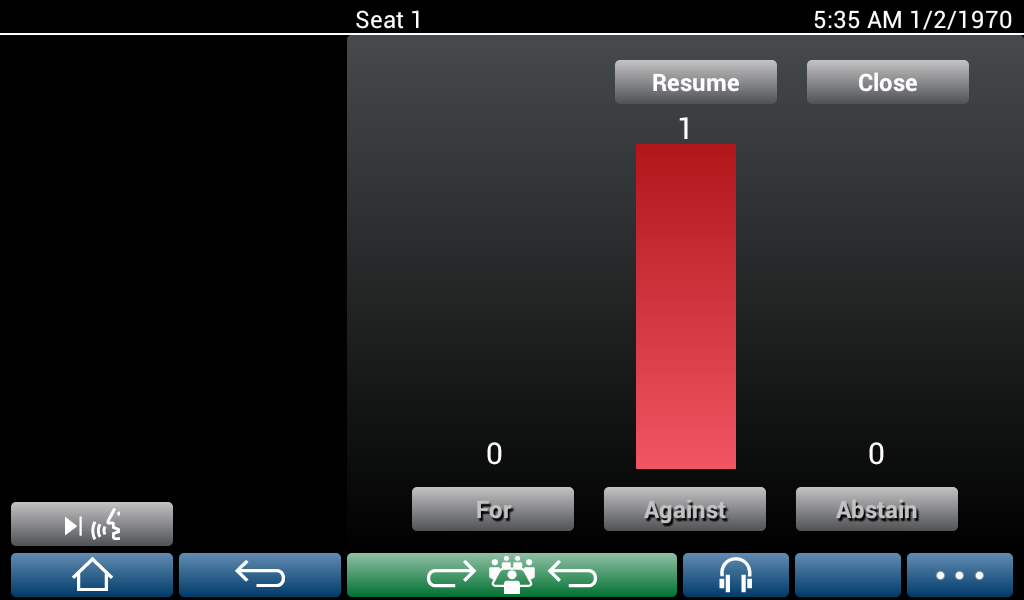

15 System DCN multimedia Urządzenie multimedialne DCNM-MMD pl 15 Wyniki głosowania Ogólne wyniki głosowania będą nieustannie aktualizowane. Przycisk Wstrzymaj służy do tymczasowego wstrzymania głosu do czasu np. otrzymania dodatkowych informacji. Po naciśnięciu przycisku Wstrzymaj zmiana oddanego głosu, ani oddawanie głosów nie jest nie jest możliwe. Głosowanie można wznowić za pośrednictwem przycisku Wznów, a wtedy głosy mogą być oddawane lub zmieniane. Bosch Security Systems B.V. Instrukcja obsługi V1.2

16 16 pl Rozwiązywanie problemów System DCN multimedia 5 Rozwiązywanie problemów Jeśli urządzenia DCNM-MMD nie skonfigurowano poprawnie, wyświetlony zostanie poniższy ekran: Jeśli urządzenie DCNM-MMD nie znajdzie systemu w sieci, wyświetlony zostanie poniższy ekran: Uwaga! Ogólne wskazówki pomocne przy rozwiązywaniu problemów można uzyskać od lokalnego serwisanta V1.2 Instrukcja obsługi Bosch Security Systems B.V.
