1 Złącza stosowane w systemach audio

2 DVI DVI (ang. Digital Visual Interface) standard złącza pomiędzy kartą graficzną a monitorem komputera. Złącze DVI występuje w 3 wariantach: DVI-I przesyła zarówno dane cyfrowe jak i analogowe. Po zastosowaniu właściwej przejściówki można je połączyć ze zwykłym złączem D-Sub karty graficznej. DVI-D przesyła tylko dane cyfrowe. Niektóre karty graficzne posiadają możliwość przełączenia się w tryb HDMI używając złącza DVI co pozwala na przesyłanie dźwięku, jednak nie jest to zgodne ze standardem i wymaga zastosowania przejściówki DVI > HDMI[2]. DVI-A przesyła tylko dane analogowe.

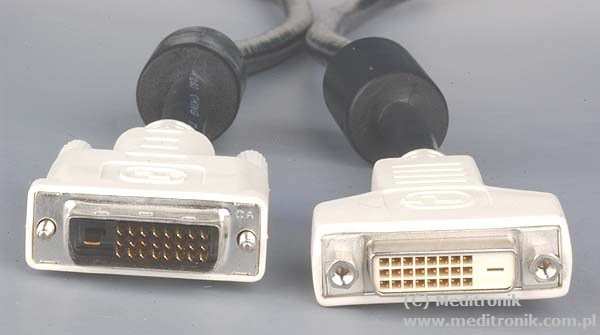

3 DVI

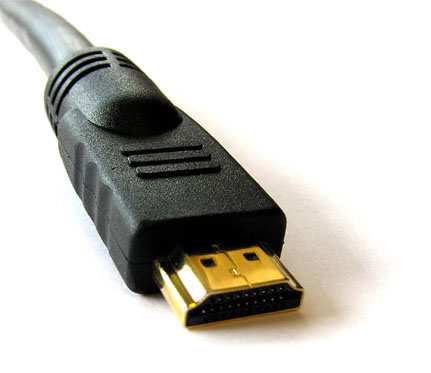

4 HDMI HDMI (ang. High Definition Multimedia Interface, multimedialny interfejs wysokiej rozdzielczości) interfejs służący do przesyłania cyfrowego, nieskompresowanego sygnału audio i wideo. Dane wideo przesyłane są z wykorzystaniem technologii TMDS. Maksymalna odległość transmisji to 15 metrów, przy zastosowaniu przewodów wykonanych zgodnie z zaleceniami HDMI Working Group. W większości wykonań kabli dostępnych na rynku, odległość nie przekracza 3-5 metrów. W przypadku większych długości konieczne jest stosowanie repeaterów (regenerator sygnału).

5 HDMI

6 Złącze RCA Złącze RCA, zwane potocznie cinch jest często używane w sprzęcie audio/wideo. RCA jest skrótem od nazwy firmy Radio Corporation of America, która wprowadziła to złącze na rynek w latach czterdziestych, by umożliwić połączenie gramofonów typu mono ze wzmacniaczami. Złącze ma centralnie pin sygnałowy, a na zewnątrz masę. Połączenie to korzysta z sygnałów niesymetrycznych, a przy większych długościach podatne jest na zakłócenia elektromagnetyczne. Można je w pewnym stopniu zniwelować stosując wysokiej klasy ekranowane przewody koncentryczne.

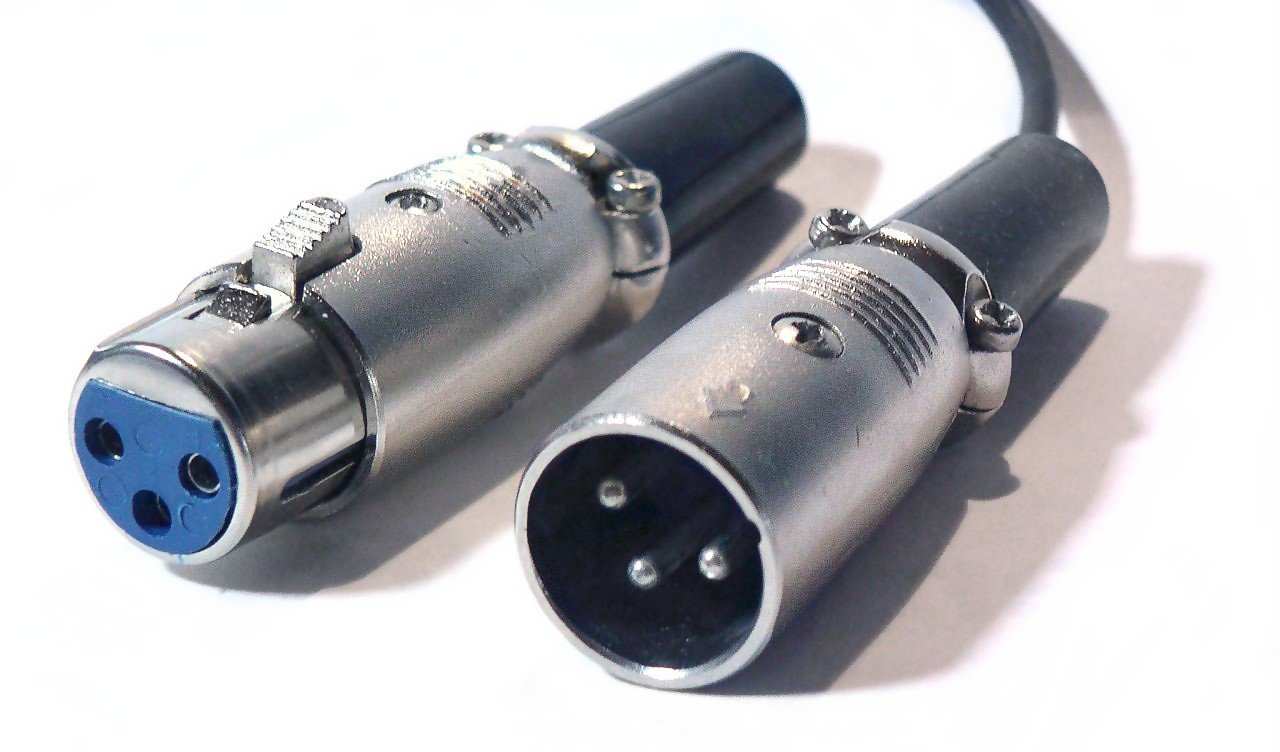

7 XLR XLR - standard profesjonalnych złączy wykorzystywany w technice audio. Potocznie zwany Cannon. Głównym walorem tych złączy jest zapewnienie jak najniższych strat i zakłóceń sygnału dzięki odpowiednio zaprojektowanej izolacji oraz odporność na warunki pogodowe i uszkodzenia mechaniczne. Minimalizacja zakłóceń zapewniona jest dzięki połączeniom symetrycznym, które wykazują wysoką odporność na zakłócenia natury elektromagnetycznej. Podstawowe złącze składa się z trzech pinów/otworów (zł. męskie - piny, zł. żeńskie - otwory): pin 1 - masa pin 2 - plus - sygnał pin 3 - minus - sygnał o odwróconej polaryzacji Istnieje wiele odmian złączy XLR z różną ilością pinów. Spotkać można złącza cztero-, pięcio-, siedmiopinowe, niekiedy nawet o jeszcze większej ilości pinów.

8 XLR

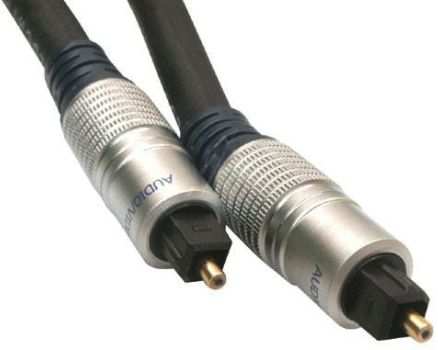

9 TOSLINK TOSLINK (oficjalnie EIAJ optical) - standard interfejsu umożliwiającego przesyłanie sygnału cyfrowego audio (S/PDIF) kablem światłowodowym. Stosowany w domowym sprzęcie audio, komputerach, konsolach oraz urządzeniach przenośnych.

10 SPDIF S/PDIF (ang. SONY/Philips Digital Interface Format) standard przesyłania sygnałów dźwiękowych, rozwijany przy współpracy firm SONY I Philips. Pozwala na przesyłanie między dwoma urządzeniami dźwięku zapisanego cyfrowo bez potrzeby konwertowania go do postaci analogowej. Dzięki temu nie powstają zniekształcenia dźwięku (powstawały w trakcie przetwarzania sygnału cyfrowego do postaci analogowej.

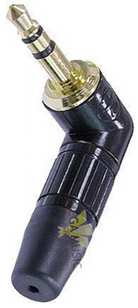

11 JACK Oznaczenia wtyków: -TS (sygnał niesymetryczny, brak pierścienia), -TRS (sygnał symetryczny, jeden pierścień) -TRRS (dwa pierścienie, wykorzystywany np. do podłączania urządzeń odsłuchowych z dodatkową linią mikrofonu, głównie zestawów typu headset w telefonach Komórkowych. -duży jack średnica 6,3mm -mały jack średnica 3,5mm -mikrojack średnica 2,5mm

12 Midi obecnie nazywane DIN MIDI skrót od Musical Instrument Digital Interface system (interfejs, oprogramowanie i zestaw komend) służący do przekazywania informacji pomiędzy elektronicznymi instrumentami muzycznymi. MIDI umożliwia komputerom, syntezatorom, keyboardom, kartom dźwiękowym i podobnym urządzeniom kontrolować się nawzajem oraz wymieniać informacje między sobą. Pozwoliło także na tworzenie łatwych w obsłudze i programowaniu sekwencerów i syntezatorów perkusyjnych.

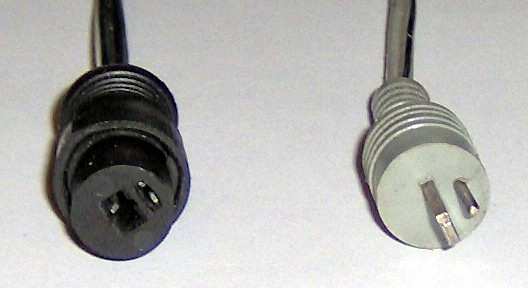

13 DIN

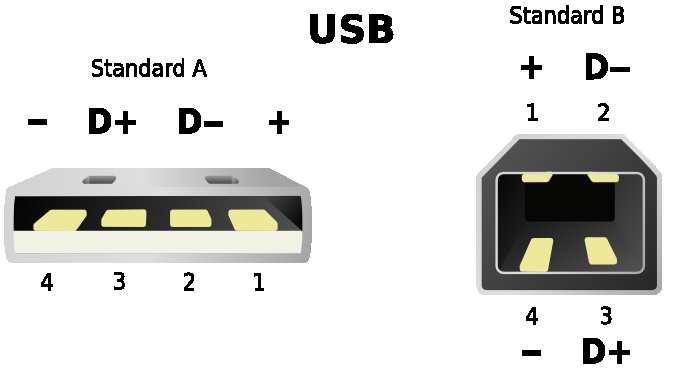

14 Opis wyprowadzeń złącza USB USB jest złącze przesyłające dane szeregowo

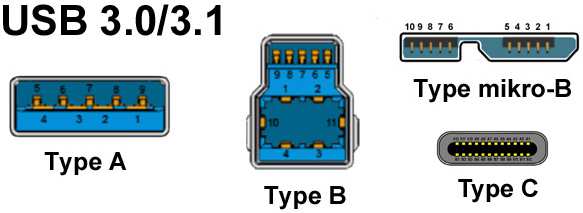

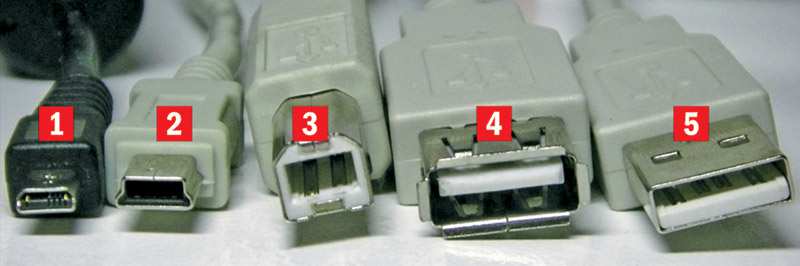

15 Rodzaje złącz USB1.1 USB2.0 microusb (1), miniusb (2), złącze męskie typu B (3), złącze żeńskie typu A (4), złącze męskie typu A (5).

16 USB złącze szeregowe

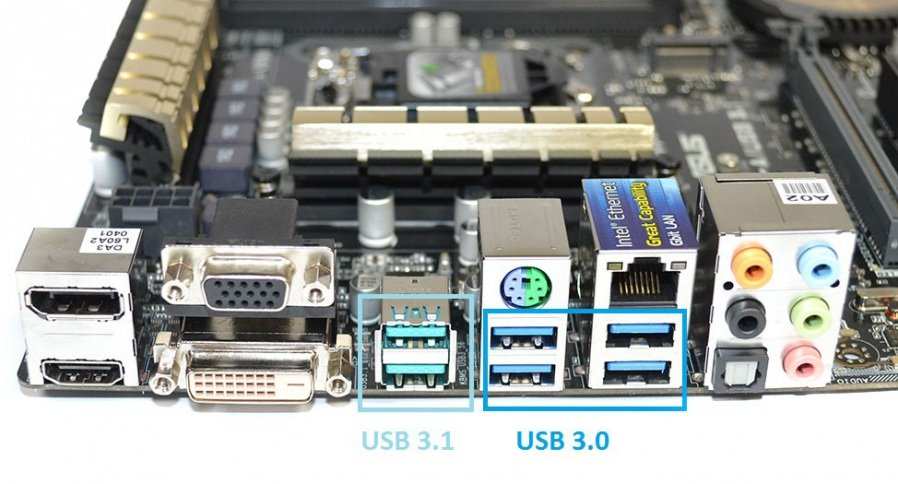

17 Złącza USB na płycie głównej USB 3.1 jest łatwe do rozpoznania po jasno turkusowym kolorze w stosunku do błękitnego USB 3.0. Specyfikacja USB 3.1 podwaja prędkośćtransmisji danych do 10Gbps. Dodatkowo zdolnośćzasilania przez USB Power Delivery 2.0 umożliwia dostarczanie nawet 100W mocy przez kabel USB.

18 FireWire (IEEE 1394) FireWireto standard łącza szeregowego umożliwiającego szybkąkomunikacjęi synchroniczne usługi w czasie rzeczywistym. Opracowany w roku 1995 dla komputerów osobistych i cyfrowych urządzeń optycznych. Rozwijany przez firmę Apple Inc. Jest zdefiniowany w dokumencie IEEE Magistrala ta w okrojonej wersji wykorzystywana jest przez firmę Sony pod nazwą i.link oraz przez Texas Instruments jako Lynx. Natomiast firma Creative Technology opisuje złącze jako SB1394. Obecnie równieżprzez inne jako DV link. Zmiana nazwy ma na celu uniknięcie opłat licencyjnych, ale wszystkie te złącza sąze sobązgodne z wyjątkiem różnych wtyczek i braku linii zasilania.

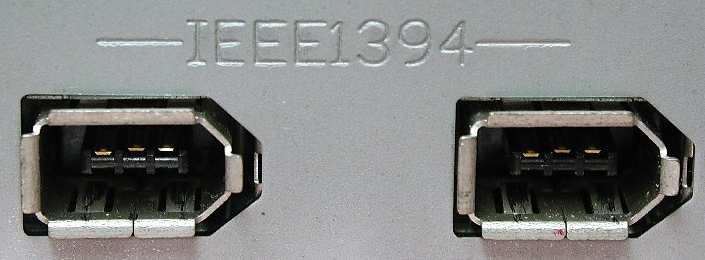

19 FireWire (IEEE 1394)
