1 Złącza stosowane w systemach audio

2 DVI DVI (ang. Digital Visual Interface) standard złącza pomiędzy kartą graficzną a monitorem komputera. Złącze DVI występuje w 3 wariantach: DVI-I przesyła zarówno dane cyfrowe jak i analogowe. Po zastosowaniu właściwej przejściówki można je połączyć ze zwykłym złączem D-Sub karty graficznej. DVI-D przesyła tylko dane cyfrowe. Niektóre karty graficzne posiadają możliwość przełączenia się w tryb HDMI używając złącza DVI co pozwala na przesyłanie dźwięku, jednak nie jest to zgodne ze standardem i wymaga zastosowania przejściówki DVI > HDMI[2]. DVI-A przesyła tylko dane analogowe.

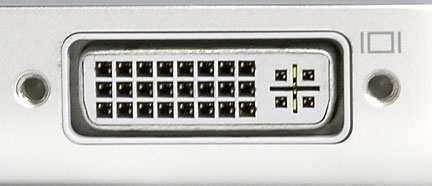

3 DVI

4 HDMI HDMI (ang. High Definition Multimedia Interface, multimedialny interfejs wysokiej rozdzielczości) interfejs służący do przesyłania cyfrowego, nieskompresowanego sygnału audio i wideo. Dane wideo przesyłane są z wykorzystaniem technologii TMDS. Maksymalna odległość transmisji to 15 metrów, przy zastosowaniu przewodów wykonanych zgodnie z zaleceniami HDMI Working Group. W większości wykonań kabli dostępnych na rynku, odległość nie przekracza 3-5 metrów. W przypadku większych długości konieczne jest stosowanie repeaterów (regenerator sygnału).

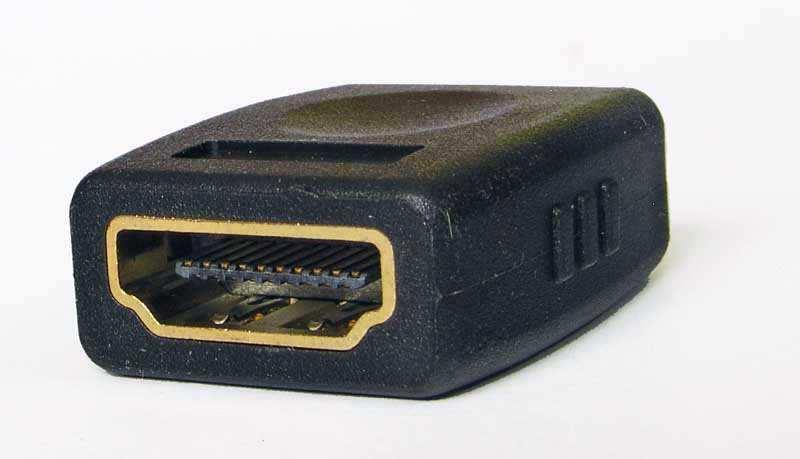

5 HDMI

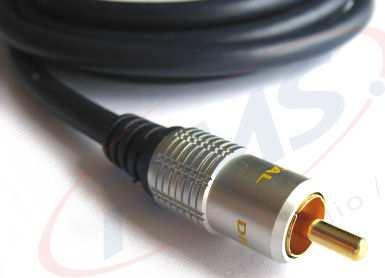

6 Złącze RCA Złącze RCA, zwane potocznie cinch jest często używane w sprzęcie audio/wideo. RCA jest skrótem od nazwy firmy Radio Corporation of America, która wprowadziła to złącze na rynek w latach czterdziestych, by umożliwić połączenie gramofonów typu mono ze wzmacniaczami. Złącze ma centralnie pin sygnałowy, a na zewnątrz masę. Połączenie to korzysta z sygnałów niesymetrycznych, a przy większych długościach podatne jest na zakłócenia elektromagnetyczne. Można je w pewnym stopniu zniwelować stosując wysokiej klasy ekranowane przewody koncentryczne.

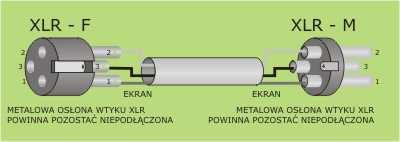

7 XLR XLR - standard profesjonalnych złączy wykorzystywany w technice audio. Potocznie zwany Cannon. Głównym walorem tych złączy jest zapewnienie jak najniższych strat i zakłóceń sygnału dzięki odpowiednio zaprojektowanej izolacji oraz odporność na warunki pogodowe i uszkodzenia mechaniczne. Minimalizacja zakłóceń zapewniona jest dzięki połączeniom symetrycznym, które wykazują wysoką odporność na zakłócenia natury elektromagnetycznej. Podstawowe złącze składa się z trzech pinów/otworów (zł. męskie - piny, zł. żeńskie - otwory): pin 1 - masa pin 2 - plus - sygnał pin 3 - minus - sygnał o odwróconej polaryzacji Istnieje wiele odmian złączy XLR z różną ilością pinów. Spotkać można złącza cztero-, pięcio-, siedmiopinowe, niekiedy nawet o jeszcze większej ilości pinów.

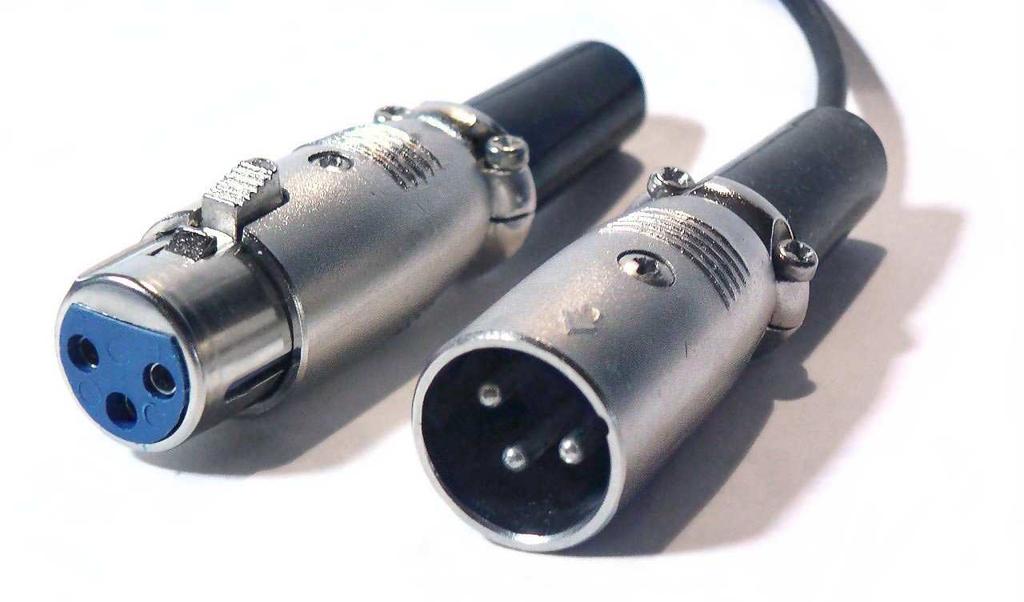

8 XLR

9 TOSLINK TOSLINK (oficjalnie EIAJ optical) - standard interfejsu umożliwiającego przesyłanie sygnału cyfrowego audio (S/PDIF) kablem światłowodowym. Stosowany w domowym sprzęcie audio, komputerach, konsolach oraz urządzeniach przenośnych.

10 SPDIF S/PDIF (ang. SONY/Philips Digital Interface Format) standard przesyłania sygnałów dźwiękowych, rozwijany przy współpracy firm SONY I Philips. Pozwala na przesyłanie między dwoma urządzeniami dźwięku zapisanego cyfrowo bez potrzeby konwertowania go do postaci analogowej. Dzięki temu nie powstają zniekształcenia dźwięku (powstawały w trakcie przetwarzania sygnału cyfrowego do postaci analogowej.

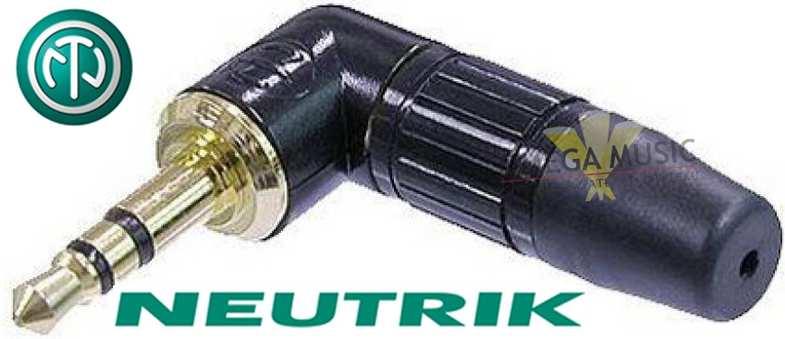

11 JACK

12 Midi obecnie nazywane DIN MIDI skrót od Musical Instrument Digital Interface system (interfejs, oprogramowanie i zestaw komend) służący do przekazywania informacji pomiędzy elektronicznymi instrumentami muzycznymi. MIDI umożliwia komputerom, syntezatorom, keyboardom, kartom dźwiękowym i podobnym urządzeniom kontrolować się nawzajem oraz wymieniać informacje między sobą. Pozwoliło także na tworzenie łatwych w obsłudze i programowaniu sekwencerów i syntezatorów perkusyjnych.

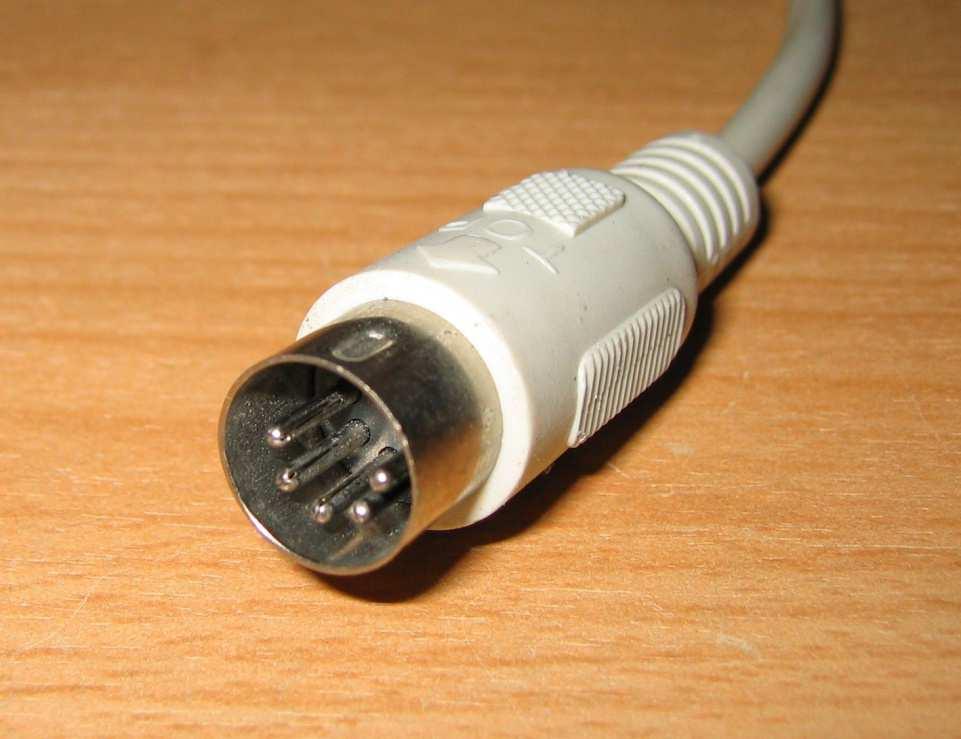

13 DIN

14 Speakon
