1 Ładowarka teleskopowa SCORPION

2 SCORPION. To co robisz, traktujesz poważnie. My też. To co robisz, traktujesz poważnie. My też. Jako kluczowe maszyny przeładunkowe, ładowarki teleskopowe w każdym gospodarstwie zapewniają wiele korzyści. Właśnie dlatego tak ważna jest ich moc, ekonomiczność działania i komfort obsługi. SCORPION spełnia wszystkie wymagania, jakie musi spełniać ładowarka teleskopowa. Udźwigi aż do 5,5 t i maksymalna wysokość podnoszenia 8,75 m to wystarczające parametry do każdej pracy. Inteligentny napęd jezdny VARIPOWER PLUS to serce maszyny niepozostawiające żadnych wątpliwości odnośnie do komfortu jazdy, precyzji i dokładności sterowania. Całość pakietu SCORPION w niezwykle przekonujący sposób uzupełnia stylistyka kabiny z dopracowanymi detalami i perfekcyjną ergonomią zapewniającą wydajną pracę przez 365 dni w roku. scorpion.claas.com 2 3

3 SCORPION Spis treści Wyposażenie 6 Rama i ramię teleskopowe 8 Układ załadunku 10 CLAAS POWER SYSTEMS 12 Silnik 14 Napęd jezdny 18 Podwozie 22 Hydraulika robocza 26 EASY Efficient Agriculture Systems by CLAAS 28 SMART HANDLING, powrót szufli do pozycji 30 Kabina 32 Ergonomia 34 Komfort 36 Konserwacja 38 CLAAS Service & Parts 40 Dołączane narzędzia robocze 42 Technika 50 Argumenty 58 Dane techniczne

4 SCORPION. Oferuje więcej. Wyposażenie 1 Wysokość podnoszenia od 6,15 m do 8,75 m 2 Siłowniki wysuwu, podnoszenia i przechylania wyposażone w tłumienie pozycji końcowych Automatyczny powrót szufli do pozycji 4 Poszerzony, inteligentny system SMART HANDLING 5 Uwialnianie ciśnienia trzeciego obwodu na 2 5 końcówce wysięgnika 6 Dostępne szybkozłącze podwójne lub poczwórne umożliwiające szybką wymianę narzędzia 7 Do 5,5 t udźwigu oraz wzmocniona siła zrywania (przy załadunku materiału) Maksymalny komfort i bezpieczeństwo użytkowania wewnątrz kabiny dzięki ulepszonej koncepcji całości 9 Lepszy widok do góry przez nową kratę ochronną 8 10 Automatyczny odłącznik akumulatora 11 Elektroniczny joystick Napęd jezdny VARIPOWER / VARIPOWER PLUS i SMART ROADING 13 Maksymalne ogumienie 600/ Moc silnika do 115 kw 1, norma emisji spalin Stage IV (Tier 4) / Stage IIIB (Tier 4i) / Stage IIIA (Tier 3) 15 Zintegrowany zbiornik mocznika o pojemności 10 lub 13 l (tylko w przypadku Stage IV) 16 Poprawione doprowadzenie i filtrowanie powietrza 17 Hydraulika robocza Load Sensing o wydajności do l 18 Przeciwwagi z zamontowanymi schowkami 19 Maksymalnie dziewięć reflektorów roboczych, także w wersji LED 13 1 Wg ECE R

5 Stabilność i wytrzymałość z pełną siłą udźwigu. Rama i ramię teleskopowe Układ załadunku. Nowa, jednolita rama daje niską pozycję punktu ciężkości maszyny SCORPION. Poprzez zwartą budowę osiągnięto ekstremalnie wysoką odporność na skręcanie i bezpieczną pozycję w każdych warunkach. Teleskopowe ramię ma punkt obrotu ulokowany głęboko w ramie i jest doskonale prowadzone na 16 łożyskach ślizgowych. Stabilizator ciężaru RBS (amortyzacja wstrząsów) z funkcją automatyki od 7 km/h oznacza bardzo dobre prowadzenie i obsługę podczas załadunku. Tłumienie pozycji końcowych w siłownikach wysuwu, podnoszenia i przechylania zapewnia perfekcyjną obsługę maszyny i wysoką wydajność. Siła udźwigu. SCORPION oferuje wysoką siłę udźwigu przy maksymalnej wysokości i wysunięciu wysięgnika. Pozwala to na bezpieczną pracę maszyną i wykorzystanie jej możliwości podczas prac załadunkowych i przeładunkowych nawet w najtrudniejszych warunkach. Wysokość podnoszenia do 8,75 m. SCORPION z wysokością podnoszenia od 6,15 m do 8,75 m jest doskonałym rozwiązaniem dla każdych warunków roboczych. Udźwig do 5,5 t. Modele SCORPION pokrywają zakres udźwigu od 3,0 t do 5,5 t. Największe z nich, SCORPION 9055 i 7055 umożliwiają osiąganie wyjątkowo wysokiego udźwigu do 5,5 t w segmencie wysokości podnoszenia 9 m i 7 m. Model Wys. podnoszenia (m) Udźwig (t) ,75 5, ,01 5, ,01 4, ,01 4, ,00 3, ,00 3, ,15 3, ,15 3,0 Sprawdzony dźwigar narzędzi został dodatkowo ulepszony. 8 9

6 Precyzja i swoboda ruchów osiągane z dziecinną łatwością. Układ załadunku Przyłącza hydrauliczne na dźwigarze narzędzi są chronione przez stalową płytę. Opcjonalne szybkozłącze (podwójne lub poczwórne) zapewnia szybką i sprawną wymianę narzędzi. Precyzja całego układu załadunku. Wszystko podniesie i zapewnia pełną kontrolę. Cały układ załadunku jest bardzo dokładnie i bezpiecznie sterowany jedną dłonią. Znakomicie dopasowany joystick zapewnia ergonomię i komfort podczas długich dni pracy. Sterowany elektronicznie joystick posiada niespotykaną precyzję wykonywania wszystkich prac załadunkowych i przeładunkowych. Zawsze tak, jak należy. Prosta, intuicyjna obsługa wszystkich funkcji, które SCORPION musi wykonać. Podnoszenie / opuszczanie ramienia teleskopowego Wsuwanie i wysuwanie ramienia teleskopowego Nabieranie i wysyp za pomocą dźwigara narzędzi Przełączanie trzeciego obwodu sterowania Pokrętło proporcjonalne trzeciego obwodu sterowania z przodu joysticka Mocny dźwigar wyposażono w solidne sworznie do zakładania wszystkich narzędzi roboczych. Dokładne dopasowanie gwarantuje brak luzów i tarcia między dźwigarem a dołączonymi do niego narzędziami roboczymi. Zastosowanie tłumienia pozycji końcowych gwarantuje spokojną i bezpieczną pracę. Zakres obrotu wynoszący 152 zapewnia podczas pracy niespotykaną swobodę ruchów. Zintegrowane przyłącza hydrauliczne są dobrze chronione i bardzo dobrze dostępne

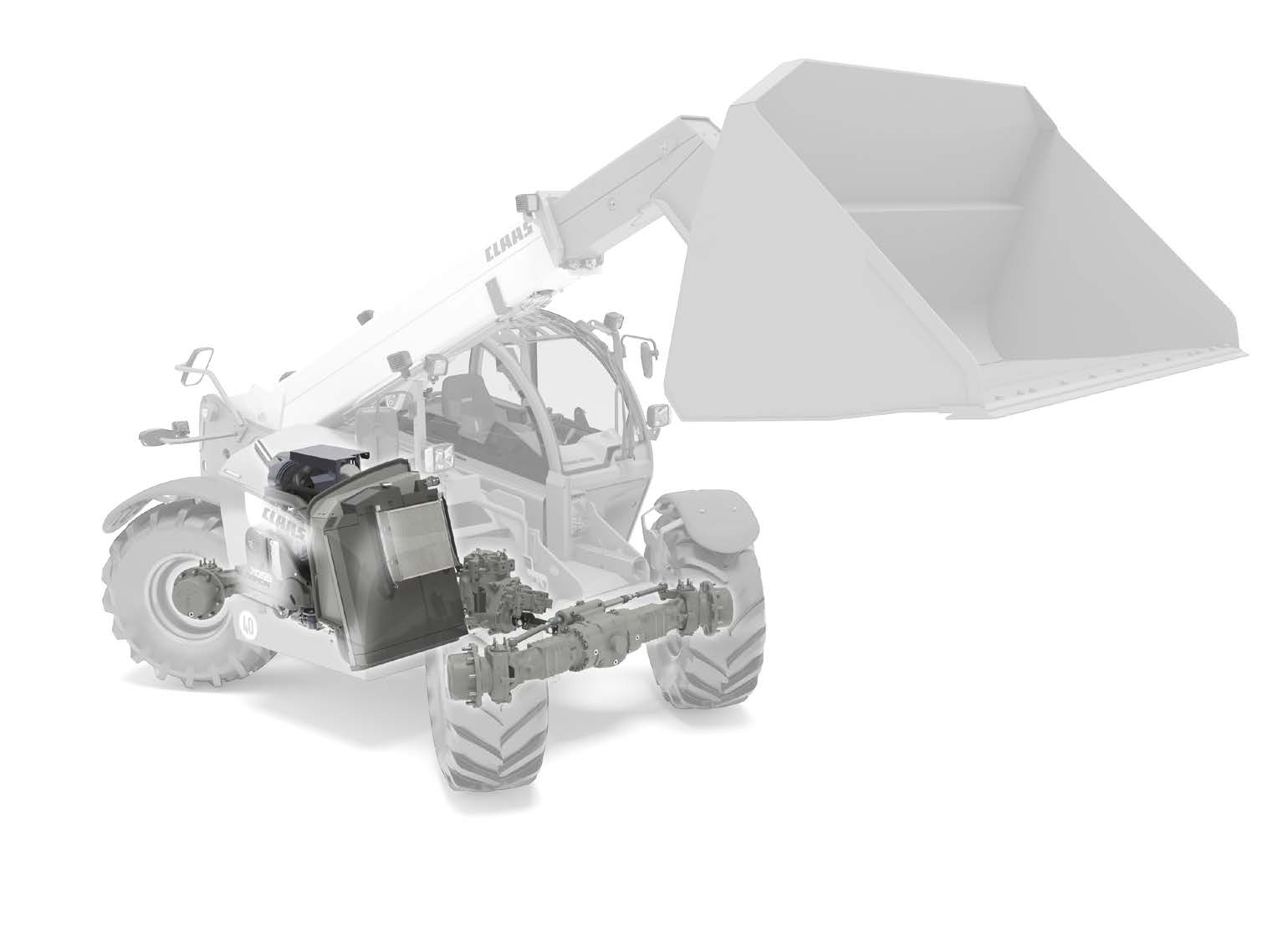

7 CPS CLAAS POWER SYSTEMS. CLAAS POWER SYSTEMS Optymalny napęd dla najlepszych osiągów. Rozwój maszyn CLAAS jest zawsze połączony z wysokim stopniem skuteczności ich działania, niezawodnością i optymalną ekonomią pracy. CLAAS POWER SYSTEMS (CPS) łączy najlepsze komponenty w jeden system napędowy. Wysoka moc pojawia się wtedy, gdy jest potrzebna. Idealne dostosowanie do trybu pracy z techniką oszczędzającą paliwo, która szybko się zwraca

8 Źródło wysokiej wydajności. Silnik Zespół napędowy. Model Moc silnika (kw / KM) wg ECE R 120 Doskonałe przeniesienie mocy oraz efektywne zużycie paliwa podczas przeładunku i transportu zapewnia 4-cylindrowy silnik Deutz z wysokim momentem obrotowym. Pokrywa on moc napędu w zakresie od 100 do 115 kw, od 136 do 156 KM. Oba większe modele 9055 i 7055 napędza silnik o pojemności 4,1 l. W mniejszych modelach zamontowano silniki 3,6 l. Nowe generacje silników wyróżnia wysoki moment obrotowy sięgający aż 609 Nm i system wtrysku Common Rail zapewniający minimalne zużycie oleju napędowego / / / / / / / / 136 Wtórna obróbka spalin. W celu spełnienia międzynarodowych przepisów dotyczących emisji spalin stosowane są różne systemy. W zakresie obowiązywania normy Stage IV (Tier 4) do silnika wbudowany jest system wtórnej obróbki spalin. W modelach 9055 i 7055 wbudowany jest filtr cząstek stałych (DPF), katalizator oksydacji oleju napędowego (DOC) i układ selektywnej redukcji katalitycznej na bazie mocznika (SCR). W modelach 7050 i 6030 do obróbki spalin stosowany jest system DOC i układ selektywnej redukcji katalitycznej na bazie mocznika Modułowa budowa systemu wtórnej obróbki spalin sprawia, że konserwacja przebiega zawsze wyjątkowo łatwo. (SCR). Pasywna regeneracja filtra cząstek stałych (DPF) następuje bez ręcznej ingerencji kierowcy, co jest dla niego znacznym odciążeniem. W krajach, w których nie obowiązuje ta regulacja w celu spełnienia norm emisji spalin stosowane są normy Stage IIIA (Tier 3) lub IIIB (Tier 4i) w zależności od wymogów ustawowych. Model Pojemność zbiornika oleju napędowego (I) Pojemność zbiornika mocznika (I) Duża pojemność zbiorników oleju napędowego i mocznika umożliwia długi czas eksploatacji. Osłona dolna zapewnia optymalne zabezpieczenie nawet w trudnych warunkach

9 Zawsze czyste i dobrze schłodzone. Silnik Duże powierzchnie zasysania. Koncepcja odprowadzania ciepła naprawdę robi wrażenie. Powietrze płynie od zespołów chłodzących przez przedział silnika do bocznych wylotów i doskonale odprowadza powstające ciepło. Eliminuje to zatory cieplne pod maską silnika i pozwala uzyskiwać pełną moc także w bardzo gorące dni. Wentylator rewersyjny. Przemyślane chłodzenie. Wentylator rewersyjny pozwala w każdym momencie uwolnić duże powierzchnie zasysania z kurzu, plew i innych zanieczyszczeń. Obsługa odbywa się przez zwykłe uruchomienie przycisku rewersji. Funkcję można uaktywnić przy każdej liczbie obrotów, a po rewersji przywracany jest prawidłowy kierunek obrotów. Pakiet chłodnic maszyn SCORPION cechuje wydajność oraz inteligentne prowadzenie powietrza przez przedział silnika. Liczba obrotów wentylatora jest seryjnie regulowana przez elektronikę zależnie od temperatury oleju silnikowego i hydraulicznego. Duże powierzchnie zasysania w górnej części i z boku maski silnika zapewniają przemyślane doprowadzenie świeżego powietrza. Kurz, brud czy plewy nie są bezpośrednio zasysane przez wentylator, co w znacznym stopniu odciąża układ chłodzenia maszyny SCORPION. Pakiet chłodnic umieszczony pod maską silnika jest dobrze dostępny

10 Bezstopniowa siła w układzie napędu. Napęd jezdny VARIPOWER. VARIPOWER PLUS. Inteligentny napęd VARIPOWER ma świetne właściwości jezdne. Pozwala bardzo precyzyjnie jechać z każdą prędkością i perfekcyjnie dozować moc napędu. Dla jeszcze większej dynamiki jazdy i siły spychania zamontowano w przekładni VARIPOWER PLUS dodatkowy silnik o zmiennym położeniu. Przy kącie wychylenia 32 jest podawana większa ilość oleju, co daje wyższą wydajność zespołu. Sercem napędu jezdnego jest przekładnia VARIPOWER z wychylaną o 45 pompą napędową. Dzięki temu, SCORPION bezstopniowo osiąga maksymalną prędkość jazdy 40 km/h. Podczas przeładunku i transportu prędkości są automatycznie stale wzajemnie dopasowywane. Wszystkie modele są dostępne w wersjach z prędkością 20 km/h, 30 km/h i 40 km/h. SMART ROADING. Dzięki dużemu zespołowi napędowemu łatwo osiąga się większą wydajność połączoną z komfortem jazdy. Dla większej dynamiki jazdy i siły spychania CLAAS wyposażył maszynę SCORPION w napęd VARIPOWER w wersji PLUS ze SMART ROADING. SMART ROADING obniża liczbę obrotów silnika, co wyraźnie redukuje zużycie paliwa w transporcie i przeładunkach w obrębie gospodarstwa. Napęd jezdny. W prostej linii. Przy bezstopniowym napędzie jezdnym maszyny SCORPION wszystkie korzyści widać jak na dłoni. Zarządzanie silnikiem i przekładnią pozwala efektywnie wykorzystać paliwo oraz zapewnia komfort jazdy z prędkością od 0 do 40 km/h. Przekładnia VARIPOWER ustawiona jest na środku w układzie przeniesienia napędu. Oba wały Kardana przebiegają prostoliniowo, bez kątów w osiach. W taki sposób układ napędowy osiąga maksymalny stopień skuteczności, efektywności i wykorzystania paliwa

11 Łatwa, bezstopniowa jazda. Napęd jezdny Trzy dowolnie wybierane zakresy jazdy. Napęd jezdny maszyny SCORPION oferuje wybór trzech zakresów jazdy. Dzięki temu automatycznie zmienia się zakres prędkości oraz czułość reakcji maszyny SCORPION. Nowy ergonomiczny joystick zawiera przy tym wiele funkcji ułatwiających obsługę i pracę maszyny SCORPION. Zakresy prędkości jazdy można w każdej chwili swobodnie wybierać na joysticku. Zakres jazdy Prędkość Ślimak km/h 0 7 Żółw km/h 0 15 Zając km/h 0 30 / 40 Do każdego zadania, czy przy załadunku, czy w transporcie zawsze dobiera się właściwą prędkość z odpowiednią czułością reakcji napędu jezdnego, bezstopniowo w zakresie od 0 do 30/40 km/h. 1 Zmiana zakresu w dół 2 Zmiana zakresu w górę 3 Zmiana kierunku jazdy 4 Neutralna pozycja Tak szybko, jak można. Tak powoli, jak to konieczne. Chcesz nieprzerwanie pracować ze stałą liczbą obrotów silnika i stałą prędkością jazdy? Przy układzie do powolnej jazdy i elektronicznym gazie ręcznym w maszynie SCORPION jest to możliwe. Czy będą to prace przy zadawaniu pasz, ścieleniu lub zamiataniu SCORPION zawsze ma do dyspozycji właściwą ilość oleju, a operator ustala prędkość jazdy elektronicznym gazem ręcznym. Regulowany układ do powolnej jazdy działa w zakresach prędkości ślimak i żółw. Wybrany zakres i kierunek jazdy pokazywany jest z prawej strony tablicy rozdzielczej. 1 Elektroniczny gaz ręczny 2 Elektroniczny układ powolnej jazdy 20 21

12 Właściwa pozycja w każdym terenie. Podwozie Blokada mechanizmu różnicowego. Do prac w najcięższych warunkach modele 7035 do 6030 dysponują przednią osią z 45% samoczynną blokadą mechanizmu różnicowego. Przy modelach 9055 do 7044 zastosowano przednią oś ze 100% blokadą mechanizmu różnicowego. Aktywacja odbywa się przez równoczesne uruchomienie pedału hamulca i przycisku z tylnej strony joysticka. 1 Elektroniczny hamulec postojowy Hamulec postojowy. W modelach 9055, 7055, 7050 i 7044 hamulec postojowy jest łatwo dostępny, gdyż wbudowany jest w podłokietnik. Przy wychodzeniu z kabiny jest on automatycznie uruchamiany przez włącznik w siedzisku. Taka automatyka funkcji zwiększa bezpieczeństwo i eliminuje możliwość toczenia się maszyny. 100% blokada mechanizmu różnicowego w SCORPION 9055, 7055, 7050, % samoczynna blokada mechanizmu różnicowego w SCORPION 7035, 7030, 6035, 6030 Wyłączanie napędu wszystkich kół. Modele SCORPION 7055 oraz 9055 opcjonalnie posiadają wyłączany napęd wszystkich kół, co jest szczególną zaletą podczas jazdy drogowej i przy pracach w obrębie gospodarstwa. Korzyści to mniejsze zużycie opon i paliwa oraz ogólna poprawa skuteczności pracy maszyną. Hamulec postojowy można łatwo zwolnić przez równoczesne uruchomienie pedału hamulca oraz wybór kierunku jazdy. Pozwala to na ograniczenie zbędnych ruchów w kabinie. Hamulec ręczny można też uruchomić dźwignią hamulca ręcznego. W modelach 7035, 7030, 6035 i 6030 odbywa się to mechanicznie, z lewej strony fotela operatora. Pedał hamulca z funkcją impulsowania. Przez uruchomienie pedału hamulca z funkcją impulsowania redukowana jest prędkość jazdy maszyny SCORPION, przy czym liczba obrotów silnika pozostaje bez zmian. Kolejne naciśnięcie pedału uruchamia funkcję hamowania. Wiszące pedały ułatwiają wyjmowanie podłogi kabiny. Mechaniczny hamulec ręczny z lewej strony obok fotela w maszynach 3 t i 3,5 t 22 23

13 Trzy sposoby, aby na wszystko znaleźć odpowiedź. Podwozie Wszystko na czterech kołach. Hydrostatyczny układ kierowniczy oferuje trzy rodzaje kierowania, dopasowane do każdej sytuacji: Kierowanie kołami osi przedniej Kierowanie wszystkimi kołami Psi chód (kierowanie jazdą ukosem) Kierowanie wszystkimi kołami daje niezwykłą zwrotność w małej przestrzeni, czy to w budynkach, czy na podwórzu. Psi chód daje możliwość bocznego przesunięcia maszyny. Kierowanie kołami przedniej osi daje możliwość szybkiej reakcji oraz jest to dobrze znany sposób kierowania maszyną roboczą. Przy kierowaniu kołami przedniej osi, zależnie od wariantu prędkość maksymalna wynosi 40 km/h lub 30 km/h. Kierowanie wszystkimi kołami pozwala jechać z prędkością do 30 km/h. Przy psim chodzie prędkość jazdy jest ograniczona do maksymalnie 15 km/h. Zwrotność. Przy kierowaniu czterema kołami SCORPION jest niesamowicie zwrotny. Różnorodność sposobu kierowania to korzyść przy wszelkiego typu pracach ładunkowych. Poprzez punkt zerowy zawsze odbywa się synchronizacja osi kierowanych. Obok wybranych rodzajów kierowania kąt skrętu osi wynosi 40, co jeszcze bardziej zwiększa możliwości maszyny SCORPION. Zmiana rodzaju kierowania. Na desce rozdzielczej znajduje się obrotowy włącznik zmiany rodzaju kierowania. Jeden włącznik pozwala szybko i łatwo w każdym momencie zmienić rodzaj kierowania. Umieszczenie włącznika zaraz za joystickiem oznacza komfort dla operatora. Wybrany rodzaj kierowania jest pokazywany na tablicy rozdzielczej. Rodzaje kierowania można swobodnie przełączać podczas jazdy. Poziomowanie i blokada osi wahliwej. W SCORPION 9055 możliwe jest hydrauliczne poziomowanie między ramą a przednią osią obejmujące zakres +/ 10. Taka funkcja niweluje nierówności podłoża, na którym stoi SCORPION, co pozwala precyzyjnie pracować także na pochyłościach. W przypadku modeli 9055 do 7044 istnieje możliwość mechanicznego blokowania wahadłowo ułożyskowanej osi tylnej. Rodzaje kierowania do wielu zastosowań Wygodna i bezpieczna zmiana rodzaju kierowania poprzez włącznik obrotowy Blokada osi wahliwej dla ułożyskowanej wahadłowo osi tylnej 24 25

14 Hydraulika. Moc się opłaca. Hydraulika robocza Gwarancja wysokiej wydajności. Szybki system załadunku we współpracy z napędem jezdnym umożliwia osiąganie przez maszynę SCORPION niezwykłych wydajności. Wszystkie modele posiadają hydraulikę roboczą Load Sensing wraz z seryjnie montowanymi zaworami sterowania proporcjonalnego. Pozwala to pracować z pełną mocą zawsze wtedy, gdy jest to konieczne. Wszystkie funkcje obsługowe hydrauliki systemu załadunku można wykonywać symultanicznie. Dwa duże modele 9055 i 7055 mają hydraulikę z wydajnością do 187 l/min, a pozostałe do 140 l/min. Na dźwigarze narzędzi znajdują się dwa zawory o działaniu dwukierunkowym. Dla narzędzi specjalnych, jak np. piła do gałęzi, można zamówić fabryczny obwód hydrauliczny z bezciśnieniowym powrotem i przewodem przelewowym. Wielkość przepływu jest wtedy wygodnie ustawiana potencjometrem i zapisywana. Dwa przyłącza o działaniu dwukierunkowym na wsporniku narzędzi Zewnętrzna redukcja ciśnienia trzeciego obwodu hydraulicznego. Szybkie i łatwe dołączanie? Łatwa i przede wszystkim szybka wymiana narzędzi możliwa jest tylko wtedy, gdy na przyłączach nie ma ciśnienia. Eliminuje to niepotrzebne wycieki oleju lub uszkodzenie uszczelek złączy. Redukcja ciśnienia na końcu teleskopowego ramienia maszyny SCORPION jest bardzo prosta. Przycisk redukcji ciśnienia trzeciego obwodu hydraulicznego znajduje się z przodu z lewej strony wysięgnika. Za pomocą jednego przycisku wyłącza się ciśnienie przyłączy wspornika narzędzi przy pracującym silniku. Hydraulika tyłu. Z tyłu maszyny znajduje się przyłącze o działaniu jedno- i dwukierunkowym ze zbiornikiem przelewowym. Poprzez to można przyłączyć do maszyny SCORPION dodatkowe urządzenia hydrauliczne, jak np. wywrotkę. Alternatywą dla pneumatycznego układu hamulcowego SCORPION jest możliwość współpracy także z hydraulicznymi hamulcami przyczepy. Dodatkowe przyłącze hydrauliki o działaniu jednokierunkowym, umieszczone na górze teleskopowego ramienia Całkiem łatwo za pomocą przycisku włączane jest uwalnianie ciśnienia trzeciego obwodu hydraulicznego z przodu wysięgnika. Przyłącza hydrauliczne tylne ze zbiornikiem przelewowym oraz pneumatycznym układem hamulcowym 26 27

15 EASY. Po prostu osiągnąć więcej. EASY Efficient Agriculture Systems by CLAAS Nazwa określa wszystko. CLAAS łączy swe kompetencje w zakresie elektroniki pod jedną nazwą: EASY. Skrót EASY oznacza Efficient Agriculture Systems i zapewnia dokładnie to, co obiecuje jego nazwa: od ustawień maszyny z CEMOS AUTOMATIC, poprzez systemy prowadzenia, nadzór floty maszyn przez TELEMATICS aż po rozwiązania programowe z systemem EASY wszystko jest bardzo proste. Można perfekcyjnie zgrać ze sobą swoje systemy, tak by maszyny, operatorzy oraz całe gospodarstwo osiągało maksimum wydajności

16 SMART HANDLING i powrót narzędzia do zaprogramowanej do pozycji. SMART HANDLING / Powrót narzędzia do zprogramowanej pozycji 1 Powrót narzędzia do zprogramowanej pozycji Tryb sztaplowania ze zintegrowanym prowadzeniem pionowym. Tryb szufli. Funkcja potrząsania. Powrót narzędzia do zprogramowanej pozycji. W trybie sztaplowania możliwe jest wykonywanie dokładnych ruchów podnoszenia i opuszczania z funkcją prowadzenia pionowego. Dźwigar narzędzi z ładunkiem jest przy podnoszeniu i opuszczaniu prowadzony po linii pionowej. Taki tryb sztaplowania jest idealnym rozwiązaniem do tego rodzaju pracy. Zalety widać jak na dłoni: operator nie musi dokonywać joystickiem żadnych korekt wsuwania i wysuwania. Automatyczne wsuwanie można przy opuszczaniu ładunku zawsze przesterować ręcznie aż do osiągnięcia granicy przeciążenia. Dodatkowo prędkość podnoszenia jest automatycznie dopasowana do masy ładunku. Tryb szufli to idealny rodzaj pracy do przeładunku materiałów sypkich. Etapy pracy, takie jak opuszczanie i wsuwanie teleskopowego ramienia, są wykonywane równolegle. W trybie szufli podczas opuszczania ładunku zawsze następuje automatyczne wsuwanie teleskopowego wysięgnika, niezależnie od wysokości podnoszenia i obciążenia układu załadunku. Takie wsuwanie można przesterować aż do osiągnięcia granicy przeciążenia. Przy jej osiągnięciu można wykonywać wszystkie funkcje poza wysuwaniem teleskopowego ramienia. Dzięki funkcji potrząsania szuflę można z łatwością opróżnić. Jest to szczególnie potrzebne w przypadku wilgotnych lub lepkich materiałów, takich jak obornik, kompost lub ziemia i w połączeniu z dużym kątem wysypu stanowi dla operatora duże ułatwienie. Aktywacja funkcji potrząsania następuje przez kombinację przycisków na joysticku. Gdy tryb jest już aktywny, można za pomocą funkcji nabierania lub wysypywania ustawić kierunek potrząsania w górę lub w dół. Ponadto przy włączonym trybie potrząsania możliwe jest równoczesne wsuwanie lub wysuwanie ramienia teleskopowego. Zintegrowany w joysticku automatyczny powrót do zaprogramowanej pozycji ułatwia codzienną pracę. Po zapamiętaniu pozycji dźwigara narzędzi można zawsze funkcję ponownie wywołać przez naciśnięcie przycisku na joysticku. To znaczne odciążenie dla operatora. W połączeniu z poszczególnymi funkcjami SMART HANDLING, automatyka bardzo ułatwia pracę

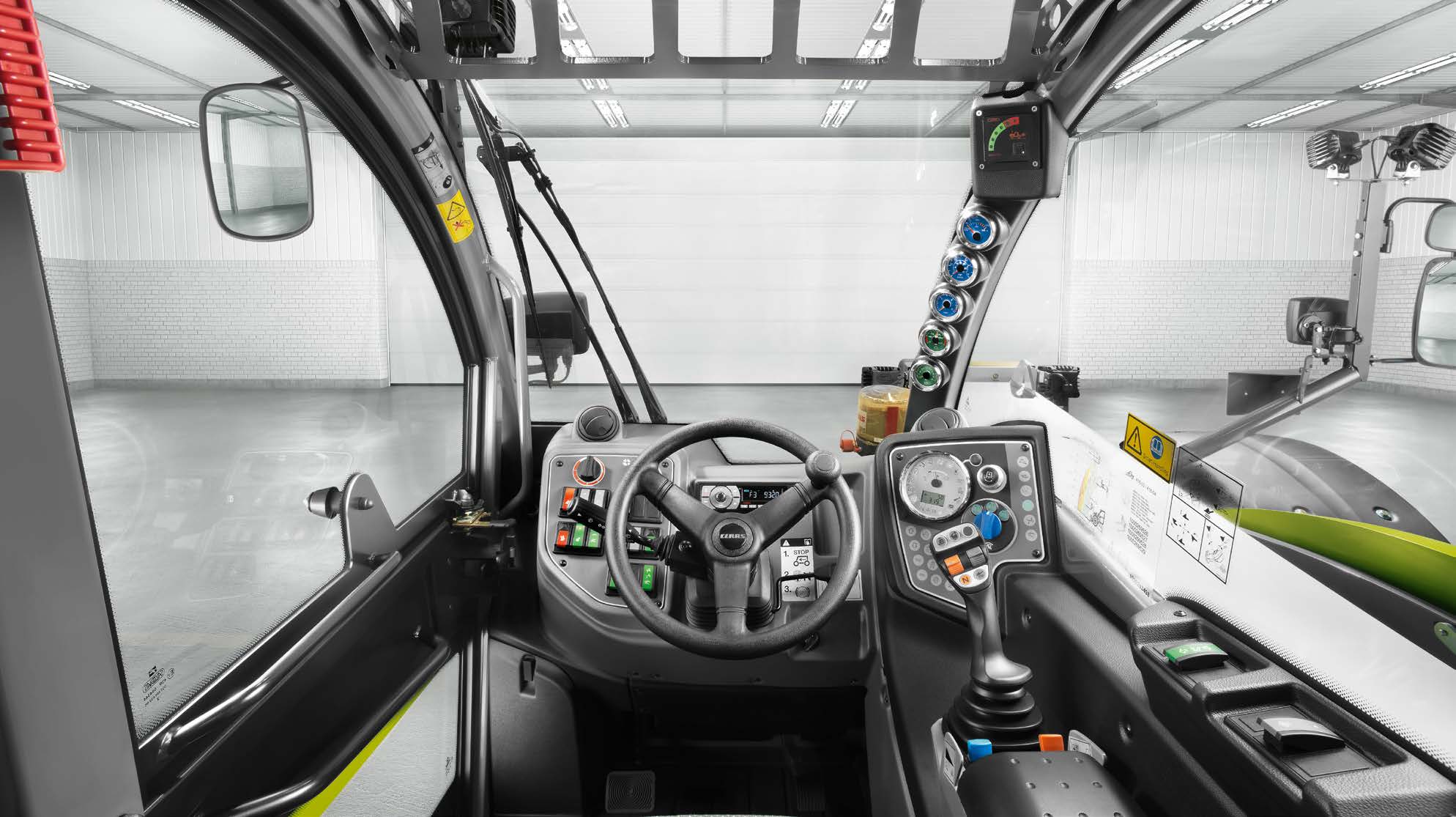

17 Stanowisko pracy, stworzone dla większej produktywności i komfortu. Kabina 32 33

18 Ergonomiczny i indywidualny. Komfort obsługi. Ergonomia Nowa skala wygody kabiny. Stylistykę kabiny wyróżnia ogromna przestrzeń i świetna widoczność. Takie cechy wyposażenia jak ergonomiczne ułożenie pedałów czy radio z funkcją Bluetooth dostosowują maszynę SCORPION do indywidualnych wymagań. Kierownica i połączona z nią dźwignia obsługowa dopasowywane są bezstopniowo do warunków fizycznych i potrzeb operatora. Na życzenie dostępny jest dynamicznie amortyzowany fotel. W skrócie: operator czuje się tu dobrze, gdyż to najbardziej komfortowe stanowisko pracy, jakie kiedykolwiek oferował SCORPION. Wystarczy wsiąść. Komfort ładowarki SCORPION dostrzec można już przy wsiadaniu do kabiny. Indywidualnie dostosowywane stopnie umożliwią każdemu operatorowi wygodne dostanie się na stanowisko pracy. Dodatkowy uchwyt po prawej stronie kabiny (na zdjęciu) zapewnia pewny chwyt podczas wsiadania i wysiadania. Przejrzysta deska rozdzielcza. Wskaźniki na słupku A podają informacje o stanie jazdy i stanie roboczym ładowarki SCORPION. Wskaźniki znajdują się w optymalnym polu widzenia operatora, który może mieć je cały czas w zasięgu wzroku. Dzięki kolorowym oznaczeniom przełączników i wskaźników wszystkie funkcje i stany robocze mogą zostać zawsze łatwo i jednoznacznie odczytane. W modelach 9055, 7055, 7050 oraz 7044 joystick jest połączony z fotelem operatora. W modelach 7035, 7030, 6035 i 6030 jest umieszczony przy ścianie kabiny. Dzięki optymalnej pozycji wskaźników i elementów obsługowych operator może w każdej sytuacji reagować wystarczająco szybko. Bezpieczna obsługa możliwa jest także wtedy, gdy na zewnątrz jest ciemno, gdyż wszystkie elementy obsługowe i wskaźniki są podświetlone. Napoje i przekąski na długie dni pracy znajdują się na swoim miejscu w chłodzonym schowku za siedzeniem. Jasna struktura miejsca pracy Zielone: funkcje hydrauliki Niebieskie: funkcje jazdy Szare: funkcje elektryki Czerwone: bezpieczeństwo 34 35

19 Zawsze 360. Przez 365 dni w roku. Komfort Wszystko w zasięgu wzroku. Dla obszaru z przodu z prawej strony dźwigara narzędzi możliwa jest instalacja PROFI CAM z ekranem w kabinie, kolejna kamera może dawać widok na przyłącza tylne. Minimum ograniczeń. Maksimum bezpieczeństwa. Umieszczona po stronie wewnętrznej krata ochronna w modelach 7035, 7030, 6035 i 6030 umożliwia niską konstrukcję maszyny i zapobiega zaleganiu osadów na przedniej szybie. W modelach SCORPION 9055, 7055, 7050 i 7044 zainstalowana na dachu ładowarki osłona FOPS (Falling Object Protective Structure) ma strukturę żebrową, dzięki czemu zapewnia optymalną widoczność i swobodę ruchów głowy. Widoczność. Duże powierzchnie szyb dają świetny widok na całe otoczenie ładowarki SCORPION. Panoramiczna i głęboko sięgająca przednia szyba pozwala widzieć narzędzia robocze w każdej sytuacji. Po prawej stronie maszyny znajduje się lusterko najazdowe zwiększające widoczność i pozwalające operatorowi dostrzegać słabo widoczne narożniki w strefie tylnej. Zawsze świeże powietrze w kabinie. Optymalne warunki pracy. Wydajny układ przewietrzania i ogrzewania oraz klimatyzacja kabiny i nawiewniki pozwalają w ciepłe czy chłodne dni dopasować temperaturę wnętrza odpowiednio do wymagań operatora. Dodatkowy komfort zapewnia elektryczna regulacja lusterek, która umieszczona jest bezpośrednio przy stacyjce. Dzięki ogrzewaniu szyb bocznych i szyby tylnej również w zimne dni operator może cieszyć się dobrą widocznością. Bardzo dobra widoczność z kabiny 36 37

20 Konserwacja musi być łatwa i wygodna wszędzie. Konserwacja Konserwacja, przy której oszczędza się czas. Wszystko, co nie jest łatwo dostępne, często jest pomijane kto tego nie zna? Właśnie dlatego w ładowarkach SCORPION przykłada się dużą wagę do prostej konserwacji. Podłogę kabiny łatwo wyjmuje się do oczyszczenia. Trudno dostępne punkty smarowania zebrano na listwach smarowniczych. Na życzenie dostępny jest fabrycznie montowany układ centralnego smarowania, zapewniający niezawodne i stałe smarowanie. W schowkach obciążników w modelu 7050 i 7044 jest dużo miejsca na pasy, smarownicę itp. Dzięki modułowej budowie prace konserwacyjne w przedziale silnika przeprowadza się bardzo łatwo. Układ centralnego smarowania zaopatrujący wszystkie punkty smarowania Schowek o pojemności 44 l na łańcuchy, pasy, smarownice itp

21 Cokolwiek się dzieje. CLAAS Service & Parts. CLAAS Service & Parts Ważne są Twoje wymagania. Możecie na tym polegać: jeśli nas potrzebujecie, jesteśmy. Zawsze i wszędzie. Szybko. Niezawodnie. W razie potrzeby 24 godziny na dobę. Z precyzyjnym rozwiązaniem przedłużającym życie maszyny, której potrzebuje Twoje gospodarstwo. Cokolwiek się dzieje. Dla Twojego gospodarstwa: CLAAS FARM PARTS. CLAAS FARM PARTS oferuje bogaty asortyment z różnych obszarów i różnych marek obejmujący części zamienne do wszystkich zastosowań w gospodarstwie rolnym. Cokolwiek się dzieje. Zawsze szybko na miejscu. Gęsta sieć serwisu i osobiści doradcy gwarantują zawsze doskonałą dostępność od materiałów eksploatacyjnych aż po doradztwo i obsługę techniczną. Cokolwiek się dzieje. Bezpieczeństwo można zaplanować. Z Hamm na cały świat. Nasz centralny magazyn części zamiennych wysyła wszystkie części ORIGINAL szybko i niezawodnie na cały świat. Twój lokalny partner CLAAS jest w stanie w najkrótszym czasie zapewnić właściwe rozwiązanie: dla Twoich żniw, dla Twojego gospodarstwa. Cokolwiek się dzieje. Części i akcesoria ORIGINAL. Specjalnie dopasowane do Twoich maszyn: dokładnie pasujące części zamienne, wysokojakościowe materiały eksploatacyjne oraz pomocne akcesoria. Wykorzystaj bogatą ofertę naszych produktów, w których oferujemy gotowe rozwiązania niezbędne dla w 100% bezpiecznej pracy Twojej maszyny. Cokolwiek się dzieje. Zawsze na bieżąco. Partnerzy handlowi CLAAS zaliczają się do najlepszych warsztatów pojazdów rolniczych na świcie. Mechanicy są doskonale wykwalifikowanymi fachowcami dysponującymi narzędziami specjalnymi i diagnostycznymi. Serwis CLAAS charakteryzuje się wysoką jakością, całkowicie spełniając oczekiwania klientów w zakresie kompetencji i niezawodności. Cokolwiek się dzieje. Nasze produkty serwisowe pomagają w zwiększeniu bezpieczeństwa pracy Twoich maszyn, minimalizują ryzyko awarii i umożliwiają kalkulację kosztów stałych. CLAAS MAXI CARE proponuje planowane bezpieczeństwo dla Twoich maszyn. Cokolwiek się dzieje. CLAAS Parts Logistics Center w Hamm w Niemczech dysponuje ponad różnych części rozmieszczonych na powierzchni ponad m

22 Wszystko z jednego źródła. Narzędzia robocze dla ładowarek SCORPION. Narzędzia robocze Wykorzystanie możliwości wykonywania różnych prac z narzędziami roboczymi CLAAS idealnie dopasowanymi do ładowarek SCORPION

23 Narzędzia robocze. Narzędzia robocze CLAAS SCORPION ma do dyspozycji szerokie spektrum wydajnych narzędzi roboczych produkowanych seryjnie. Wszystkie są idealnie dopasowane do układu załadunku ładowarek SCORPION. Akcesoria dają ładowarkom SCORPION maksimum produktywności. Standardowa szufla z zębami zrywającymi Pojemn. (m 3 ) (kg) , , , Widły do palet Standardowa szufla bez zębów (kg) Dł. zębów Udźwig (kg) LSP (środek ciężkości) Pojemn. (m 3 ) (kg) , , , Widły do palet z przesuwem bocznym Szufla do materiałów lekkich Równoległy przesuw boczny ± 100 mm (kg) Dł. zębów Udźwig (kg) LSP Z przykręcaną szyną do wykopów Pojemn. (m 3 ) (kg) , , , Bez przykręcanej szyny do wykopów Pływające widły do palet Szufla do materiałów superlekkich (kg) Dł. zębów Udźwig (kg) LSP Pojemn. (m 3 ) (kg) , , , mm zakresu ruchu w pionie Widły do palet, pływające, hydrauliczne Z przykręcaną szyną do wykopów Szufla z chwytakiem (kg) Dł. zębów Udźwig (kg) LSP Pojemn. (m 3 ) (kg) , mm zakresu ruchu w pionie, 300 mm przesuwu poziomego, hydraulicznie (1 ząb) Z obracaną szyną do wykopów Dostępne Niedostępne Dostępne Niedostępne 44 45

24 Narzędzia robocze. Narzędzia robocze Łyżka Chwytak do nawozu i kiszonki Pojemn. (m 3 ) (kg) , , , Pojemn. (m 3 ) (kg) , , Zęby do dużych ciężarów Z przykręcaną szyną do wykopów i trzpieniem transportowym do rozdrabniacza Wysięgnik dźwigowy Chwytak kombi CGA 230, CGA 255 Pojemn. Udźwig (m 3 ) (kg) (kg) Pojemn. (m 3 ) (kg) , , Długość dźwigu 1300 mm Szufla zrywająca 617 AS, 618 A, 619 XL Pojemn. (m 3 ) (kg) , , , CGA 230 z 8 płaskimi zębami na chwytaku + 10 okrągłych zębów, CGA 255 z 8 płaskimi zębami na chwytaku + 10 okrągłych zębów, z zaworem ograniczającym ciśnienie Chwytak do balotów okrągłych i prostokątnych Udźwig (kg) (kg) Z zaworem stabilizującym / ograniczającym ciśnienie zakres uchwytu: mm Szufla zrywająca BMSA 230, BMSA 245 Pojemn. (m 3 ) (kg) , , Chwytak do balotów okrągłych i prostokątnych (kg) BMSA 230 z 8 płaskimi zębami, BMSA 245 z 9 płaskimi zębami Z zaworem ograniczającym ciśnienie, nożem, blachami bocznymi Kosz do buraków Pojemn. (m 3 ) (kg) , Z klamrą do balotów okrągłych / zestawem do balotów foliowanych, z zaworem ograniczenia nacisku Dwa dodatkowe zęby dolne, trzy zęby zamienne do klamry do balotów okrągłych Chwytak do balotów okrągłych i prostokątnych (kg) Z klamrą do balotów okrągłych / zestawem do balotów foliowanych, z zaworem ograniczenia nacisku Dwa dodatkowe zęby dolne, cztery zęby zamienne do klamry do balotów okrągłych Dostępne Niedostępne Dostępne Niedostępne 46 47

25 Narzędzia robocze. Narzędzia robocze Chwytak do balotów okrągłych i prostokątnych Chwytak do wycinania kiszonki Pojemn. (m 3 ) (kg) Dł. zębów Pojemn. (m 3 ) (kg) Dł. zębów , Pięć zębów dolnych, sześć zębów zamiennych do klamry do balotów okrągłych Z zaworem ograniczającym ciśnienie Lance do balotów Trzy siłowniki Pług do usuwania śniegu Pojemn. (m 3 ) (kg) Dł. zębów Udźwig (kg) (kg) Wysokość / Szerokość ogółem 2 Szerokość zgarniania z wychyleniem 30 Trzy zęby Spychacz do zboża Lakierowanie w kolorze RAL 1021, łącznie z uchwytem flag, flagami i oświetleniem Bardzo elastyczne koła jezdne 250 x 80 mm, sprężyste klapy z listwą zgarniającą z Vulkollanu Miotła hydro Pojemn. Dł. zębów (m 3 ) (kg) Pojemn. (m 3 ) (kg) , Ze stalowymi listwami do wykopów Z przedłużaczem (2000 mm) Kosz do kamieni Wyrównanie poziomu toczenia, lakierowanie w kolorze CLAAS, wychylanie mechaniczne Bez wanny zbierania brudu, wał miotły z nasadką 600 mm z tworzywa PPN, szerokość robocza 2600 mm Przyrząd do obrotu skrzyni Pojemn. Dł. zębów (m 3 ) (kg) , (kg) Dł. zębów Udźwig (kg) Z osłoną nadmiarową Dostępne Niedostępne Dostępne Niedostępne 48 49

26 Bezpieczne i niezawodne. Technika 50 51

27 Technika w szczegółach. Technika SCORPION 9055 SCORPION 9055 Diagram udźwigu z punktem ciężkości ładunku (LSP) 600 mm z blokadą osi wahliwej Diagram udźwigu z punktem ciężkości ładunku (LSP) 500 mm z blokadą osi wahliwej SCORPION 9055 SCORPION 9055 Diagram udźwigu z punktem ciężkości ładunku (LSP) 600 mm bez blokady osi wahliwej Diagram udźwigu z punktem ciężkości ładunku (LSP) 500 mm bez blokady osi wahliwej 0,60 LSP

28 Technika w szczegółach. Technika SCORPION 7055 SCORPION 7050 Diagram udźwigu z punktem ciężkości ładunku (LSP) 600 mm Diagram udźwigu z punktem ciężkości ładunku (LSP) 500 mm SCORPION 7055 SCORPION 7044 SCORPION 7044 Diagram udźwigu z punktem ciężkości ładunku (LSP) 500 mm Diagram udźwigu z punktem ciężkości ładunku (LSP) 500 mm [m] , , kg 4000 kg 4400 kg kg 2000 kg 2500 kg 3000 kg 0-2,4 [m] ,34 2,52 1,83 1,25 3,65 2,89 1,60 3,79 2,13 LSP

29 Technika w szczegółach. Technika SCORPION 7035 SCORPION 6035 SCORPION 6035 Diagram udźwigu z punktem ciężkości ładunku (LSP) 500 mm Diagram udźwigu z punktem ciężkości ładunku (LSP) 500 mm [m] , kg 2000 kg 2500 kg 3000 kg 3500 kg 0, ,8 [m] ,28 2,20 1,50 0,99 2,60 1,80 1,18 LSP 500 SCORPION 7030 SCORPION 6030 Diagram udźwigu z punktem ciężkości ładunku (LSP) 500 mm Diagram udźwigu z punktem ciężkości ładunku (LSP) 500 mm 56 57

30 To co robisz, traktujesz poważnie. Argumenty. SCORPION Układ załadunku Udźwig kg Wysokość podnoszenia mm SMART HANDLING Automatyczny powrót narzędzia do zaprogramowanej pozycji Uwalnianie ciśn. 3. obwodu sterow. Silnik Producent Deutz Deutz Deutz Deutz Deutz Deutz Deutz Deutz Typ TCD 4.1 L4 TCD 4.1 L4 TCD 3.6 L4 TCD 3.6 L4 TCD 3.6 L4 TCD 3.6 L4 TCD 3.6 L4 TCD 3.6 L4 Moc przy 2400 obr./min kw/km 115 / / / / / / / / 136 (ECE R 120) 1 Stage IV (Tier 4) Maks. mom. obr. przy 1600 obr./min Nm Liczba cylindrów Pojemność cm Wtórna obróbka spalin norma emisji Stage IV (Tier 4) Wtórna obróbka spalin norma emisji Stage IIIB (Tier 4i) Wtórna obróbka spalin norma emisji Stage IIIA (Tier 3) DOC+ DPF+SCR DOC+ DPF+SCR DOC + SCR DOC + SCR DOC + SCR DOC + SCR DOC + SCR DOC + SCR DOC + DPF DOC + DPF DOC DOC DOC DOC DOC DOC bez wtórnej obróbki spalin bez wtórnej obróbki spalin SCORPION Hamulec roboczy i postojowy Budowa 2-obwodowy hamulec hydrauliczny (szczelnie zamknięty, mokry hamulec płytkowy) Uruchamiany nożnie hamulec tarczowy Pozycja Oś przednia i tylna Wejście na przedniej osi Hamulec postojowy (parkowania) Budowa Elektrohydrauliczny hamulec płytkowy Uruchamiany ręcznie, mech. hamulec tarczowy Pozycja Akumulator sprężynowy w przedniej osi i wałek przegubowy na tylną oś Wejście na przedniej osi Układ kierowniczy Rodzaj kierowania 0 40 km/h Kierowanie kołami osi przedniej Rodzaj kierowania 0 30 km/h Kierowanie wszystkimi kołami Rodzaj kierowania 0 15 km/h Psi chód Masy Maksymalna masa własna 6 kg Dop. masa całkow. kg Hydraulika robocza Pompa zębata, zawory LS l/bar 100 / / / / 260 Pompa LS, zawory LS l/bar 187 / / lub 140 / / / / / / 260 Zesp. sterow. sterowanie 5- do 7-stopn. 4-stopn. (seryjnie) 5-stopn. (opcja) SCORPION Kabina. Obszerna kabina Doskonała widoczność Wnętrze zaprojektowane dla najlepszej ergonomii i przejrzystości pracy Przełączniki i wskaźniki oznaczone kolorystycznie według funkcji Konsekwentnie stosowana obsługa dwiema rękami Układ załadunku. Napęd jezdny. VARIPOWER PLUS Bezstopniowy napęd do 40 km/h Zmiana kierunku jazdy za pomocą joysticka Silniki Deutz o wysokim momencie obrotowym i mocy 115 kw/156 KM Wtórna obróbka spalin zgodnie z Stage IV z SCR SMART ROADING dla cichej jazdy i najwyższej wydajności Wyłączanie napędu wszystkich kół Gaz ręczny z układem powolnej jazdy Napęd jezdny Hydrostatyczny VARIPOWER PLUS VARIPOWER PLUS VARIPOWER PLUS / VARIPOWER VARIPOWER Hydrostatyczny / VARIPOWER Hydrostatyczny / VARIPOWER Hydrostatyczny / VARIPOWER Prędkości robocze km/h 0 7 / 0 15 / 0 7 / 0 15 / 0 7 / 0 15 / 0 7 / 0 15 / 0 7 / / / / / / 0 30 / 0 40 / 0 30 / / 0 30 / / 0 30 / Prędkość maks. km/h 30 / / / / / / / / 40 2 SMART ROADING Hydrostatyczny / VARIPOWER 0 7 / / 0 30 / Pojemności zbiorników Zbiornik olej napędowy 5 l Zbiornik mocznika l Zbiorn. hydr. / olej hydr. ogół. l 100 / / / / / / / / 170 Osie Oś przednia / tylna Nośność t 27,3 27,3 24,2 24,2 20,4 20,4 20,4 20,4 Blokada mech. różn. przedniej osi Blokada mech. różn. 100% Samoblokujący mech. różnic. 45% Kąt skrętu Stopnie Wyrównanie poziomu + / Stopnie 10 Mech. blokada osi wahliwej (oś tylna) Hydr. blokada osi wahliwej (oś tylna) Rozmiar opon Szerokość zewnętrzna 405/ B Mitas MPT 01, profil AS m 2,29 2,29 2,29 2,29 405/70-20 A 323 Alliance, profil AS m 2,29 2,29 2,29 2,29 405/ B Alliance A 323, profil AS m 2,29 2,29 2,29 2,29 405/ D Mitas MPT04 m 2,29 2,29 2,29 2,29 405/70-R A8 Dunlop SPT9, profil przemysłowy m 2,29 2,29 2,29 2,29 425/75 R A2 Michelin XZSL m 2,29 2,29 2,29 2,29 440/70 R A8 Continental AC 70G, profil AS m 2,52 2,52 2,52 2,52 460/70 R A8 Firestone Duraforce Utility m 2,49 2,49 2,49 2,49 2,29 2,29 2,29 2,29 460/ A8 Mitas TR01, profil AS m 2,49 2,49 2,49 2,49 460/70 R A8 Michelin XMCL, profil AS m 2,5 2,5 2,5 2,5 2,29 2,29 2,29 2,29 460/70 R A8 Alliance A580 m 2,5 2,5 2,5 2,5 2,29 2,29 2,29 2,29 460/70 R 24 Michelin Bibload m 2,29 2,29 2,29 2,29 500/70 R A8 Alliance A580 m 2,5 2,5 2,5 2,5 500/70 R A8 Michelin XMCL, profil AS m 2,51 2,51 2,51 2,51 500/70 R 24 Michelin Bibload 2,51 2,51 2,51 2,51 500/70 R A8 Firestone Duraforce Utility m 2,51 2,51 2,51 2,51 600/ PR Alliance I-3 IND m 2,61 2,61 2,61 2, PR Mitas EM 60 m 2,48 2,48 2,48 2,48 Udźwig od 3,0 t do 5,5 t Wysokość podnoszenia od 6,15 m do 8,75 m Hydrauliczne poziomowanie Wydajność hydrauliki do 187 l/min Tłumienie wysuwu, podnoszenia i przechylania Amortyzacja ramienia z funkcją automatyki Wspomaganie operatora. Automatyczny powrót narzędzia do zaprogramowanej pozycji dla łatwej obsługi dźwigara narzędzi SMART HANDLING dla ułatwienia pracy i zwiększenia produktywności 1 Wg ISO Tylko łącznie z VARIPOWER 3 Tylko łącznie z VARIPOWER PLUS 4 Zakres jazdy niedostępny dla napędu hydrostatycznego 5 Wg DIN Bez dołączonego narzędzia, zależnie od opcji CLAAS ciągle stara się dostosowywać swoje produkty do wymagań praktyki. Dlatego zastrzega sobie prawo dokonywania zmian. Dane techniczne i ilustracje należy traktować jako przybliżone i mogące obejmować elementy nienależące do wyposażenia seryjnego. Prospekt ten został wydrukowany do dystrybucji na całym świecie. Odnośnie do wyposażenia technicznego i cennika prosimy kontaktować się z partnerem handlowym CLAAS. Na zdjęciach zostały częściowo zdjęte osłony i elementy zabezpieczające. Dokonano tego w celu lepszego przedstawienia działania i ze względu na zagrożenia w żadnym wypadku nie wolno zdejmować tych osłon samodzielnie. Należy zawsze przestrzegać aktualnej instrukcji obsługi maszyny. Wszystkie dane techniczne odnośnie silników są zgodnie z europejską dyrektywą z zakresu emisji spalin: Stage. Użycie w tym dokumencie normy Tier służy wyłącznie informacji i lepszemu zrozumieniu. Nie może być podstawiana homologacja dla regionów z obowiązującą regulacją Tier. 458 Seryjnie Opcja Dostępne Niedostępne Seryjnie Opcja Dostępne Niedostępne

31 SCORPION Wymiary A Długość z ramą dźwigara narzędzi mm C Maksymalna szerokość mm D Rozstaw kół mm E Wysokość całkowita mm F Szerokość kabiny mm G Rozstaw osi mm H Prześwit mm I Promień zawracania mm K Odległość od osi przedniego koła do ramy narzędzi mm L Odległość od osi tylnego koła do tyłu maszyny mm M Wysokość do łożysk wysięgnika teleskopowego mm N Wyrównanie poziomu Stopnie ± 10 O Kąt najazdu tyłem Stopnie 32 36,5 36,5 36, P Kąt nabierania wideł do palet u dołu (w pozycji transportowej) 4 Stopnie Q Kąt wysypu wideł u góry Stopnie Całkowity kąt obrotu dźwigara narzędzi Stopnie Wartości obowiązują dla ogumienia 440/70 R28 2 Wartości obowiązują dla ogumienia 460/ Wartości obowiązują dla ogumienia 405/70 24 MPT01 (Mitas) 4 Z widłami do palet bez obciążenia M O H I P Q L G A K Gwarancja lepszych żniw. F E N CLAAS Polska Sp. z o.o. ul. Świerkowa 7 Niepruszewo Buk Tel claas.pl 365FarmNet to nowoczesne narzędzie zarządcze dla całego gospodarstwa rolnego. Nowa, inteligentna sieć łącząca różne działy gospodarstwa na tylko jednej platformie niezwykle ułatwia precyzyjne kierowanie nim przez 365 dni w roku. Firma CLAAS jest partnerem systemu 365FarmNet. D C 6 Seryjnie Opcja Dostępne Niedostępne HRC / LRC / KK ME 1016
