1

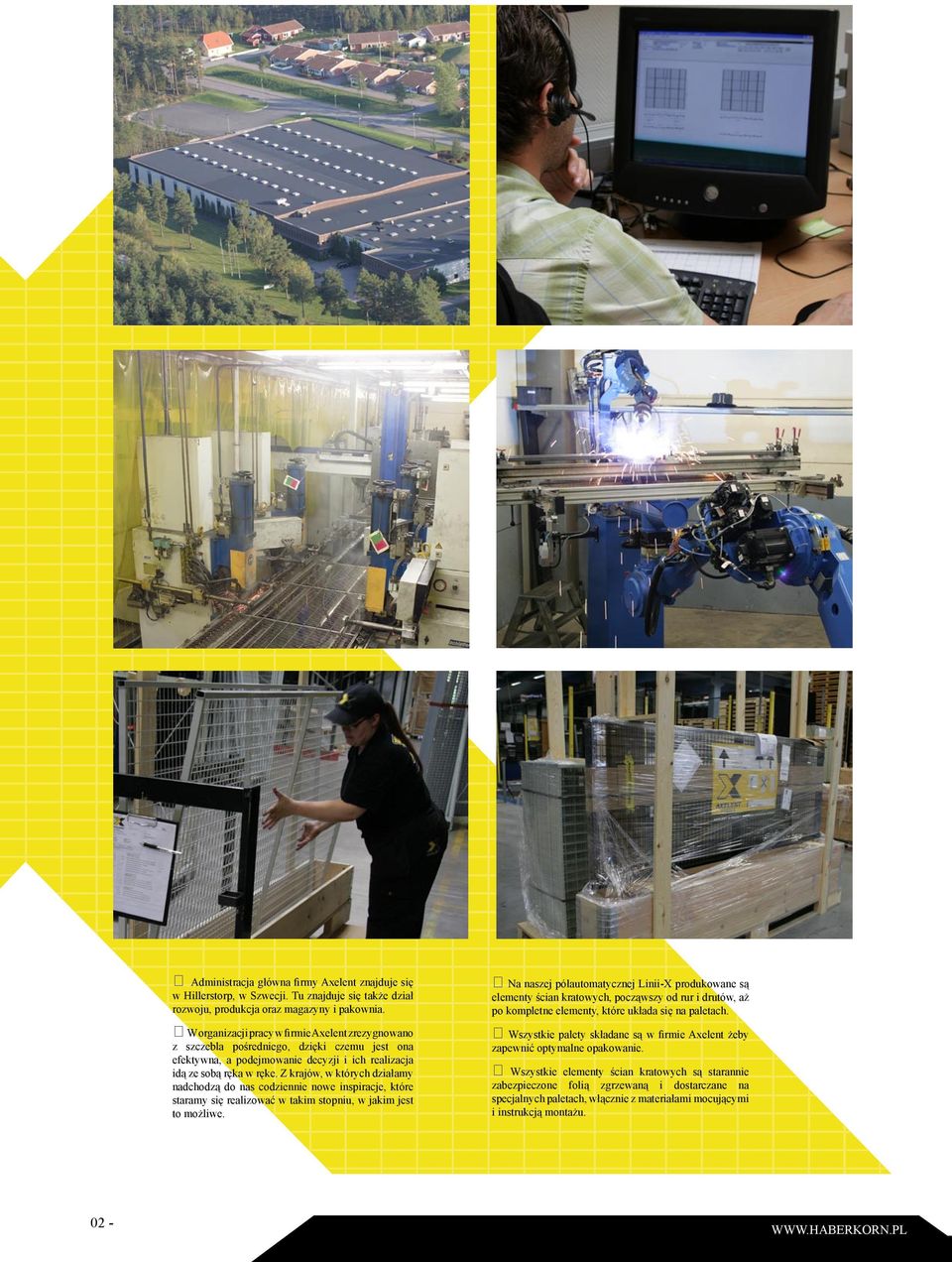

2 Administracja główna firmy Axelent znajduje się w Hillerstorp, w Szwecji. Tu znajduje się także dział rozwoju, produkcja oraz magazyny i pakownia. W organizacji pracy w firmie Axelent zrezygnowano z szczebla pośredniego, dzięki czemu jest ona efektywna, a podejmowanie decyzji i ich realizacja idą ze sobą ręka w ręke. Z krajów, w których działamy nadchodzą do nas codziennie nowe inspiracje, które staramy się realizować w takim stopniu, w jakim jest to możliwe. Na naszej półautomatycznej Linii-X produkowane są elementy ścian kratowych, począwszy od rur i drutów, aż po kompletne elementy, które układa się na paletach. Wszystkie palety składane są w firmie Axelent żeby zapewnić optymalne opakowanie. Wszystkie elementy ścian kratowych są starannie zabezpieczone folią zgrzewaną i dostarczane na specjalnych paletach, włącznie z materiałami mocującymi i instrukcją montażu

3 AXELENT W DOSTAWACH ELEMENTÓW ŚCIAN KRATOWYCH JESTEŚMY NAJSZYBSI Axelent jest przodującym na szwedzkim rynku, rozrastającym się szybko przedsiębiorstwem, produkującym, konstruującym i sprzedającym systemy ścian kratowych dla przemysłu i magazynów. Jedną z największych zalet firmy Axelent jest nasza szybkość. Chodzi tutaj o coś więcej, niż tylko możliwie szybkie wyprodukowanie i dostawę zamówionych przez Was elementów ścian kratowych. W firmie Axelent szybkość równoznaczna jest z serwisem, obejmującym również know- how i myślenie innowacyjne, i to pod każdym względem. Dzięki tym wszystkim czynnikom otrzymujecie bezpieczeństwo i jakość, jaką reprezentują sobą systemy firmy Axelent. Dzięki naszej sprawności należycie do grona zwycięzc w! Kiedy przy rozbudowie lub przebudowie Waszych instalacji produkcyjnych, zamawiacie obudowy ochronne maszyn, należy się śpieszyć. Zakład nie może przecież stać, a do tego potrzebne Wam są funkcjonujące obudowy ochronne maszyn. W firmie Axelent ten problem jest nam znany. Dlatego też stworzyliśmy własne rozwiązania, przykrojone na miarę Waszych potrzeb, aby pomóc Wam tak szybko, jak to możliwe: od oferty i rysunku aż po gotową dostawę i montaż, o ile sobie tego życzycie. Made in Hillerstorp. Business worldwide Administracja główna firmy Axelent znajduje się w szwedzkiej miejscowości Hillerstorp. Tutaj znajduje się nasz skład, tu odbywa się rozwój produkcji, sama produkcja i pakowanie. Ponieważ działamy w oparciu o efektywną organizację, bez szczebla pośredniego, możemy sprawnie skoordynować i zrealizować różne pomysły i impulsy napływające do nas z krajów, w których prowadzimy działalność. Z największą starannością wybieramy naszych dostawców, którzy muszą sprostać naszym wysokim wymaganiom dotyczącym sprawności, jakości i myślenia innowacyjnego. Nasze korzenie leżą w Szwecji, ale naszym rynkiem obejmiemy już wkrótce cały świat. Aby móc sprostać zróżnicowanym wymogom i życzeniom rynków lokalnych, założyliśmy w czternastu krajach własne filie. Axelent Direct. Wystarczy zadzwonić! Telefonując pod numer Axelent-Direkt uzyskacie bezpośrednie połączenie z naszym działem obsługi klienta. Można tu uzyskać natychmiastową pomoc bez względu na to, czy chodzi o informację produkcyjną, o oferty czy też o składanie zleceń. Wszystko szybko i skutecznie! Niezwłocznie prześlemy Wam ofertę włącznie z detalicznym rysunkiem, zawierająca wszystkie części i ich specyfikację. Efektywność, szybkość i serwis można zapewnić dzięki elastycznej produkcji i zapełnionym magazynom. Produkcja w firmie Axelent jest prawie całkowicie zautomatyzowana, dzięki czemu możemy zapewnić wysoką i równomierną jakość. Sercem naszego właściwego procesu produkcyjnego jest linia X. Dzięki przeprowadzonej już dawno standaryzacji naszych produktów oraz krótkiemu czasowi przebudowy, nasza linia zawsze jest gotowa do niezwłocznej realizacji zamówienia. Nasze myślenie ma kolor zielony. Środowisko leży nam na sercu. Dlatego też stworzyliśmy własna politykę środowiskową mającą na celu ochronę środowiska wewnętrznego i zewnętrznego. Własne produkty firmy Axelents są np. lakierowane proszkowo, ale tylko w kolorach żółtym i czarnym. Każda grupa produktów ma własny kolor standardowy, podawany na karcie danych danej grupy. Możemy oczywiście wykonać dla Was wyroby w takim kolorze, jaki sobie życzycie. Więcej szczegółów o naszych lakierach i kolorach standardowych znajdziecie na stronie 32. Axelent X-Pack Inteligenty system pakowania Opracowaliśmy w firmie Axelent własny system pakowania noszący nazwę X-Pack. System ten obejmuje: duży magazyn, w którym zawsze mamy dostęp do naszych produktów standardowych, specjalnie wykonane palety, przemyślane procesy robocze i systemy kontrolne odnoszące się do rysunków, zamówień, pokwitowania dostaw i instrukcji montażu. Dla Was oznacza to nie tylko nieuszkodzone dostawy, lecz także oszczędność miejsca, tzn. ekonomiczny transport. Więcej informacji i nowości w internecie! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Zapraszamy! - 03

4 SNAPPERWORKS PROSTE I GENIALNE Kliknąć i przeciągnąć! W tak prosty sposób możecie zorientować się, czego potrzebujecie i jak ma wyglądać Wasz system ścian kratowych. Rysunek zostanie potem dołączony do Waszego zamówienia. SnapperWorks - program o wielu zaletach Za pomoca naszego przyjaznego dla użytkownika programu graficznego SnapperWorks nasi klienci w mgnieniu oka mogą sprawdzić, jakie elementy ścian są im potrzebne i jaki będzie ostateczny wygląd ścian. Wszystko zostało przygotowane w ten sposób, że użytkownik musi tylko kliknąć i przeciągnąć, aby wykonać kompletny rysunek z wszystkimi wymaganymi częściami. SnapperWorks ma wiele zalet Program dopasowany jest do modułów firmy Axelent i zawiera wszystkie nasze systemy ścian kratowych i osłon ochronnych dla maszyn. Tak łatwo można się go nauczyć Do programu można importować pliki DWG i DXF i np. nanieść ścianki bezpośrednio na plan. Wychodząc z wymaganej długości można polecić programowi wybrać odpowiednią szerokość elementów ścian. W mgnieniu oka otrzymacie kompletny rysunek włącznie ze specyfikacja materiałów. Dalsze informacje o Snapper Works znajdziecie pod:

5 AXELENT MA WAM TAK WIELE DO ZAOFEROWANIA Klienci firmy Axelent mogą cieszyć się wieloma korzyściami. Naszym znakiem towarowym jest szybkość realizacji od zapytania ofertowego do dostawy. Nasi klienci mają poza tym dostęp do naszej wiedzy o systemach systemów ścian kratowych, z której mogą korzystać przed, w trakcie i po zamówieniu krat. Po prostu bardzo zależy nam na tym, aby zaoferować Wam najbardziej optymalny serwis. Jakość gwarantowana!! Kiedy pracujemy nad bezpieczeństwem, jakość jest decydującym czynnikiem. Decydując się na Axelent pozbywacie się trosk. Nasze produkty są wytrzymałe, dochowujemy naszych obietnic i współpracujemy tylko z takimi dostawcami, którzy mają równie wysokie wymogi jakościowe, jak my. Poza tym zwracamy baczną uwagę na przestrzeganie obowiązujących dyrektyw o ochronie maszyn. Wyczerpującą prezentację obowiązujących norm unijnych o ochronie maszyn i składów znajdziecie na str Axelent Safety. Wiedza daje bezpieczeństwo. Pod nazwą Axelent Safety zebraliśmy całą wiedzę z zakresu bezpieczeństwa maszyn. Możecie zwrócić się do nas z konkretnymi zapytaniami albo otrzymać po prostu tylko informację zwrotną czy odpowiedź na Wasze pytania z zakresu bezpieczeństwa maszyn. Axelent Safety bierze poza tym na siebie odpowiedzialność obejmującą cały proces bezpieczeństwa maszyn od projektu do kompletnej instalacji z certyfikatem CE. Jeżeli macie jakieś pytania, jesteśmy w każdej chwili do Waszej dyspozycji. Czas na decyzję! Na następnych stronach prezentujemy cały asortyment produktów firmy Axelent, podzielony na następujące grupy: Obudowa ochronna maszyn Strona 6-17 Spis obowiązujących norm EN Strona Drzwi, zamki, akcesoria Strona Ściany przemysłowe i magazynowe Strona Wybór lakierów. Prezentacja naszych kolorów standardowych Strona 32-05

6 AXELENT GUARD OBUDOWY OCHRONNE MASZYN

7 AXELENT GUARD OBUDOWY OCHRONNE MASZYN Bezpieczeństwo. Obudowy ochronne maszyny firmy Axelent zostały opracowane aby sprostać wszystkim wymogom stawianym w dzisiejszych czasach funkcjonalnym obudowom ochronnym maszyn. Zapewnienie stałego bezpieczeństwa w różnych systemach ochronnych maszyn jest oczywistością. Nasze obudowy ochronne maszyn są zgodne z obowiązującymi normami EN, patrz strony Funkcjonalność. Oprócz aspektu bezpieczeństwa, ważne jest, aby produkcja przebiegała tak sprawnie, jak to tylko możliwe. Nasze obudowy ochronne maszyn zostały opracowane po to, aby zapobiegać nieszczęśliwym wypadkom, dlatego są rozmieszczane bezpośrednio wokół maszyn. Prostota. Obudowy ochronne Axelent są oparte na koncepcji standaryzacji elementów ściennych, wsporników i kolorów, co dla Was oznacza, że jeżeli to będzie konieczne, bez problemu możecie rozbudować istniejące już obudowy ochronne. Potrzebne są rozwiązania specjalne? Do Waszej dyspozycji mamy zestaw umożliwiający wykonanie na miarę obudowy ochronnej maszyny w pozycji horyzontalnej lub wertykalnej- patrz str. 21. Ekonomiczność. Jeżeli zdecydujecie się na instalację obudowy ochronnej maszyn firmy Axelent, to bezproblemowa i prosta obsługa, w połączeniu z szybką dostawą i montażem, zapewnią Wam korzystną sytuację kosztową. Cztery różne systemy Obudowy ochronne maszyn Axelent podzielono na cztery systemy, prowadzone pod wspólnym określeniem Guard: MasterGuard, FlexiGuard, EasyGuard+ i EasyGuard. Wybór systemu zależy od Waszych oczekiwań i życzeń. Seria FlexiGuard obejmuje poza tym system ścian z tworzywa sztucznego i blachy, który można łączyć z wszystkimi innymi członkami rodziny Guard - pominąwszy EasyGuard. Zapewniamy możliwość łączenia we wszystkich naszych systemach i chętnie pomożemy Wam przy wyborze. Przy zamówieniu innego koloru, czas dostawy jest nieco dłuższy. Wskazówka! W zgodzie z normami EN i 7.5, patrz strony 16-17, zalecamy dla obudów ochronnych maszyn czarne elementy ścienne i żółte wsporniki. Wybraliśmy te kontrastujące kolory ze względów bezpieczeństwa, dostępności do maszyn i zapewnienia przejrzystości. A X E L E N T G U A R D O B U D O W Y O C H R O N N E M A S Z Y N KOLORY STANDARDOWE OBUDOWY OCHRONNE MASZYN AXELENT Czerń grafitowa RAL 9011 Żółć cynkowa RAL 1018 Biel papirusu RAL 9018 Błękit RAL

8 AXELENT MASTERGUARD OBUDOWY OCHRONNE MASZYN MasterGuard to obudowy ochronne maszyn, które ze względu na swoją stabilność, bezpieczeństwo i konstrukcję stanowią klasę dla siebie. Cała konstrukcja służy do zapewnienia możliwie najbardziej bezpiecznego miejsca pracy. Konstrukcja podstawowa składa się z kraty z drobnymi oczkami, w której w najnowszej wersji pomniejszyliśmy wielkość oczka do odległości osi (cc) 51 x 21 mm. Wymagany odstęp ochronny wynoszący 120 mm umożliwia montaż w pobliżu ruchomych części maszyny, dzięki czemu zaoszczędzimy na cennej powierzchni produkcyjnej. MasterGuard można łączyć pominąwszy EasyGuard z naszymi wszystkimi pozostałymi systemami. Jeżeli w Waszym systemie MasterGuard życzycie sobie mieć ściany z tworzyw sztucznych lub blachy, znajdziecie je na stronach 12-13; drzwi, zamki i akcesoria na stronach MasterGuard dostępny jest w różnych wymiarach standardowych. Dostarczany jest w opakowaniu z folii zgrzewanej, na specjalnych paletach, bezpośrednio z naszego składu w Wodzisławiu Śląskim. INFORMACJE O PRODUKCIE Nasze stabilne wsporniki 50 x 70 mm z przyspawaną podporą. Odstęp ochronny mm Rury pionowe x 20 mm Rury poziome...25 x 15 mm Wsporniki x 70 mm lub 50 x 50 mm Druty pionowe... Ø 3 mm Druty poziome...ø 2,5 mm Wielkość oczek... odstęp osi (cc) 51 x 21 mm Wykończenie powierzchni...fosforanowanie/ lakier epoksydowy Kolor: elementy krat... czerń grafitowa RAL 9011 Kolor: wsporniki... żółć cynkowa RAL błękit RAL czerń grafitowa RAL biel papirusu RAL 9018 Kolor: ceownik... żółć cynkowa RAL 1018 MASTERGUARD PANELE Z SIATKĄ (WYSOKOŚĆ 2200 MM) NR ART....WYS. (MM) SZER. (MM) ČERNÁ (RAL 9011) Pod nazwą Axelent Safety zebraliśmy całą wiedzę z zakresu bezpieczeństwa maszyn. Axelent Safety bierze poza tym na siebie odpowiedzialność obejmującą cały proces bezpieczeństwa maszyn od projektu do kompletnej instalacji z certyfikatem CE. Jeżeli macie jakieś pytania, jesteśmy w każdej chwili do Waszej dyspozycji

9 SŁUPEK 80X80 Nowością w asortymencie Axelent jest masywny słupek 80x80 mm. Nowy słupek jest dopełnieniem do pozostałych słupków systemy i stosowany do budowy wysokich ogrodzeń. Zastosowanie słupka 80x80 jest wygodne przykładowo przy szeroko otwieranych bramach, gdzie istnieje potrzeba wykonania wysokiej konstrukcji. Słupek 80x80 może być zastosowany do systemu EasyGuard+, FlexiGuard, FlexiStore a MasterGuard Słupek ten można zastosować wszędzie tam, gdzie stosuje się słupek 50x50 mm. Ograniczeniem jest możliwość przymocowania panela maksymalnie z trzech stron. Wszystkie otwory słupka są gwintowane. Do regulacji wysokości panela do 10mm stosujemy specjalne śruby i kotwy. W przypadku zastosowania słupka 80x80mm do zmontowania przesuwnych drzwi, trzeba dodatkowo zamówić dwie sztuki prowadnic ( ) i 3 sztuki złączek do prowadnicy ( ). W przypadku wykonywania projektu w programie SnapperWorks system automatycznie dołączy te pozycje. Słupek 80x80 standardowo dostarcza się w kolorach żółtym RAL 1018 i srebrnym RAL Dostatecznie mocne kotwienie słupka gwarantują cztery śruby kotwiące. Nadwyżkowe słupki są dostępne w trzech wysokościach. SŁUPEK 80X80 ELEMENTY ŚCIENNE (WYSOKOŚĆ 2200 MM) nr art wysokość (mm)... szerokość (mm) Czerń grafitowa (RAL 9011) WSPORNIKI nr art. prześwit (mm) wysokość (mm) Żółć cynkowa (RAL 1018) (50x70 mm) (50x50 mm) Błękit (RAL 5005) (50x50 mm) Czerń grafitowa (RAL 9011) (50x50 mm) Biel papirusu (RAL 9018) (50x50 mm)

10 AXELENT FLEXIGUARD OBUDOWY OCHRONNE MASZYN Dzięki Axelent FlexiGuard - obudowom ochronnym maszyn o prawie nieograniczonych możliwościach łączenia i stosowania, ustawianie na nowo, zmiany czy rozbudowa są łatwe, bezpieczne i ekonomicznie opłacalne. FlexiGuard ma wielkość oczek o odstępie osi (cc) wynoszącym 51 x 31 mm, co zapewnia skuteczną ochronę i oszczędność miejsca, tzn. odstęp ochronny wielkości 200 mm do części ruchomych jest wystarczający. Poszczególne sekcje w systemie FlexiGuard dostępne są w trzech wysokościach i w różnych szerokościach. Posiadamy poza tym w ofercie zestaw umożliwiający przycinanie krat w pionie i w poziomie dokładnie na wymiarpatrz str. 21. Jeżeli życzycie sobie specjalnych ścian z tworzywa sztucznego lub blachy, to tym też możemy Wam służyć patrz strony FlexiGuard jako ogrodzenie drogi transportowej w firmie Danfoss A/S, Dania. Urządzenie zostało dostarczone przez T.U.Langebaek z firmy Gebhardt. Obudowę maszyny wyposażono w podwójne drzwi wahadłowe z zamkiem cylindrycznym. Element drzwiowy skrócono od dołu z zastosowaniem zestawu poziomego. Dobierzcie potem do Waszego systemu FlexiGuard odpowiednie drzwi, zamek i akcesoria patrz strony 18-21, w wyniku czego otrzymacie niezmiernie elastyczną i funkcjonalną obudowę ochronną maszyny. System FlexiGuard dostarczamy, tak samo jak nasze inne produkty, opakowany w folię zgrzewaną, na specjalnych paletach, bezpośrednio z naszego składu w Wodzisławiu Śląskim. INFORMACJE O PRODUKCIE Odstęp ochronny mm Rury pionowe x 20 mm Rury poziome...25 x 15 mm Wsporniki x 50 mm Druty pionowe... Ø 3 mm Druty poziome...ø 2,5 mm Wielkość oczek... odstęp osi (cc) 51 x 31 mm Wykończenie powierzchni...fosforanowanie/ lakier epoksydowy Kolor: elementy krat... Biel papirusu RAL 9018 (tylko 2200mm)...Czerń grafitowa RAL 9011 Kolor: wsporniki... Żółć cynkowa RAL Błękit RAL Czerń grafitowa RAL Biel papirusu RAL 9018 Kolor: ceownik... Żółć cynkowa RAL Błękit RAL (inne kolory na żądanie) FlexiGuard jako ogrodzenie instalacji produkcyjnej w firmie Rigips GmbH, zakład w Gelsenkirchen, Niemcy. Dla zapewnienia szybszego dostępu do obudowanej maszyny, zastosowano elementy ścian kratowych z naszym systemem Quickrelease-System MasterBolt, patrz str

11 FLEXIGUARD ELEMENT ŚCIENNY (wysokość 2200 mm) Nr art. Wysokość (mm) Szerokość (mm) Czerń grafitowa (RAL 9011) ELEMENT ŚCIENNY (wysokość 1700 mm) Nr art. Wysokość (mm) Szerokość (mm) Czerń grafitowa (RAL 9011) F L E X I G U A R D Elementy ścienne o wysokości 2200 mm dostępne są także w kolorze biel papirusu (RAL 9018); w tym przypadku numer artykułu rozpoczyna się od 403. ELEMENT ŚCIENNY (wysokość 1300 mm) Nr art. Wysokość (mm) Szerokość (mm) Czerń grafitowa (RAL 9011) WSPORNIKI Nr art. Prześwit (mm) Wysokość (mm) Żółć cynkowa (RAL 1018) Błękit (RAL 5005) Czerń grafitowa (RAL 9011) Biel papirusu (RAL 9018) FlexiGuard jako ochrona wokół drogi montażowej w firmie Renault Cléon, Francja. W celu dopasowania elementów ściennych, zastosowano pakiet poziomy Axelent i założono listwy gumowe na krawędziach. Poza tym wyposażono elementy ścienne w MasterBolt. - 11

12 AXELENT ŚCIANY Z TWORZYWA SZTUCZNEGO I BLACHY (FLEXIGUARD) OBUDOWY OCHRONNE MASZYN Axelent FlexiGuard obejmuje także system ścian z tworzywa sztucznego i blachy. System ten można łączyć z MasterGuard, FlexiGuard i FlexiStore. System ścienny z tworzywa sztucznego i blachy jest łatwy w montażu i można wykorzystać te same wsporniki i pakiety drzwiowe, jak w innych produktach zawierających ściany kratowe. Elastyczność naszego systemu umożliwi Wam łączenie ścian z tworzywa sztucznego, blachy i krat w zależności od potrzeb. Aby uniknąć prześwitów między elementami proponujemy zastosować nasze specjalne blaszane listwy krawędziowe. System ścienny z tworzywa sztucznego i blachy dostępny jest w dwóch wysokościach, 1100 lub 2200 mm, i w czterech szerokościach standardowych. System jest odporny na ciepło do 60 C. 1 Potrzebujecie przyćmione tworzywo sztuczne, np. w celu uniknięcia odblasków? Możemy je dostarczyć. Nasze przyciemniane tworzywa sztuczne spełniają wymogi dyrektywy przeciwpożarowej UL94 D0 oraz EN Tak samo, jak w przypadku naszych innych produktów, elementy ścienne z tworzyw sztucznych i blachy także starannie pakowane są w folię zgrzewaną i dostarczane w pozycji stojącej, na specjalnych paletach, bezpośrednio z naszego magazynu w Wodzisławiu Śląskim. Elementy ścienne z krat, tworzywa sztucznego i blachy jako obudowa ochronna maszyn do obróbki blachy w firmie Vinco, Hiszpania. Zastosowano m.in. drzwi przesuwne firmy Axelent z zamkniem MasterLock. 2 Tworzywo przyciemniane FlexiGuard jako ochrona np. przeciwko oślepianiu, umieszczone wokół robota spawalniczego w firmie Daalderrop, Holandia. Projekt został dostarczony przez TM Engineering-Service. Więcej informacji i nowości w internecie! Na naszych stronach internetowych znajdziecie informacje o naszych produktach, nowościach i akcesoriach. Serdecznie witamy! INFORMACJE O PRODUKCIE Rury pionowe x 20 mm Rury poziome...25 x 15 mm Tworzywo sztuczne... 2 mm (poliester termoplastyczny) Blacha...1 mm Wsporniki x 50 mm Wielkość oczek... Odstęp osi (cc) 51 x 31 mm Kolor: elementy ścienne...czerń grafitowa RAL Biel papirusu RAL 9018 Kolor: wsporniki... Żółć cynkowa RAL Czerń grafitowa RAL Błękit RAL Biel papirusu RAL (inne kolory na żądanie)

13 ELEMENT ŚCIENNY Z TWORZYWA SZTUCZNEGO (wysokość 2200 mm) Nr art. Wysokość (mm) Szerokość (mm) Czerń grafitowa (RAL 9011) ELEMENT ŚCIENNY Z BLACHY (wysokość 2200 mm) Nr art. Wysokość (mm) Szerokość (mm) Czerń grafitowa (RAL 9011) ELEMENT ŚCIENNY Z TWORZYWA SZTUCZNEGO (wysokość 1100 mm) Nr art. Wysokość (mm) Szerokość (mm) Czerń grafitowa (RAL 9011) Przyciemniane tworzywo sztuczne, np. przeciw oślepianiu (towar nie jest na magazynie; te elementy ścienne produkowane są na zamówienie) ELEMENT ŚCIENNY Z BLACHY (wysokość 1100 mm) Nr art. Wysokość (mm) Szerokość (mm) Czerń grafitowa (RAL 9011) Ś C I A N Y Z T W O R Z Y WA S Z T U C Z N E G O I B L A C H Y ( F L E X I G U A R D ) ELEMENT ŚCIENNY (wysokość 1100 mm) Nr art. Wysokość (mm) Szerokość (mm) Czerń grafitowa (RAL 9011) Elementy ścienne i listwy krawędziowe dostępne są także w kolorze biel papirusu (RAL 9018); w tym przypadku numer artykułu rozpoczyna się od 4. WSPORNIKI Nr art. Prześwit (mm) Wysokość (mm) Żółć cynkowa (RAL 1018) Błękit (RAL 5005) Czerń grafitowa (RAL 9011) Biel papirusu (RAL 9018) LISTWA KRAWĘDZIOWA Nr art. Czerń grafitowa (RAL 9011) Długość (mm) - 13

14 AXELENT EASYGUARD+ OBUDOWY OCHRONNE MASZYN Jeżeli szukacie korzystnego cenowo, nieskomplikowanego i łatwego w montażu systemu, to dokonaliście właściwego wyboru wybierając EasyGuard+ Drzwi EasyGuard+ można łączyć ze wszystkimi pozostałymi systemami firmy Axelent. Poniższe komplety drzwiowe są przeznaczone specjalnie do stosowania z systemem EasyGuard+ Pojedyncze drzwi przesuwne maks. otwarcie 1400 mm, podwójne drzwi przesuwne maks. otwarcie 2900 mm oraz pojedyncze i podwójne drzwi wahadłowe, zamknięcie na klamkę i zamek zapadkowy lub X-Lock. Z systemem Easy-Guard+ można także łączyć wszystkie pozostałe zestawy drzwiowe. W tym celu z boku na drzwiach stosuje się podpory podłogowe 50x50 mm oraz elementy ścienne FlexiGuard jako skrzydła (rama 20x30 mm). EasyGuard+ ustawiony z podporą 60x30 mm, stopka montowana jest oddzielnie. Montaż EasyGuard+ oferuje najprostszy montaż podpór podłogowych. Możliwe jest stosowanie trzech różne rodzajów podpór (wysokość 300, 1200 lub 2300 mm). W tym systemie podpory montowane są za elementami ściennymi. Korzystne pod względem kosztowym jest łączenie wysokich i niskich podpór. Nie zaleca się jednak stosowanie tylko niskich podpór (wysokość 300 mm). Materiał służący do mocowania kompletów drzwiowych montowany jest bezpośrednio na elementach ściennych. W ten sposób możliwe jest zamontowanie obu podpór 1200 i 2300 mm obok drzwi. Stosując podpory 60x30 mm możemy wybierać między prześwitem 50 i 100 mm. Podpory podłogowe dla FlexiGuard (100 mm) i FlexiStore (50 mm) mają stały prześwit. INFORMACJE O PRODUKCIE Dolna prowadnica przesuwnych drzwi. Odstęp ochronny mm Rury pionowe x 19 mm Rury poziome...15 x 15 mm Wsporniki x 30 mm Druty pionowe... ø 3 mm Druty poziome...ø 2,5 mm Wielkość oczek... Odstęp osi (cc) 51 x 31 mm Wykończenie powierzchni...fosforanowanie/ lakier epoksydowy Kolor elementy ścienne... Czerń grafitowaral 9011 Kolor wsporniki...żółć cynkowa RAL 1018 Kolor ceownik... Żółć cynkowa 1018 (inne kolory na żądanie) System EasyGuard+ w kombinacji z zamkiem X-Lock

15 E A S Y G U A R D + Profil prowadzący przesuwnych drzwi. System EasyGuard+ w kombinacji z zamkiem X-Lock. Pojedynczy zawias umożliwiający łatwą zmianę wysokości kraty od podłogi w zakresie 50 lub 100 mm. EASYGUARD + ELEMENT ŚCIENNY (WYS MM) NR ART. WYS. (MM) SZER. (MM) SLOUPKY NR ART. MEZERA OD PODLAHY(MM) WYS. (MM) CZARNA (RAL 9011) ŻÓLTA (RAL 1018) Sloupek (60x30 mm) SREBRNA (RAL 9006)

16 N O R M Y E N I O C E N A RY Z Y K Tekst i diagram wydrukowano z pozwoleniem SIS Förlag AB Stockholm, Sverige, , gdzie można także nabyć normy podane w tekście. NORMY EN I OCENA RYZYK Punkty 1-11 dotyczą obudów ochronnych maszyn firmy Axelent. Punkty 1-3 odnoszą się do ścian przemysłowych i magazynowych Axelent. X mm X N 1. Odstęp bezpieczeństwa EN 953 ustęp Ochronne systemy rozdzielające mające na celu uniemożliwienie dostępu do stref niebezpiecznych muszą być wykonane, skonstruowane i zamontowane w ten sposób, aby różne części ciała pracownika nie mogły znaleźć się w strefie zagrożenia. (patrz także EN 294 i EN 811). 2. Odstępy w celu zapobiegania swobodnemu dostępowi EN 811 ustęp 5 Możliwe jest zastosowanie takiej konstrukcji ochronnej, która ma na celu uniemożliwienie sięgania dolnymi kończynami pod konstrukcję ochronną. Jeżeli należy zastosować tę metodę, odstępy w odniesieniu do wysokości do konstrukcji ochronnej podano w załączniki A. RYS A.1 (EN 811) Przypadek 1 Przypadek 2 Przypadek 3 TABELA A.1 (EN 811) Wysokość do konstrukcji (h) Odstęp (s) Przypadek 1 Przypadek 2 Przypadek 3 h < h < h < h < h Sztywność EN 953 ustęp Wsporniki i ramy rozdzielające konstrukcji ochronnej oraz materiały wypełniające należy wybierać i montować mając na uwadze uzyskanie sztywnej i stabilnej nadbudowy, która nie ulegnie deformacji. Jest to szczególnie ważne wtedy, kiedy deformacja materiału miałaby negatywny wpływ na zachowanie odstępów bezpieczeństwa. 4. Widoczność EN 953 ustęp W celu zapewnienia wystarczającego widoku na proces roboczy, rozdzielające obudowy ochronne muszą być skonstruowane i zbudowane w ten sposób, żeby zminimalizować powody do ich usunięcia. 5. Obserwacja pracy maszyn EN 953 ustęp 5.10 Jeżeli konieczna jest obserwacja pracy maszyny przez rozdzielającą konstrukcję ochronną, należy wybrać materiały o odpowiednich właściwościach, np. materiały perforowane lub siatkę drucianą, które powinny posiadać otwory odpowiedniej wielkości oraz właściwy kolor, zapewniający wystarczającą widoczność. Widoczność jest lepsza jeżeli perforowany materiał jest ciemniejszy niż obserwowany obszar. 6. Regularne otwory dla osób powyżej 14 roku życia EN 294 ustęp Axelent MasterGuard - wielkość otworów 19 x 49 mm = odstęp bezpieczeństwa min. 120 mm, Axelent wymiary otworów i kratek 29 x 49 mm = odstęp bezpieczeństwa 200 mm (dalsze informacje EN- 294 tabela 4)

17 7. Kolor EN 953 ustęp 7.5 Dzięki zastosowaniu odpowiednich kolorów, zagrożenia mogą być rozpoznawalne na pierwszy rzut oka. Jeżeli na przykład rozdzielająca konstrukcja ochronna pomalowana jest na ten sam kolor, co maszyna, części niebezpieczne natomiast pomalowano na kolor kontrastujący, to strefy zagrożenia są natychmiast widoczne, kiedy obudowa jest otwarta lub nie jest zamontowana. 8. Ustawienie ruchomych rozdzielających konstrukcji ochronnych EN 953 ustęp Ruchoma rozdzielająca obudowa ochronna powinna być - w takim stopniu, w jakim jest to możliwe skonstruowana w ten sposób, że nie może pozostać na swojej przewidzianej pozycji, jeżeli nie założono mocowań. 9. Usuwanie za pomocą narzędzi EN 953 ustęp Usuwanie ruchomych części rozdzielających systemów ochronnych powinno być możliwe tylko za pomocą narzędzi. Norma EN 292 nie obowiązuje i została zastąpiona przez normę EN ISO Norma ta obecnie dostępna jest tylko w języku angielskim. 10. Czynniki geometryczne EN ISO ustęp Konstrukcja maszyny powinna zapewnić operatorowi maszyny, znajdującemu się na głównym stanowisku kontrolnym, możliwość upewnienia się, że w strefach niebezpiecznych nie znajdują się żadne narażone na ryzyko osoby. 11. Wymiary środków służących do ucieczki i ratowania osób EN ISO ustęp Środki służące do ucieczki i ratowania osób powinny składać się m.in. z: - dróg ewakuacyjnych i osłon w instalacjach siłowni i na stanowiskach operatorskich, gdzie istnieje ryzyko zostania złapanym w pułapkę; - możliwości przesuwania niektórych elementów ręcznie po wyłączeniu awaryjnym maszyn; - możliwość zmiany kierunku przemieszczania się niektórych elementów; - punkty zaczepienia dla spadających/ przesuwających się urządzeń; - środki komunikacji umożliwiające zamkniętym w pułapce operatorom wezwanie pomocy. Pod nazwą Axelent Safety zebraliśmy całą wiedzę specjalistyczną z zakresu bezpieczeństwa maszyn. Axelent Safety bierze na siebie odpowiedzialność obejmującą cały proces bezpieczeństwa maszyn od projektu do kompletnej instalacji z certyfikatem CE. N O R M Y E N I O C E N A RY Z Y K OCENA RYZYKA - EN 294 USTĘP 4.1.2, CZĘŚĆ TABELI 2 Wysokość do strefy niebezpiecznej Wysokość konstrukcji ochronnej Możliwy przykładowy odstęp od strefy niebezpiecznej = różne wysokości elementów ściennych firmy Axelent. Z tabeli z wybranymi wysokościami można korzystać także przy wysokości 2300 mm. Jeżeli źródło zagrożenia maszyny znajduje się na wysokości 1600 mm, należy ustawić elementy ściany kratowej wysokości 1400 mm, w odległości przynajmniej 1100 mm od źródła zagrożenia. = 120 mm odstęp ochronny przy wykorzystaniu MasterGuard. 200 mm Odstęp ochronny dla innych obudów ochronnych maszyn firmy Axelent. 1) konstrukcje ochronne o wysokości poniżej 1000 mm nie zostały uwzględnione, ponieważ nie ograniczają poruszania się w sposób zadowalający 2) Strefy niebezpieczne powyżej 2700 mm patrz ) Konstrukcje ochronne niższe niż 1400 mm nie powinny być stosowane bez dodatkowych technicznych środków bezpieczeństwa. - 17

18 AXELENT DRZWI, ZAMKI I AKCESORIA AXELENT DRZWI, ZAMKI I AKCESORIA Do Waszej dyspozycji oddajemy cały szereg dodatkowych produktów dopasowanych do różnych systemów ścian kratowych firmy Axelent, dzięki czemu otrzymacie tak funkcjonalną, bezpieczną i praktyczną obudowę ochronną, jak to tylko możliwe. Drzwi i zamki. Za wszystkimi naszymi systemami ścian kratowych kryje się przemyślana konstrukcja, za pomocą której bez problemu możecie zmienić element ściany kratowej w drzwi. Do tego celu potrzebny Wam jest tylko jeden z naszych pakietów drzwi i zamki. W takim przypadku element ściany kratowej służy jako skrzydło drzwi. Akcesoria. Wybór odpowiednich akcesoriów sprawi, że otrzymacie taką obudowę ochronną, która dokładnie będzie odpowiadała Waszym wymogom i warunkom. Pracownicy firmy Axelent są zawsze otwarci na pomysły i życzenia naszych klientów. Dlatego stale rozwijamy naszą ofertę akcesoriów. Poniżej pokażemy Wam drobny wybór, a więcej informacji znajdziecie w Internecie. Wskazówka! Pod znajdziecie kompletną ofertę naszych drzwi, zamków i akcesoriów, włącznie ze szczegółową informacją techniczną, która jest stale uaktualniana

19 AXELENT AXELENT - DRZWI DO WYBORU Proszę dokonać wyboru drzwi. Komplet drzwiowy zostanie dostarczony razem z wybranymi elementami ścian kratowych. D R Z W I, Z A M K I, A K C E S O R I A Proste drzwi wahadłowe Podwójne drzwi wahadłowe z zamkiem na środku Proste drzwi przesuwne Podwójne drzwi przesuwne z zamkiem na środku Drzwi przesuwne z szyną podwójną Drzwi przesuwne z rolkami prowadzącymi - 19

20 AXELENT AXELENT SZEROKI WYBÓR ZAMKÓW Proszę wybrać jedną spośród wielu możliwości zamknięć. Kompletny zamek zostanie Wam dostarczony w pakiecie razem z drzwiami i elementami ściany kratowej. Axelents MasterLock to elastyczny system drzwi i zamknięć, który pasuje do naszych wszystkich serii obudów ochronnych maszyn. Dzięki montażowi MasterLock możecie zamienić każdy element ścienny Waszej obudowy ochronnej maszyny w drzwi zaopatrzone w bezpieczny zamek. MasterLock posiada mechaniczną zawleczkę, dzięki której drzwi pozostają zamknięte, bez względu na to, czy wybierzecie drzwi wahadłowe czy przesuwne. Poza tym do otwarcia lub zamknięcia drzwi z zewnątrz konieczne jest świadome działanie. MasterLock nie może zostać zamknięty od środka, ale można go otworzyć w każdej chwili. Zamek cylindryczny może zostać zaryglowany tylko w położeniu otwartym, co zapobiega przypadkowemu zatrzaśnięciu się drzwi. Dzięki temu zapewniamy możliwie bezpieczne przeprowadzenie prac serwisowych. Dla MasterLock obowiązuje norma EN ISO rozdział 5.5.3, patrz strony Drzwi na kłódkę Drzwi z zamkiem zapadkowym Drzwi z zamkiem cylindrycznym Drzwi z dźwignią awaryjną Drzwi z zamkiem awaryjnym Drzwi z MasterLock

21 AXELENT AKCESORIA Akcesoria. Dzięki odpowiednim akcesoriom otrzymacie taką obudowę ochronną ze ścian kratowych, która będzie dokładnie dopasowana do Waszych wymogów i warunków. Pracownicy firmy Axelent są zawsze otwarci na pomysły i życzenia naszych klientów. Dlatego też stale rozszerzamy naszą ofertę akcesoriów. Większość z nich produkujemy sami, ale współpracujemy także z całym szeregiem renomowanych dostawców, o świetnych kompetencjach. Poniżej przedstawiamy wybór naszych akcesoriów. Więcej informacji znajdziecie na stronie: Wskazówka! Pod znajdziecie kompletną ofertę naszych drzwi, zamków i akcesoriów, włącznie ze szczegółową informacją techniczną, która jest stale uaktualniana. D R Z W I Z A M K I A K C E S O R I A ZESTAW DO PRZEBUDOWY Aby dokładnie dopasować wymiary elementów ścian kratowych do Waszych wymogów i życzeń, przygotowaliśmy praktyczny zestaw do przebudowy. Zestaw do przebudowy dostępny jest w dwóch wersjach, umożliwiających dopasowanie w pionie i w poziomie. MASTERBOLT MasterBolt to niezwykle praktyczny system Quick-Release. Za pomocą jednego tylko narzędzia można zdemontować elementy ścienne obudowy ochronnej, co zdecydowanie podwyższa możliwość dostępu do maszyny, znajdującej się wewnątrz ogrodzenia. LISTWA GUMOWA NA KRAWĘDZIE Dzięki naszej listwie gumowej zakładanej na krawędzie otrzymujemy ładne i kształtne zakończenie krawędzi w tych wszystkich miejscach, w których elementy ścienne nacięto lub przecięto. KORYTKA NA KABLE Nasze korytko na kable pomoże Wam zadbać o porządek. Węże i kable stanowiące przyłącze do Waszej maszyny, będą nareszcie porządnie prowadzone w odpowiednich osłonach. WYŁĄCZNIKI Za pomocą naszych wyłączników zwiększa się bezpieczeństwo wokół maszyny, znajdującej się wewnątrz obudowy ochronnej, tzn. że wyłącznik bezpieczeństwa zadba o wyłączenie maszyny, zanim obsługujący wejdzie z nią w kontakt. W ofercie firmy Axelent znajdują się wyłączniki renomowanych producentów. KOMUNIKATOR EUCHNER TZ1 Axelent jest producentem komunikatora Euchner TZ1, który współpracuje z czujnikiem Euchner TZ1LE024MVAB-C1828 oraz TZ1RE024MVAB- C1828. Komunikator może być wykorzystywany tylko w prostych drzwiach wahadłowych. PLASTIKOWE ZAŚLEPKI Naszymi plastikowymi zaślepkami możecie zakryć końce słupków, co sprawia iż wykończenie jest jeszcze lepsze CZUJNIKI Używając czujników bezpieczeństwa zwiększają Państwo bezpieczeństwo wokół maszyn znajdujących się wewnątrz obudowy ochronnej. Czujniki zapewniają, aby maszyna wyłączyła się zanim dojdzie do jej kontaktu z operatorem. Axelent oferuje czujniki od kilku dostawców. - 21

22 AXELENT STORE ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE

23 AXELENT STORE - ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE Bezpieczeństwo. Ściany przemysłowe i magazynowe firmy Axelent zostały zaprojektowane i wykonane pod kątem zgodności z obowiązującymi wymogami i dyrektywami odnośnie ścian przemysłowych i magazynowych. Trwałe bezpieczeństwo w różnych systemach jest oczywistością. Nasze elementy ścian kratowych spełniają oczywiście wymogi norm EN, obowiązujących dla tego rodzaju urządzeń ochronnych. Funkcjonalność. Oprócz aspektu bezpieczeństwa ważna jest bezproblemowa integracja systemu ścian kratowych z Waszą produkcją. Myśl kryjąca się za naszym systemem magazynowym (Store-System) służy ułatwieniu prac wykonywanych zarówno wewnątrz, jak i poza elementami ścian kratowych. W celu zapewnienia maksymalnej funkcjonalności proponujemy poświęcić parę chwil na zapoznanie się z naszym programem akcesoriów. Praktyczność. Ściany przemysłowe i magazynowe Axelent oparte są o zasadę standaryzacji w odniesieniu do sekcji, wsporników i kolorów, dzięki czemu możliwe jest bezproblemowe uzupełnienie i rozbudowanie istniejących już urządzeń ochronnych. Prostota i łatwość montażu naszych produktów oraz przejrzystość naszych instrukcji obsługi Was po prostu zaskoczą. Ekonomiczność. Jeżeli zdecydujecie się na instalację ścian przemysłowych i magazynowych firmy Axelent, to bezproblemowa i prosta obsługa, w połączeniu z szybką dostawą i montażem, zapewnią Wam korzystną sytuację kosztową. Trzy różne systemy Ściany przemysłowe i magazynowe firmy Axelent podzielone są na trzy kompletne systemy, ujęte pod wspólną nazwą STORE: SafeStore, FlexiStore i ShelfStore. Wybór systemu zależy od Waszych wymogów i życzeń. Chętnie pomożemy Wam w wyborze odpowiedniego systemu. Przy zamówieniu innego koloru, czas dostawy jest nieco dłuższy. Więcej informacji i nowości w internecie! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Zapraszamy! AXELENT STORE - ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE AXELENTS KOLORY STANDARDOWE ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE Biel papirusu RAL 9018 Błękit RAL 5005 Biel aluminium RAL 9006 Czerń grafitowa RAL

24 AXELENT SAFESTORE ZABEZPIECZENIE PRZED SPADAJĄCYMI PRZEDMIOTAMI Jeżeli chcemy mieć bezpieczny, atrakcyjny i dobrze zorganizowany magazyn Axelent SafeStore stanowi optymalne rozwiązanie. Umocowanie SafeStore na tylnej stronie regału na palety zapobiega spadaniu towarów, co mogłoby doprowadzić do zranienia osób lub uszkodzenia materiałów. Obecnie SafeStore stosowany jest do wszystkich rodzajów magazynów począwszy na małych, prowadzonych ręcznie magazynach, a na w pełni zautomatyzowanych magazynach z dźwignicami skończywszy. System SafeStore bazuje na sześciu elementach standardowych, które można zasadniczo dopasować do wszystkich nowoczesnych systemów regałowych. Elementy mocowane są za pomocą uchwytów do wsporników regałów a następnie łączone śrubami na odpowiednią szerokość i wysokość. Różne wielkości oczek umożliwiają optymalne połączenie bezpieczeństwa i ekonomiczności. Zabezpieczenie przed spadającymi przedmiotami można dopasować optymalnie przycinając je na miarę. Towar dostarczany jest w opakowaniu z folii zgrzewanej, na specjalnych paletach, bezpośrednio z naszego składu w szwedzkiej miejscowości Hillerstorp.. Więcej informacji i nowości w internecie! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Serdecznie witamy! SafeStore, 35 metrów wysoka i 125 metrów długa instalacja w nowym zautomatyzowanym magazynie. Instalacja została wykonana dla Porcelanos Group, dobrze znanej Hiszpańskiej firmy. Magazyn mieści się w Villareal (Castellón). INFORMACJE O PRODUKCIE Rury pionowe x 15 mm Rury poziome...19 x 19 mm Druty pionowe... Ø 2,5 mm Druty poziome...ø 3 mm Wielkość oczek... odstęp (cc) 51x31 lub 51x60 mm Uchwyty...wykonane z blachy grubości 3 mm,...z podłużnymi nawierceniami...w celu ustawienia wysokości Wykończenie powierzchni...fosforanowanie/lakier epoksydowy Kolor: element ścienny... Biel papirusu RAL Czerń grafitowa RAL 9011 Kolor: konsola... Biel papirusu RAL Biel aluminium RAL Sendzimir-ocynkowane...(inne kolory na żądanie) SafeStore w połączeniu z FlexiStore jako ogrodzenie zautomatyzowanego magazynu w firmie Scania, Sibbhult, Szwecja. Instalacja została dostarczona przez Constructor, Szwecja. System ścian kratowych uzupełniono o drzwi wahadłowe firmy Axelent z zamkiem cylindrycznym, patrz str

25 SAFESTORE S A F E S TO R E ELEMENT ŚCIENNY (oczka 50 x 30 mm) Nr art. Wysokość (mm) Szokość (mm) UCHWYTY Nr art. Długość (mm) Czerń grafitowa (RAL 9011) ELEMENT ŚCIENNY (oczka 50 x 60 mm) Nr art. Wysokość (mm) Szerokość (mm) Biel papirusu (RAL 9018) Uchwyty - biel papirusu (RAL 9018) Uchwyty (Sendzimir - ocynkowane) Uchwyty biel aluminium (RAL 9006) Zabezpieczenia przed spadaniem firmy Axelent są łatwe w montażu. Poszczególne elementy łączone są śrubami na odpowiedniej wysokości, a następnie mocowane na górnej krawędzi najwyższego rzędu i na dolnej krawędzi najniższego rzędu za pomocą klamer łączących. Oferujemy dodatkowo przedłużenia wsporników. Dzięki temu możliwe jest zamontowanie zabezpieczenia przed spadającymi przedmiotami wyżej niż wsporniki. Uchwyty dostępne są w siedmiu różnych wielkościach od mm, lakierowane lub ocynkowane

26 AXELENT FLEXISTORE ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE Rozdzielanie lub ogradzanie. Budowanie, dobudowanie lub przebudowanie. W Waszym zakładzie lub magazynie mogą zaistnieć różne konieczności. Jeżeli zdecydujecie się na Axelent FlexiStore nie musicie się martwić takimi sprawami, ponieważ ten system ścian przemysłowych i magazynowych oferuje prawie nieograniczone możliwości łączenia i zastosowań. Otrzymujecie jednocześnie praktyczny, bezpieczny i ekonomiczny system. Te cechy są wspólne dla wszystkich produktów firmy Axelent. Elementy ścienne systemu FlexiGuard dostępne są w trzech wysokościach i w różnych szerokościach. Za pomocą podpór, wsporników i przedłużeń możecie dopasować Wasze ściany przemysłowe i magazynowe dokładnie do własnych wymogów. Poza tym mamy w ofercie zestaw do przebudowy, który umożliwia przycinanie ścian kratowych w pionie lub poziomie dokładnie na miarę. Możecie oczywiście połączyć FlexiStore z jednym z naszych zestawów drzwiowych, patrz strony Chcielibyście dostać specjalny kolor dopasowany do reszty urządzenia nie ma problemu! W takim wypadku nie obowiązuje jednak ten sam okres dostawy, jak w przypadku zamówienia naszych kolorów standardowych. Towar dostarczany jest w opakowaniu z folii zgrzewanej, na specjalnych paletach, bezpośrednio z naszego składu w szwedzkiej miejscowości Hillerstorp. FlexiStore jako ścianka działowa w jednym z działów domu towarowego IKEA w Leeds, Anglia. Zastosowano drzwi przesuwne, patrz str. 19. INFORMACJE O PRODUKCIE Rury pionowe x 20 mm Rury poziome x 15 mm Wsporniki x 25 mm bzw. 50 x 50 mm Druty pionowe... Ø 3 mm Druty poziome... Ø 2,5 mm Wielkość oczek... Odstęp osi (cc) 51 x 60 mm Wykończenie powierzchni... Fosforanowanie/ lakier epoksydowy Kolor: element ścienny... Biel papirusu RAL 9018 Kolor: wspornik... Biel aluminium RAL 9006 Kolor: ceownik... Biel papirusu RAL (inne kolory na żądanie) FlexiStore elastyczny system dla przemysłu i magazynów firmy Axelent: nieskończenie wiele możliwości łączenia i rozwiązań mm 3350 mm 3000 mm m 2250 m m 1150 m

27 FLEXISTORE ELEMENT ŚCIENNY (wysokość 2200 mm) Nr art. Wysokość (mm) Szerokość (mm) Biel papirusu (RAL 9018) ELEMENT ŚCIENNY (wysokość 1100 mm) Nr art. Wysokość (mm) Szerokość (mm) Biel papirusu (RAL 9018) WSPORNIKI Nr art. Prześwit (mm) Wysokość (mm) Biel aluminium (RAL 9006) Podpory Wsporniki (70x25 mm) Przedłużenie wsporników (70x25 mm) Wspornik drzwiowy (50x50 mm) Przedłużenie wsporników (50x50 mm) F L E X I S TO R E ELEMENT ŚCIENNY (wysokość 750 mm) Nr art. Wysokość (mm) Szerokość (mm) Biel papirusu (RAL 9018) Więcej informacji i nowości na naszych stronach internetowych! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Serdecznie witamy! - 27

28 AXELENT FLEXISTORE ŚCIANY PRZEMYSŁOWE I MAGAZYNOWE Z TWORZYWA SZTUCZNEGO I BLACHY System FlexiStore firmy Axelent obejmuje także tworzywo sztuczne i blachy. Elastyczność naszego systemu pozwoli Wam na łączenie tworzywa sztucznego, blachy i ścian kratowych w zależności od potrzeb. Aby wyeliminować prześwity między elementami ścian różnego typu, proponujemy skorzystać z naszych specjalnych listew krawędziowych z blachy, patrz str. 29. System, łatwy w montażu, w którym można wykorzystać te same wsporniki i zestawy drzwiowe jak w naszych ścianach kratowych. FlexiStore elementy ścienny z blachy i krat jako ogrodzenie nowego działu eksploatacji i konserwacji w firmie Renault, Cléon, Francja. Dostępna wysokość 1100 i 2200 mm oraz cztery szerokości standardowe. System z tworzywa sztucznego i blachy Axelent FlexiStore nadaje się doskonale do magazynów, w których potrzebne jest elastyczne maskowanie (ochrona oczu) lub jako ogrodzenie wokół składu na butle z gazem. Wszystko pakowane jest starannie w folię zgrzewaną i dostarczane na specjalnych paletach, bezpośrednio z naszego składu w szwedzkiej miejscowości Hillerstorp. Więcej informacji i nowości na naszych stronach internetowych! Na naszych stronach internetowych możecie znaleźć informacje o naszych produktach, nowościach i akcesoriach. Serdecznie witamy! INFORMACJE O PRODUKCIE Rury pionowe x 20 mm Rury poziome...25 x 15 mm Tworzywo sztuczne... 2 mm (poliester termoplastyczny) Blacha...1 mm Wsporniki x 50 mm Kolor: element ścienny... Czerń grafitowa RAL Biel papirusu RAL 9018 Kolor: wsporniki... Błękit RAL Biel aluminium RAL Czerń grafitowa RAL Żółć cynkowa RAL Biel papirusu RAL (inne kolory na żądanie) FlexiStore elementy ścienne z tworzywa sztucznego i blachy jako ścianki działowe w magazynie; drzwi wahadłowe z zamkiem cylindrycznym

29 ELEMENT ŚCIENNY TWORZYWO SZTUCZNE (wysokość 2200 mm) Nr art. Wysokość (mm) Szerokość (mm) Biel papirusu (RAL 9018) ELEMENT ŚCIENNY BLACHA (wysokość 2200 mm) Nr art. Wysokość (mm) Szerokość (mm) Biel papirusu (RAL 9018) ELEMENT ŚCIENNY TWORZYWO SZTUCZNE (wysokość 1100 mm) Nr art. Wysokość (mm) Szerokość (mm) Biel papirusu (RAL 9018) ELEMENT ŚCIENNY BLACHA (wysokość 1100 mm) Nr art. Wysokość (mm) Szerokość (mm) Biel papirusu (RAL 9018) F L E X I S TO R E Ś C I A N Y Z T W O R Z Y WA S Z T U C Z N E G O I B L A C H Y ELEMENT ŚCIENNY (wysokość 1100 mm) Nr art. Wysokość (mm) Szerokość (mm) Biel papirusu (RAL 9018) Sekcje i listwy krawędziowe dostępne są także w kolorze czerń grafitowa (RAL 9011); w tym przypadku numer artykułu rozpoczyna się od 3. WSPORNIKI Nr art. Prześwit (mm) Wysokość (mm) Błękit (RAL 5005) Biel aluminium (RAL 9006) Żółć cynkowa (RAL 1018) Czerń grafitowa (RAL 9011) Biel papirusu (RAL 9018) LISTWY KRAWĘDZIOWE Nr art. Biel papirusu (RAL 9018) Długość (mm) - 29
