GNX 20/21. Podręcznik użytkownika

Transkrypt

1 GNX 20/21 Podręcznik użytkownika Marzec _0C

2 Wszelkie prawa zastrzeżone. Zgodnie z prawami autorskimi, kopiowanie niniejszego podręcznika użytkownika w całości lub częściowo bez pisemnej zgody firmy Garmin jest zabronione. Firma Garmin zastrzega sobie prawo do wprowadzenia zmian, ulepszeń do produktów lub ich zawartości niniejszego podręcznika użytkownika bez konieczności powiadamiania o tym jakiejkolwiek osoby lub organizacji. Odwiedź stronę internetową aby pobrać bieżące aktualizacje i informacje uzupełniające dotyczące użytkowania niniejszego produktu. Garmin, logo Garmin oraz Nexus są znakami towarowymi firmy Garmin Ltd. lub jej oddziałów zarejestrowanych w Stanach Zjednoczonych i innych krajach. GNX oraz GND są znakami towarowymi firmy Garmin Ltd. lub jej oddziałów. Wykorzystywanie tych znaków bez wyraźnej zgody firmy Garmin jest zabronione. NMEA, NMEA 2000 oraz logo NMEA 2000 są zastrzeżonymi znakami towarowymi organizacji National Marine Electronics Association.

3 Spis treści Wstęp... 1 Ogólne informacje o urządzeniu... 1 Korzystanie ze stopera regatowego... 1 Profile... 1 Wybieranie profilu... 1 Przywracanie ustawień domyślnych profilu... 1 Strony instrumentów...1 Przełączenie stron instrumentów... 1 Konfigurowanie pól danych... 1 Dostosowywanie układu stron instrumentów... 2 Dodawanie strony instrumentów...2 Usuwanie strony instrumentów... 2 Konfiguracja urządzenia... 2 Rozwiązywanie problemów z połączonymi sieciami...2 Ustawienia systemowe... 2 Ustawienia wyświetlania... 2 Wyświetlanie i edycja ustawień NMEA... 3 NMEA Informacje o typie danych Rejestrowanie urządzenia... 3 Załącznik... 3 Pola danych... 3 Indeks... 4 Spis treści i

4

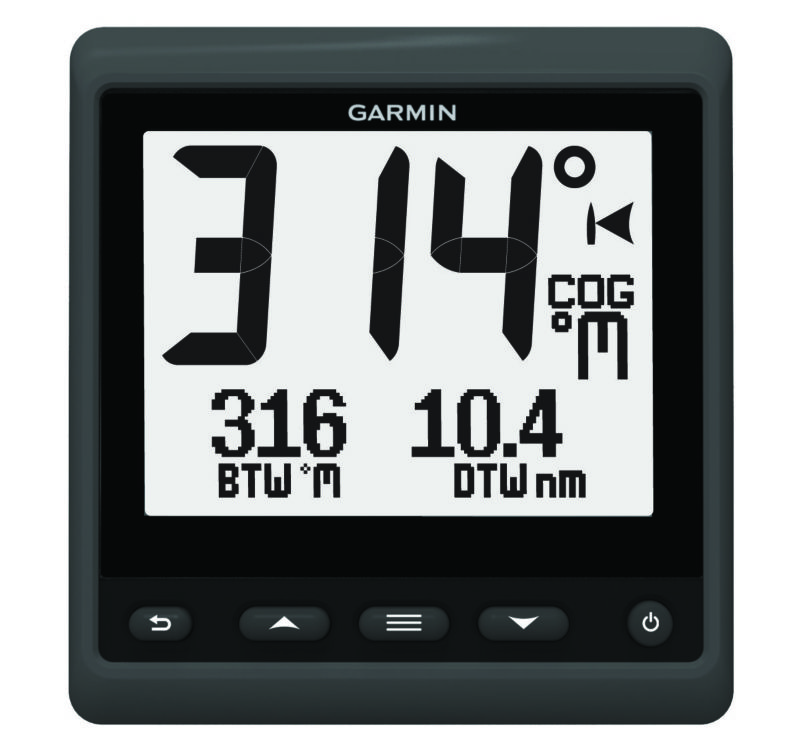

5 Wstęp OSTRZEŻENIE Należy zapoznać się z zamieszczonym w opakowaniu produktu przewodnikiem Ważne informacje dotyczące bezpieczeństwa i produktu zawierającym ostrzeżenia i wiele istotnych wskazówek. Ogólne informacje o urządzeniu UWAGA: Niektóre funkcje dostępne są tylko wtedy, gdy do urządzenia podłączone są odpowiednie czujniki. Instrument morski umożliwia wyświetlanie źródeł danych z czujników za pośrednictwem sieci NMEA Instrument może również odbierać dane z instrumentów Nexus i czujników za pośrednictwem urządzenia GND 10 (do nabycia osobno). Profile Profile to zbiory stron instrumentów, które można dostosowywać. Profile mogą składać się ze stron instrumentów, które wyświetlają podobne dane, takie jak prędkość GPS i kurs GPS. Podczas konfiguracji ustawień początkowych można wybrać wstępnie zaprogramowany profil lub utworzyć własny profil. Profil można zmienić w dowolnym momencie. ŁÓDŹ MOTOROWA: Ten profil wyświetla instrumenty przydatne podczas rejsu łodzią motorową. Domyślnie ich wskazania obejmują: prędkość GPS, kurs GPS, głębokość, namiar do punktu, dystans do następnego punktu oraz temperaturę wody. REJS: Ten profil wyświetla instrumenty przydatne podczas rejsu łodzią żaglową. Domyślnie ich wskazania obejmują: prędkość wiatru rzeczywistego, prędkość GPS, kurs GPS, namiar do punktu, dystans do następnego punktu, kąt wiatru rzeczywistego oraz głębokość. REGATY: Ten profil wyświetla instrumenty przydatne podczas regat żeglarskich. Domyślnie ich wskazania obejmują: prędkość GPS, prędkość wiatru rzeczywistego, kąt wiatru rzeczywistego, kierunek, namiar do punktu oraz dystans do następnego punktu. WŁASNE: Ten profil umożliwia dostosowanie strony tak, aby wyświetlała instrumenty dopasowane do potrzeb użytkownika. Domyślnie strona wyświetla informacje dotyczące prędkości nad dnem. Wybieranie profilu 1 Wybierz kolejno > KONFIGURACJA > PROFILE. 2 Wybierz profil. lub Wybierz, aby powrócić do poprzedniego menu lub do strony instrumentów. Wybierz, aby wyświetlić menu dla strony instrumentów. Wybierz, aby przewijać strony instrumentów i menu. Wybierz, aby otworzyć ustawienia wyświetlania. Wybierz dwukrotnie, aby otworzyć ustawienia podświetlania. Przytrzymaj, aby otworzyć ustawienia wyłączania. Korzystanie ze stopera regatowego Stopera regatowego można użyć do odmierzania czasu do rozpoczęcia regat, a następnie zmierzenia czasu ich trwania. Stoper regatowy można dodać jako pole danych na stronie. PORADA: Aby szybko otworzyć ekran stopera regatowego, naciśnij i przytrzymaj na stronie głównej. 1 Na stronie, na której aktywny jest stoper regatowy, wybierz > KONFIGURUJ POLA DANYCH > USTAWIENIA STOPERA REGAT. 2 Wybierz opcję: Gdy urządzenie jest w trybie przed regatami i działa lub jest zatrzymane, wybierz ZERUJ, START lub KONFIGURACJA. Gdy urządzenie jest w trybie przed regatami i działa, zsynchronizuj stoper z następną lub poprzednią minutą, albo wybierz STOP. Gdy urządzenie jest w trybie regatowym, a stoper odlicza czas, zsynchronizuj stoper do czasu 0:00 albo wybierz STOP. Przywracanie ustawień domyślnych profilu Wszystkie ustawienia profili można przywrócić do domyślnych wartości fabrycznych. 1 Wybierz kolejno > KONFIGURACJA > PROFILE > PRZYWRÓĆ DOMYŚLNE. 2 Wybierz BIEŻĄCY PROFIL lub WSZYSTKIE PROFILE. Strony instrumentów Przełączenie stron instrumentów Na stronie głównej wybierz lub. Korzystanie z funkcji autoprzewijania Funkcja autoprzewijania umożliwia automatyczne przechodzenie pomiędzy stronami instrumentów. 1 Wybierz. 2 Wybierz kolejno KONFIGURACJA > AUTOPRZEWIJANIE. 3 Wybierz czas wyświetlania poszczególnych stron instrumentów. UWAGA: Ustawienie czasu na zero powoduje wyłączenie funkcji autoprzewijania. Konfigurowanie pól danych Dane zawarte na każdej ze stron instrumentów mogą być wyświetlane na różne sposoby, w zależności od danej strony. Wybierz kolejno > KONFIGURUJ POLA DANYCH. Konfigurowanie pól danych wykresów Niektóre strony instrumentów wyświetlają dane w postaci wykresów. Możesz skonfigurować dane, które będą wyświetlane na wykresach. Wstęp 1

6 1 Na stronie instrumentów wybierz kolejno > KONFIGURUJ POLA DANYCH > USTAWIENIA WYKRESU. 2 Wybierz opcję: Aby określić czas wyświetlania danych na wykresie, wybierz CZAS WYKRESU. Aby skonfigurować skalę wartości wyświetlanych na wykresie, wybierz SKALA WYKRESU. Dostosowywanie układu stron instrumentów UWAGA: Można zmienić układ strony instrumentów w taki sposób, aby były na niej wyświetlane maksymalnie trzy pola danych z podłączonych instrumentów. 1 Na stronie instrumentów, którą chcesz zmienić wybierz kolejno > EDYTUJ BIEŻĄCĄ STRONĘ > ZMIEŃ UKŁAD. 2 Wybierz liczbę pól danych, jaka ma być wyświetlana na stronie instrumentów. 3 Wybierz pole do zmiany. 4 Wybierz kategorię. 5 Wybierz dane, które mają być wyświetlane w polu. 6 Powtórz kroki 3 5 w przypadku wszystkich pól, które chcesz zmienić. 7 Wybierz GOTOWE. Dodawanie strony instrumentów Możesz również utworzyć własną stronę. Do własnej strony możesz dodać maksymalnie trzy instrumenty z różnych kolekcji instrumentów. 1 Wybierz kolejno > DODAJ/USUŃ STRONĘ > DODAJ STRONĘ. 2 Wybierz FUNKCJA 1, FUNKCJA 2 lub FUNKCJA 3. 3 Wybierz stronę kolekcji instrumentów. 4 Wybierz numer. 5 W razie potrzeby wybierz pustą funkcję. 6 Wybierz lub, aby przewijać strony instrumentów. 7 Wybierz stronę instrumentów, którą chcesz dodać. Usuwanie strony instrumentów 1 Wybierz stronę instrumentów, którą chcesz usunąć. 2 Wybierz kolejno > DODAJ/USUŃ STRONĘ > USUŃ STRONĘ. 3 Wybierz TAK. Konfiguracja urządzenia Rozwiązywanie problemów z połączonymi sieciami Po włączeniu urządzenia może ono wykryć, czy zostało zsynchronizowane z instrumentami w innej sieci. Może się to zdarzyć, jeśli urządzenie było wcześniej zainstalowane na innym statku i zsynchronizowane z instrumentami w sieci tego statku. Jeżeli ustawienia nie zostaną przywrócone do domyślnych wartości fabrycznych (Przywracanie ustawień domyślnych profilu, strona 1), urządzenie wykrywa konflikt, który należy rozwiązać. 1 Wybierz kolejno > KONFIGURACJA > WYKRYTO SIECI ŁĄCZONE. 2 Wybierz opcję: Aby zsynchronizować instrumenty istniejące w sieci z urządzeniem, wybierz NIE. Aby zsynchronizować urządzenie z instrumentami istniejącymi w sieci, wybierz TAK. Ustawienia systemowe Wybierz kolejno > KONFIGURACJA > SYSTEM. JEDNOSTKI: Ustawianie jednostek miary. KIERUNEK: Ustawianie odniesienia i deklinacji wykorzystanych do ustalania informacji o kierunku. SYGNAŁ DŹWIĘKOWY: Ustawianie zdarzeń, dla których odtwarzane będą sygnały dźwiękowe. POZYCJA GPS: Ustawianie formatu pozycji oraz układu odniesienia. Układ odniesienia jest zależny od formatu pozycji. AUTOZASILANIE: Umożliwia automatyczne włączanie urządzenia po włączeniu sieci NMEA. JĘZYK: Ustawia język tekstu wyświetlanego na ekranie. CZAS: Ustawianie formatu czasu, strefy czasowej i czasu letniego dla swojej lokalizacji. INFORMACJE SYSTEMOWE: Wyświetla informacje dotyczące oprogramowania. USTAWIENIA DOMYŚLNE: Przywrócenie wszystkich ustawień w urządzeniu do wartości fabrycznych. Określanie typu kierunku 1 Wybierz kolejno > KONFIGURACJA > SYSTEM > KIERUNEK. 2 Wybierz ODNIESIENIE PÓŁNOCNE. 3 Wybierz opcję: Aby automatycznie ustawić deklinację magnetyczną dla pozycji GPS, wybierz MAGNETYCZNA. Aby ustawić rzeczywistą północ jako odniesienie dla kierunku, wybierz RZECZYWISTA. Aby ustawić północ topograficzną jako odniesienie dla kierunku (000 ), wybierz SIATKA. Konfigurowanie sygnału dźwiękowego Można włączyć sygnał dźwiękowy, który będzie rozbrzmiewał w trakcie naciskania przycisków. Wybierz kolejno > KONFIGURACJA > SYSTEM > SYGNAŁ DŹWIĘKOWY. Konfigurowanie formatu pozycji UWAGA: Nie należy zmieniać formatu pozycji ani układu odniesienia, chyba że jest używana mapa wymagająca użycia innego formatu pozycji. 1 Wybierz kolejno > KONFIGURACJA > SYSTEM > POZYCJA GPS. 2 Wybierz opcję: Aby zmienić format pozycji dla wyświetlanych odczytów, wybierz FORMAT POZYCJI. Aby zmienić układ współrzędnych, na którym oparta jest mapa, wybierz UKŁAD ODNIESIENIA. Konfigurowanie źródeł danych Instrumenty podłączone do urządzenia i dostarczające danych, takie jak czujniki prędkości i inne, można konfigurować za pomocą urządzenia. Więcej informacji można znaleźć w podręcznikach użytkownika poszczególnych instrumentów. 1 Wybierz kolejno > KONFIGURACJA > ŹRÓDŁA DANYCH. 2 Wybierz źródło danych, aby je skonfigurować. 3 Wybierz instrument. 4 Wybierz źródło, aby je skonfigurować. Ustawienia wyświetlania Wybierz kolejno > KONFIGURACJA > WYŚWIETLANIE. PODŚWIETLENIE: Umożliwia regulację jasności podświetlenia. 2 Konfiguracja urządzenia

7 KOLOR: Umożliwia konfigurację koloru ekranu. UDOSTĘPNIANIE SIECI: Udostępnia schemat kolorów, konfigurację kolorów oraz ustawienia podświetlania urządzeniom w obrębie sieci NMEA 2000 lub NMEA Wyświetlanie i edycja ustawień NMEA Możesz wyświetlać informacje o urządzeniach NMEA lub NMEA 2000 oraz edytować opcje dla poszczególnych urządzeń. 1 Wybierz. 2 Wybierz KONFIGURACJA. 3 Wybierz NMEA 0183 lub URZĄDZENIA NMEA W razie potrzeby wybierz opcję: Aby wyświetlić informacje o urządzeniu, takie jak wersja oprogramowania lub numer seryjny, wybierz LISTA URZĄDZEŃ. Aby zmienić etykietę urządzenia, wybierz OZNACZ URZĄDZENIA. NMEA Informacje o typie danych 0183 Każdy czujnik mający certyfikat NMEA udostępnia unikalne informacje do urządzenia wyświetlającego z certyfikatem NMEA, takiego jak GNX 20/21. Dane możliwe do wyświetlenia są zależne od zainstalowanych i skonfigurowanych czujników. Zobacz temat Wymagania ogólne dotyczące typu danych NMEA w dokumencie Informacje techniczne dla produktów Garmin NMEA na stronie Rejestrowanie urządzenia Pomóż nam jeszcze sprawniej udzielać Tobie pomocy i jak najszybciej zarejestruj swoje urządzenie przez Internet. Odwiedź stronę Pamiętaj o konieczności zachowania oryginalnego dowodu zakupu (względnie jego kserokopii) i umieszczenia go w bezpiecznym miejscu. Załącznik Pola danych ABS: Wartość bezwzględna w odniesieniu do wartości z innego pola danych. Na przykład do wilgotności bezwzględnej. AIR: Temperatura powietrza. AVG: Wielkość uśredniona. AWA: Kąt wiatru mierzony w odniesieniu do dziobu łodzi. AWS: Zmierzona prędkość wiatru. BAR: Skalibrowane bieżące ciśnienie. BAT: Napięcia akumulatora. BSP: Prędkość łodzi w odniesieniu do wody. BTW: Kierunek od aktualnej pozycji do celu podróży. Dane są wyświetlane wyłącznie podczas nawigacji. COG: Rzeczywisty kierunek podróży, który nie zależy od obranego kursu i tymczasowych różnic w kierunku. CTS: Kierunek, w jakim należy podążać, aby powrócić na początkowo wybrany kurs. DIS: Dystans pokonany w ramach bieżącego śladu lub aktywności. DPT: Głębokość wody. Urządzenie musi zostać podłączone do urządzenia NMEA 0183 lub NMEA 2000 z możliwością pomiaru głębokości wody. DRF: Prędkość prądu. DTW: Dystans do punktu. ELV: Wysokość aktualnej pozycji względem poziomu morza. ERR: Dokładność aktualnej pozycji w przypadku używania systemu GPS. GWD: Kierunek wiatru w odniesieniu do ziemi, mierzony od północy. GWS: Prędkość wiatru w odniesieniu do ziemi. HDG: Kierunek, w którym zwrócona jest łódź. HUM: Poziom wilgotności. MAX: Wartość maksymalna w odniesieniu do wartości z innego pola danych. Na przykład do prędkości maksymalnej. MIN: Wartość minimalna w odniesieniu do wartości z innego pola danych. Na przykład do prędkości minimalnej. ODO: Bieżąca suma dystansu pokonanego w ramach wszystkich podróży. Wyzerowanie danych podróży nie powoduje wyzerowania tego podsumowania. OTH: Kierunek przeciwnego halsu jednostki wyznaczony na podstawie kierunku na bieżącym halsie. POS: Aktualna pozycja jednostki. RACE: Stoper dla jednostki regatowej. REF: Odniesienie pilota sterującego. REL: Wartość podawana w odniesieniu do wartości z innego pola danych. Na przykład do wilgotności względnej. RUD: Wartość dla steru w odniesieniu do wartości z innego pola danych. Na przykład do wychylenia steru. SEA: Temperatura wody. SOG: Rzeczywista prędkość podróży, która nie zależy od obranego kursu i tymczasowych różnic w kierunku. STR: Pilot sterujący. TRP: Bieżąca suma dystansu pokonanego od ostatniego zerowania danych. TWA: Kąt wiatru w odniesieniu do wody, mierzony względem dziobu łodzi przy wychyleniu w kierunku lewej lub prawej burty do 180 stopni. TWD: Rzeczywisty kierunek wiatru w odniesieniu do północy. TWS: Rzeczywista prędkość wiatru w odniesieniu do statku. UTC: Uniwersalny czas koordynowany (ang. Universal Time Clock). VMG: Prędkość zbliżania się do celu podróży wzdłuż wyznaczonej trasy. Dane są wyświetlane wyłącznie podczas nawigacji. WND: Prędkość wypadkowa pod wiatr. XTE: Błąd zejścia z trasy. Załącznik 3
