1 Wydanie 2

2 O firmie URIARTE POLSKA Sp. z o.o. jest firmą funkcjonującą na rynku polskim od 1997 roku z siedzibą w Gostyninie. Specjalizuje się w produkcji i dystrybucji obudów z termoutwardzalnego poliestru wzmacnianego włóknem szklanym i innych tworzyw sztucznych. W oferowanym asortymencie znajdują się: skrzynki do rozdzielnic NN; szafy do wbudowania; szafy natynkowe; szafy wolnostojące; skrzynki bezpiecznikowe oświetlenia ulicznego; pokrywy kanałowe i inne wyroby. URIARTE POLSKA Sp. z o.o. jest częścią hiszpańskiej Grupo Uriarte Enclosures. 25 letnie doświadczenie Grupy w przetwórstwie tworzyw sztucznych gwarantuje najwyższą jakość jak również wyróżniające się wzornictwo. Wyroby są stale rozwijane i modernizowane. URIARTE POLSKA Sp. z o.o. jest bezpośrednim producentem znacznej części asortymentu oraz dystrybutorem wszystkich produktów wytwarzanych w innych zakładach zgromadzonych w Grupo Uriarte Enclosures.

3 Spis treści Szafy serii ART STRONA 4-5 Szafy serii BRES STRONA 6-9 Skrzynki łączeniowe serii CA STRONA Zestawy licznikowe serii ZL STRONA 13 Szafy serii APM STRONA 14 Skrzynki bezpiecznikowe serii GL STRONA 15 Skrzynki serii C, CEG STRONA 16 Pokrywy kanałowe serii TRP, TRM i skrzynki uziomowe TRP, CMT STRONA 17 Skrzynki bezpiecznikowe oświetlenia ulicznego serii UR STRONA 18 3

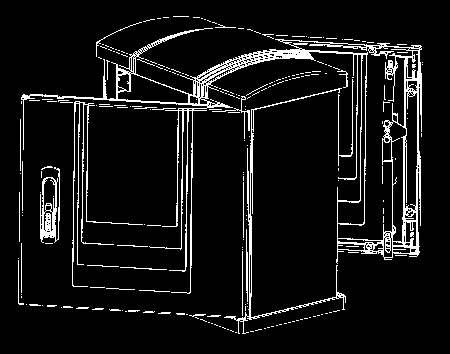

4 Szafy serii ART Charakterystyka szaf serii ART szafy z poliestru wzmacnianego włóknem szklanym w kolorze RAL ; stopień ochrony IP 44; wytrzymałość na uderzenia IK 10; druga klasa ochronności; odporność na prądy pełzające; wysoki stopień odporności na czynniki chemiczne, korozje i promieniowanie UV; graniczne temperatury pracy -30 C do +120 C; kąt otwarcia drzwi większy niż 180 ; możliwość zainstalowania płyty montażowej. Zastosowanie Szafy typu ART są szafami przewidzianymi do instalowania na strukturze metalowej, fundamencie betonowym lub fundamencie z poliestru będącego także w ofercie firmy URIARTE. Mogą być stosowane zarówno w instalacjach elektrycznych jak i gazowych i telekomunikacyjnych. Zastosowanie szaf typu ART to: złącza kablowe; szafy licznikowe; osłona urządzeń sterowniczych, sygnalizacji ulicznej i kolejowej; osłona aparatury energetyczno - sterowniczej maszyn i urządzeń. 4

5 Asortyment produkcji szaf serii ART y A B C ART ART ART ART ART Zestawy szaf y Rodzaje szaf A B C ART szafy ART ART szafy ART ART-7555 szafa ART-75 + szafa ART ART-7757 szafa ART-77 + szafa ART ART-1057 szafa ART szafa ART Fundamenty y A B C F F F F Zamki CML-12T CDB-10T CTR-11T CCU-08T Opis zamknięcie na klucz zamknięcie z trzpieniem skrzydełkowym zamknięcie z trzpieniem trójkątnym zamknięcie z trzpieniem kwadratowym Płyty poliestrowe do szaf ART y A B PMP PMP PMP PMP PMP Grubość wszystkich płyt 4 mm Możliwość montażu drzwi z dwóch stron. 5

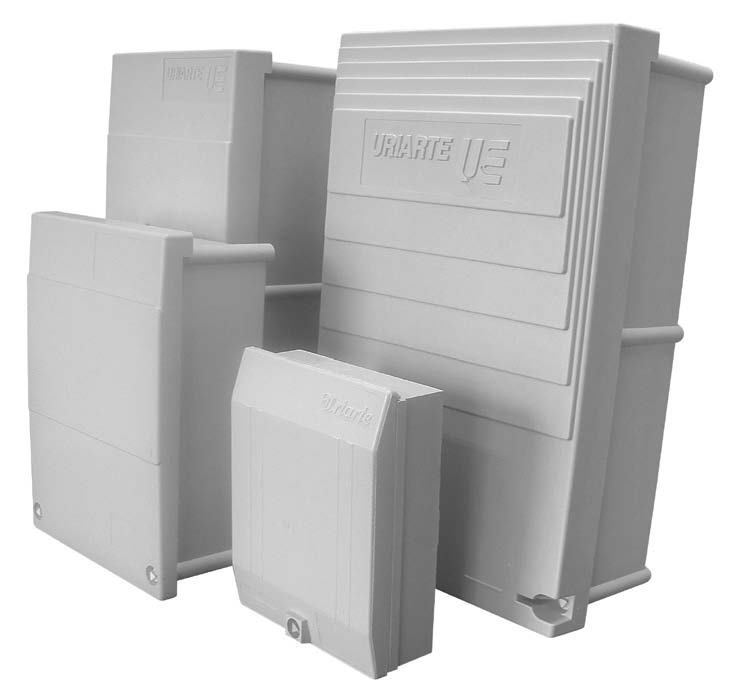

6 Szafy serii BRES Charakterystyka szaf serii BRES korpus i drzwi z poliestru termoutwardzalnego wzmacnianego włóknem szklanym, koloru szarego RAL-7035; stopień ochrony: IP 66; wytrzymałość na uderzenia IK 10; druga klasa ochronności; wysoka wytrzymałość mechaniczna na uderzenia; materiał niehigroskopijny; dobra odporność na prądy pełzające; odporność na działanie agresywnych czynników chemicznych; łatwość przenoszenia i instalacji wynikająca z małego ciężaru; łatwość obróbki mechanicznej poprzez wykrawanie, wiercenie, cięcie piłą lub pilnikiem; materiał samogasnący; graniczne temperatury pracy: -30; +120 C; wytrzymałość dielektryczna: 5000 V; oporność izolacji: 5 MΩ. Zastosowanie Szafy typu BRES są szafami podtynkowymi i natynkowymi z możliwością montowania bezpośrednio na ścianie lub za pośrednictwem dystansowych zaczepów mocujących. Szafy dostosowane są do powierzchniowego montowania aparatów elektrycznych na płycie montażowej lub do instalowania aparatów modułowych na specjalnej strukturze wsporczej, wyposażonej w maskownice z poliestru. Szafy BRES znalazły szerokie zastosowanie jako obudowy aparatury sterującej do różnego rodzaju maszyn i urządzeń. Z racji odporności na agresywne warunki zewnętrzne i wysoki stopień IP, szafy te są stosowane jako zabezpieczenie urządzeń sterowniczych w kotłowniach, przepompowniach ścieków, oczyszczalniach ścieków, itp. Oferta została uzupełniona o fundamenty i uchwyty do mocowania na słupie. 6

7 Szafy serii BRES Struktury wsporcze Akcesoria A B C A B C Waga w kg Waga w kg Opakowanie jednostkowe BRES ,10 2 BRES ,30 1 BRES ,90 1 BRES ,00 1 BRES ,10 1 BRES ,15 1 BRES ,40 1 Szafy standardowo są wyposażone w zamek CDB-10 Szafy serii BRES z drzwiami wewnętrznymi A B C Waga w kg Opakowanie jednostkowe BRES-325-PUI ,60 2 BRES-43-PUI ,10 1 BRES-44-PUI ,05 1 BRES-54-PUI ,35 1 BRES-64-PUI ,75 1 BRES-65-PUI ,20 1 BRES-86-PUI ,55 1 Ilość modułów 18 mm CHM ,05 20 CHM ,35 24 CHM ,60 36 CHM ,95 54 CHM ,35 72 CHM ,70 96 CHM , Zamek trzpieniowy skrzydełkowy CDB-10 Zamek trzpieniowy kwadratowy 8 mm CCU-08 Zamek trzpieniowy trójkątny 11 mm CTR-11 Zamknięcie na klucz CML-22 Nasadka pod kłódkę CBC-13/ST1 Zaczep mocujący OFM-14 Urządzenia wentylacyjne DV-m (małe) DV-g (duże) Klucz trójkątny D 11 mm LLT-11 Nasadka pod kłódkę CBC-13/ST2 7

8 Szafy serii BRES Fundamenty szaf serii BRES A C B Szafa Fundament Typ A B C Waga F ,10 kg BRES-44 F ,90 kg F ,85 kg F ,10 kg BRES-54 F ,90 kg F ,85 kg F ,15 kg BRES-64 F ,95 kg F ,90 kg F ,20 kg BRES-65 F ,90 kg F ,90 kg F ,25 kg BRES-86 F ,10 kg F ,00 kg 8

9 Płyty montażowe poliestrowe A B Grubość pbp pbp pbp pbp pbp pbp pbp Płyty montażowe metalowe A B Grubość pbp pbp pbp pbp pbp pbp pbp Otworowanie szaf do montażu fundamentu Szafa A B C BRES BRES-44 i BRES BRES BRES

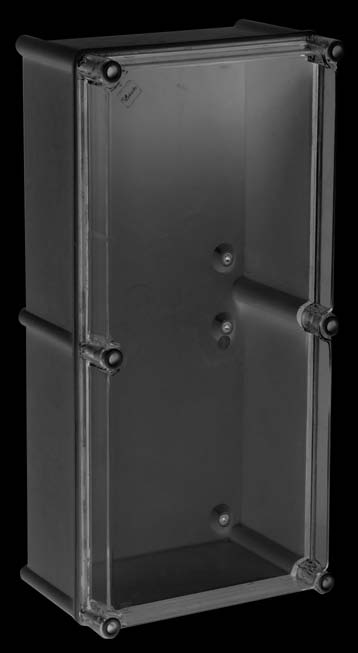

10 Skrzynki łączeniowe serii CA Charakterystyka skrzynek CA korpus z poliamidu lub poliestru termoutwardzalnego wzmacnianego włóknem szklanym, koloru szarego RAL-7035; pokrywa z poliwęglanu stabilizowanego na działanie promieni nadfioletowych, przezroczystego lub matowego w kolorze RAL-7035; stopień ochrony: IP 67 dla skrzynek pojedynczych ( IP-65 dla zestawów); wytrzymałość na uderzenia IK 10; pokrywa z otworami przystosowanymi do plombowania; wysoka wytrzymałość mechaniczna na uderzenia; materiał niehigroskopijny; dobra odporność na prądy pełzające; odporność na działanie agresywnych czynników chemicznych; łatwość łączenia w zestawy do rozdzielni NN; łatwość przenoszenia i instalacji wynikająca z małego ciężaru; łatwość obróbki mechanicznej poprzez wykrawanie, wiercenie, cięcie piłą lub pilnikiem; wkręty dostosowane do plombowania i wkręcania wkrętakiem; materiał samogasnący; graniczne temperatury pracy: -30; +120 C; wytrzymałość dielektryczna: 5000 V; oporność izolacji: 5 MΩ. Przykładowa rozdzielnica 10

11 Asortyment produkcji skrzynek CA Moduł 90x90 mm Korpus poliamidowy pokrywa przezroczysta pokrywa matowa A B C CA-1515 CA-1515s CA-215 CA-215s CA-220 CA-220s CA-315 CA-315s Korpus poliestrowy pokrywa przezroczysta pokrywa matowa A B C CA-32 CA-32s CA-33 CA-33s CA-42 CA-42s CA-43 CA-43s CA-43a CA-43as CA-44 CA-44s CA-44a CA-44as CA-63 CA-63s CA-63a CA-63as CA-64 CA-64s CA-64a CA-64as CA-66 CA-66s CA-66a CA-66as CA-84a CA-84as CA-86a CA-86as Płyty poliestrowe do skrzynek serii CA Otwory możliwe do wycięcia A B Grubość pp pp pp pp pp pp pp pp pp pp

12 Skrzynki łączeniowe serii CA Osłona otworu bocznego Do otworu TC-02 Nr 2 TC-03 Nr 3 TC-04 Nr 4 Kołnierz łączący Do otworu TC-02 BA-20 Nr 2 BA-30 Nr 3 BA-40 Nr 4 Wstawka podwyższająca BA-20 Do skrzynki Podwyższenie głębokości RE-63 CA-63 62,5 mm RE-64 CA-64 62,5 mm RE-66 CA mm Skrzynka kablowa ślepa RE-63 Do otworu CC-03 Nr 3 CC-04 Nr 4 Kołnierz podzielny CC-03 Ilość wejść Do otworu BPD-03 2 Nr 3 BPS-03 1 Nr 3 Skrzynka kablowa podzielna BPD-03 Ilość wejść Do otworu CCPD-03 2 Nr 3 CCPS-03 1 Nr 3 Ramka inspekcyjna Ilość modułów CCPD-03 TR-4 4 TR-6 6 TR-8 8 TR TR Urządzenie wentylacyjne TR-4 DV-m DV-g Dla uzyskania wentylacji grawitacyjnej skrzynek DV-m DV-g Zaczep mocujący OFC-400 Dla skrzynek pojedynczych lub zestawów o małym ciężarze Zawias OFC-400 Opis BRE Tworzywowy z osią zewnętrzną BTI Teleskopowy poliwęglanowy BRE BTI 12

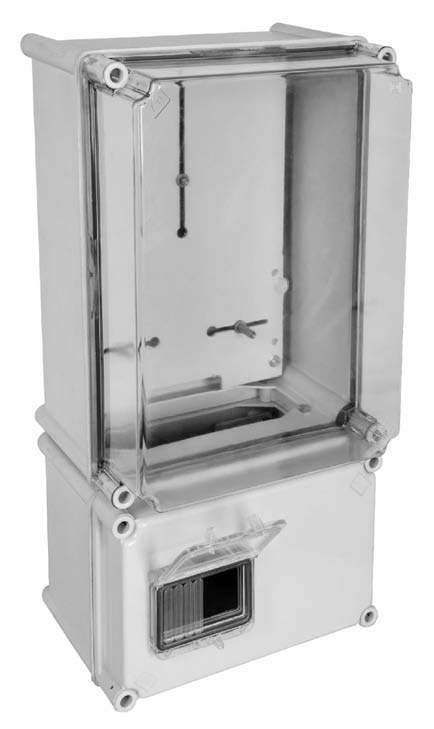

13 Zestawy licznikowe serii ZL Charakterystyka zestawów licznikowych serii ZL korpus z poliamidu lub poliestru termoutwardzalnego wzmacnianego włóknem szklanym, koloru szarego RAL-7035; pokrywa z poliwęglanu stabilizowanego na działanie promieni nadfioletowych, przezroczystego lub matowego w kolorze RAL-7035; stopień ochrony: IP 67 dla skrzynek pojedynczych ( IP-65 dla zestawów); wytrzymałość na uderzenia IK 10; pokrywa z otworami przystosowanymi do plombowania; wysoka wytrzymałość mechaniczna na uderzenia; materiał niehigroskopijny; dobra odporność na prądy pełzające; odporność na działanie agresywnych czynników chemicznych; łatwość łączenia w zestawy do rozdzielni NN; łatwość przenoszenia i instalacji wynikająca z małego ciężaru; łatwość obróbki mechanicznej poprzez wykrawanie, wiercenie, cięcie piłą lub pilnikiem; wkręty dostosowane do plombowania i wkręcania wkrętakiem; materiał samogasnący; graniczne temperatury pracy: -30; +120 C; wytrzymałość dielektryczna: 5000 V; oporność izolacji: 5 MΩ. Zestawy licznikowe serii ZL Opis Waga [kg] ZL-3332 Zestaw licznikowy jednofazowy 3,9 ZL-4332 Zestaw licznikowy trójfazowy 3,9 ZL-6300 Zestaw licznikowy trójfazowy 3,9 13

14 SZAFY SERII APM Charakterystyka szaf serii APM korpus i drzwi z poliestru termoutwardzalnego wzmacnianego włóknem szklanym, koloru szarego RAL-7035; stopień ochrony: IP 44; wytrzymałość na uderzenia IK 10; druga klasa ochronności; wysoka wytrzymałość mechaniczna na uderzenia; materiał niehigroskopijny; dobra odporność na prądy pełzające; odporność na działanie agresywnych czynników chemicznych; łatwość przenoszenia i instalacji wynikająca z małego ciężaru; łatwość obróbki mechanicznej poprzez wykrawanie, wiercenie, cięcie piłą lub pilnikiem; materiał samogasnący; graniczne temperatury pracy: -30 ; +120 C; wytrzymałość dielektryczna: >5000 V; oporność izolacji: >5 M Ω. Zastosowanie Szafy serii APM mogą być używane jako szafy przyłączeniowe i pomiarowe zarówno instalacji elektrycznej jak i wodociągowej oraz gazowej. Podstawowe wykonanie szaf nie posiada otworów. Wycinanie otworów i zakładanie wizjerów odbywa się na życzenie klienta. Asortyment produkcji szaf serii APM Waga Opakowanie A B C D w kg jednostkowe AMP ,45 1 AMP ,66 1 AMP ,05 1 do wszystkich szaf oferowane są opcjonalnie płyty montażowe wykonane z tego samego poliestru o grubości 4 mm. Akcesoria Szafy APM-2 przystosowane są do tworzenia zestawów pionowych z wykorzystaniem kołnierza łączącego. Zamek Kołnierz łączący BPM-12 14

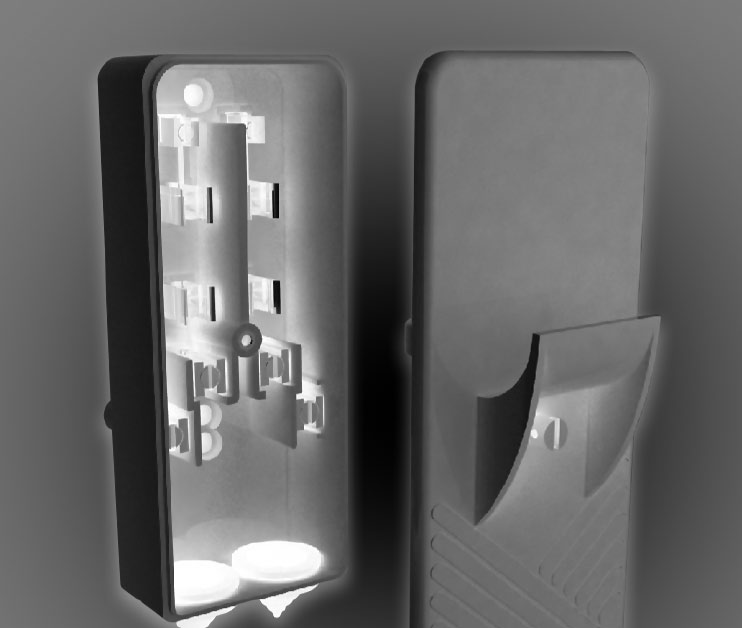

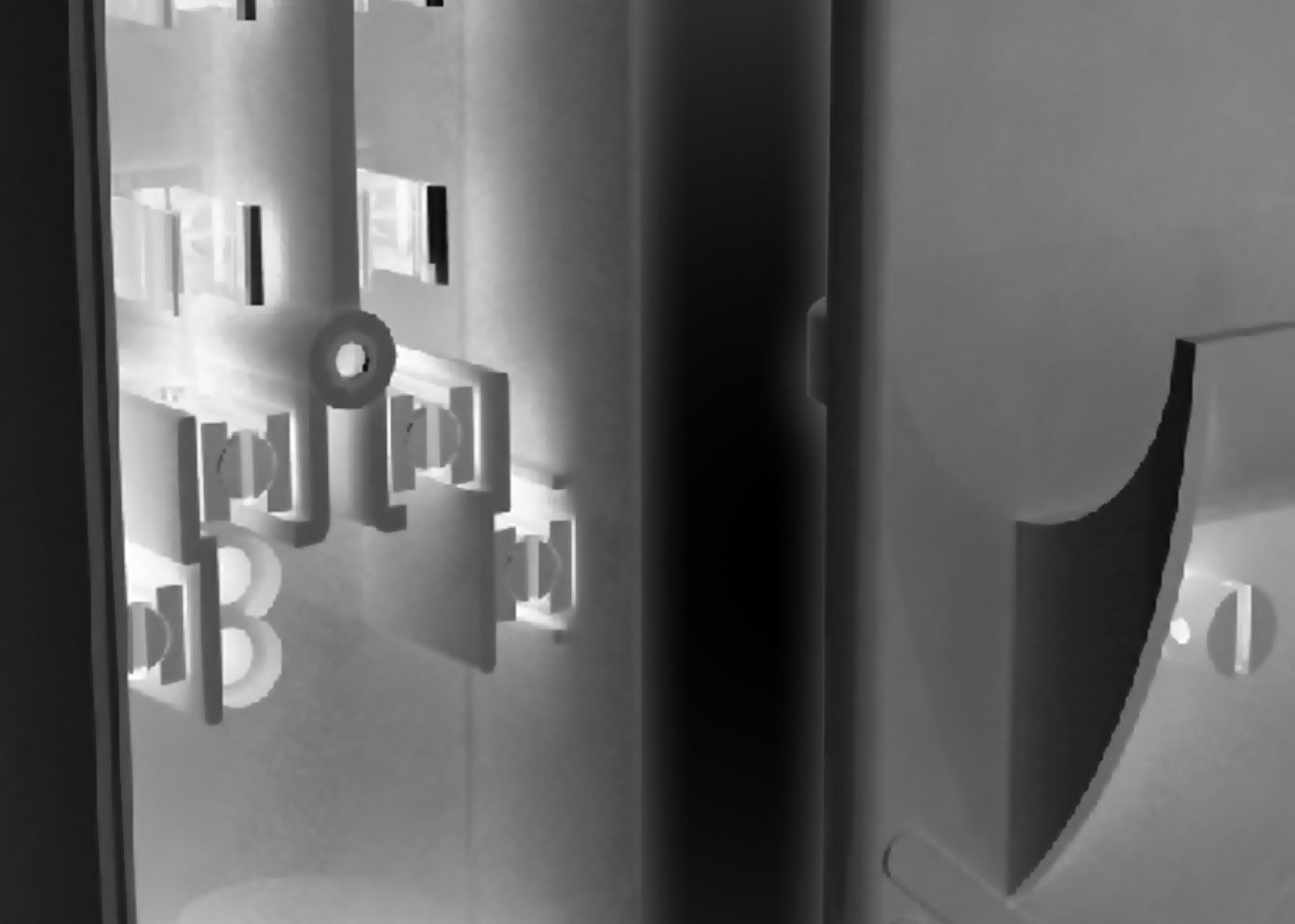

15 Skrzynki bezpiecznikowe serii GL Charakterystyka skrzynek serii GL obudowy skrzynek z poliestru wzmacnianego włóknem szklanym w kolorze RAL ; stopień ochrony IP 44; wytrzymałość na uderzenia IK 10; druga klasa ochronności; odporność na prądy pełzające; wysoki stopień odporności na czynniki chemiczne, korozje i promieniowanie UV; graniczne temperatury pracy -30 C do +120 C Asortyment produkcji skrzynek GL Zastosowanie obudowy są dostosowane do montażu natynkowego, sposób połączenia korpusu z pokrywą zapewnia wentylację grawitacyjną; mocowanie pokrywy do korpusu odbywa się za pomocą 2 wkrętów, dojście do jednego z wkrętów przystosowane jest do zablokowania przy pomocy kłódki; skrzynki serii GL są wykorzystywane m.in. do zabezpieczania odgałęzień linii kablowej w sieci z mufami odgałęźnymi lub jako skrzynki licznikowe; jako urządzenia łączące zewnętrzną sieć energetyczną z siecią użytkownika. Opis y wys./szer./głęb. Skrzynka GL-40 GL x 210 x 90 Skrzynka GL-80 GL x 220 x 110 Skrzynka GL- 100 GL x 220 x 110 Skrzynka GL- 160 GL x 275 x 150 Skrzynka GL- 250 GL x 275 x 165 Skrzynka GL- 400 GL x 365 x

16 Puszki i skrzynki serii C, CEG C100 C50 CEG Charakterystyka Skrzynki serii C przystosowane są do montażu naściennego, często stosowane są do osłony urządzeń sterowniczych, sygnalizacyjnych, w instalacjach monitoringu. Tam gdzie wymagane jest wyższe IP i niska cena, a nie potrzebna jest najwyższa odporność na uderzenia. 163,0 80,8 137,3 122,0 y wys./szer./głęb. Opis C51 80 x 80 x 42 IP65 ABS C x 100 x 60 IP65 ABS 148,0 CE53 C x 120 x 70 IP65 ABS C x 170 x 80 IP65 ABS 44,8 CEG80x80 80 x 80 x 40 IP54 ABS CEG100x x 100 x 56 IP54 ABS CEG110x x 150 x 68 IP54 ABS CEG135x x 160 x 78 IP54 ABS 49,7 90,3 CEG170x x 220 x 88 IP54 ABS CEG80X80 16

17 Pokrywy kanałowe serii TRP, TRM i skrzynki uziomowe TRP, CMT TRM TRP CMT Asortyment pokryw TR Opis Ilość w opakowaniu Ciężar jednostkowy TRM-25 Pokrywa kanałowa 250 x 250 x ,47 TRM-40 Pokrywa kanałowa 400 x 400 x ,85 TRP-250 Skrzynka uziomowa 250 x 250 x ,97 CMT Skrzynka uziomowa CMT ze złączem 10 0,25 60 Zastosowanie Pokrywy do zamykania kanałów, wykonane z termoutwardzalnego poliestru wzmocnionego włóknem szklanym. 250 Wytrzymuje nacisk pieszego i lekkich pojazdów. Do stosowania zarówno wewnątrz budynku jak i na zewnątrz. Sprawdzają się szczególnie w środowiskach o wysokiej wilgotności - ogrody, skwery, jak i w agresywnych, gdzie poliester wykazuje wysoką odporność środowiskową, znacznie przewyższającą odporność pokryw żeliwnych. Ze względu na mały ciężar manipulacja pokrywą nie wymaga większego wysiłku fizycznego. Skrzynka uziomowa CMT wykonana z ABS w kolorze RAL TRP TRM TRM-40 17

18 Skrzynki bezpiecznikowe oświetlenia ulicznego serii UR Charakterystyka Skrzynka i pokrywa wykonana z poliestru wzmacnianego włóknem szklanym Stopień ochrony od IP-13 do IP-44 (zależnie od modelu) Możliwość wyprowadzenia kabli z dołu lub góry skrzynki Po zdjęciu pokrywy obwód zabezpieczający zostaje przerwany bez wpływu na obwód zasilający Pokrywa jest wyposażona we wkęt do montażu ze skrzynką A B C Ilość w opakowaniu UR-AP-0-XX UR-AP-2-XX
