2 Grawimetryczne dozowanie porcji składników oraz dodatków Warunkiem otrzymania wysokiej jakości produktu końcowego jest kontrolowany i dokładny proces dozowania wszystkich składników. Systemy dozowania Mikro i Lab są przeznaczone do precyzyjnego dozowania składników, dodatków i surowców. Precyzja dozowania jest istotna, gdyż przedozowanie może być szkodliwe, a w wielu wypadkach i kosztowne. Wszystkie nasze rozwiązania dostosowywane są pod konkretne, indywidualne wymagania klienta. Dobieramy komponenty systemu, biorąc pod uwagę charakterystyki produktów, co daje nam precyzję dozowania nawet produktów słabo sypkich. Systemy dozujące Jesma zapewniają: dokładne dozowanie i ważenie składników oraz dodatków, umożliwiając otrzymanie produktu o wysokiej jakości, stabilny i precyzyjny system, który zapewnia 24-godzinną niezawodność, wysoką elastyczność, zwiększoną automatyzację procesów oraz minimalną obsługę, co zmniejsza konieczność pracy ręcznej, łatwość obsługi i czyszczenia, optymalną ciągłość produkcji i minimalny poziom zanieczyszczeń, wysoką jakość produktu końcowego, którą zapewnia precyzyjne dozowanie składników. Systemy mikro dozujące pozwalają na dozowanie produktów o zróżnicowanych właściwościach. Przy minimalnych modyfikacjach możliwe jest dozowanie prawie każdego materiału sypkiego, podawanego z silosów.

3 reliable accuracy Budowa System dozujący Mikro jest standardowo zaprojektowany do pracy z maksymalnie 24 silosami. System ten zależnie od dostępnej powierzchni może być rozmieszczony w okręgu lub kwadracie. Jesma oferuje różnego typu mikro wagi do systemów dozujących, dopasowanych do potrzeb klienta, każda o budowie zapewniającej całkowite opróżnianie kosza ważącego. Silos może być wyposażony zarówno w stożkowy wylot, jak i w skrobak oraz śrubę mieszającą na dnie, co zapewnia optymalny wysyp materiałów trudnych i jednolite wypełnianie śruby dozującej. Silos oraz system dozujący mogą być połączone w zależności od sposobu napełniania silosów, ich pojemności, konstrukcji czy typu sterowania. Wyjątkowa konstrukcja silosów z otworami inspekcyjnymi, gwarantuje łatwość obsługi, czyszczenia, jak i konserwacji systemu. System dozujący Lab przeznaczony jest specjalnie dla aplikacji, gdzie zachodzi wymóg bardzo dokładnego dozowania witamin, minerałów czy składników pokarmowych. Aby utworzyć kompaktową jednostkę wymagającą minimum przestrzeni, system jest umieszczony w środku okręgu silosów, z których wszystkie śruby podające połączone są z centralną wagą, umieszczoną wewnątrz pyłoszczelnej obudowy. Śruba dozująca zabezpieczona jest na końcu zaworem, który gwarantuje, iż żadna, nawet najmniejsza porcja, nie wydostanie się podczas wibracji. Jesma dostarcza również systemy z wymiennymi śrubami dozującymi i zbiornikami. To zapewnia szybką i łatwą zmianę produktu, gdyż nie ma potrzeby opróżniania, czyszczenia oraz napełniania zbiornika. Wszystkie zbiorniki są przejrzyście oznaczone, co minimalizuje ryzyko pomyłki podczas dozowania materiałów. Konstrukcja zaprojektowana modułowo pozwala na indywidualne zestrojenie systemu oraz bezproblemową przyszłą rozbudowę. Mikro i lab 2

4 WAŻENIE PORCJI Dozowanie Lab Dozujące wagi Jesma JesBatch zaprojektowane zostały tak, aby spełnić wysokie wymagania co do statycznej dokładności oraz eliminacji zanieczyszczeń przy dozowaniu małych porcji składników. Waga składa się z pokrytego teflonem kosza ważącego, który jest odwracany pneumatycznie przy użyciu siłownika. Wibrator zamontowany na koszu zapewnia kompletne opróżnienie kosza między kolejnymi porcjami. Cela pomiarowa, motoreduktor, jak i kosz ważący, umieszczone są w wytrzymałej i sztywnej ramie, co zapewnia najwyższą dokładność i niezawodność. Na podstawie wytycznych ATEX wagi typu JesBatch zbudowane są w taki sposób, że wszelkie komponenty elektryczne oraz pneumatyczne, umieszczone są poza strefą zapylenia. Urządzenie to jest zgodne z dyrektywą dla strefy 20. Pojemnik ważący jest w łatwy sposób demontowany w celach serwisowych, a pokrywa posiada przyłącze aspiracyjne. W celu zapewnienia dokładności dozowania, komora dozująca oraz otwory wejściowe przeznaczone do śrub dozujących, są projektowane indywidualnie. Wagi Lab JesBatch wykonane są ze stali nierdzewnej AISI304 Typy wag Lab Waga Lab JesBatch-2 Pojemność statyczna: 0 2 kg Statyczna dokładność pomiaru: +/- 0.5 g Pojemność zbiornika: 5 litrów Średnica: Ø300 mm Waga Lab JesBatch-10 Pojemność statyczna: 10 kg Statyczna dokładność pomiaru: +/- 2 g Pojemność zbiornika: 20 litrów Średnica: Ø450 mm Waga Lab JesBatch-20 Pojemność statyczna: kg Statyczna dokładność pomiaru: +/- 2-5 g Pojemność zbiornika: 40 litrów Średnica: Ø600 mm Waga Lab JesBatch-30 Pojemność statyczna: 30 kg Statyczna dokładność pomiaru: +/ g Pojemność zbiornika: 60 litrów Średnica: Ø600 mm Skala dokładności systemu zależy od wymiarów wagi, pojemności, rodzaju aplikacji, jak również śruby dozującej oraz efektywności systemu kontrolnego.

5 Dozowanie mikro reliable accuracy Dozujące wagi mikro Jesma VSS/EE zaprojektowane zostały tak, aby spełnić wysokie wymagania, co do statycznej dokładności oraz eliminacji zanieczyszczeń przy dozowaniu małych porcji składników. Waga mikro VSS składa się z kosza ważącego, z pneumatycznie sterowanymi łopatkami do opróżniania. Pokryte teflonem łopatki otwierają się pod kątem 90, tak aby kompletnie opróżnić zbiornik pomiędzy kolejnymi porcjami. Waga VSS wyposażona jest w trzy cele pomiarowe, sztywną i trwałą ramę stalową, kołnierzowe przyłącze wyjściowe i konstrukcję wsporczą. Urządzenie to dostosowane jest do oczekiwań rynku, spełnia najwyższe wymagania odbiorców. Na podstawie wytycznych ATEX, typoszereg VSS/EE posiada wszelkie komponenty elektryczne oraz pneumatyczne umieszczone poza strefą pylącą. Wagi te mogą być dostarczone, jako zgodne z dyrektywą dla strefy 20. Dla zapewnienia wysokiej dokładności, komora dozująca oraz otwory wejściowe przeznaczone do śrub dozujących są projektowane indywidualnie. Wagi Mikro VSS/EE wykonane są ze stali nierdzewnej AISI304. Typy wag mikro Waga mikro VSS/EE-50 Pojemność statyczna: 50 kg Statyczna dokładność: +/- 10 g Pojemność zbiornika: 190litrów Średnica: Ø900 mm Waga mikro VSS/EE-100 Pojemność statyczna: 100 kg Statyczna dokładność: +/- 20 g Pojemność zbiornika: 320 litrów Średnica: Ø900 mm Waga mikro VSS/EE-150 Pojemność statyczna: 150 kg Statyczna dokładność: +/- 30 g Pojemność zbiornika: 320 litrów Średnica: Ø900 mm Waga mikro VSS/EE-200 Pojemność statyczna: 200 kg Statyczna dokładność: +/- 40 g Pojemność zbiornika: 500 litrów Średnica: Ø900 mm Mikro i lab 4

6 Wagi stożkowe Wagi stożkowe do dozowania i porcjowania średniej wielkości składników, łącznie z wagami mikro oraz lab, uzupełniają szereg wag dozujących.. Aby zapewnić całkowite opróżnianie oraz minimum zanieczyszczeń, wagi te mają całkowicie gładkie wnętrze, co w połączeniu z mocną i sztywną konstrukcją zapewnia wysoką niezawodność. Wagi stożkowe typu JesHopper wykonane są ze stali miękkiej lub nierdzewnej AISI304 Waga jest dostarczana z ruchomą platformą dla odważników wzorcowych. Gdy platformy nie są w użyciu, mogą być z łatwością złożone i unieruchomione po bokach wagi tak jak zaznaczono to na poniższym rysunku. Wagi stożkowe typu JesHopper mogą być wykonane ze stali miękkiej lub stali nierdzewnej AISI304. Aby uniknąć zapylenia zalecamy stosowanie aspiracji, panujące w wadze podciśnienie ograniczy wydostawanie się pyłu na zewnątrz. Ponadto należy upewnić się, że ruch powietrza generowany przez system transportu nie ma wpływu na pomiar. Ruch powietrza może być ograniczony poprzez zamontowanie zasuwy na wylocie stożkowym powyżej systemu transportu. Może to być zawór typu motylkowego lub zasuwa JesValve tak jak pokazano na poniższym rysunku. Typy wagi stożkowe JesHopper-Ø1200 Pojemność: kg Średnica: Ø900 mm Pojemność: 900 litrów Dokładność statyczna+/-100 g Wykonanie: St.37 or AISI304 JesHopper-Ø1400 Pojemność: kg Średnica: Ø1400 mm Pojemność: 1400 litrów Dokładność statyczna+/- 500 g Wykonanie: St.37 or AISI304 JesHopper-Ø1600 Pojemność: kg Średnica: Ø1600 mm Pojemność: 2100 litrów Dokładność statyczna+/- 500 g Wykonanie: St.37 or AISI304 Poziom dokładności systemu zależy od wymiarów wagi, pojemności, rodzaju aplikacji, jak również śruby dozującej oraz efektywności systemu kontrolnego.

7 Silosy reliable accuracy Systemy dozujące Mikro i Lab dostępne są w szerokim zakresie standardowych rozwiązań lub oferowane są jako projekt pod konkretne zamówienie klienta. Silosy wykonane są z ciętej laserowo oraz walcowanej z pojedynczego arkusza blachy, wraz z przyspawanym kołnierzem. Zapewniają niezawodny i spójny przepływ produktu. W celu ułatwienia serwisu oraz inspekcji, wszystkie silosy Jesma wyposażone są w otwierane luki inspekcyjne. Oferujemy silosy w następujących standardowych wymiarach, gdzie wysokość dobierana jest w zależności od dostępnej przestrzeni. Średnica silosa Przykładowa wysokość Przykładowa objętość litrów litrów litrów litrów litrów Wszystkie silosy dostępne są w wykonaniu ze stali miękkiej 37.2 lub stali nierdzewnej AISI304 i AISI316 z poniższymi opcjami: uchylna lub demontowalna pokrywa na zaczepie, siatka bezpieczeństwa, zapobiegająca wpadaniu przedmiotów do silosa, umieszczone na stałe lub demontowane przyłącze aspiracyjne, pakiet bezpieczeństwa z zamkiem pneumatycznym i/lub czujnikiem indukcyjnym. Mikro i lab 6

8 Wyładowanie produktu z silosa Spójny i niezawodny przepływ produktu z silosa jest głównym czynnikiem do uzyskania wysokiej wydajności. Nierównomierny przepływ produktu z silosu obniża sprawność podajnika śrubowego, w związku z tym ogólna wydajność systemu dozującego jest niezadowalająca. Aby zachować optymalny przepływ produktu z silosów, systemy Jesma są dostępne ze stożkową częścią wyładowczą, jak również mechanicznym skrobakiem na dnie oraz śrubą mieszającą. Stożkowy kształt leja wyładowczego dobierany jest dla produktów sypkich, które łatwo przesypują się pod własnym ciężarem. By zapobiec zbrylaniu się produktów słabo sypkich, wewnątrz silosu zainstalowane są mechaniczne skrobaki. Skrobak dna montowany jest łącznie z 30 mm śrubą mieszającą. Zarówno stożkowy lej wyładowczy jak mechaniczny skrobak dna dostępny są w wersji ze stali miękkiej 37.2 jak i nierdzewnej AISI304. Typ SK 350 Średnica silosa: 350 mm. Zawiera 300mm śrubę mieszającą. Skrobak dna na 8mm płycie. Motoreduktor: 0,75 kw. Odpowiedni do pracy z: T-45, T-60 oraz T-75. Type SK 550 Średnica silosa: 550 mm. Zawiera 300mm śrubę mieszającą. Skrobak dna na 8mm płycie. Motoreduktor: 1,5 kw. Odpowiedni do pracy z: T-45, T-60, T-75, T100 oraz T130.

9 reliable accuracy Type SK 700 Średnica silosa: 700 mm. Zawiera 300mm śrubę mieszającą. Skrobak dna na 8mm płycie. Motoreduktor: 2,2 kw. Odpowiedni do pracy z: T-45, T-60, T-75, T-100, T-130, T-160 oraz T-200. Type SK 1000 Średnica silosa: 1000 mm. Zawiera 300mm śrubę mieszającą. Skrobak dna na 8mm płycie. Motoreduktor: 2,2 and 4,0 kw. Odpowiedni do pracy z: T-100, T130, T-160, T200 oraz T-250. Type SK 1200 Średnica silosa: 1200 mm. Zawiera 300mm śrubę mieszającą. Skrobak dna na 8mm płycie. Motoreduktor: 4,0 and 7,0 kw. Odpowiedni do pracy z: T-100, T130, T-160, T200, T-250 orazt300. Mikro i lab 8

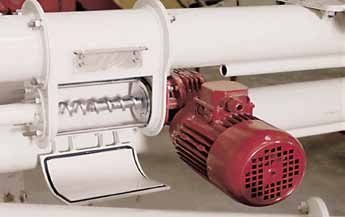

10 ŚRUBY DOZUJĄCE Szeroki zakres podajników śrubowych umożliwia sprawne i niezawodne dozowanie wszelkich typów proszków i granulatów. Nasze śruby dozujące to konstrukcje na bazie bezrdzeniowych zwojów. Solidność i sztywność, wraz z ukośnym skokiem, zapewniają niezawodność dozowania produktów słabo sypkich, kleistych czy higroskopijnych. Wszystkie śruby, to zestaw zawierający motoreduktor, przyłącze kołnierzowe i korytko, dostępne w długościach od 1 do 3.5 m. Podajniki śrubowe dostępne są w wykonaniu ze stali miękkiej 37.2 lub nierdzewnej AISI304. Precyzyjne dozowanie Aby zapewnić wysoką wydajność oraz dokładność dozowanych porcji, podajniki śrubowe Jesma dostępne są jako konstrukcje z podwójną śrubą dozującą, gdzie wysoka wydajność głównej śruby połączona jest w wysoką dokładnością dozującej śruby precyzyjnej. Dla zapewnienia optymalnego przepływu, śruba precyzyjnie dozująca montowana jest do głównej śruby, łącznie z przyłączem kołnierzowym oraz pyłoszczelną klapką i mieszalnikiem. Klapka precyzyjnej śruby dozującej ułatwia dodatkowo dostęp przy czynnościach serwisowych.

11 Zasuwa serwisowa/regulacyjna ponad ślimakiem dozującym reliable accuracy Aby zapewnić łatwe serwisowanie ślimaka dozującego, ponad ślimakiem można umieścić bramkę serwisową/ regulacyjną. Przy zamkniętej bramce serwisowej możliwy jest demontaż ślimaka bez opróżniania silosu. Ponadto bramka ta podzielona jest na 5 sekcji umożliwiających częściowe zamknięcie wlotu do ślimaka. Funkcja ta może być przydatna w przypadku materiałów o małych oporach przepływu, przy czym należy upewnić się, że materiały te nie blokują ślimaka (nieodpowiednia dla materiałów lepkich ze względu na ryzyko zaklejania otworów). Wysyp pozostałości Uzupełnieniem oferty ślimaków dozujących Jesma jest doposażenie ich w układ opróżniania resztkowego. Poprzez otwarcie zasuwy oraz odwrócenie kierunku obracania się ślimaka mamy możliwość opróżnienia silosa, oraz systemu transportu z nim powiązanym. Nasadka dozownika Aby uniknąć jakichkolwiek niekontrolowanych wysypów, szczególnie spowodowanych wibracjami, wszystkie dozowniki Jesma dostępne są z nasadkami dozownika. Nasadki blokują wyjście podajnika śrubowego, zapobiegając tym samym niekontrolowanemu wypływowi materiału z wyjścia i tym samym zmniejszeniu dokładności. Standardowa nasadka wyposażona jest w sprężynę. Jest też opcja z domykaniem pneumatycznym. Opcje Śruby dozujące są dostępne również z centarnym rdzeniem i helikodą. Ponadto śruba może być zakończona pędnikiem aby zapobiegać zbrylaniu się materiału. Aby dowiedzieć się więcej o możliwych opcjach i specjalnych rozwiązaniach, prosimy o kontakt z nami. Wydajność Typ Moc kw Dokładność dozowanie Dokładność dozowania + błąd pomiarowy Min dozowana jednostka Wydajność* 5-90 l/h T-30 0,37 kw +/- 1 g +/- 1 g 50 g 70 kg/h l/h T-45 0,37 kw +/- 1-2 g +/- 2 g 100 g 120 kg/h l/h T-60 0,55 kw +/- 5 g +/- 10 g 250 g 320 kg/h l/h T-75 0,75 kw +/ g +/- 20 g 350 g 800 kg/h l/h T-100 1,1-1,5 kw +/- 10 g +/- 30 g 500 g kg/h l/h T-130 2,2 kw +/- 20 g +/- 50 g g kg/h l/h T-160** 2,2 kw +/- 50 g +/- 100 g g kg/h l/h T-200** 3,0 kw +/- 175 g +/- 300 g g kg/h l/h T-250** 3,0 kw +/- 250 g +/- 500 g g kg/h l/h T-315** 4,0 kw +/- 400 g +/- 800 g g kg/h * 50Hz gęstości 0,65kg/l dozowanie min 5 sec przy 10 hz. **T-160- T-315 nie mają konstrukcji bezrdzeniowej. Mikro i lab 10

12 Akcesoria JesValve Urządzenie dozujące JesValve stosowane jest tam, gdzie nie mamy dużo wolnej przestrzeni. W sposób prosty i precyzyjny dozuje proszki i inne materiały sypkie. Materiał będzie swobodnie przepływał przy wyłączonym zaworze JesValve. Urządzenie to ma dwa cele: kontrolę przepływu oraz utrzymywanie produktu nad zaworem i zmniejszenie ryzyka jego zablokowania. Faza rzadka/faza gęsta Aby proces mieszania był kompletny, ważony materiał często wymaga transportu na dużych odległościach. Jest to możliwe przy wykorzystaniu pneumatycznego systemem podającego. Nasza firma ma wystarczającą wiedzę, aby zaprojektować i dostarczyć odpowiedni osprzęt dla procesu fluidyzacji fazy rzadkiej i gęstej.

13 Urządzenia opróżniające big-bagi reliable accuracy Systemy dozujące Mikro i Lab Jesma, to jednostki o konstrukcji modułowej. Są to układy, które spełniają wszelkie niezbędne wymogi procesu produkcyjnego. Aby zapewnić łatwość obsługi podczas napełniania silosa, systemy dozujące i porcjujące Jesma dostępne są z jednostkami do napełniana zarówno ręcznego, jak i z worków Big-bag. Jednostki opróżniające worki Big-bag dostępne są w dwóch wersjach: do opróżniania worków Big-bag z czopem rozładowującym, do opróżnia dna worka Big-bag z nożem piramidalnym. Jednostka do opróżniania małych worków dostępna jest w trzech wersjach: z przyłączem do centralnego systemu aspiracji pyłów, ze zintegrowanym filtrem do centralnego wentylatora, ze zintegrowanym filtrem i wentylatorem. Jednostki do rozładowywania, opcjonalnie dostępne są z sitem i układem rozdrabniającym, blokującym grudki. Wykonane są ze stali miękkiej 37.2, nierdzewnej 304 lub 316. Urządzenia te dostępne są dla worków Big-bag oraz normalnych worków. Mikro i lab 12

14 Kompletny system Jesma dostarcza zarówno pojedyncze komponenty, jak też kompletne rozwiązania systemów dozujących Mikro i Lab. W związku z tym, że wszelkie czynności związane z projektowaniem, konstruowaniem i produkcją realizujemy we własnym zakładzie, jesteśmy w stanie zagwarantować wysoką jakość naszych urządzeń. Dzięki profesjonalnemu doradztwu naszego doświadczonego i wysoko wykwalifikowanego personelu, możemy zaoferować najbardziej optymalne rozwiązania. Każdy system może być dostosowany pod konkretne preferencje i wymagania klienta, w zależności od rodzaju produktu oraz otoczenia produkcyjnego. System może być zaprojektowany w zależności od liczby silosów, wydajności, śrub dozujących, specjalnej charakterystyki wag mikro, dokładności i dostępnej przestrzeni. Ponadto Jesma może dostarczyć system w pełni wyposażony w platformę, filary, schody i poręcze.

15 Planowanie projektu reliable accuracy Podstawą dobrze zaplanowanego projektu jest pełna kontrola nad nim, od pomysłu do wykonania. Zdolność dostarczenia najlepszego rozwiązania, w ramach parametrów i oczekiwań klienta, jest kluczem do otrzymania optymalnego rozwiązania. Będąc w ciągłym dialogu z klientem, przygotujemy dokładną wycenę techniczno-projektową. Nasi wysoko wykwalifikowani i doświadczeni pracownicy służą Państwu profesjonalnym doradztwem w doborze rozwiązań ważących. W uzupełnieniu do systemów dozujących Mikro i Lab oferujemy między innymi: kompletne konstrukcje stalowe, systemy napełniania ręcznego, mechanicznego, próżniowego czy ciśnieniowego, systemy przenośników od wagi do miksera, elektroniczny osprzęt oraz kompletne jednostki sterujące. Zapraszamy do kontaktu się z nami, przygotujemy dla Państwa odpowiednią ofertę zarówno na pojedyncze komponenty, jak i kompletne rozwiązanie. Mikro i lab 14
