1 SPECYFIKACJA TECHNICZNA DLA PRZEBUDOWY I REMONTU FRAGMENTU BUDYNKU W OKRĘGOWYM URZĘDZIE 0MIAR W SZCZECINIE PRZY PL. LOTNIKÓW 4/5 E 1 INSTALACJE ELEKTRYCZNE Kody CPV: Roboty instalacyjne elektryczne Roboty w zakresie przewodów instalacji i opraw elektrycznych Wewnętrzne instalacje elektryczne - Instalacje elektryczne - Instalacje teletechniczne - Roboty w zakresie przewodów instalacji i opraw elektrycznych - Instalowanie rozdzielnic elektrycznych - Inne instalacje elektryczne Spis treści 1.Wstęp 2. Materiały 3. Sprzęt 4.Transport 5. Wykonanie robót 6. Kontrola jakości robót 7. Obmiar robót 8. Odbiór robót 9. Przepisy i normy. 1. Wstęp 1.1 Przedmiotem Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru instalacji elektrycznych wewnętrznych w przebudowywanym i remontowanym fragmenciebudynkuokręgowego Okręgowego Urzędu Miar w Szczecinie przy Pl. Lotników 4/ Zakres robót objętych Specyfikacją Techniczną. Zakresem robót objęto wykonanie instalacji elektrycznej wewnętrznej w sali konferencyjnej pełniącej równieŝ funkcję świetlicy w budynku Okręgowego Urzędu Miar w Szczecinie przy Pl. Lotników 4/5 1.3 W zakres podstawowych robót objętych Specyfikacją Techniczną wchodzą:

2 a/ zasilanie w energię elektryczną z rozdzielni T 1 do rozdzielni T 3 i zasilanych z niej odbiorów b/ instalacja oświetlenia podstawowego, awaryjnego i gniazd wtyczkowych ogólnego przeznaczenia i komputerowych, gniazd telefonicznych c/ inne instalacje elektryczne Ogólne wymagania dotyczące robót. Wykonawca robót jest zobowiązany wykonać je zgodnie z niniejszą Specyfikacją Techniczną, poleceniami nadzoru inwestorskiego, zgodnie z art. 22,23 i 28 ustawy Prawo Budowlane. 2. Materiały 2.1 Wymagania ogólne. Stosowane materiały i urządzenia muszą być nowe, najwyŝszej jakości o parametrach dostosowanych do czynników, na których działanie mogą być naraŝone, a takŝe dokładnie odpowiadać warunkom niezbędnym do prawidłowego wykonania powierzonych robót oraz poprawnego funkcjonowania całej instalacji elektrycznej. Stosowane materiały i urządzenia muszą posiadać odpowiednie deklaracje zgodności lub certyfikaty dopuszczające do stosowania ich w budownictwie. Do Specyfikacji Technicznej dołączono wykaz podstawowych materiałów przewidzianych do realizacji w/w robót. 2.2 Odbiór materiałów na budowie. W/w materiały naleŝy dostarczyć na plac budowy z deklaracjami zgodności,atestami i kartami gwarancyjnymi. Dostarczone materiały naleŝy sprawdzić pod względem kompletności i zgodności z danymi technicznymi wytwórcy przez oględziny stanu wyeliminować materiały wadliwe /pęknięcia, ubytki, wgniecenia/. Materiały składować w pomieszczeniach zamkniętych spełniających warunki określone przez producentów. 3. Sprzęt Wykonawca przystępując do wykonania instalacji elektrycznej wnętrzowej winien się wykazać posiadaniem elektronarzędzi i sprzętu gwarantującego właściwą jakość robót. 4. Transport Wykonawca robót winien wykazać się posiadaniem samochodu dostawczego gwarantującego prawidłowe, zgodne z warunkami transportu wydanymi przez wytwórców, przewoŝenie materiałów na plac budowy.

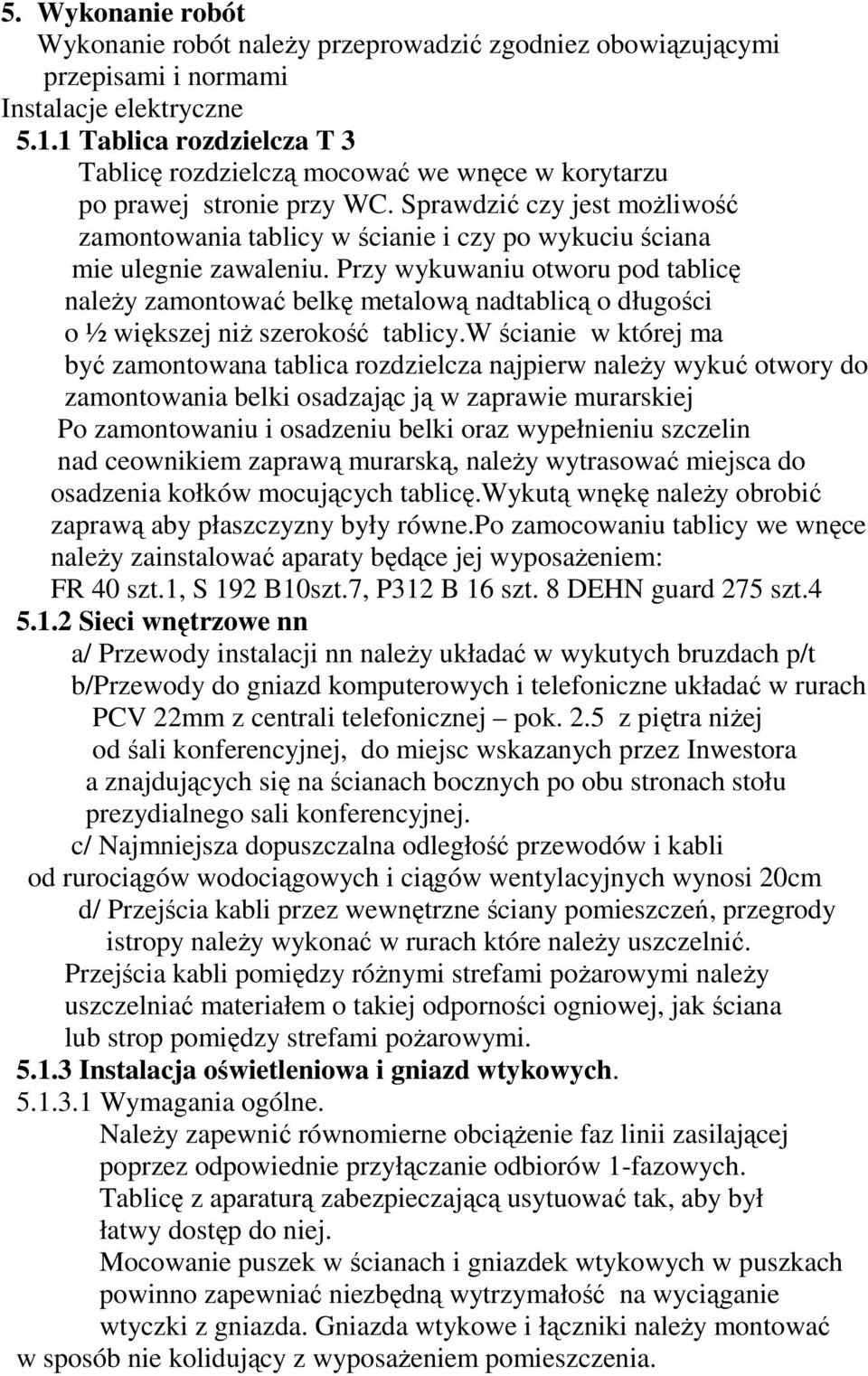

3 5. Wykonanie robót Wykonanie robót naleŝy przeprowadzić zgodniez obowiązującymi przepisami i normami Instalacje elektryczne Tablica rozdzielcza T 3 Tablicę rozdzielczą mocować we wnęce w korytarzu po prawej stronie przy WC. Sprawdzić czy jest moŝliwość zamontowania tablicy w ścianie i czy po wykuciu ściana mie ulegnie zawaleniu. Przy wykuwaniu otworu pod tablicę naleŝy zamontować belkę metalową nadtablicą o długości o ½ większej niŝ szerokość tablicy.w ścianie w której ma być zamontowana tablica rozdzielcza najpierw naleŝy wykuć otwory do zamontowania belki osadzając ją w zaprawie murarskiej Po zamontowaniu i osadzeniu belki oraz wypełnieniu szczelin nad ceownikiem zaprawą murarską, naleŝy wytrasować miejsca do osadzenia kołków mocujących tablicę.wykutą wnękę naleŝy obrobić zaprawą aby płaszczyzny były równe.po zamocowaniu tablicy we wnęce naleŝy zainstalować aparaty będące jej wyposaŝeniem: FR 40 szt.1, S 192 B10szt.7, P312 B 16 szt. 8 DEHN guard 275 szt Sieci wnętrzowe nn a/ Przewody instalacji nn naleŝy układać w wykutych bruzdach p/t b/przewody do gniazd komputerowych i telefoniczne układać w rurach PCV 22mm z centrali telefonicznej pok. 2.5 z piętra niŝej od śali konferencyjnej, do miejsc wskazanych przez Inwestora a znajdujących się na ścianach bocznych po obu stronach stołu prezydialnego sali konferencyjnej. c/ Najmniejsza dopuszczalna odległość przewodów i kabli od rurociągów wodociągowych i ciągów wentylacyjnych wynosi 20cm d/ Przejścia kabli przez wewnętrzne ściany pomieszczeń, przegrody istropy naleŝy wykonać w rurach które naleŝy uszczelnić. Przejścia kabli pomiędzy róŝnymi strefami poŝarowymi naleŝy uszczelniać materiałem o takiej odporności ogniowej, jak ściana lub strop pomiędzy strefami poŝarowymi Instalacja oświetleniowa i gniazd wtykowych Wymagania ogólne. NaleŜy zapewnić równomierne obciąŝenie faz linii zasilającej poprzez odpowiednie przyłączanie odbiorów 1-fazowych. Tablicę z aparaturą zabezpieczającą usytuować tak, aby był łatwy dostęp do niej. Mocowanie puszek w ścianach i gniazdek wtykowych w puszkach powinno zapewniać niezbędną wytrzymałość na wyciąganie wtyczki z gniazda. Gniazda wtykowe i łączniki naleŝy montować w sposób nie kolidujący z wyposaŝeniem pomieszczenia.

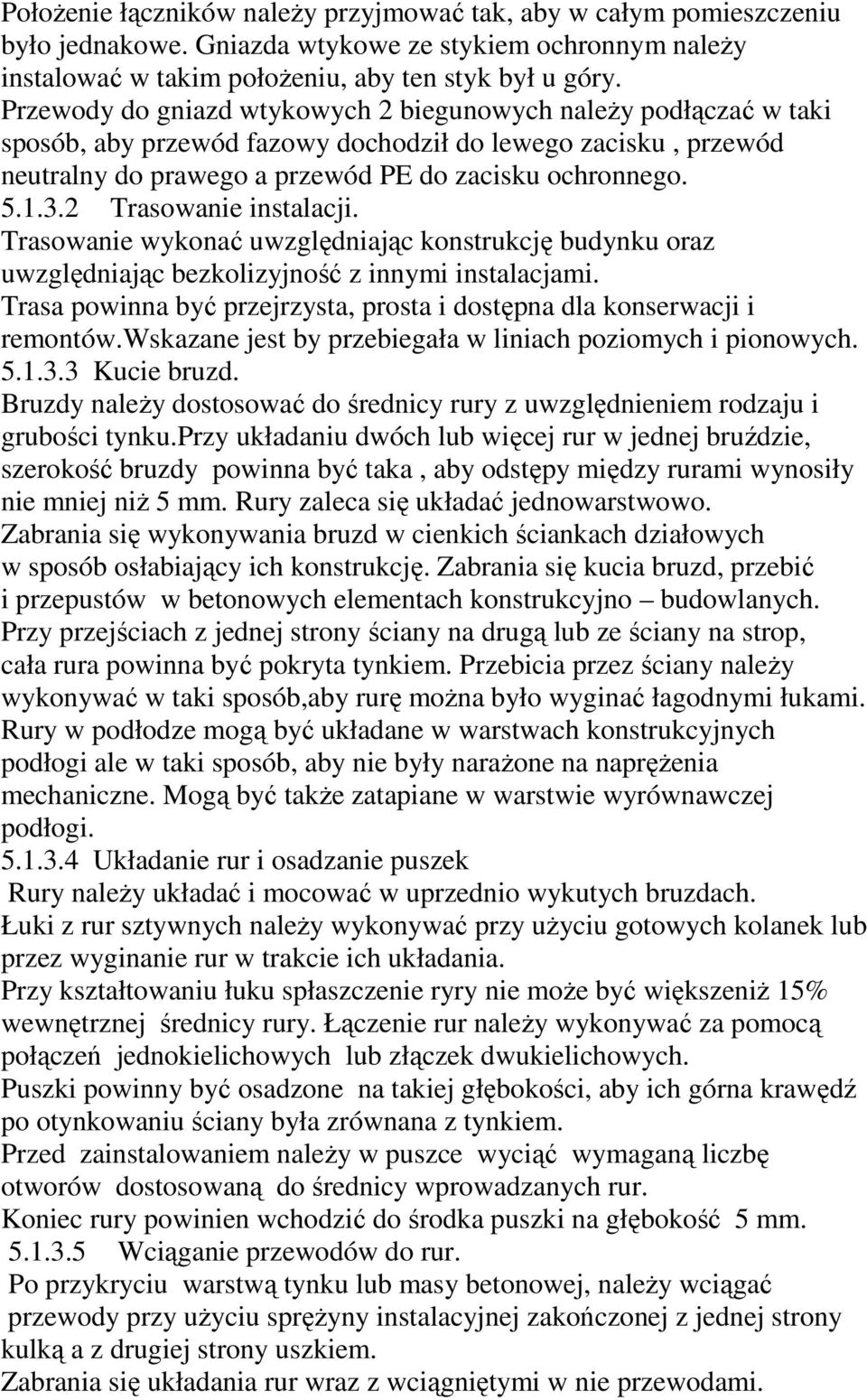

4 PołoŜenie łączników naleŝy przyjmować tak, aby w całym pomieszczeniu było jednakowe. Gniazda wtykowe ze stykiem ochronnym naleŝy instalować w takim połoŝeniu, aby ten styk był u góry. Przewody do gniazd wtykowych 2 biegunowych naleŝy podłączać w taki sposób, aby przewód fazowy dochodził do lewego zacisku, przewód neutralny do prawego a przewód PE do zacisku ochronnego Trasowanie instalacji. Trasowanie wykonać uwzględniając konstrukcję budynku oraz uwzględniając bezkolizyjność z innymi instalacjami. Trasa powinna być przejrzysta, prosta i dostępna dla konserwacji i remontów.wskazane jest by przebiegała w liniach poziomych i pionowych Kucie bruzd. Bruzdy naleŝy dostosować do średnicy rury z uwzględnieniem rodzaju i grubości tynku.przy układaniu dwóch lub więcej rur w jednej bruździe, szerokość bruzdy powinna być taka, aby odstępy między rurami wynosiły nie mniej niŝ 5 mm. Rury zaleca się układać jednowarstwowo. Zabrania się wykonywania bruzd w cienkich ściankach działowych w sposób osłabiający ich konstrukcję. Zabrania się kucia bruzd, przebić i przepustów w betonowych elementach konstrukcyjno budowlanych. Przy przejściach z jednej strony ściany na drugą lub ze ściany na strop, cała rura powinna być pokryta tynkiem. Przebicia przez ściany naleŝy wykonywać w taki sposób,aby rurę moŝna było wyginać łagodnymi łukami. Rury w podłodze mogą być układane w warstwach konstrukcyjnych podłogi ale w taki sposób, aby nie były naraŝone na napręŝenia mechaniczne. Mogą być takŝe zatapiane w warstwie wyrównawczej podłogi Układanie rur i osadzanie puszek Rury naleŝy układać i mocować w uprzednio wykutych bruzdach. Łuki z rur sztywnych naleŝy wykonywać przy uŝyciu gotowych kolanek lub przez wyginanie rur w trakcie ich układania. Przy kształtowaniu łuku spłaszczenie ryry nie moŝe być większeniŝ 15% wewnętrznej średnicy rury. Łączenie rur naleŝy wykonywać za pomocą połączeń jednokielichowych lub złączek dwukielichowych. Puszki powinny być osadzone na takiej głębokości, aby ich górna krawędź po otynkowaniu ściany była zrównana z tynkiem. Przed zainstalowaniem naleŝy w puszce wyciąć wymaganą liczbę otworów dostosowaną do średnicy wprowadzanych rur. Koniec rury powinien wchodzić do środka puszki na głębokość 5 mm Wciąganie przewodów do rur. Po przykryciu warstwą tynku lub masy betonowej, naleŝy wciągać przewody przy uŝyciu spręŝyny instalacyjnej zakończonej z jednej strony kulką a z drugiej strony uszkiem. Zabrania się układania rur wraz z wciągniętymi w nie przewodami.

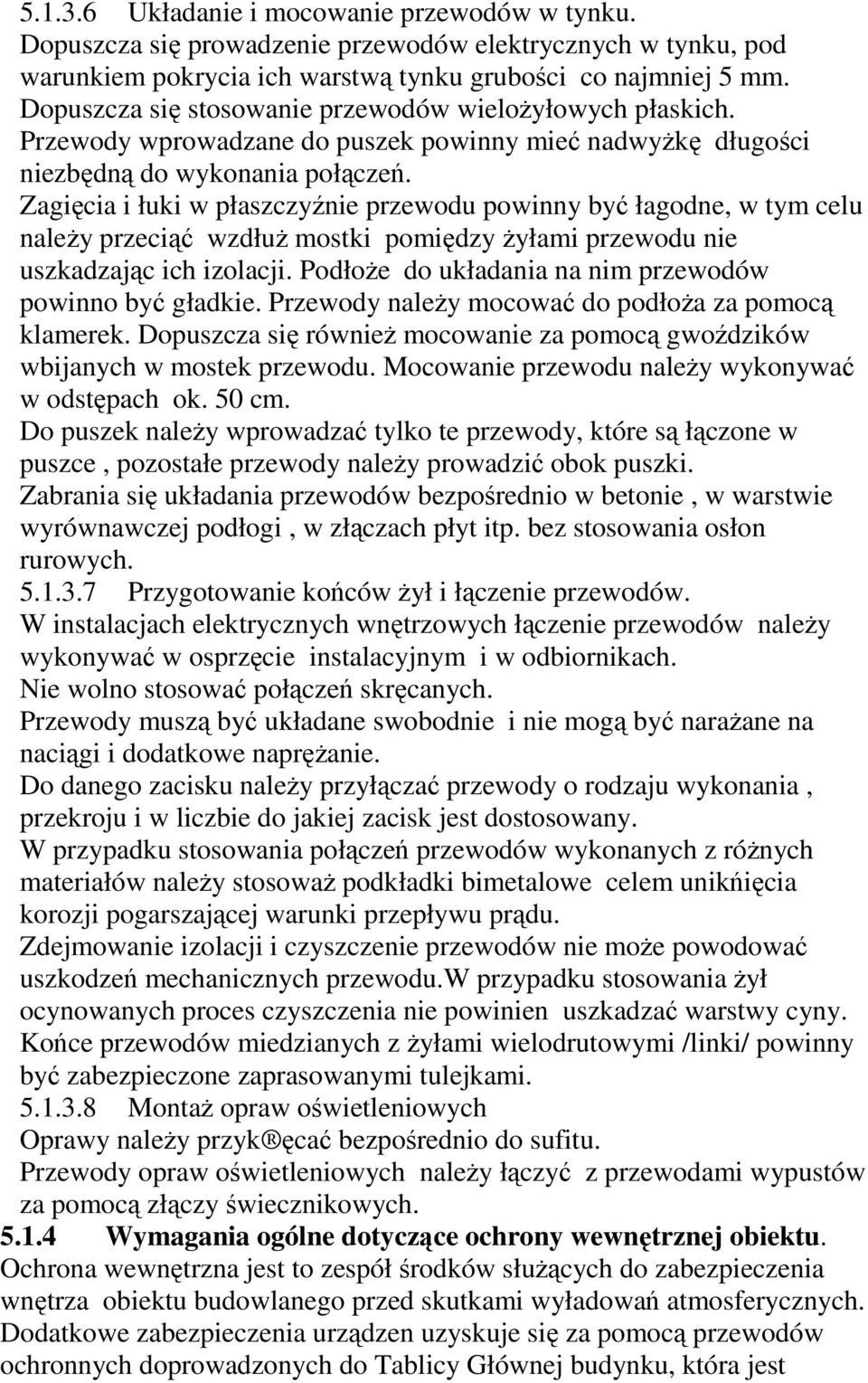

5 Układanie i mocowanie przewodów w tynku. Dopuszcza się prowadzenie przewodów elektrycznych w tynku, pod warunkiem pokrycia ich warstwą tynku grubości co najmniej 5 mm. Dopuszcza się stosowanie przewodów wieloŝyłowych płaskich. Przewody wprowadzane do puszek powinny mieć nadwyŝkę długości niezbędną do wykonania połączeń. Zagięcia i łuki w płaszczyźnie przewodu powinny być łagodne, w tym celu naleŝy przeciąć wzdłuŝ mostki pomiędzy Ŝyłami przewodu nie uszkadzając ich izolacji. PodłoŜe do układania na nim przewodów powinno być gładkie. Przewody naleŝy mocować do podłoŝa za pomocą klamerek. Dopuszcza się równieŝ mocowanie za pomocą gwoździków wbijanych w mostek przewodu. Mocowanie przewodu naleŝy wykonywać w odstępach ok. 50 cm. Do puszek naleŝy wprowadzać tylko te przewody, które są łączone w puszce, pozostałe przewody naleŝy prowadzić obok puszki. Zabrania się układania przewodów bezpośrednio w betonie, w warstwie wyrównawczej podłogi, w złączach płyt itp. bez stosowania osłon rurowych Przygotowanie końców Ŝył i łączenie przewodów. W instalacjach elektrycznych wnętrzowych łączenie przewodów naleŝy wykonywać w osprzęcie instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych. Przewody muszą być układane swobodnie i nie mogą być naraŝane na naciągi i dodatkowe napręŝanie. Do danego zacisku naleŝy przyłączać przewody o rodzaju wykonania, przekroju i w liczbie do jakiej zacisk jest dostosowany. W przypadku stosowania połączeń przewodów wykonanych z róŝnych materiałów naleŝy stosowaŝ podkładki bimetalowe celem unikńięcia korozji pogarszającej warunki przepływu prądu. Zdejmowanie izolacji i czyszczenie przewodów nie moŝe powodować uszkodzeń mechanicznych przewodu.w przypadku stosowania Ŝył ocynowanych proces czyszczenia nie powinien uszkadzać warstwy cyny. Końce przewodów miedzianych z Ŝyłami wielodrutowymi /linki/ powinny być zabezpieczone zaprasowanymi tulejkami MontaŜ opraw oświetleniowych Oprawy naleŝy przyk ęcać bezpośrednio do sufitu. Przewody opraw oświetleniowych naleŝy łączyć z przewodami wypustów za pomocą złączy świecznikowych Wymagania ogólne dotyczące ochrony wewnętrznej obiektu. Ochrona wewnętrzna jest to zespół środków słuŝących do zabezpieczenia wnętrza obiektu budowlanego przed skutkami wyładowań atmosferycznych. Dodatkowe zabezpieczenia urządzen uzyskuje się za pomocą przewodów ochronnych doprowadzonych do Tablicy Głównej budynku, która jest

6 skutecznie uziemiona oraz przez zainstalowanie w tablicach piętrowych zabezpieczeń przeciwprzepięciowych. 6. KONTROLA JAKOSCI ROBÓT Ogólne zasady kontroli jakości robót. Ogólne zasady podano w wymaganiach ogólnych Kontrolę realizuje inspektor nadzoru robót elektrycznych. Regulacja instalacji Po zakończeniu prac montaŝowych wykonawca uruchamia instalację oraz wykonuje próby, pomiary i prace wykończeniowe. Wykonawca zobowiązany jest przeprowadzić te próby i sporządzić wymagane protokoły pomiarowe zgodnie z wymogami obowiązujących przepisów i nirm. 7. OBMIAR ROBÓT Obmiar robót polega na określeniu rzeczywistego zakresu wykonanych robót oraz podaniu faktycznych ilości zuŝytych materiałów. Obmiar robót dotyczy robót objętych umową oraz ewentualnie dodatkowych, nieprzewidzianych wcześniej lecz uzgodnionych z inwestorem w trakcie realizacji przedmiotu umowy. 8. ODBIÓR ROBÓT Przejęcia robót naleŝy dokonywać zgodnie z obowiązującymi przepisami i normami. MoŜliwe jest ono po uzyskaniu pozytywnych wyników przeprowadzonych prób i pomiarów i wykonaniu prac zgodnie z dokumentacją, niniejszą SPECYFIKACJĄ..., z obowiązującymi przepisami i normami. 8.1 Kontrola zgodności wykonania prac Do odbioru naleŝy przedłoŝyć dokumentację powykonawczą wraz z wymaganymi protokołami z badań i pomiarów, instrukcjami eksploatacji urządzeń, kartami gwarancyjnymi, aprobatami bądź atestami, deklaracjami zgodności dotyczącymi taŝe uŝytych materiałów itp. 9. PRZEPISY ZWIĄZANE Przepisy i normy dla instalacji niskiego napięcia

7 Roboty wykonywać naleŝy zgodnie z następującymi przepisami i normami: 1. PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe 2. PN-IEC Instalacje elektryczne w obiektach budowlanych, zakres, przedmiot i wymagania podstawowe 3. PN-IEC Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporaŝeniowa 4. PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzenie. Sprawdzenia odbiorcze. UWAGA: UśYTE MATERIAŁY MUSZĄ MIEĆ STOSOWNE CERTYFIKATY BĄDś APROBATY TECHNICZNE DOPUSZCZAJĄCE JE DO STOSOWANIA W OBIEKTACH UśYTECZNOŚCI PUBLICZNEJ.
