BEZPIECZEŃSTWO Nr dokumentu: DPD00849, data publikacji: VACON 1

Wielkość: px
Rozpocząć pokaz od strony:

Download "BEZPIECZEŃSTWO Nr dokumentu: DPD00849, data publikacji: 10.11.2011 VACON 1"

Transkrypt

1

2 BEZPIECZEŃSTWO Nr dokumentu: DPD00849, data publikacji: VACON 1 Niniejsza skrócona instrukcja zawiera opis podstawowych kroków umożliwiających łatwą instalację i konfigurację przemiennika częstotliwości Vacon 20. Przed uruchomieniem przemiennika należy pobrać i dokładnie przeczytać Instrukcję obsługi przemiennika Vacon 20 dostępną na stronie -> Support & Downloads (Pomoc techniczna i pobieranie). 1. BEZPIECZEŃSTWO INSTALACJĘ ELEKTRYCZNĄ MOŻE WYKONAĆ WYŁĄCZNIE ELEKTRYK DYSPONUJĄCY ODPOWIEDNIMI UPRAWNIENIAMI! Niniejsza skrócona instrukcja zawiera czytelnie oznaczone ostrzeżenia dotyczące bezpieczeństwa pracy, które pozwalają uniknąć przypadkowego uszkodzenia produktu lub podłączonych urządzeń. Należy dokładnie przeczytać poniższe ostrzeżenia: Po podłączeniu przemiennika Vacon 20 elementy wewnętrzne modułu zasilającego znajdują się pod napięciem. Kontakt z napięciem z sieci jest bardzo niebezpieczny i grozi śmiercią lub poważnymi obrażeniami. Gdy przemiennik Vacon 20 jest podłączony do sieci zasilającej, zaciski U, V, W (T1, T2, T3) silnika oraz zaciski -/+ złącza napięcia rezystora hamowania są pod napięciem, nawet jeśli silnik nie pracuje.! Zaciski sterujące we/wy są galwanicznie odizolowane od napięcia sieci zasilającej. Jednakże na zaciskach wyjść przekaźnikowych może być występować niebezpieczne napięcie sterujące, nawet jeśli przemiennik Vacon 20 jest odłączony od sieci zasilającej. Doziemny prąd upływu przemiennika częstotliwości Vacon 20 przekracza 3, ma prądu przemiennego. Zgodnie z normą EN należy zapewnić wzmocnione ochronne połączenie uziemiające. Patrz Rozdział 7! W przypadku, gdy przemiennik stanowi część wyposażenia maszyny, jej producent jest odpowiedzialny za zastosowanie do przemiennika wyłącznika głównego (EN ). Jeśli przemiennik Vacon 20 zostanie odłączony od sieci zasilającej podczas pracy silnika, nadal będzie pod napięciem, jeżeli silnik jest włączany przez proces. W takim przypadku silnik działa jak generator dostarczający energię do przemiennika częstotliwości. Po odłączeniu przemiennika częstotliwości od sieci zasilającej należy odczekać, aż wentylator się zatrzyma, a wyświetlacz lub diody stanu na panelu przednim urządzenia zgasną. Następnie należy odczekać jeszcze minut przed rozpoczęciem jakichkolwiek prac przy złączach przemiennika Vacon 20. Jeśli została włączona funkcja automatycznego zerowania, silnik może uruchomić się automatycznie po awarii. Całodobowa pomoc techniczna: +38 (0)

3 BACK RESET OK LOC REM BACK REST E OK LOC REM BACK RESET OK LOC REM BACK REST E OK LOC RE M BACK RESET OK LOC REM 4 VACON INSTALACJA 2. INSTALACJA 2.1 Montaż Przemiennik Vacon 20 można zamontować na ścianie na dwa sposoby. W przypadku modeli MI1 MI3 jest to montaż za pomocą wkrętów lub na szynie DIN, natomiast modele MI4 MI montuje się przy użyciu wkrętów lub kołnierza. MI1 =M4 MI2 =M MI3 M Rys. 1: Montaż za pomocą wkrętów, modele MI1 MI3 MI4 =M 6 MI =M 6 Rys. 2: Montaż za pomocą wkrętów, modele MI4 MI 2 Tel. +38 (0) Faks +38 (0)

4 BACK RESET OK LOC REM INSTALACJA VACON 1 2 Rys. 3: Montaż na szynie DIN, modele MI1 MI3 Rys. 4: Montaż przy użyciu kołnierza, modele MI4 MI Uwaga! Wymiary montażowe przedstawiono z tyłu napędu. Należy pozostawić wolną przestrzeń nad (100 mm) i pod (0 mm) przemiennikiem Vacon 20 oraz po obu stronach (20 mm) urządzenia! W przypadku modeli MI1 MI3 montaż przemienników obok siebie jest dozwolony tylko wtedy, gdy temperatura otoczenia jest niższa niż 40 C. W przypadku modeli MI4 MI montaż przemienników obok siebie jest niedozwolony. Całodobowa pomoc techniczna: +38 (0)

5 . 6 VACON INSTALACJA Zamocuj podporę PO zainstalowaniu kabli zasilania Zamocuj płytę PRZED zainstalowaniem kabli zasilania Rys. : Montaż płyty PE i podpory kabla interfejsu API, modele MI1 MI3 Zamocuj podporę PO zainstalowaniu Zamocuj płytę PRZED zainstalowaniem kabli zasilania Rys. 6: Montaż płyty PE i podpory kabla interfejsu API, modele MI4 MI 2 Tel. +38 (0) Faks +38 (0)

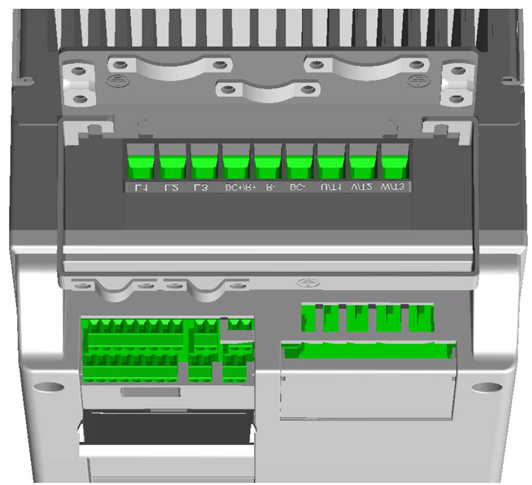

6 INSTALACJA VACON Okablowanie i połączenia elektryczne Okablowanie zasilania Uwaga! Moment dokręcania dla kabli zasilania wynosi 0, 0,6 Nm. 3~ (230 V, 400 V) 1~ (230 V) Wyjście silnika Zdejmij plastikową izolację zkabla w celu uzyskania uziemienia 360 ZASILANIE SILNIK Rys. 7: Złącza zasilania przemiennika Vacon 20, model MI1 Zewnętrzny rezystor hamowania 3~ (230 V, 400 V, 7 V) 3~ (230 V, 400 V, 7 V) Zdejmij plastikową izolację z kabla wcelu uzyskania uziemienia 360 1~ (230 V) 1~ (11 V) Wyjście silnika L1 L2/N L3 R+ R- U/T1 V/T2 W/T3 ZASILANIE REZYSTOR HAMOWANIA SILNIK Rys. 8: Złącza zasilania przemiennika Vacon 20, modele MI2 MI3 Całodobowa pomoc techniczna: +38 (0)

7 8 VACON INSTALACJA 3~ (380 V, 480 V) Wyjście silnika REZYSTOR hamowania ZASILANIE SILNIK Rys. 9: Złącza zasilania przemiennika Vacon 20, model MI4 3~ (380 V, 480 V) Wyjście silnika ZASILANIE REZYSTOR hamowania SILNIK Rys. 10: Złącza zasilania przemiennika Vacon 20, model MI 2 Tel. +38 (0) Faks +38 (0)

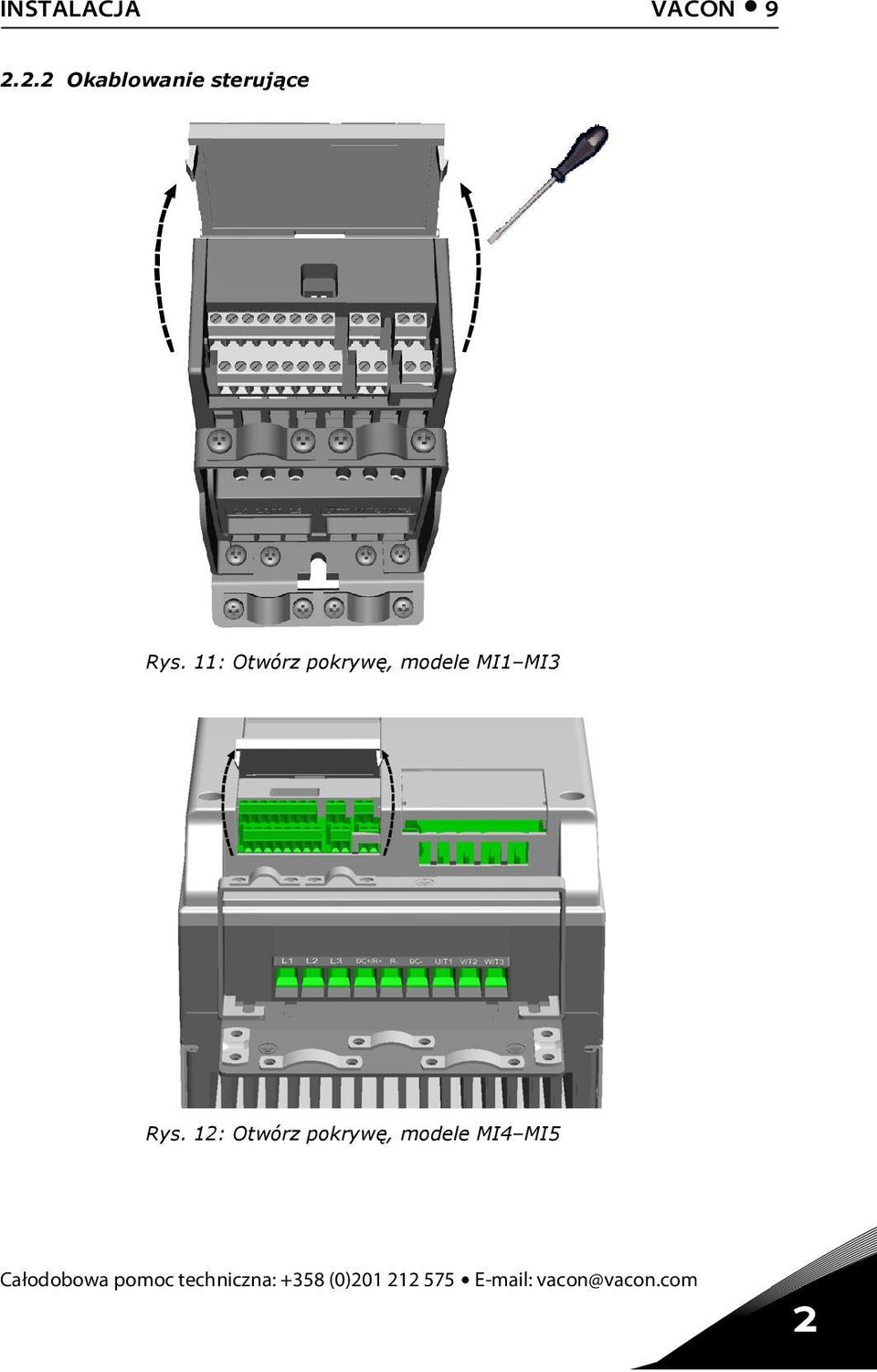

8 INSTALACJA VACON Okablowanie sterujące Rys. 11: Otwórz pokrywę, modele MI1 MI3 Rys. 12: Otwórz pokrywę, modele MI4 MI Całodobowa pomoc techniczna: +38 (0)

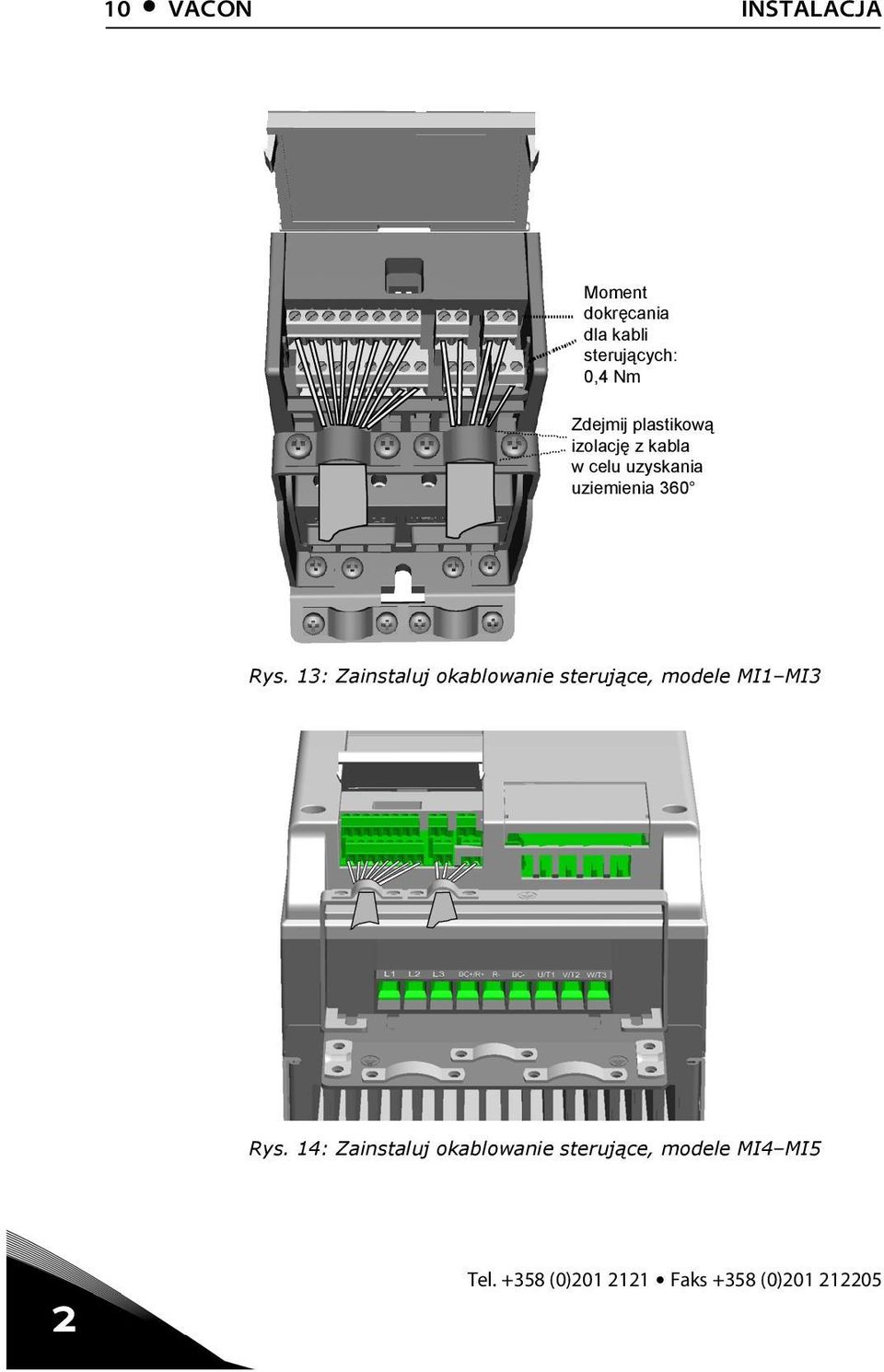

9 10 VACON INSTALACJA Moment dokręcania dla kabli sterujących: 0,4 Nm Zdejmij plastikową izolację z kabla w celu uzyskania uziemienia 360 Rys. 13: Zainstaluj okablowanie sterujące, modele MI1 MI3 Rys. 14: Zainstaluj okablowanie sterujące, modele MI4 MI 2 Tel. +38 (0) Faks +38 (0)

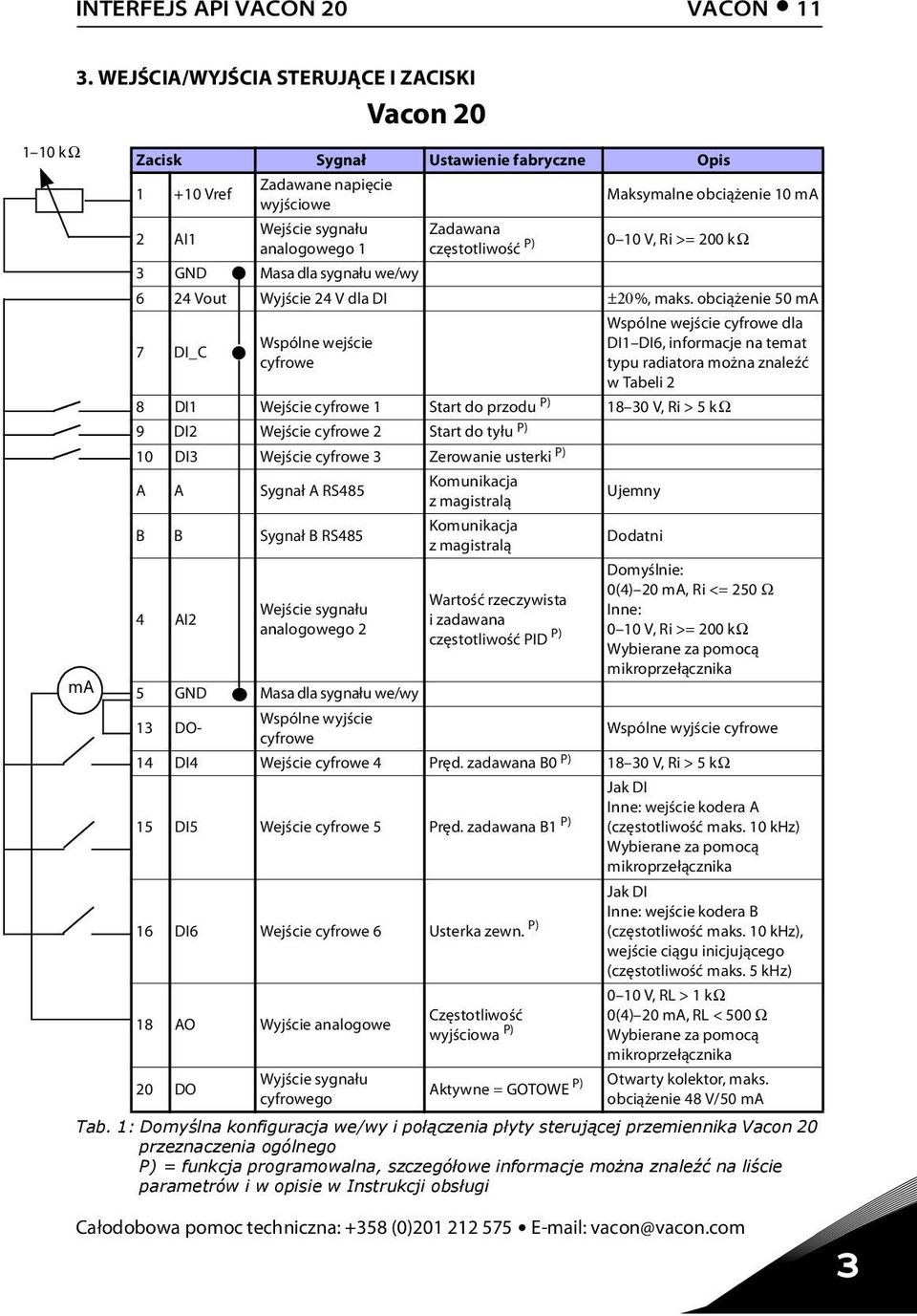

10 INTERFEJS API VACON 20 VACON kω 3. WEJŚCIA/WYJŚCIA STERUJĄCE I ZACISKI ma Zacisk Sygnał Ustawienie Opis Vref Zadawane napięcie wyjściowe Maksymalne obciążenie 10 ma 2 AI1 Wejście sygnału Zadawana analogowego 1 P) częstotliwość 0 10 V, Ri >= 200 k Ω 3 GND Masa dla sygnału we/wy 6 24 Vout Wyjście 24 V dla DI ±20%, maks. obciążenie 0 ma 7 DI_C Wspólne wejście cyfrowe Wspólne wejście cyfrowe dla DI1 DI6, informacje na temat typu radiatora można znaleźć w Tabeli 2 8 DI1 Wejście cyfrowe 1 Start do przodu P) V, Ri > kω 9 DI2 Wejście cyfrowe 2 Start do tyłu P) 10 DI3 Wejście cyfrowe 3 Zerowanie usterki P) A A Sygnał A RS48 Komunikacja z magistralą Ujemny B B Sygnał B RS48 Komunikacja z magistralą Dodatni Domyślnie: 4 AI2 0(4) 20 ma, Ri <= 20 Ω Wartość rzeczywista Wejście sygnału Inne: i zadawana analogowego 2 częstotliwość P P) 0 10 V, Ri >= 200 kω Wybierane za pomocą mikroprzełącznika GND Masa dla sygnału we/wy 13 DO- Wspólne wyjście cyfrowe Wspólne wyjście cyfrowe 14 DI4 Wejście cyfrowe 4 Pręd. zadawana B0 P) V, Ri > k Ω 1 DI Wejście cyfrowe Pręd. zadawana B1 P) 16 DI6 Wejście cyfrowe 6 Usterka zewn. P) 18 AO Wyjście analogowe 20 DO Wyjście sygnału cyfrowego Vacon 20 Częstotliwość wyjściowa P) Aktywne = GOTOWE P) Jak DI Inne: wejście kodera A (częstotliwość maks. 10 khz) Wybierane za pomocą mikroprzełącznika Jak DI Inne: wejście kodera B (częstotliwość maks. 10 khz), wejście ciągu inicjującego (częstotliwość maks. khz) 0 10 V, RL > 1 kω 0(4) 20 ma, RL < 00 Ω Wybierane za pomocą mikroprzełącznika Otwarty kolektor, maks. obciążenie 48 V/0 ma Tab. 1: Domyślna konfiguracja we/wy i połączenia płyty sterującej przemiennika Vacon 20 przeznaczenia ogólnego P) = funkcja programowalna, szczegółowe informacje można znaleźć na liście parametrów i w opisie w Instrukcji obsługi Całodobowa pomoc techniczna: +38 (0)

11 12 VACON INTERFEJS API VACON 20 Zacisk Sygnał Ustawienie Opis 22 RO 13 Wyjście przekaźnika 1 Aktywne = PRACA P) 23 RO RO 22 Wyjście 2 RO 21 przekaźnika 2 Aktywne = USTERKA P) 26 RO 24 Maks. obciążenie przełączania: 20 V prądu przemiennego/2 A lub 20 V prądu stałego/0,4 A Maks. obciążenie przełączania: 20 V prądu przemiennego/2 A lub 20 V prądu stałego/0,4 A Tab. 1: Domyślna konfiguracja we/wy i połączenia płyty sterującej przemiennika Vacon 20 przeznaczenia ogólnego P) = funkcja programowalna, szczegółowe informacje można znaleźć na liście parametrów i w opisie w Instrukcji obsługi Zacisk Sygnał Ustawienie Opis 3 GND Masa dla sygnału we/wy 6 24 Vout Wyjście 24 V dla DI ±20%, maks. obciążenie 0 ma 7 DI_C Wspólne wejście Wspólne wyjście cyfrowe dla cyfrowe DI1 DI6 8 DI1 Wejście cyfrowe 1 Start do przodu P) V, Ri > kω 9 DI2 Wejście cyfrowe 2 Start do tyłu P) 10 DI3 Wejście cyfrowe 3 Zerowanie usterki P) 14 DI4 Wejście cyfrowe 4 Pręd. zadawana B0 P) V, Ri > k Ω 1 DI Wejście cyfrowe Pręd. zadawana B1 P) Jak DI Inne: wejście kodera A (częstotliwość maks. 10 khz) Wybierane za pomocą mikroprzełącznika 16 DI6 Wejście cyfrowe 6 Usterka zewn P) Jak DI Inne: wejście kodera B (częstotliwość maks. 10 khz), wejście ciągu inicjującego (częstotliwość maks. khz) Tab. 2: Typ radiatora DI, usunąć zworkę J00 i podłączyć przewód zgodnie z Tabelą 2 J00 S4 S3 S2 S1 ON DI Enco Nor AO V ma AI2 V ma RS48 - term Zaciski we/wy przemiennika Vacon 20: OFF Rys. 1: Mikroprzełączniki AI2 GND DO- DI4 DI DI6 AO DO+ R13 R14 * R VAI1 GND 24V DI-C DI1 DI2 DI3 A B R21 R22 3 Tel. +38 (0) Faks +38 (0)

12 NAWIGACJA I ROZRUCH VACON 1 4. NAWIGACJA I ROZRUCH 4. 1 Główne menu przemiennika Vacon 20 MENU ZADANYCH REF WARTOŚCI MON Wyświetla zadaną wartość panelu PA R sterowania niezależnie SYS od wybranego miejsca sterowania. READY RUN STOP Hz ALARM FAULT FWD R EV I/O KEYPAD BUS OK NACIŚNIJ REF MON PA R SYS READY RUN STOP Hz ALARM FAULT FWD REV I/O KEYPAD BUS NACIŚNIJ MENU MONITO- ROWANIA R EADY REF RUN STOP ALARM FAULT READY REF RUN STO P ALARM FAULT W tym menu można przeglądać wartości monitorowania. MON PA R OK MON PAR SYS NACIŚNIJ SYS FWD REV I/O KEYPAD BUS FW D REV I/O KEY PAD BUS NACIŚNIJ MENU PARAMETRÓW REF READY RUN STOP ALARM FAULT READY REF RUN STOP ALARM FAULT W tym menu można przeglądać i edytować parametry. MON PAR OK MON PAR SYS NACIŚNIJ SYS FWD REV I/O KEYPAD BUS FWD REV I/O KEYPAD BUS NACIŚNIJ MENU REF SYSTEMOWE MON Wtymmiejscumożna przeglądać podmenu PAR parametrów systemowych i usterek. SYS READY RUN STOP ALARM FAULT OK NACIŚNIJ READY REF MON PAR SYS RUN STO P ALARM FAU LT FWD REV I/O KEYPAD BUS FWD REV I/O KEYPAD BUS Rys. 16: Główne menu przemiennika Vacon 20 Całodobowa pomoc techniczna: +38 (0)

13 16 VACON NAWIGACJA I ROZRUCH 4.2 Kreator uruchamiania i rozruchu Etapy uruchamiania: 1. Przeczytaj instrukcje bezpieczeństwa na stronie Sprawdź uziemienie i upewnij się, że kable są zgodne z wymaganiami. 7. Wykonaj rozruch próbny bez silnika; patrz Instrukcja obsługi na stronie 8. Wykonaj próby bez obciążenia przy silniku odłączonym od procesu. 3. Sprawdź jakość i ilość powietrza chłodzącego. 9. Przeprowadź identyfikację parametrów (par. 631). 4. Upewnij się, że wszystkie przełączniki Start/Stop znajdują się w pozycji STOP. 10. Podłącz silnik do procesu i ponownie wykonaj rozruch próbny.. Podłącz przemiennik do zasilania sieciowego. 11. Przemiennik Vacon 20 jest gotowy do eksploatacji. 6. Uruchom kreator rozruchu i skonfiguruj wszystkie niezbędne parametry. Tab. 3: Etapy uruchamiania Kreator rozruchu Kreator rozruchu zostanie uruchomiony przy pierwszym włączeniu zasilania przemiennika Vacon 20. Kreator można uruchomić, ustawiając parametr SYS 4.2 na wartość 1. Procedura jest przedstawiona na ilustracjach poniżej. UWAGA! Kreator rozruchu zawsze przywraca ustawienia wszystkich parametrów! READY RUN STOP ALARM FAU LT READY RUN STOP ALARM FAU LT REF MON PAR SYS REF MON PAR SYS rpm FWD REV I/O KEY PAD BUS FWD REV I/O KEY PAD BUS OK 1 Przejdź do menu parametrów iwybierzprędkość znamionową silnika P Naciśnij przycisk OK, aby przejść do trybu edycji. READY RUN STOP ALARM FAU LT READY RUN STOP ALARM FAU LT REF MON PAR SYS REF MON PAR SYS A FWD REV I/O KEY PAD BUS FWD REV I/O KEY PAD BUS OK 4 3 Zmień wartość P1.3 za pomocą przycisków Góra/Dół inaciśnij przycisk OK, aby potwierdzić. Rys. 17: Kreator rozruchu przemiennika Vacon 20 (zastosowanie standardowe) 4 Wykonaj tę samą procedurę dla prądu znamionowego silnika P1.4. Tel. +38 (0) Faks +38 (0)

14 NAWIGACJA I ROZRUCH VACON 17 READY RUN STOP ALARM FAULT REF MON PAR READY RUN STOP ALARM FAULT REF MON PAR READY RUN STOP ALARM FAULT REF MON PAR SYS SYS SYS FWD REV I/O KEYPAD BUS FWD REV I/O KEYPAD BUS FWD REV I/O KEYPAD BUS OK W kreatorze 1 2 Naciśnij przycisk OK, rozruchu zostanie aby przejść do trybu 3 wyświetlony numer edycji. parametru Możliwe opcje: Wybierz wartości z zakresu 0 3 (patrz poniżej). P1.1 P1.2 P1.7 P1.8 P1.1 P2.1 P2.2 P2.3 P3.1 P3.2 P3.3 P4.2 P4.3 0 = podstawowe V* 0/60 Hz 1, x I NMOT 0 = 0 = sterowanie nieużywane częstotliwością I/O 0 = 0 = opadanie wybieg 0 Hz 0/60 Hz 4=AI V 3 s 3 s 1 = napęd pompy V* 0/60 Hz 1,1 x I NMOT 0 = 0 = sterowanie nieużywane częstotliwością I/O 0 = 1 = opadanie opadanie 20 Hz 0/60 Hz 4=AI V s s 2 = napęd wentylatora V* 0/60 Hz 1, x I NMOT 0 = 0 = sterowanie nieużywane częstotliwością I/O 1 = 0 = w biegu wybieg 20 Hz 0/60 Hz 4=AI V 20 s 20 s 3 = napęd o wysokim momencie obrotowym V* 0/60 Hz 1, x I NMOT 1 = sterowanie prędkością w pętli 1 = w użyciu I/O 0 = 0 = opadanie wybieg 0 Hz 0/60 Hz 4=AI V 1 s 1 s * Takie samo jak napięcie napędu z wyjątkiem przemienników 11 V, dla których wartość wynosi 230 V. Parametry zależne: P1.1 Nap. znam. silnika (V) P2.3 Funkcja Stop P1.2 Częst. znam. silnika (Hz) P3.1 Min. częstotliwość P1.7 Limit prądu (A) P3.2 Maks. częstotliwość P1.8 Tryb sterowania silnikiem P3.3 Sterowanie częstotliwością z zacisków we/wy P1.1 Zwiększenie momentu obr. P4.2 Czas przysp. (s) P2.1 Miejsce sterowania P4.3 Czas hamow. (s) P2.2 Funkcja Start READY RUN STOP ALARM FAULT REF MON PAR SYS FWD REV I/O KEYPAD BUS Rys. 18: Konfiguracja przemiennika 4 OK Naciśnij przycisk OK, aby potwierdzić konfigurację przemiennika. Całodobowa pomoc techniczna: +38 (0)

15 20 VACON MONITOROWANIE I PARAMETRY. MONITOROWANIE I PARAMETRY UWAGA! Niniejsza instrukcja dotyczy standardowego zastosowania przemiennika Vacon 20. W przypadku zastosowania specjalnego należy pobrać odpowiednią instrukcję dostępną na stronie -> Support & Downloads (Pomoc techniczna i pobieranie)..1 Wartości monitorowane Kod Sygnał monitorujący Opis V1.1 Częstotliwość wyjściowa Hz 1 Częstotliwość wyjściowa dla silnika V1.2 Częstotliwość zadawana Hz 2 Częstotliwość zadawana dla sterowania silnikiem V1.3 Prędkość silnika obr./min 2 Wyliczona prędkość obrotowa silnika V1.4 Prąd silnika A 3 Zmierzony prąd silnika V1. Moment obrotowy silnika % 4 Wyliczony rzeczywisty/znamionowy moment obrotowy silnika V1.6 Moc wyjściowa kw 79 Moc wyjściowa z przemiennika do silnika V1.7 Napięcie silnika V 6 Napięcie silnika V1.8 Napięcie na szynie prądu stałego V 7 Zmierzone napięcie na szynie prądu stałego V1.9 Temperatura przemiennika C 8 Temperatura radiatora V1.10 Temperatura silnika % 9 Wyliczona temperatura silnika V1.11 Moc na wale silnika % V2.1 Wejście analogowe 1 % 13 V2.2 Wejście analogowe 2 % 14 V2.3 Wyjście analogowe % 26 V2.4 V2. Stany wejść cyfrowych DI1, DI2, DI3 Stany wejść cyfrowych DI4, DI, DI6 Wyliczona rzeczywista/znamionowa moc silnika Zakres sygnałów AI1 jako wartość procentowa używanego zakresu Zakres sygnałów AI2 jako wartość procentowa używanego zakresu Zakres sygnałów AO jako wartość procentowa używanego zakresu 1 Stany wejść cyfrowych 16 Stany wejść cyfrowych Stany wyjść cyfrowych/ V2.6 RO1, RO2, DO 17 przekaźnikowych Tab. 4: Wartości monitorowane przemiennika Vacon 20 (zastosowanie ogólne) Tel. +38 (0) Faks +38 (0)

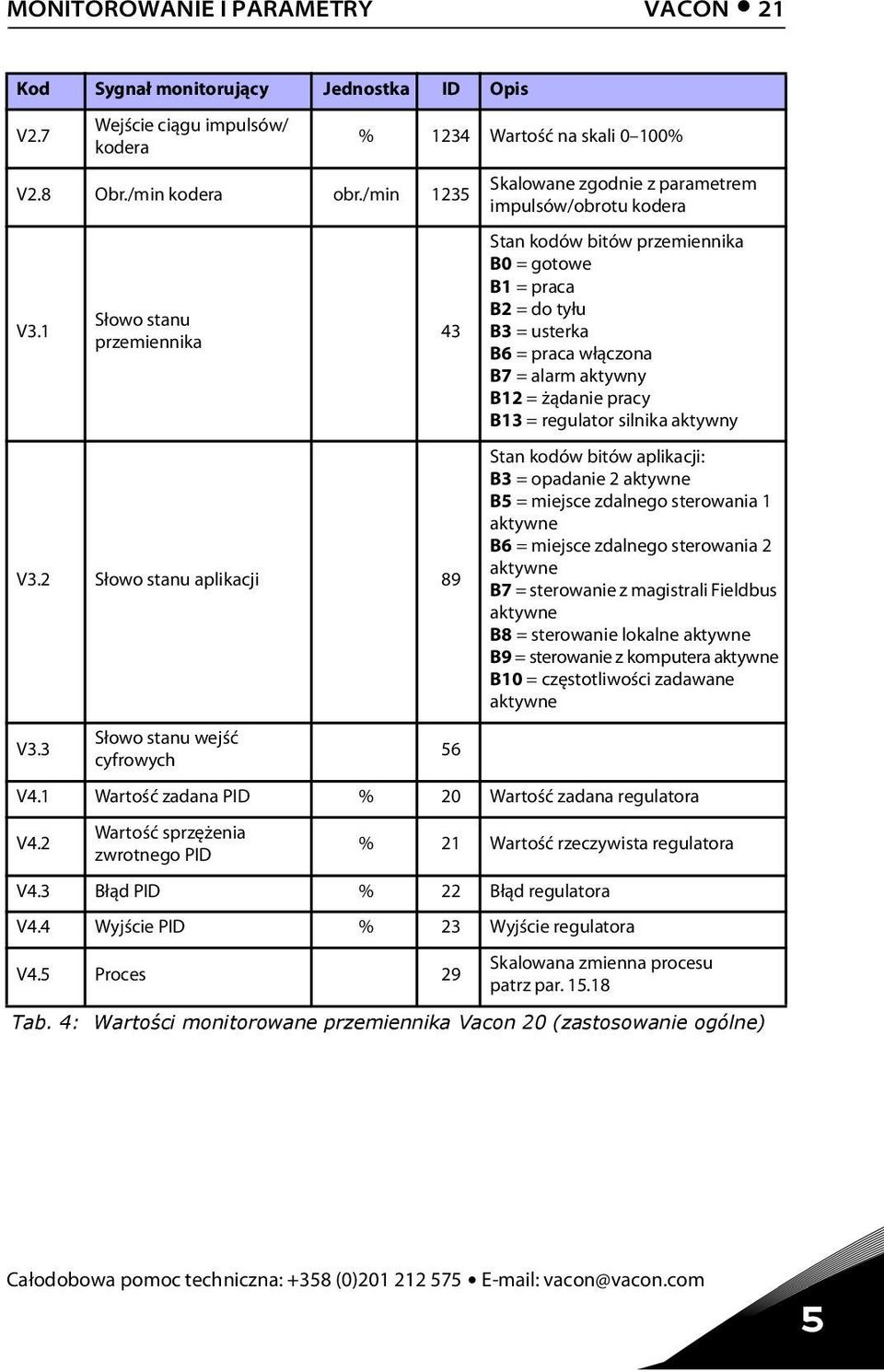

16 MONITOROWANIE I PARAMETRY VACON 21 Kod Sygnał monitorujący Opis V2.7 Wejście ciągu impulsów/ kodera V2.8 Obr./min kodera obr./min 123 V3.1 Słowo stanu przemiennika V3.2 Słowo stanu aplikacji 89 % 1234 Wartość na skali 0 100% 43 Skalowane zgodnie z parametrem impulsów/obrotu kodera Stan kodów bitów przemiennika B0 = gotowe B1 = praca B2 = do tyłu B3 = usterka B6 = praca włączona B7 = alarm aktywny B12 = żądanie pracy B13 = regulator silnika aktywny Stan kodów bitów aplikacji: B3 = opadanie 2 aktywne B = miejsce zdalnego sterowania 1 aktywne B6 = miejsce zdalnego sterowania 2 aktywne B7 = sterowanie z magistrali Fieldbus aktywne B8 = sterowanie lokalne aktywne B9 = sterowanie z komputera aktywne B10 = częstotliwości zadawane aktywne V3.3 Słowo stanu wejść cyfrowych 6 V4.1 Wartość zadana P % 20 Wartość zadana regulatora V4.2 Wartość sprzężenia zwrotnego P % 21 Wartość rzeczywista regulatora V4.3 Błąd P % 22 Błąd regulatora V4.4 Wyjście P % 23 Wyjście regulatora V4. Proces 29 Skalowana zmienna procesu patrz par Tab. 4: Wartości monitorowane przemiennika Vacon 20 (zastosowanie ogólne) Całodobowa pomoc techniczna: +38 (0)

17 22 VACON MONITOROWANIE I PARAMETRY.2 Parametry szybkiej konfiguracji (menu wirtualne wyświetlane przy par = 1) P1.1 P1.2 P1.3 Napięcie znamionowe silnika Częstotliwość znamionowa silnika Znamionowa prędkość obrotowa silnika P1.4 Prąd znamionowy silnika P1. Wartość cosφ silnikaϕ P1.7 Limit prądu P1.1 P2.1 P2.2 P2.3 P3.1 P3.2 P3.3 Zwiększenie momentu obr Wybór miejsca zdalnego sterowania V Zmienne ,00 320,00 Hz 0,00/60, ,2 x I Nunit 2,0 x I Nunit obr./ min 1440/ A I Nunit 113 0,30 1,00 0, ,2 x I Nunit 2 x I Nunit A 1, x I Nunit 107 Sprawdzić na tabliczce znamionowej silnika. Sprawdzić na tabliczce znamionowej silnika. Wartość fabryczna dotyczy silnika 4-biegunowego. Sprawdzić na tabliczce znamionowej silnika. Sprawdzić na tabliczce znamionowej silnika. Maksymalny prąd silnika = nieużywane 1 = w użyciu = zacisk we/wy 1 = magistrala komunikacyjna 2 = panel Funkcja Start = opadanie 1 = start w biegu Funkcja Stop = wybieg 1 = opadanie Minimalna częstotliwość Maksymalna częstotliwość Wybór częstotliwości zadawanej dla miejsca zdalnego sterowania 1 Tab. : Parametry szybkiej konfiguracji 0,00 P3.2 Hz 0, P ,00 Hz 0,00/60, Minimalna częstotliwość zadawana Maksymalna częstotliwość zadawana 1 = prędkości zadawane 0 2 = panel 3 = magistrala komunikacyjna 4 = AI1 = AI2 6 = P 7 = AI1 + AI2 8 = potencjometr silnika 9 = ciąg impulsów/ koder Tel. +38 (0) Faks +38 (0)

18 MONITOROWANIE I PARAMETRY VACON 23 P3.4 P3. P3.6 P3.7 P4.2 P4.3 P6.1 P6. P14.1 P17.2 Prędkość zadawana 0 Prędkość zadawana 1 Prędkość zadawana 2 Prędkość zadawana 3 Czas przyspieszania 1 Czas hamowania 1 Zakres sygnałów AI1 Zakres sygnału AI2 Automatyczne zerowanie Ukrywanie parametrów Tab. : Parametry szybkiej konfiguracji P3.1 P3.2 Hz, P3.1 P3.2 Hz 10,00 10 P3.1 P3.2 Hz 1, P3.1 P3.2 Hz 20, ,1 3000,0 s 3, ,1 3000,0 s 3, Prędkość zadawana 0 jest używana jako częstotliwość zadawana przy P3.3 = 1 Uruchamianie przez wejścia cyfrowe Uruchamianie przez wejścia cyfrowe Uruchamianie przez wejścia cyfrowe Czas przyspieszania od 0 Hz do częstotliwości maksymalnej Czas hamowania od częstotliwości maksymalnej do 0 Hz 0 = 0 100% 1 = 20% 100% 20% jest równe minimalnemu poziomowi sygnału 2 V. 0 = 0 100% 1 = % 20% jest równe minimalnemu poziomowi sygnału 2 V lub 4 ma = wyłączone 1 = włączone = wszystkie parametry widoczne 1 = widoczna tylko grupa parametrów szybkiej konfiguracji Całodobowa pomoc techniczna: +38 (0)

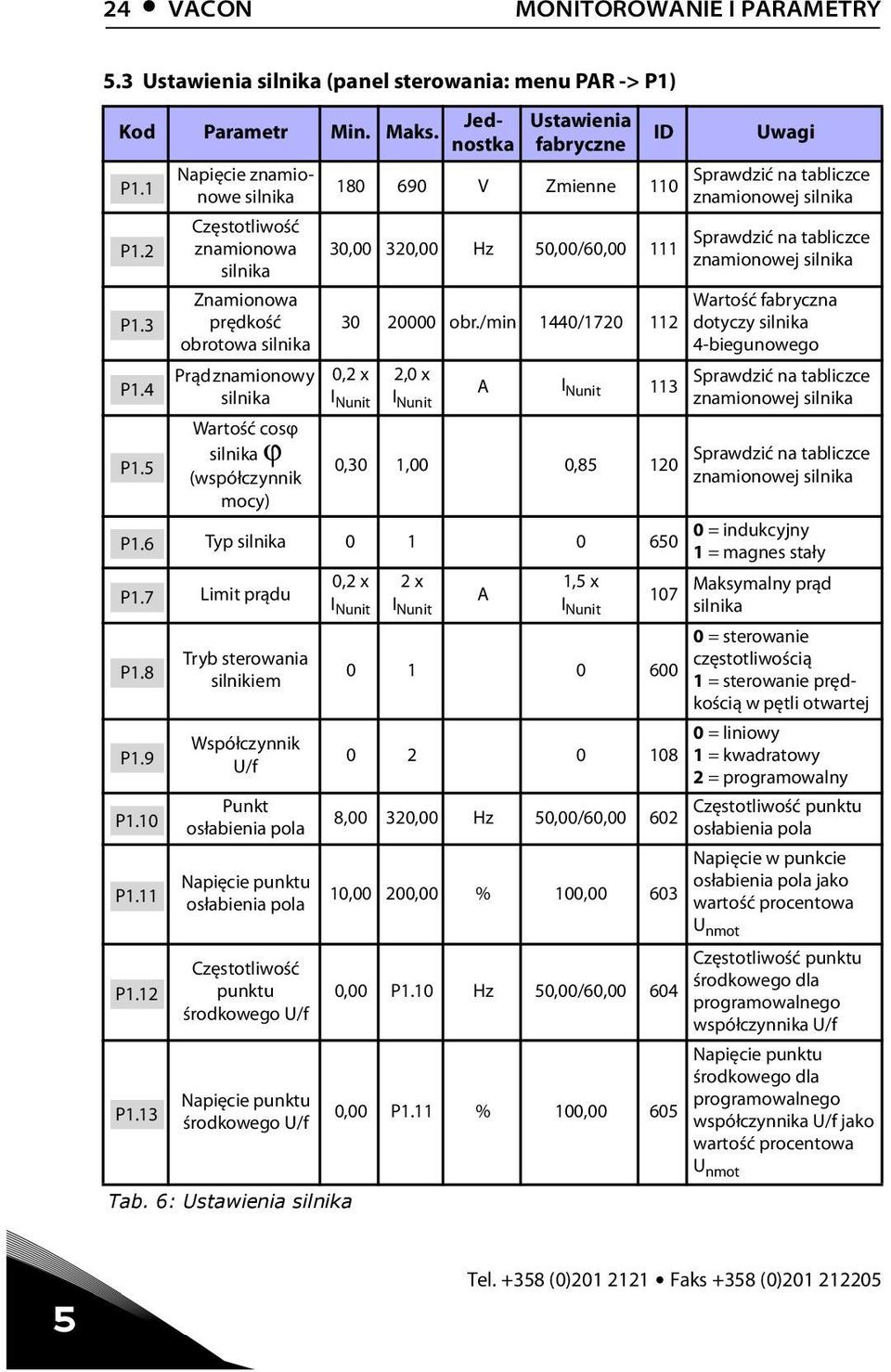

19 24 VACON MONITOROWANIE I PARAMETRY.3 silnika (panel sterowania: menu PAR -> P1) P1.1 P1.2 P1.3 P1.4 P1. P1.6 P1.7 P1.8 P1.9 P1.10 P1.11 P1.12 P1.13 Napięcie znamionowe silnika Częstotliwość znamionowa silnika Znamionowa prędkość obrotowa silnika Prąd znamionowy silnika Wartość cosφ silnika ϕ (współczynnik mocy) V Zmienne ,00 320,00 Hz 0,00/60, obr./min 1440/ ,2 x I Nunit 2,0 x I Nunit A I Nunit 113 0,30 1,00 0,8 120 Sprawdzić na tabliczce znamionowej silnika Sprawdzić na tabliczce znamionowej silnika Wartość fabryczna dotyczy silnika 4-biegunowego Sprawdzić na tabliczce znamionowej silnika Sprawdzić na tabliczce znamionowej silnika Typ silnika = indukcyjny 1 = magnes stały Limit prądu Tryb sterowania silnikiem Współczynnik U/f Punkt osłabienia pola Napięcie punktu osłabienia pola Częstotliwość punktu środkowego U/f Napięcie punktu środkowego U/f 0,2 x I Nunit Tab. 6: silnika 2 x I Nunit A ,00 320,00 Hz 0,00/60, ,00 200,00 % 100, ,00 P1.10 Hz 0,00/60, ,00 P1.11 % 100, , x Maksymalny prąd 107 I Nunit silnika 0 = sterowanie częstotliwością 1 = sterowanie prędkością w pętli otwartej 0 = liniowy 1 = kwadratowy 2 = programowalny Częstotliwość punktu osłabienia pola Napięcie w punkcie osłabienia pola jako wartość procentowa U nmot Częstotliwość punktu środkowego dla programowalnego współczynnika U/f Napięcie punktu środkowego dla programowalnego współczynnika U/f jako wartość procentowa U nmot Tel. +38 (0) Faks +38 (0)

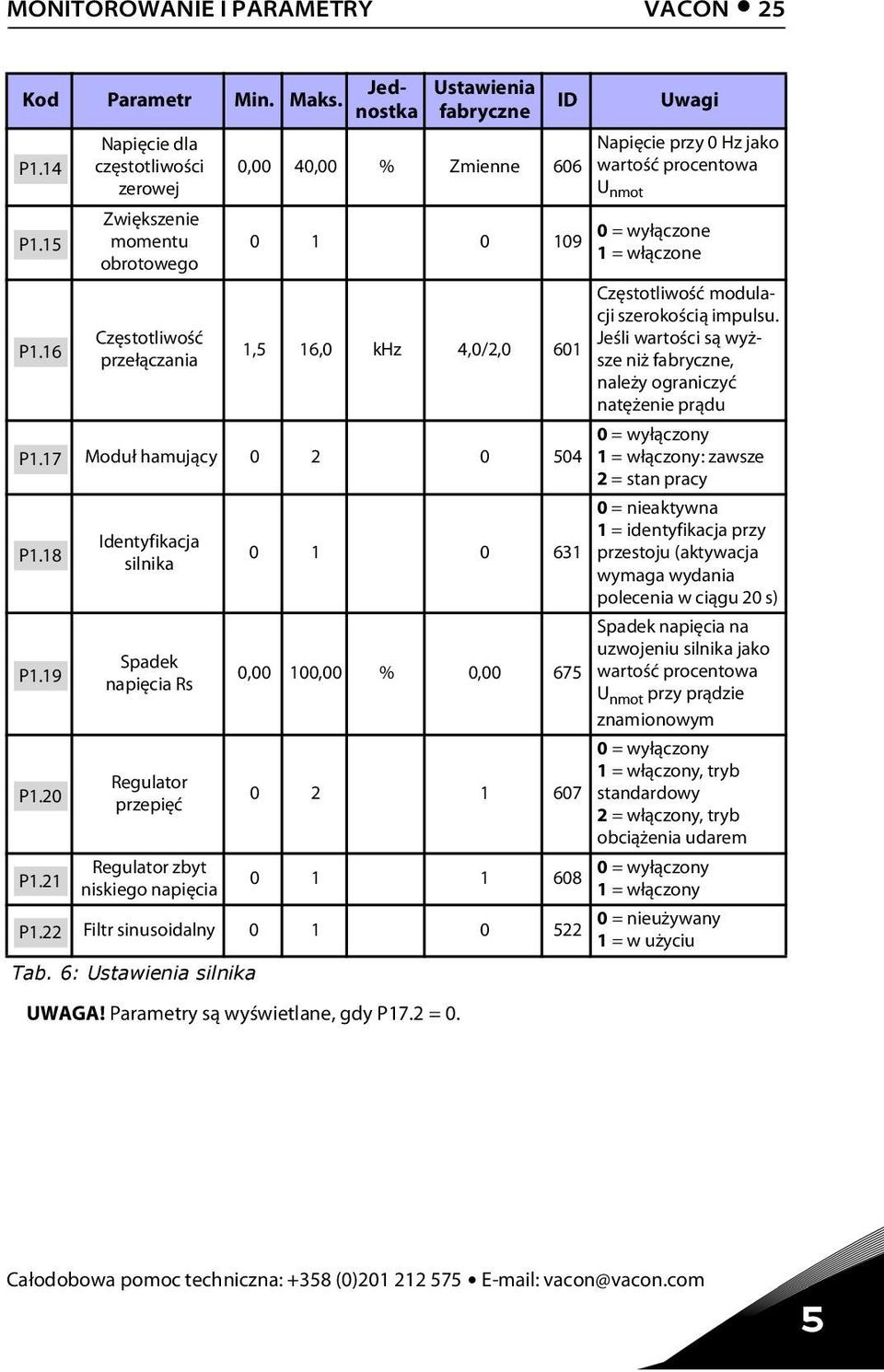

20 MONITOROWANIE I PARAMETRY VACON 2 P1.14 P1.1 P1.16 P1.17 P1.18 P1.19 P1.20 P1.21 Napięcie dla częstotliwości zerowej Zwiększenie momentu obrotowego Częstotliwość przełączania 0,00 40,00 % Zmienne 606 UWAGA! Parametry są wyświetlane, gdy P17.2 = 0. Napięcie przy 0 Hz jako wartość procentowa U nmot = wyłączone 1 = włączone 1, 16,0 khz 4,0/2,0 601 Moduł hamujący Identyfikacja silnika Spadek napięcia Rs Regulator przepięć Regulator zbyt niskiego napięcia ,00 100,00 % 0, Częstotliwość modulacji szerokością impulsu. Jeśli wartości są wyższe niż, należy ograniczyć natężenie prądu 0 = wyłączony 1 = włączony: zawsze 2 = stan pracy 0 = nieaktywna 1 = identyfikacja przy przestoju (aktywacja wymaga wydania polecenia w ciągu 20 s) Spadek napięcia na uzwojeniu silnika jako wartość procentowa U nmot przy prądzie znamionowym 0 = wyłączony 1 = włączony, tryb standardowy 2 = włączony, tryb obciążenia udarem = wyłączony 1 = włączony P1.22 Filtr sinusoidalny = nieużywany 1 = w użyciu Tab. 6: silnika Całodobowa pomoc techniczna: +38 (0)

21 26 VACON MONITOROWANIE I PARAMETRY.4 funkcji Start/Stop (panel sterowania: menu PAR -> P2) P2.1 P2.2 P2.3 P2.4 Wybór miejsca zdalnego sterowania = zaciski we/wy 1 = magistrala komunikacyjna 2 = panel Funkcja Start = opadanie 1 = start w biegu Funkcja Stop = wybieg 1 = opadanie Logika we/ wy funkcji Start/Stop Sterowanie Sterowanie we/wy we/wy sygnał 1 sygnał 2 0 Do przodu Do tyłu 1 Do przodu Odwrócony (brzeg) Stop 2 Do przodu Do tyłu (brzeg) (brzeg) 3 Start Do tyłu 4 Start (brzeg) Do tyłu P2. Lokalne/zdalne P2.6 P2.7 P2.8 Kierunek sterowania z panelu Przycisk Stop panelu Wybór miejsca zdalnego sterowania 2 Tab. 7: funkcji Start/Stop = sterowanie zdalne 1 = sterowanie lokalne 0 = do przodu 1 = do tyłu 0 = tylko panel sterowania 1 = zawsze 0 = zaciski we/wy 1 = magistrala komunikacyjna 2 = panel Tel. +38 (0) Faks +38 (0)

22 MONITOROWANIE I PARAMETRY VACON 27. Częstotliwości zadawane (panel sterowania: menu PAR -> P3) P3.1 P3.2 P3.3 P3.4 P3. P3.6 P3.7 P3.8 P3.9 P3.10 P3.11 P3.12 P3.13 Minimalna częstotliwość Maksymalna częstotliwość Wybór częstotliwości zadawanej dla miejsca zdalnego s terowania 1 Prędkość zadawana 0 Prędkość zadawana 1 Prędkość zadawana 2 Prędkość zadawana 3 Prędkość zadawana 4 Prędkość zadawana Prędkość zadawana 6 Prędkość zadawana 7 Wybór częstotliwości zadawanej dla miejsca zdalnego sterowania 2 Opadanie potencjometru silnika UWAGA! Parametry są wyświetlane, gdy P17.2 = 0. 0,00 P3.2 Hz 0, P ,00 Hz 0,00/ 60, = AI = AI2 1 = prędkości zadawane 0 2 = panel 3 = magistrala komunikacyjna 6 = P 7 = AI1 + AI2 8 = potencjometr silnika 9 = ciąg impulsów/koder Prędkość zadawana 0 jest P3.1 P3.2 Hz, używana jako częstotliwość zadawana przy P3.3 = 1 Uruchamianie przez wejścia P3.1 P3.2 Hz 10,00 10 cyfrowe Uruchamianie przez wejścia P3.1 P3.2 Hz 1, cyfrowe Uruchamianie przez wejścia P3.1 P3.2 Hz 20, cyfrowe Uruchamianie przez wejścia P3.1 P3.2 Hz 2, cyfrowe Uruchamianie przez wejścia P3.1 P3.2 Hz 30, cyfrowe Uruchamianie przez wejścia P3.1 P3.2 Hz 40, cyfrowe Uruchamianie przez wejścia P3.1 P3.2 Hz 0, cyfrowe Jak parametr P3.3 Współczynnik odchylenia 1 0 Hz/s 331 prędkości 0 = brak zerowania Zerowanie 1 = zerowanie po zatrzymaniu P3.14 potencjometru = zerowanie po wyłączeniu silnika zasilania Tab. 8: Częstotliwości zadawane Całodobowa pomoc techniczna: +38 (0)

23 28 VACON MONITOROWANIE I PARAMETRY.6 Konfiguracja ramp i hamulców (panel sterowania: menu PAR -> P4) P4.1 P4.2 P4.3 P4.4 P4. P4.6 P4.7 Kształt opadania S Czas przyspieszania 1 Czas hamowania 1 Kształt opadania S 2 Czas przyspieszania 2 Czas hamowania 2 Hamowanie strumieniem 0,0 10,0 s 0,0 00 0,1 3000,0 s 3, ,1 3000,0 s 3, ,0 10,0 s 0,0 01 0,1 3000,0 s 10,0 02 0,1 3000,0 s 10, = liniowy >0 = czas opadania po krzywej S 0 = wyłączone 1 = hamowanie 2 = moduł hamujący 3 = tryb pełny P4.8 Prąd hamowania strumieniowego 0, x I Nunit 2,0 x I Nunit A I Nunit 19 P4.9 Prąd hamowania prądem stałym 0,3 x I Nunit Określa prąd wprowadzany do silnika 2,0 x I A I Nunit 07 Nunit podczas hamowania prądem stałym. P4.10 Czas zatrzymania prądem stałym 0,00 600,00 s 0,00 08 Określa, czy hamowanie jest włączone czy też wyłączone, oraz czas hamowania hamulca prądu stałego podczas zatrzymywania silnika. 0 = nieaktywny P4.11 Częstotliwość zatrzymania prądem stałym 0,10 10,00 Hz 1,0 1 Częstotliwość wyjściowa, przy której następuje zadziałanie hamowania prądem stałym. Tab. 9: Konfiguracja ramp i hamulców Tel. +38 (0) Faks +38 (0)

24 MONITOROWANIE I PARAMETRY VACON 29 P4.12 Czas uruchomienia prądem stałym Zewnętrzny hamulec: limit prądu otwierania/zamykania 0,00 600,00 s 0, = nieaktywny P4.13 P4.14 P4.1 P4.16 P4.17 P4.18 P4.19 Próg częstotliwości przyspieszenia 2 Próg częstotliwości hamowania 2 Zewnętrzny hamulec: opóźnienie otwarcia Zewnętrzny hamulec: limit częstotliwości otwierania Zewnętrzny hamulec: limit częstotliwości zamykania Zewnętrzny hamulec: limit częstotliwości zamykania do tyłu 0.00 P3.2 Hz 0, ,00 = wyłączony 0,00 P3.2 Hz 0, ,00 = wyłączony 0,00 320,00 s 0, ,00 P3.2 Hz 1,0 13 0,00 P3.2 Hz 1, ,00 P3.2 Hz 1, ,0 200,0 % 20,0 18 Tab. 9: Konfiguracja ramp i hamulców Całodobowa pomoc techniczna: +38 (0)

25 30 VACON MONITOROWANIE I PARAMETRY.7 Wejścia cyfrowe (panel sterowania: menu PAR -> P) P.1 Sygnał we/wy sterowania = nieużywany 1 = DI1 2 = DI2 3 = DI3 4 = DI4 = DI 6 = DI6 P.2 Sygnał we/wy sterowania Jak dla parametru.1 P.3 Do tyłu Jak dla parametru.1 P.4 P. Zamknięcie przy zewnętrznej usterce Otwarcie przy zewnętrznej usterce Jak dla parametru Jak dla parametru.1 P.6 Zerowanie usterki Jak dla parametru.1 P.7 Włączenie pracy Jak dla parametru.1 P.8 P.9 P.10 P.11 P.12 P.13 P.14 Prędkość zadawana B0 Prędkość zadawana B1 Prędkość zadawana B2 Wybór czasu opadania 2 Potencjometr silnika w górę Potencjometr silnika w dół Miejsce zdalnego sterowania 2 Częstotliwość zadawana miejsca zdalnego P.1 sterowania 2 Tab. 10: Wejścia cyfrowe Jak dla parametru Jak dla parametru Jak dla parametru Jak dla parametru Jak dla parametru Jak dla parametru Włącza miejsce sterowania 2. Jak dla parametru.1 Włącza miejsce sterowania 2. Patrz parametr.1 Tel. +38 (0) Faks +38 (0)

26 MONITOROWANIE I PARAMETRY VACON 31 P.16 P.17 Wartość zadana P 2 Podgrzewanie silnika aktywne Tab. 10: Wejścia cyfrowe Wejścia analogowe (panel sterowania: menu PAR -> P6) P6.1 P6.2 P6.3 P6.4 P6. P6.6 P6.7 Zakres sygnałów AI Włącza wartość zadawaną 2. Jak dla parametru.1 Włącza podgrzewanie silnika (prąd stały) w stanie Stop, gdy parametr tej funkcji jest ustawiony na wartość 2. Jak dla parametru.1 0 = 0 100% ( 0 10 V) 1 = % (2 10 V) AI1, niestandardowe minimum 0,00 = brak skalowania -100,00 100,00 % 0, min. AI1, niestandardowe -100,00 300,00 % 100, maksimum Czas filtrowania AI1 Zakres sygnału AI2 100,00 = brak skalowania maks. 0,0 10,0 s 0, = brak filtrowania = 0 10 V/0 20 ma 1 = 2 10 V/4 20 ma AI2, niestandardowe minimum 0,00 = brak skalowania -100,00 100,00 % 0, min. AI2, niestandardowe -100,00 300,00 % 100, maksimum 100,00 = brak skalowania maks. Czas P6.8 0,0 10,0 s 0, = brak filtrowania filtrowania AI2 Tab. 11: Wejścia analogowe Całodobowa pomoc techniczna: +38 (0)

27 32 VACON MONITOROWANIE I PARAMETRY.9 Ciąg impulsów/koder (panel sterowania: menu PAR -> P7) P7.1 P7.2 P7.3 P7.4 P7. P7.6 P7.7 Minimalna częstotliwość impulsów Maksymalna częstotliwość impulsów Częstotliwość zadawana przy minimalnej częstotliwości impulsów Częstotliwość zadawana przy maksymalnej częstotliwości impulsów Kierunek kodera Impulsy/ obrót kodera Konfiguracja wejść DI i DI Hz , Hz ,00 P3.2 Hz 0, ,00 P3.2 Hz 0,00/60, Tab. 12: Ciąg impulsów/koder impulsy/ obr Częstotliwość impulsów powinna być interpretowana jako sygnał 0%. Częstotliwość impulsów powinna być interpretowana jako sygnał 100%. Częstotliwość jest równa 0%, jeśli jest używana jako częstotliwość zadawana. Częstotliwość jest równa 100%, jeśli jest używana jako częstotliwość zadawana. 0 = wyłączony 1 = włączony/normalny 2 = włączony/odwrócony Liczba impulsów kodera na obrót. Używane tylko do skalowania wartości monitorowanej obr./min kodera. 0 = DI i DI6 są dostępne dla zwykłych wejść cyfrowych 1 = DI6 jest dostępne dla ciągu impulsów 2 = DI i DI6 są dostępne dla trybu częstotliwości kodera Tel. +38 (0) Faks +38 (0)
