system QUADRA LED system PRIMA LED system BASE LED system RODIA system CANOS

Transkrypt

1 system QUADRA LED system PRIMA LED system BASE LED system RODIA system CANOS Rodzina opraw downlight jest dobrym przykładem rozwijania się silnych tendencji w obszarze zastosowań modułów LED. Nowoczesne, funkcjonalne, trwałe i wysoce energooszczędne systemy oświetleniowe z oferty ES-SYSTEM sprostają wszelkim wymogom nowoczesnego oświetlenia. The downlight luminaire family is a good example of the strong tendencies, which are currently evolving in the area of LED - module applications. These modern, functional, durable and very energy-efficient lighting systems which are part of the ES-SYSTEM offered assortment are sure to meet all the requirements of modern lighting.

2 SYSTEM PRIMA LED Klasyczne oprawy typu downlight zaprojektowane zostały z myślą o estetyce i dużej funkcjonalności. Cechuje je trwałość, niezawodność oraz wysokie parametry techniczne, dlatego też po wprowadzeniu niewielkich zmian projektowych i zastosowaniu nowych źródeł światła wzrosła ich atrakcyjność i funkcjonalność. Daje to architektom nowe możliwości w projektowaniu i aranżacji wnętrz. Classic downlight-type luminaires have been designed to ensure both aesthetics and great functionality. They are characterized by durability, reliability and excellent technical parameters, which is why the introduction of minor design alterations combined with the use of new light sources succeeds in increasing their attractiveness and functionality. This gives architects new possibilities in interior structuring and design. Hotel Andels, Kraków Kampus, Brno

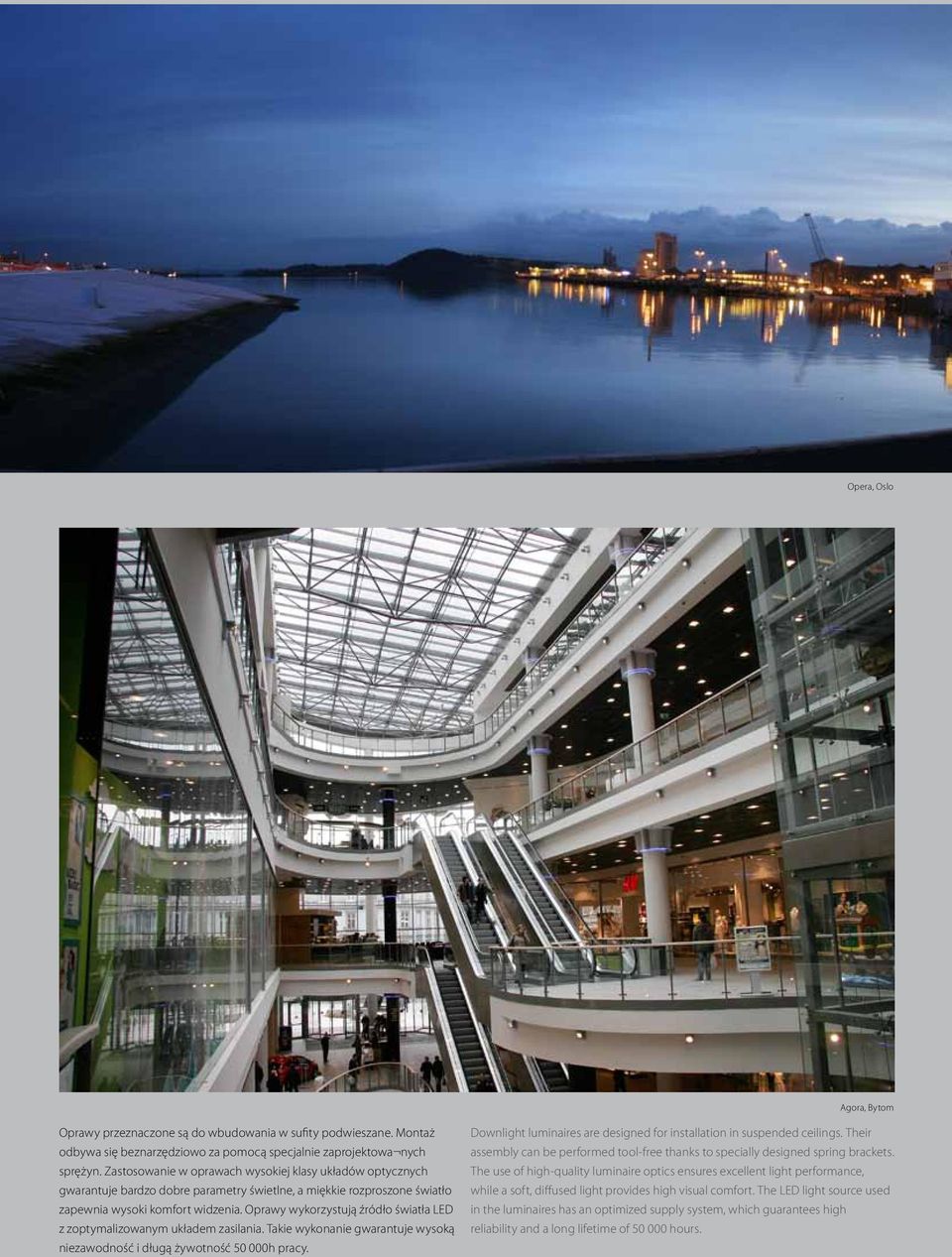

3 Nowatorskie rozwiązanie stropu podwieszanego. OBUDOWA: profil aluminiowy anodowany lub lakierowany, zamknięty dyfuzorem mikropryzmatycznym. ŹRÓDŁO: wysokowydajne diody LED, trwałość eksploatacyjna h pracy, SDCM 3. MONTAŻ: za pomocą typowych uchwytów do stropu podwieszanego. PRZEZNACZENIE: dedykowane do obiektów o szczególnych wymaganiach estetycznych i miejsc o niskich przestrzeniach między stropowych. TECHNOLOGIA 3S: save money, save energy,. SYSTEM PRIMA LED 20 SYSTEM PRIMA LED Opera, Oslo Agora, Bytom Oprawy przeznaczone są do wbudowania w sufity podwieszane. Montaż odbywa się beznarzędziowo za pomocą specjalnie zaprojektowa nych sprężyn. Zastosowanie w oprawach wysokiej klasy układów optycznych gwarantuje bardzo dobre parametry świetlne, a miękkie rozproszone światło zapewnia wysoki komfort widzenia. Oprawy wykorzystują źródło światła LED z zoptymalizowanym układem zasilania. Takie wykonanie gwarantuje wysoką niezawodność i długą żywotność h pracy. Downlight luminaires are designed for installation in suspended ceilings. Their assembly can be performed tool-free thanks to specially designed spring brackets. The use of high-quality luminaire optics ensures excellent light performance, while a soft, diffused light provides high visual comfort. The LED light source used in the luminaires has an optimized supply system, which guarantees high reliability and a long lifetime of hours.

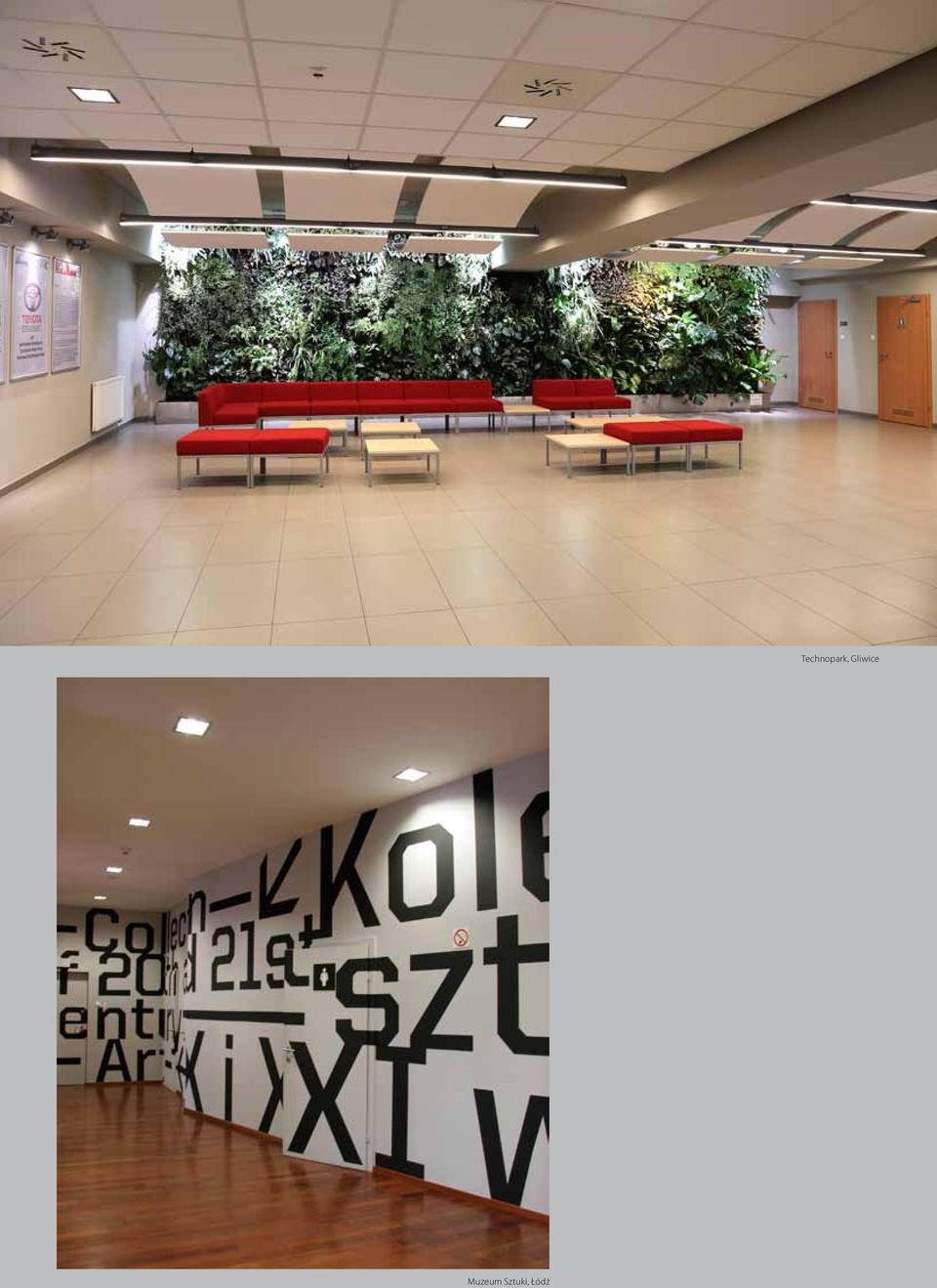

4 Muzeum Sztuki, Łódź Technopark, Gliwice

5 system QUADRA LED Оświetlenie wnętrzowe Indoor lighting Oprawa do montażu w stropie. OBUDOWA: odbłyśnik z blachy aluminiowej, matowej MIRO zamknięty dyfuzorem opalowym, ramka aluminiowa, lakierowana proszkowo ŹRÓDŁO: diody LED, trwałość eksploatacyjna h pracy, CRI >80, SDCM 3 ZASILACZ: umieszczony poza oprawą, połączenie z oprawą na stałe przewodem o długości l=0,5m PRZEZNACZENIE: oświetlenie ogólne pomieszczeń i ciągów komunikacyjnych w budynkach użyteczności publicznej, hotelach, galeriach handlowych TECHNOLOGIA 3S: save money, save energy, Light fixture for ceiling recessed installation. BODY: high quality matt aluminium MIRO reflector, opal diffuser and cast aluminium frim LIGHT SOURCE: hrs. service life LED module with integrated electronic LED driver, CRI>80, SDCM 3 POWER SUPPLY: remote, fixed with 0.5m-long cable USE: general lighting for offices, halls and corridors in public and commercial facilities 3xS TECHNOLOGY: save money, save energy, 20 Ra 57080?? DK.LED 10L30K LED 3000K > lm 11W 1, ?? DK.LED 10L40K LED 4000K > lm 11W 1, ?? DK.LED 20L30K LED 3000K > lm 22W 1, ?? DK.LED 20L40K LED 4000K > lm 22W 1, ?. 0- ON/OFF, 6-DALI/ES DIM η = 100% C0 - C180 C90 - C270 cd/klm ? 1-BIAŁY / WHITE, 2-SZARY MATOWY / SATIN MATT GRAY x50x30 0,5m x205

6 system PRIMA LED Оświetlenie wnętrzowe Indoor lighting Oprawa do montażu w stropie. OBUDOWA: plastikowy pierścień w kolorze białym, dyfuzor opalowy z tworzywa, odbłyśnik aluminiowy lakierowany na biało ŹRÓDŁO: diody LED, trwałość eksploatacyjna h pracy, SDCM 3 ZASILACZ: umieszczony poza oprawą, połączenie z oprawą na stałe przewodem o długości l=0,5m PRZEZNACZENIE: oświetlenie ogólne pomieszczeń i ciągów komunikacyjnych w budynkach użyteczności publicznej, hotelach, galeriach handlowych TECHNOLOGIA 3S: save money, save energy, Light fixture for ceiling recessed installation. BODY: aluminium reflector, opal diffuser of PMMA, plastic ring LIGHT SOURCE: hrs. service life LED module with integrated electronic LED driver, CRI>80, SDCM 3 POWER SUPPLY: remote, fixed with 0.5m-long cable USE: general lighting for halls and corridors in public and commercial facilities 3xS TECHNOLOGY: save energy,, save money 44 Ra 57120?1 DW.LED 10L30K LED 3000K >80 900lm 11W 1, ?1 DW.LED 10L40K LED 4000K > lm 11W 1, ?1 DW.LED 20L30K LED 3000K > lm 22W 1, ?1 DW.LED 20L40K LED 4000K > lm 22W 1, η = 100% C0 - C180 C90 - C270 cd/klm ?. 0- ON/OFF, 6-DALI/ES DIM l=0,5m 123 Ø 227

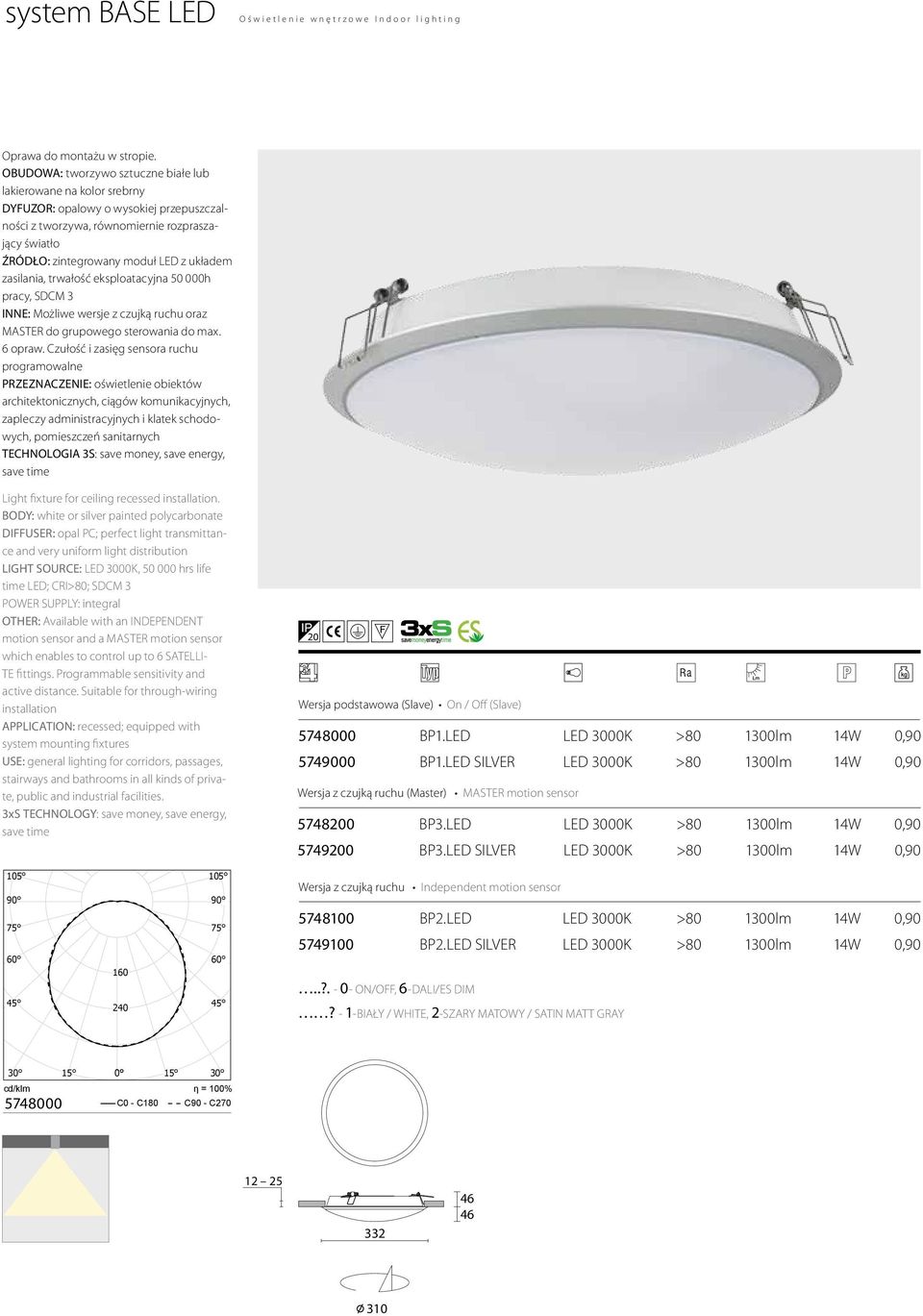

7 system BASE LED Оświetlenie wnętrzowe Indoor lighting Oprawa do montażu w stropie. OBUDOWA: tworzywo sztuczne białe lub lakierowane na kolor srebrny DYFUZOR: opalowy o wysokiej przepuszczalności z tworzywa, równomiernie rozpraszający światło ŹRÓDŁO: zintegrowany moduł LED z układem zasilania, trwałość eksploatacyjna h pracy, SDCM 3 INNE: Możliwe wersje z czujką ruchu oraz MASTER do grupowego sterowania do max. 6 opraw. Czułość i zasięg sensora ruchu programowalne PRZEZNACZENIE: oświetlenie obiektów architektonicznych, ciągów komunikacyjnych, zapleczy administracyjnych i klatek schodowych, pomieszczeń sanitarnych TECHNOLOGIA 3S: save money, save energy, Light fixture for ceiling recessed installation. BODY: white or silver painted polycarbonate DIFFUSER: opal PC; perfect light transmittance and very uniform light distribution LIGHT SOURCE: LED 3000K, hrs life time LED; CRI>80; SDCM 3 POWER SUPPLY: integral OTHER: Available with an INDEPENDENT motion sensor and a MASTER motion sensor which enables to control up to 6 SATELLI- TE fittings. Programmable sensitivity and active distance. Suitable for through-wiring installation APPLICATION: recessed; equipped with system mounting fixtures USE: general lighting for corridors, passages, stairways and bathrooms in all kinds of private, public and industrial facilities. 3xS TECHNOLOGY: save money, save energy, 20 Ra Wersja podstawowa (Slave) On / Off (Slave) BP1.LED LED 3000K > lm 14W 0, BP1.LED SILVER LED 3000K > lm 14W 0,90 Wersja z czujką ruchu (Master) MASTER motion sensor BP3.LED LED 3000K > lm 14W 0, BP3.LED SILVER LED 3000K > lm 14W 0, Wersja z czujką ruchu Independent motion sensor BP2.LED LED 3000K > lm 14W 0, BP2.LED SILVER LED 3000K > lm 14W 0,90..? ON/OFF, 6-DALI/ES DIM? - 1-BIAŁY / WHITE, 2-SZARY MATOWY / SATIN MATT GRAY cd/klm η = 100% C0 - C180 C90 - C

8 L N system RODIA Оświetlenie wnętrzowe Indoor lighting Oprawa do montażu w stropie podwieszanym modułowym lub kartonowo-gipsowym. OBUDOWA: z odlewu aluminiowego ODBŁYŚNIK: z błyszczącej blachy aluminiowej DYFUZOR: opalowy ŹRÓDŁO: zintegrowany moduł LED z układem zasilania, trwałość eksploatacyjna godzin pracy, CRI >80, SDCM 3 PRZEZNACZENIE: oświetlenie ogólne pomieszczeń i ciągów komunikacyjnych w budynkach użyteczności publicznej, hotelach, galeriach handlowych TECHNOLOGIA 3xS: save money, save energy, General purpose downlight luminaire for recessed installation in modular and false ceilings. BODY: cast aluminium, white ring REFLECTOR: specular, high purity aluminium MIRO DIFFUSER: opal PMMA LIGHT SOURCE: hrs. service life LED module with integrated electronic LED driver, CRI>80, SDCM 3 USE: general lighting for offices, corridors and staircases in public, commercial and hospitality facilities 3xS TECHNOLOGY: save money, save energy, 20 Ra 57180?1 RD190.LED LED 3000K > lm 39W 1, ?1 RD190.LED LED 4000K > lm 39W 1, ?1 RD190.LED LED 3000K > lm 51W 1, ?1 RD190.LED LED 4000K > lm 51W 1,80...?. 0-ON/OFF, 6- DALI/ES DIM η = 100% C0 - C180 C90 - C270 cd/klm x83x ,5m Ø 175

9 system CANOS Оświetlenie wnętrzowe Indoor lighting Oprawa do montażu w stropie podwieszanym modułowym lub kartonowo-gipsowym. OBUDOWA: blacha stalowa ODBŁYŚNIK: błyszczący DYFUZOR: opalowy ŹRÓDŁO: zintegrowany moduł LED z układem zasilania, trwałość eksploatacyjna godzin pracy, CRI>80, SDCM 3 PRZEZNACZENIE: oświetlenie ogólne pomieszczeń i ciągów komunikacyjnych w budynkach użyteczności publicznej, hotelach, galeriach handlowych TECHNOLOGIA 3xS: save money, save energy, General purpose downlight luminaire for recessed installation in in modular and false ceilings. BODY: steel and aluminium, white ring REFLECTOR: smooth, high purity aluminium MIRO DIFFUSER: opal PMMA LIGHT SOURCE: hrs. service life LED module with integrated electronic LED driver, CRI>80, SDCM 3 USE: general lighting for offices, corridors and staircases in public, commercial and hospitality facilities 3xS TECHNOLOGY: save money, save energy, 20 Ra CAN190.LED LED 3000K > lm 21W 1, CAN190.LED LED 4000K > lm 21W 1, cd/klm η = 100% C0 - C180 C90 - C Ø 175

10 ES-SYSTEM S.A. ul. Przemysłowa 2, KRAKÓW, POLAND tel , fax ODDZIAŁ GDAŃSK GDAŃSK ul. Biała 1 tel. (58) , fax (58) gdansk@essystem.pl ODDZIAŁ ŁÓDŹ ŁÓDŹ ul. Legionów 93/95 tel. (42) , fax (42) lodz@essystem.pl ODDZIAŁ MAZURY GIŻYCKO ul. Olsztyńska 2 tel. (87) , fax (87) mazury@essystem.pl ODDZIAŁ POZNAŃ POZNAŃ ul. Niezłomnych 1a tel. (61) , fax (61) poznan@essystem.pl ODDZIAŁ RZESZÓW RZESZÓW ul. Spichlerzowa 42 tel. (17) , fax (17) rzeszow@essystem.pl ODDZIAŁ ŚLĄSK GLIWICE ul. Wincentego Pola 16 tel. (32) , fax (32) slask@essystem.pl ODDZIAŁ WARSZAWA WARSZAWA ul. Jagiellońska 78 tel. (22) do 35, fax (22) warszawa@essystem.pl ODDZIAŁ WROCŁAW WROCŁAW ul. Kobierzycka 18 tel. (71) , fax (71) wroclaw@essystem.pl App Store Wygląd produktów może nieznacznie odbiegać od zdjęć i rysunków prezentowanych w niniejszym katalogu. ES-SYSTEM zastrzega sobie prawo wycofania produktów z niniejszego katalogu lub zmiany ich parametrów. The product appearance may slightly differ from the pictures and drawings presented in this catalog. ES-SYSTEM reserves the right to withdraw any products from this directory or changing their parameters.
