1 Spis treści Spis treści...1 Uwaga dotycząca użytkowania...2 Informacje dotyczące bezpieczeństwa... 2 Środki ostrożności...3 Ostrzeżenia dotyczące ochrony oczu..5 Właściwości produktu...5 Wprowadzenie...6 Omówienie zawartości opakowania...6 Omówienie produktu...7 Główny rozdział... 7 Panel sterowania... 8 Połączenia wejścia/wyjścia... 9 Pilot zdalnego sterowania Instalacja...11 Podłączanie projektora...11 Podłączenie do komputera/notebooka. 11 Podłączenie do źródeł video Włączanie/wyłączanie zasilania projektora...13 Włączanie zasilania projektora Wyłączanie zasilania projektora Wskaźnik ostrzeżeń Regulacja projektowanego obrazu...15 Regulacja wysokości projektora Regulacja ostrości projektora Regulacja rozmiaru projektowanego obrazu Elementy sterowania użytkownika.18 Panel sterowania i pilot zdalnego sterowania...18 Panel sterowania Pilot zdalnego sterowania Menu ekranowe...24 Posługiwanie się projektorem Drzewo menu OBRAZ OBRAZ Zaawansowane WYŚWIETLANIE WYŚWIETLANIE 3D USTAWIENIA USTAWIENIA Sygnał (RGB) USTAWIENIA Zabezpieczenie USTAWIENIA Zaawansowane USTAWIENIA Sieć OPCJE OPCJE Zaawansowane OPCJE Ustawienia lampy Dodatki...48 Rozwiązywanie problemów...48 Wymiana lampy...53 Tryby zgodności...55 Zgodność komputera Zgodność video Lista funkcji komend RS232 i protokołów...57 Przydział pinów RS Lista funkcji protokołu RS Instalacja przy montażu sufitowym...62 Ogólnoświatowe biura Optoma...63 Uwagi związane z przepisami i bezpieczeństwem Polski

2 Uwaga dotycząca użytkowania Informacje dotyczące bezpieczeństwa Symbol błyskawicy zakończonej strzałką w obrębie trójkąta równobocznego, ma ostrzegać użytkownika o obecności nieizolowanego niebezpiecznego napięcia w obrębie obudowy produktu, o takiej wartości, że może ono spowodować porażenie prądem elektrycznym osób. Znak wykrzyknika w obrębie trójkąta równobocznego, sygnalizuje użytkownikowi obecność w towarzyszącej urządzeniu literaturze, ważnych operacji i instrukcji konserwacyjnych (obsługa). OSTRZEŻENIE: W CELU ZMNIEJSZENIA RYZYKA POŻARU LUB PORAŻENIA PRĄDEM, NIE NALEŻY NARAŻAĆ TEGO URZĄDZENIA NA ODDZIAŁYWANIE DESZCZU LUB WILGOCI. WEWNĄTRZ OBUDOWY ZNAJDUJĄ SIĘ ELEMENTY BĘDĄCE POD NIEBEZPIECZNYM, WYSOKIM NAPIĘCIEM. NIE NALEŻY OTWIERAĆ OBUDOWY. NAPRAWĘ MOŻNA POWIERZYĆ WYŁĄCZNIE WYKWALIFIKOWANEMU PERSONELOWI. Ograniczenia emisji klasy B To urządzenie cyfrowe klasy B, spełnia wszelkie wymagania kanadyjskich przepisów dotyczących urządzeń powodujących zakłócenia. Ważne instrukcje dotyczące bezpieczeństwa 1. Nie należy blokować szczelin wentylacyjnych. Aby zapewnić właściwe działanie projektora i zabezpieczyć go przed przegrzaniem zaleca się ustawienie jego instalację w miejscu, gdzie nie będzie blokowana wentylacja. Przykładowo, nie należy umieszczać projektora na zatłoczonym stoliku do kawy, sofie, łóżku, itd. Nie należy ustawiać projektora w zamkniętych miejscach, takich jak biblioteczka lub szafka, gdzie utrudniony jest przepływ powietrza. 2. Nie należy używać projektora w pobliżu wody lub w miejscach wilgotnych. W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. 3. Nie należy instalować w pobliżu źródeł ciepła, takich jak grzejniki, podgrzewacze, piece lub inne urządzenia, włącznie ze wzmacniaczami, które wytwarzają ciepło. 4. Czyszczenie należy wykonywać wyłącznie suchą szmatką. 5. Należy stosować wyłącznie dodatki/akcesoria zalecane przez producenta. 6. Nie należy używać urządzenia uszkodzonego fizycznie lub przerobionego. Uszkodzenie fizyczne/nadużycie może mieć miejsce po (ale nie tylko): Upuszczeniu urządzenia. Uszkodzeniu przewodu zasilacza lub wtyki. Wylaniu płynu do projektora. Narażeniu projektora na oddziaływanie deszczu lub wilgoci. Upuszczeniu czegoś na projektor lub poluzowaniu elementów w jego wnętrzu. Nie należy próbować naprawiać tego urządzenia samodzielnie. Otwieranie lub zdejmowanie pokryw, może narazić użytkownika na niebezpieczne napięcia lub inne niebezpieczeństwa. Przed wysłaniem urządzenia do naprawy należy skontaktować się z firmą Optoma. 7. Nie należy dopuścić do przedostania się do projektora obiektów lub płynów. Mogą one dotknąć do miejsc pod niebezpiecznym napięciem i spowodować pożar lub porażenie prądem. 8. Oznaczenia dotyczące bezpieczeństwa znajdują się na obudowie projektora. 9. Urządzenie może naprawiać wyłącznie odpowiedni personel serwisu. Polski 2

3 Uwaga dotycząca użytkowania Środki ostrożności Po osiągnięciu końca żywotności lampy, projektor nie włączy się, do czasu wymiany modułu lampy. Aby wymienić lampę należy wykonać procedury wymienione w części Wymiana lampy na stronach Należy stosować się do wszystkich ostrzeżeń, środków ostrożności i zaleceń dotyczących konserwacji, zamieszczonych w tym podręczniku. Ostrzeżenie- Nie wolno zaglądać w obiektyw projektora, gdy włączona jest lampa. Jasne światło może spowodować obrażenia i uszkodzić wzrok. Ostrzeżenie- W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego projektora na oddziaływanie deszczu lub wilgoci. Ostrzeżenie- Nie należy otwierać, ani rozmontowywać tego projektora, gdyż może to spowodować porażenie prądem elektrycznym. Ostrzeżenie- Podczas wymiany lampy należy zaczekać na ochłodzenie urządzenia. Należy wykonać instrukcje opisane na stronach Ostrzeżenie- Projektor ten może sam wykrywać cykl żywotności lampy. Po wyświetleniu komunikatów z ostrzeżeniem należy wymienić lampę. Ostrzeżenie- Po wymianie modułu lampy (patrz, strona 47) należy wyzerować funkcję Kasuj licznik lampy z menu ekranowego Opcje Ustawienia lampy. Ostrzeżenie- Po wyłączeniu projektora, a przed odłączeniem zasilania należy sprawdzić, czy został zakończony cykl chłodzenia. Należy zaczekać 90 sekund na ochłodzenie projektora. Ostrzeżenie- Nie należy zakładać pokrywy obiektywu podczas działania projektora. Ostrzeżenie- Gdy zbliża się koniec żywotności lampy, na ekranie wyświetlany jest komunikat Ostrzeżenie o lampie: Przekroczony czas żywotności lampy.. Należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym w celu jak najszybszej wymiany lampy. Ostrzeżenie- Nie należy zaglądać w promień lasera pilota zdalnego sterowania i kierować promienia w oczy innych osób. Wskaźnik laserowy może spowodować trwałe uszkodzenie wzroku. 3 Polski

4 Uwaga dotycząca użytkowania Należy: Przed czyszczeniem produktu wyłączyć urządzenie i odłączyć wtyczkę zasilania z gniazda zasilania prądem zmiennym. Do czyszczenia obudowy wyświetlacza należy stosować miękką, suchą szmatkę zwilżoną w łagodnym detergencie. Jeśli produkt nie będzie używany przez dłuższy czas należy odłączyć go od gniazda prądu zmiennego. Nie należy: Blokować szczelin i otworów wentylacyjnych urządzenia. Stosować do czyszczenia środków czyszczących o własnościach ściernych, wosków lub rozpuszczalników. Używać produktu w następujących warunkach: - W miejscach ekstremalnie gorących, zimnych lub wilgotnych. Należy upewnić się, czy temperatura pomieszczenia mieści się w granicach 5-35 C. Wilgotność względna 5-35 C, 80% (maks.), bez kondensacji. - W miejscach, w których może wystąpić nadmierne zapylenie i zabrudzenie. - W pobliżu jakichkolwiek urządzeń, które generują silne pole magnetyczne. - W bezpośrednim świetle słonecznym. Polski 4

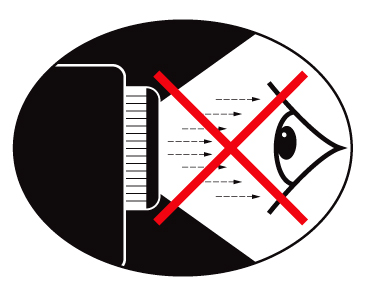

5 Uwaga dotycząca użytkowania Ostrzeżenia dotyczące ochrony oczu Należy unikać bezpośredniego patrzenia/zaglądania w wiązkę projektora. O ile to możliwie należy stawać tyłem do wiązki. Podczas stosowania projektora w klasach szkolnych, należy zwrócić uwagę uczniom, aby nie patrzyli na wiązkę światła, gdy poproszą o wskazanie czegoś na ekranie. Aby zminimalizować zużycie prądu przez lampę, należy w celu zmniejszenia poziomu światła otoczenia, stosować zasłony w pomieszczeniu projekcji. Właściwości produktu Natywna rozdzielczość XGA (1024 x 768)/ Natywna rozdzielczość WXGA (1280 x 800) Zgodność z HD - Obsługa 1080p Loop through w monitorze obsługuje tylko złącze wejścia VGA1-In/SCART/ YPbPr. Pętla wyjścia monitora VGA (działa w trybie wstrzymania > 1W) Technologia BrilliantColor TM Listawa zabezpieczenia i blokada Kensington Sterowanie RS232 Natychmiastowe wyłączenie Wbudowane głośniki Obsługa sieci 5 Polski

6 Wprowadzenie Omówienie zawartości opakowania Rozpakuj i sprawdź zawartość opakowania, aby upewnić się, że znajdują si ę w nim wszystkie wymienione poniżej części. Jeśli czegokolwiek brakuje, należy skontaktować się z najbliższym punktem serwisowym. Projektor z pokrywą obiektywu Przewód zasilający 1,8m Kabel VGA 1,8m Z powodu różnych zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. 2 x baterie AAA Dokumentacja: Podręcznik użytkownika Karta gwarancyjna Karta szybkiego uruchomienia Karta WEEE (wyłącznie dla EMEA) Pilot zdalnego sterowania na podczerwień Polski 6

7 Omówienie produktu Główny rozdział Wprowadzenie Strumień powietrza 1. Panel sterowania 2. Pierścień ostrości 3. Głośnik 4. Nóżki regulacji nachylenia 5. Obiektyw 6. Odbiorniki podczerwieni 7. Połączenia wejścia/ wyjścia 8. Gniazdo zasilania 9. Listwa zabezpieczenia 10. Wentylacja (wejście) 11. Wentylacja (wyjście) 7 Polski

8 Wprowadzenie Panel sterowania LAMP SOURCE TEMP 5 MENU POWER/STANDBY HELP Źródło 2. Enter 3. Resynchronizacja 4. Odbiorniki podczerwieni 5. Dioda LED temperatury 6. Pomoc 7. Cztery kierunkowe przyciski wyboru 8. Klawisz włączenia/ wstrzymania i LED 9. Korekcja Keystone 10. Menu 11. Dioda LED lampy Polski 8

9 Wprowadzenie 1 2 Połączenia wejścia/wyjścia RJ-45 USB HDMI VGA-OUT VGA1-IN / SCART / YPbPr S-VIDEO VIDEO RS-232 AUDIO1-IN (VGA1/VGA2) VGA2-IN / YPbPr MIC AUDIO 2-IN (S-VIDEO/VIDEO) 12V OUT L R AUDIO OUT 12V OUT Wyjście 12V Loop through w monitorze obsługuje tylko złącze wejścia VGA1-In/SCART/ YPbPr. 1. Złącze sieciowe RJ Złącze USB (Połączenie z komputerem PC dla funkcji zdalnej myszy) 3. Złącze HDMI 4. Złącze wyjścia VGA (Wyjście loop-through monitora) 5. Złącze wejścia VGA1-In /SCART/YPbPr (Analogowy sygnał PC/Wejście wideo komponentowego/hdtv/ YPbPr/SCART) 6. Złącze wejścia S-Video 7. Złącze wejścia Composite Video 8. Złącze RS-232 (typu DIN 3-pin) 9. Złącze wejścia audio 1 (3,5 mm gniazdo mini jack) (dla VGA1/VGA2) 10. Złącze zależne od wyzwalacza 12V (12V, 750 ma) 11. Listwa zabezpieczenia 12. Złącze wyjścia audio (3,5 mm gniazdo mini jack) 13. Port blokady Kensington 14. Złącze RCA wejścia audio 2 (Prawy i Lewy)(dla S-Video/ Video) 15. Złącze wejścia mikrofonu 16. Złącze wejścia VGA2-In /YPbPr (Analogowy sygnał PC/ Wejście komponetowe wideo/hdtv/ypbpr) 17. Gniazdo zasilania 9 Polski

10 Wprowadzenie Pilot zdalnego sterowania Wskaźnik LED 2. Zasilanie Wł/Wył 3. Cztery kierunkowe przyciski wyboru 4. Kliknięcie prawym przyciskiem myszy 5. Strona w górę 6. Resynchronizacja 7. Strona w dół 8. Głośność +/- 9. Trzy wymiary 10. Wyciszenie AV 11. Video 12. Sterowanie PC/Mysz 13. Kliknięcie lewym przyciskiem myszy 14. Enter/Pomoc 15. Źródło 16. Keystone +/- 17. Menu 18. Jasność 19. HDMI 20. S-Video 21. Keypad numeryczny (do wprowadzania hasła) 22. Zatrzymaj 23. VGA Polski 10

11 E62405SP R RJ-45 MOLEX m o l e x USB HDMI VGA-OUT VGA1-IN / SCART / YPbPr VGA2-IN / YPbPr S-VIDEO MIC L VIDEO RS-232 AUDIO 2-IN (S-VIDEO/VIDEO) R AUDIO OUT 12V OUT Instalacja Podłączanie projektora Podłączenie do komputera/notebooka Wyjście +12V AUDIO1-IN (VGA1/VGA2) Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. (*) Akcesoria opcjonalne Wyjście audio 1... Przewód zasilający 2... *Kabel sieciowy 3...*Kabel USB 4...*Kabel DVI/HDMI 5... Kabel VGA 6... *Kabel RS *Kabel wejścia audio 8...*Kabel wejścia VGA 9...*Kabel wyjścia audio 11 Polski

12 E62405SP R RJ-45 USB HDMI VGA-OUT VGA1-IN / SCART / YPbPr VGA2-IN / YPbPr S-VIDEO MIC L VIDEO RS-232 AUDIO 2-IN (S-VIDEO/VIDEO) R AUDIO1-IN (VGA1/VGA2) AUDIO OUT 12V OUT Instalacja Podłączenie do źródeł video Odtwarzacz DVD, przystawka multimedialna, odbiornik HDTV Wyjście S-Video Wyjście Composite Video 5 3 Wyjście +12V 1 9 Wyjście audio Ze względu na różnice zastosowań w każdym kraju, w niektórych regionach mogą być dostarczane inne akcesoria. (*) Akcesoria opcjonalne Przewód zasilający 2...*Kabel HDMI 3... *Kabel mikrofonu 4... *Adapter SCART/VGA 5... Kabel VGA 6... *Kabel S-Video 7...*Kabel Composite Video 8... *Gnaizdo kabla audio/rca 9... *Adapter 15-pinowe do 3 RCA Component/HDTV *Kabel Component 3 RCA *Kabel audio RCA/RCA Polski 12

13 Instalacja (*) Gdy tryb mocy (wstrzymania) ustawiony jest na Eko, VGA, przejście audio i RS-232 zostaną zdezaktywowane gdy projektor będzie znajdował się w trybie wstrzymania. Włączanie/wyłączanie zasilania projektora Włączanie zasilania projektora 1. Zdejmij pokrywę obiektywu. 2. Podłącz pewnie przewód zasilający i kabel sygnałowy. Po podłączeniu, dioda LED Włączenie/ wstrzymanie zmieni kolor na bursztynowy. 3. Włącz lampę naciskając przycisk na projektorze lub na pilocie. Dioda LED Włączenie/Wstrzymanie zmieni kolor na zielony. Przez około 10 sekund wyświetlany będzie ekran startowy. Podczas pierwszego użycia projektora, pojawi się polecenie wybrania preferowanego języka i trybu oszczędzania energii. 4. Włącz i podłącz źródło wyświetlania na ekranie (komputer, notebook, odtwarzacz video, itd). Projector automatycznie wykryje źródło. Jeśli nie wykryje, naciśnij przycisk menu i przejdź do OPCJE. Upewnij się, że Blokada źródła jest ustawiona na Wył. Przy podłączeniu w tym samym czasie wielu źródeł, do przełączania pomiędzy wejściami należy użyć przycisku Źródło w panelu sterowania lub bezpośrednich przycisków źródła pilota zdalnego sterowania. 2 WŁĄCZENIE/WSTRZYMANIE LAMP SOURCE TEMP MENU POWER/STANDBY HELP Najpierw należy włączyć projektor, a następnie wybrać źródła sygnałów. 1 Pokrywa obiektywu 13 Polski

14 Instalacja Wyłączanie zasilania projektora 1. Naciśnij przycisk na pilocie zdalnego sterowania lub w panelu sterowania w celu wyłączenia projektora. Na ekranie pojawi się następujący komunikat. Jeśli pojawiają się tego rodzaju problemy z projektorem skontaktuj się z najbliższym punktem serwisowym. Dalsze informacje znajdują się na stronach Polski 14 Naciśnij ponownie przycisk w celu potwierdzenia, w przeciwnym razie po 15 sekundach komunikat zniknie samoistnie. Po drugim naciśnięciu przycisku, projektor wyświetli licznik odliczania czasu i wykona zamknięcie. 2. Wentylatory chłodzące będą kontynuować działanie przez około 10 sekund w celu wykonania cyklu chłodzenia, a dioda LED Włączenie/Wstrzymanie zacznie migać zielonym światłem. Gdy dioda LED Włączenie/Wstrzymanie zacznie świecić stałym bursztynowym światłem oznacza to, że projektor przeszedł do trybu wstrzymania. Aby z powrotem włączyć projektor, należy zaczekać do zakończenia przez projektor cyklu chłodzenia i przejścia do trybu oczekiwania. W trybie oczekiwania, wystarczy nacisnąć przycisk, aby ponownie uruchomić projektor. 3. Odłącz przewód zasilający z gniazda zasilania i od projektora. 4. Nie należy włączać projektora natychmiast po wykonaniu procedury wyłączenia zasilania. Wskaźnik ostrzeżeń Po pojawieniu się wskaźników ostrzeżenia (patrz poniżej), projektor zostanie automatycznie wyłączony: Wskaźnik Lampa zmieni kolor na czerwony, a wskaźnik Włączenie/Wstrzymanie zacznie migać bursztynowym światłem. Wskaźnik Temperatura zmieni kolor na czerwony, a wskaźnik Włączenie/Wstrzymanie zacznie migać bursztynowym światłem. Oznacza to przegrzanie projektora. W normalnych warunkach, projektor można ponownie włączyć. Wskaźnik LED Temperatura zmieni kolor na czerwony, a wskaźnik Włączenie/Wstrzymanie zacznie migać bursztynowym światłem. Odłącz przewód zasilający od projektora, zaczekaj 30 sekund i spróbuj ponownie. Jeśli wskaźnik ostrzeżenia zaświeci się ponownie, skontaktuj się z najbliższym punktem serwisowym w celu uzyskania pomocy.

15 Instalacja Regulacja projektowanego obrazu Regulacja wysokości projektora Projektor jest wyposażony w nóżki podnoszenia, do regulacji wysokości obrazu. 1. Zlokalizuj nóżkę regulacji, pod projektorem. 2. Obróć cztery regulowane pokrętła przeciwnie w kierunku przeciwnym do wskazówek zegara w celu podniesienia projektora lub zgodnie z kierunkiem wskazówek zegara w celu obniżenia projektora.w razie potrzeby powtórz tę procedurę z pozostałyminóżkami. Nóżki regulacji nachylenia Pierścień do regulacji nachylenia 15 Polski

16 Instalacja Regulacja ostrości projektora Aby wyregulować ostrość obrazu, obracaj pokrętłem ostrości aż do uzyskania czystego obrazu. Serie XGA: Projektor uzyskuje ostrość w odległości od 1,64 do 12,46 stóp (0,5 do 3,8 metrów). Serie WXGA: Projektor uzyskuje ostrość w odległości od 1,64 do 11,15 stóp (0,5 do 3,4 metrów). Pierścień ostrości Regulacja rozmiaru projektowanego obrazu Serie XGA: Rozmiar obrazu do projekcji od 39,3 do 300,0 (1,0 do 7,6 metrów). Serie WXGA: Rozmiar obrazu do projekcji od 44,6 do 300,0 (1,1 do 7,6 metrów). Widok z góry Ekran Ekran (S) Odległość projekcji (D) Wysokość Przekątna Ekran Ekran (W) Szerokość Widok z boku Wyrównanie (Hd) Odległość projekcji (D) Polski 16

17 Instalacja XGA Długość Rozmiar ekranu S x W Odległość projekcji (D) przekątnej (cal) Wyrównanie (Hd) (m) (stopa) (m) (stopa) rozmiar ekranu 4:3 Szerokość Wysokość Szerokość Wysokość szerokość tele szerokość tele (m) (stopa) 40,00 0,81 0,61 2,66 2,00 0,50 0,50 1,64 1,64 0,09 0,30 60,00 1,22 0,91 4,00 2,98 0,80 0,80 2,62 2,62 0,14 0,45 70,00 1,42 1,07 4,66 3,51 0,90 0,90 2,95 2,95 0,16 0,53 80,00 1,63 1,22 5,35 4,00 1,00 1,00 3,28 3,28 0,18 0,60 90,00 1,83 1,37 6,00 4,49 1,10 1,10 3,61 3,61 0,21 0,67 100,00 2,03 1,52 6,66 4,99 1,30 1,30 4,26 4,26 0,23 0,75 120,00 2,44 1,83 8,00 6,00 1,50 1,50 4,92 4,92 0,27 0,90 150,00 3,05 2,29 10,00 7,51 1,90 1,90 6,23 6,23 0,34 1,13 180,00 3,66 2,74 12,00 8,99 2,30 2,30 7,54 7,54 0,41 1,35 250,00 5,08 3,81 16,66 12,50 3,20 3,20 10,50 10,50 0,57 1,87 300,00 6,10 4,57 20,01 14,99 3,80 3,80 12,46 12,46 0,69 2,25 Ta tabela pełni wyłącznie rolę odniesienia dla użytkownika. WXGA Długość Rozmiar ekranu S x W Odległość projekcji (D) przekątnej (cal) Wyrównanie (Hd) (m) (stopa) (m) (stopa) rozmiar ekranu 16:10 Szerokość Wysokość Szerokość Wysokość szerokość tele szerokość tele (m) (stopa) 40,00 0,86 0,54 2,82 1,77 0,40 0,40 1,31 1,31 0,07 0,22 60,00 1,29 0,81 4,23 2,66 0,70 0,70 2,30 2,30 0,10 0,33 70,00 1,51 0,94 4,95 3,08 0,80 0,80 2,62 2,62 0,12 0,38 80,00 1,72 1,08 5,64 3,54 0,90 0,90 2,95 2,95 0,13 0,44 90,00 1,94 1,21 6,36 3,97 1,00 1,00 3,28 3,28 0,15 0,49 100,00 2,15 1,35 7,05 4,43 1,10 1,10 3,61 3,61 0,17 0,55 120,00 2,58 1,62 8,46 5,31 1,30 1,30 4,26 4,26 0,20 0,66 150,00 3,23 2,02 10,59 6,63 1,70 1,70 5,58 5,58 0,25 0,82 180,00 3,88 2,42 12,73 7,94 2,00 2,00 6,56 6,56 0,30 0,98 250,00 5,38 3,37 17,65 11,05 2,80 2,80 9,18 9,18 0,42 1,37 300,00 6,46 4,04 21,19 13,25 3,40 3,40 11,15 11,15 0,50 1,64 Ta tabela pełni wyłącznie rolę odniesienia dla użytkownika. 17 Polski

18 Elementy sterowania użytkownika Panel sterowania i pilot zdalnego sterowania Panel sterowania LAMP SOURCE TEMP MENU POWER/STANDBY HELP Stosowanie panela sterowania Zasilanie Resynchronizacja Enter Źródło Menu Cztery kierunkowe przyciski wyboru Keystone Sprawdź informacje w części Włączanie/wyłączanie zasilania projektora na stronach Automatyczna synchronizacja projektora ze źródłem wejścia. Potwierdzenie wyboru elementu. Naciśnij Źródło, aby wybrać sygnał wejścia. Naciśnij Menu, aby uruchomić menu ekranowe (OSD). Aby zakończyć wyświetlanie OSD, ponownie naciśnij Menu. Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów. Użyj do regulacji zniekształcenia obrazu spowodowanego nachyleniem projektora. (±40 stopni) POMOC Menu pomocy (sprawdź na stronie 21). Dioda LED lampy Dioda LED temperatury Dioda LED Włączenie/ Wstrzymanie Wskazuje stan lampy projektora. Wskazuje stan temperatury projektora. Wskazanie stanu projektora. Polski 18

19 Elementy sterowania użytkownika Pilot zdalnego sterowania Stosowanie pilota zdalnego sterowania Zasilanie Lewy przycisk Sprawdź informacje w części Włączanie/ wyłączanie zasilania projektora na stronach Kliknięcie lewym przyciskiem myszy. Prawy przycisk Strona + Strona - Enter /Pomoc? Źródło Ponowna synchronizacja Cztery kierunkowe przyciski wyboru Keystone +/- Głośność +/- Jasność 3D Menu Kliknięcie prawym przyciskiem myszy. Użyj tego przycisku do przemieszczenia o stronę w górę. Użyj tego przycisku do przemieszczenia o stronę w dół. Potwierdzenie wyboru elementu.? Menu pomocy (sprawdź na stronie 21). Naciśnij Źródło, aby wybrać sygnał wejścia. Automatyczna synchronizacja projektora ze źródłem wejścia. Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów. Regulacja zniekształcenia obrazu spowodowanego nachyleniem projektora. Regulacja w celu zwiększenia/zmniejszenia głośności. Regulacja jasności obrazu. Naciśnij 3D, aby włączyć/wyłączyć menu OSD 3D. Naciśnij Menu, aby uruchomić menu ekranowe (OSD). Aby opuścić OSD, naciśnij ponownie Menu. 19 Polski

20 Elementy sterowania użytkownika Stosowanie pilota zdalnego sterowania HDMI Zatrzymaj Wyciszenie AV S-Video VGA Naciśnij HDMI w celu wyboru źródła HDMI. Naciśnij Zatrzymaj, aby zatrzymać obraz na ekranie. Naciśnij ponownie, aby odblokować. Tymaczasowe wyłączenie/włączenie audio i video. Naciśnij S-Video, aby wybrac źródło S-Video. Naciśnij VGA w celu wyboru źródeł VGA. Video Naciśnij Video" w celu wyboru źródła Composite video. Polski 20

21 Elementy sterowania użytkownika Używanie przycisku Pomoc Funkcja Pomoc umożliwia łatwe ustawienia i działanie. Wciśnij? klawisz na pilocie lub wciśnij klawisz POMOC na panelu kontrolnym aby otworzyć Menu Pomoc. 21 Polski

22 Elementy sterowania użytkownika Przycisk menu pomocy działa wyłącznie wtedy, gdy nie wykryte zostało żadne źródło wejścia. W celu uzyskania dalszych szczegółowych informacji, sprawdź część Rozwiązywanie problemów na stronach Jeśli wykryto źródło wejścia i naciśnięty zostanie przycisk pomocy, pojawią sięnastępujące strony pomagając w zdiagnozowaniu problemów. Polski 22

23 Elementy sterowania użytkownika 23 Polski

24 Elementy sterowania użytkownika Menu ekranowe Projektor posiada wielojęzyczne menu ekranowe (OSD), które umożliwiają wykonanie regulacji i zmianę różnych ustawień. Projektor automatycznie wykryje źródło. Posługiwanie się projektorem 1. Aby otworzyć menu OSD, naciśnij Menu na pilocie zdalnego sterowania lub w bloku przycisków projektora. 2. Po wyświetleniu OSD, użyj przycisków do wyboru dowolnego elementu w menu głównym. Podczas dokonywania wyboru na określonej stronie, naciśnij podmenu. lub Enter, aby przejść do 3. Użyj przycisków do wybrania wymaganego elementu i wyreguluj ustawienia przyciskiem. 4. Wybierz następny element do regulacji w podmenu i wyreguluj w sposób opisany powyżej. 5. Naciśnij Enter w celu potwierdzenia, po czym ekran powróci do menu głównego. 6. Aby zakończyć, ponownie naciśnij MENU. Menu OSD zostanie zamknięte, a projektor automatycznie zapisze nowe ustawienia. Menu główne Podmenu Ustawienia Polski 24

25 Elementy sterowania użytkownika Drzewo menu Main Menu OBRAZ Sub Menu Tryb wyświetlania Prezentacja / Jasny / Film / srgb / Tablica / Klasa / Użytkownika / 3D Jasność Kontrast Ostrość #1 Nasycenie #1 Odcień Zaawansowane Korekcja gamma Film / Wideo / Grafika / PC BrilliantColor 0~10 Temp. koloru Ciepłe / Średni / Zimne Kolor Wzmocn. czerwony / Wzmocn. zielony / Wzmocn. niebieski / Odchyl. czerwony / Odchyl. zielony / Odchyl. niebieski / Cyjan / Magenta / Żółty / Skasuj / Wyjście Przestrzeń barw AUTO / RGB / YUV Źródło wejścia VGA1 / VGA2 / Wideo / S-Video / HDMI Image AI Wł / Wył Wyjście WYŚWIETLANIE Format #2 4:3 / 16:9-l / 16:9-ll / Natywny / AUTO #3 4:3 / 16:9 / 16:10 / LBX / Natywny / AUTO Przytnij krawędzie 0~10 Powiększ 80%~200% Przesunięcie poziome -50 ~ +50 Przesunięcie pionowe -50 ~ +50 Trapez (pion) -40 ~ +40 Korekcja trapezu Wł / Wył 3D 3D Wył / Wł Odwrócona synch. 3D Wł / Wył #4 Wyjście USTAWIENIA Język English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk / Dansk / Polski / Suomi / Русский / ελληνικά / Magyar / Čeština / عربي / فارسی / / 简 / 日 / / / Türkçe / Việt #3 Typ ekranu 16:10 / 16:9 Projekcja Położenie menu Settings #5 Sygnał AUTOMATYCZNY Wł / Wył Faza (VGA) 0~31 Częstotliwość (VGA) -5~5 Pozycja poziom (VGA) -5~5 Pozycja pion (VGA) -5~5 Wyjście Zabezpieczenia Zabezpieczenia Wł / Wył Timer zabezpieczający Miesiąc / Dzień / Godzina Zmień hasło Wyjście 25 Polski

26 Elementy sterowania użytkownika Main Menu Sub Menu Settings USTAWIENIA ID projektora 0~99 Wycisz Wł / Wył #6 Głośność 0~10 Wejście audio Domyślne / AUDIO1 (Wejście na telefon) / AUDIO2 (RCAR/L) / Mikrofon Zaawansowane Logo Optoma / Użytkownika Przechwytywanie obrazu Ukryte napisy Wył / CC1 / CC2 Wyjście RS232 RS232 / Sieć Sieć Status sieci DHCP Adres IP Maska podsieci Brama DNS Zastosuj Tak / Nie Wyjście OPCJE Blokada źródła Wł / Wył Duża wysokość Wł / Wył Ukryj informacje Wł / Wył Blokuj klawisze Wł / Wył Kolor tła Czarny / Czerwony / Niebieski / Zielony / Biały Zaawansowane Włącz przy zasilaniu Wł / Wył Auto wyłączenie (min) 0~180 Wyłącznik czasowy (min) 0~995 Tryb zasilania (Czuwanie) Eko. / Aktywny Wyjście Ustawienia lampy Licznik lampy Info. o lampie Wł / Wył Tryb jasności Standardowy / Jasny Kasuj licznik lampy Tak / Nie Wyjście Skasuj Proszę wziąć pod uwagę, iż menu wyświetlane na ekranie (OSD) może się różnić w zależności od typu sygnału i modela projektora którego używasz. (#1) Nasycenie lub Odcień są obsługiwane wyłącznie w trybie Video. (#2) Wyłącznie dla XGA. (#3) Tylko dla modelu WXGA. W zależności od ustawień ekranu 16:9 lub 16:10. (#4) Funkcja Odwrócona synch. 3D jest dostępna wyłącznie przy włączonym trybie 3D. (#5) Sygnał jest obsługiwany wyłącznie dla analogowego sygnału VGA (RGB). (#6) Głośność mikrofonu może również być kontrolowana przez ustawienie głośności na menu ekranowym.. Polski 26

27 Elementy sterowania użytkownika OBRAZ Tryb wyświetlania Dostępnych jest wiele wstępnych ustawień fabrycznych, zoptymalizowanych dla różnych typów obrazów. Prezentacja: Dobre kolory i jasność z wejścia PC. Jasny: Maksymalna jasność z wejścia PC. Film: Do kina domowego. srgb: Standardowa dokładność kolorów. Tablica: Ten tryb należy wybrać w celu uzyskania optymalnych ustawień kolorów podczas projekcji na tablicy (zielona). Klasa: Ten tryb jest zalecany do projekcji w klasie szkolnej. Użytkownika: Ustawienia użytkownika. Trzy wymiary: Wszelkie dalsze regulacje wykonane przez użytkownika w trybie 3D, zostaną zapisane w tym trybie do dalszego używania. Jasność Regulacja jasności obrazu. Naciśnij w celu Naciśnij Kontrast przyciemnienia obrazu. w celu rozjaśnienia obrazu. Kontrast reguluje stopień różnicy pomiędzy najjaśniejszymi a najciemniejszymi obszarami obrazu. Naciśnij Naciśnij w celu zmniejszenia kontrastu. w celu zwiększenia kontrastu. 27 Polski

28 Elementy sterowania użytkownika Ostrość Regulacja ostrości obrazu. Naciśnij Naciśnij w celu zmniejszenia ostrości. w celu zwiększenia ostrości. Funkcje Nasycenie lub Odcień są obsługiwane wyłącznie w trybie Video. Nasycenie Zmiana obrazu video z czarno-białego do całkowicie nasyconych kolorów. Naciśnij Naciśnij w celu zmniejszenia nasycenia obrazu., aby zwiększyć nasycenie obrazu. Odcień Regulacja balansu kolorów czerwonego i zielonego. Naciśnij Naciśnij, aby zwiększyć ilość koloru zielonego obrazu., aby zwiększyć ilość koloru czerwonego obrazu. Polski 28

29 Elementy sterowania użytkownika OBRAZ Zaawansowane Korekcja gamma Ustawienie to umożliwia wybór tabeli korekcji gamma, z dokładnymi wartościami umożliwiającymi uzyskanie najlepszej jakości wejścia obrazu. Film: dla kina domowego. Video: dla źródła video lub TV. Grafika: dla źródeł obrazu. PC: dla źródła PC lub komputer. BrilliantColor Ten regulowany element wykorzystuje nowy algorytm przetwarzania kolorów i systemowe przetwarzanie w celu podwyższenia jasności przy jednoczesnym zapewnianiu realnych, bardziej żywych kolorów obrazu. Zakres regulacji wynosi 0 do 10. Jeśli preferowane jest większe uwydatnienie kolorów obrazu, regulację należy wykonać regulację w kierunku ustawienia maksymalnego. Dla uzyskania bardziej równego i naturalnego obrazu należy wykonać regulację w kierunku ustawienia minimalnego. Temp. koloru Po ustawieniu zimnej temperatury, obraz ma zabarwienie niebieskawe. (zimny obraz) Po ustawieniu ciepłej temperatury, obraz ma zabarwienie czerwonawe. (ciepły obraz) Kolor Wciśnij w następnym menu jak poniżej i następnie użyj lub aby wybrać pozycję. Red/Green/Blue/Cyan/Magenta/Yellow: Użyj lub aby wybrać kolory:czerwony, zielony, niebieski, cyjanowy, magnetę i żółty. Resetuj: Wybierz Tak, aby przywrócić ustawienia fabryczne dla regulacji koloru. 29 Polski

30 Elementy sterowania użytkownika Przestrzeń barw Wybierz odpowiedni typ matrycy kolorów spośród AUTO, RGB lub YUV. Źródło wejścia Użyj tej opcji do włączenia/wyłączenia źródeł wejścia. Naciśnij, aby przejść do podmenu i wybrać wymagane źródła. Naciśnij Enter, aby zakończyć wybór. Projektor nie będzie wyszukiwał wejść, których zaznaczenie zostało usunięte. Image AI Image AI poprawia kontrast zdjęcia poprzez optymalizację jasności lampy według zawartości zdjęcia. Wł: Zarządzanie dynamiką wyświetlenia zdjęcia jest aktywne i ma na celu zapewnienie jak największej przyjemności w oglądaniu dynamicznych filmów z odsłoniętym każdym, nawet najciemnijszym detalem, jaskrawy i jasny obraz przez cały czas wyświetlenia. Wył: Zarządzanie dynamiką wyświetlenia zdjęcia znajduje się w trybie czuwania. Polski 30

31 Elementy sterowania użytkownika WYŚWIETLANIE Format Użyj tej funkcji do wyboru wymaganego współczynnika proporcji. XGA 4:3: TTen format jest przeznaczony do źródeł wejścia :9-I: Ten format jest przeznaczony do źródeł wejścia 16x9, takich jak HDTV i DVD, rozszerzonych do telewizji szerokoekranowej. (576i/p) 16:9-II: Ten format jest przeznaczony do źródeł wejścia 16x9, takich jak HDTV i DVD, rozszerzonych do telewizji szerokoekranowej. (480i/p) Oryginalny: Ten format wyświetla oryginalny obraz bez skalowania. AUTO: Automatyczny wybór odpowiedniego formatu wyświetlania. Gdy wejście nastawione jest4:3, obraz wyświetlony jest w 4:3. Gdy wejście nastawione jest powyżej 16:9, obraz zostanie wyświetlony w 16:9-I. Współczynnik proporcji (wykryto źródło) Zmiana rozmiaru obrazu Model XGA 4: x 768 wyśrodkowany 16:9-I 16:9-II Oryginalny 1024 x 576 wyśrodkowany 854 x 480 wyśrodkowany Zmiana oryginalnego rozmiaru obrazu, zmienia powyższy opis, a nie rozdzielczość pikseli. 31 Polski

32 Elementy sterowania użytkownika WXGA 16:9 lub 16:10 zależą od ustawienia Typ ekranu. 4:3: Ten format jest przeznaczony do źródeł wejścia 4 x 3. 16:9: Ten format jest przeznaczony do źródeł wejścia 16 x 9, takich jak HDTV i DVD, rozszerzonych do telewizji szerokoekranowej. 16:10: Ten format jest przeznaczony do źródeł wejścia 16 x 10, takich jak szerokoekranowe laptopy. LBX: Ten format nie jest przeznaczony dla źródeł innych niż 16 x 9, letterbox oraz dla użytkowników, którzy wykorzystują zewnętrzny obiektyw 16 x 9 do wyświetlania w proporcji 2,35:1, przy pełnej rozdzielczości. Oryginalny: Ten format wyświetla oryginalny obraz bez skalowania. AUTO: Automatyczny wybór odpowiedniego formatu wyświetlania. Obraz 16:10 480i/p 576i/p 1080i/p 720p PC 4: x 800 wyśrodkowany 16: x 800 wyśrodkowany LBX Oryginalny 1280 x 960 wyśrodkowany, następnie wyświetlony obraz jest wyśrodkowany na 1280 x 800. Odwzorowanie wyśrodkowania 1:1. Wyświetl odwzorowanie wyśrodkowania 1:1 (960 x 540) 1280 x x 720 wyśrodkowany Odwzorowanie wyśrodkowania 1:1. Obraz 16:9 480i/p 576i/p 1080i/p 720p PC 4:3 960 x 720 center 16: x 720 center LBX Oryginalny 1280 x 960 wyśrodkowany, następnie wyświetlony obraz jest wyśrodkowany na 1280 x 720. Odwzorowanie wyśrodkowania 1:1. Wyświetl odwzorowanie wyśrodkowania 1:1 (960 x 540) 1280 x x 720 wyśrodkowany Odwzorowanie wyśrodkowania 1:1. Polski 32

33 Elementy sterowania użytkownika Każde I/O posiada inne ustawienia Przeskanuj. Przeskanuj i Powiększ nie mogą być włączone w tym samym czasie. Przeskanuj Funkcja Przeskanuj usuwa zakłócenia na obrazie video. Funkcja Przeskanuj usuwa zakłócenia kodowania video z krawędzi źródła video. Powiększ Naciśnij Naciśnij w celu zmniejszenia rozmiaru obrazu., aby powiększyć obraz na ekranie projekcji. Regulacja poz. Przesuwa projektowany obraz w poziomie. Regulacja pion. Przesuwa projektowany obraz w pionie. Trapez (pion) Naciśnij lub w celu regulacji pionowego zniekształcenia obrazu. Jeśli obraz ma kształt trapezoidalny, opcja ta pomoże w przywróceniu kształtu prostokątnego. Korekcja trapezu Umożliwia automatyczną korekcję pionowych zniekształceń obrazu. 33 Polski

34 Elementy sterowania użytkownika WYŚWIETLANIE 3D Funkcja Odwrócona synch. 3D jest dostępna wyłącznie przy włączonym trybie 3D. Kompatybilne źródło 3D, zawartość 3D i aktywne okulary przesłaniające 3D są niezbędne dla oglądania 3D. 3D Wybierz Włącz, aby przestawić tą pozycję jako pierwszą dla obrazów 3D. Odwrócona synch. 3D Wybierz opcję Wł., aby odwrócić lewą i prawą zawartość klatki. Wybierz opcję Wył. w celu uzyskania domyślnej zawartości klatki. Polski 34

35 Elementy sterowania użytkownika USTAWIENIA Opcje Tyłbiurko i Tył-sufit są używane z ekranem przezroczystym. Język Wybór wielojęzycznego menu OSD. Naciśnij lub w celu przejścia do podmenu, a następnie użyj przycisku lub przycisk w celu wyboru preferowanego języka. Naciśnij Enter, aby zakończyć wybór. Projekcja Przód-biurko To jest wybór domyślny. Obraz jest projektowany prosto na ekran. Tył-biurko Po wybraniu tej opcji, obraz będzie wyświetlany odwrotnie. Przód-sufit Po wybraniu tej opcji, obraz będzie wyświetlany górą w dół. 35 Polski

36 Elementy sterowania użytkownika Typ ekranu dostępny tylko dla WXGA. Tył-sufit Po wybraniu tej opcji, obraz będzie odwrócony górą w dół. Położenie menu Wybór położenia menu na wyświetlanym ekranie. Typ Ekranu Wybierz typ ekranu spośród 16:10 lub 16:9. ID projektora Definicję ID można ustawić w menu (zakres 0~99) i umożliwić indywidualne sterowanie projektorem przez użytkownika przez RS232. Kompletna lista komend RS232 znajduje się na stronie 58~61. Wycisz Wybierz Wł w celu włączenia wyciszenia. Wybierz Wył w celu wyłączenia wyciszenia. Polski 36

37 Elementy sterowania użytkownika USTAWIENIA Regulacja głośności może również kontrolować głośność mikrofonu. Głośność Naciśnij Naciśnij Wejście audio w celu zmniejszenia głośności. w celu zwiększenia głośności. Domyślne ustawienia audio są opisane na panelu tylnym projektora. Użyj tej opcji, aby ponownie przydzielić jedno z wejść audio (1 lub 2) do bieżącego źródła wejścia. Każde wejście audio może zostać przydzielone do więcej niż jednego źródła video. Audio 1: VGA 1 i VGA 2. Audio 2: S-Video/Video. MIC: (Brak domyślnego źródła wideo) RS232 RS232: Umożliwia sterowanie przez RS232 indywidualnym projektorem. (Ustawienie domyślne) Sieć: Umożliwia sterowanie projektorem przez przeglądarkę sieci web (Internet Explorer), z wykorzystaniem sieci. 37 Polski

38 Elementy sterowania użytkownika USTAWIENIA Sygnał (RGB) Opcja Sygnał jest obsługiwanawyłącznie dla analogowego sygnału VGA (RGB). Automatyczny Automatycznie wybiera sygnał. Jeśli użyjesz tej funkcji faza,składniki częstotliwości wyszarzą się, a jeśli sygnał nie jest automatyczny faza i składniki częstotliwości ukażą się jako manualne i zostaną zachowane przy następnym włączeniu projektora. Faza Synchronizuje taktowanie sygnału wyświetlania karty graficznej. Użyj tej funkcji do poprawienia niestabilnego lub migającego obrazu. Częstotliwość Zmienia częstotliwość wyświetlania danych w celu dopasowania częstotliwości karty graficznej komputera. Funkcję tą należy użyć wyłącznie wtedy, gdy obraz miga w pionei. Pozycja poziom Naciśnij Naciśnij w celu przesunięcia obrazu w lewo. w celu przesunięcia obrazu w prawo. Pozycja pion Naciśnij Naciśnij w celu przesunięcia obrazu w dół. w celu przesunięcia obrazu w górę. Polski 38

39 Elementy sterowania użytkownika USTAWIENIA Zabezpieczenie Zabezpieczenie Wł: Wybierz Wł, aby używać sprawdzania zabezpieczenia przy włączaniu projektora. Wył: Wybierz Wył, aby można było włączać projektor bez sprawdzania hasła. Domyślna wartość kodu hasła wynosi 1234 (pierwsze użycie). Timer zabezpieczający Użyj tej funkcji aby ustawić jak długo (Mięsiąc/Dzień/Godzina) projektor będzie używany. Gdy dany czas upłynie zostaniesz poproszony aby wprowadzić ponownie hasło. Zmień hasło Pierwsze użycie: 1. Naciśnij, aby ustawić hasło. 2. Hasło musi zawierać 4 cyfry. 3. Użyj przycisków numerycznych pilota zdalnego sterowania do wprowadzenia nowego hasła, a następnie naciśnij przycisk w celu potwierdzenia hasła. Zmiana hasła: 1. Naciśnij, aby wprowadzić stare hasło. 2. Użyj przycisku numerycznego do wprowadzenia aktualnego hasła, a następnie naciśnij w celu potwierdzenia. 3. Wprowadź nowe hasło (długość 4 cyfry) przyciskami numerycznymi pilota zdalnego sterowania, a następnie naciśnij w celu potwierdzenia. 39 Polski

40 Elementy sterowania użytkownika 4. Wprowadź ponownie nowe hasło i w celu potwierdzenia naciśnij. Po 3 krotnym wprowadzeniu nieprawidłowego hasła, projektor wyłączy się automatycznie. Jeśli hasło zostanie zapomniane należy skonataktować się z lokalnym biurem w celu uzyskania pomocy. Polski 40

41 Elementy sterowania użytkownika USTAWIENIA Zaawansowane Logo Użyj tej funkcji do ustawienia wymaganego ekranu startowego. Jeśli wykonane zostały zmiany, zostaną one wprowadzone przy następnym włączeniu zasilania projektora. Optoma: Domyślny ekran startowy. Użytkownika: Użycie zapamiętanego obrazu z funkcji Przechwytywanie obrazu. Dla udanego uchwycenia logo, proszę się upewnić, iż obraz na ekranie nie przewyższa natywnej rozdzielczości projektora(xga: 1024 x 768 lub WXGA: 1280 x 800). Przechwytywanie obrazu Naciśnij, aby natychmiast przechwycić zdjęcie obrazuaktualnie wyświetlanego na ekranie. Ukryte napisy Użyj tej funkcji aby ustawić pożądany ekran startowy. Jeśli zmiany zostaną dokonane, nabiorą one mocy za kolejnym włączeniem projektora. Wył: wybierz wył, aby wyłączyć funkcję ukrytych napisów. CC1: Język CC1: Amerykański angielski. CC2: Język CC2 (w zależności od kanału TV użytkwonika): Hiszpański, Francuski, Portugalski, Niemiecki, Duński. 41 Polski

42 Elementy sterowania użytkownika USTAWIENIA Sieć Status sieci Wyświetlanie stanu połączenia sieciowego. DHCP Użyj tej funkcji do wyboru wymaganego ekranu startowego. Przy zmianie ustawienia na inne, po opuszczeniu menu OSD, nowe ustawienie zacznie działać przy następnym otworzeniu. Wł: Automatyczne przydzielanie adresu IP projektorowi z zewnętrznego serwera DHCP. Wył: Ręczne przydzielanie adresu IP. Adres IP Wybór adresu IP. Maska podsieci Wybór maski podsieci. Brama Wybór domyślnej bramy sieci podłączonej do projektora. DNS Wybór numeru DNS. Zastosuj Naciśnij i wybierz Tak, aby zastosować wybór. Polski 42

43 Elementy sterowania użytkownika Jak korzystać z przeglądarki sieci web do sterowania projektorem 1. Włącz DHCP w celu umożliwienia automatyczego przydzielania IP przez serwer DHCP lub ręcznie wprowadź wymagane informacje sieciowe. 2. Następnie wybierz zastosowanie i naciśnij przycisk w celu dokończenia procesu konfiguracji. 3. Otwórz przeglądarkę sieci web i wpisz z ekranu OSD LAN, po czym na ekranie wyświetlone zostanie: Gdy używany jest adres IP projektora, nie można łączyć się z serwerem usługi. 4. Otwórz Panel sterowania w celu sterowania projekorem. Podczas tworzenia bezpośredniego połączenia pomiędzy komputerem a projektorem Czynność 1: Odszukaj adres IP ( ) w ustawieniach funkcji LAN projektora. 43 Polski

44 Elementy sterowania użytkownika Czynność 2: Wybierz zastosuj i naciśnij przycisk Enter, aby przesłać funkcję lub naciśnij przycisk menu w celu zakończenia. Czynność 3: Aby otworzyć Połączenia sieciowe, kliknijstart, kliknij Panel sterowania, klknij Sieć i połączenia z Internetem, a następnie kliknij Połączenia sieciowe. Kliknij połączenie do konfiguracji, a następnie w opcji Zadania sieciowe, kliknij Zmień ustawienia tego połączenia. Czynność 4: W zakładce Ogólne, w opcji To połączenie wykorzystuje następujące elementy, kliknij Protokół Internetowy (TCP/IP), a następnie kliknij Właściwości. Czynność 7: Pojawi się okno dialogowe Ustawienia siecio lokalnej (LAN), w polu Serwe proxy, usuń zaznaczenia okna opcjiużyj serwera proxy dla sieci LAN, a następnie kliknij dwukrotnie przycisk OK. Czynność 5: Kliknij Użyj następującego adresu IP i wpisz jak poniżej: 1) Adres IP: XXX 2) Maska podsieci: ) Domyślna brama: Czynność 8: Otwórz IE i wpisz adres IP w polu URL, a następnie naciśnij przycisk Enter. Pojawi się następująca strona sieci web: Czynność 6: Aby otworzyć Opcje internetowe, kliknij przeglądarkę sieci web IE, kliknij Opcje internetowe, kliknij zakładkę Połączenia i kliknij Ustawienia sieci LAN... Czynność 9: Otwórz Panel sterowania w celu sterowania projektorem. Polski 44

45 Elementy sterowania użytkownika OPCJE Blokada źródła Gdy filter kurzu zostanie zainstalowany, tryb wysokości zostanie włączony. Filtr kurzu jest opcjonalny i nie jest wymagany w niektórych regionach. Aby wyłączyć blokadę keypada, naciśnij i przytrzymaj przycisk Enter na projektorze przez 5 sekund. Wł: Projektor wyszuka wyłącznie bieżące połączenie wejścia. Wył: Po utraceniu bieżącego sygnału, projektor wyszuka inne sygnały. Duża wysokość Po wybraniu Wł, zwiększane są obroty wentylatora. Funkcja ta jest użyteczna w miejscach o dużej wysokości nad poziomem morza, gdzie jest rozrzedzone powietrze. Ukryj informacje Wł: Wybierz Wł, aby ukryć komunikaty z informacjami. Wył: Wybierz Wył, aby pokazać komunikat szukanie. Blokuj klaw. Po włączeniu funkcji blokady keypada, nastąpi blokada panela sterowania, jednakże projektor można nadal obsługiwać przez pilota zdalnego sterowania. Poprzez wybranie Wył, można ponownie używać panela sterowania. Kolor tła Użyj tej funkcji do wyświetlenia ekranu Czarny, Czerwony, Niebieski, Zielony lub Biały, przy braku sygnału. Skasuj Wybierz Tak, aby przywrócić parametry wyświetlania wszystkich menu do domyślnych ustawień fabrycznych. 45 Polski

46 Elementy sterowania użytkownika OPCJE Zaawansowane Włącz przy zasilaniu Wybierz Wł, aby uaktywnić tryb Bezp. Włączenie. Projektor zostanie włączony automatycznie po dostarczeniu zasilania prądem zmiennym, bez naciskania przycisku w panelu sterowania projektora lub na pilocie zdalnego sterowania. Auto wyłączenie (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Licznik rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). Tryb Eko (< 1W) spowoduje ograniczenie wyjścia VGA i funkcji RJ45 gdy projektor będzie w trybie oczekiwania. Wyłącznik czasowy (min) Ustawia odliczanie czasu do automatycznego wyłączenia. Wyłącznik czasowy rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach). Tryb zasilania (Czuwanie) Eco.: Wybierz Eco. w celu dalszych oszczędności energii < 1W. Aktywny: Wybierz Aktywny w celu powrotu do trybu wstrzymania i nastąpi właczenie portu wyjścia VGA. Polski 46

47 Elementy sterowania użytkownika OPCJE Ustawienia lampy Licznik lampy Wyświetla czas projekcji. Info. o lampie Funkcję tą należy wybrać w celu wyświetlania lub ukrycia komunikatu o potrzebie zmiany lampy. Komunikat ten pojawia się na 30 godzin przed sugerowanym czasem wymiany lampy. Gdy temperatura otoczenia wynosi ponad 35 C podczas działania, projektor zostanie automatycznie przełączony do STD. Tryb jasności STD: Wybierz STD, aby przyciemnić światło lampy projektora, co obniża zużycie energii i wydłuża żywotność lampy. Jasny: Wybierz Jasny, aby zwiększyć jasność. Kasuj licznik lampy Zerowanie licznika czasu działania lampy po wymianie lampy. 47 Polski

48 Dodatki Rozwiązywanie problemów Jeśli wystąpią problemy z działaniem projektora należy sprawdzić następujące informacje. Jeśli problem utrzymuje się należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym. Brak obrazu na ekranie Sprawdź czy są prawidłowo i pewnie połączone wszystkie kable i połączenia zasilania, zgodnie z opisem w części Instalacja. Upewnij się, że szpilki złącza nie są wygięte lub złamane. Sprawdź, czy lampa projektora została prawidłowo zainstalowana. Sprawdź część Wymiana lampy. Upewnij się, że zdjęta została pokrywa obiektywu oraz, że został włączony projektor. Upewnij się, że nie jest włączona funkcja Wyciszenie AV. Obraz częściowy, przesunięty lub nieprawidłowo wyświetlany Naciśnij Resynchronizacja na pilocie zdalnego sterowania. Jeśli używany jest komputer PC: W systemach operacyjnych Windows 95, 98, 2000, XP, Windows 7: 1. Poprzez ikonę Mój komputer, otwórz folder Panel sterowania, a następnie kliknij dwukrotnie ikonę Ekran. 2. Wybierz zakładkę Ustawienia. 3. Sprawdź, czy ustawienie rozdzielczości wyświetlania jest niższe lub równe od UXGA (1600 x 1200). 4. Kliknij przycisk Zaawansowane właściwości. Jeśli projektor nadal nie wyświetla całego obrazu, konieczna będzie także zmiana używanego monitora. Sprawdź następujące czynności. 5. Sprawdź, czy ustawienie rozdzielczości wyświetlania jest niższe lub równe od UXGA (1600 x 1200). 6. Wybierz przycisk Zmień w zakładce Monitor. Polski 48

49 Dodatki 7. Kliknij Pokaż wszystkie urządzenia. Następnie, wybierz Standardowe typy monitorów w oknie SP; wybierz wymagany tryb rozdzielczości w oknie Modele. 8. Sprawdź, czy ustawienie rozdzielczości monitora jest niższe lub równe od UXGA (1600 x 1200). Jeśli używany jest komputer notebook: 1. Najpierw, wykonaj czynności wymienione powyżej w celu regulacji rozdzielczości komputera. 2. Naciśnij odpowiednie wymienione poniżej przyciski, zależne od producenta komputera notebook w celu wysłania sygnału z komputera notebook do projektora. Na przykład: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Preferencje systemu Wyświetlanie Aranżacja Ekran lustrzany W przypadku trudności ze zmianą rozdzielczości lub przy zatrzymywaniu działania monitora należy ponownie uruchomić cały sprzęt, włącznie z projektorem. Ekran komputera notebook lub komputera PowerBook nie wyświetla prezentacji Jeśli używany jest komputer notebook Niektóre notebooki mogą wyłączać ich własne ekrany, gdy używane jest drugie urządzenie wyświetalnia. Każdy z nich stosuje własną metodę reaktywacji. Sprawdź podręcznik komputera w celu uzyskania szczegółowych informacji. Niestabilny lub migający obraz Użyj opcji Faza do poprawienia wyświetlania. Dalsze informacje znajdują się na stronie 38. Zmień ustawienie kolorów monitora w komputerze. Pionowy, migający pasek na obrazie Użyj ustawienia Częstotliwość do wykonania regulacji. Dalsze informacje znajdują się na stronie 38. Sprawdź i skonfiguruj ponownie tryb wyświetlania karty graficznej w celu uzyskania jej zgodności z projektorem. 49 Polski

50 Dodatki Brak ostrości obrazu Sprawdź, czy zdjęta została pokrywa obiektywu. Wyreguluj ostrość pokrętłem na obiektywie projektora. Upewnij się, że ekran projekcji znajduje się w wymaganym zakresie odległości. Patrz, strona 16. Rozciągnięty obraz przy wyświetlaniu tytułu DVD w formacie 16:9 Nie zaleca się stosowania funkcji Keystone. Podczas odtwarzania anamorficznego DVD lub DVD 16:9, projektor pokaże najlepszy obraz, po ustawieniu trybu wyświetlania w OSD na 16:9. Podczas odtwarzania tytułów DVD w formacie 4;3, należy zmienić format na 4:3 w menu OSD projektora. Jeśli obraz jest nadal rozciągnięty, będzie potrzebna także regulacja współczynnika proporcji poprzez następujące czynności: Należy ustawić format wyświetlania odtwarzacza DVD na współczynnik proporcji 16:9 (szeroki). Obraz za mały lub za duży Przysuń lub odsuń projektor od ekranu. Naciśnij przycisk Menu na pilocie zdalnego sterowania lub w panelu sterowania, przejdź do Wyświetlanie Format i wypróbuj różne ustawienia. Nachylone boki obrazu Jeśli to możliwe należy zmienić pozycję projektora, aby był wyśrodkowany w poziomie na ekranie i poniżej dolnej krawędzi ekranu. Naciśnij przycisk (Keystone +/-) na pilocie zdalnego sterowania lub naciśnij / w panelu projektora, aż do ustawienia pionu boków obrazu. Odwrócony obraz Wybierz USTAWIENIA Projekcja w menu OSD i wyreguluj kierunek projekcji. Polski 50

51 Dodatki Projektor przestaje reagować na wszystkie elementy sterowania Jeśli to możliwe, wyłącz projektor, a następnie odłącz przewód zasilający i zaczekaj co najmniej 60 sekund przed ponownym podłączeniem zasilania. Sprawdź, czy nie jest uaktywnione ustawienie Blokuj klaw., przez próbę sterowanie projektorem przez pilota zdalnego steriowania. Przepaliła się lampa generując trzaskający dźwięk Po osiągnięciu przez lampę końca żywotności, może się ona przepalić generując wysoki, trzaskający dźwięk. W takim przypadku, projektor nie włączy się dopóki nie zostanie wymieniona lampa. Aby wymienić lampę należy wykonać procedury wymienione w części Wymiana lampy na stronach Komunikat diody LED Komunikat WŁĄCZENIE/ WSTRZYMANIE LED Dioda LED temperatury Dioda LED lampy (Zielony/ Bursztynowy) (Czerwony) (Czerwony) Stan oczekiwania (Wejście przewodu zasilającego) Bursztynowy Włączenie zasilania (Rozgrzewanie) Migające zielone Świecenie lampy Zielony Stałe światło Brak światła Wyłączenie zasilania (Chłodzenie) Błąd (Nadmierna temperatura) Migające zielone Migający bursztynowy Błąd (Awaria wentylatora) Błąd (Awaria lampy) Migający bursztynowy Migający bursztynowy Miganie * WŁĄCZENIE/WSTRZYMANIE LED jest WŁĄCZONE gdy MENU NA EKRANIE pojawi się, jest WYŁĄCZONE gdy MENU NA EKRANIE zniknie. 51 Polski

52 Dodatki Komunikaty ekranowe Ostrzeżenie dotyczące temperatury: Awaria wentylatora: Ostrzeżenie o lampie: Poza zakr. wyświetl: Jeśli pilot zdalnego sterowania nie działa Sprawdź, czy kąt działania pilota zdalnego sterowania mieści się w zakresie ±15 w poziomie i w pionie w odniesieniu do odbiorników podczerwieni w projektorzetor. Upewnij się, że pomiędzy pilotem zdalnego remote sterowania a projektorem nie ma żadnych przeszkód. Przesuń się na odległość 7 m (±0 ) od projektora. Upewnij się, że są prawidłowo włożone baterie. Baterie po ich wyczerpaniu należy wymienić. Polski 52
